Как правильно провести проводку: Электропроводка в доме своими руками: видео, схемы, фото

Содержание

Как проводить проводку в частном доме своими руками — как правильно сделать расчеты и проложить электропроводку

SmartLine

Программа для проектирования линий электропередач напряжением 10 и 0,4 кВ в среде ZWCAD.

Бесплатно

ИНЖКАД

Проектирование в ZWCAD наружных инженерных сетей : водоснабжения, канализации, газоснабжения, теплоснабжения.

103 000 ₽

Как правильно проводить проводку в доме – инструкция по разметке трасс и монтажу

Правило экономии не работает при прокладке данной коммуникации, так как зачастую это приводит к замыканиям электропроводки. Следует руководствоваться несколькими принципами:

Доставка необходимого количества энергии к определенным узлам, осветительным приборам.
Трассировка с наименьшими помехами для иных инженерных систем.
Продуктивное использование мест в интерьере при отделке помещения для скрытия кабелей и проводов.
Покупка качественных материалов.

Чтобы трассы не пересекались с иными коммуникациями, используйте программу ИНЖКАД. Она позволяет накладывать трассировки различных систем (электрификация, газоснабжения, канализация, водопровод и пр.) на одном чертеже подоснове. В софте есть функция запретных зон – это те участки, которые должны оставаться пустыми. Это объясняется рекомендуемым расстоянием между линиями, описанными в регламентирующем документе – СНиП II-89-80. Все пересечения и узлы программа отслеживает автоматически. Также в ПО удобно вести расчеты и заполнять проектную документацию.

Несколько советов по монтажу, как самому провести электропроводку в частном доме своими руками:

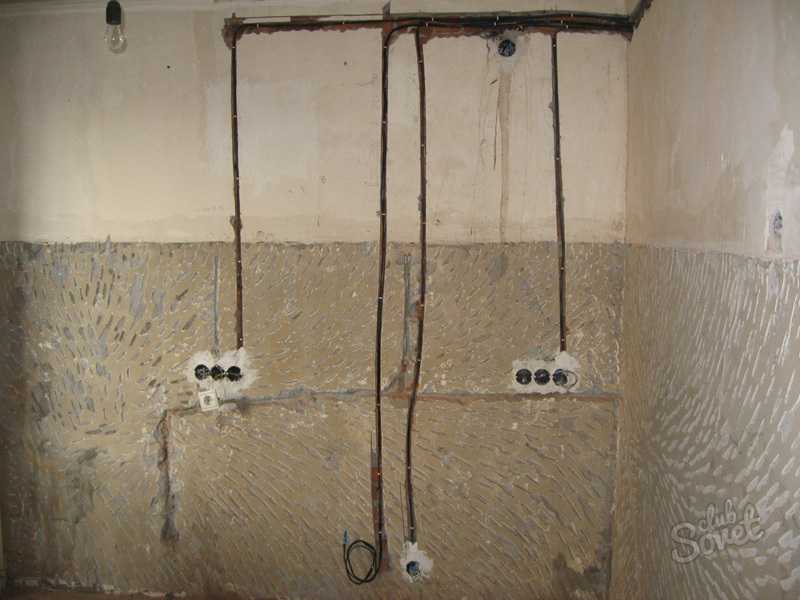

Трассировку необходимо вести по двум направлениям – это вертикальные и горизонтальные линии, никаких диагоналей.
Все точки подключения (розетки и выключатели) должны снабжаться питанием от перпендикулярных полу проводов.
Чтобы избежать накладок с установкой других коммуникаций, если не сделано было проектирование всех инженерных систем на предварительном этапе, сохраняйте схему проводки и показывайте ее сантехникам, газовщикам и другим специалистам.
Это поможет избежать нежелательных пересечений.

Как правильно рассчитать мощность линии, чтобы проложить проводку в доме своими руками

На предварительном этапе вы должны запросить у энергосберегающей компании определенное максимальное количество электроэнергии, чтобы не допустить перегрузок сети. Чтобы оценить этот показатель, изучите технические паспорта всех бытовых устройств. Ниже мы представим таблицу с усредненными значениями:

Редко все эти приборы могут одновременно быть включенными, поэтому инженеры используют такое понятие, как коэффициент одновременности. Для обычных розеток он составляет всего 0,1-0,2, поэтому можно считать, что в среднем ресурс используется на 10-20%. Когда мы разобрались, что нужно делать внутри помещения, перейдем к этапу подключения.

Варианты подвода электропитания к дому

«Гусак». Первый способ считается уже устаревшим, но ранее иначе подводка никак более не осуществлялась.

Гусаком называется трубостойка, которая находится под крышей, и имеет характерный изгиб. Через это устройство идет провод от воздушной ЛЭП на улице до распределительного щитка или электросчетчика в здании. Существенными минусами такого варианта являются:

Незащищенность проводки на участке до гусака. Из-за того, что она открытая, она подвергается влиянию погодных условий (к примеру, обледенению зимой), механическим повреждениям, а также помехам – кронам деревьев.
Часто происходят манипуляции со счетчиками, чтобы «скрутить» показания расхода энергии. Это незаконно, но могло происходить, так как устройства находились внутри дома.

Использование проводов СИП стало хорошей альтернативой для энергетиков. Это более безопасные устройства, которые намного более легки в обслуживании, менее пожароопасны, имеют меньше шансов к короткому замыканию, а также предоставляют хорошую возможность перейти на кабель ВВГнг внутри дома. Также преимуществом такого способа является расположение щитков снаружи, на столбах. Это исключает постоянные проверки представителей энергонадзора, поэтому не придется пускать в свое жилье инспекторов.

Как самому правильно провести проводку в частном доме от уличной ЛЭП

Если расстояние до столба менее 25 метров, то можно напрямую провести воздушный кабель, при этом он должен быть на расстоянии от двух метров от земли, а при соприкосновении со строительными материалами должен проходить через изолирующую трубу. Система должна быть оснащена заземлением и ЩУЭ (щитком учета электроэнергии).

При расстоянии более указанного значения потребуется дополнительная подпорка.
Если вы хотите сделать не воздушную, а подземную линию, то нужно вырыть траншею 0,7-1 м глубиной, присыпать дно песком, а затем поместить кабель ВБбШВнг или ВВГнг в двойную гофрированную трубу. Также вход в дом должен быть продуман еще на этапе строительства, чтобы предусмотреть входные отверстия, оснащенные защитой. Ниже фундамента проводка проходить не может.

Правила безопасности при устройстве электросети

Придерживайтесь следующих рекомендаций:

Любые работы должны проходить при снятом напряжении.
Нельзя повреждать какие-либо участки кабелей или штепселей.
Все ручные инструменты должны обладать изолированными ручками.
При монтаже на высоких расстояниях, к примеру, под потолком, нужно возводить устойчивые конструкции или пользоваться специальными лестницами, а не вставать на столы или стулья.

Лучше работать не одному, а с помощником, чтобы в случае необходимости он смог оказать первую помощь. Как это сделать продемонстрировано на рисунке:

или присоединяйтесь к нашей группе в соцсети

Проектирование магистральных и технологических трубопроводов: нормы и рекомендации при разработке проекта

Проектирование в ZWCAD за минуту. Команды на N и O.

Слаботочные системы – что это такое, их виды и проектирование

3d max — описание, как научиться работать в программе

Как сделать открытую проводку — как своими руками правильно сделать наружную электропроводку в квартире, доме

Любой хозяин дома или квартиры хочет, чтобы электропроводка в его жилище была качественной и надежной. Если позволяет опыт и знания, проводку вполне можно правильно сделать своими руками, как в панельном, так и деревянном доме.

Типы проводки

Есть два варианта создания электропроводки. Она может быть открытой и скрытой. Говоря о втором виде, стоит отметить, что создание скрытой электропроводки – долгий и хлопотный процесс, даже если не брать в расчет устранение старых проводов. На месте планируемой укладки проводов следует:

вскрывать покрытия
формировать штробы
замазывать отверстия и мастерски штукатурить стену

Самостоятельно осуществить все это достаточно сложно. Такой способ ремонта требует отдачи сил, много времени и финансовых средств.

Открытая электропроводка намного предпочтительнее. Провода укладывают поверх потолка и стен, и при правильном подходе открытый тип выглядит очень эстетично. Проложить провода можно в гофрированных трубах или пластиковых кабелях.

Преимущества и недостатки открытой проводки

В числе достоинств открытого типа проводки можно выделить:

простой доступ к любому месту электропроводки
возможность быстро заметить проблему
допустимость оперативно исправить поломку

Кроме того, если электропроводка открытая, очень удобно добавить еще одну электроточку или линию, не нарушив при этом целостность других сетевых участков.

Что касается недостатков, то здесь стоит упомянуть о том, что провода легко зацепить, так как они находятся в свободном доступе. Кроме того, монтаж открытой проводки предполагает наличие дополнительного свободного пространства, если речь идет, например, о гофрированной трубе. Также важно, что открытая электропроводка, даже красиво и декоративно скрытая, впишется не в каждый интерьер. Если это лофт, хай-тек или минимализм, то она будет смотреться вполне органично.

Однако в классицизме, ретро или барокко она вряд ли уместна.

Как подобрать кабели и провода?

Для правильного создания наружной электропроводки применяются те же кабели, что и при скрытом способе. В идеале следует подобрать:

силовые провода
информационные кабели

Для легкой укладки стоит подбирать гибкие провода, так как проложить жесткий кабель, например, в гофрированной трубе, довольно проблематично. При этом кабели могут быть не очень массивными, особенно с учетом того, что чем больше кабель, тем выше его цена. Помимо этого, массивные кабели сложны в монтаже. Их очень трудно согнуть, скрутить, соединить с электрическими приборами. К тому же, они могут не подойти по размеру к розеткам и кабельным каналам, монтаж при помощи которых является сегодня наиболее оптимальным. Кабель-каналом называют пластиковые профили в форме буквы «П», а также треугольника, овала и пр.

, внутрь которых уложены кабели и провода.

Материал изготовления каналов – ПВХ-пластик, устойчивый к перепадам температуры и химическим реакциям. При желании его легко можно окрасить в желаемый цвет. Радует и тот факт, что ПВХ не выделяет вредных токсичных веществ и является нейтральным для здоровья человека.

Кроме канала вам потребуются аксессуары, в числе которых модули для розеток, повороты, углы и другие полезные в работе детали.

Как спланировать работу?

Для начала необходимо:

правильно провести расчеты

определить, какое количество материала необходимо
получить в свое распоряжение план деревянного дома или квартиры

Сделайте чертеж, расположив на нем каждую из стен по отдельности. Это рационально сделать, чтобы понять, какие аксессуары потребуются для создания кабеля, где он сам будет проходить.

Наружная электропроводка хороша тем, что для ее прокладки не требуется четко соблюдать нормы, а именно: ее возможно проложить и по диагонали, и под углом, отличающимся от 90 градусов. Перед тем как приступить к монтажу, стены нужно правильно подготовить, особенно, если планируется смазывать их клеем.

Если же на стене отсутствует штукатурка, а есть только бетон или кирпич, разумнее будет прикрепить провода дюбель-гвоздями. При облицовке гипсокартоном логично применить дюбели-бабочки. Если вы своими руками прокладываете электропроводку на даче, в деревянном доме, то каналы лучше прикрепить гвоздями или шурупами. Перед началом работ устраняют неровные поверхности и при необходимости обрабатывают грунтовкой.

Как сделать наружную проводку?

Как правило, на входе в деревянный дом или ретро-квартиру можно увидеть распределительный щит или счетчик. От него и нужно начинать монтажные работы, а именно:

чертеж линии
прокладка провода по ней
закрепление на стене при помощи перфоратора через каждые 35 см
вставка в просверленные отверстия гвоздей
монтаж дополнительных аксессуаров: заглушек, соединителей, углов

Если габариты канала не предусматривают встраивание электрических точек, то можно обойтись наружными розетками и приборами системы освещения и подвести к ним небольшой кабель.

Если говорить о проблемных зонах, которые встают при прокладке проводки в деревянном ретро-доме, то здесь стоит отметить проемы дверей. Для прохождения одного провода через дверь следует сделать около двери отверстие и просунуть через него провод, вставив в него часть трубы и прикрыв торец заглушкой.

При прокладывании кабеля не нужно проводить его по полу деревянного дома или квартиры. Лучше обвести вокруг двери – это надежнее и безопаснее.

Типы проведения кабелей

Обычно из щита идет множество кабелей, и каждый из них обеспечивает питанием определенное место. Если у вас стандартная квартира, то пучков должно быть около 6. Если это дача и большой деревянный дом или дача, то, конечно, больше. При этом размеры кабель-канала должны быть соответствующими. Монтаж данного типа создают в случае проведения европейского расключения проводки, когда у каждой зоны есть собственное УЗО, или устройство защитного отключения.

Нередко, прокладывая проводку своими руками, владельцы деревянных домов, дач и квартир предпочитают поместить один щиток и счетчик вместе с основным питающим проводом, от которого идут провода к другим точкам. Обязательно присутствуют распределительные коробки, чтобы защитить зоны соединения отходящих проводников с главным.

Всего выделяют несколько типов прокладки кабеля:

применение канала-плинтуса
использование гофрированных труб для проводов
монтаж кабеля по старому

Помните о безопасности

При скрытой проводке бояться особенно нечего. Стоит только помнить, что проводку прокладывают горизонтально или вертикально. В случае монтажа кабеля по диагонали можно случайно задеть провод, например, гвоздем и нанести ему вред. Что касается наружной проводки как в квартире, так и на даче, то здесь также есть меры предосторожности:

если вы скрыли кабель в квартире, на даче или в деревянном доме декоративным экраном, помните об этом, старайтесь не задевать его
соединяйте корпуса приборов из металла с проводами, используя болтовые крепления
закрывайте токопроводные детали

Желаем удачи!

7 простых шагов — Боб Вила

Если ваш список дел по дому включает амбициозный проект по электрике, будь то установка светильника, замена выключателя или удлинение электрических проводов для добавления еще одна розетка в гараже, нужно знать фундаментальный навык сращивания проводов. Изучение того, как правильно сращивать провода, не только обеспечит правильную работу вашего электрооборудования, но, что не менее важно, также обеспечит безопасность вас и вашего имущества. Если вы не уверены, что точно знаете, как сращивать провода, читайте дальше для получения дополнительной информации.

Перед началом сращивания проводов

В следующих инструкциях предполагается, что вы сращиваете два провода Romex одного типа. (В этом примере мы подключаем NMC 12/2 с заземлением к проводу того же типа и размера.) Romex — торговая марка провода, предпочитаемого многими электриками, который обычно используется в жилых помещениях. Маркировка, нанесенная на внешнюю изоляцию, «12/2 NMC с заземлением», указывает размер и тип провода — другими словами, это провод 12-го калибра с двумя внутренними изолированными жилами (черный «общий» и белый «нейтральный»). ), а также неизолированный заземляющий провод.

Примечание : «NMC» — это аббревиатура от неметаллического кабеля, типа провода, наиболее распространенного в жилых помещениях.

Другие типы провода Romex, используемые в жилищном строительстве:

12/3—12-калибр провод с тремя внутренними изолированными жилами и заземлением, обычно используемый для выключателей и осветительных приборов
10/2—10- провод калибра с двумя внутренними изолированными жилами и заземлением, обычно используемый для водонагревателей
Провод калибра 10/3—10 с тремя внутренними изолированными жилами и заземлением, обычно используемый для электрических сушилок для белья и печи

Следует отметить, что, несмотря на возможность сращивания проводов Romex разных типов, например, от 12/2 до 12/3, никогда не следует сращивать вместе провода разного сечения. Калибр провода определяется величиной силы тока, которую, как ожидается, будет нести провод. Например, провод 12-го калибра рассчитан примерно на 20 ампер, а провод 10-го калибра — на 30 ампер.

Перегрузка провода силой тока, превышающей предусмотренную, может привести к его перегреву, расплавлению и, возможно, возгоранию.

СВЯЗАННЫЕ: Лучшие мультиметры для домашних мастеров и профессионалов

Фото: istockphoto.com

Меры предосторожности при сращивании электрических проводов к проводу, который вы хотите соединить. Будьте предельно осторожны при работе с электричеством, так как неправильное обращение с ним может привести к серьезным травмам или даже смерти.
Убедитесь, что питание действительно отключено с помощью вольтметра, устройства, измеряющего электрический ток в проводах. Если вы все еще не уверены, что электричество отключено, выключите главный автоматический выключатель во всем доме.
Дополнительные меры предосторожности, которые необходимо принять перед началом проекта:
Найти партнера . Никогда не работайте с электропроводкой в одиночку. Вы хотите, чтобы кто-то был рядом на случай неблагоприятного стечения обстоятельств.
Смени обувь . Носите обувь на резиновой подошве, чтобы защитить тело.
Убедитесь, что помещение сухое . Никогда не работайте с электропроводкой во влажных или влажных условиях.
Как сращивать провода
Если для домашнего проекта требуется сращивание проводов, внимательно и точно выполните следующие действия. Надежное электрическое соединение принесет желаемый результат, например, новый светильник или вентилятор. Однако один неверный шаг может привести в лучшем случае к беспорядку, который необходимо исправить, а в худшем — к катастрофе. Внимательно прочитайте эти инструкции и соберите все необходимое оборудование, прежде чем приступить к работе. Самое главное: если вы когда-нибудь сомневаетесь, позвоните профессионалу.
Tools & Materials
Voltmeter
Electrician’s pliers
Junction box
Junction box cover
Romex wire connector
Needle-nose pliers
See full list «
Screwdriver
Wall anchors
Wood screws
Винт заземления
Универсальный нож
Инструмент для зачистки проводов
Колпачки для проводов
ШАГ 1: Подготовьте и установите распределительную коробку.
Используйте плоскогубцы электрика или монтажника, чтобы удалить два выбивных отверстия на новой распределительной коробке, в которой будут размещаться и защищаться сращенные провода, а также любые искры, которые могут вызвать пожар, если что-то пойдет не так. Выбивные отверстия вдавливаются в коробку в заранее определенных местах во время производства для легкого удаления.
Объявление
Большинство распределительных коробок являются универсальными и включают выбивные отверстия различных размеров для различных применений и различных калибров проводов. Эта настройка позволяет вам выбрать места на коробке, где вы хотите установить соединители проводов и провода во время установки.
Вставьте разъем Romex в каждое выбивное отверстие распределительной коробки. Обязательно приобретите соединитель, который соответствует выбивным отверстиям, которые вы используете в распределительной коробке, и подходит для диаметра соединяемого провода.
Прикрепите разъем к распределительной коробке с помощью контргайки с резьбой и затяните острогубцами и/или отверткой. Соединители действуют как защитные направляющие, которые также крепят провода к распределительной коробке. Без них провода могут быть повреждены острыми краями выбивных отверстий.
Установите распределительную коробку надлежащим образом — многие типы крепятся непосредственно к стойке стены или поверхности с помощью монтажных винтов или анкеров — и в зоне действия существующего провода.
СВЯЗАННЫЕ: Лучшая изолента для ваших проектов
Фото: istockphoto.com
ШАГ 2: Подготовьте соединители для сращивания проводов.
Проденьте конец каждого провода Romex 12/2 — существующего провода и провода, который вы сращиваете с ним, — через один из разъемов Romex, прикрепленных к коробке. Затяните винты по бокам разъема провода, предназначенные для его фиксации, с помощью отвертки соответствующего типа.
ШАГ 3: Заземлите распределительную коробку.
Вкрутите заземляющий винт в резьбовое отверстие на задней стороне распределительной коробки. Винт заземления заземляет (безопасно возвращает избыточный электрический ток на землю) распределительную коробку в случае короткого замыкания.
ШАГ 4: Зачистите и заземлите провода.
Зачистите примерно 6 дюймов внешней пластиковой оболочки с концов проводов, которые вы сращиваете. Канцелярский нож идеально подходит для разрезания и отрезания внешней изоляции, или вы можете использовать кусачки. Снимите защитную бумажную обертку вокруг изолированных проводов и провода заземления.
Реклама
Фото: istockphoto.com
ШАГ 5: Используйте закручивающуюся проволочную заглушку.
Оберните один из оголенных медных заземляющих проводов один раз вокруг винта заземления, прикрепленного к распределительной коробке; Вы должны оставить около 6 дюймов оголенного провода, свисающего за винтом. Затяните винт заземления с помощью отвертки, чтобы прикрепить провод заземления к коробке.
Теперь плотно скрутите второй заземляющий провод вместе с прикрепленным заземляющим проводом с помощью плоскогубцев и закрепите соединение с помощью закручивающейся колпачка/гайки. Аккуратно сложите соединенные провода в задней части распределительной коробки.
amazon.com
СВЯЗАННЫЕ: Лучшие инструменты для зачистки проводов для электрических проектов
ШАГ 6: Скрутите провода вместе.
С помощью инструмента для зачистки проводов снимите примерно ½ дюйма изоляции с концов обоих кабелей 12/2, как с черного, так и с белого проводов. Инструмент для зачистки проводов — удобный инструмент для этой задачи, поскольку он предназначен для зачистки проводов самых разных размеров и доступен в большинстве центров по благоустройству дома. Подобно плоскогубцам, этот инструмент имеет острые кромки и заданные режущие точки, которые позволяют снимать защитную изоляцию с каждого провода, не повреждая сам провод.
Фото: istockphoto.com
С помощью пассатижей скрутите вместе зачищенные концы соответствующих проводов из каждой жилы Romex 12/2, белый провод к белому, а черный к черному. Скручивайте их, пока они не будут плотно соединены, и закрепите каждое соединение колпачком/гайкой с резьбой. Аккуратно сложите оба комплекта проводов в распределительную коробку.
Фото: istockphoto.com
ШАГ 7: Закрепите распределительную коробку.
Совместите защитную крышку с крепежными винтами на соединительной коробке и надежно затяните с помощью отвертки.
Заключительные мысли
Знание того, как сращивать провода, поможет вам сэкономить время и деньги на многочисленных электрических и осветительных проектах в доме. Однако, если вы опасаетесь работать с электричеством или вам не хватает базовых знаний в области электротехники, не стесняйтесь нанять лицензированного электрика для своего проекта.
Advertisement
Хотя наем электрика может обойтись вам не менее чем в 50 долларов в час, это небольшая плата за защиту вашей семьи и имущества от серьезных последствий плохо выполненных электромонтажных работ.
Фото: istockphoto.com
Часто задаваемые вопросы о подключении электрических проводов
В. Можно ли сращивать провода без распределительной коробки?
Технически да, но крайне маловероятно, что сращивание проводов без распределительной коробки допустимо по СНиПам и к тому же небезопасно, поэтому функционально этого делать не следует.
В. Сколько проводов можно связать вместе?
Это зависит от размера используемых проводов, размера колпачков/гаек для проводов и местных строительных норм и правил. На упаковке гаек, которые вы используете, будет указана информация о количестве проводов различных размеров, которые они вмещают. Или вы можете найти вставные разъемы, поддерживающие различное количество проводов.
В. Сколько раз можно сращивать провод?
Ограничений нет, при условии, что вы правильно выполняете соединения и размещаете их в доступной и желательно металлической распределительной коробке. Однако предостережение: каждое соединение может привести к сбою, поэтому чем меньше соединений, тем меньше вероятность возникновения проблем.
Некоторые виды работ лучше доверить профессионалам
Получите бесплатные оценки без обязательств от лицензированных электриков рядом с вами.
Найдите профессионалов сейчас
+
Как сращивать провода электрических цепей
По
Ли Валлендер
Ли Валлендер
Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 14.08.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен
Джессика Врубель
Факт проверен Джессика Врубель
Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.
Узнайте больше о The Spruce’s Редакционный процесс
Ель / Марго Кавин
Обзор проекта
Очень многие электрические проекты требуют, чтобы вы соединили (соединили) провода цепи вместе. Иногда это происходит в коробках с приборами, но также может происходить везде, где вы хотите разветвить цепь на два или более направлений. Когда сращивание выполняется за пределами стандартной монтажной коробки, проект включает в себя выполнение кабельных соединений внутри распределительной коробки с заглушкой, к которой можно получить доступ, когда вам нужно работать с проводами.
Изучение техники сращивания позволит выполнять бесчисленное количество проектов, которые улучшат ваше жилое пространство, таких как перемещение розетки или светильника, удаление стены, отделка подвала или укрощение свисающих проводов, которые неправильно подключены.
Изготовление сращивания проводов не является сложной техникой. Но, как и при любом ремонте электрооборудования, который включает в себя работу с проводами цепи, мастера должны хорошо разбираться в электрических системах, а также иметь некоторый опыт базового ремонта электрооборудования.
Показанный здесь проект предполагает, что поверхности стен открыты для обеспечения доступа и что электрические кабели уже проложены внутри стенных полостей. В противном случае процесс ловли тросов сделает проект более сложным и трудоемким.
Смотреть сейчас: Как соединить электрические провода
Любой проект, связанный с работой с проводами цепи, требует, чтобы вы сначала отключили питание цепи на сервисной панели (коробке выключателя).
Электрические соединения никогда нельзя оставлять отдельно в полости стены или потолка. Вместо этого все стыки должны находиться в одобренной распределительной коробке или электрической коробке приспособления. Сама коробка должна оставаться доступной и не может быть скрыта за гипсокартоном или другими строительными материалами, которые потребуют снятия, чтобы добраться до коробки. Распределительная коробка обеспечивает безопасную среду для ваших соединений, защищая их от ударов и удерживая искры и огонь , если что-то пойдет не так. Хотя на первый взгляд распределительные коробки могут показаться громоздкими и ненужными, вы обнаружите, что с ними легко работать, и они сделают вашу работу более безопасной.
Наконечник
Распределительные коробки бывают пластиковыми и металлическими. Некоторые электрики предпочитают прочность металлических коробок, но если вы используете металлическую распределительную коробку, помните, что ее нужно будет подключить к системе заземления с помощью заземляющего провода косички. Один конец косички сгруппирован с заземляющими проводами цепи, а другой конец прикручен непосредственно к металлической коробке. Для пластиковых распределительных коробок не требуется заземляющий провод.
Демонстрируемый здесь метод представляет собой правильный способ сращивания электрических проводов с использованием одобренных UL соединителей проводов, соединенных внутри одобренной электрической коробки. Эти соединители могут быть знакомыми накручиваемыми гайками или вставными соединителями нового типа. Этот метод одобрен Национальным электротехническим кодексом (NEC). Ни в коем случае нельзя использовать старый неофициальный метод сращивания проводов с помощью изоленты.
Ель / Марго Кэвин
Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком
Наши партнеры могут помочь вам сравнить расценки лучших специалистов рядом с вами
Узнать цену
Раскрытие информации рекламодателя
Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.
Оборудование/инструменты
Кабельный рыхлитель
Инструмент для зачистки проводов
Молоток
Отвертка
Плоскогубцы
Аккумуляторная дрель с отверткой
Удлинитель сверла (при необходимости)
Материалы
Металлическая распределительная коробка с крышкой
Кабельные зажимы для коробки
Соединители проводов, одобренные UL
Шурупы для крепления коробки
Заземляющий провод косички
Удаление внешней оболочки кабеля
Убедитесь, что вы соединяете два одинаковых кабеля. Кабели должны совпадать с точки зрения сечения проводов и количества отдельных проводников в кабеле. Современная проводка (до 50 лет или около того) будет иметь калибр и количество проводов, напечатанных на внешней оболочке кабеля. Например, кабель с маркировкой «Заземление 12/2 Вт» содержит два изолированных проводника калибра 12 плюс заземляющий провод из неизолированной меди.
Во-первых, обнажите отдельные проводники внутри жесткой внешней пластиковой оболочки, используя кабельный рыхлитель, чтобы разрезать оболочку. Не используйте канцелярский нож, так как вы рискуете порезать отдельные провода. Вставьте кабель в отверстие в рыхлителе кабеля, пока он не окажется примерно в 6 дюймах от конца кабеля. Слегка сожмите стороны рыхлителя вместе и снимите инструмент с конца кабеля, чтобы разрезать оболочку.
Обрежьте отрезанную часть оболочки и бумажного наполнителя режущими губками на инструменте для зачистки проводов или канцелярским ножом.
Ель / Марго Кэвин
Зачистить изоляцию от проводников
Каждый токопроводящий провод в кабеле, за исключением провода заземления, будет покрыт пластиковой изоляцией с цветовой маркировкой. Используйте инструмент для зачистки проводов, чтобы удалить около 1/2 дюйма этой изоляции с каждого провода. Инструмент для зачистки имеет прорези, соответствующие разным сечениям проводов; используйте слот, который соответствует проводам в вашем кабеле.
Ель / Марго Кэвин
Осмотр кабелей
Проверьте проводку на обоих кабелях на наличие любых признаков повреждения, таких как порезы, погрызы или сгоревшая изоляция или надрезанная проводка. Когда оболочка кабеля и изоляция проводов подготовлены должным образом, примерно 6 дюймов провода должны выступать за край оставшейся оболочки, а отдельные провода должны быть зачищены и сглажены, а не надрезаны.
Ель / Марго Кэвин
Удаление заглушек из распределительной коробки
С помощью отвертки и молотка ослабьте два противоположных выбивных диска из распределительной коробки. Используйте плоскогубцы, чтобы поддеть и полностью удалить диски. Часто приходится несколько раз качать диск вперед-назад, прежде чем он освободится. Утилизируйте диски.
Ель / Марго Кэвин
Прикрепите кабельные зажимы к распределительной коробке
Пластиковые кабельные зажимы обычно просто защелкиваются в выбивных отверстиях в коробке. Для металлических кабельных зажимов сначала снимите стяжное кольцо с резьбой, затем вставьте зажим через выбивное отверстие. Навинтите зажимное кольцо обратно на зажим изнутри коробки и с помощью плоскогубцев надежно затяните кольцо. Не поворачивайте слишком сильно, иначе вы можете сломать зажим.
Ель / Марго Кэвин
Вставьте кабели
Вставьте по одному кабелю в каждую выемку распределительной коробки через зажим. Убедитесь, что кабель ровно лежит на зажиме — если вы случайно повернете его боком, вы рискуете повредить кабель. Оболочка кабеля должна выходить за зажим в коробку на 1/4–1/2 дюйма. Пластиковые кабельные зажимы обычно имеют язычок, который вы принудительно закрываете, чтобы зажать кабель. При использовании металлических зажимов затягивайте винты на зажиме, пока кабель не будет надежно зажат.
Ель / Марго Кэвин
Установите коробку и крышку
Распределительная коробка имеет отверстия сзади и по бокам, чтобы вы могли привинтить ее к деревянному каркасу. При необходимости вы можете прикрепить к дрели удлинитель биты, который поможет вам закручивать шурупы, не повреждая провода. Убедитесь, что коробка надежно прикреплена к элементу каркаса на глубине, позволяющей надежно установить накладку на коробку после того, как будет установлена готовая поверхность стены или потолка. Например, если стена будет отделана гипсокартоном толщиной 1/2 дюйма, передний край коробки должен выступать на 1/2 дюйма за переднюю поверхность стойки. Это гарантирует, что коробка будет вровень с готовой поверхностью стены.
Ель / Марго Кэвин
Подсоединение проводов
Используя утвержденные соединители проводов, соедините проводники с одинаковыми цветами изоляции.
При использовании стандартных проволочных гаек некоторые электрики предпочитают сначала скручивать провода плоскогубцами, а затем накручивать проволочные гайки на концы проводов. Тем не менее, некоторые производители проволочных гаек предписывают просто соединить два параллельных провода, а затем накрутить проволочную гайку на оголенные концы проводов по часовой стрелке. Как бы вы это ни делали, провода должны быть подсоединены достаточно надежно, чтобы они не высвободились из гайки, когда вы будете тянуть за них. В нижней части проволочной гайки не должно быть оголенного провода. Некоторым электрикам нравится оборачивать петлю или две электроизоляционной ленты вокруг основания гайки и проводов, чтобы усилить соединение проводов.
Другим типом утвержденного соединителя проводов является соединитель с нажимной посадкой. С этими соединителями вы просто вставляете оголенный конец провода в гнездо на соединителе.
Неизолированные медные провода заземления цепи также должны быть соединены вместе в коробке с помощью утвержденного разъема. Для металлических электрических коробок подсоедините третью косичку заземления (из оголенной меди или с зеленой изоляцией) к двум оголенным медным проводам заземления цепи, используя соединитель для проводов. Затем свободный конец пигтейла соединяется с резьбовым отверстием на металлической коробке с помощью зеленого винта заземления.
