Давайте рассмотрим каждый из этих пунктов шаг за шагом и посмотрим, сможем ли мы немного упростить этот процесс. Но сначала давайте пройдемся по исходной точке. Нам нужно знать, есть ли у вас электричество или нет, и взять его оттуда.

Недавно построенный дом или существующая структура?

Если ваш дом недавно построен без электроснабжения, вам почти наверняка понадобится лицензированный электрик для этого предприятия. Должна быть связь с вашей местной электроэнергетической компанией и координация, чтобы обеспечить электричеством дом и счетчик. Также, скорее всего, потребуется разрешение, которое может сделать только лицензированный электрик.

Для целей этой статьи мы будем предположим , что вы проводите электропроводку в доме с существующим электрическим счетчиком и панелью, которые были выпотрошены, и вы делаете полный ремонт. Имея это в виду, давайте двигаться дальше.

Как рассчитать электрическую нагрузку, необходимую для вашего дома?

Допустим, у вас есть счетчик на 100 ампер и существующая панель. Для большинства домов этой мощности более чем достаточно. Однако, чтобы быть уверенным, вы должны сделать расчет электрической нагрузки. Если ваш счетчик рассчитан на 100 ампер, но фидер к панели рассчитан только на 60 ампер, может быть место для модернизации фидера без модернизации вашего счетчика.

Начните с площади дома. Допустим, для этого примера это дом площадью 2000 квадратных футов. Вы берете 2000 и умножаете на 3, чтобы получить ВА для общей нагрузки освещения. Это для розеток общего пользования и освещения по всему дому.

Затем необходимо добавить цепи прачечной и мелких бытовых приборов по 1500 вольт-ампер каждая. Добавьте нагрузку HVAC на 100%. Если у вас есть отдельные системы отопления и охлаждения, вам нужно использовать только самую большую нагрузку, потому что они не будут включены одновременно. Затем добавьте осушитель, который составляет минимум 5000 вольт-ампер или что-то другое, что написано на его паспортной табличке.

Тогда у вас есть кухонное оборудование, которое можно рассчитать с помощью таблицы NEC 220.55, которую можно бесплатно просмотреть на веб-сайте NFPA здесь (потребуется подтверждение по электронной почте).

Вам также необходимо рассчитать вольт-ампер для закрепленных на месте приборов, таких как мусоропровод, посудомоечная машина, микроволновая печь и т. д. Они могут быть рассчитаны как 75%, если у вас их 4 или более.

Добавьте к расчету 25% максимальной нагрузки двигателя (обычно самым большим двигателем является система HVAC), а затем разделите общее количество вольт-ампер на напряжение, подаваемое в дом. Для этого примера мы предположим, что ваш дом однофазный, как MOST дома не подключены к 3 фазам.

Теперь мы знаем, что эта тема FAR более обширна, чем мы объясняем здесь, и у нас будет пост, посвященный исключительно расчетам, но это должно подойти для большинства домашних хозяйств, давайте рассмотрим расчет ниже. Мы будем выбирать номера для техники случайным образом, так как это зависит от того, какое оборудование вы покупаете. Элементы, являющиеся стандартом кода, будут отмечены звездочкой * рядом с ними.

Теперь код для DERTATION, так что вы будете делать, что будет DEPRATIN на вольт, чтобы получить общее количество.

А теперь подведем итог!

4050 + 3000 + 1500 + 4000 + 2652 + 1000 = 16 202 ВА

16 202 ВА/208 В (если три фазы разделить на 208 X 1,732) = 77,89 ампер

наш пример со счетчика на панель не достаточен. Следующим шагом будет 80 ампер, но было бы лучше поставить 100 ампер в этом примере дома, чтобы оставить место для будущего расширения и дополнений к электрической системе.

В этом примере вам потребуется как минимум три провода №3 AWG от вашего счетчика к новой панели на 100 А, чтобы подать 100 А к вашему дому. Теперь мы можем перейти к следующему шагу.

Установка электрической панели

Вам потребуется установить новую электрическую панель. В настоящее время дуговые выключатели необходимы в каждом жилом помещении, поэтому вам понадобится панель, удобная для их установки. Дуговые выключатели старого образца имеют хвостик из белой проволоки, отходящий от них. Способ их подключения заключается в том, чтобы подвести ваш горячий провод (черный провод) и нейтральный провод (белый провод) непосредственно к выключателю, а белый провод от выключателя идет на нейтральную шину.

В настоящее время существует НАМНОГО более простой способ установки дуговых выключателей. Вам понадобится эта подключаемая панель. Мы настоятельно рекомендуем эту подключаемую панель Square D, которая доступна на Amazon, если вы предпочитаете покупать там. Может быть быстрее, проще и по той же цене покупать на месте. Мы рекомендуем покупать у местного поставщика электроэнергии, как мы объясняем в статье, указанной выше.

Эти панели намного проще в установке, а новые выключатели значительно экономят время.

Вы также должны убедиться, что покупаете ГЛАВНЫЙ панель выключателя. Мы исходим из предположения, что ваш поток будет идти прямо из счетчика на панель. В этом случае ваша панель будет действовать как сервисный выключатель , и вам необходимо соединить нейтральный и заземляющий провода на вашей панели.

Обычно с каждой панелью главного выключателя поставляется зеленый соединительный винт. Все, что вам нужно сделать, это затянуть винт, чтобы убедиться, что заземление и нейтраль соединены. Если в вашем доме есть главный разъединитель перед панелью, этот винт необходимо удалить, так как единственная область, где заземление и нейтраль могут быть соединены в этом случае, будет в основном разъединителе.

Какие выделенные линии нужны при проводке дома?

Некоторые цепи должны работать в соответствии с национальными электротехническими нормами. Очень важно убедиться, что все эти линии проложены до того, как вы закроете стены или, что еще хуже, паркетные полы. Это дорогой урок — научиться ломать стены или ломать деревянный пол, когда инспектор говорит вам, что цепь отсутствует. Давайте рассмотрим каждый из них один за другим, чтобы убедиться, что все наши базы покрыты.

210.52(F) требовалось установить по крайней мере одну розетку в зонах, предназначенных для установки оборудования для прачечных. Эта линия должна быть проложена в каждом жилом доме, но есть два исключения:

Исключение № 1: Корзина для белья не требуется, если вы подключаете электропроводку к жилой единице в многоквартирном доме, в котором имеется прачечная

NEC 2020

Исключение № 2: Корзина для белья не требуется в других жилых домах, кроме как для одной семьи, где прачечная не разрешена.

NEC 2020

Таким образом, исключение делается только для многоквартирных домов. Если вы проводите проводку в доме на одну семью, вам понадобится, чтобы эта цепь шла к прачечной. Это требуется на тот случай, если кому-то понадобится воспользоваться утюгом или другим прибором, используемым для стирки одежды в прачечной.

Вам также следует подключить к стиральной машине выделенную линию на 20 ампер. Стиральные машины никогда не требуют цепи более 20 ампер, если только они не являются коммерческими.

Не забудьте также проверить тип розетки NEMA. Нажмите на ссылку, чтобы точно узнать, какую розетку использовать. Если они не поставляются с вилкой, вам также нужно будет подобрать вилку к розетке, используя приведенную выше таблицу.

210.52(D) NEC гласит, что по крайней мере 1 розетка должна быть установлена ​​в пределах 3 футов от внешнего края каждой раковины (раковины). Поскольку это в ванной комнате, она должна быть защищена GFCI.

Подключение розеток GFCI и AFCI к одной цепи иногда вызывает проблемы. Вот почему лучше всего провести отдельную линию GFI для ванной комнаты, но включить освещение в ванной в цепь освещения. Вы можете получить питание от выключателя в коридоре прямо возле ванной. Это избавит вас от головной боли, связанной с неприятными срабатываниями выключателей AFCI.

Пока мы говорим о ванных комнатах, убедитесь, что освещение закрыто. Для освещения ванной комнаты не требуется специальной цепи, но мы должны обратить внимание на NEC 410. 10(D). «Ванная или душевая зона» считается любой зоной, которая находится на высоте до 8 футов над верхним краем ванны и на высоте 3 фута по горизонтали.

Если у вас есть фонари в любой из этих областей, убедитесь, что они помечены для влажных мест. Если на них попадают брызги душа, они должны быть помечены для влажных мест.

На каждой кухне должно быть не менее двух выделенных цепей для малых бытовых приборов в кухонной зоне. Согласно NEC, эти 2 выделенные цепи должны питать NO других розеток, за исключением исключений, упомянутых ниже:

Исключение №1: Розетка, установленная исключительно для питания и поддержки электрических часов.

NEC 2020

Исключение № 2: розетка, установленная для питания дополнительного оборудования и освещения на газовых плитах, духовках и кухонных плитах, установленных на столешнице.

NEC 2020

Итак, исключение № 2 имеет смысл. Иногда плита работает на газу, но пилоту требуется совсем немного энергии, чтобы включить плиту или загорится светодиод на дисплее. Не стесняйтесь брать для этого питание от одной из выделенных цепей небольших бытовых приборов. Исключение № 1 немного устарело, когда-то многие люди устанавливали часы на своих кухнях.

Еще одна вещь, на которую следует обратить внимание, — это интервалы. NEC заявляет, что никакая точка вдоль стены не должна быть дальше 24 дюймов по горизонтали от розетки. Это означает, что вам нужна по крайней мере розетка GFCI каждые 4 фута. Они также не должны быть выше столешницы более чем на 20 см.

Если у вас на кухне есть остров, вам понадобится по крайней мере одна розетка, если размер столешницы острова составляет 24 дюйма или больше в длинном измерении и 12 дюймов или больше в коротком измерении.

При прокладке проводки на кухне убедитесь, что переходные пластины соответствуют глубине плитки задней стенки и толщине гипсокартона, который вы планируете использовать. Если вы еще не знаете точных размеров, не волнуйтесь. Их всегда можно продлить позже для финишной стадии. Ознакомьтесь с этой статьей о расширении розеток после установки задней панели для получения более подробной информации об этом.

Некоторым людям не нравится внешний вид торговых точек GFCI, и они также могут быть дорогими. Если у вас большая кухня и вы хотите сэкономить, вы можете установить одну розетку GFCI на цепь небольшого прибора. Остальные розетки GFCI в этой цепи могут быть защищены первой, если вы подключите следующие со стороны нагрузки. Щелкните эту статью, чтобы узнать больше об экономии денег при установке розеток GFCI.

Он нужен почти каждому дому, но это зависит от вашего местоположения. Если в вашем доме есть подвал, и вы планируете закончить его отделку, обязательно проведите для этого линию, прежде чем класть гипсокартон. 20-амперной линии 120 вольт будет достаточно. Дренажный насос должен иметь постоянную мощность и автоматически включаться, когда уровень воды становится слишком высоким. Довольно прямолинейно, верно?

Это спасательный круг во время сильного ливня, поэтому обязательно используйте эту линию, если она применима к вашему региону.

Обязательно используйте выделенные линии для всего стационарного оборудования. Это включает, но не ограничивается:

• Утилизация мусора
• Дисковольная машина
• Микроволновая печь
• Электрический диапазон
• Электрический повар Верх. разместите оборудование, чтобы узнать, какой размер провода нужно проложить, а также сколько проводов на кабель вам понадобится. Ниже приведена таблица, которая может помочь вам в выборе.

  Cable Selection Table For Appliances

  111111111111111111111111111111111111111111111111111111111Р1н0011

  Volts	Amps	Phase	Cable Type
  120	15	Single	14/2
  208/220	15	Сингл	14/3
  120	15	Три	14/3
  208/220
  120	20	Одинокий	12/2
  208/220	20		12/3/3
  	12/3/3
  	.
  208/220	20	Три	12/3

  проволочный кабель.
  Copyright ElectricianHQ.com

  Надеемся, что эта таблица будет достаточно полезной, и мы не будем углубляться в список с различными размерами усилителей для приборов. По сути, для однофазной сети на 120 вольт вам понадобится двухжильный кабель, а для сети на 208 или 220 вольт вам понадобится трехжильный кабель, независимо от того, является ли он однофазным или трехфазным. Вам просто нужно увеличить размер провода, который зависит от усилителей. Чтобы упростить выбор размера провода, посмотрите на таблицу ниже:

  17. это разбивка того, какой тип выключателя купить в зависимости от ваших вольт и фаз.

  Ампер	Wire Size	Breaker size
  15	#14	15 Amps
  20	#12	20 Amps
  30	#10	30 Amps
  40	#8	40 Amps
  50	#6	50 Amps
  60	#6	60 Amps
  70	#4	70 AMPS
  80	#4	80 AMPS
  100	#3	100 Amps

  В	Фаза	Тип выключателя
  120	Однополюсный 1	0011
  208	1	Two Pole
  120	3	Three Pole
  208	3	Three Pole

  Copyright ElectricianHQ.com

  ---

  Hardwired Interconnected Smoke Detectors

  В каждом доме должны быть комбинированные детекторы дыма и угарного газа. Эти вещи по статистике ежедневно спасают жизни. Кодекс требует, чтобы они были зашиты и взаимосвязаны. Мы рекомендуем подключать их к цепи освещения. Таким образом, они с меньшей вероятностью будут отключены в случае, если они отключатся, когда нет пожара, и подтолкнут домовладельца к их ремонту. Ознакомьтесь с нашей статьей здесь, которая подробно описывает это.

  Вам нужно будет проложить 2-жильный кабель к первому детектору дыма в линии. Для каждого последующего дымового извещателя необходимо проложить 3-жильный кабель. Таким образом, они будут связаны между собой, и если сработает датчик дыма в подвале, сработает датчик дыма на третьем этаже. Таким образом, кто-то на третьем этаже услышал бы это и сразу же был бы предупрежден. Это назначение третьего провода в цепи.

  Ежегодно многие люди умирают от отравления угарным газом из-за протекающих труб, а также от пожаров. Это предотвратимая трагедия, поэтому убедитесь, что вы устанавливаете их правильно в соответствии со спецификациями производителя и ежегодно тестируете их.

  Датчики дыма необходимы на каждой лестничной площадке дома. Они должны быть установлены во всех жилых помещениях. Обязательно установите один в:

  • Гостиную
  • Каждую спальню
  • Все места общего пользования за пределами спален (коридоры)
  • Подвал
  • Каждую площадку на отдельных этажах дома

  Не устанавливайте датчики дыма также рядом с кухней или рядом с вытяжными вентиляторами от HVAC, это вызовет ложные сигналы тревоги. Детекторы дыма также не требуются на чердаках, потому что сильная жара может вызвать ложную тревогу.

  Однако они выпускают детекторы дыма, рассчитанные на экстремальные температуры, которые могут достигаться на чердаках, а в домах с дымоходами, проходящими через чердак, это обеспечивает дополнительный уровень безопасности.

  Также следите за тем, чтобы детекторы дыма не устанавливались слишком близко к углам стены. Дым будет клубиться за углом и не достигнет детектора дыма. Большинство производителей и норм рекомендуют держаться не менее 4 дюймов от углов при установке детекторов дыма.

  ---

  Проводка ОВКВ

  Примите во внимание таблицы выше, когда решаете, какой размер кабеля приобрести для этого. Обычно проводка для HVAC идет от панели непосредственно к вашему конденсатору, а затем от панели ко всем вашим PTAC или блокам воздуходувки, если у вас есть система такого типа. Проводка управления будет проложена между блоками конденсатора и воздуходувки вашим подрядчиком по ОВКВ.

  Некоторые системы HVAC требуют, чтобы вы подавали питание на конденсатор, а затем от конденсатора подводили провода к вентиляторам. В версии единственными проводами, которые приземляются на вашей панели, будет питание конденсатора.

  Обязательно обсудите это со своим подрядчиком по ОВК, прежде чем запускать линии. Обычно они говорят вам, какой именно размер провода им нужен и где он нужен. Существует множество различных типов систем HVAC, поэтому не стесняйтесь спрашивать их требования, прежде чем совершать ненужные ошибки.

  Если вы планируете установить оконный кондиционер, вам понадобится отдельная розетка на 20 А в каждой комнате, где есть окно, предназначенное исключительно для кондиционера. Это требование не распространяется на кухни и ванные комнаты.

  ---

  Заземление

  Обычно считается самым важным разделом кода. На экзаменах на звание мастера-электрика большое внимание уделяется этому, поскольку это VITAL для обеспечения безопасности. Все электрооборудование должно быть заземлено. Вам нужно будет склеить все ваши коробки, если они металлические. Вот контрольный список основных моментов, которые необходимо учитывать при выполнении заземления:

  • Заземляющий стержень
    • Вам понадобятся 2 из них на расстоянии 6 футов друг от друга, если сопротивление заземляющего стержня составляет 25 Ом или более
  • Заземление водопровода
    • Водопровод должен быть заземлен при входе в жилище, вы также должны перепрыгнуть счетчик воды. Установите зажимы с каждой стороны и прикрепите к ним заземляющий провод от заземляющего коллектора
  • Соедините при сервисном переключателе
    • Земля и нейтраль соприкасаются только в одной точке вашего дома. Это будет в вашем сервисном коммутаторе. Это может быть либо разъединитель перед панелью, либо главная панель вашего дома, если это панель главного выключателя.
  • Заземление ONT
    • Это заземление для оптоволокна. Он должен быть соединен с заземляющим коллектором.

  Мы можем подробно остановиться на этой теме в SO , и мы будем в других статьях, однако для целей этого контрольного списка обязательно выполните эти 4 пункта и обратитесь к своей книге кодов, если вы не уверены чего-либо или оставьте комментарий ниже, и мы ответим на любые ваши вопросы.

  ---

  Линии передачи данных для ТВ и Интернета

  Вам нужно будет провести линии для телевидения и Интернета. Вам понадобится кабель RG6 или коаксиальный кабель для подключения к телевизору везде, где вы планируете проложить кабель или коробку FIOS. Использование этого кабеля немного устарело, и он может понадобиться вам в гостиной, где находится ваш основной домашний кинотеатр.

  В других комнатах вашего дома вам может понадобиться кабель CAT6, идущий к вашим телевизорам, а также розетка для питания, конечно. Это полностью зависит от того, сколько кабелей или блоков FIOS вы планируете иметь в своем доме. Сегодня многие игровые консоли имеют подключение к Интернету и могут принимать Wi-Fi из вашего дома. Вы можете смотреть телевизор на них так же, как на старой кабельной приставке, без беспорядка.

  Как правило, вам потребуется:

  • Коаксиальный кабель RG6
    • Проложите его в любом месте, где вы хотите иметь кабель или FIOS-бокс
  • Кабель CAT6
    • Интернет
    • Для всех рабочих мест/офисов для более быстрого проводного подключения к Интернету через кабель Ethernet
    • Для всех мест с камерами безопасности (где это применимо, некоторым камерам не требуется CAT6)

  Протяните все эти кабели из централизованного места в вашем доме. Обычно он находится в подвале. В централизованном месте вам понадобится NID (коробка устройства сетевого интерфейса), чтобы подключить все эти провода. Коробке NID также потребуется питание. Ваш интернет-провайдер подключит эти провода и обработает остальные, просто убедитесь, что все они находятся в поле NID и что они имеют МАРКИРОВКУ . Если у вас когда-нибудь возникнут проблемы на линии, вам не придется отслеживать какие-либо провода. Маркировка экономит ТОН времени.

  Обязательно помните о размере вашего дома, и если он слишком велик для предполагаемого маршрутизатора, который вы собираетесь использовать (проконсультируйтесь с производителем/интернет-провайдером), добавьте линию CAT6 в область вашего дома, где вы можете установить усилитель сигнала, чтобы убедиться, что ваш Wi-Fi сильный во всем вашем доме.

  Проводка камеры слежения

  Если вы намерены установить камеры слежения, сейчас самое время проложить линии. Некоторые камеры работают только от стандартного кабеля 14/2 от вашей панели, другие работают от батареи, некоторые работают от CAT6. Вам нужно выбрать систему, которую вы хотите сейчас, и запустить свои линии.

  Для нашего дома мы выбрали систему камер Onwote 8, которую мы приобрели на Amazon. Он подключен к каждой камере с помощью кабеля CAT6 от центрального места. Он записывает любые приходы и уходы, и это было потрясающе, мы даже можем просматривать его удаленно на наших телефонах. Это не дешево, но нам нравится душевное спокойствие, которое оно дает нам. Нажмите на ссылку ниже, чтобы проверить текущие цены и получить более подробную информацию.

  Обязательно проложите линию CAT6 для Интернета от вашего NID-бокса туда, куда вы собираетесь получать полученные данные. Вероятно, прямо рядом с коробкой NID, как в большинстве домов, так что это не должно быть слишком долго.

  ---

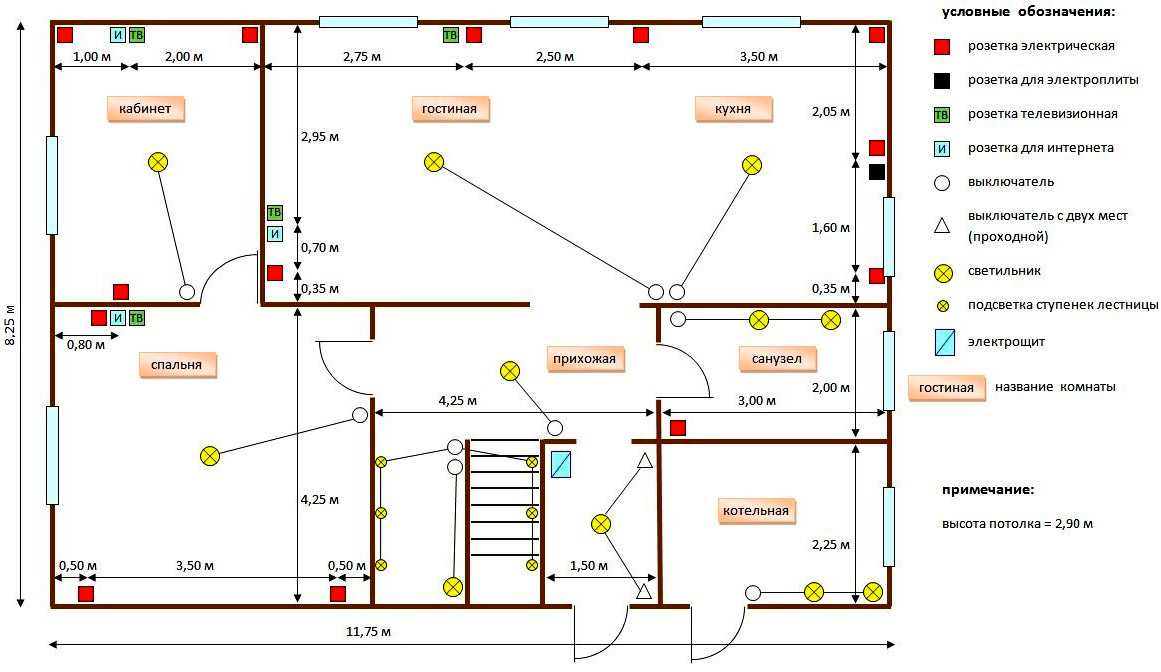

  Ответвления для розеток и освещения общего назначения

  Ваши ответвления для розеток и освещения общего пользования не будут потреблять слишком большую нагрузку, как вы видели выше в нашем расчете нагрузки. Имейте в виду, что вам нужна розетка в пределах 6 футов от двери. Ни одна точка вдоль стены не должна быть дальше 6 футов от розетки, поэтому вам понадобится розетка на , ​​по крайней мере, через каждые 12 футов.
