Как правильно соединить алюминиевые провода между собой: Как соединить алюминиевый и алюминиевый провод между собой правильно?

Как соединить алюминиевый и алюминиевый провод между собой правильно?

Когда требуется соединить между собой 2 разных участка провода, то необходимо кроме качественного контакта, получить достаточную прочность участка, где эти провода соединяются между собой.

• Скрутка
  ↓
• Резьбовое соединение ↓
• Используем клеммные колодки ↓
• Неразъемное соединение ↓
• Пайка и сварка ↓
• Альтернативные варианты ↓
• Особенности соединения ↓
• Блиц-советы ↓

Если принимать во внимание нормативные документы, которые действуют на территории нашей страны, то соединять алюминиевые провода между собой допустимо с помощью различных способов:

1. Сварка.
2. Опрессовка.
3. Спаивание.
4. Соединение при помощи клемм.

Несмотря на то, что все эти способы соединения, указанные в нормативных документах, представлены в качестве универсальных, далеко не каждый из них окажется подходящим при работе с алюминиевыми проводами.

Прежде всего, это связано с особенностями такого материала, как алюминий, в частности, с его техническими характеристиками. Как известно из школьного курса химии, на поверхности алюминия всегда находится оксидная пленка, образованная вследствие прямого контакта с кислородом воздуха.

Она не способна проводить через себя электрический ток. Помимо этого, у оксидной пленки довольно высокая температура плавления – в районе 2000 градусов. Этот показатель значительно выше по сравнению с температурой плавления самого алюминия.

Если же снимать эту пленку механическим способом, то она очень быстро снова возникнет. Стоит отметить, что наличие данной пленки при паянии алюминия очень сильно мешает процессу соединения алюминиевой жилы с припоем. Также, она способна вызвать затруднения при сварке проводов, потому что вследствие ее наличия возникают различные включения, из-за которых сильно снижается качество контакта.

К дополнительным характеристикам такого материала, как алюминий, относится повышенная хрупкость и текучесть. В связи с этим, при соединении проводов из алюминия следует заранее позаботиться, чтобы они были расположены так, чтобы полностью исключалась возможность механического воздействия на данный участок.

Стоит отметить, что при соединении проводов с помощью стандартного болтового зажима, его придется периодически подтягивать, так как металл будет постепенно вытекать из-под болта. В результате, соединение будет становиться слабее.

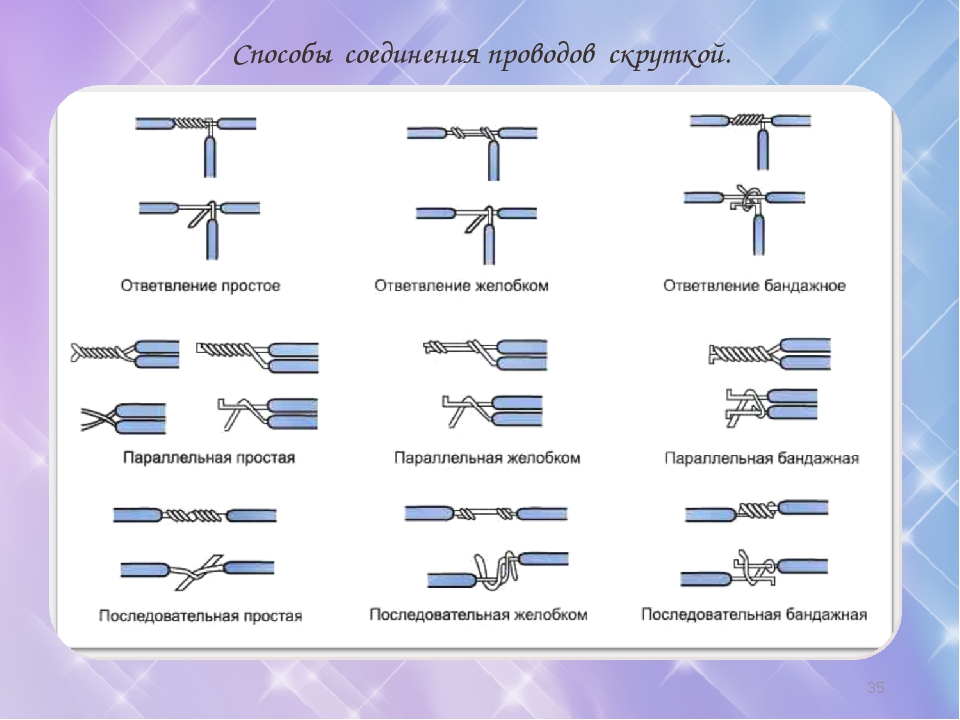

Скрутка

Алюминиевые провода зачастую соединяют между собой при помощи скрутки. Это наиболее простой, но и самый опасный метод соединения проводов между собой.

Последовательность действий при использовании данной технологии будет следующий:

1. Сначала, с проводов снимают изоляцию приблизительно по 4-5 см с каждой стороны. Удобнее всего здесь применять специальный инструмент, предназначенный именно для этой цели.
2. Теперь контакты следует обезжирить. Для этого их придется протереть тряпкой, предварительно смоченной в ацетоне.
3. Наждачной бумагой удаляют оксидную пленку с поверхности металла, то есть зачищают его до получения металлического блеска.
4. Провода скрещивают друг с другом, после чего одна из жил максимально плотно накручивается на другую при помощи пассатижей.
5. Второй провод таким же способом накручивается на первый.
6. Скрутку теперь следует заизолировать при помощи изоляционной ленты. Профессиональные электрики также рекомендуют воспользоваться специальной термоусадочной трубкой или кембриком. С его помощью можно качественно предохранить оголенную область от негативного воздействия внешней среды.

В принципе, технология довольно-таки простая. Надо лишь помнить о том, что жилы требуется оголять минимум на 4-5 см, а скрутку производить не вручную, а только при помощи пассатижей, чтобы провода прилегали к другу максимально близко.

Если этого не сделать, то в результате получится неплотный контакт, из-за чего участок может сильно нагреваться. В свою очередь, такой эффект вызывает короткое замыкание, а в некоторых случаях даже пожар.

Резьбовое соединение

Данный тип соединения может быть весьма надежным, если его правильно выполнить. Стоит отметить, что алюминий обладает наибольшим линейным расширением, в связи с чем между соединенными проводами с течением времени возникает зазор, ухудшающий их контакт между собой. Чтобы не допустить короткого замыкания, нужно время от времени подкручивать эти винты.

Для избавления от этой необходимости, устанавливают специальные шайбы с разрезами или гроверами. Они выбирают образующиеся зазоры и в несколько раз увеличивают надежность соединения.

На винт, провода нужно будет обязательно намотать, чтобы площадь его соприкосновения с контактной площадкой была значительно выше. Профессиональные электрики зачастую поступают так: плющат это кольцо на наковальне, чтобы повысить площадь соприкосновения.

Технология выполнения качественного резьбового соединения проводов начинается со снятия с них изоляции на расстояние, равное 4 диаметрам винта. Зачищенные участки обезжириваются.

Потом нужно загнут их кончики так, чтобы образовались кольца.

На винт надевают элементы в следующей последовательности:

1. Пружинная шайба.
2. Стандартная шайба.
3. Колечко первого провода.
4. Еще одна стандартная шайба.
5. Колечко второго провода.
6. Гайка.

Вся эта система затягивается до тех пор, пока пружинная шайба не будет находиться в выпрямленном состоянии. В принципе, если оба провода сделаны из алюминия, то между ними можно не прокладывать стандартную шайбу.

Используем клеммные колодки

Если у алюминиевых проводов незначительная нагрузка по току, то их можно соединять между собой при помощи клеммных колодок. Несмотря на то, что внешний вид таких изделий может сильно отличаться, принцип их работы один и тот же.

Корпус у колодок делается из пластика либо карболита. В нем расположены трубки с толстыми стенками, изготовленными из латуни. По бокам находятся резьбовые отверстия. В противоположные концы заводят соединяемые провода, которые закрепляют с помощью винтов. Необходимо отметить, что в одну латунную трубку разрешается вставлять столько проводов, сколько туда поместится.

Это не слишком надежное соединение по сравнению с пайкой, однако на монтажные работы тратится в несколько раз меньше времени. Помимо соединения проводников, изготовленных из одного материала, в клеммных колодках допустимо использовать разные провода.

Неразъемное соединение

Если в дальнейшем не планируется разбирать соединение проводов, то можно использовать так называемые неразъемные способы. Данные методы являются одними из наиболее надежных. Желательно их использовать, прежде всего, в труднодоступных местах.

Одним из наиболее легких методов неразъемных соединений является опрессовка. Для этого берется алюминиевая трубка подходящего диаметра, провода скручивают между собой,  вставляют в эту трубку и зажимают пресс-клещами. Лучше всего здесь, чтобы проводники входили максимально плотно.

Лишь в этом случае соединение получится наиболее прочным. Стоит отметить: если провода входят в трубку довольно плотно, то скручивать их между собой даже не придется. На последнем этапе соединение изолируют.

Сегодня в продаже можно найти специальные наконечники для изготовления данного соединения, у которых уже имеется изолирующий колпачок. Он сжимается вместе с наконечником и обхватывает провода, закрывая к ним какой бы то ни было доступ.

Для получения качественного неразъемного соединения, нужно иметь специальные клещи, которые будут не перекусывать, а лишь сдавливать. Если их нет в наличии, то вполне подойдут и стандартные пассатижи.

Пайка и сварка

Пайка проводов позволяет получить довольно качественное и неразъемное соединение. Однако, при соединении алюминиевых проводов, следует помнить о наличии на них оксидной пленки, из-за которой будет не слишком хорошо держаться припой.

Чтобы не допустить возникновения такого дефекта, нужно следовать определенной последовательности действий:

1. Соединяемые участки проводов обрабатывают специальным флюсом, который снимает оксидную пленку с поверхности.
2. Припоем обрабатывают как можно более тщательно, чтобы у него была наибольшая площадь соприкосновения с проводами.
3. Когда участок соединения остынет, его желательно обработать наждачной бумагой, чтобы убрать острые края, которые могут повредить изоляционный слой.
4. Провода в обязательном порядке изолируют.

Пайка требует наличия определенных навыков.

Следует сказать, что у этого метода есть несколько отрицательных моментов:

1. Его приходится изолировать.
2. Сам метод достаточно сложен, особенно, если приходится пропаивать провода под потолком, стоя на стремянке.
3. Если в процессе работы была допущена ошибка, то исправить ее будет довольно проблематично.
4. На работу уходит большое количество времени.

Сварка чем-то напоминает пайку проводов, но выполняется она значительно быстрее. Для того, чтобы получить качественное соединение, электрод подносится к участку соединения всего лишь на 1-2 секунды. Оба конца провода предварительно обрабатывают флюсом для удаления оксидной пленки.

Если нет опыта работы в этой области, то первоначально следует потренироваться на заранее подготовленных, но при этом не подключенных в систему скрутках.

После завершения сварочного процесса, скрутки проходят специальным растворителем и покрываются лаком. В результате получается качественное соединение, которое может прослужить в течение длительного периода времени, так как такой способ позволяет не допустить возникновения перегрева. Соответственно, такой участок нужно будет изолировать.

Альтернативные варианты

плоско-пружинный зажим

Провода можно соединить между собой с помощью заклепки. В принципе, подобная технология похожа на винтовую технологию, только здесь вместо винта берется заклепка. В конечном итоге получается неразборное соединение.

Выполняется такое соединение довольно просто: на заклепку через пружинную шайбу надеваются оба проводника, затем ее вставляют в заклепочник и сводят ручки до тех пор, пока не раздастся щелчок.

Также, существует специальный плоско-пружинный зажим. Такие изделия бывают одноразовыми и многоразовыми, когда провод может как вставляться, так и выниматься. Однако, следует помнить, что подобные зажимы выполняются из пластика, поэтому использовать их для силы тока свыше 10 А нежелательно.

Работать с ними весьма просто: провода зачищают и вставляют в зажим до щелчка. Без использования специального рычажка вытащить их оттуда невозможно. Также желательно изолировать данный участок провода.

Особенности соединения

Алюминиевые провода лучше всего размещать в специальных распределительных коробках, к которым они должны подходить в гофрированных рукавах. Это особенно важно, когда прокладка ведется на улице или же в случае сооружения проводки во влажном помещении типа ванной комнаты.

Вообще, когда производится соединение алюминиевых проводов, которые будут функционировать на улице, необходимо позаботиться о том, чтобы к участкам соединения не подходила влага.

В противном случае, не удастся избежать короткого замыкания. Весьма удобно в этом случае использовать технологию сварки проводов, так как последующее использование специального лака позволяет исключить воздействие воды на место соединения, а изоляционный слой дополнительно предохранит от удара током.

Блиц-советы

1. Профессиональные электрики не рекомендуют соединять между собой алюминиевые и медные провода. Это связано со многими причинами, важнейшей из которых является различное сопротивление металлов. Кроме того, при взаимодействии друг с другом медь и алюминий очень быстро окисляются, что вызывает нагрев проводов, в значительной степени ухудшает контакт. Кроме того, их жесткость разная, что значительно усложняет проведение работ.
2. Можно при необходимости комбинировать те или иные способы соединения проводов. В частности, скрутка вполне хорошо сочетается с пайкой или со сваркой. В итоге получается весьма надежный и неразъемный контакт, который прослужит в течение долгого времени.

виды соединений, как облудить и спаять

Создать надёжный электрический контакт при монтаже кабеля не так просто, как кажется. В особенности это касается алюминиевых проводов: благодаря физическим свойствам металла, могут возникнуть проблемы при их соединении.

Содержание

1. Особенности алюминиевых проводов
2. Метод прессовки
3. Метод сжима
4. Метод сварки
5. Метод пайки

Особенности алюминиевых проводов

Алюминиевые провода нельзя использовать в жилых помещениях

Согласно нормам ПУЭ в жилых помещениях запрещено использовать при монтаже алюминиевые проводники.

Провод из алюминия — дешёвое решение, имеющее цену на порядок ниже, по сравнению с медным. Не подвержен коррозии, так как мгновенно покрывается толстой оксидной плёнкой. Имеет низкий удельный вес.

Главный минус – невысокая электропроводность алюминия. Она составляет 37,9 мкСм×м, что почти в два раза хуже меди, которая имеет 59,5 мкСм×м. Низкая гибкость проводника делает невозможным монтаж в местах, где он подвергается многократному механическому воздействию.

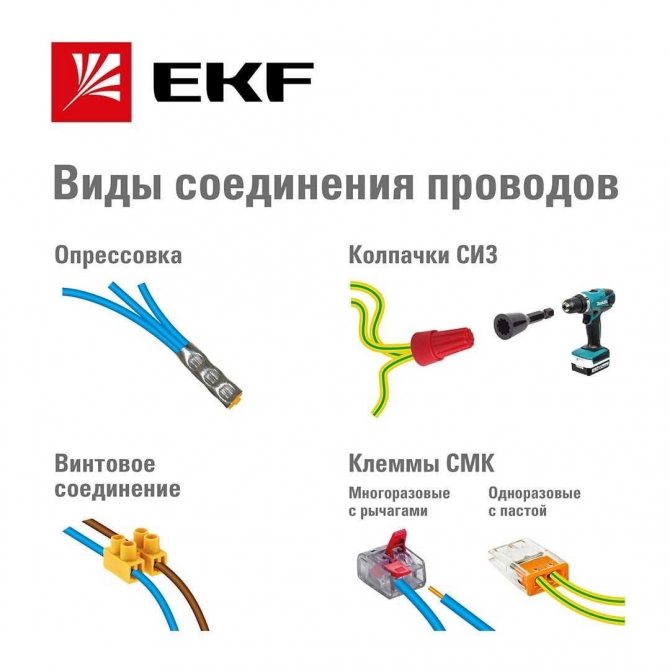

Различают четыре типа соединения проводов: опрессовка, сжим, сварка, пайка. Опрессовочные гильзы и клеммные колодки обеспечат лёгкий и быстрый монтаж кабеля в местах, где не нужна высокая механическая стойкость.  Пайка и сварка дадут максимально прочное и надёжное соединение, но требуют навыка и применения специальных инструментов.

Метод прессовки

Опрессовка проводов

Прессовка производится с помощи специальной гильзы, в которую заводятся жилы, после чего их обжимают специальным инструментом – кримпером. Гильзы различаются по диаметру, длине и материалу исполнения. При монтаже кабеля необходимо применять только гильзы из алюминия или латуни. Используя латунные элементы, можно соединить как алюминиевые с алюминиевыми, так и медные с алюминиевыми провода.

При соединении алюминиевых жил нельзя использовать медьсодержащие гильзы. Эти два металла образуют гальваническую пару, что приводит к ускоренному разрушению алюминия.

Чтобы соединить жилы с разными сечениями, используются специальные гильзы с различным диаметром входных отверстий.

Правильный выбор диаметра гильзы убережёт от перегрева участка цепи. Больший диаметр даст малое пятно контакта и увеличение сопротивления. Если же сечение гильзы меньше, необходимо уменьшать сечение жил, что также негативно скажется на токопроводящих свойствах.

Метод сжима

Клемма для сжима проводов

При разводке кабеля в распределительной коробке крайне нежелателен случайный контакт соседних жил. Для этой цели применяются клеммные колодки.

Клемма представляет собой изолированную втулку, в которую вставляются жилы. Внутри для фиксации используется либо винт, либо пружина.

Если подразумевается монтаж многожильного провода, перед установкой в клемму необходимо обжать его специальной гильзой, что даст улучшение контакта и уменьшит вероятность пережатия.

Используя клеммы с винтовым соединением, нужно чётко контролировать силу прижима во избежание перерезания жилы винтом и его последующего разрушения. Этого недостатка лишены клеммные колодки Wago. В них механизмом фиксации жилы является латунная пластина и пружина. Использование латуни в составе делает возможным безопасное соединение кабелей из разных металлов.

Метод сварки

При сварке на конце скрутки образуется капля

Сварка обеспечивает наилучший электрический контакт. Из-за однородности полученного соединения отсутствует проблема повышенного сопротивления участка цепи.

Используют сварочный аппарат с выходной мощностью до 1 Квт и регулируемым напряжением в границах 14-20 В. Сварка считается успешной, если на конце скрутки образовалась капля, диаметром примерно равная скрутке.

При сварке по торцу скрутки проводят угольным проводником. Время воздействия не должно превышать 2 секунды.

Существует вариант газовой сварки проводов. В атмосфере инертного газа перестаёт образовываться оксидная плёнка, что заметно облегчает процесс, но требуются специфические знания и оборудование.

Метод пайки

При сварке проводов используется оловянный припой

Перед облуживанием поверхности удаляют оксидную плёнку. Сделать это можно как механическим воздействием, например наждачной бумагой или щёткой с металлической щетиной, так и с помощью специального химиката – флюса. Он представляет собой белый порошок, который растворяется в воде, после чего наносится на концы залуживаемых жил.

Окисление алюминия на воздухе происходит за считанные секунды, так что одним механическим воздействием удалить окислы не удастся. Рекомендуется комбинировать использование флюса и зачистки поверхности.

Если производится спайка двух жил, достаточным будет использование паяльника мощностью 60 Вт. Для проводов с большим сечением и при пайке многожильных скруток понадобится паяльник мощностью от 150 Вт.

Олова в припое должно быть не менее 50%. Можно взять припой с 60-90% содержанием.

Пайка алюминия по шагам:

• Обезжирить поверхность. Подойдёт бензин, спирт. Это истончит оксидную плёнку.
• Зафиксировать жилы провода в необходимом положении.
• Нанести флюс. Убедиться, что он попал в стык кабелей.
• Прогреть место скрутки паяльником или газовой горелкой. В последнем случае стоит быть аккуратным, так как металл быстро нагревается и может расплавиться.
• Облудить место соединения. Аккуратно растереть паяльником припой до появления однородной блестящей плёнки.

Правильно обработанная поверхность приобретает характерный металлический блеск. Нельзя допускать появления наплывов и незалуженных участков.

Оловянный припой подвержен коррозии, поэтому готовое соединение обрабатывается лаком.

При наращивании проводов, если предполагается эксплуатация в сложных условиях, лучше всего себя проявит паяное или сварное соединение. В быту для кабелей, не подверженных механическим нагрузкам, вполне подойдёт обжимка с помощью гильзы.

электрика — Как лучше всего заменить вилку или выключатель в доме с алюминиевой проводкой?

спросил 12 лет, 9 месяцев назад

Изменено 2 года, 4 месяца назад

Просмотрено 92к раз

В моем доме алюминиевая проводка, которая, как я понимаю, больше не рекомендуется. Как заменить вилку или выключатель, если в новом блоке используется только медная проводка?

• электрическая
• алюминиевая проводка

3

Есть два способа сделать это:

• Используйте выключатели/розетки CO/ALR : они специально разработаны для алюминиевого провода. На них где-то написано «CO/ALR». При подключении провода используйте пасту типа Noalox (ее продают в магазинах).

• Используйте кабельное соединение : Иногда невозможно найти переключатели CO/ALR с нужной вам функцией или стилем. Вы можете использовать медный провод для подключения к самому выключателю, как обычно, а затем Соединитель проводов #63 для соединения медного провода с алюминиевым. Вот изображение 3-позиционного диммера, который я установил с помощью этого метода:

  (извиняюсь за нечеткое фото)

  Обратите внимание, что вы делаете то же самое с выключателями, из которых уже выходят провода (как это делают большинство диммерных выключателей) или любыми другими приспособлениями.

---

Цитата из Уведомления ESA (Управления по электробезопасности Онтарио) об алюминиевой проводке в жилых помещениях:

Несмотря на то, что это не требуется Кодексом, рекомендуется покрывать оголенные концы одножильных алюминиевых проводов одобренным герметиком.

…

• Кодекс электробезопасности Онтарио разрешает установку алюминиевой проводки.
• Должны быть предприняты соответствующие меры предосторожности при заделке и сращивании алюминиевых проводников;
• Алюминиевая проводка сама по себе безопасна, если выполнены правильные соединения и выводы без повреждения используется проволока и устройства, разрешенные для использования с алюминиевой проволокой.
Алюминиевая проводка
• сегодня широко используется для крупных коммерческих и промышленных фидеров. Электрические распределительные компании широко используют его в своих распределительных системах, включая служебный кабель для большинства жилых домов; на самом деле он все еще может использоваться сегодня для внутренних систем электропроводки в жилые дома, а также другие строения.

…

Алюминиевая проводка сама по себе безопасна, и если надлежащие соединения и заделки выполнены без повреждения провода и с использованием утвержденных материалов, установленных в соответствии с Кодексом электробезопасности Онтарио и инструкциями производителя, не должно возникнуть проблем с установкой алюминиевой проводки.

---

В любом случае:

• Соединить с помощью проводных соединителей #63.
• Нанесите антиоксидантную пасту на провода и любые другие соединения, включающие алюминий (нанесите на провода перед тем, как прикрутить разъем).
• Используйте проволочную щетку для удаления следов окисления перед нанесением пасты и соединением

3

Вот что я сделал в своем доме, основываясь на поиске информации в Интернете и расспросах моего папы, прораба.

1. Купите несколько проволочных гаек, предназначенных для разных типов проволоки, и немного антикоррозионного состава (обычно продается в том же отделе хозяйственного магазина).
2. Возьмите медный провод и скрутите его вместе с алюминиевым проводом.
3. Нанесите состав на проволоку и немного внутрь гайки.
4. Накрутите проволочную гайку на сделанную вами скрутку.
5. Используйте новый медный конец для подключения к новой вилке/переключателю.

4

Я лицензированный электрик в Коннектикуте. В моей собственной квартире алюминиевая проводка, я настоятельно рекомендую разъемы alum.con, потому что они удобны для домовладельцев. Представлены два метода:

1. специальная динамометрическая отвертка (рекомендуется)
2. набор специальных инструкций по количеству витков на медной/алюминиевой стороне.

Эти соединители быстро находят применение в крупных страховых компаниях. Их недостатком является цена: примерно 2 доллара за штуку и цифра три за торговую точку, если вы решите также заняться территорией.

Кроме того, они немного больше, чем стандартные проволочные гайки, что немного затрудняет размещение проводов и места для устройств в существующем корпусе устройств. В большинстве случаев они кажутся совместимыми с кодом емкости в кубических дюймах.

Я установил их у себя дома и у соседей. Самой большой проблемой, связанной с дуговым разрядом алюминиевой проводки, являются плохая изоляция наружных стен и серьезные изменения температуры, происходящие в течение многих лет, что усугубляет проблемы расширения/сжатия. Надеюсь это поможет.

Не используйте идеальные фиолетовые проволочные гайки; Я видел слишком много крахов; это плохой продукт.

Я обнаружил, что у меня такая же проблема. Мое исследование показало, что алюминиевая проводка НЕ ​​БЕЗОПАСНА, и вам нужно быть очень осторожным в том, что вы делаете. Два варианта:

1. Заменить проводку. Это не то, что было бы безопасно делать самостоятельно (вам действительно следует нанять лицензированного подрядчика), и это будет стоить несколько тысяч долларов (например, 8000 долларов + за дом площадью 1600 кв. Футов).
2. Используйте AlumiConn. Этот материал фактически одобрен для использования в соединениях алюминия и меди (другие косички, упомянутые здесь, НЕ являются), и вы можете получить бесплатный образец, чтобы попробовать его. Есть еще одна вещь, называемая COPALUM, но ее нельзя сделать своими руками. В Википедии есть хорошая информация по этому поводу.

Я сообщу, когда получу свой образец разъема AlumiConn, чтобы проверить, является ли он приемлемым вариантом. Самым безопасным вариантом было бы нанять лицензированного электрика для замены проводки в доме медью, поскольку алюминиевые соединения по своей природе опасны (и вы, вероятно, столкнетесь с другими проблемами, такими как неисправные выключатели, 3-проводное 240 В вместо 4-проводного и плохо помеченная коробка выключателя, как я). У меня в доме были розетки, искры и соединения плавились из-за алюминия, поэтому, пожалуйста, отнеситесь к этому серьезно.

Редактировать 1: Также есть дополнительная информация об алюминиевой проводке от CPSC (PDF) (Комиссия по безопасности потребительских товаров).

4

В доме моих родителей алюминиевая проводка. Вы можете либо искать переключатели и вилки CO-ALR, которые используют алюминиевые провода, либо получить пасту, как вы сказали, и соединить их вместе.

Паста важна, иначе провода корродируют и начинают тереться/искрить….плохое моджо оттуда.

2

Просто купите розетки и выключатели с рейтингом ALR. Можно косичку, но мне это не нравится, так как у тебя теперь 2 контакта вместо одного и провод больше сгибаешь, запихивая все это в коробку. У меня 35-летняя алюминиевая проводка. Моя проводка в отличном состоянии. Заменено несколько розеток, которые нужно было заменить. У них были классические проблемы со связью выпускников. При правильном подключении нет проблем с алюминиевым проводом. Я помню, когда он вышел, индустрия публиковала всевозможную пропаганду, чтобы представить ALR как следующую большую вещь. Популярные механики сделали большую статью, заявив, что мы никогда больше не будем использовать медь. Теперь они продают «специальные» соединители для холодной сварки за 50 долларов. Это все большая чертова шутка и $ машина. Хорошее соединение останется на месте в течение десятилетий, независимо от того, сколько циклов нагревания/охлаждения оно проходит.

Плохое соединение вполне может иметь проблемы.

2

/Соединитель для сращивания алюминия с медью, который я использую, — это AlumiConn 95104, который подходит для проводов от №18 до №10. Помните, что алюминиевый провод больше, чем медный, при одинаковом токе. Эти соединители доступны в Lowes по цене около 6,50 долларов США за комплект из 2 штук.

Во-первых, установите выключатель AFCI на цепь.

Затем обратите внимание на розетки и выключатели CO/ALR, которые вас интересуют. Затяните их соединения с помощью динамометрической отвертки, чтобы установить правильное значение крутящего момента. Это важно.

Тогда спи спокойно.

Краеугольным камнем является прерыватель цепи дугового замыкания. Я не вижу способа чувствовать себя в безопасности без него. Вы слышите о расплавленных емкостях и других проблемах, вызванных дуговым разрядом, и это то, из-за чего срабатывают выключатели AFCI. Когда AFCI срабатывает, эта цепь только что начала искрение, которое расплавит розетки и вызовет возгорание. В этот момент вы перемещаетесь по цепи, очищая концы проводов и устанавливая устройства CO/ALR и безопасные соединения.

Я не доверяю никаким «волшебным» гайкам, которые позволяют соединять медь с алюминием. Разнородные металлы не могут работать в проволочной гайке. Что работает, так это Alumiconns, так как они представляют собой миниатюрные версии ушек на вашей основной панели, которые прекрасно работают как с алюминием, так и с медью.

У моей племянницы такая же проблема с алюминиевой проводкой во всем доме. Я знаю, причина в том, что она попросила меня проверить розетку в ее игровой комнате. В итоге я обнаружил, что три сосуда сгорели дотла и нуждались в ремонте.

После того, как я попытался найти в Интернете, какое направление использовать для ремонта, мне кажется, что алюминиевый разъем — мой лучший выбор (кроме повторной проводки или метода обжима, который используют профессионалы).

1

Насколько мне известно, изолированные соединители с 2-3 портами (такие как Alumiconns или MAC Blocks) в настоящее время являются самым безопасным продуктом на рынке. NSi Industries (Tork) делает что-то подобное (их серия IPL), но я не уверен, что они делают действительно маленькие, как вам нужно.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

. Алюминиевая проводка

: что делать?

В своем первом сообщении «Алюминиевая проводка: почему это вызывает беспокойство?» я рассказал о различиях между алюминиевой и медной проводкой, проблемах, связанных с алюминиевой проводкой, и решении этих проблем. В этом посте я продолжаю говорить о том, где алюминиевая проводка все еще широко используется сегодня, требованиях к использованию алюминиевой проводки, страховых компаниях и о том, что вам следует делать, если в вашем доме есть алюминиевая проводка.

​ Создание лучшего алюминия

Со всеми проблемами, обнаруженными вскоре после появления алюминиевой проволоки в жилищном строительстве, производители проволоки искали способ улучшить алюминиевую проволоку и, если хотите, «остановить кровотечение». В начале 70-х они придумали сплав более высокого качества, который намного лучше работал в электрических приложениях.

Слишком мало Слишком поздно

Этот новый улучшенный алюминиевый провод показал себя намного лучше, чем предыдущие версии. Однако к тому времени, когда были сделаны эти улучшения, репутация алюминиевой проволоки была настолько запятнана, что никто ее не покупал. Конец 1970-е годы стали концом пути для однопроволочной алюминиевой проволоки.

Многожильный провод

Хотя большинство производителей прекратили производство одножильного алюминиевого провода, алюминиевый провод по-прежнему широко используется в многожильном виде. Многожильная алюминиевая проводка обычно используется для питания энергоемких приборов, таких как печи и кондиционеры. Он также используется для ввода служебных проводников в дом.

Антиокислительная паста

Специальная паста была разработана для использования в точках соединения многожильных алюминиевых проводов. Эта паста или «шовный компаунд» предотвращает окисление (ржавление) проводов, а также обладает электропроводностью.

Без вставных соединений

Испытания показали, что алюминиевый провод работает намного лучше при использовании винтовых соединений, а не вставных. Винтовое соединение включает в себя наматывание проволоки на винт и затягивание винта. Вставное соединение, иногда называемое быстроразъемным соединением или «штыревым» соединением, основано на подпружиненных контакторах для выполнения соединения. По этой причине вставные соединители не разрешается использовать с алюминиевой проводкой.

Как насчет страховки?

Компании по страхованию жилья очень хорошо осведомлены об алюминиевой проволоке и о наихудших сценариях, к которым может привести ее неисправность. Некоторые страховые компании отказываются страховать дома, в которых присутствует алюминиевая проволока. Другие страховые компании могут потребовать сертификат от лицензированного электрика или энергетической компании, в котором говорится, что все соединения алюминиевых проводов были проверены на предмет правильной установки.

Большой вопрос: что делать?

Ваша сертифицированная профессиональная инспекция дома показала, что в вашем нынешнем или предполагаемом доме присутствует алюминиевая проволока. Что вы должны сделать? Существует несколько вариантов работы с алюминиевой проводкой.

Замена электропроводки

Исправление, к которому автоматически тяготеют многие люди, — полная замена электропроводки дома медной проводкой. Это самый дорогой вариант, так как полная замена проводки может стоить более 10 000 долларов. Полная замена электропроводки — это то, о чем вы можете попытаться договориться с продавцом, если покупаете дом. Хотя замена проводки, без сомнения, является наиболее постоянным решением для алюминиевой проводки, в большинстве случаев я считаю ее непрактичной.

Установка утвержденных устройств

Другой вариант, который я сторонник, заключается в обновлении всех розеток, выключателей и других точек подключения до одобренных для использования с алюминиевой проводкой. Это по-прежнему дорогостоящий вариант, однако он гораздо более реалистичен, чем полная замена проводки.

Соединители COPALUM

Третий вариант – пригласить лицензированного электрика и соединить все алюминиевые провода с медными, используя медные обжимки. Этот процесс включает в себя специальный инструмент, который обжимает или соединяет 2 провода вместе. Это позволит безопасно продолжать пользоваться уже установленными розетками и выключателями. Ниже представлено видео, показывающее установку коннектора COPALUM.

Ничего не делать

Последний вариант — ничего не делать и надеяться на лучшее. Хотя я считаю, что это была бы очень плохая идея, я понимаю, что деньги не растут на деревьях, и крупномасштабный ремонт может быть финансово невыгодным. В этом случае крайне важно, чтобы у вас были установлены работающие детекторы дыма во всех надлежащих местах. Вы также должны сохранять бдительность, наблюдая за любыми признаками электрических проблем, обсуждаемых здесь.

Резюме

Алюминиевая проводка ответвлений имеет свои проблемы, но были внесены значительные улучшения. В то время как многие люди призывают к полной переустановке электропроводки дома, ни электрики, ни власти не считают это необходимым.
