Рассмотрим как правильно соединить провода в люстре

Подключаем люстру своими руками

Как соединить провода в люстре?

Не такой уж и сложный вопрос, и его вполне решить своими силами. Тем более, если вы обладаете хотя бы минимальными познаниями в физике и знаете, чем нулевой провод отличается от фазного.

Содержание

• Подготовительные мероприятия
• Подключение люстры
  • Подключение люстры с одним режимом работы
  • Особенности подключения люстры на дистанционном управлении
  • Подключение люстры с двумя и более режимами работы
• Как собрать лампы люстры
• Вывод

Подготовительные мероприятия

Прежде, чем приступить непосредственно к подключению люстры, необходимо определиться с проводом и выключателем для подключения. Ключевым фактором в этом вопросе является тип люстры и количество выводов для подключения.

Итак:

• Выбор выключателя должен производиться, исходя из количества режимов работы вашей люстры. То есть, если предусмотрен только 1 режим свечения, то выбирается одноклавишный выключатель. Если два режима свечения, то — двухклавишный и так далее. Обычно количество режимов не превышает трех.

Обратите внимание! Это правило не относится к люстрам на дистанционном пульте управления режимами освещения. В этом случае коммутационная аппаратура расположена в самой люстре и вам достаточно использовать одноклавишный выключатель.

• Выбор провода для подключения люстры также должен соответствовать количеству выводов. Для подключения люстры на дистанционном управлении или с одним возможным режимом работы используется провод с тремя жилами. Для люстры с двумя режимами работы инструкция советует применять четырехжильный провод, и так далее.

Подключение выключателя люстры

Подключение люстры

В зависимости от возможных режимов работы люстры отличается и схема ее монтажа. В нашей статье мы рассмотрим соединение проводов в люстре, исходя из всех возможных вариантов.

Подключение люстры с одним режимом работы

Подключение люстры с режимами работы «Вкл.» и «Выкл.» осуществляется так же, как и для обычной лампочки. Для этого нам потребуется одноклавишный выключатель и трехжильный провод.

Итак:

• Если вы собираетесь все работы выполнять своими руками, то главное требование — это безопасность. Поэтому первым делом снимаем напряжение со всей электрической сети вашей квартиры или дома.
• Теперь нам необходимо вскрыть распределительную коробку и определить фазный, нулевой и заземляющий провода. Если у вас схема электрической сети выполнена в соответствии с п.1.1.29 ПУЭ (Правила устройства электроустановок), то вы легко определите необходимые вам провода. Ведь нулевая жила должна быть обозначена голубым цветом, заземляющий проводник – желто-зеленым и фазный провод — любым другим цветом. Если же ваша электрическая схема не соответствует нормам, то придется воспользоваться индикатором напряжения.
• Определив фазный провод, подключаем к нему одножильный и прокладываем его к вводу нашего выключателя. Обычно ввод выключателя расположен снизу.
• Теперь подключаем одножильный провод к выводу выключателя и прокладываем его непосредственно к люстре. Здесь подключаем его к одному из выводов прибора освещения.

Обратите внимание! Для нас важно не подключить фазный провод к заземляющему проводнику. Он обычно обозначается знаком заземления либо имеет соответствующую цветовую окраску. Определив заземляющий провод, вы можете произвести подключение нашего фазного провода к любому из двух оставшихся проводов люстры.

Подключение люстры с одним режимом работы

• Теперь непосредственно в распределительной коробке подключаем нулевой и заземляющий провода. Затем подключаем их к соответствующим выводам люстры. Все, наша люстра подключена, осталось только подать напряжение и опробовать работоспособность нашего подключения.

Особенности подключения люстры на дистанционном управлении

Обычно люстры на дистанционном управлении имеют такой же принцип подключения, как и обычная люстра с одним режимом свечения. Но иногда можно встретить и некоторые отличия, которые мы попытаемся описать ниже.

• Прежде всего, следует помнить, что автоматика люстр на дистанционном управлении может быть требовательна к подключению фазного и нулевого проводов. В этом случае нулевой провод, в соответствии с п.1.1.29 ПУЭ, обозначают символом «N».

Обратите внимание! В люстрах некоторых типов, на дистанционном управлении с диодами, хорошим признаком неправильного подключения может быть незначительное свечение последних при выключенном освещении. Поэтому, если вы заметили такое явление, вам следует поменять местами нулевой и фазный провода на выводах люстры.

• Иногда может встать вопрос: как соединить провода на люстре с дистанционным управлением, которая имеет четыре провода. Здесь очень важно определиться со всеми проводами. Просто в некоторых моделях люстр один из проводов выполняет роль антенны для приема сигналов с пульта. Этот провод должен быть как-то обозначен. Обычно это символ антенны. Но, как известно, китайцам наше ПУЭ — не указ, поэтому этого обозначения может и не быть. В этом случае вам придется либо прибегнуть к услугам профессионала, либо воспользоваться тестером.
• Может случиться и так, что этот провод предназначен для силового питания люстры. Сам я с таким не сталкивался, но не исключаю такого варианта. В этом случае подключение выполняется, как для люстры с двумя режимами работы.

Подключение люстры с двумя и более режимами работы

Под люстрой с двумя режимами работы подразумеваются осветительные приборы, которые при включении одного выключателя зажигают одну часть ламп, а уже при включении другого выключателя зажигаются все лампы. Обычно такие люстры имеют четыре вывода.

На фото приведен пример подключения люстры с двумя режимами работы

• Перед тем, как подсоединить люстру с 4 проводами, обязательно следует обесточить ваш дом или квартиру.
• Дальнейшая последовательность операций также достаточно схожа с операциями по подключению люстры с одним режимом работы. Вскрываем распределительную коробку и определяем фазный, нулевой и провод защитного заземления.
• Одну жилу фазного провода подключаем к вводу выключателя и к проводу в распределительной коробке.
• Но так как для подключения люстры с двумя режимами работы мы используем двухклавишный выключатель, то и вывода у нас два. Поэтому теперь используем двухжильный провод. Подключаем каждую жилу к одному из выводов выключателя и прокладываем провод к люстре.
• На люстре необходимо определиться, где фазные, где нулевые, а где защитные выводы. Если имеется маркировка, то сделать это несложно. Если ее нет, то либо приглашаем специалиста, либо, используя тестер, определяем провода.
• Подключаем два наших фазных провода от выключателя к двум фазным выводам люстры.
• Теперь подключаем нулевой и защитный провода к соответствующим проводам в распределительной коробке и на люстре. После этого наша схема готова к опробованию.
• Люстры с большим количеством режимов работы подключаются соответственно. Меняется только количество фазных проводов, идущих от выключателя к люстре.

Как собрать лампы люстры

Иногда может случиться так, что люстра поставляется в разобранном виде, или вы ее сами разобрали для транспортировки. Теперь ее надо собрать, но большое количество проводов, торчащих в разные стороны, вызывает определенные сомнения в своих силах.

Сделать это достаточно просто, главное, помнить начальное количество выводов люстры. Хотя здесь мы можем также поэкспериментировать.

Как собрать светильники люстры

• Для начала лучше собрать люстру и вывести все провода в одно место. От каждого из светильников должно идти два провода.

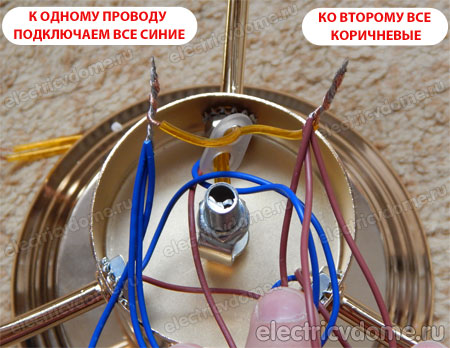

• Теперь разбираемся, какие провода соединять на люстре, а какие — нет. От каждого светильника у нас идет два провода. Если у нас люстра с одним режимом работы или вы хотите ее такой сделать, то просто от каждого светильника один провод подключаем к одному клеммнику, а второй — к другому.
• Если вы хотите собрать люстру на два и более режимов работы, то сначала распределяем светильники по режимам работы. Затем от каждого светильника одного режима работы один провод, который будет фазным, соединяем в одну группу, а нулевой провод всех светильников собираем на один клеммник. В итоге, для двухрежимной люстры у нас должно получиться три группы, где две группы с фазными проводами и один с нулевыми.
• Теперь подключаем нашу люстру к электрической цепи по технологии, описанной выше, и проверяем работу осветительного прибора.

Вывод

Собрать и подключить люстру с любыми режимами работы достаточно просто. А многочисленные видео помогут вам разобраться в этом вопросе. Но если ваши познания в электротехнике достаточно скромны, то лучше не искушать судьбу и вызвать специалиста. Ведь цена вопроса — ваша жизнь.

Как подключить провода к люстре

Содержание статьи

Электрики легко и быстро выполняют подключение люстры. Однако для неспециалистов это сложный процесс. Тем более существуют люстры с одной и несколькими лампами. Устанавливаются также осветительные приборы с вентилятором или LED источниками света. Поэтому для правильного соединения нужно знать особенности процесса в конкретной ситуации.

Что такое фаза, ноль и заземление

Провод заземления — имеет желто-зеленую изоляцию.

Люстра может подключаться к двум, трем или даже четырем проводам. Все они выходят из потолка. Если их минимум три, то один будет являться заземлением. Такой провод называют «землей». В нем отсутствует напряжение. Провод заземления защищает человека от поражения электротоком. Его перепутать довольно сложно, потому что у него изоляция имеет желто-зеленый цвет как в России, так и в других странах. На электрических схемах он обозначается латинскими буквами «PE».

Примечание! Электрокабели с заземлением всегда прокладываются в новостройках. В старых домах «земля» встречается только после замены электрической проводки. Если выполняется подключение люстры с 3 проводами, один из которых заземление, тогда можно желто-зеленую жилу игнорировать или соединить с такой же в потолке.

Фаза представляет собой проводник, изоляция которого чаще имеет коричневый, черный или белый цвет. Однако производители также используют и другие цветовые решения. Именно по фазе ток движется к потребителю. На электрических схемах она обозначается литерой«L».

Нулевой провод — это нейтраль. Она используется для движения электротока в обратном направлении. Нулевой провод обычно имеет изоляцию синего или голубого цвета. На электросхемах он обозначается буквой «N». Ноль также необходим для выравнивания фазного напряжения в проводке.

При определении фазы и нуля не нужно ориентироваться на цвет проводов. Для этого необходимо использовать специальную отвертку с индикатором. Инструмент может иметь клавишу включения. Для определения фазы и нуля концы жил провода сначала разводятся в разные стороны, чтобы между ними отсутствовал контакт. Потом к каждому из них прикладывается индикаторная отвертка. Во время прикосновения к фазе на инструменте засветится индикатор. При этом он не будет гореть, когда происходит контакт с нулем.

Чтобы определить фазу и нейтраль, также можно использовать мультиметр. Этот прибор называется тестером, с помощью которого прозваниваются провода. При его использовании переключатель на устройстве должен быть установлен в положение «вольты». Потом выбирается шкала «больше 220 В». Затем щупы прибора одновременно прикладываются к двум проводам. Если они являются фазами, тогда на устройстве будут отображаться нули, так как такие провода не прозваниваются. Когда щупы приложены одновременно к нейтрали и фазе, на приборе появится 220 В.

Совет! После определения нуля и фазы рекомендуется выключить автомат в электрощитке. Чтобы не запутаться во время подключения люстры, необходимо пометить жилы с помощью изоленты или маркера.

Нейтраль или фаза на выключатель?

На первый взгляд, схема подключения люстры при разрыве нуля такая же, как и при установке выключателя на фазе. Однако в первом случае светильник всегда находится под напряжением. Поэтому существует вероятность, что при выполнении работ человека «ударит током». Это может произойти во время замены перегоревшей лампы или в процессе подключения осветительного прибора. Кроме того, при повреждении изоляции или электросоединений внутри люстры существует вероятность замыкания проводника на корпус. В этом случае во время соприкосновения со светильником человек почувствует сильный электрический разряд. Его последствия могут быть даже смертельными при определенных условиях. Поэтому советуем заранее проверить какой провод разрывает выключатель и если там ноль, то поменять его на фазу в распределительной коробке.

Виды соединения проводов

Необходимо выполнять соединение проводов по существующим правилам. Ведь такие места отличаются большим сопротивлением, что приводит к их сильному нагреву. Правильное соединение обеспечит безопасное и безаварийное использование светильника. Выполняется такая работа с помощью:

1. Пайки, которая осуществляется после скручивания проводов, но при наличии опыта, припоя, флюса и горелки.
2. Сварки, выполняемой после скрутки однородных жил и с помощью специального трансформатора. Работы проводятся при использовании электродов и средств защиты (очки, перчатки).
3. Опрессовки, осуществляемой пресс-клещами при использовании соединительных медных, алюминиевых или медно-аллюминиевых гильз.
4. Болтов, позволяющих соединить провода из меди и алюминия. Однако между жилами обязательно нужно проложить шайбу из стали.
5. Винтовых клеммников, используемых при соединении однородных и разнородных жил.
6. Колпачков СИЗ из пластика с внутренними пружинами, сжимающих и фиксирующих однородные провода.
7. Самозажимных клемм, позволяющих выполнить быстроразъемные соединения однородных и разнородных проводов путем отжатия специальных рычажков на изделиях.

Важно! Соединять напрямую провода из алюминия и меди нельзя, потому что материалы несовместимы гальванически. В месте их контакта даже при небольшом уровне влажности начинает происходить электрохимическая реакция. В результате соединение окисляется и начинает нагреваться. Это приводит к оплавлению изоляции, короткому замыканию или отгоранию провода.

Виды подключения



Если в светильнике два провода, выполняется простое подключение люстры к фазе и нулю. При этом неважно, куда какая жила будет подсоединена. Из потолка также может выходить две фазы при установленном двухклавишном выключателе. В этом случае проводники объединяют с последующим соединением с одним из проводов светильника. Такой вариант позволит включать люстру любой клавишей, а выключать — сразу двумя. Можно также одну фазу заизолировать, а вторую — соединить с проводом светильника. При таком исполнении свет будет зажигаться исключительно одной кнопкой выключателя.

Подключение к одинарному выключателю

Существенно упрощается установка люстры своими руками, если из потолка выходит два провода, один из которых разрывается выключателем. Однако в светильнике их может быть много. Когда провода в люстре только двух цветов, сначала оголенные концы проводников с одноцветной изоляцией скручиваются. Потом они соединяются с потолочной фазой или нейтралью. Со вторыми одноцветными проводами в светильнике выполняются точно такие же действия. По этой схеме подключения происходит одновременное включение всех лампочек в осветительном устройстве.

Видео подключения люстры к одинарному выключателю

Как подсоединяется светильник к двойному выключателю

Часто выполняется подключение люстры с 5 рожками. Нередко также требуется установить трех- или четырехрожковый светильник. При этом на стене устанавливается двухклавишный выключатель. Для всех таких осветительных приборов используется одна и та же схема подключения.

В каждом рожке светильника находится два провода разного цвета. Чтобы правильно повесить люстру и провода подключить к двойному выключателю, нужно их соединить с одной нейтралью и двумя фазами в потолке. Другими словами, необходимо электропровода в светильнике разделить на три группы. Такая схема подключения позволяет зажигать каждой клавишей выключателя определенное количество ламп в осветительном приборе. При этом разбивку проводников на две группы выполняют произвольным образом на свое усмотрение.

Видео подключения люстры к двухклавишному выключателю

Подключение люстры с вентилятором

Сейчас модно устанавливать потолочный осветительный прибор, совмещенный с вентилятором. Такое устройство будет особенно полезно в жаркую погоду. Перед подключением вентилятора с люстрой нужно изучить паспорт прибора. Из него можно узнать цветное обозначение электропроводов. В паспорте также указывается схема подключения.

Запускать вентилятор можно вместе с включением ламп или отдельно от них. В первом случае устанавливается одинарный выключатель, а во втором — изделие с двумя клавишами, которое разделяет фазу на два проводника.

Подключение LED люстры

Сейчас модно также устанавливать светильники с диодами. Они потребляют минимум электроэнергии и излучают интересный свет. Подключение светодиодной люстры осуществляется по схеме из паспорта. Для работы диодных элементов требуется низковольтное питание. Для его получения используется понижающий трансформатор, входящий в комплект осветительного прибора. Именно на него приходят 220 В из домашней электросети.

Подключение люстры с ПДУ

Схема подключения люстры с пультом отличается присутствием блока управления. Им оснащаются определенные модели светодиодных и галогенных светильников. Само подключение выполняется путем соединения двух свободных концов проводов в осветительном приборе с фазой и нейтралью на потолке. Легкость процесса объясняется тем, что производители еще во время изготовления люстры с пультом собирают всю схему в заводских условиях. Она полностью готова к подключению.

Примечание! У светильника с пультом всегда имеется третий тонкий проводник. Этот провод выполняет функцию антенны, благодаря которой осуществляется связь пульта и управляющего блока.

Заключение

Во время соединения проводов необходимо соблюдать существующие правила. Нельзя допускать прямого контакта алюминия и меди. Для соединения таких жил проще всего использовать клеммники. Чтобы не допустить ошибки при установке люстры, рекомендуется сначала изобразить на бумаге схему подключения.

---

Если остались вопросы, задавайте их комментариях. Мы постараемся дать развернутый ответ на них.

Поделиться

The Project Lady — Как перепаять провода люстры и выключить светильники

В этом посте я покажу вам, как полностью перепаять провода люстры И как ее повесить.

*Если вы только хотите знать, как выключить осветительные приборы, прокрутите вниз!*

 Я нашел эту люстру в Habitat for Humanity за 20 долларов, от которой я не мог отказаться.

Это были уродливые брызги зеленого и черного цвета, но баллончик с краской мог бы исправить это очень хорошо!

Я почистил и подвесил люстру, чтобы покрасить ее масляной бронзой. Сразу стало лучше смотреться! Довольный собой, я взял его внутрь после того, как он высох, забрался на свой обеденный стол, чтобы подержать его. Я, наверное, пробормотал, когда понял, что цепочка НАМНОГО коротка! Как это прошло мимо меня? ак! Что ж, я думаю, добавить новые провода и удлинить цепь было бы не так уж и безумно! Я изучил его, и все, что мне нужно было сделать, это протянуть новый основной провод через средний стержень, получить более длинный заземляющий провод и металлическую цепь!

 Я пошел в Home Depot и купил все необходимое, ТОГДА я открыл колпачок, в котором были заключены провода….

О боже… похоже, кто-то сделал там свою грязную работу. Видите обрезанный провод с левой стороны? Что это такое? Был изолентой отмечен новый комплект проводов, который кто-то вставил. Я не мог повесить это, зная, что провода внутри шаткие, так что я отправился за дополнительными расходными материалами и подумал, что это будет отличная возможность сделать пост о тотальная переделка люстры – вам не повезло!

Пожалуйста, обратите внимание: все люстры разные, и вам потребуется найти эти различия и изменить свои методы и список поставок из того, что я показываю вам здесь.

Внимание: пожалуйста, убедитесь, что ваша люстра не подключена к какому-либо источнику питания во время работы с ней. Выключая светильники с потолка, проверьте и еще раз убедитесь, что выключатель выключен.

Люстра, которую мы установили, когда мы впервые въехали, имела около 15 розеток и 2 разных яруса (я, вероятно, не стал бы переделывать что-то такое большое — удачи всем, кто попытается это сделать)!

С самого начала следует обратить внимание на то, с какими сокетами вы имеете дело. Мои оригинальные (слева) были предварительно подключены, и я не мог установить в них новые провода, поэтому я купил замену (справа) в Home Depot, где есть винты для крепления новых проводов. Ваши розетки могут быть разной высоты — убедитесь, что вы получаете именно то, что вам нужно.

Еще одна вещь, которую нужно знать, это то, что означает цвет электрических проводов. Эта статья полезна и эта диаграмма:

Итак, теперь мы знаем, что имеем дело с белыми (нейтральными) проводами и черными (питание — «горячие») проводами.

ПРИНАДЛЕЖНОСТИ, КОТОРЫЕ Я ИСПОЛЬЗОВАЛ:

– провод лампы для основного стержня*

– черно-белый провод калибра 18 для розеток*

– провод заземления*

– более длинная цепь крепления (если вы удлиняете)

– сменные насадки (при необходимости)

— колпачки для гаек проводов (я использовал существующие)

— жесткая леска для продевания проводов

— кусачки/инструменты для зачистки проводов

— нож Xacto или другой тип

— припой утюг (по желанию)

* купите провод на несколько футов длиннее, чем вы думаете, что вам нужно, просто чтобы быть в безопасности — это очень недорого!

 Вот крупным планом провода — многожильные, калибр 18.

Отвинтите колпачок со всеми вашими проводами и снимите гайки. Отсоедините все провода друг от друга.

Отвинтить розетки от люстры.

Чтобы продеть новые провода, используйте старые провода, которые вы будете вытягивать. На картинках я использовал толстую рыболовную нить, привязанную к нижние концы старого и к верхним концам нового   НО вы можете пропустить рыболовную леску и сложить старые концы поверх новых концов проволоки (ДУХ, жаль, что я не додумался до этого раньше!  Однако , я поумнел и сделал это для основного провода)! Не обрезайте новые провода до получения указаний.  СОВЕТ: чтобы новые провода не соскальзывали с вашей струны (старые проволоки) и чтобы они поместились в узком канале, оголите концы примерно на 3/4 дюйма и сложите их поверх вашей струны (старые проволоки). Будьте осторожны, когда зачищаете провода, потому что вы можете использовать эти концы для обмотки новых розеток!

Вот старые провода выдергиваются…

 … и протягиваются новые провода. Я оставил примерно 4 дюйма провода, свисающего из гнезда…

 …затем обрезал нижние концы длиннее, чем я думал, что мне нужно, около 8 дюймов, чтобы быть в безопасности.

 Вот как выглядит нижняя часть моей люстры со всеми свежими розетками. Давайте займемся этим основным проводом сейчас! СОВЕТ: посмотрите, как у заземляющего провода есть большая клемма, которая прикрепляет его к резьбовому стержню? Мы собираемся сделать свой собственный через несколько минут.

Если вы добавляете новую цепочку для длины, сделайте это сейчас. Вам понадобится хороший захват с помощью 2 наборов плоскогубцев, чтобы открыть звенья цепи — лучше всего для этого подходят плоскогубцы!

 Зачистите концы новых черных проводов и протяните их через новый заземляющий провод, как и раньше для розеток…

 … вместо того, чтобы возиться с леской, я использовал старый заземляющий провод и обернул его вокруг. Обязательно продевайте новые провода через каждые несколько металлических звеньев цепи вверху.

 Теперь, когда новые провода полностью продеты, можно заняться заземляющим проводом. Помните, я упоминал, что мы будем делать собственный «терминал»? Что ж, вы можете сделать это, просто свернув провод в круг размером с резьбовой стержень…

 …но я пошел дальше и использовал припой и утюг, чтобы сделать более прочный вывод (не обязательно… просто дополнительный шаг) .

 Наденьте оригинальную гайку на резьбовой стержень, чтобы закрепить заземляющий провод. Используйте свой нож Xacto (или другой нож), чтобы ОСТОРОЖНО срезать середину основных концов проводов, чтобы разделить их на части. Вы же не хотите прорезать резину и обнажить провода!

Давайте пока перейдем к розеткам!

 Если ваши гильзы такие же, как у меня, они не открутились изящно, а вместо этого сняли с них резьбу всего стержня и крышки гильзы!

Перед тем, как продолжить, используйте плоскогубцы с длинными концами, чтобы убедиться, что резьбовой стержень и болт затянуты.

 Ваши концы уже должны быть зачищены на 3/4 дюйма с первых шагов, но если вам нужно подрезать и привести их в порядок, сделайте это! Скрутите концы проводов, чтобы они были тугими.

Проденьте концы через основание розетки и получите белый конец рядом с серебряным винтом (нейтральный) и черный конец рядом с золотым винтом (горячий) . Изогните провода так, чтобы они шли от левой стороны винта к правой. Это предотвратит его соскальзывание при затягивании.

 Оберните концы вокруг винта — убедитесь, что провода имеют хороший контакт с винтом и не выскальзывают. От белого к серебру.

Черный к золоту.

На этом рисунке я показываю, как левой рукой тяну провода у основания, а другой ввинчиваю розетку. СОВЕТ: поскольку вы будете вкручивать розетку с подключенными проводами, имеет смысл, чтобы они были туго намотаны внутри из-за всех поворотов. Я намотал свои розетки в обратном направлении, прежде чем прикручивать их, чтобы после их прикручивания провода не были туго закручены внутри (и, возможно, со временем откручивались от напряжения).

Не забудьте снова надеть картонный изолятор!

 Сокеты = готовы!

 А теперь займемся всеми этими проводами внизу! Я обрезал их так, чтобы они были одинаковой длины — около 4 дюймов.

 Зачистите концы всех проводов примерно на 1 дюйм. Здесь я зачистил больше, чем розетки, потому что так много проводов соединено вместе, что я хотел, чтобы они лучше соединялись друг с другом.

 На ваших основных проводах, которые вы разделили ранее, вы должны заметить, что одна сторона имеет ребра и имеет более квадратную форму, а другая сторона закруглена и гладкая. Это позволяет вам узнать, что такое нейтральный и горячий провод, особенно при подключении к потолку (поскольку они не имеют цветовой кодировки).

Соберите все белые провода так, чтобы главный конец провода имел ребра . Скрутите все концы вместе по часовой стрелке и накрутите на концы гайки.

 Проделайте то же самое с черными проводами , но с гладким основным проводом .

Протолкните провода вниз и снова закрутите крышку.

 Теперь пора разобраться с существующим чудовищем на потолке. Выключите выключатель и дважды проверьте, действительно ли он выключен!

 Отвинтите крышку на потолке и протяните провода вниз, чтобы с ними можно было работать.

Отвинтите гайки проводов и размотайте провода друг от друга. Снимите старое приспособление, отвинтив весь серебряный кронштейн (проще, чем откручивать его за стержень с резьбой в центре).

 Обязательно потяните верхнюю часть люстры так, чтобы она была плотной (как будто она свисает с потолка), чтобы вы могли обрезать провода до нужной длины в верхней части — около 8 дюймов в длину. ПРЕДУПРЕЖДЕНИЕ: если в вашей цепи есть КАКОЕ-ЛИБО провисание, вы можете легко обрезать провода слишком коротко!   Обрежьте центр провода, разделив его пополам, как и раньше.

 Зачистите концы черных проводов длиной около 1 дюйма и скрутите жилы вместе.

 Я прикрепил светильник к потолку. Вешаться одной может быть очень неловко — я просто не могла дождаться, когда мой муж вернется домой!

 Вы заметите, что на моем серебряном кронштейне рядом с ним есть отверстие с надписью «GND». На многих светильниках есть винт, к которому можно прицепить заземляющий провод, однако мой заземляющий провод уже прикручен к металлической пластине в потолке.

 Многократно обмотайте заземляющий провод вокруг заземляющего провода, ведущего к потолку, чтобы обеспечить хороший контакт. Помните, что ваш черный ребристый провод является нейтральным и идет к БЕЛОМУ , а гладкий черный провод горячий и идет к ЧЕРНОМУ .

 Прикрепите гайки и втяните шнуры к потолку. Крышка с накладкой и ВАЛЛАХ!!!

Мне так нравится! Все дополнительные деньги и время стоили того, чтобы сделать этот проект правильно!

Заинтересованы в перекручивании лампы? Кликните сюда.

Подвесные люстры: как установить и подключить люстру

Как повесить люстру



Замена светильников путем подвески люстр в вашем доме — это простой способ придать любой комнате свежий, обновленный вид. Тем не менее, многие люди избегают этой задачи, потому что считают, что навешивание люстр — сложный процесс, который следует доверить профессионалам. На самом деле, вы можете быть удивлены, узнав, что повесить люстру — относительно простая задача своими руками, которую можно выполнить всего за пару часов.

Итак, как повесить люстру? В этом руководстве мы рассмотрим все тонкости установки люстры, и к концу вы будете готовы повесить свою новую люстру, как эксперт.

Прежде чем приступить к работе, проверьте, какой вес может выдержать ваше нынешнее потолочное крепление, чтобы убедиться, что оно выдержит выбранный вами новый осветительный прибор. Если ваша новая люстра слишком тяжелая, вам нужно сначала установить дополнительные опоры.

Теперь приступим.

Подвешивание люстры на цепочке

Самый распространенный способ подвешивания люстры — это цепочка, которая крепится к потолку. Выполните следующие действия, чтобы успешно установить свой.

Шаг 1. Отключите электричество

Поскольку вы будете работать с электрическими проводами, вам нужно отключить электричество в помещении, где вы работаете. Это легко сделать, отключив главный выключатель. Прежде чем приступить к выполнению каких-либо работ, нажмите выключатель освещения, чтобы убедиться, что питание выключено.

Шаг 2. Демонтируйте старую люстру

Если старая люстра все еще на месте, ее необходимо снять.

Во-первых, вам нужно будет открутить навес или снять декоративную пластину на потолке, чтобы у вас был доступ к электрической коробке. Получив доступ к электрической коробке, раскрутите соединительные провода и снимите люстру с крепления.

Шаг 3. Осмотрите и подготовьте потолочную электрическую коробку

Перед тем, как повесить люстру, вам нужно осмотреть электрическую коробку и внести необходимые коррективы. Начните с затягивания всех винтов, чтобы прикрепить его к потолку. Затем осмотрите провода, которые будут питать ваш новый осветительный прибор. Если они повреждены или изношены, вам нужно будет обрезать провода и изоляцию с помощью инструмента для зачистки проводов, чтобы подготовить соединение.

Шаг 4. Сборка подвесной люстры

Вероятно, перед установкой люстру потребуется собрать. При сборке следуйте инструкциям производителя.

Шаг 5. Как повесить цепочку для люстры

При измерении цепи необходимо учитывать два различных фактора. Во-первых, измерьте высоту потолка вашей комнаты — на каждый фут высоты потолка должно приходиться 3 дюйма цепи. Это означает, что люстра в комнате с потолками высотой 10 футов должна иметь длину цепи около 30 дюймов.

Если ваша новая люстра будет висеть в столовой, также учитывайте размер люстры в пропорции к обеденному столу. Если у вас есть большая люстра или высокий стол, стандартная практика 3 дюйма на фут может привести к тому, что он будет висеть слишком низко. Вы захотите учесть дополнительные 4 дюйма цепи для петли для подвешивания, а также одно звено цепи.

После того, как цепь обрезана до нужной длины, проволока должна быть пропущена через каждое второе звено цепи, ведущее к потолку.

Шаг 6. Прикрепите люстру к электрической коробке

К вашей люстре прилагаются инструкции производителя о том, как прикрепить ее к потолку. Скорее всего, это будет один из двух процессов:

● Установите скобу на электрическую коробку и зацепите конец люстры за скобу.

●Прикрепите монтажную штангу к монтажной ленте на потолочной коробке. Затем это покрывается навесом.

Шаг 7. Подсоедините все провода

У вашей люстры, скорее всего, будет черный и белый провода. Присоедините конец черного провода от люстры к черному проводу от потолка и повторите процесс для белого провода. Аккуратно уложите провода в электрическую коробку и накройте ее плафоном люстры или декоративной пластиной.

Более подробные инструкции по подключению можно найти ниже.

Шаг 8: Выберите лампы

Наконец, выберите тип ламп, которые вы хотите установить в новую люстру. Различные типы ламп излучают разные типы света и могут изменить ощущение вашей комнаты. Если вы ищете яркий, прямой источник света, светодиодные лампы будут вашим лучшим выбором. Но если вы предпочитаете более теплый естественный свет, галогенные лампы дадут вам желаемую атмосферу. Ваша люстра может даже быть совместима с интеллектуальными системами освещения.

Наконец-то вы можете восстановить электричество в комнате, в которой работаете, и наслаждаться новой люстрой.

Как повесить люстру на крючок

Подвешивание люстры на крючок может придать осветительному прибору дополнительный стиль, но это немного меняет процесс установки. Выполните следующие действия, чтобы успешно установить крючок и научиться подвешивать люстру.

Шаг 1. Учитывайте вес вашей люстры

Прежде чем приступить к работе, определите вес вашей люстры. Вам необходимо убедиться, что крюк и поддерживающее оборудование способны безопасно удерживать вес осветительного прибора.

Шаг 2. Используйте правильное установочное оборудование для вашей монтажной поверхности

Производители обычно включают несколько различных типов установочного оборудования для разных монтажных поверхностей. К ним относятся:

● Остроконечная вставка с резьбой, предназначенная для использования в древесине и пластике

● Барашковая гайка, предназначенная для использования в полых поверхностях, таких как шлакоблок

Шаг 3. Просверлите отверстие

найдите деревянные обвязки или балки на потолке, которые могут поддерживать вашу новую люстру. Затем просверлите отверстие в деревянной поверхности. Просверлите отверстие меньшего диаметра, чем сам винт, чтобы у резьбы было достаточно материала, за который можно было бы зацепиться и безопасно поддерживать подвесную люстру к потолку.

Шаг 4: Установите вставку

Во-первых, вам нужно продеть вставку в крючок. Затем вкрутите вставку в потолок до упора. Основание крюка должно быть плотно прижато к потолку.

Шаг 5: Проверка крюка

Потяните крюк с усилием, превышающим силу, которую может приложить к нему ваша люстра. Если крючок выпадет, вам нужно будет переустановить его, используя еще меньшее отверстие для резьбы. Если он держится, вы можете приступить к установке люстры и повесить ее на крючок.

Как подключить люстру

Для большинства людей подключение новой люстры — самая пугающая часть всего процесса. Но как только вы знаете, что ищете, процесс подключения становится простым и быстрым.

Обычно два или более провода соединяют осветительную арматуру с электрической коробкой. Как правило, эти провода имеют цветовую маркировку или буквы на них, чтобы их было легко идентифицировать. Если вы не видите никаких отличительных меток на своих проводах, просто используйте кусочки цветной ленты, чтобы пометить их в процессе установки.

Когда вы будете готовы приступить к подключению люстры к распределительной коробке, выполните следующие действия:

Шаг 1. Намотайте заземляющие провода на заземляющий винт заземляющий провод. Найдите заземляющий винт (обычно зеленый) и оберните вокруг него оба оголенных медных провода, убедившись, что они соприкасаются друг с другом.

Шаг 2. Подготовка изолированных проводов

Затем снимите примерно полдюйма изоляции с проводов люстры, чтобы обеспечить достаточно места для надежного соединения.

Шаг 3: Подсоедините провода

Руководствуясь цветами или буквами, подсоедините провода от люстры к проводам электрического блока. Оберните концы вокруг друг друга несколько раз, чтобы создать надежное соединение.

Подвешивание люстры снаружи

Если вы планируете повесить люстру на террасе или террасе, вам необходимо приобрести люстру, специально предназначенную для использования на открытом воздухе. Эти люстры сделаны так, чтобы противостоять элементам и выдерживать намокание.

Обратите внимание, что уличная люстра имеет следующие характеристики:

● Изготовлена ​​из устойчивого к атмосферным воздействиям материала

● Герметичная схема

● Толстый шнур с покрытием

● Переключатель с резиновым покрытием

Кроме чан сам дельер, Процесс установки уличной люстры такой же, как и для внутренней люстры.
