способы соединения проводников согласно ПУЭ
Работа с электричеством требует внимательности. Если досконально разобраться в предстоящем процессе, то все можно сделать самостоятельно. Многие домашние мастера не знают, как в коробке соединить провода, ведь существует несколько способов решения поставленной задачи. Следует признать, что от качества соединения зависит работоспособность всей проводки.
- Назначение распредкоробки
- Виды соединений
- Скрутка и опрессовка
- Пайка и сварка
- Винтовые зажимы и болтовые соединения
- Монтаж коробок

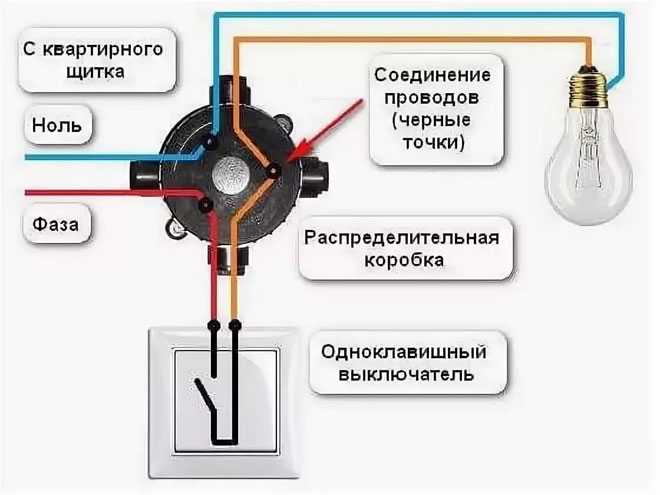

Назначение распредкоробки
От электрощитка провода расходятся по всему помещению. В каждой квартире обязательно есть несколько точек подключения — розетки и выключатели. Чтобы собрать все провода в одном месте и тем самым упростить обслуживание проводки, применяются распределительные коробки. В них заводятся проводники от всех подключенных устройств, а затем соединяются.
Необходимо выполнять соединение проводов в распределительной коробке согласно ПУЭ (Правила устройства электроустановок).
Это простой электротехнический аксессуар, который можно использовать для ведения скрытой и открытой проводки. Коробки имеют круглую либо прямоугольную форму. Благодаря их использованию можно получить следующие преимущества:
- Увеличивается ремонтопригодность проводки, так как доступ ко всем соединениям проводников открыт.
- Повышается уровень пожарной безопасности.
- Сокращаются финансовые затраты и упрощаются электромонтажные работы.
Виды соединений
Чтобы соединять провода в распределительной коробке, можно воспользоваться одним из нескольких способов. Все они позволяют обеспечить надежный контакт проводников и домашний мастер вправе выбрать наиболее удобный.

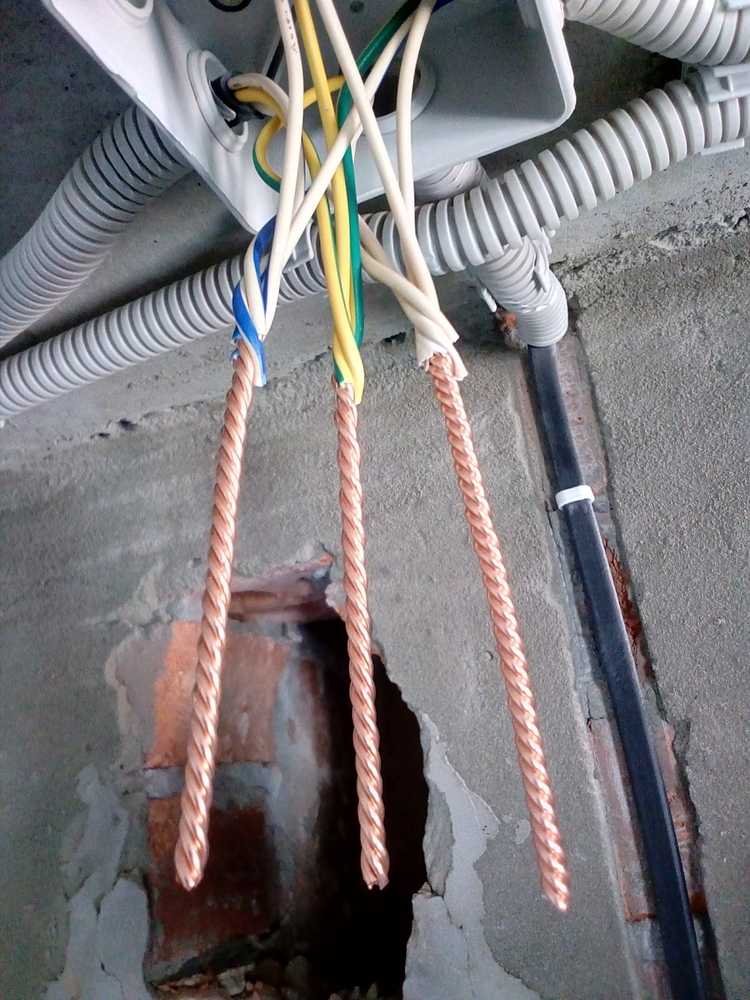

Скрутка и опрессовка
Сразу следует сказать, что сейчас использование скрутки проводов в распределительной коробке запрещено, так как этот метод признан самым ненадежным.
Решив выбрать такое соединение, электрик принимает на себя ответственность за возможные последствия. При этом сам метод подключения проводников крайне прост. Сначала с проводников нужно снять слой изоляции на длине около 1 см, после чего аккуратно накрутить провода друг на друга. При соединении проводов сечением менее 1 мм, нужно сделать 5 или более витков. Если подключаются более толстые кабеля, то минимальное количество витков составляет 3.
Опрессовка сегодня пользуется большой популярностью. Для выполнения соединения этим способом применяются специальные гильзы, диаметр которых подбирается в соответствии с размером пучка проводников.
Также важно использовать гильзы, изготовленные из того же материала, что и токоведущие жилы. Обжим гильзы выполняется с помощью специального инструмента.
Некоторые домашние мастера используют для этого обычные пассатижи, но качество такого соединения будет ниже. Для проведения работ нужно сначала снять с проводов изоляцию, после чего скрутить их и ввести в соединитель.
Пайка и сварка
После соединения проводников с помощью сварки получается практически целый провод. В результате такому месту соединения не страшны различные негативные факторы внешней среды. Однако по причине необходимости использования специального оборудования, этот метод подключения пользуется наибольшей популярностью среди профессиональных электриков. Создать сварное соединение можно с использованием следующих инструментов:
- Сварочного аппарата мощностью не менее 1 кВт.
- Флюса.
- Угольного электрода.
После снятия изоляционного слоя с проводов, их оголенные участки требуется зачистить до блеска, используя для этого наждачную бумагу. На следующем этапе выполняется обычная скрутка. Затем в углубление электрода насыпается флюс и после включения сварочного аппарата, электрод прижимается к проводникам.
Когда в месте соединения появится контактная точка в форме шарика, усилие снимается. На финальном этапе нужно зачистить место сварки от остатков флюса и покрыть его лаком.
Алгоритм действий при соединении проводников пайкой аналогичен. Различия между этими двумя способами заключаются в используемых инструментах и материалах.
Хотя соединение пайкой является довольно надежным и долговечным, его не рекомендуется использовать в местах, где проводники могут сильно нагреваться или возможны значительные физические нагрузки.
Винтовые зажимы и болтовые соединения
Использование контактных винтовых зажимов позволяет надежно соединить не только однородные токоведущие жилы, но и разнородные провода. При этом стоимость таких зажимов невысока, что и сделало метод довольно популярным. Все работы выполняются за два этапа:
- С проводников снимается изоляция на длине примерно в 5 мм.
- Оголенные части проводов вставляются в зажим и затягиваются винтами.
Чтобы не нарушить целостность токоведущих жил, нужно контролировать усилие зажима. В первую очередь это касается работ с алюминиевыми проводами.
Болтовые соединения отличаются высокой надежностью, но при этом оказываются громоздкими. Если используется этот метод, то нужно правильно выбрать распредкоробку. Современные модели чаще всего имеют небольшие габариты.
Также стоит отметить и самозажимные соединения, которые стали весьма популярными в последние годы. Такие зажимы не только просты в использовании, но и содержат внутри специальный состав, предотвращающий окисление проводников. После того как с проводов была снята изоляция, нужно поднять рычажок клипсы. Когда в нее будет введен оголенный конец кабеля, рычажок опускается и происходит соединение.
Монтаж коробок
Для создания качественной проводки в помещении недостаточно знать, как правильно соединить провода в распределительной коробке.
Крайне важно уметь установить саму распредкоробку. В квартирах и частных домах чаще всего используется скрытая проводка, так как она не портит интерьер помещения. Сначала на стены нужно нанести разметку, обозначив точки монтажа электрооборудования и пути прохождения проводников.
В результате можно легко рассчитать необходимое количество материалов. Также желательно составить схему электросоединений, чтобы упростить процесс подключения электроприборов. На следующем этапе в поверхности стен следует сделать штробы с помощью специального инструмента — штробореза. Кроме этого, нужно вырезать ниши для установки коробок, выключателей и розеток. Чаще всего распредкоробки для скрытой проводки устанавливаются на алебастр.
Когда все работы по укладке проводников и установке электрооборудования завершены, необходимо выполнить подключение проводов в коробках одним из рассмотренных способов. На финальном этапе подключаются розетки и выключатели, а затем выполняется проверка работоспособности всей системы.
Зная особенности монтажа распределительных коробок и правила соединения в них проводников, все работы могут быть выполнены самостоятельно. Они не отличаются высокой сложностью и проблем возникнуть не должно.
Соединение проводов в распределительной коробке
Первые этапы ремонтных работ разных объектов или строительства дома на первых этапах обязательно организуется электрическая сеть. Определяют место установки выключателей, розеток, распредкоробок и так далее. По объекту пролегает сеть с большим количеством ответвлений для домашних и осветительных приборов. Она состоит из проводов, которые выбирают по сечению. Обязательно учитывают будущую нагрузку и прокладывают по конкретным нормативам. Важно правильно сделать совмещение проводов в распредкоробке. Существуют разные варианты, но идеального нет. У всех способов есть свои отличительная специфика.
Важное о распределительной коробке
Провода от электрощита разводятся по помещениям объекта, при этом в каждом присутствует ни одна точка. Для централизации в одном месте и стандартизации стыка проводников применяют распределительные коробки. Либо они носят иное наименование – разветвительные или распаечные. В них сосредоточены проводники всех устройств расхода энергии.
Провода прокладывают согласно четким требованиям, которые прописаны в ПУЭ (правила установки электрических установок). То есть все стыковки и разветвления выполняют исключительно в распаечной коробке. Проводники идут сверху стены не меньше чем в 150 мм от потолочного покрытия. При достижении кабеля области разветвления его спускают прямо вниз. В области ответвления ставят коробку.
Разветвительные коробки приносят следующие результаты:
- экономия трудозатрат и денег при прокладке проводов;
- повышение степени пожаробезопасности;
- простота технического обслуживания за счет концентрации стыковок в одном месте;
- облегчение ремонта электроснабжения, поскольку объединения легкодоступны и найти поврежденное место легче.
Распаечная коробка бывает округлой либо прямоугольной. Как правило, она имеет 4 вывода, однако могут быть и дополнительные. Они оснащаются резьбой либо штуцером для крепления гофрированного шланга. Труба из пластика либо гофрированный шланг сильно облегчают монтаж и смену провода. В последнем случае нужно только отсоединить их от коробки и потребителя, и извлечь. После замены все возвращают на место. Когда провода находятся в штробе, то придется разбить штукатурку. Это намного сложнее.
Разветвительные коробки делятся по виду монтажа:
- Внутренние. Для них в стенке делают углубление, но крышка остается сверху. Ее устанавливают наравне с отделочным материалом. Можно покрыть ее декоративными панелями
- Внешние. Когда условия и глубина стен не дают возможности установить коробку внутри, ее закрепляют сверху.
Варианты совмещения проводников
Есть разные варианты стыковки. На выбор влияют такие факторы как:
- соответствие/несоответствие сечения;
- число проводов;
- условия эксплуатации;
- материал жил.
Рассмотрим особенности всех возможных техник.
Клеммы-колодки
Существуют различные виды клеммников – винтовые и с зажимами. Однако они имеют аналогичное устройство. Есть крепежная система и пластина/гильза из меди. Особенность устройства – при вставке в конкретное место нескольких проводников происходит их прочное соединение. Установка максимально легкая.
Винтовые колодки оснащены корпусом из пластика. В нем имеется контактная пластина. Клеммники бывают с открытыми и скрытыми контактами. В гнездо вставляют проводник до 10 мм, у которого убрана изоляция. Его зажимают отверткой или винтом. Минус состоит в неудобстве соединений множества проводов. Попарное расположение контактов влечет затруднения, когда нужно соединить больше 3 проводов. Но их разрешено применять в ветках, где наблюдается большое потребление энергии.
Клеммы WAGO
Колодки с пружинами WAGO – это популярные изделия для стыковки проводов. Они отличаются тем, что соединение осуществляется посредством особого механизма.
Устройство имеет рычаг, позволяющий закрепить проводник без потери его целостности. Сначала с проводов убирают слой изоляции, жилы направляют в отверстие колодки.
Производители выпускают одноразовые и многоразовые WAGO. В первом случае их используют один раз, при замене проводки они становятся непригодными. Второй вариант стоит дороже, однако его легче снимать и потом разрешено применять снова.
Преимущество клемм ВАГО:
- Есть углубление для индикационной отвертки для того, чтобы контролировать работу электросети.
- Прочность креплений.
- Простая и быстрая установка.
- Небольшие размеры клемм.
- Есть возможность соединений большого количества жил.
- Стыковать можно провода и из одного материала, и из разных.
- Отсутствие обрывов тонких жил при фиксировании многожильных кабелей.
Из минусов стоит выделить только высокую цену устройств.
Самоизолирующие зажимы (СИЗ)
СИЗ – изоляционный стыковочный зажим в виде колпачка из пластика.
В нем есть особая пружина, посредством которой фиксируют провода.
Преимущества таких устройств:
- множество цветовых расцветок, благодаря чему можно отмечать заземление, ноль и фазу;
- простая установка;
- материал изготовления из не горючего пластика, соответственно, нет риска возгорания проводке в соединительной области;
- доступная цена.
Все же СИЗ отличаются слабыми изолирующими и фиксирующими качествами, недопустимостью использования при состыковке проводов из меди и алюминия.
Гильзы
Стыковка проводов посредством гильз предполагает распределение очищенных жил в специальной трубке (гильзе). Потом ее обжимают и обрабатывают изолирующим материалом в виде стандартной изоленте, термоусадочной трубки. Есть возможность вводить провода и с одного конца, и с двух. Первый вариант предполагает, чтобы совместное поперечное сечение не превышало значение гильзы. Гильзы являются одноразовыми. Для соединения нужен специальный инструмент, а сам процесс достаточно трудоемок.
Скрутка
Это самая распространенная техника, только она не такая уж надежный. Его не рекомендует ПУЭ, поскольку не формируется качественный контакт. Есть риск перегрева и возгорания. Эту технику можно применять в качестве временного. Но даже тогда надо соблюдать правила. Скрутки 1-жильных и многожильных проводников схожи, но есть отличия.
Многожильные провода скручивают следующим образом:
- Зачищение изоляции на 40 мм.
- Раскрутка проводов на 20 мм.
- Соединение до стыка не раскрученных проводов.
- Закручивание вручную жилок.
- Затягивание скрутки пассатижами либо плоскогубцами.
- Изоляция термоусадочной трубкой либо изолирующей лентой.
Стыковка 1-жильных проводов в разветвительной коробке более простая. Проводники, которые освобождены от изоляции, скрещивают и пальцами скручивают на всем протяжении. Пассатижами/плоскогубцами обжимают проводники около изоляции и скручивают.
Соединительное место изолируют.
Пайка
Это оптимальный способ, поскольку для него нужен только паяльник. Сначала зачищают и лудят провода. Для этого нагревают паяльник и наносят тонкий слой припоя. Проводник нагреваются паяльником и в горячем состоянии на короткое время помещают в канифоль. Затем начинают лужение. Для него надо, чтобы было немного припоя на кончике паяльника. Им просто проводят по проводнику, и он становится блестящим с металлическим отливом.
На следующем этапе выполняют стандартную скрутку проводников. Потом снова берут паяльник и припой, при этом последнего нужно уже больше, чем при лужении. Скрутку прогревают до плавления припоя. Он должен проникнуть между витками и обволочь область скрутки. Тем самым обеспечивается надежность контакта.
Такой вариант невыгоден тем, что требует много времени, в сравнении со стандартной скруткой. Более того он отличается сложной ремонтопригодностью. Спаять провода проще, чем распаять.
Зажим «орех»
Это зажим кабеля с 2 пластинами и 4 болтами по углам.
Для начала удаляют изоляцию, потом фиксируют проводники в пластине, по завершении покрывают оболочкой из карболита.
Преимущества зажима «орех»:
- высокое качество изоляции;
- есть возможность соединять различные материалы;
- легкость работ;
- небольшие затраты.
Но со временем крепления ослабевают, поэтому их необходимо периодически подтягивать. Из-за больших размеров такой зажим редко применяют в распредкоробке.
Стыковка болтами
Они позволяют создать в разветвительной коробке крепкую стыковку проводов из разнообразных материалов. Новые коробки отличаются компактностью, поэтому зачастую подобное соединение трудно реализовать. Но старые образцы вполне позволяют применять эту технику.
Кроме болта нужно подготовить гайку и 3 шайбы из стали. Скручивают зачищенные части в виде кольца. Затем на болт надевают:
- шайбу;
- кольцо 1 жилы;
- шайбу;
- кольцо 2 жилы;
- шайбу;
- гайку.
Благодаря такой пирамидки этот метод считается громоздким и для стыковки ряда пар не подходит.
Таким образом, есть всевозможные вариации объединения проводов в разветвительной коробке. Оптимальный способ выбирается по удобству монтажа и стоимости. В любом случае важно обеспечить безопасность, длительный эксплуатационный срок, надежность и качество стыковки. При отсутствии опыта работ с электрикой рекомендуется прибегать к услугам специалистов, иначе неправильный монтаж приведет к возгоранию.
Сколько электрических проводов в распределительной коробке
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Как подключить распределительную коробку: выбор распределительной коробки для электропроводки, основы электрических распределительных коробок, допустимое количество проводов в распределительной коробке. |
| ||||
Размер электрической распределительной коробки и пропускная способность проводов
Электрическая часть Вопрос: Могу ли я соединить все белые и черные провода с большими гайками в распределительной коробке, если количество проводов в коробке меньше 14?
- Я подключил цепь от блока питания к трем настенным розеткам.
- Затем я проложил проводку к трем светильникам в шкафу с однополюсными выключателями и к трем светильникам в коридоре, управляемым двумя трехпозиционными выключателями в каждом конце коридора.
- Все эти переключаемые светильники соединены в одной распределительной коробке, доступной в коридоре.
- Я соединил все белые и черные провода вместе (и провода заземления) в распределительной коробке.
- Коробка представляет собой трехместную коробку с указанием емкости проводов 14AWG и 12 AWG.
- Вопросы по электрике:
- Допустимо ли подключение всех белых и черных проводов в одной распределительной коробке при использовании больших кнопочных разъемов, если количество проводов в коробке меньше 14?
- Этот метод приемлем?
- Вышеприведенная схема работает хорошо и проверяется нормально, при этом на Sperry Tester загорается один красный и два оранжевых светодиода.
История: Роберт, домовладелец из Кеннесо, Джорджия.
Ответ Дэйва:
Роберт, спасибо за вопрос по электропроводке.
Электрические распределительные коробки и корпуса
Применение: подключение распределительной коробки.
Уровень квалификации: от начального до среднего — лучше всего подходит для лицензированного подрядчика по электротехнике.
Необходимые инструменты: ручные инструменты для электриков и тестер напряжения.
Приблизительное время: Зависит от личного опыта, умения работать с инструментами, количества добавляемых розеток и доступа к местоположению новых розеток.
Меры предосторожности: Определите существующую выходную цепь, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Примечание. Установка электропроводки для дополнительных розеток должна выполняться в соответствии с местными и национальными электротехническими нормами с получением разрешения и после проверки.
Электрические распределительные коробки выбираются для конкретного типа электромонтажных работ, которые выполняются.
Как описано ниже, существует несколько типов распределительных коробок и электрических рабочих коробок. Чем конкретнее задача, тем проще определить, какой тип распределительной коробки можно использовать.
- Наиболее распространенные типы распределительных коробок и корпусов
- Соединительная коробка желоба.
- Коробка для протягивания длинной проволоки и создания петли.
- Коробка для приспособлений, обычно 3-дюймовая или 4-дюймовая круглая.
- Выключатель или розетка, обычно от 1 до 6 групп
- Типы материалов
- Металл, сталь или алюминий
- Пластик
- Стекловолокно
- Типы приложений
- В помещении – NEMA 1
- Наружная установка — NEMA 3R
- Специального назначения, например, взрывозащищенный
- Типы отделки
- Поверхностный монтаж
- Утопленный монтаж
- Врезной, монтаж заподлицо
- Типы монтажа
- Боковой гвоздь
- Гвоздь для лица
- Кронштейн
- Врезка
- Прямой монтаж через коробку или корпус
- Типы электрических коробок
- Распределительная коробка
- Коробка для розеток
- Коробка для светильника
- Коробка выключателя освещения
- Допустимое количество проводов в распределительной коробке зависит от:
- Размер распределительной коробки.
- Количество изолированных проводов.
- Количество заземляющих проводов.
- Размер или сечение проводов.
- Количество кабельных разъемов, установленных в распределительной коробке.
- Размер распределительной коробки.
- Электротехнический кодекс NEC : Как указано в Национальном электротехническом кодексе NEC, общее количество проводов, которое может быть разрешено в распределительной коробке, будет зависеть от конкретной установленной коробки и технических характеристик этой коробки, что означает общее количество кубических дюймов, зарезервированных для электрических проводов.
Коды электропроводки
Справочник кодов электрических розеток, охватывающий схемы GFCI, электрические коробки, электрические коробки , электрозаземление, электропроект, электромонтажные работы, электромонтаж подземный, электропроводка, электропроводка-код, световые коды и датчики дыма.
Электрический код количества проводов в распределительных коробках
Домашние электрические распределительные коробки
Проводка цепи
- 7 Электрический провод06 для дома8
- Для получения дополнительной информации о домашней электропроводке
Домашняя электропроводка
- Домашняя электропроводка
- Основные схемы домашней электропроводки с иллюстрациями
Вам также может быть полезно следующее:
| ||||
youtube.com/embed/QaQFZtOxGQg?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»>
| ||||||||
…и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
style=»clear: left»>Можно ли использовать распределительную коробку для удлинения проводки
Когда вы делаете капитальный ремонт дома, вы часто обнаруживаете, что ваши электрические провода слишком короткие, чтобы добраться до нужного места.
Хотя вы можете подумать, что можете соединить два провода вместе, это неверно и может привести к несчастным случаям.
Электромонтажные работы требуются по разным причинам, и энтузиасты по благоустройству дома хотят знать, как сделать это безопасно. Один из наиболее часто задаваемых вопросов касается распределительных коробок. Можно ли удлинить электрический провод с распределительной коробкой?
Можно использовать соединительную коробку для удлинения провода, но вам необходимо удобно соединить два или более проводов или кабелей с существующим проводом, а коробка должна оставаться доступной.
В нашем руководстве вы можете узнать больше о том, как добавить новый провод в дом с помощью новой распределительной коробки. К концу вы будете знать достаточно, чтобы безопасно добавить три или более проводов в существующую цепь.
Как увеличить длину электрических проводов?
Вам нужно знать, как сращивать провода, чтобы сделать модернизацию электрооборудования своими руками или просто установить светильник.
(Узнайте, как разрушить бетон с помощью химикатов)
Знание того, как правильно соединить провода с существующим проводом, гарантирует, что ремонт и модернизация электрооборудования пройдут гладко.
Перед сращиванием проводов
В наших инструкциях предполагается, что вы сращиваете вместе два провода Romex одного размера и типа.
Многие электрики предпочитают провода Romex для жилых помещений. Размер и тип провода показаны на внешней изоляции маркировкой «12/2 NMC с землей», которая показывает провод 12-го калибра с двумя внутренними изолированными жилами (черный провод «общий» и белый провод «нейтраль»). ), а также неизолированный заземляющий провод.
Другой провод Romex, используемый в жилищном строительстве:
- 12/3: Провод 12-го калибра с тремя внутренними изолированными жилами и заземляющей жилой, используемый в выключателях и осветительных приборах.
- 10/2: Провод 10 калибра с двумя изолированными внутренними проводниками и заземлением, используемый для водонагревателей.
- 10/3: Провод десяти калибра с тремя изолированными внутренними проводниками и заземлением, используемый в электрических сушилках для белья.
- 6/3: провод шести калибров с тремя изолированными внутренними проводниками и заземлением, используемый в электрических плитах и печах.
Сращивание электрических проводов Меры предосторожности
Перед работой с электрическими проводами выключите автоматический выключатель, так как электричество может привести к серьезным травмам.
Сколько проводов можно соединить в распределительной коробке?
Любые электромонтажные работы должны быть проверены квалифицированным электриком, чтобы убедиться, что они соответствуют нормам.
Распределительные коробки для электропроводки могут расширять цепи, добавлять дополнительные розетки к существующим цепям, добавлять точки освещения и передавать электричество из одного места в другое.
Они используются для безопасного соединения проводов или удлинения ответвления от электрической цепи.
Однако, если снять большую часть защитной оболочки с проводов, оголенные провода под напряжением могут быть легко видны и представляют большую опасность.
Преимущество распределительных коробок заключается в том, что все токопроводящие провода и соединители находятся внутри коробки, что исключает возможность прикосновения или повреждения оголенных проводов. (Узнайте, на какой срок годна краска)
Номинал распределительной коробки
Распределительные коробки рассчитаны на ток в амперах, чтобы защитить себя, вас и вашу домашнюю сеть. Убедитесь, что у вас есть правильный ящик для работы.
Распределительная коробка на 30 А требуется для кольцевой магистрали и радиальной цепи, хотя для цепи освещения требуется распределительная коробка на 20 А.
Ток цепи, в которой он будет использоваться, должен быть отражен в номинале. Распределительная коробка с более высоким током может использоваться в цепи с более низким током, но не наоборот:
- Кольцевая сеть и радиальные цепи = 30 А
- Цепи освещения = 20 А
Распределительные коробки поставляются с тремя, четырьмя, пятью или шестью клеммами, так что решите, какие из них вам понадобятся для вашего проекта.
Соединения выполняются на клеммах путем ввода сердечника провода с любой стороны жгута проводов, а затем завинчивания клеммы для образования надежного электрического соединителя и соединения.
Одинарный винтовой зажим имеет одну точку подключения, куда вы вводите провода с обоих направлений.
Они обычно используются в стандартных распределительных коробках и позволяют подключать кабели с большим диапазоном размеров жил, чем клеммы других типов.
Можно ли сращивать провода в распределительной коробке?
Никогда не подключайте провода вне электрической распределительной коробки. Распределительные коробки защищают соединения от повреждений и сдерживают искры и тепло, возникающие из-за неплотных соединений или коротких замыканий в соединениях электропроводки.
Установите коробку и повторно подключите провод Romex внутри нее, если соединения не содержатся в электрической коробке.
Другие ошибки часто возникают из-за того, сколько проводов нужно использовать и какое сечение провода подходит для данной работы.
(Узнайте, как отключить проводную дымовую сигнализацию)
Вот список допущенных ошибок и их решений:
Вы слишком коротко обрезаете провода
Если вы обрезаете провода слишком коротко и оставляете плохие связи. Оставьте провода достаточно длинными, чтобы они были на расстоянии не менее 3 дюймов от коробки.
Исправление: удлинить провода
Короткие провода легко исправить. Во-первых, добавьте 6-дюймовые удлинители к проводам, которые уже есть. Затем вы можете быстро получить разъем для проводов в хозяйственных магазинах и бытовых центрах.
Вы оставляете кабель с пластиковой оболочкой незащищенным
Кабель с пластиковой оболочкой, который остается открытым между частями рамы, легко повредить. Вот почему в электрических нормах говорится, что кабели в этих местах должны быть защищены. Провода и кабели особенно подвержены риску, если они протянуты над стенами и потолком или под ними.
Исправление: Установите 2 x 2
Гвоздь или прикрутите кусок дерева толщиной 1-1/2 дюйма рядом с кабелем, чтобы защитить его от повреждения.
Вы можете использовать скобы, если хотите прикрепить кабель к доске. Если вы прокладываете провод через стену, вам понадобится металлический кабелепровод. (См. руководство по выбору размера провода для вспомогательной панели на 100 А)
Установка трехгнездовой розетки без заземляющего провода
Такие ошибки могут быть обычным явлением, и исправить их также просто.
Исправление: установка двухслотовой розетки
Многие люди думают, что если у них есть розетки с двумя контактами, то они должны заменить их на розетки с тремя контактами, чтобы подключить вилки с тремя контактами к существующим проводам. Но, к сожалению, для этого нужен заземляющий провод.
Установка распределительных коробок за стеной
Между электрическими коробками и поверхностью стены не должно быть зазоров, если стена изготовлена из материала, который может загореться. Ящики, спрятанные за легковоспламеняющимися материалами, такими как дерево, представляют опасность пожара, поскольку дерево подвергается воздействию тепла и искр.
Исправление: используйте удлинитель коробки
Единственное, что нужно сделать, это добавить металлический или пластиковый удлинитель коробки. Затем подключите металлический удлинитель к заземляющему проводу пластиковой коробки с помощью заземляющего зажима и короткого отрезка провода.
Вы устанавливаете кабель без зажима
Люди, которые не держат свои кабели на месте, могут сильно нагружать соединения. Кроме того, на внешней стороне металлических коробок имеются острые края, которые могут порезать изоляцию на проводах.
Для одиночных пластиковых коробок не нужны внутренние кабельные зажимы, но кабель должен быть закреплен скобами в пределах 8 дюймов от коробки, чтобы он оставался на месте.
Люди, которые используют большие пластиковые коробки, должны иметь встроенные кабельные зажимы, а кабели должны быть закреплены скобами внутри коробки на 1/2. Для подключения проводов к металлическим коробкам необходимо использовать утвержденный кабельный зажим.
Некоторые распределительные коробки имеют выбивное отверстие, поэтому их расположение может отличаться.
Исправление: Установите зажимы
Убедитесь, что оболочка кабеля находится внутри коробки и что около 1/4 ее части видна внутри коробки. Некоторые металлические коробки имеют встроенные зажимы для соединения проводов или кабеля, выходящего из коробки. Если в коробке, которую вы используете, нет зажимов, купите зажимы и вставьте их, когда будете добавлять кабель в коробку.
Вы пытаетесь переполнить электрические коробки
Если в коробке слишком много проводов, они могут нагреться, вызвать короткое замыкание и даже загореться! В Национальном электротехническом кодексе говорится, что коробки должны быть определенного размера, чтобы этого не произошло.
Исправление: установите коробку большего размера
Это легко исправить, если у вас есть только два провода в цепи с более низким номиналом. Тем не менее, было бы полезно, если бы вы были уверены, что у вас есть коробка правильного размера, когда внутри более двух кабелей.
Чтобы определить минимальный требуемый размер коробки, добавьте, сколько проводов и элементов находится внутри коробки:
- 1 = для каждого горячего и нейтрального проводов, которые входят в коробку
- 1 = для всех ваших объединенных номеров проводов заземления
- 1 = все комбинированные кабельные зажимы
- 2 = за каждое подключенное устройство (выключатель или розетки, кроме светильников)
Получив общее количество, умножьте его на 2,00, используя провод 14 калибра. Если вы используете провод 12-го калибра, умножьте на 2,25, чтобы определить минимальный требуемый размер коробки в кубических дюймах.
При выборе электрической распределительной коробки выберите коробку как минимум такого объема.
При проверке вы можете увидеть, что на пластиковых коробках указан их объем. Вместимость стальных ящиков будет указана в электрических нормах, поскольку они не будут маркированы. Чтобы получить объем, вам нужно измерить высоту, ширину и глубину интерьера.
Вы поменяете местами горячий и нейтральный провода
Если вы подключите черные горячие провода розетки к клемме нейтрального провода, которая является другим концом провода, может произойти смертельный удар током.
Всегда должен быть белый провод, идущий от розетки или светильника к нейтральной стороне, который всегда должен быть помечен серебряным или светлым винтом, чтобы показать, что он есть.
Подключите горячий провод к другому терминалу. Если у вас есть зеленый или оголенный медный провод, это земля. Таким образом, у вас будет зеленый винт заземления, к которому можно подключиться, а также заземляющий провод или заземляющая коробка.
Как удлинить настенную проводку?
Если вы хотите разветвить цепь тока для питания новой розетки, отключите питание и убедитесь, что цепь изолирована, прежде чем подключать распределительную коробку.
Зачистите кабели с помощью инструментов для зачистки проводов, чтобы открыть жилы кабеля. Не зачистите края распределительной коробки, так как кабель должен быть целым, когда он входит в распределительную коробку.
