Как правильно утеплить трубу дымохода газового котла: Как утеплить трубу газового котла. Чем утеплить дымоход котла

Содержание

Утепление вытяжной трубы газового котла: обзор материалов

Автор Монтажник На чтение 11 мин Просмотров 22.8к. Обновлено

Дымоход является важным элементом любой топливный отопительной системы, при использовании газа он может располагаться внутри или снаружи жилого дома. При эксплуатации к нему предъявляются определенные требования, одним из которых является утепление вытяжной трубы газового котла.

Не все домовладельцы понимают, зачем необходимо утеплять наружную часть дымохода, многие делают это неправильно. Чтобы эффективно произвести монтаж утеплителя, полезно рассмотреть основные виды дымоходов, материалы изготовления теплоизоляции и технологию ее установки.

Рис 1. Внешний вид дымоотводящих систем

Содержание

  1. Конструкция дымохода
  2. Основные требования, предъявляемые к дымоходным системам для газовых котлов
  3. Виды отводных газовых дымоходов
  4. Из нержавейки
  5. Асбестовые
  6. Керамические
  7. Коаксиальная отводная система
  8. Зачем нужно утеплять дымоходные трубы котла
  9. Краткий обзор основных материалов для теплоизоляции газового дымопровода
  10. Стекловата
  11. Минеральная вата
  12. Утепление вытяжной трубы газового котла
  13. Утепление стальной трубы газового котла
  14. Как утеплить кирпичную трубу газового котла
  15. Как утеплить трубу газового котла своими руками

Конструкция дымохода

Для повышения безопасности и эффективности работы на стадии проектирования и монтажа необходимо соблюдать нормативные требования к конструкции и установке дымоходного канала.

Его главными конструктивными элементами являются:

  • Газоход — узел, являющийся переходным элементом из котла в дымоходный канал, монтируется при помощи переходников.
  • Дымоходная труба, которая устанавливается вертикально и предназначена для создания тяги.
  • Ревизия — элемент, расположенный внизу вытяжной трубы, используется для очистки канала от сажи после сгорания газа, удаления прочих загрязнений и конденсата в трубе.
  • Дефлектор (оголовок, зонт) — защищает вытяжную трубу газового котла от проникновения внешних осадков.
  • Крепежная фурнитура (стяжки, хомуты) для установки дымоотвода внутри или снаружи здания.

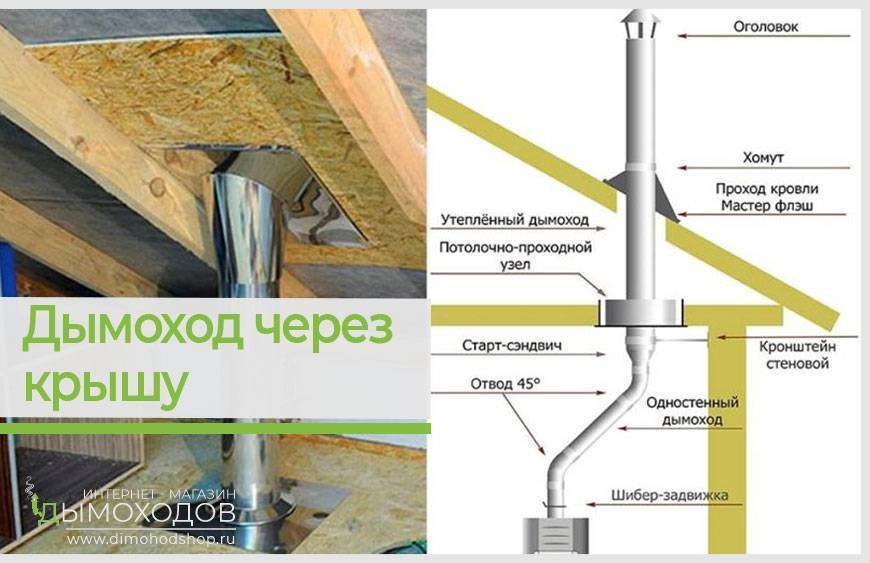

Рис. 2 Устройство дымопровода

Основные требования, предъявляемые к дымоходным системам для газовых котлов

При установке дымоходных каналов для обеспечения их эффективной работы и пожарной безопасности следует точно выполнять требования, прописанные в нормативной документации СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Их основными положениями являются следующие пункты:

  • Сечение дымохода (диаметр трубы) не должно быть меньше выходного патрубка котла.
  • Основная труба должна располагаться вертикально без наклонных участков (допустим уклон не больше 30 градусов), в ее конструкции не должно быть искривлений и зауженных участков.
  • Максимальное число поворотов в отводной магистрали — не более трех при длине ответвлений в сторону до 1-го метра.
  • Допустимое расстояние между стенками дымоотвода и негорючими поверхностями — не меньше 5 см., если он проходит через горючие стены и крышу, допускаемое расстояние более 25 см.
  • Материал изготовления дымоходного канала должен быть устойчив к высоким температурам и иметь структуру, препятствующую пропусканию газов.
  • Все соединения должны быть герметичны, изоляция не должна пропускать влагу и газы.
  • В месте прохождения трубного канала через крышу конструкция должна быть цельной и без стыков.

Рис. 3 Схема обвязки котла

  • В нижней части трубы обычно располагается элемент для сборки конденсата. Материал его изготовления должен быть стойким к воздействию влаги и продуктам сгорания газа.
  • В местах, где предусмотрены повороты, обязательно расположение люков ревизии для очистки дымопровода от загрязнений и конденсата.
  • Длина дымоходного канала должна обеспечивать хорошую тягу, высота его наружной части должна составлять не менее 50 см. над коньком крыши.
  • При установке отводного канала для дыма обязательно наличие в его верхней части защитного козырька для предотвращения попадания загрязнений и атмосферных осадков.

Виды отводных газовых дымоходов

Все газовые дымоотводы в зависимости от материала изготовления можно разделить на несколько типов, в их число редко входят конструкции из кирпича, практически не используемые для отведения нагретых газов.

Квадратный дымоходный кирпич с круглым внутренним сечением часто используется для обвязки выпускного трубопровода.

Из нержавейки

Металлические дымоотводы пользуются большой популярностью в системах отведения продуктов сгорания, наибольшей коррозионной стойкостью обладает нержавеющая сталь, которую применяют чаще других. Ее физические характеристики обладают следующими положительными качествами:

  • Коррозионная стойкость к атмосферным осадкам и конденсированной влаге существенно увеличивает срок ее службы.
  • Нержавейка обладает хорошей химической устойчивостью к саже, образующейся после сгорания газа.
  • Нержавеющий металл устойчив к высоким температурам, не плавится до 500 С.
  • Металлические дымоотводы прочны и стойки к ударам, при повреждении им можно легко придать исходную форму, запаять разрыв или сквозное отверстие.
  • Внутренняя гладкая поверхность не препятствует выходу горючих газов с сажей, ее отложение на стенках минимально.
  • Отводной кожух из стали имеет небольшой вес, его легко монтировать, закрепляя к стене хомутами на стандартный дюбельный крепеж. Промышленность выпускает широкий ряд переходников, тройников и колен стандартных размеров, позволяющих легко установить дымоходную систему в любом здании.
  • Для монтирования стального дымохода не требуется проведение сложных работ со значительным разрушением стен и потолков — его можно устроить в построенном доме с минимальным количеством демонтажных операций.
  • Цена нержавейки вполне демократична, ее установка доступна практически любому домовладельцу.

При изготовлении металлических дымопроводов используются специальные марки нержавейки с повышенной устойчивостью к действию кислот.

Рис. 4 Металлический дымопровод

Асбестовые

Асбестоцементные трубы имеют в своем составе 85% цемента и 15% асбеста, благодаря волокнистой структуре асбестового наполнителя в его порах задерживается цемент — поэтому изделие обладает хорошей прочностью. Длина трубных изделий из асбестоцемента может достигать 5 метров, а сечение лежит в пределах 100 — 500 мм. Для отвода дыма используются безнапорные изделия, основные характеристики которых следующие:

  • Коррозионная стойкость к влаге и химическим веществам, невосприимчивость к биологическим загрязнениям.
  • Длительный срок эксплуатации.
  • Устойчивость к механическим нагрузкам, кроме ударных.
  • Не слишком сложная установка без применения специального оборудования, соединение производят при помощи специальных хомутов.
  • Пожаробезопасность, хорошая термоустойчивость (до 300 С.) и теплопроводность. При превышении заданной температуры асбестоцементные изделия склонны к разрыву и деформации.
  • Значительный вес, осложняющий проведение монтажных работ.
  • Более низкая тяга по сравнению с металлическими конструкциями.
  • Сложность или невозможность установки ревизионных люков, неудобство очистки от сажи.
  • Склонность к накоплению конденсата. Асбестоцемент, накапливая влагу из воздуха, издает неприятный запах и может ее передавать через стенки в примыкающие конструкции.

Рис. 5 Асбестоцементный дымоход

Керамические

Монтируя дымоход, иногда используют трубопровод из керамики, применение которого отличается следующими особенностями:

  • Трубные элементы производят из гладкостенной керамики — это предотвращает налипание сажи и позволяет производить чистку не чаще двух раз в год.
  • Керамические изделия более удобны в установке, чем их асбестоцементные аналоги. Для удобства монтажа их поверхность оснащена шипами и пазами, обеспечивающими прочное герметичное соединение. При сборке системы используют цельные тройники и колена, выпускаемые производителем в широком ассортименте.
  • Керамика не подвержена воздействию влаги и не напитывает воду.
  • Изделия устойчивы к высоким температурам и химическим элементам, входящим в состав продуктов горения.
  • Высокая теплопроводность материала способствует его быстрому прогреванию — это увеличивает тягу и повышает коэффициент полезного действия всей системы.
  • Трубы имеют высокую прочность, долговечны, но как и вся керамика, разрушаются при ударном воздействии твердыми предметами.
  • К недостаткам можно отнести их высокую стоимость (около 40 у.е. за погонный метр), монтаж всей системы из высококачественных итальянских материалов может обойтись в сумму около 1000 у.е.
  • При монтаже керамические дымопроводы имеют наиболее эстетичный вид — обычно их устанавливают вместе с утеплителем в каналы из специального дымоходного кирпича, наиболее дорогие виды которого имеют сложную структуру из внутренней трубы круглого сечения и наружной квадратной поверхности.

Рис. 6 Дымопровод из керамики

Коаксиальная отводная система

Одним из современных высокотехнологичных решений для отвода продуктов сгорания является применение коаксиального дымоотвода. Конструктивно устройство выполнено в виде двух труб разного диаметра, соединенных между собой внутренними перемычками. Внешняя выполняет функции подвода свежего воздуха в котел снаружи, внутренняя выводит продукты горения на улицу.

Система обладает следующими отличительными особенностями:

  • Позволяет сохранять насыщенный кислородом воздух внутри помещения, который не поглощается работающим котлом, в доме не потребуется размещать проточную вентиляцию.
  • В коаксиальных видах решена проблема конденсата — благодаря специальной конструкции он не накапливается на внутренних стенках.
  • Выводная труба может располагаться в любой плоскости и иметь малую длину.
  • Устройство имеет высокий коэффициент полезного действия и пожаробезопасно — выходящий воздух охлаждается через трубные стенки наружным потоком.

Система подходит для функционирования в современных моделях отопительных котлов, оснащенных турбинами для всасывания наружного воздуха и выталкивания нагретых газообразных веществ.

Рис 7 Коаксиальный дымоход

Зачем нужно утеплять дымоходные трубы котла

Утепление канала для вывода продуктов горения от котельного оборудования позволяет увеличить коэффициент полезного действия системы — соответственно это снижает эксплуатационные расходы на топливо. Теплый дымопровод более эффективен, чем холодный, по следующим причинам:

  • Тяга в котле напрямую зависит от температуры стенок отводного канала — чем она выше, тем больше скорость воздушного потока. Если стенки трубопровода находятся в холодном состоянии, время, затраченное на прогрев дымоходного канала, увеличивается, и продукты горения в большом количестве будут поступать в помещение, отравляя воздух угарным газом.
  • При охлаждении в отводной шахте появляется кислотный конденсат, образующийся в результате взаимодействия продуктов горения с высоким содержанием углекислого газа и воды. В холодных дымоходах при резком охлаждении он накапливается быстрее и в большом количестве — это приводит к усиленной коррозии и уменьшению срока службы металлических конструкций.
  • Если дымоотвод выполнен из керамики или асбестоцементных материалов, скопившийся на нем конденсат при резком охлаждении наружным воздухом проникает в структуру и вызывает промерзание стенок. Это приводит к их разрушению и уменьшению срока службы.
  • Использование материалов для утепления вытяжной трубы газового котла снижает потери тепла в жилом помещении, которое частично забирается выводным трубопроводом.

Рис 8. Дымоходный кирпич

Краткий обзор основных материалов для теплоизоляции газового дымопровода

Для утепления дымохода используют материалы с низким коэффициентом теплопроводности и высокой температурной устойчивостью. Второму требованию не удовлетворяет большинство современных изоляционных материалов, к которым относятся пенопласт, пеноплекс, поролон, целлюлозные пористые утеплители и материалы на основе вспененного полиэтилена.

Эффективность теплоизолятора зависит от материала, из которого он изготовлен, и его толщины, важной характеристикой является способность напитывать влагу.

Рис. 9 Популярные теплоизоляторы для (стеклянная и базальтовая вата)

Стекловата

Является материалом, полученным из тонких стеклянных волокон, имеет высокую термостойкость и низкую теплопроводность, не боится влаги и не впитывает воду. Срок службы стекловаты довольно высок, но материал имеет низкую плотность — это затрудняет его монтаж. Хотя стекловата в основном выпускается в рулонах, для теплоизоляции удобнее использовать фольгированные полые цилиндры с прорезью.

Рис. 10 Тепловая проводимость изоляторов

Минеральная вата

Базальтовый утеплитель широко используют в строительной сфере благодаря своим высоким изоляционным качествам и экологичности. Минвата устойчива к высоким температурам, но способна напитывать влагу, для утепления лучше использовать минеральную вату в виде полых цилиндров. Минеральный утеплитель обладает высокой плотностью, поэтому его удобно монтировать и обрабатывать — материал является основным видом утеплителя для трубных дымоотводов.

Дымоходный кирпич. Промышленностью выпускаются специальные виды полого кирпича с отверстием под дымоходный трубопровод, утеплителем является воздушные полости в его стенках. Дымоходный кирпич лучше всего использовать вместе с утеплителем, который предотвращает контакт трубопровода с кирпичными стенками. Помимо своих изоляционных качеств, кирпич обеспечивает высокую декоративность жилого дома, скрывая некрасивые дымоходные трубы в эстетичных каменных колоннах.

Утепление вытяжной трубы газового котла

Решая, чем утеплить трубу, следует рассматривать не только утеплитель, но и его эффективность при работе с различными дымопроводами и удобство монтажа. Способы утепления дымоходов не отличаются большим разнообразием, в основном используются вата и наружная оболочка в виде трубных кожухов или кирпичных колонн.

Рис 11 Утепление вытяжной трубы газового котла стекловатой

Утепление стальной трубы газового котла

Вентиляционную трубу от газового котла из металла можно утеплить любым из приведенных выше способов, для фиксации теплоизолятора и придания конструкции эстетичного внешнего вида используются два способа: устанавливают базальтовый или стекловатный теплоизолятор под металлический кожух большого диаметра или укладывают в колонну из дымоходного кирпича.

Промышленность выпускает готовые металлические дымоходные сэндвич-трубы с теплоизолятором, помещенным между двумя оболочками.

Рис. 12 Монтаж базальтового теплоизолятора на керамический дымопровод

Утепление асбестовой или керамической трубы

Способы утепления труб из данных материалов аналогичны металлическим трубопроводам, для закрепления теплоизолятора на асбестовую трубу газового котла надевается трубная оболочка большего диаметра или она обкладывается колонной из секционного дымоходного кирпича.

Как утеплить кирпичную трубу газового котла

Решая, как утеплить трубу дымохода из кирпича, применяют строительные технологии проведения работ по утеплению фасадов, в качестве изолятора лучше всего использовать базальтовую вату.

Чтобы утеплить кирпичную трубу минеральной базальтовой ватой, при монтаже плиты ее приклеивают или крепят на зонтичные дюбеля, наклеивают на поверхность сетку и штукатурят, после чего трубу красят в нужный цвет.

Как утеплить трубу газового котла своими руками

Чтобы утеплить керамическую или асбестовую трубу газового котла, для конструкции своими руками нужно изготовить металлический кожух с большим на 100 мм. диаметром и поместить в него утеплитель. Утеплять асбестовые трубы проще секциями по полтора метра, утрамбовывая в них вату базальтового утеплителя и соединяя широкими хомутами. Для улучшения герметизации на улице можно использовать гидроизоляцию для отделки верхней части дымоотвода под козырьком.

Рис. 13 Основные моменты монтажа теплоизолятора в колонну из кирпича

Чтобы правильно утеплить дымоход газового котла, следует использовать изоляцию из стеклянной или минеральной ваты, укладывать утеплитель лучше в кожух большего диаметра или колонну из кирпича. Эффективность утепления в любом случае зависит от материала, из которого изготовлен теплоизолятор, его толщины и качества монтажа.

Как утеплить трубу дымохода на улице в частном доме: способы и описание

Краткое содержание

  • 1 Необходимость утепления дымохода на улице в частном доме
  • 2 Преимущества утепления
  • 3 Варианты теплоизоляции и особенности
    • 3.1 Минеральная вата
    • 3. 2 Сыпучий утеплитель
    • 3.3 Другие варианты
  • 4 Необходимые инструменты и материалы
  • 5 Как утеплить своими руками пошагово
    • 5.1 Монтаж минеральной ваты
    • 5.2 Утепление дымохода сыпучими материалами
    • 5.3 Утепление дымоходов с помощью сэндвич утеплителя
    • 5.4 Утепление дымоходных труб с помощью штукатурки
  • 6 Возможные ошибки, ведущие к нежелательным последствиям

Практически все частные дома отапливаются за счет печки или котла отопления. Для нормальной работы данного отопительного оборудования требуется дымоход, который должен быть грамотно сконструирован и смонтирован, а также эффективно утеплен. Поэтому нужно знать, как утеплить трубу дымохода на улице в частном доме. В статье будут разобраны популярные варианты формирования обшивки.

Утепление сэндвич трубой

Необходимость утепления дымохода на улице в частном доме

При прохождении дыма по трубам он охлаждается и отдает тепло стенкам трубы. От того, насколько они будут прогреваться зависит тяга котла или печи.

При недостаточной тяге, дым будет плохо отводится на улицу и может идти в дом, из-за чего можно отравится угарным газом.

Последнее особенно актуально в том случае, если печь расположена непосредственно в доме, а не в отдельно стоящей котельной.

Кроме того, из-за воздействия холода в трубе образуется много конденсата. В результате взаимодействия влаги с продуктами горения топлива образуется едкий кислотный осадок, который постепенно разрушает трубу. Поэтому ее нужно хорошо утеплять.

Преимущества утепления

Теплоизоляция — это эффективный способ защиты трубы от конденсата, осадков и ветра. Конечно, полностью избавится от всех рисков за счет утеплителя не удастся, но значительно продлить срок службы дымоотводного канала все же можно.

За счет теплоизоляции можно:

  • Снизить объем отложений агрессивных веществ на стенках трубы. Химические элементы будут вылетать с дымом.
  • Свести к минимуму перепад температуры между паром и стенками дымохода, снаружи охлаждаемых уличным воздухом.
  • Уменьшить энергопотери. Дымоход утепленный, в процессе работы будет меньше забирать тепла, вырабатываемого в результате горении топлива, что позволит поддерживать необходимую температуру в помещении с меньшим расходом топлива (газа или угля).
  • Повысить прочность трубы. Теплоизоляция будет служит своеобразным каркасом, который увеличит прочность и устойчивость трубы к ветру.

Кроме того, утепленная труба будет длительнее эксплуатироваться, потому что она будет медленнее разрушаться. Нужно только знать, чем утеплить трубы дымоходов эффективнее.

Теплоизоляция трубы дымохода продляет срок службы

Варианты теплоизоляции и особенности

Перед началом работ, требуется подобрать хороший теплоизоляционный материал. Разрешается использовать практически любой утеплитель, нужно только учесть, что дымоотводная труба сильно нагревается. Поэтому он должен быть устойчивым к большим температурам.

Минеральная вата

Ей чаще всего утепляют трубы. Выпускают в виде матов или рулонов.

Данный материал не горит, обладает высокими теплоизоляционными параметрами и часто покрывается гидроизоляционным слоем.

Нужно учесть, что этот утеплитель для дымохода при намокании утрачивает свои свойства и разрушается. Поэтому с уличной стороны материал необходимо защитить железным кожухом.

Рулонная минвата подходит почти идеально

Сыпучий утеплитель

Для теплоизоляции труб разрешается использовать колотый кирпич, керамзит и песок. В этом случае тоже нужно устанавливать кожух вокруг дымоотвода, а в образованную полость между ним и трубой засыпать сыпучий утеплитель.

Утепление керамзитом — популярный вариант

Другие варианты

Кроме того, с целью утепления трубы могут использоваться:

  • Металлическая фольга. Хорошо экранирует тепло и холод. Укладывается поверх волокнистого утеплителя.
  • Заводской цилиндрический утеплитель, покрытый фольгой. Может быть разного диаметра, что позволяет утеплить им практически любую железную трубу. Утеплитель просто на нее надевается и фиксируется обжимными хомутами или специальным скотчем.
  • Керамзито-бетонные блоки. Их просто укладывают друг на друга, при этом используют цементный раствор.
  • Штукатурный раствор. Изготавливают из жаропрочных компонентов. Для достижения лучшего качества штукатурку укладывают в 3 слоя, причем каждый следующий слой делают гуще предыдущего. Штукатурка должна быть толщиной не менее 4 см. Ее требуется усиливать армирующей сеткой.

Выбор утеплителя в основном зависит от материала изготовления дымохода.

Нужно также учесть прочность трубы, потому что тяжелый утеплитель вместе с каркасом и обшивкой будет создавать большую нагрузку.

Заводской цилиндрический утеплитель

Необходимые инструменты и материалы

Для качественного утепления дымохода требуются такие инструменты и материалы:

  • перфоратор;
  • рулетка, карандаш или и маркер;
  • болгарка;
  • шуруповерт;
  • ножницы по металлу;
  • нож для резки утеплителя;
  • металлопрофиль;
  • пароизоляционная плёнка;
  • гвозди и саморезы;
  • молоток;
  • очки для защиты глаз, перчатки или рукавицы, респиратор;
  • утеплитель в нужных объемах;
  • крепежные элементы и скотч.

Материалы должны быть качественными, а инструменты исправными. Не желательно покупать китайский одноразовый инструмент. Не стоит на нем экономить, лучше один раз переплатить, чем регулярно приобретать низкокачественный инструмент.

Керамзито-бетонные блоки тоже могут служить теплоизоляцией

Как утеплить своими руками пошагово

Как уже говорилось выше, утеплить дымовую трубу можно многими способами. Далее будут разобраны самые востребованные в РФ варианты.

Монтаж минеральной ваты

Если не знаете, как утеплить дымоходы минеральной ватой, то это делается следующим образом:

  1. Подготовительные работы. В кровле проделывают отверстие на 20 — 30 см больше сечения трубы.
  2. С поверхности дымоотвода удаляют пыль и грязь. Если он железный, то его покрывают антикоррозийным составом.
  3. Монтаж обрешетки. Горизонтальный профиль крепят к дымоходу дюбель-гвоздями с шагом равным ширине утеплителя. Нижний профиль дополнительно крепят к стропилам саморезами. Затем к горизонтальным направляющим таким же образом крепят стойки.
  4. Укладка теплоизоляционного материала. Утеплитель вставляют в обрешётку враспор, потом для исключения провисания материал крепят к трубе дюбелями.
  5. Пароизоляция. Сверху утеплитель закрывают специальной пароизоляционной мембраной. Ее укладывают внахлёст и крепят к железному профилю саморезами, после чего стыки герметично заклеивают скотчем.
  6. Облицовка теплоизоляции дымохода. Для этого можно использовать штукатурку, оцинкованный короб или металлический сайдинг.
  7. Заделка отверстия в кровле. Зазоры вокруг трубы герметично заделывают жаропрочным материалом и закрываются специальной железной проходкой.

Работать с этим материалом нужно в спецодежде и СИЗ, чтобы не навредить своему здоровью.

Дымоход утепленный минватой

Утепление дымохода сыпучими материалами

Этот способ утепления состоит из таких действий:

  1. На трубу надевают кожух.
  2. Затем зазор между ним и дымоходом заполняют сыпучим теплоизоляционным материалом (песком, битым кирпичом или керамзитом).
  3. Сверху этот слой заливают цементным раствором, чтобы в него не попадала влага.

Благодаря таким простым действиям удастся не только предотвратить преждевременное разрушение дымохода, но и значительно сэкономить топливо за счёт сокращения теплопотерь.

Утепление дымоходов с помощью сэндвич утеплителя

В этом случае необходимо:

  1. Приготовить стальную трубу сечением на 6-10 см больше диаметра дымохода и минеральную вату.
  2. Труба оборачивается утеплителем. Необходимо делать слой толщиной 5 см и более. Материал обматывается внахлёст.
  3. Вата фиксируется на дымоотводе проволокой или специальным скотчем.
  4. На утеплитель надевается кожух. Его желательно крепить стягивающими ремнями.
  5. Зазор между верхней кромкой кожуха и утеплителем заполняют раствором для защиты ваты от влаги.

Работать с минватой требуется в респираторе для защиты легких от пыли и микрочастиц.

Сэндвич утепление

Утепление дымоходных труб с помощью штукатурки

Это способ утепления дымохода состоит из таких этапов работ:

  1. Штукатурный раствор замешивают строительным миксером, пропорции можно найти на этикетке смеси. Требуется сначала заливать в ёмкость воду, после чего насыпать сухую смесь.
  2. Далее шпателем или мастерком на трубу нужно нанести первый слой раствора и хорошо его разровнять.
  3. Потом трубу нужно обтянуть армирующей сеткой. С ее помощью удастся укрепить следующий слой штукатурки.
  4. Поверх этой сетки накладывается второй слой штукатурки и хорошо разравнивается.
  5. Далее наносят ещё слой раствора.
  6. После просушки штукатурки труба окрашивается в цвет кровельного материала.

Каждый слой штукатурки нужно хорошо просушить, только после этого на него можно укладывать следующий. Благодаря этому штукатурка не отслоится и не потрескается, поэтому дольше прослужит.

Оштукатуривание трубы

Возможные ошибки, ведущие к нежелательным последствиям

В процессе самостоятельной термоизоляции дымохода часто допускаются такие ошибки:

  • Используют некачественный теплоизоляционный материал, дающий во время эксплуатации усадку.
  • Не предусматривают окошки для удаления из дымохода сажи и конденсата.
  • Неправильно заделывают выход трубы и делают нахлест облицовки, поэтому в утеплитель попадает влага.
  • Не устанавливают кожух в районе оголовка дымоотвода.
  • Делают тонким теплоизоляционный слой (меньше 4 см).

Обо всех этих ошибках нужно помнить в процессе работы, чтобы эффективно утеплить трубу и сделать ее более долговечной.

Утеплить дымоотвод в частном доме не сложно, нужно только правильно подобрать утеплитель и все сделать по инструкции. За счет теплоизоляции труба будет дольше и безупречно отводить дым на улицу, поэтому в доме будет постоянно тепло и безопасно. Кроме того, она позволит сэкономить на отоплении, потому что удастся сократить теплопотери.

Сергей

sergii852@gmail. com | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Важные рекомендации и рекомендации по повышению эффективности дома

Возможно, вы замечали в своем доме сквозняки в зимнее время или просто чувствуете, что тратите на обогрев дома больше, чем необходимо. Часто проблема кроется в утечках воздуха по дому.

Хорошим способом предотвращения утечек воздуха является теплоизоляция чердачного помещения, но как изолировать горячую вытяжку печи?

Изоляция вокруг выхлопной трубы печи требует соблюдения строительных норм и правил, включая наличие изоляционной дамбы между выхлопной трубой и изоляцией. Зазор зависит от того, имеет ли вентиляционное отверстие конструкцию с одинарными, двойными или тройными стенками.

Ознакомьтесь с портативным двухтопливным генератором Champion мощностью 4375/3500 Вт — готов для автодома! (ссылка на Amazon)

В этой статье вы узнаете о важности герметизации утечек воздуха, типах выхлопных газов печи и о том, как правильно их герметизировать и изолировать.

Зачем мне изолировать вытяжку печи?

Причина 1:

При поиске протечек в тепловом ограждении или периметре кондиционируемого жилого помещения одним из наихудших нарушений является граница между домом и чердачным помещением.

Сантехника, воздуховоды и вентиляционные трубы создают отверстия или желоба, через которые выходит микроинфильтрация воздуха. Когда теплый воздух поднимается вверх, нагретый воздух, за который вы заплатили, теряется. На самом деле целых 40% потерь тепла происходит из-за утечек воздуха , большая часть которого уходит через чердак.

Герметизируя эти зазоры и утечки воздуха, в том числе канавки вокруг дымохода печи, вы можете значительно сократить отходы, сэкономить деньги и повысить комфорт в вашем доме.

Причина 2:

Обледенение представляет собой серьезную проблему, которая может возникнуть при наличии на чердаке теплого воздуха. Дело в том, что когда теплый воздух попадает на чердак, он растапливает нижнюю часть снега на поверхности крыши.

Растаявший снег стекает по поверхности крыши, пока не достигнет холодного места, например, карниза или софита. Здесь он снова замерзает в плотину, которая непрерывно накапливает снег и лед. Это накопление может повредить черепицу и вызвать утечку воды в дом.

Несмотря на то, что изоляция чердака предотвращает это явление, оно не устраняет его. Утечки воздуха пропускают слишком много теплого воздуха на чердак и должны быть герметизированы, чтобы уменьшить образование льда.

Теперь, когда вы понимаете важность устранения утечек воздуха и изоляции чердачного помещения, давайте рассмотрим шаги, необходимые для безопасного выполнения этой задачи. Есть несколько важных правил, которые можно и нельзя делать в зависимости от вентиляционной трубы вашей печи.

Типы дымоходов печи

Вентиляционные трубы печи могут быть выполнены тремя способами и требуют различных зазоров:

  • Одностенные (только в старых системах): Одностенные вентиляционные трубы состоят только из 1 слоя металла. Между одностенными вентиляционными отверстиями и любым горючим материалом, например изоляцией, должен быть 6-дюймовый зазор .
  • С двойными стенками, обычно тип B : Это наиболее распространенный тип вентиляционных отверстий, встречающийся в печах. Двустенная или двойная вентиляционная труба состоит из 2 слоев металла и требует Зазор 1 дюйм.
  • Трехстенный: Трехстенный, очевидно, состоит из 3 кусков металла и требует нулевого зазора .

Если вы не знаете, какая вентиляционная труба используется в вашей печи, проверьте спецификации производителя. Если ваша печь не старше 1980-х годов, вы, вероятно, имеете дело с вентиляционным трубопроводом с двойными стенками.

Пошаговое руководство по герметизации вентиляционной трубы печи

Перед тем, как утеплить чердак, необходимо правильно загерметизировать желоб для вентиляционной трубы печи. Погоня — это просто большая дыра, прорезанная в полу, чтобы вывести вентиляцию на чердак. Вот как это сделать:

Соберите материалы и подготовьте место:

  • Фонарик или другое освещение
  • Наколенники
  • Перчатки, лицевая маска, полная одежда — изоляция и работы на чердаке грязные и зудящие
  • Ножницы для листового металла 06156
  • Высокотемпературный/термостойкий герметик: Rutland Products High Heat Silicone Seal (ссылка на Amazon) — хороший выбор. Он рассчитан на температуру до 500 градусов.
  • Рулон алюминиевого профиля шириной 14 дюймов
  • Доски, необходимые для создания рабочего пространства — наступайте только на стропила или поперечные доски, установленные в качестве желобов

Используя ножницы для листового металла, отрежьте алюминиевый накладной элемент от рулона, чтобы он поместился вокруг дымохода. Для круглых дымоходов вырежьте 2 полукруга, чтобы вы могли перекрывать друг друга примерно на 3 дюйма посередине.

При наличии деревянного пола нанесите на пол полоску высокотемпературного герметика и вдавите в него металлическую планку.

Скрепите скобами или прибейте гвоздями планку на деревянный настил.

В качестве альтернативы, если вокруг паза есть только гипсокартон, вырежьте два поперечных бруса из бруса, равных по высоте балкам потолка. Прикрепите деревянные поперечины к балкам, оставив зазор не менее 3 дюймов до трубы. Прикрепите эту деревянную блокировку к каркасу (Источник).

Теперь вы можете прикрепить круг оклада к периметру квадрата, созданного вокруг дымохода, с помощью герметика и скоб или гвоздей.

Заделайте зазор между дымоходом и металлическим накладным элементом с помощью высокотемпературного герметика.

Предупреждение: Не используйте аэрозольную пену для каких-либо соединений вблизи вентиляционной трубы. Всегда используйте огнестойкий герметик.

Теперь вы должны сформировать изоляционную дамбу , чтобы предотвратить контакт изоляции с дымоходом. Для этого:

  • Отрежьте от рулона достаточное количество алюминиевой накладки, чтобы обернуть ее вокруг вентиляционной трубы, оставив еще 6 дюймов в запасе.
  • Размотайте обшивку вентиляционной трубы, чтобы с ней можно было работать.
  • Вырежьте прорези глубиной 1 дюйм на расстоянии нескольких дюймов вдоль верхней стороны.
  • Согните эти только что вырезанные выступы.
  • Теперь прорежьте 2-дюймовые прорези вдоль нижней части и отогните эти выступы.
  • Снова оберните плотину вокруг дымохода.
  • Прикрепите нижние выступы к полу с помощью высокотемпературного герметика и скоб.
  • Верхние выступы должны оставлять зазор в один дюйм между алюминиевой гидроизоляционной перегородкой и вентиляционной трубой.

Предупреждение. Если ваша вентиляционная труба одностенная, вместо этого необходимо создать 6-дюймовый зазор. Используйте более длинный кусок алюминиевого листа, чтобы вы могли создать больший периметр.

Изоляция вокруг выхлопной трубы печи

Теперь, когда вы надежно загерметизировали утечки воздуха вокруг выхлопной трубы печи, вы можете заняться изоляцией чердачного помещения.

Внимание: изоляция из стекловолокна не может просто упираться в вентиляционную трубу, касаясь ее. Хотя стекловолокно может не гореть, оно может расплавиться, что может способствовать возникновению пожара и увеличению скорости его распространения. Вот почему так важно построить барьер из алюминиевой планки. Для получения дополнительной информации см. Может ли изоляция из стекловолокна загореться? Знай факты.

Изоляция может быть добавлена ​​до барьера. Не забудьте оставить 4 дюйма до верха плотины — высота изоляции должна быть ниже, чем плотина.

В противном случае, для лучшей энергоэффективности и экономической эффективности, изоляция должна полностью покрывать балки пола и быть равномерно распределена по пролету чердака.

Рекомендуемая глубина изоляции чердака обычно составляет 10-14 дюймов (источник). Если вы использовали 14-дюймовый гидроизоляционный материал вокруг вентиляционной трубы, его будет легко изолировать до этого уровня, сохраняя при этом 4-дюймовый зазор вверху.

Особый случай: высокоэффективные печи

Новые высокоэффективные печи не всегда имеют вентиляционные трубы, выходящие через чердачное помещение. Новые высокоэффективные печи могут иметь эффективность около 95 процентов, что является огромной экономией для вашего кошелька.

Если вы не уверены, что у вас есть этот стиль, большая подсказка находится в вентиляции. Если дымоход сделан из трубы ПВХ, у вас есть высокоэффективная печь, также называемая конденсационной печью. Низкие температуры дымовых газов позволяют использовать дымоходы из ПВХ вместо металлических.

Поскольку из газов удаляется так много тепла, которое используется для обогрева вашего дома (отсюда и рейтинг высокой эффективности), он не может полагаться на естественную тягу для отвода дымовых газов через вентиляционное отверстие. Он должен использовать вентилятор с механическим приводом, чтобы вытеснить газы из топки и дымохода.

В большинстве случаев для выпуска газов наружу используется небольшой вентилятор, что устраняет необходимость в вентиляционном отверстии в виде дымохода. В некоторых менее эффективных печах по-прежнему используются металлические трубы, но в наиболее эффективных моделях используется пластик (источник).

Так какое это имеет значение?

Ну, даже пластиковые выхлопные трубы могут создавать отверстия, которые позволяют утечкам воздуха проникать в ваш дом. Проверьте все вентиляционные соединения, которые выходят из вашей домашней оболочки, которая часто проходит через боковую стенку в высокоэффективных печах.

Используйте высокотемпературный герметик или расширяющуюся пену для распыления (можно использовать против вентиляционных отверстий из ПВХ), чтобы заделать любые щели, обнаруженные вокруг этих областей.

Заключение

Надлежащим образом изолируя дом от утечек воздуха, вы можете повысить его энергоэффективность на целых 40%. Поскольку вытяжные вентиляционные трубы печи являются главным подозреваемым в утечке воздуха вокруг желобов, герметизация вокруг них перед изоляцией может значительно уменьшить инфильтрацию и потери тепла.

Чтобы надежно изолировать вытяжку печи, всегда используйте высокотемпературный герметик, не допускайте контакта изоляции с вентиляционным отверстием, предварительно создав плотину, и убедитесь, что вы знаете, с каким типом вентиляционной трубы вы имеете дело.

Выполнив эти шаги, вы можете быть уверены, что ваш чердак будет лучше герметизирован от потери тепла, а также будет защищен от потенциальных пожаров, которые могут возникнуть в результате опасных действий.

Статьи по теме:

  • Может ли изоляция из стекловолокна касаться воздуховодов? Ключевые соображения
  • Почему моя печь гудит? Причины и действия
  • Пламя печи гаснет при включении вентилятора

Оцените эффективность своего дома с помощью нашего бесплатного аудита энергии дома своими руками.

Советы по энергетике своими руками: изоляция трубы котла

Энергоэффективность Обустройство дома и строительство своими руками Энергетика

Нат М. Зорах 0 Комментарии котел, котельный контур, котлы, комфорт, сделай сам, энергия своими руками, энергетические проекты своими руками, проекты своими руками, энергия, энергоэффективность, энергосбережение, стекловолокно, домашний уют, обустройство дома, ремонт дома, водогрейный котел, гидроник, гидроника, инфракрасный , изоляция трубы котла, изоляция, коллектор, минеральная вата, изоляция трубы, обмотка трубы, лучистый барьер, лучистое тепло, уменьшить коммунальные платежи, Ремонт, минеральная вата, роксул, паровой котел, тепловой, тепловой комфорт, водогрейный котел, водяное отопление, зима

Снова зима! Как будто COVID было недостаточно, многим из нас приходится иметь дело со сквозняками в старых домах и ужасающими счетами за электроэнергию. К счастью, есть несколько способов сэкономить немного денег, которые можно использовать для веселого (N.B. «не ужасного») субботнего дневного проекта.

Парить или не парить? Котлы 101

Прежде всего: почему котлы, а не печи с принудительной вентиляцией? Вода является гораздо более эффективной средой для распределения тепла, поскольку ее тепловая масса больше, чем у воздуха. Различные системы отопления более распространены в одних регионах, чем в других, но в целом в середине века в Соединенных Штатах произошел большой переход от котлов к принудительному воздуху. Последнее «лучше» в том смысле, что печи с принудительной подачей воздуха несколько менее занозой в заднице. Они быстрее прогревают помещения. Потому что мы воспринимаем пространство в основном через воздух — на нашей коже, например, в отличие от наших ног, которые обычно носят носки или туфли (мы — босой дом, и я вырос в босом доме, но в носках, конечно) — Нагнетание воздуха — это самый быстрый способ сделать эту, э-э, эмпирическую жидкость воздуха, если хотите, более умеренной.

Это хорошо? Некоторые могут возразить, что да, потому что печи с принудительной вентиляцией, работающие с КПД 96%, намного эффективнее, чем котел с КПД 78%. Это термодинамически верно. На практике здесь присутствует смешанный фактор, заключающийся в высоком проценте потерь тепла в любом здании на сквозняки, которые делают принудительную вентиляцию менее эффективной, БТЕ на БТЕ, чем водяное тепло, использующее кондуктивный и радиационный теплообмен. (Но это, как говорится, целая «червячка»). Однако в целом я придерживаюсь принципа, что если что-то не сломано, не чини его. Во-вторых, замена котла на принудительный воздух означает нарезание вашего дома квадратными, инвазивными воздуховодами. Это можно сделать элегантно. Но знаете, что тоже можно сделать элегантно? Бесканальные системы. (Микрофон упал!).

Капитальный ремонт дома: без газа, а вдруг мечта?
Пар против горячей воды

В любом случае, котлы бывают двух основных видов – паровые и водогрейные. Вы узнаете водогрейные котлы, потому что системы имеют коллектор и петли, в каждой из которых есть небольшой насос. Также потому, что радиаторы имеют «вход» и «выход». Паровые радиаторы имеют только один «порт». С паром вода закипает и расширяется, даже при относительно низком давлении заполняя всю систему. (Существуют более малоизвестные системы, такие как водяные комбинированные системы с принудительной подачей воздуха, в которых котел подает как горячую воду, так и отопление через воздухообменник, что менее важно для наших целей). Если у вас нет котла, вы все равно можете утеплить воздуховоды, но это имеет смысл только в том случае, если воздуховоды проходят через некондиционируемое (неотапливаемое или неохлаждаемое) помещение.

Я скажу вам, что в этом проекте я использовал несколько различных типов изоляции труб, и все они работали по-разному. Гибкая изоляция, или технический термин «smooshy», изготавливается из нескольких различных материалов. Я включаю ссылки, чтобы вы знали, что это такое, и на случай, если вы по какой-то причине не можете делать покупки в местном хозяйственном магазине, но, пожалуйста, ради всего святого, магазин местный по возможности .

Список материалов
  • Стекловолоконная трубная обертка : обычно вы узнаете ее по розовому или желтому цвету. (5,15 доллара на Amazon, обычно дешевле в местном хозяйственном магазине — я заплатил около 3,67 доллара за рулон). В идеале у вас должно быть минимум двух слоев. Трубы могут быть теплыми на ощупь, но вы хотите снизить температуру окружающей среды вокруг труб с 192°F (почти кипения, 87°C) до, скажем, около 70-80°F (21-29°C).°С).
  • Rockwool/roxul/минеральная вата (если не стекловолокно) : Это похоже на кузен стекловолокна из Новой Англии, который я предпочитаю с одной оговоркой. С ним несколько сложнее работать – из-за того, что он плотнее, его немного сложнее разгладить или согнуть. Это лучшее соотношение цены и качества, если говорить о долларах за r-значение — вам просто нужно придумать, как плотно обернуть его вокруг труб.
  • Излучающие барьеры (66,89 долларов на Amazon, 33 цента за квадратный фут, сопоставимая цена в вашем местном хозяйственном магазине, если они его продают). Это рулоны светоотражающей пузырчатой ​​пленки. Вы знаете, одеяла, которые носят астронавты, или что-то в этом роде. Честно говоря, их немного сложно установить, как описано на упаковке с диковинными значениями R. Идея состоит в том, чтобы отражать тепло, но для этого требуется слой воздуха. Сами по себе они обеспечивают минимальную изоляционную способность. Тем не менее, их удобно использовать в качестве верхнего слоя для стекловолокна, чтобы навсегда заключить в капсулу трубы под ним.
  • Нож, бритва или ножницы . Они дешевы, и всегда хорошо иметь миллиард под рукой. Только не пользуйтесь ножницами для ткани вашего соседа по комнате.
  • Nashua FlexFix или аналогичный (6,33–9,81 долл. США на Amazon, намного дешевле в местном магазине). Вам нужен действительно тонкий материал, предназначенный для воздуховодов, а не «клейкая лента» с липким клеем.
Неподходящие материалы
  • Вспененный полиэтилен : Вы можете знать это как материал, используемый для изготовления лапши для бассейна. В своей черной трубчатой ​​форме он используется в качестве изоляции для труб – на холодная вода . Температура плавления полиэтилена — или, по крайней мере, точка деформации — находится в диапазоне 200 с лишним градусов по Фаренгейту.
  • Синтетические каучуки : Вы не хотите их использовать, так как они также начинают размягчаться и плавиться в диапазоне 200 с лишним градусов по Фаренгейту. Синтетические каучуки, ищите такие слова, как «бутил», «стирол» или «нитрил». Бутиловые прокладки используются в различных областях строительства и часто продаются в виде обертки для труб, но они не подходят для труб котлов из-за проблем с температурой.
  • Перед тем, как положить что-либо рядом с дымоходом, убедитесь, что вы знаете, что делаете . У нас есть двустенная дымоходная труба в облицованном дымоходе. Это не нагревается выше пары сотен градусов, поэтому минеральная вата является подходящим материалом, поскольку она может выдерживать тысячи градусов тепла. Я бы не стал использовать стекловолокно, потому что я параноик по поводу химических связующих в нем, но технически стекловолокно также рассчитано на высокие температуры. Неизолированная дымоходная труба может быть на несколько сотен градусов. Ни при каких обстоятельствах не кладите синтетический каучук, пластик или бумагу вблизи дымохода .
Слева: обшивка (более новая) поверх возможно асбеста. Не в отличной форме. Справа: труба из стекловолокна намотана на трубу котла. Обратите внимание, что я использовал радиационную пузырчатую пленку в основном в эстетических целях и для герметизации стекловолокна только после изоляции труб. Радиационный барьер сам по себе — и клей в виде ленты из пластика и фольги — не будут работать должным образом.
Безопасность превыше всего!

Во-первых, убедитесь, что вы работаете с асбестом. Асбестовая изоляция труб использовалась на трубах горячего водоснабжения в течение многих лет. Потенциальную асбестовую изоляцию труб определяют по наличию крупных белых кусочков вокруг труб, иногда завернутых в белую оттягивающую ткань. Хотя можно оставить его нетронутым, асбест, как спящий дракон, опасен, если его потревожить. Во многих юрисдикциях запрещено разбивать асбест в одиночку. Но если вы это сделаете, вы должны носить маску P100, полную защиту кожи и полный набор других средств защиты (отрицательное давление и т. д.).

А как твоя новая изоляция? Всегда надевайте какую-либо маску при работе со стекловолокном. Не хотите получить, знаете ли, пневмоноультрамикроскопический силиковулканокониоз , что ли. А если серьезно, то при разрыве или разрезе стекловолокно выделяет очень мелкие частицы. Они, конечно, не так опасны, как асбест, но уж точно не то, чем вы хотите дышать. Стекловолокно также содержит связующие вещества, которые могут выделять стирол или формальдегид мочевины , оба из которых являются канцерогенными и токсичными. Если вы сомневаетесь, позвоните производителю и спросите, какие неприятные мелочи добавлены в его продукт!

Защита кожи

Стекловолокно очень, очень зудит. Стекловолокно «без зуда» — это отраслевая ложь, такая же, как и другая отраслевая ложь — «легкая очистка водой с мылом», например, маркировка на банке шеллака Zinsser, которую вы в прошлом пытались оттереть с ногтей. месяц. Не беспокойтесь — просто наденьте перчатки. Одноразовые резиновые или пластиковые перчатки достаточно просты, но подойдет и большинство нитриловых, кевларовых (защитных от порезов) или других рабочих перчаток. Стекловолокно также может испачкать всю вашу одежду, поэтому не забудьте постирать ее после того, как закончите! Минеральная вата тоже может создать беспорядок, но она не вызывает такого зуда.

И последнее, но не менее важное: очистите окружающее пространство, желательно с помощью пылесоса HEPA.

Слева: Трубы с недостаточной изоляцией, регистрирующие почти человеческую температуру 97,7°F. Я добавил еще один слой изоляции к ним. В центре: неизолированная коллекторная труба с углом наклона 196,8˘. Справа: изолированная труба (темно-синяя) перед неизолированной трубой (желтая), температура которой теперь снижена на 14°F по сравнению с пиковой температурой. Эта температура снизилась за счет дальнейшей изоляции близлежащих труб.
И сбережения, конечно, после этого

Я думаю, что в нашу худшую зиму мы потратили около 400 долларов на счет за коммунальные услуги. Проблема в том, что трудно понять, сколько из этого было от нагрева, а сколько от нашей электрической сушилки. Загрузка в электросушилку в зависимости от цикла стоит где-то 30-60 центов. Это большие деньги, когда у вас есть дом из пяти человек, двое из которых регулярно работают, один подрабатывает на стройке, а двое из них живут с собаками, которые линяют на буквально все . Достаточно сказать, однако, что большая часть этого счета приходится на отопление.

Окружающий воздух вокруг котла теперь около 65 градусов вместо 80 градусов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
