Как правильно утеплить трубу дымохода газового котла: Как утеплить трубу газового котла. Чем утеплить дымоход котла

Утепление вытяжной трубы газового котла: обзор материалов

Автор Монтажник На чтение 11 мин Просмотров 21.1к. Обновлено 07.12.2020

Дымоход является важным элементом любой топливный отопительной системы, при использовании газа он может располагаться внутри или снаружи жилого дома. При эксплуатации к нему предъявляются определенные требования, одним из которых является утепление вытяжной трубы газового котла.

Не все домовладельцы понимают, зачем необходимо утеплять наружную часть дымохода, многие делают это неправильно. Чтобы эффективно произвести монтаж утеплителя, полезно рассмотреть основные виды дымоходов, материалы изготовления теплоизоляции и технологию ее установки.

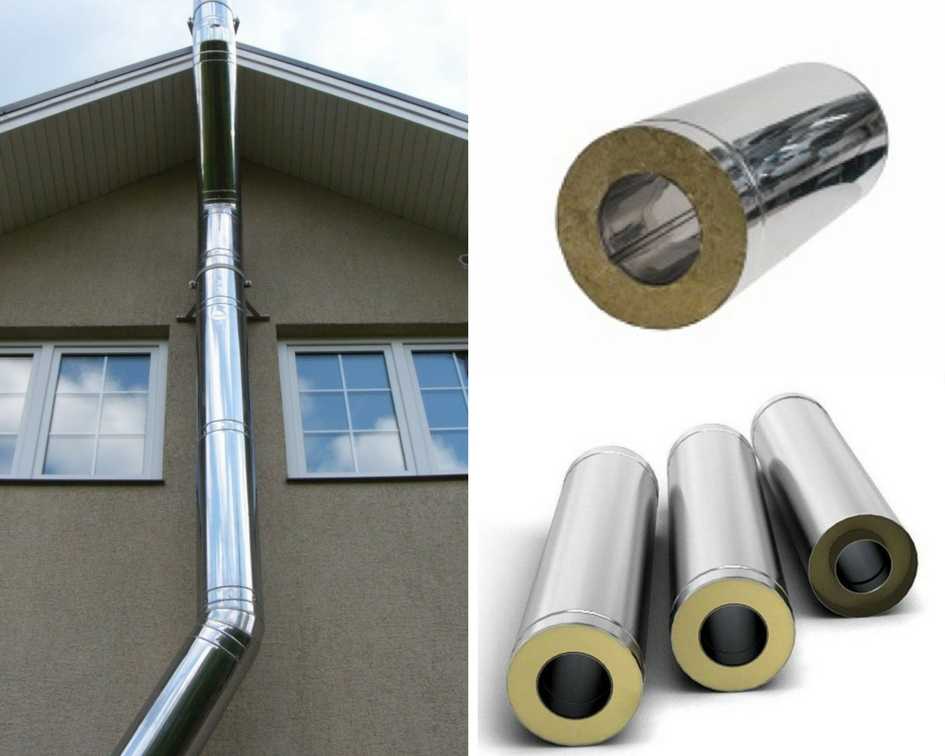

Рис 1. Внешний вид дымоотводящих систем

Содержание

1. Конструкция дымохода
2. Основные требования, предъявляемые к дымоходным системам для газовых котлов
3. Виды отводных газовых дымоходов
4. Из нержавейки
5. Асбестовые
6. Керамические
7. Коаксиальная отводная система
8. Зачем нужно утеплять дымоходные трубы котла
9. Краткий обзор основных материалов для теплоизоляции газового дымопровода
10. Стекловата
11. Минеральная вата
12. Утепление вытяжной трубы газового котла
13. Утепление стальной трубы газового котла
14. Как утеплить кирпичную трубу газового котла
15. Как утеплить трубу газового котла своими руками

Конструкция дымохода

Для повышения безопасности и эффективности работы на стадии проектирования и монтажа необходимо соблюдать нормативные требования к конструкции и установке дымоходного канала.

Его главными конструктивными элементами являются:

• Газоход — узел, являющийся переходным элементом из котла в дымоходный канал, монтируется при помощи переходников.
• Дымоходная труба, которая устанавливается вертикально и предназначена для создания тяги.
• Ревизия — элемент, расположенный внизу вытяжной трубы, используется для очистки канала от сажи после сгорания газа, удаления прочих загрязнений и конденсата в трубе.
• Дефлектор (оголовок, зонт) — защищает вытяжную трубу газового котла от проникновения внешних осадков.
• Крепежная фурнитура (стяжки, хомуты) для установки дымоотвода внутри или снаружи здания.

Рис. 2 Устройство дымопровода

Основные требования, предъявляемые к дымоходным системам для газовых котлов

При установке дымоходных каналов для обеспечения их эффективной работы и пожарной безопасности следует точно выполнять требования, прописанные в нормативной документации СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Их основными положениями являются следующие пункты:

• Сечение дымохода (диаметр трубы) не должно быть меньше выходного патрубка котла.
• Основная труба должна располагаться вертикально без наклонных участков (допустим уклон не больше 30 градусов), в ее конструкции не должно быть искривлений и зауженных участков.
• Максимальное число поворотов в отводной магистрали — не более трех при длине ответвлений в сторону до 1-го метра.
• Допустимое расстояние между стенками дымоотвода и негорючими поверхностями — не меньше 5 см., если он проходит через горючие стены и крышу, допускаемое расстояние более 25 см.
• Материал изготовления дымоходного канала должен быть устойчив к высоким температурам и иметь структуру, препятствующую пропусканию газов.
• Все соединения должны быть герметичны, изоляция не должна пропускать влагу и газы.
• В месте прохождения трубного канала через крышу конструкция должна быть цельной и без стыков.

Рис. 3 Схема обвязки котла

• В нижней части трубы обычно располагается элемент для сборки конденсата. Материал его изготовления должен быть стойким к воздействию влаги и продуктам сгорания газа.
• В местах, где предусмотрены повороты, обязательно расположение люков ревизии для очистки дымопровода от загрязнений и конденсата.
• Длина дымоходного канала должна обеспечивать хорошую тягу, высота его наружной части должна составлять не менее 50 см. над коньком крыши.
• При установке отводного канала для дыма обязательно наличие в его верхней части защитного козырька для предотвращения попадания загрязнений и атмосферных осадков.

Виды отводных газовых дымоходов

Все газовые дымоотводы в зависимости от материала изготовления можно разделить на несколько типов, в их число редко входят конструкции из кирпича, практически не используемые для отведения нагретых газов.

Квадратный дымоходный кирпич с круглым внутренним сечением часто используется для обвязки выпускного трубопровода.

Из нержавейки

Металлические дымоотводы пользуются большой популярностью в системах отведения продуктов сгорания, наибольшей коррозионной стойкостью обладает нержавеющая сталь, которую применяют чаще других. Ее физические характеристики обладают следующими положительными качествами:

• Коррозионная стойкость к атмосферным осадкам и конденсированной влаге существенно увеличивает срок ее службы.
• Нержавейка обладает хорошей химической устойчивостью к саже, образующейся после сгорания газа.
• Нержавеющий металл устойчив к высоким температурам, не плавится до 500 С.
• Металлические дымоотводы прочны и стойки к ударам, при повреждении им можно легко придать исходную форму, запаять разрыв или сквозное отверстие.
• Внутренняя гладкая поверхность не препятствует выходу горючих газов с сажей, ее отложение на стенках минимально.
• Отводной кожух из стали имеет небольшой вес, его легко монтировать, закрепляя к стене хомутами на стандартный дюбельный крепеж. Промышленность выпускает широкий ряд переходников, тройников и колен стандартных размеров, позволяющих легко установить дымоходную систему в любом здании.
• Для монтирования стального дымохода не требуется проведение сложных работ со значительным разрушением стен и потолков — его можно устроить в построенном доме с минимальным количеством демонтажных операций.
• Цена нержавейки вполне демократична, ее установка доступна практически любому домовладельцу.

При изготовлении металлических дымопроводов используются специальные марки нержавейки с повышенной устойчивостью к действию кислот.

Рис. 4 Металлический дымопровод

Асбестовые

Асбестоцементные трубы имеют в своем составе 85% цемента и 15% асбеста, благодаря волокнистой структуре асбестового наполнителя в его порах задерживается цемент — поэтому изделие обладает хорошей прочностью. Длина трубных изделий из асбестоцемента может достигать 5 метров, а сечение лежит в пределах 100 — 500 мм. Для отвода дыма используются безнапорные изделия, основные характеристики которых следующие:

• Коррозионная стойкость к влаге и химическим веществам, невосприимчивость к биологическим загрязнениям.
• Длительный срок эксплуатации.
• Устойчивость к механическим нагрузкам, кроме ударных.
• Не слишком сложная установка без применения специального оборудования, соединение производят при помощи специальных хомутов.
• Пожаробезопасность, хорошая термоустойчивость (до 300 С.) и теплопроводность. При превышении заданной температуры асбестоцементные изделия склонны к разрыву и деформации.
• Значительный вес, осложняющий проведение монтажных работ.
• Более низкая тяга по сравнению с металлическими конструкциями.
• Сложность или невозможность установки ревизионных люков, неудобство очистки от сажи.
• Склонность к накоплению конденсата. Асбестоцемент, накапливая влагу из воздуха, издает неприятный запах и может ее передавать через стенки в примыкающие конструкции.

Рис. 5 Асбестоцементный дымоход

Керамические

Монтируя дымоход, иногда используют трубопровод из керамики, применение которого отличается следующими особенностями:

• Трубные элементы производят из гладкостенной керамики — это предотвращает налипание сажи и позволяет производить чистку не чаще двух раз в год.
• Керамические изделия более удобны в установке, чем их асбестоцементные аналоги. Для удобства монтажа их поверхность оснащена шипами и пазами, обеспечивающими прочное герметичное соединение. При сборке системы используют цельные тройники и колена, выпускаемые производителем в широком ассортименте.
• Керамика не подвержена воздействию влаги и не напитывает воду.
• Изделия устойчивы к высоким температурам и химическим элементам, входящим в состав продуктов горения.
• Высокая теплопроводность материала способствует его быстрому прогреванию — это увеличивает тягу и повышает коэффициент полезного действия всей системы.
• Трубы имеют высокую прочность, долговечны, но как и вся керамика, разрушаются при ударном воздействии твердыми предметами.
• К недостаткам можно отнести их высокую стоимость (около 40 у.е. за погонный метр), монтаж всей системы из высококачественных итальянских материалов может обойтись в сумму около 1000 у.е.
• При монтаже керамические дымопроводы имеют наиболее эстетичный вид — обычно их устанавливают вместе с утеплителем в каналы из специального дымоходного кирпича, наиболее дорогие виды которого имеют сложную структуру из внутренней трубы круглого сечения и наружной квадратной поверхности.

Рис. 6 Дымопровод из керамики

Коаксиальная отводная система

Одним из современных высокотехнологичных решений для отвода продуктов сгорания является применение коаксиального дымоотвода. Конструктивно устройство выполнено в виде двух труб разного диаметра, соединенных между собой внутренними перемычками. Внешняя выполняет функции подвода свежего воздуха в котел снаружи, внутренняя выводит продукты горения на улицу.

Система обладает следующими отличительными особенностями:

• Позволяет сохранять насыщенный кислородом воздух внутри помещения, который не поглощается работающим котлом, в доме не потребуется размещать проточную вентиляцию.
• В коаксиальных видах решена проблема конденсата — благодаря специальной конструкции он не накапливается на внутренних стенках.
• Выводная труба может располагаться в любой плоскости и иметь малую длину.
• Устройство имеет высокий коэффициент полезного действия и пожаробезопасно — выходящий воздух охлаждается через трубные стенки наружным потоком.

Система подходит для функционирования в современных моделях отопительных котлов, оснащенных турбинами для всасывания наружного воздуха и выталкивания нагретых газообразных веществ.

Рис 7 Коаксиальный дымоход

Зачем нужно утеплять дымоходные трубы котла

Утепление канала для вывода продуктов горения от котельного оборудования позволяет увеличить коэффициент полезного действия системы — соответственно это снижает эксплуатационные расходы на топливо. Теплый дымопровод более эффективен, чем холодный, по следующим причинам:

• Тяга в котле напрямую зависит от температуры стенок отводного канала — чем она выше, тем больше скорость воздушного потока. Если стенки трубопровода находятся в холодном состоянии, время, затраченное на прогрев дымоходного канала, увеличивается, и продукты горения в большом количестве будут поступать в помещение, отравляя воздух угарным газом.
• При охлаждении в отводной шахте появляется кислотный конденсат, образующийся в результате взаимодействия продуктов горения с высоким содержанием углекислого газа и воды. В холодных дымоходах при резком охлаждении он накапливается быстрее и в большом количестве — это приводит к усиленной коррозии и уменьшению срока службы металлических конструкций.
• Если дымоотвод выполнен из керамики или асбестоцементных материалов, скопившийся на нем конденсат при резком охлаждении наружным воздухом проникает в структуру и вызывает промерзание стенок. Это приводит к их разрушению и уменьшению срока службы.
• Использование материалов для утепления вытяжной трубы газового котла снижает потери тепла в жилом помещении, которое частично забирается выводным трубопроводом.

Рис 8. Дымоходный кирпич

Краткий обзор основных материалов для теплоизоляции газового дымопровода

Для утепления дымохода используют материалы с низким коэффициентом теплопроводности и высокой температурной устойчивостью. Второму требованию не удовлетворяет большинство современных изоляционных материалов, к которым относятся пенопласт, пеноплекс, поролон, целлюлозные пористые утеплители и материалы на основе вспененного полиэтилена.

Эффективность теплоизолятора зависит от материала, из которого он изготовлен, и его толщины, важной характеристикой является способность напитывать влагу.

Рис. 9 Популярные теплоизоляторы для (стеклянная и базальтовая вата)

Стекловата

Является материалом, полученным из тонких стеклянных волокон, имеет высокую термостойкость и низкую теплопроводность, не боится влаги и не впитывает воду. Срок службы стекловаты довольно высок, но материал имеет низкую плотность — это затрудняет его монтаж. Хотя стекловата в основном выпускается в рулонах, для теплоизоляции удобнее использовать фольгированные полые цилиндры с прорезью.

Рис. 10 Тепловая проводимость изоляторов

Минеральная вата

Базальтовый утеплитель широко используют в строительной сфере благодаря своим высоким изоляционным качествам и экологичности. Минвата устойчива к высоким температурам, но способна напитывать влагу, для утепления лучше использовать минеральную вату в виде полых цилиндров. Минеральный утеплитель обладает высокой плотностью, поэтому его удобно монтировать и обрабатывать — материал является основным видом утеплителя для трубных дымоотводов.

Дымоходный кирпич. Промышленностью выпускаются специальные виды полого кирпича с отверстием под дымоходный трубопровод, утеплителем является воздушные полости в его стенках. Дымоходный кирпич лучше всего использовать вместе с утеплителем, который предотвращает контакт трубопровода с кирпичными стенками. Помимо своих изоляционных качеств, кирпич обеспечивает высокую декоративность жилого дома, скрывая некрасивые дымоходные трубы в эстетичных каменных колоннах.

Утепление вытяжной трубы газового котла

Решая, чем утеплить трубу, следует рассматривать не только утеплитель, но и его эффективность при работе с различными дымопроводами и удобство монтажа. Способы утепления дымоходов не отличаются большим разнообразием, в основном используются вата и наружная оболочка в виде трубных кожухов или кирпичных колонн.

Рис 11 Утепление вытяжной трубы газового котла стекловатой

Утепление стальной трубы газового котла

Вентиляционную трубу от газового котла из металла можно утеплить любым из приведенных выше способов, для фиксации теплоизолятора и придания конструкции эстетичного внешнего вида используются два способа: устанавливают базальтовый или стекловатный теплоизолятор под металлический кожух большого диаметра или укладывают в колонну из дымоходного кирпича.

Промышленность выпускает готовые металлические дымоходные сэндвич-трубы с теплоизолятором, помещенным между двумя оболочками.

Рис. 12 Монтаж базальтового теплоизолятора на керамический дымопровод

Утепление асбестовой или керамической трубы

Способы утепления труб из данных материалов аналогичны металлическим трубопроводам, для закрепления теплоизолятора на асбестовую трубу газового котла надевается трубная оболочка большего диаметра или она обкладывается колонной из секционного дымоходного кирпича.

Как утеплить кирпичную трубу газового котла

Решая, как утеплить трубу дымохода из кирпича, применяют строительные технологии проведения работ по утеплению фасадов, в качестве изолятора лучше всего использовать базальтовую вату.

Чтобы утеплить кирпичную трубу минеральной базальтовой ватой, при монтаже плиты ее приклеивают или крепят на зонтичные дюбеля, наклеивают на поверхность сетку и штукатурят, после чего трубу красят в нужный цвет.

Как утеплить трубу газового котла своими руками

Чтобы утеплить керамическую или асбестовую трубу газового котла, для конструкции своими руками нужно изготовить металлический кожух с большим на 100 мм. диаметром и поместить в него утеплитель. Утеплять асбестовые трубы проще секциями по полтора метра, утрамбовывая в них вату базальтового утеплителя и соединяя широкими хомутами. Для улучшения герметизации на улице можно использовать гидроизоляцию для отделки верхней части дымоотвода под козырьком.

Рис. 13 Основные моменты монтажа теплоизолятора в колонну из кирпича

Чтобы правильно утеплить дымоход газового котла, следует использовать изоляцию из стеклянной или минеральной ваты, укладывать утеплитель лучше в кожух большего диаметра или колонну из кирпича. Эффективность утепления в любом случае зависит от материала, из которого изготовлен теплоизолятор, его толщины и качества монтажа.

Утепление дымохода – решение проблемы с конденсатом

+7 (495) 790-97-76

Связанные продукты:

FURANFLEX Black® для котлов

Появление конденсата особенно актуально для владельцев современных газовых котлов, которые отличаются высокой производительностью. Хотя образованию влаги на стенках могут способствовать разные факторы: неправильно сконструированный дымоход, плохая тяга и др. Наличие конденсата – это верный путь к разрушению дымохода. В кирпичных конструкциях и асбестовых трубах влага проникает в микротрещины и замерзает на морозе, тем самым нарушая целостность материала. Металлические конструкции также плохо переносят агрессивное воздействие конденсата из-за содержания в нем кислотных соединений. Для избавления от этих проблем делают утепление дымохода.

Увидев пятна на дымоходе или другие признаки проблемы, большинство людей спешат утеплить проходы. Но эффективны ли такие меры? Разберемся в этом вопросе далее, а пока рассмотрим, какие материалы могут использоваться для утепления.

Теплоизоляционные материалы для утепления дымохода

Обычно утепление дымохода делают на чердаке и снаружи помещения, поскольку в этих местах дымоход контактирует с холодным воздухом. Это проводит к остыванию трубы. Из-за этого точка росы находится довольно низко. При выборе теплоизоляционного материала нужно учитывать условия их эксплуатации. С одной стороны теплоизолятор должен хорошо выдерживать высокие температуры, а с другой – быть влагостойким.

Базальтовая вата

Это один из самых распространенных теплоизоляционных материалов, которые используются для утепления дымоходов. Главное преимущество – негорючесть. Хорошо переносит высокие температуры. Обладает отменными теплоизоляционными свойствами, но имеет серьезный недостаток – плохую устойчивость к влаге. Базальтовая вата легко впитывает воду, из-за чего теряет свои теплоизоляционные характеристики. В связи с этим обычно используют материал с внешней оболочкой в виде пленки, которая защищает утеплитель от влаги. Процесс теплоизоляции проходит довольно быстро.

Вата на основе керамического волокна

Мало популярный, но эффективный теплоизолятор. Получают его из окиси алюминия, кремния и циркония при помощи использования центрифуги. Продается, как и минеральная вата, в рулонах. Вата на основе керамического волокна обладает хорошими теплоизоляционными свойствами, но встречается не во всех магазинах, да и стоит дороже. Не боится высоких температур и не воспламеняется под их действием. Процесс утепления во многих схож с теплоизоляцией минеральной ватой. В целом не нужно обладать специальными знаниями и навыками.

Огнеупорные плиты

Устойчивый к огню и высоким температурам теплоизоляционный материал в виде плит обычно используется для утепления кирпичных дымоходов. Огнеупорные плиты содержат неорганические компоненты. В большинстве случаев они одновременно выполняют две функции – предупреждают преждевременное охлаждение стен и придают им эстетичного вида. Срок службы и характеристики материала полностью зависят от компонентов, которые входят в его состав.

Другие возможные пути утепления

Если в качестве дымохода используется стальная нержавеющая труба, тогда альтернативным и приемлемым вариантом может стать применение сэндвич-трубы. Они представляют собой конструкцию, которая состоит из вложенных друг в друга двух металлических труб, между которым находится слой теплоизолятора. Теплоизоляционные характеристики обычно обусловлены минеральной ватой. Главный недостаток в том, что дымоход нужно полностью менять. Даже если работы выполняются своими силами, придется заручиться поддержкой помощника.

В качестве дополнительного утепления дымохода может использоваться и штукатурка, если у вас кирпичный дымоход. Для отделки стенок может использоваться раствор из огнеупорной смеси. При выборе материала на рынке, стоит учитывать, на какие температуры он рассчитан. Иногда в раствор добавляют керамзит или другие теплоизоляционные материалы для лучшего сохранения тепла. Преимущество такого способа борьбы с конденсатом в том, что внешний облик дымохода приобретает привлекательный вид. Среди минусов – довольно трудоемкий процесс работы и сомнительная эффективность.

Почему утепление не решает проблему с конденсатом?

Утепляя дымоход, многие люди рассчитывают, что навсегда решат проблему с конденсатом. Каково их удивление, когда новые пятна появляются на стенках. Чтобы понять, почему так происходит, следует разобраться в особенностях образования влаги внутри конструкции. Когда горячий воздух достигает точки росы, на стенках появляется конденсат. Чем холоднее стенки дымохода, тем быстрее образуется влага. Если провести утепление, стенки не будут так быстро остывать. В результате точка росы поднимется вверх, но конденсат будет продолжать оседать на внутренней поверхности, а после стекать вниз. Только в редких случаях при помощи утепления удается переместить точку росы за пределы дымохода.

Как эффективно решить проблему?

Если в вашем дымоходе образуется конденсат и теплоизоляция не дала желаемых результатов, следует сделать вставку из полимерного чулка ФуранФлекс по всей длине. Современный материал, который изначально выпускается в виде гибких труб, а потом приобретает высокую прочность, позволит вам навсегда избавиться от конденсата.

Эффективность этого метода обусловлена несколькими моментами. Полимерная труба обладает низкой теплопроводностью. Температура внутренних стенок длительное время удерживается на одном уровне, поэтому не создается благоприятных условий для образования конденсата. К тому же трубы ФуранФлекс улучшают тягу на 30%, так как образуют идеально ровные проходы с круглым сечением. Продукты горения быстрее выходят наружу, поэтому не успевают остывать при прохождении через дымоход. Важным плюсом использования инновационной технологии является длительный срок службы – полимерный вкладыши могут успешно эксплуатироваться на протяжении десятков лет.

Оставьте заявку прямо сейчас!

Мы свяжемся с Вами в ближайшее время

Ремонт дымоходов в Москве и МОРемонт внутренних водостоков в Москве и МО

Как изолировать металлическую дымоходную трубу | Домашние руководства

Автор: Carson Barrett

Дымоход — это металлическая труба, идущая вверх от верхней части вашей газовой печи или водонагревателя, по которой угарный газ от нагревателя выходит наружу вашего дома. Поскольку дымоход несет выхлопные газы от сжигаемого природного газа или пропана, он может нагреваться. Это может быть проблемой, когда дымоход выходит на ваш чердак по пути на крышу, так как он может обогревать ваш чердак. Изоляция дымохода может удерживать тепло, сохраняя прохладу на чердаке.

1. Выключите водонагреватель или печь и дайте дымоходу остыть.

2. Измерьте окружность дымохода.

3. Отрежьте два плоских листа алюминиевого наличника длиной 14 дюймов и достаточно узкими, чтобы поместиться между потолочными балками вокруг дымохода. Вырежьте полукруглую выемку на одном конце каждого листа, достаточно широкую, чтобы поместиться вокруг дымохода, и достаточно длинную, чтобы края вокруг выемок перекрывали друг друга на 3 дюйма. Наденьте перчатки, чтобы защитить руки, затем ножницами по металлу сделайте надрезы в алюминиевой накладке.

4. Снимите изоляцию между балками в месте расположения дымохода, чтобы очистить пространство примерно в 18 дюймах от дымохода с каждой стороны. Нанесите толстый слой высокотемпературного герметика на дымоход с одной стороны. Поместите герметик примерно в дюйме от дымохода.

5. Положите один из алюминиевых листов с надрезом между лагами так, чтобы надрезанная кромка была обращена к дымоходу. Плотно прижмите обшивку к высокотемпературному герметику.

6. Нанесите толстый валик высокотемпературного герметика вокруг дымохода с другой стороны, проходя по краям гидроизоляции с одной стороны на другую. Установите другой кусок прорези на место с другой стороны дымохода. Плотно прижмите его к высокотемпературному герметику.

7. Нанесите толстый слой высокотемпературного герметика вокруг стыка, где дымоход выходит на чердак.

8. Отрежьте кусок оклада, чтобы измерить окружность дымохода плюс 6 дюймов. Вырежьте прорези глубиной 1 дюйм в верхнем крае оклада, размещая по одному разрезу через каждые 2 дюйма вдоль оклада. Повторите это по нижнему краю оклада, но сделайте прорези глубиной 2 дюйма на нижнем крае.

9. Отогните пазы по верхнему краю обшивки внутрь под углом 90 градусов, а пазы по нижнему краю наружу под углом 90 градусов.

10. Оберните отлив вокруг дымохода и прикрепите его скобами к откосу внутри потолочных балок через пазы на нижнем крае. Это создает плотину вокруг дымохода, которая предотвращает контакт с изоляцией.

11. Верните изоляцию на место. Вы можете разместить его прямо напротив плотины дымохода.

Справочные материалы

• Energy Star.gov: Самостоятельное руководство по герметизации и изоляции с помощью Energy Star

Авторская биография

Карсон Барретт начал профессионально писать в 2009 году. В настоящее время Барретт учится в муниципальном колледже округа Бакс, где получает степень бакалавра искусств в области спортивного менеджмента.

Важные рекомендации и рекомендации по эффективному использованию дома

Возможно, вы замечали в своем доме сквозняки в зимнее время или просто чувствуете, что тратите на обогрев дома больше, чем необходимо. Часто проблема кроется в утечках воздуха по дому.

Хорошим способом предотвращения утечек воздуха является теплоизоляция чердачного помещения, но как изолировать горячую вытяжку печи?

Изоляция вокруг выхлопной трубы печи требует соблюдения строительных норм и правил, включая наличие изоляционной дамбы между выхлопной трубой и изоляцией. Зазор зависит от того, имеет ли вентиляционное отверстие конструкцию с одинарными, двойными или тройными стенками.

Ознакомьтесь с портативным двухтопливным генератором Champion мощностью 4375/3500 Вт — готов для автодома! (ссылка на Амазон)

Эта статья расскажет вам о важности герметизации утечек воздуха, типах дымоходов печи, а также о том, как правильно их герметизировать и изолировать.

Зачем мне изолировать выхлопную трубу печи?

Причина 1:

При поиске протечек в тепловом ограждении или периметре кондиционируемого жилого помещения одним из наихудших нарушений является граница между домом и чердачным помещением.

Сантехника, воздуховоды и вентиляционные трубы создают отверстия или желоба, через которые выходит микроинфильтрация воздуха. Когда теплый воздух поднимается вверх, нагретый воздух, за который вы заплатили, теряется. На самом деле целых 40% потерь тепла происходит из-за утечек воздуха , большая часть которого выходит через чердак.

Герметизируя эти зазоры и утечки воздуха, в том числе канавки вокруг дымохода печи, вы можете значительно сократить количество отходов, сэкономить деньги и повысить комфорт в вашем доме.

Причина 2:

Обледенение представляет собой серьезную проблему, которая может возникнуть при наличии на чердаке теплого воздуха. Дело в том, что когда теплый воздух попадает на чердак, он растапливает нижнюю часть снега на поверхности крыши.

Растаявший снег стекает по поверхности крыши, пока не достигнет холодного места, например, карниза или софита. Здесь он снова замерзает в плотину, которая непрерывно накапливает снег и лед. Это накопление может повредить черепицу и вызвать утечку воды в дом.

Несмотря на то, что изоляция чердака предотвращает это явление, оно не устраняет его. Утечки воздуха пропускают слишком много теплого воздуха на чердак и должны быть загерметизированы, чтобы уменьшить образование льда.

Теперь, когда вы понимаете важность устранения утечек воздуха и изоляции чердачного помещения, давайте рассмотрим шаги, необходимые для безопасного выполнения этой задачи. Есть несколько важных правил, которые можно и нельзя делать в зависимости от вентиляционной трубы вашей печи.

Типы дымоходов печи

Вытяжные трубы печи могут быть выполнены тремя способами и требуют различных зазоров:

• Одностенные (только в старых системах): металл. Вы должны иметь 6-дюймовый зазор между одностенными вентиляционными отверстиями и любым горючим материалом, например изоляцией.
• С двойными стенками, обычно типа B : Это наиболее распространенный тип вентиляционных отверстий, встречающийся в печах. Двустенная или двойная вентиляционная труба состоит из 2 слоев металла и требует зазора в 1 дюйм.
• Трехстенный: Трехстенный, очевидно, состоит из 3 кусков металла и требует нулевого зазора .

Если вы не уверены, какая вентиляционная труба используется в вашей печи, проверьте спецификации производителя. Если ваша печь старше 1980-х, вы, вероятно, имеете дело с вентиляционными трубами с двойными стенками.

Пошаговое руководство по герметизации вентиляционной трубы печи

Перед тем, как вы сможете утеплить чердак, вам необходимо правильно герметизировать желоб для вентиляционной трубы печи. Погоня — это просто большая дыра, прорезанная в полу, чтобы вывести вентиляцию на чердак. Вот как это сделать:

Соберите материалы и подготовьте место:

• Фонарик или другое освещение
• Наколенники
• Перчатки, лицевая маска, одежда в полный рост — изоляция и работы на чердаке грязные и зудящие
• Ножницы для листового металла
• Высокотемпературный/термостойкий герметик: силиконовый уплотнитель Rutland Products High Heat Silicone Seal (ссылка на Amazon) — хороший выбор. Он рассчитан на температуру до 500 градусов.
• Рулон алюминиевой планки шириной 14 дюймов
• Доски, необходимые для создания рабочего пространства — только наступайте на стропила или поперечные доски, установленные в качестве направляющих

Использование ножниц для листового металла, отрежьте алюминиевый накладной элемент от рулона, чтобы он поместился вокруг дымохода. Для круглых дымоходов вырежьте 2 полукруга, чтобы вы могли перекрывать друг друга примерно на 3 дюйма посередине.

При наличии деревянного пола нанесите на пол полоску высокотемпературного герметика и вдавите в него металлическую планку.

Прикрепите скобами или гвоздями планку к деревянному полу.

В качестве альтернативы, если вокруг паза есть только гипсокартон, вырежьте два поперечных бруса из бруса, равных по высоте балкам потолка. Прикрепите деревянные поперечины к балкам, оставив зазор не менее 3 дюймов до трубы. Прикрепите эту деревянную блокировку к каркасу (Источник).

Теперь вы можете прикрепить круг оклада к периметру квадрата, созданного вокруг дымохода, с помощью герметика и скоб или гвоздей.

Заделайте зазор между дымоходом и металлическим накладным элементом с помощью высокотемпературного герметика.

Предупреждение: Не используйте монтажную пену для каких-либо стыков рядом с вентиляционной трубой. Всегда используйте огнестойкий герметик.

Теперь вы должны сформировать изоляционную дамбу , чтобы предотвратить контакт изоляции с дымоходом. Для этого:

• Отрежьте от рулона достаточное количество алюминиевой накладки, чтобы обернуть ее вокруг вентиляционной трубы, оставив еще 6 дюймов в запасе.
• Снимите оклад с вентиляционной трубы, чтобы с ним можно было работать.
• Вырежьте прорези глубиной 1 дюйм на расстоянии нескольких дюймов вдоль верхней стороны.
• Согните эти только что вырезанные выступы.
• Теперь прорежьте 2-дюймовые прорези вдоль нижней части и отогните эти выступы.
• Снова оберните плотину вокруг дымохода.
• Прикрепите нижние выступы к полу с помощью высокотемпературного герметика и скоб.
• Верхние выступы должны оставлять зазор в один дюйм между алюминиевой гидроизоляционной перегородкой и вентиляционной трубой.

Предупреждение. Если ваша вентиляционная труба одностенная, вместо этого необходимо создать 6-дюймовый зазор. Используйте более длинный кусок алюминиевого листа, чтобы вы могли создать больший периметр.

Изоляция вокруг выхлопной трубы печи

Теперь, когда вы надежно загерметизировали места утечки воздуха вокруг выхлопной трубы печи, вы можете заняться изоляцией чердачного помещения.

Внимание: изоляция из стекловолокна не может просто упираться в вентиляционную трубу, касаясь ее. Хотя стекловолокно может не гореть, оно может расплавиться, что может способствовать возникновению пожара и увеличению скорости его распространения. Вот почему так важно построить барьер из алюминиевой планки. Для получения дополнительной информации см. Может ли изоляция из стекловолокна загореться? Знай факты.

Изоляция может быть добавлена ​​до барьера. Не забудьте оставить 4 дюйма до верха плотины — высота изоляции должна быть ниже, чем плотина.

В противном случае, для лучшей энергоэффективности и рентабельности, изоляция должна полностью покрывать балки пола и быть равномерно распределена по пролету чердака.

Рекомендуемая глубина изоляции чердака обычно составляет 10-14 дюймов (источник). Если вы использовали 14-дюймовый гидроизоляционный материал вокруг вентиляционной трубы, его будет легко изолировать до этого уровня, сохраняя при этом 4-дюймовый зазор вверху.

Особый случай: высокоэффективные печи

Новые высокоэффективные печи не всегда имеют вентиляционные трубы, выходящие через чердачное помещение. Новые высокоэффективные печи могут иметь эффективность около 95 процентов, что является огромной экономией для вашего кошелька.

Если вы не уверены, что у вас есть этот стиль, большая подсказка находится в вентиляции. Если дымоход сделан из трубы ПВХ, у вас есть высокоэффективная печь, также называемая конденсационной печью. Низкие температуры дымовых газов позволяют использовать дымоходы из ПВХ вместо металлических.

Поскольку из газов удаляется так много тепла, которое используется для обогрева вашего дома (отсюда и рейтинг высокой эффективности), он не может полагаться на естественную тягу для отвода дымовых газов через вентиляционное отверстие. Он должен использовать вентилятор с механическим приводом, чтобы вытеснить газы из топки и дымохода.

В большинстве случаев для выпуска газов наружу используется небольшой вентилятор, что устраняет необходимость в вентиляционном отверстии в виде дымохода. В некоторых менее эффективных печах по-прежнему используются металлические трубы, но в наиболее эффективных моделях используется пластик (источник).

Так какое это имеет значение?

Ну, даже пластиковые выхлопные трубы могут создавать отверстия, которые позволяют утечкам воздуха проникать в ваш дом. Проверьте все вентиляционные соединения, которые выходят из вашей домашней оболочки, которая часто проходит через боковую стенку в высокоэффективных печах.

Используйте высокотемпературный герметик или расширяющуюся пену для распыления (можно использовать против вентиляционных отверстий из ПВХ), чтобы заделать любые щели, обнаруженные вокруг этих областей.

Заключение

Надлежащим образом изолируя дом от утечек воздуха, вы можете повысить его энергоэффективность на целых 40%. Поскольку вытяжные вентиляционные трубы печи являются главным подозреваемым в утечке воздуха вокруг желобов, герметизация вокруг них перед изоляцией может значительно уменьшить инфильтрацию и потери тепла.

Чтобы надежно изолировать вытяжку печи, всегда используйте высокотемпературный герметик, не допускайте контакта изоляции с вентиляционным отверстием, предварительно создав плотину, и убедитесь, что вы знаете, с каким типом вентиляционной трубы вы имеете дело.
