Правильная разводка электрики: советы и рекомендации эксперта
Продолжаем посвящать вас во все секреты профессионального ремонта. В заключение темы черновой отделки дизайнер Валерия Белоусова поведала нам о тонкостях правильной разводки электрики.
Продолжаем посвящать вас во все секреты профессионального ремонта. В заключение темы черновой отделки дизайнер Валерия Белоусова поведала нам о тонкостях разводки электрики. Как уже неоднократно говорилось в предыдущих статьях, план расположения осветительного оборудования, розеток и выключателей, вам нужно иметь на руках уже на моменте начала черновых работ, чтобы иметь возможность предоставить его строителям или самому учитывать все его тонкости. Подсчитав количество всего необходимого, вы можете смело ехать в магазин за покупками.
Имейте в виду, что есть два стандарта монтажных коробок под розетки и выключатели: немецкий (круглый) и итальянский (квадратный). В России чаще всего использует немецкий, если вы будет использовать итальянский — не забудьте предупредить об этом строителей.
Определившись с внутрянкой, вы можете преступить к выбору подходящих для вашего дизайна розеток и их рамок. Чтобы вы ни о чем не забыли, все правильно распланировали и установили, мы подготовили для вас маленькую шпаргалку.
1) Рамки под розетки или выключатели обычно продаются максимум пятипостовые, а выключатели — трехклавишные (более распространенный вариант — двухклавишные). Заранее определитесь, какие именно элементы нужны вам.
2) Помимо этого, вам стоит знать и учитывать, в каких местах у вас будут:
• Переходной выключатель.
• Диммер.
• Интернет, TV, радио и телефонный вывод.
• Вывод под духовку.
• Домофон, охрана и пр.
3) На этапе черновых работ рекомендуется оставлять по 30 см провода под розетки, выключатели и светильники, чтобы в последствии у вас была возможность сместить их.
4) Если вы решили расположить некоторые розетки за техникой или легко отодвигающейся мебелью, не забывайте учесть глубину вилки. Если вы хотите, чтобы при этом, например, телевизор плотно прилегал к стене, розетку надо утопить в стену хотя бы на 5 см.
5) Электрику на кухне необходимо просчитывать совместно с людьми, продающими вам кухонный гарнитур.
На фотографиях ниже вы можете посмотреть, как команда Валерии учла эти пункты при работе над квартирой на Ленинском, о которой мы, кстати, уже писали, когда она была только в стадии проекта.
6) Электрика в ванной должна быть влагозащищенной и с крышками.
7) Не забывайте про безопасность детей, заказывайте «шторки» для розеток. Прецеденты с любознательными испытателями очень распространены.
8) Располагая электрику по высоте, представляйте, как вы будете ей пользоваться в будущем: лучше расположить розетку на высоте 90-100 см от пола, чем каждый раз нагибаться вниз, чтобы пропылесосить.
9) Выбирая розетки, врезающиеся в пол, проверьте позволяет ли высота стяжки сделать такой монтаж.
10) Обязательно до завершения черновых работ перепроверьте, в тех ли местах строители сделали все запланированные пункты электрики, чтобы не пришлось переделывать что-то в конце ремонта.
Читайте предыдущие части статьи о черновой отделке и в скором времени ожидайте советов на тему чистовых работ:
Ремонт: знать, учитывать, контролировать. Часть 1. Черновые работы
Ремонт: знать, учитывать, контролировать. Часть 2. Кондиционирование, вентиляция и отопление
Ремонт: знать, учитывать, контролировать. Часть 3. Сантехника
Добавить в избранное16
- Теги
- своими руками
- ремонт
своими руками, ремонт
Разводка электрики | ••• САЙТ ЧАСТНЫХ МАСТЕРОВ •••
Разводка электрики — один из наиболее важных этапов ремонта жилья. Начинать отделку помещения лучше всего именно с электромонтажа, поскольку провода, обычно, проходят внутри стен или пола. Работа с электрикой требует точных расчетов нагрузки, грамотного выбора материалов и оборудования, составления оптимального плана электропроводки помещения, четкого соблюдения норм ПУЭ и техники безопасности. Если Вы точно не знаете, как самостоятельно развести электрику по квартире или дому, обратитесь к специалистам «5 Мастеров». Позвонив по телефону или оставив заявку на сайте, Вы сможете вызвать работников по любому адресу Москвы, а также ближайшего Подмосковья.
Специалисты «5 Мастеров» готовы предложить:
- Полный комплекс электромонтажных услуг
- Грамотную разводку электрики в квартирах, загородных домах, офисах
- Монтаж проводки открытым или закрытым способом
- Помощь при покупке необходимой электроинфраструктуры
- Бесплатно: консультации, выезд электриков по Москве и ближайшему Подмосковью
- Оказание услуг без предоплаты, по приемлемым ценам

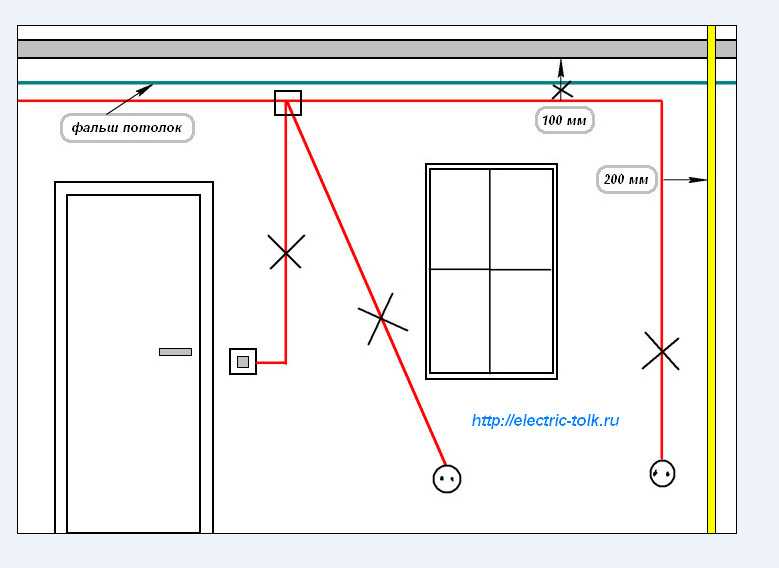

Коротко о разводке электрики закрытым способом
Как правило, в кирпичных и железобетонных жилых домах, а также в помещениях, где работают люди, разводка электрики выполняется закрытым способом. То есть, провода, укладываются в выдолбленные в стене штробы и скрываются слоем отделки. Это наиболее эстетичный способ монтажа электрических проводов.Прежде чем приступить к разводке, специалисты составляют план электрики помещения, где учитывают точки расположения выключателей, розеток, бытовых электроприборов. Места прохождения проводов намечаются на стенах обычным карандашом. В точках разветвления электропроводки, а также на местах расположения розеток и выключателей делают отметки, по которым позже будут создаваться отверстия под монтажные коробки. Далее по нанесенной разметке в стене делаются штробы. Туда укладываются провода и закрепляются на местах посредством строительного штукатурного раствора, алебастра или специальных дюбель-хомутов (но не гвоздей).
Далее по местам устанавливаются электрощит и монтажные короба, монтируются выключатели и розетки, подключаются светильники. Провода следует подсоединить к автоматам, согласно имеющейся схеме. По окончании всех этапов разводки электрики проводка закрывается слоем штукатурки.
Еще один вариант скрытой разводки проводов — монтаж их в полу. Этот способ относится к новейшим технологиям электромонтажа. Перед заливкой стяжки в полу устанавливаются пластиковые трубы, внутри которых протягиваются провода. В определенных местах трубы с электроинфраструктурой поднимаются на стены до расчетного уровня.
в начало
Коротко о разводке электрики открытым способом
Развод электрики открытым способом выполняется реже, нежели закрытым. Этот более дешевый способ электромонтажа применяют чаще для нежилых помещений, где эстетика интерьера не так важна. Открытый способ разводки электрики предполагает, что установка проводов будет производится не внутри стен, а снаружи.Разводка открытой электропроводки производится внутри защитных кожухов: металлических лотков, ПВХ или гофрированных труб, кабель-каналов. Последний вариант многие электрики считают наиболее предпочтительным. Перед тем, как приступить к работе, следует составить схему электромонтажа. Далее на стену необходимо нанести разметку прохождения проводов, и по ней закрепить кабель-каналы. В зависимости от того, из какого материала изготовлены стены, для монтажа кабель-канала используют жидкие гвозди, дюбель-гвозди или дюбели-бабочки. Кожух должен начинаться от входа в помещение и последовательно двигаться ко всем электроточкам. В смонтированный короб укладывают кабель и закрывают конструкцию крышкой.
Если разводка электрики производится в производственном помещении, то для ее защиты целесообразнее использовать металлические лотки.
в начало
Почему разводку домашней электрики не стоит выполнять самостоятельно
Правильная разводка электрики — это многоступенчатый процесс, который содержит массу нюансов. Он требует от мастера не только знаний из области теории электросетей, но и физики. Кроме того, специалисту следует иметь четкое представление о том, как правильно соединять электрические провода, состоящие из тех или иных материалов. Чтобы нормально выполнить разводку, требуется либо образование электромонтажника, либо серьезное увлечение электрикой. Дилетантский подход при работе с электричеством недопустим. Самым страшным последствием любительской разводки проводов может стать пожар.Разводка электрики — одна из наиболее востребованных услуг специалистов «5 Мастеров». Мы поможем грамотно выполнить расчеты, составить схему, подобрать соответствующие материалы, соблюсти нормы безопасности. Профессиональные электрики выполнят разводку проводки в домах и квартирах, жилых и нежилых помещениях. Мы ждем Ваших обращений по телефону или онлайн ежедневно, включая выходные.
в начало
ЗВОНИТЕ
Основы электропроводки: что нужно знать для расчета, подключения и установки электропроводки для жилых автофургонов и лодок
Нужны ли электромонтажные работы вашему автофургону или лодке? Мысль о том, чтобы сделать собственную электропроводку, может пугать, но на самом деле это намного проще, чем вы думаете. В этой статье мы рассмотрим основы электропроводки, которые вам необходимо знать при работе над вашим следующим проектом. К ним относятся инструменты, которые вам понадобятся, как выбрать правильные провода и, в конечном итоге, как установить электропроводку. Давайте начнем. 9
- В зависимости от тока нагрузки (рекомендуемый метод)
- В зависимости от размера предохранителя
- Рекомендуемый тип электрического провода: Медный многожильный провод, рассчитанный на температуру 221℉
- Методы
- Материалы для обжима соединителей
- Рекомендуемая изоляция соединителя электрических проводов: Термоусадка
- Разрезать и зачистить
- Обжать и соединить
- Закрепить и изолировать
Основы электропроводки
Вот некоторые из основ электропроводки, которые нужно знать, прежде чем вы начнете сверлить отверстия в электропроводке перекусывание проводов. Не помешает переподготовка, даже если вы уже знаете часть этой информации.
Отключите питание перед выполнением электромонтажных работ
Убедитесь, что в вашей лодке или доме на колесах нет проводов под напряжением, вероятно, самое важное, что вы можете сделать, прежде чем приступить к электромонтажным работам. Вы можете подумать, что этот шаг очевиден, но удивительно, как многие упускают его из виду.
Если вы точно знаете, с какой цепью вы работаете, вы можете выключить выключатель или вытащить предохранитель, но если вы не уверены, вам может потребоваться полностью отключиться от берегового питания. В дополнение к отключению от береговой сети, вам нужно отключить батареи от главного распределительного щита. Это просто щелкнуть выключателем, если у вас есть выключатель аккумулятора, но вы также можете отключить отрицательный кабель, идущий от ваших аккумуляторов.
Имейте в виду, что даже если вы отключили питание, вы всегда должны дважды проверить отсутствие питания с помощью мультиметра. Для этого сначала проверьте измеритель на действующей цепи, чтобы убедиться, что он определяет напряжение, затем проверьте провода, с которыми вы работаете, чтобы убедиться, что питание отсутствует. На линиях переменного тока более высокого напряжения вы также можете использовать бесконтактный детектор напряжения для проверки мощности.
Знать, как пользоваться мультиметром
Как упоминалось выше, вам понадобится мультиметр, и вы должны знать, как им пользоваться. Основные функции мультиметра измеряют напряжение, силу тока и сопротивление в вашей электропроводке. Они могут быть полезны, если вам нужно проверить, находится ли провод под напряжением, каково напряжение или подключен ли он. Ваш мультиметр поставляется с красным и черным кабелем, который вы можете использовать для проверки цепей. Полезно иметь как щупы, так и зажимы типа «крокодил», чтобы ваши руки были свободны при измерении электричества.
Рекомендуемая литература: Амперы, вольты и ватты: в чем разница?
Сначала вы подключаете кабели к мультиметру. Черный кабель подключается к COM, что означает «общий», который затем подключается к отрицательной стороне цепи. А красный кабель подключается к порту VA Omega MA, который затем подключается к цепи положительной стороны.
Затем вы поворачиваете циферблат в зависимости от того, что вы хотите измерить (напряжение, сила тока или сопротивление), и подключаете щупы или зажимы типа «крокодил» к проводам или батареям, которые хотите проверить. Всегда помните, что черный кабель = минус, красный кабель = плюс для цепей постоянного тока. Если вы получите это в обратном порядке, это будет читаться отрицательно.
Чтобы получить более подробное руководство, посмотрите это информативное видео на Youtube.
Провода переменного тока и провода постоянного тока
При работе на фургоне или лодке вы обнаружите как системы переменного, так и постоянного тока, поскольку обе они имеют свое место в процессе электропроводки. AC означает «переменный ток», а DC означает «постоянный ток». Помните об этих терминах, когда мы узнаем о разнице между этими двумя типами электричества.
По существу, переменное напряжение можно легко изменить и транспортировать на большие расстояния без больших потерь мощности. Это делает его идеальным для основной электросети. В вашем доме на колесах или на лодке это береговая мощность или мощность генератора, которая питает ваши цепи 120 В или 230 В. Эти провода обычно черно-белые с одним «горячим» проводом и одним нейтральным. Эти провода небезопасны для прикосновения, когда они включены, и могут представлять опасность поражения электрическим током.
С другой стороны, питание постоянного тока больше всего связано с питанием от аккумуляторов, потому что запасенная энергия от аккумуляторов — это постоянный ток. Питание постоянного тока чаще всего составляет 12 или 24 вольта на лодке или RV и считается «безопасным при прикосновении» и не представляет опасности поражения электрическим током. Провода чаще всего красно-черные, а иногда и черно-белые, как в сети переменного тока.
Как это относится к автодомам и лодкам?
Береговое питание — от сети переменного тока, а питание от батареи — от постоянного тока. Таким образом, чтобы запитать устройство переменного тока от постоянного тока, вы должны сначала подключить провод постоянного тока к инвертору. Вот почему инверторы так важны, если вы отключаетесь от сети. Также важно знать разницу, поскольку подача переменного тока через провод постоянного тока (или наоборот) может привести к перегреву проводов и потенциальному возгоранию, особенно если кабели не выдерживают напряжения или тока.
Изоляция всех проводов
Когда вы думаете о кабеле, вы, вероятно, думаете о металлических проводах, заключенных в какой-то пластик. Это связано с тем, что металлические провода являются проводником, а пластик — изолятором. Изолятор защищает провода от прикосновения к другим проводникам (и, следовательно, от короткого замыкания). Самое главное, они защищают вас от шока.
Вот почему так важно покрыть любой оголенный провод и металл изоляционным материалом, например, термоусадкой или изолентой. Вы же не хотите стать дирижером случайно!
Расчет правильного диаметра провода (AWG) для вашей электрической системы
Теперь, когда мы рассмотрели основы, давайте поговорим о выборе правильных проводов для вашего проекта. Электрические провода различаются по нескольким параметрам, включая диаметр, длину и тип. Ниже мы обсудим, почему важно знать эти спецификации и что подходит именно вам.
На основе тока нагрузки (рекомендуемый метод)
Понимание тока нагрузки, который будет проходить по вашим проводам, важно при выборе правильного диаметра. Во-первых, чем больше диаметр, тем меньше калибр проволоки. Например, провод 10-го калибра будет толще, чем провод 20-го калибра. Также важно помнить, что чем толще провод, тем больше ампер он может выдержать. Таким образом, провод 10-го калибра может выдерживать 30 А, а провод 20-го калибра — только 5 А.
Вот почему важно знать, сколько ампер будет течь по проводу. Вам также необходимо знать длину провода, чтобы определить сопротивление, количество вольт, которое вы можете потерять из-за этого сопротивления, размер предохранителя и количество ампер, которое перегорит предохранитель. После того, как вы узнаете всю эту информацию, вы можете выбрать провод, который сможет выдержать предполагаемый поток электричества.
Если вы подключаете аккумуляторы на 12 В или другие большие аккумуляторные батареи, ознакомьтесь с нашей статьей, чтобы определить правильный размер кабеля аккумулятора для вашей системы.
В зависимости от размера предохранителя
Хотя это встречается реже, вы также можете определить необходимый провод на основе размера предохранителя. Каждая цепь в вашей главной распределительной коробке рассчитана на определенное количество ампер. Вы можете определить, какой размер провода вам понадобится, исходя из того, сколько ампер он может выдержать. Вам также необходимо знать длину провода и падение напряжения, чтобы определить, будут ли у вас потери энергии.
Рекомендуемая литература: Что такое электрический предохранитель и почему он важен?
Выберите тип провода: многожильный или одножильный
Помимо AWG, вам также придется выбрать, какой тип провода лучше всего подходит для вашего электротехнического проекта. Провода бывают двух видов: многожильные и одножильные. Многожильные провода сделаны, как и следовало ожидать, из металлических нитей. С другой стороны, сплошные провода просто используют один цельный кусок металла в качестве проводника.
Многожильные провода имеют много преимуществ. Они гибкие (и, следовательно, с ними легче работать), они могут выдерживать вибрацию и устойчивы к коррозии. Недостаток? Они немного дороже. Одножильные провода обычно дешевле; поэтому они могут быть популярны для больших электромонтажных работ (например, для электропроводки дома).
Однако они более подвержены коррозии, их труднее прокладывать, они хуже переносят тепло и движение, а также многожильные провода. Также важно, чтобы сплошные провода не изгибались слишком сильно, иначе они могут треснуть внутри.
Рекомендуемый тип электрического провода: Медный многожильный провод, рассчитанный на температуру 221 ℉
Мы рекомендуем использовать медный многожильный провод при самостоятельной прокладке электропроводки в лодке или доме на колесах. Он не только хорошо справляется с вибрацией, но и может выдерживать температуры до 221 градуса по Фаренгейту. Это делает его самым безопасным вариантом и с ним гораздо проще работать.
Как соединить провода вместе
Теперь самое интересное: прокладка электропроводки! Здесь мы обсуждаем различные методы соединения проводов, в том числе рекомендуемый нами метод, а также различные материалы, которые вам понадобятся.
Способы
Существует несколько способов соединения проводов. К ним относятся обжим, пайка, закручивание гаек и нажимные соединители. Все они имеют свои плюсы и минусы в отношении простоты, надежности и функциональности. Тем не менее, мы настоятельно рекомендуем использовать обжимной инструмент для соединения проводов.
Обжим проводов обеспечивает безопасный и эффективный способ передачи электричества через лодку или дом на колесах. Обжимные устройства для проводов относительно недороги, обеспечивают надежную холодную пайку (в отличие от нажимных соединителей) и намного безопаснее, чем другие методы (например, пайка).
Скручивающие гайки никогда не рекомендуются для электрических установок на лодках и жилых домах. Это потому, что они склонны к ослаблению из-за вибрации.
Материалы для обжимных соединителей
Наиболее распространенными материалами для соединения проводов являются виниловые соединители, нейлоновые соединители и термоусадка. Винил и нейлон популярны, потому что они недороги и относительно просты в использовании, потому что вам не нужны дополнительные инструменты. Однако они не изолируют провода, а также не термоусаживаются.
Рекомендуемая изоляция разъема электропроводки: Термоусадка
Мы рекомендуем использовать термоусадку, поскольку она защищает от истирания и острых краев. Он также обеспечивает фантастическое уплотнение для защиты от пыли и влаги и обеспечивает чистую структурную поддержку ваших проводов. Теперь давайте рассмотрим различные типы разъемов.
Кольцевые клеммы: Кольцевые клеммы — это именно то, что нужно: кольцо, которое соединяется с вашими проводами. Они соединяют кабель с точкой подключения на вашей лодке или доме на колесах, например, со стойкой или стойкой.
Стыковые соединители: Стыковые соединители соединяют два провода. Обычно они имеют форму трубки с одним обжимом на каждом конце. Вы можете получить эти соединители в водонепроницаемых версиях, которые подходят для соединений во влажных местах. Их необходимо нагреть, чтобы создать водонепроницаемое уплотнение.
Разъединители: Разъединители изолируют ваши провода от источника питания (обычно главного распределительного щита).
Инструменты, необходимые для электромонтажа
Теперь, когда мы рассмотрели, как соединить провода, давайте поговорим об инструментах, которые вам понадобятся в будущем. В дополнение к мультиметру вам понадобится несколько других инструментов для резки, соединения, крепления и изоляции. Давайте углубимся.
Резка и соединение
Кусачки/инструмент для зачистки проводов: Кусачки/инструмент для зачистки проводов не только режут ваши провода, но и обеспечивают безопасный способ зачистки внешнего изолятора. Обычно он имеет отверстия разного размера для размещения проводов разного диаметра.
Обжимные клещи: Обжимные клещи обжимают два проводника вместе. Он похож на плоскогубцы, но соединяет провода, сжимая их вместе.
Гидравлический обжимной инструмент: Как и обычные обжимные станки для проволоки, гидравлический обжимной станок сжимает металлические провода вместе, образуя соединение или соединение. Тем не менее, они предпочтительнее для больших кабелей и/или нескольких проводов, потому что они требуют большого давления.
Кусачки для кабеля: Кусачки для кабеля в основном предназначены для тяжелых условий эксплуатации. Они бывают разных размеров и прочности и используют вашу силу, чтобы перерезать даже самые толстые провода.
Тепловая пушка: Тепловые пушки — это небольшие ручные инструменты в форме пистолета, похожие на фен, только намного более горячие. Они, наряду с термоусадкой, могут обеспечить адекватное уплотнение при соединении проводов.
Инструменты для крепления и изоляции
Трубки с разъемным ткацким станком : Чтобы организовать, защитить и удерживать провода на месте, вам понадобятся трубки с разъемным ткацким станком. Это простые цилиндрические пластиковые трубки, в которых собраны провода.
Стяжки-молнии: Стяжки-молнии используются для электропроводки несколькими способами. Они могут связывать провода вместе и разносить их, когда у вас есть куча кабелей в небольшом пространстве.
Кабельные зажимы: Кабельные зажимы позволяют монтировать и прокладывать провода по нужному маршруту. Они не только скрепляют провода вместе, но и прикрепляют их к шпильке или другой точке соединения.
Резиновые втулки: Резиновые втулки помогают прокладывать провода через отверстия. Это круглые резиновые детали, которые защищают провода от острых или абразивных краев.
Изолента: И последнее, но не менее важное: вам понадобится изолента. Это эффективный и недорогой способ изоляции проводов.
Совет по безопасности: изоляция других инструментов
Знаете ли вы, что большинство пассатижей стандартно поставляются с пластиковыми ручками? Все ваших металлических инструментов должны быть изолированы таким образом. Если вы не изолируете должным образом, ваши отвертки, гаечные ключи и плоскогубцы могут стать проводником, если вы соприкоснетесь с проводом под напряжением. Для еще лучшей изоляции обмотайте ручки изолентой! Всегда делайте это при подключении или отключении батарей.
Как установить электропроводку
Наконец, мы готовы установить электропроводку. Ниже мы обсудим, как обрезать, соединить и изолировать провода, чтобы вы могли, наконец, перейти к своим приключениям на лодке и в доме на колесах.
Cut & Strip
Начните с обрезки и зачистки проводов, которые вы собираетесь соединить, с помощью кусачек/инструментов для зачистки проводов. Зачистка проводов — это удаление достаточного количества изоляционного материала для соединения. При зачистке проводов используйте отверстие подходящего размера и зачистите его, оставив ровно столько, сколько нужно для обжима и соединения.
Обжим и соединение
Теперь, когда вы обрезали и зачистили провода, пришло время их соединить. Используйте обжимные клещи для проводов и соответствующие соединения или клеммы для обжима проводов. В зависимости от размера вы можете выбрать гидравлический обжимной пресс.
Закрепить и изолировать
Теперь пришло время изолировать и закрепить провода. Если вы используете стыковые соединители для соединения проводов, используйте тепловую пушку, чтобы сжать обертку вокруг них до герметичности. Все ваши провода должны быть хорошо изолированы (при необходимости используйте изоленту) и закреплены на месте. Вы можете использовать кабельные зажимы, резиновые втулки (при прохождении через отверстия) или стяжки. Самое главное, у вас не должно быть оголенных проводов, и ваши кабели должны быть хорошо организованы, чтобы уменьшить вибрацию и любую вероятность повреждения.
Эти провода были обжаты гидравлическим обжимным станком до кольцевых клемм, а затем изолированы термоусадкой.Теперь у вас есть основы
Подключение собственной лодки или дома на колесах может показаться сложной задачей. Однако это не означает, что вам нужно нанимать электрика. Ознакомившись с основами электромонтажа, получив необходимые инструменты и поняв важные меры безопасности, вы сможете с легкостью выполнять простые проекты электромонтажа.
Однако, если в какой-то момент вы запутались или не уверены, не стесняйтесь обращаться в нашу службу технической поддержки, чтобы помочь с вашим проектом. Наша команда по продажам и обслуживанию клиентов в Рино, штат Невада, всегда готова ответить по телефону (855) 29.2-2831, чтобы ответить на ваши вопросы!
Теперь мы хотим услышать от вас! Вы занимаетесь электротехническим проектом? Дайте нам знать в комментариях ниже.
Хотите узнать больше об электрических системах и литиевых батареях?
Мы знаем, что строительство или модернизация электрической системы может быть сложной задачей, поэтому мы здесь, чтобы помочь. Наш отдел продаж и обслуживания клиентов из Рено, штат Невада, готов ответить на ваши вопросы по телефону (855) 292-2831!
Кроме того, присоединяйтесь к нам на Facebook, Instagram и YouTube, чтобы узнать больше о том, как системы с литиевыми батареями могут обеспечить ваш образ жизни, увидеть, как другие создали свои системы, и обрести уверенность, чтобы выйти и остаться там.
Присоединяйтесь к нашему списку контактов
Подпишитесь сейчас на новости и обновления на ваш почтовый ящик.
Поделись
Руководство по цветовой маркировке электропроводки | Графические продукты
Эффективная маркировка проводов обеспечивает четкую и мгновенную информацию об опасности для рабочих и помогает предотвратить травмы как при повседневной работе, так и при техническом обслуживании.
Какой стандарт следует использовать в вашем учреждении?В стандартах маркировки проводов используются цветовые коды для идентификации конкретных проводов. Не все цветовые коды электропроводки одинаковы. Это зависит от вашего местоположения, типа установки и напряжения.
Если вы задокументируете цветовой код, которому соответствует ваше предприятие, это сделает вашу работу более безопасной и упростит дальнейшее техническое обслуживание.
- Для корпусов с более высоким напряжением важно иметь задокументированную систему маркировки проводов.
- Подробные этикетки могут включать такую информацию, как идентификация цепи или соответствующую точку отключения для блокировки/маркировки.
Цветовой код электропроводки США обычно используется для силовых проводов в ответвленных цепях. Ответвительные цепи — это проводка между последним защитным устройством и нагрузкой.
Цвета проводов 120/208/240 В переменного тока
Эти системы распространены в домашних и офисных условиях.
Если в системе электропроводки одна фаза находится под более высоким напряжением, чем другие, используйте соединение «высокая ветвь» и пометьте провода оранжевым цветом. (Статья 110.15 NEC.)
Цвета проводов переменного тока 277/480 В
Эти высоковольтные системы широко используются в промышленных двигателях и оборудовании.
Цвета проводов питания постоянного тока
Системы солнечной энергии и многие аккумуляторные системы используют энергию постоянного тока, а не переменного тока (переменного тока).
Международные цветовые коды электропроводки
В некоторых регионах законом предусмотрен цветовой код; другие области полагаются на общепринятую практику. В разных областях популярны разные коды.
Европейские (IEC) цветовые коды проводов
В большинстве европейских стран используется цветовой код проводов, установленный Международной электротехнической комиссией (IEC) для ответвленных цепей переменного тока. Этот стандарт регулируется IEC 60445.
Канадские цветовые коды проводов для сети переменного тока Цветовой код проводки питания переменного тока аналогичен коду, используемому в США: 9.0003 Телекоммуникационные или компьютерные сети используют другой подход к идентификации кабелей передачи данных по стандарту ANSI/TIA/EIA 606-A.
