Сколько кВт выдержит розетка 16 Ампер, какой провод к ней можно подключать
Содержание статьи:
- 1 Сколько кВт выдержит розетка 16 Ампер
- 2 Каким проводом подключать розетку на 16 Ампер
- 3 Какую нагрузку выдерживает кабель 1,5 — 2,5 — 4 и 6 кВт
Сколько кВт выдержит розетка 16 Ампер, какой провод к ней можно подключать
Электрикам часто приходится менять расплавившиеся розетки, выслушивая жалостливые сетования добродушных хозяек. Мол, подключила в розетку только чайник и плиту, а та начала плавиться и сгорела.
Многие до сих пор не знают, сколько кВт способна выдержать стандартная розетка на 16 Ампер. В результате этого появляется масса недоразумений и проблем. Данная статья samelektrikinfo.ru призвана помочь решить этот простой на самом деле вопрос.
Сколько кВт выдержит розетка 16 Ампер
Итак, прежде чем отвечать на вопрос, а сколько же кВт выдержит розетка на 16 А, нужно обратиться к цифрам. В 1 Ампере порядка 220 Ватт, если речь идёт об однофазной сети 220 Вольт.
В трехфазной сети 1 Ампер будет равняться 657 Ваттам, а для автомобильной этот показатель равен 12 Ватт.
Зная данный параметр не трудно подсчитать, сколько способна выдержать розетка на 16 Ампер. В данном случае нужно 16 Ампер умножить на 220 Вольт. В итоге мы получим 3 520 Ватт. Округлим данное значение и переведём его в кВт, что будет равняться 3,5 кВт.
Итак, розетка на 16 Ампер способна выдержать 3,5 кВт и не более того.
При подключении к ней одновременно нескольких электроприборов нужно знать их суммарную мощность. Если речь идёт про электрочайник мощностью 2 кВт и плиту, такой же мощности, то нагрузка на розетку будет явно превышена.
В результате этого розетка просто расплавится. В лучшем случае отгорят контакты.
Каким проводом подключать розетку на 16 Ампер
Правильный расчет сечения кабеля для подключения розетки 16 Ампер является не менее важной составляющей. Чтобы розетка смогла выдержать положенную нагрузку, а кабель не подплавился, его жилы должны быть оптимального сечения.
Больше можно, а вот меньше — не рекомендуется.
Для подключения розеток 16 Ампер лучше всего использовать медный кабель сечением 2,5 мм². Такой кабель способен выдерживать нагрузку до 4,6 кВт. Этого вполне хватит и даже будет с запасом, главное чтобы выдержала сама розетка.
Медный кабель сечением 1,5 мм² выдерживает 3,3 кВт. Однако этого часто недостаточно для подключения розеток на 16 А. Хотя опять же, смотря сколько и каких по мощности приборов к ним будет подключаться. Иногда нет необходимости переплачивать на кабеле лишь для того, что так положено стандартами и правилами.
Какую нагрузку выдерживает кабель 1,5 — 2,5 — 4 и 6 кВт
В данной статье речь идёт про однофазную сеть. Для трехфазной сети, сечение выбранных проводников может быть значительно меньше. Однако что касается однофазных сетей, то здесь лучше не экономить на кабеле.

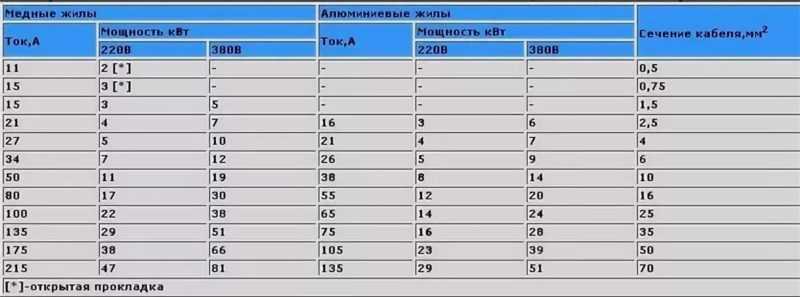

Рассмотрим, какую нагрузку способен выдержать медный кабель разного сечения в сети 220 Вольт:
- Кабель 1,5 мм² — ток 15 А, нагрузка 3,3 кВт;
- Кабель 2,5 мм² — ток 21 А, нагрузка 4,6 кВт;
- Кабель 4 мм² — ток 27 А, нагрузка 5,9 кВт;
- Кабель 6 мм² — ток 34 А, нагрузка 7,5 кВт.
Зная данные параметры можно легко рассчитать не только сколько выдержит кВт розетка на 16 А, но и каким именно кабелем по сечению её нужно подключать. Только так можно добиться максимальной безопасности в использовании розеток и выключателей.
Поделиться с друзьями
Бензиновый генератор 5 кВт 220 Вольт Huter DY6500L DY6500LX DY6500LXA
Бензиновый генератор мощностью 5 кВт 220 Вольт, с большим баком
Применение – для бытового резервного использования, для подключения электроинструмента на строительной площадке
Выпускается с ручным стартером, с электрическим стартером, с автозапуском и встроенным АВР
Есть исполнение с колёсами
Цена DY6500L с ручным стартером = не поставляем руб с НДС
Цена DY6500LX с электростартером = не поставляем руб с НДС
Цена DY6500LXA с АВР и автозапуском = не поставляем руб с НДС
Технические характеристики Huter DY6500L LX LXA
| Номинальная мощность, Вт | 5000 |
| Частота, Гц | 50 |
| Уровень шума, дБ (А) | 71 |
| Альтернатор | щёточный, синхронный |
| Модель двигателя | Huter 188F |
| Тип двигателя | бензиновый, четырёхтактный, одноцилиндровый |
| Топливо | неэтилированный бензин марки АИ-92 |
| Запуск * | ручной стартер, электростартер, автозапуск + АВР * |
| Система смазки | разбрызгиванием |
| Охлаждение | воздушное, принудительное |
| Емкость топливного бака, л | 22 |
| Расход топлива, г/кВтч | 374 |
| Расход масла, г/кВтч | 6. 8 |
| Габаритные размеры, мм | 700х535х570 |
| Вес нетто, кг | 77 |
* в зависимости от комплектации
Система автозапуска с АВРом, встроенная в генератор Huter6500LXA, рассчитана на мощность нагрузки 5 кВт как в режиме работы генератора, так и в режиме питания нагрузки от сети. Превышение номинальной мощности подключенной 5 кВт недопустимо.
Подключение генератора с автозапуском в электрическую сеть очень простое, реализовано с помощью пары кабельных вилок-розеток, одна на вход, другая на выход.
Отключив вилки входа-выхода, генератор можно использовать как обычный переносной бензогенератор со стартерным или с ручным запуском.
Заполнение маслом системы смазки бензинового двигателя генератора 5 кВт Huter DY6500LX.
Вывинтить щуп и залить в картер масло соответствующего типа (сорт не ниже API: SE, SF или SG) до нижнего края горловины.
Внимание! Контролировать и восстанавливать уровень масла следует перед каждым пуском генератора. Систематическая работа при пониженном уровне масла приведет к преждевременному износу генератора. При уровне масла ниже минимально допустимого при включении питания срабатывает блокировка двигателя. Для снятия блокировки восстановить нормальный уровень масла. Не допускать превышения уровня.
При выборе масла для бензинового генератора 5 кВт Huter DY6500L руководствоваться требованиями эксплуатационной документации и указаниями по применению конкретного типа масла его производителя. При работе в условиях, отличных от нормальных рекомендуется применять соответствующий тип сезонного масла в соответствии с рекомендациями его производителя.
Заземление корпуса генератора.
При установке бензинового генератора следует подключить к резьбовой клемме проводник заземляющего устройства.
Заправка бензином.
Внимание! Перед заправкой бензином генератор остановить. В качестве топлива используется бензин марки АИ-92.
Запуск бензинового генератора.
1. Отключить все потребители переменного тока от генератора, переведя рычаг автоматического выключателя (поз.12) в отключенное положение «0», отсоединить потребители постоянного тока от клемм (поз.14, 15).;
2. Открыть топливный кран (поз.1).
3. Перевести рычаг управления воздушной заслонкой (поз.8) в крайнее левое положение при пуске холодного двигателя и в промежуточное положение при пуске прогретого двигателя.
5. Плавно вытянуть до упора трос ручного стартера за ручку (поз.2) и вернуть в исходное положение.
6. Перевести выключатель двигателя (поз.
9, 10) во включенное положение «1» или «РАБОТА».7. При ручном пуске, придерживая генератор за раму, резко с интенсивным усилием вытянуть трос ручного стартера до упора, повторив действие несколько раз при необходимости. Если двигатель не запускается, следует изменить положение рычага воздушной заслонки, сдвигая его вправо тем больше, чем выше температура двигателя и окружающего воздуха, затем повторить пуск. Включение электрического стартера производится поворотом ключа выключателя (поз.9) в крайнее правое положение «ПУСК». Сразу после пуска двигателя отпустить ключ выключателя для обеспечения его самовозврата в среднее положение. При срабатывании защиты (поз.27) нажать сброс после остывания автоматического выключателя.
8. После прогрева двигателя в течение времени около 10-40 секунд, в зависимости от начальной температуры, перевести рычаг заслонки (поз.8) в крайнее правое положение, если при этом двигатель работает неустойчиво вернуть рычаг заслонки в прежнее положение и обеспечить завершение прогрева.
9. Подключить к разъемам генератора потребители. Включить автома-тический выключатель (поз.12), установив его рычаг управления в положение «1».
Остановка генератора.
При работающем генераторе отключить автоматический выключатель (поз. 12), отсоединить потребители постоянного тока от клемм.
Перевести выключатель двигателя (поз. 9) в отключенное положение «0».
Особенности эксплуатации бензинового генератора при пониженной температуре.
В случае эксплуатации генератора при температуре окружающей следы ниже 0°С рекомендуется перед запуском выдержать его в теплом помещении в течении времени, необходимого для прогрева всех его частей.
Внимание! Частые пуски и остановки генератора при наличии наледи в камерах двигателя и карбюраторе могут привести к преждевременному износу изделия.
Проверка и замена свечи зажигания.
1. Периодичность проведения проверки: не реже, чем через каждые 100 часов работы или шесть месяцев.
2. Снять высоковольтный провод и вывинтить свечу из двигателя, используя свечной ключ 21 мм.3.
Допускается наличие тонкого светло-коричневого налета на поверхностях электродов и керамического изолятора. Допускается небольшое количество темного масляного нагара
на торце свечи, обращенном в камеру сгорания при работе. Систематическое появление на электродах и изоляторе большого количества темных отложений свидетельствует о серьезных нарушениях в работе двигателя или несоответствующем качестве применяемых бензина и масла, при обнаружении подобного прекратить эксплуатацию и обратиться в сервисный центр за консультацией и диагностикой. В случае, если установлено, что причиной отложений является неудовлетворительное качество расходных материалов или обнаружены признаки незначительной эрозии электродов, допускается дальнейшая эксплуатация свечи после механической и химической очистки электродов и изолятора
3. Рекомендуется проверить величину межэлектродного зазора, которая должна быть около 0.
7…0.8 мм (рис.9). При существенном отличии измеренной величины зазора указанным требованиям заменить свечу.5. Установить свечу в двигатель, завернув ее до упора от руки, затем затянув ключом на 180? для новой, и на 90? для
использованной ранее. Установить высоковольтный провод на центральный электрод свечи.
6. При каждом обслуживании рекомендуется очищать от загрязнений поверхность высоковольтного провода.
7. Демонтировать сетку искрогасителя (поз. 7) выпускного отверстия ослабив хомут крепления (поз. 8). Удалить загрязнения механическим способом. Установить сетку на штатное место, затянуть хомут. При обнаружении повреждений сетку заменить оригинальной EG-h268-L11.
Обслуживание воздушного фильтра бензинового генератора 5 кВт.
1. Периодичность обслуживания: не реже, чем каждые 50 часов работы или три месяца. В особых условиях повышенной запыленности увеличение частоты обслуживания определяется в зависимости от конкретной ситуации.
2. Демонтировать крышку (поз. 1 рис.10). При отделении крышки от корпуса не повредить уплотнение. Снять фильтрующий элемент (поз. 4 рис.10).
3. Промыть фильтрующий элемент водным раствором любого бытового моющего средства. Промыть элемент в чистой воде и высушить его. Полностью погрузить фильтрующий элемент в применяемое смазочное масло. Аккуратно отжать излишки масла не перекручивая элемент. При наличии излишков масла в фильтрующем элементе возможно появление темного выхлопа в первое после обслуживания время работы.
4. При обнаружении любых дефектов фильтрующий элемент (поз. 4 рис.10) заменить новым оригинальным.
5. Поместить фильтрующий элемент на штатное место, установить крышку.
Обслуживание фильтров системы питания. Проверка отсутствия утечек систем питания.
1. Периодичность проведения: не реже, чем через каждые 100 часов работы или три месяца.
2. Снять крышку бензобака и колпачок крана подачи бензина, стараясь не повредить уплотнения. Слить остатки топлива во вспомогательную емкость.
3. Удалить загрязнения с фильтров и промыванием в легком растворителе (тип №646) и продувкой. Высушить фильтры и установить их на место.
4. При обнаружении любых дефектов, фильтрующие элементы заменить новыми оригинальными.
5. Внимание! После заправки убедиться в отсутствии утечек топлива из системы питания. Не запускать двигатель с демонтированными топливными фильтрами. Особое внимание обратить на топливный шланг.
Замена масла в бензиновом генераторе Huter DY6500LX.
Периодичность проведения: каждые 50 часов работы или 6 месяцев, а также один раз после обкатки через первые 10 часов работы.
На прогретом до рабочей температуры двигателе вывинтить пробку для слива масла, поместив под сливным отверстием вспомогательную емкость.
После прекращения истечения масла установить пробку на штатное место и затянуть. Залить масло в горловину, удалив щуп, до нижнего края заливного отверстия. Проверить уровень масла.
Внимание! Не производить самостоятельно промывку системы смазки. В случае возникновения подозрений на повышенный уровень загрязнения обратиться в соответствующий авторизованный сервисный центр.
[contact-form 3 «call»]
Ток при полной нагрузке двигателя переменного тока
Приведенные ниже таблицы предназначены для использования в качестве общего руководства по току при полной нагрузке двигателя переменного тока.
Всегда используйте F.L.A. сначала написано на заводской табличке двигателя, если она имеется.
3-фазный двигатель переменного тока F.L.A.
| HP | 200 вольт | 208 вольт | 220-240 В | 380-415 В | 440-480 Вольт | 550-600 В |
| 1/2 | 2,5 | 2,4 | 2,2 | 1,3 | 1. 1 | 0,9 |
| 3/4 | 3,7 | 3,5 | 3,2 | 1,8 | 1,6 | 1,3 |
| 1 | 4,8 | 4,6 | 4,2 | 2,3 | 2.1 | 1,7 |
| 1,5 | 6,9 | 6,6 | 6 | 3,3 | 3,0 | 2,4 |
| 2 | 7,8 | 7,5 | 6,8 | 4,3 | 3,4 | 2,7 |
| 3 | 11 | 10,6 | 9,6 | 6.1 | 4,8 | 3,9 |
| 5 | 17,5 | 16,7 | 15,2 | 9,7 | 7,6 | 6.1 |
| 7,5 | 25,3 | 24,2 | 22 | 14 | 11 | 9 |
| 10 | 32,2 | 30,8 | 28 | 18 | 14 | 11 |
| 15 | 48,3 | 46,2 | 42 | 27 | 21 | 17 |
| 20 | 62,1 | 59,4 | 54 | 34 | 27 | 22 |
| 25 | 78,2 | 74,8 | 68 | 44 | 34 | 27 |
| 30 | 92 | 88 | 80 | 51 | 40 | 32 |
| 40 | 120 | 114 | 104 | 66 | 52 | 41 |
| 50 | 150 | 143 | 130 | 83 | 65 | 52 |
| 60 | 177 | 169 | 154 | 103 | 77 | 62 |
| 75 | 221 | 211 | 192 | 128 | 96 | 77 |
| 100 | 285 | 273 | 248 | 165 | 124 | 99 |
| 125 | 359 | 343 | 312 | 208 | 156 | 125 |
| 150 | 414 | 396 | 360 | 240 | 180 | 144 |
| 200 | 552 | 528 | 480 | 320 | 240 | 192 |
| 250 | — | — | 604 | 403 | 302 | 242 |
| 300 | — | — | 722 | 482 | 361 | 289 |
| 350 | — | — | 828 | 560 | 414 | 336 |
| 400 | — | — | 954 | 636 | 477 | 382 |
| 450 | — | — | 1030 | — | 515 | 412 |
| 500 | — | — | 1180 | 786 | 590 | 472 |
Однофазный двигатель переменного тока F.
L.A.| HP | 110-120 В | 220-240 В |
| 1/10 | 3 | 1,5 |
| 1/8 | 3,8 | 1,9 |
| 1/6 | 4,4 | 2,2 |
| 1/4 | 5,8 | 2,9 |
| 1/3 | 7,2 | 3,6 |
| 1/2 | 9,8 | 4,9 |
| 3/4 | 13,8 | 6,9 |
| 1 | 16 | 8 |
| 1,5 | 20 | 10 |
| 2 | 24 | 12 |
| 3 | 34 | 17 |
| 5 | 56 | 28 |
| 7,5 | 80 | 40 |
| 10 | 100 | 50 |
Ознакомьтесь с ресурсами, которые может предложить AIC!
Сколько ампер в 5000 Вт?
Galvin Power поддерживается считывателем.
Когда вы покупаете по нашим ссылкам, мы можем получать комиссию бесплатно для вас. Узнать больше
Написал Эдвин Джонс / Факт проверен Эндрю Райтом
Планирование электрических соединений мощных устройств, таких как оборудование мощностью 5000 Вт, начинается со знания силы тока. Это очень важно, потому что он определяет сечение провода, необходимое для безопасной и эффективной работы прибора.
Сколько ампер в 5000 Вт? Получаем 416,7 ампер при 12 вольтах и 208,3 ампер при 24 вольтах в цепи постоянного тока, и не менее 41,7 ампер при 120 вольтах и 20,8 ампер при 240 вольтах в однофазной цепи переменного тока.
Содержание
- Расчет силы тока, ватты и напряжения
- Ток при различных напряжениях и коэффициентах мощности
- Заключение
Расчет силы тока, мощности и напряжения
Электрическая мощность обычно определяется как
Мощность (Вт) = Напряжение (В) × Ток (А)
Исходя из этого определения электроэнергии, мы можем оценить ток, потребляемый устройством, как:
Ток (А) = ( Мощность (ватты)) / (напряжение (вольты))
Обратите внимание, что единица силы тока 1 ампер = ватт/вольт.
Это соотношение верно для цепей постоянного тока, таких как 12-вольтовая цепь, используемая в автомобилях. Например, если мы хотим узнать ток, потребляемый усилителем мощностью 4000 Вт, подключенным к 12-вольтовой батарее (при условии, что батарея работает при напряжении 13,6 вольт), то расчетный потребляемый ток будет равен
Ток (А) = Мощность (Вт) / Напряжение (В) = 4000 Вт / 13,6 В = 294 А
Цепь переменного тока
учитывайте коэффициент мощности прибора или системы подачи электроэнергии. Коэффициент мощности для однофазной цепи переменного тока представляет собой отношение фактической мощности, потребляемой прибором или электрической системой, к ее кажущейся номинальной мощности и представляет собой значение в диапазоне от 0 до 1:9.0004
Коэффициент мощности [PF] = Фактическая мощность (Вт) / Полная мощность (вольт∙ампер)
Полная мощность (вольт∙ампер) = Фактическая мощность (Вт) / Коэффициент мощности [PF]
Чтобы получить ожидаемый ток, который будет потребляться машиной, мы можем разложить полную мощность, используя приведенное ранее определение мощности: ПФ]
Ток (А) = (Фактическая мощность (Вт) x Коэффициент мощности [PF]) / Напряжение (В)
Чем выше номинальная мощность, тем больше энергии используется для выполнения полезной работы и меньше энергии тратится впустую.
Таким образом, прибор может потреблять больше тока, чем он фактически рассчитан.
Например, если духовой шкаф с индукционным нагревателем имеет номинальную мощность 3000 Вт и коэффициент мощности 0,85, подключенный к сети с напряжением 220 В, потребляемый ток при номинальной мощности 3000 Вт будет:
Ток (амперы) = мощность (Вт) / Напряжение (В)
= 3000 ватт / 220 вольт = 13,6 ампер Коэффициент мощности [PF] × напряжение (вольт))
= 3000 Вт / (0,85 × 220 вольт) = 16 ампер
Интересно, что резистивные нагрузки, такие как резистивные электрические нагреватели и лампы накаливания, могут иметь коэффициент мощности, равный 1. Однако , индуктивные нагрузки и двигатели могут иметь коэффициент мощности менее 1,
Расчет тока с коэффициентом мощности для трехфазного источника переменного тока немного отличается:
Ток (ампер) = Фактическая мощность (Вт) / (√3×Коэффициент мощности [PF] × Напряжение (В) )
Несмотря на то, что 3-фазное питание очень хорошо подходит для коммерческого использования, редко можно найти эти цепи с напряжением 208 или до 600 вольт в жилых помещениях, поэтому мы не будем их здесь рассматривать.
Калькулятор мощности и силы тока для трехфазной сети можно найти в Интернете.
Ток при различном напряжении и коэффициентах мощности
Быстрое использование уравнений преобразует 5000 ватт в ампер. Но, для удобства, вот удобная таблица, в которой сравнивается ток, потребляемый при различных напряжениях и коэффициентах мощности, чтобы легко показать, как преобразовать ватты в ампер для мощности до 6000 Вт.
| Мощность (Вт) | DC | Однофазный переменный ток | ||||||
| 12 вольт | 24 В | 120 вольт | 240 вольт | |||||
| – | – | ПФ = 1 | ПФ = 0,85 | ПФ = 0,5 | ПФ = 1 | ПФ = 0,85 | ПФ = 0,5 | |
| 1000 | 83,3 | 41,7 | 8,3 | 9,8 | 16,7 | 4,2 | 4,9 | 8,3 |
| 1500 | 125,0 | 62,5 | 12,5 | 14,7 | 25,0 | 6,3 | 7,4 | 12,5 |
| 2000 | 166,7 | 83,3 | 16,7 | 19,6 | 33,3 | 8,3 | 9,8 | 16,7 |
| 2500 | 208,3 | 104,2 | 20,8 | 24,5 | 41,7 | 10,4 | 12,3 | 20,8 |
| 3000 | 250,0 | 125,0 | 25,0 | 29,4 | 50,0 | 12,5 | 14,7 | 25,0 |
| 3500 | 291,7 | 145,8 | 29,2 | 34,3 | 58,3 | 14,6 | 17,2 | 29,2 |
| 4000 | 333,3 | 166,7 | 33,3 | 39,2 | 66,7 | 16,7 | 19,6 | 33,3 |
| 4500 | 375,0 | 187,5 | 37,5 | 44,1 | 75,0 | 18,8 | 22. 1 | 37,5 |
| 5000 | 416,7 | 208,3 | 41,7 | 49,0 | 83,3 | 20,8 | 24,5 | 41,7 |
| 5500 | 458,3 | 229,2 | 45,8 | 53,9 | 91,7 | 22,9 | 27,0 | 45,8 |
| 6000 | 500,0 | 250,0 | 50,0 | 58,8 | 100,0 | 25,0 | 29,4 | 50,0 |
Связанный: Сколько ампер для работы 2000 Вт
Заключение Итак, сколько ампер составляет 5000 Вт? Потребляемый ток устройства мощностью 5000 Вт зависит в первую очередь от напряжения и типа цепи, к которой оно подключено.
