Ремонт светодиодных LED ламп, электрические схемы

Светодиодные лампы, благодаря малому энергопотреблению, теоретической долговечности и снижению цены стремительно вытесняют лампы накаливания и энергосберегающие. Но, несмотря на заявленный ресурс работы до 25 лет, зачастую перегорают, даже не отслужив гарантийный срок.

Светодиодные лампы

В отличие от ламп накаливания, 90% перегоревших светодиодных ламп можно успешно отремонтировать своими руками, даже не имея специальной подготовки. Представленные примеры помогут Вам отремонтировать отказавшие светодиодные лампы.

Устройство светодиодной лампы

Прежде, чем браться за ремонт светодиодной лампы нужно представлять ее устройство. Вне зависимости от внешнего вида и типа применяемых светодиодов, все светодиодные лампы, в том числе и филаментные лампочки, устроены одинаково. Если удалить стенки корпуса лампы, то внутри можно увидеть драйвер, который представляет собой печатную плату с установленными на ней радиоэлементами.

Устройство светодиодной лампы

Любая светодиодная лампа устроена и работает следующим образом. Питающее напряжение с контактов электрического патрона подается на выводы цоколя. К нему припаяны два провода, через которые напряжение подается на вход драйвера. С драйвера питающее напряжение постоянного тока подается на плату, на которой распаяны светодиоды.

Драйвер представляет собой электронный блок – генератор тока, который преобразует напряжение питающей сети в ток, необходимый для свечения светодиодов.

Иногда для рассеивания света или защиты от прикосновения человека к незащищенным проводникам платы со светодиодами ее закрывают рассеивающим защитным стеклом.

О филаментных лампах

По внешнему виду филаментная лампа похожа на лампу накаливания. Устройство филаментных ламп отличается от светодиодных тем, что в качестве излучателей света в них используется не плата со светодиодами, а стеклянная герметичная заполненная газом колба, в которой размещены один или несколько филаментных стержней. Драйвер находится в цоколе.

Фотография филаментной лампы

Филаментный стержень представляет собой стеклянную или сапфировую трубку диаметром около 2 мм и длиной около 30 мм, на которой закреплены и соединены последовательно покрытые люминофором 28 миниатюрных светодиодов. Один филамент потребляет мощность около 1 Вт. Мой опыт эксплуатации показывает, что филаментные лампы гораздо надежнее, чем изготовленные на базе SMD светодиодов. Полагаю, со временем они вытеснят все другие искусственные источники света.

Филаментным лампам и их ремонту посвящена отдельная статья «Устройство и ремонт филаментных ламп».

Примеры ремонта светодиодных ламп

Внимание, электрические схемы драйверов светодиодных ламп гальванически связаны с фазой электрической сети и поэтому следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.

Ремонт светодиодной лампы
ASD LED-A60, 11 Вт на микросхеме SM2082

В настоящее время появились мощные светодиодные лампочки, драйверы которых собраны на микросхемах типа SM2082. Одна из них проработала менее года и попала мне в ремонт. Лампочка бессистемно гасла и опять зажигалась. При постукивании по ней она отзывалась светом или гашением. Стало очевидно, что неисправность заключается в плохом контакте.

Светодиодная лампа LED-A60, 11 Вт, Е27

Чтобы добраться к электронной части лампы нужно с помощью ножа подцепить рассеивающее стекло в месте соприкосновения его с корпусом. Иногда отделить стекло трудно, так как при его посадке на фиксирующее кольцо наносят силикон.

Светодиодная плата LED-A60

После снятия светорассеивающего стекла открылся доступ к светодиодам и микросхеме – генератора тока SM2082. В этой лампе одна часть драйвера была смонтирована на алюминиевой печатной плате светодиодов, а вторая на отдельной.

Отпайка драйвера LED-A60

Внешний осмотр не выявил дефектных паек или обрывов дорожек. Пришлось снимать плату со светодиодами. Для этого сначала был срезан силикон и плата поддета за край лезвием отвертки.

Чтобы добраться до драйвера, расположенного в корпусе лампы пришлось его отпаять, разогрев паяльником одновременно два контакта и сдвинуть вправо.

Драйвер со стороны установки конденсатора

С одной стороны печатной платы драйвера был установлен только электролитический конденсатор емкостью 6,8 мкФ на напряжение 400 В.

Драйвер со стороны установки диодного моста

С обратной стороны платы драйвера был установлен диодный мост и два последовательно соединенных резистора номиналом по 510 кОм.

Поиск пропадающего контакта в лампе ASD LED-A60

Для того, чтобы разобраться в какой из плат пропадает контакт пришлось их соединить, соблюдая полярность, с помощью двух проводков. После простукивания по платам ручкой отвертки стало очевидным, что неисправность кроется в плате с конденсатором или в контактах проводов, идущих из цоколя светодиодной лампы.

Центральный контакт цоколя ASD LED-A60

Так как пайки не вызывали подозрений сначала проверил надежность контакта в центральном выводе цоколя. Он легко вынимается, если поддеть его за край лезвием ножа. Но контакт был надежным. На всякий случай залудил провод припоем.

Винтовую часть цоколя снимать сложно, поэтому решил паяльником пропаять пайки подходящих от цоколя проводов. При прикосновении к одной из паек провод оголился. Обнаружилась «холодная» пайка. Так как добраться для зачистки провода возможности не было, то пришлось смазать его активным флюсом «ФИМ», а затем припаять заново.

Лампа ASD LED-A60 отремонтирована

После сборки светодиодная лампа стабильно излучала свет, несмотря за удары по ней рукояткой отвертки. Проверка светового потока на пульсации показала, что они значительны с частотой 100 Гц. Такую светодиодную лампу допустимо устанавливать только в светильники для общего освещения.

Электрическая схема драйвера
светодиодной лампы ASD LED-A60 на микросхеме SM2082

Электрическая схема лампы ASD LED-A60, благодаря применению в драйвере для стабилизации тока специализированной микросхемы SM2082 получилась довольно простой.

Электрическая принципиальная схема драйвера лампы ASD LED-A60

Схема драйвера работает следующим образом. Питающее напряжение переменного тока через предохранитель F подается на выпрямительный диодный мост, собранный на микросборке MB6S. Электролитический конденсатор С1 сглаживает пульсации, а R1 служит для его разрядки при отключении питания.

С положительного вывода конденсатора питающее напряжение подается непосредственно на последовательно включенные светодиоды. С вывода последнего светодиода напряжение подается на вход (вывод 1) микросхемы SM2082, в микросхеме ток стабилизируется и далее с ее выхода (вывод 2) поступает на отрицательный вывод конденсатора С1.

Резистор R2 задает величину тока, протекающего через светодиоды HL. Величина тока обратно пропорциональна его номиналу. Если номинал резистора уменьшить, то ток увеличится, если номинал увеличить, то ток уменьшится. Микросхема SM2082 допускает регулировать резистором величину тока от 5 до 60 мА.

Ремонт светодиодной лампы
ASD LED-A60, 11 Вт, 220 В, E27

В ремонт попала еще одна светодиодная лампа ASD LED-A60 похожая по внешнему виду и с такими же техническими характеристиками, как и выше отремонтированная.

Маркировка лампы ASD LED-A60

При включении лампа на мгновение зажигалась и далее не светила. Такое поведение светодиодных ламп обычно связано с неисправностью драйвера. Поэтому сразу приступил к разборке лампы.

Светорассеивающее стекло снялось с большим трудом, так как по всей линии контакта с корпусом оно было, несмотря на наличие фиксатора, обильно смазано силиконом. Для отделения стекла пришлось по всей линии соприкосновения с корпусом с помощью ножа искать податливое место, но все равно без трещины в корпусе не обошлось.

Плата светодиодов лампы ASD LED-A60

Для получения доступа к драйверу лампы на следующем шаге предстояло извлечь светодиодную печатную плату, которая была по контуру запрессована в алюминиевую вставку. Несмотря на то, что плата была алюминиевая, и можно было извлекать ее без опасения появления трещин, все попытки не увенчались успехом. Плата держалась намертво.

Извлечь плату вместе с алюминиевой вставкой тоже не получилось, так как она плотно прилегала к корпусу и была посажена внешней поверхностью на силикон.

Основание цоколя лампы ASD LED-A60

Решил попробовать вынуть плату драйвера со стороны цоколя. Для этого сначала из цоколя был поддет ножом, и вынут центральный контакт. Для снятия резьбовой части цоколя пришлось немного отогнуть ее верхний буртик, чтобы места кернения вышли из зацепления за основание.

Драйвер стал доступен и свободно выдвигался до определенного положения, но полностью вынуть его не получалось, хотя проводники от светодиодной платы были отпаяны.

Цоколь лампы ASD LED-A60 снят

В плате со светодиодами в центре было отверстие. Решил попробовать извлечь плату драйвера с помощью ударов по ее торцу через металлический стержень, продетый через это отверстие. Плата продвинулась на несколько сантиметров и в что-то уперлась. После дальнейших ударов треснул по кольцу корпус

Ремонт Led ламп или делаем "вечную" Led лампу.

Хочу рассказать о ремонте Led ламп, которые давно вошли в наш быт. Производитель позиционирует светодиодные лампы как очень надежные, долговечные и экономичные. Но что на практике? Лампы и светильники выходят из строя уже через год-два. О ремонте и переделке пойдет дальнейший рассказ.

Первый мой пост. Прошу сильно не пинать 🙂
Зачастую причиной выхода из строя являются экономия на компонентах драйвера, низкокачественные светодиоды, перегрузка и перегрев! Производитель иногда умышленно допускает эксплуатацию светодиодов в предельных режимах, чтобы уменьшить срок службы.

Это я заметил на своих круглых светодиодных светильниках, когда спустя год эксплуатации на одном из них вышел из строя светодиод. Оказалось, что из заявленных 30 Вт, светильник потреблял 32 Вт, при этом светодиоды работали на пределе. И не удивительно, что гарантия закончилась пару месяцев назад. Все рассчитано в Китае? 🙂

Светильник 30 Вт

Немного подумав, я закоротил умерший светодиод перемычкой и поковырявшись в драйвере снизил общий ток через светодиоды для уменьшения нагрева оставшихся. Процедуру снижения мощности я произвел на всех светильниках в квартире.

Если у вас вышел из строя один из светодиодов, его можно закоротить перемычкой. И будет не лишним перенастроить драйвер на меньший ток. Драйверы бывают разные, но ток светодиодов на всех задается одинаково — токовым резистором номиналом в несколько Ом. При помощи этого резистора микросхема драйвера измеряет и стабилизирует ток, который протекает через светодиоды. Увеличивая номинал этого резистора можно снизить ток, соответственно мощность и яркость всей лампы. Уменьшать сопротивление резистора не советую, т.к. увеличится нагрев светодиодов и они быстрее деградируют.
Если покупать новые светильники, можно выбирать светильники с избыточной для помещения мощностью и снижать яркость перенастройкой драйвера. Это снизит нагрев, яркость и увеличит срок службы ламп и светильников.

Осторожно, напряжение опасное для жизни!

Перейдем к практике.
Весь процесс опишу на примере ремонта Led лампочки GU10 неизвестного производителя.
После проверки светодиодов подачей на них 3 В выяснилось, что один из них вышел из строя. Неисправный светодиод нужно закоротить перемычкой.

Паяем перемычку

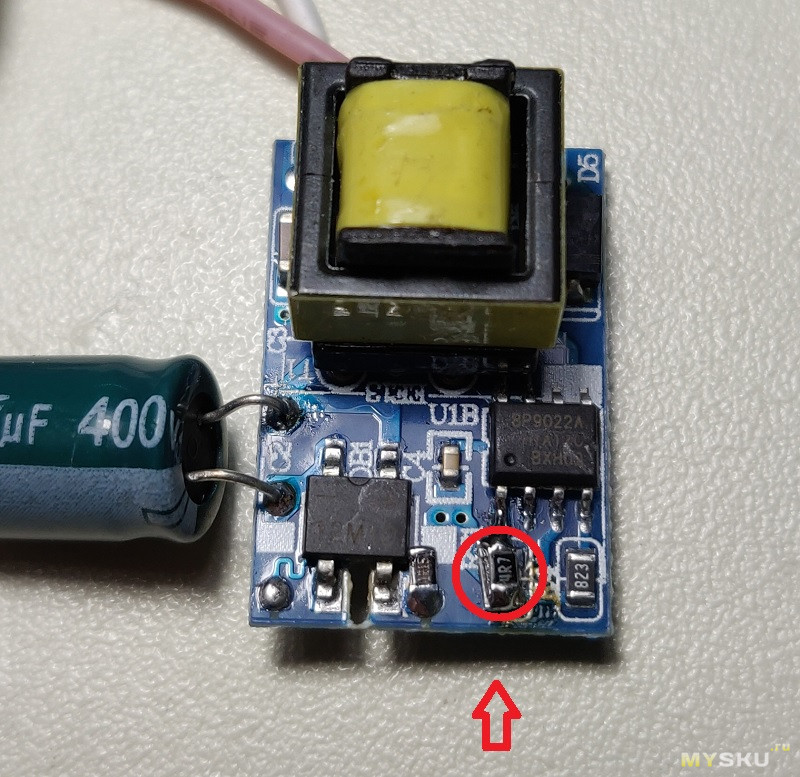

Далее для снижения нагрева нужно найти на плате драйвера резистор сопротивлением в несколько Ом. В моем случае это резистор с номиналом 1,15 Ом и маркировкой 1R15. В зависимости от мощности светильника могут быть установлены резисторы от 1 до 15-20 Ом или больше. Рассчитать номинал сразу довольно сложно. Мы пойдет путем проб и ошибок, — а именно будем подбирать резистор. К примеру, если был установлен резистор 1,15 Ом, можно начать с резистора 2 Ом и постепенно его уменьшать. Если под рукой нет подходящего резистора, всегда можно соединить несколько резисторов параллельно для получения необходимого сопротивления.

Драйвер



Для расчетов удобно пользоваться калькулятором.

После, нужно аккуратно подать 220 в на светильник и измерить мощность при помощи ваттметра или амперметра с дальнейшим пересчетом тока в мощность.

Ваттметр



Далее необходимо узнать номинальную мощность светильника и уменьшить ее на 5-15%.
Еще можно увеличить емкость фильтрующего электролитического конденсатора, если позволяет конструкция. При высыхании конденсатора лампа может начать мигать.

В результате всех манипуляций имеем светильник или лампу с немного меньшей мощностью, но с большим ресурсом. Еще такой ремонт помогает сэкономить средства, уменьшает количество выбросов в атмосферу, уменьшает количество мусора и прокачивает ваши знания в области электроники. Всем добра!

По традиции...

Драйверы для светодиодных лампочек.

Небольшая лабораторка на тему «какой драйвер лучше?» Электронный или на конденсаторах в роли балласта? Думаю, что у каждого есть своя ниша. Постараюсь рассмотреть все плюсы и минусы и тех и других схем. Напомню формулу расчёта балластных драйверов. Может кому интересно?

Свой обзор построю по простому принципу. Сначала рассмотрю драйверы на конденсаторах в роли балласта. Затем посмотрю на их электронных собратьев. Ну а в конце сравнительный вывод.
А теперь перейдём к делу.
Берём стандартную китайскую лампочку. Вот её схема (немного усовершенствованная). Почему усовершенствованная? Эта схема подойдёт к любой дешёвой китайской лампочке. Отличие будет только в номиналах радиодеталей и отсутствии некоторых сопротивлений (в целях экономии).

Бывают лампочки с отсутствующим С2 (очень редко, но бывает). В таких лампочках коэффициент пульсаций 100%. Очень редко ставят R4. Хотя сопротивление R4 просто необходимо. Оно будет вместо предохранителя, а также смягчит пусковой ток. Если в схеме отсутствует, лучше поставить. Ток через светодиоды определяет номинал ёмкости С1. В зависимости от того, какой ток мы хотим пропустить через светодиоды (для самодельщиков), можно рассчитать его ёмкость по формуле (1).

Эту формулу я писАл много раз. Повторюсь.
Формула (2) позволяет сделать обратное. С её помощью можно посчитать ток через светодиоды, а затем и мощность лампочки, не имея Ваттметра. Для расчётов мощности нам ещё необходимо знать падение напряжения на светодиодах. Можно вольтметром измерить, можно просто посчитать (без вольтметра). Вычисляется просто. Светодиод ведёт себя в схеме как стабилитрон с напряжением стабилизации около 3В (есть исключения, но очень редкие). При последовательном подключении светодиодов падение напряжения на них равно количеству светодиодов, умноженному на 3В (если 5 светодиодов, то 15В, если 10 — 30В и т.д.). Всё просто. Бывает, что схемы собраны из светодиодов в несколько параллелей. Тогда надо будет учитывать количество светодиодов только в одной параллели.
Допустим, мы хотим сделать лампочку на десяти светодиодах 5730smd. По паспортным данным максимальный ток 150мА. Рассчитаем лампочку на 100мА. Будет запас по мощности. По формуле (1) получаем: С=3,18*100/(220-30)=1,67мкФ. Такой ёмкости промышленность не выпускает, даже китайская. Берём ближайшую удобную (у нас 1,5мкФ) и пересчитываем ток по формуле (2).
(220-30)*1,5/3,18=90мА. 90мА*30В=2,7Вт. Это и есть расчетная мощность лампочки. Всё просто. В жизни конечно будет отличаться, но не намного. Всё зависит от реального напряжения в сети (это первый минус драйвера), от точной ёмкости балласта, реального падения напряжения на светодиодах и т.д. При помощи формулы (2) вы можете рассчитать мощность уже купленных лампочек (уже упоминал). Падением напряжения на R2 и R4 можно пренебречь, оно незначительно. Можно подключить последовательно достаточно много светодиодов, но общее падение напряжения не должно превышать половины напряжения сети (110В). При превышении этого напряжения лампочка болезненно реагирует на все изменения напряжения. Чем больше превышает, тем болезненнее реагирует (это дружеский совет). Тем более, за этими пределами формула работает неточно. Точно уже не рассчитать.
Вот появился очень большой плюс у этих драйверов. Мощность лампочки можно подгонять под нужный результат подбором ёмкости С1 (как самодельных, так и уже купленных). Но тут же появился и второй минус. Схема не имеет гальванической развязки с сетью. Если ткнуть в любое место включенной лампочки отвёрткой-индикатором, она покажет наличие фазы. Трогать руками (включенную в сеть лампочку) категорически запрещено.
Такой драйвер имеет практически 100%-ный КПД. Потери только на диодах и двух сопротивлениях.
Его можно изготовить в течение получаса (по-быстрому). Даже плату травить необязательно.
Конденсаторы заказывал эти:
aliexpress.com/snapshot/310648391.html
aliexpress.com/snapshot/310648393.html
Диоды вот эти:
aliexpress.com/snapshot/6008595825.html


Но у этих схем есть ещё один серьёзный недостаток. Это пульсации. Пульсации частотой 100Гц, результат выпрямления сетевого напряжения.

У различных лампочек форма незначительно будет отличаться. Всё зависит от величины фильтрующей ёмкости С2. Чем больше ёмкость, тем меньше горбы, тем меньше пульсации. Необходимо смотреть ГОСТ Р 54945-2012. А там чёрным по белому написано, что пульсации частотой до 300Гц вредны для здоровья. Там же формула для расчёта (приложение Г).

Но это не всё. Необходимо смотреть Санитарные нормы СНиП 23-05-95 «ЕСТЕСТВЕННОЕ И ИСКУССТВЕННОЕ ОСВЕЩЕНИЕ». В зависимости от предназначения помещения максимально допустимые пульсации от 10 до 20%.
В жизни ничего просто так не бывает. Результат простоты и дешевизны лампочек налицо.
Пора переходить к электронным драйверам. Здесь тоже не всё так безоблачно.
Вот такой драйвер я заказывал. Это ссылка именно на него в начале обзора.

Почему заказал именно такой? Объясню. Хотел сам «колхозить» светильники на 1-3Вт-ных светодиодах. Подбирал по цене и характеристикам. Меня устроил бы драйвер на 3-4 светодиода с током до 700мА. Драйвер должен иметь в своём составе ключевой транзистор, что позволит разгрузить микросхему управления драйвером. Для уменьшения ВЧ пульсаций по выходу должен стоять конденсатор. Первый минус. Стоимость подобных драйверов (US $13.75 /10 штук) отличается в бОльшую сторону от балластных. Но тут же плюс. Токи стабилизации подобных драйверов 300мА, 600мА и выше. Балластным драйверам такое и не снилось (более 200мА не рекомендую).
Посмотрим на характеристики от продавца:
[input voltage] ac85-265v" that everyday household appliances."
[output voltage] load after 10-15v; can drive 3-4 3w led lamp beads series
[output current] 600ma
А вот диапазон выходных напряжений маловат (тоже минус). Максимум, можно подцепить последовательно пять светодиодов. Параллельно можно подцеплять сколько угодно. Светодиодная мощность считается по формуле: Ток драйвера умножить на падение напряжения на светодиодах [количество светодиодов (от трёх до пяти) и умножить на падение напряжения на светодиоде (около 3В)].
Ещё один большой недостаток этих драйверов – большие ВЧ помехи. Некоторые экземпляры слышит не только ФМ радио, но и пропадает приём цифровых каналов ТВ при их работе. Частота преобразования составляет несколько десятков кГц. А вот защиты, как правило, никакой (от помех).

Под трансформатором что-то типа «экрана». Должно уменьшить помехи. Именно Этот драйвер почти не фонит.
Почему они фонят, становится ясно, если посмотреть на осциллограмму напряжения на светодиодах. Без конденсаторов ёлочка куда серьёзнее!

На выходе драйвера должен стоять не только электролит, но и керамика для подавления ВЧ помех. Высказал своё мнение. Обычно стоит либо то либо другое. Бывает, что ничего не стоит. Это бывает в дешёвых лампочках. Драйвер спрятан внутри, предъявить претензию будет сложно.
Посмотрим схему. Но предупрежу, она ознакомительная. Нанёс только основные элементы, которые необходимы нам для творчества (для понимания «что к чему»).


Микросхема 3106 отслеживает выходные параметры преобразователя через обратную связь с вспомогательной обмотки трансформатора и управляет ключевым транзистором. Попытки найти информацию на эту МС в Интернете ничего не дала. RS1 RS2 — токозадающие резисторы. От их номинала зависит выходной ток драйвера. RS1 (1 Ом) – основной, при помощи RS2 (33 Ом) выходной ток подгоняется более точно.

Оказывается, и у этих драйверов можно регулировать выходной ток. Снял зависимость выходного тока от сопротивления RS (может кому пригодится).

Регулировать ток при помощи выносного переменного резистора не получится. Паразитные ёмкости и индуктивности никто не отменял.
А теперь на счёт применимости.

В этот светильник что только не вклеивал (был обзор). Теперь приклеил 1-Вт-ные светодиоды. К ним буду подключать обозреваемые драйверы, так нагляднее.
А вот так он светит.

Всего 12 светодиодов (6 пар). Для равномерного распределения света самое оптимальное количество. Для эксперимента тоже лучше не придумаешь.
Один из вариантов подключения к драйверу с балластом на конденсаторах.

С1=1,5мкФ+1,2мкФ=2,7мкФ. Чтобы посчитать мощность, необходимо посчитать ток по формуле (2).
I=(228В-36В)*2,7мкФ/3,18=163мА. Мощность считается по формуле из школьного учебника физики.
Р= 36В*0,163А=5,9Вт.
А теперь посмотрим, что показывают приборы.


Погрешность в расчётах присутствует. Кстати, на мелких мощностях приборчик тоже подвирает.
А теперь посчитаем пульсации (теория в начале обзора). Посмотрим, что же видит наш глаз. К осциллографу подключаю фотодиод. Два снимка объединил в один для удобства восприятия. Слева лампочка выключена. Справа – лампочка включена. Смотрим ГОСТ Р 54945-2012. А там чёрным по белому написано, что пульсации частотой до 300Гц вредны для здоровья. А у нас около 100Гц. Для глаз вредно.

У меня получилось 20%. Необходимо смотреть Санитарные нормы СНиП 23-05-95 «ЕСТЕСТВЕННОЕ И ИСКУССТВЕННОЕ ОСВЕЩЕНИЕ». Использовать можно, но не в спальне. А у меня коридор. Можно СНиП и не смотреть.
А теперь посмотрим другой вариант подключения светодиодов. Это схема подключения к электронному драйверу.

Итого 3 параллели по 4 светодиода.
Вот, что показывает Ваттметр. 7,1Вт активной мощности.

Посмотрим, сколько доходит до светодиодов. Подключил к выходу драйвера амперметр и вольтметр.

Посчитаем чисто светодиодную мощность. Р=0,49А*12,1В=5,93Вт. Всё, что не хватает, взял на себя драйвер.
Теперь посмотрим, что же видит наш глаз. Слева лампочка выключена. Справа – лампочка включена. Частота повторения импульсов около 100кГц. Смотрим ГОСТ Р 54945-2012. А там чёрным по белому написано, что вредны для здоровья только пульсации частотой до 300Гц. А у нас около 100кГц. Для глаз безвредно.

Всё рассмотрел, всё измерил.
Теперь выделю плюсы и минусы этих схем:
Минусы лампочек с конденсатором в роли балласта по сравнению с электронными драйверами.
-Во время работы КАТЕГОРИЧЕСКИ нельзя касаться элементов схемы, они под фазой.
-Невозможно достичь высоких токов свечения светодиодов, т.к. при этом необходимы конденсаторы больших размеров. А увеличение ёмкости приводит к большим пусковым токам, портящим выключатели.
-Большие пульсации светового потока частотой 100Гц, требуют больших фильтрующих ёмкостей на выходе.
Плюсы лампочек с конденсатором в роли балласта по сравнению с электронными драйверами.
+Схема очень проста, не требует особых навыков при изготовлении.
+Диапазон выходных напряжений просто фантастический. Один и тот же драйвер будет работать и с одним и с сорока последовательно соединёнными светодиодами. У электронных драйверов выходные напряжения имеют намного более узкий диапазон.
+Низкая стоимость подобных драйверов, которая складывается буквально из стоимости двух конденсаторов и диодного моста.
+Можно изготовить и самому. Большинство деталей можно найти в любом сарае или гараже (старые телевизоры и т.д.).
+Можно регулировать ток через светодиоды подбором ёмкости балласта.
+Незаменимы как начальный светодиодный опыт, как первый шаг в освоении светодиодного освещения.
Есть ещё одно качество, которое можно отнести как к плюсам, так и к минусам. При использовании подобных схем с выключателями с подсветкой, светодиоды лампочки подсвечиваются. Лично для меня это скорее плюс, чем минус. Использую повсеместно как дежурное (ночное) освещение.
Умышленно не пишу, какие драйверы лучше, у каждого есть своя ниша.
Я выложил по максимуму всё, что знаю. Показал все плюсы и минусы этих схем. А выбор как всегда делать вам. Я лишь постарался помочь.
На этом всё!
Удачи всем.

Схема драйвера для светодиодной лампы на 220В

Неотъемлемой частью любой качественной лампы или светильника на светодиодах является драйвер. Применительно к освещению, под понятием «драйвер» следует понимать электронную схему, которая преобразует входное напряжение в стабилизированный ток заданной величины. Функциональность драйвера определяется шириной диапазона входных напряжений, возможностью регулировки выходных параметров, восприимчивостью к перепадам в питающей сети и эффективностью.

От перечисленных функций зависят качественные показатели светильника или лампы в целом, срок службы и стоимость. Все источники питания (ИП) для светодиодов условно разделяют на преобразователи линейного и импульсного типа. Линейные ИП могут иметь узел стабилизации по току или напряжению. Часто схемы такого типа радиолюбители конструируют своими руками на микросхеме LM317. Такое устройство легко собирается и имеет малую себестоимость. Но, ввиду очень низкого КПД и явного ограничения по мощности подключаемых светодиодов, перспективы развития линейных преобразователей ограничены.

Импульсные драйверы могут иметь КПД более 90% и высокую степень защиты от сетевых помех. Их мощность потребления в десятки раз меньше мощности, отдаваемой в нагрузку. Благодаря этому они могут изготавливаться в герметичном корпусе и не боятся перегрева.

Первые импульсные стабилизаторы имели сложное устройство без защиты от холостого хода. Затем они модернизировались и, в связи с бурным развитием светодиодных технологий, появились специализированные микросхемы с частотной и широтно-импульсной модуляцией.

Схема питания светодиодов на основе конденсаторного делителя

К сожалению, в конструкции дешёвых светодиодных ламп на 220В из Китая не предусмотрен ни линейный, ни импульсный стабилизатор. Мотивируясь исключительно низкой ценой готового изделия, китайская промышленность смогла максимально упростить схему питания. Называть её драйвером не корректно, так как здесь отсутствует какая-либо стабилизация. схема светодиодной лампы из КитаяИз рисунка видно, что электрическая схема лампы рассчитана на работу от сети 220В. Переменное напряжение понижается RC-цепочкой и поступает на диодный мост. Затем выпрямленное напряжение частично сглаживается конденсатором и через токоограничивающий резистор поступает на светодиоды. Данная схема не имеет гальванической развязки, то есть все элементы постоянно находятся под высоким потенциалом.

В результате частые просадки сетевого напряжения приводит к мерцанию светодиодной лампы. И наоборот, завышенное напряжение сети вызывает необратимый процесс старения конденсатора с потерей ёмкости, а, иногда, становится причиной его разрыва. Стоит отметить, что еще одной, серьезной отрицательной стороной данной схемы является ускоренный процесс деградации светодиодов вследствие нестабильного тока питания.

Схема драйвера на CPC9909

cpc9909Современные импульсные драйверы для светодиодных ламп имеют несложную схему, поэтому ее можно легко смастерить даже своими руками. Сегодня, для построения драйверов, производится ряд интегральных микросхем, специально предназначенных для управления мощными светодиодами. Чтобы упростить задачу любителям электронных схем, разработчики интегральных драйверов для светодиодов в документации приводят типичные схемы включения и расчеты компонентов обвязки.

Общие сведения

Американская компания Ixys наладила выпуск микросхемы CPC9909, предназначенной для управления светодиодными сборками и светодиодами высокой яркости. Драйвер на основе CPC9909 имеет небольшие габариты и не требует больших денежных вложений. ИМС CPC9909 изготавливается в планарном исполнении с 8 выводами (SOIC-8) и имеет встроенный стабилизатор напряжения.

Благодаря наличию стабилизатора рабочий диапазон входного напряжения составляет 12-550В от источника постоянного тока. Минимальное падение напряжения на светодиодах – 10% от напряжения питания. Поэтому CPC9909 идеальна для подключения высоковольтных светодиодов. ИМС прекрасно работает в температурном диапазоне от -55 до +85°C, а значит, пригодна для конструирования светодиодных ламп и светильников для наружного освещения.

Назначение выводов

Стоит отметить, что с помощью CPC9909 можно не только включать и выключать мощный светодиод, но и управлять его свечением. Чтобы узнать обо всех возможностях ИМС, рассмотрим назначение ее выводов.распиновка

  1. VIN. Предназначен для подачи напряжения питания.
  2. CS. Предназначен для подключения внешнего датчика тока (резистора), с помощью которого задаётся максимальный ток светодиода.
  3. GND. Общий вывод драйвера.
  4. GATE. Выход микросхемы. Подает на затвор силового транзистора модулированный сигнал.
  5. PWMD. Низкочастотный диммирующий вход.
  6. VDD. Выход для регулирования напряжения питания. В большинстве случаев подключается через конденсатор к общему проводу.
  7. LD. Предназначен для задания аналогового диммирования.
  8. RT. Предназначен для подключения время задающего резистора.

Схема и ее принцип работы

Типичное включение CPC9909 с питанием от сети 220В показано на рисунке. Схема способна управлять одним или несколькими мощными светодиодами или светодиодами типа High Brightness. Схему можно легко собрать своими руками даже в домашних условиях. Готовый драйвер не нуждается в наладке с учетом грамотного выбора внешних элементов и соблюдением правил их монтажа. схемаДрайвер для светодиодной лампы на 220В на базе CPC9909 работает по методу частотно-импульсной модуляции. Это означает, что время паузы является постоянной величиной (time-off=const). Переменное напряжение выпрямляется диодным мостом и сглаживается емкостным фильтром C1, C2. Затем оно поступает на вход VIN микросхемы и запускает процесс формирования импульсов тока на выходе GATE. Выходной ток микросхемы управляет силовым транзистором Q1. В момент открытого состояния транзистора (время импульса «time-on») ток нагрузки протекает по цепи: «+диодного моста» – LED – L – Q1 – RS – «-диодного моста».принцип работы схемы За это время катушка индуктивности накапливает энергию, чтобы отдать её в нагрузку во время паузы. Когда транзистор закрывается, энергия дросселя обеспечивает ток нагрузки в цепи: L – D1 – LED – L.цикл Процесс носит циклический характер, в результате чего ток через светодиод имеет пилообразную форму. Наибольшее и наименьшее значение пилы зависит от индуктивности дросселя и рабочей частоты. пикиЧастота импульсов определяется величиной сопротивления RT. Амплитуда импульсов зависит от сопротивления резистора RS. Стабилизация тока светодиода происходит путем сравнения внутреннего опорного напряжения ИМС с падением напряжения на RS. Предохранитель и терморезистор защищают схему от возможных аварийных режимов.

Расчет внешних элементов

Частотозадающий резистор

Длительность паузы выставляют внешним резистором RT и определяют по упрощенной формуле:

tпаузы=RT/66000+0,8 (мкс).

В свою очередь время паузы связано с коэффициентом заполнения и частотой:

tпаузы=(1-D)/f (с), где D – коэффициент заполнения, который представляет собой отношение времени импульса к периоду.

Рекомендованный производителем диапазон рабочих частот составляет 30-120 кГц. Таким образом, сопротивление RT можно найти так: RT=(tпаузы-0,8)*66000, где значение tпаузы подставляют в микросекундах.

Датчик тока

Номинал сопротивления RS задает амплитудное значение тока через светодиод и рассчитывается по формуле: RS=UCS/(ILED+0.5*IL пульс), где UCS – калиброванное опорное напряжение, равное 0,25В;

ILED – ток через светодиод;

IL пульс – величина пульсаций тока нагрузки, которая не должна превышать 30%, то есть 0,3*ILED.

После преобразования формула примет вид: RS=0,25/1.15*ILED (Ом).

Мощность, рассеиваемая датчиком тока, определяется формулой: PS=RS*ILED*D (Вт).

К монтажу принимают резистор с запасом по мощности 1,5-2 раза.

Дроссель

Как известно, ток дросселя не может измениться скачком, нарастая за время импульса и убывая во время паузы. Задача радиолюбителя в том, чтобы подобрать катушку с индуктивностью, обеспечивающей компромисс между качеством выходного сигнала и её габаритами. Для этого вспомним об уровне пульсаций, который не должен превышать 30%. Тогда потребуется индуктивность номиналом:

L=(USLED*tпаузы)/ IL пульс, где ULED – падение напряжения на светодиоде (-ах), взятое из графика ВАХ.

Фильтр питания

В цепи питания установлены два конденсатора: С1 – для сглаживания выпрямленного напряжения и С2 – для компенсации частотных помех. Так как CPC9909 работает в широком диапазоне входного напряжения, то в большой ёмкости электролитического С1 нет нужды. Достаточно будет 22 мкФ, но можно и больше. Емкость металлопленочного С2 для схемы такого типа стандартная – 0,1 мкФ. Оба конденсатора должны выдерживать напряжение не менее 400В.

Однако, производитель микросхемы настаивает на монтаже конденсаторов С1 и С2 с малым эквивалентным последовательным сопротивлением (ESR), чтобы избежать негативного влияния высокочастотных помех, возникающих при переключении драйвера.

Выпрямитель

Диодный мост выбирают, исходя из максимального прямого тока и обратного напряжения. Для эксплуатации в сети 220В его обратное напряжение должно быть не менее 600В. Расчетная величина прямого тока напрямую зависит от тока нагрузки и определяется как: IAC=(π*ILED)/2√2, А.

Полученное значение необходимо умножить на два для повышения надежности схемы.

Выбор остальных элементов схемы

Конденсатор C3, установленный в цепи питания микросхемы должен быть ёмкостью 0,1 мкФ с низким значением ESR, аналогично C1 и C2. Незадействованные выводы PWMD и LD также через C3 соединяются с общим проводом.

Транзистор Q1 и диод D1 работают в импульсном режиме. Поэтому выбор следует делать с учетом их частотных свойств. Только элементы с малым временем восстановления смогут сдержать негативное влияние переходных процессов в момент переключения на частоте около 100 кГц. Максимальный ток через Q1 и D1 равен амплитудному значению тока светодиода с учетом выбранного коэффициента заполнения: IQ1=ID1= D*ILED, А.

Напряжение, прикладываемое к Q1 и D1, носит импульсный характер, но не более, чем выпрямленное напряжение с учетом емкостного фильтра, то есть 280В. Выбор силовых элементов Q1 и D1 следует производить с запасом, умножая расчетные данные на два.

Предохранитель (fuse) защищает схему от аварийного короткого замыкания и должен длительно выдерживать максимальный ток нагрузки, в том числе импульсные помехи.

IFUSE=5*IAC, А.

Установка терморезистора RTH нужна для ограничения пускового тока драйвера, когда фильтрующий конденсатор разряжен. Своим сопротивлением RTH должен защитить диоды мостового выпрямителя от пробоя в начальные секунды работы.

RTH=(√2*220)/5*IAC, Ом.

Другие варианты включения CPC9909

Плавный пуск и аналоговое диммирование

При желании CPC9909 может обеспечить мягкое включение светодиода, когда его яркость будет постепенно нарастать. Плавный пуск реализуется при помощи двух постоянных резисторов, подключенных к выводу LD, как показано на рисунке. Данное решение позволяет продлить срок службы светодиода.

Также вывод LD позволяет реализовывать функцию аналогового диммирования. Для этого резистор 2,2 кОм заменяют переменным резистором 5,1 кОм, тем самым плавно изменяя потенциал на выводе LD.

Импульсное димирование

Управлять свечением светодиода можно путем подачи импульсов прямоугольной формы на вывод PWMD (pulse width modulation dimming). Для этого задействуют микроконтроллер или генератор импульсов с обязательным разделением через оптопару.

Кроме рассмотренного варианта драйвера для светодиодных ламп, существуют аналогичные схемные решения от других производителей: HV9910, HV9961, PT4115, NE555, RCD-24 и пр. Каждая из них имеет свои сильные и слабые места, но в целом, они успешно справляются с возложенной нагрузкой при сборке своими руками.

Схема драйвера светодиодов 220В

Преимущества светодиодных лап рассматривались неоднократно. Обилие положительных отзывов пользователей светодиодного освещения волей-неволей заставляет задуматься о собственных лампочках Ильича. Все было бы неплохо, но когда дело доходит до калькуляции переоснащения квартиры на светодиодное освещения, цифры немного «напрягают».

Для замены обыкновенной лампы на 75Вт идёт светодиодная лампочка на 15Вт, а таких ламп надо поменять десяток. При средней стоимости около 10 долларов за лампу бюджет выходит приличный, да и еще нельзя исключить риск приобретения китайского «клона» с жизненным циклом 2-3 года. В свете этого многие рассматривают возможность самостоятельного изготовления этих девайсов.

Теория питания светодиодных ламп от 220В

Самый бюджетный вариант можно собирать своими руками из вот таких светодиодов. Десяток таких малюток стоит меньше доллара, а по яркости соответствует лампе накаливания на 75Вт. Собрать всё воедино не проблема, вот только напрямую в сеть их не подключишь – сгорят. Сердцем любой светодиодной лампы является драйвер питания. От него зависит, насколько долго и хорошо будет светить лампочка.

Что бы собрать светодиодную лампу своими руками на 220 вольт, разберёмся в схеме драйвера питания.

Параметры сети значительно превышают потребности светодиода. Что бы светодиод смог работать от сети требуется уменьшить амплитуду напряжения, силу тока и преобразовать переменное напряжение сети в постоянное.

Для этих целей используют делитель напряжения с резисторной либо ёмкостной нагрузкой и стабилизаторы.

Компоненты диодного светильника

Схема светодиодной лампы на 220 вольт потребует минимальное количество доступных компонентов.

  • Светодиоды 3,3В 1Вт – 12 шт.;
  • керамический конденсатор 0,27мкФ 400-500В – 1 шт.;
  • резистор 500кОм — 1Мом 0,5 — 1Вт – 1 ш.т;
  • диод на 100В – 4 шт.;
  • электролитические конденсаторы на 330мкФ и 100мкФ 16В по 1 шт.;
  • стабилизатор напряжения на 12В L7812 или аналогичный – 1шт.

Изготовление драйвера светодиодов на 220В своими руками

Схема лед драйвера на 220 вольт представляет собой не что иное, как импульсный блок питания.

Схема импульсного блока питания

В качестве самодельного светодиодного драйвера от сети 220В рассмотрим простейший импульсный блок питания без гальванической развязки. Основное преимущество таких схем – простота и надёжность. Но будьте осторожны при сборке, поскольку у такой схемы нет ограничения по отдаваемому току. Светодиоды будут отбирать свои положенные полтора ампера, но если вы коснётесь оголённых проводов рукой, ток достигнет десятка ампер, а такой удар тока очень ощутимый.

Схема простейшего драйвера для светодиодов на 220В состоит их трёх основных каскадов:

  • Делитель напряжения на ёмкостном сопротивлении;
  • диодный мост;
  • каскад стабилизации напряжения.

Первый каскад – ёмкостное сопротивление на конденсаторе С1 с резистором. Резистор необходим для саморазрядки конденсатора и на работу самой схемы не влияет. Его номинал не особо критичен и может быть от 100кОм до 1Мом с мощностью 0,5-1 Вт. Конденсатор обязательно не электролитический на 400-500В (эффективное амплитудное напряжение сети).

При прохождении полуволны напряжения через конденсатор, он пропускает ток, пока не произойдет заряд обкладок. Чем меньше его ёмкость, тем быстрее происходит полная зарядка. При ёмкости 0,3-0,4мкФ время зарядки составляет 1/10 периода полуволны сетевого напряжения. Говоря простым языком, через конденсатор пройдет лишь десятая часть поступающего напряжения.

Второй каскад – диодный мост. Он преобразует переменное напряжение в постоянное. После отсечения большей части полуволны напряжения конденсатором, на выходе диодного моста получаем около 20-24В постоянного тока.

Третий каскад – сглаживающий стабилизирующий фильтр.

Конденсатор с диодным мостом выполняют функцию делителя напряжения. При изменении вольтажа в сети, на выходе диодного моста амплитуда так же будет меняться.


Что бы сгладить пульсацию напряжения параллельно цепи подключаем электролитический конденсатор. Его ёмкость зависит от мощности нашей нагрузки.

В схеме драйвера питающее напряжение для светодиодов не должно превышать 12В. В качестве стабилизатора можно использовать распространённый элемент L7812.

Собранная схема светодиодной лампы на 220 вольт начинает работать сразу, но перед включением в сеть тщательно изолируйте все оголённые провода и места пайки элементов схемы.

Вариант драйвера без стабилизатора тока

В сети существует огромное количество схем драйверов для светодиодов от сети 220В, которые не имеют стабилизаторов тока.

Схема светодиодного драйвера без стабилизатора

Проблема любого безтрансформаторного драйвера – пульсация выходного напряжения, следовательно, и яркости светодиодов. Конденсатор, установленный после диодного моста, частично справляется с этой проблемой, но решает её не полностью.

На диодах будет присутствовать пульсация с амплитудой 2-3В. Когда мы устанавливаем в схему стабилизатор на 12В, даже с учётом пульсации амплитуда входящего напряжения будет выше диапазона отсечения.

Диаграмма напряжения в схеме без стабилизатора

Диаграмма без стабилизатора

Диаграмма в схеме со стабилизатором

Диаграмма при подключении через стабилизатор тока

Поэтому драйвер для диодных ламп, даже собранный своими руками, по уровню пульсации не будет уступать аналогичным узлам дорогих ламп фабричного производства.

Как видите, собрать драйвер своими руками не представляет особой сложности. Изменяя параметры элементов схемы, мы можем в широких пределах варьировать значения выходного сигнала.

Если у вас возникнет желание на основе такой схемы собрать схему светодиодного прожектора на 220 вольт, лучше переделать выходной каскад под напряжение 24В с соответствующим стабилизатором, поскольку выходной ток у L7812 1,2А, это ограничивает мощность нагрузки в 10Вт. Для более мощных источников освещения требуется либо увеличить количество выходных каскадов, либо использовать более мощный стабилизатор с выходным током до 5А и устанавливать его на радиатор.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

Конструкция и доработка нескольких типов светодиодных ламп

В мои руки попало несколько вышедших из строя, уже широко распространённых светодиодных ламп на напряжение 230 В, в изобилии предлагаемых в наших магазинах. Захотелось выяснить причину их быстрого выхода из строя и внутреннее устройство. Все лампы проработали не более одного года, хотя на упаковках утверждается, что их время непрерывной работы 30000 ч, получается 1250 суток, что составляет более трёх лет. И ведь наверняка сгоревшие лампы не эксплуатировались круглые сутки.

Итак, берём первую лампу под товарным знаком iEK. Кроме товарного знака, на корпусе указаны данные и параметры лампы LED-A60, 230 В, 50/60 Гц, 11 Вт, 4000 К. Как известно, большинство сетевых светодиодных ламп имеют примерно одинаковую конструкцию. К несущему корпусу, в котором расположены драйвер и светодиоды, крепится матовая колба светорассеивателя и металлический резьбовой цоколь лампы. Пробуем сначала снять колбу. Для этого я изготовил тонкий узкий нож из обломка полотна от ножовки по металлу, сделав тонкое остриё на наждачном станке. Осторожно вставляем нож между колбой и корпусом, сначала на небольшую глубину, и проходим по ругу. Далее всё повторяем на большей глубине. При этом можно пробовать покачивать колбу лампы, и когда колба будет покачиваться, отделяем её. Оказалось, что колба крепилась с помощью белого силиконового герметика. При этом следует отметить, что у некоторых ламп колба отделялась сравнительнолегко, а у некоторых - трудно. У одной лампы в герметике осталась часть нижнего пояска колбы. Но главное - соблюдать осторожность, тогда всё должно получиться.

На алюминиевой печатной плате, служащей ещё и теплоотводом, припаяны 12 светодиодов поверхностного монтажа белого свечения типоразмера 3528. Один из светодиодов был с чёрной точкой, как оказалось - сгоревший. Алюминиевая подложка плотно вставлена в корпус, оказавшийся внутри также алюминиевым, поверх покрытым пластиком. Корпус тоже должен выполнять функцию теплоотвода, но площадь соприкосновения тонкой алюминиевой платы корпусом невелика, атеп-лопроводящая паста отсутствует. Плата со светодиодами подпаяна к драйверу двумя проводами. Внешний вид разобранной лампы изображён на рис. 1. Удалив герметик, поддевают ножом и извлекают плату со светодиодами, но вынуть её из корпуса не дают провода, соединяющие драйвер с цоколем лампы. Поддев ножом, извлекают центральный контакт цоколя и разгибают идущий к нему провод. Места кернения резьбовой части цоколя к корпусу высверливаем сверлом диаметром 1,5 мм. Сняв цоколь, можно достать плату драйвера. На ней оказался разрушен оксидный конденсатор с обозначением на плате Е2. Часть элементов на плате для поверхностного монтажа установлена со стороны печатных проводников, а на противоположной стороне установлены дроссель, два оксидных конденсатора и микросхема. Схема драйвера с обозначениями элементов, как на плате, показана на рис. 2. Резистор, условно обозначенный как R1, находится не на плате, а соединяет центральный контакт цоколя лампы с ней. Схема драйвера построена на микросхеме OCP8191 в корпусе ТО-92. Микросхема представляет собой неизолированный квазирезонансный понижающий преобразователь для питания светодиодов со стабилизацией тока. В её состав входят MOSFET транзистор с максимальным напряжением сток-исток 550 В и узел управления. В микросхеме есть различные виды защиты: от перегрева, от короткого замыкания в нагрузке, от превышения максимального тока. Ток через светодиоды задают резисторами RS1 и RS2.

Рис. 1. Внешний вид разобранной лампы



Рис. 2. Схема драйвера



После замены конденсатора Е2 на исправный ёмкостью 2,2 мкФ на напряжение 400 В и замыкании контактов сгоревшего светодиода лампа заработала. Был замерен ток через светодиоды, он оказался равен 120 мА, что мне кажется несколько завышенным. Ёмкость конденсатора С3 и индуктивность дросселя были замерены на плате. Применённые светодиоды начинают слабо светить при напряжении 7 В, а при напряжении 8 В и токе 2 мА светят уже ярко. Судя по этому, в одном корпусе расположены два или три последовательно включённых кристалла. Тип светодиодов остался неизвестен.

Следующей "подопытной" стала лампа под торговой маркой General. На ней нанесены следующие обозначения: GLDEN-WA60; 11 Bт; 2700 K, 198-264 B; 50/60 Гц; 73 мА. Матовый светорассеиватель снимают, как и у предыдущей лампы. После этого увидим алюминиевую плату с расположенными на ней семью SMD-светодиодами типоразмера 3528. В отличие от предыдущей лампы, плата припаяна к драйверу и закреплена двумя винтами (рис. 3). Сняв её, увидим, что она была закреплена с помощью винтов на алюминиевом штампованном диске, плотно вставленном в корпус лампы (рис. 4). Заметно, что лампа сделана более качественно, и отвод тепла от светодиодов должен быть лучше.

Рис. 3. Лампа под торговой маркой General



Рис. 4. Диск лампы



Далее аналогично снимаем цоколь. А вот диск приходится потихоньку выбивать со стороны цоколя, просунув тонкий металлический стержень и уперев его ближе к краю, в ребро диска. Иначе диск будет выгибаться. Только после этого вынимаем плату драйвера. Он построен на аналогичной микросхеме BP9916C в корпусе SOP-8 и представляет собой также неизолированный понижающий преобразователь, позволяющий поддерживать постоянным ток через светодиоды. Схема отличается от предыдущей незначительно, в основном номиналами элементов и их обозначениями на плате, и ещё тем, что после резистора R1, параллельно диодному мосту, установлен керамический конденсатор ёмкостью 0,1 мкФ на напряжение 400 В. Поэтому приводить схему не имеет смысла. Микросхема установлена со стороны печатных проводников. Замкнув контакты неисправного светодиода, удалось восстановить работоспособность лампы. При сопротивлении регулировочных резисторов RS1 и RS2, равных 5,6 и 3,9 Ом, ток через светодиоды равен 130 мА.

Потом была вскрыта светодиодная лампа с товарным знаком ASD и с обозначениями на корпусе: LED-A60, 11 Вт, 220 В, 4000 К, 990 лм. Разборка лампы такая же, как и в предыдущих случаях. Вид лампы без матового светорассеивателя показан на рис. 5. На алюминиевой плате, которая просто вставлена в корпус, установлены 18 SMD-светодиодов типоразмера 3528. Площадь теплового контакта с корпусом, как и в первой лампе, очень мала. Плата со светодиодами припаяна непосредственно к плате драйвера. Эти светодиоды, как и в предыдущих лампах, начинают светить при напряжении 7 В, а при 8 В светятся достаточно ярко при токе 2 мА. Следовательно, их параметры должны быть схожими. Драйвер этой лампы построен на микросхеме BP9918C в миниатюрном корпусе для поверхностного монтажа SOT23-3. Эта микросхема аналогична микросхемам в предыдущих лампах и обладает схожими параметрами. Схема драйвера отличается отсутствием резистора R1, вместо которого на плате сделан тонкий змеевидный печатный проводник, а также номиналами некоторых элементов и обозначениями на плате. При сопротивлении резисторов RS1 и RS2, равных соответственно 13 и 10 Ом, ток через светодиоды - 55 мА, что примерно вдвое меньше, чем у предыдущих ламп.

Рис. 5. Вид лампы без матового светорассеивателя



Исходя из всего изложенного, напрашивается вывод, что причиной быстрого выхода из строя этих ламп является завышенный ток светодиодов и недостаточное их охлаждение и, следовательно, перегрев.

Было решено восстановить эти лампы, при этом постараться продлить срок их службы. Для начала были уменьшены токи светодиодов. В первой лампе - путём замены резисторов RS1 и RS2 (4,7 и 3,9 Ом) на два резистора сопротивлением по 10 Ом каждый. Ток через светодиоды со 120 мА уменьшился до 50 мА. Во второй лампе резистор сопротивлением 3,9 Ом был заменён резистором сопротивлением 10 Ом. Ток через светодиоды уменьшился с 130 до 85 мА. В третьей лампе взамен резистора сопротивлением 13 Ом установлен резистор сопротивлением 30 Ом. Ток через светодиоды при этом уменьшился с 50 до 40 мА. Светоотдача при этом упала незначительно, хотя всё по местам может расставить только дальнейшая опытная эксплуатация.

Кроме того, у первой и третьей ламп под светодиодами, на свободной стороне платы, были подложены толстые металлические шайбы, улучшающие тепловой контакт с корпусом. Везде была нанесена теплопроводная паста КПТ-8. Металлические цоколи ламп были приклеены к корпусу эпоксидным клеем, нанесённым в места высверленных отверстий. В корпусе, рядом с цоколем лампы, были просверлены вентиляционные отверстия, улучшающие охлаждение. Правда, при этом применять лампы во влажных помещениях будет нельзя. Если лампы планируется применять в закрытых светильниках, светорассеивающие колбы можно не устанавливать, соблюдая осторожность при установке самих ламп. В противном случае колбы приклеивают белым силиконовым герметиком, как было до этого. Посмотрим, как эти доработки повлияют на долговечность ламп.

И в заключение рассмотрим совершенно другую светодиодную лампу, ещё не бывшую в эксплуатации. Это лампа торговой марки ASD, предназначенная для подключения к переменно-му или постоянному напряжению 12 В. На корпус нанесены следующие обозначения: LED-JC, 5 ВТ, AC/DC, 12 В, цоколь G4, 3000 К. Эта небольшая лампа разбирается несложно. Снимают прозрачный пластиковый колпак, закрывающий светодиоды. Он крепится к корпусу на защёлках, которые очень хрупкие. Поэтому отгибать надо не сами защёлки, а часть корпуса колпака, к которому эти защёлки прикреплены. Для этого в корпусе колпака сделаны прорези, сразу не бросающиеся в глаза, но позволяющие поддеть отвёрткой и раздвинуть защёлки. Сняв колпачок, видно, что светодиоды и другие элементы установлены на гибкой печатной плате, которая с внутренней стороны покрыта слоем липкой ленты, поэтому просто снимают её.

Далее вынимают гибкую плату и отпаивают провода, соединяющие её с цоколем. После этого можно подробно рассмотреть конструкцию лампы. Её внешний вид показан на рис. 6. Материал её корпуса похож на керамику, видимо, чтобы не оплавился при нагреве светодиодов и, возможно, хоть как-то отводил тепло от них. Материал - довольно хрупкий, легко скалывается.

Рис. 6. Конструкция лампы



Схема драйвера этой лампы представлена на рис. 7. Он собран на микросхеме U1 в корпусе SOP 8. К сожалению, однозначно идентифицировать микросхему не удалось. На разных лампах неизменной была надпись на корпусе 1086. Светодиоды в лампе типоразмера 3528, с номинальным напряжением 3,4 В. Все остальные элементы - для поверхностного монтажа. При подключении к источнику напряжением 12 В выяснилось, что лампа потребляет ток 280 мА. При увеличении напряжения до 14 В ток через лампу возрос до 290 мА, а при снижении напряжения питания до 10,2 В он уменьшился до 270 мА.

Рис. 7. Схема драйвера



При питании лампы номинальным напряжением 12 В уже после семи минут работы, при касании корпуса или светодиодов пальцем, трудно удержать его на них - обжигает. Причина - в слишком плотном расположении светодиодов и в небольшом корпусе. Ручаться после этого в продолжительной работе этой лампы я бы не стал, если только не переделать лампу, снабдив светодиоды и драйвер дополнительными теплоотводами.

Автор:  П. Юдин, г. Уфа

Светодиодная ASD лампа LED-A60 220v 11w

Светодиодная лампа ASD LED-A60 220v 11w «честно» светит на 90-100 «накальных» Ватт или на 20-26 Вт «энергосберегающих КХЛ». Это субъективный, но проверенный на практике отзыв на эту лампу ASD. Цвет белый – 4000K, освещенность 900 Лм.

Схема энергосберегающей лампы led ASD.

Вместо предохранителя F1 на плате драйвера установлен резистор 20 Ом. C1 и C8 включены параллельно, емкость каждого 4,7мкФ на 400 В. R2 и R4 по 300 кОм; R5 – 1,6 кОм; R9 – 150 кОм; C6 – 4,7х50 вольт; R6 – 3 Ом; R7 – 3,6 Ом; D1 – ES1J; C2 – 1,0х400в; L2 – EE10, индуктивность 3,6mH. Микросхема-драйвер светодиодов U1 – SRZY1413H, информации в интернете не нашел, сконфигурирована с неизолированной топологией на напряжение питающей сети 220-240 вольт, высоковольтный MOSFET ключ встроен в чип, выходной ток устанавливается резисторами R6+R7. Такие микросхемы, как правило, имеют несколько защит, достаточно высокую стабильность, широкий диапазон рабочих температур, типовой КПД порядка 90%. Потребляемая лампой мощность 11 Вт.

Печатная плата драйвера в корпусе лампы была закреплена герметиком. При снятии герметика R2 был поврежден и восстановить работоспособность схемы удалось припайкой резистора МЛТ-0,25 номиналом 560 кОм вместо двух последовательно включенных R2 и R4.

Напряжение на двух параллельно включенных цепочках (по 12 последовательно включенных светодиодов каждая) составляет 72 вольта, ток 110 мА при напряжении сети переменного тока 230 В. Получается, что через каждый чип светодиода протекает ток 55 мА при напряжении на нем 6 Вольт. На плате со светодиодами надпись: S17-A60-2835-24(12x2).

Похоже, что в каждом smd корпусе светодиода ASD led лампы размещены два последовательно включенных кристалла 2835.

SMD 2835 - сравнительно новые светодиоды в хорошо известном корпусе размером 2,8 на 3,5 мм, специально разработанные для осветительных приборов (светильники, прожекторы, фонари, транспорт). Производители характеризуют эти светодиоды устойчивостью к климатическим и вибрационным воздействиям, стабильностью характеристик, качественным исполнением, что увеличивает срок службы изделий с их использованием.

При максимальном рабочем токе 180 мА световой поток светодиода led smd 2835 составляет (в зависимости от цветовой температуры) 45 - 55 люмен, прямое напряжение на диоде 2,9 – 3,3 вольта. Импульсный ток 400 мА.

Потребляемая мощность светодиодной матрицы ASD лампы 72V x 110mA = 7,92W, оставшиеся 3W – потери в драйвере (КПД ~ 0,73). Это если верить показаниям дешевого китайского цифрового тестера.

Светодиоды припаяны к тонкой печатной плате, приклеенной к алюминиевой пластине, которая прикручивается к покрытому пластиком дюралюминиевому радиатору с применением термо-пасты.

Плафон лампы LED-A60 220v 11w изготовлен из матового пластика и значительно увеличивает угол рассеивания светового потока светодиодов.

Производитель лампы декларирует срок службы лампы 30 000 часов (27 лет при ее работе 3 часа в день) и гарантию 3 года. Магазин дает гарантию только на 1 год. Световой поток за 3000 часов работы деградирует не более чем на 4%.

  • Напряжение на светодиоде
  • Схема светодиодной лампы на 220в
  • Лампа ЭРА А65 13Вт
  • Как паять светодиодную ленту
  • Светодиодная лента на 220 в
  • Простое зарядное устройство
  • Разрядное устройство для автомобильного аккумулятора
  • Схема драйвера светодиодов на 220
  • Подсветка для кухни из ленты
  • Подсветка рабочей зоны кухни
  • LED лампа Selecta g9 220v 5w
  • Общедомовой учет тепла
  • Схема светодиодной ленты
  • Схема диодной лампы 5 Вт 220в
  • Простой цифровой термометр своими руками с датчиком на LM35
  • ТВ светодиодные полосы для Samsung UE40ES5507K UE40ES5530 UE40ES5537K Подсветка Линзы лампы 2012SVS40 7032NNB LEFT56 2D REV1.1 120317 | |

    ТВ светодиодные полосы для Samsung UE40ES5507K UE40ES5530 UE40ES5537K Полосы подсветки Линзы лампы 2012SVS40 7032NNB LEFT56 2D REV1.1 120317

    Отруби Новые 2 шт. Светодиодные полосы / комплект, 1 слева + 1 справа

    Информация о световой полосе

    Информация о световой полосе

    открыл телевизор, рекомендуем сравнить световой штрих-код или экранный код. Вы можете найти эти числа на световой панели или панели экрана.Как показано ниже, или вы можете обратиться к предоставленным нами данным.
    BN96-21460A
    BN96-21461A
    V1GE-400SMA-R3
    V1GE-400SMB-R3
    40NNB-7032LED-MCPCB-L
    40NNB-7032LED-MCPCB-R
    PV40SLED 2012SVBS40 LED-MCPCB-R
    SLED 2012SVBS40
    SLED 2012SVS405706 2D 11219
    2012SVS40 7032NNB LEFT56 2D REV1.1 120317
    2012SVS40 7032NNB RIGHT56 2D REV1.1 120317

    Применимая модель телевизора

    Если вы не открывали телевизор, мы рекомендуем сравнить модель телевизора.Номер модели телевизора указан на паспортной табличке на задней панели телевизора. Как показано ниже
    UE40ES5507K
    UE40ES5530
    UE40ES5537K

    Характеристики полосы светодиодной подсветки:

    1. Соответствует оригиналу, абсолютно новый, нет необходимости изменять его, легко устанавливается
    2. Длительный срок службы, обычно более 100000 часов
    3. Яркость соответствует оригиналу
    4. Длина изделия: 498 мм 56LEDS
    5. Алюминиевая световая полоса (Алюминиевая световая полоса, рассеивание тепла будет лучше)
    6.Напряжение: 0-94 В, яркость до 700 нит

    Информация об упаковке

    1. Упаковка: ПВХ пластиковая труба (будет безопаснее при транспортировке)
    2. В состав продукта входят: 2 полосы подсветки, 2 шт. / Набор, 1 шт. ЛЕВАЯ лента + 1 штука ПРАВАЯ полоса
    3. Логистическая информация может быть отслежена

    Меры предосторожности для покупателей перед покупкой

    1. Разъем, длина (расстояние) и количество светодиодов - все в нашем описании, убедитесь, что наша светодиодная лента подходит для вашего телевизора перед покупкой.Если нет, сначала свяжитесь с нами, спасибо!

    2. Поскольку продукт будет обновлен, может быть небольшая разница между изображением и товаром, который вы получили. Но мы обещаем, что разъем и функция будут такими же, как в нашем описании.

    3. Если у Вас возникнут вопросы, свяжитесь с нами.

    4. цена указана за комплект, во избежание разницы в цвете дисплея после замены (поскольку яркость старой полосы лампы подсветки будет уменьшена), рекомендуем приобретать полный комплект.

    5. Вы всегда можете связаться с нами, если у вас возникнут сомнения или вы хотите получить больше предложений.

    6. Гарантия: 90 дней гарантии

    7. Мы рекомендуем снизить настройку «яркости» или «подсветки» телевизора на 20-25% перед установкой, чтобы снизить риск повторного отказа.

    Меры предосторожности и ответы на вопросы:

    Q1: Каковы общие симптомы отказа светодиодной подсветки?

    A1: Симптомы могут включать, но не ограничиваются: звук, но без изображения, слабое изображение на экране (можно увидеть с помощью фонарика), мигающий / пульсирующий экран, мигающий свет в режиме ожидания, срабатывание, темные / светлые участки на экране и / или Звонки на экране.Другие части телевизора могут вызывать аналогичные неисправности, но мы видим наиболее частые из них.

    Перед заказом каких-либо деталей рекомендуется пройти диагностику телевизора у квалифицированного специалиста. Источники питания также могут вызывать неисправность подсветки!

    Q2: Как мне проверить свои светодиодные панели?

    A2: Напряжение постоянного тока можно использовать для тестирования большинства светодиодных лент на контрольных точках. В качестве альтернативы у нас есть специально разработанный светодиодный тестер, для использования которого не требуется никакого опыта работы с электроникой.

    Q3: Что мне делать, если мой продукт не подходит для моего монитора / телевизора?

    A3: Мы можем повторно отправить вам правильный продукт, если это вызвано нашими ошибками.Однако вам нужно обратить внимание на то, совпадает ли ваша модель с моделью для этого продукта. Мы рекомендуем вам связаться с нами, если вы не уверены, подходит ли продукт для вашего монитора. Если деталь не была установлена, мы принимаем возврат. Возвратные почтовые расходы будут оплачены покупателем

    Q4: Предлагаете ли вы торговую скидку?

    A4: Да, свяжитесь с нами по поводу торговых выгод

    .

    570 мм 6LED-полосы светодиодной подсветки для телевизоров Supra STV LC32T882WL Светодиодные полосы SVJ320AK0_Rev08_6LED_150403 Полосы линейки C320X14 E13 H G | |

    570-миллиметровые полосы светодиодной подсветки 6LED-телевизоров для светодиодных полос Supra STV-LC32T882WL SVJ320AK0_Rev08_6LED_150403 Линейки для полос C320X14-E13-H -G

    Эта полоса подсветки настраивается на заводе, а форма интерфейса и напряжение идентичны оригиналу. Мы предлагаем 90-дневную гарантию.
    Двусторонний клей на задней панели для облегчения установки

    Номер на световой панели

    Если вы уже разобрали телевизор, мы рекомендуем вам сравнить номера на световой панели с тем, что мы предоставили, и если они есть последовательный, вы можете купить его.В случае несоответствия вы можете получить помощь, связавшись с нами. Поскольку одна и та же световая полоса может иметь другой номер полосы:
    SVJ320AK0_Rev08_6LED_150403

    Применимая модель телевизора

    Если вы еще не открыли телевизор, вы можете сравнить модель своего телевизора с моделью, которую мы предлагаем. Если они такие же, вы можете купить его, если вы не можете найти свою модель телевизора, вы можете получить помощь, связавшись с нами. Но мы рекомендуем вам сравнить код полосы подсветки, он будет более точным.
    Ниже приведены модели телевизоров, для которых применима планка подсветки. Для Supra
    STV-LC32T882WL

    Информация о производстве полосы подсветки

    1.В соответствии с оригиналом, абсолютно новый, нет необходимости изменять его, легко устанавливается
    2. Длительный срок службы, обычно более 100 000 часов
    3. Яркость соответствует оригиналу, яркость до 700 нит
    4. Длина изделия:
    570 мм (длина) * 17 мм (ширина) * 1,0 мм (высота), 6 светодиодных ламп
    5. Напряжение одной светодиодной лампы: 6 В,

    Упаковка и логистика

    Упаковка: ПВХ пластиковая труба или картонная упаковка (будет безопаснее при транспортировке)
    Продукт содержит: 3 части / набор (1 набор для 1 телевизора)
    Логистическая информация может быть отслежена

    Меры предосторожности

    1.Поскольку продукт будет обновлен, между изображением и товарами, которые вы получили, может быть небольшая разница. Но мы обещаем, что разъем и функция будут такими же, как в нашем описании.

    2. цена указана за комплект, во избежание разницы в цвете дисплея после замены (т.к. яркость старой полосы лампы подсветки будет уменьшена), рекомендуем приобретать полный комплект.

    3. Мы рекомендуем снизить настройку «яркости» или «подсветки» вашего телевизора на 20-25% перед установкой, чтобы снизить риск повторного отказа.

    4.Пожалуйста, не подписывайте товар, если упаковка повреждена.

    5. Во избежание потери, свяжитесь с нами, если у вас возникнут проблемы в процессе установки или другие проблемы с товаром.

    Обслуживание и ответы на часто задаваемые вопросы

    Q1: Каковы общие симптомы отказа светодиодной подсветки?

    A1: Симптомы могут включать, но не ограничиваются: звук, но без изображения, слабое изображение на экране (можно увидеть с помощью фонарика), мигающий / пульсирующий экран, мигающий свет в режиме ожидания, срабатывание, темные / светлые участки на экране и / или Звонки на экране.Другие части телевизора могут вызывать аналогичные неисправности, но мы видим наиболее частые из них.
    Перед заказом каких-либо запчастей рекомендуется пройти диагностику телевизора у квалифицированного специалиста. Источники питания также могут вызывать неисправность подсветки!

    Q2: Как мне проверить свои светодиодные панели?

    A2: Напряжение постоянного тока можно использовать для тестирования большинства светодиодных лент на контрольных точках. В качестве альтернативы у нас есть специально разработанный светодиодный тестер, для использования которого не требуется никакого опыта работы с электроникой.

    Q3: Что мне делать, если мой продукт не подходит для моего монитора / телевизора?

    A3: Мы можем повторно отправить вам правильный продукт, если это вызвано нашими ошибками.Однако вам нужно обратить внимание на то, совпадает ли ваша модель с моделью для этого продукта. Мы рекомендуем вам связаться с нами, если вы не уверены, подходит ли продукт для вашего монитора. Если деталь не была установлена, мы принимаем возврат. Возвратные почтовые расходы будут оплачены покупателем

    Q4: Предлагаете ли вы торговую скидку?

    A4 : Да, свяжитесь с нами по поводу торговых льгот

    Q5: Что мне делать, если товар поврежден в течение гарантийного срока?

    A5: В случае повреждения, не связанного с человеком, мы бесплатно вышлем вам новые детали.Если это вызвано человеческими причинами, мы не несем ответственности за гарантию, но мы можем предложить вам скидку, если вы захотите купить снова.

    .

    LM281B + | SAMSUNG LED | Глобальный веб-сайт Samsung LED


    58,5
    62,5
    66,5
    70,5
    61,5
    65,5
    69,5
    73,5
    80+ 2700K SPMWh2228FD5WAW0SA
    SPMWh2228FD5WAW0SC
    SPMWh2228FD5WAW0SE
    SPMWh2228FD5WAW0RG
    SPMWh2228FD5WAW0RJ

    SA SC
    SE
    RG
    RJ
    54,5 58,5
    62,5
    66,5
    70,5
    74,5
    3000 К SPMWh2228FD5WAV0SA
    SPMWh2228FD5WAV0SC
    SPMWh2228FD5WAV0SE
    SPMWh2228FD5WAV0RG
    SPMWh2228FD5000
    000 RG 9000 9000 RG 9000 9000 9000 RJ95
    60,5
    64,5
    68,5
    72,5
    60,5
    64,5
    68,5
    72,5
    76,5
    3500K SPMWh2228FD5WAU0SA
    SPMWh2228FD5WAU0SC
    SPMWh2228FD5WAU0SE
    SPMWh2228FD5WAU0RG
    SPMWh2228FD5WAU0RJ

    SA SC
    SE
    RG
    RJ
    57,5 ​​ 61,5
    65,5
    69,5
    73,5
    77,5
    4000K SPMWh2228FD5WAT0SA
    SPMWh2228FD5WAT0SC
    SPMWh2228FD5WAT0SE
    SPMWh2228FD5WAT0RG
    SPMWh2228FD5000 9000 9000 RG 9000 9000 RG 9000 9000 RG 9000 9000 RG
    64,0
    68,0
    72,0
    76,0

    65,0 69,0
    73,0
    77,0
    64,5
    68,5
    72,5
    76,5
    64,0
    68,0
    72,0
    76,0 9W0RJ5
    48,5
    52,5
    56,5
    59,5
    50,0
    54,0
    58,0
    61,0
    53,0
    57,0
    61,0
    64,0
    53,5
    57,5 ​​
    61,5
    64,5
    64,0
    68,0
    72,0
    76,0
    80,0
    5000K SPMWh2228FD5WAR0SA

    SPMWh2228FD5WAR0SC SPMWh2228FD5WAR0SE
    SPMWh2228FD5WAR0RG
    SPMWh2228FD5WAR0RJ С.А.
    SC
    SE
    RG
    RJ
    61,0
    65,0 69,0
    73,0
    77,0
    81,0
    5700 К SPMWh2228FD5WAQ0SA
    SPMWh2228FD5WAQ0SC
    SPMWh2228FD5WAQ0SE
    SPMWh2228FD5WAQ0RG
    SPMWh2228FD5WAQ0RG
    SPMWh22286FD9000 9000 9000 9000 9000 9000 9000 9000 9000 9000
    64,5
    68,5
    72,5
    76,5
    80,5
    6500K SPMWh2228FD5WAP0SA
    SPMWh2228FD5WAP0SC
    SPMWh2228FD5WAP0SE
    SPMWh2228FD5WAP0RG
    SPMWh2228FD5WAP0RJ

    SA SC
    SE
    RG
    RJ
    60,0 64,0
    68,0
    72,0
    76,0
    80,0
    90+ 2700K SPMWh2228FD7WAW0SA
    SPMWh2228FD7WAW0SC
    SPMWh2228FD7WAW0SE
    SPMWh2228FD7WAWRG
    SPMWh2228FD7WAWRG
    SPMWh2228FD7000 9W09 9000 9000 R7000
    48,5
    52,5
    56,5
    60,5
    63,5
    3000K SPMWh2228FD7WAV0SA
    SPMWh2228FD7WAV0SC
    SPMWh2228FD7WAV0SE
    SPMWh2228FD7WAV0RG
    SPMWh2228FD7WAV0RJ

    SA SC
    SE
    RG
    RJ
    46,0 50,0
    54,0
    58,0
    62,0
    65,0
    3500 К SPMWh2228FD7WAU0SA
    SPMWh2228FD7WAU0SC
    SPMWh2228FD7WAU0SE
    SPMWh2228FD7WAU0RG
    SPMWh2228FD7WAU0RG
    SPMWh22286FD9 9000 9000 9000 9000 RG7WA0
    51,0
    55,0
    59,0
    62,0
    51,0
    55,0
    59,0
    63,0
    66,0
    4000K SPMWh2228FD7WAT0SA
    SPMWh2228FD7WAT0SC
    SPMWh2228FD7WAT0SE
    SPMWh2228FD7WAT0RG
    SPMWh2228FD7WAT0RJ

    SA SC
    SE
    RG
    RJ
    49,0 53,0
    57,0
    61,0
    65,0
    68,0
    5000 К SPMWh2228FD7WAR0SA
    SPMWh2228FD7WAR0SC
    SPMWh2228FD7WAR0SE
    SPMWh2228FD7WAR0RG
    SPMWh2228FD7000 9000 9000 RG 9000 9000 9000 RG0
    54,0
    58,0
    62,0
    65,0
    54,0
    58,0
    62,0
    66,0
    69,0
    5700K SPMWh2228FD7WAQ0SA
    SPMWh2228FD7WAQ0SC
    SPMWh2228FD7WAQ0SE
    SPMWh2228FD7WAQ0RG
    SPMWh2228FD7WAQ0RJ

    SA SC
    SE
    RG
    RJ
    49,5 53,5
    57,5 ​​
    61,5
    65,5
    68,5
    6500 К SPMWh2228FD7WAP0SA
    SPMWh2228FD7WAP0SC
    SPMWh2228FD7WAP0SE
    SPMWh2228FD7WAP0RG
    SPMWh2228FD7W 9000 9000 RG 9000 9000 9000 9000 RJ9000 9000 9000 RJ90
    53,0
    57,0
    61,0
    64,0
    53,0
    57,0
    61,0
    65,0
    68,0

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
