Домашний мультиметр A830L, дешево и сердито
Всем Здравия! Сегодня я расскажу о простеньком мультиметре A830L (MTQ 111), который отлично подойдет для измерений в быту ( «села ли батарейка?», «почему не работает электрочайник?»)
Осмотр, разборка и сравнение с другими приборами под катом.
Технические характеристики
-ЖК экран (максимальное значение — 1999)
-Кнопка фиксирования показаний и подсветка экрана
-Измерение постоянного и переменного напряжения, постоянного тока, сопротивления.
-1.5В тест батареи
-Функция прозвонки
-Тестирование диодов
-Транзистор hFE тест
-Индикатор низкого уровня заряда батареи
-Защита от перегрузки
-Работа от 9В батарейки( крона 6F22 )
Напряжение постоянного тока: 200mV/2 В/20 В/200 В/500 В ±0. 8%
Напряжение переменного тока: 200 В/500 В ±1.
2%
Постоянный ток: 2ма/20мА/200mA/10A ±1. 4%
Размеры: 145х70х32мм
Вес с батарейкой: 144 гр
Распаковка и осмотр
Приходит в глянцевой, картонной коробке без наименования мультиметра. Весь комплект состоит из мультиметра, щупов и инструкции.
Щупы очень и очень посредственного качества, но работают и ладно.

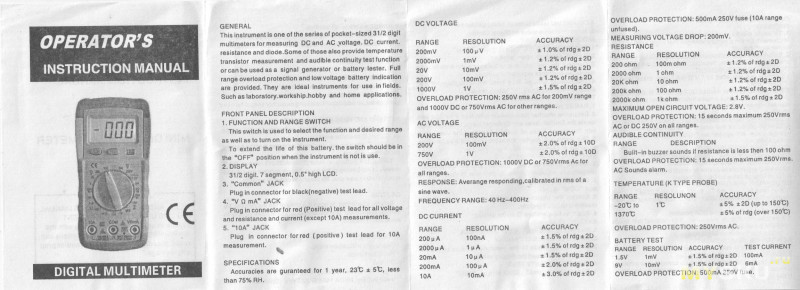

Инструкция
Сам мультиметр «малютка» хорошо лежит в руке, по бокам имеются выемки под пальцы, выполнен полностью из пластика. Пластиковая желтая окантовка имеет закос под ударопрочную резину.
Рассмотрим поподробнее.
Сверху располагается ЖК экран 40х21мм с подсветкой голубого цвета, цифры большие, под углом экран не выцветает. Под ним находятся кнопка «заморозки значений», кнопка включения подсветки (время работы около 10 сек) и разъем для проверки транзисторов.
Рукоятка для ручного выбора режима.
Внизу расположились три разъема для подключения щупов, без цветовых обозначений. Щупы входят очень туго.
Размеры разъемов (не все щупы влезают, проверено)
Сзади крышка отсека под крону и откидываемая подставка. Прорезиненных ножек нет, катается по столу, как на льду.
Подключаем батарейку. Возможна замена кроны на другие элементы питания c помощью преобразователя MT3608.
Разборка
Простенькая плата от Kostar Electronic KM88L с залитым компаундом АЦП и одним регулировочным резистором.
Под пищалкой скрывается место под предохранитель (экономия на безопасности)
С другой стороны контактные площадки для переключения режимов.
«Качественная пайка»
Светодиод с рассеивателем и анизотропная проводящая резина для контакта экрана с платой.
Переключатель с двумя шариками от подшипников для эффекта трещотки и удержания тумблера в заданном положении.
Измерения
Сделаем сравнительный тест данного мультиметра с другими приборами.
В роли соперников: мультиметр mastech my 62, токовые клещи Uni-T ut 202 и клещи APPA 30R (Госреестр)
В качестве предметов для измерений: бытовая розетка 220В, аккумулятор Li-ion 18650 LG HE2, керамический резистор 4,7 Ом и USB вентилятор.
Напряжение в розетке.
Дабы не засорять обзор фотографиями, свел все данные в таблицу.
Проверка режима 1,5V test. Прибор показывает уровень зарядки батареи с помощью кратковременной нагрузки на батарею и выводит значение тока в мА.
На новой ААА 1,5В батарейке.
На полумертвой.
Тест на быстроту прозвонки.
Итог
Прибор вполне подойдет для использования дома, не надо ждать от него чего-то особенного за такую стоимость.
В приборе не понравились, только ужасные щупы.
Прошу оценивать обзор, а не товар. Всем спасибо за чтение.
