Кабель ААБл. Устройство и маркировка. Параметры и применение
Кабель ААБл является одним из видов стандартных силовых кабелей с алюминиевыми жилами, имеющий оболочку из алюминия и бумажную изоляцию. Его применяют для транспортировки электрической энергии в электросетях и стационарных электроустановках. Кабель ААБл может использоваться только в определенных условиях. Его рекомендуется использовать в холодном и умеренном климате, для укладки в траншею, без воздействия на него растягивающих усилий.
Существуют кабели этой марки, использующиеся на уклонах без ограничения уровня, пропитанные специальным нестекающим составом. Допускается их укладка на большой высоте свыше 15 м.

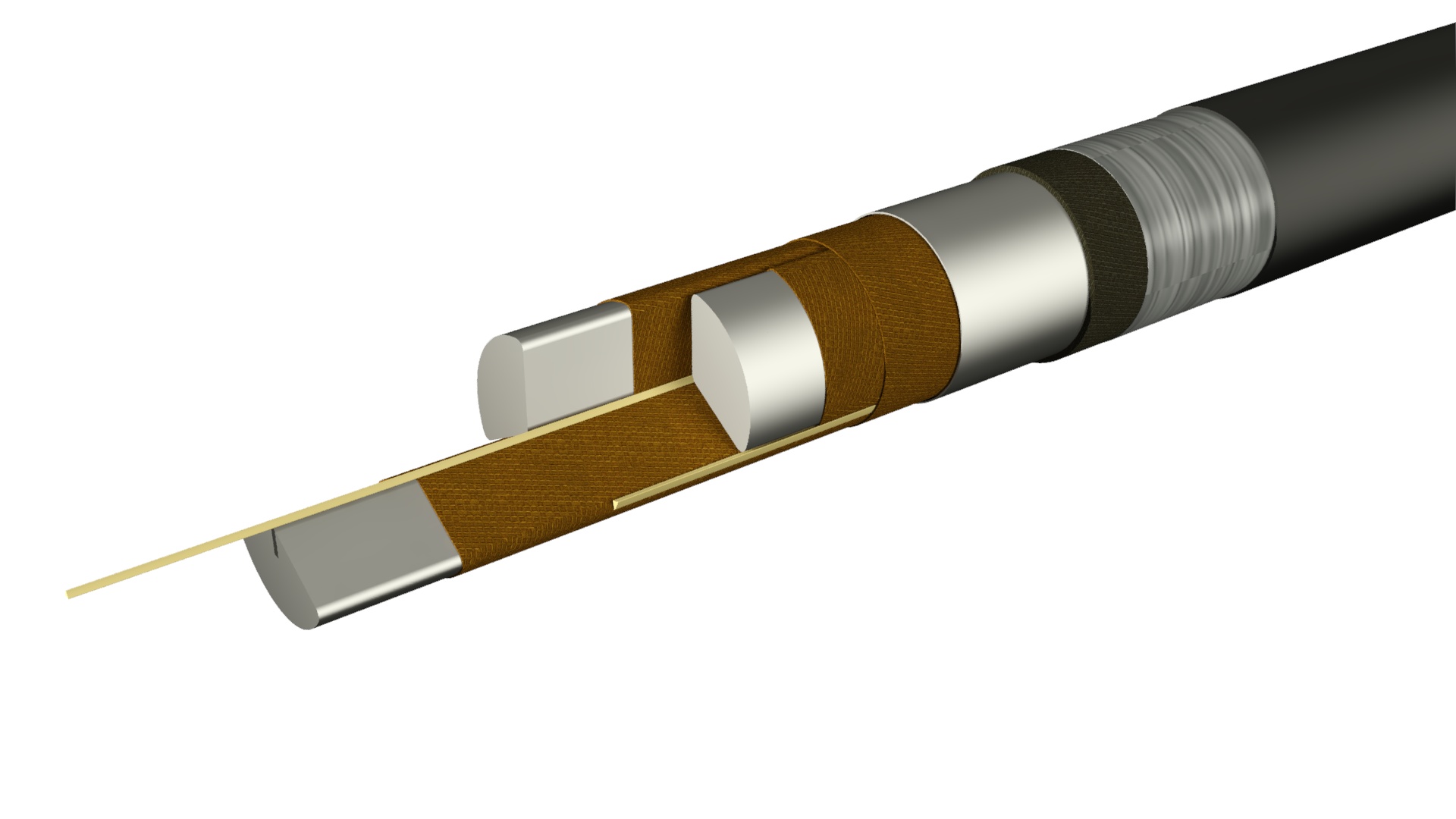

УстройствоКонструкция кабеля изображена на рисунке, на примере изделия, рассчитанного на 6 киловольт.
- Токоведущие жилы изготавливаются из алюминия, о чем говорит буква «А», стоящая в начале обозначения. Форма сечения жил выполнена в виде сектора, и может состоять как из одной цельной проволоки, так и из множества проволок. В однопроволочных исполнениях применяют проволоку первого класса сечением 25-240 мм2, в многопроволочном варианте применяют первый и второй класс проволоки сечением 70-800 мм2.
- Кабель ААБл имеет жилы, изолированные бумажной лентой с пропиткой изоляционным композитным материалом. Каждая жила маркируется на изоляции цифрами, либо выделяется отдельным цветом изоляции. Могут использоваться несколько цветов в широкой цветовой гамме.
- Между изоляцией жил пространство заполняется бумажными жгутами.
- Поясной изолятор, выполненный из бумаги, пропитанной таким же составом, как изоляция жил.
- Следующим слоем идет токопроводящий экран, выполненный из специальной бумаги. Подобными экранами оснащают высоковольтные кабели, служащие для эксплуатации в электросетях 6-10 киловольт.
- Бумажный экран закрывает алюминиевая оболочка.
- Битумная подушка, покрытая снаружи поливинилхлоридной лентой и крепированной бумагой. Эта подушка защищает всю конструкцию от проникновения влаги.
- Двойная броня, выполненная из стальных лент, которые изготавливают из обычной или оцинкованной стали толщиной от 0,3 до 0,8 мм.
- Слой стекловолокна, либо кабельной пряжи, пропитанной битумным составом, защищающим броню от ржавчины, предохраняющим кабель от слипания во время хранения.
Кабель ААБл расшифровывается следующим образом:
- «А» — означает материал токоведущих жил – алюминий.
- «А» — материал оболочки – алюминий.
- «Б» — стальная броня из лент.
- «л» — под броней имеется защитный слой из поливинилхлоридной ленты.
После буквенного обозначения идут цифры. Чтобы понять, что означает полная маркировка, разберем это на примере:
Кабель ААБл-10 3х120 ОЖ – кабель с алюминиевыми жилами со стальной броней в виде лент, рассчитанный на напряжение 10 киловольт, количество жил – три, сечением 120 мм2. Буквы «ОЖ» означают, что токопроводящие жилы состоят из цельных проводников, при отсутствии этих букв, жилы в кабеле будут многопроволочными.
Технические параметры- Диапазон рабочих температур -50 +50 градусов.
- Сопротивление изоляционной оболочки – 100 МОм на км.
- Допустимая температура при длительном нагревании +80 градусов.
- Срок службы – 30 лет.
- Допустимый радиус изгиба при укладке – не более 25 наружных диаметров.
- Номинальное напряжение – от 1 до 10 киловольт при частоте тока 50 герц, или 2,5 киловольт для электрических сетей постоянного тока.
- Допустимая наибольшая температура для одной жилы +80 градусов.
- Нормальные условия работы – влажность 98% при температуре +35 градусов.
- Наименьшая допустимая температура укладки – не ниже 0 градусов.
- Перепад уровней высоты при укладке: 1 кВ – до 25 метров, 6 кВ – до 20 метров, 10 кВ – до 15 метров.
- Высокая устойчивость к механическим воздействиям внешней среды.
- Возможность прокладки в грунте при условии соблюдения нормативов укладки.
- Не поддерживает горение.
- Соответствует нормам пожаро- и взрывобезопасности.
- Большая строительная длина (около 400 м), дает преимущество перед другими марками кабельной продукции.
- Длительный срок службы.
Эти достоинства позволяют изделию быть широко применяемым в разных областях. Высокие технические характеристики и рабочие параметры являются идеальным решением различных задач по транспортировке электроэнергии в промышленности и народном хозяйстве.
Как укладывать кабель ААБлЭта марка кабеля предназначена для прокладки в грунтовые траншеи. Этот метод укладки имеет несколько достоинств. Он обеспечивает повышенные технические параметры кабельной линии из-за снижения вероятности повреждения изоляционной оболочки от внешних воздействий. Нет необходимости в возведении удерживающих конструкций.
Укладка линии производится по разработанному проекту, который определяет глубину и профиль траншеи. Проект должен учитывать технические параметры кабеля. При подземной укладке рекомендуется избегать соединения кабеля, особенно для напряжения более 1 кВ.
Похожие темы:
Кабель АСБл: расшифровка, технические характеристики, конструкция
Для электроснабжения крупных предприятий или промышленных объектов применяются силовые кабели, отличающиеся как функциональными особенностями, так и своей конструкцией. Одним из наиболее распространенных вариантов для силовых электросетей является кабель АСБл. Рассмотрим его конструктивные особенности в соответствии с маркировкой.
Расшифровка маркировки АСБл
Как и в любом другом варианте кабельно-проводниковой продукции первую информацию об изделии вы можете получить, изучив его маркировку.
Для данной марки название включает в себя буквенно-числовое обозначение.
Посмотрите на буквенную часть, маркировка кабеля АСБл расшифровывается следующим образом:
- А – обозначает, что токоведущие жилы изготовлены из алюминия;
- С – указывает на то, что данная марка оснащена свинцовой оболочкой;
- Б – указывает на наличие бронированной оплетки, которая изготавливается из стальных лент.
- л – обозначает, что под броней закладывается дополнительная лента из битума, полимера, лавсана, в зависимости от производителя ее состав может отличаться. Существуют также марки АСБ2л, которые имеют двойной слой дополнительной ленты под броней.
Рассмотрим пример маркировки кабеля АСБл 4×70, здесь аббревиатура свидетельствует о том, что кабель имеет алюминиевые жилы, свинцовую оболочку, броню и битумные ленты. Цифра 4 указывает на количество жил, а 70 на сечение каждой из них, в данном случае по 70 мм2 каждая. Для лучшего понимания особенностей устройства о кабеля АСБл рассмотрите его конструкцию.
Конструкция
Конструктивно АСБл имеет куда более сложную структуру, чем слаботочные варианты кабельной продукции. Это связанно с тем, что он должен обеспечить безаварийные условия электроснабжения в высоковольтных сетях.

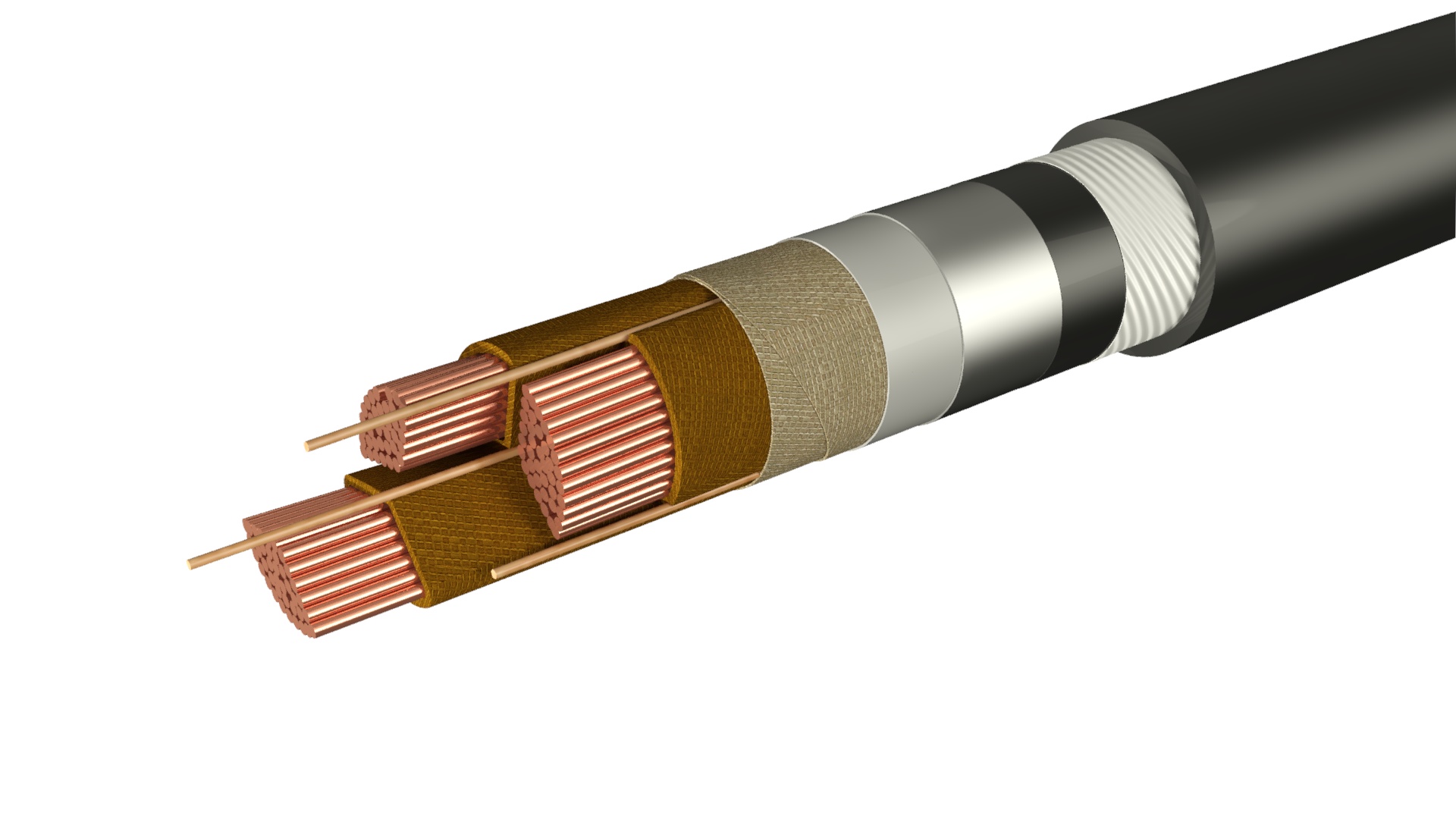

Рис. 1: Конструкция кабеля АСБлКак видите из рисунка, вся конструкция состоит из следующих элементов:
1 – алюминиевые токоведущие жилы, в зависимости от конкретной модели АСБл они могут иметь монолитную структуру (при этом в маркировке может присутствовать обозначение «ож» – однопроволочная жила) или многопроволочную, когда каждая жила набирается из нескольких проволок (в маркировке может присутствовать обозначение мн – многопроволочная жила). Форма жил выбирается в зависимости от назначения и характеристик АСБл – может быть круглой, секторной или и той, и другой формы.
Рис. 2: форма жил АСБл2 — фазная изоляция – изготавливается из бумаги с влагоотталкивающей пропиткой.
Наносится на жилы посредством намотки, для каждой из них используется цифровая маркировка на изоляции или бумага на каждой из них отличается по цвету.
3 – жгуты для удержания формы кабеля – изготавливаются из бумаги или полимерных материалов и закладываются между жилами. Основная задача – придать жесткости конструкции и не допускать образования пустот при изгибе.
4 – слой поясной изоляции – выполняется из пропитанной маслянистым составом бумаги. Которая плотным слоем укладывается на собранные жилы со жгутами.
5 – экран – выполняется из токопроводящего материала, как правило, металлической пленки для удаления электромагнитного поля от самого кабеля на окружающие линии коммуникации и от других источников излучения на кабель.
6 – оболочка – изготавливается из прессованного свинца и предназначена для защиты от проникновения влаги и механических нагрузок.
7 – антикоррозионная лента (та самая, которая обозначается буквой «л» в маркировке АСБл) выполняется из полимерной и бумажной намотки с битумным наполнением. Ее основная задача – предотвратить воздействие агрессивных веществ, которые могут разрушить кабель.
8 – броня – выполняется стальными полосами, намотанными на кабель в два слоя. Предотвращает разрушение рабочих элементов и их изоляции от механического воздействия острыми предметами.
9 — наружное покрытие – изготавливается из волокнистых материалов (стекловолокна, ткани, полимеров) пропитываемых битумно-мастичными составами для защиты брони от коррозионных разрушений.
Преимущества и недостатки
В сравнении с другими марками кабельно-проводниковой продукции АСБл обладает рядом весомых преимуществ. Среди которых следует выделить:
- Высокий уровень защиты от механических повреждений, не боится воздействия грызунов. За счет наличия брони кабель АСБл может выдержать удар режущим предметом без потери своих характеристик;
- Устойчив к влаге и щелочным соединениям в грунте – за счет нанесения битумного состава и под броней, и поверх брони кабель не подвержен разрушающему воздействию конденсата и сырости, образующегося в шахтах, кабельных каналах и колодцах.
- Имеет широкий рабочий диапазон сечения, за счет чего АСБл может применяться для подключения электрической нагрузки различного номинала.
- Может прокладываться в грунте – за счет многослойной структуры и влагоотталкивающей пропитки не отсыревает и может находиться в земле в течении всего периода эксплуатации.
- Может располагаться вблизи от линий связи – за счет экранирующего слоя и брони кабель АСБл значительно снижает воздействие собственных электромагнитных волн на окружающие электроустановки.
Но, помимо вышеприведенных преимуществ АСБл имеет и некоторые недостатки:
- Во-первых, кабель плохо гнется, что следует учитывать при его прокладке, а за счет мастичной пропитки наружного слоя его не всегда удобно прокладывать снаружи.
- Во-вторых, АСБл способен противостоять только среднему уровню коррозионного воздействия, для особо агрессивных грунтов должен применяться АСБ2л. Но, так как тип почвы может быть неоднородным или может меняться щелочной и ионный состав на протяжении всей трассы, то АСБл нередко выходит из строя по причине локальных разрушений.
- В-третьих, из-за многослойной конструкции значительно усложняется подключение и ремонт АСБл.
Технические характеристики
Технические характеристики кабеля АСБл определяют возможность его использования в тех или иных электроустановках. Данная марка кабельной продукции характеризуется такими параметрами:
- Номинальное напряжение – варьируется в пределах от 1 кВ до 10 кВ для линий переменного с частотой 50 Гц и от 2,5 кВ до 25 кВ для сетей постоянного тока.
- Номинальный ток – определяется пропускной способностью конкретной модели АСБл и зависит от сопротивления жил кабеля.
- Допустимые границы рабочих температур – нормальным пределом для АСБл считается промежуток от — 50ºС до +50ºС. Но в случае перегрузки допускается увеличение температуры кабеля до +90ºС. А при коротком замыкании АСБл может выдерживать перегрев до +200ºС, но не дольше 4 минут.
- Радиус изгиба – составляет не менее 25 диаметров для моделей с монолитным исполнением жилы и 15 диаметров для кабелей с многопроволочными жилами. Рис. 4: пример кабеля с монолитными и многопроволочными жилами
- Сопротивление изоляции – определяет диэлектрические свойства и составляет не менее 100 МОм для моделей напряжением 1 кВ и 200 МОм для кабелей до 10кВ.
Следует отметить, что на этапе прокладки допускается укладывать АСБл при температуре окружающей среды не ниже 0ºС. Если температура опускается ниже нулевой отметки, его в обязательном порядке необходимо прогревать пониженным напряжением для размягчения изоляции и битумных слоев. Также стоит учитывать его размеры и вес, которые можно определить по паспортным данным:
Таблица: характеристики некоторых марок АСБл
| Номинальное сечение АСБл | Наружный диаметр, мм | Расчетная масса 1 км кабеля, кг | ||
| 6 кВ | 10 кВ | 6 кВ | 10 кВ | |
| АСБл 3х35 | 35,3 | 39,3 | 2656 | 3252 |
| АСБл 3х50 | 37,3 | 41,2 | 2991 | 3558 |
| АСБл 3х70 | 40,1 | 43,9 | 3496 | 4075 |
| АСБл 3х95 | 42,9 | 46,9 | 4028 | 4672 |
| АСБл 3х120 | 45,4 | 49,3 | 4555 | 5150 |
| АСБл 3х150 | 47,8 | 51,7 | 5058 | 5707 |
| АСБл 3х185 | 50,7 | 54,6 | 5747 | 6398 |
| АСБл 3х240 | 55,0 | 58,8 | 6840 | 7526 |
Применение
Основной сферой применения для кабеля АСБл является электроснабжение крупных потребителей, электрических машин большой мощности, предприятий, оборудования или поселков. За счет наличия антикоррозионного слоя в его конструкции наиболее целесообразной является укладка в траншею.
Но при необходимости можно размещать и на наружной стороне стен, подвешивать на опоры и несущие конструкции, использовать другие способы фиксации, не повреждающие кабель. Исключением для использования данного типа кабеля являются наклонные поверхности и трассы с большим перепадом высот.
Марки АСБл большого сечения используется для электроснабжения трансформаторных и районных подстанций, КТП. Марки кабеля с медными контрольными жилами используются для электроснабжения электрического транспорта, при условии, что он не подвергается натяжению в конечной точке. Преимуществом использования АСБл для электроснабжения транспорта является отсутствие блуждающих токов.
Основные производители
Выбирая какую-либо модель кабеля АСБл, следует обращать особое внимание на его производителя. Так как именно от него будет зависеть соблюдение всех заявленных заводом параметров. В противном случае эксплуатирующая организация может столкнуться с той ситуацией, когда линия не выдержит подключенной к ней нагрузки из-за слабой изоляции или недостаточного сечения. Наиболее популярными производителями кабеля АСБл являются:
- «Москабель»;
- «Кольчугинский завод»;
- «Камский кабель»;
- «Белтелекабель»;
- «Людиновокабель».
Приобретая их продукцию, вы можете быть уверенными в соответствии параметров действительности. Если вы используете продукцию других производителей, обращайте внимание на состояние всех слоев в разрезе – при наличии смещения в кабеле на бухте, лучше воздержаться от их приобретения.
Кабель ААБл расшифрока технические характеристики
Силовой кабель ААБл применяется в установках стационарного типа с рабочим напряжением 1 кВ, 6 кВ и 10 кВ. Провод предназначается для горизонтальных и наклонных трасс.
Маркировка и конструкция
Ниже приведена расшифровка маркировки кабеля ААБл 3х35:
- А – жила из алюминия;
- А – оболочка из алюминия;
- Б – броня из стальных лент;
- л – лавсановая лента, обеспечивающая антикоррозионные свойства провода;
- 3 – количество жил;
- 35 – сечение, мм2.
Примечание. Алюминиевая жила может быть однопроволочной (монолитной) или многопроволочной. В случае однопроволочного исполнения в маркировку добавляется индекс «ож». Например, кабель ААБл 3*70 (ож). Для производства монолитной жилы используют проволоку сечением 25-240 мм2, для производства многопроволочной – проволоку с сечением 70-800 мм2.
Токопроводящая жила ААБл изготовляется из алюминия. Каждая жила изолируется бумагой, пропитанной вязким или нестекающим композитным составом. Такой изолирующий слой называется фазным и применяется для маркировки жилы цифрами (1,2,3) или цветами (белый/желтый, синий/зеленый, красный/малиновый, коричневый/черный).
Промежутки между изоляцией заполняют бумажными жгутами. Далее идет слой поясной бумажной изоляции с вязкой композитной пропиткой. При напряжении в сети 6 или 10 кВ используется высоковольтный кабель с токопроводящим экраном из специальной бумаги. Экран покрывается алюминиевой оболочкой (А). После него следует битумная подушка, обмотанная пластиковыми лентами и крепированной бумагой. Такой слой обеспечивает влагостойкость провода и применяется для фиксации сверху брони из стальных лент, которые могут быть оцинкованными или выполненными из черной стали.
В качестве внешнего защитного покрова используется стекловолокно или кабельная пряжа, пропитанная вязким битумным составом. Слой стеклопряжи предотвращает развитие коррозии и не позволяет виткам кабеля слипнуться при хранении или транспортировке.
Правила монтажа
Проводник подходит для прокладки на местности с умеренным или холодным климатом. Монтаж кабеля ААБл выполняют в земле с низкой/средней коррозионной активностью. Обязательным условием также является отсутствие блуждающих токов. Применение проводника нежелательно при наличии растягивающих напряжений.
Примечание. Для устройства электросети в грунтах с повышенной активностью коррозии вместо кабеля ААБл используют альтернативное решение – ААБ2л (провод с двумя лавсановыми лентами).
При нулевом уровне коррозионной активности применяют аналог ААБл без лавсана – ААБ.Кабель с вязким изолирующим составом используется для монтажа на участках трасс с разность высот не более 25 м. Проводник с нестекающим композитом (ЦААБл) подходит для монтажа на вертикальных и наклонных трассах, при этом независимо от разности уровней между низшей и высшей точкой.
Технические свойства кабеля ААБл
- Нормальное напряжение:
– переменный ток (частота 50 Гц) – 1000 В, 6 кВ, 10 кВ
– постоянный – 2,5 кВ - Испытательное напряжение (50 Гц) – 4 кВ, 17 кВ, 25 кВ
- Температура эксплуатации проводника – от -50 до 50 °С
- Максимально допустимый нагрев жилы при длительном воздействии:
– для кабеля 1 кВ – 80 °С
– для кабеля 6 кВ и 10 кВ – 70 °С - Максимально допустимый нагрев при кратковременном воздействии:
– в режиме перегрузки – 105 °С
– в случае короткого замыкания – 250 °С - Эксплуатационные условия:
– температура 35 °С
– влажность не более 98 % - Радиус изгиба кабеля:
– одножильного провода – не более 25 наружных диаметров
– многожильного провода – не более 15 наружных диаметров - Сопротивление слоя изоляции:
– напряжение 1 кВ – 100 МОм/км,
– напряжение 6 и 10 кВ – 200 Мом/км - Разница высот при монтаже кабельной магистрали:
– 1 кВ – 25 м
– 6 кВ – 20 м
– 10 кВ – 15 м - Температура, при которой допустим монтаж кабеля – 0 °С
Рынок кабельной продукции
Производство кабеля ААБл при соблюдении современных норм качества осуществляется на таких крупных заводах РФ как Саранскабель, Камкабель, Кавказкабель. Продукция перечисленных производителей соответствуют требованиям ГОСТ 18410-73.
Главное преимущество кабеля ААБл – длительный срок службы, который составляет не менее 30 лет.
Полезное видео
Дополнительную информацию о кабеле ААБл вы можете получить на видео ниже:
Кабель АаБЛ — что это такое? Расшифровка, описание
Главная — Статьи — Кабель АаБЛ — что это такое? Расшифровка, описаниеАаБЛ – это электросиловой кабель, с алюминиевой оболочкой и бумажной изоляцией, изготовленный по ГОСТу 18410-73.
Этот тип кабеля используют для распределения и передачи электроэнергии в различных стационарных установках и в электросетях.
Кабель ААБЛ используется в определенных условиях. Его применяют в умеренном и холодном климате. Провод укладывают в траншею, чтобы они не подвергались никаким растягивающим факторам. Есть изделия этой марки, которые можно использовать на наклонных участках без каких-либо ограничений в уровнях. С этой целью используют кабель со специальной нестекающей изоляционной пропиткой. Такие провода так же можно прокладывать на высоте более 15 метров.
Конструктивные особенности АаБЛ
Представленный на рынке АаБЛ могут иметь алюминиевые или медные жилы со специзоляцией. Ее выполняют из определенного вида бумаги, которую пропитывают композитным составом. Сами провода могут иметь защитный покров, а могут идти и без него, это зависит от типа.
Конструкция кабеля представляет собой токопроводящую алюминиевую жилу, окрашенную разными цветами, она изолируется бумагой, далее идет поясная изоляция. После этого изделие покрывается экранированной лентой и алюминиевой оболочкой, ПВХ и внешней оболочкой.
Характеристики кабеля АаБЛ
Рабочее напряжение, которое способен выдерживать кабель АаБЛ зависит от его типа. При эксплуатации важно учитывать температурные режимы, которые не должны выходить за пределы от минус 50 до плюс 50 и относительной влажности воздуха не выше 98%. Во время прокладки провода, температура должны быть не ниже 0 градусов.
При эксплуатации провода следует учитывать сопротивление. Для кабеля 1 киловатт оно не должно быть меньше 100 мОм, а провода, выдерживающие напряжение от 6 до 10 киловатт, сопротивление не должно быть меньше 200 мОм.
Во время эксплуатации, кабель может нагреваться. Чтобы он не вышел из строя, необходимо следить за температурой. Для провода в 1 киловатт допускается нагрев до 80 градусов. Кабель с более толстым сечением можно эксплуатироваться при нагреве жил до температуры не более 70 градусов.
Однако бывают аварийные ситуации, когда жила может нагреваться до 90 градусов. Провод его выдерживает, и это не предел. При замыкании она может нагреваться до 200 градусов.
При правильной эксплуатации, провод АаБЛ способен прослужить более тридцати лет.
Кабель ААБлУ. Чем отличается ААБл от ААБлУ?
4.03.2016
Кабель ААБлУ также как и кабель ААБл относится к группе высоковольтных кабелей с бумажной пропитанной вязким составом изоляцией с напряжением до 10 кВ и частотой 50 Гц. Условия эксплуатации рассчитаны на температуру окружающей среды от -40 оС до +50 оС. Укладка кабеля осуществляется в землю или траншею с любой коррозийной активностью.
Для того, чтобы понять в чем заключается разница между ААБл и ААБлУ давайте разберем для начала обозначение маркировки кабеля ААБл и ААБлУ.
ААБлУ:
А – алюминиевая токопроводящая жила
А – оболочка из алюминия
Б – бронированная защита двойная из стальных лент
Л – слой их пластмассовых лент в подушке под броней.
У – усиленная изоляция
Конструкция кабеля ААБлУ:
- Алюминиевая токопроводящая однопроволочная и многопроволочная жила
- Бумажная изоляция, пропитанная вязким составом
- Поясная изоляция из бумаги, пропитанной вязким составом
- Экран состоит из электропроводящей бумаги
- Алюминиевая оболочка
- Битумный защитный покров
Хочется отметить, что буква «У» в маркировке была временно введена в ГОСТ 18410-73 для обозначения группы кабелей с повышенной температурной нагрева токопроводящей жилы. С 1996 года буква «у» была исключена из маркировки и больше маркировка ААБлУ не используется. При этом, все технические и эксплуатационные характеристики, а также конструкция кабеля полностью соответствует маркировке ААБл.
Компания АльфаПолюс предлагает приобрести из наличия и под заказ кабель ААБл любого сечения и любой длины. Все технические характеристики можете найти по ссылке. А также широкий ассортимент кабельно-проводниковой продукции с подробными техническими описаниями можно найти в каталоге. По вопросам приобретения и сотрудничества обращайтесь к специалистам отдела продаж по телефонам /017/396-99-14 или /044/757-31-57
ААБл — кабель силовой
Трехжильный кабель ААБл рассчитанный на напряжение 1, 6, 10кВ. В бумажной изоляции. ГОСТ 18410-73
Описание
Силовые кабели марки ААБл имеют алюминиевые или медные токопроводящие проводники (жилы) со специальной изоляцией, выполненной из элекртотехнического сорта бумаги, специально пропитанной вязким композитным составом. Кабели имеют свинцовую или алюминиевую оболочку. Они могут быть выполнены с использованием защитных покровов или же без них. Предназначаются силовые кабели ААБл для обеспечения передачи и дальнейшего распределения электрической энергии. Широко применяются они в установках стационарного типа различного назначения в электроцепях переменного или постоянного тока (напряжение тока до 10 кВ, частота 50Гц). Кабели ААБл могут применяться при температуре окружающих сред от от минус 50, до плюс 50 градусов Цельсия.
В обозначении марки кабеля ААБЛ с одно-проволочными токонесущими жилами после цифр, которые указывают на размер сечения, добавляются буквы «ож».
Такие кабели могут монтироваться (прокладываться ) в земляном грунте (при условии низкой или средней коррозийной активности среды). А для прокладки (монтажа) на трассах с разностью высотных уровней между низшей и высшей точками. Для размещения кабеля больше 15-35 метров широко применяются кабели марки ААБЛ, изоляционных пропиточный композитный состав которых является нестекающим. Этот вид кабельной продукции может использоваться в умеренном и холодном климате.
Конструкция
- Токопроводящая жила из мягкого алюминия, имеющие отличительную цветкую окраску
- Пропитанная изоляционная бумага
- Поясная бумажная пропитанная изоляция
- Экранированная лента
- Алюминиевая оболочка
- ПВХ слой
- Внешняя оболочка ПВХ шланг
Технические характеристики:
| Рабочее напряжение | 1, 6, 10 кВ |
| Температура окружающей среды при эксплуатации | от -50°С до +50°С |
| Относительная влажность воздуха (при температуре до +35°С) | до 98% |
| Минимальная температура прокладки кабеля без предварительного подогрева | 0°С |
| Сопротивление изоляции 1 км кабеля: | |
| — для кабелей 1 кВ — для кабелей 6 – 10 кВ | не менее чем 100 МОм не менее чем 200 МОм |
| Предельная длительно допустимая рабочая t° жил: | |
| — для кабелей 1 кВ — для кабелей 6 – 10 кВ | +80°С +70°С |
| Предельно допустимая температура нагрева жил кабелей в аварийном режиме (или режиме перегрузки) | +90°С |
| Максимальная температура нагрева жил при коротком замыкании | +200°С |
| Минимальный радиус изгиба при прокладке: | |
| —одножильного кабеля —многожильного кабеля | 25 диаметров кабеля 15 диаметров кабеля |
| Срок службы | 30 лет |
| Количество жил х сечение, мм2 | Строительная длина | Наружный диаметр, мм | Масса кабеля без упаковки, кг/км |
|---|---|---|---|
| ААБл-1 до 1 кВ | |||
| 3*35 | 450 | 30,1 | 1304 |
| 3*50 | 450 | 31,7 | 1499 |
| Кабель ААБл 3х70 | 450 | 36,4 | 1959 |
| Кабель ААБл 3х95 | 400 | 39,5 | 2342 |
| Кабель ААБл 3х120 | 400 | 42,8 | 2784 |
| Кабель ААБл 3х150 | 350 | 45,5 | 3192 |
| Кабель ААБл 3х185 | 350 | 48,8 | 3717 |
| Кабель ААБл 3х240 | 350 | 55,5 | 4704 |
| 4*35 | 450 | 33,4 | 1596 |
| 4*50 | 450 | 36,4 | 1897 |
| 4*70 | 450 | 41,1 | 2500 |
| 4*95 | 400 | 42,0 | 2741 |
| 4*120 | 400 | 47,8 | 3399 |
| 4*150 | 350 | 48,8 | 3832 |
| Кабель ААБл 4х185 | 350 | 51,5 | 4379 |
| Кабель ААБл-6 до 6 кВ | |||
| 3*35 | 450 | 36,3 | 1863 |
| 3*50 | 450 | 37,8 | 2039 |
| 3*70 | 450 | 42,4 | 2570 |
| 3*95 | 400 | 45,4 | 2963 |
| Кабель ААБл-6 3х120 | 400 | 48,1 | 3385 |
| 3*150 | 350 | 50,7 | 3825 |
| 3*185 | 350 | 53,6 | 4353 |
| Кабель ААБл-6 3х240 | 350 | 60,0 | 5355 |
| Кабель ААБл-10 до 10 кВ | |||
| 3*35 | 450 | 40,2 | 2204 |
| 3*50 | 450 | 41,7 | 2436 |
| Кабель ААБл-10 3х70 | 450 | 45,4 | 2987 |
| Кабель ААБл-10 3х95 | 400 | 49,3 | 3400 |
| Кабель ААБл-10 3х120 | 400 | 51,9 | 3802 |
| Кабель ААБл-10 3х150 | 350 | 54,7 | 4308 |
| Кабель ААБл-10 3х185 | 350 | 57,7 | 4844 |
| Кабель ААБл-10 3х240 | 350 | 64,0 | 5922 |
Кабель силовой с бумажной изоляцией (ААШВ; АСБ; АСБл; ААБ2л; СБл; ААБл; ПВВ)
Расшифровка кабелей с бумажной изоляцией:
- А — Алюминиевая токопроводящая жила
- А — Алюминиевая оболочка
- Б — Броня из двух стальных лент
- 2л — В подушке под броней имеется два слоя из пластмассовых лент
- Шв — Означает наличие шлангового защитного покрова из ПВХ пластиката
Конструкция кабеля с пропитанной бумажной изоляцией
1 — Жила однопроволочная или многопроволочная медная или алюминиевая
2 — Пропитанная бумажная изоляция фазная
3 — Пропитанная бумажная изоляция поясная
4 — Свинцовая оболочка
5 — Подушка
6 — Броня из стальных лент или проволок (Кл)
7 — Наружный покро (для кабелей типа Б, Б2л, Бл)
Преимущественная область применения кабеля
Кабели предназначены для эксплуатации в районах с холодным, умеренным и тропическим климатом.
Кабели могут укладываться непосредственно в грунт или подземные кабельные каналы, а также могут прокладываться в помещениях и на открытом воздухе.
Кабели с пропитанной бумажной изоляцией применяются в любых цепях, которые требуют высокой степени надёжности, самого длительного и непрерывного срока службы. Благодаря не стекающей пропитке кабели могут прокладываться на круто наклонных и вертикальных трассах. Дополнительное преимущество трёх- и четырёхжильных кабелей с пропитанной бумажной изоляцией на напряжение до 10 кВ в том, что из-за секторной формы жил кабель имеет меньший диаметр, нежели кабель того же сечения с круглыми жилами с полимерной изоляцией; это обстоятельство позволяет экономить пространство при монтаже кабельных линий и передавать больше энергии.
Кабель с пропитанной бумажной изоляцией можно приобрести в компании «СтройТрэйд». Такой кабель широко распространён и часто используется для прокладки линий электропередач и пр. Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ, 6 кВ, 10 кВ, 20 кВ и 35 кВ частоты 50Гц.
Основные технические и эксплуатационные характеристики:
- Номинальное напряжение — 1, 6, 10 кВ
- Температура окружающей среды при эксплуатации кабеля — от –50°С до +50°С
- Относительная влажность воздуха (при температуре до +35°С) — 98%
- Минимальная температура прокладки кабеля без предварительного подогрева — 0°С
Предельная длительно допустимая рабочая температура жил:
- Для кабелей 1 кВ, 6кВ — 70°С
- Для кабелей 10 кВ — 80°С
Предельно допустимая температура нагрева жил кабелей в аварийном режиме (или режиме перегрузки):
Максимальная температура нагрева жил при коротком замыкании:
- для кабелей 6 кВ, 10 кВ — 250°С
- для кабелей 1 кВ — 200°С
Минимально допустимый радиус изгиба при прокладке:
- одножильного кабеля — 15 диам. кабеля
- многожильного кабеля — 25 диам. кабеля
кабеляРазность уровней при прокладке кабеля без применения специальных устройств (стопорных муфт) для кабелей 1 кВ:
- Небронированные — 25 м
- бронированные — 20 м
- для кабелей 6–10 кВ — 15 м
- Срок службы не менее — 30 лет
- Гарантийный срок эксплуатации кабеля — 4,5 года
Свяжитесь с менеджерами компании «СтройТрэйд» по ISQ: 122196095 или пришлите нам письмо по адресу e-mail: ooostroytrade@gmail. com, stroytrade@e1. ru
Онлайн заявка
- Кабель с бумажной изоляцией ААШВ таблица
- Кабель силовой с бумажной изоляцией АСБ таблица
- Кабель силовой с бумажной изоляцией АСБл таблица
- Кабель силовой с бумажной изоляцией ААБ2Л таблица
- Кабель силовой с бумажной изоляцией СБл таблица
Количество и сечение жил, шт х кв.мм | Масса кабеля кг/км | Наружный диаметр мм |
1х240 | 1453 | 31 |
1х300 | 1737 | 33,8 |
1х400 | 2181 | 37,7 |
1х500 | 2649 | 41,5 |
1х625 | 3196 | 45,3 |
1х800 | 4071 | 51 |
3х95 ож | 1488 | 30,5 |
3х95 | 1587 | 32,3 |
3х120 ож | 1823 | 33,7 |
3х120 | 1986 | 36,1 |
3х150 ож | 2147 | 36,5 |
3х150 | 2343 | 38,9 |
3х185 ож | 2589 | 39,9 |
3х185 | 2828 | 42,6 |
3х240 ож | 3254 | 44,3 |
3х240 | 3575 | 47,8 |
3х70+1х35 | 1477 | 31,5 |
3х95+1х50 ож | 1752 | 33,4 |
3х95+1х50 | 1888 | 35,6 |
3х120+1х70 ож | 2172 | 37 |
3х120+1х70 | 2310 | 38,9 |
3х150+1х70 ож | 2468 | 39,3 |
3х150+1х70 | 2659 | 41,6 |
3х185+1х95 ож | 2999 | 43,1 |
3х185+1х95 | 3286 | 46,4 |
3х240+1х120 ож | 3808 | 48,2 |
3х240+1х120 | 4123 | 51,6 |
4х70 ож | 1475 | 30,4 |
4х70 | 1535 | 31,4 |
4х95 ож | 1861 | 33,8 |
4х95 | 1945 | 35 |
4х120 ож | 2319 | 37,8 |
4х120 | 2434 | 39,2 |
4х150 ож | 2696 | 40,5 |
4х150 | 2895 | 42,7 |
4х185 ож | 3278 | 44,4 |
4х185 | 3591 | 47,5 |
4х240 ож | 4208 | 49,9 |
4х240 | 4485 | 52,6 |
|
ммКоличество и сечение жил, шт х кв. | Масса кабеля кг/км | Наружный диаметр мм |
3х25 ож | 3290 | 40,5 |
3х35 ож | 3252 | 39,3 |
3х50 ож | 3558 | 41,2 |
3х70 ож | 4075 | 43,9 |
3х70 | 4333 | 45,4 |
3х95 ож | 4672 | 46,9 |
3х95 | 4903 | 48,5 |
3х120 ож | 5150 | 49,3 |
3х120 | 5509 | 51,3 |
3х150 ож | 5707 | 51,7 |
3х150 | 6115 | 53,9 |
3х185 ож | 6398 | 54,6 |
3х185 | 6986 | 57,3 |
3х240 ож | 7526 | 58,8 |
3х240 | 8732 | 63
|
мм
|
мм
|
типов и уровней слитых транскриптов BCR-ABL и их взаимодействие со вторичными генетическими изменениями в определении фенотипа лейкозов, позитивных по филадельфийской хромосоме | Кровь
Экспрессия транскрипта e1a2 охарактеризована только в 5 из 1659 (0,3%) случаев ХМЛ в хронической или ускоренной фазе, включая 2 случая, в которых секвенирование ДНК продемонстрировало измененный транскрипт слияния e1a2 с частичными делециями в экзоне e1 в рамке считывания.
Все 26 случаев CML, которые подверглись вторичной LBP, и 5, которые подверглись смешанной миелоидной / лимфоидно-билинейной / бифенотипической трансформации, экспрессировали транскрипты e13 / e14a2. Два CML, которые быстро претерпели миелоидную бластную трансформацию (MBP) с фенотипом моноцитарного бласта, экспрессировали e1a2, тогда как все другие случаи с MBP экспрессировали e13 / e14a2.
Факторы, дифференциально связанные с LBP и MBP в p210 CML, были найдены путем сравнения FISH для количества копий гена BCR-ABL, частоты мутации киназного домена BCR-ABL (KDM) и цитогенетических изменений, приобретенных во время трансформации.Что касается MBP, 6 из 34 случаев (18%) приобрели новый KDM, 15 из 51 (29%) показали амплификацию BCR-ABL, а 60 из 68 (88%) имели новые кариотипические аномалии, чаще всего дополнительные реципрокные хромосомы типа AML. транслокации [inv (3) (q21; q26), включая локус EVI1 в 13, t (3; 21) (q26; q22), включая локус RUNX1 в 12, и inv (16) (p13; q22) / t (16 ; 16) включая локус CBFB в 5] или хромосомные потери / увеличения, особенно del17p13 / monosomy 17 / isochromosome 17q, наблюдаемые в 39 (57%) случаях. С LBP 17 из 21 (81%) случая приобрели новый KDM (6 T315I, 4 Y253H, 2 F317L и 1 каждый с F359C, F359V, E255K, M244V и Q252H), 8 из 21 (38%) показали BCR -ABL-амплификация, и 7 из 24 (29%) имели новую клональную эволюцию, наиболее часто изменения числа копий всей хромосомы (анеуплоидия).
Мы пришли к выводу, что тип и уровни транскрипта BCR-ABL в ассоциации с паттерном вторичных генетических изменений могут в значительной степени предсказывать фенотип бластов, при этом экспрессия e1a2 / p190 BCR-ABL почти всегда управляет трансформацией лимфоида, что подтверждается экспериментальными исследованиями. 18-20 LBP ХМЛ не связана с p190 BCR-ABL, но тесно связана с геномной амплификацией BCR-ABL и приобретением высокоактивных мутаций ABL, подобных рецидивирующему ОЛЛ, 20 , тогда как MBP ХМЛ гораздо чаще ассоциируется со специфическими цитогенетическими изменениями AML-типа, часто связанными с доминантно-отрицательными изменениями миелоидного фактора транскрипции.
Пациенты с лимфоидными бластами и транскриптом e13a2 и / или e14a2 часто демонстрировали персистирование заболевания на низком уровне, явно не связанное с популяциями лимфоидных бластов, что позволяет предположить, что p210 BCR-ABL вызывает компонент миелоидного заболевания у этих пациентов.
Расходы на публикацию этой статьи были частично оплачены за счет оплаты страницы. Таким образом, и исключительно для того, чтобы указать на этот факт, данная статья помечена как «реклама» в соответствии с разделом 18 USC 1734.
типов и уровней слитых транскриптов BCR-ABL и их взаимодействие со вторичными генетическими изменениями в определении фенотипа лейкозов, позитивных по филадельфийской хромосоме | Кровь
Экспрессия транскрипта e1a2 охарактеризована только в 5 из 1659 (0,3%) случаев ХМЛ в хронической или ускоренной фазе, включая 2 случая, в которых секвенирование ДНК продемонстрировало измененный транскрипт слияния e1a2 с частичными делециями в экзоне e1 в рамке считывания.Все 26 случаев CML, которые подверглись вторичной LBP, и 5, которые подверглись смешанной миелоидной / лимфоидно-билинейной / бифенотипической трансформации, экспрессировали транскрипты e13 / e14a2. Два CML, которые быстро претерпели миелоидную бластную трансформацию (MBP) с фенотипом моноцитарного бласта, экспрессировали e1a2, тогда как все другие случаи с MBP экспрессировали e13 / e14a2.
Факторы, дифференциально связанные с LBP и MBP в p210 CML, были найдены путем сравнения FISH для количества копий гена BCR-ABL, частоты мутации киназного домена BCR-ABL (KDM) и цитогенетических изменений, приобретенных во время трансформации.Что касается MBP, 6 из 34 случаев (18%) приобрели новый KDM, 15 из 51 (29%) показали амплификацию BCR-ABL, а 60 из 68 (88%) имели новые кариотипические аномалии, чаще всего дополнительные реципрокные хромосомы типа AML.
транслокации [inv (3) (q21; q26), включая локус EVI1 в 13, t (3; 21) (q26; q22), включая локус RUNX1 в 12, и inv (16) (p13; q22) / t (16 ; 16) включая локус CBFB в 5] или хромосомные потери / увеличения, особенно del17p13 / monosomy 17 / isochromosome 17q, наблюдаемые в 39 (57%) случаях. С LBP 17 из 21 (81%) случая приобрели новый KDM (6 T315I, 4 Y253H, 2 F317L и 1 каждый с F359C, F359V, E255K, M244V и Q252H), 8 из 21 (38%) показали BCR -ABL-амплификация, и 7 из 24 (29%) имели новую клональную эволюцию, наиболее часто изменения числа копий всей хромосомы (анеуплоидия).
Мы пришли к выводу, что тип и уровни транскрипта BCR-ABL в ассоциации с паттерном вторичных генетических изменений могут в значительной степени предсказывать фенотип бластов, при этом экспрессия e1a2 / p190 BCR-ABL почти всегда управляет трансформацией лимфоида, что подтверждается экспериментальными исследованиями. 18-20 LBP ХМЛ не связана с p190 BCR-ABL, но тесно связана с геномной амплификацией BCR-ABL и приобретением высокоактивных мутаций ABL, подобных рецидивирующему ОЛЛ, 20 , тогда как MBP ХМЛ гораздо чаще ассоциируется со специфическими цитогенетическими изменениями AML-типа, часто связанными с доминантно-отрицательными изменениями миелоидного фактора транскрипции.Пациенты с лимфоидными бластами и транскриптом e13a2 и / или e14a2 часто демонстрировали персистирование заболевания на низком уровне, явно не связанное с популяциями лимфоидных бластов, что позволяет предположить, что p210 BCR-ABL вызывает компонент миелоидного заболевания у этих пациентов.
Расходы на публикацию этой статьи были частично оплачены за счет оплаты страницы. Таким образом, и исключительно для того, чтобы указать на этот факт, данная статья помечена как «реклама» в соответствии с разделом 18 USC 1734.
Частота типов транскриптов BCR-ABL у сирийских пациентов с ХМЛ
Предпосылки .
В Сирии пациенты с ХМЛ начинают лечение ингибиторами тирозинкиназы (ИТТ) и наблюдаются до тех пор, пока не будет достигнут полный молекулярный ответ. BCR-ABL Тип транскрипта мРНК обычно не идентифицируется, что противоречит рекомендациям. В этом исследовании мы стремились определить частоту различных транскриптов BCR-ABL у сирийских пациентов с ХМЛ и подчеркнуть их значение для протоколов мониторинга и лечения. Методы . Были включены пациенты с ХМЛ, положительные по транскриптам BCR-ABL с помощью количественной ОТ-ПЦР. BCR-ABL Типы транскриптов были исследованы с использованием самодельного метода ПЦР, который был адаптирован из опубликованных протоколов и оптимизирован. Затем типы транскриптов были подтверждены с использованием имеющегося в продаже набора для исследований. Результатов . Двадцать четыре транскрипта были обнаружены у 21 пациента. Наиболее распространенным был b2a2, за ним следуют b3a2, b3a3 и e1a3, присутствующие только в 12 (57.1%), 3 (14,3%), 2 (9,5%) и 1 (4,8%) соответственно. Три образца (14,3%) содержали двойные транскрипты. В то время как транскрипт b3a2, по-видимому, был связан с предупреждающим молекулярным ответом на лечение иматинибом, транскрипты b2a2, b3a3 и e1a3 в совокупности доказали обратное (2). Заключение . Было бы целесообразно идентифицировать тип транскрипта BCR-ABL у пациентов с ХМЛ при постановке диагноза, используя эмпирически проверенный метод, чтобы связать обнаруженный транскрипт с клиническими данными, возможной устойчивостью к лечению и соответствующими методами мониторинга.
1. Введение
Филадельфийская (Ph) хромосома (производная хромосома 22), возникшая в результате транслокации между хромосомами 9 и 22, была первой хромосомной аномалией, специфичной для заболевания, которая была связана со злокачественным новообразованием, а именно хроническим миелогенным лейкозом ( CML) [1]. Достижения в цитогенетических и молекулярных методах привели к идентификации генов, участвующих в точках разрыва t (9; 22), ABL1 и BCR , соответственно.
Объединение двух генов приводит к слиянию онкогена BCR-ABL , транскрибируемого в химерную информационную РНК (мРНК) [2, 3].Эта мРНК транслируется в химерный белок с конститутивной тирозинкиназной активностью, который активирует пути, связанные с клеточным циклом, и индуцирует злокачественную пролиферацию хронической фазы ХМЛ. Ингибиторы тирозинкиназы (TKI) были рационально разработаны для нацеливания на этот гибридный белок и специфического блокирования его ферментативного действия, что привело к высокой частоте ремиссии и лучшей выживаемости у пациентов с ХМЛ [4, 5].
Из-за этой причинно-следственной иерархии структура химерной мРНК BCR-ABL будет отличаться в зависимости от точки разрыва в соответствующих генах, а следовательно, и структура результирующего белка.Точка разрыва в гене ABL1 почти всегда находится на втором экзоне (a2), в то время как точка разрыва в гене BCR варьируется в зависимости от разных пациентов и злокачественных новообразований и может быть локализована в одной из трех областей, основной BCR ( M- bcr ), второстепенный BCR (m- bcr ) и micro BCR ( μ — bcr ) [3]. В большинстве случаев CML соединение слияния BCR-ABL содержит точку разрыва в области M- bcr в экзоне e13 (b2) или экзоне e14 (b3), и онкоген транслируется в один из двух 210 кДа. белки (p210 BCR-ABL ), отличающиеся 25 аминокислотами в зависимости от включенных экзонов.Соединения слияния е13 и е14 можно было увидеть у одного и того же пациента, как правило, из-за альтернативного сплайсинга. У некоторых пациентов с ХМЛ имеется соединение BCR-ABL , содержащее точки разрыва в области m- bcr в экзоне e1, и онкоген транслируется в белок массой 190 кДа (p190 BCR-ABL ). Редко у пациентов имеется онкоген BCR-ABL , содержащий точку разрыва в области μ — bcr в экзоне e19, который продуцирует тирозинкиназу массой 230 кДа () [6].
Таким образом, гибридный ген BCR-ABL и его соответствующие транскрипты мРНК и белковые формы были предметом нескольких исследований, и были обнаружены значительные различия между пациентами с b2a2, b3a2, более редкими транскриптами или комбинацией двух или более расшифровки клинических аспектов и прогрессирования лейкемии, а также ответа на лечение [7–11]. Популяции также показали разный процент двух наиболее распространенных транскриптов b2a2 и b3a2 и более редких транскриптов у их пациентов с ХМЛ [12-24], отмечая, что пациенты с редкими транскриптами представляют собой еще одну проблему на уровне молекулярной диагностики и мониторинга, поскольку эти транскрипты могут быть не обнаружены с помощью количественных анализов мониторинга полимеразной цепной реакции с обратной транскрипцией (qRT-PCR), что приводит к ложноотрицательным результатам [25].
В Сирии группирование хромосом выполняется при диагностике пациентов с ХМЛ для подтверждения их статуса Ph +; им назначают первую линию мезилата иматиниба TKI, а затем проводят гематологический мониторинг каждый месяц. Пациенты проходят дальнейшее наблюдение либо цитогенетически каждые шесть месяцев до достижения полного цитогенетического ответа (CCyR), либо молекулярно с использованием qRT-PCR, в зависимости от предпочтений гематолога. Если цитогенетически наблюдаемый пациент достигает CCyR, он контролируется два раза в год с помощью qRT-PCR для выявления минимальной остаточной болезни.В случае устойчивости к лечению вводят более высокую дозу мезилата иматиниба или другой TKI и наблюдают за пациентом с использованием того же протокола. Вопреки текущим рекомендациям [26], тип транскрипта мРНК BCR-ABL обычно не идентифицируется. В этом исследовании мы стремились определить частоту различных транскриптов BCR-ABL у сирийских пациентов с ХМЛ и подчеркнуть их значение для ухода за пациентами, чтобы сделать вывод о лучшем подходе к мониторингу и лечению.
2. Материалы и методы
Пациенты с диагнозом Ph + CML, по крайней мере, за год до этого и направленные в больницу Аль-Асада, Университет Дамаска, для регулярного мониторинга t (9; 22) qRT-PCR были набраны в период с января 2012 года по ноябрь.
2014 г. после получения одобрения Комитета по этике Университета Дамаска и информированных согласий. У каждого пациента брали 3 мл цельной крови на ЭДТА. Тотальную РНК экстрагировали и проводили qRT-PCR с использованием набора High Pure RNA Isolation Kit и LightCycler-t (9; 22) Quantification Kit (Roche Diagnostics, Германия), соответственно, в соответствии с инструкциями производителя.Качество полученных РНК и кДНК оценивали с помощью спектрофотометра NanoDrop ND-1000 (NanoDrop Technologies, Inc., США). Эффективная коамплификация кДНК гена домашнего хозяйства глюкозо-6-фосфатдегидрогеназы ( G6PDH ) также рассматривалась для оценки качества экстрактов РНК и эффективности синтеза кДНК. Образцы кДНК, которые дали положительный результат на транскриптов BCR-ABL , были включены исключительно в наши последующие анализы, а образцы кДНК пациентов, получавших иматиниб, с относительными уровнями транскриптов BCR-ABL ≤ 0.1% были отнесены к группе основного молекулярного ответа (MMR) [27].
Самодельный метод исследования типов транскриптов BCR-ABL включал различные комбинации праймеров: ABL-a2 с M-BCR, m-BCR и / или μ -BCR [15, 20, 24] (TIB MOLBIOL, Германия; Таблица 1). Последовательности праймеров проверяли с использованием нуклеотида NCBI BLAST (http://blast.ncbi.nlm.nih.gov/). ПЦР оптимизировали на 5 мкл мкл положительного контроля с использованием 0,1, 0,25, 0,5 или 1 мкл мкМ каждого праймера; 1, 2, 3 или 4 мМ MgCl 2 ; 200 μ M dNTP; 1.25 ед. ДНК-полимеразы AmpliTaq® Gold (Applied Biosystems, США) в конечном объеме 50 мкм л. Термоциклирование инициировали на MasterCycler® Pro S (Eppendorf, Германия) путем активации фермента при 95 ° C в течение 5 минут с последующей 45 циклов денатурации при 95 ° C в течение 15 секунд, отжига при 50 ° C, 55 ° C, 56 ° C, 58 ° C или 60 ° C в течение 15 секунд и удлинения при 72 ° C в течение 2:30 минут с последним удлинением при 72 ° C в течение 7 минут.
Затем были приняты оптимальные условия реакции для исследования типов транскриптов BCR-ABL в наших образцах кДНК.Продукты ПЦР подвергали электрофорезу в 2,5% агарозном геле, окрашенном бромидом этидия.
| ||||||||||||||||||||||||||||||||||||||||||
Однако оптимальные условия реакции комбинации праймеров ABL-a2 / M-BCR (4 мМ MgCl 2 , 0,25 мкм M каждый праймер и температура отжига 55 ° C) давали одну слабую полосу только в десяти случаях. 22 образца.
| ||||||||||||||||||||||||||||||||||||||||||
| Двойные транскрипты были обнаружены у трех пациентов, что объясняет, что у трех пациентов были обнаружены двойные транскрипты 24 транскрипта у 21 пациента. Независимость типов транскриптов BCR-ABL среди пациентов, получавших иматиниб, в соответствии с их молекулярным ответом была проанализирована с помощью точного теста Фишера. значение <0,05 считалось значимым. | ||||||||||||||||||||||||||||||||||||||||||
1% ()4. Обсуждение
Определение типа транскрипта мРНК BCR-ABL с помощью исследовательских наборов относительно дорого и может не иметь возможности обнаруживать неизвестные транскрипты. Это побудило нас исследовать более экономичный и комплексный самодельный традиционный метод ПЦР для интеграции в стандартные протоколы мониторинга.Типы десяти обнаруженных транскриптов с использованием нашего самодельного метода соответствовали результатам исследовательского набора; однако часто встречалась неудача ПЦР с потерей 58% ожидаемых транскриптов в наших известных положительных образцах. Слабые полосы продуктов реакции точки разрыва M- bcr , а также нарушение как реакции точки разрыва m- bcr , так и мультиплексной реакции M- bcr / m- bcr / μ — bcr можно отнести к истощение праймера из реакционной смеси, о чем свидетельствует появление полос праймер-димер.Эти неутешительные результаты получены, несмотря на тщательный отбор и тщательную оптимизацию опубликованных праймеров. Хотя эти праймеры ранее были описаны несколькими исследовательскими группами [15, 20, 24], которые адаптировали их из более ранней работы [2], предполагая воспроизводимость, эти праймеры доказали обратное.
Поскольку опубликованные методы могут быть ненадежно воспроизводимыми, эмпирическая проверка важна перед интеграцией в рутинное использование.
Результаты, полученные с использованием исследовательского набора, соответствовали результатам qRT-PCR с точки зрения положительности транскрипта BCR-ABL , при этом неудача PCR проявлялась только в одном из 22 образцов.Несмотря на то, что низкоуровневые типы транскриптов поддаются количественной оценке с помощью qRT-PCR, они могли быть пропущены из-за ограниченной чувствительности традиционной PCR. Однако набор был разборчивым, показывая вариации типов транскриптов между образцами и внутри образцов. Очевидно, транскрипт b2a2 BCR-ABL составляет две трети большинства всех транскриптов, обнаруженных у сирийских пациентов с ХМЛ, в то время как четверть пациентов экспрессировали транскрипт b3a2 либо отдельно, либо в дополнение к другому транскрипту. Это совпадает с предыдущими оценками распространенности в других странах, где транскрипт b2a2 был наиболее частым [12-15], но противоречит другим сообщениям, где транскрипт b3a2 был наиболее распространенным [16-24].Кажется, что частота каждого транскрипта BCR-ABL , будь то распространенная или редкая, и процент пациентов, демонстрирующих коэкспрессию разных транскриптов, широко варьируются в разных регионах.
Несмотря на небольшой размер нашей выборки, это исследование продемонстрировало очевидную связь между транскриптом b3a2 BCR-ABL и плохим результатом. Это согласуется с предыдущими исследованиями, показывающими, что транскрипт b3a2 связан с худшим прогнозом, чем транскрипт b2a2. Четверть наших пациентов с транскриптом b3a2, следовательно, должны подвергаться более строгому и частому мониторингу, где могут быть рекомендованы TKI второй линии для преодоления потенциальной резистентности.Транскрипты b2a2, b3a3 и e1a3, хотя и незначительно связаны с MMR для каждого лечения иматинибом, предположительно из-за небольшого размера выборки, были связаны с MMR.
Это подтверждается ранее опубликованными доказательствами лучшего прогноза, связанного с такими транскриптами [7, 25, 27].
Четверть наших пациентов с редкими транскриптами b3a3 и e1a3 представляют проблему на уровне молекулярной диагностики и мониторинга, поскольку эти транскрипты могут быть не обнаружены многими коммерчески доступными и обычно используемыми анализами qRT-PCR [25].Набор для исследования, который мы использовали для qRT-PCR, был достаточным для количественной оценки всех обнаруженных транскриптов, но другие продукты могут не обладать такой универсальностью. Таким образом, диагностический подход, который может обнаруживать только два наиболее распространенных транскрипта b2a2 и b3a2, не даст количественной оценки одной пятой транскриптов, присутствующих у наших пациентов, что приведет к неверным результатам. Следовательно, может быть необходимо идентифицировать тип транскрипта у каждого пациента с ХМЛ и выбрать соответствующий протокол мониторинга, который, как известно, обнаруживает идентифицированный тип транскрипта, чтобы избежать последующих ложноотрицательных результатов qRT-PCR.
5. Заключение
В заключение, мы рекомендуем идентифицировать тип транскрипта BCR-ABL у каждого пациента с ХМЛ при постановке диагноза вместе с цитогенетическим исследованием, используя надежно воспроизводимый и эмпирически проверенный метод. Мы предлагаем либо коммерчески доступный набор, подобный тому, что использовался в этом исследовании, либо более успешный самодельный метод ПЦР с использованием различных праймеров. Связывание обнаруженного транскрипта с клиническими данными пациента, возможной устойчивостью к лечению первой линии и соответствующими методами мониторинга в конечном итоге может помочь установить более эффективные протоколы лечения, основанные на фенотипах распространенных заболеваний в нашей популяции.
Конкурирующие интересы
Авторы заявляют, что у них нет конкурирующих интересов.
Вклад авторов
Сулаф Фархат-Магриби и Фауза Монем разработали исследование.
Сулаф Фархат-Магриби и Вафа Хаббал провели исследования молекулярной биологии. Сулаф Фархат-Магриби, Вафа Хаббал и Фауза Монем проанализировали данные. Подготовил документ Сулаф Фархат-Магриби. Вафа Хаббал и Фауза Монем отредактировали статью. Все авторы прочитали и одобрили итоговую статью.
Влияет ли тип транскрипта BCR-ABL на прогноз пациентов в хронической фазе хронического миелолейкоза?
Abstract
Введение и цель
В этом исследовании мы оценили влияние типа транскрипта на гематологические и клинические параметры, а также бессобытийную выживаемость 50 пациентов в хронической фазе хронического миелоидного лейкоза.
Методы
Мы изучили медицинские карты 55 пациентов с хроническим миелоидным лейкозом. Критерии отбора основывались на наличии гематологических и клинических исходных данных в медицинских записях. Данные о транскриптах BCR-ABL были получены из медицинских записей.
Результаты
Восемнадцать пациентов (36%) имели транскрипт b2a2 , 24 (48%) имели b3a2 и 8 (16%) имели b2a2 / b3a2 . Среднее количество тромбоцитов для транскриптов b2a2 , b3a2 и b2a2 / b3a2 было 320.65 × 10 3 / л, 396 × 10 3 / л и 327,05 × 10 3 / л соответственно ( p = 0,896). Мы не смогли найти никаких различий в отношении других гематологических параметров по сравнению с типом транскрипта. Сравнение размеров селезенки и печени и типа транскрипта не различались внутри групп ( p = 0,395 и p = 0,647, соответственно), а связь между оценками риска и типом транскрипта не показала статистической значимости ( p > 0.05). 21-месячная вероятность бессобытийной выживаемости составила 21%, 48% и 66% для транскриптов b2a2 , b3a2 и b2a2 / b3a2 соответственно ( p = 0,226)
Заключение
Мы делаем вывод что экспрессия транскриптов BCR-ABL не влияет на гематологические, клинические и бессобытийные параметры выживаемости пациентов в хронической фазе хронического миелоидного лейкоза.
Аббревиатуры
CMLхронический миелогенный лейкоз
M-BCRобласть кластера основной точки останова
HUWCУниверситетская больница Уолтера Кантидео
Ключевые слова
Хронический миелоидный лейкоз
2
2 BCR Рекомендуемые статьи
2 BCR )
Просмотреть аннотацию© 2019 Associação Brasileira de Hematologia, Hemoterapia e Terapia Celular.Опубликовано Elsevier Editora Ltda.
Рекомендуемые статьи
Цитирующие статьи
Глубокий анализ транскриптов BCR-ABL предсказывает ответ ингибитора тирозинкиназы при CML
Исследователи обнаружили, что конкретный вариант транскрипта BCR-ABL, называемый e13a2, при хроническом миелоидном лейкозе (CML) снижает достижение глубокого молекулярного ответа на лечение ингибитором тирозинкиназы (TKI) и вероятность сохранения ремиссии после прекращения лечения.
вариантов BCR-ABL, которые включают филадельфийскую хромосому, могут различаться в зависимости от того, где именно хромосома 22 и хромосома 9 слиты вместе. Те, у кого есть транскрипт e13a2, имеют экзона BCR , слитого с ABL экзоном 2, тогда как те, у кого e14a2, имеют BCR экзон 14, слитый с ABL экзоном 2, что приводит к немного более длинному транскрипту.
В нескольких предыдущих исследованиях было описано, как транскрипт e13a2 (b2a2) дает худший прогноз по сравнению с транскриптом e14a2 (b3a2), но новое исследование, опубликованное в Cancer , изучало влияние варианта транскрипта на вероятность достижения устойчивого глубокомолекулярного образования. ответ (sDMR). 1
Продолжить чтение
Исследователи обследовали 173 человека с ХМЛ и обнаружили, что 39% имели транскрипт e13a2 BCR-ABL, а 61% — транскрипт e14a2. Через 60 месяцев после начала лечения TKI sDMR был достигнут у 48% пациентов с CML с e14a2 и только у 22% пациентов с e13a2.
«Мы демонстрируем значительное негативное влияние транскрипта e13a2 на устойчивый глубокий молекулярный ответ, который является фундаментальной предпосылкой для прекращения лечения TKI», — сказал Мирко Фарина, доктор медицины, резидент гематологии Университета Брешии, Италия, и первый автор книги бумага.
После первых значительных успехов терапии TKI в лечении ХМЛ многие пациенты в стадии ремиссии теперь хотят полностью отказаться от TKI. Критериями для любой попытки приостановить лечение в настоящее время являются 2 года DMR, определяемые как когда транскрипты BCR-ABL присутствуют на уровне менее 10 -4 в образцах периферической крови. 2
Среди 60 пациентов в исследовании, достигших уровня DMR, 51 решил приостановить лечение TKI. Через 12 месяцев после окончания терапии TKI 61% пациентов с ХМЛ с транскриптом e14a2 все еще находились в ремиссии без лечения, но только 22% пациентов с транскриптом e13a2 были.
«Вероятность достижения клинического ответа и прекращения лечения TKI в значительной степени зависела от типа транскрипта BCR-ABL, и различные транскрипты могут влиять на достижение глубокого молекулярного ответа», — сказала д-р Фарина.
Количественная оценка различных типов транскриптов bcr-abl в режиме реального времени при хроническом миелолейкозе
Абстрактные
Предпосылки и цели. Наиболее частая транслокация при хроническом миелоидном лейкозе (ХМЛ) t (9; 22) (q34; q22) продуцирует гибридный ген BCR / ABL.Мы создали и оценили метод быстрой и надежной полимеразной цепной реакции с обратной транскрипцией (ОТ-ПЦР) в реальном времени с использованием технологии TaqMan для обнаружения и количественной оценки транскриптов bcr-abl у пациентов с ХМЛ при постановке диагноза и во время терапии. Конструкция и методы. Была сконструирована пара праймеров и зонд, комплементарные экзону 2 ABL, что позволило детектировать наиболее частые транскрипты bcr-abl, а также нормальный транскрипт ABL-Ia в качестве внутреннего контроля.
Были созданы условия для амплификации менее 1 (-10) целевых молекул на реакцию и обнаружения одной клетки ХМЛ в 10 (6) клетках от здоровых доноров.Чтобы определить полезность анализа, мы количественно определили соотношение bcr-abl / ABL-Ia в 59 образцах костного мозга (45 образцов с доказательствами различного процентного содержания Ph + хромосом и 14 образцов в полной цитогенетической ремиссии) от 48 пациентов с ХМЛ, из них 34 при постановке диагноза и 14 — в клинической ремиссии (CR). В 14 случаях это соотношение сравнивалось с результатами, полученными методом конкурентно-количественной ОТ-ПЦР / капиллярного электрофореза на современных образцах. Результаты. При проведении ОТ-ПЦР в реальном времени среднее значение отношения bcr-abl / ABL-Ia на момент постановки диагноза составило 15.334 (диапазон 3,3-28,81) и упал до 0,9 (диапазон 0,003-26,1) в CR. Среднее значение отношения bcr-abl / ABL-Ia при цитогенетической ремиссии составило 0,7 (диапазон 0,003–2,83). Соотношения bcr-abl / ABL-Ia в реальном времени коррелировали с показателями, полученными с помощью конкурентной RT-PCR (p <0,0001) и процентного содержания Ph + метафаз (p <0,0001). Высокая чувствительность и специфичность процедуры ОТ-ПЦР в реальном времени была подтверждена у всех 14 пациентов с минимальной остаточной болезнью. ТОЛКОВАНИЕ И ВЫВОДЫ. Мы пришли к выводу, что эта процедура ОТ-ПЦР в реальном времени является надежным и чувствительным методом мониторинга пациентов с ХМЛ после терапии, и что соотношение bcr-abl / ABL-Ia сильно коррелирует с цитогенетическим анализом.Информация о товаре
Vol.
86 № 3 (2001): март 2001: сравнительные исследования
Опубликовано
Фонд Феррата Сторти, Павия, Италия
Использование статьи
Статистика от Altmetric.
comРедкий транскрипт BCR-ABL1 при остром миелоидном лейкозе, положительном в Филадельфии: клинический случай и обзор литературы | BMC Cancer
Картер Б.З., Мак Д.Х., Кортес Дж., Андрефф М. Неуловимые стволовые клетки хронического миелоидного лейкоза: имеет ли это значение и как от нее избавиться? SeminHematol. 2010. 47 (4): 362–70.
Google Scholar
Hochhaus A, Reiter A, Skladny H, Melo JV, Sick C, Berger U, Guo JQ, Arlinghaus RB, Hehlmann R, Goldman JM, Cross NC.Новый гибридный ген BCR-ABL (e6a2) у пациента с филадельфийской хромосомно-отрицательной хронической миелогенной лейкемией. Кровь. 1996. 88 (6): 2236–40.
CAS PubMed Google Scholar
Мело СП. Разнообразие слитых белков BCR-ABL и их связь с фенотипом лейкемии. Кровь. 1996. 88 (7): 2375–84.
CAS PubMed Google Scholar
Бранфорд С., Рудски З., Хьюз Т.П.Новый транскрипт BCR ± ABL (e8a2) со вставкой инвертированной последовательности интрона 1b ABL у пациента с Филадельфией-положительным хроническим миелоидным лейкозом. Br J Haematol. 2000. 109 (3): 635–7.
CAS Статья Google Scholar
Moreno Mdel P, Cortinas MN, Bonomi R, Cardeza A. UriarteMdelR. Новый транскрипт слияния BCR-ABL (e15a2) у 2 пациентов с атипичным хроническим миелопролиферативным синдромом. Кровь. 2001. 97 (11): 3668–9.
Артикул Google Scholar
Schultheis B, Wang L, Clark RE, Melo JV. BCR-ABL со слиянием e6a2 у пациента с ХМЛ с диагнозом бластный криз. Лейкемия. 2003; 17: 2054–5.
CAS Статья Google Scholar
Montillo M, Tedeschi A, Pagano L, Venditti A, Ferrara F, Fabris P, Martino B, Musso M, De Rosa G, Specchia G, Monaco M, Sparaventi G, Spadea A, Palmas A, Deplano У, Манна А, Мелилло Л, Миралья Э, Мирто С.
, Манделли Ф.Осуществимость спасения стволовых клеток периферической крови как интенсификация у пожилых пациентов с острым миелоцитарным лейкозом: пилотное исследование группы Gimema. Gruppo Italiano Malattie Ematologiche Maligne Dell’Adulto. Br J Haematol 2000; 111 (1): 334–337.
Габерт Дж., Байяр Э., ван дер Фельден В. Х., Би В., Гримваде Д., Паллисгаард Н., Барбани Дж., Каззанига Дж., Кайуэла Дж. М., Кавэ Х, Пане Ф, Аэртс Дж. Л., Де Микели Д., Тирион Х , Pradel V, González M, Viehmann S, Malec M, Saglio G, van Dongen JJ.Стандартизация и исследования контроля качества количественной полимеразной цепной реакции обратной транскриптазы «в реальном времени» транскриптов гибридных генов для выявления остаточных заболеваний при лейкемии — программа «Европа против рака». Лейкемия. 2003. 17 (12): 2318–57.
CAS Статья Google Scholar
Thiede C, Steudel C, Mohr B, Schaich M, Schäkel U, Platzbecker U, Wermke M, Bornhäuser M, Ritter M, Neubauer A, Ehninger G, Illmer T.Анализ мутаций, активирующих FLT3, у 979 пациентов с острым миелогенным лейкозом: ассоциация с подтипами FAB и определение подгрупп с плохим прогнозом. Кровь. 2002. 99 (12): 4326–35.
CAS Статья Google Scholar
Арбер Д.А., Орази А., Хассерджян Р., Тиле Дж., Боровиц М.Дж., Ле Бо М.М., Блумфилд Д., Каццола М., Вардиман Дж.В. Пересмотр 2016 г. классификации миелоидных новообразований и острого лейкоза Всемирной организации здравоохранения.Кровь. 2016; 127 (20): 2391–405.
CAS Статья Google Scholar
Дёнер Х, Эстей Э, Гримуэйд Д., Амадори С., Аппельбаум Ф. Р., Бюхнер Т., Домбрет Х, Эберт Б.Л., Фено П, Ларсон Р.А., Левин Р.Л., Ло-Коко Ф., Наое Т., Нидервизер Д., Ossenkoppele GJ, Sanz M, Sierra J, Tallman MS, Tien HF, Wei AH, Löwenberg B, Bloomfield CD. Диагностика и лечение ОМЛ у взрослых: рекомендации ELN, 2017 г.
, от международной группы экспертов. Кровь.2017; 129 (4): 424–47.
Артикул Google Scholar
Супир С.П., Вергилио Дж. А., Даль Цин П., Музикански А., Кантарджян Н., Джонс Д., Хассерджян Р. П.. Острый миелоидный лейкоз с положительной хромосомой в Филадельфии: редкий агрессивный лейкоз с клинико-патологическими особенностями, отличными от хронического миелоидного лейкоза при миелоидном бластном кризе. Am J ClinPathol. 2007. 127 (4): 642–50.
Google Scholar
Лазаревич В.Л., Лабопин М., Депей В., Якоуб-Ага И., Хюин А., Юнгман П., Шаап Н., Корнелиссен Дж. Дж., Майярд Н., Пиолтелли П., Гедде-Даль Т., Ленхофф С., Хоухоу М., Эстев Дж., Мохти М., Наглер А. Относительно благоприятный исход после трансплантации аллогенных стволовых клеток для BCR-ABL1-положительного ОМЛ: исследование рабочей группы Европейского общества по трансплантации крови и костного мозга (EBMT) по острой лейкемии. Am J Hematol. 2018; 93 (1): 31–9.
CAS Статья Google Scholar
Zagaria A, Anelli L, Coccaro N, Tota G, Casieri P, Cellamare A, Impera L, Brunetti C, Minervini A, Minervini CF, Delia M, Cumbo C, Orsini P, Specchia G, Albano F. BCR-ABL1 e6a2 транскрипт при хроническом миелоидном лейкозе: биологические особенности и молекулярный мониторинг с помощью капельной цифровой ПЦР. Арка Вирхова. 2015; 467 (3): 357–63.
CAS Статья Google Scholar
Langabeer SE, Crampe M, Kelly J, Fadalla K, Connaghan G, Conneally E.Нилотиниб и трансплантация аллогенных стволовых клеток пациенту с хроническим миелоидным лейкозом с транскриптами e6a2 и e1a2 BCR-ABL. Leuk Res. 2010; 34 (8): e204–5.
Артикул Google Scholar
Roti G, La Starza R, Gorello P, Gottardi E, Crescenzi B, Martelli MF.
Слияние Mecucci C. e6a2 BCR / ABL1 с криптическими делециями der (9) t (9; 22) у пациента с хроническим миелоидным лейкозом. Haematologica. 2005; 90: 1139–41.
PubMed Google Scholar
Vefring HK, Gruber FX, Wee L, Hovland R, Hjorth-Hansen H, Gedde Dahl T., Meyer P. Хронический миелогенный лейкоз с e6a2 BCR-ABL и отсутствием ответа на иматиниб: презентация двух случаев. ActaHaematol. 2009. 122: 11–6.
Google Scholar
Бил К.А., Лемменс Дж., Вранкс Х., Мартенс Дж., Ванденберге П. ХМЛ с транскриптом e6a2 BCR-ABL1: агрессивная сущность? Ann Hematol. 2011; 90: 1241–3.
Артикул Google Scholar
RohonP DM, Calabkova L, Mojzikova R, Katrincsakova B, Rusinakova Z, Lapcikova A, Raida L, Faber E, Jarosova M, Divoky V, Indrak K. Идентификация слияния e6a2 BCR-ABL в филадельфийско-положительном ХМЛ с выраженной базофилией: значение для стратегии лечения. Biomed Pap Med FacUnivPalacky Olomouc Czech Repub. 2011; 155: 187–90.
Артикул Google Scholar
Крамп М., Хаслам К., Груарк Е., Келлехер Е., О’Ши Д., Коннелли Е., Лангабир С.Е.Хронический миелоидный лейкоз с транскриптом слияния e6a2 BCR-ABL1: кооперирующие мутации при бластном кризисе и молекулярный мониторинг. Case Rep Hematol. 2017; 2017:
02.
PubMed PubMed Central Google Scholar
Харада Ю., Нишиваки С., Сугимото Т., Онодера К., Гото Т., Сато Т., Камошита С., Кавасима Н., Сето А, Окуно С., Ямамото С., Ивасаки Т., Одзава Ю., Миямура К., Акацука Ю. , Sugiura I. Успешное лечение аллогенной трансплантации стволовых клеток с последующей DLI и TKIs для e6a2 BCR-ABL-положительного острого миелоидного лейкоза: отчет о клиническом случае и обзор литературы.Медицина (Балтимор). 2017; 96 (50): e9160.
Артикул Google Scholar
Ричи Д.С., МакБин М., Вестерман Д.А., Коваленко С., Сеймур Дж. Ф., Добрович А. Полный молекулярный ответ на e6a2 BCRABL-положительный острый миелоидный лейкоз на тоиматиниб, затем на дазатиниб. Кровь. 2008; 111: 2896–8.
CAS Статья Google Scholar
Corm S, Renneville A, Rad-Quesnel E, Grardel N, Preudhomme C, Quesnel B.Успешное лечение устойчивого к иматинибу острого мегакариобластного лейкоза с помощью e6a2 BCR / ABL: использование дазатиниба и трансплантация стволовых клеток с пониженным кондиционированием. Лейкемия. 2007; 21: 2376–7.
CAS Статья Google Scholar
Коноплев С., Инь С.К., Корнблау С.М., Кантарджян Х.М., Коноплева М., Андрефф М., Лу Дж., Зуо З., Лутра Р., Медейрос Л.Дж., Буэсо-Рамос К.Э. Молекулярная характеристика острого миелоидного лейкоза, положительного по хромосомам de novo в Филадельфии.Лимфома лейка. 2013. 54 (1): 138–44.
CAS Статья Google Scholar
Yao J, Douer D, Wang L, Arcila ME, Nafa K, Chiu A. Случай острого миелоидного лейкоза с транскриптом слияния e6a2 BCR-ABL, полученным после прогрессирования хронического миеломоноцитарного лейкоза. Leuk Res Rep., 2017; 7: 17–9.
PubMed PubMed Central Google Scholar
Попович С., Кайлер С., Дэвид М., Лафаге-Почиталофф М., Сэйнти Д., Моззиконачи М.Дж.Слияние E6a2 BCR-ABL с транскриптом с удаленным экзоном 5 BCR в положительном CML в Филадельфии, отвечающем на иматиниб. Лимфома лейка. 2005; 46: 1375–7.
CAS Статья Google Scholar
Шао X, Чен Д., Сюй П, Пэн М., Гуань С, Се П, Юань С, Чен Б. Первичный острый миелоидный лейкоз с положительной филадельфийской хромосомой: отчет о клиническом случае.
Медицина (Балтимор). 2018 ноя; 97 (44): e12949.
Артикул Google Scholar
Эрба HP. Поиск оптимальной комбинированной терапии для лечения впервые выявленного ОМЛ у пожилых пациентов, непригодных для интенсивной терапии. Leuk Res. 2015; февраль; 39 (2): 183–91.
CAS Статья Google Scholar
Рашворт С.А., Мюррей М.Ю., Зайцева Л., Боулз К.М., MacEwan DJ. Идентификация тирозинкиназы Брутона в качестве терапевтической мишени при остром миелоидном лейкозе. Кровь. 2014. 123 (8): 1229–38.
CAS Статья Google Scholar
Dupont M, Jourdan E, Chiesa J. Идентификация слияния E6A2 BCR-ABL в филадельфийско-позитивном CML. Лейкемия. 2000; 14: 2011–2.
CAS Статья Google Scholar
Colla S, Sammarelli G, Voltolini S, Crugnola M, Sebastio P. Giuliani N. Транскрипт BCR-ABL e6a2 при хроническом миелоидном лейкозе: связано ли это с агрессивным заболеванием? Haematologica. 2004; 89: 611–3.
PubMed Google Scholar
Hayette S, Tigaud I, Thomas X, French M, Perrin MC, Nicolini F, Michallet M, Magaud JP. Идентификация редкого слитого гена e6a2 BCR-ABL во время прогрессирования хронического миеломоноцитарного лейкоза: отчет о клиническом случае. Лейкемия. 2004. 18: 1735–6.
CAS Статья Google Scholar
Grégoire MJ, Latger-Cannard V, Staal A, Bologna S, Leotard B, Rault JP, Béry-Dexheimer M, Jonveaux P. Идентификация острой базофильной лейкемии, несущей редкий транскрипт e6a2 BCR-ABL.ActaHaematol. 2006; 116: 216–8.
Google Scholar
Burmeister T, Schwartz S, Taubald A, Jost E, Lipp T, Schneller F, Diedrich H, Thomssen H, Mey UJ, Eucker J, Rieder H, Gökbuget N, Hoelzer D, Thiel E.
