Автоматические выключатели башенных кранов
Автоматические выключатели (автоматы) предназначены для автоматического отключения электрических цепей в случае нарушения нормальных условий их работы (например, при перегрузке или коротком замыкании), а также для нечастой коммутации.
Автомат состоит из кожуха, коммутирующего устройства, дугогасительных камер, механизма управления и расцепителеи максимального тока. Кожух автомата выполнен из пластмассы и имеет основание, на котором непосредственно смонтированы все части автомата, и крышки. Коммутирующее устройство включает неподвижные и подвижные контакты. Неподвижные контакты укреплены на основании, а подвижные на общей изолирующей траверсе.
Автоматический выключатель А-3100:
Дугогасительные камеры расположены над контактами каждого полюса. Они имеют две щеки из изолирующего материала и несколько металлических пластин, укрепленных между щеками. Камеры укрепляются либо на неподвижном контакте, либо в крышке кожуха.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
Механизм управления состоит из рычажной системы, рабочих и вспомогательных пружин и приводной рукоятки, Коммутационное положение контактов автомата показывается положением рукоятки: во включенном положении она занимает крайнее — крайнее нижнее, а в отключен-
верхнее положение, в выключенном ном расцепителем — среднее.
На рис. 1, а автомат показан в отключенном положении после срабатывания расцепителя максимального тока. Для подготовки автомата к включению рукоятку следует переместить вниз, чтобы фигурная деталь повернулась и своим нижним концом вошла в зацепление с зубом рычага.
Положение рычагов механизма управления показано для этого состояния на рис. 1, б. Для включения автомата его рукоятку перемещают в крайнее верхнее положение. Яри этом изменяется направление действия пружины. Рычаги поворачиваются относительно друг друга, перемещаются вверх от мертвого положения (рис. 86, в) и замыкают контакты автомата.
Автомат отключается при срабатывании расцепителей максимального тока. По принципу действия расцепители бывают: тепловыми, электромагнитными и комбинированными, состоящими из последовательно включенного теплового и электромагнитного расцепителей.
Основным элементом теплового расцепителя является биметаллическая пластина. Нагреваясь под действием проходящего через нее тока перегрузки, пластина изгибается. Ее свободный правый конец перемещается вниз и, преодолевая усилие пружины, поворачивает рычаг. Зуб рычага выходит из зацепления с фигурной деталью. Под действием пружины фигурная деталь поворачивается вокруг своей оси на некоторый угол и изменяется положение рычагов.
Электромагнитный расцепитель состоит из катушки и сердечника. При возникновении тока короткого замыкания сердечник мгновенно втягивается в катушку. При этом рычаг поворачивается, освобождает от зацепления с зубом фигурную деталь и автомат отключается без выдержки времени.
На башенных кранах применяют автоматы с комбинированными расцепителями. Автоматы включают в линию питания крана от внешней сети для защиты от перегрузки и токов короткого замыкания, а на кранах КБ автоматы применяют также для защиты цепи управления.
—
Автоматические выключатели (автоматы) предназначены для автоматического отключения электрических цепей при нарушении нормальных условий их работы (перегрузка, короткое замыкание), а также для нечастой коммутации цепей.
На башенных кранах автоматы используют для защиты силовых цепей, цепей управления и рабочего освещения и для защиты электродвигателей с короткозамкнутым ротором.
Контакты автомата включаются в каждую линию цепи. Последовательно с контактами в автомате включены расцепители максимального тока. По принципу действия расцепители разделятся на следующие типы:
— тепловые, срабатывающие с обратно зависимой от тока выдержкой времени при перегрузке и коротких замыканиях;
— электромагнитные, срабатывающие без выдержки времени при коротких замыканиях;
— комбинированные, срабатывающие с обратно зависимой от тока выдержкой времени при перегрузках и без выдержки при коротких замыканиях; комбинированный расцепитель состоит из последовательно включенных тепловых и электромагнитных расцепителей.
Механизм управления автомата обеспечивает моментное замыкание и размыкание контактов, не зависящее от скорости движения рукоятки при ручном включении, а также моментное размыкание контактов при отключении расцепителем максимального тока.
Техническая характеристика автоматических выключателей А-3100
На башенных кранах устанавливают автоматические выключатели А-3100 (табл.
92), АП50 (табл. 93 и 94) й АК50 (табл. 95), Автоматы А-3100 рассчитаны на напряжение до 500 В переменного тока, АП50 — на напряжение до 220 В постоянного Тока и 380 В переменного тока частотой 50 Гц, автоматы АК50 на напряжение 220 В постоянного тока и 380 В переменного тока частотой 50 Гц.
Таблица 1
Исполнение автоматических выключателей АП50
Таблица 2
Техническая характеристика автоматических выключателей АП50\
Таблица 3
Техническая характеристика автоматических выключателей ЛК50
Примечания:
1. Выключатели АК50-МГ имеют электромагнитный расцепитель с гидравлическим замедлителем срабатывания для защиты в зоне перегрузок.
2. Выключатели АК50-М имеют электромагнитный расцепитель без замедлителя срабатывания.
Можно ли использовать трехфазный автомат для однофазной системы?
Например, автомат на 16 ампер используется, если площадь сечения медной токопроводящей жилы составляет 1,5 кв. мм. В бытовой сети 220 вольт такой автомат может выдерживать нагрузку 3,5 кВт.
Нагрузка на автомат в трехфазных сетях 380 вольт может составлять 18,2 кВт.
Можно ли использовать трехфазный автомат для однофазной системы?
Можно использовать одну из фаз трехфазного автомата для подключения однофазной нагрузки. При этом автомат будет защищать вашу нагрузку током 6А. Конструктивно трехфазные автоматы состоят из трех однофазных секций с одинаковыми параметрами защиты, т.
Что означает на автомате c16?
Автомат С16 – 16-амперный автомат, относящийся к категории выключателей средней мощности. Применяется для защиты сети от короткого замыкания, перегрузки, скачков напряжения. Может использоваться в качестве коммутационного аппарата (для включения или отключения нагрузки сети).
Что такое узо и автомат?
Защитные устройства, применяемые в электрической сети дома, предназначены для защиты проводки от возможных неисправностей. А значит – и для предохранения человека от поражения электрическим током. Распространенных устройств два – УЗО и автомат .
Какую нагрузку выдержит автомат на 25 ампер?
Соотношение номиналов АВ и мощностей потребителей
| автомат 220v, А | мощность, кВт | |
|---|---|---|
| 25 | 5,5 | 16,4 |
| 32 | 7,0 | 21,1 |
| 40 | 8,8 | 26,3 |
| 50 | 11,0 | 32,9 |
Какой автомат поставить на 6 квт?
Вот наиболее популярные модели проточных водонагревателей для городских квартир (6 кВт, 220 В, автомат защиты 32 А, рекомендованное сечение медного кабеля 4 мм2):
Как подключить 4 полюсный автомат?
Схема подключения автомата четырех полюсного
- автомат монтируется на вводе электричества в здание перед электросчетчиком.
- после счетчика фазные провода идут на однополюсные автоматы.
- нулевой провод (нейтраль) после прибора учета пускается на нулевую шину.
- заземление с ввода идет сразу на шину заземления.
Зачем нужен 4 полюсный автомат?
В электрических щитах, где разделены защитный ноль и рабочий ноль, как правило, для защиты трехфазной нагрузки используют четырехполюсные автоматы, а однофазной — двухполюсные.
Защитный ноль при этом конструируют в виде сплошной шины, которая нигде не прерывается, а автоматы размыкают одну или три фазы и рабочий ноль.
Какой автомат на 15 квт 380?
Для 15 кВт 3 фазы сколько ампер автомат должен быть на вводе электроустановки? В первую очередь, необходимо сказать, что автомат на 15 кВт в 3 фазы принимает напряжение в 380В. Следовательно, автомат на 15 кВт требует вводного автомата на 25А.
Какой автомат нужен на 7 квт?
| Вид подключения => | Однофазное | Трехфазное треугольником |
|---|---|---|
| Автомат 20А > | 4.4 кВт | 22.8 кВт |
| Автомат 25А > | 5.5 кВт | 28.5 кВт |
| Автомат 32А > | 7.0 кВт | 36.5 кВт |
| Автомат 40А > | 8.8 кВт | 45.6 кВт |
Какой автомат поставить на 2 квт?
| Вид подключения => | Однофазное | Трехфазное треугольником |
|---|---|---|
| Автомат 10А > | 2. 2 кВт | 11.4 кВт |
| Автомат 16А > | 3.5 кВт | 18.2 кВт |
| Автомат 20А > | 4.4 кВт | 22.8 кВт |
| Автомат 25А > | 5.5 кВт | 28.5 кВт |
Какой провод нужен для 2 квт?
Для питания приборов мощностью в 2 кВТ при напряжении 220 В достаточно медного провода сечением 0,75 мм2 , при напряжении в 380 В – сечение 0,5 мм2, если речь идет о скрытой проводке.
Как выбрать автомат на бойлер 2 квт?
Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт). При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.
Какой автомат лучше ставить на розетки?
Линия розеток – автоматический выключатель 16 ампер
Какой фирмы автоматы лучше?
Пользователи выделили Топ-4 брендов.
- 1 место – АВВ Компания вошла в рейтинг производителей автоматов для электропроводки в квартире на основании безопасности и надежности продукции.
- 2 место – Siemens.
- 3 место – General Electric.
- 4 место – Schneider Electric.
Какой автомат на сечение 4?
Сводная таблица для выбора автоматического выключателя для однофазной сети 220 В.
| Номинальный ток автоматического выключателя, А. | Мощность, кВт. | Сечение жил кабеля, мм2. |
|---|---|---|
| 16 | 0-2,8 | 1,5 |
| 25 | 2,9-4,5 | 2,5 |
| 32 | 4,6-5,8 | 4 |
| 40 | 5,9-7,3 | 6 |
Какие автоматы используются для освещения?
используют однополюсные автматы на 16 ампер (для групп розеток и для групп освещения). Обычно используют по 1 автомату на освещение и 1 автомату на розетки. В квартирах освещения в 2-3 комнатах ну максимум на 1 квт – это не более 5 Ампер. А порой даже ставят автомат на 16 ампер на освещение одной комнаты…
Какой должен быть вводной автомат в квартиру?
Двухполюсный вводной автомат является обязательным в частных домах, потому что возможна разность потенциалов между нулевым и заземляющим проводом.
Такой ВА является наиболее приемлемым вариантом. Теперь вы знаете, какой вводный автомат ставить в квартиру или в частный дом. Трехполюсный.
Какой автомат лучше поставить на входе в квартиру?
В большинстве случаев в жилых домах будет стоять автомат с буквой C. Он будет моментально срабатывать при 5-10 кратном увеличении силы тока от номинала. То есть автомат с номиналом 10 А вырубит сеть без задержки при значении силы тока 50-100 А.
Что лучше поставить на бойлер УЗО или дифавтомат?
С другой стороны, дифавтомат – это и есть УЗО и автоматический выключатель в одном корпусе. И он защищает линию от перегрузки, короткого замыкания и утечки тока. И, поскольку дифавтомат выполняет больше защитных функций линии, получается – это лучшее решение по сравнению с УЗО.
Какой автомат на 6 квадратов?
Приведу пример, например у нас сечение кабеля 6 кв.
при открытом способе его длительно-допустимый ток равен 50А, следовательно автомат нужно ставить на 40А; при скрытом способе его длительно-допустимый ток равен 34А, в этом случае автомат на 32А.
Какой кабель нужен для Тэна 6 квт?
При однофазном включении:
| Мощность электрокотла, кВт | Однофазный 220 В | Трёхфазный 280 В |
|---|---|---|
| Сечение жил кабеля для электрокотла разной мощности, мм2 | ||
| Электрокотел 6 кВт | 4 | 2,5 |
| Электрокотел 9 кВт | 10 | 2,5 |
| Электрокотел 12 кВт | – | 2,5 |
Сколько квт выдерживает 25а?
Выбор автоматов по мощности и подключению
| Вид подключения | Однофазное |
|---|---|
| Автомат 25А | 5.5 кВт |
| Автомат 32А | 7.0 кВт |
| Автомат 40А | 8.8 кВт |
| Автомат 50А | 11 кВт |
Какую нагрузку выдерживает трехфазный автомат 16 ампер?
Например, автомат на 16 ампер используется, если площадь сечения медной токопроводящей жилы составляет 1,5 кв.
мм. В бытовой сети 220 вольт такой автомат может выдерживать нагрузку 3,5 кВт. Нагрузка на автомат в трехфазных сетях 380 вольт может составлять 18,2 кВт.
Какой автомат поставить на кабель 6 квадратов?
Приведу пример, например у нас сечение кабеля 6 кв.
при открытом способе его длительно-допустимый ток равен 50А, следовательно автомат нужно ставить на 40А; при скрытом способе его длительно-допустимый ток равен 34А, в этом случае автомат на 32А.
Сколько 16 ампер?
Стандартные розетки рассчитаны на силу тока в 16 Ампер. Поскольку напряжение в сети составляет 220 Вольт, то максимальная мощность составляет 16 Ампер * 220 Вольт = 3 520 Ватт или 3,5 Киловатт.
Сколько киловатт выдержит трехфазный автомат?
Соотношение номиналов АВ и мощностей потребителей
| автомат 220v, А | мощность, кВт | |
|---|---|---|
| однофазный | трехфазный | |
| 2 | 0,4 | 1,3 |
| 6 | 1,3 | 3,9 |
| 10 | 2,2 | 6,6 |
Какой автомат поставить на 10 квт?
В частности, в современных городских многоквартирных домах с электроплитой выделенная мощность составляет от 10 до 12 киловатт, а на входе ставится автомат на 50 А.
Что значит 16 ампер?
Значение количества ампер в розетке
Номинальный ток – это значение тока, которое розетка способна пропускать при условии длительного режима работы. Стандартная бытовая розетка 220в 16а рассчитана на подключение электроприборов мощностью до 3,5кВт.
Сколько идет ампер на 1 квт?
Сколько ампер в киловатте и сколько киловатт в ампере
Верно для сети и обратное утверждение: в одном ампере 0,22 кВт, потому что P = I*U = 1*220 = 220 Вт = 0,22 кВт.
Как узнать на какую мощность рассчитана проводка?
Чтобы определить, на какую мощность рассчитана Ваша проводка, посмотрите, что написано на ваших автоматах. Цифры в Амперах на каждом автомате соответствуют величине тока, который он способен пропустить. Эта величина тока связана с потребляемой мощностью Ваших приборов.
Что значит автомат на 16 ампер?
Номинальное напряжение электрического тока для автомата С16 равно 16-ти амперам (А). Это означает, что устройство способно продолжительное время осуществлять передачу тока, сила которого составляет 16 А (или меньше) без перегрузок и отключений.
Какой нужен автомат для 6 киловатт?
Вот наиболее популярные модели проточных водонагревателей для городских квартир (6 кВт, 220 В, автомат защиты 32 А, рекомендованное сечение медного кабеля 4 мм2):
Какое сечение медного провода нужно для 6 квт?
Соответственно для качественной работы техники необходим провод, выдерживающий нагрузку от 6 кВт. Оптимальным вариантом будет медный круглый провод, имеющий сечение 2,5 мм. с двойной изоляцией (ПВС 2×2,5). Также для мощности в 6 кВт подойдет медный круглый провод со скрученными жилами и двойной изоляцией (ШВВП 2×2,5).
Какие автоматы на какое сечение?
Сводная таблица для выбора автоматического выключателя для однофазной сети 220 В.
| Номинальный ток автоматического выключателя, А. | Мощность, кВт. | Сечение жил кабеля, мм2. |
|---|---|---|
| 16 | 0-2,8 | 1,5 |
| 25 | 2,9-4,5 | 2,5 |
| 32 | 4,6-5,8 | 4 |
| 40 | 5,9-7,3 | 6 |
Какой автомат на 4 квт?
Номинальный то автомата должен быть больше рабочего – выбираем автомат на 25А.
Таким же образом рассчитываем номинал автомата для подключения, например, трехфазного электродвигателя мощностью 4 кВт: 4 умножаем на 3 получаем 12А -рабочий ток, выбираем автомат на 16А .
Какой автомат на 15 квт 3 фазы?
Для 15 кВт 3 фазы сколько ампер автомат должен быть на вводе электроустановки? В первую очередь, необходимо сказать, что автомат на 15 кВт в 3 фазы принимает напряжение в 380В. Следовательно, автомат на 15 кВт требует вводного автомата на 25А.
Какой автомат поставить в частный дом?
Для обеспечения защиты дома от возгорания электропроводки и пожара необходимо обязательно установить автомат.
…
Выбор автомата по селективности
- 10А – для приборов системы освещения;
- 16А – для розеток;
- 25А – для очень мощных электроприборов;
- 32А – для электрической плиты;
- 40А – для основного выключателя.
Как определить Ампераж автомата?
Чтобы узнать силу тока (I), нужно максимальную мощность (P) поделить на напряжение (U).
И так, значение I в пике составит: 2400Вт / 220В = 10,9 А. Берем ближайший номинал – 10А.
Сколько киловатт выдержит медный провод 4 квадрата?
Потребляемая мощность, кВт и токовая нагрузка, А.
| Сечение токопроводящей жилы, кв.мм | Медные жилы, проводов и кабелей | |
|---|---|---|
| ток, А | мощность, кВт | |
| 1,5 | 19 | 10,5 |
| 2,5 | 27 | 16,5 |
| 4 | 38 | 19,8 |
Сколько ватт в одну розетку?
Для наших отечественных розеток такой расчет будет выглядеть так: 6,3А * 220V = 1386 Вт. Таким образом, суммарная мощность приборов, которые можно одновременно подключить в одну розетку не должна превышать 1386 Вт.
Какое сечение кабеля нужно для 24 квт?

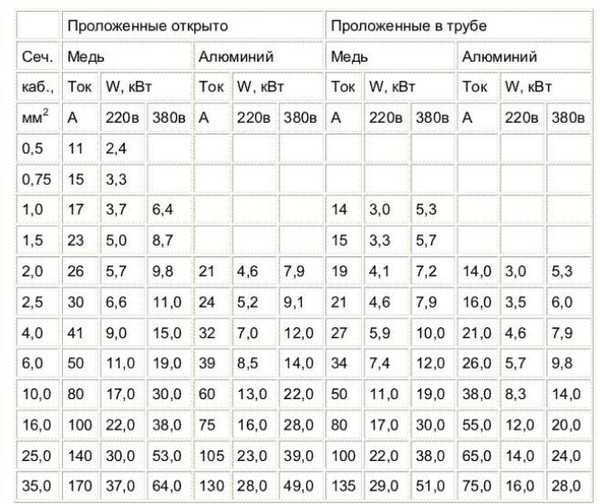

Расчет сечения кабеля по мощности, силе тока
| Сечение S, кв. мм | Силовой кабель, проложенный в трубе | |
|---|---|---|
| 10 | 50 | 14 |
| 16 | 80 | 20 |
| 25 | 100 | 24 |
| 35 | 135 | 28 |
Какой автомат поставить после счетчика?
17.
11 После счетчика, включенного непосредственно в питающую сеть, должен быть установлен аппарат защиты возможно ближе к счетчику, но не далее чем на расстоянии 3 м по длине электропроводки. Если после счетчика отходят несколько линий, снабженных аппаратами защиты, установка общего аппарата защиты не требуется.
Как правильно выбрать автомат?
Как выбрать автомат для электропроводки Для того чтобы правильно выбрать автоматический выключатель, нужно прикинуть максимально допустимую токовую нагрузку сети (суммировать все приборы). Номинал автомата (цифра после буквы) не должен превышать этого значения.
