Анод катод: что это такое, плюс или минус, определяем полярность

Анод — ОКСИ Про

Анод – это электрод прибора, который присоединяется к положительному полюсу необходимого источника питания. При этом электрический потенциал анода является положительным по отношению к потенциалу указанного катода. Во всех процессах электролиза анод – это электрически положительный полюс, на котором происходят окислительно-восстановительные реакции. Получается, что результатом этих операций может быть разрушение анода. Это используется, например, при электрорафинировании металлов.

В металлургии используется анод для гальваники для того, чтобы наносить на поверхность изделий слой металла электрохимическим способом или для электрорафинирования. При этом процессе металл с примесями полностью растворяется на аноде, а потом осаждается в чистом виде на катоде.

В основном распространены аноды из цинка, которые могут быть литыми, сферическими, катаными. Причем последние используются чаще всего. Кроме того, берут аноды из никеля, меди, олова, бронзы, кадмия, сплава сурьмы и свинца, серебра, платины и золота. А вот из кадмия аноды почти не используют, что обуславливается их экологической вредностью. Анод из драгоценных металлов используют для того, чтобы повысить коррозионную стойкость, улучшить эстетические свойства предметов, а также для других целей. Кроме того, они пригодятся и для того, чтобы повысить электропроводность изделий.

В вакуумных электронных приборах анод – это специальный электрод, который способен притягивать к себе любые летящие электроны, которые испущены катодом. В рентгеновских трубках и электронных лампах он имеет такую конструкцию, когда полностью поглощает все электроны. В электронно-лучевых трубках аноды являются элементами электронной пушки, которые поглощают только часть летящих электронов, формируя при этом электронный луч после себя. В полупроводниковых приборах электроды, которые подключаются к положительному источнику тока, когда прибор открыт, то есть он имеет небольшое сопротивление, называют анодом, а тот, что подключен к отрицательному полюсу, соответственно, – катодом.

Знак анода и катода

В специальной литературе часто можно встретить самое разное обозначение знака анода: «+» или «-». Это определяется особенностями рассматриваемых процессов. К примеру, в электрохимии считают, что катод – это электрод, на котором протекает процесс восстановления, а анод – это электрод, на котором протекает процесс окисления. При активной работе электролизера внешний источник тока обеспечивает на одном электроде  избыток электронов и здесь происходит восстановление металла. Этот электрод является катодом. А на другом электроде, в свою очередь, обеспечивается недостаток электронов и происходит окисление металла, и его называют анодом.

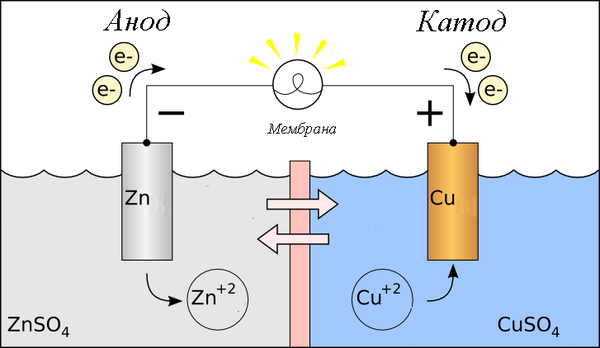

При работе гальванического элемента, на одном из электродов избыток электронов обеспечивается уже не внешним источником тока, а именно реакцией окисления металла, то есть здесь отрицательным будет уже анод. Электроны, которые проходят через внешнюю цепь, будут расходоваться на протекание реакции восстановления, то есть катодом можно назвать положительный электрод.

Исходя из такого толкования, для аккумулятора аноды и катоды меняются местами в зависимости от того, как направлен ток внутри аккумулятора. В электротехнике анодом называют положительный электрод. Так электрический ток течет от анода к катоду, а электроны – наоборот.

Как определить катод и анод + описание

Как определить катод и анод + описание

Среди терминологии в сфере электрики встречаются такие понятие, как катод и анод. Это может касательно источников питания, химии, физики и гальваники. Термин может встречаться еще и в вакуумной и полупроводниковой электронике. Им можно обозначать выводы или даже контакты устройства, а еще, каким электрическим знаком они будут обладать.

В данной статье вы узнаете о том, что это такое, а еще как определить катод и анод в диоде, электролизере, у батарейки, где в них плюс, а где минус.

Содержание:

Гальваника и электрохимия

В сфере электрохимии есть пару основных разделов:

• Элементы гальваники – производство электрической энергии благодаря счету химической реакции. К подобным элементам можно отнести аккумуляторы и батарейки. Их также часто называют химическим токовым источником.
• Электролиз – воздействие на реакцию химического типа электрической энергией, иными словами – посредством источника питания запускается определенная реакция.

Предлагаем рассмотреть окислительно-восстановительные реакции в элементах гальванического типа, и тогда такие процессы происходят на его электродах?

• Анод – электрод, и на нем есть окислительная реакция, а именно он будет отдавать электроны. А вот электрод, на котором будет происходить окислительная реакция называется восстановлением.
• Катод – электрод, на котором будет протекать реакция восстановления, а именно он будет принимать электроны. Электрод, на котором будет реакция восстановления – называется окислителем.

Отсюда возникнет вопрос – где минус, а где плюс у батарейки? Исходя из определения, у гальванических элементов анод будет отдавать электроды.

Обратите внимание, что в ГОСТе 15596-82 дано официальная формулировка наименований вывод источников тока химического типа, если кратко, то плюс будет только на катоде, а минус на аноде.

В таком случае будет рассматриваться протекание электричества по проводнику внешних цепей от окислителя (то есть катода) к аноду, а именно к восстановителю. Так как электроны в цепи будут течь от минуса до плюса, а электричество наоборот, и в таком случае катод будет являться плюсом, а анод минусом. Кстати, ток всегда будет втекать в анод.

Подробности

Процесс электролиза или заряда аккумулятора

Такие процессы походи и обратные гальваническим элементам, так как тут не энергия попадает за счет реакции химического характера, а даже наоборот – химическая реакция будет происходить благодаря внешнему источнику электричества. В таком случае плюсом источника питания все еще будут называть катодом, а минус анодом. А вот контакты заряжаемого элемента гальваники или электроды электролизера уже способны носить противоположные наименования, и следует разобраться, почему.

Важно! При разряде элемента гальваники элемента анод является минусом, а катод плюсом, при зарядке все будет наоборот.

Так как ток от положительного вывода источника питания будет поступать на положительный вывод аккумулятора – последний кстати уже не сможет быть катодом. Ссылаясь на сказанное выше, можно сделать выводы, что в таком случае аккумуляторные электроды при зарядке символически меняют местами. В таком случае через электрод заряжаемого элемента гальваники, в который втекает ток электричества, называют анодом. Итак, при зарядке плюс аккумулятора станет анодом, а минус будет катодом.

Гальванотехника

Процессы металлического осаждения в результате реакции химического типа под действием электрического тока (при процессе электролиза) называют гальванотехникой. Получается, что мир начал получать золоченные, посеребренные, хромированные или даже покрытые иными металлами украшения, а еще детали. Такой процесс применяют в роли декоративных, а еще в прикладных целях – для того, чтобы улучшать устойчивость к коррозии разных узлов и механизмов агрегатов. Метод работы действия установок для нанесения покрытия гальванического типа будет лежать в применении растворов солей элементов, которыми станут покрывать деталь, в роли электролита.

Определить, где анод, а где катод в гальванике тоже важно. Именно в этом случае анод будет являться электродом, к которому подключаются положительный вывод источника питания, а получается, катод в таком случае станет минусом. При этом металл будет осаждаться (восстанавливаться) на минусовом электроде (речь идет про реакцию восстановления). Получается, что есть вы желаете изготовить позолоченное кольцо собственноручно – подключите к нему отрицательный вывод блочка питания и поместите в емкость с требуемым растворителем.

В электронике

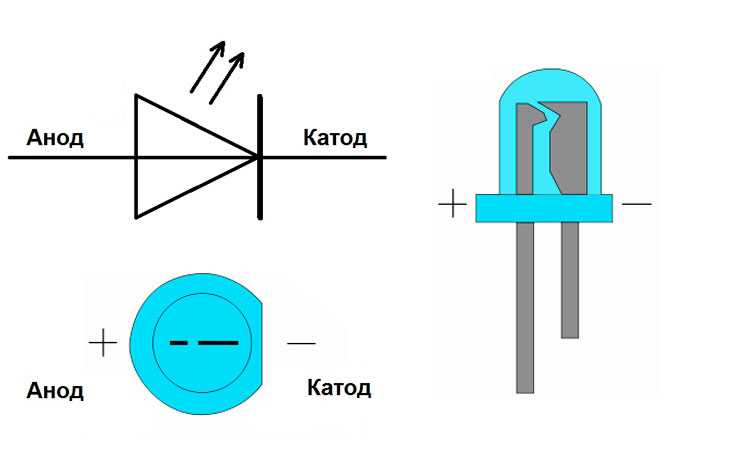

Ножки или электроды полупроводниковых, а еще вакуумных электронных устройств крайне часто называют катодом и анодом. Предлагаем рассмотреть условное обозначение графического типа полупроводникового диода по схеме. Как видите, анод у диода подключают до плюса батареи. Он так называется по той причине – в такой вывод у диода в любом случае будет втекать ток. На настоящем элементе на катоде будет маркировка в воде точки или полоски. Со светодиодом все аналогично, и на 0.5 см светодиодах внутренности видны через колбу. Та половина, что больше является катодом. Аналогичным образом будет обстоять ситуация даже с тиристором, назначение вывод и однополярное использование таких трехногих компонентов делает его управляемым диодом.

У диода вакуумного типа анод тоже обычно подключается до плюса, а катод к минусу, как изображена на схеме. Хотя при приложении напряжения обратного типа – названия элементов не поменяются, несмотря на протекание электрического тока в обратном направлении, пускай даже и незначительного. С пассивными элементами, а именно конденсаторы и резисторы, дела будут обстоять иначе. У резистора не будет выделять отдельно аноды и катоды, ток в нем может начать протекать в любом направлении. Вы сможете давать любые название для его выводов, и все зависит от ситуации, а также рассмотренной схемы. У простых неполярных конденсаторов все точно также. Реже подобное разделение по наименованиям контактов будет наблюдаться в электролитических конденсаторах.

Заключение

Итак, важно подвести итоги, отвечая на вопрос – как запомнить, где плюс, а где же минус у анода и катода? Есть удобное мнемоническое правило для электролиза, аккумуляторного заряда, гальваники и приборов полупроводникового типа. У таких слов с аналогичными наименованиями одинаковое количество букв, что показано ниже. Во всех случаях, которые перечислены выше, ток будет вытекать из катода, а втекать будет в анод. Пусть вас не сбивает с толку постоянная путаница «Почему, когда у аккумулятора при заряде катод становится отрицательным, а при обычных обстоятельствах он положительный?».

Следует помнить о том, что у всех элементов электроники, а еще гальванике и электрозиров – в общем у вас энергетических потребителей анодом можно называть вывод, который подключают к плюсу. На этом отличия закончатся, и теперь вам будет проще разбираться что минус, что плюс между выводами устройств и элементов. Напоследок следует посмотреть полезные видеоролике по теме статьи. Теперь вы точно знаете, что такое катод и анод, а еще запомнить их весьма быстро. Надеемся, эта информация была для вас интересной, а еще полезной.

Рейтинг

( 2 оценки, среднее 3 из 5 )

0 5 063.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Как определить анод и катод

Как определить анод и катод

Как определить анод и катод
Джон Денкер

*   Содержание

• 1  Определение
• 2  Некоторые примеры
• 3 Обсуждение
• 4 Сводка
• 5  Номер по каталогу

1  Определение

• Определение: анод устройства — это клемма, через которую проходит ток от снаружи. Катод устройства — это клемма, на которой ток вытекает. Это показано на рисунке 1.

  Рисунок 1. Анодный и катодный токи

  Полезным мнемоническим знаком является ACID : Anode Current Into Device. По течению мы означает положительный условный ток. Так как электроны отрицательно заряженный, положительный ток течет так же, как вылетают электроны.

  Вот и все.

2  Некоторые примеры

Наше определение легко и правильно применимо к любой ситуации, которую я могу думать (за одним отвратительным исключением, как обсуждалось в пункте 11 ниже).

1. Гальванические элементы и батареи.
2. Горячий катод в электронно-лучевой трубке, установленный в телевизор старого образца или осциллограф.
3. Горячий катод в лампе электронного усилителя («Fleming клапан»).
4. Горячий катод в рентгеновской трубке, как показано на рисунке 2.
5. Вращающийся анод в рентгеновской трубке, как на рисунке 2.

   Рисунок 2: Рентгеновская трубка

6. Светодиодная матрица с общим анодом, такая как 7-сегментная цифровая матрица, хотя это не оптимальная терминология по причинам, обсуждаемым в пункт 8.
7. Жертвенный анод в лодке; см. позицию 16.
8. Анодная и катодная пластины (а также анодный раствор) в электролитическая рафинирующая ячейка; см. пункт 9.

Важно отметить, что наше определение прекрасно применимо к таким вещам, как аккумуляторная батарея, у которой нельзя идентифицировать анод и катод пока вы не увидите, как работает устройство, как описано в пункт 6.

Наше определение также прекрасно применимо в тех случаях, когда оно относительно легко отличить анод от катода «просто посмотрев» на обсуждается в пункте 7.

Существует одно неприятное исключение, как описано в пункте 11 ниже.

3 Обсуждение

1.

Наше оригинальное, проверенное временем определение. Это согласуется с этимологией, как обсуждалось в пункте 17. Другого разумного определения нет. Я видел несколько попыток определения, но если они не были эквивалентны нашему определению (как приведенные в разделе 1), они были гротескно усложнены, неправильно, или и то, и другое.

2.

По устоявшемуся соглашению (возвращаясь к Бен Франклин), когда мы говорим о текущий мы имеем в виду обычный положительный ток. В металлических проводах ток переносится по электронов движутся в направлении, противоположном току. Этот усложняет понятие тока, но это необходимо, поскольку электрон заряжен отрицательно.

3.

Для подавляющего большинства людей нет момент в запоминании значения анода и катода. Условия просто не очень полезны, если только вы не получите работу в области электрохимии лаборатория или какая-то сравнительно узкая специальность. Если когда-нибудь вы сделаете нужно знать значения, вы можете посмотреть их утром и забыть их снова в тот вечер.

4.

Обратите внимание, что когда мы говорим «входящий ток», мы имеем в виду текущий поступает в устройство из внешней цепи. Аналогично, когда мы скажем, выходной ток, мы имеем в виду ток, вытекающий из устройства к внешний контур. Мы относимся к устройству как к черному ящику, и мы решительно не говорят о том, какие токи текут внутри устройство. Эта терминология черного ящика является стандартной во всех отраслях техники и науки, если контекст явно не требует в противном случае.

Если вы настаиваете на том, чтобы заглянуть внутрь черного ящика, история становится более сложно, как вы можете видеть на рис. 2. Однако это не меняет ни буквы, ни духа определения, которое основан на поведении черного ящика, как он виден снаружи.

5.

Важно помнить, что анод/катод различие основано на токе, а не на напряжении. Анод/катод нет то же, что положительное/отрицательное или наоборот. Наглядный пример: для разряженной батареи положительный полюс является катодом, в то время как для той же перезаряжаемой батареи положительный вывод анод.

6.

Как надежное правило, имейте в виду, что анод и катод относятся к функции, а не к структуре. Есть много устройства, где было бы безумием постоянно маркировать структуры как анод или катод, потому что их функция время от времени меняется.

Аккумуляторные батареи являются распространенным и очень важным примером. как указано в пункте 5.

7.

Хотя анод и катод фундаментально определяется с точки зрения функция не структура, есть некоторые исключительные устройства, где функция по существу заблокирована к структуре. В таком случае, пожалуй, допустимо маркировать структурирует как анод и катод, потому что только одно направление тока имеет смысл. В списке в разделе 2 все примеры кроме аккумуляторной батареи находятся в этом категория.

В любом случае имейте в виду, что эту категорию следует считать рискованное исключение, а не общее правило. Верное общее правило поясняется в пункте 6.

8.

Даже в тех случаях, когда можно идентифицировать определенный анод и катод, обычно более простые и лучшие способы обозначения клемм. В частности, для батарея (перезаряжаемая или нет), она обычная и разумная говорят о положительной клемме и отрицательной клемме. Для диода это условно и разумно говорить о P-допированной стороне и N-легированная сторона. В частности, для модуля светодиодного дисплея так называемый конфигурацию с общим анодом правильнее было бы назвать конфигурация с общей стороной P.

9.

Вот интересный и важный пример: рассмотрим электролитическое рафинирование металлов, таких как медь.

При нормальной работе через элемент протекает большой ток, навязывается извне. Ток проталкивается в ячейку в точке анод, а выводится на катод. Клеммы имеют маркировку в соответствии с их нормальной функцией, в соответствии с определением приведены в разделе 1.

В начале эксплуатации анодом является нечистая медь. В В конце операции катод представляет собой медь гораздо более высокой чистоты. Пытаться поиск анода в гугле грязь.

Если какой-нибудь умник временно изменит направление тока, обычный анод стал бы временным катодом и наоборот. Однако эта возможность настолько фантастична, что обычно даже не рассматривается. обдуманный. Клеммы маркируются в соответствии с их обычными функция.

Обратите внимание на контраст:

Ячейка электролитического рафинирования.

Обычная батарея

В ячейке рафинирования напряжение ячейки холостого хода, если таковое имеется, очень мал и совершенно не важен.

В аккумуляторе есть определенная положительная клемма и определенная отрицательная клемма.

Падение напряжения на ячейке примерно пропорционально электрический ток. Во время работы анод будет находиться в плюсе. напряжение относительно катода.

Падение напряжения на ячейке равно качественно одинакова, независимо от того, положителен ли ток, отрицательное или нулевое. Положительная клемма является катодом во время разряд, но это анод во время перезарядки.

10.

Во всех случаях можно использовать описательные термины приемник тока и источник тока как синонимы анода и катода. Описание обычно предпочтительнее жаргона.

11.

Можно купить набор стабилитронов. Увы, согласно установившемуся, но нелогичному соглашению, так называемая конфигурация с общим анодом конструктивно аналогична массив светодиодов с общим анодом в том смысле, что стороны, легированные фосфором, связаны вместе. Это мерзость, потому что при обычном использовании Zener, сторона, легированная P, находится там, где ток выходит, и логически должна быть называется катодом. Видимо кто-то был под ложным впечатлением этот анод / катод относился к структуре, а не к функции.

Вы никогда не должны использовать термины анод или катод для описания конструктивные части стабилитрона, по той же причине не следует используйте такие термины для структуры перезаряжаемой батареи. Анод и катод относится к функции, а не к структуре. Вместо этого вы должны обратиться к сторону, легированную P, и сторону, легированную N, и вы должны настаивать на том, чтобы другие делают то же самое.

Обратите внимание, что изменение маркировки на противоположное для массивов стабилитронов не решит проблему ни в каком фундаментальном смысле, потому что вполне разумные схемы, в которых – часть времени – Стабилитрон смещен в прямом направлении, так что его проводимость такая же, как у любого другой диод. Это та же самая ситуация, с которой мы сталкиваемся в связи с перезаряжаемыми батареями: если вы прикрепите постоянный анод/катод ярлыки к структуре, вы будете неправы, по крайней мере, часть времени.

Термины «анод» и «катод» должным образом относятся к функции, а не к структуре.

12.

Электрохимическое следствие: В любом электрохимическом ячейке, на аноде идут реакции окисления, а восстановления реакции идут на катоде. (Если вы не знаете, что это означает, не беспокойтесь об этом.) Это включает в себя зарядку аккумуляторов (анод=положительный), а также аккумуляторы разряжаются (анод=отрицательный). Это следствие, вытекающее из нашего определения, и с общепринятой точки зрения, что клетка — это черный ящик, а все внешнее по отношению к клетке есть внешняя цепь.

Ситуация представлена ​​в следующей таблице:

		charging		discharging
− plate:		cathode being reduced		anode being oxidized
+ пластина:		анод окисленный		катод восстановленный

13.

Сделаем небольшое исключение для черного ящика. точки зрения и рассмотрим, что происходит внутри электрохимической ячейки. Внутри клетки катионы (положительно заряженные частицы) движутся к катод вносит положительный вклад в условный ток внутри ячейки , как показано на рисунке 3. Точно так же анионы (отрицательно заряженные частицы), движущиеся к аноду вносить положительный вклад в условный ток внутри ячейка . На рисунке не показаны анионы. Правило анионы к аноду, катионы к катоду применяются только внутри клетки. Этого правила требует тот факт, что ток подчиняется закону сохранения закон; ток, втекающий в ячейку на аноде, должен протекать через ячейки, а затем на катод. Вне клетки течет ток к аноду; внутри ячейки ток течет от анода. (Кстати, обычно считается, что вне клетки нет подвижные анионы или катионы, просто электроны, переносимые металлическими проводами в внешняя цепь.)

Рисунок 3. Анод и катод: внутри Черный ящик

Говоря об ионах, нужно помнить, что катионы положительно заряжен. Мнемоника для катионов состоит в том, чтобы рассматривать «t» как знак плюс: ca+ion. Между тем, мнемоника для анионов является чем-то вроде аббревиатура: отрицательный ион = анион.

Запоминая правило катионов к катоду, нужно помнить что внутри клетки катионы идут к (а не от) катоду: ca+ионы +о ка+ходе. Соответствующее правило анионов к аноду одинаково действительно, но вам нужно больше работать, чтобы помнить, что анионы идут в (не от) анода.

Пожалуйста, помните, что правило катионов к катоду подлежит несколько предостережений. В лучшем случае это химическое следствие реального определение. Это никак не может служить определением катода, потому что катод хорошо определен для всех видов устройств, которые не имеют подвижных катионов, т.е. полупроводниковые диоды, электронно-лучевые трубки и так далее. Еще одно предостережение заключается в том, что это правило применяется к тому, что происходит внутри клетки, тогда как для большинства целей (включая определение анода/катода) является общепринятым и уместным на свойства черного ящика, как видно снаружи. (Похожий вопросы возникают в пунктах 14 и 16.)

14.

Существует небольшая вероятность путаницы при Думая о электронно-лучевых трубках и рентгеновских трубках, из-за искушение отклониться от точки зрения черного ящика. (Похожие проблемы возникают в п. 13 и п. 16.) В Рентгеновская трубка, внутри устройства происходит интересная физика, тогда как определение анода выражается в терминах обычного ток, протекающий во внешний терминал, протекающий в черный ящик снаружи. Помните, снаружи устройства мы видим позитив условный ток, выходящий из катода и входящий в анод в соответствии с нашим определением, как показано на рисунке 1 в разделе 1. Правило ACID: Anode Ток в устройство. (Если мы заглянем внутрь устройства, мы увидим электроны течет из катода, но это только следствие определение, а не определение отдельно .)

15.

Существует еще больше путаницы, если вы пытаетесь объяснить или определить анод/катод с точки зрения электрохимии. клетки, хотя бы потому, что очень-очень немногие понимают, как такие вещи работа. См. ссылку 1 и ссылки в ней. Как говорится идет, обучение идет от известного к неизвестному. Наше определение анод/катод, как указано в разделе 1, прост и удобен. Внутренний механизм батареи не прост. Это не имеет никакого смысла «объяснить» первое через второе.

Клеммы аккумулятора помечены как положительные и отрицательные. Они помечены по напряжению, а не по заряду или току. Это условно и вполне уместно, потому что положительный вывод остается на положительное напряжение (относительно другого терминала) в течение всего нормального условиях, в том числе когда батарея разряжается, перезаряжается или просто сидит там в равновесии без тока.

Напротив, как указано в пункте 5, было бы крайне неуместно маркировать клеммы аккумулятора как анод и катод. Это потому, что терминал, который является катодом во время разряда становится анодом при перезарядке… и не является ни анодом, ни катодом в равновесной (отсутствующей) ситуации.

Кроме того, нет смысла определять анод и катод с точки зрения электрохимия, потому что термины используются в самых разных ситуациях где нет электрохимии, в том числе полупроводниковой диоды, рентгеновские трубки и т.д.

16.

Лодки и другие конструкции, контактирующие с соленая вода может привести к ситуации, которая может привести к путанице про анод против катода. На первый взгляд может быть не очевидно что считается «черным ящиком» и что считается «внешняя цепь». Традиционная точка зрения такова:

• Вода и металлы, соприкасающиеся с водой, следует рассматривать как гигантская электрохимическая ячейка. Есть анионы и катионы вода внутри черного ящика.
• Конструкция лодки (или чего-либо другого) считается внешний контур. Нет ни анионов, ни катионов. Текущий переносятся электронами, текущими внутри металлов.

То есть принято считать лодку внешней по отношению к вода… хотя логичнее было бы думать о вода как внешняя по отношению к лодке. Это может показаться произвольным, но по крайней мере это согласуется с вышеупомянутым электрохимическим следствием (поз. 12), чтобы на аноде протекали реакции окисления, на катоде идут восстановительные реакции. Это приводит нас к полезная концепция жертвенный анод , который просто дешевый, легко заменяемый электрод, который помещается в воду и устроен так, чтобы иметь большое положительное напряжение по отношению к остальным лодка. Это делает все остальное на лодке катодом, в значительной степени уменьшение коррозии, поскольку большинство форм коррозии связано с окислением реакции. Другими словами, то же самое, внутри воды, высококоррозионные анионы, такие как OH ^– и Cl ^– , текут в сторону анод и вдали от всего остального, в соответствии с Правило анионов к аноду. Анод, конечно, быстро ржавеет, и необходимо время от времени заменять.

17.

Этимология: Слова анод и катод были введен в 1834 году Майклом Фарадеем по совету Уильяма Уэвелл, ученый-универсал и плодовитый мастер слов. Уэвелл немного понимал греческий и использовал его с пользой:

• Анод происходит от греческих корней ἀνά + ὀδός (что означает восходящий путь).
• Катод происходит от греческих корней κατά + ὀδός (что означает путь вниз).

Никогда не следует придавать слишком большое значение этимологии, потому что значения могут дрейфовать со временем. Действительно ἀνά и κατά отошли от своих древних корней. Однако ὀδός нет, и это ключ. Английские слова, когда они были придуманы, явно предназначались для описания потока, а не напряжения. Те же корни используются в других греческих и псевдогреческие термины на английском языке, например. анаболический, катаракта, одометр, и так далее.

4  Резюме

Я удивлен, что некоторые люди принимают концепцию, которая проста и неважным, сделать его излишне сложным и притвориться важным.

Имея дело с батареями, не думайте об аноде и катод; думайте с точки зрения положительного терминала и отрицательного терминала.

При работе с полупроводниковыми диодами не беспокойтесь об аноде и катод; подумайте о стороне, легированной фосфором, и стороне, легированной азотом.

Общее правило: Анод означает ток в черный ящик и катод означает ток из черного ящика. Стабилитроны дают стать отвратительным исключением, которого следует избегать, как чума.

Существует множество свидетельств того, что даже люди, называющие себя эксперты не могут правильно использовать терминологию анод/катод. В любой практической ситуации, всегда есть способ выяснить, как зацепить вещи без глубокого понимания анода по сравнению с катодом.

Термины «анод» и «катод» иногда удобны в ситуациях где только одно направление тока имеет смысл.

В других ситуациях обычно лучше избегать терминов анод и катод. Есть лучшие способы сказать то, что нужно сказать. Конструктивное предложение: лучше говорить о текущем (вместо электрода). Лучше говорить о том, что ток делает (а не то, чем «является» электрод).

5  Номера по каталогу

1.

Джон Денкер, «Как работает батарея»
www.av8n.com/physics/battery.htm
