[ЛАЙФХАК] Простая, Недорогая, но Мощная ТВ Антенна

Эфирное цифровое телевидение прочно вошло в нашу жизнь. Но вопрос приобретения качественной недорогой антенны всегда оставался актуальным. В нашей статье мы расскажем, как сделать антенну для цифрового телевидения своими руками, так называемый зигзаг Харченко. Эта антенна не уступает, а по многим параметрам и превосходит покупные аналоги. Также мы научим рассчитывать антенну под частоту канала, на котором в вашем регионе транслируется цифровое телевидение.

Содержание:

• Материалы для изготовления
  • Шаг 1. Рассчитываем антенну
  • Шаг 2. Изготавливаем антенну
  • Шаг 3. Проводим испытание
    • Телевизионная антенна для цифрового телевидения своими руками

Для того, чтобы сделать антенну, вам понадобятся:

• медная проволока ø3 мм;
• паяльник;
• нож;
• плоскогубцы;
• распределительная коробка;
• клеевой пистолет;
• антенный кабель и разъем;
• линейка, маркер;
• телевизор, для проведения испытания.

Шаг 1. Рассчитываем антенну

1

Принцип работы выбранного варианта антенны основывается на том, что периметр каждого из ее квадратов равен длине волны, на котором вещает цифровое телевидение.

2

Чтобы рассчитать длину волны, нужно разделить ее скорость (скорость света) на частоту (т.е. формула длины волны в метрах равна 300/частоту в МГц). Если сигнал передается на разных каналах, можно рассчитать антенну для среднего из них, т.к. антенна достаточно широкополосная.

3

В нашем примере мы изготовим антенну для телевизионного сигнала, передаваемого на частоте 690 МГц. Нетрудно посчитать, что длина волны ≈0,42 м, а значит, одна сторона квадрата равна 10,5 см.

Шаг 2. Изготавливаем антенну

1

Отрезаем и хорошо выравниваем кусок медной проволоки длиной 1 м.

Источник: https://youtu.be/3Azu6ILl-MI

2

Намечаем на проволоке восемь отрезков по 10,5 см.

Источник: https://youtu.be/3Azu6ILl-MI

3

Сгибаем проволоку по отметкам под углом 90 градусов, чтобы в результате получилось два квадрата, соединенных вершинами.

Источник: https://youtu.be/3Azu6ILl-MI

4

Откусываем лишнюю проволоку, оставив немного для спаивания.

5

Зачищаем место спаивания, а также смежные вершины квадратов – к ним будет припаиваться антенный провод.

Источник: https://youtu.be/3Azu6ILl-MI

6

Спаиваем концы проволоки. Это нужно делать достаточно мощным паяльником, чтобы хорошо прогреть проволоку в месте спаивания.

7

Зачищаем и залуживаем антенный кабель.

Источник: https://youtu.be/3Azu6ILl-MI

8

Подпаиваем центральную жилу к вершине одного квадрата, а оплетку – к вершине второго.

Источник: https://youtu.be/3Azu6ILl-MI

9

Так как антенна обычно используется на улице, защитим места пайки, поместив центральную часть антенны в распределительную коробку.

10

Срезаем коробку по нужной высоте.

Источник: https://youtu.be/3Azu6ILl-MI

11

Паяльником проделываем пазы под проволоку и антенный кабель.

Источник: https://youtu. be/3Azu6ILl-MI

12

Заливаем пустоты в коробке и места спайки термоклеем, надежно защитив их от непогоды.

Источник: https://youtu.be/3Azu6ILl-MI

13

Закрываем коробку. К другому концу кабеля подпаиваем антенный разъем. Хочу порекомендовать всем проверенные казино для айфон с игрой на реальные деньги.Выбирайте правильные казино на айфон из нашего проверенного списка и выигрывайте максимальные выигрышы в лучших казино для айфона Наша антенна готова.

Шаг 3. Проводим испытание

1

Размещаем антенну в предназначенном месте (оконный проем, как в примере, стена или крыша дома и т.д.).

2

Подключаем разъем к телевизору и запускаем автоматический поиск каналов. Как видите, изображение на экране четкое, без помех.

Источник: https://youtu.be/3Azu6ILl-MI

Телевизионная антенна для цифрового телевидения своими руками

Мощная самодельная антенна для цифрового телевидения своими руками

антенна для цифрового ТВ своими руками, как сделать антенну для цифрового телевизора из подручных материалов

Если очень хочется посмотреть телевизор, а телевизионная антенна не под рукой – сделайте ее самостоятельно. Сложного в ее конструкции нет ничего и уже через 5-10 минут вы сможете посмотреть любимые передачи. Ниже представлены инструкции 6 антенн для телевизора, которые своими руками можно собрать из подручных средств.

А если вы хотите попутешествовать, то хостел “Вежливый Лось” в Москве всегда к вашим услугам.

Краткое содержимое статьи:

• Из телевизионного провода
• Рамка
• Бабочка
• В виде восьмерки
• Из жестяных банок
• Восьмерка

Из телевизионного провода

Эта цифровая антенна в народе получила название «Петля».

Понадобится только коаксиал с штекером для телевизора, а дальше действуйте так:

1. Если провод подключен к неисправной антенне – оторвите ее.
2. Отмерьте примерно 40 сантиметров и с двух концов зачистите изоляцию. Аккуратнее, коаксиальный кабель состоит из внутренней жилы, оплетки и ПВХ оболочки – ее и нужно снять.
3. Соедините концы и прикрутите в кабелю с переходником.

На то, чтобы сделать антенну-петлю своими руками уйдет около пяти минут. В этом видео инструкция показана более наглядно.

Рамка

Более «продвинутая» самодельная антенна для цифрового телевидения. Понадобятся алюминиевые полосы (например, от банок) и сетка (можно воспользоваться арматурой для штукатурки, гриль-решеткой). Из инструментов: плоскогубцы, электродрель и метизы.

Сборка выглядит так:

• Сначала пластины нужно отрезать в размер и на концах сделать отверстие для болтов.
• Теперь соберите раму, как на картинке.

• В точках A и Б нужно прикрутить антенный кабель.
• Рамка крепится на рефлектор. Это и есть решетка гриль или армирующая сетка. Кстати, касаться друг друга они не должны – сделайте проставку из любого диэлектрика.

Часто сигнал оказывается слабым. В этом случае поможет усилитель.

Бабочка

Неплохая широкополосная антенна для цифрового ТВ, которая своими руками собирается за 10 минут. Понадобится тонкая медная проволока и любая деревянная доска. Ее схема выглядит так.

Теперь следуйте инструкции:

• Нужно отрезать 8 одинаковых кусков провода по 37,5 сантиметра для «крылышек» и еще 2 по 22 сантиметра для подключения.
• Зачистите провода вот так.

• Расположите их на доске таким образом.

• Сзади подключите гнездо. От него уже провод пойдет в сам ТВ.

В виде восьмерки

Отличная антенна из кабеля для цифрового ТВ, которую изобрел еще советский инженер Харченко. Работает в широком диапазоном спекте, ловит практически все.

Антенны для цифрового телевидения работает интересно: Сигнал может отсутствовать полностью, либо быть очень хорошим. Причем если он есть, то качество очень достойное.

Конструкционно – это биквадрат. В качестве тела подойдет любой токопроводящий длинный элемент: спица от велосипеда, тонкий стальной пруток. Лучше всего получается из медного прутка с сечением от 3-4 квадратов.

Перед тем, как сделать антенну для цифрового ТВ, нужно провести расчет. Вот картинка с размерами.

Отрезок В1 равен длине волны, деленной на 4. Узнать это весьма просто, и для начала необходимо выяснить частоту конкретно в вашем регионе. Вот карта цифрового покрытия Российской Федерации. Найдите необходимый регион и посмотрите частоту в МГц.

Можно использовать следующие расчеты. Допустим, в Москве вещание в пакете PTPC-1 происходит на частоте 546 МГц. Теперь необходимо произвести расчет: 300/МГц в вашем регионе. Получается 300/546= 0,546. То есть длина волны равна 0,54 метра. Если разделить это число на 4, получится 13,5 сантиметров – вот какой длины должен быть отрезок В1.

Теперь можно приступать к сборке антенны для цифрового телевидения DVB T2 своими руками:

• Для начала нужно придать кускам медной проволоки форму квадрата. Лучше сделать это в тисках, чтобы не допустить заломов.
• Когда получилось 2 квадрата, их нужно соединить друг с другом. Лучше всего для этого подходит пайка.

• Осталось только подкрутить телевизионный кабель и можно устанавливать ее на свое место.

Если хочется, чтобы комнатная антенна Харченко работала лучше, можно подключить ее с усилителем, а сзади поставить рефлектор из решетки. Это значительно улучшит качество сигнала.

Из жестяных банок

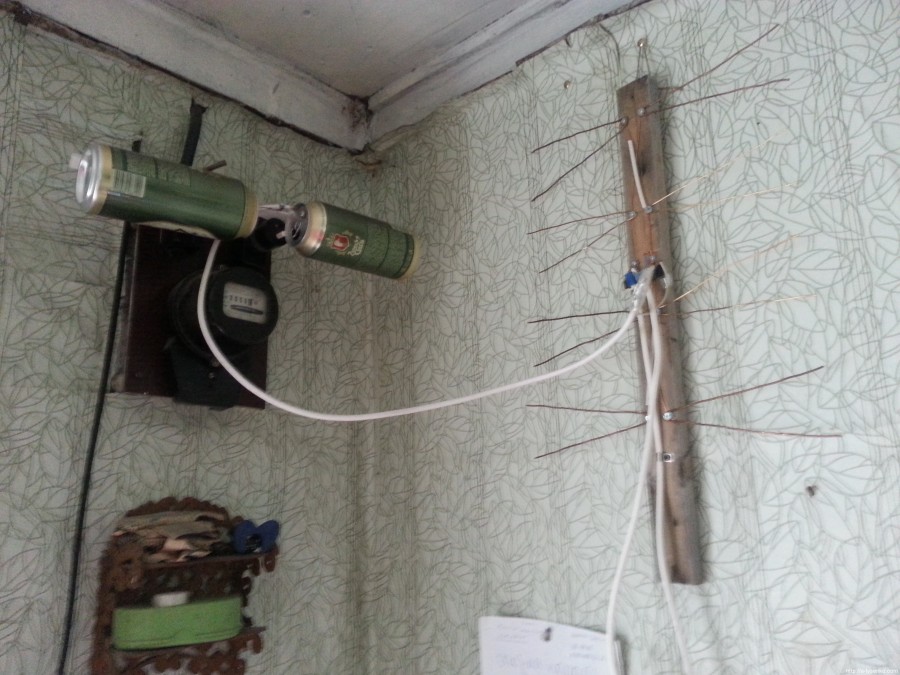

Экстравагантная антенна «баночного типа», которой самое место на даче. В собранном состоянии выглядит так и говорить о хорошем качестве не приходится. Все-таки собирается она из мусора, который для приема сигнала ТВ мало пригоден, но посмотреть телевизор вы сможете.

Впрочем, если рядом стоит вышка и преград, вроде деревьев или многоэтажек не будет, сигнал будет сносным.

Для нее понадобится:

Пара банок от пива или газировки.  Шурупы и шуруповерт.  Медная проволока. Пара деревянных палочек.  Скотч, лейкопластырь или изолента.  Телевизионный провод со штекером.

Сначала соберите каркас из палочек. Конструкция должна походить на букву «Т» или крестик. А далее можно приступать к сборке:

1. В центре дна сделайте дырки для шурупов.
2. Снимите с кабеля изоляцию на 3 длины баночки. Аккуратно – не повредите экран.
3. Поставьте баночки крышками друг к другу и вытяните через них провод. Кончики закрепите с помощью шурупов.
4. Выходящие концы закрепите проволокой и закройке изолентой – это будет дополнительный экран.
5. Скотчем «антенну» закрепите на каркасе и подкрутите телевизионный кабель.

По сути, антенна уже готова, осталось только найти оптимальное расстояние. Для этого подключите провод к телевизору и начините сдвигать и раздвигать банки в разные стороны, пока не поймаете хороший сигнал.

Восьмерка

Напоследок стоит рассмотреть, как сделать антенну для телевизора своими руками из подручных средств. Понадобится коробка, проволочка, коаксиальный провод, ЭПСН и пищевая фольга.

Когда все готово – приступайте:

• Донышко коробки намазывается ПВА и прокладывается фольгой – это будет отражатель.
• Коробку нужно “замуровать” скотчем, чтобы она случайно не открылась.
• На крышку положите 2 ушка из проволоки и закрепите изолентой или скотчем.

• Зачистите концы петель вот так.

• Теперь нужно подготовить телевизионный кабель. Зачистите его концы и припаяйте к выводам восьмерки. Скрутка здесь не подойдет – ухудшится сигнал.



Все, теперь поставьте антенну на улицу и подключите к телевизору.

Помогите проекту, поделитесь в соцсетях 😉



шагов по сборке наружной телевизионной антенны своими руками Хотя он тратит большую часть своего времени на редактирование и исследования, иногда он подрабатывает тестировщиком продуктов, особенно интересными вещами, с которыми он сталкивается.

Соберите наружную телевизионную антенну своими руками за 5 шагов

Сделать телевизионную антенну проще, чем многие думают. Используя дешевых и доступных материалов  , вы можете построить наружную телевизионную антенну, которая улучшит прием телевизионных сигналов.

Выполнив пять простых шагов, вы можете создать наружную телевизионную антенну из вешалок ,  меди ,  и дерева . Вы можете выполнить этот проект в 90 019 во второй половине дня 90 020, в зависимости от того, насколько вы опытны в бриколаже.

Если вы хотите  перестать платить за кабельное  , но по-прежнему хотите проводить вечера за просмотром телевизора с семьей или иметь возможность смотреть новости ночью, наружная ТВ-антенна   – это фантастический и недорогой вариант .

Необходимые материалы и инструменты

Вероятно, большинство материалов, необходимых для этого проекта, можно найти у себя дома. Однако, если вам чего-то не хватает, вы можете дешево купить их в местном хозяйственном магазине.  В этом методе для крыльев используются плечики  , но вы также можете использовать медную, алюминиевую или стальную проволоку любого типа, если она

не имеет покрытия или оболочки .

Вам понадобятся следующие материалы, чтобы сделать наружную телевизионную антенну своими руками:

• Кусок дерева около длиной 3 фута и шириной 1 дюйм.
• 10 винтов и подходящих шайб.
• 8 проволочных плечиков.
• Медный провод 14 калибра.
• Коаксиальный кабель.
• Балун/трансформатор, также известный как согласующий трансформатор Ома.

Для сборки наружной телевизионной антенны своими руками можно использовать любой тип дерева, но сосна — отличный выбор для наружных проектов, поскольку она устойчива к усадке. Убедитесь, что кусок дерева достаточно глубоко  для засверливания винтов. Также стойка для наружной антенны не должна быть слишком длинной, особенно если вы хотите поставить ее на крышу.

Когда у вас есть материалы, убедитесь, что у вас есть нужные инструменты наготове . Вам понадобятся кусачки, рулетка и маркер, электрическая отвертка или дрель и плоскогубцы.

Собрав инструменты и материалы, вы также должны подготовить свое рабочее место. Любой вид бриколажа намного проще, если у вас есть чистое и открытое пространство  для реализации проекта. Если у вас нет рабочего места в гараже, вы можете просто убрать свой кухонный стол. Убедитесь, что маленькие дети и домашние животные не находятся в зоне действия дрели и кусачек.

Сборка антенны

Теперь вы готовы собрать своими руками наружную телевизионную антенну.

1. Вставьте винты

Прикрепите винты и шайбы в два ряда  вдоль деревянной детали. Очень важно правильно разместить их, потому что вам нужно будет прикрепить вешалки к винтам. Размеры между винтами варьируются в зависимости от размера куска дерева. Самое главное, чтобы оба ряда должен быть симметричен .

Для обеспечения симметрии измерьте и отметьте места перед сверлением. Оставьте примерно 5 дюймов между каждым винтом и 1,5 дюйма между рядами, а также небольшое пространство между винтами и краем.

Затем поместите шайбы в каждую точку и осторожно вставьте винты. Однако не просверливать винты полностью, оставляя небольшое пространство между головкой винта и шайбой.

2. Прикрепите и закрепите проволочные подвесы

Для этого шага вам понадобятся два длинных отрезка проволоки. Чтобы протянуть провод вдоль деревянного и винтов, начните с одного конца деревянного куска с первой парой шайб и винтов. Перекрестите провода  от первой пары винтов ко второй паре винтов, а затем протяните провода параллельно к парам винтов в середине.

Далее,  скрестите провода еще раз на другом конце, убедившись, что они пересекаются на обоих концах и остаются параллельными посередине .

Вкрутите по одному винту за раз и завершите засверливание винтов, чтобы закрепить провод. Там, где провода пересекаются, важно сделать так, чтобы они проходили друг над другом , чтобы они не соприкасались.

3. Поместите вешалки

Вешалки можно использовать для  усов антенны  или крыльев. Если у вас нет вешалок, просто используйте проволоку для усов. Поместите их прямо под шайбы , касаясь медного провода. Убедитесь, что вешалки хорошо соединены с медным проводом, иначе у вас может быть плохой прием на вашем телевизоре.

Затем отрежьте верхушки проволочных вешалок и разверните их, чтобы у вас получилось 8 отрезков проволоки длиной 14 дюймов. Сложите их в форме буквы V прямо посередине и оставьте расстояние около 3 дюймов между кончиками. Не забудьте оставить одну пару винтов посередине без вешалок, так как вам нужно место для балуна.

4. Прикрепите балун

Это важный шаг при сборке Уличная телевизионная антенна своими руками . Балун — это трансформатор типа , который преобразует несимметричный сигнал в симметричный. Балун должен быть прикреплен к последней паре свободных винтов . Вставьте каждый из штырей воздушного шара под винты и закрутите, чтобы закрепить его.

5. Размещение самодельной антенны

Лучшее положение антенны   – как можно выше  , но не слишком далеко от  телевизора .

Важно помнить, что  эта антенна работает в пределах прямой видимости . Следовательно, более высокое место лучше, так как другие здания не могут блокировать сигнал. Такие службы, как Antennas Direct или AntennaWeb, могут помочь вам узнать, в каком направлении направить антенну. Он должен указывать в направлении  ближайшей телевышки .

После установки антенны ее необходимо подключить к телевизору с помощью коаксиального кабеля . Подсоедините один конец коаксиального кабеля к балуну  а другой конец к телевизору.

Даг Стивен

Наслаждайтесь своей наружной телевизионной антенной дешевый

, и веселый . Поскольку вы очень редко пользуетесь электроинструментами, вы также можете работать со своими детьми, чтобы познакомить их с DIY и весело провести семейный проект на выходных.

После сборки и подключения наружной телевизионной антенны , вы сможете получить бесплатное телевидение и наслаждаться им. Многие люди платят за дорогое кабельное телевидение и редко пользуются какими-либо каналами. Изготовление собственной наружной телевизионной антенны вместе с изготовлением собственной подставки для телевизора   поможет вам сэкономить деньги  и направить их на то, что вам понравится, и в то же время позволит вам получать пользу от телевидения.

Один из важных советов по усилению сигнала телевизионной антенны , который мы упустили из виду в этом руководстве, заключается в том, что для работы этого проекта вам также потребуется хороший и работающий телевизор. Мы рекомендуем наши обзоры телевизоров для улицы, если вам нужно купить хороший телевизор.

Как сделать наружную телевизионную антенну (сделай сам)

Телевизионный прием в последнее время был несколько случайным. Несмотря на то, что существует множество сервисов, призванных заменить «распространенный» способ просмотра телевизора, все же есть люди, которые предпочитают традиционный способ. Однако получение сигнала может быть затруднено, особенно если вы живете в районе с большим количеством помех. Решение может быть найдено в покупке антенны или спутниковой антенны, но и то, и другое, как правило, дорого.

А что, если бы вы могли сделать антенну из предметов, которые, скорее всего, есть у вас в доме? И это не будет стоить вам дорого? Ну, на самом деле можно, и это не так уж и сложно.

В приведенном ниже руководстве показано, как сделать антенну на основе DB4, имеющейся в продаже антенны с невероятно хорошим приемом.

Начнем.

Выбери, куда положишь

Лучшим вариантом будет установка антенны на крыше. Однако, если вы не можете, будет достаточно ближайшего шеста или крепления.

Убедитесь, что вы можете добраться до места, где вы поместите антенну, так как там вам тоже придется кое-что сделать.

Приступаем к строительству Видео | Южные идеи

Вам понадобится кусок дерева длиной 3,5 фута, один на 3 дюйма. Вам также понадобятся восемь винтов и соответствующие шайбы.

Вы прикрепите винты в два четыре ряда, как описано ниже. Убедитесь, что вы правильно расположили винты, так как это имеет решающее значение.

Первый ряд должен быть на расстоянии 0,75 дюйма от левой стороны куска дерева, а второй — на расстоянии 0,75 дюйма от правой стороны.

Верхний винт должен быть прикреплен на расстоянии 2 дюймов от верха, а второй, третий и четвертый винты — на расстоянии 5,25 дюйма друг от друга.

сообщить об этом объявлении

Убедитесь, что вы не вкрутили их. Перед этим вам нужно будет прикрепить к ним другие детали.

Теперь вам понадобятся восемь проволочных плечиков.

Отрежьте их верхушки и разверните их, чтобы у вас получилось восемь отрезков проволоки длиной 14 дюймов. Сложите их посередине в форме буквы «V».

Каждая рука должна быть 7 дюймов в длину, а расстояние от кончика до кончика должно быть 3 дюйма.

Крепление подвесов к конструкции

Каждая из проволочных плечиков должна быть прикреплена к каждому из винтов. Просто сдвиньте их вниз, пока винт не упрется в основание буквы «V».

Убедитесь, что все вешалки торчат прямо и не касаются друг друга. Это может вызвать проблемы, поэтому будьте осторожны.

Теперь вам понадобятся два отрезка медного провода.

Протяните его вдоль каждого ряда винтов следующим образом: провода должны пересекаться между самыми верхними винтами и вторыми самыми верхними винтами, а затем возвращаться между самыми нижними винтами и вторыми самыми нижними винтами.

Поскольку вы используете изолированный медный провод, зачистите изоляцию в каждой точке, где она касается винтов.

Вам нужно, чтобы он соприкасался с металлом. Вы также захотите зачистить кусок изоляции от центра обоих проводов. Это делается между вторым и третьим винтом.

Теперь можно затянуть винты. Убедитесь, что все они надежно удерживают вешалки и электропроводку.

Забота о другой стороне

Мы закончили с одной стороной куска дерева.

На противоположной стороне вам нужно будет привинтить одну пару металлических решетчатых экранов размером 15 на 9 дюймов по всей длине.

Вы должны быть осторожны, так как вы не хотите, чтобы экраны гриля касались каких-либо вешалок, которые у вас есть на другой стороне.

Вернемся к первой стороне куска дерева.

Помните, где вы сняли часть изоляции в центре обоих проводов? Подключите к этой точке омический трансформатор. На этом этапе вы в значительной степени закончили сборку самой антенны. Вам нужно будет смонтировать его дальше.

Монтаж антенны Видео | Антенна Сервис Инк

Это довольно сложный процесс, если у вас есть антенна, сделанная своими руками. С предварительно купленным вам нужно будет собрать монтажный кронштейн, а затем просто прикрутить все это снаружи на крыше. Однако в этом случае вам нужно будет найти способ прикрепить его к крыше.

Мы не будем вдаваться в подробности, потому что то, как вы его прикрепите, сильно зависит от вашей конкретной ситуации на крыше. Однако, если у вас есть столб, лучше всего установить его на него.

Убедитесь, что вы используете такую ​​службу, как Antennas Direct , чтобы найти ближайшую вещательную вышку. Все, что вам нужно сделать, это ввести свое местоположение, и он даст вам ближайшую башню. Найдя его, убедитесь, что ваша антенна направлена ​​туда.

Подключение к телевизору

Когда все будет сделано и смонтировано, вам нужно будет проложить коаксиальный кабель от трансформатора сопротивления на антенне к телевизору.

Подсоедините его к разъему «Антенный вход» и включите телевизор. Теперь сигнал должен быть намного лучше! По сравнению с просмотром телевизора без антенны разница будет огромной.
