Антенны тв своими руками: Антенны для цифрового ТВ своими руками

Содержание

Антенна для цифрового ТВ своими руками: можно ли сделать и как

По мере развития телевидения сменилась целая эпоха. Весь мир перешёл с аналогового телевидения на цифровое. Это потребовало замены оборудования, в том числе телевизионных антенн. Разберёмся, можно ли сделать антенну для цифрового телевидения своими руками.

Отличие цифровых антенн телевещания от аналоговых

Цифровое вещание имеет ряд преимуществ перед более старыми типами передачи телевизионного сигнала:

  • устойчивость к помехам. Так как передаваемый сигнал зашифрован в виде цифровой последовательности кодов, он не искажается при передаче. Это позволяет получать изображение без помех или потерь данных;
  • более продвинутый приёмник. Приёмник цифрового телевидения, в отличие от аналогового или кабельного, принимает информацию и обрабатывает её. По факту он является миниатюрным компьютером, предназначенным для одной-единственной задачи;
  • высокое качество изображения. Картинка цифрового телевидения отличается от аналогового в лучшую сторону. Она ярче, чётче и плавнее;
  • доступность. Вышки и ретрансляторы цифрового телевидения сейчас расположены поблизости от большинства городов России. Это позволяет иметь стабильный сигнал вне зависимости от расположения.

При этом процедура подключения к цифровому телевидению довольно проста. Вам понадобится приобрести оборудование и настроить его. Предварительно изучить зону покрытия цифрового телевидения России можно по этой ссылке.

С помощью специальной карты можно узнать, находится ли ваш город в зоне покрытия цифрового телевидения

Использование универсальной антенны для приёма цифрового вещания

Для доступа к цифровому телевидению обычно докупают специальную ТВ-приставку и подключают пакет цифровых каналов. В таком случае установку оборудования предоставляет конкретный телевизионный провайдер.

Другой путь — использование универсальной антенны и ТВ-тюнера. Тогда вы сможете подключиться к основному цифровому телевидению самостоятельно. Для этого понадобится сделать следующее:

  1. Приобрести обычную универсальную антенну, которая способна принимать сигнал в диапазоне дециметровых волн. Если вы живёте в квартире многоэтажного дома, то такая антенна на крыше наверняка найдётся, останется лишь выполнить подключение тюнера к ней.
  2. Установить антенну на крыше. Она должна быть направлена в сторону вышки связи или в противоположном направлении, если сигнал не способен пройти напрямую к антенне и будет отражаться от здания напротив. От правильного размещения антенны зависит стабильность сигнала и качество изображения.
  3. Поворачивать антенну, пока изображение не станет чётким, если оно всё ещё рябит, а определить угол отражения сигнала не представляется возможным. Если вокруг вашего дома много высоких зданий, найти оптимальный вариант будет трудно.

Кроме установки антенны, необходимо правильно выбрать ТВ-тюнер. Стоит определиться с дополнительной функциональностью, которую вы ожидаете от устройства. Обратите внимание на следующие опции:

  • запись ТВ-программ на накопитель. Многие тюнеры способны записывать эфир на флешку или карту памяти. Это удобная возможность, которая позволит не пропускать любимые передачи;
  • поддержка HD-качества изображения. Без этой опции вы не раскроете всей прелести цифрового телевидения. Если вы хотите смотреть HD-каналы, то необходим подходящий телевизор и, возможно, платный пакет каналов;
Качество HD-изображения значительно выше обычного

базовое цифровое ТВ доступно бесплатно для всех, но имеется немало платных каналов, которые разделены на категории. Вам заранее стоит убедиться, что тюнер будет поддерживать подключение платных каналов через специальные карты.

Антенна для цифрового ТВ своими руками

Изготовление антенны для цифрового телевидения своими руками не потребует от вас каких-либо редких материалов. Некоторые варианты делаются очень просто и не требуют особого навыка, над другими же придётся повозиться.

Простые ТВ-антенны своими руками

Начнём с простых антенн, которые может собрать каждый. Разумеется, их эффективность будет ниже, чем у более сложных сборок. Но зато они обойдутся дешевле.

Антенна из коаксиального кабеля

Прежде необходимо установить нужную длину кабеля. Для этого узнайте частоту вещания, которое вы хотите уловить при помощи антенны, а потом разделите 7500 на это число. В результате вы получите длину антенны и сможете приступить к её производству:

  1. Зачистите кабель с одной стороны и закрепите на нём штекер для подключения к телевизору. Действуйте аккуратно, чтобы случайно не повредить провод внутри кабеля.
  2. Отступите пару сантиметров от разъёма и обозначьте эту границу простым карандашом. Именно от этого места необходимо будет замерять длину, которую вы рассчитали по формуле.
  3. При помощи любого подходящего инструмента отрежьте лишнюю часть материала.
  4. В том месте, где ранее оставили отметку, сделайте надрез и зачистите кабель. Вы должны убрать с него защитный слой, фольгу и оплётку. Не устраняйте слой изоляции.
  5. Загните зачищенную сторону на девяносто градусов.
Можно изготовить антенну из обычного телевизионного кабеля

Переходите к настройке телевизора. Запустите автоматический поиск цифровых каналов и дождитесь результата. Антенна должна улавливать сигнал и обеспечивать стабильную и гладкую картинку.

Антенна из жестяных банок

Антенна из банок может быть более эффективна, чем обычная самодельная антенна. Она сможет охватывать больший диапазон волн и улавливать больше каналов. Для её изготовления понадобится:

  • телевизионный кабель, как и в предыдущей инструкции, — он будет служить основой для антенны;
  • вешалка — она поможет усилить сигнал;
  • пара жестяных банок;
  • паяльник — он будет необходим для сбора всей конструкции;
  • изолента (или скотч), а также два самореза — понадобятся для закрепления частей антенны.

Когда вы соберёте всё необходимое, можно переходить непосредственно к процессу сборки антенны:

  1. Обрежьте и зачистите кабель способом, аналогичным тому, что указан в предыдущей инструкции. Уберите фольгу и часть защитного слоя, кроме изоляции. Закрепите на зачищенной стороне штекер для подключения антенны.
  2. Возьмите банки, например, из-под газировки, и протяните сердцевину кабеля через кольца в них. Если колец нет, то для закрепления банок стоит использовать саморезы (провода наматываются на них). Тут же для обработки поверхности пригодится и паяльник.
  3. Закрепите банки на вешалке при помощи скотча. Между банками должно быть расстояние в 75 миллиметров, а расположены они должны быть на одной линии.
Расстояние между банками должно равняться 75 миллиметрам

Выполните подключение антенны и установите её в место наилучшего приёма.

Сделать простую антенну из жестяных банок можно и другим способом. Лучше всего использовать вытянутые банки из-под пива:

  1. Подготовьте кабель таким же образом, как и в прошлой инструкции.
  2. Установите банки друг на друга. Таким образом банки будут использоваться для приёма сигнала. Закрепите кабель внутри них.
Можно сделать примитивную антенну, используя банки в качестве основы

Зафиксируйте банки при помощи скотча и установите антенну снаружи дома.

Сложные ТВ-антенны своими руками

Сложные антенны требуют понимания конструкции и технических навыков. При этом сам процесс их сборки может быть не сложнее, чем указанный до этого.

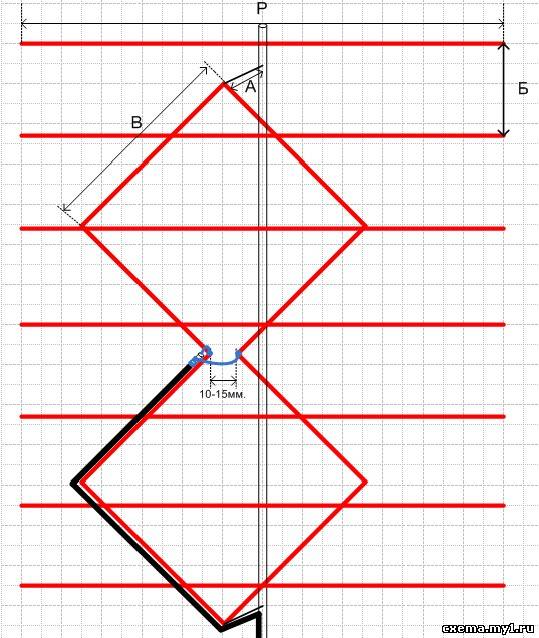

Зигзагообразная антенна Харченко

Антенна в виде двух ромбов, закреплённых вместе в виде восьмёрки, знакома всем радиолюбителям. При её сборке вы имеете больше свободы, чем в предыдущих вариантах: можете сами подобрать материал, продумать, как усилить сигнал, и прочее. Общие рекомендации по сборке такой антенны следующие:

  1. Выберите материал. Оптимальным будет медная или алюминиевая проволока, хотя в целом подойдут любые трубки, полосы или уголки из этих материалов. Проволока является самым удачным выбором лишь из-за простоты придания ей необходимой формы.
  2. Придайте материалу форму. Между двумя ромбами, которые составляют восьмёрку, должно быть расстояние около двух сантиметров. Части проволоки можно соединить при помощи обычных пассатижей, приложив усилия.
Промежуток между частями антенны должен составлять два сантиметра

Подготовьте кабель. Действовать надо, как и в предыдущих инструкциях. Зачистите один из концов кабеля, убрав фольгу. Прикрепите штекер для подключения кабеля к телевизору. Прикрепите кабель при помощи паяльника к центру конструкции так, чтобы зачищенная часть касалась обоих ромбов. При этом нет нужды закреплять провод вдоль всей восьмёрки, это лишь ухудшит качество сигнала. Будьте осторожны при использовании паяльника, чтобы не навредить себе.

Позади антенны вы можете установить отражатель

Защитите кабель от плохой погоды и ветра. Для этого используйте обычную изоленту, а место пайки покройте герметиком. Перед этим лучше проверить качество сигнала, чтобы при необходимости скорректировать конструкцию.

С обратной стороны можно установить отражатель, например, параболическую тарелку из выгнутой консервной банки. Это позволит сделать сигнал более чистым и ликвидировать помехи.

Видео: изготовление антенны Харченко своими руками
Другие конструкции антенн

Имеется немало сложных антенн, которые можно сделать своими руками. Отличаются они в основном конструкцией самого корпуса антенны, которая создаётся с целью максимально сфокусировать сигнал. Имеются, например, такие варианты:

  • антенна типа волновой канал. Популярная ещё с советских времён антенна, состоящая из множества элементов (от трёх и выше). Такая конструкция не слишком эффективна для приёма цифрового телевидения: количество элементов для его приёма должно достигать десятка, так что лучше рассмотреть другие виды антенн;
Антенна, сделанная по принципу волнового канала, не слишком эффективна для приёма цифрового сигнала

антенна типа квадрат. Антенна, которая состоит из нескольких квадратов. Уже при использовании двух вы сможете поймать цифровой сигнал на небольшом расстоянии. Если же изготовить антенну из трёх квадратов, то сигнал будет ловиться значительно лучше. Наибольшую эффективность на приём сигнала оказывают верхние и нижние части антенны;

Антенна типа квадрат способна уловить сигнал на небольшом расстоянии

антенна из шести колец. Узкополосная антенна, которую можно изготовить из медной проволоки. Она известна как антенна Туркина. Антенна не слишком хорошо справляется с отсеиванием помех, но может быть эффективна для захвата одного направленного сигнала даже на большом расстоянии.

Антенна из колец может поймать и усилить направленный сигнал

Проверка самодельной ТВ-антенны

Проверить самодельную антенну можно только после окончания её сборки. Цифровые каналы телевизор будет искать автоматически, так что от вас требуется лишь правильно установить антенну. Делается это следующим образом:

  1. Выберите подходящее место для проверки. Антенна должна быть направлена в сторону ближайшего ретранслятора сигнала. Установите антенну в подходящем месте.
  2. Включите телевизор и запустите поиск каналов. Откройте один из найденных.
  3. Поворачивайте самодельную антенну, пока сигнал не станет максимально стабильным. Изображение должно перестать рябить или прерываться.
  4. Если нет возможности поймать прямой сигнал, пытайтесь ориентироваться на отражённый, повернув антенну в противоположную ретранслятору сторону.
  5. Если сигнал так и не стал чётким, остаётся лишь корректировать конструкцию и предпринимать новую попытку.

Если вы установите антенну на мачту, качество сигнала улучшится. Но при этом вам нужно обязательно позаботиться о молниеотводе.

Отзывы о самодельных антеннах для цифрового ТВ

Специалисты относятся скептически к самодельным телевизионным антеннам. Они считают, что такие устройства в плане конструкции соответствуют симметричному полуволновому вибратору, сделанному непрофессионально. При этом не самодельные антенны чаще всего эффективнее самодельных. При применении самодельной антенны дома результат и вовсе не превосходит использование обычного изогнутого куска проволоки.

Тем не менее даже скептически настроенные специалисты не могут отрицать наличие некоторого результата. К тому же большинство пользователей сети остаются довольны работой своих антенн.

Промучившись с заменами антенн на крыше своего частного дома и не добившись стабильного цифрового вещания, изготовил вышеуказанную «простую самодельную антенну» из обычного коаксиального кабеля, воспользовавшись описанной методикой определения длины антенны. Для меня это было как чудо — целый день бегал к телевизору и проверял, показывает или нет. До этого изображение было где-то до 10 часов и уже после 18, вечером. И так каждый день. Уже собирался покупать какую-либо дорогущую антенну. И вот наткнулся на это чудо.

алексей дынников

http://dedclub.blogspot.com/2014/02/blog-post. html

Автору респект и уважуха. Сделал «нулевую» за 15 мин. Без подставки, тупо повесил на стену повыше приёмника DVB-T2. Стали стабильно работать ещё 10 каналов(562MHz).

Анонимный

http://dedclub.blogspot.com/2014/02/blog-post.html

Делал не надеясь на успех. Но результат поразил. У меня магазинная с усилителем хуже принимает. Спасибо!

Антон

http://dedclub.blogspot.com/2014/02/blog-post.html

Видео: мнение об эффективности самодельной антенны

Изготовление цифровой антенны самостоятельно — достойный вызов. При помощи инструкций в этой статье вы сможете собрать цифровую антенну и получить доступ к современному стандарту телевидения.

Всем привет! Мне нравится писать для людей, о компьютерной сфере — будь то работа в различных программах или развлечение в компьютерных играх. Стараюсь писать только о вещах, с которым знаком лично. Люблю путешествовать и считаю, что только в пути можно по-настоящему познать себя. Оцените статью: Поделитесь с друзьями!

из телевизионного кабеля, банок, медного прутика и простая дециметровая антенна

В нашу жизнь активно входит цифровое телевидение Т2. На сегодняшний день уже во многих домах установлены антенны для приема такого сигнала. Но что делать тем, кто живет в пригороде или на съемной квартире? Выход довольно прост – это самодельная антенна для Т2, которая может стать недорогой и надежной альтернативой заводскому изделию.

Антенны для телевизора своими руками

Для того чтобы поймать цифровое эфирное телевидение, в первую очередь, необходимо иметь поддерживающий новый цифровой формат телевизор, и тогда не придется покупать специальную приставку.

Кроме этого, необходима комнатная или наружная дециметровая антенна. Не стоит верить тем, кто говорит, что устройство должно быть цифровым или еще каким-нибудь. Достаточно просто ТВ-антенну своими руками можно сделать из подручных материалов, получив в результате мощное устройство, которое будет отлично принимать сигнал.

Простая дециметровая антенна своими руками

Прежде чем подготавливать материалы для изготовления устройства, необходимо рассчитать его будущую длину. Для этого надо узнать частоту, на которой идет цифровое вещание, и применить специальную формулу: 7500 разделить на частоту в Мегагерцах и результат округлить.

Изготавливается дециметровая антенна для ТВ из обычного телевизионного 75-омного коаксиального кабеля и стандартного разъема.

  1. Кабель зачищается с одной стороны и вставляется разъем.
  2. Через два сантиметра от края разъема ставится метка, от которой следует отмерить длину будущей антенны.
  3. Лишняя часть кабеля откусывается.
  4. В районе метки делается надрез и с кабеля счищается защита, оплетка, фольга. На кабеле должна остаться внутренняя изоляция.
  5. Очищенная часть загибается под углом в 90 градусов.
  6. Настраивается телевизор . Для этого в меню «Ручные настройки» проверяется качество и уровень сигнала, который должен быть хорошим. Затем в пункте меню «Автопоиск» выбирается окно «Антенна», в параметрах напротив «Только цифровые каналы» ставится галочка и нажимается «Выполнить».

После всех правильно проведенных действий начнется поиск каналов. Если ретранслятор будет находиться в районе до пятнадцати километров от дома, то сигнал будет приниматься хорошо и усилитель не потребуется. Если же расстояние будет больше, то необходимо применение усилителя.

Цифровая антенна «восьмерка» своими руками

Для того чтобы качество сигнала точно было хорошим, можно сделать более сложную самодельную телевизионную антенну для ТВ.

Для ее изготовления понадобится подготовить:

  • телевизионный кабель;
  • коробочку;
  • нож;
  • рулетку;
  • фольгу;
  • клей;
  • скотч.

Дно коробочки (например, из-под обуви) нужно будет хорошо промазать клеем и полностью закрыть фольгой.

При этом необходимо следить, чтобы фольга нигде не поднималась.

Пока фольга приклеивается, нужно отрезать от кабеля два кусочка по 50 сантиметров каждый, и зачистить кончики изоляции, аккуратно срезав ножом внешнюю оболочку. Отогнув на всех концах оплетку в сторону, отрезки согнуть в круг так, чтобы они замкнулись не до конца. Расстояние между ними должно быть примерно в 1 сантиметр.

Полученную восьмерку закрепить скотчем к крышке коробки. При этом нужно проследить, чтобы зачищенные концы располагались друг возле друга. Кабель на коробке должен держаться хорошо, поэтому скотча жалеть не надо. Каркас антенны готов.

Теперь следует подготовить основной кабель, который будет подключаться к телевизору.

  1. Конец кабеля примерно на 10 сантиметров очистить от изоляции. Для этого оплетку у основания нужно собрать и плотно закрутить, фольгу снять и оторвать.
  2. Отступив от оплетки около 1 сантиметра, аккуратно снять внутреннюю изоляцию кабеля. Делать это лучше по кусочкам с помощью ножа. В итоге должно получиться примерно 10 сантиметров очищенного кабеля.
  3. Снизу и сверху в углах коробки сделать дыры, через которые продеть кабель. Он должен пройти через коробку насквозь.
  4. Кабель укладывается по внешнему кругу одной из частей прикрепленной восьмерки. Он должен подойти к ее центру.
  5. Очищенная жила должна быть расположена так, чтобы ее начало легло на соседние с ней два края восьмерки.
  6. Кабель прикрепляется с помощью скотча.
  7. Теперь между собой надо скрутить большой конец от главного кабеля и два конца, около которых он лежит. Два оставшихся конца скручиваются с жилой.
  8. Все закрепляется скотчем.

Осталось только смонтировать разъем под телевизор. Для этого на оставшемся конце телевизионного кабеля нужно снять изоляцию, отжать и срезать оплетку, снять фольгу. Затем, отступив от оплетки полсантиметра снять внутреннюю изоляцию жилы.

На подготовленный кабель телевизионный разъем нужно накрутить так, чтобы в широкой части жила с изоляцией не была видна. После этого от края разъема следует отступить полсантиметра и откусить лишнюю часть жилы, насадить вторую часть разъема и прикрутить ее.

Кабель и антенна готовы. Установив устройство в удобном месте, его надо направить в сторону телепередатчика, подключить кабель и включить телевизор. Антенна должна работать хорошо, а телевизор показывать без помех.

Самодельная антенна из банок

Антенна, которая будет ловить не один или два канала, а целых семь или восемь может быть сделана из самых простых жестяных банок. Для ее изготовления нужно будет подготовить:

  • телевизионный кабель примерно в 3 метра длиной;
  • вешалку;
  • две жестяные банки, на которых обязательно следует сохранить кольца;
  • паяльник;
  • изоленту или скотч;
  • два небольших самореза.

В первую очередь следует подготовить кабель, убрав с него верхний слой на отрезке в 10 сантиметров от начала. Находящиеся внутри кабеля проводки нужно расплести, убрать из-под них фольгу, срезать один сантиметр зачищенного слоя. На другой конец провода нужно надеть штекер.

Теперь следует подготовить банки. К колечкам одной из них прикрепить сердцевину кабеля, а к другой часть распутанных проводов. Если колечек нет, то в банки можно вкрутить саморезы и намотать провода на них, обработав поверхность с помощью паяльника.

После этого банки нужно с помощью скотча нужно прикрепить к вешалке. Расстояние между ними должно быть в 75 миллиметров, расположить банки следует на одной прямой линии.

Самодельная телевизионная антенна готова. Теперь ее нужно с помощью штекера подсоединить к телевизору и найти для нее место, где будет лучше всего ловиться сигнал.

Комнатная антенна для ТВ «Ромб»

Такая конструкция представляет собой раму в виде ромба, изготавливается быстро и легко, а сигналы цифрового телевидения принимает уверенно и легко. Для нее нужно будет подготовить медный или алюминиевый прутик длиной около 180 сантиметров.

Ромба должно получиться два. Один будет выполнять роль рефлектора, а второй – вибратора. Сторона рамы должна быть примерно 14 сантиметров, а расстояние между ними – около 10 сантиметров.

После того как ромб будет сделан, между двумя концами прута необходимо смонтировать диэлектрик. Его размеры и форма могут быть произвольными. Главное, нужно проследить, чтобы расстояние между прутками было около двух сантиметров.

Теперь верхние части рамок нужно соединить, а к закрепленным на выводе антенны медным или латунным лепесткам подключить кабель.

Если ретранслятор расположен далеко или с помощью получившегося устройства будет ловиться слабое качество сигнала, то можно будет добавить усилитель. В итоге получится активная дециметровая антенна для ТВ, которую можно будет использовать не только в городе, но и на даче.

Конечно, такие устройства для приема телевизионного сигнала не будут отличаться изысканным дизайном, но зато с их помощью можно будет наслаждаться своими любимыми передачами.

📺 Усилитель ТВ сигнала своими руками: изготовление, подключение, настройка

Несмотря на повсеместную модернизацию оборудования и переход на цифровой сигнал телевещания, многие россияне недовольны качеством принимаемого сигнала. Причин тому множество – от плохого состояния антенны до многоэтажных домов или рельефа местности, не дающих волнам нормально «проходить» от ретранслятора к приёмнику. Выручит в этом случае специальное устройство, коих в магазинах великое множество. Однако не стоит спешить за покупкой, лучше попробовать собрать усилитель ТВ сигнала своими руками. А как это сделать, попробуем разобраться в сегодняшней статье.

Содержание статьи

Что собой представляет собой антенный усилитель для телевизора

Если разобраться, то ничего сложного в усилителе ТВ сигнала для антенны нет. Простейшая микросхема с питанием на 6 или 12 в либо вовсе не требующая подключения к сети. Так как же он может усиливать сигнал? Попробуем разобрать принцип без сложных терминов.

ФОТО: мояоколица.рфТеперь вся Россия смотрит цифровое ТВ вместо аналогового

Антенна передаёт полученный сигнал в трансформатор, а после — в транзистор. Здесь он лишь немного усиливается. Далее проходит через эмиттер, после чего его частота корректируется каскадными транзисторами. Вот, собственно, и всё. Следующая точка его назначения — телевизор.

Можно ли принимать цифровой сигнал комнатной антенной без усилителя

Такой вопрос волнует многих. Нужно сказать, что при правильном подходе можно принимать качественный сигнал не только без антенного усилителя для телевизора. На удалении до 10-15 км от передатчика можно смотреть телевизор даже без антенны, используя вместо неё всего лишь небольшой отрезок коаксиального кабеля. О том, как это сделать, будет рассказано в пошаговой инструкции ниже.

ФОТО: vectorplus.com.uaУсилитель цифрового сигнала может выглядеть по разному

Статья по теме:

Как сделать своими руками антенну для цифрового ТВ: что понадобиться для сборки антенны, особенности конструкции, варианты антенн разных форм, схемы и расчеты, пошаговая инструкция для самостоятельно сборки.

Изготовление усилителя цифрового сигнала: материалы, инструменты, схемы

Изготовить антенный усилитель для приёма цифрового телевидения сможет любой начинающий радиолюбитель, только научившийся держать в руках паяльник. Главное – выбрать понравившуюся схему из множества тех, что можно найти на просторах сети интернет. Инструмента потребуется минимум – паяльник, резачок и плоскогубцы. Ну а весь необходимый материал, такой как элементы схемы, провода и иные расходники можно приобрести в любом магазине радиоэлектроники или же вовсе заказать через интернет.

ФОТО: instrumentgid.ruПри изготовлении усилителя цифрового сигнала своими руками без паяльника не обойтись

Несколько схем антенных усилителей для примера

Для того чтобы не утруждать читателя поисками схем усилителей цифрового сигнала ТВ, наша редакция решила сама выполнить эту работу. Для начала самый простой вариант, предназначенный для широкополосных антенн.

ФОТО: diagram.com.uaПростейшая схема усилителя цифрового сигнала

Следующая схема будет немного сложнее, однако и её можно собрать в домашних условиях.

ФОТО: electrongrad.ruЭта схема немного сложнее

И напоследок ещё одна. Выглядит всё довольно сложно, однако нужно лишь разобраться в ней. В этом случае собрать такую схему усилителя антенны для цифрового ТВ вполне удастся.

ФОТО: tytmaster.ruА в этой схеме нужно основательно разбираться

Статья по теме:

Антенна для радио своими руками: общие принципы изготовления, какие материалы потребуются для работы, как усилить радиосигнал FM в домашних условиях, как сделать из активной антенны пассивную — статья по теме.

Подключение и настройка усилителя антенны к телевизору: как выполнить

При правильной сборке схемы и верно подобранных элементах ни о какой настройке речи не идёт. Усилитель кабельного ТВ сигнала между сплиттером (диплексором, разветвителем, тройником – кому как удобнее) и телевизором. При необходимости подачи на него питания стоит продумать, чтобы поблизости был источник. При этом если на устройство подаётся питание, то при желании из такой активной антенны легко можно сделать пассивную, просто выключив блок из розетки.

ФОТО: regionoperator.ruБлок питания должен быть включён в сеть, чтобы усилитель работал

Усилитель ТВ сигнала: изготовить своими руками или купить

Этим вопросом задаются многие. Если рассуждать с точки зрения оправданности, то усилитель цифрового сигнала для телевизора проще приобрести на любом китайском ресурсе. Устройство это недорогое, доставка бесплатна. Однако если хочется сделать всё самостоятельно, можно приобрести там же все детали, взяв к исполнению одну из схем. Стоить это будет не намного дешевле, но ведь многие попросту увлекаются радиоделом.

Кстати, стоит отметить, что если домашний мастер хочет, чтобы его ТВ принимал цифровой сигнал, то его телевизор должен быть оборудован специальным модулем DVB-Т2. В противном случае необходимо будет приобрести для телевизора ресивер, который позволит просматривать каналы в соответствующем диапазоне частот.

ФОТО: intersat.mdТакой усилитель стоит довольно дёшево

Усиление телевизионного сигнала без включения дополнительного оборудования

Как оказалось, усилить сигнал телевизионной антенны можно при помощи обычного отрезка коаксиального кабеля. Речь не идёт об исключении из цепи ресивера, если телевизор старого образца. Просто во многих домах устанавливаются общие антенны, а они могут работать некачественно. В этом случае можно прибегнуть к одной хитрости.

ФОТО: idistribute.ruКоаксиальный кабель с мягкой изоляцией – нужен именно такой заказать

Что потребуется для изготовления усиленной ТВ антенны

Здесь всё крайне просто. Необходим обычный антенный штекер, небольшой кусок коаксиального кабеля, нож и плоскогубцы. Длина отрезка коаксиального кабеля будет зависеть от частоты, которая для каждого региона своя. А вот как её узнать, будем разбираться в пошаговой инструкции.

Изготовление антенны, не требующей усилителя: пошаговая инструкция

Сразу оговоримся, что если расстояние до передатчика (вышки) более 15 км или на пути присутствует много препятствий, использовать усилитель сигнала для антенны телевизора всё же придётся. Но если подобных проблем не наблюдается, то антенну можно изготовить в течение 5—10 минут.

ИллюстрацияОписание действия
Первое, что необходимо сделать, это узнать, на каком канале передаётся сигнал в нужном регионе. Для этого нужно зайти на сайт РТРС и выбрать свой район, область или город.
Далее, если пролистать вниз, можно увидеть номер телефона, позвонив по которому, абонент узнает канал вещания (Самарская область для примера).
Этот канал нужно ввести в соответствующее поле, которое высветится при переводе телевизора в режим ручной настройки. Чуть ниже появится частота, которая требуется для расчёта длины отрезка коаксиального кабеля.
Теперь необходим калькулятор. Формула расчёта следующая: 7500 /частоту. Результат округляется в большую сторону.
Для Самарской области получилось 9.9, а значит, нужен отрезок кабеля, равный 10 см. Однако дальше речь пойдёт об Ульяновской области, где данный показатель равен 14, хотя разницы в технологии изготовления антенны нет.
Сначала кабель не укорачивается. На него устанавливается обычный телевизионный штекер, который будет коммутироваться с кабелем через соединительную муфту.
Следующий шаг – замеры. От штекера нужно отступить 2 см – это будет место изгиба. Именно от него следует отмерить нужный размер, в данном случае это 14 см (2+14=16). На крайней метке кабель обрезается.
Теперь нужно снять изоляцию от метки 2 см до конца. Сделать это довольно просто – внешний слой современных кабелей очень мягкий.
После необходимо убрать и экранирующий слой, он здесь совершенно не нужен.
По метке 2 см коаксиальный кабель сгибается под углом 30˚, после чего работу можно считать завершённой – рабочая антенна без усилителя для цифрового телевидения готова.
Остаётся выставить антенну так, чтобы она была направлена в сторону ретранслятора (передатчика, вышки – кому как удобно). Не обязательно вывешивать её на улицу. В помещении сигнал будет немного слабее, но вполне достаточен для уверенного приёма.
Теперь можно проверить уровень не усиленного антенного сигнала. На примере видно, что он равен 100 %.

Если интересен полный мастер-класс по изготовлению подобной самоделки, Вы можете посмотреть его в этом видео.

Таким образом, можно сказать, что даже без усилителя можно сделать антенну для телевизора своими руками – работать она будет не хуже.

Особенности общих антенн в многоквартирных домах

Если обслуживающая организация работает как положено, то жильцам многоквартирных домов, на крышах которых установлены антенны общего пользования, можно не задумываться об усилителях сигнала цифрового телевидения. Дело в том, что такое оборудование уже установлено и при должном обслуживании должно работать. В случае, если сигнал от общедомовой антенны слабый или его нет вовсе, не стоит торопиться приобретать или изготавливать устройство. Сначала нужно позвонить в управляющую компанию и сообщить о неисправности. Должны приехать мастера, которые отремонтируют или заменят общедомовой усилитель сигнала цифрового телевидения, который в разы мощнее любого частного, после чего ТВ будет показывать идеально.

ФОТО: aredi.ruИногда многоканальные усилители просто необходимы

В заключение

Несмотря на то что в большинстве квартир и домов сегодня проведён интернет и IP телевидение, без цифрового ТВ обойтись сложно. Ведь, к примеру, какой смысл приобретать второй IP приёмник на кухню, когда можно подключить 20 каналов бесплатно. Именно поэтому стоит знать, каким образом можно усилить сигнал, изготовить антенну или даже просто включить цифровое ТВ. Наверняка из сегодняшней статьи стало понятно, что никаких сложностей эта задача не составляет и справиться с ней может каждый.

ФОТО: news3day.ruХороший усилитель никогда не подведёт и подобной ситуации не случится

Очень надеемся, что сегодняшняя статья будет полезна нашему уважаемому читателю. Если у вас появились вопросы по теме, задавайте их в обсуждениях ниже. Редакция Homius с удовольствием ответит на них в максимально сжатые сроки. Там же вы можете выразить личное мнение о прочитанном, оставить свой комментарий или поделиться опытом в изготовлении усилителя сигнала ТВ своими руками, если таковой имеется. Вам понравилась статья? Тогда не забудьте оценить её. Для нас очень важно ваше мнение. А напоследок предлагаем вашему вниманию короткий, но весьма информативный видеоролик.



Предыдущая

Бытовая техникаМеханик на дому: регулировка карбюратора бензопилы своими руками

Следующая

Бытовая техникаТОП−7 2020 года: рейтинг производителей и моделей индукционных варочных панелей (плит), их плюсы и минусы

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Простая антенна своими руками для цифрового тв

Человечество живет в цифровую эпоху. Телевидение переходит на цифровую передачу сигналов.

Особенность цифрового вещания в том, что оно ведется в дециметровом диапазоне.

У передающих станций небольшая мощность передаваемого закодированного сигнала. Поэтому для приема сигнала и показа изображения в телевизорах, которые удалены от станции, требуется принимающая цифровая антенна. Если вы не знаете, как сделать антенну для ТВ, то ответ прост: своими руками её можно собрать из подручных материалов буквально за один час.

Типы принимающих антенн

Для уверенного приема сигнала с телевышки существует много различных телевизионных антенн. Они различаются по форме и диапазону принимающих частот.

Антенны можно разбить на несколько основных типов:

  • Волновые. Для приема волнового канала. Состоит из вибратора (активный элемент) и рефлектора с набором пассивных элементов. Вся конструкция установлена на общем основании — стреле. Рефлектор нужен для уменьшения уровня сигналов, которые пытаются зайти с сзади. Вибратор ловит основной сигнал, заходящий спереди антенны.
  • Бегущая волна. Состоит из стрежня — собирательной линии, на которой равномерно расположено несколько вибраторов. Все вибраторы активные и сложенный, аккумулированный сигнал поступает в собирательную линию.
  • Рамочные. Применяются, когда простых антенн недостаточно для уверенного приема. Широко распространено название «двойной квадрат». Характерной особенность является нетребовательность к настройке.
  • Логопериодические. Хорошо обеспечивают прием телеканалов в самом разном диапазоне частот: от метровых волн до дециметровых. Приходящую волну принимает ряд вибраторов. Начинают работать те, размеры которых приближаются к половине длины волны. Принцип действия аналогичен нескольким волновым аналогам, соединенным вместе.
  • Решеточные. Сложная система, которая состоит из одинаковых отдельных слабонаправленных антенн, распределённых в пространстве таким образом, что фазы пойманных сигналов одинаковы. За счет этого происходит многократное усиление сигнала.

Если цифровой сигнал на полтора децибела выше шумов, то его прием всегда качественный. Исчезнуть сигнал может при поврежденном кабеле или искажении фазы на передаваемом участке. В этом случае, даже если сигнал сильный, изображение распадается на мелкие квадратики.

Для того, чтобы словить дециметровое вещание, требуется соответствующая антенна. Согласно теории, подойдет любая антенна, но на практике есть нюансы.

Существуют несколько типов антенн для приема DMV, которые предлагают производители:

  • Комнатные. Способны принимать цифровой сигнал всего лишь до десяти километров от станции. На таком расстоянии сигнал может принять обычный длинный гвоздь, направленный в нужную сторону.
  • Тип «Ворон». Ловит сигнал на расстоянии до тридцати километров. Устанавливается снаружи помещений. Для нормальной работы необязательно направлять на источник сигнала.
  • Тип DIPOL 19/21−69. Уверенно ловит сигнал до пятидесяти километров. Устанавливается на возвышении около десяти метров и требует расположения строго на ретранслятор.

Совсем несложно изготовить антенну своими руками для цифрового ТВ.

Сборка антенн в домашних условиях

ормы изгибов должны быть максимально гладкими. Основные фазовые искажения появляются из-за провалов и выбросов резкого характера.

Самодельные цифровые антенны получаются частотонезависимые. Они имеют не самые лучшие характеристики, но просты в сборке и отнимают на конструирование мало времени и средств. Подходят для работы в незагрязненном шумами эфире при небольшом расстоянии до ретранслятора.

Прием сигнала на пивные банки

Из обычных пивных банок можно сконструировать простую всеволновую антенну. Конечно, она уступает промышленным образцам и не всегда способна обеспечить устойчивый сигнал, но своё предназначение выполняет неплохо. Это устройство принимает как минимум пятнадцать каналов как минимум.

Чтобы собрать эту конструкцию, понадобятся:

  • Две банки из-под пива, объемом семьсот пятьдесят или тысяча миллилитров каждая.
  • Телевизионный кабель коаксиальный (РК75).
  • Антенный штекер.
  • Скотч или липкая лента.
  • Отвертка.
  • Нож.
  • Кусачки.
  • Саморезы по металлу.
  • Дощечка или трубка пластиковая. Это будущее основание конструкции.
  • Линейка.
  • Надфиль.

Полученные в результате косичка и центральная жила прикручиваются к саморезам. Если есть паяльник и навыки владения им, то лучше всего припаять части провода к банкам.

Банки последовательно, при помощи скотча, закрепляются вдоль фанерной доски или другого основания, какое есть под рукой. Расстояние между банками должно составлять семь с половиной сантиметров.

В завершение работы ко второму концу кабеля присоединяется штекер.

Для этого конец кабеля зачищается и центральная жила пропускается сквозь отверстие одной из половинок штекера. Оплетка кабеля присоединяется к корпусу штекера. Одна половинка накручивается на другую и в итоге получаем штекер, готовый к работе.

Остается подключить его к антенному входу телевизора и разместить антенну в правильном месте, где качество принимаемого сигнала будет хорошим.

В том случае, если созданная конструкция размещена вне помещения под открытым небом, надо защитить устройство от влаги и сырости. Для этих целей можно использовать пластиковые бутылки, в которых отрезаются дно и горлышки. Внутри них и размещаются металлические детали антенны.

Полученную модель легко «настроить», поворачивая её в пространстве и просто перемещаясь по квартире, балкону или дачному участку.

На первом этапе собираем антенную рамку. Берем проволоку длиной 109 сантиметров и сгибаем в виде рамки. Рамка имеет форму двух последовательных ромбов со сторонами, равными тринадцать с половиной сантиметров. Останется один сантиметр. С него делается петелька, которая скрепляет проволоку. Концы рамки припаивают друг к другу и она таким образом превращается в замкнутый контур.

После этого коаксиальный кабель зачищается. Экран кабеля сворачивается в тугой стержень и припаивается к проволоке рамки в месте где ромбы сходятся. Центральный стержень кабеля тоже припаивается в центральной части рамки. Сердечник и оплетка не должны касаться друг друга.

Второй конец кабеля присоединяется к штекеру. Предварительно штекер в местах пайки протирается спиртом и обрабатывается наждачной бумагой. Моножила припаивается к центральному выходу штекера, а скрученная оплетка — к боковому.

Если рамка будет эксплуатироваться под открытым небом, то будущее фанерное основание можно покрасить или залакировать. Места пайки можно замотать скотчем или изолентой. Но это не самый лучший вариант, поскольку липкая лента может со временем размотаться. Если перед пайкой на проволоку надеть пластиковые трубки подходящего диаметра, то по окончании работы трубки натягиваются на спаянные места и надежно защищают рамку. После чего рамка устанавливается на подготовленную основу.

Цифровая антенна своими руками собрана и готова к эксплуатации.

При желании можно собрать антенну, настроенную на определенную длину волны. Для этого надо сделать расчет длины квадрата. Это несложно: длина волны нужного сигнала делится на четыре. В итоге получается нужное значение длины ромба рамки.

Самая простая антенна из кабеля

Для нее нужен один телевизионный кабель с сопротивлением 75 Ом. Необходимая длина кабеля рассчитывается, исходя из нужной частоты цифрового вещания. Её значение в мегагерцах делится на 7500 с округлением полученной суммы.

Полученное значение и есть искомая длина кабеля.

После этого один конец кабеля очищается от внешней изоляции и вставляется в антенный разъём телевизора. От двух сантиметров после разъёма на кабеле делается отметка.

Именно от этой отметки отсчитывается необходимая длина кабеля. Плоскогубцами отщипывается лишняя часть.

После этого надо вернуться к отметке на кабеле. В этом месте оставляется только стержень с изоляцией, а внешняя оплетка снимается. Очищенная часть загибается под углом в девяносто градусов.

Все готово. Телевизор можно настраивать с новой антенной.

Техника безопасности при монтаже

Для уверенной работы подобных антенн требуется размещение их над землей на уровне 7−10 метров. Поэтому при монтаже необходимо строго соблюдать правила техники безопасности:

  • Нельзя монтировать конструкцию при проливном дожде или сильном тумане.
  • Нежелательно подниматься наверх одному, особенно в гололед, холод, снег.
  • Если необходимо подняться на шаткую конструкцию или высотные работы проводятся в опасных местах, то обязательно требуется закрепленный монтажный пояс.

После правильной установки самодельные антенны работают не хуже заводских при существенной экономии бюджета.

активная телевизионная в авто, для автомагнитолы, автомобиля спутниковая, автомобильного телевизора своими руками

Автомобильные мультимедийные комплексы оснащаются приемниками и декодерами телевизионного сигнала, который необходимо уловить при помощи специальной антенны. Автомобильная ТВ антенна позволяет принимать сигналы цифрового или аналогового телевидения, а также обеспечивает прием ультракоротковолновых радиостанций. Существуют заводские изделия, некоторые владельцы изготавливают приемные устройства для ТВ в машине своими руками.

Критерии выбора

При выборе модели ТВ антенны в авто необходимо учитывать факторы:

  1. Предназначение изделия. Например, существуют антенны, позволяющие принимать радиостанции и телевизионные программы, а также сигналы спутниковой навигации или сотовой сети GSM. Подобное устройство обеспечивает работу навигационных модулей, интегрированных в головное мультимедийное устройство.
  2. Способ и место крепления. Поскольку автомобили оснащаются штатными антеннами, то можно попытаться встроить многофункциональное устройство вместо оригинального изделия. Другим способом монтажа является размещение изделия внутри салона (на задней полке или поверхности лобового или заднего стекла).
  3. Категория оборудования. Различают антенные модули пассивного и активного (со встроенным усилителем) типа.
  4. Производитель приемных устройств. На рынке представлены изделия, собранные компаниями Корона, Prology, Clayton и др. Владелец выбирает оборудование на свой вкус, ориентируясь на технические параметры и внешний вид изделия.
  5. Дополнительные режимы работы, позволяющие принимать телевизионный сигнал в плотной городской застройке или на загородных шоссе (на удалении от ретрансляционного центра).

Разновидности

Автомобильная телевизионная антенна разделяется на категории по способу установки:

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.
  • внешнего типа;
  • модели для внутреннего монтажа;
  • комбинированные изделия, оснащенные внешними приемными штырями (блок усиления сигнала находится в салоне машины).

Распространено мнение, что оборудование внешнего типа обеспечивает улучшенный прием сигнала и повышение качества видео. Но для установки внешней антенны потребуется снимать штатный узел или сверлить отверстие в кузове, что вызывает коррозию металла и попадание влаги в салон или багажник машины. Если не делать отверстие, то кабель вводится через уплотнитель двери, что приводит к снижению герметичности салона и постепенному разрушению изоляции и металлических жил коммутационного шнура.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

Лучшие модели

Лучшие автомобильные антенны для приема телевизионного сигнала оснащаются встроенными усилителями, обеспечивающими прием телепрограмм в городских условиях и на расстоянии 15-20 км от ретранслятора. По мере увеличения дистанции качество картинки ухудшается, на экране отображаются помехи и происходят разрывы приема. Поэтому использование таких антенн целесообразно только в городской черте.

Calearo ANT

Устройство обеспечивает работу радиоприемника и телевизионного блока в магнитоле, а также оснащается приемником сигналов от спутников GPS. Компоненты антенны скрыты под обтекателем из пластика, изделие предназначено для монтажа на крыше или крышке багажника автомобиля. Устройство обеспечивает прием аналогового и цифрового сигнала, предусмотрен встроенный усилитель.

Automania Digital TV FM

Автоантенна для внутреннего монтажа (на ветровое стекло), оснащенная усилителем сигнала. Оборудование рассчитано на прием сигналов стандарта VHF в диапазоне 175-250 МГц и UHF в интервале 465-850 МГц. Для коммутации предусмотрен коаксиальный кабель длиной 1500 мм, что может оказаться недостаточно для скрытой прокладки шнура.

Prology TVA-400

Активная антенна, предназначенная для приема радиоволн и телевизионного сигнала. Встроенный усилитель потребляет ток силой до 50 мА, производитель допускает эксплуатацию изделия при температуре от -40° до 70°С. Корпус устройства крепится на внутренней поверхности ветрового или заднего стекла, предусмотрен кабель для соединения с автомагнитолой длиной 3500 мм.

Clayton TVH-105

Оборудование предназначено для установки внутри салона машины, встроенный усилитель обладает коэффициентом усиления 20 дБ. Устройство крепится на лобовое стекло при помощи 2-стороннего скотча. Изделие позволяет принимать только телевизионные частоты в диапазонах VHF/UHF, штатный коммутационный кабель имеет длину 4500 мм.

Mystery MANT-4

Изделие 2-полосного типа, предназначено для установки внутри салона автомобиля (на стекло или специальный кронштейн). Оборудование предназначено для приема сигналов радио (FM или AM) и TV в частотном диапазоне от 40 до 800 МГц. Антенна оснащается встроенным усилителем с питанием от бортовой сети, коэффициент усиления составляет 12 дБ.

Как сделать своими руками

Для изготовления автомобильной ТВ антенны своими руками потребуются 2 стандартных узла телескопического типа от бытового радиоприемника и усилительный блок, позаимствованный у вышедшей из строя антенны для телевизора. Дополнительно потребуется пластиковый корпус для установки компонентов и площадка, позволяющая установить изделие на крыше автомобиля. Плата усилителя устанавливается в корпус, усы антенны крепятся гайками к контактным выводам.

Антенна для авто может быть построена на основе провода, который крепится на внутренней поверхности заднего стекла машины. Длина ребра полученного устройства составляет 80-120 мм, что позволяет улавливать сигналы дециметрового диапазона. Кабель подключается к согласующему конденсатору, который подсоединяется к коаксиальному проводу. Приемное устройство для автомобильного телевизора крепится при помощи присосок или растяжек, вставленных под резиновый уплотнитель стекла.

Как установить и подключить

Установка внешней антенны для магнитолы с телевизионным приемником производится при помощи магнитного основания. Для защиты кузова от повреждений на внешнюю часть опоры надевается защитный чехол, изготовленный из синтетического материала. Допускается обмотать основание поливинилхлоридной изоляционной лентой или обернуть стандартным целлофановым пакетом.

Устройство требует подачи питания, кабель припаивается к контактной площадке, а затем выводится вместе с коаксиальным шнуром к головному мультимедийному устройству. Провода прокладываются через дверные уплотнители или через штатное отверстие в крыше для заводской антенны. Входное отверстие заделывается герметизирующим веществом, устойчивым к перепадам температур. Питание подсоединяется к клемме магнитолы, отвечающей за работу внешнего усилителя или активного антенного блока (зависит от конструкции проигрывателя).

Как настроить

Настройка самодельного принимающего устройства заключается в корректировке положения и длины антенных усов (диполей). Параметры подбираются экспериментальным путем на основе визуальной оценки качества изображения. В процессе движения усы антенны направляются в сторону населенного пункта, в котором имеется ретрансляционный центр. Дополнительные настройки усилителя или иных параметров не предусмотрены.

Комнатная ДМВ антенна своими руками для DVB-T2.

Качественная антенная часть — основное условие КПД любого приёмного устройства. Попытка производителей совместить старые конструкции антенн с современной электронной начинкой приводят к увеличению стоимости комплекта. Учитывая неплохую плотность покрытия DTV, практически во всех городах, изготовить самостоятельно приемную антенну для этого диапазона частот, совсем не сложно. Самодельная  комнатная ДМВ антенна, изготовленная своими руками, обеспечивает отличный уровень приёма каналов цифрового телевидения при минимальном расходе денег.

Для сборки конструкции понадобится:
  • 2—3 часа, знания в объёме школьной программы.
  • Чертёж шаблона на листе формата А4.
  • Два листа плотного картона размерами 28х18 см.
  • Два листа плотного картона размерами 18х18 см.
  • Бытовая алюминиевая фольга.
  • Коаксиальный кабель 1,5 м сопротивлением 75 Ом, для подключения к TV.
  • Стандартный антенный штекер.
  • Термоклей.

Пошаговый алгоритм изготовления.

Подготовка чертежа шаблона.

На листе формата А4 вычерчивается шаблон. Ширина всех линий 1,2—1,5 см. Жёсткой привязки к другим размерам нет. Необходимо соблюсти пропорции по длине отрезков «ёлочки», увеличивая длину каждого луча на 1,2—1,5 см, в направлении движения «сверху вниз», пропорционально заполнив чертежом всю плоскость листа.

Изготовление фольгированных шаблонов.

После вырезания ножницами чертежа, получаем бумажный шаблон. Бумажный шаблон накладывается на алюминиевую фольгу, обводится по контуру, вырезается. Необходимо изготовить две одинаковых заготовки из фольги.

Изготовление конструкции.

 Наклеиваем обычным клеем-карандашом фольгированный шаблон на каждый из двух листов картона размерами 24*18, размещая «ёлочки» по центру заготовок. Получаем две части конструкции для изготовления самодельной цифровой антенны.

Подготовка антенного кабеля.

Разделываем антенный кабель, отделив экран от центральной жилы. Длина оголённых концов составляет 4—5 см. Центральная жила будет подсоединяться к одному шаблону, экран — к другому.

Подсоединение.

В нижней части ствола «ёлочки» вставляем в картон 4—5 больших скобок от степлера на расстоянии 5 мм друг от друга, заводим под них центральный провод. Продавив скобки в картон, закрепляем их с другой стороны. Для неподвижности загибаем оставшийся конец провода крючком вверх. Для фиксации место соединения заливается термоклеем. После застывания клея, по аналогии, закрепляем скобами экранную оплётку на другом листе картона. При подсоединении проводов и совмещении листов картона необходимо оставлять зазор между шаблонами в размере 1,0—1,5 см.

Установка антенного штекера.

После разделки противоположного конца антенного провода, устанавливаем на него стандартный антенный штекер для подключения к антенному входу телевизора или DVB-T2 приемника. Коннектор штекера плотно насаживается на экранированную жилу. Центральный провод вставляется в верхнюю часть штекера, с одновременной фиксацией конструкции скручиванием.

Окончательная сборка конструкции.

Отмечаем середину в верхней части листа картона размером 18х18 см. Отступаем от центра на 0,5 см вправо и влево. От полученных отметок проводим две диагонали к правой нижней и левой нижней части заготовки. По нарисованным линиям наносим разогретый термоклей. Согнув конструкцию по линиям разметки, наклеиваем её торцами на картон с обеих сторон. В результате получаем готовую конструкцию, которая после высыхания клея сразу подключается к телевизору.

После подключения антенны и автоматической настройки телеканалов, самодельная ДМВ-антенна сразу выдаёт высокий уровень усиления сигнала и отличное качество картинки, превышающее показания выносных антенн. В некоторых случаях для улучшения сигнала, можно поменять местоположение антенны.

Мощная современная самодельная антенна HDTV: 7 шагов (с изображениями)

Телевизионные антенны существуют уже много лет — и люди пробовали всевозможные неприглядные вещи, чтобы «исправить» их или заставить работать лучше — от прикрепления металлической одежды ангар из алюминиевой фольги! Я понял, что это не работает, и я не хочу тратить деньги на новые неисправные антенны. Иногда лучший способ исправить что-то — это Сделай сам !!!

Много месяцев назад я решил отказаться от кабельного телевидения.Моя местная кабельная компания убедила меня платить 10 долларов в месяц за местные каналы — это казалось нормальным. Антенны, казалось, ушли в прошлое — даже не думал о том, чтобы попробовать их использовать. Итак, прошло несколько месяцев, и прекрасная кабельная компания подняла стоимость моего местного канала до 35 долларов в месяц; смешно для нескольких каналов. Я избавился от него и купил антенну. У первого почти не было канала — и у него был ужасный прием. Зря потратил деньги на вторую, которую я использовал некоторое время. Но, если бы мой кот подошел к окну, каналы не работали бы.Мне пришлось бы постоянно двигать эту штуку, чтобы попытаться получить прием — даже тогда она бы погасла много раз. Я покрыл его алюминиевой фольгой, и это выглядело безумно и ужасно — и это не помогло. Очень хотелось посмотреть Masterchef!

Итак, я поискал в Интернете и нашел информацию о том, как сделать современную антенну HDTV из картона и алюминиевой фольги. Я сказал об этом своему отцу, и он сначала рассмеялся, но после того, как он услышал о моем, он хочет, чтобы я сделал его одним из них! Я прочитал массу комментариев от людей, которые сделали этот тип антенны, и они были в восторге от того, насколько она лучше, чем их дорогая антенна за 70 долларов! Итак, я должен поблагодарить и отдать должное парню, который создал этот дизайн здесь — большое вам спасибо за то, что поделились этим с миром! Вы также можете получить шаблон там.Инструкции были отличными, но я плохо разбираюсь в электронике, и то, что я смог это сделать, означает, что это просто! Я надеюсь, что мой путеводитель и фотографии помогут тем, кто похож на меня, и которым нужно еще больше разбираться. Я старался делать много четких снимков.

Прежде чем мы начнем, я просто хочу сказать, что после подключения этого устройства, даже не помещая его высоко или в каком-либо определенном направлении или особом месте — у меня появилось больше каналов, чем я когда-либо принимал на этом телевизоре. У меня больше каналов, чем было, когда я заплатил за них кабельной компании! Все они кристально чистые — мне это нравится! Кроме того, не забудьте повторно сканировать каналы после подключения — это также увеличило количество каналов, которые я получил.

Телевизионная антенна, которую можно сделать из уже имеющихся дома

Люк Баума • 7 марта, 2019

если (has_post_thumbnail ($ post_id)):?> endif; ?>

Телевизионная антенна — отличный способ получить множество HD-каналов, включая, во многих областях, ABC, CBS, FOX и NBC бесплатно.Хотя вы можете купить антенну менее чем за 50 долларов в таких магазинах, как Walmart или Target, вы также можете построить свою собственную антенну из предметов, которые, вероятно, уже есть в вашем доме.

Вот два способа сделать дешевую и простую антенну для телевизора.

Одно замечание, прежде чем мы начнем

Если у вас есть смарт-телевизор, вам нужно будет использовать его меню для поиска каналов после установки антенны. Для этого перейдите в Настройки на вашем телевизоре. Там вы найдете меню каналов с возможностью поиска локальных каналов.Без этого шага ваш телевизор не будет отображать все доступные каналы.

Антенна со скрепкой

Если вы живете в районе с хорошим приемом эфирного телевидения, скрепка может быть первым вариантом, который вы захотите попробовать. Все, что вам нужно сделать, это распрямить канцелярскую скрепку и вставить ее в штекер кабеля / антенны на телевизоре (тот круглый разъем, который вы использовали для подключения кабельной розетки от телевизора).

Это не самая лучшая антенна, однако многие люди сообщают, что могут получить нужные каналы с помощью канцелярской скрепки.

Антенна вешалки для одежды

У вас валяется старая металлическая вешалка для одежды? Если он подходящего размера, вы можете выпрямить его, как если бы это была скрепка большего размера, и подключить ее прямо к телевизору.

Для еще лучшего приема вы можете подумать об использовании коаксиального кабеля в сочетании с вешалкой для одежды. Для этого вам нужно будет прикрутить один конец кабеля к телевизору, а другой конец — к проволочной вешалке для одежды.Это позволит вам перемещать антенну для лучшего приема.

Возьмите коаксиальный кабель любой длины (кабель, который вы использовали для ввинчивания в заднюю часть телевизора от кабельной коробки) и отрежьте разъем с одного конца. С помощью ножа аккуратно срежьте резину и защитный слой вокруг жилы коаксиального кабеля примерно на ¼ дюйма от конца (я имею в виду, что будьте осторожны, провода острые, поэтому, пожалуйста, не порежьтесь).

Теперь оберните оголенный коаксиальный кабель вокруг антенны вешалки для одежды как можно плотнее.Это позволит вам перемещать самодельную антенну, чтобы найти лучшую точку приема. Как правило, чем выше вы вешаете антенну и чем дальше она от телевизора, тем лучше качество приема.

Последние мысли

Самодельные антенны очень весело делать и использовать. Как всегда, когда вы делаете свою собственную антенну, есть некоторая доля «вы получаете то, за что платите». Если вы не получаете прием, который, по вашему мнению, должен иметь самодельная антенна, вы можете купить ее в местном магазине, поскольку их антенны специально созданы для приема телевизионных сигналов.

AntennaWeb.org — отличный сайт, который поможет вам найти, какие каналы доступны бесплатно в эфире в вашем районе. Просто введите свой адрес, и они дадут вам представление о том, чего вы можете ожидать от телевизионной антенны.

RV Идеи: ТВ-антенна для дома на колесах

Большинство людей, которым нравятся проекты «Сделай сам», временами обнаруживают, что работают над проектом, который может быть улучшен за счет готовой альтернативы, но настойчиво продолжают, потому что в создании чего-то с нуля есть что-то отрадное.Эта идея DIY RV TV антенны определенно является одним из таких проектов. За 20 долларов вы можете найти гораздо лучшую альтернативу в местном магазине WalMart или за вдвое больше, чем вы можете построить одну из этих антенн для RV TV. Но, как и я, есть некоторые из вас, которые ответят решительным «да»! Так что читайте подробности.

[asa] B00005T3EY [/ asa]

Инструменты, необходимые для создания ТВ-антенны для дома на колесах

Детали, необходимые для изготовленной на заказ телевизионной антенны для дома на колесах:

[asa] B001DFZ5HO [/ asa]

Как видно на фотографиях, эта ТВ-антенна для дома на колесах, сделанная своими руками, прямолинейная.
  • Банку из-под соды нужно разрезать пополам ножницами, а затем закрепить на деревянной подставке с помощью степлера.
  • Затем вам нужно прикрепить два подводящих провода (подойдет любой лом громкоговорителя или провода для электроники) от банок к трансформатору.
  • Затем прикрепите трансформатор к дереву, затем прикрепите коаксиальный кабель к трансформатору, а затем к задней панели телевизора.
  • Запустите сканирование каналов и вуаля, новая ТВ антенна DIY RV!

Поразительно, что один мешок с бытовым мусором может содержать большую часть компонентов для сборки телевизионной антенны для дома на колесах.Если вам интересно, пожалуйста, перейдите по ссылке ниже для получения полных инструкций и дополнительных фотографий.

Источник: http://makeprojects.com/Project/Over-the-Air+TV+Antenna/1948/1#.US0vojDvt

Любите RVing? Вы полюбите RV LIFE Pro

Это страсть к путешествиям, свобода открытых дорог. Это не пункт назначения, а путь. Он исследует мир. Вам не нужен дом, потому что, путешествуя, вы дома. Это RV LIFE.

Проблема в том, что спланировать грандиозное путешествие на автофургоне довольно сложно.В RV LIFE мы считаем, что это должно быть просто. Как сами RVers, мы понимаем этот процесс и помогли миллионам RVer путешествовать с уверенностью и осуществить их мечты о путешествиях.

Мастер

RV Trip Wizard поможет вам спланировать идеальную поездку, а наше приложение RV GPS превратит ваш телефон в безопасный GPS-навигатор, который доставит вас туда безопасно. У вас есть вопрос обо ВСЕМ, связанном с RVing, присоединяйтесь к обсуждению в любом из наших замечательных сообществ форумов RV.

Шаг 1. Нажмите здесь, чтобы узнать больше и подписаться на бесплатную пробную версию.
Шаг 2: Спланируйте поездку на автофургоне своей мечты.
Шаг 3: Наслаждайтесь незабываемыми воспоминаниями!

Получите бесплатное ТВ с DIY HDTV-антенной за 5 долларов

Получите бесплатное телевидение с антенной HDTV, сделанной своими руками за 5 долларов

Нравится ли вам бесплатное телевидение? Все любят бесплатное, и вы можете получить бесплатное телевидение с этой антенной HDTV, сделанной своими руками за 5 долларов. Антенны в магазине могут стоить более ста долларов, но вы можете сэкономить много денег, сделав одну самостоятельно. Кабельное или спутниковое телевидение стоит более 100 долларов в месяц, поэтому построить антенну, чтобы сэкономить, — это великолепно.Вот что вам нужно, чтобы это произошло.

Необходимых элементов:

  • Картон или толстый пенопласт in
  • Линейка
  • Бритвенное лезвие
  • Алюминиевая фольга
  • Шарпи
  • Ножницы
  • Бумага для печати и чернила для шаблона
  • Клей
  • Антенный кабель

Инструкции:

1- Возьмите картон или пенопласт и с помощью линейки измерьте необходимые размеры. Отметьте ручкой. Вам понадобятся две части размером 8 на 11 дюймов и две части размером 8 на 8 дюймов.Используйте лезвие бритвы, чтобы правильно вырезать эти формы.

2- Затем вам понадобится алюминиевая фольга, потому что из нее получаются ваши антенны! Воспользуйтесь шаблоном антенны, найденным в Интернете, и распечатайте его. Затем вырежьте шаблон, и вы готовы делать свои антенны.

3- Поместите шаблон поверх алюминиевой фольги и аккуратно обведите его маркером. Затем вырежьте его ножницами. Сделайте этот шаг дважды, потому что для правильного выполнения этого проекта вам понадобятся две антенны.

4– Затем возьмите кусок размером 8 x 11 дюймов и с помощью линейки найдите точную середину длинной стороны.Сделайте отметки с обеих сторон и проведите линию между двумя отметками. Затем возьмите жидкий клей и проведите по этой линии. Осторожно поместите одну антенну из фольги на клей и приклейте другие части антенны.

5- Вам необходимо выполнить четвертый шаг второй раз для второй фольгированной антенны.

6- Теперь вам нужен антенный кабель. Одну сторону нужно оставить в покое, а другую — обнажить. Прикрепите зачищенную сторону к нижней части одной из плат антенн. Вы можете даже нанести туда немного горячего клея, чтобы он оставался на месте должным образом.

7- Повторите шаг шесть на второй антенной плате.

8- Установите эти доски под углом 45 градусов с присоединенным кабелем. Нанесите полоску клея по краям с обеих сторон доски и поместите свою доску размером 8 x 8 дюймов на эту полоску клея.

9- Удерживать и дать высохнуть. Затем выполните этот шаг для следующей доски размером 8 x 8 дюймов. Теперь ваша антенна готова к использованию!

Многие телевизоры сегодня являются цифровыми, поэтому вам понадобится преобразователь. Итак, подключите правильный конец кабеля антенны, который подключен к вашим антеннам, к задней части преобразователя.Подключите конвертер к телевизору и выполните сканирование, чтобы узнать, сколько каналов можно найти. Их может быть пять, или вы можете найти от 40 до 50 каналов. За антенну за 5 долларов ее невозможно превзойти! Теперь вы можете попрощаться со счетом за кабельное телевидение.

Easy TV Antenna Hacks, которые действительно работают

Каждый раз, когда мы думаем о телевизионной антенне, мы склонны думать о бесплатном телевидении. Для большинства людей, привыкших к спутниковому и кабельному телевидению, бесплатные телеканалы им чужды.Они не знают, что в некоторых частях света все, что вам нужно, — это телевизионная антенна, и вы готовы получать бесплатное телевидение. Однако вам придется избавиться от этой спутниковой антенны в других местах, чтобы получить то же самое. Возможно, вам также придется перепрофилировать его аксессуары, чтобы это произошло.

Прежде чем мы углубимся в реальную цель этого блога, имейте в виду, что этот блог не поможет вам нарушить закон или получить доступ к любому контенту незаконно. Тысячи телеканалов доступны бесплатно. Ваш провайдер кабельного телевидения добавляет их в ваш пакет, что делает их недоступными каждый раз, когда вы не можете продлить подписку.

Если вы поищете в Интернете о взломах телевизионных антенн, количество результатов ошеломит вас. Вы также увидите всевозможные претензии. Большинство из них проверено. У одних отличные результаты, у других — посредственные. В этом блоге мы рассмотрим только те хаки, которые работают. Мы будем говорить только о тех взломах, которые мы опробовали и протестировали ранее.

Не буквальный север. Направьте его в направлении источника сигнала. Телекомпании транслируют свой цифровой сигнал с помощью телевизионных мачт, аналогичных мачтам операторов мобильной связи.Это высокие металлические башни, часто стратегически расположенные на возвышенности. Если вы можете найти башни, вы можете получить бесплатную эфирную станцию ​​(FTA) прямо в свой телевизор. Большинство телевизоров сейчас не имеют внешней телевизионной антенны, они в основном уже встроены в телевизор. Если это так, но у вас есть доступ к старой спутниковой тарелке, вы можете перепрофилировать ее и превратить в антенну. Люди на https://longrangesignal.com/how-to-make-a-tv-antenna-from-a-s satellite-dish/ имеют пошаговое руководство, которому вы легко можете следовать.Вам не нужно будет покупать новый кабель; можно использовать существующую проводку. Совет в конце: теперь вы можете использовать блюдо для любых других целей, в том числе использовать его как цветочный горшок. Как только вы закончите, вы официально присоединитесь к растущему сообществу потребителей FTA.

Вы можете заметить, что одна антенна не захватывает все каналы FTA, которые вам нужны. Это могло быть связано с плохой калибровкой или использованием некачественных материалов при установке. Совместимость сигналов также является проблемой, которую можно решить с помощью другой антенны.Вы можете использовать другой тип антенны, чтобы подключиться к оставшемуся пулу каналов.

Две антенны работают безупречно, если специалист может правильно установить их так, чтобы не нарушать путь прохождения сигнала. Вы можете направить их в разные стороны или на разные мачты.

Для подключения к сигналу потребуется отдельная проводка. Когда у вас есть сигнал, вы можете использовать ответвитель для объединения двух антенн. Если вы хотите смотреть разные каналы на разных телевизорах в доме, используйте коаксиальный разветвитель, чтобы разные телевизоры могли получать доступ к сигналу.

Таким образом, вы даже можете подключить своих арендаторов к каналам FTA, если они захотят. Это если вы собственник недвижимости. Всегда разумно сначала протестировать каждую антенну, прежде чем комбинировать их. Двойная антенна может повысить мощность сигнала для повышения надежности сигнала.

В настоящее время существует множество известных способов изготовления телевизионной антенны из местных материалов. Некоторые варианты самостоятельного изготовления довольно сомнительны. Некоторые из них также весьма креативны и новаторски. Плохо построенные антенны могут привести к слабому сигналу.С светильником, шнурком для обуви и старой вилкой можно получить сигнал. Однако для просмотра ТВ он не надежен и не стабилен.

Для стабильности и мощности сигнала вы можете попробовать использовать более прочные материалы, такие как пенопластовые плиты и серебряные провода. Также убедитесь, что вы обращаете внимание на точность направляющих, потому что от этого зависит сила сигнала. Если там написано, что вам следует поставить петлю, убедитесь, что у вас есть размеры круга. Вы также можете настроить антенну по своему желанию.

Заказные или купленные антенны также подчиняются тем же правилам. Чем выше вы разместите антенну, тем лучше будет прием. Кроме того, горизонтальные антенны работают лучше, чем вертикальные. Выбор материалов с большей площадью поверхности может повысить мощность сигнала. Убедитесь, что антенна имеет прямой доступ к источнику сигнала. Продолжайте пробовать и экспериментировать с новыми инновациями, пока у вас не будет доступа ко всем доступным вам телеканалам.



Поделиться

5 способов получить больше каналов с помощью самодельной антенны

Каждый из нас хоть раз пытался починить или улучшить телевизионную антенну, но безуспешно.

Каждый раз, когда неисправность повторяется, вы будете недовольны поставщиками, их постоянно растущими ценами и так далее.

Вы постоянно недовольны плохими антеннами? Возможно, тогда лучшее решение — сделать это самому. Не тратьте деньги на разные альтернативы, лучше сосредоточьтесь на сборе информации о том, как это сделать самостоятельно, и на том, чтобы использовать большинство каналов.

Как сделать самому?

Антенны

существуют уже столько лет, но, наконец, никогда не было так просто сделать одну современную антенну HDTV, и все, что вам нужно, это картон и алюминиевая фольга.В этом случае не потребуются специальные навыки, например, в области электроники. Это руководство очень простое, и вы убедитесь в этом сами.

Как мы уже говорили, все, что вам понадобится из материала, это картон, алюминиевая фольга, клей, инструменты и коаксиальный кабель.

Шаг 1: В самом начале вам нужно разобраться с настройкой, и для этого вы будете использовать вырезанный картон соответствующих размеров, который вы приклеите к обратной стороне алюминиевой фольги.Делайте это очень осторожно, потому что вы все еще работаете с клеем, а самое главное — достаточно расплющить фольгу. Мы советуем украсить переднюю часть интересными наклейками, маркерами или чем угодно. После этого дайте картону высохнуть.

Шаг 2: Вырежьте кусочки картона для антенны. Как только вы это сделаете, у вас должны получиться две копии картона с определенным видом. Используя резак для картона, у вас получится выкройка, имеющая основную более длинную часть и, в конце концов, прикрепленные к ней два крылышка.Кроме того, сделайте два паза в качестве монтажных кронштейнов.

Повторите то же самое с фольгой, но используйте ножницы вместо резака, потому что фольга более чувствительна и склонна к разрыву.

Шаг 3: Придайте форму «крыльям». Сделайте прорези в каждом крыле, чтобы можно было загнуть их концы внутрь и придать им такую ​​форму. Чтобы еще больше укрепить их, вы можете добавить немного клея в том месте, где часть крыла изгибается, будьте осторожны, потому что угол стороны крыла должен быть около 90 градусов.Дайте ему высохнуть.

Источник: Xtronic.org

Шаг 4: Накройте фигурные крылья фольгой. Будьте так же осторожны, как и раньше, потому что вы по-прежнему работаете с фольгой, которая легко ломается. К задней части крыла аккуратно приклейте фольгу, расплющите, чтобы она была гладкой. Не используйте много клея и дайте ему высохнуть в конце.

Шаг 5: Установите кронштейны. Пришло время установить кронштейны. Для начала убедитесь, что ваш проект или его основная часть хорошо просохла. Определите, где будут стоять кронштейны, сделайте прорези квадратной формы, а затем вставьте кронштейны в получившиеся небольшие отверстия.

Прикрепите его клеем и дайте высохнуть.

Шаг 6: Когда вы закончите с основными деталями, соедините их с крыльями с помощью скоб. Добавьте немного клея, чтобы хорошо прикрепилось, а после того, как клей высохнет, просто добавьте проводку.

Поздравляем! Вам удалось сделать свою антенну. Не позволяйте вашим усилиям быть напрасными, а внешним воздействиям испортить ваш шедевр. Несмотря на то, что он работает и вы нашли все нужные каналы, кошке достаточно пройтись рядом с антенной или, из-за погоды, мешать просмотру ваших любимых каналов.

способов получить больше каналов с помощью самодельной антенны:

1. Найдите радиовещательные вышки в вашем районе

Источник: RF Engineering

Мы советуем сделать это до того, как вы начнете делать антенну. Таким образом, вы сможете заранее определить потенциал своей антенны и, таким образом, лучше организовать ее при определении ее положения.

Сегодня, благодаря современным технологиям, найти такие места совсем несложно, многочисленные приложения предлагают вам множество возможностей.Таким образом, с помощью определенной информации, например вашей улицы, вы можете определить необходимое расстояние.

2. Поместите рядом с окном.

Источник: Andys Aerials Andys Aerials

Вы осознали, насколько важно, чтобы ваша антенна находилась рядом с телебашней. Это означает, что окно также должно выглядеть именно так, потому что антенна должна быть рядом с ним именно по этой причине. Сами стены являются достаточным препятствием для достижения наилучших результатов вещания канала, поэтому найдите максимально возможную видимость, доступную для антенны.

Конечно, желательно, чтобы перед окном было чисто или чтобы не было дерева, забора или любого другого препятствия, которое могло бы способствовать возникновению помех.

3. Поместите как можно выше

Источник: Medium

Если вы используете вышеупомянутые приложения, которые запрашивают ваши данные для оценки расстояния, знайте, что вам также будет предложено ввести высоту, на которой расположена антенна. Это означает, что это очень важно для приема — чем он выше, тем лучше прием.По этой причине каждый специалист посоветует вам держать антенну снаружи, а мы советуем делать это на максимально возможной высоте.

4. Не позволяйте металлу мешать сигналу

Источник: Pinterest

Металл — один из главных врагов приема. Он будет всячески блокировать прием, вызывая постоянные помехи. Поэтому избегайте позиций, близких к любым металлическим предметам или технике, чтобы избежать проблем. Также убедитесь, что ваша система видеонаблюдения не мешает работе антенны.

Если вы заметили проблемы, позвоните профессионалам, например, mikeharrisaerialands satellite.co.uk, чтобы исправить эту проблему, потому что вы не можете сделать это самостоятельно.

5. Проверить разные позиции

Источник: ConsumerExpert.org

Мы уверены, что вам не терпится наконец опробовать свою антенну, настроиться и посмотреть свои любимые каналы на удобном диване. К сожалению, нам придется вас на мгновение разочаровать и сказать, что вам придется отложить это, но на очень короткое время.

Прежде чем вы сможете окончательно расположить антенну, вам нужно будет изменить несколько углов, прежде чем выбрать один для лучшего приема.Для этого вы будете листать каналы в каждой позиции или проверять их прием и выяснять, какой из них дает наилучшие результаты.

Вывод:

Мы надеемся, что с помощью этих советов вы сможете создать свою идеальную антенну, для которой вы найдете наилучшее возможное положение и, таким образом, доставите себе максимальное удовольствие. Наберитесь терпения во время настройки, исследования, и мы уверены, что у вас все получится.

Лучшие наружные телевизионные антенны для вашего развлечения

Фото: depositphotos.com

В то время как в последние годы наблюдается тенденция к расставанию отрезателей кабеля со своими кабельными компаниями, эти же люди, как правило, имеют множество потоковых сервисов, на которые они подписываются каждый месяц. Хотя каждая услуга стоит копейки на доллар по сравнению с полноценным счетом за кабельное телевидение, две или три подписки могут сложиться.

Вместо подписки на потоковые сервисы вы можете смотреть бесплатные телеканалы из радиоволн вокруг вашего дома. Лучшие наружные телевизионные антенны требуют лишь небольших вложений времени и денег, поэтому за короткое время вы можете сэкономить на кабельных услугах и услугах подписки, просматривая свои любимые каналы в качестве HD.

Хотя вы можете относиться к этому скептически, уличные телевизионные антенны действительно работают и являются отличной альтернативой для ваших развлечений. Они могут задействовать целый ряд каналов, включая местные, национальные и общественные. Их также относительно легко установить, заручившись помощью разнорабочего или сделав это самостоятельно, при условии, что вы не боитесь высоты.

  1. НАИЛУЧШИЙ В ЦЕЛОМ: Channel Master EXTREMEtenna CM-4228HD
  2. НАИЛУЧШЕЕ ЗНАЧЕНИЕ: PBD Outdoor Digital Amplified Yagi HDTV Antenna
  3. UPGRADE PICK: Channel Master Digital Advantage Antenna CM-20203 BEST
  4. Антенны Прямая телевизионная антенна Clearstream 4 В C4-V-CJM
  5. НАИЛУЧШИЙ ДЛИННЫЙ ДИАПАЗОН: Пятизвездочная наружная цифровая усиленная антенна HDTV
  6. НАИЛУЧШИЙ МОТОРИЗОВАННЫЙ: PBD Цифровая наружная телевизионная антенна
  7. НАИЛУЧШИЕ ДЛЯ УСТАНОВКИ ATTIC GE Наружная телевизионная антенна, 29884
  8. ПОДДЕРЖКА ЛУЧШЕГО ПРИЛОЖЕНИЯ: RCA Outdoor Yagi HD Antenna, 4K 1080P

Фото: amazon.com

Что следует учитывать при выборе лучшей наружной телевизионной антенны

Прежде чем вы начнете покупать лучшую наружную телевизионную антенну для вашего дома, необходимо принять во внимание несколько факторов, чтобы выбрать наиболее подходящую модель для вашего дома. ситуация.

Расположение и структура здания

Местоположение и конструкция вашего дома могут иметь большое значение для выбора правильной наружной телевизионной антенны. Например, если вы живете в городе, вам придется бороться с другими факторами, чем если вы живете в отдаленной долине, вдали от телебашни.

Если вы живете в городе, возможно, вам не придется сильно беспокоиться о приеме антенны. Тем не менее, что может быть фактором, так это правила вашего ТСЖ или исторического общества относительно наружных антенн. Многие из этих организаций не хотят, чтобы ваша антенна была видна, поэтому вам лучше выбрать модель, которую можно установить на чердаке.

Если вы находитесь на большом участке земли в отдаленной долине, вам придется меньше беспокоиться о внешнем виде антенны и больше о приеме. В этом случае вам может потребоваться высокая антенная мачта, чтобы поднять спутник как можно выше над вашим домом.Чем он выше, тем больше у вас шансов получить надежный прием.

Размер и высота антенны

При покупке лучшей наружной телевизионной антенны помните, что размер и высота могут быть важными факторами, влияющими на качество работы устройства. Сигнальные волны, которые улавливаются антеннами, могут быть заблокированы большими препятствиями, такими как высокие здания, горы и даже большие углубления в земле. Если у вас плохой прием, это может быть связано с блокировкой между вами и телебашней.

В этом случае вы можете приобрести антенну большего размера или увеличить высоту антенны. Более высокая антенна с большей вероятностью уловит качественный сигнал и улучшит качество приема. Особенно это актуально в долине. Однако антенны большего размера могут улавливать более слабые сигналы, поэтому они также имеют свои преимущества.

Диапазон сигнала

Если в вашем районе нет стандартного кабеля, дальность сигнала, безусловно, является наиболее важным фактором при выборе наилучшей наружной телевизионной антенны для ваших нужд.Для тех, кто находится на небольшом расстоянии от радиовещательной вышки, антенны с радиусом действия 70 миль более чем достаточно. Если вас нет рядом с ближайшей вещательной вышкой, антенна ближнего действия может оказаться бесполезной. Вместо этого поищите антенну с радиусом действия от 150 до 200 миль для оптимального качества вещания.

Имейте в виду, что, хотя вы также можете приобрести усилитель сигнала, они не улучшат прием вашей антенны. Они просто компенсируют качество и потерю сигнала между антенной и телевизором.С учетом сказанного фактической проблемой может быть потеря сигнала, а не прием, который принимает антенна, поэтому обратите внимание на усилители сигнала в качестве потенциального решения.

Возможность HD

Споры ведутся вокруг того, действительно ли возможности HD имеют большое значение для качества телевизионных программ. Тем не менее, большинство производителей наружных телевизионных антенн заявляют, что их продукция поддерживает HD. По этой причине, возможно, стоит подумать, хотя бы как показатель возможностей.

В сегодняшнем телевещании антенны принимают цифровой сигнал, что означает, что у вас либо есть канал, либо его нет. Если у вас плохой прием, вы не увидите нечеткую картинку; вместо этого на вашем экране будет отображаться сообщение «Нет сигнала». Таким образом, если ваша антенна поддерживает HD, ваше телевизионное изображение в большинстве случаев должно быть кристально чистым или с качеством, подобным HD.

Всенаправленный прием

Если вы не заинтересованы в наборе безупречного приема, а предпочитаете приобретать антенну типа «установил и забыл», то наружная всенаправленная телевизионная антенна может быть лучшим выбором для вас.Эти антенны не нужно направлять прямо на вещательную вышку для наилучшего приема. Они круглые, как диск, и имеют антенные элементы по всему диску, чтобы принимать сигналы с любого направления.

Помните, что многие всенаправленные антенны имеют более короткие диапазоны, чем направленные антенны. Этот стиль может быть вариантом, только если вы относительно близко (менее 100 миль) к телебашне.

Возможности подключения

Хотя к наружной телевизионной антенне можно подключить несколько телевизоров, следует учитывать несколько факторов.Обычно хорошо использовать разветвитель для перенаправления сигнала антенны для подключения к двум телевизорам; однако может быть сложно перенаправить сигнал на более чем два телевизора, если ваша антенна не поддерживает двойное подключение.

Имейте в виду, что вам необходимо приобрести коаксиальный разветвитель, если он не входит в комплект поставки антенны, которую вы приобретаете, чтобы воспользоваться преимуществами двойного подключения. Несмотря на слово «двойной», обычно можно разделить сигнал между тремя или более отдельными телевизорами с помощью коаксиального разветвителя.

Кабельная проводка

Если у вас возникли проблемы с приемом вашей наружной телевизионной антенны, но вы находитесь в пределах досягаемости и направлены прямо на вещательную вышку, это может быть проблема с кабелем.

Телевизионный сигнал проходит от источника к телевизору по коаксиальному кабелю, и не все коаксиальные кабели имеют высокое качество. Коаксиальный кабель доступен в различных классах, причем RG-6 достаточен для стандартного телевизионного приема, а RG-11 является лучшим для сигнала HD. Независимо от того, придерживаетесь ли вы мировоззрения о сигнале высокой четкости, использование коаксиального кабеля с поддержкой HD обеспечит лучший путь для сигнала вашей антенны, идущего к телевизору.

Стоит отметить, что в этом сценарии вы также можете добавить усилитель сигнала. Хотя вы можете подумать, что усилитель увеличивает прием вашей антенны, на самом деле он просто улучшает качество сигнала от антенны.

Простота установки

Есть причина, по которой установщики антенн получают хорошую зарплату: это не всегда легкая работа. Если вы особенно удобны, есть уличные телевизионные антенны, которые, скорее всего, вам под силу установить и настроить.В большинстве комплектов есть необходимое оборудование для крепления антенны к опоре, хотя некоторые из них поставляются с самой опорой.

Выбор антенны, которую можно установить самостоятельно, может сэкономить немало денег, даже если опору придется покупать отдельно. Подумайте о том, чтобы сначала установить кронштейны для антенны у себя дома или на крыше, а затем установить антенну и столб как единое целое, вместо того, чтобы пытаться закрепить антенну на конце длинной стойки, когда вы находитесь на высоте 30 футов. Стоит продумать и безопасность, и удобство.

Наши фавориты

Лучшие наружные телевизионные антенны доступны в различных размерах и возможностях. Некоторые из них имеют невероятно большие расстояния, что отлично подходит для жителей отдаленных районов. Другие компактны и менее заметны для глаза. Какими бы ни были ваши потребности, ознакомьтесь с этим списком лучших вариантов, которые отражают одни из лучших моделей наружных телевизионных антенн на рынке.

Фото: amazon.com

Channel Master существует с момента появления технологии телевизионных антенн.Наружная телевизионная антенна EXTREMEtenna CM-4228HD — это результат многих лет исследований и инноваций. Этот HD-спутник имеет поле обзора 180 градусов и может принимать каналы в пределах 80 миль от вещательной вышки, включая сигналы UHF, VHF, FM и HD, поэтому домовладельцам, впервые перерезавшим шнур, не нужно жертвовать свои любимые каналы.

Если вы устанавливаете эту антенну, потребуются дополнительные детали. В этот комплект не входит столб (более подходящее название — мачта) или кронштейны, необходимые для его крепления на стене дома.

Фото: amazon.com

Если вы хотите попробовать эфирное телевидение без больших вложений, обратите внимание на наружную цифровую усиленную антенну Yagi HDTV PBD. Эта наружная телевизионная антенна, откалиброванная по направлению к телевещательной вышке, имеет радиус действия 120 миль, что идеально подходит для жителей удаленных мест. Антенна принимает передачи VHF, UHF и HD со встроенным усилителем, который помогает обеспечить наилучшее возможное качество звука и видео. Он поставляется в основном собранным и готовым к установке.

Эта антенна PBD включает в себя кронштейны, необходимые для ее крепления к опоре, хотя вам придется поставить опору самостоятельно. Также стоит отметить, что чем выше вы можете установить антенну, тем больше каналов вы получите. Хотя это верно для всех антенн, в частности, нижние антенны должны быть установлены как можно выше для лучшего приема.

Фото: amazon.com

Когда производитель заявляет о дальности действия антенны, иногда он завышает возможности продукта.Однако в случае с Channel Master Digital Advantage дело обстоит иначе. Эта антенна с радиусом действия 100 миль принимает каналы UHF, VHF и HD при условии, что она должным образом совмещена с радиовещательной вышкой. Большой размер (почти 8 футов в длину) и качественные компоненты гарантируют, что эта антенна обеспечивает четкое вещание на ваш телевизор.

Хотя большинство антенн не имеют вехи, эта антенна также не имеет коаксиального кабеля. Для завершения процесса установки вам потребуется приобрести кабель.

Фото: amazon.com

Когда дело доходит до предоставления максимальных возможностей в небольшом корпусе, обеспечивает Antennas Direct Clearstream 4V Antenna. Эта компактная наружная телевизионная антенна имеет ширину менее 30 дюймов и высоту около 20 дюймов, а в комплект входят монтажная стойка и кронштейны для легкой установки. Clearstream 4V имеет радиус действия 70 миль и принимает как UHF, так и VHF частоты. Эта антенна также принимает каналы HD 1080i там, где они доступны, без дополнительного усилителя.

Эта модель включает в себя детали, необходимые для крепления к дому, но коаксиальный кабель для подключения к домашней телевизионной системе необходимо приобретать отдельно.

Фото: amazon.com

Уличная цифровая усиленная HDTV-антенна Five Star оснащена проводкой и оборудованием для подключения до пяти телевизоров — отличная особенность для больших домов. Эта антенна даже включает в себя J-образную стойку для крепления на крыше. Он обеспечивает дальность действия 200 миль при установке с относительно прямой видимостью радиовещательной вышки и принимает частоты UHF, VHF и HD там, где это возможно. Он также имеет встроенный двигатель на 360 градусов, чтобы помочь найти лучшее направление сигнала.

Поскольку этот набор настолько обширен, он действительно включает в себя довольно много деталей и оборудования. Для этого требуется небольшая сборка, поэтому, если вы ищете комплект, готовый к выходу из коробки, другой вариант может быть более подходящим.

Фото: amazon.com

Возможно, вам не захочется возиться с маленькими гайками и болтами при сборке антенны. Эта цифровая наружная телевизионная антенна PBD отличается простыми в сборке деталями, которые защелкиваются на корпусе антенны для относительно быстрой установки. Он также предлагает двигатель на 360 градусов, позволяющий регулировать прием одним нажатием кнопки, либо на блоке управления, либо с помощью сопряженного пульта дистанционного управления.Антенна обеспечивает дальность действия 150 миль и включает в себя как J-образную опору для легкого монтажа, так и коаксиальный кабель.

Одна проблема, вызывающая беспокойство, заключается в том, что пульт дистанционного управления для двигателя потенциально может использовать те же частоты, что и пульт вашего телевизора. В таком случае вам придется найти способ заблокировать датчик дистанционного управления контроллера.

Фото: amazon.com

Эта антенна от GE достаточно мощная, чтобы ее можно было установить на чердаке, чтобы она не попадала в поле зрения гостей, посетителей и прохожих.GE Pro — отличный вариант для исторических домов, в которых есть исторические общества, наблюдающие за любыми модификациями. Антенна обеспечивает радиус действия 70 миль и включает в себя необходимые детали для установки на чердаке или на крыше, если вы того пожелаете. Он принимает HD-передачи, работая как с UHF, так и с VHF частотами.

Хотя в комплект входят детали, необходимые для установки этой антенны на чердаке, вам потребуется приобрести дополнительное оборудование для ее подключения к нескольким телевизорам, включая комбинацию усилителя / разветвителя и коаксиальные кабели.

Фото: amazon.com

Одним из наиболее сложных аспектов обрезки шнура является правильное выравнивание антенны. Наружная телевизионная антенна RCA использует бесплатное приложение для смартфонов RCA Signal Finder, которое помогает найти лучший сигнал в вашем районе. В комплект входят монтажные кронштейны, силовой трансформатор и защелкивающиеся элементы для легкой установки. Эта антенна также имеет относительно небольшую площадь основания, поэтому не исключена установка на чердаке.

Хотя эта антенна RCA включает в себя почти все, что вам нужно для начала работы, она не поставляется с коаксиальным кабелем.Чтобы подключить эту надежную антенну к телевизору, вам придется приобрести ее самостоятельно.

Советы по использованию наружной телевизионной антенны

Вы можете убедиться, что наружная телевизионная антенна улучшает прием и качество трансляций, следуя нескольким советам.

Если прием является проблемой, попробуйте использовать более длинный столб, чтобы поднять антенну выше над вашим домом. Чем выше вы можете установить антенну, тем выше вероятность получения лучшего приема. Иногда проще и безопаснее поставить все устройство на землю целиком, переставить антенну на более длинный столб, а затем переустановить как одно целое.

Если в вашем телевизоре есть датчик сигнала, вы можете использовать его для определения местоположения сигнала наилучшего качества в вашем районе. При изменении положения антенны шкала сигнала на телевизоре будет соответствующим образом регулироваться, если вы направите ее в направлении самого сильного сигнала.

Вы также можете использовать карту передатчиков башни вещания, чтобы определить местоположение ближайших вышек в вашем районе и, таким образом, направление, в котором следует направить вашу антенну. Имейте в виду, что ближайшая башня может быть не лучшей, если она заблокирована горами или другими препятствиями.

  • Попробуйте использовать более длинную веху, если прием сигнала затруднен.
  • Используйте датчик сигнала телевизора, чтобы изменить положение антенны для достижения наилучших результатов.
  • Используйте карту передатчика, чтобы определить местоположение ваших местных вышек.

Часто задаваемые вопросы о вашей новой лучшей наружной телевизионной антенне

Если вы все еще не уверены, как работает ваша антенна или как найти лучший прием, обратитесь к этим часто задаваемым вопросам и ответам об наружных телевизионных антеннах.

В.Как работает наружная телевизионная антенна?

Башни телевещания передают сигналы УКВ и УВЧ через эфир. Ваша наружная телевизионная антенна перехватывает эти сигналы и отправляет их на телевизор. Ваш телевизор преобразует эти сигналы в аудио и видео, которые вы видите на экране.

В. Могу ли я поставить комнатную телевизионную антенну снаружи?

Внутренние телевизионные антенны могут работать на улице, но они редко бывают достаточно водо- и погодоустойчивыми, чтобы выдерживать внешние условия. Лучше всего использовать модель, предназначенную для использования на открытом воздухе, поскольку она будет более надежной и более мощной для передачи сигнала обратно на ваш телевизор.

В. Как добиться наилучшего приема наружной антенны?

Для обеспечения наилучшего приема вам необходимо направить антенну на самый сильный передатчик в вашем районе. Вам также может потребоваться поднять антенну выше, чтобы улавливать самые сильные сигналы, если вы живете в долине или депрессии.

В. Усиливает ли сигнал антенна из алюминиевой фольги?

Технически да. Алюминиевая фольга на антенне увеличивает площадь проводящей поверхности, позволяя антенне улавливать больше сигнала.С учетом сказанного, вряд ли обернуть антенну алюминиевой фольгой после первой сильной бури.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
