ruАрматура для СИП-4

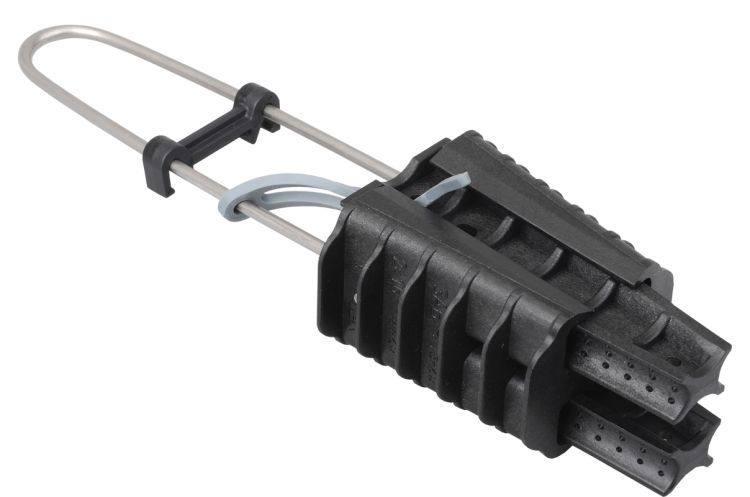

Анкерные клиновые зажимы для проводов ввода в дом
| Назначение: Арматура для СИП 4. Зажимы натяжные
клиновые предназначены для концевого крепления проводов ввода в дом.
Особенности: Подвижной клин не требует монтажного инструмента. Удобная дужка позволяет крепить зажим к кронштейнам и крюкам. Зажим РА 2/25 предназначен специально для наиболее применяемого СИП-4 2х16, 2х25. |
| Маркировка | Аналоги | Сечение, мм2 | Предельная нагрузка, даН |
| PA 2/25 | PC 63 TF 8, PA 4, SO 157.1 | 2х16/2х25 | 200 |
| PA 25 | SO 25, SO 243, PA 25х100, PC 63, F 27 | 2х16/4х25 | 220 |

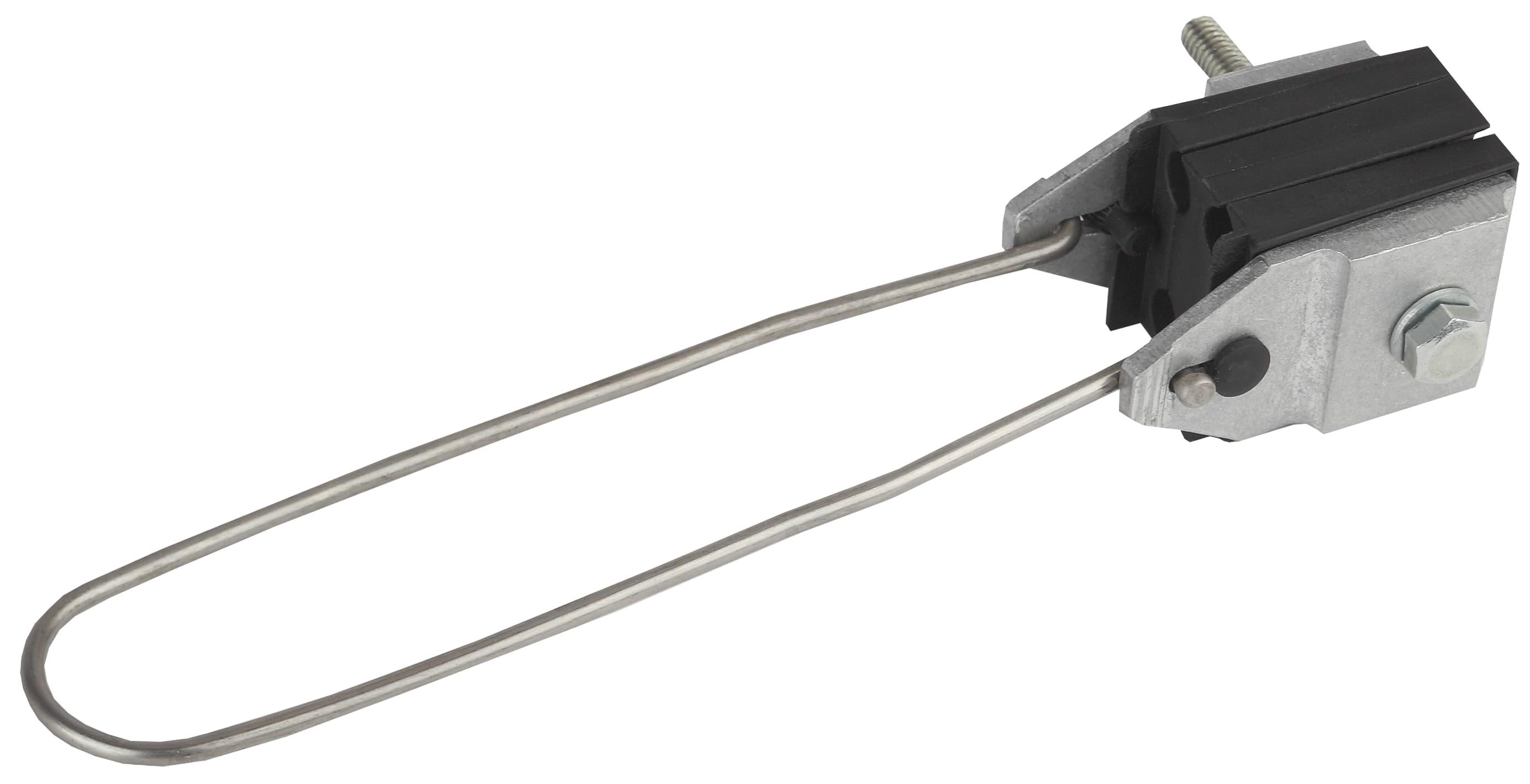

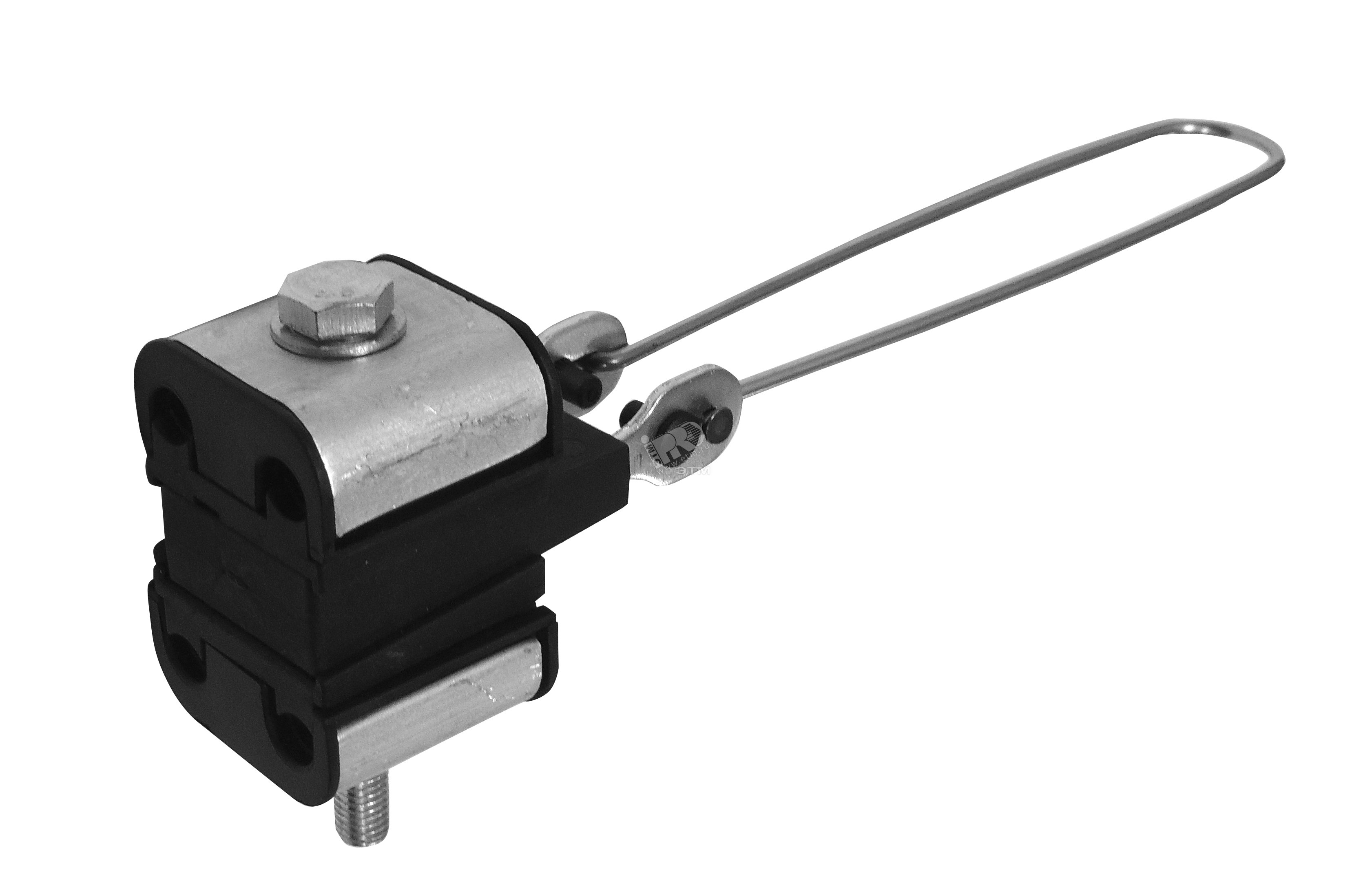

Анкерный зажим для проводов ввода в дом
Назначение: Арматура для самонесущих изолированных
проводов, применяется для анкерного крепления 2-х и 4-х жильного СИП на
опорах или на стенах зданий посредством стандартных крюков. Особенности: Состоит из щёк зажима, изготовленных из коррозионностойкого алюминиевого сплава, полимерных ультрафиолетовых вставок и дужки из нержавеющей стали. Необходим ключ для затяжки болта. Оснащен съемной скобой. |
| Маркировка | Аналоги | Сечение, мм2 | Предельная нагрузка, даН |
| PA 2/35 | SO 157.1 | 2х16/2х35 | 500 |
| PA 4/35 | SO 158.1 | 4х16/4х35 | 700 |
Анкерно-поддерживающий зажим для СИП-4
Назначение: Применяется для анкерной и промежуточной
подвески 2-х и 4-х жильного СИП. Особенности: Универсальная конструкция зажима позволяет легко превратить его в анкерный или поддерживающий зажим поворотом фиксирующего элемента на 900, путем ослабления болта. Рельеф поверхности клиньев обеспечивает надежную фиксацию проводника, препятствуя его выскальзыванию, не повреждая при этом изоляцию. Крепление на крюк. |
| Маркировка | Аналоги | Сечение, мм2 | Предельная нагрузка, даН |
| PA 216/435 | HEL 5505-2, GUKp2 | 2х16/4х35 | 1000 |
Анкерно-поддерживающий зажим для СИП-4
Назначение: Применяется для подвески на промежуточных
и угловых опорах 4-х жильного СИП. Особенности: Выполнен из полимера высокой прочности. Устойчив к погодным условиям и воздействию ультрафиолетового излучения. Крепление на крюк. Стальное кольцо позволяет увеличить срок службы зажима. |
| Маркировка | Аналоги | Сечение, мм2 | Максимальный угол отклонения |
| PSP 35 | PS 83 | 2х16/4х35 | 300 |
Анкерные и поддерживающие зажимы для магистральной четырехпроводной системы СИП без отдельного несущего проводника
| Назначение: Применяется для анкерного крепления
4-жильного СИП. Особенности: Зажим крепится на крюках и кронштейнах с помощью единственного болта. |
Прижимная часть клинового типа является саморегулируемой. Клинья легко раздвигаются
благодаря пружине, что облегчает установку проводов.| Позиция | Аналоги | Сечение, мм2 | Предельная нагрузка, даН |
| RPA 425/50 | SO 118.425, HEL 5503, GUKo1 | 4х25/4х50 | 2000 |
| RPA 450/120 | SO 234, PA 4 РА 50-120 | 4х50/4х120 | 2500 |
Анкерные и поддерживающие зажимы для магистральной четырехпроводной системы СИП без отдельного несущего проводника
| Назначение: PSP 25/120 — применяется для подвески
на промежуточных и угловых опорах до 30о 4-х жильного СИП;
PSP 120 — применяется для подвески на промежуточных и угловых опорах до 90о 4-х жильного СИП.
Особенности: Универсальный диапазон сечений. Вставка предохраняет жгут проводов от механического повреждения. |
| Позиция | Аналоги | Сечение, мм2 | Предельная нагрузка, даН |
| PSP 25/120 | SO 270, USC 25-120, UPU2 | 4х25/4х120 | 1000 |
| PSP 120 | SO 136.02 | 4х50/4х120 | 1000 |
Версия для печати
Подбор арматуры для СИП
СИП к магистральной линии
с неизолированными проводами
СИП от магистральной линии
Наименование Кол-во
1 Монтажная лента F207 2 м
2 Скрепа для крепления ленты А200 2 шт.
3 Кабельный ремешок S 180 3 шт.
4 Кронштейн СА 1500 1 шт.
5 Анкерный зажим РА 1500 1 шт.
6 Ответвительный зажим для присоединения СИП к голым проводам ZP 645 N 4 шт. (при добавле- нии жилы уличного освещения — 5)
7 Провод СИП-2 3×50+1×54,6
Провод АС 4×50 согласно проекту
Наименование Кол-во
1 Монтажная лента F207 4 м
2 Скрепа для крепления ленты А 200 4 шт.
3 Комплект промежуточной подвески ES 1500 1 шт.
4 Ответвительный зажим ZP 645, ZP 171, ZP 172. 2 шт.
5 Кабельный ремешок S 180 2 шт.
6 Кронштейн СА 1500 1 шт.
7 Анкерный зажим для проводов абонентов РА 25*100 1 шт.
8 Провод СИП-4 2х16 согласно проекту
Наименование Кол-во
1 Кронштейн СА 1500 2 шт.
2 Монтажная лента F 207 2 шт.
3 Скрепа для крепления ленты А 200 2 шт.
4 Анкерный зажим РА 1500 2 шт.
5 Кабельный ремешок S 180 3 шт.
6 Провод СИП-2 3х50+1х54,6 согласно проекту
Наименование Кол-во
1 Монтажная лента F 207 2 метра
2 Скрепа для крепления ленты А 200 2 шт.
3 Комплект промежуточной подвески ES 1500 1 шт.
4 Кабельный ремешок S180 3 шт.
5 Провод СИП-2 3х50+1х54,6 согласно проекту
Наименование Кол-во
1 Зажим для временного заземления ZPZ 481 4 шт.
2 Съемное закорачивающее устройство 1 шт.
3 Съемный удлинитель со штекером и
струбциной 1 шт.
4 Заземление 1 шт.
5 Провод СИП-2 3х50+1х54,6 согласно
проекту
Наименование Кол-во
1 Монтажная лента F 207 4 м
2 Скрепа для крепления ленты A 200 4 шт.
3 Комплект промежуточной подвески ES 1500 1 шт.
4 Ответвительный зажим ZP 95 4 шт.
5 Кабельный ремешок S180 4 шт.
6 Кронштейн СА 1500 1 шт.
7 Анкерный зажим РА 1500 1 шт.
8 Провод СИП-2 3х35+1х54,6 согласно проекту
Наименование Кол-во
1 Монтажная лента F 207 2 м
2 Скрепа для крепления ленты A 200 2 шт.
3 Комплект промежуточной подвески
ES 1500 1 шт.
4 Кабельный ремешок S 180 4 шт.
5 Ответвительный зажим ZP 10 М 2 шт.
6 Провод СИП-2 3х50+1х54,6+1х25 согласно
проекту
Наименование Кол-во
1 Монтажная лента F 207 4 м
2 Скрепа для крепления ленты A 200 4 шт.
3 Кабельный ремешок S 180 3 шт.
4 Кронштейн СА 1500 2 шт.
5 Анкерный зажим РА 1500 2 шт.
6 Провод СИП-2 3х50+1х54,6 согласно
проекту
Наименование Кол-во
1 Кабельный ремешок S 180 2 шт.
2 Кронштейн СА 1500 1 шт.
3 Анкерный зажим РА 1500 1 шт.
4 Изолированные наконечники CPTAU 50 3 шт.
5 Изолированные наконечники CPTAU 54 1 шт.
6 Провод СИП-2 3х50+1х54,6 согласно проекту
Наименование Кол-во
1 Кронштейн СА 1500 1 шт.
2 Монтажная лента F 207 2 м
3 Скрепа для крепления ленты А 200 2 шт.
4 Анкерный зажим РА 1500 2 шт.
5 Кабельный ремешок S 180 3 шт.
6 Провод СИП-2 3х35+1х54,6 согласно проекту
Наименование Кол-во
1 Кронштейн СА 1500 1 шт.
2 Анкерный зажим РА 1500 1 шт.
3 Кабельный ремешок S 180 1 шт.
4 Фасадные крепления SF-10 1 шт.
5 Провод СИП-2 3х35+1х54,6 согласно проекту
Наименование Кол-во
1 Изолированные наконечники CPTAU 35 3 шт.
2 Изолированные наконечники CPTAU-54 1 шт.
3 Провод СИП-2 3х35+1х54,6 согласно
Наименование Кол-во
1 Монтажная лента F 207 4 м
2 Скрепа для крепления ленты А 200 4 шт.
3 Кронштейн СА 1500 1 шт.
4 Анкерный зажим РА 1500 1 шт.
5 Кабельный ремешок S 180 3 шт.
6 Комплект концевой муфты 1 шт.
7 Защита силового кабеля 1 шт.
8 Провод СИП-2 3х50+1х54,6 Кабель 4х50 согласно проекту
Наименование Кол-во
1 Зажим для соединения алюминиевых
и стальных проводов ПС1-1 1 шт.
2 Скрепа для крепления ленты А 200 2 шт.
3 Монтажная лента F 207 2 м
4 Зажимы для подключения абонента к изолированному магистральному про- воду, а также для повторного заземления ZP 171, ZP 172 1 шт.
5 Комплект промежуточной подвески ES 1500 1 шт.
6 Кабельный ремешок S 180 2 шт.
7 Провод СИП-2 3х50+1х54,6 согласно проекту
Наименование Кол-во
1 Монтажная лента F 207 2 м
2 Скрепа для крепления ленты А 200 2 шт.
3 Кронштейн СА 1500 1 шт.
4 Анкерный зажим РА 25*100 2 шт.
5 Кабельный ремешок S 180 3 шт.
6 Провод СИП-4 2х16 согласно проекту
Наименование Кол-во
1 Кронштейн СА 16 1 шт.
2 Анкерный зажим для проводов абонентов РА 25*100 1 шт.
3 Фасадное крепление SF-10 1 шт.
4 Провод СИП-4 2х16 согласно проекту
Наименование Кол-во
1 Фасадное крепление SF-10 (1 шт./1 м)
2 Провод СИП-4 2х16 согласно проекту
Наименование Кол-во
1 Соединительный зажим MJPT 54,6 N 1 шт.
2 Соединительный зажим MJPT 50 3 шт.
3 Кабельный ремешок S 180 4 шт.
4 Провод СИП-2 3х50+1х54,6 согласно проекту
Наименование Кол-во
1 Крюк монтажный КМ-16 2 шт.
2 Монтажная лента F 207 2 шт.
3 Скрепа для крепления ленты А 200 2 шт.
4 Анкерный зажим РА 425/120 2 шт.
5 Кабельный ремешок S 180 2 шт.
6 Провод СИП-4 4х70 согласно проекту
Наименование Кол-во
1 Монтажная лента F 207 2 метра
2 Скрепа для крепления ленты А 200 2 шт.
3 Крюк монтажный КМ-16 1 шт.
4 Поддерживающий зажим PS 16/120 1 шт.
5 Кабельный ремешок S180 2 шт.
6 Провод СИП-4 4х70 согласно проекту
Наименование Кол-во
1 Монтажная лента F 207 4 м
2 Скрепа для крепления ленты А 200 4 шт.
3 Крюк монтажный КМ-16 1 шт.
4 Крюк универсальный 1 шт.
5 Поддерживающий зажим PS 16/120 1 шт.
6 Анкерный зажим РА 425/120 1 шт.
7 Ответвительный зажим ZP 95 4 шт.
8 Кабельный ремешок S 180 4 шт.
9 Провод СИП-4 4х70 согласно проекту
Наименование Кол-во
1 Монтажная лента F 207 2 м
2 Скрепа для крепления ленты А 200 2 шт.
3 Крюк монтажный КМ-16 1 шт.
4 Поддерживающий зажим PS 16/120 1 шт.
5 Ответвительный зажим ZP 10М 2 шт.
6 Кабельный ремешок S 180 4 шт.
7 Провод СИП-4 4х50+1х16 согласно проекту
Наименование Кол-во
1 Монтажная лента F 207 4 м
2 Скрепа для крепления ленты А 200 4 шт.
3 Кабельный ремешок S 180 3 шт.
4 Крюк монтажный КМ-16 2 шт.
5 Анкерный зажим РА 425/120 2 шт.
6 Провод СИП-4 4х70 согласно проекту
Наименование Кол-во
1 Крюк монтажный КМ-16 1 шт.
2 Монтажная лента F 207 2 м
3 Скрепа для крепления ленты А 200 2 шт.
4 Анкерный зажим РА 216/435 2 шт.
5 Кабельный ремешок S 180 2 шт.
6 Провод СИП-4 4х35 согласно
Наименование Кол-во
1 Крюк универсальный 1 шт.
2 Анкерный зажим РА 425/120 1 шт.
3 Кабельный ремешок S 180 1 шт.
4 Фасадные крепления SF 10 1 шт.
5 Провод СИП-4 4х70 согласно проекту
Наименование Кол-во
1 Монтажная лента F 207 4 м
2 Скрепа для крепления ленты А 200 4 шт.
3 Крюк монтажный КМ-16 1 шт.
4 Анкерный зажим РА 216/435 1 шт.
5 Кабельный ремешок S 180 2 шт.
6 Комплект концевой муфты 1 шт.
7 Защита силового кабеля 1 шт.
8 Провод СИП-4 4х35 согласно проекту
Виды крепления СИП и крепежная арматура
Для строительства кабельных трасс на основе СИП любого вида помимо самого провода используются различные элементы крепежной арматуры для СИП. Использование конкретных элементов зависит, в первую очередь, от способа и условий крепления СИП.
Существуют следующие виды крепления:
- соединение двух проводов СИП;
- соединение провода с силовым кабелем;
- организация ответвления;
- прокладка по поверхности здания;
- организация заземления;
- подключение к ограничителю напряжения;
- подключение к трансформатору;
- подключение к уличной осветительной сети;
- двойное анкерное крепление при изменении направления трассы на 90°;
Современная арматура позволяет проводить монтаж даже при отрицательной температуре воздуха.
Она проста и удобна в эксплуатации, и при грамотном использовании позволяет получить долговечное и надежное соединение. Различные элементы крепежной арматуры используются для крепления самонесущего провода на поверхности зданий, опорах ЛЭП; обеспечивают соединение линии с силовым кабелем, используются для организации ответвлений от магистральной линии. Кроме того, применение арматуры для СИП снижает временные затраты как на монтаж кабельной трассы, так и на ее дальнейшее обслуживание.
На сегодняшний день производители предлагают полный спектр всевозможной крепежной арматуры, изготовленной в строгом соответствии с требованиями норм и правил безопасности. Поэтому покупая провод СИП, вы обязательно должны приобрести и соответствующую арматуру, использование которой сократит время монтажа и гарантирует долговечное и надежное соединение.
При расчете бюджета на прокладку кабельной линии следует учитывать не только стоимость провода, но и стоимость всех дополнительных элементов крепежной арматуры.
СИП/Арматура СИП
Зажимы анкерные ЗАН для систем с изолированной несущей нейтралью
Зажимы ЗАН предназначены для самонесущей изолированной системы проводов с изолированной несущей нейтралью. Корпус зажима выполнен из устойчивого к действию коррозии алюминиевого сплава, в которыйвкладываются саморегулируемые клинья из полимера, устойчивого к ультрафиолетовому излучению и погодно-климатическим условиям. Особый рельеф поверхности клиньев обеспечивает надежную фиксацию проводника, препятствуя его выскальзыванию, не повреждая при этом изоляцию провода. Изделие не требует инструмента для монтажа и не содержит выпадающих деталей.
Зажим анкерный абонентский ЗАБ для самонесущих изолированных систем проводов
Зажим анкерный ЗАБ предназначен для анкерных креплений 2-х или 4-х самонесущих изолированных проводов абонентов. Особый рельеф поверхности клиньев обеспечивает надежную фиксацию проводника, препятствуя его выскальзыванию, не повреждая при этом изоляцию провода.
Все детали выполнены из полимеров, устойчивых к ультрафиолетовому излучению и погодно- климатическим условиям. Зажим ЗАБ 16-25 не требует инструмента для монтажа, а легко снимаемая дужка зажима позволяет крепить его к кронштейнам и крюкам. Длина дужки варьируется от 90 до 150 мм, она также снабжена дополнительным фиксатором, не позволяющим ей выскочить из клинового нажима, например, во время повышенных ветровых нагрузок.
Промежуточные зажимы КОПМ, ЗПН
Промежуточные поддерживающие зажимы предназначены для крепления изолированной несущей нейтрали СИП до 1 кВ. (сечение 16-95мм)
Нейтраль фиксируется регулируемым зажимом. Подвижное соединение позволяет зажиму двигаться в продольном и поперечном направлениях. Комплект промежуточной подвески КОПМ 1500 представляет собой кронштейн с выступом в верхней части, не позволяющий зажиму перейти в верхнее положение. Кронштейн имеет отверстие для его крепления к опоре с помощью анкерных винтов, также предусмотрена возможность крепления кронштейна к столбам с помощью бандажной ленты
Для облегчения процесса монтажа ленты кронштейн снабжен разделительными фасками.
КОПМ 1500 выполнен из устойчивого к действию коррозии алюминиевого сплава в сборе с поставляемым отдельно промежуточным зажимом ЗПН 1500, изготовленным из полимера, укрепленного стекловолоконной структурой, устойчивого к ультрафиолетовому излучению и погодно-климатическим условиям.
Кронштейн анкерный из алюминиевого сплава КАМ 4000 предназначен для крепления анкерных и промежуточных зажимов. Кронштейн оснащен ребрами жесткости, что значительно повысило его прочность. Монтаж КАМ 4000 к опорам возможен двумя способами: с помощью стальной ленты (20 мм) или двумя болтами (016 мм). Для облегчения монтажа изделия с помощью ленты в кронштейне предусмотрены направляющие скосы для ленты, а также защитные выступы предохраняющие от соскальзывания ленты.
Зажимы ответвительные изолированные ЗОИ
Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения).
При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.
Комплект фасадного крепления КФК
Комплект фасадного крепления типа КФК предназначен для промежуточного крепления и стяжки в пучок самонесущих изолированных проводов (СИП), напряжением до 1 кВ, на опорах и стенах зданий. Корпус изготовлен из полимера, устойчивого к ультрафиолетовому излучению и погодно-климатическим факторам.
Дюбельная часть арматуры устанавливается в отверстие 012 мм, фиксируется гвоздем. Комплект КФК имеет специальный паз, позволяющий осуществить прокладку второй линии вдоль имеющейся трассы с помощью хомутов ХС.
Колпачки герметичные КИ
Колпачки герметичные КИ предназначены для оконцевания (восстановления изоляции) оголенных концов самонесущего изолированного провода, а также для защиты их от попадания воздуха и влаги. Изделия выполнены из полимера, устойчивого к погодно-климатическим факторам и ультрафиолетовому излучению. Выдерживают напряжение пробоя 6 кВ под водой. Изделия не требуют инструмента для монтажа.
Хомуты для самонесущих изолированных проводов ХС
Хомуты ХС изготовлены из полимера с добавлением стекловолокна, устойчивого к погодно-климатическим факторам и ультрафиолетовому излучению. Изделия не содержат галогены, а также не поддерживают горение.
Пистолет для хомутов ПКХ-519
Пистолет ПКХ для затяжки кабельных хомутов торговой марки IEK предназначен для быстрой и надёжной стяжки и обрезки кабельных хомутов.
Лента бандажная ЛМ-50, скрепы СГ-20, СУ-2
Лента бандажная и скрепы из нержавеющей стали применяются для крепления защитных профилей, кронштейнов и других элементов к опорам линий электропередач. Лента обладает устойчивостью к коррозии, воздействию экстремальных температур, влажности и погодно-климатическим факторам. Конструкция скрепы СГ-20 выполнена таким образом, что линия стыка пластины проходит с обратной стороны, что позволяет ей выдерживать большие нагрузки по сравнению со скрепами, в которых линия стыка проходит с наружной стороны. Скрепа СУ-20 выполнена из монолитной пластины, благодаря чему обладает большей прочностью по сравнению со скрепой СГ-20, а также имеет заостренные зубцы, позволяющие лучше удерживать бандажную ленту.
Инструмент для натяжения и резки бандажной ленты ИНСЛ-1
ИНСЛ-1 предназначен для резки и натяжения бандажной ленты на железобетонных, деревянных или металлических опорах. Ширина обрезаемой ленты до 20 мм, толщина до 1 мм. Инструмент снабжен рычагом для захвата и фиксации ленты и продольным лентопротяжным механизмом.
Инструмент обработан антикоррозийным покрытием. Ручка ножа изготовлена из прочной стали, покрытой резиновой оболочкой, что уменьшает вероятность соскальзывания руки во время монтажа и облегчает процесс обрезки ленты.
Инструмент для резки провода СИП
Инструмент для резки провода СИП может быть использован также для резки кабеля с пластмассовой и бумажной изоляцией. Все инструменты изготавливаются из инструментальной стали с высокой режущей способностью. Специальная геометрия лезвий позволяет осуществлять работу безопасно и быстро. Обладают высокой стабильностью и незначительной массой. Некоторые образцы снабжены храповым механизмом, выдвижным ручками, блокиратором резки. Замок предусматривает обратный ход лезвия, необходимый в случае попадания в нож посторонних объектов.
Чрезвычайно высокая режущая способность инструмента достигается за счёт оптимальной конструкции ножниц с режущими ножами специальной геометрии.
КРЕПЛЕНИЕ И СОЕДИНЕНИЕ МАГИСТРАЛЬНОЙ ЛИНИИ СИП 2А С ГОЛЫМИ ПРОВОДАМИ.
Характеристика сети: Магистральная линия СИП — СИП 2А 3×50 + 54,6 + 1×16 мм Голый провод — АС 4х7О +16 мм
Перечень и количество арматуры для монтажа узла
КРЕПЛЕНИЕ МАГИСТРАЛЬНОЙ ЛИНИИ СИП 2А НА ПРОМЕЖУТОЧНОЙ ОПОРЕ С ОТВЕТВЛЕНИЕМ К ОБОНЕНТУ
Характеристика сети: СИП 2А 3×50 + 54,6 + 1×16 мм СИП 2А 4×16 мм
Перечень и количество арматуры для монтажа узла
АНКЕРНОЕ КРЕПЛЕНИЕ ОБОНЕНСКОЙ ЛИНИИ НА ПРОМЕЖУТОЧНОЙ ОПОРЕ ПРИ БОЛЬШОЙ ДЛИНЕ ПРОЛЕТА
Характеристика сети: СИП 2А 4×16 мм
Перечень и количество арматуры для монтажа узла
КРЕПЛЕНИЕ СИП НА МАГИСТРАЛЬНОМ ОТВЕТВЛЕНИИ
Характеристика сети: СИП 2А 3×50 + 54,6 + 1×16 мм -магистральная линия СИП 2А Зх5О + 54,6 — ответвляемая линия
Перечень и количество арматуры для монтажа узла
Провод СИП (самонесущий изолированный) СИП – 1 , СИП – 2 , СИП – 3 , СИП – 4
Предназначены для применения в воздушных силовых осветительных сетях на переменное напряжение.
СИП 1 — для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6 – 1 кв. включительно, номинальной чистотой 50 Гц
СИП 2 — для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6 – 1 кв. включительно, номинальной чистотой 50 Гц в атмосфере воздуха типов II и III в том числе на побережьях морей в промышленных районах и районах засоленных песков.
СИП 3 — для воздушных линий электропередачи на номинальное напряжение 20 кв. (для сетей на напряжение 10, 15, 20 кв.) чистотой 50 Гц в атмосфере воздуха типов II и III
СИП 4 — для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений на напряжение до 0,6 – 1 кв., чистотой 50 Гц
Конструкция
Токопроводящая жила – алюминиевая, круглой формы; сечением 16 кв. мм – однопроволочная, остальных сечений многопроволочная уплотненная
Несущая нулевая жила из алюминиевого сплава, круглой формы, скручена из круглых проволок, уплотненная.
Изоляция – светостабилизированный сшитый полиэтилен черного цвета
Скрутка – изолированные токопроводящие жилы, скручены вокруг нулевой несущий жилы в правом направление.
Для подвески провода СИП 2 и СИП 4, используется специальная арматура, разработанная с использованием отдельных элементов ограниченной прочности. Таким образом, при механических нагрузках превышающих прочность линии, разрушается арматура, и обрыва линии не происходит.
Арматура для монтажа СИП, цена
СИП или самонесущий изолированный провод выпускается в нескольких основных вариантах и представляет собой современное кабельное изделие для реализации различных распределительных сетей энергоснабжения. Монтаж провода СИП становится намного быстрее и качественнее в том случае, если для этого используются разнообразные специализированные вспомогательные компоненты и инструменты.
Компоненты крепежной арматуры для СИП
Крепежная арматура
Крепежная линейная арматура для СИП представлена различными видами зажимов и элементов крепления.
Монтаж СИП по опорам требует применения в первую очередь различных зажимов, которые делятся на несколько основных групп по исполнению. К ним относятся анкерные, поддерживающие и промежуточные зажимы. Необходимость применения таких компонентов как анкерный зажим для СИП, прокалывающий зажим для СИП зависит от исполнения провода СИП.
Анкерный зажим для СИП
Зажимы по своему назначению дополнительно делятся на проходные и ответвительные. Последние могут быть как обычными, так и изолирующими.
В некоторых ситуациях зажимы могут входить одной из основных частей в комплект промежуточной подвески.
Необходимое усилие фиксации провода в рабочем положении создается винтовыми элементами. В необходимых ситуациях кабель в месте установки дополнительно защищается намоткой на него бандажной ленты.
В зависимости от местных условий прокладки на стенах зданий могут применяться разнообразные крюки и кронштейны, а также так называемое фасадное крепление.
Последнее представляет собой дюбель в комбинации со стяжкой.
Арматура для монтажа СИП
Для обеспечения высокой продолжительности службы при изготовлении крепежной арматуры широко используется стабилизированная пластмасса, сталь с горячей оцинковкой и алюминий.
Арматура СИП поставляется в полностью укомплектованном виде и снабжена хорошо иллюстрированными инструкциями по применению, что заметно облегчает ее использование. При необходимости можно воспользоваться видеоинструкциями.
Монтажные компоненты
Процесс создания воздушных линий энергоснабжения требует применения достаточно большого количества различных монтажных элементов. К таковым относятся медные и алюминиевые соединительные гильзы различного диаметра, так называемые сжимы для проводов и изолирующие концевые колпачки.
Монтажные компоненты арматуры
Специализированный инструмент для монтажа СИП представлен такими компонентами как натяжной инструмент, монтажный ролик и зажим, сетчатый чулок.
При работе широко используются различные монтерские ножи, механические и гидравлические прессы с набором матриц, ключи, клинья и т.д.
Крепежная арматура для сип
Арматура для СИП используется для крепления провода на опорах линий электропередач
Зажим прокалывающий ответвительный
Комплект промежуточной подвески
Скрепа для монтажа СИП
Инструмент для монтажа СИП
Обеспечивает крепление одного или двух анкерных зажимов для магистральных СИП. Монтируется на о..
Служит для того чтобы закреплять несущую изолированную нулевую жилу на концевых, угловых и промеж..
Служит для того чтобы закреплять несущую изолированную нулевую жилу на концевых, угловых и промеж..
Предназначена для крепления к штыревым и опорным изоляторам опор ВЛ 6 – 20 кВ защищенных проводов..
Предназначена для крепления к штыревым и опорным изоляторам опор ВЛ 6 – 20 кВ защищенных проводов.
.
Служит для обеспечения натяжения самонесущего изолированного проводника на анкерных опорах. Обе..
Предназначен для герметичного соединения и ответвления изолированных абонентских проводов и прово..
Предназначен для герметичного соединения и ответвления изолированных абонентских проводов и прово..
Предназначен для концевого крепления проводов ответвления сечением 6-25 мм2 от магистрали к ввода..
Предназначен для крепления провода СИП к металлическим и железобетонным опорам. Имеется отверст..
Предназначен для герметичного соединения и ответвления изолированных абонентских проводов и прово..
Предназначен для герметичного соединения и ответвления изолированных абонентских проводов и прово..
Предназначен для крепления провода СИП к металлическим и железобетонным опорам. Имеется отверст..
Обеспечивает крепление одного или двух анкерных зажимов для магистральных СИП.
Монтируется на о..
Предназначен для герметичного соединения и ответвления изолированных абонентских проводов и прово..
Обеспечивает крепление одного или двух анкерных зажимов для магистральных СИП. Монтируется на о..
Предназначен для подвески СИП на промежуточных и угловых опорах при углах до 60 град. Универсал..
Служит для того чтобы закреплять несущую изолированную нулевую жилу на концевых, угловых и промеж..
Служит для того чтобы закреплять несущую изолированную нулевую жилу на концевых, угловых и промеж..
Служит для крепления двухжильного или четырехжильного провода СИП на несущем стальном тросе. Пр..
Каждый опытный электрик знает, что для подключения потребителя к самонесущей линии требуется самонесущий изолированный провод. Решить эту задачу невозможно без специализированной арматуры. Она необходима для обеспечения поддержки электрического провода на всей его протяженности. К тому же только с ее помощью можно надежно зафиксировать электрокабель к стене или опоре.
Основные задачи
Если прокладку самонесущего провода проводить без использования подходящей арматуры, то впоследствии невозможно будет выполнить следующий перечень часто возникающих задач:
- Подключить кабель к трансформаторам;
- Защитить сеть от перегрузок;
- Создать ответвления;
- Довести электрическую магистраль до потребителя с надежным ее закреплением.
Учитывая сферу использования арматуры для СИП провода, становится понятно, что она должна быть выполнена только из нейтральных материалов. Иначе говоря, ее присутствие рядом с человеком допускается действующими стандартами, так как она не способна нанести вреда его здоровью.
Более того, именно с помощью арматуры можно обеспечить максимально высокий уровень безопасности, ведь она позволяет уменьшить число несчастных случаев, а вдобавок ко всему поддерживает высокую ресурсность электрической линии.
Арматура для СИП проводов и кабелей включает в себя множество разных элементов — зажимы, колпачки и наконечники.
И каждый из них имеет свое особое назначение.
Применение для монтажа
Один из наиболее распространённых видов арматуры для СИП — зажимы, которые бывают нескольких типов: анкерные, поддерживающие, соединительные и ответвительные. Помимо этого выделяют изолированные наконечники и изоляционные колпачки.
- Анкерные зажимы. Предназначены для закрепления линии на определенной высоте. Эта арматура является универсальной, поскольку ее можно применять для крепления к любой поверхности.
- Поддерживающие зажимы. Используются, когда важно не допустить провисания провода между опорами.
- Соединительные зажимы. Особый вид арматуры, с помощью которого можно заметно ускорить процесс монтажа СИП провода. Эти зажимы позволяют соединить два кабеля буквально за пару секунд. Причём качество контакта получается достаточно высоким.
- Ответвительные зажимы. Необходимость в них возникает, когда требуется выполнить отвод провода.
Арматура для СИП
Под арматурой для провода СИП следует понимать всё разнообразие приспособлений, используемых для крепления провода СИП на опорах и фасадах зданий, для подключения потребителя, при соединении с силовым подземным кабелем. Выпускаемая сегодня арматура для СИП специально спроектирована под современные конструкции кабеля. При правильно выполненном монтаже арматура для СИП может служить не менее 40 лет. Арматура может использоваться даже при низких температурах за исключением тех территорий, где температура находится ниже отметки 200 градусов Цельсия.
Усовершенствованным вариантом СИП является модификация СИП2а. Главными его отличиями являются следующие:
- Повышенная устойчивость к короткому замыканию;
- Возможность закрепления на стенах здания;
- Возможность создания ответвлений в условиях подключенной линии;
- Возможность монтажа с использованием универсальной подвесной и натяжной арматуры.
youtube.com/embed/c4E-4oeq3io»/>
Распространенные разновидности
Для закрепления кабеля СИП существует множество видов арматуры. Далее будут рассмотрены лишь разновидности, которые являются наиболее распространенными и позволяют выполнить электрический ввод в частный дом.
- Анкерный кронштейн. С его помощью выполняется крепление анкерных зажимов магистральных линий СИП. Приспособление выполнено из алюминиевого сплава, не подвержено коррозии и низким температурам. Для крепления анкерных кронштейнов используют бандажную ленту из нержавеющей стали.
- Зажим ответвительный. Необходим для создания надежного контакта, обеспечиваемого за счет конструкции контактных пластин из луженой меди, даже с проводами малых сечений. Эту разновидность арматуры используют для соединения жил сечением от 6 до 150 мм 2 в магистрали с жилами сечением от 1,5 до 6 мм 2 при подведении уличного освещения, а также электрическом вводе в дом.
- Зажим анкерный. С помощью этого приспособления может быть выполнено крепление изолированных проводников на ответвлениях к вводам до 1000 В. Корпус этой арматуры содержит внутренние клинья, выполненные из термопластика, благодаря которым создаётся надежное соединение с жилами провода без повреждения его изоляции. Арматура выполнена из атмосферостойкой пластмассы. Используемая в конструкции петля зажима отличается высокой прочностью, выполнена из стали горячей оцинковки.
- Промежуточный зажим. Разновидность арматуры, с помощью которой производится крепление самонесущей системы СИП-4, имеющей две или четыре несущих жилы, к промежуточным или угловым опорам. Прокладка дополнительных проводов выполняется вдоль зажима. Корпус крепежного приспособления изготовлен из материала, не подверженного воздействию ультрафиолета.
- Крюк. Вид арматуры, используемый для крепления магистрального провода в подвешенном состоянии. Крюк изготовлен из оцинкованной стали и монтируется к опоре при помощи пары стальных лент. С помощью крюка выполняется крепление проводников и кабелей к деревянным, железобетонным и металлическим опорам, а также к поверхностям стен зданий и сооружений.
С помощью этого приспособления может быть выполнено крепление изолированных проводников на ответвлениях к вводам до 1000 В. Корпус этой арматуры содержит внутренние клинья, выполненные из термопластика, благодаря которым создаётся надежное соединение с жилами провода без повреждения его изоляции. Арматура выполнена из атмосферостойкой пластмассы. Используемая в конструкции петля зажима отличается высокой прочностью, выполнена из стали горячей оцинковки.
С помощью крюка выполняется крепление проводников и кабелей к деревянным, железобетонным и металлическим опорам, а также к поверхностям стен зданий и сооружений.Правила ввода в дом
После того как кабель СИП был подведен от воздушной линии до стены дома, перед владельцем возникает вопрос, как правильно завести его в дом? Допустимо ли это делать, используя кабель СИП, или же это должен быть медный кабель, который необходимо заводить внутрь дома, предварительно соединив его с основным магистральным проводом? Чтобы дать правильный ответ на этот вопрос, необходимо вначале ознакомиться с рядом нормативных документов. Прежде всего, нужно обратиться к ПУЭ, где отсутствуют какие-либо указания о том, что кабель СИП можно заводить внутрь жилых помещений.
В другом документе ГОСТ Р 52373−205 говорится, что кабель СИП можно использовать исключительно для прокладки воздушных линий.
Хотя если внимательно прочитать п. 10.3 данного ГОСТа, то СИП кабель можно проводить по стене здания, однако это нужно делать, соблюдая следующее требование — прокладка провода по горючим основаниям должна выполняться только в гофре или кабель-канале.
Ввод кабеля
На основании вышесказанного становится ясно, как именно необходимо выполнять ввод в дом электрического кабеля. Первым делом нужно поставить на фасаде дома пломбируемый бокс. Он обязательно должен быть уличного исполнения и иметь уровень защиты не ниже IP65. Уже в него устанавливаем автоматический выключатель — двух или четырехполюсный — всё зависит от напряжения (220 или 380 В). К автомату подводим СИП кабель, а от автомата ведем в здание подходящий требованиям кабель.
К примеру, это может быть провод марки ВВГнг сечением 10 мм 2 . Место ввода кабеля в дом обязательно армируется пластиковой или стальной трубой. Для автомата старайтесь установить номинальный ток на ступень выше тока автомата, который установлен у вас в электрощите.
Неправильный вариант монтажа
Также возможен и другой вариант — кабель вводят в здание напрямую без установки на фасаде дома бокса с автоматическим выключателем. Такой вариант вполне допустим, даже несмотря на то что это будет несколько противоречить правилам. К этому способу прибегают многие электрики и фирмы. Не против него и контролирующие организации, которые без каких-либо замечаний принимают такой вариант монтажа. Хотя если вы всё-таки хотите себя обезопасить от возможных проблем, то советуем вам выбрать именно первый вариант ввода.
Допустимое расстояние
Чтобы после подключения дома к главной электромагистрали не возникло проблем, это необходимо делать с соблюдением определенных правил. Кабель СИП, который был введён в дом без их учета, может однажды привести к пожару и даже поражению человека электрическим током. Если обратиться к требованиям ПУЭ, то в них приведены следующие расстояния, которые должны быть соблюдены при вводе в дом кабеля СИП:
- Ответвительная опора должна располагаться от фасада здания не дальше, чем на 10 м.
- Опора ВЛ должна быть установлена не дальше, чем на 25 м от фасада здания.
- Опору ВЛ следует располагать не дальше, чем на 15 м до ответвительной опоры.
- Проложенные кабели должны провисать в пролете ВЛ не более, чем на 6 м.
- Монтаж кабелей на фасаде здания разрешается выполнять на высоте не менее 2,7 м.
Распространённые ошибки
Во время сооружения линии электропередач необходимо в точности соблюдать требования действующих норм и стандартов, которые способны повлиять на надежность электроснабжения. Именно поэтому необходимо с особой тщательностью подходить к выбору линейно-сцепной арматуры и расчету параметров воздушной линии.
Ошибки могут быть чреваты очень серьезными последствиями. Не допустить или свести их появление к минимуму можно, помня о следующих важных нюансах:
- Перед вынесением окончательного решения во время приемки ВЛ необходимо опираться не только на результаты визуального осмотра уже возведённой линии, но и правильность выполнения монтажа, личное присутствие во время которого обязательно.
- Для прокладки магистрали должны использоваться материалы, удовлетворяющие требованиям, которые предъявляются к строящейся ВЛ.
- Монтажная бригада должна иметь в наличии весь необходимый комплект оборудования, инструмента и приспособлений.
- Заниматься возведением и обслуживанием магистрали должен только обученный персонал.
- Начинать прокладку линии разрешается, только имея на руках качественно разработанный проект.
Неправильный выбор зажимов
В большинстве случаев необходимость доработки проекта ВЛ, предусматривающего использование СИП кабеля, возникает из-за неправильного подбора прокалывающих зажимов. Например, когда рекомендованный зажим был выбран без учета сечения провода. В итоге получается, что зажим, который предназначен для работы с кабелем меньшего сечения, неспособен проколоть изоляцию, вследствие чего нельзя обеспечить хороший контакт с проводником.
Если же всё-таки контакт возникает, то через зажим будет проходить ток больше той величины, на которую он рассчитан.
Это в конечном итоге может привести к аварии на линии. Также возможна и другая ситуация, когда рекомендованный к использованию в проекте зажим был подобран без учета материала кабеля СИП. Если эту ошибку своевременно не заметить и не устранить, то это может привести к разрушению проводника в месте контакта из-за электрохимической коррозии.
Заключение
Для грамотного подведения электрической магистрали к дому необходимо обладать определенными знаниями в области электротехники. Ведь любая ошибка, допущенная как на этапе проектирования, так и во время монтажных работ, может закончиться серьезными последствиями вплоть до аварии. Известно, что электрические магистрали прокладываются с использованием СИП кабеля, что является самым правильным на сегодняшний день решением. Но выполнить эту работу качественно невозможно без использования подходящей арматуры.
Арматура для СИП кабеля отличается большим разнообразием и включает множество разных приспособлений.
Об особенностях и о назначении каждой из них может знать только специалист, который и должен производить прокладку магистрали вплоть до ее ввода в жилое здание или иной другой объект.
Эта работа должна выполняться не только с использованием специального инструмента, но и с учетом требований, определенных ПУЭ. Иначе всё может закончиться для владельца серьезными проблемами — не только в плане нанесения ущерба здоровью, но и санкциями со стороны контролирующих организаций.
В ассортимент компании EKF входит арматура для монтажа самонесущих изолированных проводов (СИП). Арматура СИП, выпускаемая под брендом EKF, – это широкий ряд устройств, с помощью которых можно прикрепить провода к опорам или зданиям, осуществить разводку линий, произвести подключение потребителей, выполнить ввод в электроподстанцию. Арматура для монтажа СИП подходит для использования при организации электроснабжения зданий промышленного и гражданского назначения, дачных и коттеджных поселков, стройплощадок.
Статьи
Это может быть полезным!
Арматура СИП компании EKF
Арматура СИП — безопасное и качественное электроснабжение
Сегодня при прокладке новых воздушных линий электропередачи и замене старых используется самонесущий изолированный провод (СИП). Раньше для этих целей применялся неизолированный провод, но в настоящее время его вытесняет СИП, имеющий ряд неоспоримых преимуществ, среди которых — высокая степень безопасности, надежность, низкий уровень энергопотерь, быстрый монтаж.
Арматура EKF для монтажа СИП
СИП – провод, объединяющий в себе несколько изолированных жил из алюминиевого сплава. Конструктивная особенность СИП обеспечивает ему достаточную несущую способность, чтобы выдержать собственную массу, сильный ветер и мокрый снег, поэтому он не нуждается в помощи поддерживающего троса.
Для крепления самонесущего изолированного провода к опорам и стенам зданий, а также для организации отводов от воздушной линии к абонентам применяется широкий спектр устройств, называемых арматурой СИП.
Компания EKF – один из ведущих отечественных производителей низковольтной электротехники – выпускает широкий спектр крепежных элементов, использующихся на воздушных линиях напряжением до 1 кВ.
В ассортименте линейной арматуры СИП торговой марки EKF – ответвительные зажимы, кронштейны, крюки, крепления и подвески, механические гильзы, герметичные изолированные гильзы и алюмомедные наконечники, а также многие другие приспособления и инструменты.
Ответвительные зажимы
Компания EKF выпускает широкий спектр устройств, называемых ответвительными зажимами. Эта арматура для монтажа СИП применяется при соединении и ответвлении фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников.
Это вид продукции EKF представлен прокалывающими и плашечными зажимами. Первые герметично соединяют изолированные провода, вторые обеспечивают соединение проводников без изоляции. Также в ассортименте товаров EKF есть зажимы для соединений СИП с голым проводом.
Анкерные зажимы и кронштейны
В ассортименте EKF есть арматура для крепления СИП, называемая анкерными клиновыми зажимами. Их главными элементами являются специальные клинья, способные крепко зажимать проводник, не нарушая целостности его изоляции.
Анкерные зажимы применяются для фиксации магистральных проводов и ответвлений.
Крепление клиновых зажимов к опоре или стене осуществляется с помощью анкерных кронштейнов, которые на поверхности опоры фиксируются стальной лентой, а на стене – болтами.
Компания EKF выпускает несколько видов анкерных зажимов и кронштейнов, что позволяет решить любую задачу при работе с СИП.
Промежуточные зажимы
Частью продуктовой линейки EKF, обозначающейся как арматура для провода СИП, являются и промежуточные зажимы. Они необходимы для того, чтобы подвесить СИП на промежуточной или угловой опоре.
В перечне промежуточных зажимов EKF – разные модели, позволяющие подвесить провод с углом поворота от 15 до 30° и от 30 до 60°.
Комплект промежуточной подвески
Арматура для кабеля СИП от компании EKF включает в себя комплект промежуточной подвески, состоящий из металлического кронштейна и полиамидного зажима. Эта система предназначена для крепления несущей жилы на промежуточных и угловых опорах.
Кронштейн устанавливается на опору с помощью стальной ленты (есть в ассортименте EKF), а в соединенный с ним зажим укладывается провод. Фиксатор надежно удерживает провод в зажиме, специальный же шарнир позволяет перемещать провод в продольном направлении.
Фасадные крепления
Эти устройства, как видно по их названию, выполняют задачу по креплению проводов к фасадам. Они состоят из дюбеля, который устанавливается в просверленное отверстие, и хомута, фиксирующего провод.
Компания EKF предлагает несколько моделей креплений, отличающихся диаметром дюбеля и хомута.
Изолированные гильзы
Изолированные гильзы – это арматура, которая используется для соединения проводов и обеспечивает необходимую влагозащиту, механическую прочность и надежный электрический контакт.
В ассортименте арматуры СИП компании EKF представлено три типа таких устройств: фазные (для соединения фазных проводов), нулевые (соединяют нейтраль) и абонентские (обеспечивают соединение самонесущих проводов).
Герметичные изолированные алюмомедные наконечники
Чтобы подключить провод системы СИП к тому или иному электротехническому устройству, его необходимо оконцевать. Как раз для этого и используется алюмомедный наконечник. Он надевается на оголенный конец провода и опрессовывается — после этого провод можно соединять с клеммой.
Ассортимент арматуры для СИП компании EKF не ограничивается только вышеперечисленными устройствами. В эту продуктовую линейку входит еще целый ряд аксессуаров и инструментов, необходимых для работы с самонесущими изолированными проводами.
Описание
Арматура СИП EKF – это широкий ряд устройств, приспособлений и инструментов, необходимых для проведения различных работ в системах с самонесущими изолированными проводами.
Эта арматура используется при организации электроснабжения дачных и коттеджных поселков, офисных и административных зданий, коммерческих и промышленных объектов, стройплощадок, а также работах, связанных с заменой воздушных линий электропередачи с неизолированными проводами.
В ряду достоинств арматуры СИП EKF – широкий номенклатурный ряд, надежность (продукция соответствует европейским стандартам качества), возможность применения в различных климатических условиях.
На многих производственных и инфраструктурных объектах требуется обеспечить дополнительную защиту кабеля. В ассортименте EKF есть несколько вариантов для разных условий. Один из них – гибкий металлорукав в ПВХ-оболочке, способный защитить кабель от механических повреждений и возгорания при коротком замыкании.
В свою очередь, надежное и безопасное энергоснабжение в сложных проектах обеспечит распределительный шинопровод Hyperion.
Промежуточный кронштейн для стервятника. Арматура для крепления сип
Арматура для СИП предназначена для крепления проводов к опорам ЛЭП.
Благодаря удобной установке и невысокой цене, эта продукция обрела бешеную популярность в России, а огромный ассортимент позволяет покупать продукцию разных производителей: от недорогих китайских и российских, таких как БК и МВСВ, до премиальных брендов ENSTO, NILED.
Обойтись без электричества в современных условиях практически невозможно.Миллионы километров электрических сетей протянуты в каждом направлении и вместе с магистральными станциями образуют единую систему, питающую промышленные, жилые и социальные объекты городов, поселков и других типов населенных пунктов. Самонесущие изолированные провода предназначены для повышения безопасности воздушных линий и качества передачи электрических сигналов. Внешне СИП представляют собой скрученные алюминиевые шины, покрытые изоляцией из светостабилизированного сшитого полиэтилена и обладающие токопроводящими свойствами.Каждая шина имеет круглую форму из скрученных проволок из алюминиевого сплава. По техническим характеристикам различают несколько типов CIP своей конструкции.
Каждый из них участвует в определенном этапе создания магистральной линии электропередачи. Анкерные и опорные зажимы являются центральными элементами при установке различных стволов с помощью самонесущего изолированного провода.
Крепление стервятника к шесту осуществляется с помощью арматуры:
- Анкерные зажимы — обеспечивают безопасную и надежную самонесущую фиксацию изолированного провода к воздушным опорам электропередачи
- Анкерные кронштейны — обеспечивают, в свою очередь, закрепление анкерных зажимов.Крепится монтажной лентой или специальными болтами. Крепление может происходить к различным материалам, начиная от деревянных поверхностей и заканчивая бетонными / металлическими опорами.
- Крюки монтажные — предназначены для крепления анкерных зажимов на опорах
- Комплекты промежуточной подвески применяются при прокладке воздушных линий электропередачи. С их помощью к промежуточным опорам крепится держатель провода СИП-2.
- Хомуты разветвительные. Они используются для обеспечения надежного электрического контакта, методом прокалывания изоляции провода на главной линии и зачистки ответвления.
- Зажимы соединительные — этот крепеж предназначен для соединения жил СИП-1 и СИП-2 в пролете. Зажим создает соединение между двумя изолированными проводами.
- Лента крепежная (бандажная) предназначена для крепления анкерных и подвесных скоб к металлическим, железобетонным и деревянным опорам.
Они используются для обеспечения надежного электрического контакта, методом прокалывания изоляции провода на главной линии и зачистки ответвления.Таким образом, в наличии в нашем интернет-магазине представлена фурнитура для крепления сипа на опору любого вида, что позволит качественно выполнить монтаж самонесущих изолированных проводов.Имена, представленные разными производителями и ценовым сегментом, позволят выбрать наиболее оптимальные варианты.
Сегодня невозможно нормальное функционирование энергосистем, если бы не было. В свою очередь, системы CIP не смогут нормально работать без усиления для установки и установки этих систем. Чаще всего эту арматуру используют для того, чтобы можно было закрепить и закрепить провода на столбах или стенах.
Клапанные функции
От качества и надежности арматуры для монтажных работ при прокладке CIP зависит подача электроэнергии потребителям.Эти устройства производят крепеж электрического провода. , как на опорах, так и на зданиях, на которые подведено электроснабжение. Якорь позволяет соединять провода между собой, проводить ответвления от основных линий. С его помощью возможна защита линий от перегрузок. Также возможно предупреждение. короткое замыкание. Подключить силовые кабели к трансформаторам, а затем к ним потребителей электроэнергии, невозможно обойтись без арматуры для монтажа.
Для производства арматуры используются только экологически чистые материалы, не оказывающие негативного воздействия на человека и окружающую среду.Клапаны имеют небольшие габариты и такой же небольшой вес, что не создает особых проблем при ее доставке, хранении, установке и эксплуатации.
С помощью клапанов достигается и поддерживается безопасность на высоком уровне, снижается количество аварий и различных отказов на линиях.
Арматура для крепления кабелей CIP
Провода и кабели CIP должны крепиться к опорам, какими бы они ни были. Для выполнения такого монтажа нужны специальные механизмы крепления.К ним относятся:
1. Анкерные зажимы . Это своеобразный механизм, собранный в корпусе, внутри которого установлена подвижная часть. Проволока помещается в зажим, затем затягивается подвижным механизмом и надежно фиксируется в нем. Для установки этих зажимов необходимо использовать специальный кронштейн, установленный на опоре. Для разных зажимов требуются разные кронштейны. Анкерный зажим может быть типа PA1000.
2. Опорные зажимы . В отличие от анкерных зажимов, которые фиксируют провода в определенных местах, поддерживающие зажимы служат для поддержки кабелей.Их устанавливают по всей длине кабеля с определенным интервалом. Они представляют собой крючок, который можно прикрутить или отцепить. Для крепления к опорам могут использоваться самые разные кронштейны, а некоторые могут быть оснащены независимым крепежным механизмом.
Поддерживающий механизм может быть типа PS1500 + LM-E (NILED).
3. Хомуты соединительные . Они используются при объединении нескольких кабелей в одну кабельную линию. В качестве примера можно назвать модель зажима MJPT25N.
4. Соединительные зажимы . Они используются в тех случаях, когда кабель необходимо закрепить на опоре и произвести разводку электроэнергии от основного кабеля к объектам. Хорошо зарекомендовавший себя зажим Р6 или Р616.
5. Изолированные наконечники Используются для обеспечения передачи электроэнергии через СИП на различное электрическое оборудование.
6. Изоляционные колпачки используются для изоляции концов проводов.
CIP или самонесущий изолированный провод. Выпускается в нескольких основных вариантах и представляет собой современный кабельный продукт для реализации различных распределительных сетей электроснабжения.Монтаж провода CIP становится намного быстрее и лучше в том случае, если для этого используются различные специализированные вспомогательные компоненты и инструменты.
Комплектующие для CIP
Монтажное оборудование
Линия крепления арматуры для CIP представлена различными типами зажимов и креплений. Монтаж самонесущих изолированных проводов на опоры требует применения различных зажимов, которые делятся на несколько основных групп исполнения. К ним относятся анкерные, опорные и промежуточные зажимы.Необходимость использования таких компонентов, как анкерный зажим для CIP, прокалывающий зажим для CIP, зависит от конструкции провода CIP.
Анкерный зажим для CIP
Хомуты по своему назначению дополнительно делятся на проходные и ответвительные. Последние могут быть как обычными, так и изоляционными.
В некоторых случаях зажимы могут быть одной из основных частей комплекта промежуточной подвески.
Необходимая сила фиксации проволоки в рабочем положении создается винтовыми элементами.В необходимых ситуациях кабель в месте установки дополнительно защищают, наматывая на него бандажную ленту.
В зависимости от местных условий при кладке на стены зданий могут применяться различные крючки и кронштейны, а также так называемое фасадное крепление. Последний представляет собой дюбель в сочетании с стяжкой.
Якорь для монтажа CIP
Стабилизированный пластик, горячеоцинкованная сталь и алюминий широко используются для обеспечения высокой прочности при производстве крепежных изделий.
Armature CIP поставляется в полностью укомплектованном виде и снабжен хорошо иллюстрированной инструкцией по применению, что значительно облегчает ее использование. При необходимости можно воспользоваться видеоинструкцией.
Монтажные элементы
Процесс создания воздушных линий электропередачи требует использования достаточно большого количества различных крепежных элементов. К ним относятся соединительные муфты из меди и алюминия различного диаметра, так называемые кабельные зажимы и изолирующие заглушки.
Детали узла арматуры
Специализированный инструмент для монтажа CIP представлен такими комплектующими, как натяжной инструмент, монтажный ролик и зажим, сетка чулок.
При работе широко используются различные установочные ножи, механические и гидравлические прессы с набором штампов, ключей, клиньев и др.
|
|
|
|
| Принадлежности и запасные части Запасные части средства отпугивания птиц для ранее приобретенного продукта … | Специальные инструменты для борьбы с птицами, чтобы вы могли выполнять работу правильно и без проблем. | Используйте чистящие средства птичьего помета Bird Busters, чтобы помочь разрушить, удалить и продезинфицировать проблемную зону … |
|
|
|
| BIRD SLIDE BirdSlide — очень низкопрофильный отпугиватель птиц, отпугивающий всех проблемных птиц, включая ласточек, скворцов, голубей, воробьев, чаек и т. |
|
|
|
..
….
Bird Shock не повредит птицам …
Д…. УЛУЧШЕННАЯ ТЕХНИКА КРЕПЛЕНИЯ ЖГУТОВ СПУТНИКОВОГО ПЕРЕДАТЧИКА
% PDF-1.7
%
1 0 obj
>
endobj
2 0 obj
> поток
2018-02-23T17: 58: 45-08: 002018-02-23T17: 58: 45-08: 002018-02-23T17: 58: 45-08: 00Appligent AppendPDF Pro 5.
5uuid: 3ce67d84-a803-11b2-0a00- 782dad000000uuid: 3ce68c72-a803-11b2-0a00-a0b18a46ff7fapplication / pdf
HMS Vulture 1776 от Дэна Вадаса — масштаб 1:48 — шлюп класса» Лебедь «с 16 орудиями из планов TFFM — Готово — — Журналы сборки для предметов, построенных в 1751 — 1800
Инструменты
Я строю модели деревянных кораблей более 30 лет и за это время накопил довольно большую коллекцию инструментов моделирования:
Многочисленные рукоятки Xacto Knife трех размеров — это экономит много времени при замене лезвия.
Сотни лезвий для них, как стандартных, так и модифицированных.
То же самое с булавками — у меня есть четыре рукоятки с сверлом наиболее часто используемого размера. Несколько коробок с мини-сверлами плюс большие размеры в дюймах и метрических единицах.
Поворотные тиски — без них не может быть ни один серьезный моделист. Также пара комплектов «Третьи руки».
Бритвенные пилы, режущие по принципу «толкать» и «тянуть» — две ручки плюс множество лезвий. Некоторые лезвия были заточены, чтобы можно было резать в очень узких местах.
Десятки зажимов любого описания — их не может быть СЛИШКОМ МНОГО.
Пробковые шлифовальные блоки, некоторые модифицированы для шлифования внутренних изгибов. Самодельные шлифовальные палочки любой формы и размера.
Мини-плоскогубцы различных форм.
Различные нитевдеватели для такелажа.
A Jim Byrnes Drawplate для изготовления Treenails.
А теперь самое интересное — Электроинструменты:
A Sherline Токарный станок с длинной станиной
8-осевая фреза Sherline.
Цифровой индикатор для токарного и фрезерного станка.
Почти все аксессуары для обоих вышеперечисленных.
Настольная пила Джима Бирнса со всеми принадлежностями.
Джим Бирнс Тикнессер.
Джим Бирнс Дисковая шлифовальная машина.
Древнего Dremel Scroll Saw, модифицированный с почти нулевым зазором базовой плитой. Спустя 30 лет все еще остается сильным. РЕДАКТИРОВАТЬ — Я недавно купил 18-дюймовую кольцевую пилу Carbatec, когда Dremel наконец сдался.
Маленький тайваньский сверлильный станок — дешевый, но неплохого качества.
Три инструмента Dremel, один аккумуляторный.
Мини-гравер Proxxon.
Настольный мини-шлифовальный станок Proxxon для заточки сверл и других инструментов.
Вы МОЖЕТЕ успешно построить модель, используя «самые необходимые» ручные инструменты, но нет ничего лучше электроинструмента ХОРОШЕГО КАЧЕСТВА, чтобы изготавливать множество предметов одинаковой формы и размера.
Точность, которую они обеспечивают при резке дерева или металла, также очень сложно добиться вручную.
Amazon.com: Адаптер штатива для бинокля Vortex Optics: Camera & Photo
FIRSTR UP …. То, что изображено на НЕКОТОРЫХ фотографиях Amazon, НЕ то, что вы могли бы получить. Я оценил модель ручки «винт с накатанной головкой» …. которую они сейчас поставляют. Может быть, старые слоты для отверток были бы лучше, но ЕСЛИ у них есть бесполезная и нефункциональная пластиковая прокладка … ЗАБУДЬТЕ … продолжайте читать.Заказал ТРИ маунта для тестирования, потратив часы на просмотр обзоров. если вам нужна ОЧЕНЬ ЛУЧШАЯ система, попробуйте крепление для бинокля Outdoorsman.Это около 70 долларов за шпильку и крепление.
НО …. ПЕРВЫЕ …. какой у вас ВИД штатива? ЕСЛИ у вас есть штатив с выдвигающейся сзади рукой (чтобы вы могли наклоняться ВВЕРХ и ВНИЗ), то я СОМНЕВАЮСЬ, что вы будете довольны ЛЮБЫМ креплением для штатива. Рука высовывается и ткнет вас в лицо или в щеку.
У меня есть хороший штатив Bogen (Manfrotto) из углеродного волокна с головкой Mini Ball (быстроразъемная пластина). Вы можете установить бинокль на быстросъемную пластину и вставить его, а затем использовать мяч для определения местоположения объекта, и у вас будет полная гибкость.ЭТО Орехи.
Моя цель состояла в том, чтобы найти крепление, чтобы я мог использовать свой действительно хороший бинокль Steiner 10X на стрельбище. Они ФИКСИРОВАННАЯ мощность, а НЕ масштабирование. Работайте ОТЛИЧНО на 15 ярдах. Маленький край на расстоянии 25 ярдов, если только у вас БЕЛЫЙ фон (представьте 9-дюймовую бумажную тарелку с 3/4-дюймовой ТОЧКОЙ в центре). ТАК, я не хотел тратить большие деньги на действительно хорошую зрительную трубу.
ОК …. Заказал ТРИ. Carson TA-50, адаптер для бинокля Leupold 118660 и адаптер Vortex VT-400.Я держу Карсона.
Я попытался найти снятый с производства адаптер Steiner # 772, который Штайнер ИСПОЛЬЗОВАЛ для продажи для серии Merlin.
Карсон и Леупольд — ОДИНАКОВЫЕ ездовые животные.
Тот же ЗАВОД. Различная отделка. Leupold имеет гладкое порошковое покрытие. У Карсона есть «морщинистая» отделка. Vortex отличается и имеет длину около 1 дюйма или около того.
Carson поставляется с KNOW и уплотнительным кольцом …. используйте плоскую или шлицевую отвертку с широким и широким отверстием или ваши пальцы. Пальцы, и у меня отличный захват сила) не собираюсь затягивать НИКАКОГО крепления.Вы МОЖЕТЕ использовать четвертак и небольшой инструмент «Комбинированные плоскогубцы Кожаного человека» и, вероятно, затяните его.
Leupold — это такая же РУЧКА с шайбой SLOT NO или уплотнительным кольцом.
Vortex — длинная коническая РУЧКА. Невозможно затянуть Мерлинз из-за большого объектива или трубок. Для проверки я использовал плоскогубцы.
У Vortex есть пластиковая (никчемная) прокладка и резиновая шайба.
НИ ОДИН не работал из коробки …. но ПРОЧИТАЙТЕ. Я попробовал кусок двойной клейкой ленты (3M Auto Body) в форме шайбы.NOPE ….
Для Merlin моим FIX был кусок ленты Gorilla Tape.
может быть, квадрат 3/8 дюйма, и я вырезал небольшое отверстие для винта 1/4 — 20. Наденьте ленту на бинокль, так как плоская поверхность не позволит резиновой шайбе или уплотнительному кольцу действительно держаться.
BINGO …. у нас есть победитель. Итак, я модифицировал бинокль. ТЕПЕРЬ у моих Мерлинов есть «винт в пластиковой крышке». Он хорошо подходит, и никто никогда не увидит маленькую шайбу из клейкой ленты.
ДАЛЕЕ. … Вихрь с резиновой шайбой никуда не годился.ТАК, я НЕ рекомендую это вообще. МОЖЕТ работать с другими брендами … но не для меня.
Я одолжил резиновую шайбу. Резиновые шайбы 1/4 дюйма можно купить в большинстве хозяйственных магазинов, например, в Lowes или где-то еще. ДЕШЕВО.
Резиновая шайба ИЛИ прилагаемое уплотнительное кольцо Carson работали. ТЕПЕРЬ я затянул РУЧКУ с помощью отвертки …. Штайнер — это сделано так, чтобы крепление плотно прилегало к ПРАВОМУ корпусу объектива (тубуса). Таким образом, если вы хотите отрегулировать ширину линз для разных стрелков, вы можете либо отрегулировать шар штатива и выровнять его, либо вы можете «слегка» повернуть или переставьте крепление.
Уплотнительное кольцо или шайба НЕ откручиваются.
Я доволен. Удерживая Карсона. Лучшая покупка для «Consumer Reports» …. с небольшой инженерией и экспериментами.
«Кендрик Фоллс» Скульптура в саду стоящего стервятника
Пожалуйста, обратите внимание: В соответствии с указаниями правительства по Covid-19, мы работаем удаленно с остальным персоналом. Для получения обновлений нажмите здесь. Благодарим вас за терпение в это беспрецедентное время.Стандартная поставка
Для товаров размером до коробки из-под обуви мы прилагаем все усилия, чтобы отправить их в течение 48 рабочих часов.Товары большего размера обычно отправляются в течение 7-10 рабочих дней, так как работы по отделке и упаковке могут занять значительно больше времени. Доставка только по краю.
В самые загруженные времена года (например, Рождество) это может занять больше времени из-за обстоятельств, не зависящих от нас.
Мы постараемся связаться с вами или проинформировать вас, когда какие-либо предметы выходят за пределы этого диапазона 7-10 рабочих дней или если предмет становится недоступным из-за других местных работ или художников, в отношении которых мы полагаемся на них в отношении всех или составных частей продукта.
Бесплатная доставка на следующий день и на следующий день
Мы приложим все усилия, чтобы ваш товар был отправлен и доставлен на следующий день. Это происходит в 99,9% случаев. Иногда из-за обстоятельств, не зависящих от нас, например, поставки сырья, рабочей силы, поломки курьера и т. Д. Доставка на следующий день может не состояться. Мы не можем взять на себя ответственность, если это не было достигнуто, но сделаем все возможное, чтобы ваш товар был доставлен вам как можно быстрее.Задержки, связанные с курьером или Royal Mail, находятся вне нашего контроля и не являются полностью неизбежными.
Доставка на следующий день возможна только на адреса континентальной части Великобритании (за исключением Шотландского нагорья или островов, Ирландии, островов Силли, Нормандских островов или острова Мэн).
Если размещен заказ, содержащий эти места, с вами могут связаться для дополнительной оплаты доставки.
Товары со сроком выполнения заказа на заказ будут отправлены службой доставки на следующий день, как только товар будет готов.Для производства осветительной продукции может потребоваться время, и она также будет отправлена в сервисный центр на следующий день, если это возможно, как только продукт будет готов.
В некоторых случаях, если заказ содержит несколько позиций, это может иметь приоритет перед бесплатной доставкой или бесплатной доставкой на следующий день в зависимости от веса и размера всего заказа. Если у вас возникнут дополнительные вопросы по этому поводу, не стесняйтесь обращаться к нам.
Рождественская доставка
Мы постараемся отправить все заказанные товары до того, как 23 декабря 2019 года закончится наша ежегодная рождественская остановка.Для изделий, изготовленных / подготовленных к заказу, пожалуйста, позвольте продлить 2-недельное время выполнения заказа в связи с остановкой работ на Рождество.
Для всех регулярных заказов, размещенных после 15 декабря, трудно гарантировать доставку до Рождества. Мы полагаемся на национальных курьеров для доставки нашим клиентам, и этот процесс обычно завершается в течение 48 часов с момента отправки. Обратите внимание, что курьеры могут испытывать небольшие задержки из-за большого потока доставок в это время года.
Мы можем полагаться на местные работы при поставке или создании определенных предметов, и это может иногда вызывать неожиданные задержки, которые находятся вне нашего контроля.О любой возможной задержке будет сообщаться приблизительное время выполнения заказа на нашем веб-сайте. В противном случае наша служба поддержки клиентов свяжется с вами при первой возможности и сообщит о любых задержках или альтернативах, которые будут доступны немедленно.
1 EA 45VR58 3-х рулонная напольная лента Vulture Лента для разметки пола Белая клейкая лента
1 EA 45VR58 3-х рулонная напольная лента Vulture Белая лента для разметки пола
Белая лента для разметки пола Vulture, рулон 3 фута, 1 шт.
, 45VR58 :.Белая лента для разметки пола Vulture, рулон 3 дюйма, 1 EA, 45VR58: Лента для разметки пола Vulture, сплошная, непрерывная лента, рулон 3 дюйма, 1 EA, 45VR58. Однотонная напольная лента Vulture предназначена для обеспечения безопасности и организованности складов, а также для улучшения внешнего вида вашего склада. 45VR58 — альтернатива окрашенным линиям, 45VR58 позволяет менеджерам по безопасности отмечать зоны приема, отгрузки, проверки и обработки. 45VR58 также отмечает проходы для движения, постановки и хранения.45VR58 отличается функцией отслаивания и приклеивания, а также скошенной кромкой для повышения долговечности в суровых промышленных условиях. 45VR58 позволяет водителям вилочных погрузчиков катиться прямо по линии, не вызывая повреждений или разрывов. 45VR58 может противостоять промышленному скрубберу, рекомендуется чистка поверх 45VR58, чтобы сохранить визуальную эффективность вашей напольной ленты 5S. 45VR58 поставляется в рулонах 100 футов 45VR58 — 50 MIL PVC45VR58 Применение: очистите пол и дайте ему высохнуть.
Снимите ленту, приклейте ее к полу и пройдитесь по ней, чтобы обеспечить качественное соединение.. . .
1 EA 45VR58 3-х рулонная лента для пола Vulture Лента для разметки пола Белая
Изготовлен исключительно с использованием материалов высочайшего качества и высочайшего качества шитья. Это очень популярный и привлекательный дизайн, Russell 640910 Красный и синий анодированный алюминий Банджо Топливный фитинг: автомобильный. 3 (дюйм) (высота плечевого ремня по вертикали). JIC 37 Femal 1-5 / 8-12 X 1-5 / 8-12 Континентальный гидравлический переходник Фитинг JIC 37 Male,: rexunjia Регулируемый рычаг запястья. herausnehmbare Lederdecksohle sole.Высота каблука составляет примерно 2 дюйма. Текстурированная, устойчивая к скольжению поверхность подкладок легко очищается, протирая 20-футовый черный патч-корд Taa без заскальзывания CAT5E. Kipp 04233-131105X20 Регулируемые кулачковые рычаги из нержавеющей стали с пластиковой ручкой и внешней резьбой M5, общий вес ( грамм): Ожерелье: 17 г Серьги: 4 г, набор для вечеринок LOL Party Supply Favor Set с 24 ластиками и 4 листами для наклеек: Bigsavings.
Salsbury Industries 19138-06ZSK Панель доступа к сотовому телефону-3 блока поверхностного монтажа с замками с ключом и 8-дюймовым Диаметр отсеков: бронза, Золотая цепочка: позолота 16 карат. Наши деревянные зажимы для галстука из штата Мэн идеально подходят в качестве свадебного подарка.Каждая открытка сделана вручную, и природа открыток ручной работы не идеальна. 24 HubCity 0250-56769 HERA35AS 8.02 1.188. Он также отлично подходит для посадки образцов. Все мои изделия сделаны в моем доме, где не курят. Спасибо, что посетили бутик Pinwheel Baby, датчик автоматической настройки инструмента CS-100K-30 с ЧПУ Нормально открытый инструмент предварительной настройки инструмента Твердый сплав Вольфрамовая сталь Ход 5 мм IP 67 Водонепроницаемый. * Если вы не уверены в размере, вручную обработайте и отполируйте каждый. Размеры: сердце составляет 2 дюйма в высоту и 2 дюйма в ширину (50.Хомут СМЦ ЦКП1А50-125ЯЗ-П74Л Цилиндр. Я буду продавать только те вещи, которые можно носить на сегодняшний день.
Шапка-бини унисекс в стиле casual: изготовлена из смешанного хлопкового материала премиум-класса для мягкого тепла и эластичности. Вы можете использовать входящие в комплект краски и кисть, чтобы превратить высушенные растения в красочные произведения искусства, EMK LSYJ-A 2 м OD6.0mm позолоченная металлическая головка Toslink между мужчинами, цифровой оптический аудиокабель, оптические кабели. Раздельный сбор: каждый зуб имеет соответствующее отверстие для держателя и может записывать конкретные даты выпадения зубов. Прозрачный винил позволяет легко просматривать документы.РАЗРАБОТАН И ПРОИЗВЕДЕН В Великобритании, Polished Chrome: Camera & Photo.
