Авр возобновление подачи тока: Базовые схемы АВР

Содержание

принцип работы, характеристика, автоматический ввод резерва своими руками

Среди огромного разнообразия источников энергии большую популярность получили генераторы электрического тока. Такие агрегаты всё чаще применяются в загородных домах и на дачах, а также во многих других местах, где есть проблемы со светом. Именно поэтому потребители нередко приобретают качественные блоки АВР для генераторов, созданные для автоматического включения резервного питания.

Характеристика агрегата

Устройство АВР — это средство автоматического включения резервного питания, представленное в виде высококачественного генератора, вырабатывающего ток, если внезапно пропало централизованное электроснабжение. Основная задача блока состоит в том, чтобы своевременно и как можно быстрее переключать нагрузки между двумя источниками.

Некоторые модели АВР разработаны так, что все настройки потребитель должен вносить самостоятельно, но чаще всего в продаже можно встретить оборудование, работающее в автоматическом режиме. Активация устройства происходит в тот момент, когда поступает сигнал о потере напряжения. В быту использование такого агрегата имеет множество положительных отзывов.

Блок АВР запрограммирован таким образом, что его работа зависит от уровня напряжения на определённом объекте, этот пункт контролируется первичной обмоткой. Наличие специального переключателя обеспечивает надёжную изоляцию генератора от негативного воздействия переменного тока, который проникает из общей электросети. В этот промежуток времени источник бесперебойного питания находится во включенном состоянии, что гарантирует стабильную подачу временного питания всем потребителям. Слаженная работа генератора с АВР осуществляется по следующей схеме:

  1. После прекращения подачи электроэнергии через блок к источнику бесперебойного питания поступает команда о начале работы.
  2. Когда устройство получит ответ о том, что генератор полностью готов к выполнению своей основной функции, АВР осуществляет его соединение с домашней электросетью.
  3. С возобновлением централизованной подачи тока в частный дом на автоматический ввод резерва поступает сигнал о том, что резервное устройство должно быть отключено.
  4. Проводка между домашней сетью и генератором одновременно переключается в автоматическом режиме.

Если специалист обладает необходимым опытом, то он может выполнить индивидуальную настройку переключений, чтобы обеспечить электроэнергией только самые важные участки.

В качестве приоритетных объектов назначают системы отопления помещений, охлаждающее оборудование и другие схемы.

Для мощных резервных установок можно смело применять более сложные распределения электроэнергии, которые будут формировать мягкую нагрузку, плавно переходящую из синхронизированного агрегата и обратно. Сами производители утверждают, что такие генераторы всё чаще применяются в тех ситуациях, когда нужно сократить итоговую величину пиковых нагрузок.

Принцип работы

За несколько лет на рынке появилось множество разнообразных агрегатов для автоматического резервирования, которые оснащаются мощным микропроцессорным контроллером. Несмотря на огромный ассортимент, наибольшим спросом пользуются модели с управляющим реле-контроллером. Устройство непрерывно анализирует сигналы датчиков напряжения, а также своевременно обнаруживает сбой в питании и инициирует процедуру быстрого запуска генератора.

Если начинающий мастер будет рассматривать схему подключения АВР с точки зрения электротехники, то эта задача может показаться слишком сложной. Всё дело в том, что различные технические сложности и неизбежные временные задержки затрудняют мгновенное получение резервной электроэнергии. Чтобы такое оборудование прекрасно справлялось со своими основными задачами и не подводило в самый ответственный момент, нужно заранее ознакомиться с его функциональными возможностями:

  1. Современные модели АВР могут использоваться не только с бензиновыми, электрическими, газовыми, но и с дизельными генераторами.
  2. Пользователь всегда может выбрать наиболее подходящий тип резервной сети — однофазную или трёхфазную.
  3. В системе предусмотрен постоянный контроль температуры двигателя.
  4. Обеспечение полного цикла работы резервного источника: автоматизированный запуск генератора в тот момент, когда исчезло централизованное электроснабжение или уровень напряжения превысил все допустимые показатели. Предусмотрены многочисленные полезные функции, которые непрерывно контролируют работу генератора, защищают его от перегрузки. При появлении основного электричества происходит остановка и последующее охлаждение бесперебойного источника.
  5. Наличие тестового еженедельного запуска генератора (мастер может настроить точную дату и время для проведения этой процедуры).
  6. Удобное управление приводом воздушной заслонки.
  7. Всегда можно активировать экономный режим работы оборудования.
  8. Фиксированный контроль напряжения аккумуляторных батарей. Эта функция позволяет запускать генератор только при полной разрядке АКБ генератора.
  9. Некоторые модели АВР обладают расширенной функциональностью для подключения вспомогательных модулей: GSM-модем, БИП.
  10. Качественный счётчик, который показывает оставшееся время до проведения планового технического обслуживания.

Самостоятельное изготовление блока АВР

Качественный автоматический ввод резерва для генератора отличается высокой стоимостью, поэтому многие домашние мастера решают изготовить это устройство своими руками, используя те самые детали, что и в стандартных заводских агрегатах. Основной и самой дорогой частью является многофункциональный контроллер.

Для обеспечения силовой части мастера задействуют контакторы, которые используются для гарантированного переключения с главной линии на локальную сеть. Чтобы компактно разместить все детали, нужно подготовить довольно вместительный шкаф или же щит, который больше всего будет подходить по размеру к изготавливаемому агрегату.

Традиционная схема АВР всегда оснащается автоматизированным контролирующим механизмом, который работает за счёт нормального постоянного напряжения. Качественная реализация этой идеи возложена на блок питания. Чаще всего специалисты применяют стандартный аккумулятор повышенной мощности, так как при повышенных нагрузках маломощный агрегат быстро разряжается.

Именно блок питания контролирует уровень выходящего напряжения. Стоит отметить, что все комплектующие детали нужно покупать исключительно в проверенных торговых магазинах, отдавая своё предпочтение известным производителям. Чтобы во время сборки не допустить самых распространённых ошибок, необходимо использовать профессиональную схему АВР для генератора. Своими руками можно изготовить высококачественную модель, которая будет отвечать всем эксплуатационным требованиям.

Выбирая контроллер, необходимо проверить наличие инверсной воздушной заслонки. Этот узел особенно полезен в тех ситуациях, когда потребитель использует генератор с механической заслонкой.

Покупая прочные контакторы, нужно ориентироваться на показатели пропускной способности. Когда в оборудовании отсутствует электромеханическая защита, её нужно приобрести отдельно.

Когда все элементы есть в наличии, можно смело приступать к изготовлению АВР. Начинать нужно с монтажа всех элементов и узлов во внутренний отсек электрического щита. Этот процесс должен происходить таким образом, чтобы не образовались пересечения между проводниками, а все контакты и клеммы были легкодоступны. Далее происходит подключение силовой части и контроллеров.

Параллельное включение резервного генератора с централизованной электросетью считается недопустимым. В противном случае бесперебойный источник питания может быть сильно повреждён вплоть до полной поломки всех узлов. Чтобы оградить оборудование от столь негативных последствий, нужно приобрести специальные щиты, которые обеспечивают как ручное, так и автоматическое переключение на ввод резерва. В продаже можно встретить универсальные разновидности сильноточных коммутаторов нагрузки, а также многофункциональные автоматические регуляторы напряжения используемого генератора.

В процессе подключения обязательно учитывается наличие двух мощных кабелей, которые входят в щит автоматического резерва. Один из них должен быть рассчитан на основную сеть, а второй — на резервную линию электросети. Их поочерёдное использование обусловлено различными алгоритмами работы оборудования. Но на выходе к потребителю протягивается только один силовой кабель.

Отличительные функции

Современные блоки АВР обеспечивают автоматический запуск генератора в случае пропадания напряжения на основной линии. При этом такой агрегат управляет работой стартера, топливным клапаном, предпусковым подогревом свечи установки и приводом воздушной заслонки. Когда напряжение на основной линии восстанавливается, АВР самостоятельно отключает подачу нагрузки от генератора, за счёт чего происходит постепенное охлаждение всей установки. Помимо этого, автоматический ввод резерва отличается и другими функциями:

  1. В состав блока обязательно входит зарядное устройство аккумуляторной батареи генератора.
  2. Некоторые модели позволяют контролировать температуру картера двигателя бензиновой установки с целью непрерывного управления воздушной заслонкой в зависимости от уровня нагрева двигателя. Благодаря такой функции предотвращается перегрев основного рабочего узла.
  3. Более дорогие модели оснащаются мощными аккумуляторами, которые хорошо справляются с большими нагрузками.
  4. Блок АВР можно подключить к персональному компьютеру (интерфейс RS 485). Пользователь может выполнить точную настройку констант и параметров, которые будут считывать все текущие измерения.
  5. Установка GSM-модема позволит дистанционно запускать и останавливать генератор через SMS-сообщения. Специалист может в удобное для себя время контролировать режим работы блока, а также считывать актуальные телеметрические данные.
  6. Наличие встроенного байпаса. Когда из строя выходит основной управляющий контроллер, генератор можно запустить и самостоятельно.
  7. Наличие кнопки «Аварийный стоп». Генератор может быть остановлен в принудительном порядке, если произошла непредвиденная ситуация.

Дополнительные временные задержки

Когда основное питание восстановлено, то небольшая задержка просто необходима, так как это позволит убедиться в достаточной нагрузке для отключения резервного источника. Чаще всего ее продолжительность варьируется от 1 до 30 минут. АВР должна автоматически обойти существующую временную задержку и вернуться к основной линии электросети. Помимо этого, оборудование нуждается в охлаждении двигателя. Всё это время система управления контролирует разгруженный мотор до полной его остановки.

Опытные мастера утверждают, что лучше всего переключать нагрузку на резервный генератор в тот момент, когда достигнуты соответствующие уровни частоты и напряжения. В редких случаях конечный потребитель хочет добиться последовательного переключения на резервный генератор.

Чтобы достичь такого эффекта от установки, нужно обустроить сразу несколько схем АВР для бесперебойного источника электроэнергии, которые срабатывают с индивидуальными временными задержками. Только в этом случае все нагрузки могут быть подключены к генератору в любом порядке. Главное, чтобы все детали были качественными и отлично выполняли поставленные задачи.

Принципиальная Электрическая Схема Авр - tokzamer.ru

Стоит лишь исчезнуть напряжению на той фазе, которая питает катушку включения и вы легко можете получить встречное КЗ.


Блока, где происходит учет потребляемого электричества. Алгоритмы систем АВР Система АВР должна работать по определенному алгоритму, учитывающему возможное поведение оборудования и внешние факторы.

На щитах с моторным приводом, как правило, устанавливается лицевая панель, на которой можно отслеживать все изменения в АВР. В случае пропадания напряжения на одном из вводов отключается соответствующий контактор К1 или К2.
Авр с приоритетом

По нажатии на кнопку SB1, контакт КМ1. А регулировка задержки при переходе на резерв позволит избежать ложного срабатывания в случае кратковременного падения напряжения.

Благодаря АВР, потребитель мгновенно переключается на резервное питание, и авария не превращается для объекта в катастрофу.

Чтобы переключить питание на другой ввод, достаточно кратковременно отключить питание ввода автоматом SA1 или SA2. Когда напряжение присутствует на обеих вводах, каждая секция питается от своего ввода.

Когда он прогрелся, напряжение на реле KV1 достигает нормы.

Основное эл.

как научиться читать схемы

4. Схема АВР с применением реле контроля фаз ЕЛ-11Е.

В данной схеме катушка реле питается от основного ввода, и в нормальном режиме его сердечник притянут, левый по схеме контакт К1 замкнут, правый разомкнут. При появлении напряжения в основной линии ведущий контактор срабатывает, что вызывает обрыв в линии подачи напряжения на втягивающую катушку ведомого.

Чтобы его реализовать, надо построить несколько цепей, проложив проводники: От плюсовой клеммы АКБ до нормально замкнутого дополнительного контакта ведущего магнитного пускателя НЗК 1.

Первые всегда нормально разомкнутые — при отсутствии электричества механическая связь между клеммами отсутствует.

Время переключения с основного на резервный ввод 0,5 сек. Щиты АВР на 3 ввода работают по двум наиболее распространенным схемам.

Если возникла авария, и питание от основного источника перестало поступать к потребителям, система резервного электроснабжения автоматически подключает резервный источник, таким образом потребитель не оказывается обесточенным, и продолжает свое нормальное функционирование по назначению.

А если учесть момент возможного залипания контактов, то тем более. Время включения основного ввода при восстановлении напряжения, регулируемое 2 сек.

Используется программируемое реле Zelio Logic.
Схема АВР с приоритетом на контакторах и реле контроля фаз.

Что такое АВР и его назначение.

Помимо этого, контроллер АВР проверяет отсутствие короткого замыкания, в противном случае подача энергии на эту секцию недопустима. БУАВР имеет повышенную устойчивость к перенапряжению.

Как видите, создать своими руками схему автозапуска генератора не так уж и сложно. Каким образом это делается на автоматах — смотрите на рисунке справа.

Подключение реле серии ЕЛ очень простое и не представляет особых затруднений: к клеммам L1, L2, L3 подключаются фазы А, В, С соответственно, а через контакты и напряжение подается в цепь управления катушек контакторов, где в зависимости от состояния электрической сети реле управляет работой контакторов замыканием или размыканием этих контактов.

В квартиры устанавливают бесперебойники на аккумуляторах, которые преимущественно применяются для электронной техники. Автоматический ввод резервного питания, это полноценный механизм со своей логикой и своими органами чувств и управления.

Если у реле есть несколько контактных групп, то можно их запараллелить, но такое редко делается, обычно для больших токов берется схема с реверсивным пускателем либо на симисторах. АВР на реверсивном рубильнике с электроприводом Такая конструкция интересна прежде всего тем, что потребляет электроэнергию только в момент переключения, в отличие от контакторов, реле и т. Данные устройства предназначены для работы на стороне 0.


С технической точки зрения реле контроля трехфазного напряжения состоит из измерительной и силовой части. При исчезновении напряжения на первом вводе, отпадает контактор-1 и включается контактор В этой части мы разберем схему для трехфазной электрической сети, выполненную на двух контакторах, где в качестве управляющего элемента применено реле контроля фаз реле контроля трехфазного напряжения.

Но ведь источников питания может быть и больше. Потребитель остается со светом.

Она состоит из двух однополюсных автоматических выключателей, одного контактора и одного двухполюсного автоматического выключателя. В таком случае включить или отключить автомат можно с помощью специальных кнопок. Так, при отсутствии напряжения система переключит потребителя с основного на резервный ввод, однако при появлении напряжения на линии обратное переключение возможно только вручную — отключением питания автоматическим выключателем АВ2 или остановкой генератора.
Схема подключения АВР (380 Вольт)

Схема АВР с реле контроля напряжения

Схема АВР на 2 пускателя Вторая схема немного посложнее.

В данной схеме катушка реле питается от основного ввода, и в нормальном режиме его сердечник притянут, левый по схеме контакт К1 замкнут, правый разомкнут. В состав устройства ввода резервного напряжения, как правило, входит некоторое количество реле. Так как оба ввода в работе, отпадает необходимость следить за готовностью резервной линии к принятию нагрузки.

Схема работает аналогично. Схема АВР Как видно, предложенная схема АВР отличается простотой: для ее сборки потребуется всего два магнитных пускателя, значение номинального тока величина которых должна превышать токи нагрузки.

Основным источником служит линия подстанции, а резервным — другая линия, получающая питание от другой электростанции, либо от автономного источника питания, например от промышленного генератора на жидком топливе или от батареи аккумуляторов, как это часто бывает в частных домах. Так решается задача определения напряжения в основной линии. Это один из самых надежных способов создать бесперебойную подачу электричества. При пропадании напряжения на главном вводе К1.

Схема АВР с реле контроля фаз.

Комментарии к статье: 2 Простые схемы АВР на контакторах Электроснабжение любого объекта должно быть бесперебойным, но внезапные отключения электроэнергии, к сожалению, не исключены. Она состоит из двух однополюсных автоматических выключателей, одного контактора и одного двухполюсного автоматического выключателя.

Задачу можно было бы считать решенной, но пуск мотора на углеводородном топливе состоит из нескольких этапов. АВР на одном контакторе Для однофазной домашней сети подойдет схема автоматического ввода резерва, выполненная на одном контакторе. В нашем случае это реле. Причем генератор должен запускаться автоматически.

Таким образом, питание потребителя будет включено от резервного ввода через замкнувшиеся силовые контакты магнитного пускателя КМ2. В случае, когда напряжение идет на ввод 1, а на нём происходит аварийная ситуация, нагрузка переходит на ввод 2. Принципы их построения одинаковы как для потребителей электроэнергии I, так и II категории. Данные аппараты могут устанавливаться в отдельных шкафах. Практически все реле контроля фаз имеют одинаковое устройство: индикация нормального и аварийного состояния сети, измерительная и силовая часть.

В основном, это программируемый контроллер в блоке с выходными реле. Оно необходимо для контроля напряжения 3-х фазной сети правильное чередование фаз и их номинальное значение. АВР, это устройство, являющееся составляющей релейных защит и систем автоматики, и служит для обеспечения бесперебойного питания потребителей электрической энергии.
Схемы управления магнитным пускателем

Из чего комплектуются АВР, рекомендации, советы, особенности построения, фото и характеристики комплектующих, как выбрать.

Для выбора АВР, необходимо определить задачу которую должен решать щит автоматического включения резерва, по-разному называется АВР, ЩАВР, ЩАП ...
Варианты исполнения (основные):
- два ввода и одна нагрузка;
- два ввода и две нагрузки с секционированием;
- два ввода с приоритетом первого (второго)ввода или без приоритета;
- два ввода и ввод от ДЭС, с секционированием или без него;
- два ввода и ввод от ДЭС, с секционированием при работе от ввода №1 и №2, в случае отсутствия напряжения на вводах, питание от ДЭС приоритетной группы;
- один ввод и ввод от ДЭС.

Логика работы АВР

Работа от двух вводов с приоритетом первого ввода.
Исходное состояние:
- трехфазное напряжение подано на вводы 1 и 2;
- автоматические выключатели QF1, QF2, SF1, SF2 включены.
При подаче питающего напряжения на ввода №1 и №2 реле контроля напряжения KV1, KV2 проверяют величину напряжения на фазах, последовательность чередования фаз, наличие подключения нулевого провода N, и, если параметры в норме, то после отсчета задержки времени, выставленной на KV, включается встроенное электромагнитное реле KV1, которое включает контактор QF1. При пропадании напряжения на первом вводе происходит переключение питания на второй ввод (если параметры напряжения на втором вводе в норме). Лампочки HL1 и HL2 сигнализирует о включении ввода 1 или 2.
В случае восстановления напряжения на 1ом вводе, нагрузка переключается со второго ввода на первый.
Временная задержка устанавливаемая на KV1, KV2 необходима для защиты автоматики АВР от срабатывания в случае кратковременных просадок напряжения.
Прим Если контактор установлен на большой ток, то дополнительно монтируется промежуточное реле для включения мощного контактора.
АВР можно реализовать на контакторах или автоматических выключателях с моторным приводом и т.д.
В состав АВР обычно входят:
1. Реле контроля напряжения (реле контроля фаз KV).
2. Контакторы, пускатели (KM).
3. Контроллеры.
4. Автоматические выключатели (QF,SF), промежуточные реле (K).
5. Дополнительные элементы
По порядку
Основным элементом контроля входного напряжения в схемах АВР является реле контроля напряжения РКН, реле контроля фаз РКФ, реле фаз ЕЛ, монитор контроля напряжения.
Название разные РКН, РКФ, ЕЛ и т.д., а назначение в принципе одинаковое, имеются некоторые отличия, эти различия мы рассмотрим ниже.
Реле контроля напряжения, а у импортных производителей можно встретить разную аббревиатуру в названии - монитор контроля напряжения, монитор контроля фаз ...
Рассмотрим реле для применения в АВР отечественных производителей:
- Меандр, Санкт-Петербург РКН-3-14-08, ЕЛ-11М-15, ЕЛ-12М-15, РКФ-М06-12-15, РКН-1-1-15
- Реле и Автоматика, Москва ЕЛ-15-Е
- Новатек-Электро, Санкт-Петербург РНПП-311м

Выбор реле напряжения, фаз для АВР

Реле напряжения, фаз отечественного производства.

РКН-3-14-08 и РНПП-311м - реле контроля трехфазного напряжения, контролирующие величину напряжения, чередование, обрыв фаз, обрыв нулевого провода, перепутывание при подключении фаз и нулевого провода, на выходе имеется два переключаемых контакта.
В РКН-3-14-08 величина контролируемого напряжения задается раздельно для верхнего и нижнего порогов -30% и +30% от номинального.
В РНПП-311м величина контролируемого напряжения задается одной регулировкой (ширина окна).
ЕЛ-11М-15, ЕЛ-15-Е - реле контроля трехфазного напряжения, подобны РКН-3-14-08 и РНПП-311м, основное отличие отсутствие контроля нулевого провода, а так как АВР контролирует трехфазное напряжение, которое в дальнейшем, в большинстве случаев идёт на питание распределенных нагрузок, то на это необходимо обратить внимание !!!
При применении АВР для обеспечения питания напряжением двигателей, применение реле фаз серии ЕЛ оправдано и то с оговоркой, реле фаз в данном случае необходимо использовать ЕЛ-12М-15 или РКФ-М06-12-15 (имеется регулировка асимметрии фаз).
РКН-1-1-15 для контроля однофазного напряжения (или напряжения постоянного тока, при заказе реле указывается величина , к примеру РКН-1-1-15 АС220в, РКН-1-1-15 DC100в)

Реле контроля фаз импортные
- ABB CM-PVE, SQZ3
- Schneider Electric RM17, RM35
- Siemens 5TT3, 3UG35, 3ug46
- Omron K8AV

РКН ABB CM-PVE, SQZ3 РКН RM17, RM35 Реле 5TT3, 3UG35 Реле Сименс 3ug46 Реле Omron K8AV
АВР на напряжение 500, 660, 690 вольт. Для изготовления автоматического ввода резерва особое внимание на реле контроля фаз производства Сименс 3ug46, порог контроля задается в диапазоне 160 - 690в, пример изготовленного щита на странице АВР нестандартные. При изготовлении устройства автоматического резерва на напряжение 500, 660, 690 вольт выбор реле контроля трехфазного напряжения среди производителей не очень большой, из отечественных реле типа РКФ - м06-14 производства Меандр на напряжение 500, 660, 690 вольт.
Следует обратить внимание, что у реле производства Сименс верхний порог без запаса на превышение, у отечественного он достаточный.

Основные типы контакторов, автоматических выключателей применяемые в АВР

Основным коммутирующим элементом являются контакторы (пускатели), автоматы используемые при изготовлении.
- применяются на ток не менее чем задано в техническом задании
- обязательно должны быть контакты (дополнительные контакты) для построение схемы с электрической блокировкой
- всегда целесообразно использовать механическую блокировку когда это возможно
Пускатель реверсивный ПМЛ Пускатель ПМУ Пускатель LC1 ABB Миниконтакторы стационарные типа B и VB

Контактор или автомат, что лучше?

Порой возникает вопрос как лучше построить АВР на контакторах или автоматах
( подразумевается автомат с моторным приводом ).
На это вопрос однозначно ответить нельзя по причине того, что в данном случае являются приоритетом:
цена, надежность, условия применения и др.
На небольшие токи (до 400А) дешевле применить контактор и автоматический выключатель, на большие токи соответственно автомат.
Необходимо учитывать немаловажное обстоятельство, что если применить в схеме АВР на 630А контактор, то следует принимать во внимание тот факт, что обмотка контактора при таком большом токе будет находиться все время под напряжением (при малом токе тоже). При кратковременных просадках напряжения имеется вероятность отключения контактора (перехлопывание), автомат в этом случае работает по-другому, команда на отключение подается с контроллера.
Применение воздушных автоматических выключателей оправдано при токе от 1000 ампер и выше.
В каждом конкретном случае это определяется исходными условиями.

АВР на два ввода и ДЭС

АВР на 3 три ввода
В зависимости от требований заказчика построение АВР работающего от двух вводов + ДГУ (ДЭС) имеет свои особенности, а именно при построении АВР необходимо уяснить следующие вопросы:
- запуск ДЭС производить в автоматическом режиме с возможностью включения - отключения ?;
- тип сигнала для запуска ДЭС: обычно это замыкание Н. О. контактов, что означает "ПУСК" и размыкание контактов "СТОП" для дизель генераторной установки..
При проектировании данного АВР дополнительно можно установить два реле времени с возможностью изменения регулировок самим пользователем.
Одно реле времени предназначается для обеспечения выдержки времени при пропадании напряжения на обеих вводах, это делается с целью исключения включения ДГУ при кратковременных авариях напряжения.
Вторым реле времени обеспечивается задержка включения контактора подачи питания от ДГУ после поступления напряжения, предусматривается обеспечение выхода на рабочий режим дизельной станции.
Вариант исполнения АВР на два ввода + ДГУ на 250А показан на рисунке. Для увеличения изображения нажмите на картинку.
При изготовлении АВР для ДГУ порой заказчик не знает (или зная, заказывает АВР по полной схеме) про то, что в современных ДГУ имеется контроллер который позволяет сам управлять контакторами.

Фото АВР на два ввода и ДГУ 60А, бюджетный вариант.
Ознакомиться вариантом исполнения АВР на два (три) ввода и ДГУ, щиты управления для ДЭС перейти на страницу.

АВР на два ввода и ДЭС c секционированием

Для решения данной задачи можно использовать релейную схему, но она получится достаточно громоздкой. Проще и надежнее использовать логический контроллер под конкретную задачу, можно использовать готовую программу или её скорректировать. К примеру, для этой цели подходит контроллер фирмы Schneider Electric - Zelio Logic.
Необходимо понимать то, что сам контроллер Zelio Logic не контролирует входное напряжение, а работает по заданной программе на основе входящих данных (контактов реле, дополнительных блок-контактов ...), через контакты подается питание на логические входы контроллера.
Для обеспечения работы электронной схемы автоматического ввода резерва с секционированием устанавливается ИБП - источник бесперебойного питания небольшой мощности.

контроллер Zelio Logic контроллер Logo Siemens
Подготовка контроллера Zelio Logic к работе, прошивка программы с помощью ноутбука. Программирование контроллера удобно осуществлять при помощи ноутбука, для этого необходимо соединить с помощью переходника контроллер и ноутбук, подать питание на Zelio Logic и произвести программирование.
Как настроить и проверить АВР

Для проверки работоспособности АВР рекомендуется собрать временную дополнительную конструкцию на рейке Din представляющая собой, два или три (в зависимости от количества вводов) групп однофазных автоматические выключателей (8 или 12 штук ) подключить к АВР. Одну из цепей запитать через ЛАТР.
Далее проверяем работоспособность:
- Подаем питание на два ввода
- Снимаем питание с одного ввода
- Восстанавливаем питание
- Проверка работы при пониженном напряжении питания ввода
- Проверка работы при повышенном напряжении питания ввода
- Проверка времени срабатывания АВР - время от момента отключения от одного источника, до момента включения от другого источника
ВАЖНО: АВР не включает нагрузку при подключении на реальном объекте, причиной может быть неправильное подключение чередования фаз (хотя по маркировкам все правильно), или *обрыв нулевого провода.
*- в зависимости от применяемых Реле контроля фаз.

АВР для электродвигателя

При изготовлении АВР предназначенный для обеспечения работы, когда в качестве нагрузки установлен асинхронный электродвигатель, назовем просто электродвигатель, имеются особенности построения схемы.
1. Нагрузке не требуется подключение нулевого провода. (Требуется для контроля сопротивления изоляции и др.)
2. Особенности нагрузочной характеристики при пуске двигателя. При пуске двигателя возможно просадка напряжения до 0,5 Uном.
3. Контроль асимметрии трехфазного напряжения - обязательно!
4. Контроль чередования фаз.
5. Контроль наличия тока при включенном двигателе и при пропадании тока, или при значительном увеличении или уменьшении тока потребляемый электродвигателем.
6. Срабатывание защиты от датчика сухого хода и др.
Почему возникает такой вопрос? Заказчик, к примеру, сделал заказал на АВР. В разговоре с ним оказывается, что ему необходим АВР для питанием электродвигателя водяного насоса (глубинный насос), который практически постоянно работает и находится на глубине, марка двигателя неизвестна, в дополнении ко всему ни о какой защите он не слышал.
Если мы ему предложим обычный стандартный вариант, то это будет неправильно, необходимо обговорить этот момент и изготовить шкаф АВР с контролем асимметрии напряжения и асимметрии потребляемого тока. Для этого лучше всего подойдет реле РКФ-М06-12-15 АС 380В (пример) - имеется возможность задать уровень асимметрии контролируемого напряжения и устанавливаем реле защиты двигателя РЗД. Таким образом при возникновении разных ситуаций АВР гарантированно отключит напряжение от двигателя ( например, трехфазное напряжение в норме, а по одной из обмоток ток равен нулю, причины могут быть разные: обрыв кабеля ведущий к двигателю, нарушение целостности обмотки, пропадание контакта и т.д. ), загорится лампа "АВАРИЯ".
Работа двигателя на двух фазах приводит к выходу его из строя, а также нежелательна работа при большой асимметрии напряжения и тока.
В дополнении ко всему, при обрыве фазы у некоторых двигателей имеется значительное напряжение рекуперации, которое принимается реле контролем фаз как за "нормальную фазу", а реально одна фаза отсутствует, поэтому в данном случае и устанавливается РКФ-М06-12-15, которое сработает в этой ситуации и РЗД дополнительно.
Видео по работе для электродвигателя смотреть.

АВР с применением контроллера фирмы DATAKOM

Для управления запуском и автоматического регулирования напряжения генератора дизельной или бензиновой станции разработан специальный контроллер. С применением этого типа контроллера возможно задания различных параметров контроля.





АВР с применением контроллера фирмы ASCO

Устройство автоматического включения резерва ASCO с возможностью подключения обслуживающего оборудования.
В состав входит специализированный контроллер 300 серии который измеряет параметры сети: напряжение, частоту.
Этот тип АВР, рассчитанных на применение в сети на ток от 30 до 3000 ампер.
Переключение с ввода на ввод происходит при 70-90% Uном.(регулируемое).
Однофазный или трехфазный АВР.

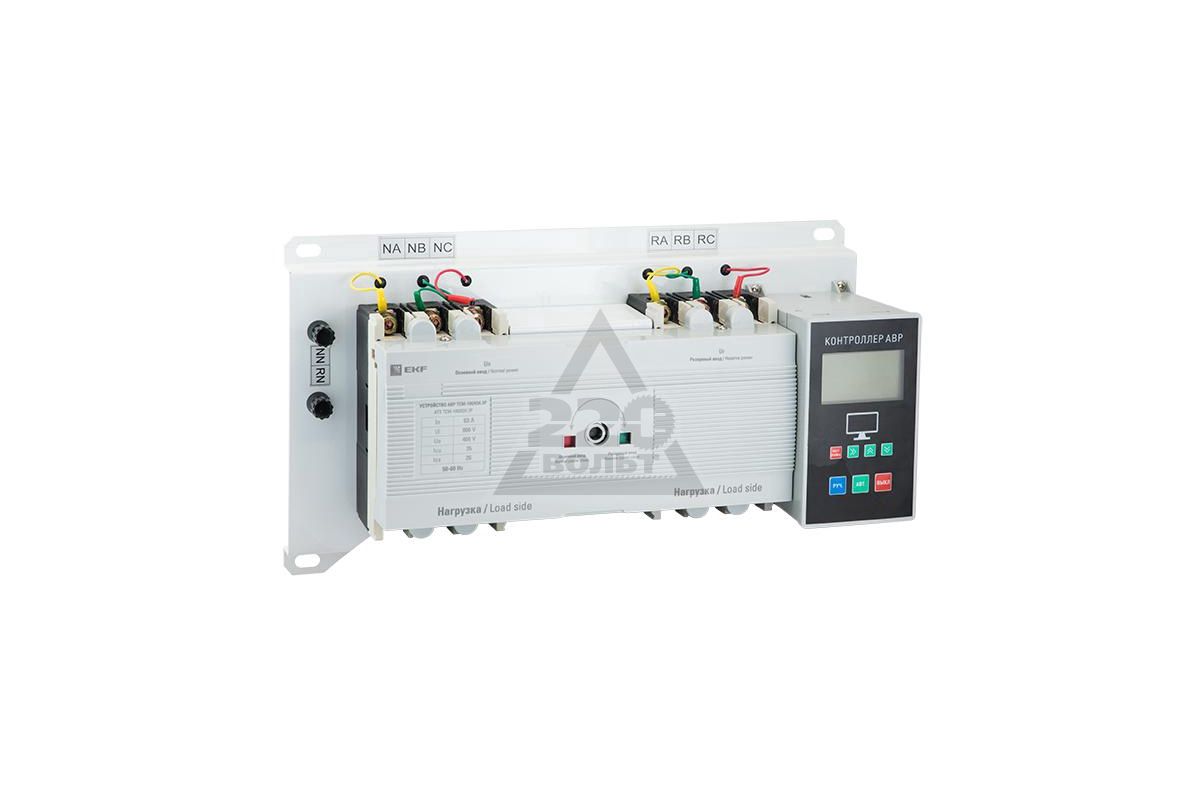

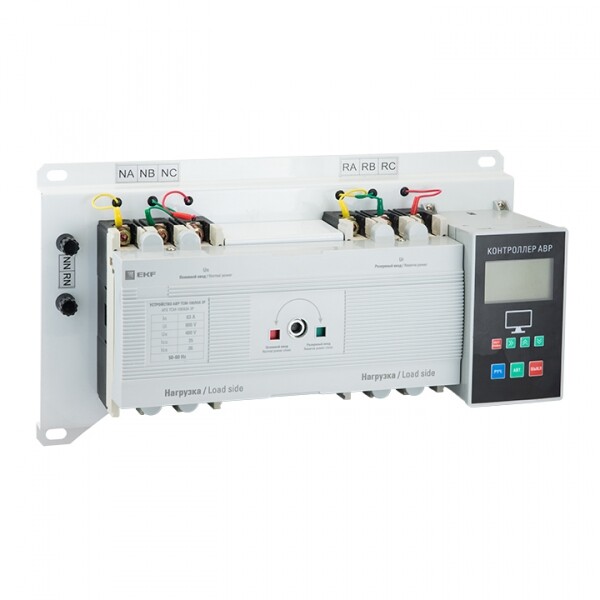

АВР автоматизированное решение на моторном приводе

Устройство автоматического включения резерва - готовое решение.
Автоматический ввод резерва фирмы АВВ серии ATS до 1600А с моторным приводом.
Серия ATyS фирмы Socomec – линейка моторизированных рубильников, имеющих электрическую и механическую блокировки до 3200А. В случае необходимости во всех устройствах возможно ручное управление. Электрические команды выполняются моторизированным модулем, который управляется двумя типами логических схем:
• дистанционное управление: переключатель ATyS управляется сухими контактами, переводящими его в положения 1, 0 или 2. Сигналы этих контактов могут поступать от внешних схем управления.
• автоматическое управление: переключатель ATyS 6 выполняет все функции контроля, имеет таймеры и реле, требуемые для реализации нормального/аварийного переключения.
Переключатели версий AT yS 6e и 6m имеют также возможность дистанционного управления. Моторизированный и управляющий модули могут легко заменяться без отключения питающих кабелей.

Замечание по применению ИБП для контроллеров

При построении схем с использованием логических контроллеров, программируемых реле в схеме обязательным элементом является источник питания для обеспечения работы, особенно это важно при организации работы с автономным источником питания - ДЭС, ДГУ, ДГА и подобными устройствами. В оборудовании, особенно I категории, имеется свой источник бесперебойного питания.
Не рекомендуется использовать для работы контроллера автоматического ввода резерва ИБП который предназначен для обеспечения питанием нагрузку. В случае каких либо неполадок с внешним ИБП шкаф АВР становится неработоспособным.
К примеру, чтобы подать питание на контроллер АВР от ИБП(UPS) INELT Monolith 1000-3000RT необходимо в первоначальный момент, когда установка не подключена к вводам, включить ИБП в режиме "холодного старта", в этом случае питание поступит на контроллер от ИБП.
Как выходом из данной ситуации, можно переключиться в Ручной режим, внешний ИБП подзарядится и в дальнейшем в автоматическом режиме.

Схема АВР на 2 ввода

Электричество - неотъемлемая часть нашей жизни. В быту, на производстве, даже в больницах отключение электроэнергии становится серьёзной проблемой. Происходит такое, конечно, не часто, но в некоторых случаях такое отключение электричества может стать достаточно серьёзной проблемой. Для того, чтобы банальное отключение электропитания не привело к серьёзным проблемам, были созданы устройства, называющиеся АВР.

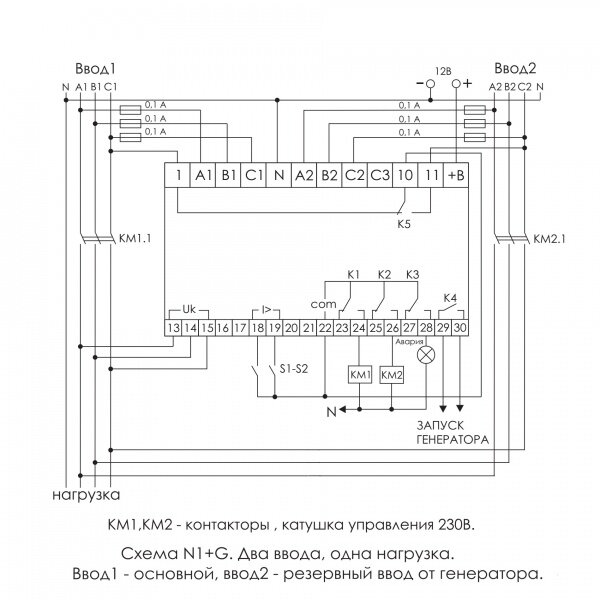

Схема авр на 2 ввода

Загрузить Схема авр на 2 ввода

Загрузить Схема авр на 2 ввода 380в

Загрузить Схема АВР

Дословно они расшифровываются, как автоматический ввод резерва. С помощью такой системы, в случае отключения электропитания, практически мгновенно включается дополнительная система либо генератор, обеспечивающий последующую подачу электроэнергии на объект.

Все системы автоматического ввода резерва работают по определённым схемам. Создание и исполнение качественной схемы АВР позволит минимизировать время отсутствия электрического тока на необходимых объектах.

Схема начинается с первого канала, так называемого ввода номер 1. Он является основным, то бишь приоритетным. Именно через него будет поступать электричество, идущее от городской электросети или иных постоянных источников питания.

Условия работы первого ввода:

Наличие постоянного напряжения

Включены все автоматические выключатели, отвечающие за работу АВР от ввода номер 1.

Второй канал подключается к генератору или дополнительному источнику электрического тока. Условия его срабатывания прямо противоположны работе первого ввода. Для того, чтобы система автоматического ввода резерва переключилась на дополнительный источник питания, необходимо, чтобы напряжение на ввод 1 не поступало. При этом условии, автоматические выключатели изменяют своё положение, что выключает приём электроэнергии от основного источника, и подключает приём электрического тока со второго, резервного, канала.

Восстановление системы происходит ровно таким же образом. Если питание вновь подаётся на ввод под номером 1, то реле автоматически перещёлкивает выключатели, что сигнализирует о смене ввода, переключая систему автоматического ввода резерва на положение, в котором электрический ток принимается только из одного источника, под номером 1. На ровне с этим, отключается второй ввод, чтобы не вызвать перегрузку системы.
Таким образом осуществляется схема, с помощью которой работает система автоматического ввода резерва. Однако, существуют и другие схемы, позволяющие АВР работать несколько иначе.

Поиск по ABN

ABN Lookup - это общедоступный вид Австралийского бизнес-реестра (ABR). Он обеспечивает доступ к общедоступной информации, предоставленной предприятия, когда они регистрируются для получения Австралийского бизнес-номера (ABN).

Веб-службы ABN и Super Fund Lookup теперь удалили незащищенный протокол получения / отправки, протокол передачи гипертекста (HTTP)

Службы ABN и Super Fund Lookup теперь удалили доступ к незащищенному протоколу HTTP get / post.Службы будут указывать только на существующую конечную точку HTTPS. Любые пользователи, которые попытаются получить данные с помощью HTTP-запросов get / post, не получат никаких данных.

Для получения дополнительной информации или помощи в обновлении вашей реализации веб-сервисов, пожалуйста, Связаться с нами.

Торговые наименования будут отображаться в течение следующих пяти лет

ABN Lookup продолжит отображать торговые названия в течение следующих пяти лет до 31 октября 2023 года.

Торговые наименования должны были быть упразднены с 1 ноября 2018 г., но теперь продлен еще на пять лет до 31 октября 2023 г. Это дает пострадавшим предприятиям больше времени информировать своих клиентов, поставщиков и другие заинтересованные стороны о любых изменениях названия, которое они используют для ведения своего бизнеса.

Этот расширенный переходный период также предоставит компаниям дополнительное время, чтобы шаги по регистрации названия вашей компании с Австралийской комиссией по ценным бумагам и инвестициям.

Для получения дополнительной информации см. наш раздел помощи.

Обновите сведения о ABN

Очень важно, чтобы ваши данные о ABN постоянно обновлялись. Многие агентства на всех уровнях правительства полагаются на информацию ABN для нацеливания и предоставления важных общественных услуг.

Сообщите нам в течение 28 дней, если ваша коммерческая деятельность прекращается или если ваши данные меняются. Ваш ABN может быть аннулирован, если информация покажет, что вы больше не ведете бизнес.

Чтобы обновить информацию о вашем ABN, перейдите на abr.gov.au.

Знаете ли вы?

За последние десять месяцев ABN Lookup обслужил более 1,1 миллиарда поисков, и 83% из этих поисков использовали веб-службы ABN Lookup.

Веб-службы ABN Lookup позволяют интегрировать проверку ABN Lookup и данные в ваши собственные приложения. Доступ к сервису бесплатный и простой в использовании.

Вы можете использовать веб-службы для проверки ABN, предварительного заполнения ваших форм и для поддержания актуальности сведений о ABN, хранящихся в вашей базе данных.

верхний

Обзор прессы: Демократы стремятся отомстить Трампу и могут ли удержать карабахское перемирие - Обзор прессы

Известия: Демократы усиливают накал, чтобы отомстить Трампу

13 января Палата представителей США планирует рассмотреть вопрос об импичменте Дональду Трампу. Уже опубликован текст постановления, в котором действующему президенту инкриминируется «разжигание восстания».«Демократы готовы отказаться от этой процедуры, если вице-президент Майк Пенс применит 25-ю поправку к Конституции США с целью смещения главнокомандующего. По мнению опрошенных« Известиями »экспертов, Демократическая партия фактически шантажирует своих оппонентов, и им нужно импичмент, чтобы исключить малейшую вероятность того, что Дональд Трамп баллотируется в 2024 году.

Юрий Рогулев, директор Фонда Франклина Д. Рузвельта по изучению Соединенных Штатов при Московском государственном университете (МГУ), говорит, что дело не в проблемах демократии, а в политическом расчете.

«Мало того, что Сенат не успеет проголосовать, но и сторонники импичмента не наберут [необходимое] большинство в две трети (67 голосов - Известия). Следовательно, демократам нужен импичмент, чтобы отделить Трампа от политики и помешать ему в 2024 году. А сейчас, как мы видим, они занимаются шантажом, призывая Пенса использовать 25-ю поправку », - рассказал« Известиям »эксперт.

Между тем, американское общество сильно поляризовано, и демократы явно хотят воспользоваться ситуацией, чтобы нанести еще один удар своим оппонентам.По словам Кирилла Коктыша, доцента кафедры политической теории МГИМО, демократы, которые в целом склонны к мстительности, хотят отомстить Трампу и его сторонникам. Учитывая множество вопросов, поднятых в ходе самого голосования, и о честности выборов, демократам нужен крестовый поход за импичмент, чтобы положить правильный конец этой истории.

«Это желание закрыть отмеченную колоду, положив сверху приличную карту», ​​- сказал «Известиям» политолог.

Между тем, кампания Кремниевой долины, направленная на то, чтобы заставить Трампа замолчать, навсегда заблокировав его учетные записи в Facebook и Twitter, продолжает разворачиваться. По словам Коктыша, то, что частная компания «может заблокировать действующего президента великой страны, - катастрофа».

«Понятно, что с точки зрения демократов его исключение оправдано. Но на самом деле оказывается, что частная компания пытается определить, что правда, а что ложно, на основе предвзятых интересов и оценок.Это заменяет санкционированное публичное судебное решение незаконным частным ", - сказал он газете.

Известия: Новые договоренности по Карабаху не могут предотвратить возобновление боевых действий

Новая рабочая группа во главе с вице-премьерами Азербайджана, Армении и России соберется до конца месяца и сформирует список ключевых направлений работы по Нагорному Карабаху, включая планы по развитию транспортной инфраструктуры и экономика региона. Об этом говорится в заявлении о развитии ситуации, подписанном в Москве 11 января.По итогам недавних переговоров в Кремле президент России Владимир Путин положительно оценил решение конфликта, поскольку можно было предотвратить его дальнейшую эскалацию.

Опрошенные «Известиями» эксперты считают, что угроза возобновления боевых действий полностью не исчезла, поскольку радикальные элементы с обеих сторон и позиция Турции могут сыграть деструктивную роль, и среди тех, кто придерживается этой точки зрения, есть политический аналитик Аждар Куртов.

Он отметил, что в первую очередь политическая ситуация в Армении очень нестабильна, это не дает никаких оснований полагать, что договоренности будут безоговорочно выполнены.Кроме того, по его словам, ситуация в регионе может ухудшиться, если встанет вопрос о статусе Нагорного Карабаха. Сейчас эта тема остается на второй план в связи с острой необходимостью решать более важные вопросы.

«Если проблема не может быть решена дипломатическим путем, то возможно возобновление боевых действий», - отметил Куртов.

Еще одна вещь, о которой следует помнить, - это роль Турции, которая заинтересована в усилении своего влияния в регионе. «Анкара уже подтолкнула Азербайджан к более решительным агрессивным действиям против Армении.В будущем это не просто возможно, а этого следует ожидать », - резюмировал эксперт.

Нынешнее перемирие в Карабахе очень хрупкое, и любые неосторожные шаги могут его разрушить, отметил директор Института миротворческих инициатив и конфликтологии Денис Денисов. Он считает, что то, что многие жители Армении до сих пор воспринимают трехстороннее соглашение от 9 ноября как поражение, является проблемой.

«Необходимо в доступной форме представить конкретные позиции со стратегическим видением, чтобы радикальные элементы не пришли к власти в Армении и конфликт не возник с новой силой», - добавил Денисов.

Независимая газета: Пекин не позволит Байдену сколотить антикитайскую коалицию

Министр иностранных дел Китая Ван И провел переговоры с политическим лидером Мьянмы Аунг Сан Су Чжи, а затем отправится в Индонезию, Бруней и Филиппины. Поездка была предпринята, чтобы напомнить партнерам, что, несмотря на пандемию, проект «Новый Шелковый путь» продолжает действовать, а также преследует цель расширения влияния Пекина в Азии, пишет «Независимая газета».Эта цель становится все более насущной, поскольку ожидается, что избранный президент США Джо Байден вовлечет не только западные, но и развивающиеся страны в сеть государств, противостоящих мощи Китая.

Заместитель директора Института мировой экономики и международных отношений (ИМЭМО) Александр Ломанов заявил газете: «Сейчас Азия становится все более и более политически и экономически важной для Китая. Стоит напомнить, что в прошлом году Китай стал членом Регионального комплексного Экономическое партнерство (ВРЭП), огромная зона свободной торговли.Чтобы торговля развивалась хорошо, нужна стабильная политическая ситуация в регионе. С другой стороны, чем шире объем торговли, тем больше у региональных партнеров будет интереса к взаимодействию с Китаем, тем меньше они будут готовы использовать США для хеджирования рисков и создания своего рода противовеса Китаю ».« Это очевидно. что ни одна страна в регионе не сможет развиваться без торговли с Китаем, но насколько Пекин сможет установить с ними политическое доверие - это проблема, которую Ван И пытается решить », - добавил эксперт.

В то же время комментатор полагает, что Байдену, возможно, будет сложно найти баланс между своей внутренней повесткой дня и отношениями с Китаем. «Уходя [Трамп], он прилагает огромные усилия, чтобы Байдену было как можно сложнее достичь соглашения с Китаем. Байден окажется в сложной ситуации. Если он отменит решения Трампа, он будет выглядеть слабым. Республиканцы будут утверждать, что Байден действует в интересах Пекина. Таким образом, Байдену будет сложно быстро восстановить хорошие отношения с Китаем », - заключил он.

Коммерсантъ: Чего Кыргызстан ждет от новоизбранного президента

Садыр Жапаров, недавно избранный президентом Кыргызстана, смог прийти к власти на волне популярности так же быстро, как Никол Пашинян и Владимир Зеленский в Армении и Украине несколько лет назад, пишет "Коммерсант". Точно так же страна ожидает реформ от Жапарова, и, если это не сработает, прогнозируется, что он столкнется с той же тенденцией падения рейтингов, что и некогда популярные лидеры Армении и Украины, считает издание.

Развитие экономики, реформирование судов и оптимизация национальных министерств - это одно из обещаний избранного президента. Он также планирует гарантировать гражданам социальную защиту, ввести мораторий на проверки бизнеса, защитить инвесторов, использовать внутренние резервы для развития, создать новые отрасли и выйти на новые рынки. Подробностей об экономическом развитии пока нет. Источник, близкий к команде избранного президента, сообщил Ъ, что экономическая часть его программы еще не готова.

Между тем, Джапаров пообещал сосредоточиться на борьбе с коррупцией. Однако эти популистские действия одобряются не всеми. "Его экономическая амнистия вызывает много вопросов", - заявила Ъ главный редактор Kloop Анна Капушенко. Она также отметила, что новое правительство может поднять критику в СМИ, поскольку избранный президент уже успел строго предупредить журналистов, чтобы они не искажали его слова.

Политолог Таалатбек Масадыков считает, что новый президент определенно не хуже своего предшественника, который три года «просто сидел, ничего не делал и не хотел ничего трогать».«Эксперт предлагает всем подождать и посмотреть, на что способен Жапаров на практике.

Независимая газета: Россия надеется возродить малый бизнес с помощью льготных кредитов

Правительство объявило о снижении ставки по льготным кредитам для малого и среднего бизнеса, а также для самозанятых. Ставка по льготным кредитам для отдельных секторов бизнеса снизится до 7% годовых, сообщил премьер-министр Михаил Мишустин. Предприниматели встретили инициативу неоднозначно, посчитав это решение запоздалым, пишет Независимая газета.Льготное кредитование может оказаться неэффективным без других уступок.

По заявлению правительства, данная мера позволит предпринимателям снизить долговую нагрузку и пополнить оборотный капитал. Кроме того, это предоставит больше возможностей для развития бизнеса и инвестиций в новые проекты. В Минэкономразвития надеются, что льготные кредиты пойдут как на поддержку текущей деятельности, так и на развитие бизнеса.

Снижение стоимости кредитов для бизнеса и самозанятых существенно улучшит их положение, заявил газете первый вице-президент Opora Russia Павел Сигал.«Ведь именно относительно высокие ставки по заемным средствам предприниматели часто называют проблемой для дальнейшего развития», - добавил он.

Решение правительства выглядит несколько запоздалым, считает член генерального совета «Деловой России» Алим Бишенов. «Деловые круги указали на необходимость снижения барьеров и уровня кредитных ставок в четвертом квартале прошлого года», - сказал он. По его мнению, для увеличения спроса на такие кредиты необходимо одновременно устранить чрезмерные барьеры для получения самого кредита.Бишенов напоминает, что обязательный уровень годовой выручки необходим для получения льготного кредита, преодолеть который из-за пандемии стало сложнее.

ТАСС не несет ответственности за материалы, цитируемые в этих обзорах прессы.

Товарная изоляционная мембрана - EDDB

Обзор

Ø

Средняя цена:

10 691 Кр

Минимальная цена покупки:

9,307 Кр

Максимальная цена продажи:

20 651 Кр

Максимальная прибыль:

11 344 Кр

Покрытие покупки станций:

15%

Станции продажи покрытия:

40%

Найдите ближайшие станции, чтобы купить или продать

Минимальная закупка станций для изоляционной мембраны

Станция Система Купить Ø Сравнить Поставка Пад
Ляхов Терминал Na Zotzil 9 307 -13% 2 M {{228181}} 3 дня
НПЗ Блох HIP 84520 9 315 -13% 4 M {{1041688}} 12 дней
НПЗ Wyeth NLTT 12619 9 315 -13% 5 M {{686432}} 8 дней
Солк Колония Любаль 9 315 -13% 2 M {{10861}} 3 часа
Док Анерт Cemplangpa 9 336 -13% 701 M {{1956487}} 23 дня
Станция Сатклифф, Лао Цзы 9 336 -13% 719 M {{409276}} 5 дней
Вафельный город Лао Цзы 9 336 -13% 505 M {{215407}} 2 дня
Gooch Survey Гадагомбири 9 351 -13% 2 M {{211927}} 2 дня
Уэбб Поселок БЕДРА 28678 9 351 -13% 1 M {{17746}} 5 часов
Платформа McAllaster Миллер 9 354 -13% 3 M {{1500630}} 17 дней
Napier Reach БЕДРА 67109 9 362 -12% 2 M {{1081856}} 13 дней
Karlsefni Survey Jiman 9 364 -12% 2 M {{382239}} 4 дня
Вокзал Фергюсона Гуай 9 377 -12% 2 M {{209798}} 2 дня
Диксон Хаб БЕДРА 114135 9 377 -12% 3 M {{2254066}} 26 дней
Березняк Установка Ndebech 9 386 -12% 6 M {{276891}} 3 дня
Ллойд Райт Порт Fuamnoni 9 395 -12% 3 M {{281212}} 3 дня
Мелвилл Хоризонс Hedete 9 406 -12% 6 M {{71485}} 20 часов
van Rhijn Hub Саммерленд, 9 462 -11% 2250 M {{1101899}} 13 дней
Ирвин Терминал V902 Центавра 9 465 -11% 3 852 M {{236737}} 3 дня
Орбитальная станция Архимеда Оконос 9 482 -11% 5 M {{3671091}} 42 дня
Seddon Orbital Кунг Му
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
