для чего нужен и как подключить?
Автоматические системы защиты электрических цепей, пришедшие на смену плавким предохранителям, широко применяются не только в разветвлённых сетях производственных предприятий, но и в бытовых электропроводках. Автоматы компактны, надёжны, просты в управлении. Защитить электрическую проводку домашней сети можно с помощью однополюсных автоматов. Но нередки случаи, когда для полноценной защиты электрических установок необходимо устанавливать двухполюсный автомат. Иногда сложную электрическую сеть можно защитить исключительно с помощью групповых автоматов.
Особенность многополюсных автоматов в том, что они разъединяют несколько линий одновременно. Это свойство очень полезно в трехфазных цепях, так как отключение лишь одного фазного провода может привести к выводу из строя электромоторов и другого оборудования. Подобные проблемы в двухпроводной схеме решаются с помощью двухполюсников.
Устройство и принцип работы
Конструкция двухполюсника идентична автоматическому выключателю с одним полюсом.
Иначе говоря, этот прибор состоит из двух однополюсных автоматов объединённых в одном корпусе. Его особенность в том, что в этих защитных устройствах в аварийных ситуациях автоматически отключаются обе защищаемые линии одновременно. В принципе, элементарный двухполюсный автомат можно сделать самому, соединив планкой намертво рычажки управления двух однополюсников.
Внимание! Заменять двухполюсный автомат двумя одиночными выключателями, работающими по отдельности, нельзя! Не стоит также использовать в качестве двухполюсного автомата одиночные выключатели, соединённые перемычкой. В конструкции двухполюсника присутствует ещё блокировочный механизм, которого нет в «усовершенствованном» устройстве из однополюсных автоматов.
Для понимания устройства и принципа работы двухполюсного автоматического выключателя достаточно разобраться в строении автомата с одним полюсом. Самый простой такой прибор состоит из биметаллической пластины и конструкции механизма взвода и расцепления.
В ситуациях, равносильных короткому замыканию или при длительных перегрузках в однофазных цепях биметаллическая пластина нагревается и вследствие деформации действует на рабочий рычаг конструкции. Срабатывает механизм защитного отключения и цепь разрывается.
Рисунок 1. Автоматический выключатель старого образцаПринцип работы этого устройства очень простой. Когда величины номинальных токов превысят допустимые параметры, тепловой расцепитель приводит в действие подвижный контакт и цепь разрывается. Механизм отключения питания может сработать в двух случаях – при перегрузке или вследствие КЗ. Для подключения питания необходимо устранить причину возникновения токов срабатывания, а потом нажатием рычага управления включить автомат.
Схема работы проста и надёжна. Однако у неё есть существенный недостаток: автомат не реагирует на токи утечки, поэтому не может защитить от поражения током или предупредить загорание проводки в случае искрения.
С целью полной защиты требуются дополнительные устройства.
Упомянутого недостатка лишены современные двухполюсные пакетники. На рисунке 2 изображено устройство такого автоматического выключателя. В его конструкции есть одна важная деталь – электромагнитный расцепитель. Такие двухполюсные устройства сочетают в себе функции обычных дифференциальных автоматов-выключателей и устройства защитного отключения (УЗО).
Рисунок 2. Устройство современного автоматаБлагодаря электромагнитному расцепителю механизм взвода и расцепления двухполюсного автомата реагирует на токи утечки. Это то самое блокирующее устройство, о котором речь шла выше.
Принцип действия электромагнитного расцепителя.
По двухпроводной линии ток проходит в двух противоположных направлениях – по фазному проводнику в одну сторону, а по нулевому – в другую. При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются. Поэтому результирующий магнитный поток нулевой.
Но стоит появиться утечке, как баланс нарушится, и возникший магнитный поток втянет стержень в соленоид. Он, в свою очередь, приведёт в действие рычаги механизма взвода и расцепления. Двухполюсный автомат разомкнёт 2 полюса, не зависимо от того, в каком из проводников появилась утечка или короткое замыкание. Произойдёт срабатывание УЗО, как реакция на изменение параметров дифференциальных токов.
Назначение
В случае одноконтурной электрической схемы, часто используемой в электрификации домов, не целесообразно применение двухполюсных автоматов для защиты сети. Эту задачу успешно решают однополюсные выключатели, так как нет особой необходимости в одновременном отключении различных сегментов цепи. В однофазной проводке с заземлённой нейтралью, когда все нулевые проводники закорочены на нулевые шины, также можно обойтись одиночными выключателями.
Совсем другая ситуация возникает в случаях, когда некое оборудование не может быть подключено в одну общую цепь. Например, если для питания группы электрических приборов используется трансформатор, то без двухполюсного автомата уже не обойтись.
Объяснение простое – на выходе трансформатора нет фазы и нуля. Отсечение электрического тока на одном из проводов не исключает наличия напряжения на другом. Только одновременное отключение двух полюсов обеспечивает безопасность оборудования.
Установка двухполюсника позволяет совместить в одном устройстве задачи дифференциальных защит и УЗО. При этом уже не требуется устанавливать отдельные дискретные устройства защитного отключения.
По аналогичному принципу работают четырехполюсные автоматы, работающие в трехфазных сетях с использованием нулевых проводов. Трехполюсными автоматами осуществляется защита трехфазных нагрузок от КЗ.
Кстати, ПУЭ не запрещает использование двухполюсных выключателей в качестве вводных автоматов. Их можно также применять для защиты групповой и индивидуальной нагрузки. Но, ни в коем случае через это устройство нельзя подключать провода заземления. Помните, что разрыв РЕ-провода допускается только при извлечении штепселя из розетки.
Достоинства и недостатки
Двухполюсные автоматы обеспечивают контроль линий при однофазном питании, а также защиту оборудования, работающего в трехфазных цепях.
К достоинствам этих устройств можно отнести:
- надёжную защиту домов, офисов и производственных помещений от сетевых перенапряжений;
- возможность контроля мощности отдельных электроприборов и установок;
- лёгкость монтажа и обслуживания. Двухполюсные АВ идеально подходят для выполнения разветвлений и структурирования проводки в электроснабжении помещений.
Конечно, главное преимущество в том, что двухполюсный автомат одновременно обесточивает два проводника, не зависимо от того, в котором из них произошла авария. Это гарантирует полное отсутствие напряжения в защитных проводниках.
Из недостатков можно отметить:
- существование вероятности пробоя кабеля при одновременном включении двух нагруженных линий;
- в редких случаях, при выходе из строя теплового расцепителя, возможно произвольное отключение питания даже в режиме номинальных напряжений;
- необходимость подбора двухполюсных автоматов в соответствии с расчётными параметрами сети.
Если чувствительность выключателя будет завышена – он без веских причин будет часто срабатывать, а при заниженном показателе скорости реакции на нестандартную ситуацию, автомат не заметит перегрузки сети.
Если чувствительность выключателя будет завышена – он без веских причин будет часто срабатывать, а при заниженном показателе скорости реакции на нестандартную ситуацию, автомат не заметит перегрузки сети.Благодаря уникальным преимуществам применение двухполюсных выключателей оправдано даже с учётом существующих вероятностей проявления указанных недостатков.
Установка и схемы подключения
Монтаж устройств на дин-рейку выполняется очень просто. Для этого предусмотрены специальные захваты (защёлки) с тыльной стороны автомата (Рис.3). Подсоединение проводов к клемме прибора тоже не вызывает трудностей: провода легко зажимаются болтами на клеммах прибора. По умолчанию к верхним клеммам подключают провода ввода, а к нижним – вывода.
Рисунок 3. Крепление автоматовОбщепринятая схема подключения выглядит следующим образом:
- Перед счётчиком устанавливают выключатель вводной AB.
- После счётчика с однофазным вводом монтируется двухполюсный АВ.
- Если предусмотрен трехфазный ввод, то используют трёхполюсный или четырёхполюсный автоматический выключатель, в зависимости от схемы подключения нулевых проводников.
В сложных разветвлённых схемах может быть несколько двухполюсников, после которых, на каждую ветвь устанавливается ещё по одному однополюсному автомату. Пример такой схемы с общей нулевой шиной представлен на рисунке 4. Обратите внимание, что для фазного ввода использован двухполюсный автомат. На этой схеме нет других вводных устройств.
Рис. 4. Пример схемы включения автоматических выключателейКак выбрать двухполюсник?
Для того чтобы автоматический выключатель в полной мере обеспечивал необходимую защиту, необходимо взвешено подойти к его выбору. Главное не ошибиться с номиналом. Для этого необходимо знать номинальную нагрузку, которую планируете подключить к прибору.
Ток в цепи, защищаемой автоматом, вычисляем по формуле: I = P / U, где P – номинальная нагрузка, а U – напряжение в сети.
Например: если к прибору буден подключен холодильник на 400 Вт, электрочайник на 1500 Вт и две лампочки по 100 Вт, то P= 400 Вт+1500 Вт+ 2×100= 2100 Вт. При напряжении 220 В максимальный ток в цепи будет равен: I=2100/220= 9.55 A. Ближайший к этому току номинал автомата – 10 А. Но при расчётах мы не учли ещё сопротивления проводки, которое зависит от типа проводов и их сечения. Поэтому покупаем выключатель с током срабатывания на 16 ампер.
Приводим таблицу, которая помогает определить мощность сети для учёта при расчётах силы тока.
| Сила тока | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| Мощность однофазной сети | 02 | 04 | 07 | 09 | 1,1 | 1,3 | 1,7 | 2,2 | 3,5 | 4,4 | 5,5 | 7 | 8,8 | 11 | 13,9 | 17,6 | 22 | |
| Сечения проводов | медных | 1 | 1 | 1 | 1 | 1 | 1 | 1,5 | 1,5 | 1,5 | 2,5 | 4 | 6 | 10 | 10 | 16 | 25 | 35 |
| алюминиевых | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 4 | 6 | 10 | 16 | 16 | 25 | 35 | 50 | ||
Пользуясь таблицей можно с большой точностью вычислить необходимые параметры двухполюсного автомата.
Что касается магазинов, где можно их приобрести, ориентируйтесь на цены и на ассортимент продукции. Из списка производителей можем порекомендовать, например, бренд Legrand.
Часто задаваемые вопросы от читателей
Разрешен ли двухполюсный автоматический выключатель на вводе в системе TN-C?
Да вполне разрешается, более того, я рекомендую устанавливать именно его на вводе в дом или квартиру. Двухполюсный выключатель отличный коммутатор, так как обеспечивает одновременный разрыв и фазного, и нейтрального проводника, в отличии от однополюсного.
Это удобно тем, что напряжение не может податься из сети ни по одному из выводов.
Дело в том, что на практике часто встречаются случаи, когда из-за своеволия соседей или горе электриков у вас в доме выводы могут поменяться местами. В такой ситуации однополюсный автоматический выключатель на вводе отключит не фазный, а нейтральный проводник. Что существенно повышает вероятность поражения электрическим током, как вы уже поняли, система с двухполюсным автоматическим выключателем на вводе лишена данного недостатка.
Если вы рассматриваете данную проблему с точки зрения ПУЭ, то здесь хочу обратить ваше внимание на п. 6.6.28, который гласит:
В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.
Конструкция двухполюсного автоматического выключателя в полной мере соответствует данному требованию, так как и фазный, и нейтральный проводник разрываются в нем одновременно. А вот заменять один двухполюсный двумя однополюсными однозначно нельзя, поскольку такая схема позволит разрывать нейтральный проводник без отключения фазного, вразрез требованиям п.6.6.28 ПУЭ.
Список использованной литературы
- Кузнецов Р. С. «Аппараты распределения электрической энергии на напряжение до 1000В» 1970
- Буль Б.К. «Основы теории электрических аппаратов» 1970
- Е. Д. Тельманова «Электрические и электронные аппараты» 2010
Д. Тельманова «Электрические и электронные аппараты» 2010Автоматический выключатель, двухполюсный 2P 20А Sh302L C20 ABB (2CDS242001R0204)

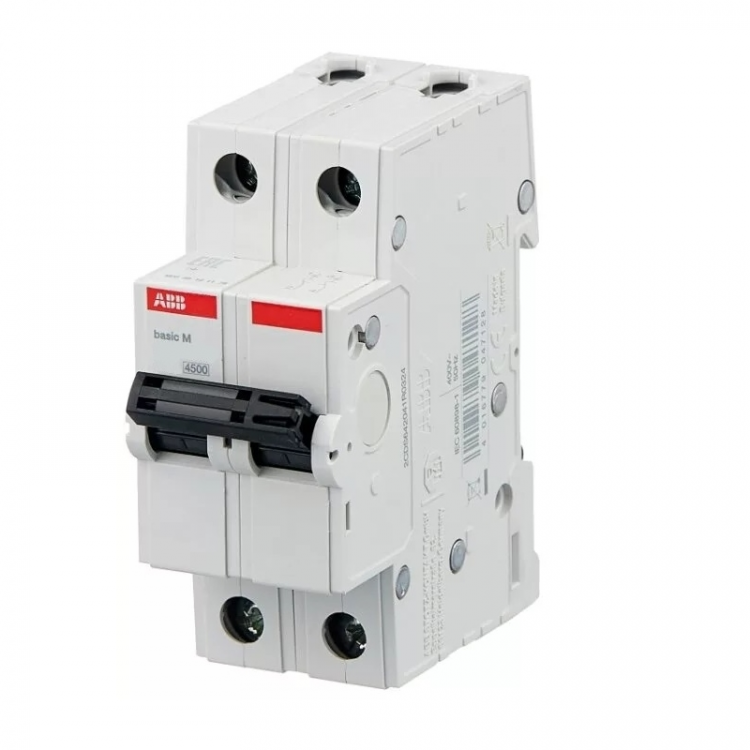

Автоматические выключатели фирмы АББ серии Sh302L System pro M на 20 Ампер, 2Р с характеристикой C.
Электрические двухполюсные автоматы ABB на 20 Ампер обеспечивают в первую очередь безопасность работы отдельных элементов цепи от непредвиденных перегрузок, а также помогают в вопросах безопасности и надёжности использования оборудования.
Sh302L System pro M — специальная серия автовыключателей, которая соответствует всем современным требованиям и может быть использована во всех видах зданий и сооружений производственного и гражданского типа. Размыкающая способность автоматов АВВ Sh300L System pro M делает доступным их применение на большинстве возможных объектов. Благодаря корпусу, оснащённому одинарной клеммой, предназначенной для введения проводника, привел к снижению себестоимости изготовления, а, следовательно и стоимости изделия на рынке.
Автоматические двухполюсные выключатели этой категории выполнены в соответствии с мировыми нормами и стандартами Европы EC/EN 60898, а также IEC/EN 60947-2. Sh300L с специальной характеристикой C, которая выделяет этот прибор, вводят в эксплуатацию специально для повышения уровня безопасности электрических цепей от непредвиденных перегрузок, безопасности резист. и индукт. нагрузок и с низким значением импульсного тока.
Модульные электроавтоматы ABB серии Sh302L c20 характеризует высокий показатель стойкости к коротким замыканиям, благодаря применению самых современных приборов и технологий установка оборудования происходит в разы быстрее, намного безопаснее и легче, чем раньше. Именно автоматические выключатели серии SH 200L стали сейчас самым продуктивным решениям в вопросе прокладки, а особенно защиты электрических сетей.
Назначение: защита цепей от перегрузок и коротких замыканий, защита резистивных и индуктивных нагрузок с низким импульсным током.
Применение: жилые помещения, коммерческие объекты.
Стандарт: IEC/EN 60898
Характеристики:
— количество полюсов — 2
— номинальный ток — 20 Ампер
— номинальная частота — 50-60 Гц
— номинальная отключающая способность — 4,5 кА
— электрическая износостойкость — 10000
— механическая износостойкость — 20000
— температура эксплуатации — от -25 оС до +55 оС
— сечение кабеля для верхних и нижних зажимов — до 25 мм2
| Основные | |
| Количество полюсов | 2P |
| Номинальный ток, А | 20 |
| Дополнительные | |
| Возможна дополнит. комплектация | Нет |
Глубина установочная (встраив. ) | 69 мм |
| Категория перенапряжения | 3 |
| Класс токоограничения | 3 |
| Количество защищенных полюсов | 2 |
| Модульная ширина (общ. кол-во модульных расстояний) | 2 |
| Номин. (расчетное) напряжение | 400 В |
| Номин. ток | 20 А |
| Общ. количество полюсов | 2 |
| Одновременное отключение нейтрали (N) | Нет |
| Степень загрязнения | 2 |
| Степень защиты (IP) | IP20 |
| Тип напряжения | AC (перемен. ) |
| Характеристика срабатывания (кривая тока) | C |
