NM0110 — набор для сборки автоматического выключателя аудиокомпонентов 220В 10А на основе электромагнитного реле, который предназначен для автоматического включения компонентов тракта звуковоспроизведения домашнего аудиокомплекса при появлении на входе звукового сигнала и автоматического отключения при исчезновении входного сигнала: музыкального центра, ресивера, усилителя, оконечного усилителя, предварительного усилителя, эквалайзера, блоков обработки сигнала.
Собранный своими руками из данного набора для пайки силовое реле включит соответствующие аудиокомпоненты при поступлении входного сигнала и выключит их через некоторое время после того, как входной сигнал пропадет (с задержкой в несколько минут), чтобы усилитель и все остальное не работали в холостую. На входы ЛК и ПК подается тот же аудиосигнал, что и на вход усилителя или музыкального центра.
Радиоконструктор автоматического выключателя отлично подойдет для включения сабвуферов со встроенным усилителем.
Электронный конструктор предназначен для радиолюбителей любой квалификации, в том числе для начинающих.
Возрастное ограничение 14+.
Есть в наличии
Как получить:
Стоимость и варианты доставки будут рассчитаны в корзине
Купить сегодня в магазине Чип и Дип
690
+ 35 бонусов на счет
Где купить
Комплектом дешевле
NM0110 — набор для сборки автоматического выключателя аудиокомпонентов 220В 10А на основе электромагнитного реле, который предназначен для автоматического включения компонентов тракта звуковоспроизведения домашнего аудиокомплекса при появлении на входе звукового сигнала и автоматического отключения при исчезновении входного сигнала: музыкального центра, ресивера, усилителя, оконечного усилителя, предварительного усилителя, эквалайзера, блоков обработки сигнала.
Собранный своими руками из данного набора для пайки силовое реле включит соответствующие аудиокомпоненты при поступлении входного сигнала и выключит их через некоторое время после того, как входной сигнал пропадет (с задержкой в несколько минут), чтобы усилитель и все остальное не работали в холостую. На входы ЛК и ПК подается тот же аудиосигнал, что и на вход усилителя или музыкального центра.
Радиоконструктор автоматического выключателя отлично подойдет для включения сабвуферов со встроенным усилителем.
Электронный конструктор предназначен для радиолюбителей любой квалификации, в том числе для начинающих.
Возрастное ограничение 14+.
Технические характеристики
| Напряжение питания, В | 12 |
| Напряжение коммутации, В | 220 |
| Габариты модуля, мм | 70х20х20 |
| Макс. потребляемый ток, мА | 20 |
| Задержка выключения, мин | 10 |
| Входное сопротивление, кОм | 20 |
| Максимальная мощность нагрузки, кВт | 2 |
| Вес без упаковки, г | 24 |
| Вес с упаковкой, г | 47 |
Инструкции
- Инструкция
Дополнительная информация
Выключатель аудиокомпонентов предназначен он для того, чтобы выключать музыкальный центр или усилитель в отсутствие входного сигнала.
На входы ЛК и ПК подается тот же аудиосигнал, что и на вход усилителя или музыкального центра. Тогда устройство включается и включает компоненты усилительного тракта. После того, как этот сигнал пропадает, устройство выключает музыкальный центр, чтобы усилитель и все остальное не работали в холостую.
Автоматический выключатель из входного смесителя сигналов левого и правого каналов на резисторах R1, R2, усилителя напряжение на микросхеме DA1.1, компаратора на микросхеме DA1.2 и исполнительного устройства на транзисторе VT1 и реле K1. Задержка выключения нагрузки формируется RC-цепочкой R12C4.
При поступлении входного сигнала он усиливается по напряжению усилителем и поступает на компаратор, который переключает выход в состояние логической единицы, в результате чего транзистор открывается и включает реле коммутации нагрузки. Помимо этого, заряжается конденсатор C4. Выход компаратора остается включенным все время, пока есть сигнал на входе. При пропадании входного сигнала, компаратор выключается, но заряженный конденсатор С4 поддерживает транзистор VT1 в открытом состоянии, постепенно разряжаясь через резистор R12.
Время разряда конденсатора — около 10 минут. После того, как С4 будет разряжен, транзистор закроется и реле обесточит нагрузку.
Схемы
Принципиальная схема
Монтажная схема
Что потребуется для сборки
- Паяльник, мощностью не более 40 Вт
- Бокорезы или кусачки
- Отвертка
- Пинцет
Настройка
- При правильной сборке в настройке не нуждается.
Техническое обслуживание
- Время контакта жала паяльника и вывода микросхемы не должно превышать 5 секунд. В противном случае возможен перегрев микросхемы и выход её из строя.
Вопросы и ответы
- Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.
Аналогичные устройства
С этим товаром покупают
Copyright www.maxx-marketing.
net
Схема автоматического выключателя освещения — Своими руками » Паятель.Ру
Категория: Управление освещением
Особенность автоматического сумеречного выключателя в том, что можно в очень широких пределах и независимо друг от друга устанавливать пороги освещенности, при которых происходит включение и выключение светильника. Но и это не все, — измерять освещенность при которой происходит включение и выключение можно не в одной точке, как это бывает обычно, а в разных точках пространства (и даже в разных помещениях).
А достигается это тем, что в автомате есть не один, а два датчика света, один из которых включает светильник, а другой его выключает.
Как работает выключатель освещения
Принципиальная схема на рисунке 1. F1 и F2 — это датчики света. Они сделаны из фотоприемников — датчиков от шариковой компьютерной мыши.
При увеличении освещения сопротивление датчиков уменьшаются.
Датчик F1 управляет выключением света (при условии, что S3 находится в показанном на схеме положении), F2 — включением Чувствительность (световой порог срабатывания) устанавливается переменными резисторами R1 и R2 раздельно для каждого из датчиков.
Датчики могут быть как расположены в одном месте (вариант установки на плате, которой смонтировано все устройство), так и разнесены и соединены с платой экранированными кабелями. В этом случае, моменты включения и выключения можно контролировать в разных точках. Например, уровень света, при котором нужно включать искусственное освещение можно измерять непосредственно в том, месте которое будет освещено искусственным источником после того как он будет включен.
То есть, фотодатчик включения света может быть освещен включаемым светильником, по тому, что этот датчик управляет только включением света и не может выключить свет, даже если после включения светильника его освещенность увеличилась. Это очень удобно с точки зрения расположения датчиков, поскольку исключается влияние на датчик источника света, которым автомат управляет.
Это же касается и датчика выключения света, так как он может определять уровень освещенности, когда искусственный источник света нужно выключить, даже с учетом засветки, создаваемой этим источником света. Датчик выключения только выключает свет, поэтому, даже если после выключения светильника станет темнее, ниже порога выключения, это не повлияет на работу устройства.
Свет останется выключенным до тех пор, пока не сработает датчик включения света. Алгоритм работы задан простой логикой RS-триггера, выполненного на микросхеме D1, который заключается в устойчивости состояний триггера.
И так, датчик F2 управляет включением света (при положении S3, показанном на схеме).
Пока естественная освещенность достаточна, сопротивление F2 значительно выше сопротивления R2 и на входах D1.1 есть напряжение логической единицы, а на его выходе, -логический ноль. При снижении освещения сопротивление F2 растет и это приводит к уменьшению напряжения на входах D1.1.
В определенный момент это напряжение становится ниже порогового значения и воспринимается элементом D1.
1 как логический ноль На его выходе возникает единица, которая переключает триггер на элементах D1.2 и D1.3 в состояние с логической единицей на выходе элемента D1.2. Ключ VT1 открывается и включает реле К1, а то, в свою очередь, включает своими контактами светильник.
В момент включения светильника уровень освещенности F2 может увеличиться (за счет попадания на него света от светильника) и на выходе D1.1 единица сменится на ноль. Но это не изменит состояния триггера.
Выключением света управляет датчик F1. Утром, на рассвете, солнечная освещенность увеличивается и уровень естественного освещения (или суммарного, в зависимости от того попадает свет от светильника на F1 или нет) датчика F1 возрастает. Его сопротивление уменьшается и напряжение на выводе 1 D1.2 начинает расти.
Достигнув порога логической единицы, это напряжение переключает триггер в противоположное состояние и ключ VT1 выключает реле, которое, в свою очередь, выключает светильник. Даже если после выключения светильника уровень освещения F1 снизится ниже порогового значения, это не приведет к включению света, поскольку триггер установился в устойчивое состояние.
Ситуацию может изменить (включить свет) только уменьшение освещенности F2 ниже его порогового значения.
Для ручного управления светом служат кнопки S1 и S2. Переключатель S3 служит для выбора варианта, — «включение» или «выключение». Если его перевести в противоположное показанному на схеме положение, то при снижении освещенности нагрузка будет не включаться, а выключаться. Это может пригодиться для управления какими-то другими приборами.
Питается автомат от сетевого адаптера с выходным напряжением 9-10V (от телевизионной игровой приставки), для его подключения установлен соответствующий разъем.
С целью устранения сбоев в работе автомата из-за кратковременных отключений электроэнергии в его схеме есть своеобразный резервный источник питания, состоящий из конденсатора С3 большой емкости и диода VD1, предотвращающего разряд этого конденсатора через цепи реле и светодиода во время отключения электроэнергии.
Запаса энергии в конденсаторе емкостью 2200 мкФ хватает на одну-две минуты работы логической схемы без сетевого источника.
Светодиод HL1 служит индикатором включения в сеть. Выключателя питания нет, -если нужно выключить автомат можно отключить сетевой адаптер.
Печатная плата автомата выключателя
Напряжение питания схемы около 9V, но обмотка реле рассчитана на 5 V, поэтому, последовательно с ней включен резистор R9 гасящий избыток напряжения и одновременно снижающий воздействие тока самоиндукции обмотки реле на транзистор.
Схема автомата смонтирована на печатной плате с односторонним расположением проводников Перемычек нет. Резисторы R1 и R2 расположены за пределами платы. Кнопки и переключатель миниатюрные, распаяны прямо на плате (конечно, возможна установка их и за пределами платы, с соединением с платой монтажными проводниками).
Фотодатчики могут быть расположены как на плате, так и за её пределами. Во втором случае соединение желательно выполнить экранированными проводниками.
Фотодатчики — от старой компьютерной мыши (с шариком). Они черного цвета с тремя выводами, по форме корпуса похожи на транзисторы КТ315.
Выступ на корпусе со стороны нечувствительной к свету При монтаже на плату этот выступ обращен к деталям, а поверхность без выступа — к краю платы. Третий вывод оставлен свободным.

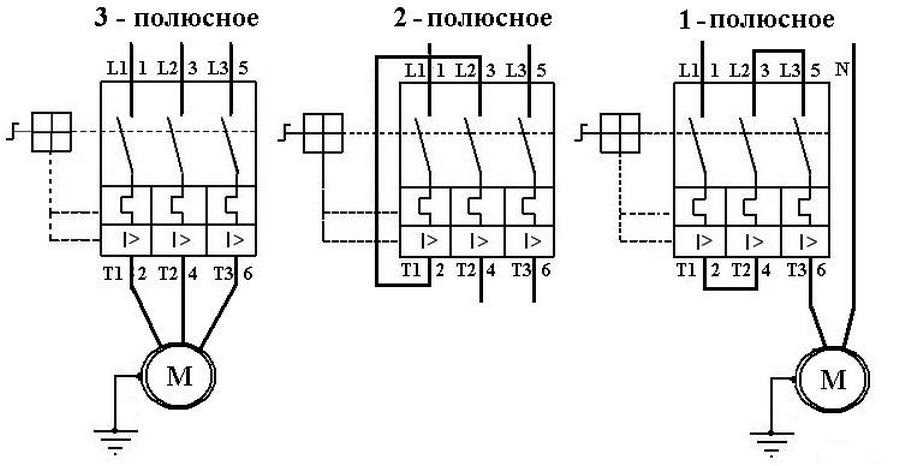

Что такое автоматический выключатель и как он работает
