Все наши электрические сети и цепи, а также бытовые электроприборы и электрооборудование надежно защищены автоматическими выключателями. Их главная задача — это в нужный момент обесточить электрическую цепь, т.е. отключить подачу электрического тока. Автомат (АВ) срабатывает, т.е. отключается, в случаях короткого замыкания и перегрузки в сети (нагрев проводов). Для различных электрических цепей существуют и различные виды и типы автоматических выключателей.
Виды автоматических выключателей (АВ)
- Все автоматы можно разделить на выключатели переменного тока, постоянного тока и универсальные, работающие при любом электрическом токе в сети.По своей конструкции АВ бывают: воздушные, модульные, а также в литом корпусе.
- Автоматические выключатели подразделяются по показателю номинального тока. Также еще одно различие — это номинальное напряжение. В большинстве случаев АВ работают в сетях с напряжением 220 или 380 Вольт.
- Электрические автоматы бывают токоограничивающие и нетокоограничивающие. Токоограничивающий автоматический выключатель — это выключатель с чрезвычайно малым временем отключения, в течение которого ток короткого замыкания не успевает достичь своего максимального значения.
- Все модели электровыключателей классифицируются по количеству полюсов. Они делятся на однополюсные, двухполюсные, трехполюсные и четырехполюсные автоматы.
- АВ подразделяются по виду расцепителей — максимальный расцепитель тока, независимый расцепитель, минимальный или нулевой расцепитель напряжения.
- По скорости срабатывания. Выделяют быстродействующие, нормальные и селективные автоматы. Бывают с выдержкой времени, без нее, независимой или обратно зависимой от тока выдержкой времени срабатывания. Характеристики могут сочетаться.
- Отличаются АВ и по степени защиты от окружающей среды — IP, механических воздействий, токопроводимости материала. По виду привода — ручной, двигатель, пружина.
- Также автоматы различают по наличию свободных контактов и способу присоединения проводников.
Типы автоматических выключателей
Что означает тип электрического автомата? Автоматические выключатели содержат внутри себя два вида размыкателей – тепловой и магнитный.
Магнитный быстродействующий размыкатель предназначен для защиты при коротком замыкании. Срабатывание размыкателя может происходить за время от 0,005 до нескольких секунд.
Тепловой размыкатель значительно медленнее, предназначен для защиты от перегрузки. Работает с помощью биметаллической пластины, нагревающейся при перегрузке цепи.
Время срабатывания от нескольких секунд до минут.
Совместная характеристика срабатывания зависит от вида подключаемой нагрузки.
Существует несколько типов отключения АВ. Их еще называют — типы время-токовых характеристик отключения. Они обозначаются так — A, B, C, D, K, Z.
- A – применяется для размыкания цепей с большой длинной электропроводки, служит хорошей защитой для полупроводниковых устройств. Срабатывают при 2-3 номинальных токах.
- B – для осветительной сети общего назначения. Срабатывают при 3-5 номинальных токах.
- C – осветительные цепи, электроустановки с умеренными пусковыми токами. Это могут быть двигатели, трансформаторы. Перегрузочная способность магнитного размыкателя выше, чем у выключателей типа B. Срабатывают при 5-10 номинальных токах.
- D – применяются в цепях с активно-индуктивной нагрузкой. Для электродвигателей с большими пусковыми токами, например. При 10-20 номинальных токах.
- K – индуктивные нагрузки.
- Z – для электронных устройств.
Данные о срабатывании выключателей типов K, Z лучше смотреть в таблицах конкретно по каждому производителю.
Виды и Типы Автоматов нагрузки
Автоматические выключатели – это разновидность коммутационных устройств, которые необходимы для повышения уровня безопасности эксплуатируемых электросетей и оборудования. Существует множество разновидностей автоматом, поэтому мы рассмотрим в первую очередь устройства бытового назначения, которые есть в каждом доме. Несмотря на то, что во всех тонкостях маркировки должны разбираться профильные специалисты, вам будет полезно знать, какие типы автоматических выключателей более эффективны, по какому принципу они работают, какие существуют особенности их использования.
Задать вопрос электрику:
вы можете задать любой интересующий вопрос по электрики
Написать в WhatsAppНаписать в ТелеграмОсновные типы защитных автоматов

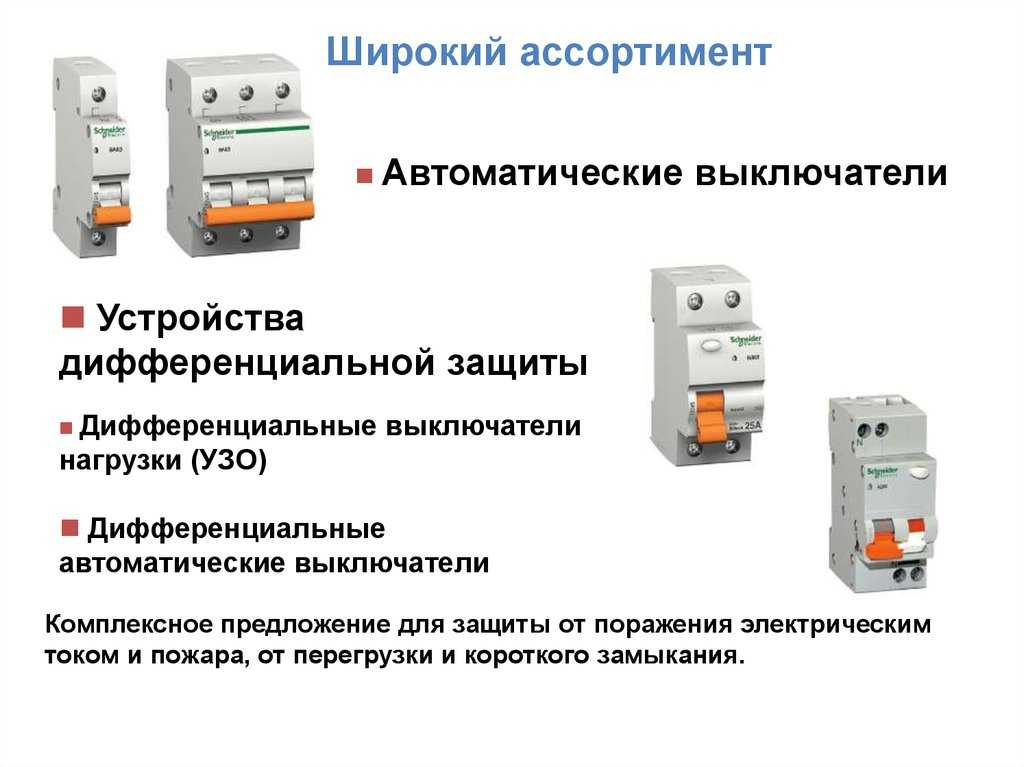

В первую очередь выделим три типа защитных устройств по способу их срабатывания:
- Автоматический выключатель – срабатывает при возникновении короткого замыкания в цепи
- УЗО (устройство защитного отключения) – срабатывает при возникновении утечек токов
- Дифференциальный автомат – выполняет функции автоматического выключателя и УЗО одновременно
Также существует деление автоматов на однополюсные (размыкают только фазу), двухполюсные (размыкают и фазу и ноль), однофазные и трехфазные.
Как правило, в быту используются именно однополюсные автоматы – они дешевле, да и обеспечивают достаточно высокий уровень безопасности.
Устройство автоматического выключателя и принцип его действия
На картинке выше показан простой автоматический выключатель. Ключевыми элементами в нем является электромагнитный расцепитель и биметаллическая тепловая пластина. В случае резкого скачка нагрузки при коротком замыкании срабатывает катушка (электромагнитный расцепитель). А биметаллическая пластина обеспечивает размыкание сети при чрезмерном нагреве проводки в случае подключения приборов с высоким энергопотреблением – силовых агрегатов.
На фото ниже вы видите автоматический выключатель модульного типа в разобранном виде. На нем хорошо видно электромагнитную катушку, а за ней – дугогасительную камеру. При срабатывании автомата дуга отводится именно в нее, а отработанные газы выводятся через специальный канал. Это позволяет практически мгновенно снимать нагрузку с сети, уберегая проводку и изоляцию от повреждений, сводя к минимуму риски возникновения пожара.
Теперь разберемся в маркировке автоматических выключателей.
Особенности маркировки автоматов защитного отключения
Итак, наиболее значимые характеристики автоматического выключателя:
- Его класс (A, B, C, D) – определяет время-токовую характеристику. Аппараты класса A, B срабатывают быстрее, чем аппараты классов C и D
- Номинальный ток – рабочий показатель тока, при котором автомат срабатывать
- Отключающая способность – это сила тока, при которой автомат сработает, а не расплавится. Для бытовых устройств этот показатель составляет 4000-6000 Ампер
- Токоограничение – время полного гашения дуги. Колеблется в пределах 2,5-10 миллисекунд
Все эти характеристики указываются на корпусе автомата, и именно по ним, находясь в магазине, нужно выбирать подходящее устройство под конкретные нужды.
Особенности эксплуатации
Есть одна ключевая особенность эксплуатации автоматов защитного отключения. Ни в коем случае их нельзя блокировать во включенном положении.
Если автомат выбивает, значит, на то есть какая-то причина – короткое замыкание или перегруз в сети. Если его заблокировать во включенном положении, то это может привести к локальному возгоранию и пожару. Для подбора оптимального комплекта автоматов для вашего дома и их правильного монтажа обращайтесь к нашим компетентным специалистам. Мы собираем любые типы щитовых и установим автоматы как того требуют правела.
5 типов автоматических выключателей
Автоматические выключатели защищают нашу жизнь и имущество от опасных электрических ситуаций. Вот что вам нужно знать об этих критически важных устройствах.
Нас всех раздражал сработавший автоматический выключатель. Готовитесь ли вы к вечеринке или готовите ужин к большому празднику, обычно это происходит в самый неподходящий момент.
Прежде чем перезапускать выключатель и надеяться на лучшее, неплохо бы понять, что делают эти устройства и почему они так важны для электробезопасности.
Автоматические выключатели защищают электрические цепи, перекрывая подачу электричества, когда они обнаруживают слишком большой ток в цепи.
Этот «перегрузочный ток» может быть вызван одновременным подключением слишком большого количества устройств или внезапным скачком напряжения, известным как короткое замыкание или замыкание на землю.
Перегрузка по току может повредить электрическое оборудование в вашем доме или привести к поражению электрическим током, если вы окажетесь на пути тока. Автоматические выключатели работают быстро, чтобы смягчить последствия перегрузки по току, поэтому Национальный электротехнический кодекс (NEC) требует их для каждой цепи в вашей панели, за некоторыми исключениями.
Вот наиболее распространенные типы автоматических выключателей, с которыми вы, вероятно, столкнетесь в своем доме.
На этой странице
Стандартный однополюсный выключатель
BanksPhotos/Getty Images
Однополюсный выключатель защищает одну цепь в электрической системе вашего дома. Эта единственная цепь может питать свет в вашей гостиной или питать розетки на кухне.
В обычном сценарии выключатель находится в цепи как открытые ворота, позволяя току циркулировать по проводам, выходя туда, где он нужен, и снова возвращаясь к панели. Когда цепь перегружается или возникает внезапный скачок напряжения, называемый неисправностью, затвор закрывается, останавливая поток электричества в цепи.
Выключатель можно сбросить и использовать снова, но только если вы разрешите ситуацию с перегрузкой по току. Если выключатель продолжает срабатывать, проведите расследование. Если вы не уверены, в чем причина, обратитесь за помощью к лицензированному электрику.
Возможность сброса выключателя является значительным преимуществом по сравнению с предохранителями, которые были широко распространены в домах до появления автоматических выключателей. Предохранители можно использовать только один раз. Если перегорел предохранитель, его необходимо заменить.
Стандартный двухполюсный выключатель
BanksPhotos/Getty Images
Двухполюсные выключатели работают так же, как и однополюсные выключатели, но они защищают цепи, питающие более крупное оборудование, такое как кондиционеры, плиты и сушилки. Эти приборы не могут работать от обычной 120-вольтовой цепи, в которой для подачи тока используется один провод. Большой кондиционер на 50 ампер использует два провода накала, чтобы обеспечить достаточный ток для работы прибора.
Оба «горячих» провода нуждаются в защите от перегрузки по току, поэтому мы используем двухполюсный выключатель, который принимает два провода вместо одного. Эти выключатели крупнее однополюсных, поэтому они занимают два слота на вашей панели. В случае срабатывания двухполюсного выключателя у него есть ручка, которая позволяет сбрасывать оба хот одновременно.
Двухполюсные выключатели, как и однополюсные, защищают от перегрузок (подключено слишком много вещей) и неисправностей.
Прерыватель цепи замыкания на землю (GFCI)
через продавца
Вы использовали розетки GFCI на кухне и в ванных комнатах, но как насчет автоматических выключателей GFCI?
GFCI защищают людей от конкретного источника поражения электрическим током — замыкания на землю. Это происходит, когда электричество от горячего провода непреднамеренно попадает на землю через проводящие предметы, которые обычно не проводят электричество. Этим путем может быть металлическая труба в стене, внешняя часть прибора или вы сами.
GFCI определяют количество тока, выходящего на нагрузку (то, что вы питаете), и сравнивают его с током, возвращающимся на панель. Если разница между двумя путями превышает шесть миллиампер, GFCI размыкает цепь, останавливая поток электричества. Это происходит всего за 1/40 секунды.
NEC требует GFCI в местах, где вода представляет собой общую опасность. Ванные комнаты, кухни, гаражи, подвальные помещения и наружные емкости должны быть защищены GFCI.
Прерыватель цепи дугового замыкания (AFCI)
Семейный мастер на все руки
Защита от дугового замыкания является относительно новым требованием NEC, которое впервые стало обязательным для спален в 2002 году. С тех пор NEC расширила требования к защите AFCI, включив в них почти все комнаты в вашем доме, за исключением ванных комнат и подвалов. При новом строительстве и реконструкции AFCI заменяют стандартные выключатели как наиболее распространенные выключатели в вашей панели.
Что такое электрическая дуга? Представьте два провода, соединенных под проволочной гайкой. Пока соединение плотное, ток беспрепятственно проходит через соединение. Если это соединение ослабнет, электричество попытается «перепрыгнуть» с одного провода на другой, чтобы продолжить свой путь, создавая дугу между проводниками.
Если эта дуга возникает в шнуре старой лампы за занавесками в гостиной, вы можете столкнуться с опасной ситуацией.
Любой горючий материал вблизи этой дуги может загореться.
Автоматический выключатель AFCI обнаруживает эти непреднамеренные дуговые разряды, где бы они ни происходили, и немедленно отключает подачу электроэнергии в цепь.
Двухфункциональный выключатель AFCI/GFCI
через продавца
Для кухонь и прачечных требуется защита GFCI и AFCI, поэтому двухфункциональный выключатель сочетает в себе оба уровня защиты в одном устройстве. До появления этих выключателей домовладельцу приходилось использовать выключатель AFCI и розетку GFCI для достижения обоих уровней защиты в одной цепи.
Если ваш дом новее или если вы обновили свой электрический щит за последние несколько лет, вы можете увидеть эти двухфункциональные выключатели на своем щите вместо стандартных выключателей GFCI или AFCI.
Популярные видео
ⓘ
Как определить тип автоматических выключателей — оптовая продажа автоматических выключателей
Как определить типы автоматических выключателей — Автоматический выключатель оптом
org/BreadcrumbList»>- 03 апр, 2017
- Автор: Автоматический выключатель оптом
Вот распространенный сценарий: вам необходимо купить сменный или дополнительный автоматический выключатель для вашей панели. Однако, как только вы начнете ходить по магазинам, вы поймете, что существуют тысячи и тысячи типов выключателей, из которых можно выбирать. Для коммерческих или промышленных панелей это высокое число может быть еще больше.
Покупка автоматических выключателей — нетривиальная задача, так как же убедиться, что вы приняли правильное решение? Как оказалось, выбрать правильный не так уж сложно, и все начинается с изучения того, как идентифицировать различные типы автоматических выключателей.
Вообще говоря, существует три основных типа автоматических выключателей: стандартные, прерыватели цепи замыкания на землю (GFCI) и дуговые прерыватели цепи (AFCI). Давайте поближе познакомимся с этими тремя.
- Стандартные автоматические выключатели
Когда вы представляете простой автоматический выключатель, который срабатывает при перегрузке цепи, вы, вероятно, думаете о стандартном автоматическом выключателе. В зависимости от функции (независимо от того, защищаете ли вы верхний свет от стиральной машины или жилую или коммерческую цепь), вам понадобится либо однополюсный, либо двухполюсный выключатель. 1-дюймовые выключатели, используемые в жилых домах, обычно являются однополюсными и занимают один слот на панели.
Двухполюсные выключатели чаще используются для крупных бытовых приборов или коммерческих объектов и занимают два слота.
- GFCI
Во влажных помещениях, таких как кухни, ванные комнаты, или в сырых производственных условиях вы часто встретите розетки с двумя кнопками («тест» и «сброс») — они защищены выключателем GFCI. Выключатели GFCI внешне отличаются от стандартных выключателей: у них есть кнопка «тест» вместе с выключателем.
- AFCI
Эти выключатели защищают от разрядов, которые могут вызвать возгорание электрооборудования из-за таких рисков, как старая проводка. Как и GFCI, они также имеют кнопку «тест». Хотя AFCI похожи на GFCI, они защищают от двух разных типов неисправностей. По сути, AFCI защищают от пожаров, а GFCI защищают от ударов.
Помимо этих групп автоматических выключателей, вы также можете встретить блоки, отсортированные по низкому, среднему и высокому напряжению, новые и бывшие в употреблении автоматические выключатели, восстановленные выключатели и многое другое.
После определения категории выключателя необходимо определить другие важные характеристики, в том числе:
- Сила тока
- Напряжение
- Торговая марка/Производитель
- Тип рамы
- Серия
- Тип соединения
Имейте в виду, что для разных марок, спецификаций и функций эти выключатели и их отличительные признаки могут и будут сильно отличаться друг от друга. Автоматические выключатели Square D, например, подходят и правильно функционируют в очень специфическом наборе панелей. Для устаревших, труднодоступных устройств, таких как автоматические выключатели Westinghouse, это может привести к проблемам — тем не менее, очень важно найти именно тот выключатель, который соответствует вашим потребностям как в отношении полезности, так и безопасности.
Всегда подтверждайте свой выбор с помощью панели Тот факт, что вы выбрали правильный ток, напряжение и функцию, не обязательно означает, что вы выбрали правильный автоматический выключатель.
