Автоматическое включение света на улице: Фотореле для уличного освещения – гарантия оптимизации, удобства системы

Фотореле для уличного освещения – гарантия оптимизации, удобства системы

Современный человек старается обеспечить себе максимальный комфорт, тем более что ассортимент инновационных приборов и устройств позволяет это сделать. Осветительные системы позволяют создать удобство, безопасность перемещения в темное время суток, выгодно преображают ландшафт. Но ручное включение, выключение светильников устраивает не каждого потребителя. Установка фотореле для уличного освещения дает возможность исключить неудобства.

Механизм действия светового реле, его разновидности

В изготовлении устройств используются различные виды фотоэлементов. Но принцип работы этих приборов аналогичный. Под воздействием лучей естественного или искусственного света среда становится непроходимой для электрического тока, выполняет функции изоляции. Вследствие отсутствия питания светильник прекращает работу. Когда световые лучи перестают попадать на прибор, происходит замыкание контактов, возобновляется подача тока к светотехническому изделию, включается свет.

У каждого типа фотоэлементов имеется определенный принцип действия:

• в фоторезисторах под воздействием света изменяется показатель сопротивления;
• фототранзисторы при попадании лучей регулируют электрический сигнал;
• в фотосимисторах имеется управляющая схема, на которую подается определенный сигнал при взаимодействии с положительной или отрицательной гармоникой;
• фототиристоры при попадании лучей вступают во взаимодействие с постоянным током;
• в фотодиодах освещение тормозит выработку импульсов, необходимых для прохождения тока.

Независимо от того, какое фотореле для уличного освещения используется в осветительной системе, оно обеспечит автоматическое включение света в темное время суток, выключит его с наступлением рассвета. На территории с приходом сумерек будет комфортно и безопасно, исключается риск бесполезного расходования электроэнергии в дневные часы.

Выбор фотореле для работы уличной системы, основные характеристики устройства

При приобретении датчиков света, которые будут работать с одним светильником или регулировать работу всей системы, следует уделять внимание их главным характеристикам. Фотореле различаются по:

• классу защиты;
• рабочему напряжению;
• мощности;
• температурному рабочему диапазону.

Постоянные климатические воздействия не должны оказывать влияния на работу прибора. Он функционирует на открытом воздухе, следовательно, должен быть качественно защищен. Классы защиты указываются в маркировке изделия, обозначаются буквами IP, за которыми следуют двухзначные числа.

Показатель 44 свидетельствует о том, что устройству не страшны брызги дождя или капли тающих снежинок, в него не могут проникнуть пылинки, частички больше миллиметра. Эти устройства могут использоваться для работы на улице. Можно выбрать прибор с большим показателем IP, класс ниже 44 для открытого воздуха не подходит.

Фотореле работают с напряжением 12V или 220V. Выбор зависит от вида светильников. Различаются устройства и по мощности. Если прибор будет обслуживать несколько источников света, их показатели суммируются. Мощность датчика света желательно выбрать с запасом, чтобы устройству не пришлось постоянно работать с максимальной нагрузкой.

Определение оптимального температурного рабочего диапазона фотоэлемента зависит от региона. Но и этот показатель нужно выбирать с запасом, чтобы устройство не вышло из строя в случае природных катаклизмов.

Дополнительные полезные опции в фотореле

Датчики света должны быть не только надежными. В их функции входит оптимизация работы системы, качественное управление ее работой. Эти качества обеспечиваются дополнительными опциями приборов.

Многие изготовители оборудуют устройства регулировкой, позволяющей пользователю устанавливать оптимальную чувствительность. В этих фотореле на нижней поверхности корпуса имеется вращающийся диск. Обозначение в виде стрелок позволяет определить, в какую сторону нужно его поворачивать, чтобы уменьшать, увеличивать его чувствительность. Настройка осуществляется после подключения прибора.

Диапазон изменений этого показателя у приборов может отличаться. Есть устройства, в которых чувствительность меняется от 2 до 100 Лк, от 10 до 100 Лк и т.д. Специалисты рекомендуют поворачивать регулятор в среднее положение, чтобы установить оптимальную чувствительность. От этого показателя зависит, при какой интенсивности естественного освещения будет включаться, и выключаться свет. В зимние месяцы чувствительность целесообразно снижать, чтобы отражение от снега лунного, искусственного освещения не спровоцировало отключение системы.

Еще одним полезным дополнением в приборе является опция задержки срабатывания фотореле. Она исключает ложное включение устройства при случайных попаданиях лучей, к примеру, от фар машины, проезжающей в поле действия устройства. При наличии функции замедления срабатывания фотореле не включит свет.

Типы фотодатчиков

Датчики света используются не только для определенных светильников или для системы, освещающей участок дачи или загородного дома. Фотореле для уличного освещения может применяться для оснащения фонаря на козырьке подъезда, консольных светильников, освещающих дворы, улицы, парковки.

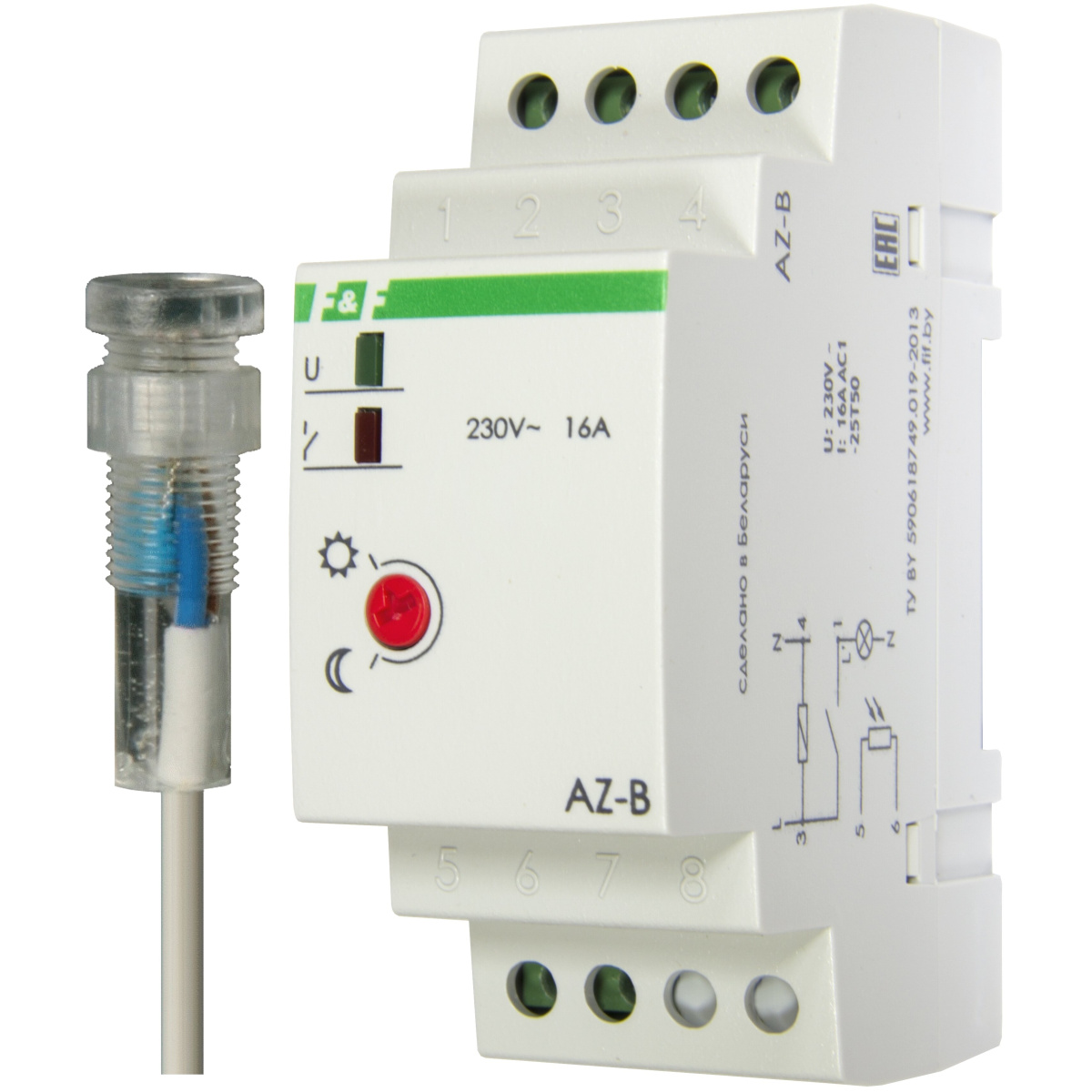

Приборы могут быть встроенными и выносными. В устройствах встроенного типа реле и датчик света находятся в одном корпусе, подключаются непосредственно к источнику света.

Выносной фотодатчик отправляет сигнал по проводу в блок или электронное плато, размещенное в электрощите. При достижении определенного показателя срабатывания, электрическая цепь замыкается, автоматически включается свет.

Выносные датчики должны иметь высокий класс защиты от отрицательных воздействий извне. Такая система используется для системы из нескольких светильников.

Датчики света могут использоваться для светильников любого вида, что обеспечивает приборам обширную сферу применения.

Подключение датчиков света в систему уличного освещения

Особых сложностей процесс подключения фотореле не вызывает. Ведущие производители датчиков света отображают процесс подключения на схеме, имеющейся на приборе. Кроме того провода устройства имеют изоляцию разных цветов, что гарантирует правильное подсоединение.

Фотореле в своем устройстве имеет три провода: «0» и две фазы. Вход фазы имеет коричневый или черный цвет. От прибора к источнику света идет красный провод. Нулевые проводки могут быть синего или зеленого цвета. Многие устройства оснащены специальными клеммами для соединения проводов. Можно обеспечить надежное, безопасное подключение в специальной герметичной распределительной коробке.

Она создаст надежную защиту соединениям от внешних воздействий.

Если фотореле будет управлять работой нескольких светотехнических изделий, необходимо приобрести, установить дополнительный прибор, контроллер. Это устройство будет управлять системой освещения, получая сигналы от светового реле. Есть возможность установить систему автоматического управления системой освещения в электрическом щите. В таком случае используется выносное фотореле, которое соединяется с контроллером проводом для подачи сигнала.

Фотореле может комбинироваться с датчиком движения. Такими приборами целесообразно оборудовать светильники, которые не должны гореть постоянно. Наличие датчика движения обеспечит включение источника света при попадании в его зону движущегося объекта. Этот прибор монтируется после фотореле.

Выбор местоположения для фотореле уличного освещения

Качество работы этого прибора во многом зависит от правильности выбора места для его монтажа. Есть несколько правил, которыми нужно руководствоваться, чтобы грамотно разместить световое реле для уличного освещения. Фотореле:

• располагается на открытом, незатененном месте;
• находится вне зоны искусственного освещения от источников света, окон домов;
• монтируется в доступном месте для удобного обслуживания;
• устанавливается в местах, где исключено освещение прибора фарами машин.

Сложного ухода эти устройства не требуют. Однако поскольку они расположены в открытых местах, на них может скапливаться пыль, снег, которые следует удалять. Поэтому не нужно монтировать приборы слишком высоко, чтобы не создавать неудобств.

Настройка датчика света осуществляется после его подключения. В дневное время следует установить регулятор в крайнем правом положении. Когда интенсивность естественного освещения снизится до показателя, при котором требуется искусственный свет, нужно потихоньку поворачивать диск до включения светильника.

Пользователь может по своему усмотрению выбрать момент включения освещения. Это может быть наступление сумерек или полной темноты. Есть возможность установить разное время включения светильников в отдельных зонах с учетом их использования, создания безопасности, комфорта для перемещений, отдыха и т.д.

Установка фотореле для уличного освещения не только оптимизирует работу системы, создает удобство. Автоматическое включение, отключение светильников создает эффект присутствия хозяев. При их отсутствии это снизит риск проникновения воров на территорию загородного дома, дачи.

Участие реле в различных системах дома

Датчики света могут использоваться не только по своему прямому назначению. Оно может выполнять и другие полезные функции. Подключение фотореле в систему искусственного полива, орошения обеспечит их автоматическое включение каждую ночь.

В ассортименте изделий есть приборы, на работу которых не влияет искусственное или искусственное освещение. Реле оснащено таймером, позволяющим запрограммировать периоды включения, выключения системы. Эти приборы могут регулировать не только работу осветительной системы. Они являются участниками систем «умный дом», используются для включения, выключения воды, отопления, открывания и закрывания окон и др.

Наш интернет магазин предлагает фотореле от ведущих производителей Европы. Известность брендов является гарантией качества и надежности датчиков. Каталог включает большой ассортимент моделей, позволяющий сделать оптимальный выбор устройства с учетом мощности, специфики применения. С производителями нас связывают партнерские отношения, закупка продукции производится на льготных условиях. Стоимость этих качественных устройств у нас установлена минимальная. Это гарантирует каждому покупателю удачное приобретение.

Системы автоматического включения уличного освещения

Создание качественного света на улице в темное время суток требует точных инженерных расчётов с последующим правильным подбором оборудования. От правильности решений напрямую зависит экономичность и степень сложности обслуживания и эксплуатации. Постоянно следить по часам за временем включения нерационально, ведь играет большую роль человеческий фактор. Необходимо наладить автоматическое включение освещения, позволяющее исключить эту функцию из обязанностей сотрудников. Степень автоматизации может доходить до 100%. Поэтому потребуется только периодическое профилактическое обслуживание.

По световому режиму

Сейчас имеются точные светочувствительные фотодатчики, имеющие даже возможность программирования. Можно расписывать каждый день в году, устанавливая режимы. Например, возможно установить полное разъединение электрической цепи в выходной день. Стоит эта электроника недешево, но она существенно повышает уровень комфорта при использовании территории. Современные системы также в состоянии делать поправку на пасмурную погоду, но это не касается дешевых изделий и подделок.

По приближению человека

Первое место, где нужно установить это решение — это порог вашего офиса, ворота предприятия или проходное место. Размеры устройства обычно невелики, но оно позволяет замечать любое движение на 360 градусов. При покупке нужно обратить внимание на температурное исполнение. Некоторые модели не предназначены для суровых климатических условий России, поэтому возможны сбои и отказы. Также необходимо учитывать возможность скрытной установки. Это убережёт дорогостоящее оборудование от вандализма и прочих сторонних посягательств. Также датчики правильно не реагируют на свет фонаря или фар. Это основано на анализе поступающего спектра.

Комбинирование срабатываний и точные настройки

Возможна реакция по нескольким факторам. Например, свет будет включаться при приближении человека в темноте. Чувствительность может сильно отличаться. Например, в наиболее проходных местах можно установить большую задержку между зафиксированным движением. Это позволит выключать свет, когда люди не ходят в этой зоне.

Важно точно выставить надстройки. Например, датчик движения может срабатывать только на объекты с определенной температурой и размерами. Существуют даже модели, увеличивающие интенсивность светового потока в непогоду. Всё сейчас подлежит тотальной автоматизации.

Что это даёт

Перечислим основные преимущества использования подобных систем для освещения уличных объектов:

• Возникает колоссальная экономия электроэнергии. При правильном подборе ламп с их плотной установкой в патрон, общее количество циклов включения и выключения не повлияет на долговечность работы.
• Автоматическое включение систем уличного освещения также является своеобразной мерой защиты. Ничего не подозревающие злоумышленники будут освещены при приближении к определенному объекту.
• Сотрудник с возложенной на него ответственностью может забыть сделать всё своевременно. А на предприятиях складского типа или открытых строительных площадках это может быть чревато кражей.
• Фотодатчики также могут быть связаны с различными вычислительными мощностями, позволяющими точно определить количество прошедших за день людей или проехавших машин.

Как оснастить имеющуюся систему

Это необходимо сделать в ближайшее время с целью максимально упростить использование. Всего одно автоматическое реле включения и выключения «день-ночь» способно решить поставленную задачу. Монтаж должен осуществлять квалифицированный электрик. Также необходимо подобрать правильную точку установки активных элементов, чтобы они срабатывали всегда адекватно. Известны случаи, когда фотоэлементы срабатывали на поставленный рядом грузовик, а датчики движения реагировали на каждое движение покачивающихся ветвей деревьев.

Требуется учитывать локальные факторы. Например, если фотоэлементы будут постоянно загрязняться, то срабатывания начнут происходить в светлое время суток или в момент появления туч. Поэтому лучше, чтобы установкой занималась компания, в которой будет покупаться это оборудование.

Спасибо вам за внимание и до встречи на страницах нашего блога!

Автоматическое включение света на улице

Владельцы собственных домов часто задумываются над тем, какой выбрать датчик света для уличного освещения. Ведь очень удобно, когда свет автоматически включается в темное время суток и отключается в светлое. Для этого существует 2 варианта: поставить фотореле или астротаймер. Поскольку первое устройство более распространенное в связи с низкой ценой и доступностью, рассмотрим вначале его.

Устройство фотореле

Это приспособление называться по-разному. Например, фотоэлемент, датчик света, фотодатчик или фотосенсор, датчик освещенности. Однако самым распространенным является название «фотореле». С его помощью можно автоматически включать свет в темное время дня и выключать в светлое.

В основе заложены фоторезисторы, фотодиоды и фототранзисторы. Когда освещенность становится слабой и недостаточной, они меняют параметры. При достижении определенных значений контакты в реле замыкаются и начинается подача питания на светильники. Соответственно при усилении освещенности параметры светочувствительных элементов снова начинают меняться, но в обратную сторону, и контакты размыкаются.

При выборе вначале нужно определиться с напряжением, которое будет в сети: 220 В или 12 В. Затем выбрать класс защиты. Минимальным можно считать IP44. Чем выше класс, тем лучше. Эта маркировка защиты означает, что в светореле не попадут предметы размером меньше 1 мм, и он надежно защищен от дождя. Также стоит обратить внимание на то, чтобы температурный режим эксплуатации превышал максимальные и минимальные показатели температуры.

Выходная мощность светореле будет зависеть от суммарной мощности подключаемых светильников и тока. Чтобы избежать перегрузок и поломок, лучше брать устройство с запасом мощности.

В некоторых моделях можно регулировать чувствительность фотодатчика. Это очень удобно, например, зимой, когда выпадает снег. Отраженный свет датчик освещенности может воспринимать как рассвет и будет включать-выключать лампы. Стоит обратить внимание на наличие задержки срабатывания. Выставив ее на 5-7 секунд, вы предотвратите отключение электричества при попадании на датчик света, например, от фар машины.

Где поставить фотореле и как его подключить?

Правильно выбранное место для устройства обеспечит его корректное функционирование. Необходимо учитывать следующее:

• на фотореле должны падать солнечные лучи, т.е. его нужно расположить под открытым небом;
• не стоит размещать источники искусственного света рядом с датчиком;
• размещайте его на такой высоте, чтобы свет фар от проезжающих машин не падал на фотоэлемент;
• высота должна быть удобной для обслуживания (мыть и убирать снег).

Подводя итоги можно сказать, что выбор места — это не самое простое. Порой нужно сменить его несколько раз, чтобы подобрать оптимальный вариант. Иногда к реле подключают светодиодные прожекторы или уличный фонарь и вешают устройство на столб. Но это нерациональное решение, т.к. коробку нужно периодически протирать от пыли, каждый раз залезать на столб для этого неудобно.

Подключить датчик света достаточно просто. Из устройства выходит 3 провода: фаза и ноль для питания реле, коммутирующая фаза для подключения светильника. Соединение проводов происходит в распределительной коробке, которая должна быть герметичной, специально для улицы. Если планируется подключать только один светильник, распределительную коробку можно установить рядом с реле. Подключение мощной подсветки лучше делать через пускатель.

Для включения света только в период нахождения человека используется датчик движения. В этом случае датчик подключают после фотореле. Он будет работать только в вечернее время. В датчике движения также можно регулировать задержку включения, чтобы он не срабатывал от движения ветки или пролетаемой мимо птицы.

Фотореле от любого производителя имеет 3 провода для подключения — 1 всегда красного цвета, 2 других могут иметь разную окраску у разных производителей (обычно это синий/темно-зеленый и черный/коричневый). Красный идет на светильники или соединяется с датчиком движения. Синий или темно-зеленый подключаете на нулевой провод питающего кабеля и светильника, а к черному или коричневому подключается фаза. Если реле имеет нестандартные цвета проводов, следует прочитать в инструкции, какой провод куда нужно подсоединять.

Светочувствительность настраивается посредством вращения небольшого пластикового диска на нижней части реле. Рядом с ним всегда находятся указатели, чтобы обозначить, в какую сторону его вращать для увеличения или уменьшения чувствительности фотоэлемента.

Чтобы настроить световой порог срабатывания, обычно используют следующий метод: регулятор ставят на наименьшую чувствительность. Вечером, когда необходима подсветка, плавно подкручивается диск до тех пор, пока реле не заработает. Настройка считается законченной, когда загорается свет.

Несмотря на то что датчики предназначены для автоматического включения и отключения, на них имеется специальный тумблер или кнопка, позволяющие осуществлять ручное управление прибором.

Астрономический таймер

Данное устройство по своей сути отличается от фотореле. Автоматическое включение освещения происходит по заданному времени. В астротаймер запрограммировано время, когда темнеет и светает в разных регионах. А подстройку он производит с помощью GPS. Необходимо лишь ввести координаты его расположения, текущую дату и время. Исходя из введенных данных он выбирает подходящую программу и работает.

Это устройство имеет ряд преимуществ перед фотореле. Последнее может срабатывать в пасмурную погоду или наоборот гаснуть посреди ночи из-за попадания на него света. Астрономический таймер же не имеет такого недостатка. Его можно устанавливать в любом месте на улице или в помещении. На нем можно смещать включение и отключение освещения на 2-4 часа. Единственным его недостатком является высокая цена.

Если вы выбирается устройство для освещения улиц или мест, где человек находится непродолжительное время (калитка, туалет и прочее), подойдет фотореле. Но если нет желания зависеть от погодных условий и ухаживать за фотоэлементом, тогда стоит подобрать оптимальную для определенных условий и потребностей модель астротаймера.

Многие люди сегодня хотят во всем шагать в ногу со временем и всячески пытаются организовать свое жилище на манер «умного дома». В этом отношении легче всего сделать автоматическое включение и управление светом. Особенно востребована данная система управления в частных домах, на дачах и коттеджах, где она идеально подойдет для уличного типа освещения.

Очень часто для создания наружного освещения используют автоматический выключатель освещения. Главным элементом подобной системы уличного освещения является блок управления для автоматического включения света. Такую систему и блок можно сделать своими руками, главное знать, какая схема здесь требуется. Подробнее об этом устройстве и о системе в целом расскажет наша статья.

Для чего необходимы автоматические выключатели для света

Когда наступает темное время суток, а вы живете в частном доме, актуальным вопросом становится эффективная подсветка прилегающей к дому территории и/или приусадебного участка. Такая потребность возникает для:

• подсветки веранды или крыльца;
• создания полноценного охранного комплекса, включающего не только звуковые, но и световые сигналы;
• оптимизации процесса включения света на улице во время вечерних посиделок;
• подсветки определенных зон садового участка.

Как видим, автоматическая система управления выключением и включением света в темное время суток является достаточно востребованной вещью.

Из чего состоит система автоматического подключения света и ее преимущества

Для организации на своем участке системы автоматического включения и управления светом можно использовать специальный автоматический выключатель освещения.

Обратите внимание! Зачастую такой выключатель устанавливают в распределительном электрическом щитке.

Правильно установив выключатель для выключения и управления уровнем наружного освещения, вы получите возможность выключать и включать как отдельные осветительные приборы, так и их группы. Это очень удобно, так как с помощью одного такого выключателя можно сразу осветить достаточно обширный участок на улице в вечернее или ночное время суток. Причем все это можно легко сделать своими руками. Главное здесь определиться с тем, какая нужна схема подключения приборов. При желании можно сделать даже сам блок выключателя для управления освещением уличного плана.
Использование такой системы освещения для улицы несет в себе следующие преимущества:

• быстрый и простой монтаж. Обычно схема установки приведена в инструкции или на упаковке выключателя;
• дешевые компоненты системы. По сути, нужно купить только блок управления и сам выключатель. В некоторых случаях понадобится докупить светильники уличного назначения для организации наружного типа подсветки;
• имеется возможность включить имеющие элементы (блок и выключатель) в охранную систему, сделав ее более эффективной.

Как видим, создать у себя на приусадебном участке качественную и эффективную систему для автоматического управления и включения света можно довольно просто и без особых затрат. К тому же сама такая система позволит экономить на потреблении электроэнергии.

Отдельно стоит отметить, что светильники, подключенные к такой системе, можно разместить по всему периметру участка:

• на крыльце;
• вблизи ворот;
• на газоне;
• по периметру забора и т.д.

В результате охват системы подсветки и управления светом будет максимальным, что особенно важно для охранной системы.

Варианты организации

Сегодня разнообразие автоматических устройств, предназначенных для управления светом на улице, довольно велико. На сегодняшний день можно использовать следующие устройства:

• инфракрасные выключатели. Принцип их действия похож на функционирование датчиков движения. Они могут использоваться на относительно небольшом расстоянии, которое имеется между передатчиком и приемником;
• радиоуправляемые выключатели. Такие изделия могут размещаться на гораздо большем расстоянии, в отличие от инфракрасных моделей. Это расстояние можете составлять 100 и более метров.

Оба таких устройства работают на принципе дистанционного управления. В их конструкции имеется приемник и передатчик. При этом они могут обеспечивать управление одновременно несколькими электрическими нагрузками.
Вместе с этим, такие устройства по эффективности и комфорту несколько уступают приборам, работающим в автоматическом режиме. Это связано с тем, что для их активации необходимо присутствие человека. Поэтому сегодня наибольшей популярностью пользуется специальный блок для включения и управления светом.
Такие современные модели модульного оборудования дают возможность:

• программировать устройства на определенное время, когда необходимо будет включение наружной подсветки;
• создавать различные комбинации с другими устройствами для уникальной и неповторимой подсветки определенных зон (например, газона, клумбы, веранды и т.д.).

Используя современные устройства, работающие в автоматическом режиме, можно в разы повысить эффективность уличного освещения, сделав его более удобным для себя.

Что представляет собой автоматический выключатель света

Выключатель для управления светом активируется только при наступлении сумерек. В его основе имеется специальная микросхема КР1211ЕУ1. Она используется для импульсных нестабилизированных преобразователей напряжения и оснащена RC-генератором, двумя мощными выходными усилителями, а также парой элементов управления.

Схема автоматического выключателя

Благодаря своим конструкционным особенностям эта микросхема сегодня активно используется в комплексе автоматического подключения освещения.
Кроме этого в такой системе часто используется функциональный блок (бауо). Блок бауо оснащен защитной аппаратурой для групповых цепей в общедомовом освещении. Он автоматически включает подсветку на улице в зависимости от уровня естественного освещения.

Какие существуют виды устройств для автоматической подсветки

Разнообразие современного оборудования, предназначенного для автоматического подключения света, достаточно обширно. Но среди всего ассортимента наибольшей популярностью пользуются следующие модели:

• сумеречные реле или фотореле. Такие приборы срабатывают тогда, когда уровень освещенности на улице понизится до определенного показателя, самостоятельно включая подсветку;
• светильники, оснащенные датчиками движения. Такого рода приборы эффективно работают вблизи сооружений — гаражные ворота, центральный и черный вход в дом, веранда и т. д. Активация происходит тогда, когда в радиусе действия появляется движение;

Светильник с датчиком движения

• астрономическое реле. Данный тип аппаратуры используется для решения определенных задач. Особенностью таких реле является то, что они программируются по координатам. Здесь нет нужды устанавливать сам датчик на приусадебном участке. Этот прибор способен к самостоятельному вычислению времени заката и рассвета, а также времени года, благодаря чему он может эффективно включать свет в автоматическом режиме в нужное время;
• реле, имеющие функцию задержки для отключения света. Такие приборы могут управляться кнопочными выключателями, а также отключаться через запрограммированное время.

Любой вариант оборудования, работающего в режиме автоматического включения подсветки, можно легко установить своими руками. Для подключения здесь понадобится лишь схема, прилагаемая производителем.

Заключение

Как видим, организация автоматического освещения наружного плана может происходить самыми разнообразными приборами. Несмотря на некие различия в принципах работы, все такие устройства способны качественно автоматизировать систему освещения на улице и сделать ее более удобной для эксплуатации.

Для повышения привлекательности, безопасности передвижения и снижения криминогенной ситуации на улицах города должна быть установлена функционирующая и надежная система освещения. С другой стороны, уличные фонари используются и для освещения придомовых территорий.

Яркие источники света приводят к существенным затратам электрической энергии, поэтому с целью экономии могут использоваться различные дополнительные устройства. Одним из таковых является датчик света для уличного освещения.

Данное оборудование пользуется огромным спросом среди населения и муниципального управления. Датчики размещаются в системах освещения придомовых территорий, второстепенных городских улиц. Существуют приборы, предназначенные для эксплуатации внутри помещений, рядом с лестницами, проходными дверями. Ниже будут рассмотрены принципы действия, устройства, технические параметры, допустимые схемы установки датчиков света.

Назначение и сфера применения

Датчиком света или датчиком движения прибор называется в народе. Специалисты могут именовать его светоконтролирующим выключателем или светочувствительным автоматом. Существуют и другие наименования, включая фотодатчик, сумеречный датчик, датчик дня и ночи и т. д. Во всех случаях имеют в виду одно и то же устройство, при помощи которого происходит автоматическое включение и выключение света с наступлением сумерек и рассвета, соответственно.

Для создания фотореле, являющегося основным компонентом датчика, используются специальные фототранзисторы или фоторезисторы, параметры которых изменяются в зависимости от уровня освещенности. Пока на фотоэлемент падает достаточное количество света, цепь питания остается в разомкнутом состоянии. С наступлением темноты происходят изменения параметров, и при достижении заданного уровня цепь замыкается, что приводит к включению светильников. Чувствительность прибора задается индивидуально.

В утреннее время наблюдается обратный процесс: цепь питания разрывается после регистрации достаточного количества естественного света.

Основные технические характеристики

Существует несколько основных технико-эксплуатационных параметров, на которые следует обращать внимание при выборе датчика света. Первым является напряжение. Датчики могут подключаться к сети переменного тока 220 В или постоянного 12 В. Во втором случае устройства являются менее мощными, но безопасными, питание происходит за счет подключаемого аккумулятора или понижающего транзистора, преобразующего переменное электричество в постоянное.

Следующая важная характеристика – класс защиты от попадания пыли и влаги. Поскольку мы говорим об уличном освещении, то прибор должен иметь надежную защиту – не ниже IP44, что указывает на повышенную герметичность (исключается попадание частиц пыли более 1 мм и брызг воды). Можно выбирать датчики с большим классом защиты, но ниже – нельзя. В доме нужно устанавливать приборы классом защиты от IP23.

Рекомендуем ознакомиться с допустимыми нормами температуры при эксплуатации оборудования (режимом эксплуатации). Нужно делать ставку на такие модели, которые с легкостью перекроют средние показатели плюсовой и минусовой температуры в вашем регионе.

Нужно помнить о мощности фотореле – допустимом количестве подключаемых ламп в зависимости от суммарной мощности. Датчик движения может функционировать и при большей нагрузке, чем задано в технической документации, но все-таки лучшим вариантом станет приобретение устройства с определенным запасом мощности (приблизительно 20 %).

Помимо основных параметров, рекомендуется обращать внимание на ряд дополнительных. Многие устройства имеют свой порог чувствительности (срабатывания). Например, при вероятности выпадения осадков (особенно снега) лучше всего понизить чувствительность оборудования, поскольку отраженный от снежинок свет может восприниматься изделием как рассвет. Это приведет к нежелательным включениям и отключениям устройства в течение коротких временных промежутков. Такое световое шоу будет лишним как на улице города, так и на придомовой территории.

Говоря о чувствительности, нужно искать параметры, определяющие верхнюю и нижнюю границу. Например, для одного датчика диапазон может составлять 5-100, для другого – 10-100 лк.

Чтобы исключить возможные ложные включения или отключения света, нужно настроить задержку срабатывания. К примеру, ночью на фотореле может попасть свет от фар машин, проезжающих мимо. Если установлена минимальная задержка, то это, скорее всего, приведет к отключению света. Достаточно установить задержку на 7-10 секунд, чтобы избежать нежелательной ситуации.

Виды фотореле

Фотореле выпускаются нескольких типов: одни имеют встроенный датчик освещенности, другие оснащены выносным элементом.

Перечислим основные разновидности датчиков света для уличного освещения:

1. Фотореле со встроенным датчиком движения. Данные устройства подойдут лишь в том случае, если светильники должны включаться только во время нахождения человека в освещаемой области. Например, в туалете, на заднем дворе, у входных ворот и т. д.
2. Фотореле с таймером. Если нужно добиться того, чтобы свет горел лишь в течение определенного отрезка времени, используйте данную модель. Установите на ней таймер, после чего встроенный датчик автоматически отключит освещение в указанное время. Отличный вариант для декоративной подсветки сада, клумбы, двора.
3. Астротаймер – усовершенствованное фотореле, в память которого закладываются продвинутые параметры, например, время заката и восхода в зависимости от климатической зоны. Выполняя преднастройку оборудования, вам нужно установить часовой пояс, после чего прибор будет автоматически включать и отключать освещение в нужное время. Стоимость устройства значительно выше обычных фотореле, но оно позволяет исключить возможные засветки и проблемы с выбором места установки.

Если вас интересует только одна из перечисленных функций, то можно пойти другим путем. Например, купить обычное фотореле и последовательно подключить к нему либо датчик движения, либо таймер. Устройство будет выполнять аналогичные функции, но зато можно будет снизить затраты на обустройство системы, ремонт или замену элементов. Дело в том, что при выходе из строя любого элемента, встроенного в фотореле, придется менять все устройство, но если, к примеру, датчик движения подключен отдельно, то достаточно будет заменить только его.

Требования к месту установки

При выборе места для установки фотореле, подключаемого к системе уличного освещения, нужно ориентироваться на следующие требования:

1. На фотореле или выносной датчик регистрации света при любых условиях должен попадать дневной свет.
2. Все остальные приборы искусственного освещения, включая фонари, билборды и домашние светильники (свет бьет через окно) должны быть установлены как можно дальше от светового реле, что позволит исключить ложные срабатывания устройства.
3. Вероятность попадания света от автомобильных фар должна быть минимальной.
4. Высота монтажа – 1,5-2 м, что позволит настраивать нужные параметры, находясь на земле. В противном случае придется использовать стремянку или обычную лестницу, чтобы добраться до датчика.

Отыскать такое место, которое удовлетворит всем перечисленным требованиям, довольно сложно. Тем не менее, можно воспользоваться маленькими хитростями, облегчающими задачу:

1. Воспользуйтесь куском пластиковой трубы (желательно черного цвета) длиной 15-20 см с увеличенным диаметром, чтобы оградить фотореле или датчик от света, бьющего из окон или от фонарей. Нижней части нужно задать такой угол, под которым труба будет направлена вверх. То, каким будет данный угол, зависит от места установки и особенностей расположения датчика, но обычно он составляет 30-45 градусов от вертикальной конструкции (стены, столба).
2. Если фотореле устанавливается на мощном светильнике, то в идеале нужно размещать его позади плафона, куда попадает меньшее количество света.

Рекомендуется устанавливать датчики освещения на западной или восточной стороне дома, что существенно упростит настройку рабочих параметров оборудования. Главное условие – отсутствие расположенных поблизости ярких источников света. Если таковые имеются, то монтировать фотореле нужно на той стороне, где вероятность засветки ниже.

Возможные схемы подключения фотореле для уличного освещения

Итак, определено предназначение и принцип действия фотореле, по сути выполняющего функции автоматического выключателя света. Отсюда следует простая схема подключения: на датчик подается фаза, которая уходит из двух выходов и поступает на светильник или другой осветительный прибор. Поскольку устройство нуждается в питании, то один из контактов является нулевым. Для повышения безопасности при эксплуатации изделия в идеале желательно подключить заземление.

Чтобы понять, какой выбрать датчик, учитывается мощность нагрузки (суммарная мощность источников света, ламп). С повышением мощности оборудования возрастает его стоимость. Чтобы сэкономить, питание в цепи можно подавать через магнитный пускатель. Для этого по-прежнему потребуется фотореле, но в данном случае можно будет использовать устройство малой мощности, поскольку при последовательном подключении учитывается мощность магнитного пускателя, а не самого датчика. На выводы изделия подается желаемая нагрузка.

Если в электрической цепи будут использоваться дополнительные датчики (движения, времени), то они подключаются последовательно после фотореле. Порядок, в котором будут расположены датчики движения и времени, не имеет значения. Если в какой-то момент нужно будет избавиться от этих датчиков, достаточно просто изъять их из схемы, она все равно будет функционировать.

Подключение и настройка

Для начала нужно воспользоваться простой схемой подключения фотореле с силовым блоком и уличного светильника. Размещать датчик желательно в непосредственной близости с осветительным устройством. Каждому изделию прилагается инструкция, описывающая пошаговую установку и подключение. В большинстве случаев реле крепится прямо к столбу с фонарем на высоту не более 3 м.

Наличие выносного датчика не меняет последовательность монтажа. Реле крепится в нужном месте таким образом, чтобы на него падали солнечные лучи, и никакие другие объекты не становились между солнцем и изделием. Блок подключается внутри помещения рядом с электросиловой. В идеале нужно использовать устройства, которые способны самостоятельно регулировать рабочие характеристики. Впрочем, большинство моделей оснащены обычными механическими тумблерами, настраивающими порог световой чувствительности.

На корпусе качественного изделия обязательно имеются указатели, упрощающие процесс подключения и регулировки прибора. При вращении тумблера в сторону возрастания фотореле будет срабатывать быстрее и с наступлением сумерек включит фонарь. Если тумблер повернуть в другом направлении, то порог чувствительности уменьшится, что может привести к включению света только с наступлением полной темноты.

Фотореле можно собрать самостоятельно, причем сделать это довольно просто. Чтобы изделие было компактным, нужно исключить применение габаритных элементов. Не стоит брать эмиттерный повторитель в сборе, лучше всего сконструировать его из двух транзисторов для повышения входного тока.

Подключите в схему реле малой мощности, используемое в качестве транзисторного каскада. Чтобы исключить воздействие обратного тока, нужно воспользоваться диодами, проводящими электричество исключительно в одном направлении. Согласно простой истине, если напряжение повышается, изделие становится более чувствительным.

Советы и рекомендации

Процесс выбора усложнен большим разнообразием датчиков движения, характеризующихся разным функционалом. Чтобы выбрать подходящее фотореле, следует учесть ряд факторов. Первый и самый важный – условия будущей эксплуатации. На придомовых территориях загородных домов желательно использовать изделия с возможностью изменения порога светочувствительности. Отличным вариантом станет дополнительный монтаж датчика времени.

Нужно помнить о соответствии мощности, на которую обращалось внимание в начале статьи. Наконец, не стоит забывать о ценовой политике: не следует покупать устройство с лишним функционалом, который даже не будет использоваться. Но это повлияет на стоимость изделия и приведет к ненужной переплате.

Таким образом, фотореле для уличного освещения предназначены для автоматического управления осветительными системами и существенного продления рабочего ресурса отдельных приборов. Свет будет работать лишь в то время, когда это нужно. Автоматический контроль позволит создать максимально экономичную систему, а для управления ею не потребуется оператор сети.

Следует помнить, что схема подключения датчика света имеется на корпусе изделия. Это упрощает процесс ввода прибора в эксплуатацию.

Автоматическое включение и выключение света

Каждый из нас мечтает, чтобы собственный дом был автоматизирован и для включения света или телевизора достаточно было просто войти в комнату. Если с бытовой техникой в плане автоматизации дела обстоят не очень, то с системой освещения все намного лучше. И сегодня в доме или квартире можно с помощью специальных устройств относительно просто создать систему для автоматического освещения.

Наша статья расскажет вам, каким образом можно своими руками организовать в любом помещении дома качественную систему освещения, работающую в автоматическом режиме.

Автоматизация подсветки: преимущества и назначение

Создание системы для автоматического управления освещения в домашних помещениях является той мечтой, которая сегодня легко воплощается в жизнь с помощью специального оборудования. Такие системы в доме имеют следующие преимущества:

• эффективное и комфортное управление работой осветительных приборов без непосредственного участия человека;
• возможность установить автоматическое устройство системы управления света своими руками;
• автоматическое включение света в темное время суток;
• экономия на электричестве. Устройство (датчик движения, реле и т.д.), которое используется в той или иной ситуации, позволяет добиться разной степени экономии электроэнергии.

Автоматическая подсветка помещения

Стоит отметить, что системы автоматического освещения, применяемые внутри помещения, входят в понятие «умный дом» или «умный свет». Подключая такие системы, вы получаете возможность быстрого, комфортного и эффективного управления уровнем освещения в любом помещении дома, где установлена необходимая аппаратура.
В зависимости от того, какое устройство имеет тот или иной прибор (датчик, реле и т.д.), включение света может осуществляться следующим образом:

• через регистрацию прибором в заданной области движения. Здесь устройство содержит специальный сенсор, улавливающий любые изменения в контролируемой области. Тут для выключения/включения освещения необходима установка датчика движения;
• через звуковые эффекты. Например, для включения света нужно похлопать в ладони. Здесь нужен специальный звуковой выключатель;
• через степень освещенности. В данной ситуации используется реле, устройство которого способно оценивать уровень освещенности в доме и при падении ее ниже определенного показателя, производить включение света.

Обратите внимание! Все перечисленные выше способы включения и выключения освещения в темное время суток могут использоваться как в доме, так и на улице. Но те аппараты, которые способны реагировать на звуковой сигнал, стоит устанавливать именно в помещениях, чтобы снизить риск ложного срабатывания.

В некоторых ситуациях можно даже комбинировать приборы, имеющие разное устройство, чтобы достичь максимально полной автоматизации системы автоматического включения света в любом помещении дома или квартиры.
Теперь рассмотрим более детально каждый тип аппаратов, применяемых для организации системы автоматического освещения.

Датчики движения – самый распространенный вариант

Чаще всего в доме система автоматического освещения организовывается путем установки датчиков движения. Такие приборы бывают самыми разнообразными:

• инфракрасными. Являются самыми безопасными в плане длительной эксплуатации в жилых помещениях. Они проводят оценку изменений теплового сигнала и при обнаружении разницы между посланным и принятым сигналом могут включать или выключать свет в комнате;

Инфракрасный датчик движения

• микроволновой и ультразвуковой датчик. Такие изделия чаще используются для автоматизации системы освещения на улице. Это связано с тем, что микроволновое управление светом, особенно при длительном использовании, может негативно сказываться на состоянии здоровья людей. Принцип работы микроволнового и ультразвукового датчика практически аналогичен. Разница заключается только в типе принимаемого и испускаемого сигнала: микроволны или ультразвук. Схемы организации таких устройств почти идентичны;

Микроволновой датчик движения

• комбинированный датчик. Такое управление светом, как и инфракрасное, является наиболее оптимальным для дома. Устройство комбинированного датчика содержит два типа сенсора, которые анализируют сигналы в контролируемой области.

Обратите внимание! Комбинированные и инфракрасные датчики дают минимальное количество ложных срабатываний.

Для правильной работы прибора нужны схемы подключения, которые обычно предоставляются производителями и находятся либо в инструкции к прибору, либо нанесены на бок упаковки. Схемы подключения могут иметь разный вид. Все зависит от модели прибора, с помощью которого планируется организовывать управление светом.
Монтаж датчиков движения возможен в любых помещениях дома, включая ванную комнату и туалет. Свет в такой ситуации будет включаться при вхождении человека в комнату, и выключаться при его выходе.
Кроме этого подобные устройства часто комбинируют с таким элементом, как автоматический выключатель света. Он может дополнять и другие типы устройств данной системы.

Умный выключатель — хлопаем в ладоши

Еще одним довольно оригинальным, но, тем не менее, популярным способом включения света в помещении является установка выключателя, реагирующего на хлопки ладонями.

Такое устройство оснащено микрофоном, для которого характерна высокая избирательность. Этот микрофон способен различать определенный звук и отделять его от других звуковых колебаний. Кроме этого, умный выключатель оснащен специальной автоматикой, которая способна анализировать полученный звуковой спектр и вычленять из него необходимый сигнал.

Обратите внимание! Умный выключатель может реагировать не только на хлопок ладоней, но и на специальное слово. При желании в качестве сигнала можно использовать любую вариацию звуковых колебаний. Здесь главное грамотно все настроить.

Для установки такого выключателя также используют специальные схемы. Это нужно обязательно учитывать при монтаже аппарата в доме.
Использовать выключатель лучше всего в таких комнатах, как спальня, гостиная, кухня, коридор. А вот для ванной комнаты с туалетом умный выключатель не подойдет.

Фотореле и их роль в системе автоматической подсветки дома

Все устройства, которые применяются для организации в доме автоматической системы подсветки, могут в той или мере реагировать на степень освещенности. Но есть специальные изделия, которые реагируют на уровень естественной подсветки. Это реле разных модификаций.

Управление светом здесь происходит при снижении уровня естественного света ниже установленного показателя. Для того чтобы управление было правильным, реле такого плана нужно устанавливать, используя правильные схемы. Реле устанавливается в осветительный прибор. Только после этого управление будет доступно. Поэтому, если неправильно подключить хотя бы один провод, реле не будет функционировать как нужно.

Схема подключения фотореле

Вместе с тем стоит отметить, что при организации системы автоматического освещения внутри жилого сооружения, фотореле или другие его модификации используются редко. Чаще они входят в систему наружной подсветки, где их размещение будет наиболее актуальным и эффективным. Здесь, как правило, используется фотореле, которое имеет вид датчика. Он имеет определенную чувствительность к световым лучам. Попадая на реле, солнечные лучи способствую переходу устройства в режим изолятора. А вот в темное время суток, когда световой поток ослабевает, реле преобразуется в проводник. В результате такого преобразования происходит включение света ночью и вечером. Запитка прибора идет от электросети дома.

Заключение

Для того чтобы организовать в доме качественную и эффективную систему автоматического включения света, можно использовать три группы устройств. Каждая из них обладает своими преимуществами и недостатками, которые следует учитывать при выборе для дома. Есть некоторые приборы (микроволновые датчики движения), длительная работа которых вблизи людей недопустима по причине нанесения значительного вредя здоровью. И эта статья поможет вам сделать взвешенный выбор в пользу того или иного вида автоматического прибора для освещения жилых комнат.

Включать освещение в некоторых помещениях или на улице на весь темный период неразумно. Чтобы свет горел только тогда когда нужно, в цепь питания светильника ставят датчик движения. В «нормальном» состоянии он разрывает цепь питания. При появлении в его зоне действия какого-то движущегося предмета, контакты замыкаются, освещение включается. После того, как объект пропадет из зоны действия, свет выключается. Такой алгоритм работы отлично показал себя в уличном освещении, в освещении подсобных помещений, коридоров, подвалов, подъездов и лестниц. В общем, в тех местах, где люди появляются только периодически. Так что для экономии и удобства лучше поставить датчик движения для включения света.

Виды и разновидности

Датчики движения для включения света могут быть разных типов, предназначены для различных условий эксплуатации. В первую очередь надо смотреть где может устанавливаться устройство.

Датчик движения для включения света нужен не только на улице

Уличные датчики движения имеют высокую степень защиты корпуса. Для нормальной эксплуатации на открытом воздухе берут датчики с IP не ниже 55, но лучше — выше. Для установки в доме можно брать IP 22 и выше.

Тип питания

Далее надо учесть, от какого источника питается датчик света. Есть следующие варианты :

• Проводные датчики с питанием от сети 220 В.
• Беспроводные, с питанием от батареек или аккумуляторов.

Датчики движения бывают проводными и беспроводными

Самая многочисленная группа — проводные для подключения к 220 В. Беспроводных меньше, но их тоже достаточно. Они хороши если включать надо освещение, работающее от низковольтных источников тока — аккумуляторных или солнечных батарей, например.

Способ определения наличия движения

Датчик движения для включения света может определять движущиеся объекты используя различные принцип детекции:

• Инфракрасные датчики движения. Реагируют на тепло, выделяемое телом теплокровных существ. Относятся к пассивным устройствам, так как сам ничего не вырабатывает, только регистрирует излучение. Эти датчики реагируют на движение животных в том числе, так что могут быть ложные срабатывания.
• Акустические датчики движения (шума). Также относятся к пассивной группе оборудования. Они реагируют на шум, могут включаться от хлопка, звука открываемой двери. Они могут использоваться в подвалах частных домов, где шум возникает только туда кто-нибудь заходит. В других местах применение ограничено.

Работа инфракрасных датчиков движения основаны на отслеживании тепла, выделяемого человеком

Разное исполнение, но цвет, в основном, белый и черный

Чаще всего для включения света на улице или дома используют инфракрасные датчики движения. Они имеют невысокую цену, большой радиус действия, большое количество регулировок, которые помогут настроить его. На лестницах и в длинных коридорах лучше поставить датчик с ультразвуком или микроволновой. Они в состоянии включить освещение даже если вы еще далеко от источника света. В охранных системах рекомендованы к установке микроволновые — они обнаруживают движение даже за перегородками.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

• Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:

• на потолке;
• на стене.

Вид датчика движения по внешнему виду не определишь, можно лишь понять на потолке он устанавливается или на стене

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

• Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).
• Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

Для многих полезной функцией будет защита от срабатывания при появлении животных

Это все функции, которые могут быть полезны. Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции.

Где разместить

Установить датчик движения для включения освещения надо правильно — чтобы работал он корректно, придерживайтесь определенных правил:

• Рядом не должно быть осветительных приборов. Свет мешает корректной работе.
• Поблизости не должно быть отопительных приборов или кондиционеров. Детекторы движения любого типа реагируют на потоки воздуха.

С увеличением высоты установки увеличивается зона обнаружения, но снижается чувствительность

В больших помещениях устройство лучше устанавливать на потолке. Его радиус обзора должен быть 360°. Если датчик должен включать освещение от любого движения в помещении, его устанавливают по центру, если контролируется только какая-то часть, расстояние выбирается так, чтобы «мертвая зона» бала минимальной.

Датчик движения для включения света: схемы установки

В самом простом случае датчик движения подключается в разрыв фазного провода, который идет на лампу. Если речь идет о темном помещении без окон, такая схема работоспособна и оптимальна.

Схема включения датчика движения для включения света в темном помещении

Если говорить конкретно о подключении проводов, то фаза и ноль заводятся на вход датчика движения (обычно подписаны L для фазы и N для нейтрали). С выхода датчика фаза подается на лампу, а ноль и земля на нее берем со щитка или с ближайшей распределительной коробки.

Если же речь идет об уличном освещении или включении света в помещении с окнами, надо будет или ставить датчик освещенности (фотореле), или устанавливать на линии выключатель. Оба устройства предотвращают включение освещения в светлое время суток. Просто одно (фотореле) работает в автоматическом режиме, а второе включается принудительно человеком.

Схема подключения датчика движения на улице или в помещении с окнами. На месте выключателя может быть фотореле

Ставятся они также в разрыв фазного провода. Только при использовании датчика освещенности, его надо ставить перед реле движения. В таком случае оно будет получать питание только после того как стемнеет и не будет работать «вхолостую» днем. Так как любой электроприбор рассчитан на определенное количество срабатываний, это продлит срок эксплуатации датчика движения.

Все описанные выше схемы имеют один недостаток: освещение нельзя включить на длительное время. Если вам надо вечером проводить какие-то работы на лестнице, вам придется все время двигаться, иначе периодически свет будет отключаться.

Схема подключения датчика движения с возможностью длительного включения освещения (в обход датчика)

Для возможности длительного включения освещения, параллельно с детектором устанавливается выключатель. Пока он выключен, датчик в работе, свет включается когда он срабатывает. Если вам надо включить лампу на длительный период, щелкаете выключателем. Лампа горит все время, пока выключатель снова не будет переведен в положение «выключено».

Регулировка (настройка)

После монтажа, датчик движения для включения света необходимо настроить. Для настройки почти всех параметров на корпусе есть небольшие поворотные регуляторы. Их можно поворачивать, вставив в прорезь ноготь, но лучше использовать маленькую отвертку. Опишем регулировку датчика движения типа ДД со встроенным датчиком освещенности, так как они чаще всего ставятся в частных домах для автоматизации уличного освещения.

Угол наклона

Для тех датчиков, которые крепятся на стенах, сначала надо выставить угол наклона. Они закреплены на поворотных кронштейнах, при помощи которых и изменяется их положение. Его надо выбрать так, чтобы контролируемая область была самой большой. Точные рекомендации дать не получится, так как зависит это от угла вертикального обзора модели и от того, на какой высоте вы его повесили.

Регулировка датчика движения начинается с выбора угла наклона

Оптимальная высота установки датчика движения — около 2.4 метра. В этом случае даже те модели, которые могут охватывать всего 15-20° по вертикали контролируют достаточное пространство. Настройка угла наклона — это очень приблизительное название того, чем вам придется заниматься. Будете понемногу менять угол наклона, проверять, как срабатывает в таком положении датчик с разных возможных точек входа. Несложно, но муторно.

Чувствительность

На корпусе эта регулировка подписана SEN (от английского sensitive — чувствительность). Положение можно менять от минимального (min/low) до максимального (max/hight).

В основном, регулировки выглядят так

Это — одна из самых сложных настроек, так как от нее зависит будет ли срабатывать датчик на мелких животных (кошек и собак). Если собака большая, избежать ложных срабатываний не удастся. Со средними и мелкими животными это вполне возможно. Порядок настройки такой: выставляете на минимум, проверяете, как срабатывает на вас и на обитателей меньшего роста. Если необходимо, понемногу чувствительность увеличиваете.

Время задержки

У разных моделей диапазон задержки выключения разный — от 3 секунд до 15 минут. Вставлять его надо все также — поворотом регулировочного колеса. Подписано обычно Time (в переводе с английского «время»).

Время свечения или время задержки — выбираете как вам больше нравится

Тут все относительно легко — зная минимум и максимум вашей модели, примерно выбираете положение. После включения фонаря замираете и засекаете время, по истечении которого он отключится. Далее меняете положение регулятора в нужную сторону.

Уровень освещенности

Эта регулировка относится к фотореле, которое, как мы договорились, встроено в наш датчик движения для включения света. Если встроенного фотореле нет, ее просто не будет. Эта регулировка подписывается LUX, крайние положения подписаны min и max.

Находится они могут на лицевой или тыльной стороне корпуса

При подключении регулятор выставляете в максимальное положение. А вечером, при том уровне освещенности, когда вы считаете должен уже включаться свет, поворачиваете регулятор медленно к положению min до тез пор, пока лампа/фонарь включатся.

Вот теперь можно считать, что реле движения настроено.

Для автоматического освещения санузла можно использовать разные типы устройств. Среди наиболее простых и популярных — датчики присутствия, движения, концевые выключатели. Концевики коммутируют цепь при закрывании или открывании двери по принципу — первое открытие-закрытие — свет включается, второе — выключается. Но, при неплотном закрывании или повторном открывании двери правильный цикл сбивается. Поэтому, мы рассмотрим возможные варианты более практичного вида автоматического освещения — с помощью датчиков.

Настоятельная рекомендация независимо от выбранного варианта — используйте светильники со светодиодными лампами. По сигналу датчика, они зажигаются мгновенно и на полную мощность, в отличие от других типов ламп. Еще «леды» наиболее выносливые к частым включениям.

Недорогое решение для совмещенного санузла в квартире

В таком случае наиболее оптимальное решение — автоматическое освещение с датчиком присутствия. Важно, чтобы сенсор постоянно Вас «видел». Кроме того у него должна быть широкая зона чувствительности, охватывающая все помещение, включая ванну/душевую кабинку, умывальник и унитаз.

К примеру, оптимальным вариантом является Hager EE811 с двойной зоной чувствительности 13 7 м. В нем можно настроить время выключения и чувствительность по уровню освещенности. Например, если выставить настройки на 30 секунд, то освещение выключится точно через полминуты, после того, как Вы покинете помещение. Поворотные линзы обеспечат концентрацию на необходимый участок комнаты.

Еще в премиальных моделях есть выход на выключатель, соответственно, при желании, можно сделать комбинированное освещение — когда светильник будет включаться с помощью выключателя и без него. К примеру, можно вывести одну кнопку выключателя на датчик, а вторую на светильник. При всех преимуществах, единственным недостатком такого решения можно считать его стоимость.

Более бюджетный вариант для совмещенного санузла — ДД с большой задержкой времени включения.

Пример 1: выставить большую задержку времени. Этот вариант не всегда будет удобным. Например, если поставить датчик с задержкой времени на 8 минут, а кто-то войдет в ванную просто чтобы помыть руки на 30-40 секунд, то после выхода — освещение будет бесполезно работать 8 минут. Или другая ситуация, когда кто-то принимает ванну 10 минут, а кто-то может это делать полчаса и больше. Каждые 8 минут будет выключаться свет — что не всем удобно.

Пример 2: Для удобства можно поставить для каждой зоны отдельное устройство с разной задержкой времени — например:

• для подсветки умывальника и унитаза — 5 минут
• для ванной — 25 минут.

Но опять же, все зависит от удобства и личных предпочтений. В финансовом плане первый вариант обойдется в два раза дешевле. Более практично будет поставить сенсор над умывальником и унитазом, а для освещения зоны с ванной установить обычный выключатель.

Простой вариант для раздельного санузла

Самое простое и эффективное решение — поставить задержку времени на 2-3 минуты. Сенсор реагирует на движение и производит коммутацию на выставленное время.

ДД можно монтировать, как над унитазом, так и напротив, главное, чтобы чувствительная зона покрывала место передвижения. Даже недорогие китайские модели срабатывают уже через несколько секунд после фиксации движения, чего вполне достаточно для комфортного пользования. После покидания помещения лампа автоматически погаснет через заданное время.

В данном случае может возникнуть проблема: произвольное срабатывание на движение возле неплотно закрытой двери — например: на прохожих в коридоре.

Для решения данной проблемы можно совместить выключатель и ДД, чтобы при входе свет включался с помощью выключателя, (датчик срабатывает сразу после подачи питания), а на выходе — выключался автоматически (через заданное время) или принудительно с помощью того же выключателя.

Опять же таки, это вопрос удобства, так как об экономии здесь говорить трудно. Давайте представим, что в туалете стоит светодиодная лампочка на 10 Ватт. Даже при круглосуточной работе на протяжении месяца, она будет употреблять:

10 Вт24 ч 30 д = 7 200 Вт (7,2 кВт)

При сегодняшней стоимости электроэнергии 1,68 грн за кВт*ч, это обойдется всего лишь в:

7,2 кВт 1,68 грн/кВт*ч = 12,10 грн (в месяц)

Самые дешевые датчики движения стоят не меньше 200 грн.

Чисто теоретически, при таком освещении, с точки зрения экономии выгодней будет не выключать его вовсе.

Автоматическое включение света в общественном туалете

Как правило, в общественном туалете установлена пара кабинок и площадь его значительно больше. Если подходить с точки зрения максимального комфорта для пользователей, можно определить несколько схем включения света.

ДД на несколько зон чувствительности. Такие модели, как например, Theben thePrema S360 Slave UP обеспечивают угол обзора в 360° без слепых зон с квадратной зоной обнаружения и позволяют подключать до 10 дополнительных сенсоров для равномерного размещения по всей площади туалета.

Таким образом, зона обнаружения распространяется на все пространство, и в то время, когда хотя бы один посетитель будет внутри — свет будет работать, как только последний покинет помещение — он сразу же выключится.

ДД с большой задержкой времени. Это бюджетный вариант, когда одно устройство устанавливается на входе в туалет и обслуживает всю систему освещения. Оптимальной задержкой времени будет 10-12 минут. За это время любой посетитель успеет воспользоваться туалетом, а когда войдет следующий — задержка снова увеличится до заданного времени. На практике, в течение дня, при большом потоке людей лампа может не выключаться вообще, но зато в ночное время — по истечению задержки она погаснет и не будет включаться до первого посетителя. Подходящим вариантом будет EC/F&F СВЧ DRM-01 с диапазоном задержки отключения от 5 с до 12 мин.

В общественном туалете рекомендуется делать освещение без выключателя, так как некоторые посетители по привычке, нажимая на него, могут выключать свет полностью и тем самым принести неудобства другим пользователям.

Для дачного туалета — применение ДД с фотоэлементом

Фотосенсор предохраняет от произвольного включения в дневное время. Большинство моделей, кроме самых дешевых, уже оборудованы фотоэлементом, зона чувствительности которого находится прямо под ним и настраивается в диапазоне 3-2000 Лк (на примере IEK ДД 010). Согласно СНиП норма освещенности туалета — 50 Лк. Если выставить это значение, свет будет включаться только тогда когда это необходимо — в темное время суток.

При желании устройство можно вынести на улицу и установить возле входа, но тогда необходимо увеличить порог срабатывания, так как снаружи помещения освещенность будет априори выше, чем внутри. Также необходимо установить задержку отключения, комфортную для пользования туалетом (как правило, 5-10 минут вполне достаточно).

Преимущества системы автоматического включения

Одно из главных преимуществ — это комфорт. При попадании в санузел не нужно искать выключатель — свет будет включаться автоматически, и работать ровно столько, сколько нужно. Автоматическое включение в дальнейшем можно интегрировать в систему «умный дом», что станет первым шагом на пути к автоматизации бытовых условий, что поможет сэкономить личное время. Помимо этого, можно выделить и ряд других преимуществ:

• Гибкость — систему можно подобрать индивидуально под любые требования и при желании всегда можно расширить или усовершенствовать;
• Большой выбор — начиная от недорогих китайских устройств и заканчивая многофункциональными моделями европейского производства;
• Простота в монтаже и эксплуатации — простейшую систему можно самостоятельно установить без особых знаний и навыков;
• Длительный срок эксплуатации — зависит от качества производства, как правило, это не менее 2-3 лет.

Все примеры и цены на датчики движения были взяты с сайта axiomplus.com.ua

• Несколько шагов — и у вас стройная фигура ← Опубликовано: 5.Окт.2017
• Дачные растения: глициния, клематис и вейгела ← Опубликовано: 26.Сен.2017
• Вывоз мусора с территории строительства ← Опубликовано: 14.Сен.2017
• Винты ← Опубликовано: 7.Сен.2017
• Как посадить березу? ← Опубликовано: 18.Июн.2017

Опубликовано: Октябрь 7th, 2017 в рубрике: Водоснабжение

СИСТЕМА АВТОМАТИЧЕСКОГО ВКЛЮЧЕНИЯ ДАЛЬНЕГО СВЕТА

Когда окружающее пространство освещено в достаточной степени, дальний све не включается, даже если фары ближнего света включены системой автоматического управления освещением, и горит контрольная лампа автоматического включения дальнего света на щитке приборов. (Уровень освещенности, достаточный для включения ближнего света фар, отличается от уровня освещенности, необходимого для автоматического переключения с ближнего света на дальний.)

Когда на крутом повороте внезапно появляется встречный автомобиль или какой-либо автомобиль пересекает путь управляемому автомобилю, дальний свет фар остается включенным.

При обнаружении света противотуманных фар встречного автомобиля дальний свет фар может быть выключен.

Время между включением и выключением дальнего света фар может варьироваться в зависимости от яркости фар или противотуманных фар встречных автомобилей или задних фонарей движущихся впереди автомобилей.

Время между включением и выключением дальнего света фар в нормальных условиях (в хорошую погоду) и при движении по мокрым, обледеневшим или заснеженным дорогам может быть различным.

Время между включением и выключением дальнего света фар может варьироваться в зависимости от количества пассажиров и массы груза.

Учтите, что в некоторых случаях включение и выключение дальнего света фар может происходить внезапно.

Как сделать автоматическое включение ближнего света фар

Фары у автомобиля выполняют очень важную функцию. Они не только освещают дорогу в тёмное время суток и при плохих погодных условиях, но и позволяют другим участникам движения обнаружить транспортное средство при плохой видимости. Поэтому их включение и выключение — обязательная часть вождения авто. Зачастую у водителей возникает потребность в автоматизации этого процесса.

Автоматическое включение ближнего света может стать очень полезной функцией для водителя

Включение фар при помощи датчика света

Многие автомобили иностранного производства оснащены специальными устройствами, которые без вмешательства человека включают и выключают свет. Чаще всего такие гаджеты совмещены с датчиком солнечного света в автомобиле. В случае если контроллер понимает, что на улице стемнело, он включает фары, а прибывая на более светлый участок пути, выключает их.

Это очень полезная функция для жителей некоторых стран… Но не для россиян. Правила дорожного движения в России заставляют водителей включать ближний свет (или дневные ходовые огни) при движении в любое время суток и при любой видимости.

Какое устройство актуально для нашей страны?

Езда без света грозит автомобилистам неприятностями в виде штрафов. Однако многим не так-то просто приучить себя включать фары каждый раз до того, как начинается движение. А отсутствие привычки выключать фары по прибытии в пункт назначения уже многим автолюбителям преподносило «подарок» в виде севшего аккумулятора.

Хорошо бы фары сами включались при пуске мотора и отключались после его глушения, не правда ли? Дело в том, что оснастить такой опцией можно любой автомобиль.

Есть два варианта устройств для автоматического включения ближнего света фар:

• кустарные;
• фирменные.

Кустарные

Кустарное устройство собирается автолюбителем самостоятельно. Для этого необходимо внесение изменений в систему автомобильной электроники. Однако сам процесс перенастройки авто не так-то прост. Для создания автоматического включения фар ближнего света, как и для автоматического включения дальнего света фар, необходимо хорошо разбираться в устройстве автомобиля.

Вот один из вариантов оснащения машины упомянутой опцией.

Также спаять систему можно по более прозрачной схеме:

Некоторые умельцы продают устройства, помогающие фарам самостоятельно включаться и выключаться, собранные вручную. Однако отвечать за качество таких девайсов не может никто, даже сами продавцы. Поэтому несколько раз подумайте, прежде чем покупать такой продукт.

Фирменные

Известно несколько распространённых производителей устройств для автоматического включения света фар:

• Giordon,
• Quantoom,
• Premier.

В большинстве своём они базируются на датчиках света, что не совсем подходит российским автолюбителям. Однако некоторые устройства можно перенастраивать по своему усмотрению.

Установка такого прибора, как и сопутствующая ей установка датчика света — дело несложное. К каждому из них прилагается инструкция, в которой подробно описывается процесс монтажа.

Чаще всего производитель отвечает за качество и долговечность своего продукта, а иногда и ручается за его работу посредством официальной гарантии.

Если устройство всё-таки сломалось

Фирменные девайсы дают сбои крайне редко. Чаще всего их поломки связаны с нарушением правил эксплуатации. Они могут «полететь» из-за механических повреждений, попадания влаги внутрь электрических элементов, неправильной установки или неаккуратного использования.

Сходу рассказать, что именно может сломаться в датчике, невозможно. Однако можно подробнее рассмотреть его устройство.

Как правило, стандартный включатель фар состоит из следующих деталей:

• выключателя,
• проводов,
• блока управления,
• реле.

Если прибор перестал работать, нужно искать причину на одном из участков этой схемы.

За и  против механизмов включения ближнего света фар

Как и у любой инновации, у этой опции есть свои почитатели и враги. Отношение автолюбителей к такому прибору обусловлено его плюсами и минусами.

К плюсам относится то, что подобный девайс значительно упрощает процесс управления автомобилем. Он способствует отсутствию рассеянности внимания водителя, освобождая его от забот о свете машины.

Однако у этого механизма есть и минусы. Монтаж кустарного устройства со временем может привести к проблемам с автомобильной электроникой. Никакой гарантии качества у таких устройств нет.

Если же устройство оснащено и датчиком света для регулировки интенсивности освещения, он может «сойти с ума» на некоторых дорогах. Например, на полотнах с редкими фонарями и разным уровнем освещения.

Отсутствие забот о включении и выключении фар может грозить водителю штрафами при дальнейшей эксплуатации машины, не оснащённой автоматическим «помощником». Поэтому лучший вариант автоматического включения ближнего света фар при движении — собственная привычка.

Чем можно дополнить девайс?

Помимо датчика света, в авто можно вмонтировать датчик дождя. Он будет посылать из салона фотоны и по скорости их возвращения определит, какая на улице видимость.

Если соединить его не только с дворниками, но и с фарами, такое устройство поможет включать свет не только в тёмное время суток, но и просто при плохой видимости.

Как мы видим, устройств для упрощения процесса управления автомобилем множество. Но лучше всего «прокачивать» не автомобиль, а собственные навыки и привычки. Ведь это то, что останется с вами, за руль какого бы авто вы ни сели.

Удачи вам на дорогах.

Если вы знаете о прочих способах того, как заставить фары включаться самостоятельно, напишите об этом, пожалуйста, в комментариях.

как выбрать датчик движения для освещения дома?

Датчик движения для освещения — это отличный прибор для экономии электроэнергии. Его можно установить, например, в темной комнате, чтобы не включать свет вручную. Также датчики можно использовать для подсветки ворот или фрагментов участка в темное время суток — своего рода охранная система. Как выбрать датчик движения для освещения в доме, чтобы он максимально соответствовал условиям эксплуатации? Мы расскажем, на что обратить внимание при выборе и посоветуем пару отличных моделей.

Выбираем место установки

Датчики движения могут быть уличными или для помещений. Уличные сенсоры специально изготовлены для работы на открытом воздухе. Они устойчивы к жаре, морозам, осадкам, пыли и другим неблагоприятным условиям. Конкретные показатели влагозащиты и температурных режимов могут отличаться, поэтому при выборе нужно смотреть на характеристики определенной модели. Особенно это касается северных и южных регионов России, где может быть очень жарко или наоборот очень холодно.  Уличные датчики можно в принципе использовать и для помещений, но они несколько дороже внутренних сенсоров.

Датчики движения для помещений не так хорошо защищены и предназначены для более мягкого климата. Однако и цена на них гораздо ниже. Поэтому если вам нужно поставить сенсор в подъезде или на веранде, берите внутренний датчик движения. Например, можно взять REV DDV-3 с большим углом обзора и возможностью монтажа в стену.

Принцип работы датчиков

В продаже можно встретить сенсоры движения для освещения с таким принципом работы:

• Инфракрасный. Сенсоры с таким принципом работы реагируют на изменение инфракрасного излучения в поле «зрения» датчика. В частности, когда подходит человек, его температура ИК-излучения выше, чем окружающей среды, поэтому датчик срабатывает, зажигая лампу. Главный плюс в дешевизне и простоте работы устройства. В то же время иногда датчик может не сработать, если температура тела человека незначительно отличается от «фоновой» — например, если на улице +40° С.
• Микроволновой. Работает такое устройство по принципу радара: оно анализирует сигнал посылаемый и отраженный от объектов, которые находятся в контролируемой зоне. В отличие от ИК-приборов, микроволновые могут видеть на 360° вокруг себя. Такие датчики могут даже обнаруживать движение объектов за стеклом, поэтому их чаще всего используют в качестве охранных сенсоров, хотя также они встречаются и в осветительных приборах. Из хороших осветительных микроволновых можем посоветовать TDM ДДМ-02 с углом охвата 180°.

• Комбинированный. Это устройства, которые одновременно имеют инфракрасный и микроволновой модули. Благодаря этому повышается надежность срабатывания, а также появляется возможность использовать одно устройство для двух целей: для освещения и охраны. Такие приборы довольно редко встречаются в продаже и стоят они недешево.

Если вы хотите установить датчик просто для включения света в подъезде возле дома, берите вариант с инфракрасным излучателем. Для использования в охранных системах лучше использовать микроволновый или комбинированный тип устройств.

Угол охвата по горизонтали и вертикали

Углы охвата показывают, какую область будет перекрывать датчик, а что останется вне поля зрения. Чем больше углы обзора, тем большую область прибор способен захватить. Однако не для всех задач «больше» означает «лучше». Например, вам нужно, чтобы датчик включался, когда вы выходите из дома в «преддомовую» зону, но при этом чтобы он не срабатывал, на проходящего мимо забора человека. В этом случае нужно, чтобы угол был относительно небольшим.

Какой дальности действия взять датчик?

Этот параметр напрямую связан с углом охвата. Чем он больше, тем на большее расстояние способен «добивать» сенсор. Выбор датчика движения по этому показателю зависит от будущих условий эксплуатации. Например, если у вас гаражный кооператив и вы хотите, чтобы прожектор включался, когда к воротам подъезжает автомобиль, тогда нужно рассчитать расстояние от ворот до места предполагаемого монтажа датчика и добавить 1 м для покрытия погрешности. Это и будет дальностью действия датчика, который нужно купить.

Для подъезда или дома наоборот нужно покупать с небольшой дальностью действия, чтобы он не захватывал «лишние» объекты, и свет не работал постоянно. Обычно устанавливаются приборы с дальностью действия не больше 6 – 10 м. Например, для подъездов пользователи часто берут модель IEK LDD10.

Регулировка порога срабатывания

В большинстве датчиков можно регулировать порог срабатывания по следующим параметрам:

• Освещенность. В таких датчиках установлены фотоэлементы, которые отслеживают уровень освещенности и активируют датчик, когда вокруг становится темно. Можно отрегулировать порог срабатывания по освещенности, чтобы он включал лампочку в нужное время суток или же полностью его отключить. Такой датчик освещенности удобен для уличного освещения, например, для фонарного столба.
• Чувствительность. Функция настройки чувствительности предназначена для того, чтобы свести к минимуму вероятность ложных срабатываний и при этом сохранить способность датчика реагировать на присутствие человека. Например, чтобы лампа сработала на большом расстоянии, когда человек подошел к калитке, а сенсор расположен над дверью дома, нужна высокая чувствительность.
• Время. На наш взгляд наиболее важная функция, которая должна быть в датчиках. Она позволяет настроить время срабатывания сенсора, то есть время от прекращения движения до фактического отключения светильника. Необходимость такой регулировки возникает довольно часто. Например, если сенсор стоит на лестничной площадке, где люди бывают часто, но задерживаются ненадолго, то без задержки отключения свет будет очень часто включаться и отключаться, что приведет к быстрому износу лампочек и самого датчика. Плюс часто свет нужен еще какое-то время после выхода человека из зоны охвата сенсора. Проще говоря, данная функция позволяет отрегулировать датчик максимально точно, чтобы он не щелкал светом постоянно и при этом не тратил лишнюю электроэнергию.

К сожалению, довольно редко в продаже можно встретить устройство, где были бы совмещены все три функции (чаще всего можно регулировать только время и освещенность). Одним из таких является IEK LDD13 — он довольно чувствительный и при этом относительно недорогой.

Какой датчик купить, если в доме есть животные?

Не секрет, что порой датчики движения могу реагировать на кошек, собак и другую домашнюю живность. В большинстве своем предотвратить ложные срабатывания можно благодаря настройке чувствительности. Некоторые модели дополнительно имеют «иммунитет к животным». С помощью этой функции гораздо проще настроить сенсор, чтобы он не срабатывал при появлении животного в «кадре». Среди настраиваемых параметров есть размер и вес. Например, можно поставить на «отсечение» всех субъектов весом до 15 кг, и тогда появившаяся перед сенсором кошка не включит случайно лампочку. Если у вас есть домашнее животное, тогда вам крайне необходим сенсор с таким «иммунитетом».

Ликбез по светодиодным лампам:

Автоматический уличный фонарь | Проект электроники и схемы

Введение:

Не требует ручного управления для включения и выключения. Когда возникает потребность в свете, он автоматически включается. Когда темнота поднимается до определенного уровня, цепь датчика активируется и включается, а при наличии другого источника света, например, дневного времени, уличный фонарь выключается. Также можно отрегулировать чувствительность уличного света. В нашем проекте мы использовали четыре L.E.D как символ уличного фонаря, но для переключения большой мощности можно подключить реле (электромагнитный переключатель) на выходе 3 контакта I.C 555, который упростит включение / выключение любых электроприборов, подключенных через реле.

Принцип:

В этой схеме используется популярный таймер I.C 555. I.C 555 подключен как компаратор с контактом 6, подключенным к положительной шине, выход становится высоким (1), когда триггерный контакт 2 находится на уровне ниже 1/3 напряжения питания. И наоборот, выход становится низким (0), когда он выше 1/3 уровня. Такого небольшого изменения напряжения на выводе 2 достаточно, чтобы изменить уровень вывода (вывод 3) с 1 на 0 и с 0 на 1.Выход имеет только два состояния: высокий и низкий, и не может оставаться в какой-либо промежуточной стадии. Он питается от аккумулятора 6V для портативного использования. Схема экономична по потребляемой мощности. Контакты 4, 6 и 8 подключены к плюсовому источнику питания, а контакт 1 заземлен. Чтобы обнаружить настоящее объекта, мы использовали LDR и источник света.

LDR — это особый тип сопротивления, значение которого зависит от яркости падающего на него света. Он имеет сопротивление около 1 МОм в полной темноте, но сопротивление всего около 5 кОм при ярком освещении.Он реагирует на большую часть светового спектра. Мы сделали схему делителя потенциала с последовательно включенными LDR и переменным сопротивлением 100 кОм. Мы знаем, что напряжение прямо пропорционально проводимости, поэтому большее напряжение мы получим от этого делителя, когда LDR будет светиться, а в темноте — низкое напряжение. Это разделенное напряжение подается на вывод 2 микросхемы IC 555. Переменное сопротивление настроено так, что оно пересекает потенциал 1/3 яркости и падает ниже 1/3 в темноте.

Чувствительность можно регулировать этим переменным сопротивлением.Как только LDR темнеет, напряжение на контакте 2 падает на 1/3 напряжения питания, а на контакте 3 появляется высокий уровень, и включается светодиод или зуммер, подключенный к выходу.

Используемый компонент:

Аккумулятор 9В с полосой

Переключатель

L.D.R (светозависимое сопротивление)

I.C NE555 с основанием

L.E.D (светоизлучающий диод) 5 шт. (При использовании белого цвета 4 шт.)

Переменное сопротивление 47 кОм

P.C.B (Печатная плата 555 или Vero.

КОМПОНЕНТЫ:

a) Батарея: Для источника питания 9 В мы можем использовать 6 сухих элементов или 6F22 9-вольтовые батареи.

b) Переключатель: можно использовать любой переключатель общего назначения. Переключатель используется как автоматический выключатель.

c) L.D.R: (светозависимое сопротивление)

Это особый тип сопротивления, величина которого зависит от яркости падающего на него света. Он имеет сопротивление около 1 МОм в полной темноте, но сопротивление всего около 5 кОм при ярком освещении.Он реагирует на большую часть светового спектра.

d) L.E.D: (светоизлучающий диод)

Диод — это компонент, который пропускает электричество только в одном направлении. Это можно рассматривать как своего рода улицу с односторонним движением для электронов. Из-за этой характеристики диоды используются для преобразования или выпрямления переменного напряжения в постоянное. Диоды имеют два соединения, анод и катод. Катод — это конец на схеме, где острие треугольника указывает на линию.Другими словами, треугольник указывает на этот катод. Анод — это, конечно, противоположный конец. Ток течет от анода к катоду.

Светодиоды, или светодиоды, отличаются от обычных диодов тем, что при приложении напряжения они излучают свет. Этот индикатор может быть красным (чаще всего), зеленым, желтым, оранжевым, синим (не очень часто) или информационным красным. Светодиоды используются как индикаторы, передатчики и т. Д. Скорее всего, светодиод никогда не перегорит, как обычная лампа, и потребляет во много раз меньше тока.Поскольку светодиоды действуют как обычные диоды и при подключении между + и — образуют короткое замыкание, для предотвращения этого используется резистор, ограничивающий ток. Светодиоды могут быть нарисованы или не нарисованы с окружающим их кругом.

e) Переменное сопротивление: (потенциометр)

Резисторы

— одни из самых распространенных электронных компонентов. Резистор — это устройство, ограничивающее или сопротивляющееся току. Ограничивающая способность по току или сопротивление измеряется в омах и обозначается греческим символом Омега.Переменные резисторы (также называемые потенциометрами или просто «горшками») — это резисторы с переменным сопротивлением. Вы регулируете сопротивление, поворачивая вал. Этот вал перемещает грязесъемник по фактическому резистивному элементу. Изменяя количество резисторов между соединением стеклоочистителя и соединением (ями) с резистивным элементом, вы можете изменить сопротивление. Часто сопротивление резисторов написано буквой K (кОм) после числового значения. Это означает, что существует много тысяч Ом.Например, 1 кОм — это 1000 Ом, 2 кОм — это 2000 Ом, 3,3 кОм — это 3300 Ом и т. Д. Вы также можете увидеть суффикс M (мегаом). Это просто миллион. Резисторы также оцениваются по их допустимой мощности. Это количество тепла, которое резистор может выдержать, прежде чем он будет разрушен. Допустимая мощность измеряется в Вт (Вт). Общие мощности для переменных резисторов составляют 1/8 Вт, 1/4 Вт, 1/2 Вт и 1 Вт. Все, что имеет более высокую мощность, называется реостатом.

f) PCB (Печатная плата)

с помощью P.C.B. легко собрать схему с аккуратными и чистыми конечными продуктами. Плата изготовлена ​​из бакелита с оклейкой медной дорожкой. Для каждой ножки компонентов проделывается отверстие.

Все выводы компонентов пропущены через отверстие в печатной плате и припаяны на обратной стороне.

РАБОЧАЯ:

Когда свет падает на LDR, его сопротивление уменьшается, что приводит к увеличению напряжения на контакте 2 IC 555. IC 555 имеет встроенный компаратор, который сравнивает входное напряжение с контакта 2 и 1/3 напряжения источника питания. .Когда входной сигнал падает ниже 1/3, выход устанавливается на высокий уровень, в противном случае — на низкий. Поскольку при яркости входное напряжение увеличивается, поэтому мы не получаем положительного напряжения на выходе контакта 3 для управления реле или светодиодом, кроме того, при плохом освещении мы получаем выход для подачи питания.

Меры предосторожности:

a) Используйте чувствительный LDR. Вы можете проверить это с помощью мультиметра.

б) I.C не следует слишком сильно нагревать во время пайки, излишек тепла может его разрушить. Для безопасности и простоты замены используйте I.Предлагается база C. При установке I.C штифт номер один должен находиться в правильном отверстии.

c) Противоположная полярность батареи может разрушить ИС, поэтому, пожалуйста, проверьте полярность перед включением цепи. В целях безопасности следует использовать диод последовательно с переключателем, поскольку диод пропускает ток только в одном направлении.

d) L.E.D светится только при прямом смещении, поэтому неправильная полярность L.E.D не светится. Выходное напряжение нашего проекта составляет 7,3 вольт, поэтому 4 последовательно соединенных светодиода можно легко использовать без сопротивления.Если вы используете последовательно четыре светодиода белого цвета, тогда требуется питание 12 В от источника питания 9 В или используйте последовательно 3 белых светодиода, потому что напряжение смещения целого светодиода больше, чем других цветных светодиодов.

e) Каждый компонент должен быть аккуратно и чистым припаять. Мы должны проверить наличие сухой пайки.

f) LDR следует отрегулировать так, чтобы он не попадал на свет от самого уличного фонаря.

Lightronix Technology 18w-150w Автоматический светодиодный уличный фонарь, 850 рупий / штука

---

О компании

Год основания 2015

Юридический статус фирмы Партнерство Фирма

Характер бизнеса Производитель OEM

Количество сотрудников До 10 человек

Годовой оборот2-5 крор

Участник IndiaMART с февраля 2017 г.

GST24AAGFL8957P1ZG

Код импорта и экспорта (IEC) AAGFL *****

Экспорт во Вьетнам, США, Непал, Кению, Мальдивы

«Lightronix Technology» является сертифицированной компанией ISO 9001: 2015 , и мы добились успеха на рынке благодаря Manufacturing и Экспорт превосходного качества LED High Bay Light, светодиодный прожектор, светодиодный драйвер, Светодиодные уличные фонари, датчики дневного света, светодиодные фонари для навесов, огнестойкие светодиодные фонари, спортивные светодиодные фонари, промышленные светодиодные решения, и т. Д.Мы — известная и надежная компания, зарегистрированная в 2016 году по адресу Gandhinagar (Гуджарат, Индия). Предлагаемые нами продукты производятся в соответствии с заранее определенными отраслевыми нормами и проходят испытания, чтобы гарантировать их безупречность. Мы являемся партнерской фирмой, которой управляет «Mr. Пракаш Добария »(Партнер), и приобрели огромную клиентуру.
Lightronix Technology, ведущий бренд освещения в Индии, является одним из крупнейших производителей светодиодных драйверов, уличных фонарей и прожекторов, а также другой осветительной продукции.Lightronix Technology также является OEM (производителем оригинального оборудования) для других ведущих брендов светодиодного освещения. Группа разработки продуктов Lightronix Technology разрабатывает исключительно ориентированные на рынок и экономичные светодиодные фонари. Продукция, защищенная патентами, является одним из главных активов компании. Lightronix Technology считает инновации конкурентным преимуществом на рынке.
Что мы делаем?
Хотя наш бизнес начинался со светодиодных драйверов и уличных фонарей, у нас также есть OEM для ведущих брендов светодиодного освещения.Вся наша линейка продуктов профессиональна, ориентирована на энергосбережение, имеет высокую яркость и безопасность, безопасна для монтажа и экологически безопасна.
Наша команда разработчиков продукции разрабатывает исключительно ориентированные на рынок и экономичные светодиодные фонари. Специализируясь на светодиодных осветительных приборах, мы поставляем эту продукцию для жилых и коммерческих зданий, церквей, торговых центров, автостоянок, открытых и закрытых помещений, а также компаний, занимающихся сценическими развлечениями. Продукция, защищенная патентами, является одним из главных активов нашей компании.Lightronix Technology считает инновации конкурентным преимуществом на рынке. Светодиоды
или светоизлучающие диоды являются сегодня наиболее энергоэффективными источниками освещения. они лучше, чем стандартные лампы накаливания и КЛЛ, светодиоды не содержат ртути и токсичных веществ, могут прослужить до 20 лет и излучают теплый или хрустящий яркий свет, который потребляет меньше энергии.
Самое лучшее:
По мере того, как технология становится более доступной, переход на светодиодное освещение становится проще и доступнее для всех; Первоначальные первоначальные затраты быстро компенсируются огромной экономией на счетах за электроэнергию, и, выбирая светодиодное освещение, вы активно сокращаете свой углеродный след и потребность в электроэнергии на планете.Светодиоды прохладные на ощупь, лучше переносят экстремальные температуры (как зимой, так и летом) и очень устойчивы к разрыву и поломке. В настоящее время светодиоды — это лампочки будущего, в которых нет нитей накаливания.

Видео компании

IRJET-Запрошенная вами страница не была найдена на нашем сайте

IRJET приглашает статьи из различных инженерных и технологических дисциплин для Тома 8, выпуск 4 (апрель-2021)

Отправить сейчас

---

IRJET Vol-8 Выпуск 4, Апрель 2021 г. Публикация продолжается…

Обзор статей

---

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

---

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

---

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 4 (апрель-2021)

Отправить сейчас

---

IRJET Vol-8, выпуск 4, апрель 2021 Публикация продолжается…

Обзор статей

---

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

---

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

---

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 4 (апрель-2021)

Отправить сейчас

---

IRJET Vol-8, выпуск 4, апрель 2021 Публикация продолжается…

Обзор статей

---

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

---

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

---

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 4 (апрель-2021)

Отправить сейчас

---

IRJET Vol-8, выпуск 4, апрель 2021 Публикация продолжается…

Обзор статей

---

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

---

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

---

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 4 (апрель-2021)

Отправить сейчас

---

IRJET Vol-8, выпуск 4, апрель 2021 Публикация продолжается…

Обзор статей

---

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

---

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

---

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 4 (апрель-2021)

Отправить сейчас

---

IRJET Vol-8, выпуск 4, апрель 2021 Публикация продолжается…

Обзор статей

---

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

---

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

---

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 4 (апрель-2021)

Отправить сейчас

---

IRJET Vol-8, выпуск 4, апрель 2021 Публикация продолжается…

Обзор статей

---

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

---

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

---

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 4 (апрель-2021)

Отправить сейчас

---

IRJET Vol-8, выпуск 4, апрель 2021 Публикация продолжается…

Обзор статей

---

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

---

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

---

Ac 220v 10a автоматический автоматический выключатель уличного освещения датчик фотоуправления распродажа

Способы доставки

Общее примерное время, необходимое для получения вашего заказа, показано ниже:

• Вы оформили заказ
• (Время обработки)
• Отправляем заказ
• (время доставки)
• Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваши товары могут добраться с нашего склада до места назначения.

Ниже приведены рекомендуемые способы доставки для вашей страны / региона:

Отправить по адресу: Корабль из

Этот склад не может быть доставлен к вам.

Способ (ы) доставки	Время доставки	Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Расчетные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

(PDF) Автоматическое управление уличным освещением путем обнаружения движения транспортных средств

850

Рис. 6. Настройка работы в режиме 1.

2. Режим 2:

В этом режиме, когда нет транспортных средств, уличные фонари

будут иметь очень низкую яркость. Как только автомобиль обнаружен

, блок уличных фонарей перед автомобилем загорается

. В режиме 2 светодиоды светятся с интенсивностью 10%

, когда нет автомобиля.В тот момент, когда в любом транспортном средстве между датчиками проходит

, интенсивность света увеличится до 100%

перед автомобилем, а задние огни вернутся

обратно к интенсивности 10% (первые пять светодиодов), как показано на рис. 7.

Рис. 7. Настройка работы в режиме 2.

VI. ЗАКЛЮЧЕНИЕ

Реализованная модель представляет собой менее затратный, прагматичный, экологичный

дружественный и наиболее безопасный подход к экономии энергии. Согласно статистической информации

, 35% -40% электроэнергии составляет

, в настоящее время используется национальными автомагистралями, государственными автомагистралями

и местными уличными фонарями.Первоначальные инвестиционные затраты и монтаж

могут быть недостатком, но с массовым производством модуля

общая стоимость инвестиций может быть снижена еще на

благодаря прогрессу в инновациях и технологиях, стоимость проекта может составить

. далее уменьшено. Проект охватывает

различных приложений, таких как обеспечение освещения для офиса,

здания, площадок, пешеходных дорожек и гаражей больших

торговых центров.Это также может быть использовано для безопасности

видеонаблюдения в корпоративных зданиях, бизнес-центрах, школах

,

помещениях и т. Д.

ПОДТВЕРЖДЕНИЕ

Авторы хотели бы поблагодарить Trupti V N за поддержку

при публикации этой статьи. Эта работа выполняется в

проектной лаборатории кафедры электротехники и электроники

Инжиниринг и авторы хотели бы поблагодарить всех преподавателей

членов кафедры электротехники и электроники

Инженерия и менеджмент Школы инженерии и

технологий, Джайнский университет.

ССЫЛКИ

[1] Пайал Роди, Лина Чандракар, Сэйли Гинде Сиванантам С. и

Сивасанкаран К., «Энергосбережение с использованием автоматической системы освещения

с использованием ПЛИС», Международная конференция по экологическим технологиям, 2015.

[2] Дипак Кумар Рат, «На основе Arduino: интеллектуальная система управления освещением»,

International Journal of Engineering Research and General Science Volume 4,

март-апрель, 2016.

[3] Gouthami. C, Сантош. C, А. Паван Кумар, Картик. A, and Ramya.KR,

«Проектирование и внедрение автоматической системы управления уличным освещением с использованием светозависимого резистора

», Международный журнал инженерных тенденций и

Technology (IJETT) — Том 35, номер 10 — май 2016 г.

[4] Ахмед ШарикеАнис, Ануприя, Аюши Чоудхари, Шалини Дубей и

Швета Верма, «Светодиодный уличный фонарь на солнечных батареях с автоматическим регулированием яркости

», Международный журнал инновационных исследований в области электрики, электроники,

контрольно-измерительная техника, Vol. .3, июнь 2015 г.

[5] Проф. К.Ю.Раджпут, Гаргеи Хатав, Моника Пуджари и Приянка Ядав,

«Интеллектуальная система уличного освещения с использованием GSM», Международный журнал

Engineering Science Invention, март 2013 г.

[6] С. Суганья, Р. Синдуджа, Т. Совмия и С. Сентхилкумар, «Свечение уличного фонаря

при обнаружении движения автомобиля с помощью датчика», Международный журнал

передовых исследований в области инженерии и технологий, 2014 г.

[7] Санал Малхотра1 и Шив Танежа, «Автоматический контроль яркости с использованием датчиков

LDR», Advanced Research in Electrical and Electronic Engineering,

2014.

[8] Ch Kavitha, Swathi, Satyaprakash and Vinitha, «Solar Powered LED

Уличное освещение

с автоматическим регулированием яркости », Международный журнал

Scientific & Engineering Research, июль 2016 г.

[9] Паркаш, Прабу В. и Данду Раджендра,« Интеллектуальная система уличного освещения

на основе Интернета вещей » для умного города », Международный журнал

Инновационные исследования в области науки и техники, май 2016 г.

Уличный свет, который загорается при обнаружении движения транспортных средств

В настоящее время системы уличного освещения в промышленных или городских районах стремительно развиваются. Важными соображениями в области различных технологий, таких как электрика и электроника, являются экономическая эффективность, автоматизация и энергопотребление. Для обслуживания и управления системами освещения разработаны различные системы уличного освещения. Эти системы освещения используются для контроля и снижения потребления энергии. В этой статье показан уличный фонарь, который загорается при обнаружении движения автомобиля.Управление уличным освещением — одна из самых развивающихся систем в Индии для экономии энергии.

Уличный фонарь, который загорается при обнаружении движения транспортных средств

Обычно система управления уличным освещением представляет собой простую концепцию, которая использует транзистор для включения в ночное время и выключения в дневное время. Весь процесс может быть выполнен с помощью датчика, а именно LDR (светозависимый резистор). В настоящее время сохранение энергии является важной частью, и с каждым днем ​​энергетические ресурсы сокращаются.Таким образом, наши следующие поколения могут столкнуться с множеством проблем из-за нехватки ресурсов. Эта система не требует ручного управления для включения / выключения уличных фонарей. Система уличного освещения определяет, нужен свет или нет.

Уличный фонарь, который загорается при обнаружении движения транспортного средства

Уличный фонарь, который светится при обнаружении движения транспортного средства

Предлагаемая схема построена на микроконтроллере ATmega, микросхеме DS1307, LDR, ЖК-дисплее, датчике PIR, массиве светодиодов. Эта схема очень полезна в нашей повседневной жизни, такой как шоссе, уличные фонари в реальном времени, парковки, рестораны и отели.

Уличный фонарь, который загорается при обнаружении движения автомобиля.

Принцип работы этой схемы заключается в том, что когда свет падает на резистор, зависящий от света, его сопротивление уменьшается, что приводит к увеличению напряжения на выводе 2 микросхемы 555. В эту микросхему 555 встроен компаратор, который связывает напряжение i / p с контакта 2 микросхемы и 1/3 напряжения источника питания. Когда i / p падает ниже 1/3, тогда o / p фиксируется на высоком уровне, в противном случае — на более низком.

Уличный свет, который загорается при обнаружении движения транспортного средства Проект

Этот проект используется для обнаружения движения транспортного средства по автомагистралям или дорогам, чтобы включать свет, когда транспортное средство идет впереди огней, и выключать светящийся свет, когда автомобиль уходит из-под огней. Используя этот проект, мы можем сэкономить энергию.

Уличный фонарь, который светится при обнаружении движения. Блок-схема от Edgefxkits.com

В ночное время все огни на шоссе остаются включенными всю ночь, поэтому потери энергии будут высокими, когда нет движения транспортных средств.Этот проект дает решение для экономии энергии. Это достигается за счет обнаружения приближающегося транспортного средства путем включения уличных фонарей. Когда автомобиль удаляется от уличного фонаря, свет выключается. Если на дороге нет транспортных средств, все фары погаснут.

Инфракрасные датчики размещаются на каждой стороне дороги, которые используются для обнаружения движения транспортного средства и отправки логических сигналов на микроконтроллер (серия AT89S52) для включения / выключения светодиодов на определенном расстоянии.Таким образом, такой способ динамического включения и выключения уличных фонарей помогает снизить энергопотребление.

Уличный фонарь, который светится при обнаружении движения транспортного средства. Проектный комплект от Edgefxkits.com

Источник питания этого проекта состоит из понижающего трансформатора, который понижает напряжение с 230 В до 12 В переменного тока. Он преобразуется в постоянный ток с помощью мостового выпрямителя. Конденсатор используется для удаления пульсаций с помощью емкостного фильтра, а затем он регулируется до + 5 В от 12 В с помощью регулятора напряжения 7805 IC, который является обязательным для микроконтроллера, а также для других компонентов.

Кроме того, этот проект можно расширить, используя подходящие датчики для обнаружения неисправности уличного фонаря, а затем отправив SMS в отдел управления через модем GSM для соответствующих действий.

Используя этот проект, можно сэкономить много энергии. В предлагаемой системе вместо других ламп используются светодиоды. Проект специально разработан для уличного освещения в отдаленных сельских и городских районах, где порой мало транспорта. Система является многоцелевой, расширяемой и полностью изменяемой в соответствии с потребностями пользователя.

Применение этого уличного фонаря, который светится при обнаружении движения транспортных средств, в основном включает в себя шоссе, уличные фонари в реальном времени, гостиницы, парковки и рестораны и т. Д. Преимущества: низкая стоимость, больший срок службы и экономия энергии.

Таким образом, речь идет о уличном фонаре, который загорается при обнаружении цепи движения автомобиля и его работе. Мы надеемся, что вы лучше понимаете эту концепцию информации, которую мы дали выше. Кроме того, любые вопросы по этой теме или проектам на основе микроконтроллеров, пожалуйста, дайте свои ценные предложения, комментируя в разделе комментариев ниже.

Автоматические уличные фонари с использованием кода датчика PIR и принципиальной схемы

(Последнее обновление: 9 апреля 2021 г.)

Автоматические уличные фонари. В сегодняшнем руководстве вы узнаете, как создать автоматическую систему управления уличным освещением, используя только датчик PIR. Датчик PIR — один из наиболее часто используемых датчиков для обнаружения движения. Вы также можете использовать лазерную систему обнаружения автомобилей. Но я буду использовать датчик PIR. Это вторая часть системы парковки автомобилей.

Первая часть была основана на системе мониторинга парковочных мест с помощью инфракрасных датчиков и компьютерном приложении, разработанном на vb.net. «Посмотрите этот учебник»

Несколько месяцев назад я загрузил два руководства по датчику PIR. В первом уроке я рассмотрел все основы, включая распиновку, назначение переменных резисторов и то, как использовать датчик PIR с Arduino.

Во втором уроке я использовал этот ИК-датчик с модулем GSM SIM900A и разработал систему безопасности.Ссылки даны в описании на случай, если вы захотите посмотреть эти уроки.

В этом руководстве мы не используем Arduino или какой-либо другой микроконтроллер. Мы будем использовать только датчик PIR для управления уличным освещением. В этом руководстве рассматривается

1. изготовление
2. Описание схемы
3. Интерфейс и, наконец,
4. Тестирование

Ссылки для покупок на Amazon:

Миниатюрный датчик Pir:

Датчик PIR Arduino:

Суперяркие светодиоды:

Адаптер постоянного тока 5 В, 2 А

2n2222 NPN транзистор

LM7805 Регулятор напряжения:

1n4007 диод:

10к Резистор:

2n2222 NPN транзистор

12V SPDT реле:

Одноканальный релейный модуль:

Адаптер 12 В:

Прочие инструменты и компоненты:

Лучшие датчики Arduino:

Супер стартовый набор для начинающих

Цифровые осциллографы

Переменная поставка

Цифровой мультиметр

Наборы паяльников

Малые переносные сверлильные станки для печатных плат

* Обратите внимание: это партнерские ссылки.Я могу получить комиссию, если вы купите компоненты по этим ссылкам. Буду признателен за вашу поддержку!

Принципиальная схема системы автоматического управления уличным освещением:

Это стабилизированный блок питания 5В на базе регулятора напряжения LM7805. Этот источник питания будет использоваться для питания модуля датчика PIR. J1 — гнездовой разъем питания постоянного тока. Конденсатор 10 мкФ подключен к входу регулятора напряжения 7805.Другой конденсатор 10 мкФ подключен к выходной стороне регулятора напряжения. Резистор на 330 Ом соединен последовательно со светодиодом на 2,5 В. Это токоограничивающий резистор.

Провод от выхода регулятора напряжения подсоединяется к выводу Vcc модуля датчика PIR, также убедитесь, что вы соединяете заземление регулятора напряжения с землей модуля датчика PIR. Вывод Out датчика PIR соединен с базой NPN-транзистора 2n2222 через резистор 10 кОм.эмиттер NPN-транзистора 2n2222 соединен с землей, в то время как сторона коллектора соединена с одной стороной катушки реле, а другая сторона катушки реле соединена с напряжением 12 вольт.

Это еще один регулируемый источник питания 5 В, аналогичный описанному. Эти 5 вольт будут использоваться для включения светодиодов белого цвета. Эти 5 вольт передаются на светодиоды через это реле. Резисторы на 330 Ом подключены к анодным сторонам всех светодиодов. При этом катодные стороны всех светодиодов соединены с землей.Когда датчик PIR обнаруживает какое-либо движение, реле включается, поэтому общий контакт реле будет соединен с нормально разомкнутым контактом, который соединяет 5 вольт с анодной стороной светодиодов, и поэтому светодиод загорается.

Схема драйвера реле просто состоит из NPN-транзистора 2n2222 и резистора 10 кОм.

Подключение уличных фонарей :

Полную информацию о проектировании и изготовлении модели смотрите в видео-руководстве, приведенном в конце этой статьи.

Смотреть видеоурок:

Проект, связанный с ПИР:

Как сделать самодельный светильник с датчиком движения | Датчик освещенности PIR | Автоматический выключатель света

GSM сигнализация с использованием Arduino и датчика PIR

Arduino Система камеры видеонаблюдения для обработки изображений с использованием VB.
