Прикладная наука не стоит на месте. Благодаря этому наша жизнь становится комфортной и безопасной. Так в быту появляются новые приборы и гаджеты, усовершенствуются старые. Они становятся компактными, универсальными и стремительно избавляются от проводов. Аналогично дело обстоит и с дверными звонками. Сейчас уже никого не удивишь звонком со множеством мелодий, с хорошим качеством звука или имитирующим голос человека.
А вот беспроводной радиозвонок – это новый продукт на рынке. Тем не менее, с каждым днем его популярность только растет. Связанно это, прежде всего, с тем, что его легко установить и при этом не придется прокладывать провода и сверлить стены. Это важно, когда он установлен на тамбурной двери или на калитке частного дома.
Дверной звонок беспроводного типаТак в чем же секрет такого уникального устройства. Как говорят, все гениальное – просто. Достаточно заглянуть под его корпус, чтобы убедиться в этом.
[adinserter block=»1″]
Схемы беспроводного звонка
Радиозвонки отличаются друг от друга набором функций, радиусом действия или источником питания. Схожи они в одном – есть приемник и передатчик сигнала. В качестве источника выступает кнопка, а в качестве приемника устройство с музыкальным чипом, антенной и динамиком. Рассмотрим подробнее, в чем принципиально выражается схема беспроводного дверного звонка.
Примерный вид микросхем передатчикаКак видно на схеме передатчик состоит из генератора высокой частоты, усилителя-преобразователя, трех транзисторов и источника питания. В качестве источника питания используется батарейка на 12 вольт.Частота передачи сигнала на приемник составляет 433 МГц. Антенны как таковой здесь нет. В качестве нее выступают два контура, которые подключены параллельно. Таким образом, нехитрая микросхема позволяет передавать сигнал на 50 метров и более.
Общий вид микросхем приемникаУстройство приемника довольно простое. В его основе – один транзистор.
По такому принципу устроены большинство микросхем передатчика и приемника звонков китайского производства.
Для сравнения рассмотрим схемы китайских проводных дверных звонков. Основное отличие – это наличие антенн и способ передачи сигнала от передатчика к приемнику.
Схема проводного китайского звонкаСамодельный звонок беспроводного типа
Рассмотрим одну из самодельных микросхем беспроводного аналога подобного устройства. В основном принципе работы они похожи, но есть некоторые отличия. Основным отличием становится частота, на которой сигнал передается с передатчика на принимающее устройство – 87.9 МГц. Само устройство состоит из следующих основных модулей:
- Схемы управления,
- Звукового чипа,
- Передатчика,
- Источника питания.
[adinserter block=»2″]
Рассмотрим каждый элемент схемы более подробно.

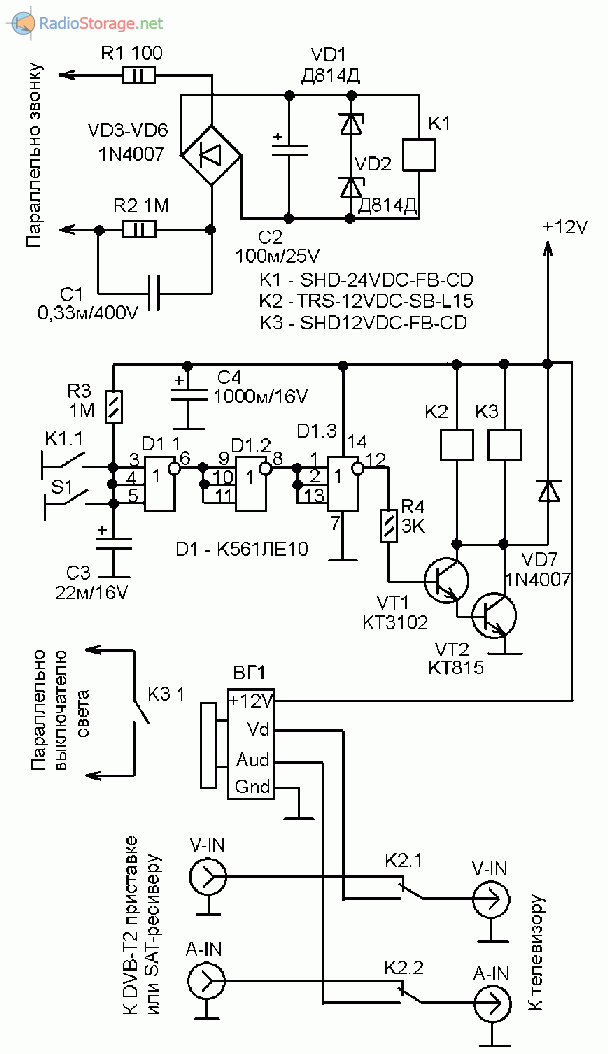

Схема самодельного дверного радиозвонка.Управление устройством осуществляется посредством кнопки S1. По сути, она запускает музыкальный чип и таймер передатчика. Когда она находится в нажатом состоянии на выводы 6 и 13 идет напряжение. Также здесь присутствует микросхема на резисторе R2 и двух диодах VD1 и VD2. Она лимитирует верхнее значение напряжения на выводах 6 и 13. Это необходимо, так как микросхемы УСМ и К561 отличаются логическим уровнем. Само устройство управления применяется на основе микросхемы D1. Она играет роль таймера, который включает передатчик на несколько секунд, после того как нажата кнопка S1.
Посредством элементов D1.1 и D1.2 генерируется одиночные положительные импульсы. Их длительность напрямую связана с постоянной времени в цепи С1-R4 (беря во внимание значения, указанные на схеме, можно сказать, что длительность импульсов порядка двадцати секунд). Импульс меняет полярность, попадая на инвертор D1.
3, и далее идет на ключ VT1. Источник питания бестрансформаторного типа, а установленный конденсатор C5 гасит излишнее напряжения.
Важно! В этой схеме полярные конденсаторы применяются электролитического типа, C11 и С12 – керамические, остальные же — любые. Необходимо, чтобы все конденсаторы имели напряжение не меньше 16V, а для C5 – минимум 300V. Катушки L1 и L2 обматываются тонким проводом: на первую – 6 витков, на вторую – два. Обе они бескаркасные, а внутренний диаметр — семь миллиметров.
Для звукового чипа используется микросхема УМС8-08. Она воспроизводит 8 различных звуков, заложенных в нее. Выбор мелодий осуществляется перелистыванием, посредством S1. Если же пустить выходные импульсы с микросхемы D2 через транзисторный ключ VT2 на трансформатор T1 с конденсатором C10, а затем на динамик, то звучание сигнала будет мягким и приятным для слуха (исчезнут высокие и резкие звуки).
В качестве антенны используют кусок провода. Будет достаточно длины не более метра.
С подобной антенной устройство передает сигнал от передатчика к приемнику на расстояние до ста метров.
Теперь необходимо настроить устройство. Первым делом проверяется источник питания. Далее проверяют правильность работы звукового чипа. Если все работает, то переходят к настройке передатчика. На время проводком замыкается VT1 и эммитер. Сам приемник устанавливается на указанной выше частоте. С помощью настройки С11 и С12 добиваемся уверенного приема на максимальной дальности. Благодаря резистору R8 устанавливаем модуляцию для лучшего звучания приемника. Затем перемычка убирается и настраивается таймер на D1. Для этого кратковременно нажимают кнопку S1. При этом передающее устройство включается и работает несколько секунд. Если этот временной промежуток слишком мал или, наоборот, слишком велик, то его изменяют с помощью подбора R4 и C1.
Таким образом, имея минимальные знания и закупив все необходимое в ближайшем магазине радиотоваров, можно сделать надежный звонок своими руками.
Не менее интересная информация о типах электрических звонков
Звонок из ненужных приборов
Если у вас имеется старый телефон или сломанная компьютерная мышь и их ремонт нецелесообразен, то они пригодятся, если вы решите сделать собственный беспроводной звонок на дверь. Рассмотрим вариант изготовления подобного устройства из мыши:
- Из корпуса удаляются все внутренности кроме контактных кнопок.
- На плате две клавиши соединяются со звонковым устройством, а оставшиеся части убираются.
- Колесико разрезается пополам и одна часть вклеивается обратно.
- На плате пульта к звуковой кнопке припаивается витая пара. Она соединяет кнопку с клавишами мышки.
- Припаиваем оставшиеся концы к контактам клавиш – один к крайнему, второй к любому из оставшихся двух.
- Последний контакт из трех соединяется проводом с противоположным. Таким образом будут срабатывать обе кнопки.
Оригинальный звонок готов.
youtube.com/embed/J6KY2NuUv9A» frameborder=»0″ allowfullscreen=»allowfullscreen»/>Схема подключения дверного звонка
В настоящее время существует множество различных моделей дверных звонков, с разнообразным принципом работы и потребительскими характеристиками. При этом используются совершенно различные схемы подключения и соответственная проводка под них.
Чаще всего звонок выбирается под уже существующие условия установки (под определенную схему подключения), созданные в квартире. В случае же ремонта, когда имеется возможность прокладывать новую электропроводку, можно выбирать тип используемого электрозвонка.
По способу управления все дверные звонки можно разделить на два типа:
— Дверной звонок электрический проводной
— Дверной звонок беспроводной (дистанционный)
Питание дверных звонков может быть, как автономным (звонки работают от аккумуляторов или батареек), так и стационарным (дверные элетрозвонки подключаются к квартирной сети 220в).
Выбор в пользу того или иного типа звонка, зависит от существующих условий для его подключения, а именно того, какая выполнена проводка. Ведь обычно, главный блок звонка расположен внутри помещения, а управляющая кнопка снаружи, при этом между ними должна быть обеспечена связь.
Давайте рассмотрим подробнее схему подключения проводного дверного звонка, а также дистанционного (беспроводного).
Самый распространенный тип звонков, который встречается повсеместно, это проводные электрические дверные звонки. Используются уже очень давно и получили заслуженную популярностью за свою простоту и надежность. Даже сформирован стандарт электропроводки при строительстве, именно для подключения такого типа звонков.
Покупая квартиру в новостройке, вы обязательно обнаружите у входной двери кнопку, а внутри, чаще всего над дверью, электрическую розетку. Эта розетка именно для подключения звонка, другие приборы работать правильно от нее не будут, чтобы узнать почему, необходимо разобраться в принципе работы проводного дверного звонка.
Принцип действия проводного дверного звонка
Принцип работы дверного звонка, думаю, всем известен, а именно при нажатии на кнопку звонка, раздается сигнал. Чтобы реализовать такую логику работы, было применено гениальное и одновременно простое решение, схема подключения скопирована со схемы подключения простого выключателя.
Ниже представлена общая схема домашней электрики при подключении дверного звонка.
Как вы можете видеть, основные отличия заключается в том, что вместо выключателя используется кнопка, а вместо светильника – электрозвонок. Никаких сложностей во время прокладки проводов для дверного звонка у вас возникнуть не должно.
Схема подключения проводного дверного звонка
Вот так выглядит стандартная схема подключения проводного дверного звонка, будь то электромеханический или электронный звонок.
Как вы видите, схема точно повторяет стандартную схему подключения выключателя.
А именно к звонку подводится ноль, а фаза идет на клавишу, которая так же связана с дверным звонком. Иными словами, в кнопке происходит разрыв фазы, при этом нажимая клавишу вы замыкаете электрическую цепь и звонок издает сигнал. Если такой проводной звонок подключить в обычную розетку 220в, он будет звонить до тех пор, пока подается электричество.
Проводным, такой тип дверных звонков, называется за способ связи с управляющей кнопкой. Если же клавиша со звонком не связана напрямую проводами, такой тип дверных звонок называется беспроводным или дистанционным.
Управляющая кнопка беспроводного дверного звонка связана с главным блоком не проводами , а по радио каналу. Обычно имеет собственное автономное питание (батарейку или аккумулятор). Основная же часть звонка, база которая находится внутри помещения, чаще всего включается в обычную розетку 220в квартирной сети. При этом электрическая вилка нередко является частью корпуса, и установка электрозвонка сводится лишь к включению в розетку.
В условиях, когда не проложено совершенно никаких коммуникаций и не видно способов для подключения, беспроводной дверной звонок единственный возможный вариант. Часто и блок звонка, и кнопка могут быть совершенно автономны (работают от батареек или аккумуляторов). Для самостоятельной установки, такие звонки, не требуют никаких специальных навыков. Достаточно просто закрепить их на стене, при этом можно обойтись лишь двухсторонним скотчем.
Главным минусом беспроводных звонков является необходимость периодической замены элементов питания.
Создание схемы беспроводного дверного звонка
Вы здесь: Главная / Схемы передатчика / Создание схемы беспроводного дверного звонка Дверные звонки постепенно устаревают и заменяются усовершенствованными беспроводными дверными звонками, которые легче установить из-за их простой настройки. В следующем посте обсуждается простая схема беспроводного дверного звонка, которую можно построить дома.
Автор и прислал: Mantra
Исходная схема, которую мы собираемся исследовать, имеет кварцевый резонатор 32 кГц для воспроизведения тона, что означает, что приемник не может ложно сработать.
Возможно, каждые 2 минуты в коммерческих цепях RX-3 возникают сбои, это может быть связано с тем, что микросхема определяет частоту 1 кГц или 250 Гц от возмущения окружающей среды, полученного радиочастотным транзистором, чтобы включить выход.
Именно поэтому чип приемника RX-3 не заслуживает доверия. Частоту 32 кГц гораздо лучше идентифицировать, потому что она не дребезжит из-за резонанса окружающей среды.
Функциональность цепи 303 МГц была рассмотрена в этом проекте БЕСПРОВОДНОЙ ДВЕРНОЙ ЗВОНОК.
Мы не будем рассказывать, как работает схема, но объясним важность некоторых компонентов и то, как они влияют на диапазон.
Схема передатчика и приемника беспроводного дверного звонка представлена ниже:
Все транзисторы 2N3563, U-образная катушка представляет собой один полувиток с медным проводом диаметром 1 мм и диаметром 5 мм
Наиболее важным компонентом является транзистор.
Отличный транзистор имеет решающее значение в ВЧ-фазе, и японские транзисторы, несомненно, подходят для этой цели.
Транзистор, используемый в генераторе на 303 МГц, имеет оптимальную частоту для работы на частоте 1000 МГц, и, скорее всего, здесь коэффициент усиления равен «1», поэтому мы хотели бы, чтобы транзистор имел уникальный коэффициент усиления на частоте 300 МГц.
Транзистор BC 547 не будет работать на этой частоте, поэтому сейчас мы рассмотрели хороший выбор 2N 3563, который может быть недорогим и позволяет работать на частотах до 1000 МГц. требования к этим транзисторам:
ПЕРЕДАТЧИК 303 МГц с использованием микросхемы 4049
Следующая схема работает с использованием микросхемы CD 4049 для создания частоты 32 кГц и четырех параллельных затворов для включения и выключения транзистора генератора с частотой тона.
Отдельный затвор вряд ли будет обладать достаточной производительностью, чтобы присосать эмиттер к земле, тем не менее, 4 затвора, безусловно, обеспечат эмиттер в непосредственной близости от шины 0 В.
Не должно быть именно 0v, так как 6p не оказывает прямого влияния на поддержание колебаний.
IC имеет 6 вентилей на тот случай, если вход, вероятно, находится выше середины шины, выход переходит в НИЗКИЙ уровень.
Каждый раз, когда входное значение немного ниже середины рельса, выходное значение становится ВЫСОКИМ. Промежуток между обнаружением минимума и максимума может быть невелик, и гейт, безусловно, улавливает приемы, называемые «аналоговыми сигналами».
Однако для запуска цепи генератора между выходом и входом устанавливается резистор.
Это, вероятно, будет генерировать колебание на максимальной частоте для гейта примерно от 500 кГц до 2 МГц..
Все транзисторы 2N3563, U-образная катушка представляет собой один полувиток с использованием медного провода диаметром 1 мм и диаметром 5 мм. бой» происходит между передачей, исходящей от 1М, и частотой повторения, передаваемой кристаллом.
Учитывая, что кристалл обладает пониженным импедансом по сравнению с 1M, он выполняет более существенный сигнал на вход 11 вместе с функцией 2 вентилей на частоте кристалла.
Точные характеристики того, как прием от кристалла обгоняет сигнал, подаваемый обратно от резистора 1 МОм, не критичны, несмотря на это, если вы можете наблюдать, как первый затвор начинает повышаться по частоте с нуля каждый раз, когда сигнал достигает 32 кГц, он начинает инициализировать кристалл, который, в свою очередь, направляет сигнал на обратную сторону и на входной контакт первого затвора.
Каждый передатчик выдает одинаковые результаты, несущая 303 МГц с модуляцией 32 кГц (частота — несмотря на то, что мы не можем воспринимать звук на этой частоте). Каждый обладает соответствующим спектром.
Кроме того, катушка генератора является излучателем сигнала, а индуктор 1,5 мкГн на «центральном отводе» катушки часто достигает 10 мкГн или всего 1,5 мкГн с минимальной дисперсией на выходе.
Частоту, возможно, придется немного перенастроить, если катушка индуктивности будет изменена.
Мы переделали его на сорокавитковую воздушную катушку, работающую с проводом .
25 мм на каркасе 2 мм. Это увеличило расстояние на один метр.
Характеристики индуктора
Катушка с шестьюдесятью витками увеличила дальность действия еще на 3 метра, после чего она увеличила влияние антенны. На паре фотографий ниже показано расположение воздушных индукторов.
40-витковая катушка, заменяющая катушку индуктивности 1,5 мкГн. Катушка с шестьюдесятью витками, увеличенная для увеличения дальности действия беспроводного передатчика
Все транзисторы 2N3563, катушка антенны состоит из 2,5 витков медного провода диаметром 1 мм на 5-миллиметровом сборочном блоке с переменным сечением
ПРИЕМНИК 303 МГцСледовательно, этот дверной звонок дешевле 8 долларов США. приобрести компоненты самостоятельно дешевле, чем это, невозможно.
Схемы такого рода создают прекрасную основу для исчерпывающего изучения. Можно исследовать ВЧ-сторону цепи, не говоря уже о сегментах с высоким импедансом.
Каждый гейт обеспечивает чрезвычайно высокий коэффициент усиления, и при подаче 1M от выхода на вход гейт сохраняется в состоянии стимуляции, колеблясь на частоте около 500 кГц, если никакие другие части не охватывают гейт для управления частотой.
Это можно сформулировать так, чтобы сохранить динамику строба, чтобы обеспечить обработку самого слабого сигнала.
Когда дело доходит до затвора между контактами 13 и 12, конденсатор 1n между входом и землей значительно снижает частоту, в дополнение к влиянию резистора 2n2 и 5k6.
2-й и 3-й гейты сразу улучшают амплитуду сигнала и никогда не выносят какой-либо конкретный вариант устранения нежелательных приемов.
Следствием является полная амплитуда сигнала на левой стороне кристалла вместе со всеми разновидностями хэш-сигнала и помехами фона, а затем, кроме сигнала с коэффициентом 32 кГц, он не начнет колебаться, а правая сторона будет нет приема.
Кристалл — это элемент, который выполняет почти всю «работу по обнаружению», а также предотвращает вводящую в заблуждение активацию, потому что он волшебным образом улавливает сигнал 32 кГц из «хэша» и обеспечивает чрезвычайно чистую передачу на транзистор для глубокого усиления.
Этот прием усиливается в сочетании с полным рельсом, а также заряжает электролит для активации аудиочипа.
О компании Swagatam
Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете взаимодействовать через комментарии, я буду очень рад помочь!
Беспроводной дверной звонок с использованием модуля приемника и передатчика 433 МГц
by Shagufta Shahjahan
17 562 просмотра Иногда вы сидите на заднем дворе своего дома и не слышите, что кто-то постоянно звонит в дверь. Однако ждать своего гостя у дверей несколько минут становится довольно неловко. Чтобы избежать этой ситуации, я собираюсь дать вам подробное пошаговое руководство «Простой беспроводной дверной звонок с использованием модуля приемника и передатчика 433 МГц».
При каждом нажатии дверного звонка модуль-передатчик посылает сигнал на модуль-приемник. Поэтому модуль приемника активирует подключенный к нему зуммер. Схема приемника и передатчика подключается по беспроводной сети.
Аппаратные компоненты
Следующие компоненты необходимы для изготовления цепи беспроводного дверного звонка
Для цепи передатчика| Серийный номер | 90 127 КомпонентыЗначение | Кол-во | |
| 1 | Передатчик | 433 МГц | 1 |
| 2 | 901 27 Медная катушка для антенны15–20 витков | 1 | |
| 3 | Кнопка | – | 1 |
| 4 | Литий-ионный аккумулятор | 3,7 В | 1 |
9 0013 Для цепи приемника
| Серийный номер | Компоненты | Значение | Кол-во |
| 1 | Приемник | 433 МГц | 1 | 9 0135
| 2 | Медная катушка для антенны | 15–20 витков | 1 |
| 3 | Светодиод | – | 1 |
| 4 | Зуммер | – | 1 |
| Литий-ионный аккумулятор | 3,7 В | 1 |
Конструкция схемы
Шаг № 01 Для схемы передатчика подключите передатчик 433 МГц к печатной плате.
Подключите антенну к передатчикам 433 МГц.
Шаг № 03Теперь подключите кнопку к цепи приемника.
Шаг № 04Для схемы приемника установите приемник 433 МГц на печатной плате.
Шаг № 05Подключите антенну к приемнику 433 МГц,
Шаг № 06Теперь подключите положительный вывод светодиода к обоим контактам данных модуля приемника, пока отрицательный вывод находится на земле.
Шаг № 07Теперь соедините положительную клемму зуммера с обоими контактами данных модуля приемника и отрицательной клеммой на земле.
Шаг № 08Питание приемника и передатчика от литий-ионных аккумуляторов на 3,7 В.
Работа цепи
Работа цепи беспроводного дверного звонка довольно проста для понимания. Цепь приемника получает сигнал от модуля передатчика и аналогичным образом активирует зуммер.
