Железобетон – это композиционный строительный материал, в котором соединены в единое целое бетон (матрица) и стальная арматура.

Бетон обладает способностью, присущей большинству искусственных и природных каменных материалов: хорошо работать на сжатие, но плохо сопротивляется растяжению. Так, прочность бетона при растяжении составляет всего лишь около 1/10-1/17 его прочности на сжатие. Поэтому растянутую зону конструкций армируют стальной арматурой, которая воспринимает растягивающие напряжения. Совместной работе бетона и стальной арматуры способствует хорошее сцепление между ними и близость температурного расширения; бетон к тому же защищает арматуру от коррозии.

Железобетонные конструкции изготовляют с обычной и предварительно наряженной арматурой.

Основная идея предварительного напряжения железобетонных конструкций заключается в том, что при изготовлении бетон искусственно обжимается. Благодаря этому бетон растягивается только тогда, когда будут преодолены созданные обжатием сжимающие напряжения. Если они превосходят растягивающие напряжения от нагрузки, то можно избежать образования трещин в бетоне.

Предварительно напряженные железобетонные конструкции более эффективны, чем обычные. В них полнее используется несущая способность арматуры и бетона, поэтому уменьшается масса изделия. Вместе с тем предварительное обжатие препятствует образованию трещин в растянутой зоне.

— подробно узнать о всех работах, выполняемых в составе обследования, можно в разделе: «Обследование конструкций, помещений, зданий, сооружений, инженерных сетей и оборудования.»

Железобетонные конструкции подразделяют на сборные и монолитные. Сборные железобетонные конструкции монтирую на строительной площадке из отдельных элементов, изготовленных на заводах и полигонах. Монолитные железобетонные конструкции бетонирую на месте строительства.

Железобетон был изобретен во Франции в
середине прошлого века и начали его применять в сборном варианте – небольшие
изделия простого сечения: перемычки оконных проемов, балки, плиты перекрытий.
Но затем широко железобетонные конструкции стали применяться в монолите.
Впервые железобетон в России применили в 1891 г. на строительстве торговых
рядов в Москве (переходные мостки в здании ГУМа). С конца 20-х годов у нас на
стройках использовали как монолитный, так и сборный железобетон.

— подробно узнать о всех работах, выполняемых в составе исследований и экспертизы, можно в разделе: «Исследование конструкций и материалов. Экспертиза деталей, изделий, узлов, элементов и пр.»

С конца 50-х годов преимущественное развитие получил сборный железобетон, по всей стране были построены специальные заводы по производству различных бетонных и железобетонных изделий и конструкций, иногда в ущерб развития монолитных конструкций. В западных странах предпочтение всегда отдавалось монолитному строительству. В последние годы в Росси применение монолитного железобетона значительно расширилось.

Авторы: редакционная статья ТехСтройЭкспертизы

Техническая строительная экспертиза

Узнать стоимость и сроки online, а также по тел.: +7(495) 641-70-69; +7(499) 340-34-73; e-mail: [email protected]

Типы железобетонных конструкций: особенности и основные виды

Содержание

1 Особенности конструкций
2 Основные виды конструкций
- 2.1 Панели
- 2.2 Фермы
- 2.3 Балки и ригели
- 2.4 Сваи
- 2.5 Стойки
- 2. 6 Колонны
- 2.7 Объемные блоки
- 2.8 Санитарно-технические кабины
3 Вывод

Строительство современных объектов не обходится без конструкций из железобетона. У таких сооружений много плюсов. Железный остов со всех сторон защищен бетоном, который имеет длительный срок работы и не боится ни дождя, ни снега, ни жары, ни мороза. Железо плюс бетон – отличный тандем! Железобетонные изделия консолидируют как при растяжении, сжатии и сгибании, так и во время скручивания, срезания. Металлокаркас помогает добиться устойчивости, прочности и твердости сооружения, служит для уменьшения размеров и веса устройства. Применяя различные технологии, изготавливают монолитные, сборные, сборно-монолитные бетонные и железобетонные конструкции с ненапрягаемой и напрягаемой арматурой.

Особенности конструкций

Железобетонная конструкция нашла применение в строительстве жилых зданий, производственных сооружений и инженерных построек. Наиболее часто применяют сборный железобетон, но встречается монолитный и сборно-монолитный. Чтобы получить изделие наименьшей массы, насколько это позволяет технология, снизить расходы на оплату труда и материалы, для железобетонных конструкций применяют качественный бетонный раствор и арматуру высокой прочности.

Основные виды железобетонного изделия применяются в строительстве, где температурный режим не превышает пятидесяти градусов по Цельсию и не опускается до минус семидесяти градусов. Железобетонными конструкциями пользуются чаще стальных или каменных в случае возведения следующих объектов:

аэродромы;
атомные реакторы;
бункера;
дымовые трубы большой высоты;
различные массивные сооружения;
здания складского назначения;
дороги;
фундаменты;
морские сооружения;
заводские постройки.

Часто ЖБИ являются основой конструкций промышленных объектов и жилых домов.

В железобетонных конструкциях следующие преимущества:

прочность, которая со временем только увеличивается;
долговечность;
стойкость к воздействию огня;
относительно допустимая цена;
возможность собственноручного изготовления;
стойкость к сейсмической активности;
возможность железобетона принимать различные архитектурные формы.

К недостаткам относятся:

образование трещин;
большой вес;
требуется дополнительное утепление;
теплопроводность.

Вернуться к оглавлению

Основные виды конструкций

По типу изготовления различают:

Сборные. Имеют большую популярность за счет максимально механизированного строительства.
Монолитные. Применяют в строительстве монолитных сооружений, например, гидротехнических построек, тяжелых фундаментов.
Сборно-монолитные. Сборно-монолитные элементы соединяются как бетоном, так и сваркой.

По сфере использования бывают:

для жилых домов;
для промышленных построек;
для общественных зданий и сооружений.

Изделия из железобетона могут быть: ненапряженные и предварительно напряженные. Наиболее популярные ЖБИ, которые используют для строительства:

панелей;
фундаментов;
балок;
плит перекрытий.

Вернуться к оглавлению

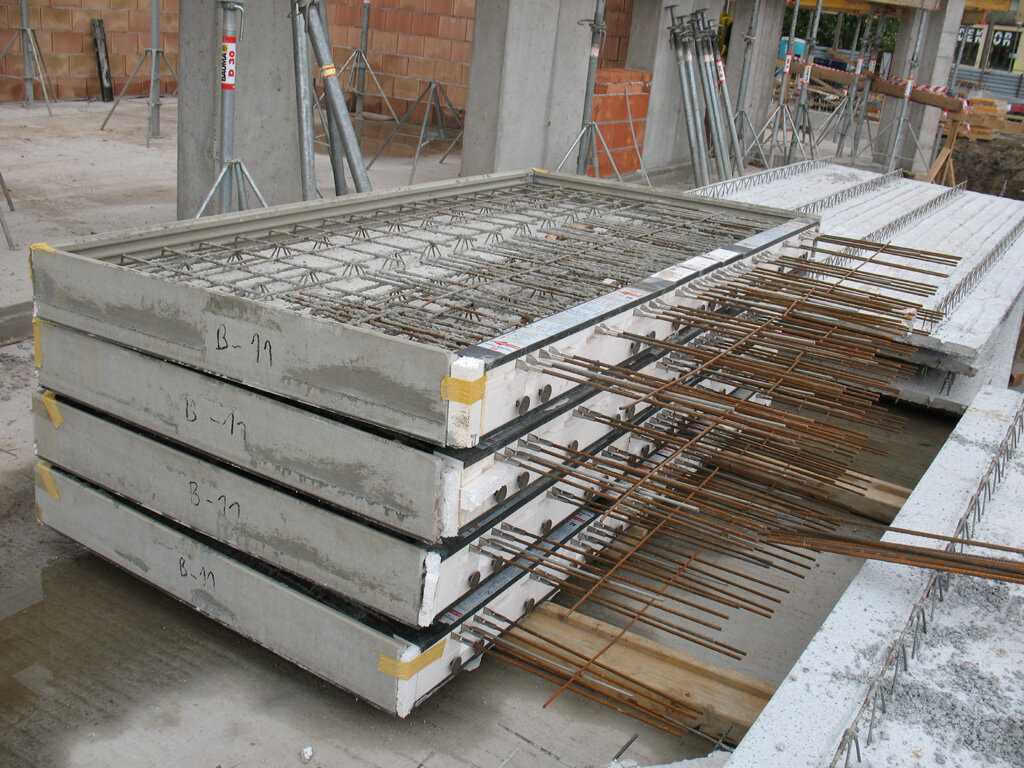

Панели

Распространенным видом железобетонных конструкций являются панели, которые используются в строительстве зданий и сооружений жилищного и промышленного назначения. Панель имеет плоскую прямоугольную форму, в которой могут быть проемы для дверей и окон, также – выступы для подоконников.

При перевозке панелей их устанавливают в вертикальном положении под наклоном в десять градусов. Транспортируя сразу несколько панелей, нужно исключить их соприкосновение, поэтому между ними прокладывают подкладки.

Вернуться к оглавлению

Фермы

Железобетонные фермы используют для перекрытий в производственных сооружениях и культурных зданиях. Имеют вид плоской прямоугольной конструкции с решетками. При транспортировке изделий им придают вертикальное положение.

Фермы из железобетона имеют высокую прочность, жесткость, отличаются противопожарными свойствами и морозостойкостью. Производятся изделия из тяжелого, легкого или конструкционного бетона, в основном это аглопоритобетон и керамзитобетон. Применяя железобетонную ферму, следует тщательно подойти к ее установке. Проводят точный расчет несущей способности постройки. Проверяют качество элементов, размеры и готовят место опоры.

Вернуться к оглавлению

Балки и ригели

Ригель железобетонный.

Балки и ригели нашли применение в строительстве фундаментов и покрытий, они выступают в роли несущих элементов для монтажа крановых механизмов. Балки производят односкатными, 2-скатными или прямоугольными. В процессе транспортировки балки ригели устанавливают в транспортное средство вертикально. Для опоры балок и ригель используют подкладки, установленные под нижнюю плоскость изделий. В зависимости от длины конструкции определяется расстояние между подкладками. Сбоку балок и ригелей проводят крепление по всей их высоте. Перевозка балок допускается только в вертикальном положении, горизонтальная транспортировка запрещена, так как существует риск разрушения изделий. Транспортируя одновременно несколько элементов, между ними прокладывают разделители толщиной больше десяти сантиметров.

Вернуться к оглавлению

Сваи

Железобетонную конструкцию в виде свай используют для оснований промышленных и жилых сооружений. Сваи применяют для возведения конструкций на неустойчивых грунтах. При транспортировке свай им придают горизонтальное положение, обеспечивая опирание на специальные подкладки. Разрешается укладка свай на транспортное средство при перевозке ярусами.

Железобетонные сваи отличаются высокой устойчивостью к воздействию химических веществ и коррозии, обладают водонепроницаемостью и морозостойкостью. Сваи легко монтируются при наличии специального оборудования и способны обеспечить возводимому сооружению долговечность, высокую прочность и надежность.

Вернуться к оглавлению

Стойки

Стойки для опор ЛЭП.

Железобетонные стойки или стойки линий электропередач представляют собой опорный элемент для светильников и линий электропередач. При транспортировке разрешается перевозить стойки вместе одной группой, обеспечивая горизонтальное положение. При перевозке следует подготовить опору для стоек в виде специальной подкладки.

Главным назначением железобетонных стоек является возможность надежного удержания электропроводов на требуемом расстоянии от поверхности земли или воды. Надежность и прочность опор достигается путем применения в конструкции изделий арматурного каркаса и специального типа бетонного раствора. По отдельности каждая стойка линий электропередач различается по назначению и конструкции. Выделяют концевые, промежуточные, угловые и анкерные опоры из железобетона. Также изготавливают одноцепные и многоцепные.

Вернуться к оглавлению

Колонны

Железобетонная колонна представляет собой несущий элемент жилых, культурных, промышленных и бытовых сооружений. Колонны изготавливают прямоугольной формы и двухветвевой, которая предназначена для тяжелой крановой нагрузки. Перевозят элементы штабелем, где первый ряд колонн кладут на грузовое место транспортного средства, а последующие ряды укладывают на предыдущий, застеленный специальными подкладками.

Вернуться к оглавлению

Объемные блоки

Объемные блоки.

Железобетонные объемные блоки нашли применение при возведении общественных и жилых сооружениях. Представляют собой почти готовые строительные элементы с полой тонкостенной прямоугольной призмой и с проемами для дверей и окон.

Объемные блоки могут иметь изоляционные и утеплительные панели. При перевозке объемных блоков им придают вертикальное положение, при этом обеспечивая опирание элементов по четырем углам на грузовую платформу. Объемные блоки, выполненные из железобетона, имеют чувствительность к динамическим перегрузам, которые образуются в процессе перевозки. Эти строительные изделия из железобетона имеют особенность смещать центр тяжести от геометрического центра в поперечном и в продольном направлении. Чтобы избежать смещения блока в процессе перевозки, на грузовой площадке устанавливают специальные упорные выступы.

Вернуться к оглавлению

Санитарно-технические кабины

Санитарно-технические кабины используются при возведении зданий общественного и жилого назначений. Представлены объемными элементами с большой массой и габаритами. При перевозке шахты лифтов и санитарно-технических кабин разрешается вертикальное положение с опорой на грузовую площадку с двумя прокладками. Шахты лифтов, имеющие высоту до 140 сантиметров можно перевозить в 2 яруса по высоте, при этом устанавливая деревянные подкладки между рядами в высоту больше 10 сантиметров.

Вернуться к оглавлению

Вывод

Железобетонные конструкции применяют в строительстве различных зданий и сооружений, и не только. Разновидности ЖБИ (панели, объемные блоки, фермы, сантехнические кабины) за счет своих габаритов, масс и условий, которые нужно соблюдать в процессе перевозки, требуют узкой специализации подвижного состава.

Транспортировка балок, колонн, опор и стоек линий электропередач, ригелей и свай имеет схожие требования к перевозочному процессу, поэтому схемы подвижного состава для их перевозки могут совпадать.

Бетон и железобетон. Объясните это.

Вы здесь: Домашняя страница > Материалы > Бетон и железобетон

Дом
индекс А-Я
Случайная статья
Хронология
Учебное пособие
О нас
Конфиденциальность и файлы cookie

org/Person»> Криса Вудфорда. Последнее обновление: 9 июня 2022 г.

Стоунхендж в Англии, Великая пирамида в Гизе, перуанская цитадель в Мачу-Пикчу — три удивительных примера того, как камень структуры могут простоять сотни или даже тысячи лет. Но хотя камень – один из старейших и самых прочных строительных материалов, он не точно удобно работать. Он тяжелый, его трудно транспортировать, и обычно идет большими кусками, которые должны быть кропотливо вырезать по форме. Было бы здорово, если бы существовал рецепт камня — какая-то клейкая смесь для кекса, которую мы могли бы смешать, где бы это ни было необходимо, просто нажав на нее в формы для изготовления зданий и сооружений любой формы и размера?

Такой «жидкий камень» действительно существует: мы называем его бетон . Хотя иногда он получает плохую репутацию, потому что многие ассоциируется у людей с брутальной городской архитектурой середины 20-х гг. века, бетон — великий, невоспетый герой современного материала. мир. От плотины Гувера до Сиднейского оперного театра вы найдете это в самых высоких небоскребах мира, самый большой мосты, самые длинные магистрали, глубочайшие туннели и, вполне вероятно, даже под полом в свой скромный маленький дом. Бетон — довольно удивительная вещь, но что это такое и как именно это работает? Давайте посмотрим поближе!

Фото: Бетон — основа практически каждого современного здания и основная структура — но это не так уродливо, как многие думают. Это 12-арочный виадук Калсток, по которому проходит железная дорога через реку Тамар в Корнуолле, Англия. Хотя он выглядит так же элегантно, как старый камень, на самом деле он сделан из бетона. блоки, которые были собраны на месте и были завершены в 1908 году.

Содержание

Что такое бетон?
Почему бетон так популярен в строительстве?
Железобетон
Предварительно напряженный бетон
«Бетонный рак»
Воздействие бетона на окружающую среду
Краткая история бетона
Узнать больше

Что такое бетон?

Таблица: Рецепт бетона: Ингредиенты типичной смеси.

Слово «бетон» происходит от латинского слова concretus , смысл расти вместе — и это именно то, что происходит, когда вы объединить три его ингредиента, а именно:

Смесь крупных и мелких заполнителей (песок, гравий, камни, более крупные куски щебня, переработанное стекло, кусочки старого переработанного бетона и многое другое. что-либо эквивалентное) — обычно 60–75 процентов.

Цемент (обычное название силикатов и алюминатов кальция) — обычно 10–15 процентов.
Вода — обычно 15–20 процентов.

Собранные вместе и хорошо перемешанные, эти простые ингредиенты составляют композит, так мы называем гибрид материал, который в каком-то важном отношении лучше, чем материалы из который он сделан. В случае с бетоном «важно» то, что он прочный, твердый и долговечный. Представление о бетоне как о композиционный материал, гидрат цемента является фоном, вяжущим материал (технически называемый «матрицей»), к которому добавляют песок и гравий дополнительная прочность («армирование»).

Фото: Бетонный композит: Посмотрите внимательно на этот бетон, и вы ясно увидите, как он работает: более светлый заполнитель (камни разных форм и размеров, которые служат армированием) связывается более темным цементом ( матрица). Однако не весь бетон выглядит таким грубым; Мне пришлось довольно долго рыскать, чтобы найти этот пример в бетонном столбе рядом с моим домом.

Как образуется бетон из ингредиентов, не похожих на конечный продукт? Когда вы добавляете воду в цемент, начинают расти кристаллы гидрата цемента (технически это гидрат кальция-кремнезема), которые плотно соединяют песок и гравий. это постепенно образование кристаллов, которое придает бетону прочность, а не простой факт, что он высыхает. Действительно, причина, по которой вы должны держать смачивание бетона в течение нескольких дней по мере его схватывания является «питанием» химические реакции, приводящие к гидратации цемента. Мягкая слякотная смесь, которая падает из вашего бетономешалка постепенно получается намного тверже, чем материалы из который он сформировал. «Жидкий камень» становится настоящим камнем — ну, хотя бы искусственный камень. И под «постепенно» я действительно имею в виду постепенно: бетон затвердевает в течение нескольких часов, затвердевает примерно через в месяц, но продолжает твердеть и укрепляться не менее пять года после этого.

Интересный факт, из Недавние научные исследования бетона заключаются в том, что «кристаллы» внутри него на самом деле вовсе не кристаллы: они плохо упорядочены и совершенно правильные, какими и должны быть кристаллы, но на самом деле имеют некоторые из случайных структур, которые вы найдете в таких материалах, как стекло (научно известные как аморфные твердые тела). Бетон содержит достаточно немного захваченного воздуха (целых 5-10 процентов), потому что есть некоторое пространство вокруг открытой трехмерной структуры гидрата цемента кристаллы и песок и гравий, застрявшие между ними. И то, в очередь, объясняет, почему бетон может гнуться и изгибаться, растягиваться и сжиматься (все-таки немного).

Как и в любом рецепте, смесь для бетона можно несколько варьировать (подробнее воды, может быть, больше агрегатов, или даже химикатов разных виды) для производства бетона, который течет быстрее, твердеет или более быстро, лучше выдерживает погодные условия или имеет определенный цвет или внешний вид. Добавление пигмента, называемого диоксидом титана, например, является простым способ сделать бетон ярким и белым — в миллионе миль от унылое серое вещество, из-за которого у бетонных автостоянок дурная слава. Другой вариант – газобетон, внешне немного напоминающий очень твердый губка с массой крошечных воздушных карманов внутри. Это позволяет бетон расширяется и сжимается в жаркую и холодную погоду без фатально трескается, а также делает его отличной теплоизоляцией материал.

Фото: Когда бетон распыляется из шланга на высокой скорости, а не медленно укладывается из бетономешалка, это называется торкретбетон. Слева: как наносится Shocrete на каркас из арматуры. Фото предоставлено US NAVFAC и Wikimedia Commons. Справа: пример того, как набрызг бетон используется для укрепления входа в старую шахту. Фото предоставлено Агентства по охране окружающей среды США и Wikimedia Commons.

Рекламные ссылки

Почему бетон так популярен в строительстве?

В городах, по крайней мере, бетон везде, куда ни глянь, и это не трудно понять почему. Это легко сделать из дешевого и легкодоступного ингредиенты, легко разливаются по формам и превращаются во все виды формы (потому что начинает жизнь очень вязкой жидкостью), и это одновременно огнеупорный и (относительно) водонепроницаемый. Но главная причина, по которой это так широко используется в зданиях, заключается в том, что он чрезвычайно прочен в сжатие: вы можете сжать его или выдержать большой вес на это. Он широко используется в стенах и фундаментах (вертикальный другими словами, поддерживает), потому что он отлично подходит для сопротивления весу, сложенному сверху. К сожалению, очень большой недостаток бетона в том, что он примерно в 10 раз слабее на растяжение чем при сжатии. Он легко трескается или ломается, если его согнуть или растянуть. укрепить его сталью внутри, так что это мало пользы в горизонтальных лучах. Хотя бетон выглядит тяжелым и монолитным, он на самом деле намного легче, чем вы можете предположить: его плотность составляет примерно пятую часть плотности вести, треть как плотный, как сталь, на 10 процентов менее плотный, чем алюминий, и только незначительно более плотный, чем стекло.

Хотя бетон часто смешивают на месте и формуют во что угодно формы необходимы в то время, он также может поставляться в сборном виде «модули»; блоки, балки, секции стен, тротуары и облицовка все можно сделать так. Гигантский, современный сегментные мосты, для например, часто быстро и недорого собираются из одинаковых бетонные секции, которые были собраны на заводе и отправлены на окончательный расположение. Это делает их быстрее и легче построить, чем если бы весь мост пришлось отливать на месте, что гораздо сложнее сделать в посреди реки, например, или в неблагоприятных погодных условиях. Другой вариант – сделать бетонные конструкции, сочетающие в себе некоторые сборные секции с другими секциями, сформированными на месте.

Произведение искусства: Идеи из бетона: Томас Эдисон сразу понял великолепие бетона как материала для создания «моментальных» зданий. В начале 20-го века он разработал этот метод изготовления монолитных бетонных домов, которые можно было массово производить недорого в очень больших количествах. Бетон из пары миксеров (синий) подается в резервуар (красный), перемешивается (зеленый), а затем переносится шнеком (оранжевый) наверх огромной трехмерной формы. Вылитая через форму, она образует стены, полы и крышу здания — и даже некоторые детали (например, ванны) внутри! К сожалению, идея так и не прижилась. Работа из патента США 1219., 272: Процесс строительства бетонных зданий Томасом Эдисоном, 13 марта 1917 г., любезно предоставлено Управлением по патентам и товарным знакам США.

Железобетон

Как мы уже видели, бетон — это композитный материал — цементная матрица с заполнителями для армирования — это хорошо работает на сжатие, но не на напряжение. Мы можем решить эту проблему, заливая влажным бетоном прочные стальные арматурные стержни (связанные между собой, чтобы получилась клетка). Когда бетон схватится и затвердеет вокруг стержней, получаем новый композиционный материал, железобетон (также называемый армированным цементобетоном или RCC), который хорошо работает в либо на растяжение, либо на сжатие: бетон сопротивляется сжатию (обеспечивает прочность на сжатие), а сталь сопротивляется изгибу и растяжения (обеспечивает прочность на растяжение). По сути усиленный бетон использует один композитный материал внутри другого: бетон становится матрицей, в то время как стальные стержни или провода обеспечивают армирование.

Стальные стержни (известные как арматура , сокращение от арматурный стержень) обычно изготавливаются из скрученных прядей с благородными волокнами. или гребни на них, которые прочно закрепляют их внутри бетона без любой риск поскользнуться внутри него. Теоретически мы могли бы использовать все виды материалов для армирования бетона. Как правило, мы используем сталь потому что он расширяется и сжимается в жару и холод примерно так же, как сам бетон, что означает, что он не расколет бетон, который окружает его, как мог бы другой материал, если бы он расширился более или менее. Однако иногда используются и другие материалы, в том числе различные виды пластмасс.

Фото: «Жидкий камень» на вынос — заливка бетона из автобетоносмесителя. Эти строители ВМС США укладывают мокрый бетон с грузовика на арматуру (сетку из стальных арматурных стержней). Когда бетон схватится, стальные стержни придадут ему дополнительную прочность: бетон плюс сталь равняется железобетону. Фотография лейтенанта Эдварда Миллера, любезно предоставлена ВМС США и Викисклад.

Предварительно напряженный бетон

Хотя железобетон, как правило, является лучшей конструкцией материал, чем обычный материал, он все еще хрупкий и подвержен трещина: при растяжении железобетон может разрушиться, несмотря на его стальная арматура, пропускающая воду, которая затем вызывает бетон выйти из строя, а арматура заржаветь. Решение — поставить армированный бетон постоянно сжимается на предварительное напряжение оно (также называется предварительным натяжением). Поэтому вместо того, чтобы класть стальные стержни в сырую бетонные, как они есть, мы сначала натягиваем (натягиваем) их. Как бетон схватывается, натянутые стержни втягиваются внутрь, сжимая бетон и делая его прочнее. В качестве альтернативы, арматура в железобетоне может подвергаться стрессу после того, как он начнет затвердевать, что известно как постнапряжение (постнапряжение). В любом случае сохранение бетона в сжатом состоянии является хитрый трюк, который помогает остановить его растрескивание (и останавливает трещины от распространение, если они образуются). Еще одно преимущество заключается в том, что можно использовать менее предварительно напряженный или постнапряженный бетон или меньше, более тонкие детали, чтобы нести те же нагрузки, по сравнению с обычными, железобетон.

Фото: Наука проходит через бетон — как он застывает, почему он прочен и почему мы его используем. Это конкретное слово — одна из деталей военного мемориала округа Онондага в Сиракузах, штат Нью-Йорк. Предоставлено: фотографии из архива Кэрол М. Хайсмит, Библиотека Конгресса, отдел эстампов и фотографий.

«Бетонный рак»

Трещины — последнее, что хочется видеть в здании или мосту, особенно относительно новый, сделанный из бетона. Но если у нас есть бетонные конструкции, относящиеся к римским временам, почему некоторые из бетонные мосты, небоскребы и другие сооружения, построенные всего несколькими десятилетия назад, в конце 20 века, уже разваливаются? Есть несколько объяснений. Старый, римского типа, пуццолановый бетон, сделанный из вулканического пепла, имеет тенденцию трескаться меньше, чем больше современные формы бетона, и применялся он в основном на сжатие, поэтому даже если трещины имели возможность образоваться, вероятность их образования была меньше. распространение. Железобетон чаще используется на растяжение, что Вот почему у него внутри есть эти стальные арматурные «стержни». Но, как мы уже видели, он все еще может треснуть, если он не предварительно напряжен.

Современный бетон разрушается из-за того, что неофициально известно как рак бетона или конкретное заболевание , которое включает в себя три взаимосвязанные проблемы. Сначала щелочи из цемента реагируют с кремнеземом в заполнители, из которых изготавливается бетон. Это делает новые внутри бетона очень медленно растут кристаллы, которые занимают больше комнате, чем исходные «кристаллы», поэтому создание бетон растрескивается изнутри наружу или отслаивается («отслаивается») с поверхности, пропуская воду снаружи. На чем-то вроде автомобильного моста любая вода, попадающая внутрь, также может быть щелочным из-за используемых солей для обработки дороги зимой. Вторая проблема заключается в том, что вода который попадает внутрь, в конечном итоге вступает в контакт со стальными арматурными стержнями внутри, вызывая их ржаветь и разлагаться, возможно, расширяясь, что приводит к фатальным последствиям. слабые места в конструкции. Грязные коричневые пятна, которые вы видите на бетон с «раком» часто возникает из-за просачивания ржавой воды через трещины. Третья проблема заключается в том, что вода, которая просочилась внутрь бетон через трещины зимой может промерзнуть, а значит будет расширяться и вызывать дальнейшие трещины, через которые будет поступать еще больше воды. проникают, вызывая порочный круг вырождения и распада.

Художественное произведение: Как железобетон разрушается: (1) Щелочи из цемента реагируют с кремнеземом в заполнителях, образуя более крупные кристаллы, которые раскалывают бетон изнутри, (2). Вода стекает по щелям (3), ржавление арматурного стержня (4), которое может развалиться и вызвать большее растрескивание или «выкрашивание» краев (5). В холодную погоду, вода, попавшая в трещины, будет расширяться при замерзании (6), вызывая появление новых трещин (7). Трещины не обязательно большие: некоторые из них очень тонкие капилляры, а это значит, что вода может двигаться вверх по ним простое капиллярное действие, а также стекание через них под действием силы тяжести.

Воздействие бетона на окружающую среду

Фото: Некоторые любят бетон, некоторые ненавидят его. Мнения резко расходятся по поводу «бруталистских» городских зданий, таких как Xerox Tower в Рочестере, штат Нью-Йорк, построенный в середине 20 века. Предоставлено: фотографии из архива Кэрол М. Хайсмит, Библиотека Конгресса, отдел эстампов и фотографий.

Растущая озабоченность по поводу окружающей среды и изменения климата в в частности, выявили еще одну серьезную проблему с бетоном: после транспорта и энергетики производство цемента занимает третье место крупнейший источник выбросов углекислого газа. Это отчасти потому, что процесс изготовления цемента выделяет много углекислого газа, но также, очень важно, из-за огромного количества цемента и бетон используется во всем мире. Углекислый газ выделяется в двух довольно разными способами (разделив их примерно пополам): во-первых, из-за энергии ископаемого топлива, используемой при производстве цемент; во-вторых, потому что цемент образуется, когда карбонат кальция превращается в оксид кальция, выделяя при этом углекислый газ. Бетон зависит от цемента, так что это совсем не устойчивое материал, что беспокоит архитекторов, в частности, потому что они склонны быть очень экологически сознательным.

Фото: Ранний пример экологичного бетона 1953 года: плотина Hungry Horse Dam на реке Флэтхед, штат Монтана, США, был построен с использованием 120 000 метрических тонн переработанной летучей золы из мусоросжигательных заводов. Изображение предоставлено Бюро мелиорации США.

Так как двуокись углерода выделяется двумя путями при цементировании производства, отсюда следует, что есть два способа сделать больше экологически чистый бетон. Исторически, начиная с промышленного Революция, большая часть энергии человечества поступает от сжигания угля, который выделяет больше парниковых газов, чем другие виды топлива, и Традиционно цементные печи также работали на угле. Переключение их с уголь в природный газ является одним из решений, так как газ выделяет меньше углерода диоксида на заданное количество энергии. Делаем цементные печи больше эффективный снижает общую потребность в энергии, что также снижает их выбросы углекислого газа. Другое решение — уменьшить количества цемента в бетонной смеси за счет использования вторсырья, например летучая зола от мусоросжигательных заводов. Еще одна захватывающая перспектива – разработка бетона, который вообще не использует карбонат кальция. Вместо этого карбонат получают барботированием углекислого газа из электростанция через морскую воду. Это имеет общий экологический выгоду, так как он забирает вредные выбросы CO2 от энергии растений и вместо этого превращает их в очень полезный бетон. это своего рода улавливания и хранения углерода (CCS).

Еще один экологический недостаток бетона связан с использованием в нем заполнители, которые необходимо добывать, часто из экологически уязвимых мест, таких как речные долины. Использование переработанных заполнителей (включая переработанный бетон из старых снесенных зданий) возможное решение здесь.

Краткая история бетона

Ранняя история

~7000 г. до н.э.: неолитическое поселение в Йифтахель в Галилее, Израиль, имеет грубый «бетонный» пол, сделанный с использованием штукатурки из обожженной извести.
~5600 г. до н.э.: для полов в Мезолитические (среднекаменный век) сербские жилища на Лепенски Вир, в Сербии, на берегу реки Дунай.
~3000 г. до н.э.: египтяне используют грубые формы цемента и бетона в пирамиды.
~200 г. до н.э.: римляне использовали тип бетона, называемый пуццоланом (иногда называется пуццолановым цементом) на основе вулканического пепла, полученного из Поццуоли, Неаполь. Он используется в культовых римских сооружениях, таких как Колизей и Пантеон в Риме.
400 г. н.э. – ~1750 г. н.э.: По сути, конкретное Средневековье: знание бетона полностью утрачена после падения Римской империи.

Повторное открытие

1750s: Джон Смитон, английский инженер, заново открывает для себя искусство изготовление «гидравлического» цемента (затвердевающего с водой) с использованием Blue Lias камень, глина и пуццолана, первоначально для Маяк Эддистон недалеко от Плимута, Англия.
1824: Англичанин Джозеф Аспидин разрабатывает портландцемент, который напоминает природный камень, добытый в Портленде в графстве Дорсет, Англия. Портландцементу суждено стать ключевым компонентом бетона.
1832–1834: Уильям Рейнджер патентует сборный железобетон.
1867: француз Джозеф Монье патентует железобетон для использования в садовых цветочных горшках, демонстрируя их на Парижской выставке. тот же год.
~ 1850-е годы: французский строитель Франсуа Куанье начинает широкое использование бетона в зданиях, включая первый железобетонный дом в Париж, Франция.
1884: английский архитектор, проживающий в Америке. Эрнест Лесли Рэнсом патентует витые арматурные стержни, которые обеспечивают лучшее сцепление внутри бетона, поэтому делая его сильнее.
1870: Француз Франсуа Хеннебик разрабатывает новый эффективный процесс строительства зданий из железобетона, ведущий к его широкому распространению.
1880-е годы: Предварительно напряженный бетон изобретен в Германии, хотя и не коммерчески разработан.

Современная эпоха

1891 год: первая улица в США с бетонным покрытием заложен в Беллефонтейне, штат Огайо. Часть его остается на месте, чтобы этот день.
1917: Томас Эдисон, плодовитый американский изобретатель, патентует идею. для серийного бетонного дома, но идея не прижилась.
1913: Первая партия товарного бетона доставлена грузовиком на участок в Балтиморе, штат Мэриленд.
1915: инженер Линн из Чикаго изобретает цветной бетон. Мейсон Скофилд.
1920-е годы: француз Эжен Фрейсинне превращает предварительно напряженный бетон в Коммерчески успешный строительный материал.
1936: Бетон используется для завершения строительства мощной плотины Гувера. Самая большая бетонная конструкция, когда-либо созданная до этого момента.
1956–1959: американский архитектор Фрэнк Ллойд Райт строит культовый Музей Гуггенхайма в Нью-Йорке из бетона.
Фото: Запоминающееся современное использование железобетона. Это знаменитая Большая мастерская штаб-квартиры Johnson Wax архитектора Фрэнка Ллойда Райта в Расин, Висконсин. Крыша поддерживается удивительно тонкими железобетонными колоннами. которые сужаются с 5,5 м (18 футов) вверху до всего 23 см (9 дюймов) внизу. В соответствии с Книга Джонатана Липмана о здании, Райт Идея пришла в голову после того, как он увидел официанта, несущего поднос на руке. Изображение предоставлено архивом Кэрол М. Хайсмит, Библиотека Конгресса, Отдел эстампов и фотографий.
1962: финский архитектор Ээро Саринен строит знаменитая птичья бетонная крыша центра полетов Trans World Airlines (TWA) в нью-йоркском международном аэропорту имени Джона Ф. Кеннеди. Три года спустя он проектирует культовый бетонный небоскреб Нью-Йорка CBS Building.
1970-е: Изобретен железобетон на основе пластиковых волокон.
2010-е: Воздействие бетона на окружающую среду становится все более серьезной проблемой. Ученые и инженеры начинают обращать внимание на то, как резкое изменение климата может сократить срок службы бетонных зданий.
