Импульсное бистабильное реле — принцип работы, схема, виды
Реле, то есть электрические устройства, используемые для управления выходными цепями, известны уже много лет.
Традиционные реле, потребляющие мощность 0,5 Вт и более, были приемлемы около дюжины лет назад, когда экологические аспекты и количество потребляемой электроэнергии были менее важны, чем долговечность и доступность. Современные тенденции, влияющие на электронику, привели к появлению на рынке импульсных бистабильных реле. Оказывается, устройство может значительно облегчить жизнь во многих квартирах.
Для чего нужно бистабильное реле?
Термины «бистабильный контактор» и «бистабильное реле» часто используются как синонимы. Оба этих электрических переключателя работают одинаково: они передают сигнал тока или напряжения. Основное различие между ними заключается в том, что контакторы активируют сильноточные системы, а реле передают слаботочные сигналы.
Это означает, что в устройствах с двигателями, трансформаторами, вентиляторами или нагревателями в их конструкции будут использоваться контакторы. В системах, управляющих работой, например, вентиляторов, кондиционеров или освещения, будут реле.
Принцип работы аналогичен: в обоих случаях есть катушки и контакты, но напряжение катушек в реле составляет 12В или 24В. Электромагнит в реле тоже намного меньше, гасить электрическую дугу на контактах не нужно (при напряжении 230В). Поэтому термин бистабильный контактор неуместен.
Импульсное бистабильное реле — очень удобное устройство, особенно подходящее для управления освещением. Его можно устанавливать в домах, офисах и мастерских. Легко представить себе ситуацию, когда необходимо включать и выключать свет в разных местах. Например, переключатель, расположенный у одной из многих дверей холла, потребует громоздкого перемещения из одного конца комнаты в другой. Это похоже на выключение и включение света в коридоре дома или на лестнице.

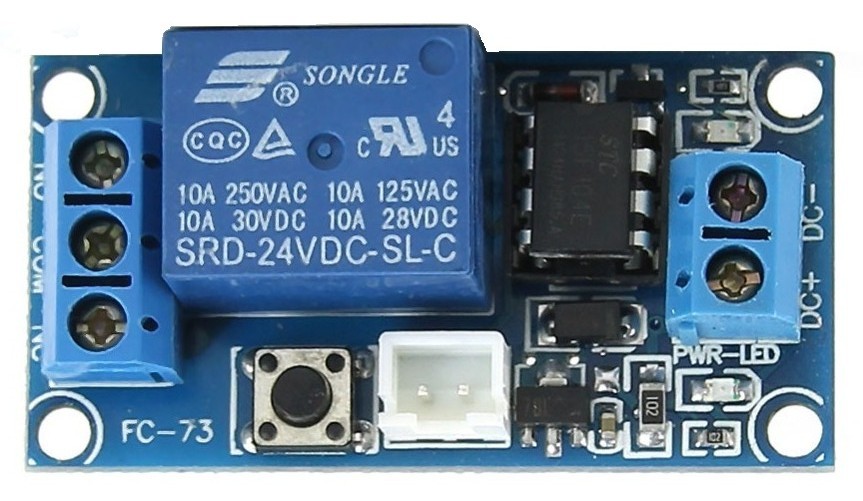

Бистабильное реле — работа и применение
Бистабильная кнопка или бистабильный переключатель означает, что могут генерироваться два сигнала, изменяющих ее работу. Один импульс включает реле, а другой выключает. В этом отличие от моностабильного реле, которое принимает только один сигнал.
Один импульс включает реле, и оно выключается по истечении заданного и запрограммированного времени срабатывания.
Вместо лестничных и крестовых переключателей — бистабильный переключатель.
В осветительной установке используются различные электрические разъемы. Классическое освещение лестницы или коридора с возможностью включения и выключения с нескольких мест, состоит из лестничных и поперечных выключателей. Перекрестная кнопка имеет более широкий диапазон действия, чем ступенчатый переключатель, но ее необходимо размещать между крайними ступенчатыми переключателями. Расширение установки требует добавления дополнительных перекрестных переключателей.
Такая система требует большого количества кабелей значительного сечения (из-за большей нагрузки). Его можно заменить, используя бистабильное реле. В этом случае необходимы только два кабеля и меньшее сечение, так как они только образуют сигнальную цепь. Экономится как материал, так и время выполнения, поскольку такой монтаж намного проще, а это снижает стоимость всего проекта.
Бистабильное реле в осветительной установке 230 В, управляемое с нескольких мест, позволяет исключить ступенчатые и поперечные выключатели. Идентичный переключатель мгновенного действия можно использовать в любом месте. К достоинствам такой системы можно отнести:
- простота установки — достаточно одного двухжильного кабеля и параллельного подключения разъемов;
- возможность расширения установки — дополнительное количество разъемов не проблема;
- легкая конструкция — в каждой точке используется одна и та же застежка;
- короткие сроки монтажа — простая схема, повторяющиеся элементы.
Виды бистабильных реле и их применение в домашних условиях
Принцип действия объединяет в себе широкий спектр бистабильных реле, и они отличаются конструктивными деталями. В отличие от моностабильного реле, которое включает установку на определенное время, бистабильное реле имеет два состояния равновесия. По способу переключения реле можно разделить на две группы:
Механические бистабильные реле потребляют энергию только за счет изменения своего состояния и не нуждаются в удерживающем напряжении.
Электронные бистабильные реле — они намного тише механических реле, могут работать со многими кнопками.
По назначению можно выделить следующие типы бистабильных реле:
- «Вкл-выкл» — электронное импульсное реле срабатывает после нажатия одной из множества кратковременных кнопок и включает приемник. Следующий импульс выключит его. В зависимости от типа может работать с люминесцентными и газоразрядными лампами.
- С таймером — любая импульсная кнопка активирует приемник. Деактивация происходит автоматически по истечении установленного времени или после другого импульса.
- Последовательный — имеет два отдельных выхода, и состояние замкнутых / разомкнутых контактов инициирует выполнение данной программы.
- Группа — позволяет включать и выключать все приемники одним импульсом.
Двойное бистабильное реле в домашних условиях
Система беспроводного радиоуправления позволяет без проводов включать и выключать бытовые приемники на расстоянии до 100 м.
Передатчики могут быть мобильными пультами дистанционного управления с несколькими кнопками или настенными.
Двойное бистабильное реле является частью модуля, принимающего импульсы от передатчика. Возможна синхронизация группы приемников. Возможно управление такими устройствами, как:
- жалюзи;
- светодиодная лента;
- регулируемый источник света;
- кондиционирование воздуха;
- вентиляция;
- двухпозиционные устройства.
Бистабильные реле Legrand
Реле известной компании Legrand выпускаются различных типов; одноконтактный, двухконтактный и с таймером. Они могут работать от 230 В и 12 В. Схема работы проста: импульс включает или выключает электрическую цепь.
Бистабильные реле LEGRAND являются основой домашней автоматизации, серии установок, образующих интеллектуальный дом. Управление охватывает весь спектр возможностей: от въездных ворот и гаражных ворот, освещения и отопления до вентиляции, жалюзи и системы сигнализации.
Бистабильные реле | DOLD
Чтобы иметь возможность использовать DOLD в полном объеме, мы рекомендуем активировать Javascript в вашем браузере.
Наш магазин поддерживает Internet Explorer только в ограниченной степени. Пожалуйста, используйте текущий браузер, такой как Firefox, Edge или Chrome.
Этот веб-сайт использует файлы cookie, которые необходимы для технической работы веб-сайта и устанавливаются всегда. Другие файлы cookie, которые повышают комфорт при использовании этого веб-сайта, используются для прямой рекламы или для облегчения взаимодействия с другими веб-сайтами и социальными сетями, устанавливаются только с вашего согласия.
Технически требуется
Эти файлы cookie необходимы для основных функций магазина.
«Разрешить всеми файлами cookie» Cookie
«DEPLINE ALL Cookie Fials» Cookie
Token CSRF
Предпочтения Cookie
Изменение валюты
Признание клиентов
CACHIFFIFIN
Комфортные функции
Эти файлы cookie используются для того, чтобы сделать процесс покупки еще более привлекательным, например, для распознавания посетителя.
Показать фан -страницу Facebook на правой боковой панели блоков
Статистика и отслеживание
Партнетная программа
Google Tag Manager
. Особенности
- Гальваническая развязка между цепями управления и нагрузки
- Коммутация нагрузок до 16 А с малой номинальной мощностью привода
- До 8 контактов в одной группе контактов
- Низкое переходное сопротивление контакта
- Повышенные показатели изоляции за счет частично оборудованных контактных групп
- Энергоэффективность благодаря чувствительным реле или бистабильному режиму переключения
- Наименьшие размеры
- Подходящие релейные гнезда для быстрой замены компонентов Позиция
1 (2)
8 (1)
28 x 10 x 26 мм (1)
28 x 25 x 10,8 мм (1)
- 92
83 x 22 x 15,8 мм (1)
RT II (полонепроницаемое реле) (3)
дополнительно RT III (водонепроницаемое) (3)
Диапазон температур (-/+)
-40 — 75 ° C (3)
Расстояние зазора и ползук.
Контактная группа испытательного напряжения (AC) — катушка≥ 4 кВ эфф (3)
Диапазон напряжения UN
0,8 — 1,1 (2)
4 10,85 — 9 0,8529 0,8529 0,8529 0,8529 0,8529 ,2 (1)
Номинальное напряжение
AC 12 — 230 В (2)
DC 6 — 110 В (3)
Непрерывное ток
16 A (2)
- 9005 7 70052
16 A (2)
- 9005 7 7. 7005 77 7.
16 A (2)
16 A (2)
16 A (2)
- (1)
A (1)
Бистабильное (3)
Agni (3)
AGSNO2 (2)
Тип согл. DIN EN 61810-3
Тип реле
Материал контактов
0004
12243648
Биштабельный ребята для переключения поставки.
предотвращение потери информации о текущем коммутируемом состоянии. Для этих приложений было разработано бистабильное реле OB 5623 с его уникальной конструкцией. Кроме того, это реле отличается хорошей вибро- и ударопрочностью.Короткие коммутационные импульсы длительностью всего в несколько миллисекунд переводят реле в определенное коммутируемое положение. Требуется только низкая номинальная мощность 1,2 Вт (блокировка) и 0,7 Вт (разблокировка). Удерживающая способность 0 Вт! Это экономит большое количество энергии и уменьшает самонагрев. Проектирование сегодня, для завтра. Пусть придет энергетическая революция.
Особенность принудительно управляемых контактов (DIN EN 61810-3) обеспечивает надежное определение положения контакта. Благодаря этим характеристикам OB 5623 предназначен для использования в сложных условиях. При желании вы можете приобрести реле в версии с ручным управлением (индикатор положения переключателя). Обе конструкции OB 5623 обеспечивают диапазон рабочих температур до 75°C.
Они доступны с контактными материалами серебро-никель (AgNi) или серебро-никель + покрытие из твердого золота.Не найдено нужное реле или реле платы?
Компания Dold предлагает широкий ассортимент миниатюрных реле, реле для печатных плат и реле безопасности с принудительно управляемыми контактами.
Загрузки
Этот веб-сайт использует файлы cookie, которые необходимы для технической работы веб-сайта и устанавливаются всегда. Другие файлы cookie, которые повышают удобство использования этого веб-сайта, служат для прямой рекламы или упрощают взаимодействие с другими веб-сайтами и социальными сетями, будут использоваться только с вашего согласия. Дополнительная информация
Что такое бистабильное реле?
Были ли случаи, когда вы или технический специалист снимали или заменяли реле только для того, чтобы обнаружить, что боковые стороны реле вздуты, а пластмассовые стороны временами расплавлены?
Это вздутие может произойти, когда катушка должна постоянно находиться под напряжением.
Этот процесс позволяет повысить температуру в реле и в ЭБУ, управляющем током реле — либо в блоке управления двигателем (ЭБУ), либо в других блоках управления. Например, компьютер управляет несколькими обычными реле, которым требуется непрерывный ток на катушку, чтобы реле оставалось активным. Однако в бистабильном реле, как только реле установлено (контакты замкнуты), ток снимается с катушки, и реле остается в заданном положении.У большинства техников есть ящик, заполненный всевозможными реле, используемыми для тестирования. Когда дело доходит до бистабильных реле, замена бистабильного реле на обычное реле или наоборот может нанести ущерб вашим транспортным средствам и автопарку и нанести дорогостоящий ущерб.
Немного предыстории
Прежде всего важно понять, что существует разница между реле с подавлением и без подавления. Наиболее популярными версиями реле с подавлением помех являются либо диодные, либо резисторные, со встроенным диодом или резистором, соответственно, для подавления скачков напряжения (см.
(Прочтите колонку «Обучение» за март 2018 г.: нельзя просто поменять местами реле.)
Технические специалисты должны всегда проводить стендовые испытания каждого реле, включая реле с подавлением помех. Технические специалисты могут проверить, подавляется ли реле, используя цифровой мультиметр (DMM) с возможностью измерения достаточно высокой частоты дискретизации, чтобы регистрировать высокое напряжение, возникающее при отключении катушки реле (см. 2 ).
Рис. 2. В рамках тренинга, организованного K&D Technical Innovations, технические специалисты могут выполнить тест с помощью мультиметра с достаточно высокой частотой дискретизации для регистрации высокого напряжения, возникающего при отключении катушки реле. Изображение любезно предоставлено K&D Технические инновации
Некоторые из более дорогих цифровых мультиметров недостаточно быстры для этого. Для выполнения этого теста вам также понадобится измеритель с функцией «Пиковый мин.
/макс.» или функцией «ЗАПИСЬ».Подумайте, что это напряжение может сделать с вашими системами. Даже использование правильного реле с подавлением помех не обеспечивает гарантированной защиты; цепь глушащего реле могла разомкнуться или, что еще хуже, закоротить.
Чрезвычайно важно проверять, заменять и/или использовать правильное реле для правильного применения. Не позволяйте никому говорить вам, что если реле поместится в ту же полость, оно будет работать, даже если вам просто нужно проверить заведомо исправное реле, чтобы убедиться, что система работает. Последствия могут заключаться в подаче высокого напряжения в цепь.
Если вы заменяете или проверяете реле, обязательно воспользуйтесь схемой на внешней стороне реле, чтобы убедиться, что правильное реле входит в правильную полость (см. , рис. 3 ).
Отличия
Бистабильные реле используют гораздо меньший ток или силу тока, что, в свою очередь, создает меньше тепла и позволяет компьютеру автомобиля (блоку управления двигателем или ECM) работать при более низкой температуре.
Бистабильные реле сохраняют свое коммутируемое положение даже в случае прекращения подачи тока на катушку. Это означает, что бистабильные реле могут предотвратить потерю информации о текущем состоянии переключения.
Кроме того, при использовании бистабильного реле компьютер автомобиля заземляет цепь для срабатывания реле. Когда на катушку не подается питание, реле продолжает выполнять свою работу и остается подключенным, даже когда точка контакта замкнута. Чтобы сбросить реле в разомкнутое положение, ток реверсируется цепью управления, что приводит к размыканию контактов.
Но что делать, если нет сигнала на размыкание реле? Это может стать паразитической утечкой.
Важно отметить, что бистабильные реле используют меньший ток на стороне катушки реле. Это позволяет активировать несколько реле и управлять ими с помощью одной цепи. Это также снижает нагрузку на генератор и системы зарядки автомобиля.
Последствия
Представьте, что произойдет, если обычное реле будет случайно заменено бистабильным реле.
Если это произойдет, заземление обычного реле замкнет контакты, и техник не сможет разомкнуть цепь. Реле останется включенным, и это может создать паразитный сток в цепи.Давайте обратим сценарий, заменив бистабильное реле обычным реле. Обычное реле замыкало бы контактные точки и замыкало цепь, но в тот момент, когда компьютер отключал землю от реле, цепь размыкалась.
В этом сценарии мы даже не рассматриваем, подавляется замененное обычное реле или нет. Если бистабильное реле было заменено обычным реле без подавления помех, это может привести к повреждению цепи и постоянному повреждению компонентов до тех пор, пока кто-нибудь не поймет, что было установлено неправильное реле.
K&D Technical Innovations ( kdtechnicalinnovations.com ) — поставщик услуг, предлагающий обучающие решения для промышленности и образования. Владелец Кейт Литтлтон специализируется на проблемах связи CAN и диагностике лабораторных работ и в настоящее время является председателем станции электрических испытаний TMC SuperTech.
