Принцип работы частотного преобразователя. Схема частотного привода.

Переити в каталог продукции: Частотные преобразователи

Электроприводы постоянного тока являются очень простыми с точки зрения организации системы регулирования скорости вращения двигателя, но сам электродвигатель является слабым звеном системы, ведь он достаточно дорогой и при этом не отличается особой надежностью. К тому же область применения данных двигателей ограничена из-за излишнего искрения щеток и, следовательно, повышенной электроэрозии и износа коллектора, что к общем не позволяет использовать двигатели постоянного тока в пыльных условиях и в средах с опасностью взрыва. Альтернативой электроприводам постоянного тока является комплексное применение асинхронных двигателей переменного тока с частотными преобразователями.

Асинхронные двигатели повсеместно используются в виду очень простого устройства и надежности, при меньших габаритах и массе они обеспечивают такую же мощность, как и двигатели постоянного тока. Главным минусом их является сложность организации системы регулирования скорости двигателя традиционными для двигателей постоянного тока методами. Теоретическая база для разработки первых частотных преобразователей, которые могли уже тогда стать решением вопроса регуляции скорости, была заложена еще в 30-е годы двадцатого века. Отсутствие микропроцессоров и транзисторов не позволяло воплотить теорию в практику, но с появлением транзисторных схем и управляющих микропроцессоров в Японии, США и Европе примерно в одно время были разработаны варианты частотных преобразователей.

При наличии других способов управления скорости вращения исполняющих механизмов (речь идет о механических вариаторах, резисторных группах, вводимыми в ротор/статор, электромеханических частотных преобразователях, гидравлике) наиболее эффективным является использование статических частотных преобразователей, который экономическим выгоднее других вариантов в виду дешевизны монтажа, эксплуатации и высокого КПД. Неприхотливость преобразователей также обусловлена отсутствием подвижных частей в виду того, что регуляция осуществляется на этапе подачи тока и основана на изменении параметров питания, а не на контроле за скоростью вращения при помощи средств механического управления.

Каков принцип частотных методов регулирования? Наглядное объяснение можно вывести из следующей формулы

Из выражения видно, что путем изменения частоты входного питающего напряжения (f1) изменяется угловая скорость статора, точнее его магнитного поля, но этом взаимозависимые характеристики. Эффект достигается при постоянном числе пар полюсов (p). Что это дает? В первую очередь, плавность регулирования (в особенности при пиковых нагрузках в момент пуска двигателя) скорости при очень высокой жесткости механических характеристик. Также достигается повышенное скольжение асинхронного двигателя, что существенно снижает потери мощности и увеличивает коэффициент полезного действия.

Высокие показатели КПД, коэффициента мощности, перегрузочной способности достигаются при одновременном изменении частоты и напряжения. Законы изменения этих параметров напрямую зависят от момента нагрузки, который может иметь статичный, вентиляторный и обратно пропорциональный скорости вращения характер.

При постоянном моменте нагрузке напряжение на статоре будет регулироваться в пропорциональной зависимости от частоты, что хорошо видно из формулы:

Если момент нагрузки имеет вентиляторный характер, то напряжение будет пропорционально квадрату частоты питающего напряжения.

Ну и моменте нагрузки, который обратно пропорционален скорости получим:

      Как видно из вышеописанного при обеспечении одновременного регулирования частоты питающего напряжения и параметров напряжения на статоре частотным преобразователем достигается плавное бесступенчатое регулирование скорости вращения вала двигателя. При этом отсутствие передач позволяет более точно регулировать скорость вращения по заданным пользователем параметрам.

Основные достоинства применения регулируемых приводов на предприятиях.

Интеграция систем регулирования качественно изменяет технические характеристики всех участников технологического процесса, нуждающегося в регуляции. Большая часть экономической эффективности заключается в возможности регулирования при помощи частотного преобразователя технологических характеристик процессов, температуры, давления, скорости движения, скорости подачи главного движения. Конечно же, максимальная эффективность достигается на объектах, предназначенных для перемещения жидких масс. До сих пор популярным способом регулирования скорости потока и мощности является применение заслонок и заглушек, в частных случаях различных регулирующих механических клапанов, но эти методы менее эффективны чем изменение скорости самого исполнительного механизма и чреваты потерями транспортируемой жидкости.

       Разница в производительности и эффективности между дросселированием посредством механических средств и применением частотных преобразователей очевидна на следующем рисунке. (схема 1) Из схемы становится ясно, что возрастает экономия ресурсов, а также нивелируются проблемы, связанные с полной потерей динамической мощности потока во время закрытия заслонок, что приводит, по сути, к холостой работе двигателя. Это увеличивает экономическую эффективность частотных преобразователей.

Конструкция типового частотного преобразователя.

Принципиальной задачей преобразователя частоты является изменение параметров электрического тока, это осуществляется при помощи транзисторного выпрямления тока и преобразования его до необходимых заданных значений. Типовой частотный преобразователь состоит из трех частей:

— Звено постоянного тока. Состоит из выпрямителя и фильтрационных устройств. Звено постоянного тока принимает входной сигнал и перенаправляет его в инвертор.

— Импульсного инвертора. Силовой трехфазный инвертор обычно имеет шесть транзисторов-ключей и осуществляет преобразование тока до заданных частот и амплитуд, а затем подает его на статор. Инвертор может состоять из тиристорной схемы.

— Микропроцессорной системы управления. Управляет системами преобразования и защиты преобразователя.

Четкая синусоида выходного сигнала – результат работы IGBT-транзисторов в качестве ключей инвертора, которые работают с более высокой частотой переключения, чем устаревшие тиристоры.

Как работает частотный преобразователь?

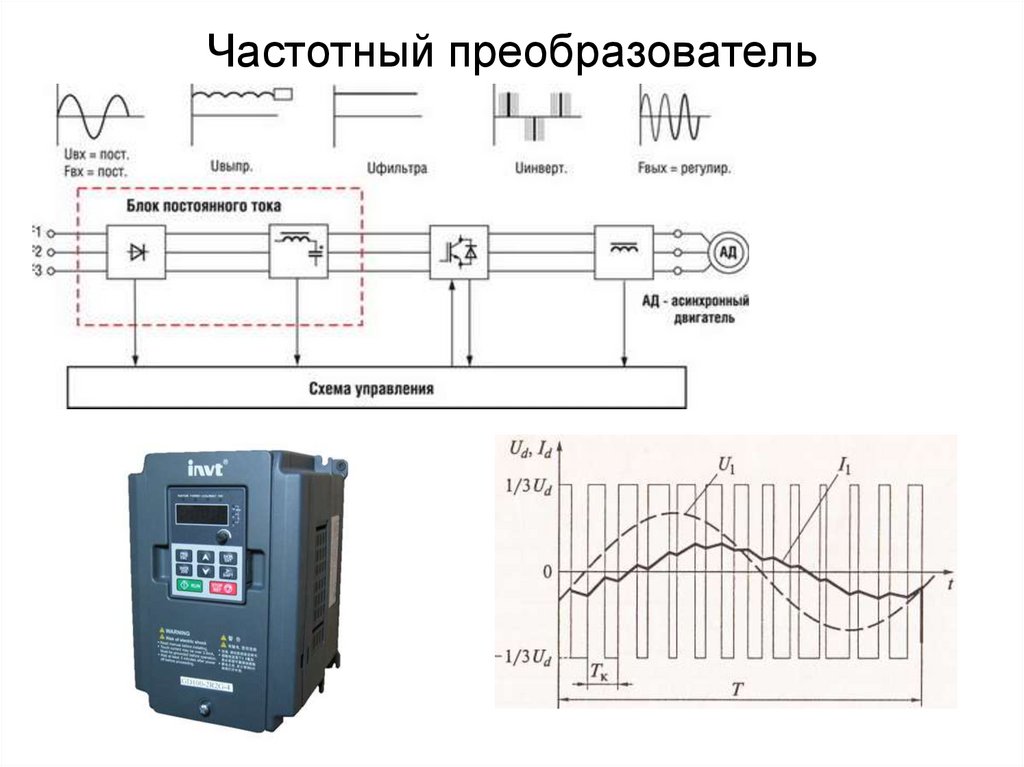

Схема преобразователя представлена в наглядном виде на следующем рисунке. (схема 2)

На схеме отображены основные структурные части преобразователя, а именно: инвертор, диодный силовой выпрямитель, модуль управления широтно-импульсной модуляцией, система управления, дроссель и конденсатор фильтра. Регуляция выходной частоты и напряжения (fвых. и Uвых., соответственно) осуществляется путем широтно-импульсного управления высокой частоты. Управление зависит от периодичности модуляции. Это период, в течение которого статор по очереди получает сигнал от положительного и отрицательного полюса напряжения. Длительность периода модулируется согласно синусоидальному закону гармонических частот, дополнительное преобразование происходит уже в обмотках двигателя, где после фильтрации ток имеет уже строго синусоидальную форму.

      Сама кривая выходного напряжения – это двуполярная последовательность высокой частоты, созданная прямоугольными импульсами. Данные параметры также регулируются широтно-импульсной модуляцией, а сама ширина импульсов модулируется по синусоидальному закону. Изменение характеристик выходного напряжения осуществляется одним из двух способов: изменение AP (амплитуды) путем регуляции значения входного напряжения Uвх.; при Uвх., имеющим постоянное значение, путем внесения изменений в программу, контролирующую периодичность переключения переключателей V1-V6. Наличие современных IBGT-транзисторов на микропроцессорном управлении применение второго способа является более продуктивным и широко используемым. ШИМ также позволяет добиться формы кривой тока близкой к синусоиде, но уже благодаря свойствам обмоток, выполняющих функции фильтра.

Данный метод управления также позволяет существенно увеличить коэффициент полезного действия преобразователя и по своим характеристикам полностью аналогично методике управления путем изменения амплитуды и частоты тока. В наше время существует несколько компоновок инверторов с управляемыми ключами: запираемые GTO тиристоры; биполярные IGBT-транзисторные ключи с затвором. С примером можно ознакомиться на следующем рисунке. (рисунок 2) Здесь изображена мостовая трехфазная схема с использованием IGBT-транзисторов. Инвертор автономный. В данной схеме используется комплекс из 6 транзисторных ключей (на схеме V1-V6), емкостного фильтра тока. Транзисторы включены при помощи диодов обратного тока (на схеме D1-D6) по встречно-параллельной схеме.

Алгоритм переключения вентилей задается микропроцессором, переключение преобразует постоянное Uвх. в переменное выходное напряжение с прямоугольными импульсами. Активная составляющая токового потока асинхронного двигателя проходит через транзисторы, а реактивная – через диоды обратного тока.

И – трехфазный мостовой инвертор;
В – трехфазный мостовой выпрямитель;

Сф – конденсатор фильтра;

Переити в каталог продукции: Частотные преобразователи

принцип работы, особенности и применение в асинхронных электродвигателях

Чаще всего преобразователи частоты используются для асинхронного двигателя, но встречаются они и в бытовой технике. Несмотря на распространённость, они обладают не только преимуществами, но и недостатками, устранять которые приходится, используя дополнительные приборы. Все преобразователи выполняют важную функцию, и представить хоть одно производство без частотника для асинхронных двигателей невозможно.

• Сферы применения устройства
• Принцип работы частотника
• Применение в асинхронных двигателях
• Основные составляющие прибора

Сферы применения устройства

Преобразователь частоты – это специальное устройства, которое устанавливается на мощные электродвигатели. Их главное предназначение — изменение частоты поступающего тока. Как известно, ток, который поступает из розетки имеет частоту, она равна 50 Гц. Для того чтобы ускорить или наоборот замедлить двигатель, эту частоту можно изменять. Роль, которую играет частотник – изменение частоты тока.

Самый яркий пример — это стиральные машины, они имеются у каждого в доме, для ускорения частоты вращения барабана частотник электродвигателя увеличивает частоту тока, чтобы уменьшить количество оборотов, производится обратное действие. Также их используют для плавного запуска мощных двигателей: современные частотники, могут изменять колебание тока от 1-800 Герц.

Принцип работы частотника

В основе работы частотника лежит инвертор с двойным преобразованием. Преобразователь работает по следующей схеме:

• Вначале переменный синусоидальный ток (220-380 В), поступающий в инвертор выпрямляется. Для выпрямления используется диодный мост.
• После ток поступает на группу конденсаторов, где он фильтруется и сглаживается.
• Далее, мостовые ключи из биполярных транзисторов (IGBT, БТИЗ) и управляющие микросхемы принимают отфильтрованный ток и формируют из него трёх или однофазную широтно-импульсную модуляцию с требуемыми параметрами.
• На выходе получается синусоидальный ток с уже изменёнными характеристиками, синусоидальность обеспечивается индуктивностью обмоток.

Более подробно весь процесс изображён на следующей схеме:

Применение в асинхронных двигателях

Асинхронные двигатели превосходят по мощности и производительности обычные электродвигатели, но при этом они обладают рядом недостатков. Основным из них является необходимость увеличения номинальной мощности при запуске в 5-7 раз, а также то, что для регулирования скорости вращения ротора необходимо использовать специальные устройства. Увеличение потребляемой мощности при запуске порождает скачки внутри сети и

ударные импульсы, в свою очередь, это негативно влияет на срок службы любого асинхронного двигателя.

Для решения всех проблем сразу был разработан асинхронный преобразователь частоты. Их использование удобно тем, что работа частотника происходит в автоматическом режиме, и поэтому контроль за токами происходит постоянно. Это устройство уменьшает пусковые токи, тем самым не создавая перегрузок в сети и не нанося вред двигателю, также он позволяет регулировать частоту вращения ротора. Отпадает необходимость в использовании магнитного пускателя. Главные плюсы частотника:

• экономия электроэнергии;
• увеличение долговечности двигателя;
• возможность регулирования работы двигателя;
• обеспечивает обратную связь смежных приводов.

В действительности, это настоящий генератор трехфазного напряжения, при помощи которого можно добиться нужной величины и частоты.

Основные составляющие прибора

В состав любого частотника входит четыре главных модуля:

• выпрямитель;
• блок фильтрации напряжения;
• инверторный узел;
• система управления на базе микропроцессора.

Все эти модули соединены блоком управления, он контролирует системы и отвечает за работу выходного каскада, выдаваемого инвертором. Современные устройства подобного типа также обладают определёнными защитными узлами, которые защищают его от превышения тока и коротких замыканий.

Также они оборудованы датчиками слежения за температурой и прочими системами, позволяющими отслеживать отклонения от нормы при его работе.

Несмотря на то что частотник должен выпрямлять ток и держать постоянную его частоту, полностью сгладить пульсации он не может, это связано с переменной составляющей и непостоянством тока в самой сети. Для того чтобы полностью убрать эти колебания, используются катушки индуктивности и конденсаторы. Их подключение и настройка происходит, как правило, в системе частотного преобразователя. Катушка сглаживает ток, благодаря своему реактивному сопротивлению, в свою очередь, конденсатор, пропуская через себя ток, выдаёт не переменное, а постоянное напряжение.

Встречаются частотные преобразователи как для однофазных сетей, так и для трехфазных. Также они могут отличаться по типу управления, существуют векторные и скалярные модели.

Векторные применяются в тех случаях, когда необходимо жёстко регулировать частоту вращения ротора, второй тип частотников используется на объектах, где нет особой необходимости в жёстком регулировании подаваемой частоты, их можно встретить в вентиляционных системах. Скалярный тип управления используется для однофазных систем, в свою очередь, векторная для трехфазных. Принцип регулирования частоты в обоих случаях остаётся одинаковым.

Устройство

, принцип действия, назначение

Поскольку электропривод является одним из основных способов механизации производства и бытовых задач, в ряде случаев возникает необходимость регулирования частоты вращения электродвигателей. В зависимости от их типа и принципа действия применяются различные технические решения. Одним из них является преобразователь частоты. Что это такое и где применяется частотник, мы расскажем в этой статье.

• Определение
• Устройство
• Типы частотников и область применения
• Методы управления
• Количество фаз
• Схема подключения

Определение

По определению преобразователь частоты представляет собой электронный преобразователь мощности для изменения частоты переменного тока. Но в зависимости от исполнения меняется как уровень напряжения, так и количество фаз. Вам может быть не совсем понятно, зачем нужно такое устройство, но мы постараемся рассказать вам об этом простыми словами.

Частота вращения вала синхронных и асинхронных двигателей (АД) зависит от частоты вращения магнитного потока статора и определяется по формуле:

n = (60*F/p)*(1-S),

где n — число оборотов вала АД, p — число пар полюсов, s — скольжение, f — частота переменного тока.

Проще говоря, скорость вращения ротора зависит от частоты и количества пар полюсов. Число пар полюсов определяется конструкцией катушек статора, а частота тока в сети постоянна. Следовательно, чтобы регулировать скорость, мы можем управлять частотой только с помощью преобразователей.

Устройство

С учетом вышеизложенного переформулируем ответ на вопрос, что это такое:

Преобразователь частоты – это электронное устройство для изменения частоты переменного тока, а значит, и скорости вращения ротор асинхронной (и синхронной) электрической машины.

Графическое обозначение по ГОСТ 2.737-68 вы можете увидеть ниже:

Называется электронным, так как основан на схеме полупроводникового переключателя. В зависимости от функциональных особенностей и типа управления будет видоизменяться как принципиальная схема, так и алгоритм работы.

На схеме ниже показано, как устроен преобразователь частоты:

Принцип работы преобразователя частоты следующий:

• Сетевое напряжение поступает на выпрямитель 1 и становится выпрямленным пульсирующим.
• В блоке 2 сглаживаются пульсации и частично компенсируется реактивная составляющая.
• Блок 3 представляет собой группу силовых ключей, управляемых системой управления (4) с использованием широтно-импульсной модуляции (ШИМ). Такая конструкция позволяет получить на выходе двухуровневое регулируемое ШИМ напряжение, которое после сглаживания приближается к синусоидальной форме. В дорогих моделях применена трехуровневая схема, где используется большее количество клавиш. Это позволяет добиться более близкой к синусоидальной формы сигнала. В качестве полупроводниковых ключей могут быть использованы тиристоры, полевые или IGBT-транзисторы. В последнее время наиболее востребованы и популярны последние два типа из-за эффективности, малых убытков и простоты управления.
• С помощью ШИМ формируется необходимый уровень напряжения, простыми словами — так модулируется синусоида, поочередно включая пары ключей, формируя линейное напряжение.

Вот мы вкратце описали, как работает преобразователь частоты для электродвигателя и из чего он состоит. Он используется в качестве вторичного источника питания и не только управляет формой тока питающей сети, но и преобразует его значение и частоту в соответствии с заданными параметрами.

Типы частотников и область применения

Способы управления

Регулировка скорости может осуществляться различными способами, как по способу установки требуемой частоты, так и по способу регулирования. Частотники по способу управления делятся на два типа:

1. Со скалярным управлением.
2. С векторным управлением.

Устройства первого типа регулируют частоту по заданной функции U/F, то есть напряжение изменяется вместе с частотой. Пример такой зависимости напряжения от частоты можно наблюдать ниже.

Может быть разным и запрограммирован под конкретную нагрузку, например, на вентиляторах он не линейный, а напоминает ветвь параболы. Этот принцип работы удерживает магнитный поток в зазоре между ротором и статором практически постоянным.

Особенностью скалярного управления является его распространенность и относительная простота реализации. Чаще всего используется для насосов, вентиляторов и компрессоров. Такие частотники часто используют, если необходимо поддерживать стабильное давление (или другой параметр), это могут быть и погружные насосы для скважин, если рассматривать бытовое применение.

В производстве область применения широкая, например, регулирование давления в тех же трубопроводах и выполнение автоматических систем вентиляции.

Диапазон регулирования обычно 1:10, проще говоря максимальная скорость от минимальной может отличаться в 10 раз. Из-за особенностей реализации алгоритмов и схемотехники такие устройства обычно дешевле, что является их основным преимуществом.

Недостатки:

• Не слишком точная поддержка оборотов.
• Замедленная реакция на смену режима.
• Чаще всего нет возможности контролировать момент на валу.
• При увеличении скорости выше номинальной момент на валу двигателя падает (то есть когда поднимаем частоту выше номинальной 50Гц).

Последнее связано с тем, что напряжение на выходе зависит от частоты, при номинальной частоте напряжение равно сетевому, и частотник не умеет его поднимать выше, на графике можно было увидеть четную часть графика после 50 Гц. Следует отметить, что зависимость момента от частоты, она падает по закону 1/f, на графике ниже показана красным цветом, а зависимость мощности от частоты — синим цветом.

Преобразователи частоты с векторным управлением имеют другой принцип работы, здесь не только напряжение соответствует кривой U/f. Характеристики выходного напряжения изменяются в соответствии с сигналами датчиков, благодаря чему на валу поддерживается определенный момент. Но зачем нужен такой метод управления? Отличительными чертами преобразователя частоты с векторным управлением являются более точная и быстрая регулировка. Это важно в таких механизмах, где принцип действия связан с резким изменением нагрузки и крутящего момента на исполнительном органе.

Такая нагрузка характерна для токарных и других видов станков, в том числе с ЧПУ. Точность регулирования до 1,5%, диапазон регулировки 1:100, для большей точности с датчиками скорости и т.п. — 0,2% и 1:10000 соответственно.

На форумах бытует мнение, что на сегодняшний день разница в цене между векторными и скалярными частотниками меньше, чем была раньше (15-35% в зависимости от производителя), и основное отличие больше в прошивке, чем в схемотехнике. Также обратите внимание, что большинство векторных моделей также поддерживают скалярное управление.

Преимущества:

• большая стабильность и точность;
• более быстрая реакция на изменение нагрузки и высокий крутящий момент на низкой скорости;
• более широкий диапазон регулирования.

Главный недостаток — дороже скалярных.

В обоих случаях частоту можно задать вручную или с помощью датчиков, например, датчика давления или расходомера (если речь идет о насосах), потенциометра или энкодера.

Все или почти все преобразователи частоты имеют функцию плавного пуска, которая облегчает запуск двигателей от аварийных генераторов практически без риска его перегрузки.

Количество фаз

Кроме способов срабатывания частотники различаются количеством фаз на входе и выходе. Так различают преобразователи частоты с однофазным и трехфазным вводом.

При этом большинство трехфазных моделей могут питаться от одной фазы, но при таком применении их мощность снижается до 30-50%. Это связано с допустимой токовой нагрузкой на диоды и другие элементы силовой цепи. Однофазные модели доступны в диапазоне мощностей до 3 кВт.

Важно! Обратите внимание, что при однофазном подключении с напряжением 220В на входе будет на выходе 3 фазы 220В, а не 380В. То есть на линейном выходе будет ровно 220В, короче. В связи с этим обычные двигатели с обмотками, рассчитанными на напряжение 380/220В, необходимо соединить треугольником, а на 127/220В — звездой.

В сети можно найти много предложений типа «преобразователь частоты 220 на 380» — это в большинстве случаев маркетинг, продавцы называют любые три фазы «380В».

Чтобы получить реальные 380В от одной фазы, необходимо либо использовать однофазный трансформатор 220/380 (если вход преобразователя частоты рассчитан на такое напряжение), либо использовать специализированный преобразователь частоты с однофазным вводом и трехфазный выход 380 В.

Отдельным и более редким типом преобразователей частоты являются однофазные инверторы с однофазным выходом 220. Они предназначены для регулирования однофазных двигателей с конденсаторным пуском. Примером таких устройств являются:

• ЭРМАН ER-G-220-01
• ИННОВЕРТ IDD

Схема подключения

На самом деле, чтобы получить 3-фазный выход от преобразователя частоты 380 В, необходимо подключить 3-фазный вход 380 В:

Подключение частотника к одной фазе аналогично, кроме подключения питающих проводов:

Однофазный преобразователь частоты для двигателя с конденсатором (насос или маломощный вентилятор) подключается следующим образом:

Как видно на схемах, кроме питающих проводов и проводов к двигателю, преобразователь частоты имеет другие клеммы, датчики, кнопки пульта дистанционного управления, шины для подключения к компьютеру (обычно стандарта RS-485) , и так далее связаны с ними. Это дает возможность управлять двигателем по тонким сигнальным проводам, что позволяет убрать преобразователь частоты в электрощит.

Частотники — универсальные устройства, назначение которых не только регулировка скорости, но и защита электродвигателя от неправильных режимов работы и питания, а также от перегрузок. Помимо основной функции устройства реализуют плавный пуск приводов, что снижает износ оборудования и силовые нагрузки. Принцип работы и глубина настройки параметров большинства преобразователей частоты позволяет экономить электроэнергию при управлении насосами (ранее управление осуществлялось не за счет производительности насоса, а с помощью клапанов) и другим оборудованием.

На этом мы заканчиваем рассмотрение вопроса. Надеемся, что после прочтения статьи вы поймете, что такое преобразователь частоты и зачем он нужен. Напоследок рекомендуем посмотреть полезное видео по теме:

Наверняка вы не знаете:

• Как измерить частоту переменного тока
• Как работает магнитный пускатель
• Как выбрать частотник по мощности и току

9Руководство по эксплуатации преобразователя частоты 0000 ГГц Преобразователь частоты

ГГц является отличным решением для преобразования 50 Гц в 60 Гц в разных странах, также может преобразовывать 60 Гц в 50 Гц, в дополнение к регулировке частоты, выходное напряжение может изменяться от 0 до 300 вольт для одной фазы блок питания, 0-520 вольт для трехфазного питания. В этой статье представлены основные рекомендации по эксплуатации статического преобразователя частоты GoHz. Вы можете легко настроить преобразователь, следуя этому руководству.

Панель управления однофазным преобразователем частоты

Панель управления преобразователем частоты в гогерц имеет 4 основных окна отображения: напряжение (В), частота (Гц), ток (А), мощность (Вт).
(1) «ЧАСТОТА» (Гц) отображение выходной частоты;
(2) «НАПРЯЖЕНИЕ» (В) отображение выходного напряжения;
(3) «ВЫХОДНОЙ АМПЕР» (А) отображение выходного тока;
(4) «ВЫХОДНАЯ МОЩНОСТЬ» (Вт) отображает выходную мощность.

Статический преобразователь частоты GoHz Шаги по эксплуатации
1. Откройте переднюю дверцу преобразователя частоты GoHz, вы увидите входные и выходные клеммы машины, подключив их в соответствии с маркировкой блока клемм.
2. Выключите выходной переключатель.
3. Включите входной переключатель.
4. Нажать кнопку пуска – зеленое «ВКЛ» на панели.

5. Регулировка напряжения : Выходное напряжение регулируется от 0 до 300 В (однофазное) и от 0 до 520 В (трехфазное). «НАПРЯЖЕНИЕ» на панели отображает выходное напряжение, счет слева направо, ручка с надписью «VOLTAGE ADJ» используется для регулировки напряжения, желтая кнопка «НИЗКИЙ» на панели представляет собой уровень высокого-низкого напряжения (0- 150 В — низкий уровень, 0–300 В — высокий уровень). Если требуемое напряжение нагрузки выше 150 В, нажмите кнопку «LOW», увеличьте напряжение, регулируя ручку «VOLTAGE ADJ» по часовой стрелке, уменьшите напряжение против часовой стрелки; Если требуемое напряжение нагрузки ниже 150 В, нажмите желтую кнопку «LOW».
Для трехфазных преобразователей низкое напряжение составляет 0-260 В, высокое напряжение составляет 0-520 В.

6. Настройка частоты : Измените частоту с помощью переключателя «НАСТРОЙКА ЧАСТОТЫ». Переключатель регулировки частоты имеет 4 значения, слева направо это сотни, десятки, единицы и знаки после запятой. PS: входная частота может быть 50Гц или 60Гц, выходная частота регулируется от 40Гц до 120Гц (общая) или даже 400Гц (уточняйте при заказе, если ваше оборудование работает на 400Гц, в принципе преобразователь может работать и на 49Гц)максимум 9,9 Гц).

7. Проверьте параметры, отображаемые на панели преобразователя частоты: частота и напряжение соответствуют нагрузкам. Включите выходной переключатель, преобразователь частоты включен для работы, «OUTPUT AMPERE» на панели — это выходной ток, «OUTPUT WATT» — это выходная мощность, панели выходного тока и панели мощности будут отображать фактический ток и активный власть.

8. Красная кнопка «ВЫКЛ/СБРОС» на панели означает «Выкл.» и «Сброс». В случае аварийных сигналов преобразователя частоты нажмите эту кнопку для сброса или выключения.

Следующие две точки относятся только к трехфазным преобразователям частоты
Панель управления трехфазным преобразователем частоты

9. Кнопка «ВЫХОДНОЙ ТОК» на панели представляет собой переключатель трехфазного дисплея: переключение на «U», выходная частота, напряжение, ток, мощность на панели «U» фактические выходные параметры; Переключив его на «V», частота, напряжение, ток, мощность соответствуют «V» фактическим выходным параметрам; При переключении на «Вт» частота, напряжение, ток, мощность соответствуют фактическим выходным параметрам «Вт».
