Чем лучше паять медные провода: Как правильно паять медные провода паяльником: инструкция

Содержание

Как правильно паять медные провода паяльником: инструкция

Для соединения проводов чаще всего используют паяльник, так как это наиболее простой и надежный способ получить качественный результат. Различные вид скручивания, сматывания изолентой и прочие кустарные методы оказываются не надежными или повышают сопротивление проводов, что приводит к перегреванию определенных участков и ухудшению рабочих характеристик схемы. Пайка проводов паяльником является не таким уж и сложным делом, как выглядит с самого начала, но здесь требуется придерживаться определенных правил.

Чтобы провести данную процедуру не требуется какой-либо специальный паяльник для проводов, так как все это проводится обыкновенным инструментом, который можно приобрести в любом магазине. Главное здесь сама технология пайки, правильный подбор необходимых материалов и прочие особенности, которые влияют на конечный результат.

Особенности пайки проводов

Пайка проводов паяльником с кислотой и другими видами флюса практически всегда проводится по одной и той же схеме. Вне зависимости от того, какой именно флюс используется и какой припой был подобран, для соединения проводятся одни и те же операции. В некоторых случаях, если нет большой ответственности, то даже расходные материалы могут стать взаимозаменяемыми. Если же речь идет о контактах, которые могут подвергаться нагрузкам, или же находятся в другой неблагоприятной среде, то здесь требуется четко следовать технологии.

Многие мастера утверждают, что пайка проводов паяльником к плате и между собой является одной из самых простых. На самом деле это действительно далеко не самая сложная процедура. Главной проблемой здесь является подбор правильного припоя и фиксация проводов, чтобы они оставались неподвижными до момента соединения. Подбор удобного положения не всегда возможен, так как здесь многое зависит от конкретной ситуации, но при работе с мелкой бытовой техникой и электроникой проблем не возникает.

Эта процедура является одной из наиболее распространенных, так как с ней очень часто приходится сталкиваться в быту при ремонте различных вещей. Таким образом, стоит знать, как правильно паять провода паяльником, даже если необходимость в этом еще не возникала.

Инструменты для пайки

Основным инструментом для пайки, без которого этот процесс будет совсем неосуществимым, является паяльник. Главным его параметром становится подходящая мощность, которая позволит расплавиться флюсу и припою, но при этом не станет существенно превышать температуру их кипения.

Основные инструменты для пайки проводов

Помимо этого могут понадобиться следующие дополнительные инструменты и расходные материалы:

  • Флюс – служит для улучшения свойств припоя во время пайки;
  • Припой – основной материал, при помощи которого детали припаиваются друг с другом;
  • Растворитель – помогает избавиться от разбрызганных расходных материалов;
  • Увеличительная лупа – нужна преимущественно при работе с мелкими проводами;
  • Пинцет – для работы с мелкими деталями и удерживания припоя;
  • Подставка под паяльник;
  • Плоскогубцы;
  • Небольшой напильник для зачистки контактов.

Как выбрать припои и флюсы для пайки проводов

Выбор припоя для пайки является очень ответственным делом, так как от него во многом зависит качество соединения. На выбор влияет вид металла, с которым придется работать, температурные ограничения процесса, способ, каким происходит спаивание, потребность в механической прочности, размер деталей и многое другое. Коррозийная стойкость также может стать важным фактором, хотя такие требования встречаются достаточно редко.

Для толстых проводов с высокой температурой плавления понадобится более тугоплавкий припой, чем для обыкновенных жил соединения в электроприборах. На выбор может повлиять электро-проводимость материала припоя, если речь идет об ответственных соединениях.

Флюс и припой для пайки

Выбор флюса основывается на том, с каким припоем придется работать. Ведь некоторые разновидности становятся на практике несовместимыми. Флюс не должен разрушительно действовать на металл. Желательно, чтобы его остатки можно было легко удалить и очистить. В большинстве случаев мастера обходятся обыкновенной канифолью, но иногда для проводов могут потребоваться другие разновидности флюса.

Как делать лужение проводов

Перед тем как запаять провод паяльником, нужно залудить его жало, а также сам провод. Паяльник и контакты проводов нужно предварительно зачистить от возможных остатков грязи, жировой и окислительной пленки. Для этого подойдет напильник с  мелкими зернами.

Лужение проводов своими руками

Поверхность металла должна стать блестящей и на ней не должно оставаться даже мелких посторонних частиц. После окончания очистки жало опускается сначала в канифоль, а потом в припой, после чего жало нужно приложить к доске или другой подставке. Припой не должен налипать сразу на инструмент. Повторять эту процедуру стоит до того момента, пока наконечник не приобретет иной оттенок, что будет означать, что он полностью залудился.

Пайка медных проводов паяльником предполагает, что их тоже нужно залудить. Очищенный от изоляции и зачищенный паяльником провод необходимо окунуть в канифоль, а сверху придавить разогретым паяльником. Это позволит расходному материалу расплавиться. После можно вынимать провод, когда канифоль начнет дымиться и плавиться. Далее паяльником нужно взять часть припоя и поднести его к слою канифоли на проводе. Хорошо подготовленный чистый провод можно залудить с первого раза.



Спаивание жил

Одним из главных условий, как правильно спаять провода паяльником, является хорошо подготовленная поверхность. Все мелкие частицы, краска, жир, пыль, лак, ПВХ от изоляции и многое другое, все это должно быть удалено.

После очистки поверхности нужно залудить оба провода и жало паяльника так, как это указано выше. Затем провода ставятся в удобное положение и максимально близко подводятся друг к другу, до непосредственного соприкосновения.

После этого, разогретым паяльником берется еще часть припоя, которая и станет материалом для соединения. Ее нужно быстро перенести к проводам и прикоснуться расплавленным припоям к месту будущего соединения. Если все правильно подобрано и залужено, то припой должен сразу растечься по поверхности и создать надежное соединение.

Спаянные 2 медных провода

Естественно, что с первого раза может получится не совсем аккуратно, а порой даже возникают проблемы с качеством соединения. Чтобы этого не было, стоит придерживаться следующих правил:

  • Пайка должна проходить быстро, чтобы припой не успел остыть;
  • Если первая попытка не удалась, то перед следующей нужно дать остыть проводам;
  • Прикасаться жалом паяльника к расходным материалам и местам соединения лучше всей поверхностью его рабочей части.

Если на спаянном месте не наблюдается трещин, а сам контакт смотрится ровным и в нем присутствует блеск, то это говорит о высоком уровне спаивания.

Заключение

Инструкция пайки проводов паяльником помогает понять основные принципы самого процесса и некоторые особенности подготовки. В этой процедуре важны все детали, даже самые мелкие. Но даже полное их изучение и запоминание не даст должного результата без практики, на которой у каждого могут проявляться индивидуальные ошибки.

Как правильно паять медный провод для электропроводки дома.

Умение паять бывает очень полезным при восстановлении обрывов в кабелях различного назначения. Однако делать это надо не спустя рукава, а тщательно и аккуратно, соблюдая ряд простых правил. Наша статья расскажет вам как правильно паять медный провод для электропроводки дома.



Умение паять бывает очень полезным при восстановлении обрывов в кабелях различного назначения. Однако делать это надо не спустя рукава, а тщательно и аккуратно, соблюдая ряд простых правил. Наша статья расскажет вам как правильно паять медный провод для электропроводки дома
Перед тем как приступить непосредственно к делу, выберите оптимальную мощность паяльника, так как для качественно выполненной работы необходимо как следует прогреть все элементы, подлежащие пайке. Подберите подходящее жало паяльника. Оно должно быть сопоставимо по размерам с габаритами самой детали, иначе вы рискуете либо повредить соседние элементы, либо некачественно пропаять провода (элементы схемы).  При работе с электрическими платами какого-либо оборудования паяльник необходимо заземлять, чтобы не допустить повреждения чувствительных элементов схемы прибора статическим электричеством или напряжением питания паяльника (220 В) в случае выхода инструмента из строя. Приступая к работе, сперва очистите поверхность жала паяльника и проводов, которые необходимо спаять, от загрязнений, так как крупицы мусора, пыли и окисла могут сильно повлиять на качество и долговечность пайки.


После этого включите паяльник в питающую сеть и дождитесь, пока он нагреется до температуры плавления олова. Чем мощнее будет ваш инструмент, тем дольше придется ждать. Провода, которые вы собираетесь паять, предварительно лучше тщательно скрутить между собой, так как олово – мягкий и ломкий металл. Он не выдержит даже слабых нагрузок. После этого обмакните жало паяльника в канифоль и смажьте им получившуюся скрутку. Тем самым вы обеспечите условия для хорошего перетекания олова на место пайки. Затем обмакните жало в припой и приложите его к месту пайки. Держать паяльник прижатым следует около 2-3 секунд. За это время расплавленное олово успеет перетечь на провода (элементы схемы) и как следует пропитать все микротрещинки вокруг.

Теперь осмотрите место пайки. Олово должно лежать равномерно и блестеть. Если припоя оказалось недостаточно, и в некоторых местах заметна часть скрутки или провода не зафиксировались, необходимо повторить действия из предыдущего шага. Помните, что паяльник нельзя держать прижатым слишком долго. Иначе вы рискуете перекалить пайку. В этом случае олово потеряет свой блеск, потемнеет, возможно, пойдет черными пятнами. В такой ситуации пайку можно будет сломать простым нажатием ногтя, поэтому вам потребуется аккуратно снять весь припой, вновь очистить паяльник и повторить все вышеизложенные действия.

Как соединить медный провод с алюминиевым?

Очень часто в старых домах приходится при ремонте электропроводки соединять алюминиевые провода старой проводки с медными- вновь проложенными.

Кто незнаком с этой темой и делает ремонт своими руками- просто тупо скручивают их между собой и закрывают в распредкоробке, не понимая какую головную боль они себе приобретут в дальнейшем…

С этой темой- соединение меди с алюминием- сталкиваются не отлько при монтаже внутренней электропроводки, но и при замене ввода в дом

Дело в том, что провода воздушной линии (ВЛ)- алюминиевые и если вы делаете вводной кабель медный, то просто так накрутить на алюминиевый провод жилу кабеля- нельзя!

А ведь делают же! Сколько раз сам видел… А потом удивляются- “Почему это у меня свет в доме моргает?!”

Да, действительно, а почему? А вот из-за чего.

Немного химии.  Алюминий- очень активный метал, попробуйте его спаять простым методом как медный провод, ничего не получится.

Алюминий активно реагирует на воздух, вернее даже не на сам воздух, а на влагу в воздухе, быстро образуя на своей поверхности тонкую пленку окиси.

Эта пленка оказывает высокое сопротивление электрическому току- появляется так называемое “переходное сопротивление” в месте соединения проводов.

Но медный провод тоже окисляется, однако не так сильно и интенсивно как алюминий и пленка окиси на поверхности меди оказывает гораздо меньшее сопротивление протеканию тока.

Получается что при соединении медного и алюминиевого провода они контактируют своими оксидными пленками.

Так же у этих двух металлов разное линейное расширение, поэтому при изменении температуры в помещении или величины тока, протекающего через скрутку медь-алюминий контакт между ними со временем ослабевает.

Переходное сопротивление в скрутке итак “тормозило” электрический ток, да еще ослабление контакта еще более увеличивало величину переходного сопротивления.

Это приводит к тому, что скрутка начинает греться, чем дальше- тем больше, греется изоляция провода. разрушается от нагрева  даже может загореть.

Сами знаете сколько домов сгорело из-за неисправностей в электропроводке и зачастую виновато в этом именно переходное сопротивление или плохой контакт.

Кстати о переходном сопротивлении.

Это активное сопротивление, то есть вся мощность на нем на 100% преобразуется в теплоту, ну как в утюге например)))

Что бы понять что это такое- представтье что два провода соединены между собой нихромовой проволокой и по ним протекает электрический ток, который раскаляет нихром докрасна.

Вот внутри скрутки медного и алюминиевого провода и находится такая раскаленная докрасна нихромовая нить. А оно вам надо?!

Запомните- переходное сопротивление- аналог раскаленной нихромовой нити.

Так,  химии достаточно. Теперь как выйти из положения если надо соединить медный провод с алюминиевым.

Тут суть вот в чем: главное что бы эти два металла не соприкасались между собой. Между ними должен быть нейтральный по отношению к ним материал, естественно токопроводящий.

Это может быть свинцовый припой, дюралюминий,сталь, нержавейка, покрытие из хрома.

Кстати интересно- нельзя: цинк, углерод (графит) и серебро с золотом и платиной.

Хотя я себе не представляю кто может себе позволить такое удовольствие- соединять медь с алюминием через платину)))

В такм случае если денег море- лучше совсем провода полностью из платины сделать, потери напряжения исчезнут напрочь)))
Итак, соединяем медь с алюминием:

-С помощью клемных зажимов;

-Болтовое соединение через шайбы

-Слой из нейтрального материала

Клемные зажимы- это ответвительные сжимы (так называемые “орехи”), wago, клемники в изоляции и т.п.

Ну болтовое соединение итак понятно- делается петля на проводе, вставляется болт, а между медью и алюминием- стальные шайбы.

Такое соединение гораздо надежнее всех клемников и зажимов, единственный минус- большие габариты, в распредкоробке много метса занимают.

Я так сам делал например на вводе в дом- когда надо было соединить медный кабель с алюминиевым вводом от ВЛ. Да еще кабель был четырехжильным, а сеть- 220.

Тогда сделал на фазу и ноль по две жилы кабеля, соединил через болтовое соединение с обрезком алюминиевого провода, и уже этот обрезок был подключен энергетиками на ввод.

Уже второй год прошел- замечаний нет))) Это при наличии электроплиты в доме и всего прочего- электротитан, чайник, утюг, микроволновка и т.д.

Сейчас про слой из нейтрального материала. Я имею ввиду- свинцово-оловянный припой.

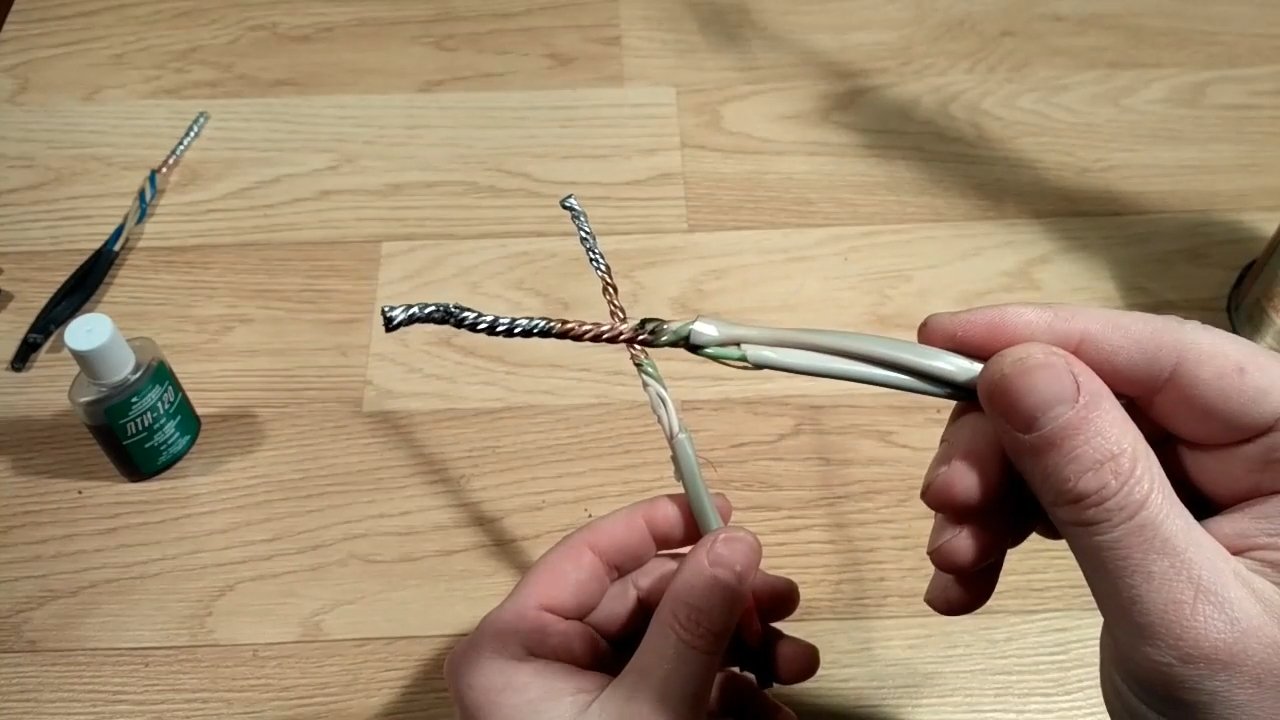

Как это делается покажу на фото:

Это хороший выход из положения когда нет под рукой зажимов или не хочется их использовать, а болтовое соединение не помещается в коробку.

Тогда надо покрыть медный провод припоем и сделать скрутку с алюминием- соединение будет надежным! Хотя и по ПУЭ- неправильным…

Там требуется или пайка-сварка или клемники-болты, чистая скрутка по ПУЭ- вне закона…

Хотя я лично однажды вскрыл распредкоробку освещения в старом доме- там с выключателя медный провод шел, а на лампочку- алюминиевый. Скрутка была чисто медь с алюминием без вских клемников, припоя и т.д.

Так состояние- как будто только что скрутили!

Все чистенько, никакого окисла и подгара. Я думаю это потому, что в квартире было всегда сухо и к тому же распредкоробка была наглухо запечатана в стене- то есть воздух в нее не проникал.

А поэтому и алюминий не окислялся и к тому же нагрузка на скрутку была минимальная- всего одна лампочка подцеплена.

Поэтому если через соединение медь-алюминий будет проходить большой ток, то лучше сделать болтовое соединение как самое простое, посложнее- пайка.

А вот ваговский зажим в таком случае я бы не рекомендовал использовать, лучше другие клемники где провода хотя бы винтом зажимаются.

Итак, сейчас вы знаете как соединять медный провод с алюминиевым и если вам придется это делать- уверен, вы сделаете правильный выбор!

Замена электропроводки в квартире

В последние несколько десятилетий на мировом рынке появилось огромное количество разнообразной бытовой техники, которая значительно улучшает наш быт. Стараясь не отставать от мирового прогресса, мы приобретаем для нашего домашнего очага такие необходимые вещи, как стиральная машина, СВЧ-печь, кофемашина, различные кухонные комбайны, персональный компьютер и многое другое.

При этом не задумываемся, что вся эта техника создает определенную нагрузку на нашу электросеть, в частности, на электропроводку в квартире или в частном доме.

Электроснабжение современных зданий ведется с учетом возросших требований по потребляемой мощности. Что нельзя сказать о зданиях, срок эксплуатации которых более 20-ти лет. В таких домах электропроводка была рассчитана с учетом требований тех лет, когда суммарная мощность всех подключенных бытовых устройств была значительно ниже.

Но это не единственный фактор безопасной эксплуатации электропроводки. Со временем изоляция электропроводки теряет свои изоляционные свойства. Под действием длительного периода климатических воздействий изоляция электропроводки разрушается, что может привести к печальным последствиям. По статистике огромный процент возгораний происходит из-за старой проводки. Поэтому замена старой электропроводки – залог безопасности домашнего очага.
Выбор сечения и марки кабеля.

Прежде чем приступить к работам по замене электропроводки, нужно определиться с маркой нового кабеля. Для монтажа токонесущих линий в жилых зданиях применяют два вида кабеля: медный и алюминиевый. Медный провод по своим электрическим параметрам лучше алюминиевого, но стоимость его выше. К тому же, провод из меди больше подвержен окислению, что отрицательно сказывается на местах его соединения. Поэтому участки медного провода предварительно покрывают слоем припоя (лудят).

Следующий важный параметр, который нужно учитывать при выборе электрического кабеля, это сечение токонесущей жилы. Чем больше площадь сечения провода, тем выше значение по потребляемой мощности, которую он может выдержать. Для зданий специальных назначений сечение кабеля предварительно рассчитывают. Для жилых зданий существуют установленные нормы, по которым площадь сечения составляет:

для скрытой электропроводки:

    медный провод – 1,5 мм;
    алюминиевый провод – 2,5 мм;

для открытой электропроводки:

    медный провод – 2,5 мм;
    алюминиевый провод – 4 мм.

После выбора необходимой марки кабеля приступают к демонтажу старой электропроводки, предварительно отключив сетевое напряжение.
Классификация электропроводки по способу исполнения.

По способу укладки провода различают скрытую и открытую электропроводку.

Открытую электропроводку размещают на поверхности стены и используют, в основном, в зданиях деревянного типа.

Скрытую электропроводку применяют в кирпичных и железобетонных зданиях и укладывают в специальных каналах, которые после укладки заделывают штукатурным раствором.

На демонтаж скрытой электропроводки затрачивается больше времени, чем на демонтаж открытой. И связано это с тем, что проводку из канала в стене не всегда удается извлечь, не повредив покрытие стены, так как очень часто скрытую проводку наглухо цементируют в канале.

Чтобы облегчить процесс замены электропроводки в доме, квартире и коттедже, провода помещают в металлические или пластиковые трубы, которые укладывают в каналы и заделывают штукатурной смесью.
Монтаж электропроводки.

После того, как демонтировали старую проводку, приступают к разметке новых электролиний и электроточек. Для этого заранее определяют будущее местоположение всей бытовой техники, для которой необходимо электропитание. Иногда в зданиях, особенно старых конструкций, размещение розеток и выключателей не всегда удовлетворяет в плане эстетики и комфорта. Поэтому новые розетки стараются разместить так, чтобы их положение было скрыто бытовой техникой, а выключатели были доступны и отлично вписывались в дизайн помещения.

Для подводки кабеля к электроточкам можно использовать старые каналы в стене и дополнительно сделать новые.

Прокладка новых каналов связана с определенными трудностями. Если поверхность стены оштукатурена толстым слоем, то сделать канал для электропроводки не составит особого труда. Если стена железобетонная, то нужно использовать специальный строительный инструмент (штроборез) для нарезания каналов.

Каналы для укладки кабеля выполняют перпендикулярно и параллельно полу или потолку, чтобы впоследствии было легко определить местоположение электропроводки при выполнении сверлильных работ.

Соединения электропроводки допускается только в соединительных коробках. Не рекомендуется соединять вместе медные и алюминиевые проводники, так как образуется гальваническая пара, что может вызвать сильное нагревание или искрение контакта. В таких случаях используют специальные переходники или участки соединения медного проводника пропаивают.
Проверка выполненных работ.

После того, как электропроводка уложена в специальные трубы и закреплена в каналах стены, приступают к проверке смонтированной линии на отсутствие короткого замыкания. Проверка выполняется при помощи специального прибора – тестера.

Только после этого, убедившись в отсутствии короткого замыкания в электропроводке, линию подключают к сетевому напряжению и проверяют работоспособность всех установленных электроточек при помощи фазового индикатора или тестера.

В крайнем случае, для проверки можно использовать осветительные приборы.

После поверочных работ приступают к заделыванию каналов штукатурным раствором, тщательно и ровно разравнивая его по плоскости стены.

Следует учесть, что выполнение работ по замене электропроводки связано с риском поражения электрическим током и опасностью возгорания. Поэтому для выполнения качественной работы лучше обратиться к квалифицированному специалисту в этой области.

электропроводка в доме паять медный провод алюминиевый провод Как правильно паять медный провод для электропроводки дома. Обработан

Как правильно паять провода

Для того чтобы спаять провода потребуется канифоль или флюс, припой (смесь олова и свинца) и паяльник. Для пайки проводов наиболее подходящим будет паяльник мощностью 40 Вт.

Инструмент более высокой мощности обычно используется для спайки металла, а менее мощные варианты подходят для мелких деталей и микросхем.

Перед тем как включить паяльник, жало очищается от нагара и грязи. Для этого подойдёт наждачная бумага или напильник. После этого его можно включать в розетку.

Провода могут быть одножильными или многожильными. Для многожильного провода потребуется предварительно скрутить жилы, чтобы они держались совместно. Сделать это лучше всего плоскогубцами или пинцетом.

Спаиваемые стороны проводов нужно зачистить от изоляции. Если нужно припаять два провода, то зачищается 1-1,5 см, если провод паяется к лампочке, лучше очистить не более 0,5 см, главное здесь — чтобы не было торчащих оголённых частей проводов.

Зачищенные провода залуживаются по отдельности путём обмакивания их во флюс или расплавленную канифоль. Это производится для того, чтобы припой хорошо приставал к жилам.

На залуженные провода наносится припой. Предварительно лудится жало, на котором затем расплавляется припой. После этого жало с припоем нужно провести по каждому проводу, при этом провода должны покрыться слоем припоя.

Если провода толстые, может потребоваться несколько раз наносить припой. Тут следует в перерывах между нанесением припоя каждый раз залуживать провод.

Далее провода нужно наложить один на другой, крепко прижать друг к другу; приложить жало паяльника с небольшим количеством припоя. Припой на проводах разогреется и сплавится между собой, тогда паяльник можно убирать. Пока припой на проводах затвердевает (несколько секунд после того, как убрали нагреватель) не следует двигать проводами. Нужно постараться их удерживать неподвижно, в противном случае соединение может оказаться не прочным.

Передерживать жало паяльника на проводах не рекомендуется, так как это может привести к повреждению изоляции. Особенно это актуально в случае медных проводов, которым свойственна высокая теплопроводность.

Как сделать пайку медных труб и электрических проводов

Если вы собрались монтировать водопровод у себя в доме, но не можете определиться, какие выбрать трубы, то стоит обратить внимание на устройство водопровода с медными трубами. Такие трубы, в отличие от стальных труб, практически не поддаются коррозии, экологически чисты. Единственным недостатком медных труб является то, что для качественного водопровода их придется паять. Можно, конечно, выбрать другой вариант сборки медных труб с использованием обжимных фитингов, но хотя такой способ и быстрее, однако он гораздо менее надежен и непрактичен, чем пайка.

Непрофессионалу пайка медных труб сначала может показаться сложной задачей, но чтобы получились идеально герметичные соединения, успеха домашнему мастеру поможет добиться небольшая практика и дельные советы.

Место для пайки меди

Работу по пайке медных труб легче всего выполнять на верстаке, здесь нужно собрать и пропаять как можно больше соединений, а потом устанавливать собранную конструкцию на место. Чтобы зафиксировать трубы до конца пайки всех соединений вам понадобятся специальные подвески – трубные кронштейны, скобы или хомуты для крепления. Из-за того, что в контактирующих местах будут проходить электрохимические реакции, важно, чтобы подвески были тоже медными, либо пластиковыми.

Важно! Всегда следует работать только с сухой трубой, поскольку вода при нагревании трубы превратится в пар, который может выдуть припой из соединения и весь процесс придется повторять сначала.

Умение паять медь пригодится вам и при восстановлении обрывов в медных кабелях различного назначения.

Какие материалы и инструменты вам понадобятся для пайки

Для работ по пайке медных соединений вам понадобятся такие инструменты:

  • ножовка по металлу, а еще лучше – труборез, с ним вам работать будет легче. Если вы не собираетесь заниматься пайкой медных труб профессионально, можно ограничиться ножовкой по металлу;
  • напильник для зачистки труб от заусенец;
  • шкурка для удаления оксидной пленки;
  • кисть для нанесения флюса;
  • горелка для пайки. Если не хочется тратить лишние деньги на горелку, то можно пользоваться паяльной лампой, но все же горелкой выполнить эту работу проще и удобнее, результат получается качественней и красивее;
  • паяльник (бытовой), если вам нужно паять медный провод сечением до 4 кв/мм;
  • металлическая щетка;

И наконец, вспомогательные материалы, которые понадобятся для пайки:

  • сами медные трубы (их метраж рассчитывают по предварительно нарисованной схеме). Учтите, что можно приобрести медные трубы с изоляцией из ПВХ, но тогда придется снимать ее в местах соединения в процессе пайки;
  • фитинги под пайку для медных труб, то есть различные угольники, муфты и тройники. Их также подбирают в соответствии со схемой будущего водопровода, только не перепутайте их с обжимными фитингами;
  • медный провод, например, если нужно паять электропроводку в доме;
  • припой для пайки меди;
  • многокомпонентный флюс для пайки (который имеет свойства очищать металл) или кислота, если будет применяться химическое травление, для удаления оксидов с металлической поверхности.

Подготовка соединений для пайки

Основное условие для осуществления пайки – наличие постоянного зазора между деталями. Поэтому скрепляемым поверхностям необходимо придать цилиндрическую форму. Крайне важно, чтобы детали не имели дефектов, возникающих при нарезке труб, то есть не было заусенцев, деформации материала, неровных срезов. Избежать образования таких дефектов можно, если делать срезы трубы максимально ровно, а потом концы зачистить напильником.

Появившиеся дефекты после пайки устраняются ручным шаблоном, а очистку от окисной пленки, механических загрязнений выполняют с помощью наждачной шкурки, металлической щетки, в конце очистки поверхность протирают сухой тряпкой. Такая тщательная очистка основания способствует прочности соединения. Любые примеси на металле будут мешать смачиванию поверхности соединяемых деталей, уменьшению текучести припоя. Вследствие этого припой будет распределяться по поверхности не равномерно, а это в свою очередь может неудовлетворительно влиять на качество пайки.

Флюс и припои

После очистки поверхности для спайки можно переходить к нанесению флюса. Он представляет собой смесь слабой кислоты и вазелина в форме пасты, наносится на поверхности кистью, для чего окуните кисть во флюс и покройте им зачищенный конец медной трубы (если это кабель, то обрабатывается припоем только медная жила). Затем вставьте кисть в гнездо фитинга и обработайте внутреннюю его поверхность. Это нужно сделать для предупреждения образования окислов на металле перед пайкой или во время пайки.

Во время работы с трубами и фитингами старайтесь не касаться пальцами зачищенных поверхностей, поскольку жир с рук может так испачкать поверхности, что в зазор между трубой и фитингом не будет затекать припой. Много флюса наносить не рекомендуется, так как при нагреве он будет стекать с поверхности и повлечет за собой растекание излишков припоя по трубе и фитингу. Далее трубу нужно вставить в фитинг и провернуть несколько раз для более равномерного распределения флюса по поверхностям.

Флюс – агрессивная субстанция, поскольку он изготавливается на основе хлоридов алюминия или цинка, поэтому излишнее количество флюса нежелательно, его излишки удаляют сухой ветошью.

Припои влияют на качество и прочность пайки, чаще всего применяют сразу несколько марок припоев.

1. Для твердой пайки в качестве флюса применяют буру, которую смешивают с водой до состояния вязкой кашицы.

2. Припоями в виде проволоки диаметром 2-3 мм удобно работать при капиллярном соединении.

3. Для осуществления мягкой пайки используют припои с содержание олова и серебра.

Стоит отметить, что в медных трубах для питьевой воды нельзя применять свинцовые припои.

При твердой пайке применяют медно-фосфорный или медно-фосфорный с серебром. Высокой пластичностью, прочностью и коррозийной устойчивостью обладают серебряные припои, они более дорогие, выпускаются в форме прутков диаметром 2-3 мм, но результат такой пайки намного лучше чем с использованием свинца или буры.

Мягкая и твердая пайка меди

При мягкой пайке нагрев соединений осуществляют горелками пропан-воздух или пропан-бутан-воздух. Для равномерного нагрева всего соединения пятно контакта пламени с поверхностью постоянно перемещают. Во время перемещения время от времени касаются прутком припоя до капиллярного зазора. При спаивании медных проводов электропаяльником, процесс примерно тот же, только вместо газовой смеси используется раскаленное жало паяльной станции.

Во время касания прутком припоя контролируют процесс плавления, если он не происходит, нагрев продолжают. Не забывайте о том, что можно перегреть какой-то отдельный участок соединения, поэтому необходимо перемещать пламя. С началом плавления припоя пламя следует отвести в сторону, а припою позволить заполнить капиллярную щель - так монтажный зазор автоматически заполнится полностью вследствие капиллярного эффекта. Излишнее количество припоя не только неоправданное расточительство, но оно может затечь внутрь соединения, что нежелательно.

Твердую пайку производят газопламенным нагревом с использованием пропан-кислорода или ацетилен-воздуха. Спаечный шов получается очень прочный, поэтому его можно делать несколько меньше (уже по ширине), чем при мягкой пайке. Этот вид пайки требует большего мастерства и опыта, иначе можно перегреть металл, а то и допустить его разрывы.

Пламя горелки устанавливают в нейтральное положение, оно должно быть небольшой величины и иметь синий цвет. Газовая смесь из кислорода и газообразного топлива сбалансируется таким образом, чтобы пламя, нагревая металл, не сплавляло моментально медь с заготовки. Поэтому, спаиваемые трубы равномерно нагревают по длине соединения и окружности до темно-вишневого цвета, но только не до температуры плавления металла.

Несмотря на то, что работа с медными трубами и проводами требует аккуратности и внимания к мелочам, это отношение с лихвой окупится долговечностью вашего водопровода или электропроводки. Но все же рекомендуется пройти несколько тестов по пайке меди. Желательно, перед тем как делать ответственные швы, попробовать спаять 10-15 швов на отдельных кусках труб или медной проволоки. После того как навыки пайки выработаются, можно приступать к ответственным спаечным работам.

Обязательно, после пайки медных труб необходимо сделать тестовую опрессовку контура водопровода или отопления под давлением 3-4 атм.  С проводкой тестирование места пайки проходит проще, главное чтобы не было мелких трещин, пор и неоднородных мест спаивания.

Читайте также:

Можно ли паять проводку в автомобиле

Собрать клики проще всего, привлекая внимание к какой-то весьма простой, заурядной и обыденной вещи, обыгрывая ее в «желтом» стиле. Псевдосенсации и «разоблачения» хитрецы рождают из самых обычных вещей, и автомобильная тема не стала исключением. Масса автомобильных блогеров «открывают глаза» читателям на мнимую опасность совершенно обыденной бытовухи, заманивая пошловатыми заголовками. В последнее время мне на глаза часто стала попадаться тема опасности соединения автомобильной проводки с помощью пайки. Многие ведущие прикладных блогов и каналов о ремонте и обслуживании автомобилей отметились по теме в духе «если вы так сделаете, автомобиль загорится, взорвется, и все погибнут!», зачастую не обладая навыками в электротехнике и электромонтаже и действуя по принципу «слышал звон…». Мы же попробуем разобраться без дешевых сенсаций и вдумчиво.

Начнем с начала. В практике ремонта немолодой машины, владелец которой обслуживает и чинит ее своими руками, нередко возникает необходимость работы с электропроводкой. Масса автомобилей, в силу возраста не являющихся дорогущими «компьютерами на колесах», вполне позволяют вольное вмешательство в электропроводку при наличии базовых навыков электромонтажа. Отремонтировать неисправные штатные электроцепи путем замены отгнивших от старости или оборванных проводов и восстановления контакта, подключить какое-то дополнительное оборудование, для чего требуется поставить промежуточное реле, врезать предохранитель, вывести разъем и тому подобное. Основные и наиболее распространенные в практике мероприятия, при которых требуется соединение проводов, выглядят так:

Все эти подключения в гаражных условиях выполняют зачастую методом скрутки проводов. Порой весьма вульгарной и грубой. И, несмотря на то что соединение на скрутке, проделанное аккуратно и тщательно, в целом работоспособно и имеет право на существование, минусов у него все же хватает. Контакт в скрутке способен ухудшаться со временем от окисления из-за нанесенного на медные жилки естественного жира с пальцев (если руки чистые), разных масел-солидолов (если руки перепачканы от ремонта), от легко попадающей извне влаги. Скруткой достаточно непросто обеспечить качественный контакт в проводах большого сечения, с протекающими токами от 10 ампер и выше – приходится зачищать скручиваемые проводники от изоляции на весьма существенной длине, что далеко не всегда возможно. Есть и другие подобные нюансы, и если вы копаетесь в машине с любовью и для себя, а не устраняете наспех неисправности перед продажей, то скруток желательно по возможности избегать.

В условиях же автозавода или мастерской хорошего уровня подключения и соединения в электропроводке выполняют, разумеется, не на скрутках, а посредством обжимки через втулки/ гильзы/ скобки или с помощью ультразвуковой сварки. Ультразвуковое устройство для сварки проводов – профессиональный прибор, и в арсенале гаражного мастера он не встречается. А вот обжим гильзами или скобами – процедура нехитрая, инструмент (обжимные клещи, кримпер) и расходники – недорогие, и соединить провода таким методом можно не хуже, чем на заводе.

Впрочем, многие обладают навыками пайки и ловко владеют паяльником, припоем и канифолью. Пропаять соединение вместо обжима гильзой – почему нет, если паяльник под рукой, а вот кримпера как раз нет? Однако ж нередко звучит мнение, что пайка в электропроводке автомобиля неприемлема. В чем причина? Объясняем!

При подготовке к пайке медные провода залуживаются – покрываются слоем припоя с использованием флюса (в качестве которого даже в XXI веке по-прежнему лучше всего работает старая-добрая канифоль), придающего припою текучесть и изолирующего от окисления точки пайки кислородом воздуха. Однако залуженный медный провод на стыке пропитанной припоем оголенной части и непропитанной, скрытой под изоляцией, теряет эластичность и приобретает определенную ломкость. Если говорить сухим языком науки – в процессе нагревания проволоки, изготовленной методом холодной деформации (а это метод, которым производится практически вся проволока, применяемая для электропроводки), происходят рекристаллизационные процессы, которые приводят к изменению физико-механических свойств меди, уменьшая стойкость к изгибу.

Залуженные, а затем спаянные проводники в точках, обозначенных стрелками, становятся более ломкими, нежели исходный провод. Для того чтобы сломать руками зачищенный от изоляции многожильный медный провод, его нужно сгибать до сотни раз подряд, а паяный достаточно согнуть в вышеозначенных точках для слома раз двадцать, и он отвалится…

Согласитесь, звучит убедительно не в пользу применения пайки для соединения проводов в машине? Однако далеко не все так страшно, и те, кто обладает пониманием процессов и навыками пайки, используют ее в автомобильной проводке запросто, без проблем и практически без каких-либо ограничений!

Да, автомобиль в движении испытывает бесконечные вибрации, часто весьма интенсивные. И если спаянный провод свободно подвесить под капотом на длине с полметра, как веревочный мост над рекой, через некоторое время вихляния и болтания он действительно может дать излом на границе пайки и изоляции. Но даже в таких малореальных условиях произойдет это нескоро, и не факт, что вообще произойдет.

На деле же в автомобиле нет висящих проводников в электрооборудовании. Провода объединены в жгуты, перевязаны, уложены вдоль кузовных элементов и закреплены. Провисающие и не имеющие опоры участки типа выходов к датчикам или лампам фар обычно очень короткие. Если же проводится ремонт, и провода удлиняются, стыкуются или пробрасываются новые, заменяющие и дублирующие штатные (в которых контакт потерян и искать его сложнее, чем прокинуть «дублера»), то все эти новые провода также либо приматываются изолентой или пластиковыми стяжками к родным жгутам, либо размещаются в защитных электромонтажных гофротрубках, прихватываемых хомутами. Поэтому существенные колебания проводов, способные разрушить вибрацией паяное соединение, практически исключены! И соединять провода пайкой можно!

Основных условий для надежного паяного соединения два. Первое – это щедрое использование термоусадки, обеспечивающей помимо электрической изоляции соединения не менее важную механическую защиту от крутого изгиба и риска того самого излома на границе залуженной и незалуженной части. Трубочка термоусадки должна закрывать не только место спая, но и иметь припуск на пару сантиметров в обе стороны от него. А для жестких проводников большого сечения спайку целесообразно затянуть двойным, а то и тройным слоем термоусадки один поверх другого.

Отметим еще вот что: использование дорогой и далеко не всегда доступной спецтермоусадки с клеевым слоем внутри для защиты пайки от влаги, которую часто рекомендуют все те же автоблогеры, совершенно не обязательно даже для подкапотных соединений. Да, для скрутки такая защита весьма полезна, ибо проникающая влага окисляет проводники в точках прижима друг к другу. Пайка же влаги не боится в принципе, а участки провода за пределами пайки, уходящие в изоляцию, пропитаны канифолью при залуживании и не пускают влагу под изоляцию, внутрь провода. Поэтому для защиты пайки достаточно самой обычной дешевой термоусадки – лишь бы оптимально подходила по диаметру.

Аналогичным образом с помощью пайки выполняются и разветвления проводов, стыки проводов, подпайка разъемов и т. п.:

И второе, еще более важное условие – тщательная фиксация проводников, в которых используется пайка, хомутами или изолентой к штатным жгутам или иным неподвижным элементам под капотом, торпедо и т. п. Красный провод на фото как раз имеет в середине затянутую в термоусадку пайку, место которой прихвачено стяжками к толстому и жесткому жгуту выше и ниже соединения и полностью защищено тем самым от колебаний, способных привести к излому:

Неужели страшилки о недопустимости пайки электропроводки вообще ни на чем не основаны? Весьма вероятно, что слухи о чрезвычайной ломкости паяных проводов возникли благодаря использованию в качестве флюса так называемой «паяльной кислоты», представляющий собой обычно хлорид цинка (цинк, растворенный в соляной кислоте).

Кислоту применяют для пайки разного грубого чермета, для электрических соединений ее применять не принято. Однако ее нередко используют китайские малые производители всякой бытовой электронной дряни с преобладанием в производственном процессе ручного монтажа. «Паялы» залуживают кончики проводов перед пайкой для максимальной скорости процесса не паяльником и канифолью, а поочередным окунанием в чашечку с раствором хлористого цинка и чашечку с расплавленным припоем.

Поначалу никаких проблем это может не вызывать, однако со временем провод на стыке залуженной и голой медной части начинает разрушаться кислотным остатком, жилы зеленеют, истончаются и ломаются даже от легкого изгиба. Но, откровенно говоря, в пайке автомобильных проводов такая ситуация способна иметь место лишь при катастрофической безграмотности паяльщика, и огульно распространять «кислотную проблему» на пайку в общем и целом – то же самое, что ругать бензиновую машину за то, что она не едет на залитом в бак дизеле…

Как правильно паять паяльником провода, радиоэлементы и детали

Пайка паяльником – это физико-химическая технологическая операция получения неразъемного соединения металлических деталей путем введения в зазор между ними металла с более низкой температурой плавления.

Паять паяльником на много проще чем, кажется на первый взгляд. Технология пайки паяльником успешно применялась египтянами еще 5 тысячелетий назад и с тех пор мало что ней изменилось.

Требования к технологическому процессу пайки и монтажу радиоэлементов изложены в ОСТ 107.460092.024-93 «Пайка электромонтажных соединений радиоэлектронных средств. Общие требования к типовым технологическим операциям».

Процесс пайки паяльником начинается с подготовки поверхностей деталей, подлежащих пайке. Для этого необходимо удалить с поверхностей следы грязи, при их наличии, и оксидную пленку. В зависимости от толщины пленки и формы поверхности, ее зачищают напильником или наждачной бумагой. Малые площади и круглые провода можно зачистить лезвие ножа. В результате должна получиться блестящая поверхность без пятен окислов и раковин. Жировые загрязнения убираются протиркой ветошью, смоченной в ацетоне или растворителе уайт-спирте (очищенный бензин).

После подготовки поверхностей их необходимо покрыть слоем припоя, залудить. Для этого на поверхность наносится флюс и прикладывается жало паяльника с припоем.

Для лучшей передачи тепла от жала паяльника к детали нужно прикладывать жало так, чтобы площадь соприкосновения была максимальной. Срез жала паяльника с припоем должен быть параллелен поверхности детали.

Самое главное при пайке паяльником, это прогреть до температуры расплавленного припоя спаиваемые поверхности. При недостаточном прогреве пайка получится матовой низкой механической прочности. При перегреве припой не будет растекаться по поверхности спаиваемых деталей и пайка вообще не получится.

После выполнения выше описанной подготовки детали прикладываются друг к другу, и выполняется пайка электрическим паяльником. Время пайки в зависимости от толщины и массы деталей составляет от 1 до 10 секунд. Многие радиоэлектронные компоненты допускают время пайки не более 2 секунд. Как только припой равномерно растечется по поверхностям деталей, паяльник отводится в сторону. Смещение деталей относительно друг друга до полного затвердевания припоя не допустимо, иначе механическая прочность и герметичность пайки будет низкой. Если такое случайно произошло, то нужно заново выполнить процедуру пайки.

Припой на жале горячего паяльника при ожидании пайки прокрывается окислами и остатками сгоревшего флюса. Перед пайкой жало необходимо очищать. Для очистки удобно использовать увлажненный кусок поролона любой плотности. Достаточно быстро провести жалом по поролону и вся грязь останется на нем.

Перед пайкой поверхности или провода, которые соединяются пайкой, в обязательном порядке должны быть облужены. Это гарантия качества паяного соединения и получения удовольствия от работы. Если Вы не имеете опыта работы с паяльником, то перед выполнением ответственных работ по пайке паяльником нужно сначала немного потренироваться. Начинать проще с одножильного медного провода, каким делают электропроводку. Первым делом нужно снять с проводника изоляцию.

Как залудить медные провода

Когда изоляция снята, нужно оценить состояние проводника. Как правило, в новых проводах, медные проводники не покрыты окислами и их можно облуживать без зачистки. Достаточно взять немного припоя на жало паяльника, коснуться ним канифоли и поводить жалом по поверхности проводника. Если поверхность проводника чистая, то припой тонким слоем растечется по ней.

Если припоя не хватило, то берется дополнительная порция с касанием канифоли. И так, пока весь проводник не будет полностью залужен. Удобнее провода лудить, положив на деревянную площадку, в качестве которой использую подставку для паяльника. Обычно на месте, где я всегда лужу, скапливается канифоль и процесс идет быстрее, можно захватывать больше припоя не касаясь, лишний раз жалом канифоли.

Иногда, вопреки ожиданиям, хотя проводник кажется без окислов, лудиться не хочет. Тогда я ложу его на таблетку аспирина и пару секунд прогреваю, а затем лужу на площадке. Лудится сразу без проблем. Даже медный провод с очевидным окислением, без предварительной механической зачистки, с аспирином сразу же порывается тонким слоем припоя.

Если Вам удалось паяльником залудить проводники, как на фото, то поздравляю с первой успешной работой по пайке.

С первого раза получить хорошую пайку паяльником сложно. Причин этому может быть несколько. Паяльник слишком нагрет для данного вида припоя, определить это можно по быстро образующейся темной пленке окислов на припое, который находится на жале паяльника. При чрезмерном нагреве жала паяльника, рабочая лопатка жала покрывается окислом черного цвета, и припой на жале не удерживается. Температура жала паяльника не достаточна. В этом случае пайка получается рыхлой и выглядит матовой.

Тут может помочь только применение регулятора температуры. Недостаточный прогрев провода при облуживании, бывает при малом количестве припоя на рабочей части жала. Площадь соприкосновения получается маленькой, и тепло плохо передается проводнику. Практиковаться нужно до тех пор, пока не получится залудить провода как на фото выше.

После лужения паяльником провода, на нем часто остаются излишки припоя виде наплывов. Для того, чтобы получился тонкий и равномерный слой нужно провод расположить вертикально, концом вниз, паяльник вертикально жалом вверх, и провести жалом по проводу. Припой тяжелый и весь перейдет на жало паяльника. Только перед этой операцией нужно удалить весь припой с жала, ударив ним легонько о подставку. Таким способом можно убирать излишки с места паек и на печатных платах.

Следующий этап тренировки это залудить паяльником многожильный медный провод, задача несколько сложнее, особенно если провод покрыт окислом. Снять оксидную пленку механическим способом затруднительно, нужно расплести проводники и зачистить каждые по отдельности. Когда я снял изоляцию с проводов термическим способом, то обнаружил, что верхний проводник весь порыт окислом, а нижний расплелся. Это, пожалуй, самый сложный случай для лужения. Но лудятся они с такой, же легкостью, как и одножильные.

Первое что необходимо это положить проводник на таблетку аспирина и прогревая паяльником подвигать, чтобы все проводники провода смочились составом аспирина (при нагревании аспирин плавится).

Далее лудите на площадке с канифолью, как описано выше, с той лишь разницей, что нужно прижимать провод жалом паяльника к площадке и в процессе облуживания провод вращать в одну сторону, чтобы проводники сплелись в единое целое.

Вот такими стали медные провода после лужения.

Из такого конца залуженного провода можно с помощью круглогубцев сформировать колечко, например для резьбового присоединения к контактам розетке, выключателя или патрона люстры или припаять к латунному контакту или печатной плате. Попробуйте сделать паяльником такую пайку.

Главное при соединении пайкой деталей, не сместить их относительно друг друга, пока не застыл припой.

Пайка паяльником любых деталей мало чем отличается от пайки проводов. Если у Вас получилось качественно залудить и припаять многожильный провод, то значит, Вы сможете выполнить любую пайку.

Как залудить очень тонкий медный проводник покрытый эмалью

Залудить паяльником тонкий проводник, с диаметром жили менее 0,2 мм изолированный эмалью, легко, если воспользоваться хлорвинилом. Изолирующие трубки и изоляция многих проводов делается из этого пластика. Нужно положить провод на изоляцию и легонько прижать жалом паяльника, затем протаскивать провод, каждый раз поворачивая. От нагрева хлорвинила выделяется хлор, который разрушает эмаль и провод легко залуживается.

Эта технология не заменима при пайке паяльником провода типа лицендрат, представляющий собой много тонких проволочек покрытых эмалью и свитых в один проводник.

С помощью таблетки аспирина тоже легко залудить паяльником эмалированный тонкий провод, точно также протягивается провод между таблеткой аспирина и жалом паяльника. На жале должно быть достаточное количество припоя и канифоли.

Пайка паяльником радиодеталей

При ремонте электроприборов часто приходится выпаивать из печатной платы и запаивать обратно радиоэлементы. Хотя операция эта не сложная, но все же требует соблюдения определенной технологии пайки.

Пайка паяльником резисторов, диодов, конденсаторов

Для того, чтобы выпаять из печатной платы двух выводной радиоэлемент, например резистор или диод, необходимо место его пайки разогреть паяльником до расплавления припоя и вытянуть вывод радиоэлемента из платы. Обычно вынимают вывод резистор из печатной платы, поддев его за вывод пинцетом, но пинцет часто соскальзывает, особенно если вывод радиоэлемента со стороны пайки загнут.

Для удобства работы губки пинцета нужно немного сточить, получившийся захват исключит соскальзывание губок пинцета.

Когда выполняют работы по демонтажу радиоэлементов, то всегда не хватает еще одной руки, нужно работать паяльником, пинцетом и еще удерживать печатную плату.

Третьей рукой мне служат настольные тески, с помощью которых свободный от деталей участок печатной платы можно зажать, и устанавливая тиски на любую боковую грань, ориентировать печатную плату в трех измерениях. Выполнять пайку паяльником будет удобно.

После выпаивания детали из платы, монтажные отверстия заплывают припоем. Освободить отверстие от припоя удобно зубочисткой, остро заточенной спичкой или деревянной палочкой.

Жалом паяльника расплавляется припой, зубочистка вводится в отверстие и вращается, паяльник убирают, после застывания припоя, зубочистка извлекается из отверстия.

Перед установкой для запайки нового радиоэлемента, необходимо в обязательном порядке убедиться в паяемости его выводов, особенно, если дата выпуска его не известна. Лучше всего просто залудить выводы паяльником и затем уже запаивать элемент. Тогда пайка получится надежной и от работы будет одно удовольствие, а не мучение.

Как паять паяльником SMD светодиоды и другие безвыводные компоненты

В настоящее время при изготовлении радиоэлектронных устройств широко применяются безвыводные компоненты SMD. Компоненты SMD не имеют традиционных медных проволочных выводов. Такие радиоэлементы соединяются с дорожками печатной платы путем пайки к ним контактных площадок, находящихся непосредственно на корпусе компонентов. Запаять такой компонент не сложно, так как имеется возможность припаять маломощным паяльником (10-12 Вт) последовательно каждый контакт по отдельности.

Но при ремонте возникает необходимость выпаивать SMD компонент для их проверки или замены или выпаивать с ненужной печатной платы для использования как запчасти. В таком случае, чтобы не перегреть и не поломать компонент необходимо одновременно прогревать все его выводы.

Если приходится часто выпаивать SMD компоненты, то имеет смысл для паяльника сделать набор специальных жал, разветвляющихся на конце на два или три маленьких. С такими жалами выпаивать SMD компоненты будет легко без их повреждений, даже если они будут приклеены к печатной плате.

Но бывают ситуации, что маломощного паяльника под рукой нет, а в имеющемся мощном паяльнике, жало прикипело и вынуть его невозможно. Из такой ситуации тоже есть простой выход. Можно навить вокруг жала паяльника медный провод диаметром один миллиметр, как на фото. Сделать своеобразную насадку и с помощью нее успешно выпаивать SMD компоненты. Фотография демонстрирует, как я выпаивал SMD светодиоды при ремонте светодиодных ламп. Корпуса светодиодов очень нежные и практически не допускают даже небольших механических воздействий.

В случае необходимости насадка легко снимается и можно пользоваться паяльником по прямому назначению. Ширину между концов насадки можно легко изменять, тем самым настраивая для пайки SMD компоненты разных размеров. Насадку можно использовать вместо маломощного паяльника, запаивая маленькие детали и припаивая тонкие проводники к светодиодным лентам.

Как паять паяльником светодиодную ленту

Технология пайки светодиодных лент мало чем отличается от пайки других деталей. Но из-за того, что основа печатной платы представляет собой тонкую и гибкую ленту, для исключения отслоения печатных дорожек время пайки должно быть сведено к минимуму.

В статье «Светодиодная лента – монтаж и установка» написана пошаговая инструкция по припайке к светодиодной ленте проводов, и как соединить в единое целое отрезки LED лент.

Как паять паяльником микросхемы

Выпаять резистор или диод простая задача, гораздо сложнее выпаять паяльником микросхему, выпаивать по очереди выводы возможно, только если их откусить от корпуса кусачками.

Но есть технология, позволяющая за минуту выпаять 24 выводную микросхему, с помощью заправленной медицинской иглы для инъекций. Игла выбирается с внутренним диаметром 0,6 мм, так как размер выводов микросхем обычно 0,5 мм. Конец ее заправляется под прямым углом и на конус, чтобы игла легче входила в отверстия печатной платы.

Далее все просто, смазываете выводы микросхемы со стороны пайки спирто канифольным флюсом, одеваете иглу по очереди на каждый вывод микросхемы, прогреваете жалом паяльника припой, при этом иглу нужно все время вращать в противоположные стороны и надавливать, иначе игла может сама припаяться к выводу.

После того, как игла вошла в плату, паяльник отводится, и игла с вращением медленно снимается с ножки. И так по очереди, пока все ножки не будут освобождены от припоя. Если вывод микросхемы загнут, то сначала расплавляется припой и одновременно одевается на вывод игла до упора и вывод выравнивается. На освобождение вывода иглой от припоя у меня уходит не более 2 секунд.

После обработки всех ножек паяльником с иглой, микросхема легко извлекается, как будто и не была припаяна. Если одна из ножек не выпускает микросхему, то нужно ее обработать иглой и паяльником повторно.

Некоторые пользуются технологией пайки с применением медной оплетки от коаксиального провода, но такой метод имеет недостатки. Во-первых, требует большей сноровки, наличие оплетки, не каждая подойдет, полное удаление припоя. После выпайки с иглой, весь припой остается на контактных площадках и для запайки новой микросхемы, достаточно только прогреть места пайки, не добавляя припоя.

Как паять паяльником микросхемы

в корпусе SOIC для поверхностного монтажа

Сейчас при разработке электронных устройств широко применяются микросхемы в корпусе SOIC, предназначенные для поверхностного монтажа на печатную плату. При ремонте радиоаппаратуры иногда приходится такую микросхему заменять, для чего ее необходимо сначала выпаять, не оторвав печатные проводники.

При ремонте светодиодной лампы типа трубки, пришлось заменять вышедшую из строя в драйвере микросхему BP2808 в корпусе SOIC. Проще всего микросхемы в корпусах, предназначенных для пайки непосредственно к контактным дорожкам печатной платы выпаивать с помощью паяльной станции, которая нагревает место пайки, горячим воздухом.

К сожалению, у домашних мастеров нет такой возможности. Выпаять микросхему можно и без паяльной станции, с помощью отрезка тонкой стальной проволочки с небольшим крючком на конце. Стальную проволочку можно взять, развив пружинку, например, от шариковой ручки.

Вывод микросхемы у печатной платы зацепляется крючком с натягом, и место пайки прогревается жалом маломощного паяльника (10Вт). Как только припой расплавится, крючок пройдет между выводом и печатным проводником, вывод немного отогнется вверх и между печатным проводником и ним останется зазор. Такая операция проделывается с каждым выводом. В результате микросхема полностью освободится, и выводы останутся неповрежденными. В случае ошибочного диагноза микросхему можно будет использовать повторно.

После удаления микросхемы с печатной платы, по печатным проводникам, где была запаяна микросхема, нужно пройтись жалом паяльника, чтобы разровнять и удалить лишний припой. Далее новая микросхема прикладывается к печатным проводникам, места пайки смазываются спирто-канифольным флюсом и ножки прогреваются паяльником. Ширина жала паяльника должна быть меньше шага между ножками микросхемы. При шаге 1,25 мм ширина рабочей части жала должна быть не более 1мм.

Как паять транзистор в корпусе DPAK (TO-252)

Чтобы заменить отказавший в контроллере транзистор, его сначала надо выпаять. Так как транзистор припаян всей металлической поверхностью корпуса непосредственно к медной фольге печатной платы, то для его извлечения нужно соблюдать определенную последовательность действий.

В первую очередь нужно отсоединить от печатных проводников выводы транзистора. Если транзистор точно неисправен, то самым простым способом отсоединения является перекусывание ножек бокорезами. В случае если необходимо выпаять транзистор с платы для повторного применения, то в таком случае нужно паяльником прогреть место пайки и как только припой станет жидким, тонким шилом приподнять ножку над платой.

Далее паяльник с максимально возможным количеством припоя на жале прикладывается к печатной плате в месте торчащего металлического основания транзистора и удерживается не более 5 секунд. Обычно за это время припой под транзистором успевает расплавиться, и транзистор легко удаляется пинцетом. Если за это время транзистор не поддался, нужно сделать минутную паузу и повторить попытку.

Припой на месте установки транзистора после его выпайки разглаживается паяльником таким образом, чтобы остался слой толщиной около 0,5 мм.

Запаять транзистор не представляет трудности. Транзистор устанавливается на плату, сначала запаиваются выводы. Затем транзистор с усилием прижимается к плате с одновременным прогревом жалом паяльника со стороны выступа металлического основания, как при выпаивании. Так только транзистор просядет от давления, значит, припой под ним расплавился, и паяльник можно убирать в сторону. Для пайки транзисторов в корпусе TO-252 необходим паяльник мощностью 40 Вт.

Как паять паяльником радиодетали с толстыми выводами

Более сложный случай, когда нужно выпаять микросхему у которой толщина выводов более 0,8 мм. Иголка тут не поможет, так как таких иголок для инъекций нет. Если получится найти тонкостенную трубочку из нержавеющей стали с соответствующим внутренним диаметром, то вышеописанная технология может быть применена.

Однако если требуется выпаять радиоэлемент, выводы которого закреплены в термопластичной пластмассе, например разъемы, катушки индуктивности, трансформаторы, то тут есть только один выход, использовать инструмент для отсоса припоя.

Отсос представляет собой металлическую трубку с наконечником из фторопласта. Внутри имеется подпружиненный поршень на штоке и спусковой механизм. По устройству напоминает ручной велосипедный насос. Поршень опускается вниз, при этом пружина сжимается. Когда нажимается спусковая кнопка, поршень освобождается и под действием пружины быстро перемещается в верхнее положение, увлекая за собой через наконечник воздух из атмосферы. Если приставить наконечник к расплавленному припою, то припой вместе с воздухом всосётся внутрь отсоса.

Для того, чтобы освободить вывод радиодетали от припоя, нужно паяльником расплавить припой вокруг вывода, быстро на вывод надеть наконечник отсоса, при этом убрать жало паяльника, и немедленно нажать спусковую кнопку. Припой весь удалится. Если с первого раза не получилось, операция повторяется.

С помощью отсоса можно выпаивать практически любые радиоэлементы, включая резисторы и микросхемы. Но с помощью иглы выпаивать микросхемы намного быстрее и гораздо легче, особенно если выводы ее загнуты.

Как паять паяльником конденсаторы

на материнской плате компьютера

Вздутие электролитических конденсаторов на материнской плате – наиболее часто встречающаяся причина ее нестабильной работы. Замена негодных конденсаторов новыми, не смотря на кажущуюся простоту, является весьма не простой и ответственной задачей, так как токоведущие дорожки очень тонкие и узкие и при неаккуратности их легко можно повредить жалом паяльника, а восстановить не всегда возможно. В дополнение на плате установлено множество бескорпусных элементов, которые тоже можно случайно разрушить, конденсаторы установлены зачастую плотными рядами или находятся между разъемами, и поэтому их сложно выпаивать, а впаивать на место еще сложнее.

Прежде, чем заняться пайкой паяльником, нужно провести подготовительные работы, вынуть из материнской платы все карты и отсоединить провода. Как вставлены разъемы проводников, идущих от кнопок и светодиодов, установленных в системном блоке, необходимо зарисовать, так как обычно они вставлены без ключей и если не запомнить, как они были вставлены ранее, придется долго разбираться. Затем откручиваются винты, которыми закреплена материнская плата к основанию системного блока, и плата извлекается из корпуса.

Так как электролитические конденсаторы являются массивными, то и паяльник понадобится 40 Вт. Перед пайкой жало паяльника нужно заправить таким образом, чтобы в торце оно было шириной около 3 мм, и на нем не было острых углов. Это необходимо для того, чтобы в случае соскальзывания жала паяльника не повредить токоведущие дорожки материнской платы.

Так как при пайке паяльником будут заняты обе руки, то материнскую плату необходимо будет зафиксировать в тисках таким образом, чтобы удобно было контролировать процесс пайки с двух ее сторон. Зажимать плату надо не сильно за край, свободный от элементов и проложить между губками тисков и платой картонные прокладки.

Теперь, когда все готово, можно приступать к выпайке неисправного конденсатора. Держите одной рукой конденсатор и прикасаетесь жалом паяльника к одному из его выводов. На жале должно быть достаточное количество припоя, чтобы он слился с припоем пайки ножки конденсатора. Одновременно с прогревом нужно легонько отводить в сторону конденсатор, чтобы ножка выходила из отверстия. Когда конденсатор начнет поддаваться, нужно вынуть его ножку не полностью, а только до ее утопления в плате. Далее такая же операция проводится со второй ножкой и затем опять с первой уже до выемки ее из печатной платы. Таким образом, за 2-3 приема конденсатор будет паяльником выпаян из платы.

Как правило, из строя выходит группа конденсаторов, поэтому по такой технологии нужно выпаять их все. Если конденсаторы разных номиналов, то нужно запомнить места их установки.

Следующий шаг, это подготовка отверстий для пайки новых конденсаторов, нужно удалить из отверстий припой. Я делаю эту работу в два этапа. Сначала, разогрев паяльником припой в отверстиях делаю углубления остро заточенной деревяшкой, хорошо подходит зубочистка или спичка.

Далее в эти углубление вставляю стальную швейную иголку диаметром 0,5 мм, закрепленную в цанговый зажим и уже с противоположной стороны прогреваю отверстие паяльником. Как только припой в отверстии расплавится, проталкиваю в отверстие иголку, постоянно ее вращая. Паяльник отвожу в сторону, и, не прекращая вращать иголку, вынимаю ее. Отверстия освобождены от припоя, и можно запаивать новые конденсаторы.

Перед установкой конденсаторов нужно подготовить их выводы, если используется ранее выпаянный конденсатор, то нужно выпрямить его выводы и освободить от излишков припоя. У новых конденсаторов, нужно залудить выводы, а укорачивать лучше после установки. При установке конденсаторов нужно соблюдать полярность, минусовой вывод обычно отмечен белой полосой сбоку на корпусе, а на печатной плате отмечен белым сектором, в дополнение, часто контактная площадка на плате имеет квадратную форму.

Бывает, что расстояние между выводами конденсатора не соответствует расстоянию отверстий на плате. В таком случае нужно заранее сформировать ножки у конденсатора, так как попасть ножками в отверстия на плате бывает очень не просто, из-за мешающих рядом расположенных деталей.

Сформировать ножки легко, если вставить конденсатор в отверстия ножками со стороны запайки выводов деталей. После такой формовки попасть ножками в отверстия печатной платы при установке конденсаторов будет легче.

Как удалить остатки флюса с печатной платы после пайки

После установки конденсатора на место желательно перед пайкой смазать его ножки спито-канифольным флюсом, тогда паять будет гораздо легче. По окончанию пайки паяльником нужно удалить с платы остатки канифоли.

Для этого любую небольшую кисточку смачивают в спирте и водят по застывшей канифоли до ее полного растворения, затем на это место накладывают кусочек хлопчатобумажной ткани и водят кисточкой по такни. Ткань впитает канифоль и плата будет чистой. Вот плата и отремонтирована, осталось установить ее в системный блок, подключить провода и проверить на работоспособность.

Как паять паяльником стальные и железные детали

Технологии пайки стальных и железных деталей паяльником мягкими припоями мало чем отличается от пайки меди и ее сплавов, за исключением типа применяемого флюса. Вместо канифоли используется один из активных хлористо-цинковых флюсов.

Рассмотрим технологию пайки паяльником железа на примере. Имеется ржавый лист кровельного железа с глубокой коррозией.

Самым главным этапом в технологии для получения качественной пайки является подготовка поверхностей. Необходимо металлической щеткой и наждачной бумагой полностью удалить ржавчину. Если железо новое, то часто для предотвращения его от окисления поверхность металла покрывают защитным слоем масла или консерванта. В этом случае поверхность следует очистить от жира, протерев ее ветошью, смоченной в бензине. Вместо бензина для снятия масла и жира можно воспользоваться и моющими средствами для мытья посуды, например FAIRY.

Поверхность очищена от ржавчины, и можно приступать к ее лужению. Глубокие вкрапления ржавчины очистить не удалось, но они занимают не более оного процента поверхности и на качество лужения сильно не повлияют.

На подготовленную поверхность стальной детали кисточкой тонким слоем наносится хлористо-цинковый флюс.

Всего за пять минут работы, ржавая поверхность листа покрыта паяльником слоем припоя, больше ржаветь не будет никогда.

Если под рукой нет кислотного флюса, то его можно с успехом заменить так любимым мною, аспирином. Универсальный флюс, который практически в аптечке есть у каждого, если не в домашней, то в автомобильной аптечке точно.

На подготовленную к пайке поверхность нужно вместо кислотного флюса насыпать немного крошек от таблетки аспирина и далее лудить паяльником с таким же успехом, как и кислотным флюсом. Как видите, припой растекся отлично.

К стальной или железной детали к залуженному месту теперь хорошо припаяется медный или латунный провод. Будет крепко держаться, и обеспечиваться надежный электрический контакт.

Пайка трубок, радиаторов, теплообменников

Домашнему мастеру иногда приходится сталкиваться с устранением течи жидкостей и газов в металлических трубках, радиаторах и теплообменниках газовой колонки, автомобиля или в других изделиях. Во многих случаях, если детали сделаны из меди, латуни или железа, включая нержавеющую сталь, течь можно устранить с помощью паяльника и оловянно-свинцового припоя ПОС-61, по выше описанной технологии.

Но в связи с массивностью радиатора или теплообменника и возможности наличия в них жидкости, технология пайки имеет свои особенности. Подробно, на примере ремонта пайкой теплообменника газовой колонки, техпроцесс пайки рассмотрен в статье сайта «Ремонт теплообменника и медных трубок газовой колонки пайкой».

Ремонт железного кузова автомобиля пайкой

В давние времена, когда я ездил на советском автомобиле, технология пайки паяльником железа выручала при устранении коррозии кузова автомобиля. Если просто зачистить место, покрытое ржавчиной и нанести лакокрасочное покрытие, то через время ржавчина появится вновь. Покрыв зачищенное место паяльником тонким слоем припоя, ржавчина больше никогда не появится.

Приходилось паять паяльником и сквозные коррозионные дыры в порожках и зоне колесных арок кузова автомобиля. Для этого нужно зачистить поверхность вокруг дыры полоской в один сантиметр и паяльником залудить припоем. Из плотной бумаги вырезать выкройку будущей заплатки. Далее по выкройке из латуни толщиной 0,2-0,3 мм вырезать заплатку и зону, которая будет припаиваться залудить паяльником толстым слоем припоя. В случае необходимости заплатке придается нужная форма. Можно просто простучать заплатку, положив на толстую плотную резину. Края внешней стороны заплатки напильником свести на нет. Останется приложить заплатку на дырку в кузове и хорошо прогреть стоваттным паяльником по шву. Шпаклевка, грунтовка, окраска, и кузов будет как новый, при этом в отремонтированном месте ржаветь больше не будет никогда.


Эдуард 23.12.2012 Здравствуйте, Александр Николаевич. Подскажите как спаять два провода из нихрома, какой применить флюс? Спасибо. Александр Уважаемый Эдуард!
Лудится и паяется нихром, как и обыкновенное железо, хлористо-цинковым флюсом. Я лудил с помощью таблетки аспирина.
Но так как обычно нихром используется для нагревательных элементов, температура которых достигает несколько сотен градусов, то паять нихром оловянно-свинцовым припоем не всегда допустимо, так как припой при температуре около 200°С уже плавится.
Соединения нихрома с медными проводами при небольшом токе я выполняю, как описано на странице ремонта паяльника.
Можно соединить два проводника из нихрома между собой еще сваркой в порошке графита, насыпанной в фарфоровую емкость. С помощью такой установки я на работе свариваю термопары из тугоплавких материалов.

как припаять, совету по выбору паяльника и описание процедуры паяния

Каждому мужчине в жизни приходилось что-нибудь к чему-нибудь припаять. Температурное воздействие на детали для их последующего соединения считается чуть ли не самым верным способом присоединения. Считается, что паять достаточно просто, но нельзя не учитывать того факта, что для успешного проведения данной процедуры потребуется наличие определённых навыков и опыта.

Статья ниже позволит пользователям, которые не имеют должного опыта и умения, ознакомиться с процессом пайки проводов, а также поможет осуществить выбор паяльного устройства. Это тоже может вызвать определённые вопросы у человека, который будет паять впервые и просто-напросто не знает как правильно паять.

Как выбрать паяльник

Конечно, было бы идеально, если у пользователя в наличии есть паяльная станция, а не просто паяльник. Но не всегда есть возможность приобрести такое полезное устройство, да и паяльники вполне могут подойти для припаивания проводов.

Для начала рассмотрим что из себя представляет такое устройство, как паяльник. Паяльником называют устройство, которое применяется для пайки, используя температурное воздействие.

  • Можно найти паяльники, находящиеся в диапазоне от 15 до 30 Ватт. Такие приборы используются для припаивания деталей плат, а также для электрических схем. Для того чтобы перепаять неправильное соединение толстых проводов, потребуются паяльники, которые будут мощностью выше.
  • Существуют также акустические паяльники. Обычно они используются электротехниками, которые занимаются пайкой оргтехники. Его преимущества заключаются в том, что он отличается от других моделей низкой теплоёмкостью, небольшими размерами, а также отличной работоспособностью. Его используют для весьма тонкой паечной работы, например, для сборки схем.
  • Также существуют паяльники промышленные. Эти аппараты используются для довольно больших и трудных работ. Там, где требуется вмешательство прибора очень высокой мощности. Применяются промышленные паяльники для присоединения шасси, калибровочных кабелей или витражной работы.

Паяльник рекомендуется выбирать с трёхнаправляющим заземляющим штекером. Преимущество такого прибора заключается в том, что он позволяет предотвратить рассеивание напряжения по пути прохождения тока. В принципе для человека, который не имеет опыта в паянии, подойдёт и паяльник с диапазоном от 15 до 30 Ватт, но следует помнить, что такого небольшого напряжения не хватит даже для того, чтобы припаять аудиопровода. Автолюбителям можно порекомендовать паяльники с мощностью 40 Ватт, так как такие приборы являются оптимальным вариантом для использования его в авто.

Паяльная станция

Выше в статье упоминалось такое устройство, как паяльная станция. Это очень интересный и продуктивный прибор, который обеспечивает автономность работы, так как подключается к источнику переменного тока и способен излучать мощность до 80 Ватт. Специалисты утверждают, что при использовании этого прибора для спаивания наблюдается определённая лёгкость, в отличие от использования простых паяльников.

Преимущества таких паяльных установок можно выразить отдельным списком:

  • Возможность регулирования температуры практически до градуса;
  • С помощью паяльной станции можно осуществить даже одни из самых трудных и сложных соединений из стали, нержавейки, алюминия и т.д.;
  • Долговечность прибора;
  • Возможность легко паять полипропиленовые трубы, а также пластик, так как контроль над температурой позволяет это сделать.

Но у данного устройства существуют и свои недостатки. Нельзя забывать о том, что для использования паяльной станции следует иметь хоть какой-то начальный навык и небольшой опыт, иначе могут возникнуть трудности и даже определённые риски. К тому же стоят паяльные станции довольно дорого, да и электроэнергии потребляют очень много. Пользователь обязательно должен взвесить все «за» и «против» перед приобретением паяльной установки, так как при всех имеющихся плюсах имеются и недостатки.

Как правильно припаивать?

После того как мы рассмотрели какие паяльники существуют, следует перейти к непосредственному акту паяния проводов. Но, для начала, нужно разобраться в составляющих самого процесса. Рассмотрим моменты, касающиеся особенностей паяния и тех вещей, которые понадобятся пользователю для осуществления припаивания проводов.

Чтобы припаять два провода, следует для начала залудить паяльник и провода. Дело в том, что если проигнорировать эту процедуру, прибор просто не будет паять, так что крайне рекомендуется это сделать. Кстати, если у пользователя имеется в наличие паяльная станция, а не паяльник, то лужение не потребуется.

Как залудить паяльник?

  • Для лужения паяльника следует взять напильник и приложить плашмя к срезу жала паяльника. Нужно точить жало, пока оно не станет гладким, плоским и блестящим.
  • Разогретое жало следует погрузить в канифоль, а затем и в припой (обычно это олово). Припой почти не будет прилипать к жалу, поэтому следует после вышеописанной процедуры приложить жало к дощечке природного происхождения. Следует помнить, что доска ДСП для таких целей не подходит.
  • Следует повторять эти манипуляции с жалом (погружение в канифоль — олово — приложение к дощечке), пока оно не станет полностью серебристым от припоя, равномерно его покрывающего. Это и называется «лужением» паяльника. Залудить паяльник не так трудно, так что выполнить эту процедуру сможет любой пользователь, даже тот, который раньше с паянием дела вообще не имел.

Как залудить провод?

После того как пользователь залудил сам паяльник, ему требуется залудить и провод перед паянием.

Для начала надо снять изоляцию с провода. Снять надо именно настолько, чтобы в будущем хватило места для последующей пайки. Также следует контролировать процесс снятия изоляция, для того чтобы затем избежать коротких замыканий.

Конечно же, лудить провод намного проще. Дело в том, что под изоляцией у провода чистый металл, а не окисленный. Оголённый провод следует окунуть в уже упомянутую выше канифоль, приложив сверху него жало паяльника (предварительно разогретого). Затем следует вытащить провод из канифоли, после того как она начнёт плавиться и дымиться. Данная процедура нужна для того, чтобы расплавленная канифоль обволокла провод, а именно контактную его часть. Затем следует обогатить жало паяльника припоем, используя всё то же олово, то есть, коснувшись его, после чего нужно поднести жало к канифоли, облепившей провод.

Нельзя не упомянуть тот момент, что если провод будет медным и чистым, лужение произойдёт буквально сразу же. В том случае, если лужение не произошло с первого раза, требуется повторить процедуру, или же воспользоваться специальным веществом — паяльной пастой, которая является весьма действенным помощником в паяльном деле, учитывая тот факт, что с её помощью можно залудить даже железо.

Как правильно паять провод?

Для того чтобы спаять два провода особых усилий уже не потребуется. Возможно, самое трудное заключалось уже в процедуре лужения и одного провода и второго.

Сам процесс спаивания будет заключаться в том что надо будет просто поднести одну залуженную часть одного провода с залуженной частью другого. Затем к месту их контакта следует поднести раскалённое жало паяльника, которое предварительно должно было быть обогащено припоем. Припой должен хорошо и плотно обволакивать залуженные части припаиваемых проводов. Этому поспособствует канифоль, которая благотворно участвует и в этом процессе.

После того как провода оказались в расплавленном припое, следует постараться избежать любого шевеления, чтобы спаивание прошло успешно. Можно также слегка подуть на то место, где находится расплавленный припой, пока он из блестящего не станет тёмным, что будет свидетельством того, что пайка твердеет.

Вот, в принципе, и всё. Пользователь может гордиться проделанной работой, особенно в том случае, если это его первая пайка, и он сделал всё как надо, следуя вышеописанным советам.

Отпаять провода, кстати, тоже представляется возможным. Если вдруг пользователю понадобилось отпаять два провода, следует проделать ту же процедуру, только обратным методом. Нужно просто разогреть место пайки раскалённым жалом паяльника. Следует поднести жало к месту соединения проводов и расплавить затвердевший припой. После того как припой расплавится, то представить возможным просто разъединить спаянные ранее провода. Кстати, нельзя забывать, что во время распаивания жало паяльника также должно быть в канифоли.

Выводы

Припаять провода не представляется чем-то трудным. Даже совсем неопытный пользователь сможет выполнить эту процедуру без каких-либо серьёзных проблем. Может показаться, что это не такая уж и лёгкая процедура, но в основном такие мысли появляются из-за необходимости проведения лужения жала паяльника и проводов. Сам процесс лужения совсем не сложен, но все эти манипуляции просто могут вымотать, особенно если пользователь совсем не имеет опыта.

Следует помнить, что выбор паяльника должен осуществляться в соответствии с потребностями пользователя. Нужно знать, что для разных операций потребуются приборы с разными мощностями. Как было указано выше, паяльники с диапазоном от 15 до 30 Ватт слишком слабые и могут быть использованы только в слабых и лёгких процедурах пайки. К тому же даже простая пайка проводов от аудио-аппаратуры для таких приборов окажется задачей непомерной. Рекомендуется пользоваться паяльниками, обладающими мощностью от 40 Ватт. Они являются оптимальными вариантами для любых пользователей.

Паяльные станции являются весьма неплохими и полезными устройствами, но они имеют ряд недостатков. Для их использования требуется наличие определённого опыт, они энергозатратны, да и стоят они весьма дорога. В качестве плюсов можно упомянуть их долговечность, а также возможность контролировать температуру вплоть до градуса.

Процедура лужения весьма важна в процессе паяния, так что пренебрегать ею не стоит и не рекомендуется. Лучше немного повозиться с канифолью и припоем, чем впоследствии довольствоваться некачественной пайкой.

Оцените статью: Поделитесь с друзьями!

Советы по лужению многожильных электрических проводов

Лужение - это процесс плавления припоя вокруг многожильного электрического провода с помощью паяльника. Лужение концов многожильных проводов скрепляет тонкие провода и упрощает их подключение к винтовым клеммам или другим разъемам. Это также обеспечивает электрическое соединение всех проводов. Чтобы правильно залудить электрический провод, вы должны использовать правильный тип припоя и следовать нескольким основным советам и методам.

Как работает лужение многожильных проводов

Обратите внимание, что в лужении не используется «олово».Единственный используемый материал - припой электротехнического качества. Когда нагревается с помощью паяльника, припой заполняет пустоты между стойками для проводов, образуя один сплошной провод, который можно легко согнуть и поместить под винты клемм. Это обеспечивает плотное соединение и практически исключает возможность того, что свободные жилы проводов касаются распределительной коробки или выходят из-под клеммного винта.

Что такое припой электрического класса?

Припой для электротехники обычно имеет канифольный сердечник, содержащий материал, называемый флюсом, который помогает улучшить электрическое соединение и прочность.Другой основной тип сердечника - припой с кислотным сердечником - используется в сантехнике, но может повредить электрические компоненты.

Соображения безопасности

Пайку нужно выполнять осторожно! Паяльник сильно нагревается и может вызвать сильные ожоги. Всегда кладите паяльник на термостойкую поверхность, пока он нагревается и остывает. Во время пайки всегда работает над термостойкой поверхностью и вдали от легковоспламеняющихся материалов. Будьте осторожны, чтобы не перегреть провод и не расплавить изоляцию провода.Хорошей идеей будет попрактиковаться в пайке, используя обрезки того же провода, который вы будете паять для своего проекта.

Необходимые инструменты и расходные материалы

  • Паяльник
  • Бескислотный припой на канифольной основе
  • Губка
  • Многожильный электрический провод
  • Инструмент для зачистки проводов

Выбор правильного припоя

Лучший припой для лужения многожильного медного провода - это припой с канифольным сердечником электрического качества. Это бескислотный припой, содержащий флюс в сердцевине припоя.Никогда не используйте припой, содержащий кислоту, так как это может повредить провод или его изоляцию. Припой с кислотным сердечником предназначен для использования в сантехнике. Если вы используете другой тип бескислотного припоя без канифольного стержня, вам может потребоваться нанести флюс на проволоку в процессе пайки.

Инструкции

  1. Подготовьте провод

    Лужить нужно только на неизолированном проводе. Если провод изолирован, снимите с конца провода от 3/4 до 1 дюйма изоляции с помощью приспособлений для зачистки проводов.Эта длина дает вам достаточно провода, чтобы обернуть его вокруг винтовых клемм, но не достаточно, чтобы обнажился лишний провод.

  2. Подготовьте паяльник

    Подключите и включите паяльник, дайте ему нагреться. Быстро протрите кончик паяльника влажной губкой. Это удаляет любое окисление, которое могло произойти во время нагрева железа.

  3. Нанесите припой на провод

    Вытяните припой из катушки по прямой линии.При желании вы можете зажать проволоку с помощью инструмента «третьи руки» или аналогичного термостойкого удерживающего устройства.

    Прикоснитесь кончиком припоя к кончику паяльника, чтобы на кончике паяльника образовалась небольшая лужа жидкого припоя. Это поможет отвести тепло к проволоке. Затем прикоснитесь концом паяльника к нижней стороне провода, чтобы припой соприкасался с проводом.

    Нанесите припой на верхнюю часть провода, противоположную наконечнику паяльника. Припой должен расплавиться и затянуться вокруг жилы проволоки.Переместите припой и паяльник вместе вдоль оголенной части провода, расплавляя припой по ходу движения.

  4. Пусть проволока остынет

    Дайте припою остыть, затем проверьте результаты. Припой должен образовывать тонкое покрытие по всей длине провода и не должен образовывать комок или толстый валик, создающий электрическое сопротивление. Обычно жилы проволоки видны под припоем.

    Если вокруг провода имеется излишек припоя, его можно снова нагреть, чтобы он стал жидким, и его можно было стереть.

  5. При желании используйте острогубцы, чтобы согнуть луженую проволоку в крючок в форме леденца, который легко наматывается на винтовой зажим на таких устройствах, как переключатели и розетки.

Можно ли паять медную проволоку? Вот как! - Мастер сварки

Соединение медных проводов посредством пайки может быть необходимо для ремонта электроники или может быть использовано в широком спектре художественных проектов из металла. Пайка - это процесс использования расплавленного присадочного металла (припоя) для соединения желаемых металлических частей.Вы можете использовать метод пайки на меди, используя правильный тип припоя и тщательно работая над соединением проводов.

Читайте дальше, чтобы следовать нашему пошаговому руководству по успешной пайке медной проволоки. Соблюдение каждого шага необходимо для правильного закрепления проводов и безопасного выполнения задачи. Ваша безопасность должна быть главным приоритетом при пайке или использовании аналогичных электроинструментов.

Приобрести паяльное оборудование

Для правильной пайки медных проводов вам понадобится всего несколько вещей.Хотя для этого процесса не требуется много предметов, поиск качественных материалов и их правильное использование имеют важное значение для правильного завершения работы.

Для пайки медной проволоки вам понадобятся:

  • Паяльник: Этот портативный инструмент нагревается, чтобы расплавить припой вокруг медной проводки. Убедитесь, что вы следуете инструкциям на конкретном утюге для настройки температуры и правильного использования. Паяльные инструменты для электрических приложений должны быть в диапазоне 25-30 Вт.
  • Припой: Для получения наилучших результатов используйте припой электрического класса, поскольку он прочнее и обеспечивает более надежное соединение, чем другие припои. Этот тип припоя специфичен для электрических применений, так как другие могут повредить компоненты провода. Ищите припой, в котором говорится, что он использует флюс для канифоли.
  • Губка: Вам понадобится влажная губка для очистки жала паяльника перед использованием во избежание попадания мусора.
  • Устройства для зачистки проводов (при необходимости): Изоляция должна быть удалена с участка для непосредственного доступа к проводам.
  • Термоусадочная трубка: При желании она будет использована для повторной изоляции на конце. Если вы планируете это сделать, трубку нужно будет поместить на один конец проволоки, прежде чем соединять их вместе.

При ограниченном количестве необходимых материалов пайка в домашних условиях является относительно недорогим и простым процессом. Паяльные материалы обычно входят в комплекты, которые предоставляют вам все необходимые материалы для правильной пайки в различных областях применения.

Источник: Maker’s Space, ToolBoom

.

Соблюдайте важные правила техники безопасности

Паяльники могут нагреваться до температуры 800 ° F (400 ° C), и с ними следует обращаться осторожно.Поскольку вы работаете с опасным оборудованием, меры предосторожности должны быть высшим приоритетом перед началом любого проекта.

Наиболее важные меры безопасности, которые следует учитывать при пайке, включают:

  • Используйте СИЗ: Вы должны носить защитные очки, чтобы предотвратить разбрызгивание припоя во время процесса.
  • Припой в вентилируемом помещении: Пары, выделяемые расплавленным припоем, могут быть токсичными при вдыхании в высоких концентрациях.Хорошо проветриваемое место предотвратит возможные раздражения.
  • Проверьте параметры мощности и мощности: Убедитесь, что ваш паяльник настроен на правильные параметры мощности и нагрева при работе с медным проводом. Отдельный инструмент должен сопровождаться инструкциями по использованию настроек.
  • Используйте подставку для паяльника: Чтобы избежать контакта с паяльником, снова установите паяльник на подставку. Любой контакт с рабочей поверхностью может быть опасен.
  • Провода должны быть отключены: Медные провода ни в коем случае нельзя вставлять или использовать при пайке.Убедитесь в отсутствии электрического тока.

Тщательная работа не только защитит вас и окружающих, но также приведет к наилучшей пайке и эффективному соединению проводов.

Источник: Университет Стоуни-Брук, Университет штата Орегон

Зачистите изоляцию провода (при необходимости)

Медная проводка должна быть полностью доступна для эффективного соединения материалов припоем. Это означает, что любую изоляцию проводов необходимо удалить в зоне пайки.Если вам нужно удалить изоляцию, на этом этапе вы воспользуетесь инструментами для зачистки проводов.

У большинства инструментов для зачистки проводов есть указания на самом инструменте для различных размеров проводов. Вы поместите провод в отмеченное отверстие, зажмете и пропустите его через инструмент. Это снимет изоляцию с провода. Мы рекомендуем удалить немного больше изоляции, чем требуется, чтобы пайка не соприкасалась с изоляцией.

Источник: Helpful DIY

Сплетение медных проводов для соединения материалов

При повторном соединении медных проводов их необходимо переплести и перенастроить так, чтобы все провода плотно соприкасались.Для этого аккуратно разложите каждый конец проводов, которые вы планируете соединить. Обычно они плотно скручены, но вы можете слегка распушить их, чтобы они выглядели как щетина на метле.

После того, как оба набора проводов разложены, вы можете поместить их друг в друга, чтобы провода были переплетены и встроены друг в друга. Затем вы можете скрутить провода вместе, чтобы создать прочное и стабильное соединение между обеими сторонами. Вы можете посмотреть, как соединить провода, в этом видео.

При этом провода снова соединяются, но это не окончательное решение, поэтому необходимо выполнить описанные ниже действия по пайке.

Тепловой паяльник

Следуйте инструкциям на утюге для правильного нагрева. Припой плавится при температуре 180-190 ° C (360–370 ° F), но железо может достигать гораздо более высоких температур. Температура, на которую вы устанавливаете утюг, будет зависеть от модели утюга, в частности от жала. Наконечники с большей площадью поверхности и большей мощностью, возможно, не нужно устанавливать так высоко для эффективного плавления припоя.

После того, как паяльник нагреется до необходимой температуры, наиболее ответственный шаг - протереть жало влажной губкой.Эта губка должна быть влажной, чтобы удалить возможный мусор, оставшийся на утюге, и избежать пригорания губки. Если наконечник не протереть, может произойти окисление из-за налипания на более высоких уровнях.

Источник: Metcal

Нанесите пайку на медный провод

После выполнения всей этой подготовки можно приступать к пайке медного провода. Для этого выполните следующие действия по порядку:

  • Безопасные провода для пайки: У вас есть только две руки, которые будут использоваться для удержания припоя и утюга.Закрепите обе стороны соединенной проволоки, чтобы они не сдвинулись с места при прикосновении к утюгу. Они должны быть приподняты над рабочим пространством, чтобы у вас был доступ к области под проводами.
  • Поместите паяльник под провод: Прикоснитесь кончиком паяльника к медным проводам. Это нагреет проволоку, чтобы припой расплавился. Ваш припой будет нанесен напротив утюга (поверх проволоки).
  • Расплавленный припой: Сначала поместите припой на наконечник, чтобы он расплавился.Затем вы будете перемещать припой вверх и вниз по верхней части провода, чтобы покрыть его тонким слоем. Использование слишком большого количества припоя затруднит прохождение электрического тока через провод с дополнительным сопротивлением. Паяльник не будет двигаться во время этого процесса.
  • Удалите излишки припоя: Если есть комки или избыток припоя, вы можете повторно нанести утюг, чтобы расплавить припой и дать излишкам расплавиться. Это нужно сделать после охлаждения, чтобы изучить результаты.

Источник: TWI, Science Buddies

Изолируйте проводку термоусадочной трубкой

После полного остывания пайки можно повторно изолировать участок термоусадочной трубкой. Хотя этот шаг не является обязательным, он придает проволоке законченный вид и предотвращает ее оголение. Вам нужно будет найти трубки, которые по размеру близки к размеру используемых вами проводов, и убедитесь, что вы используете более длинный кусок, чем желаемая область для покрытия.

Для усадки трубки вокруг проводов следует использовать тепловые пушки.Перемещайте тепловую пушку вперед и назад, чтобы равномерно распределить тепло по всей поверхности. Делайте это до тех пор, пока трубка плотно не закрепится вокруг ранее открытого участка.

Эффективная пайка медной проволоки

Хотя пайка медной проволоки - довольно простая задача, необходимо тщательно выполнять каждый шаг, чтобы обезопасить себя и убедиться, что вы выполните работу правильно с первого раза. Самое важное, о чем следует помнить, - это умеренное использование пайки. Вы должны покрыть область достаточно, чтобы обеспечить перенастройку проводов, но не препятствовать плавному перемещению электрического тока.

Паять или не паять:

1 октября 1997 г. 12:00,
Глен Баллоу

Все мы слышали поговорку о том, что цепь не сильнее своего самого слабого звена. Конечно, я надеюсь, что никто из нас не станет стоять под 500-фунтовым громкоговорителем, который подвешен над землей на 1000-фунтовой цепи, причем одно звено этой цепи перерезается на две трети. Я также не могу представить, чтобы кто-нибудь из нас подключил усилитель мощностью 1000 Вт к сети переменного тока с помощью провода №24. Конечно, это устранило бы необходимость в предохранителе, но не обошло бы требование о защитных очках при взрыве провода.

Но как часто мы соединяем два провода вместе или подключаем провода к клеммам, не учитывая последствий плохого соединения? Наверное, больше того, что мы готовы признать.

Мы можем соединить провода вместе, скручивая их, обжимая или инкапсулируя их. Эти соединения могут быть совершенно хорошими - в конце концов, проволока, скрученная с проводами, позволяет электричеству проходить через соединение с минимальным сопротивлением. Или нет? Если намотка плотная, проволока чистая, изоляция отключена и т. Д., То соединение будет хорошим, и максимальный ток будет протекать с минимальными потерями.Однако, если какое-либо из условий не выполняется, то действие может быть слабым физически и / или электрически плохим. Так зачем нам просто скручивать провода вместе? Вероятно, мы этого не сделаем. Что мы можем сделать, так это скрутить их вместе с помощью «проволочной гайки». Гайка для проводов удерживает скрученные провода вместе в непосредственной близости и изолирует соединение. Некоторые гайки для проводов сделаны только из непроводящего материала и поэтому только физически удерживают провода вместе, в то время как другие имеют в себе проводящую резьбу, что увеличивает пропускную способность соединения по току.Конечно, скрученное соединение с использованием проволочной гайки подойдет там, где свободное пространство не является оптимальным, а ток и вибрация невысокими, например, в средней проводке 120 В в доме.

Хорошо, если мы не будем использовать проволочные гайки, что дальше? Опрессовка. Мы все обжимаем провода и использовали линейные обжимы для соединения двух проводов вместе, так почему всегда не использовать обжимные соединители? В гофрированном соединителе ток течет от одного провода через механическое соединение через соединитель, который, вероятно, представляет собой другой материал и есть вероятность загрязнения соединения, через второе механическое соединение ко второму проводу.Если провод чистый, если чистая внутренняя часть разъема, если два металла не влияют друг на друга, если вибрация и движение незначительны, и если обжим твердый, то обжимное соединение в порядке. Но что делать, если не выполняется хотя бы одно из вышеперечисленных требований? Что тогда?

Может быть, пора подумать о пайке, но не только о пайке и проводе, а о пайке как о части соединения. Мы, наверное, все пытались соединить два провода вместе и спаять их, потому что мы перерезали провод только для того, чтобы понять, что этого делать не должно.Конечно, самым простым решением было бы соединить две жилы вместе и расплавить припой на стыке. Но что не так с этим соединением? Во-первых, провода не касаются друг друга; во-вторых, это механическое соединение, и в-третьих, у нас есть «соединение холодной пайки». Холодное паяное соединение - это соединение, в котором мы недостаточно нагрели материал для того, чтобы припой протек к нему и вокруг него и образовал прочный физический и электрический контакт. Это можно увидеть, поскольку кажется, что пузырек припоя прилегает к проводу, и это именно то, что он делает.Если бы соединение было правильным, припой был бы вокруг провода и плавно нарастал бы. Это соединение в лучшем случае будет исправлением ступенчатого зазора, так как оно не является прочным и требует, чтобы весь ток проходил через припой.

Что мы должны были сделать, так это скрутить провода вместе, как в линию, или с поворотом под прямым углом, как мы это сделали с гайкой для проволоки. Первый метод более аккуратный и его легче изолировать, но второй метод тоже подойдет, если мы не сгибаем провод слишком резко и не изгибаем его сами.

Припой - это не клей и не цемент. Он не склеивает металлы. Когда расплавленный припой наносится на должным образом очищенное и нагретое соединение, он фактически растворяет часть меди, стали или любого другого основного металла, хотя температура плавления на несколько сотен градусов ниже температуры плавления основного металла. Основной металл фактически переходит в раствор с припоем. Когда припой затвердевает, основной металл остается растворенным и в области контакта образует новый сплав. Это формирует непрерывный металлический путь от основного металла проводника до припоя к основному металлу проводника.

Для получения надлежащего соединения мы просто зачищаем и очищаем провод (оловом), а затем механически подключаем его к ответной части. После этого он готов к пайке.

Чтобы правильно «залудить» провод, убедитесь, что он и жало паяльника чисты. Приложите утюг к одной стороне провода, а припой к другой стороне провода. Это гарантирует, что проволока достаточно горячая, чтобы припой полностью обтекал проволоку и равномерно покрыл ее.

Да, пайка важна, но механическое соединение не менее важно.Никогда не полагайтесь на припой, чтобы скрепить соединение! При подключении провода к револьверной головке или проушине плотно намотайте провод на один оборот вокруг револьверной головки или заглушки. Никогда не оборачивайте более одного витка. в этом нет необходимости, и при необходимости его очень сложно удалить. Убедитесь, что изоляция не касается выступа (он должен находиться на расстоянии от 1/16 дюйма до 1/8 дюйма). Кроме того, убедитесь, что провод намотан на клемму таким образом, что любое натяжение на проводе будет передаваться на клемму, а не на припой. При пайке компонента к клемме с другими проводами подключите компонент над проводами, чтобы облегчить снятие компонентов.Пайка печатных плат требует тех же действий, что и пайка клемм, а также требует большей осторожности, чтобы гарантировать, что мы не повредим плату или другие компоненты из-за чрезмерного нагрева. Опять же, чистые доски, чистые детали и исправные механические детали абсолютно необходимы.

После создания хорошего механического соединения мы можем снова нагреть одну сторону соединения и припаять другую сторону до тех пор, пока соединение не будет покрыто тонким слоем припоя. Часто мы применяем все больше и больше припоя до тех пор, пока соединение полностью не пропитается, так что провод становится невидимым, а соединение становится в два раза больше, чем до того, как мы нанесли припой.Это нет-нет. Нанесите достаточно припоя, чтобы покрыть наконечник и провод гладкой и блестящей крышкой. Вы должны увидеть контур провода под стыком. Помните, что припой нужен для того, чтобы проводить электричество, удерживать провод и основание вместе и предотвращать окисление соединения.

Конечно, стык не закончен, пока мы его не заизолируем. Это может быть выполнено изолентой или термоусадочной трубкой. Возможно, лучше всего подойдет термоусадочная трубка, но убедитесь, что вы используете правильный размер и надеваете ее на один из проводов, прежде чем скручивать их вместе.Убедитесь, что трубка находится достаточно далеко от стыка, чтобы температура пайки не сморщила ее, прежде чем вы закончите пайку стыка. Наконец, поместите трубку на стык и усадите ее.

Мы также можем паять гофрированные наконечники и линейные соединители. Я думаю, что лучше сначала их обжать, а потом припаять. Однако, если у нас нет обжимного инструмента и провод к разъему в порядке, мы можем просто спаять их вместе. Однако помните, что это ставит нас в то же положение, что и провод к соединителю с проводом; у нас есть три металла, через которые проходит электричество - медный провод, припой, соединитель, припой и обратно к медному проводу.

По возможности всегда сначала выполняйте механическое соединение. Тогда зачем добавлять припой? Во-первых, он укрепляет соединение, поскольку устраняет контакт одной поверхности обжима, дает больше площади для протекания тока и (что очень важно) защищает оголенный провод от окисления и коррозии.

Любой, у кого есть лодка на соленой воде, может засвидетельствовать тот факт, что медная проволока, которая не луженая, становится зеленой, портится и в конечном итоге распадается. Луженый провод и пайка устраняют эту проблему.

В то время как мы говорили только о пайке двух проводов вместе или к соединителю или печатной плате, мы можем спаять множество вещей вместе. Но всегда помните, что необходимо обеспечить хорошее механическое соединение. Очистите, залудите, припаяйте, и у вас будет хороший стык.

Конечно, нам нужен подходящий паяльник и припой для надежных соединений, поэтому, если вы хотите узнать об этих инструментах, укажите свое имя в списке рассылки S & VC и найдите следующую статью «Утюг - это утюг, это утюг…» либо это?" в Toolbox Баллоу.

Библиография: Дон и Кэролайн Дэвис, второе издание «Sound System Engineering», 1987 Howard W. Sams & Co.

Подписка

Чтобы получать больше подобных новостей и быть в курсе всех наших ведущих новостей, функций и аналитических материалов, подпишитесь на нашу рассылку новостей здесь.

паять или нет | Журнал Nuts & Volts


Несколько лет назад я, наконец, перешел на домашний кинотеатр - Apple TV, DLP-проектор и аудиосистему, способную потрясти фундамент.В рамках установки я также потратился на аудиокабель предположительно аудиофильского качества от крупного производителя. Я не влюбляюсь в бескислородный кабель, который продается по астрономическим ценам, но купил хороший медный провод 12 калибра с гибкой изоляцией.

К моему разочарованию, «аудиофильский» кабель поставлялся с позолоченными прикручиваемыми разъемами. Я опешил. Скручивание, даже не обжим. В инструкциях говорилось, что нужно просто снять четверть дюйма изоляции и скрутить провод в разъем.Моей первой реакцией было недоверие. В конце концов, как навинчивающийся разъем сможет выдержать постоянную вибрацию сабвуфера? Приведет ли трение к шуму?

Второй моей реакцией было вынуть паяльник и серебряный припой и припаять каждое соединение. В конце концов, система заработала нормально, но меня по-прежнему беспокоили накручиваемые разъемы. Был ли я просто созданием привычки? Неужели компания просто подстраивалась под потребительскую среду, в которой паяльники становятся вымирающим видом? Или, подумал я, ошибался ли я в своих предположениях об относительной ценности пайки.Я тратил время и силы на паяльник?

Как молодой энтузиаст радиолюбителей, меня учили, что когда дело касается сильноточного постоянного тока или любого ВЧ-соединения, используйте припой, независимо от конструкции разъема. Мне сказали в определенных выражениях, что обжимные соединители в лучшем случае недальновидно экономят время. Точно так же, когда я работал в телефонной компании, меня учили, что проводные соединения в конечном итоге выйдут из строя, если их тщательно не спаять. Возможно, эта линия рассуждений родилась из окружающей среды южной Луизианы, где даже золотые соединители подвержены коррозии (из-за грибка, выделяющего кислоту).

Современное электронное оборудование машинной сборки состоит из обжимных соединителей, ввинчиваемых клеммных колодок и других соединений, работающих под давлением. Точно так же проводка переменного тока, питающая многие старые дома, заканчивается ввинчивающейся клеммной колодкой. Но тогда, являются ли это «лучшими» возможными соединениями или просто самыми экономичными?

Предполагаемые преимущества паяного соединения по сравнению с простым скручиванием двух проводов вместе - или даже профессиональным обжимом - включают долговечность и повышенную надежность.Если вы поищете в Интернете, вы найдете множество дискуссий об относительных достоинствах пайки и опрессовки в военной авионике. Например, без надлежащей разгрузки от натяжения паяные соединения имеют тенденцию к усталости, и для правильного обжима многополюсного разъема требуется относительно высокий уровень навыков.

Однако трудно количественно оценить долговечность и повышенную надежность обычной бытовой электроники. Например, обязательно ли, чтобы паяные соединения в вашем следующем прототипе пережили вас? Точно так же, когда я смотрю на свои компьютерные системы и даже на свою новую развлекательную систему, я не вижу последних пяти лет.К тому времени провода динамиков, вероятно, уйдут в прошлое, и их заменит беспроводное подключение к студийным мониторам. Компьютерное оборудование будет бесполезным по сравнению с компьютерами, оснащенными 1000 процессорных многоядерных чипов. Возможно, ценность долголетия сильно преувеличена.

Что касается надежности, я создал тысячи обжимных соединений и еще не видел ни одного отказа в полевых условиях. Что я сделал, так это слишком сильно обрезал изоляцию, перерезав нижележащий медный провод.Но такого рода неудачи, как правило, происходят сразу, а не то, что всплывет спустя годы. Кроме того, я обычно могу подготовить провод и установить обжимной соединитель быстрее, прежде чем мой Weller стабилизируется при соответствующей температуре.

А пока я держу под рукой паяльник. Если я не работаю над прототипом, я обжимаю, когда это возможно, чтобы получить хорошее физическое соединение, а затем добавляю припой, чтобы сделать его постоянным. Возможно, я все-таки человек привычки.

Если у вас есть практический опыт или вы знаете о каких-либо официальных исследованиях по сравнению паяных и обжатых соединений, поделитесь своей информацией здесь, в комментариях, чтобы другие читатели могли получить пользу. NV


Советы и приемы для создания надежного подключения

Когда дело доходит до работы с электрической системой вашего автомобиля, даже опытные профессионалы разочаровываются. Периодические проблемы, ремни безопасности под панелью управления, похожие на спагетти, и годы исправлений и исправлений «до дома» обычно только усугубляют ситуацию. По нашему опыту, около 90% всех проблем с электричеством связаны с плохим соединением.

Обжимные клеммы эффективны и работают хорошо, а в некоторых случаях необходимы, но со временем может возникнуть коррозия и вызвать проблемы с подключением.Пайка - лучший вариант для длительного ремонта, поэтому знание того, как правильно паять провода, может стать достойным навыком. Уловка при пайке заключается в том, чтобы убедиться, что соединение полностью нагрето, а не соединение холодной пайки. Холодное паяное соединение возникает, когда горячий припой попадает на холодную проволоку, затвердевая. Может показаться, что соединение хорошее, но на самом деле припой находится только на внешней стороне провода, а не протягивается через жилы провода.

При пайке есть несколько советов и приемов, которые помогут добиться наилучшего соединения.Эти советы подходят для любого паяного проводного соединения. При пайке всегда рекомендуется по возможности отсоединять провода от электроники, так как тепло может легко передаваться на электрические компоненты.

Пересекая потоки

Есть один способ скручивания проводов для пайки - горизонтальное скручивание, при котором получается непрерывная длина провода. Пиг-хвост, в котором провода согнуты под углом 90 градусов к остальной части провода, НЕ является подходящим соединением и вызовет проблемы, не делайте этого.

Начните с пересечения проводов крест-накрест, примерно посередине зачищенного участка.

Затем скрутите провода друг вокруг друга.

Убедитесь, что обертка плотная. Это также отличный способ подключить несколько проводов к одному выводу.

Heat Don’t Lie

Лучший способ узнать, достаточно ли горячее паяное соединение, - это увидеть жилы провода в самом припое. Всегда помещайте паяльник или пистолет ПОД проводами и добавляйте припой ВЕРХ провода.Припой притягивается к теплу, поэтому, когда припой плавится, он тянется к теплу через провода, соединяя каждую жилу вместе с припоем.

Поместите паяльник под провода и нанесите припой сверху. Это помогает начать теплопередачу, нанося припой в точке соединения утюга и проводов, а затем перемещая припой наверх.

Я кричу, ты кричишь, мы все кричим о… трубке…

Нельзя просто оставлять паяное соединение открытым, это цепь под напряжением.Изолента - это нормально, но большинство людей не используют качественную ленту. Лучшее решение для прикрытия припаянных проводов - это термоусадочная трубка, и ее необходимо установить ДО пайки. Как только припой остынет, просто наденьте трубку на соединение и воспользуйтесь зажигалкой или термофеном, чтобы усадить ее. Просто убедитесь, что вы используете провод подходящего размера.

Термоусадочная трубка - лучший способ герметизировать паяные соединения. ПЕРЕД пайкой убедитесь, что вы продвинули трубку на несколько дюймов за соединение. Если термоусадочная трубка недоступна, используйте изоленту хорошего качества, например 3M Super 33.

Если вам нужно использовать изоленту, а иногда не избежать, вам нужна одна конкретная марка и модель - 3M Super 33 или Super 88. Это тоже не шутка. Лента стоимостью 1 доллар за рулон - это мусор, и ее ни в коем случае нельзя использовать для электрических соединений, кроме случаев экстренного ремонта. Super 33 и Super 88 стоят около 4-5 долларов за рулон, и они держатся, прилипают и герметизируют соединения, не падая через четыре месяца. Super 33 - это стандарт в профессиональной индустрии, и вы всегда должны держать рулон в ящике для инструментов.Дешевый материал для связывания проводов и для того, чтобы держать полотенце в руке, когда вы отрезаете палец, вот и все.

Хорошее соединение имеет решающее значение для любой электромонтажной работы. Полностью нагретый паяный шов должен выглядеть так, где можно увидеть отдельные жилы, покрытые припоем.

Если вы последуете этим советам, ваш ремонт электрооборудования будет длиться вечно и обеспечит годы беспроблемного обслуживания. Если вы этого не сделаете, что ж, тогда вы, вероятно, снова окажетесь под приборной панелью на обочине дороги, выполняя свою лучшую позу человека, сложенного оригами, и жалеем, что сначала не спаяли ее.

Ознакомьтесь со всеми инструментами и оборудованием , доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания AutoCare NAPA для текущего обслуживания и ремонта. Для получения дополнительной информации о том, как паять провода, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Наконечники для пайки медных трубок

Как припаять медную трубу - Вы делаете это, когда расплавляете твердый припой и позволяете ему течь в крошечный зазор между трубкой и фитингом. Красные стрелки указывают на припой серебристого цвета.Авторские права 2018 Тим Картер

«Самая большая ошибка новичка при пайке меди состоит в том, что они позволяют теплу горелки расплавить припой. НЕ делайте этого».

Контрольный список для пайки медных труб

  • Медные трубки и фитинги должны быть чистыми
  • Перемешать флюсовую пасту
  • Используйте бессвинцовый припой
  • Медь должна быть нагрета, чтобы она расплавила припой НЕ пламя горелки
  • Посмотрите следующее видео:

Как паять медную трубу - САМЫЙ ВАЖНЫЙ СОВЕТ

Самая большая ошибка, которую делает новичок при пайке меди, заключается в том, что они позволяют теплу горелки расплавить припой.Не делай этого. Вы должны нагреть медную трубку и фитинг в течение десяти или пятнадцати секунд, прежде чем коснуться припоя к горячей меди.

Горячая медь расплавит припой , а не горелку.

Для пайки медной трубы необходимо нагреть медную трубу и припаиваемый фитинг до достаточной температуры. Когда медь достаточно горячая, она втягивает припой в соединение за счет капиллярного притяжения. Вы не поверите, но припой действительно будет стекать в гору.

Какой резак лучше всего использовать?

Простая пропановая горелка, в которой используются навинчивающиеся баллоны, подойдет для пайки труб диаметром до 3/4 дюйма.

Это отличный комплект фонарика. Это газ MAP, который горит сильнее, чем пропан. К фонарю подойдет обычный баллон с пропаном. НАЖМИТЕ ЗДЕСЬ или фото, чтобы доставить его к вам домой в считанные дни. ПОСМОТРЕТЬ видео ниже.

Сантехники обычно используют ацетиленовые горелки по двум причинам. Ацетилен горит сильнее, чем пропан, что позволяет сократить время пайки.Ацетилен доступен в больших резервуарах, которые крепятся к удобным шлангам и легким горелкам. Если вам нужен ацетилен, вам просто нужно отправиться в большой магазин сантехники или в место, где обслуживают сварщиков.

Какие типы припоев я могу купить?

Припой, который доступен в версиях с выводами и без выводов, прикрепляется к трубе на молекулярном уровне.

Это припой с содержанием свинца 50 процентов. Посмотрите на цифры на конце катушки. НЕ используйте этот припой для водопроводных труб с питьевой водой.НАЖМИТЕ ЭТО ФОТО, чтобы купить припой для использования в свинцовом стекле, паяльных проводах и других проектах.

Это бессвинцовый припой. Используйте ДАННУЮ ПАЙКУ для медной трубы, по которой проходит питьевая вода. НАЖМИТЕ ФОТО СЕЙЧАС, чтобы доставить его к вам домой в считанные дни.

Как работает припой?

Припой прикрепляется к медной трубе при нагревании. Это очень похоже на то, как свариваются два куска стали.

Поверхность паяного соединения фактически становится сплавом, в котором медь и припой смешиваются.

Почему нужно чистить медь?

Медная труба должна быть чистой, чтобы атомы меди могли легко связываться с атомами расплавленного припоя. Припой НЕ БУДЕТ СВЯЗАТЬСЯ, если медь окислена или загрязнена.

Для этого медь должна быть очень чистой и без окисления. Очистить медную трубу можно разными способами. Вы можете использовать грубую стальную вату, наждачную бумагу и / или проволочную щетку. Специальные круглые проволочные щетки бывают разных размеров для очистки внутренней части медных фитингов и клапанов.Просто поверните щетки или трубку, чтобы очистить их. Даже если вы приобретете новую медную трубу, ее тоже следует прочистить. Вам нужно только осветлить область, на которую будет наноситься припой.

Почему мне нужно использовать флюс?

Флюс - это химическое вещество, которое помогает при пайке. Флюс предотвращает окисление меди при нагревании меди горелкой.

На самом деле он заканчивает работу по очистке, которую вы начали с наждачной бумагой и щетками. Кроме того, он предотвращает окисление трубы при ее нагревании.Можно паять без флюса, но это действительно сложно! Флюс наносится как на трубу, так и на фитинг с помощью удобной миниатюрной кисточки. Чтобы быть эффективным, вам не нужны огромные суммы. Кроме того, как только вы начинаете нагревать трубу, 90 процентов ее выкипает и испаряется.

Какие бывают типы припоя?

Припой обычно бывает трех типов: 50% свинца / 50% олова; 95 процентов олова-сурьмы / 5 процентов свинца; и бессвинцовый припой.

Любая водопроводная труба должна быть припаяна припоем, содержащим не более 5 процентов свинца.По возможности используйте бессвинцовый припой. Припой на 50 процентов свинца используется для медных дренажных линий. Он плавится при более низкой температуре и способен перекрывать большие промежутки при охлаждении. Это удобно при работе с медными трубами и фитингами большого диаметра (до 4 дюймов!). Покупая припой, НЕОБХОДИМО обращать на это внимание. Роллы весом в 1 фунт выглядят очень похоже. Внимательно посмотрите на этикетку, так как вы можете купить не ту.

Как зажечь факел?

Сантехнические фонари можно зажечь спичками, зажигалками или, желательно, кремневым боекомплектом.Некоторые горелки имеют встроенные воспламенители. Посмотрите это видео:

НАЖМИТЕ ЗДЕСЬ, чтобы приобрести фонарик, который я использую в приведенном выше видео.

Спички и зажигалки могут быть опасными, поскольку их нельзя тушить. Кремневый ударник производит искры, которые воспламеняют пламя. Кроме того, одного кремня в отбойнике может хватить домовладельцу на 10 и более лет! Температура пламени важна. Вам нужно установить пламя на средний или высокий уровень, чтобы получить достаточно тепла для расплавления припоя. Если ваше пламя отрегулировано правильно, оно будет гореть синим цветом разных оттенков.Вы заметите в центре пламени более темную синюю секцию, которая подходит к точке. Это самая горячая часть пламени. Вы прикладываете эту часть пламени к медной трубе.

Как нагреть медную трубу?

Не бойтесь нагревать обе стороны трубы. Поверните горелку вокруг стыка для равномерного распределения тепла. Когда я использую свою ацетиленовую горелку и паяю трубу диаметром 1/2 дюйма, я обычно могу нагреть трубу до нужной температуры за 10 секунд или меньше. Пропановая горелка может занять от 15 до 20 секунд.

Как предотвратить возгорание при использовании резака?

Вы предотвратите возгорание, используя тонкий кусок листового металла в качестве теплозащитного экрана. Поместите экран между медной трубкой и чем-либо легковоспламеняющимся.

Всегда смотрите за пределы трубы. Чрезвычайно высокие температуры выходят за пределы видимых частей пламени.

Можно легко опалить пиломатериалы или проволоку. Если вы выполняете пайку возле старых пиломатериалов или в местах балок возле вертикальных стен, вы можете легко поджечь свой дом.Будьте осторожны и используйте пламегасители. Это огнестойкие ткани или простые куски листового металла, которые поглощают и / или отклоняют тепло.

Всегда имейте под рукой 5-галлонное ведро воды на случай, если вы начнете пожар. Если у вас в доме еще есть вода, и рядом с вами может быть заряженный садовый шланг, это лучший вариант.

Нажмите здесь , чтобы посмотреть видео о пайке медных труб и фитингов.

Как нанести припой?

По мере нагрева трубы и фитинга вы увидите, что флюс закипает и испаряется.Как только флюс перестанет кипеть, труба станет достаточно горячей для пайки. Отодвиньте резак и прикоснитесь припоем к трубе.

Расплавление припоя может занять от 2 до 3 секунд. Если труба расположена горизонтально, нанесите припой на верхнюю часть трубы. Припой мгновенно покатится.

Если вы все выполнили правильно, капля припоя окажется внизу соединения. Вы можете стряхнуть расплавленный припой старой тряпкой.

Обдув стык позволит ему остыть.Будет жарко, но быстро протрите стык старой тряпкой, чтобы удалить остатки флюса. Это также полирует припой. Внимательно проверьте соединение, чтобы увидеть, нет ли вокруг всего соединения серебряной полосы. В таком случае ваше первое паяное соединение может быть идеальным. Как я бы сказал по работе "Еще одна качественная установка!"

Колонка B353

Сводка

Название статьи

Как припаять медную трубу - это действительно просто - отличное видео здесь

Описание

Вам нужно знать, как припаять медную трубу.Я мастер-сантехник и могу показать вам, как это сделать, за три минуты или меньше.

Автор

Тим Картер

Имя издателя

AsktheBuilder.com

Логотип издателя

В чем разница между электрическим припоем и медным водопроводным припоем?

Написано Майлзом Будимиром
Старший редактор, WTWH Media

Пайка электрической платы с помощью паяльника и электрического припоя.

Пайка - это метод, используемый для соединения двух отдельных металлов с использованием другого металла (или металлического сплава) с низкой температурой плавления. Источник тепла, такой как паяльник, повышает температуру соединяемых двух металлов. Когда припой соприкасается с нагретыми металлами, он плавится. Расплавленный припой растекается по металлам и быстро затвердевает, связывая их друг с другом.

Этот плавящийся металлический сплав, сам припой, бывает разных видов в зависимости от предполагаемого использования.Таким образом, припой для электротехники отличается от припоя, используемого, например, для медной сантехники. Исторически свинец был обычным компонентом припоя из-за его относительно низкой температуры плавления. Другие сопутствующие металлы, часто встречающиеся в припое, - это олово, медь и серебро.

Припой можно разделить на две категории; припои на основе свинца (обычно комбинация свинца и олова) и более новые бессвинцовые припои, в которых олово используется вместе с другими металлами, такими как серебро, медь, висмут или сурьма.

Электрические припои имеют более низкую температуру плавления (около 360 ° F), в то время как припои, используемые в сантехнике, имеют более высокие температуры плавления, обычно значительно превышающие 400 ° F. Вот почему электрическая пайка может выполняться с помощью паяльника, в то время как в большинстве случаев пайки в сантехнике используется газовая горелка для нагрева металлов. Электрические припои, как правило, имеют меньшую толщину, что означает, что они плавятся быстрее, в отличие от водопроводных припоев, которые обычно имеют большую толщину и для плавления требуется больше тепла.

В водопроводах существует еще одно различие в том, используются ли трубы для канализации или для питьевой воды.Для первых приемлем припой на основе свинца. Однако большинство местных норм и правил требуют использования бессвинцового припоя для всех соединений водопровода с питьевой водой.

Возможно, ключевое различие между электрическим припоем и водопроводным припоем заключается в типе флюса, используемого в каждой области применения. Флюс используется для очистки соединяемых металлов, удаления окислов и предотвращения их образования. Флюс также способствует смачиванию, помогая припою течь и легче сцепляться с металлами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
