Чем отличаются узо от дифавтомата: Чем отличается УЗО от дифавтомата простыми словами

Чем отличается УЗО от дифавтомата простыми словами

При сборке электрощита без помощи профессионала многие путают дифавтомат и УЗО. Давайте же разберемся чем они отличаются и что лучше выбрать для ваших целей. Амперкин уже рассказывал вам для чего нужен дифавтомат и для чего нужно УЗО в электрике, переходите по ссылкам чтобы подробнее узнать о предназначении этих устройств.

Напомним вкратце, что УЗО — устройство защитного отключения, предназначенное для автоматического отключения при утечке тока, вызванной неисправностью электропроводки или электроприборов, в то время как дифференциальный автомат — это низковольтное комбинированное электротехническое устройство, одновременно включающее в себе функции устройства защитного отключения (УЗО) и автоматического выключателя.

То есть простыми словами функции УЗО — это часть дифавтомата. Означает ли это, что все должны устанавливать только дифавтомат? Конечно, нет. Исходя из ваших целей и задач в проекте вы можете устанавливать эти устройства отдельно.


Отличия УЗО от дифавтомата

Давайте рассмотрим все отличия этих защитных аппаратов и в конце расскажем что же лучше подключать в электрощите: УЗО и автоматы по отдельности или дифавтомат?

  1. Самое главное отличие – это функциональность. Мы уже отметили, что УЗО предназначено для предотвращения критических ситуаций вследствие утечек тока, а дифавтомат размыкает электроцепь при всех возможных нештатных ситуациях: короткое замыкание, утечка тока, уровень тока превышающий номинальное значение в несколько раз.

  2. Внешне устройства практически идентичны и если вы не профессиональный электрик, то отличить их с первого взгляда будет проблематичным.

  • Схемы, нанесенные на торцевую часть приборов отличаются. На дифавтомате можно увидеть схему классического УЗО внутри которой заключена схема обмотки расцепителя.

  • Маркировка номинального тока на устройствах также может отличаться. На лицевой части УЗО пишутся только числа, например «16 А», а на дифференциальном автомате указывается буква, обозначающая отключающую способность расцепителей. Про определение классов по буквам (B, C,D) мы подробно рассказывали в статье Как выбрать автоматический выключатель.

  • Оба типа приборов имеют кнопку «TEST» (проверка работоспособности модуля УЗО).

  • Установка этих устройств также не отличается по своей технологии. И там и там главным компонентом является дифференциальный трансформатор. Он состоит из трех катушек: первая и вторая подключаются в фазный и нулевой проводники, чтобы протекающие в них токи имели противоположное направление, а третья связана непосредственно или через усилитель с отключающим реле.

  • Что же лучше?

    Действительно актуальный вопрос: «Что лучше подключить в электрощите: УЗО и автомат или дифференциальный автомат?». Давайте рассмотрим плюсы и минусы этих вариантов:

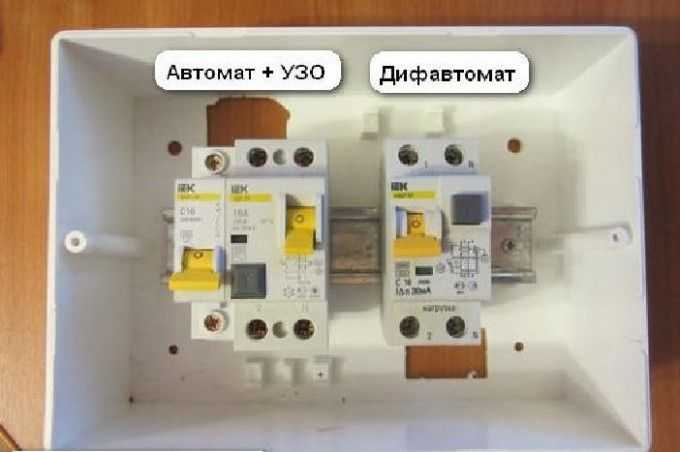

    1. Место на DIN-рейке всегда ограничено. Схема УЗО + автомат занимают 3 модуля, в то время как дифавтомат всего 2. Сейчас в новых домах электропотребители всегда разделяются на несколько групп, а значит и УЗО+автомат должны быть для каждой группы. Т.о. при установке дифавтомата вы экономите достаточно много места в щитке.

    2. Также в пользу установки дифавтомата следует выделить банальную простоту установки, ведь установить одно изделие легче и быстрее чем два.

    3. Если же говорить о стоимости изделий, то чаще всего связка УЗО + автомат окажется дешевле, чем дифавтомат с одними и теми же параметрами.

    4. Профессионалы устанавливающие отдельно УЗО и автомат говорят, что данный способ защитных аппаратов лучше, потому что при возникновении нештатной ситуации легче определить проблему ее возникновения.

    С точки зрения надежности и УЗО и дифатоматы полностью идентичны, поэтому вы можете выбрать любое устройство исходя из персональных потребностей и возможностей. На сайте amperkin.ru представлен широкий ассортимент низковольтного оборудования. Амперкин — выбор профессионалов.

    УЗО и дифавтомат в чем разница

    Администрация2022-01-31T22:15:14+03:00

    Статьи Диф. автомат, УЗО 0 Комментариев

    Использование электроэнергии всегда сопряжено с риском поражения электрическим током или в аварийных ситуациях электричество может оказаться причиной возникновения пожара. Не случайно вопрос электробезопасности при создании или реорганизации электрических сетей всегда стоит на первом месте.

    Нам наверняка встречались такие термины, как автоматический выключатель (АВ), устройство защитного отключения (УЗО) и дифавтомат, устройство и назначение которых знакомо каждому электрику. Для обывателя эти приборы оказываются загадкой, в лучшем случае он может догадываться, что речь идет о безопасности, но так ли безопасен дилетантизм в вопросах электробезопасности.

    Автоматическому выключателю доверена защита от перегрузок электропроводки и коротких замыканий, но он не защищает человека от поражений электрическим током при случайном прикосновении токоведущих проводников. УЗО срабатывает под воздействием дифференциальных токов (несовпадения величин тока фазных и нулевых проводов) в случаях, когда изоляция проводки имеет утечки, таким образом, оно защищает человека от электротравм и электрическую проводку от возможных возгораний при токах утечки, но абсолютно не реагирует на токи перегрузок и коротких замыканий.

    Полагая, что полностью защищен, человек, установивший УЗО или АВ, подвергает себя и близких серьезной опасности – эти приборы используются только в паре, при последовательном включении, такой тандем обладает защитным отключением во всех вышеупомянутых ситуациях, причем устанавливать автоматический выключатель следует на входе, а УЗО следом, ближе к нагрузке.

    Альтернативным решением проблемы защиты считается применение дифференциальных автоматов, приборов объединяющих в себе функции автоматических выключателей и устройств защитного отключения. Так же как и УЗО диф. автоматы реагируют на утечку токов, в случае превышения номинальных токов сработает тепловой расцепитель, а при замыкании фазы на ноль электромагнитный расцепитель практически мгновенно отключит нагрузку.

    В чем отличия применения приборов

    В принципе мы определились с главным отличием:

    • УЗО срабатывает по току утечки который не должен превышать 30 мА для защиты человека и 0.5 А для противопожарной защиты;
    • дифавтомат защищает не только в случаях утечек, он обеспечивает надежную защиту также при перегрузках и коротких замыканиях в сети.

    Невольно напрашивается вывод, что подключения дифавтоматов выгоднее, чем использовать связку УЗО + АВ, но так ли это на самом деле, попробуем разобраться. Сначала о сходствах.

    Оба прибора устанавливаются в электрическом щитке на DIN рейку и внешне очень похожи друг на друга, поэтому отличить УЗО или как его еще называют выключатель дифференциальный (ВД) от автоматического выключателя дифференциального тока (АВДТ) – второе название дифавтомата, проще по внешним признакам на лицевой панели:

    • маркировке, надписям, аббревиатуре;
    • функциональной схеме дифавтомата.

    Однако почему, невзирая на универсальность АВДТ им продолжают противопоставлять последовательные схемы подключения ВД и АВ?

    1. Прежде всего, вопрос стоимости – дифавтоматы дороже УЗО и даже если рассматривать полный комплект защиты вместе с автоматом, цена обеих приборов будет ниже.
    2. Ремонтопригодность, в отличие от дифференциального автомата, использование защитной пары точно укажет причину аварийного срабатывания: утечки или перегрузки.
    3. С точки зрения компактности АВДТ в более выгодном положении, поскольку занимает в полтора раза меньше места, нежели УЗО с автоматом, для маленьких щитков это актуально.
    4. Подключением дифавтомат тоже в выгодном положении, отпадает необходимость выбора, какой из двух приборов включать первым.

    Как видим, оба варианта защиты имеют право на существование, какой из них выбирать, каждый определяет для себя самостоятельно.

    Разница в маркировке

    Если необходимо быстро определить, дифавтомат или УЗО перед вами, то необходимо обратить внимание на маркировку, на диф. автомате рядом с номинальным током стоит какая например буква С или В, что указывает на категорию расцепителя, если же стоит маркировка с указанием ампер (буква А), то это однозначно УЗО. Ниже на фото видно, в верхнем ряду установлены именно диф. автоматы, а в нижнем ряду УЗО.

    Остались вопросы?

    Заполните форму обратно связи ниже, наши специалисты свяжутся с Вами, проконсультируют, расскажут про возможные способы решения Вашей задачи.

    заказать консультацию

    Ваше имя (обязательно)

    Ваш e-mail (обязательно)

    Телефон

    Сообщение

    Прикрепить файл

    Даю согласие на обработку данных


    Дифференциальные переключатели Ouzo

    .

    Тип катушки управления по току

    Прежде чем говорить о выборе дифференциального автомата, следует пояснить, почему этот вопрос заслужил такую ​​популярность. В чем преимущества дифференциальных автоматов? Конечно, тем, что дифавтомат – это устройство, обеспечивающее линии не только защитой от токов перегрузки и сверхтоков короткого замыкания, но и защитой от токов утечки, то есть защитой от поражения человека электрическим током.

    Другими словами, одно устройство обеспечивает весь спектр необходимой защиты. Это очень удобно, так как экономит место в распределительном щите и упрощает установку. В некоторых случаях достигается и экономия денег, но это относительно, так как качественный дифференциальный автомат может оказаться дороже единичного обычного автомата и (УЗО).

    Итак, чем хорош дифавтомат, понятно. Осталось решить, как его выбрать.

    1. Этап

    Как и любое другое устройство защиты, дифавтомат следует выбирать исходя из фазы сети. Трехфазные дифференциалы имеют три полюса для соединения фаз и один полюс для нулевого рабочего проводника. Трехфазный дифференциал по понятным причинам имеет большие размеры и занимает шесть-семь модулей. Однофазные дифференциалы могут занимать от двух до четырех модулей в зависимости от конструкции. Однако в любом случае дифавтомат займет гораздо меньше места, чем обычный автомат и УЗО вместе взятые.

    2. Номинальное напряжение

    Хотя в общем случае промахнуться сложно: три фазы — 380 вольт, а одна фаза — 220 вольт. Но все же бывают редкие неприятные исключения, и на номинальное напряжение устройства следует обращать внимание.

    3. Характеристики выпусков и рейтинг машины

    Поскольку дифференциал тоже есть, то, естественно, он тоже есть, отображается буквой латинского алфавита перед цифрой, обозначающей текущую нагрузку рейтинг. Что касается бытовых сетей, то здесь традиционно наиболее популярны машины характеристики С.

    Например, для розеточной сети подойдет дифаавтомат характеристики С16 (реже С25). Для сетей освещения применяют автоматы С6 или С10. Реже применяются автоматы характеристики В. В качестве вводных общедомовых или квартирных выключателей часто используют автоматы С50, С63, С80 и С100.

    4. Номинальный ток утечки

    Это характеристика устройства защитного отключения, входящего в состав дифавтомата. Номинальный обозначается символом «дельта» и числом, обозначающим фактический ток утечки, буквами мА (миллиампер). Для защиты розеток и сетей освещения обычно применяют дифференциалы номиналом 10-30 мА. Чаще всего групповые сети защищают устройства на 30 мА, а одиночные розетки — на 10 мА. Вводный дифавтомат может иметь встроенное УЗО на 100-300 мА.

    5. Тип или класс встроенного УЗО

    Давно известно, что есть УЗО переменного тока, реагирующие только на синусоидальный (переменный) ток утечки, и есть УЗО типа А, реагирующие на постоянный ток утечки в устройствах с электронными преобразователями. Все это относится и к УЗО, встроенным в дифавтоматы. Таким образом, для линий, питающих компьютеры, телевизоры и даже стиральные машины, целесообразно использовать дифавтоматы со встроенным УЗО типа А, так как тип АС может быть просто неэффективен.

    6. Наличие/отсутствие защиты от обрыва нулевой жилы

    Очень любопытный момент. Дело в том, что для работы встроенного УЗО необходим блок питания дифференциальной защиты. Эта мощность берется со входа устройства. То есть для работы дифференциальной защиты дифавтомата необходимо, чтобы в сети было напряжение.

    Это означает, что и нулевой, и фазный рабочие проводники должны быть в порядке. При этом, если «фазы» нет — то бог с ним, ибо току утечки неоткуда взяться. Другое дело, если ноль обрезается. Тогда оставшаяся «фаза» может вызвать утечку, и встроенное УЗО перестанет работать из-за отсутствия питания.

    Для исключения такого явления в некоторые дифавтоматы встроен блок защиты от обрыва нулевого провода, который по сути представляет собой реле напряжения, контакты которого размыкаются.

    Если такого блока в дифференциале нет, то есть все основания самостоятельно установить реле напряжения на вводе для контроля ситуации.

    7. Производитель дифавтомата

    Как бы сильно ни было желание сэкономить, все же лучше воздержаться от приобретения дифференциалов сомнительного происхождения. Известны случаи появления на рынке дешевых автоматов, которые при ближайшем рассмотрении даже автоматами не являлись: не имели никаких выпусков, кроме механического ручного.

    Вполне логично, что есть возможность приобретения дифавтомата аналогичной конструкции. Но дифференциал — это аппарат, функции которого часто никак не дублируются. То есть безопасность электросети в целом остается на совести дифа. И он просто должен быть качественным. Конкретных указаний по маркам и торговым маркам давать не будем, но все же лучше приобретать устройства в проверенных магазинах и не кидаться на чрезмерно низкие цены.

    8. Общие инструкции

    Каждый дифавтомат имеет в своем составе кнопку «тест», позволяющую проверить его работоспособность путем создания преднамеренной утечки тока. После установки машины всегда будет полезно выполнить небольшую проверку с помощью этой кнопки.

    Кроме того, следует помнить, что не каждая линия обязательно должна быть оснащена дифференциальной защитой. Чаще всего дифаавтоматы ставят на кабельных линиях штепсельных розеток, а также на общем вводе. Освещение и линии электропередачи электроплиты часто не оборудованы дифференциальной защитой.

    Не то чтобы это можно было принять за ориентир не ставить дифавтоматов на эти строки. Но можно учесть и, например, при отсутствии достаточного места в щите использовать простые автоматические выключатели на осветительную сеть и кабельную линию электроплиты.

    Дифаавтоматы, как и УЗО, рекомендуются для установки в сетях, имеющих защитный нулевой проводник РЕ. Это требование ПУЭ. При отсутствии защитного заземления защита от токов утечки сама по себе может оказаться недостаточно эффективной и не спасти человека от поражения электрическим током.

    Важно не только правильно подобрать дифаавтоматы и УЗО, но и подключить их без ошибок. Как это сделать правильно, описано в этой статье: . Следите за публикациями на нашем сайте!

    Для защиты электрических цепей от коротких замыканий и токов перегрузки автоматические выключатели устанавливаются в распределительных коробках на DIN-рейку. Для защиты от дифференциальных токов утечки, возникающих при повреждении изоляции и случайном прикосновении персонала (людей) к токоведущим частям, к автоматическим выключателям последовательно подключают устройства защитного отключения (УЗО). Для комплексного решения задач УЗО и автоматов было создано устройство дифференциально-токового автомата. Дифференциальные выключатели применяются в однофазных и трехфазных сетях. Они значительно повышают степень безопасности при эксплуатации различных электроприборов, а также предотвращают пожары, вызванные воспламенением изоляции проводников электрического тока.

    Дифференциал (от лат. Differentia — отличие, различие)

    Дифавтоматы — это устройства, совмещающие в себе задачи автоматических выключателей и устройств защитного отключения (УЗО). Назначение УЗО — найти ток утечки и случайного прикосновения к токоведущим элементам человека и разомкнуть клеммы, автомат работает при токах перегрузки и коротких замыканиях. Можно сказать, что дифференциальные автоматы включают в себя рабочую (автоматический выключатель) и защитную часть (модуль дифференциальной защиты). Дифференциальные выключатели имеют двухполюсный или четырехполюсный выключатель, два расцепителя: электромагнитный (отключение при коротком замыкании) и тепловой (отключение при перегрузке). Модуль дифференциальной защиты определяет ток утечки и сбрасывает автоматический выключатель по специальной шине. Для питания модуля защиты он подключается последовательно с автоматическим выключателем. Проверка защиты модуля дифференциала производится специальной кнопкой «Тест» на корпусе.

    Как работает дифференциальная машина?

    В дифференциальной машине, как и в устройстве защитного отключения, в качестве датчика утечки тока используется специальный трансформатор. Работа этого трансформатора основана на изменении дифференциального тока в проводниках, подающих электрическую энергию к защищаемой электроустановке.

    Ток утечки отсутствует, если нет повреждений изоляции электропроводки или никто не касается токоведущих частей установки. В этом случае нагрузки будут протекать по нулевому и фазному проводам равными токами. Эти токи в магнитопроводе трансформатора тока индуцируют противоположно направленные равные магнитные потоки. В результате ток вторичной обмотки равен нулю и чувствительный элемент — магнитоэлектрическая защелка не срабатывает.

    При утечке, например, при случайном прикосновении человека к фазному проводу или нарушении изолирующих свойств диэлектрика, происходит баланс тока и магнитных потоков.

    Во вторичной обмотке возникает электричество, которое приводит в действие магнитоэлектрическую защелку. Сработавшая защелка воздействует на механизм, расцепляющий автомат и контактную систему.

    Основное отличие УЗО (его иногда называют дифрелем) от дифаавтомата заключается в расшифровке аббревиатуры и наименования устройств: УЗО — устройство защиты от отключения, дифавтомат — дифференциальное (т.е. в данном случае , многофункциональный) автоматический выключатель.

    Технический принцип работы УЗО, дифавтомата

    Защитное устройство (УЗО) — электротехническое устройство, в состав которого входит модуль обнаружения разности токов, протекающих через устройство. То есть, если эта разница не соответствует заданному значению, контакты разомкнутся. Для обеспечения этого процесса в состав УЗО включаются отдельные элементы, способные обнаруживать, измерять дифференциальный ток и «принимать решение» о размыкании контактов. Последнюю операцию выполняет разъединитель, не содержащий элементов защиты электрической цепи от коротких замыканий и перегрузок.

    Дифавтомат — это, по сути, блок, в котором объединены УЗО и отключающее устройство. Автомат защищает электрическую цепь от утечки тока (как УЗО) и одновременно прерывает подачу электричества в случае короткого замыкания (КЗ) или перегрузок. Выполнение таких функций обеспечивается наличием в дифавтомате защиты от перегрева и перегрузок по току, что гарантирует защиту цепи и оборудования.

    Отличие дифавтомата от УЗО

    Функция защитного устройства — Отключение электрической цепи только в случае утечки тока, т.е. в защите нуждается только включенное в сеть устройство. УЗО — это модуль, обнаруживающий утечку тока (например, при повреждении изоляции) и дающий команду силовому механизму отключить цепь. В то же время УЗО не может защитить сеть от перегрузок или коротких замыканий. Проще говоря, если в вашей проводке произойдет короткое замыкание или будут превышены все нормы нагрузки, все провода сгорят вместе с УЗО.

    Дифференциальная машина представляет собой электрическую сборку, которая включает в себя как защиту от утечки тока, так и защиту от короткого замыкания, а также защиту от перегрузок. При этом дифавтомат защищает себя. Оба устройства можно отличить визуально. На дифреле есть обозначение большими буквами; например, «16А», что означает номинальный ток. Если на корпусе устройства перед большим числом стоит латинская буква, например, «С16», то перед вами дифавтомат («С» характеризует тип выпуска, рассчитанный на 16А). Если устройства имеют обозначения на русском языке, то «ВД» будет означать, что у вас есть УЗО, если же написано АВДТ, то это «автоматический выключатель дифференциального типа».

    Устройство, предназначенное для отключения электропитания в сети при появлении в ней нарушений, которые могут привести к выходу из строя проводки и подключенного к ней оборудования, в электротехнике называется автоматическим выключателем (АВ). Это устройство принято называть проще – автомат. Одной из его разновидностей является устройство защитного отключения, обесточивающее линию при обнаружении утечки тока, тем самым предотвращая поражение людей электрическим током при прикосновении к кабелю. Особенность УЗО такова, что его нельзя установить без АВ, защищающего линию от короткого замыкания и перенапряжения. Чтобы не подключать на линию два защитных устройства, был создан дифференциальный автомат — устройство, совмещающее функции УЗО и автоматического выключателя.

    Особенности и назначение дифавтомата

    Если об обычных электрических машинах знают почти все, то, услышав слово «дифавтомат», многие спросят: «Что это?» Проще говоря, дифференциальный автоматический выключатель — это устройство защиты цепи, которое отключает питание в случае любой неисправности, которая может повредить линию или привести к поражению людей электрическим током.


    Прибор состоит из нескольких основных частей:

    • Пластиковый корпус, устойчивый к плавлению и огню.
    • Один или два рычага подачи и отключения питания.
    • Клеммы с маркировкой, к которым подключаются входящие и исходящие кабели.
    • Кнопка «Тест», предназначена для проверки работоспособности устройства.

    В последних моделях этих машин также установлен сигнальный индикатор, позволяющий дифференцировать причины срабатывания. Благодаря ему можно определить, почему устройство выключилось — из-за утечки тока или из-за перегрузки линии. Эта функция упрощает устранение неполадок.

    Наглядно об устройстве дифавтомата на видео:

    Автоматические выключатели дифференциального тока могут быть установлены как в однофазных, так и в трехфазных линиях. Предназначены для:

    • Защита электрической сети от перегрузки по току, короткого замыкания и повышенного напряжения.
    • Предотвратите утечку электричества, которая может привести к возгоранию или поражению электрическим током людей и домашних животных.

    Выключатель дифференциального тока для внутренних линий с одной фазой и рабочим напряжением 220В имеет два полюса. В промышленных сетях на 380В устанавливается трехфазный четырехполюсный дифференциальный автомат. Четырехполюсники занимают больше места в распределительном щите, так как с ними устанавливается блок дифференциальной защиты.


    Внешний вид дифавтомата

    При взгляде на УЗО и дифференциал АВ видно, что они очень похожи по конструкции и размерам. Даже кнопка «Тест» доступна на обоих устройствах. Но это не значит, что они полностью одинаковы. Устройство защитного отключения не является самостоятельным устройством и, как указано выше, не должно монтироваться в цепь без защитного автоматического выключателя. Дифавтомат совмещает в себе УЗО и АВ, поэтому не требует установки дополнительных устройств.

    Чтобы не путать УЗО и дифференциальный защитный выключатель, большинство отечественных производителей маркируют свою продукцию соответствующей аббревиатурой — УЗО или АВДТ. Импортную технику можно отличить и по другим признакам. Например, номинальный ток устройства защитного отключения обозначается цифрой и буквой «А» (Ампер) после нее — например, 16А. Текущий рейтинг дифавтомата пишется иначе: впереди ставится латинская буква, соответствующая характеристикам встроенных расцепителей. За ним следует число, указывающее значение номинального тока, например, C16.


    Работа дифференцированного АБ при утечке электрического тока

    Защита от утечки обеспечивается реле, входящим в состав дифавтомата. При нормальных параметрах линии на нее воздействуют однородные магнитные потоки, и элемент не препятствует подаче тока к потребителям. При нарушении изолирующего слоя происходит утечка, в результате чего нарушается равномерность потоков, и реле вызывает срабатывание машины.

    Защита от перегрузки и короткого замыкания

    Теперь поговорим о том, как работает дифференциальный выключатель при возникновении короткого замыкания в цепи и при значительном повышении напряжения. В этих случаях его принцип работы подобен обычному автоматическому выключателю.

    АВДТ имеет две версии, которые работают независимо друг от друга. Каждый из них предназначен для обесточивания сети при различных нарушениях.

    На видео внутреннее устройство дифавтомата:

    Защита от перегрузок линии обеспечивается тепловым расцепителем, роль которого выполняет пластина из двух металлов с разными коэффициентами расширения (биметаллическая).


    При превышении напряжения в цепи номинального значения пластина начинает нагреваться, что приводит к ее изгибу в сторону отключающего элемента. Прикоснувшись к нему, она запускает АБ.

    Сеть защищена от сверхтоковых коротких замыканий электромагнитным расцепителем, представляющим собой соленоид с сердечником. При резком увеличении силы тока, характерного для короткого замыкания, возникает электромагнитный импульс. Под его воздействием на доли секунды расцепитель вызывает срабатывание автоматического выключателя и прерывание подачи питания в линию.

    После устранения проблемы устройство можно снова включить вручную. Однако следует помнить, что если параметры сети очень быстро пришли в норму после выключения AV, устройству следует дать немного времени для полного остывания. Если включить горячую машину, это негативно скажется на сроке ее службы.

    Порядок установки

    АВДТ монтируется на DIN-рейку. При подключении нужно быть очень внимательным, чтобы не перепутать порядок подключения кабелей. В бытовых однофазных линиях вводной проводник подключается к зажиму №1, а выходной – к зажиму №2. Подключение нейтрального провода производится к зажиму, обозначенному буквой Н. Вводные кабели подключаются к верхнему устройства, а выходные кабели вниз.


    Вы можете подключить выходы к линии напрямую. Если параметры сети нестабильны или вы хотите обеспечить максимальный уровень защиты, вам следует установить дополнительные АБ.

    Нулевые провода от автоматов должны быть подключены к изолированной нулевой шине. Во избежание выхода из строя устройства или его некорректной работы необходимо следить за тем, чтобы выходной нулевой кабель не соприкасался с другими проводниками или с корпусной частью электрощита.

    Наглядно про подключение дифавтомата на видео:

    Заземление АВДТ

    Нулевой кабель заземлять только перед устройством дифференциальной защиты. Неправильное подключение приведет к отключению дифавтомата даже при приложении незначительной нагрузки.

    Если несколько дифференциальных автоматов соединены параллельно, то нельзя менять местами нулевые проводники на их выходах или подключать их к общей нулевой шине. Это также приведет к неисправности устройств.

    Нулевой АВДТ должен быть подключен в паре со своей фазой. Его нельзя использовать в качестве нейтрального проводника для устройств с другой фазой источника.


    Для перемычек и соединений необходимо использовать проводник, сечение которого соответствует нагрузке сети.

    Если машина оснащена индикатором неисправности, то причина срабатывания будет ясна сразу. При отсутствии «маяка» причину сбоя придется искать методом «научного тыка». Если АВДТ заработал после подключения дополнительной нагрузки к сети, то, скорее всего, устройство неисправно или при его подключении была допущена ошибка.

    Заключение

    В этом материале мы рассказали о том, что такое дифавтомат, зачем он нужен и по какому принципу работает, а также разобрались с важными нюансами его подключения. Если вы собираетесь установить АВДТ самостоятельно, перед этим внимательно изучите порядок установки, и строго соблюдайте технику безопасности при эксплуатации.

    Какой автомат (УЗО) поставить на стиральную машину

    Современный дом, напичканный электроникой и электробытовыми приборами, не может обойтись без защиты. Электроподстанции в старых микрорайонах не рассчитаны на большую нагрузку от такого количества потребителей, что приводит к периодическим авариям, скачкам напряжения и другим неприятностям. Один скачок напряжения легко может лишить вас всех электроприборов: холодильника, телевизора, сплит-системы, в том числе и стиральной машины, но если установить правильное УЗО, можно избежать проблем.

    УЗО должно быть установлено — это понятно, без него в доме не обойтись, но зачем ставить на стиральную машину отдельный автомат, какой смысл? Сначала разберемся с понятиями. У электриков каждый работающий электроприбор называется потребителем, так вот стиральная машина является довольно крупным потребителем, создающим изрядную нагрузку на электропроводку. Поэтому к ней целесообразно проложить отдельные электрические коммуникации, не забыв защитить цепь, поставив автомат.

    Такие потребители как компьютер и телевизор не требуют отдельного УЗО, так как работают в обычном режиме и создают меньшую нагрузку на сеть. Стиральная машина работает во влажной среде, то есть такая техника по определению входит в группу риска, а значит, нужно со всей ответственностью подходить к ее энергоснабжению. А если речь идет о современной дорогой стиральной машине с функцией сушки, то в данном случае ни одна машина не должна защищать такую ​​технику.

    Внимание! Стиральная машина с сушкой при включении программы «Стирка-Полоскание-Отжим-Сушка» создает примерно в полтора раза большую нагрузку на электропроводку, чем обычная машина-автомат. из чего состоит и как работает?Для начала определимся с компонентами УЗО,в его состав входят:

    • трансформатор
    • корпус
    • ;
    • механизм обрыва цепи;
    • механизм самотестирования;
    • электромагнитный выключатель (для новейших приборов).

    УЗО срабатывает при возникновении чрезмерной нагрузки на проводку. В этом случае автомат принудительно разрывает и обесточивает цепь. Подобная ситуация может возникнуть из-за того, что человек заденет оголенную проводку или на провод попадет вода, автомат сработает и предотвратит трагедию. УЗО предназначено для многократного использования, поэтому при разнице его менять не нужно (в отличие от предохранителей). Автомат абсолютно необходимая защита для стиральной машины.

    Какое УЗО ставить и от чего оно зависит?

    На этот вопрос мы отвечаем неожиданно и нестандартно — нет. На самом деле прогресс не стоит на месте и обычные устройства УЗО уже ушли в прошлое, ведь они не защищают электрическую цепь от всех рисков. Со своей стороны, мы рекомендуем вам установить в качестве защиты не УЗО, а дифавтомат. Дифавтомат – уникальное устройство, сочетающее в себе УЗО и пожарный выключатель.

    Раньше эти два устройства нужно было устанавливать друг за другом, создавая тем самым полную защиту сети, теперь же появился дифавтомат, который объединяет эти два устройства в одном компактном корпусе. Дифавтомат в настоящее время — аппарат еще достаточно дорогой, поэтому выбирать и ставить нужно с умом. Большинство специалистов рекомендуют электромеханический дифавтомат ставить на 0,03 Ампер. Можно конечно купить электронный прибор на 0,01 Ампер, он конечно номинально надежнее и дороже, но по факту такая надежность уже перебор.

    Важно! Электронные дифавтоматы стоят в два раза дороже, к тому же часто выходят из строя, а приборы на 0,01 Ампера устанавливаются в пожароопасных помещениях, которых в квартире или доме естественно нет.

    Сколько стоит Дифавтомат 0,03 Ампер на стиральную машину? Ориентировочная цена устройства около 14 у.е. Цена будет зависеть от характеристик устройства, производителя, продавца и других факторов. Но в целом, если возникает вопрос, сколько стоит дифавтомат, то эту цену вполне можно назвать, она средняя.

    Как установить дифавтомат или УЗО своими руками?

    УЗО и дифавтомат устанавливаются примерно одинаково. Если вы предварительно проложили отдельную электрическую цепь от электрощита к стиральной машине, то это значительно упрощает схему монтажа УЗО, так как речь пойдет о простой сети с одним потребителем. Если вам нужна подробная информация о подключении стиральной машины к электричеству, вам придется изучить дополнительную информацию.

    Прокладываем провод ВВГ 3х2,5 от щита, по возможности можно вмонтировать дифавтомат 30 мА прямо в щиток, если там есть свободное место. Если нет, то устройство можно установить впритык к влагозащищенному выходу стиральной машины, только для этого его придется поместить во влагонепроницаемый кожух. Выполняем следующую процедуру.

    1. Берем индикаторную отвертку, находим фазный и нулевой провода.
    2. Подключаем их к дифавтомату (у него есть соответствующие подписанные выводы сверху).
    3. Фазный и нулевой провод от прибора выводим во влагозащищенную розетку.

    Вот и вся простая схема. Если, кроме стиральной машины, к этой схеме требуется подключить посудомоечную машину, то рекомендуется поставить дополнительное УЗО, как показано на рисунке.
