Как соединить медный и алюминиевый провод правильно и надежно?

Медный и алюминиевый проводники при подсоединении образуют гальваническую пару. Электрохимический потенциал меди различается с электрохимическим потенциалом алюминия на 0,65 мВ. Это превосходит граничную величину, которая составляет 0,60 мВ.

• Способы соединения ↓
• Подсоединение скруткой ↓
• Резьбовое соединение ↓
• С помощью клеммной колодки ↓
• С помощью клеммной коробки со специальным зажимом Wago ↓
• Неразъёмное соединение ↓
• Советы ↓

Алюминий имеет гораздо более отрицательный потенциал, чем медь. Постепенно, с течением времени, на этом стыке будет происходить процесс электрохимической коррозии.

Это может привести к определённым последствиям:

1. Нарушение контакта.
2. Деформация провода вследствие коррозии.
3. Разрушение проводника.
4. Повышение электрического сопротивления.
5. Повышение температуры.

Способы соединения

Подсоединение скруткой

Это наиболее простое, но, и наименее надёжное решение. Как правильно это сделать:

1. Если расположить их таким образом, чтобы концы смотрели в одну сторону, то их нужно сжать плоскогубцами.
2. Повернуть раза три.
3. После выполнения этой операции они должны быть закручены друг вокруг друга.
4. Недопустима ситуация, когда только один провод закручен вокруг второго.
5. После выполнения этой процедуры нужно покрыть место контакта покрытием, которое защищает от влаги. Для этой цели можно использовать специальный лак.

Этот способ используется наиболее часто по сравнению с другими вариантами соединения.

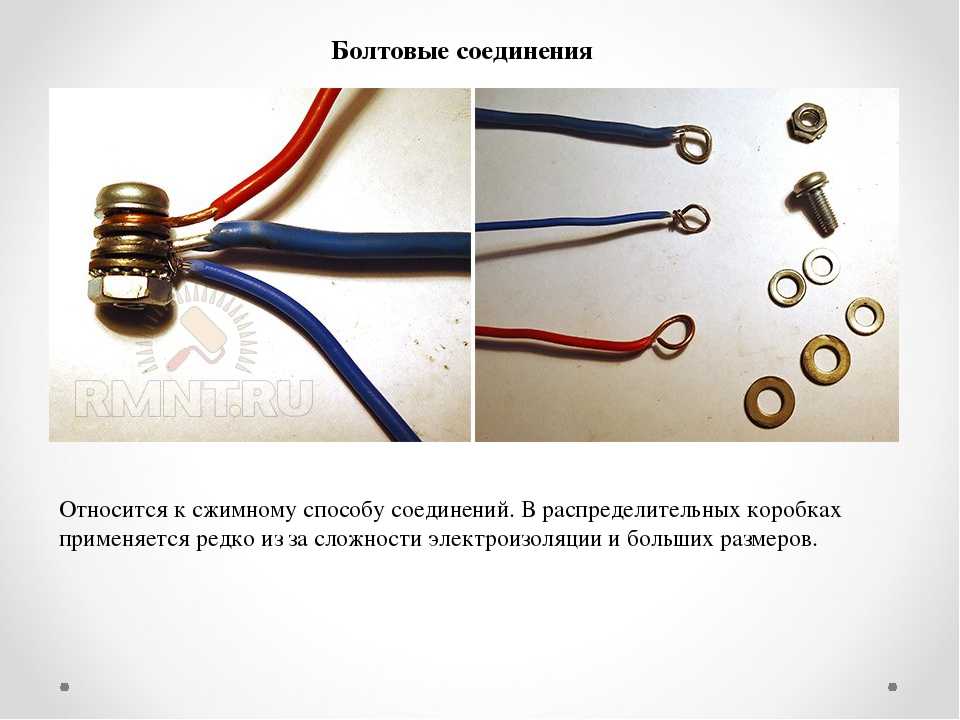

Резьбовое соединение

При использовании этого способа удаётся избежать нежелательного непосредственного контакта проводов. Здесь используется стальной винт. Соединяемые провода очищается примерно на длину в 4 диаметра используемого винта, зачищаются ножом и сворачивают в колечко, которое охватывает этот болт.

Соединение происходит таким образом, чтобы оба провода, медный и алюминиевый непосредственно не соприкасались.

Выполняют эту работу следующим образом:

1. На винт надевают особую пружинную шайбу. Она выглядит, как шайба, имеющая один разрез, при том, что концы не находятся в одной плоскости.
2. Затем надевают обычную шайбу.
3. Далее устанавливают колечко одного из соединяемых проводов.
4. Затем ставят ещё одну обычную шайбу.
5. После этого подсоединяют колечко другого проводника.
6. Потом ещё раз ставят обычную шайбу.
7. Уже после этого устанавливают гайку и закручивают её до такой степени, чтобы края пружинной шайбы оказались в одно плоскости.

Если оба провода имеют толщину в 2 миллиметра, то вполне подойдёт винт М4.

При этом способе соединения избегают прямого контакта алюминия и меди. Однако, происходит их контакт со стальными деталями. Электрохимический потенциал для алюминия и меди составляет 0,65.

Для меди и нержавеющей стали разница составляет 0,1. А, для соединения алюминия и нержавеющей стали это составит 0,55. Таким образом, мы видим, соединение этих материалов со стальными деталями является допустимым.

С помощью клеммной колодки

Этот способ получил широкое распространение несмотря на то, что он является недостаточно надёжным по сравнению с предыдущим вариантом.

При этом, он имеет свои определённые преимущества:

1. В частности, для этого не требуется сворачивать провод колечком.
2. Кроме того, применение этого способа позволяет соединять медные и алюминиевые провода практически в любом сочетании.
3. Здесь снижены требования к изоляции. Это связано с тем, что здесь исключена возможность случайного соприкосновения оголённых проводов.

Кратко расскажем о том, как выполнять подсоединение проводов с использованием данного способа:

1. Сначала нужно зачистить соединяемый конец проводника. В отличие от рассмотренного ранее соединения, здесь необходимо обработать примерно 5 миллиметров провода.
2. Концы нужно вставить в соответствующие отверстия и с силой закрутить соответствующий винт.

У такого способа соединения есть несколько распространённых применений.

1. Популярным использованием такого способа является подсоединение проводов при установке люстры. Здесь имеется такая особенность, что алюминиевые провода являются слишком короткими для применения других способов, что обуславливает необходимость использования клеммного соединения. Даже если алюминиевый проводник, торчащий из потолка, имеет длину всего несколько сантиметров, с помощью данного способа можно соединить их прочно и надёжно.
2. Другое важное применение этого способа состоит в подсоединении проводов, которые перебиты внутри стены. Однако, само клеммное соединение при этом не рекомендуется прятать внутри неё.

Надо заметить, что клеммные колодки бывают:

1. Такие, что провод прижимается специальным винтом.
2. Провод присоединяется при помощи прижимной пластины.

В первом из этих вариантов возможно повреждение прижимного винта. Это говорит о недостаточной надёжности такой разновидности по сравнению с использованием прижимных пластин.

С помощью клеммной коробки со специальным зажимом Wago

В этом случае, подключение происходит на основании использования специального плоского зажима Wago немецкого производства. Производятся соединители двух различных типов. Основное различие состоит здесь в том, что одна из разновидностей предусматривает разовое соединение без возможности изъятия проводника, а другая используется для многократного применения.

Расскажем, как работает одноразовый соединитель. Для того, чтобы им воспользоваться, надо сделать следующее:

1. Сначала нужно зачистить концы проводов. Сделать это нужно на протяжении не более, чем 10 миллиметров.
2. Затем вставляем их с усилием в зажимы соединителя. Всё, соединение зафиксировано. Напоминаем, что данная конструкция является одноразовой. Если отсоединить проводник, то соединитель, скорее всего, будет повреждён и при повторном присоединении нельзя гарантировать, что получившееся соединение будет надёжным.

С многоразовым соединителем ситуация будет иной. В его конструкции предусмотрены специальные тумблеры. Перед соединением их надо нажать, затем вставить зачищенные провода и после этого нужно будет их закрыть. Они гораздо более удобны, чем одноразовый вариант, однако стоят несколько дороже.

В каких случаях допустимо применять такой метод соединения? Если говорить об одноразовой модели, то требования в этом случае следующие – сечение каждого из соединяемых проводов может находиться в пределах от 1,5 до 2,5 миллиметров.

Колодка рассчитана на силу тока до 24 ампер, однако рекомендуется для большей надёжности использовать их с током, который не превышает 10 ампер.

Если же говорить о многоразовом варианте конструкции Wago, то здесь допустимо использовать проводник, который имеет толщину от 0,08 до 4,0 миллиметров. Предельно допустимая сила тока здесь также выше. Она составляет 34 ампера.

Использование клеммной колодки удобно ещё и тем, что для подсоединения не нужны никакие дополнительные инструменты или материалы.

Неразъёмное соединение

Такой вид соединения обладает высокой надёжностью. В этом смысле он подобен резьбовому соединению. Однако, различие состоит в том, что его нельзя разобрать после того, как было проведено соединение, а потом собрать, гарантируя при этом надёжность получившегося соединения.

Суть данного способа состоит в следующем – колечки на концах надеваются на заклёпку, которая сжимается специальным инструментом.

Последовательность действий такова:

1. Каждый из соединяемых проводов аккуратно зачищается. Длина зачищаемого участка подбирается аналогично тому, как это делалось для резьбового соединения. Здесь берётся обычно 4 диаметра заклёпки.
2. Затем на концах делаются колечки.
3. Сначала надевают колечко алюминиевого проводника.
4. Затем ставят пружинную шайбу. Напоминаем, речь идёт о шайбе, которая с одной стороны разомкнута и концы её находятся не в одной плоскости.
5. Потом надевают медный проводник.
6. Затем устанавливают обычную шайбу.
7. После всего этого вставляют стержень с шайбами и проводами в специальный инструмент под названием заклёпочник и крепко сжимаем.

Мы получили надёжное и долговечное соединение. При проведении работы, важно внимательно смотреть за тем, чтобы оголённые провода не соприкасались.

Распространённое применение данного способа состоит в сращивании проводов, которые были случайно повреждены при ремонтных работах.

Данный способ соединения отличается дешевизной, высокой скоростью работы. Также, нужно учесть и то, что для этого соединения могут быть использованы различные виды заклёпок, что позволяет подобрать нужный тип деталей практически в любой ситуации. Наиболее часто для этого принято использовать заклёпки диаметром в 4 миллиметра.

Советы

1. При работе с проводкой, которая была повреждена в ходе ремонта, можно не только выполнять соединение повреждённых частей, но и выполнить в нужном месте вставку из медного провода.
2. Желательно, чтобы работы такого рода проводил специалист. Это существенно снизит риск возникновения каких-либо проблем.
3. Рекомендуется, чтобы проводилась регулярная проверка таких соединений. Её желательно проводить не реже, чем 2 раза каждый год. Тут дело не только в электрохимической коррозии, а ещё и в том, что этот металл обладает текучестью. С течением времени он может изменить форму и тем самым ослабить контакты.
4. Выполнив такое соединение, нужно в дальнейшем обеспечить доступ для его контроля. Один из вариантов: разместить его в распределительной коробке. Если место соединения просто закрыть в стене, то, со временем это может привести к повреждению электрического соединения.

Статья была полезна?

0,00 (оценок: 0)

Как правильно соединить медный и алюминиевый провод

Если посмотреть на проводку в современных домах и в старом жилом фонде, можно обнаружить одну закономерность. Раньше использовали алюминиевую проводку. В основном это марка АППВ, которая получила народное название лапша. А в современных домах применяются уже медные кабели. Преимущественно это ВВГнг (силовой кабель, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести).

Когда возникает необходимость заменить часть проводки, либо нарастить имеющуюся длину проводов, приходится соединять между собой новые и старые коммуникации.

И тут появляется вполне закономерный вопрос о том, можно ли вообще соединять медный и алюминиевый провод между собой. Если да, то как обеспечить надёжность, безопасность и долговечность такого контакта.

В чём заключаются основные сложности

Главная причина нежелательного соединения меди и алюминия заключается именно в проводке из алюминия. Есть 3 основные причины. Но результат у них один.

Со временем контактное соединение ослабевает, что ведёт к перегреву, оплавлению изоляции и к последующему короткому замыкаю.

Что же касается причин, то они такие.

• Способность к окислению во влажной среде. Алюминий окисляется, когда на него воздействует влажный воздух. Если он соединён с медью, окислительный процесс ускоряется. Окислившийся слой имеет большее удельное сопротивление, нежели у нетронутого алюминия. Отсюда и активный нагрев.
• Характеристики металла. Алюминий мягче и имеет меньшие показатели проводимости. Из-за этого такой металл сильнее греется. В процессе работы провода постоянно нагреваются и остывают. То есть происходит расширение и сжатие металла. Разница в линейном расширении у меди и алюминия большая. Из-за температурных изменений контактное соединение теряет в надёжности. Слабый электроконтакт — это предвестник перегрева и короткого замыкания.
• Гальваническая несовместимость. Это касается меди и алюминия. При скрутке электрический ток, проходящий через неё, даже в условиях минимальной влажности будет провоцировать возникновение химической электролизной реакции. Она ведёт к коррозии. Это снова-таки нарушает качество контакта, ведёт к перегреву, короткому замыканию и возгоранию.

Таблица электрохимических потенциалов (мВ) возникающих между соединенными проводниками

Какие существуют способы соединения

Выделяют такие методы:

• скрутка;
• резьбовое соединение;
• клеммная колодка;
• болтовой клеммник;
• орех;
• неразъёмное соединение;
• опрессовка;
• клеммы автомата;
• самозажимные клеммы типа Wago.

Метод скрутки

При скручивании необходимо, чтобы провода обвивали друг друга, а не один провод обвивал другой. В противном случае добиться необходимого уровня механической надёжности соединения не получится. Также запрещается скручивать проводники разного типа, не обеспечив дополнительную герметизацию для них. Здесь достаточно будет взять любой защитный лак с водостойкими свойствами.

Самое правильное решение — это залудить предварительно медный провод с помощью припоя. Соединение может проводиться для проводки с разным диаметром, а также объединять многожильные и одножильные элементы. Но в этом случае многожильная проводка предварительно придётся залудить припоем. Тем самым он станет одножильным.

При скрутке толстых проводов делайте не менее 3 витков, а для тонких, диаметром до 1 мм требуется от 5 витков.

Даже при условии, что медный провод залудили, всё равно из-за скручивания есть большой риск повредить оловянный слой. Как результат, возникнет гальванический эффект, начнётся нагрев, покрытие разрушится окончательно и проводка может загореться. Поэтому идея скрутить между собой алюминиевый, а также медный электрический провод считается не самой лучшей. Её даже можно считать крайне опасной и нежелательной при любых обстоятельствах и условиях.

Резьбовой способ соединения

Прежде чем заняться соединением болтового типа для медной и алюминиевой электрической проводки, подготовьте сам болт, гайку и 3 шайбы. Одна шайба будет отделять алюминий от меди, защищая тем самым элементы от гальванического эффекта и не менее нежелательного электролиза.

Смысл идеи заключается в следующем:

• наденьте на болт первую шайбу;
• один из проводов зачистите так, чтобы оголённую часть можно было свернуть в колечко;
• полученное кольцо наденьте на болт сверху шайбы;
• теперь сверху установите вторую шайбу;
• повторите процедуру со второй жилой, сделав аналогичное колечко;
• наденьте кольцо на болт;
• сверху третью шайбу;
• далее установите гайку на болт;
• закрутите её достаточно плотно, чтобы прижать друг к другу провода;
• теперь собранную конструкцию изолируйте, используя изоленту или термоусадочную трубку.

Разделительную шайбу нужно устанавливать между всеми проводами, если их более 2 штук. При этом болты, гайки и шайбы не должны быть оцинкованными. Контакт меди и цинка электрически считается несовместимым. Это ведёт к быстрому разрушению места контакта.

Клеммная колодка

Каждая клемма в колодке представлена в виде небольшого отреза трубки из латуни. Сбоку в неё вкручены 2 винта. Чтобы подключить проводку, необходимо:

• зачистить на конце провода изоляцию;
• вставить жилу в клемму до середины;
• прижать с помощью винта;
• то же самое повторить со вторым проводом.

За счёт того, что контакт происходит через латунные трубки, опасаться эффекта электролиза не приходится.

Сами клеммы заключают в капроновый корпус.  Это даёт отличную возможность отрезать кусочки клемм необходимой длины.

Учтите только, что клеммные колодки ориентированы на соединение между собой именно проводов одножильного типа, которые предназначены для небольшого тока. А если вам потребуется подключить многожильный провод, тогда предварительно напрессуйте на него наконечник НШВИ.

Колодки с плоско-пружинным зажимом

Клеммные колодки типа Wago считаются наиболее современным способом для соединения проводов. Как из разных, так и из одинаковых материалов. Плюс в том, что дополнительные инструменты не требуются, а сама работа выполняется очень быстро. Но и цена на клеммы соответствующая.

Самозажимные клеммы бывают 2 типов:

• Неразборные. В этом случае для соединения нужно зачистить концы электрических проводов, после чего вставить их в специальное отверстие. Остаётся лишь прижать пружинной пластинкой. Ориентированы лишь на подключение одножильных проводов. В последующем разобрать такое соединение будет невозможно. Только обрезать и подключать заново.
• Разборные. Здесь провода прижимаются к контактной пластине с помощью рыжачка. Это даёт возможность использовать жилы разного типа. Если нужно отключить проводку, достаточно просто поднять рычажок, и проводник легко выходит из зацепления.

Соединение проводов осуществляется через стальную пластину. В некоторых клеммах внутри предусмотрена специальная паста с токопроводящими свойствами. Она способствует улучшению качества контакта, а также предотвращает появление гальванического опасного эффекта.

Зажим типа Орех

Если вы не знаете, как правильно соединить орехом медный и алюминиевый электрический провод, тогда действуйте по такой инструкции:

• снимите стопорные кольца;
• разберите корпус зажима;
• снимите с проводки внешнюю оболочку на длину, достаточную для установки в зажим;
• снимите с жил изоляцию на длину контактной площадки на соединителе;
• зачистите конец проводки;
• открутите винты и разберите зажим Орех;
• вставьте зачищенные провода в углубления;
• прижмите болтами контактные пластины;
• соберите корпус;
• зафиксируйте его с помощью стопорного кольца.

Размер такого зажима типа Орех подбирается исходя из параметров сечения соединяемых проводов. При отсутствии защиты соединителя от влаги, располагать такие устройства на улице нельзя.

Болтовой клеммник

Клеммы представлены в виде пластинок из латуни или стали. На концах пластинок закручиваются прижимные винты, оснащённые шайбами круглой или квадратной формы.

Отдельные элементы соединения располагаются в неразборном или разборном корпусе из пластика. Там может быть от 2 до 10 клемм. Сверху некоторые модели клеммников прикрыты прозрачной крышкой.

В электрическом щите или в переходном коробе такой клеммник следует зафиксировать с помощью винтов. Есть и конструкции, позволяющие выполнить установку в DIN рейку. Но в такой ситуации на планку следует устанавливать отдельно каждую клемму.

Неразъёмный способ соединения

Заклёпочник работает по принципу втягивания и отрезания стального стержня, который продевается через алюминиевую трубчатую заклёпку со шляпкой. У стержня имеется утолщение. При втягивании в трубки заклёпки, происходит её расширение. Сами заклёпки отличаются по длине и диаметру, что позволяет выбрать подходящий вариант для той или иной ситуации.

Для соединения проводов разного типа (алюминий и медь) с помощью заклёпки, необходимо:

• провести подготовительные работы по аналогии с резьбовым соединением;
• сделать диаметр колечек немного больше, чем диаметр используемой заклёпки;
• оптимальным диаметром для заклёпки считается 4 мм;
• надеть алюминиевый провод на заклёпку;
• затем шайбу пружинного типа;
• потом медный провод;
• в завершении установить плоскую шайбу;
• вставить стержень в заклёпочник;
• сжать ручки до характерного щелчка.

При этом излишки стального стержня будут обрезаны. На этом соединение можно считать завершённым.

В плане надёжности неразъёмное соединение с помощью заклёпок обладает высокими показателями. Его можно использовать при тех же ремонтах повреждённой проводки, когда требуется дополнительная вставка. Важный нюанс — это обеспечение качественной изоляции для оголённых участков.

Метод опрессовки

В качестве соединителя используется специальная гильза. Она представляет собой толстостенную трубку. С двух её конца устанавливаются зачищенные наконечники проводов. Затем эта гильза опрессовывается. Для опрессовки можно использовать ручные или гидравлические устройства.

Тут важно подобрать правильно трубку. Материал её изготовления должен соответствовать электрокабелям. Следовательно, если это медь и алюминий, то и гильза будет выполнена в виде трубки из 2 разных отрезков, соединённых при заводском производстве. Место контакта частей соединительной гильзы получается абсолютно герметичным, то есть не пропускает влагу, а также не даёт возникнуть опасному гальваническому эффекту.

После опрессовки соединительную гильзу следует изолировать с помощью изоленты, либо специальной термоусадочной трубки, как и другого подходящего материала.

Клеммы автомата

В определённых ситуациях вместо того, чтобы соединять кабели разного типа между собой, проще поставить дополнительный автомат. Его клеммы адаптированы под работу с любыми видами проводов, вне зависимости от материала их изготовления.

Подобный метод применяют при подключении бойлеров, электрических плит или когда нужно запитать отдельно стоящее здание, пристройку. Тут подходящий провод может быть выполнен из алюминия, а отходящий из меди. При этом многим интересно знать, допускается ли соединение алюминия и меди непосредственно только на нижних, либо только на верхних клеммах такого автомата.

Такой вариант допускается лишь при использовании болтового соединения. Тогда между проводами разного типа прокладывается стальная шайба. Если же применяется модульный автомат, тогда к одной клемме должна идти жилы только из одинакового материала.

Если взять провода разного типа, а особенно одножильный и многожильный, то надёжный и качественный контакт будет лишь с одной стороны. Другой же провод начнёт греться и быстро выйдет из строя.

Следовательно, так же быстро придёт в негодность и сам автоматический выключатель (автомат). Вам же остаётся выбрать один из вариантов, которые считаете наиболее оптимальным и подходящим в конкретном случае.

Какой метод соединения считаете оптимальным? Что использовали? Какой результат это дало? От каких способов, опираясь на личный опыт, советуете отказаться новичкам?

Соединение алюминия и меди — Klauke

• Комбинация алюминия и меди проблематична.
• Высококачественные алюминиево-медные кабельные наконечники подходят для соединения алюминиевых проводников с медными.
• Контактная смазка для алюминиевых разъемов улучшает контактные свойства.
• Алюминиево-медные соединители необходимы для профессионального соединения алюминиевых и медных проводников.

Алюминий/медь: специальное соединение

При практическом использовании алюминий устойчив к коррозии. Однако алюминий является высокореактивным и легко окисляющимся материалом. Долговечность материала обусловлена ​​стойким оксидным слоем, который образуется на его поверхности в присутствии атмосферного кислорода — так называемая самопассивация.

Если электропроводящая жидкость, такая как конденсат, достигает соединения алюминия и меди, происходит электрохимическая реакция, которая приводит к формированию контактного элемента.

Разность потенциалов, вызванная электрохимическим рядом, играет ключевую роль в этом процессе. Контактный элемент образован медными электродами (анод), электролитами (вода) и алюминиевыми электродами (катод).

Возникающее в результате напряжение замыкается контактом между медью и алюминием. В результате прохождения тока алюминий откладывается или разлагается. Этот процесс проявляется в виде цветущего пятна окисления и начинается, когда даже мельчайшие частицы меди вступают в контакт с алюминием – именно как постоянная реакция, так как медь не разлагается. Электрическое соединение увеличивает переходное сопротивление, что может привести к повышению температуры и, в худшем случае, к возгоранию.

Поэтому при соединении меди и алюминия следует любой ценой предотвратить приток влаги в месте соединения двух материалов. Поэтому в помещениях, где образуется конденсат, места контакта меди и алюминия должны быть защищены с помощью специальных методов обработки.

Использование медных/алюминиевых кабельных наконечников и соединителей является наиболее важным шагом. У них нет так называемых путей утечки, где может скапливаться проводящая жидкость, образующаяся в процессе окисления. В результате компрессионные кабельные наконечники и соединители из алюминия и меди также особенно подходят для использования в морских ветряных электростанциях. Также можно использовать луженые алюминиевые кабельные наконечники. Этот раствор следует использовать только в постоянно сухих помещениях, так как даже незначительное повреждение оловянного слоя может спровоцировать контактную коррозию.

Компрессионные кабельные наконечники, разработанные специально для соединения алюминиевых проводников и медных шин, состоят из области обжима из электролитического алюминия (E-Al) и привинчиваемой ладони в соответствии с EN 13600.

Обзор алюминиевых проводников

Согласно DIN EN 60228, существует четыре различных варианта алюминиевых проводников, некоторые из которых требуют специальных методов обработки. Доступные проводники:

• Одножильные круглые проводники, класс 1 (re)
• Одножильные секторные жилы, класс 1 (se)
• Многожильные круглые жилы, класс 2 (rm)
• Многожильные секторные жилы, класс 2 (sm)



Сокращения а также другую информацию можно найти в маркировке на алюминиевых/медных кабельных наконечниках. Это говорит вам, какой алюминиевый проводник подходит для соответствующего кабельного наконечника.

Штамповка »8 KL16 50 rm 70 se« обозначает



• 8: Метрический размер отверстия под соединительный болт (в данном случае болт M8)
• KL: Код производителя (в данном случае Klauke)
• 16: Код инструмента
• 50 п. м./см: Номинальное сечение проводника сечение в мм² для использования с круглым или секторным многожильным проводом
• 70 re/se: Номинальное сечение провода в мм² для использования с круглым или секторным одножильным проводом



Для обжима Алюминиево-медные кабельные наконечники, мы рекомендуем использовать шестигранные обжимные матрицы в соответствии с DIN 48083, часть 4 или EKM60ID.

Кстати, алюминиевые обжимные матрицы Klauke серебристого цвета, медные — золотисто-желтого, поэтому их очень легко отличить.

Клауке. Klauke предлагает редукционные соединители.

Переходные соединители часто используются для реконструкции сети, а именно для создания разгруженных соединений между алюминиевыми проводами по DIN EN 60228 и медными проводниками по DIN EN 60228. Соединители изготавливаются из двух компонентов: алюминиевых (E-Al) и медных частей. (согласно EN 13600). Как правило, алюминиевая сторона имеет больший диаметр, так как низкая проводимость компенсируется соответствующим большим номинальным сечением.

Как и в случае компрессионных кабельных наконечников, алюминиевая сторона соединителя также содержит контактную смазку, вытекание и высыхание которой предотвращается защитным колпачком.

При обработке компрессионных соединителей Al/Cu следуйте соответствующим инструкциям по обработке меди и алюминия, чтобы получить надежные результаты.

При использовании компрессионных соединителей под землей убедитесь, что соединения защищены от влаги. В идеале используйте соединение из литой смолы. Муфта постоянно защищает соединения от влаги, пыли и проникновения инородных тел.

Наконец, важное замечание по кабельным наконечникам и компрессионным соединителям из алюминия и меди: не подвергайте эти изделия изгибающим нагрузкам, так как это может привести к разрыву точки контакта двух материалов. Поэтому использование в секторе воздушных линий невозможно.

Клауке. , 202313 января 2023 г. | 15:51

Соединение медных и алюминиевых проводов — задача, которая на первый взгляд может показаться сложной, но, следуя правильным шагам, ее можно безопасно выполнить с минимальными усилиями. В этом сообщении блога мы расскажем, как лучше всего соединить эти два материала вместе. Независимо от того, проводите ли вы электропроводку в своем доме или создаете сложные электрические системы для своего бизнеса, важно понимать правильные методы соединения медных и алюминиевых проводов.

Инструменты, необходимые для работы

Прежде чем пытаться соединить медные и алюминиевые провода, убедитесь, что у вас есть все необходимые инструменты. Вам понадобятся соответствующие кусачки или инструмент для зачистки проводов, чтобы снять изоляцию с концов проводников перед пайкой, а также паяльник или паяльник для завершения работы. Также важно использовать припой с флюсовой сердцевиной, специально разработанный для обоих металлов. Не пытайтесь использовать обычный сантехнический припой; это не будет работать должным образом!

Подготовка проводов

Следующим шагом будет подготовка проводов перед их пайкой. Аккуратно снимите изоляцию с каждого конца проводника с помощью инструмента для зачистки проводов или острого ножа, пока не останется только оголенный металл.
