Мангал из Кирпича Своими Руками

В данной статье мы расскажем Вам как изготовить мангал из кирпича своими руками. Какой же вкусный шашлык получается на собственном мангале. Мягкий, сочный, немного поджаренный, нанизанный на шампур шашлык, вызывает у гостей радость вкушения этого блюда.

Содержание:

• Ввдение
• Выбор дизайна
• Чертеж
• Выбор места для барбекю
• Инструменты
• Материалы
• Фундамент
• Формирование кирпичной кладки
• Отделка мангала
• Подсветка
• Некоторые нюансы по работе с мангалом
  • • Видео инструкция

Ввдение

Кирпич, нагреваясь, постепенно отдает тепло на продукты, которые готовятся на мангале. Таким образом, блюдо получается еще вкуснее, чем приготовленное к примеру на металлической жаровне. Итак, для создания барбекю потребуется аккуратность, терпение, материалы, инструменты и большое желание создать индивидуальную печь на своем участке.

Читайте также: Мангал из газового баллона: пошаговая инструкция для изготовления своими руками | (50+ Фото & Видео)

Выбор дизайна

Создание мангала разделено на несколько поэтапных действий. Если их соблюдать в точности, тогда:

• конструкция будет прочной и долговечной
• индивидуальность – мангал-барбекю будет единственным в своем роде
• таким мангалом можно запросто пользоваться зимой
• вероятность ошибки будет сведена к минимуму

Первым шагом является выбор дизайна. Печь должна быть простой и функциональной. В то же время следует предусмотреть внешний вид и некоторую площадку в помощь при приготовлении мяса. Это может быть небольшая столешница или отведенной место для хранения ложек, вилок, шампуров. А также можно выделить место для складирования дров для приготовления пищи.

Пример организации рабочего пространства

Поскольку мангал индивидуальная вещь, размеры и дизайн также индивидуальны.

Барбекю может быть двух видов:

1. Открытый – рабочая поверхность открыта. Внизу создана сквозная ниша для дров. Так же для удобства может располагаться столешница.

2. Закрытый – это конструкция многофункциональная. В основном, данный мангал ставится возле стены. Ниши все закрытые, имеется крыша и арка, а также:

• Столешница для подготовки продуктов и посуды
• Место нагревания чайника или разогрева первого блюда
• Место хранения посуды
• Место хранения дров
• Место под раковину

Читайте также: [ВИДЕО] Мангал + казан из кирпича своими руками

Чертеж

Перед тем, как начать кладку барбекю, следует на бумаге составить чертеж. На нём же указать все размеры с учетом размеров кирпича.

Чертеж позволить сэкономить время, материалы и даст вам возможность оценить картину в целом

Рассмотрим пример открытого барбекю:

Чертеж открытого мангала

I

Размер мангала в ширину – 1 метр

II

Размер огнеупорного кирпича – 11. 4 см. из этих данных вычисляется ширина ниши для дров: 11.4*4= 45.6; 100(1 метр)-45.6=54.4 см.

III

Высота мангала – 80см.

IV

Высота рабочей части мангала – 35см.

V

Железный поддон для углей. Его можно установить над кирпичной поверхностью 5см., а возможно и просто установить его на кирпичную кладку.

VI

Глубина мангала – 60см.

Красными точками обозначены держатели для сетки или для установки под шампура.

Читайте также: Беседки с мангалом и барбекю — (80+ ФОТО) Чертежи проектов которые можно реализовать своими руками

Выбор места для барбекю

После создания чертежа и занесение всех размеров на эскиз, можно определиться с количеством материалов. Но, прежде чем это делать, следует провести подготовительные работы.

Они состоят из:

• Выбор места. Поверхность для создания мангала должна быть ровной. Поскольку печь для шашлыка формируется на всесезонное пользование, обязательно потребуется фундамент.
• Лучше, если место будет не сильно обдуваемое сквозняком и порывами ветра. Если есть свободный угол на приусадебном участке, то это лучшее для мангала.
• Также следует учитывать при открытом типе, куда будет направлен дым, чтобы гости и родные люди не отдыхали в дыму.
• Если это будет южная сторона, тогда не очень приятно будет стоять на открытом солнце и готовить пищу. Если нет места в тени, следует позаботиться о навесе.
• На предполагаемом месте не должно быть корней от дерева или высоких кустарников. Всю траву и кусты следует убрать с корневой системой.
• Будущий мангал должен стоять в сухом месте. Если там будет постоянно влажно, это может негативно сказаться на кирпичной кладке.

Когда будут убраны все растения с поверхности, где предполагается мангал, следует сделать разметку на земле.

Черновой вариант разметки

Для этого, по размерам мангала в землю требуется вбить колышки и обтянуть их нитью. Данную процедуру следует делать при помощи уровня. Чтобы границы будущей постройки были идеально ровными. От этого зависит функциональность и внешний вид.

Читайте также: Лучшие проекты бани с террасой, комнатой отдыха и зоной барбекю | (40+ Фото & Видео)

Инструменты

Для создания мангала открытого типа потребуются следующие инструменты:

• Лопата обычная
• Мастерок строительный
• Шпатель со средней лопаткой
• Уровень
• Отвес для ровности плоскости
• Емкость для раствора
• Молоток

Читайте также: Строительство и обустройство летней кухни на даче своими руками: проекты, дизайн, устройство, с мангалом и барбекю (60+ Фото & Видео) +Отзывы

Материалы

• Огнеупорный кирпич. Обычный красный кирпич
• Цементная смесь для кладки каминов
• Цемент
• Песок
• Деревянные доски – 4 шт
• Щебень
• Песчаник смешанный с гравием
• Арматура или арматурная сетка
• Металлический уголок
• Чугунные принадлежности для барбекю – решетка для барбекю, опора для шампуров, поддон для углей, щипцы

Читайте также: Строительство гаража своими руками: подробно о каждом из этапов. Описание, пошаговая инструкция, чертежи кровли, смотровой ямы, внутреннее обустройство (75 Фото & Видео) +Отзывы

Фундамент

Для создания кирпичного мангала, который должен прослужить вам долгое время потребуется не только качественный материал, но и создание прочного фундамента.

Для начала по размерам мангала следует выкопать яму под фундамент. Глубина её должна быть около 55см.

Разметка отведенного участка под фундамент.

• В выкопанную яму засыпается смесь из песчаника и гравия. Эта подушка делается против проседания мангала. Высота подушки около 20см
• Далее, устанавливается арматура. Для большей прочности арматурные колья соединяются между собой сваркой или вязальной проволокой. Высота каркаса из арматуры 20см
• При помощи широких деревянных досок по краям фундамента создается опалубка
• В готовый короб заливается раствор из цемента, щебня и песка с добавлением воды.
• После заполнения раствором опалубки, поверхность равняется и оставляется на сутки-двое до полного затвердевания. Всё зависит от погодных условий, если погода сырая и пасмурная, фундамент может быть готов по истечении семи дней

Готовая опалубка под фундамент

Читайте также: Наливной пол: устройство, рекомендации и пошаговая инструкция как сделать своими руками (50 Фото & Видео) +Отзывы

Формирование кирпичной кладки

Чтобы сделать качественную кладку мангала, можно применить такие способы:

• Кладка в половину кирпича. Кладка идет одним рядом шахматным порядком, то есть перекрытие стыков кирпича нижнего ряда.
• Цепной вариант кладки. Является прочной конструкцией. Два горизонтальных ряда связываются друг с другом

Нюансы кладки:

• Вместо обычного цементного раствора применяется цементная клеевая смесь. Она способна выдержать резкие перепады температуры. Очень прочная и высокого качества
• При выкладывании двух-трех рядов, следует оставить работу на некоторое время для схватывания раствора.
• Для ровности конструкции обязательно применяем уровень
• Чтобы кирпич плотно лег на свое место, по нему слегка можно постучать молотком
• Выкладывание арки происходит при помощи деревянных подпорок, которые некоторое время будут удерживать кирпич на своем месте до схватывания раствора
• При выкладывании места жаровни в барбекю, требуется между кирпичей положить специальные крючки для установки над углями сетки или держателя шампура. Кроме металлических крючков можно также сделать выступы из кирпичей, на которых будет фиксироваться решетка для барбекю

Для большей функциональности жаровни, чтобы угли обдувались необходимым количеством воздуха, кладка кирпича происходит с «окошками» размером до 5см. Это создаст необходимый сквозняк, который будет поддерживать жар в углях.

Окошко для вентиляции жаровни

Читайте также: Монтаж сайдинга: пошаговая инструкция обустройства фасада своими руками. Онлайн-калькулятор для расчета необходимых материалов (Фото & Видео) +Отзывы

Отделка мангала

Последним шагом в формировании барбекю является отделка. Для этого строительный рынок предлагает массу строительных материалов:

• Дикий камень
• Плитка
• Лаковые покрытия
• Керамическая мозаика

При выборе отделочного материала следует учитывать погодные условия и его устойчивость к резким и частым перепад температуры.

Керамическая плитка кладется на клеящий сыпучий материал на основе цемента. Дикий камень следует сверху покрывать специальным лаковым покрытием, который предназначен для уличных работ.

Если брать в счет полную индивидуальность, тогда можно самостоятельно изготовить гипсовую плитку или же отдельные элементы декора с добавлением препаратов, которые препятствуют влагопоглощению и придают гипсу способность переносить низкую температуру. Плитка кладется на цементный клей и сверху покрывается прозрачным лаком для внешних работ.

Читайте также: Тандыр: устройство, пошаговая инструкция как построить знаменитую узбекскую печь из кирпича, бочки своими руками | Фото & Видео

Подсветка

Для приготовления блюд на мангале в вечернее время необходимо хорошее освещение. Поэтому стоит продумать этот момент изначально.

Для этого потребуется:

• Металлическая труба или же оцинкованный профиль
• Провод необходимой длины
• Вилка для провода
• Патрон для лампы
• Гофра для провода
• Отвертка, изолента
• Дюбель-гвозди
• Саморезы

Жаровня с внутренней подсветкой

Если есть в наличии труба, тогда она при помощи металлического обхвата фиксируется на задней стенке мангала. Если трубы нет, но есть оцинкованный профиль, тогда:

• Профиль крепится при помощи дюбелей спинкой к задней стенке печи.
• К прикрепленному профилю ребрами устанавливается второй профиль. По бокам идет фиксация саморезами
• Через созданную трубу проводится по всей длине гофра с проводом.
• На одном конце провода крепится вилка, а на другом конце – патрон для лампы.
• Если есть на улице дождь, сверху лампу должен защищать абажур или специальный колпак

Чтобы на лампу не собирались ночные бабочки, рядом, возле начала трубы фиксируется небольшая доска, на которую можно установить спираль от мошки.

Для установки LED-лампы или других светильников основание делается таким же образом, но вверху следует создать базу для крепления светильников и защиту от попадания влаги.

Читайте также: Лучшие ноутбуки для работы и учебы | ТОП-15: Рейтинг 2022 + Отзывы

Некоторые нюансы по работе с мангалом

При использовании мангала из кирпича, следует соблюдать некоторые правила:

• Дрова нельзя разжигать, применяя бензин, ацетон и другие легко воспламеняющиеся растворы. Только специальный раствор
• При переворачивании пищи на решетке для барбекю, используются специальные щипцы
• Чистить мангал следует только, когда он полностью остыл
• На зимний период времени открытый мангал закрывается презентным материалом или плотной клеенкой
• В формировании мангала не применим такой материал, как гипсокартон. На улице, под воздействием природных условий он быстро деформируется и придет в негодность, даже если мангал закрытого типа

Создавая барбекю своими руками, нужно быть расчетливым и запастись терпением. Тогда изделие будет прочным, а еда, приготовленная в нем, вкусной.

Так же рекомендуем просмотреть видео, в котором сделан акцент на некоторых тонкостях данного вопроса:

Видео инструкция

Мангал из кирпича своими руками | Пошаговая инструкция, простой чертеж (25+ Фото & Видео) +Отзывы

5. 3 Общий балл

Вывод

Создавая мангал своими руками, нужно быть расчетливым и запастись терпением. Тогда изделие будет прочным, а еда, приготовленная в нем, вкусной. Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Внешний вид

10

Удобство приготовления пиши

9

Мобильность

Занимаемое место

2

ПЛЮСЫ

• Внешний вид
• Удобство приготовления пиши

МИНУСЫ

• Невозможно перенести
• Риск что конструкция будет плохо работать
• Занимаемое место

Рейтинг пользователей: Be the first one!

Чертеж мангала с размерами для приготовления вкусного мяса

Самый лучший мангал — это тот, что сделан «под себя». Поэтому, несмотря на обилие готовых мангалов, многие люди стремятся сделать мангал своими руками, чтобы рассчитать его размеры под себя и построить то сооружение, которое будет комфортным и долговечным. Своими руками можно сделать металлические мангалы и более основательные стационарные — каменные или кирпичные. Важно при этом правильно выбрать модель и чертежи.

Для чего нужны чертежи?

Содержание статьи

• 1 Для чего нужны чертежи?
• 2 Коротко о размерах
• 3 О конструкции мангалов
• 4 Конструкция простейшего мангала из металла
• 5 Нужен ли дымоход?
• 6 Мангал и камня или кирпича
• 7 Заморочки с бочкой
  • 7.1 Похожие статьи

Даже самая простая конструкция, которой является металлический мангал, требует точного расчета. Тем более если вы решили своими руками сделать кирпичный стационарный мангал. Любая конструкция — это, прежде всего, жаровня под угли и боковины, на которых будет размещаться ряд шампуров. Все остальное в виде вытяжного дымохода или полки для хранения дров является факультативным и делается как улучшение и усложнение основной конструкции.

Высоту мангала можно предусмотреть любую

Мангал — вроде бы простое сооружение, но и его нужно делать с умом. Для этого стоит подготовить чертежи и рассчитать правильные параметры.

Коротко о размерах

Каким бы ни был ваш мангал, он должен отвечать двум основным задачам — готовить еды столько, чтобы хватило всем, и обеспечивать удобство при готовке. Поэтому, прежде чем рисовать чертежи, выясните главное — на сколько людей рассчитан будет ваш шашлык и кто его станет готовить.

Высоту мангала можно предусмотреть любую. Например, готовые мангалы имеют высоту от 70 до 120 см. Но если уж вы решили изготовить его своими руками, размерами нужно ориентироваться на рост человека, который будет работать на мангале. Для этого он должен встать ровно. Не сгибая спины, и держать горизонтально шампур. В этой удобной для него точке и будет высота мангала. Ниже не надо, выше — тоже ни к чему.

Что касается ширины жаровни, то принять, что она составляет обычно 30 см. Посему именно столько? По размерам шампура с нанизанным на него мясом. Теоретически можно сделать и более широкую жаровню, тем более что металлического листа не жалко. Однако слишком широкое дно не позволит сконцентрировать жар и часть тепла будет бездарно уходить в воздух. Так что смысла размахиваться с шириной нет совсем.

Глубина мангала не должна превышать 13-15 см

Другое дело — длина мангала. Это вопрос собственных предпочтений, но, скорее, потребности. Если мангал будет использоваться для нужд одной семьи, то вполне достаточно небольшого, 60-80 см мангала. Но если планируете сделать своими руками большой мангал для большой компании, то не менее метра, из расчета, что на один шампур потребуется примерно по 10 см.

Наконец, последние размеры — это глубина жаровни. Многие ошибочно полагают, что чем она больше, тем весомее будет конструкция, тем больше углей вместит и, следовательно, тем лучше будет результат. Из всего этого верно только одно — углей действительно потребуется очень много, вдвое больше. Чем в обычном неглубоком мангале. А вот нужно ли такое изобилие, вопрос. На вкус шашлыка большая подушка из углей никак не повлияет, а времени и дров потребует гораздо больше. Впрочем, мелкое днище еще хуже, чем глубокое — угли вблизи сожгут шашлык раньше, чем вы это поймете. Так что, изготавливая мангал своими рукам, ориентируйтесь на размеры глубины где-то максимум в 13-15 см.

О конструкции мангалов

Конструктивно мангалы могут различаться весьма серьезно. Но в основе металлического сооружения лежит обычно традиционный прямоугольный короб с широким днищем, боковыми и торцевыми стенами и отверстиями для поддува воздуха — они расположены вдоль боковых стенок. Такой металлически ящик крепится на ножки, они могут быть приварены к мангалу, но если сделаете их съемными, то мангал будет удобнее транспортировать и собирать.

Дно мангала должно быть с отверстиями для доступа воздуха

Чертежи пригодятся для того, чтобы при изготовлении мангала своими руками можно было просчитать потребность в материале, раскроить листовую сталь и изготовить аккуратную конструкцию.

Конструкция простейшего мангала из металла

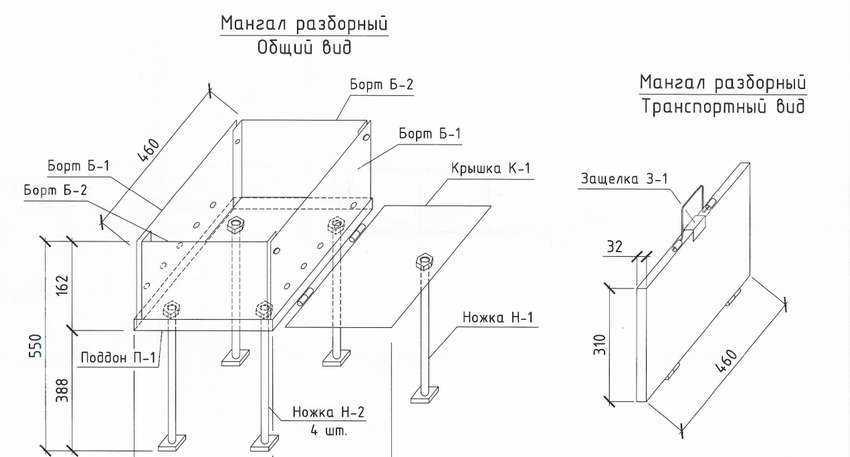

Ниже можно посмотреть чертеж разборного мангала, который изготавливается из листовой стали. Для него потребуется по две детали торца, боковины и днище. Кроме того, нужно предусмотреть 4 ножки — они могут быть из уголка 25х25 мм или же из трубы. Кроме того, понадобятся гайки для крепления и болты. Разборный мангал вряд ли удастся нарезать ровно с помощью болгарки. Лучше сделать заказ на металлообработку, чтобы в стационарных условиях вам вырубили из листа аккуратные и ровные заготовки.

Однако если вы решите сделать неразборный мангал из металла своими руками, то этот чертеж вполне подойдет. Детали нужно будет надежно приварить, хорошо, если в этом вам поможет еще один человек.

Для металлического мангала потребуется по две детали торца, боковины, днище и 4 ножки

Нужен ли дымоход?

Вопрос непраздный — некоторые, намереваясь строить мангал по всем правилам, интересуются даже установкой вытяжки с принудительным воздухообменом. Мало того, что это, может, и имеет смысл, но только в условиях закрытого помещения, так еще и затраты на электричество при устройстве принудительной вытяжки будут по любому. Так что ели ваш мангал будет на свежем воздухе, ничего «принудительного» ему не потребуется. На это есть причины:

• Дым не должен улетать сразу, так как если его не видно газами, то шашлык перегревается, приготовится быстро, но может стать пересушенным. Если дым повалит сквозь шашлык в принудительное отверстие, то будет мясу холодно, и оно готовиться станет дольше, что тоже нехорошо.
• На воздухе дым вполне нормально вентилируется естественным образом.

Вместе с тем если мангал установлен неподалеку от беседки или вовсе столовая зона расположена в непосредственно близости от мангала, то рано или поздно дым от огня все же закоптит беседку. Так что если вы намерены делать стационарный мангал, предусмотрите для него дымоход — это может быть мангал с дымовым колпаком и трубой. От нижней границы колпака до верха дымоотвода стоит заложить не меньше 80 см, колпак же должен выходить за размер мангала не менее чем на 30-50 см в разные стороны. Отрегулировать высоту можно подвесом колпака — при правильной высоте дым от мангала идет клубами вверх, а, попадая в тягу, вылетать в трубу. Такое устройство применимо к металлическим мангалам. При устройстве кирпичного сооружения дымовой канал простой, не имеет дымооборота. В этом случае тяга регулируется выдвижением вьюшки.

В условиях закрытого помещения необходимо установить дымоход для мангала

Мангал и камня или кирпича

Более основательное сооружение — конструкция из камня или кирпича. Она строится на постоянном месте, имеет более презентабельный вид и может даже украсить собой весь дачный или приусадебный участок. Однако прежде чем решаться строить такое сооружение своими руками на даче, нужно подумать, как часто будете мангалом пользоваться. Если редко и в том числе в зимних условиях, то лучше пользоваться металлическим или каменным, потому что кирпич известен тем, что отлично впитывает влагу из окружающей атмосферы. Проще говоря, чтобы протопить такой мангал в осенне-зимний период, вам понадобится куча времени и дров, пока, наконец, он дойдет до нужной для шашлыка «кондиции». В этом смысле лучше иметь все же каменное сооружение или сварить переносной металлический мангал.

Что касается того, каким должен быть чертеж мангала стационарного типа, то тут все зависит от индивидуального проекта и решения. Важно только, что расчет производится исходя из высоты, ширины и прочих характеристик. Немаловажно и то, как выглядят порядовки — особенности кладки кирпича.

Кирпичный мангал отлично впитывает влагу из окружающей атмосферы

Ход работ при устройстве кирпичного или каменного мангала:

1. Заливка бетонного армированного основания и отмостки не меньше 10 см.
2. Укладка слоя гидроизоляции.
3. Укладка красного замоченного кирпича на раствор из песка и глины.
4. Каждый третий ряд армируется сеткой и перевязкой из кирпича.
5. На кирпичах подового ряда оставляют просветы для хода воздуха. По краям топки предусмотреть металлический уголок.
6. Устройство дымоотводной трубы — может быть кирпичной и металлической.

Сделав кирпичный мангал своими руками, неплохо оборудовать и прилегающую территорию — например, заняться устройством навеса.

Заморочки с бочкой

Сегодня весьма популярна идея делать мангалы своими руками из подручного материала. Например, в интернете можно найти советы по обустройству мангала из железной бочки и даже ненужного пустого газового баллона. Несмотря на то, что материал сам по себе неплох, как раз с шашлыком тут могут быть проблемы:

• Округлое днище не позволяет углям прогреваться равномерно, поэтому они оседают по центру, а по краям не успевают прогорать до нужного состояния, воздух неравномерно поступает в огонь по той же причине.
• Стенки округлой формы возвращают тепло не шашлыку, а назад углям.

Чтобы поправить этот дефект, достаточно немного усовершенствовать конструкцию:

1. Из 80-миллиметрового уголка сделать сквозной воздуховод с отверстиями для прохода воздуха. Уголок вваривается в баллон, а концы его выходят наружу.
2. Баллон отпилить на треть сверху, чтобы ширина верхнего проема не превышала 25 см — почти как при обычном мангале.

Похожие статьи

Как нарисовать гриль для барбекю

Узнайте, как нарисовать великолепный гриль для барбекю , с помощью простых пошаговых инструкций по рисованию и видеоурока.

Следуя простым шагам, вы тоже легко нарисуете красивую решетку для барбекю.

Перейти к пошаговым инструкциям.

Полный чертеж гриля для барбекю

Хотите научиться рисовать гриль для барбекю? Это простое пошаговое руководство по рисованию мультяшных объектов поможет вам быстро стать мастером гриля, когда вы закончите контур мультяшного гриля для барбекю.
Барбекю — это «ужин на свежем воздухе, обычно форма общественного развлечения, во время которого мясо, рыба или птица вместе с овощами жарятся на дровах или углях».

Прокрутите вниз, чтобы загрузить PDF-файл этого руководства.

Во многих местах барбекю или гриль для барбекю являются предпочтительным инструментом для приготовления пищи. В Австралии и Новой Зеландии ее называют Барби.

Термин «барбекю» происходит от индейского слова barbacoa. Имелась в виду решетка из сырого дерева, на которую клали мясо для приготовления пищи.

Знаменитая круглая решетка, подобная той, что на нашем фото, была разработана в середине двадцатого века, чтобы предотвратить попадание пепла в еду во время ее приготовления.

Его прозвали «Спутник», потому что он был похож на знаменитый российский спутник.

Если вам понравился этот урок, см. Также следующие руководства по рисованию: Пицца, Мультяшный стейк и Яблочный пирог.

Пошаговые инструкции по рисованию гриля для барбекю

Как нарисовать красивый гриль для барбекю для детей, начинающих и взрослых — шаг 1

1. Нарисуйте контур гриля для барбекю, нарисовав овал. Нарисуйте еще одну изогнутую линию, чтобы придать фигуре трехмерный вид.

Затем нарисуйте две U-образные линии с одной стороны, стирая при необходимости. Это будет верх и ручки гриля.

Чертеж гриля Easy Barbeque — Шаг 2

2. Завершите форму гриля, используя длинную изогнутую линию, чтобы заключить полукруг под ним. Используйте изогнутые линии, чтобы нарисовать цилиндрическую ручку с каждой стороны.

Чертеж гриля Easy Barbeque — Шаг 3

3. Нарисуйте открытую крышку гриля. Начните с неправильной круглой формы. Используйте линию в форме буквы «С», чтобы заключить в нее овал. Нарисуйте небольшой полукруг сверху крышки и еще один под самой решеткой.

Чертеж гриля Easy Barbeque — шаг 4

4. Нарисуйте ножки гриля для барбекю. От маленького полукруга вытяните пару прямых линий. Соедините их внизу небольшим овалом. Затем вытяните еще две прямые линии от основания гриля. В конце нарисуйте овал. Это станет колесом.

Чертеж гриля Easy Barbeque – шаг 5

5. Детализируйте колесо с помощью небольшого овала и линии в форме буквы «С». Затем вытяните пару прямых линий с противоположной стороны гриля, образуя третью ножку. Соедините линии в плавной точке. Нарисуйте два овала вокруг точки, очерчивая колесо.

Чертеж гриля Easy Barbeque – Шаг 6

6. Детализируйте колесо С-образной линией. Затем нарисуйте стейк на гриле, стирая по мере необходимости. Используйте длинную изогнутую линию, чтобы нарисовать неправильную форму, и другую, чтобы придать ей трехмерный вид.

Чертеж гриля Easy Barbeque — шаг 7

7. Детализируйте стейк, начертив букву «V» и нарисовав небольшой овал с линией в форме буквы «C» внутри. Затем начните рисовать решетки гриля. Используйте пары прямых линий и соедините их на конце.

Добавьте больше деталей к рисунку гриля для барбекю – Шаг 8

8. Продолжайте рисовать наборы параллельных линий, чтобы сформировать решетку. Внутри гриля нарисуйте несколько изогнутых линий, чтобы обозначить уголь внутри.

Завершите наброски чертежа гриля для барбекю — шаг 9

9. Завершите контур гриля-барбекю, используя изогнутые линии, чтобы нарисовать пар или дым, поднимающийся от готовящегося мяса.

Раскрась свой рисунок гриля для барбекю

Раскрась свой мультяшный гриль для барбекю. Мы раскрасили наши в классическом сером и черном цветах, но грили могут быть разных цветов. Не забудьте использовать красный и оранжевый цвета, чтобы угли выглядели горячими!

Дополнительные уроки по рисованию рукотворных мультфильмов см. в статье 51 Simple Man-Made cartoons Drawing Ideas.

Простое пошаговое руководство по рисованию гриля для барбекю

Нажмите ЗДЕСЬ, чтобы сохранить урок в Pinterest!

Учебное пособие по рисованию гриля для барбекю — легко и весело Страницы для печати

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ДЛЯ УЧАСТНИКОВ

Все еще видите рекламу или не можете загрузить PDF-файл?

Во-первых, убедитесь, что вы вошли в систему. Вы можете войти на странице входа в систему.

Если вы по-прежнему не можете загрузить PDF-файл, вероятное решение — перезагрузить страницу.

Это можно сделать, нажав кнопку перезагрузки браузера.

Это значок в виде круглой стрелки в верхней части окна браузера, обычно расположенный в верхней левой части (вы также можете использовать сочетания клавиш: Ctrl+R на ПК и Command+R на Mac).
