Чтение Электрических Схем Для Начинающих

Чтобы не указывать эти повторяющиеся резисторы на схеме их просто заменили жирными точками.

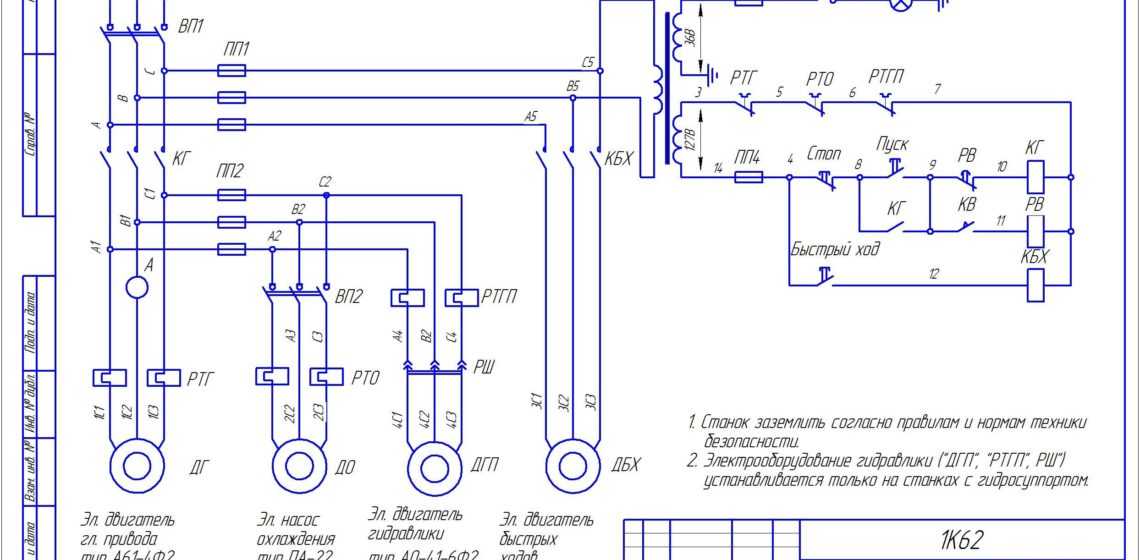

Что такое электрическая схема

Обозначение тиристоров и операционных усилителей показано на рисунке. Определяют по надписям на схеме, таблицам или примечаниям уставки аппаратов и, наконец, оценивают зону защиты каждого из них. Поэтому они изображаются в виде треугольника и пересекающей его линии электрической связи. Вторая группа элементов преобразует электричество в другие виды энергии.

Через вторичные цепи осуществляется контроль, измерения и учет электроэнергии. Для вторичной обмотки может использоваться окружность при упрощенном способе или две полуокружности при развернутом способе изображения.

Как правило, экран соединяют с общим проводом схемы.

Давайте перейдем еще более сложным схемам и познакомимся с другими элементами электрических цепей.

Существуют различные виды электрических схем, различающиеся по своему целевому назначению. Пересечение не соединенных проводов изображается следующим образом: В местах соединения линий связи ставят точку.

Как правильно читат ь электрические схемы Принципиальная схема представляет собой графическое изображение всех элементов, частей и компонентов, между которыми выполнено электронное соединение с помощью токоведущих проводников.

Читайте дополнительно: Обозначения на узо что обозначают

Почему полезно разбираться в автоэлектрике

Для правильного чтения принципиальной схемы необходимо, прежде всего, ознакомиться с условными обозначениями всех ее составных частей.

Вот так, собственно это выглядит на схеме. Необходимо попытаться прочесть маркировку детали, а затем найти её в базе данных, либо нужно, исходя из схемы и близлежащих компонентов, попытаться вычислить приблизительные характеристики искомого элемента. Вторая группа элементов преобразует электричество в другие виды энергии.

Применяются в коммутационных устройствах и контактных соединениях, преимущественно в выключателях, контакторах и реле. Почему полезно разбираться в автоэлектрике Даже если у вас не технический склад ума или ваш доход позволяет вам не задумываться о таких мирских мелочах — замена обычного сгоревшего предохранителя в долгом пути позволит вам значительно облегчить жизнь.

К примеру, взять резистор. Как правильно читат ь электрические схемы Принципиальная схема представляет собой графическое изображение всех элементов, частей и компонентов, между которыми выполнено электронное соединение с помощью токоведущих проводников. Кроме того, существуют и широко используются принципиальные и монтажные электрические схемы.

Изображения трансформаторов также осуществляются упрощенным и развернутым, однолинейным и многолинейным способами. Как правило, экран соединяют с общим проводом схемы.

Теперь хотелось бы раскрыть данную тему более полно, чтобы даже у новичка в электронике не возникало вопросов. В книге приведены основные сведения о схемах и чертежах электроустановок общего назначения, основные правила их выполнения В соответствии с ЕСКД. При нажатии кнопки, цепь замыкается через контакт 2-SB4, диоды, лампы. Во многих случаях оно требует глубоких знаний, владения методикой чтения и умения анализировать полученные сведения. Для других видов полупроводников существуют собственные обозначения, определяемые стандартом.

При этом только от повышения питающего напряжения, при просадках ниже, чем Uстабилизации напряжение будет пульсирующем в такт с просадками. Это справедливо, как для радиоламп, так и для современных микросхем. Типичные примеры: контакты электроконтактного термометра непосредственно введены в цепь магнитного пускателя, что совершенно недопустимо; в цепи напряжения В применен диод на обратное напряжение В, что не достаточно, так как он может оказаться под напряжением В К В ; номинальный ток диода 0,3 А, но он включен в цепь, через которую проходит ток 0,4 А, что вызовет недопустимый перегрев; сигнальная коммутаторная лампа 24 В, 0,1 А включена на напряжение В через добавочный резистор типа ПЭ сопротивлением Ом.

Электросхемы? — разберется даже школьник!

Правильное чтение схем дает возможность понять, каким образом элементы взаимодействуют между собой и как протекают все рабочие процессы.

Безусловно, что для понимания работы сложных электросистем по схемам вам предстоит изучить и другие обозначения. Условное обозначение датчиков также может отличаться, но все они обычно подписаны, как и все другие элементы, преобразующие энергию в электрической сети автомобиля.

У автоматических выключателей на изображении указывается тип расцепителя. Иногда пунктирную линию вообще не рисуют, а у контактов просто указывают принадлежность к реле K1.

Поэтому каждый начинающий электрик должен в первую очередь овладеть способностями чтения разнообразных принципиальных схем. В различных схемах изображение таких элементов может меняться, но элементы всегда подписаны и интуитивно понятно нарисованы, по-этому, ниже будут приведены только некоторые из них, иначе эта статья растянется надолго. Этот важнейший вопрос, к сожалению, часто недооценивают, поэтому одной из основных задач чтения схемы является проверка: сможет ли устройство прийти из любого промежуточного состояния в рабочее и не произойдут ли при этом непредвиденные оперативные переключения.

Условные обозначения

Тиристоры — полууправляемые ключи, учимся читать схемы Давайте рассмотрим схему с не менее важным и распространенным элементом — тиристором. Плавкие предохранители изображаются в виде прямоугольника с отводами. Проследив пути протекания тока от плюса к минусу и использовав знания о том, как работает биполярный транзистор мы делаем выводы о характере работы.

Второй незнакомый элемент на схеме — это конденсатор, здесь используется для сглаживания пульсаций выпрямленного напряжения. При отсутствии перегрева, контакт теплового реле 2-KK замкнут.

Обозначения в схемах

Очень важно подчеркнуть, что если не придерживаться при чтении схемы определенной целенаправленности, то можно затратить много времени, ничего не решив. Вход в систему обычно обозначается двумя стрелочками, а выход — проводами с двумя точками на концах. Вам нужно знать как показано сопротивление, конденсатор, трансформатор, разъединитель, точки входа и выхода из схемы, полупроводники, катушки индуктивности.

Чтение электрических схем | Электромонтер по монтажу вторичных цепей

Подробности

Категория: РЗАиА

• монтаж
• РЗиА
• вторичное оборудование

Содержание материала

• Электромонтер по монтажу вторичных цепей
• Источники оперативного тока
• Электроизмерительные приборы
• Приборы релейного действия
• Реле управления
• Пусковая и защитная аппаратура электроприводов
• Бесконтактные элементы автоматики
• Изолированные провода и кабели
• Электроизоляционные и лакокрасочные материалы
• Изделия для прокладки кабелей и проводов
• Электрические схемы вторичных цепей
• Принципиальные схемы вторичных цепей
• Монтажные схемы вторичных цепей
• Чтение электрических схем
• Существующие типы и характеристика панелей, щитов, пультов и шкафов
• Монтаж щитов управления и защиты
• Монтаж станций управления
• Монтаж щитов, пультов и шкафов
• Монтаж приборов и аппаратов
• Монтаж автоматических воздушных выключателей
• Монтаж рубильников, предохранителей, переключателей и пускателей
• Монтаж проводов вторичных цепей
• Индустриальный метод заготовки проводов вторичных цепей
• Монтаж контрольных кабелей
• Особенности монтажа контрольных кабелей при низких температурах
• Окраска и маркировка контрольных кабелей
• Концевые заделки контрольных кабелей
• Подключение жил проводов и кабелей к выводам аппаратов и зажимам
• Способы отыскания одноименных концов жил контрольных кабелей
• Способы выполнения надписей для маркировки контрольных кабелей
• Установка наборных зажимов
• Испытание вторичных цепей
• Приборы и аппараты для испытаний вторичных цепей
• Особенности монтажа вторичных цепей с аппаратурой телефонного типа
• Механическая проверка и регулировка аппаратуры телефонного типа
• Монтаж проводов аппаратуры телефонного типа
• Подготовка и организация работ по монтажу вторичных цепей
• Состав бригад по монтажу вторичных цепей
• Организация рабочего места
• Инструмент, приспособления, инвентарь при монтаже вторичных цепей
• Техника безопасности
• Правила техники безопасности при монтаже кабелей
• Безопасность при работе на высоте, защита от действия электросварочной дуги, инструмент
• Безопасность при работе в действующих электроустановках
• Первая помощь при поражении электрическим током и других несчастных случаях

Страница 14 из 45

Прочитать схему электрических соединений — это значит получить все данные об аппаратах, приборах и проводниках, составляющих данную схему, определить их назначение и порядок работы.
Чтение схемы какого-либо устройства начинают с определения ее назначения, записанного в угловом штампе, и знакомятся с примечаниями на чертеже.

Читать схему соединений вторичных цепей нужно после предварительного изучения схемы первичной цепи.
Разбирать схему надо начиная от источников питания (от аккумуляторных батарей, вторичных обмоток трансформаторов напряжения и тока и т.п.).
Схема состоит из нескольких электрически не связанных между собой цепей, поэтому поочередно рассматривают каждую цепь в отдельности. Лучше сначала разобрать схемы цепей, питаемых от вторичных обмоток трансформаторов тока, а затем перейти к цепям тока управления.

Рис. 54. Развернутая схема управления асинхронным короткозамкнутым электродвигателем с торможением противовключением

В качестве примера можно прочитать принципиальную схему управления асинхронным короткозамкнутым электродвигателем с торможением противовключением (рис. 54).
На схеме все элементы аппаратов изображены в положении, когда по ним не протекает ток.

Включив линейный рубильник, подают напряжение в цепи управления. Запускают двигатель нажав кнопку «пуск», которая замкнет цепь катушки линейного контактора Л.
Проследим эту цепь: фаза Л2, предохранитель, кнопка «стоп», кнопка «пуск», размыкающие блок-контакты контактора торможения Т, катушка контактора Л, контакты тепловых реле 1РТ и 2РТ, фаза Л3. По цепи пройдет ток, и контактор Л включится. Одновременно замкнутся замыкающие блок- контакты Л и разомкнутся размыкающие блок-контакты Л. Двигатель наберет обороты, и индукционное реле скорости РКС, включенное в цепь катушки контактора торможения Т, замкнет свои контакты.
При отключении двигателя кнопкой «стоп» или автоматически замыкающие блок-контакты Л размыкаются, а размыкающие блок-контакты Л замкнутся и включат в цепь катушку контактора торможения Т. Контактор торможения будет включен до тех пор, пока скорость двигателя не приблизится к нулю и реле РКС разомкнет свои контакты и тем самым разорвет цепь катушки Т.
Можно рассмотреть более сложную принципиальную схему управления, блокировки и сигнализации электропривода трехсекционного конвейера (рис. 55). Блокировка здесь применена для предотвращения завала механизмов транспортируемым материалом в случае остановки первого или второго конвейера.
Схема работает так, что остановка любого из приводных электродвигателей влечет автоматическую остановку всех предыдущих электродвигателей (по ходу движения материала). Для этого в цепь управления магнитного пускателя каждого электродвигателя последовательно включают замыкающие 3 блок-контакты магнитного пускателя последующего электродвигателя.

Рис. 55. Развернутая схема управления, блокировки и сигнализации электропривода трехсекционного конвейера

Таким образом, магнитный пускатель 3К электродвигателя М3 третьего конвейера можно включить только тогда, когда замкнутся блок-контакты 2К3 магнитного пускателя 2К электродвигателя М2. В свою очередь магнитный пускатель 2К может быть включен после включения магнитного пускателя 1К электродвигателя M1 первого конвейера.

В схеме имеется также световая сигнализация положения пускателя, необходимая при диспетчерском управлении конвейерами. В выключенном состоянии каждого магнитного пускателя размыкающие Р контакты 1К2, 2К2, ЗК2 замкнуты и светятся зеленые лампы ЛЗ. При включении любого из магнитных пускателей указанные выше контакты размыкаются и разрывают цепь соответствующей зеленой лампы, а красная лампа ЛK через один из замыкающих 3 блок-контактов (1К1, 2К1, ЗК1) включается.

• Назад
• Вперёд

• Назад

Еще по теме:

• Инструкция по проектированию и монтажу систем управления и защиты
• Взрывозащищенная контрольно-измерительная и аппаратура автоматики
• Релейная защита и автоматика в электроустановках
• Автоматика в системах электроснабжения промышленных предприятий
• Использование микропроцессорной техники в системах контроля, управления защиты и автоматики

Как читать и понимать любую схему

Вы здесь: Главная / Принципиальная схема / Принципиальная схема: Как читать и понимать любую схему

16 июля 2014 г. Автор: Øyvind Nydal Dahl 21 комментарий

Когда вы начинаете изучать электронику, вы можете увидеть принципиальную схему, нарисованную с реалистичными рисунками различных компонентов.

Но этот метод не очень эффективен.

Чтобы сделать их более эффективными, всем электронным компонентам присвоены более простые символы. А провода нарисованы линиями, чтобы показать, как их соединять.

Не всегда легко понять принципиальную схему. Но с практикой и опытом вы будете понимать все больше и больше.

Что такое принципиальная схема?

Принципиальная схема или схематическая диаграмма — это технический чертеж того, как соединить электронные компоненты для выполнения определенной функции.

Каждый электронный компонент имеет символ. Увидев несколько принципиальных схем, вы быстро научитесь различать различные символы.

Резистор AОбозначение резистора

Как вы читаете электрические схемы?

Читать схемы на самом деле довольно просто.

Каждая из линий — провода. Они показывают, как компоненты связаны. Если вы хотите построить схему, вам нужно только указать указанные компоненты, а затем соединить их, как показано на принципиальной схеме. Это можно сделать либо на макетной плате, либо на макетной плате, либо вы можете разработать собственную печатную плату (PCB), если хотите.

Принципиальная схема должна быть достаточно подробной, чтобы любой мог составить схему, просто следуя ей. На самом деле вам не нужно понимать его, чтобы построить его.

Например, посмотрите на изображение выше. Я могу купить светочувствительный резистор (LDR), потенциометр, резистор, светодиод и транзистор. Затем я могу соединить их на макетной плате, следуя линиям на принципиальной схеме.

Тогда у меня будет схема, выполняющая конкретную функцию, для которой была создана эта диаграмма, не обязательно понимая, почему и как она работает.

Как вы понимаете, как это работает?

Понимание того, как работает принципиальная схема, может быть немного сложным. Это приходит из опыта. Вы распознаете способ соединения некоторых компонентов и идентифицируете известные части схемы.

Например, в приведенной выше схеме я бы увидел LDR вместе с потенциометром посередине. Я знаю по опыту, что два резистора, установленные таким образом, образуют делитель напряжения. И я знаю, что напряжение, выходящее из делителя напряжения, является результатом значений этих резисторов.

Я также знаю, что сопротивление LDR зависит от количества света, которое он получает. Это означает, что выходное напряжение, то есть напряжение на базе транзистора, будет меняться в зависимости от количества света, обнаруженного LDR.

Затем я смотрю на транзистор. Я знаю, что транзистор можно включать и выключать, подавая напряжение на базу. Таким образом, из этой информации у меня возникла идея, что эта схема будет включать и выключать светодиод, подключенный к транзистору, в зависимости от количества света, получаемого LDR.

НО, если вы новичок и не знаете, что такое LDR, что такое транзистор или что такое делитель напряжения, то у вас не будет основы для понимания схемы. Поэтому вам нужно начать с изучения этих частей, прежде чем вы сможете понять принципиальную схему.

Подводя итог

Понимание приходит с опытом. Вы начнете с понимания небольших фрагментов схемы, а позже научитесь идентифицировать эти фрагменты на более крупной принципиальной схеме, чтобы понять смысл большой принципиальной схемы.

Но вам не нужно понимать принципиальную схему, чтобы иметь возможность ее построить. Это классная вещь! Вы можете создавать вещи за пределами вашего понимания, и по мере вашего продвижения вы будете учиться и понимать все больше и больше.

Вернуться от Принципиальной схемы к Электронным схемам

Другие учебники по схематическим схемам

Рубрики: Схематическая схема

Как читать схему

Предыдущая: Адресные линии и порты Следующая: Аппаратное обеспечение

В общих чертах цепь может быть описана как любая группа электрические или электронные устройства, соединенные между собой проводниками.

Проводники чаще всего бывают металлическими, а проводниками служили провода выбор в прошлом. Старые радиоприемники и другое электронное оборудование часто крысиное гнездо из проводов. Сегодня чаще можно найти металлические пути, часто называемые следы , на доске Изготовлен из смеси стекловолокна и эпоксидной смолы. Термины board и card являются сменный.

Схема в электронике — это рисунок, изображающий цепь. Это использует символы для представления объектов реального мира. Самый простой символ — это простой проводник, показанный просто линией. Если провода соединяются на схеме, они показаны точкой на пересечении:

Проводники, которые не соединяются, показаны без точки или со знаком мост, образованный одним проводом через другой:

Среди соединений есть питание и заземление, система высокого и низкого уровня. напряжения соответственно. Питание системы 5 вольт на схеме показано просто как 5В. Также есть питание +12В и питание -12В.

Земля или 0 вольт, имеет собственное обозначение:

Переключатель — это устройство, способное позволяя пользователю разорвать цепь, как если бы провод был разорван. Его символ отражает эту характеристику:

Три переключателя на схеме сгруппированы в двухрядный Пакет (ДИП).

Резистор — это устройство, которое сопротивляется поток заряда. Его символ отражает эту характеристику, делая линия рваная:

На всякий случай, если вы видели «поток тока» в другом месте, а не в «поток заряда», см. «Научные мифы» в учебниках K-6 и популярной культуре и определение тока ниже.

Единицей сопротивления является Ом , произносится ом с долгим о. К на схеме означает килоом. или тысячи Ом. 10К означает то же самое, что и 10000. Мэг и иногда М означает мегаом или миллион ом. 4,7 мегабайта или 4,7 мегабайта равно 4 700 000.

На схеме вы увидите два варианта резисторов. Один из них массив резисторов или сеть. Это единый встроенный пакет (SIP) содержит несколько резисторов, соединенных вместе. Их можно найти в множество конфигураций. Тот, который используется здесь, просто соединяет один конец резисторы друг к другу и выводит их на общее соединение. другой конец каждого резистора остается свободным. Другим вариантом является переменный резистор. Имеет третий контакт, который может перемещаться по резисторный элемент, позволяющий изменять значения в этой точке. подвижная часть называется стеклоочистителем и показана стрелкой.

Существует зависимость между напряжением, током и сопротивлением, которая выражается Законом Ома , который гласит, что Напряжение равно произведению тока на сопротивление, или:

В = I * R

В — это напряжение (часто называемое электродвижущей силой, где E скорее чем V), I — ток, а R — сопротивление. Ток выражается в

Ампер или Ампер для краткости. В нем используется очень небольшой ток. типичные электронные схемы, поэтому миллиампер , что означает 1/1000 ампер. Один миллиампер = 0,001 ампер. Его сокращенно ma , или иногда MA.

Перефразируя определение оплаты с сайта whatis.com:

«Кулон (обозначается символом C) является стандартной единицей электрического заряда в Международной системе единиц (СИ). это безразмерный количество. Количество 1 C примерно равно 6,24 x 10 ¹⁸ , или 6,24 квинтиллиона».

«В основных единицах СИ кулон эквивалентен одному ампер-секунда. И наоборот, электрический ток в 1 ампер соответствует 1 Кл. единичных носителей электрического заряда, протекающих мимо определенной точки в 1 второй. Единица электрического заряда – это количество заряда, содержащегося в один электрон. Таким образом, 6,24 х 10 ¹⁸ электроны имеют заряд 1 Кл. Это также верно для 6,24 x 10 90 126 18 90 127 позитронов или 6,24 x 10 90 126 18 90 127 протонов, хотя эти два типа частиц несут заряд противоположной полярности, чем у электрона».

Поскольку в электронике мы имеем дело в основном с электронами, 1 ампер соответствует эффект 6 240 000 000 000 000 000 электронов, протекающих мимо точки в секунду. Таким образом, поскольку ток уже определен как нечто текущее, сказать «текущий поток» означало бы сказать «….. текущий поток», что неправильно, потому что это избыточно.

Допустим, у нас есть резистор 10 кОм и ток 2 мА. напряжение на резисторе будет:

В = 10 000 * 0,002 = 20 вольт

Мы можем использовать приведенное выше уравнение, чтобы сгенерировать уравнение для каждого из три переменные. Для этого нужно помнить всего две вещи:
1. Можно что-то сделать с одной частью уравнения, если то же самое делается с другой стороны. Две стороны останутся равный.
2. Все, что делится само на себя, равно 1.

Начните с исходного уравнения:
В = Я * Р
Теперь разделите обе части на R. Поскольку R/R = 1, правая часть теперь становится I * 1, что есть просто I, что дает нам V/R = I. Если мы поменяем сторону и положим I слева мы получаем:
И = В/Р

Снова начнем с исходного уравнения:
В = Я * Р
Теперь разделите обе части на I. Поскольку I/I = 1, правая часть теперь становится R * 1, что равно просто R, что дает нам V/I = R. Если мы перейдем на другую сторону и положим R слева мы получаем:
Р = В/И

Таким образом, все три уравнения:
В = Я * Р
И = В/Р
Р = В/И

Один из способов запомнить три уравнения — сказать: «Стервятник выглядит вниз и видит Игуану и Кролика рядом (V = I * R), Игуана видит Стервятника над Кроликом (I = V/R), а Кролик видит Стервятника над игуаной (R = V/I)».

Очень распространенная схема — делитель напряжения. Похоже, следующий:

Два резистора, соединенные встык, называются соединенными в серии . Общее сопротивление — это просто сумма двух. В этом случае это будет 22000 + 33 = 22033 Ом. Если 1 вольт подается на открытый конец резистора 22К, ток через вся цепь будет
I = V/R = 1/22033 или 0,00004538646576 ампер, или около 0,05 мА.

Тогда напряжение на резисторе 33 Ом равно
В = I * R = 0,00004538646576 * 33 = 0,00149775337 вольт, или около 1,5 мВ (1/1000 вольт).

Резисторы также часто соединяют в параллель , как показано ниже:

Значение вышеуказанной параллельной сети:
Р = 1/(1/Р1 + 1/Р2 + 1/Р3)
Уравнение подходит для любого количества резисторов.

Конденсаторы – это устройства с металлическими пластины, разделенные изолятором. Они используются для временного хранения электрический заряд. Их символ отражает их конструкцию:

Единицей измерения емкости является фарад, но он настолько велик, что На практике используется мкФ . Микрофарад означает миллионные доли Фарада. Это часто сокращается mf, MF или что-то в этом роде. изменение, хотя правильное сокращение — мкФ. Значение без предполагается, что обозначение указывается в микрофарадах. Например, в на схеме вы увидите несколько конденсаторов, обозначенных просто .1. Они есть на самом деле конденсаторы 0,1 мкФ.

Выводы некоторых конденсаторов должны быть подключены к положительному или отрицательная сторона цепи. Это поляризованные конденсаторы. Когда это так, одна сторона будет показана со знаком + , где должна быть положительная сторона, или знак — , где отрицательная сторона должна быть, или обе.

Также очень часто можно увидеть пикофарад сокращенно pf на некоторых схемах. А пикофарад равен 10 ^-12 фарад, иногда его называют микромикрофарад .

Диод пропускает заряд только в одном направлении. Его символ отражает эту характеристику, но с небольшая проблема:

Анод Катод

Небольшая проблема связана с тем, что поток заряда, по крайней мере, в проводе, откуда больше электронов к где их меньше. Электроны заряжены отрицательно. Таким образом, Электрический поток заряда идет от отрицательного к положительному в проводе. Проблема с символом в том, что катод, а не анод, является негативная сторона. Электрический заряд идет от катода к анод против направления стрелки.

Интегральные схемы содержат много отдельные компоненты. Они, в свою очередь, обычно образуют несколько функциональных блоки. Например, ниже приведена распиновка 74LS08 Quad 2. Введите логический элемент И вместе с его таблицей истинности. VCC — это источник питания 5 вольт, и GND заземлен. Иногда земля отображается как VSS. Входы затвора As и Bs, а выходы Ys. Таким образом, входы в вентиль 1 1A и 1B, а выход 1Y. Вы увидите варианты этих условности, но они справедливы во многих случаях.

Операционный усилитель также содержит множество отдельных компонентов, но не является цифровой схемой. Он немного похож на буфер, но имеет 2 входа:

Более подробную информацию об операционных усилителях можно найти по адресу Сайт профессора Дугласа М. Гингрича в The Университет Альберты. Для упрощенного освещения темы см. на схеме ниже.

Операционный усилитель имеет много важных характеристик. Один из них состоит в том, что вышеуказанная схема, называемая инвертирующим усилителем, пытается предотвратить ток через инвертирующий вход. В этой схеме R1 подключен к инвертирующий вход. R2 также подключается к инвертирующему входу, другим своим конец подключен к выходу. R2 называется резистором обратной связи. Давайте попытайтесь подать ток через инвертирующий вход, поместив 1 В на свободный конец R1 и предположим, что на правом конце 0 вольт. ток будет
I = V/R = 1/1K = 1 мА

Выход попытается противодействовать этому, управляя током противоположной полярности через резистор обратной связи на инвертирующий вход. Необходимое напряжение для этого будет
В = -(I * R) = -(1ма * 10К) = -10В.

Таким образом, мы получаем преобразование напряжения в ток, тока в напряжение преобразование, инверсия полярности и, самое главное, усиление. Усиление или усиление обычно обозначается G. В случае инвертирования усилитель звука,
G = -(резистор обратной связи/входной резистор)
В данном случае это G = -(R2/R1)

Поскольку обратная связь компенсирует вход, напряжение на входе отсутствует. инвертирующий вход. Говорят, что он находится на виртуальной земле . .

Теперь посмотрите на схему ниже со схемы, которую вы увидите на аппаратный раздел.

Прирост чуть больше -1000 для обеспечения достаточного усиление для низкого выхода микрофона. Сигнал не только усиливается, но инвертируется, потому что мы идем на инвертирующий вход. Однако инверсия не совсем такая, как в цифровом формате. устройство. Здесь мы говорим об аналоговом звуковом сигнале, который однажды преобразуется микрофоном в электрический сигнал, перемещается гораздо дальше плавно и непрерывно в отрицательном и положительном напряжении направления. Инверсия здесь означает, что когда вход перемещается в положительном направлении, выход движется в отрицательном направлении. Когда вход идет к отрицательному, выход идет к положительному. C1 предотвращает постоянного напряжения даже от попадания в цепь. Это блокирующее действие будет обсуждаться в следующем разделе.

Неинвертирующая сторона обозначается знаком +. Именно там приложено положительное напряжение смещения. Если бы R1 не был подключен к C1, но вместо заземления неинвертирующая сторона будет демонстрировать усиление (R2/R1)+1 для напряжения смещения. Однако с C1 нет усиления по постоянному току для неинвертирующей стороне, а переменный ток закорочен на землю C2. результатом является коэффициент усиления 1 на неинвертирующей стороне для постоянного напряжения. Назначение цепи смещения будет рассмотрено в следующем разделе.

Далее следует самопроверка этого раздела. Это было бы очень хорошая идея, чтобы убедиться, что вы знаете ответы на все вопросы поскольку последующие разделы будут основываться на этом.

1) _____ — это рисунок, представляющий схема.

А) Переключатель
Б) Схема
С) Земля
Г) Схема

2) _____ — устройство, позволяет пользователю разорвать цепь.

А) Ножницы
Б) Схема
С) Резистор
Г) Переключатель

3) A _____ — устройство, устойчивое к поток заряда.

А) Резистор
Б) Буфер
В) Диод
D) Микрофарад (или мкФ;)

4) Единицей сопротивления является __1__ . Связь между напряжением, током и сопротивлением выражается по __2__ .

A) Буфер, усилитель
B) Конденсаторы диодные
В) Ом, закон Ома
D) Цепи, переключатель

5) __1__ — единица тока. Если есть очень маленький ток, он выражается как __2__, что означает 1/1000.

А) Амперы (или Амперы), Миллиамперы (или Ма или ма)
Б) Вольт, Миллиавольт
C) Пикофарад (или пф), микрофарад (или мкФ;)
D) Усилитель, схемы

6) _____ – изделия, имеющие металлические пластины, разделенные изолятором. Они временно хранят электрические заряжать.

А) Серийно
Б) Катод
С) Конденсаторы
Г) микрофарад

7) Что позволяет потоку заряда только в одном направлении?

А) Анод
Б) Диод
С) Катод
Г) Схема

8) _____ содержат много отдельных компонентов и обычно образуют несколько функциональных блоков.
