Как разобрать обозначения на схемах

Здравствуйте, друзья! Сегодня мы рассмотрим один из этапов проектирования электрических устройств — составление электрических схем. Однако рассматривать их мы будем очень поверхностно, поскольку многое из того, что необходимо для проектирования, нам еще неизвестно, а минимальные знания уже необходимы. Тем не менее, эти начальные знания помогут нам в дальнейшем при чтении и составлении электрических схем. Тема довольно скучная, но правила есть правила и их необходимо соблюдать.

Итак… Что же такое электрическая схема? Какие они бывают? Зачем нужны? Как их составлять и как их читать? Начнем с того, какие же вообще схемы существуют. Для того, чтобы унифицировать составление технической документации а схемы есть ни что иное, как часть этой документации в нашей стране, Постановлением Государственного комитета СССР по стандартам от 29 августа г.

Виды и типы. Этим документом определены следующие виды схем:. Нас в первую очередь будет интересовать самый первый пункт — электрические схемы, которые составляются для электрических устройств. Однако ГОСТ определено так же несколько типов схем в зависимости от основного назначения:. Сегодня мы рассмотрим электрические принципиальные схемы и основные правила их составления. Остальные виды схем имеет смысл рассматривать после того, как будут изучены электрические компоненты, и обучение подойдет к этапу проектирования сложных устройств и систем, тогда другие виды схем будут иметь смысл.

Что же такое электрическая принципиальная схема и зачем она нужна? Согласно ГОСТ 2. Такие схемы, например, поставлялись в документации к старым советским телевизорам. Это были огромные листы бумаги формата А2 или даже А1, на которых указывались абсолютно все составляющие телевизора. Наличие такой схемы существенно облегчало процесс ремонта. Сейчас такие схемы практически не поставляются с электронными приборами, потому как продавец надеется, что пользователю проще будет выкинуть прибор, чем его ремонтировать.

Такой вот маркетинговый ход! Но это уже тема для отдельного разговора. Итак, принципиальная схема устройства необходима, во-первых, для того, чтобы иметь представление о том, какие элементы входят в состав устройства, во-вторых, как эти элементы соединены между собой и, в-третьих, какие характеристики имеют эти элементы. Так же, согласно ГОСТ 2.

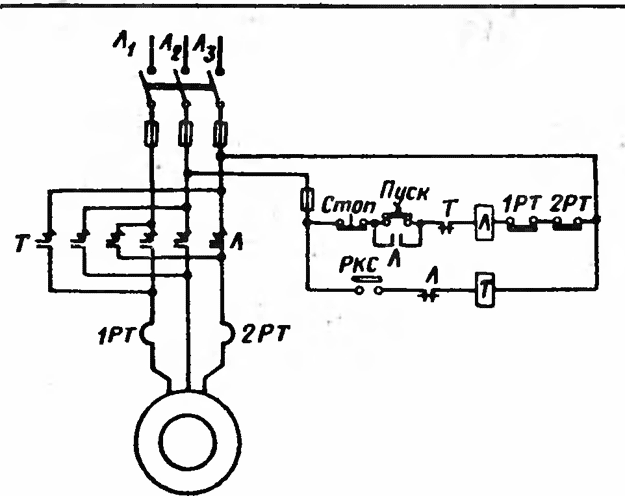

Приведем пример такой схемы:. Рисунок 7. Схема электрическая принципиальная. Однако перед нами встаёт небольшая проблема: а никаких, собственно, электронных элементов мы и не знаем… Что, например, за прямоугольники или параллельные черточки нарисованы на рисунке 7. Рассмотрение электронных компонентов мы начнём через урок и постепенно узнаем основные характеристики каждого из них.

И обязательно изучим принцип работы этого устройства с таким страшным названием по его принципиальной схеме. Сейчас же мы изучим основные правила рисования принципиальных электрических схем. Вообще правил много, но в основном они направлены на увеличение наглядности и понятности схемы, поэтому со временем запомнятся.

Знакомиться с ними будем по мере необходимости, чтобы сразу не забивать голову лишней, пока не нужной информацией. Начнём с того, что каждый электрический компонент на электрической схеме обозначается соответствующим условным графическим обозначением УГО.

Правило 1. Порядковые номера элементам устройствам следует присваивать, начиная с единицы, в пределах группы элементов устройств , которым на схеме присвоено одинаковое буквенное позиционное обозначение, например, R1, R2, R3 и т. Не допускается пропуск одного или нескольких порядковых номеров на схеме.

Правило 2. Порядковые номера должны быть присвоены в соответствии с последовательностью расположения элементов или устройств на схеме сверху вниз в направлении слева направо.

При необходимости допускается изменять последовательность присвоения порядковых номеров в зависимости от размещения элементов в изделии, направления прохождения сигналов или функциональной последовательности процесса. Правило 3. Позиционные обозначения проставляют на схеме рядом с условными графическими обозначениями элементов и или устройств с правой стороны или над ними.

Кроме того, не допускается пересечение позиционного обозначения линиями связи, УГО элемента или любыми другими надписями и линиями. Правило 4. Линии связи должны состоять из горизонтальных и вертикальных отрезков и иметь наименьшее количество изломов и взаимных пересечений.

В отдельных случаях допускается применять наклонные отрезки линий связи, длину которых следует по возможности ограничивать. Правило 5. Толщина линий связи зависит от формата схемы и размеров графических обозначений и выбирается из диапазона 0.

Рекомендуемая толщина линий связи — 0. В пределах схемы все линии связи должны быть изображены одинаковой толщины. Допускается использование нескольких не более трех различных по толщине линий связи для выделения функциональных групп в пределах изделия.

Правило 6. Правило 7. При указании около условных графических обозначений номиналов элементов резисторов, конденсаторов допускается применять упрощенный способ обозначения единиц измерения:. Правило 8. Расстояние между линиями связи, между линей связи и УГО элемента, а так же краем листа должно быть не менее 5мм. Для начала этих восьми правил вполне достаточно, чтобы научиться правильно составлять простые электрические принципиальные схемы.

Давайте исходя из описанных выше правил попробуем составить простейшую принципиальную схему, состоящую из трех элементов: источника аккумуляторная батарея , приемника лампа накаливания и выключателя.

Но сначала приведем УГО этих элементов:. А теперь последовательно включим эти элементы, собрав электрическую цепь:. Контакт SA1 называется нормально разомкнутым контактом, потому что в изначальном положении он разомкнут и ток через него не течет. При замыкании SA1 например, это может быть выключатель, которым мы все зажигаем дома свет лампа HL1 загорится, подпитываясь энергией батареи GB1, и гореть она будет до тех пор, пока не разомкнется ключ SA1, либо не кончится заряд аккумулятора.

Данная схема абсолютно точно и наглядно показывает последовательность соединения элементов и тип этих элементов, что исключает ошибки при сборке устройства на практике. На сегодня пожалуй всё, еще один ужасно скучный урок на этом закончен. До скорых встреч! Основы составления электрических схем. Комментарии: Евгений — Добавить комментарий Отменить ответ Комментарий.

Электромонтер по монтажу вторичных цепей — Принципиальные схемы вторичных цепей

Умение читать электросхемы — это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта Сам Электрик условные обозначения в электрических схемах, как графические, так и буквенные. Принципиальная электрическая схема показывает все элементы, детали и сети, входящие в состав чертежа, электрические и механические связи. Раскрывает полную функциональность системы. Всем элементам любой электрической схемы соответствуют обозначения, позиционированные в ГОСТе.

Некоторые условные графические обозначения для принципиальных схем приведены в табл. Элементы в схеме нумеруют. Номера располагают.

Урок 7. Основы составления электрических схем

Электрические принципиальные схемы. Основным назначением принципиальных электрических схем является отражение с достаточной полнотой и наглядностью взаимной связи отдельных приборов, средств автоматизации и вспомогательной аппаратуры, входящих в состав функциональных узлов систем автоматизации, с учетом последовательности их работы и принципа действия. Принципиальные электрические схемы служат для изучения принципа действия системы автоматизации, они необходимы при производстве пуско-наладочных работ и в эксплуатации электрооборудования. Принципиальные электрические схемы являются основанием для разработки других документов проекта: монтажных схем и таблиц щитов и пультов, схем соединения внешних проводок, схем подключения и др. При разработке систем автоматизации технологических процессов обычно выполняют принципиальные электрические схемы самостоятельных элементов, установок или участков автоматизируемой системы, например схему управления задвижкой, схему автоматического и дистанционного управления насосом, схему сигнализации уровня в резервуаре и т. Принципиальные электрические схемы составляют на основании схем автоматизации, исходя из заданных алгоритмов функционирования отдельных узлов контроля, сигнализации, автоматического регулирования и управления и общих технических требований, предъявляемых к автоматизируемому объекту. На принципиальных электрических схемах в условном виде изображают приборы, аппараты, линии связи между отдельными элементами, блоками и модулями этих устройств. В общем случае принципиальные схемы содержат:. Для чтения принципиальных схем необходимо знать алгоритм функционирования схемы, понимать принцип действия приборов, аппаратов, на базе которых построена принципиальная схема.

Элементы принципиальных схем РЗА — Реле

Всем привет! Уже готово несколько видео, в том по переключателям, реле, ТТ, ТН и т. В видео описаны общие моменты конструкции и обозначения вторичных элементов, которые должен знать любой релейщик. Получается по минут на каждый элемент, а еще будут правила чтения и нахождение схем в проектной документации. Особенно интересно будет узнать мнение начинающих специалистов потому, что этот Курс будет для них.

После прочтения статьи станет понятной связь между этими тремя изображениями.

Чтение принципиальных схем – советы электрика

Когда при выезде на рыбалку вдруг под вечер не загораются фары на личном авто, некоторые водители хватаются за голову. Они не умеют читать электрические схемы автомобиля и поломка такого рода сразу становится неразрешимой проблемой. По этой причине обучение грамоте чтения электросхем не просто прихоть, а необходимость для нормального использования железного коня. Обучение всему неизвестному обычно начинают с азов или начальных понятий. Чтобы научиться читать электрические принципиальные схемы, узнают, что они из себя представляют и зачем нужны.

чПКФЙ ОБ УБКФ

Что же представляет собой принципиальная схема? Принципиальная схема — это графическое представление совокупности электронных компонентов, соединённых токоведущими проводниками. Разработка любого электронного устройства начинается с разработки его принципиальной схемы. Именно на принципиальной схеме показано, как именно нужно соединять радиодетали, чтобы в итоге получить готовое электронное устройство, которое способно выполнять определённые функции. Чтобы понять, что же изображено на принципиальной схеме нужно, во-первых знать условное обозначение тех элементов, из которых состоит электронная схема. У любой радиодетали есть своё условное графическое обозначение — УГО. Как правило, оно отображает конструктивное устройство или назначение.

Чтение принципиальных электромонтажных схем — Читать монтажные и принципиальные электрические схемы. Производить расчёт сечения проводов.

Тема: «Изучение, построение и чтение принципиальных схем электроснабжения»

Категория: Электроника. Похожие презентации:. Обозначения участков электрической цепи на принципиальных схемах. Правила и методы построения принципиальных электрических схем САУ.

Создание принципиальных схем.

Обозначение элементов на принципиальных схемах

ВИДЕО ПО ТЕМЕ: Изображение гидравлических принципиальных схем по существующему оборудованию-1

К изданию на заседании учебно- Председатель УМС Казахского методического совета Казахского государственного агротехнического. Рецензенты:: Пястолова И. Нурахметов Т. В современных условиях насыщенности всех отраслей народного хозяйства и быта независимо от форм собственности электротехническими изделиями, установками, приборами, средствами связи, ЭВМ и даже электрическими игрушками значительно повысились требования к правилам их четкого, унифицированного начертания и чтения всех видов электротехнических чертежей. Такими чертежами и являются электротехнические схемы.

Правила чтения и выполнения принципиальных схем автоматизации.

Чтение принципиальных монтажных электрических схем

Электрические схемы представляют собой графическое представление составных частей, взаимных соединений, связей электрических устройств, установок. Схемы помогают увидеть и понять, как работает электрическая установка или устройство. В случае ремонта, наличие схемы в разы облегчает поиск и устранение неисправности. Монтажные схемы не дают представления о работе устройства, они предназначены для его сборки. Дорогие читатели!

Технология мальчики. Классному руководителю. Всем учителям.

Электрическая схема. Чтение, оформление и обозначения на схемах

Содержание страницы

• 1. Виды электрических схем
  • 1.1. Структурная схема
  • 1.2. Функциональная схема
  • 1.3. Принципиальная схема
  • 1.4. Монтажная схема
  • 1.5. Объединенная схема
• 2. Условно-графические обозначения на электрических схемах
• 3. Чтение электрических схем

Электрическая схема представляет собой документ, в котором по правилам ГОСТ обозначаются связи между составными частями устройств, работающих за счет протекания электроэнергии. Как Вы понимаете, этот чертеж дает понимание электрикам о том, как работает установка и из каких элементов она состоит. Основное назначение электросхемы – помощь в подключении установок, а также поиске неисправности в цепи.

Для начала следует разобраться, что подразумевают под типами, а что под видами документов. Итак, согласно ГОСТ 2.701-84, существуют следующие виды схем (в скобках краткое обозначение):

1. Электрические (Э).
2. Гидравлические (Г).
3. Пневматические (П).
4. Газовые (Х).
5. Кинематические (К).
6. Вакуумные (В).
7. Оптические (Л).
8. Энергетические (Р).
9. Деления (Е).
10. Комбинированные (С).

Что, касается типов, основными считаются:

1. Структурные (1).
2. Функциональные (2).
3. Принципиальные (полные) (3).
4. Соединений (монтажные) (4).
5. Подключения (5).
6. Общие (6).
7. Расположение (7).
8. Объединенные (8).

Исходя из указанных обозначений, можно по наименованию электросхемы понять ее вид и тип.

Далее мы подробно рассмотрим, назначение и состав каждой из перечисленных типов электросхем. Рекомендуем перед этим ознакомиться со стандартными условными обозначениями на схемах, чтобы было еще проще понять, что собой представляет каждый вариант чертежа.

1. Виды электрических схем

1.1. Структурная схема

Этот тип документа является наиболее простым и дает понимание о том, как работает электроустановка и из чего она состоит. Графическое изображение всех элементов цепи позволяет изначально увидеть общую картину, чтобы переходить к более сложному процессу подключения или же ремонта. Порядок чтения обозначается стрелочками и поясняющими надписями, что позволяет разобраться в структурной электрической схеме даже начинающему электрику. Принцип построения Вы можете увидеть на примере ниже:

Рисунок 1 — Структурная схема

1.2. Функциональная схема

Функциональная электросхема установки, по сути, не слишком отличается от структурной. Единственное отличие – более подробное описание всех составляющих узлов цепи. Выглядит этот документ следующим образом:

Рисунок 2 — Функциональная схема

1.3. Принципиальная схема

Принципиальная электрическая схема чаще всего применяется в распределительных сетях, т.к. дает самое раскрытое пояснение о том, как работает рассматриваемое электрооборудование. На таком чертеже должны обязательно быть указаны все функциональные узлы цепи и вид связи между ними. В свою очередь, принципиальная электросхема может иметь две разновидности: однолинейная (рисунок 3) или полная (рисунок 4). В первом случае на чертеже изображают только первичные сети, называемые также силовыми. Пример однолинейного изображения Вы можете увидеть ниже:

Рисунок 3 — Однолинейная принципиальная схема

Полная принципиальная схема может быть развернутой или элементной. Если электроустановка несложная и на один главный чертеж можно нанести все пояснения, достаточно сделать развернутый план. Если же Вы имеете дело со сложной аппаратурой, которая имеет в составе цепь управления, автоматизации и измерения, лучше разнести все отдельные узлы на разные листы, чтобы не запутаться.

Рисунок 4 — Полная принципиальная схема

Существует также принципиальная электросхема изделия. Этот тип документа представляет собой своеобразную выкопировку из общего плана, на которой обозначено только, как работает и из чего состоит определенный узел.

1.4. Монтажная схема

Эту разновидность электрических схем мы чаще всего используем, когда рассказываем о том, как самостоятельно выполнить монтаж электропроводки. Дело в том, что на монтажной электросхеме можно показать точное расположение всех элементов цепи, способ их соединения, а также буквенно-цифровые характеристики составляющих чертеж установок. Если взять за пример схему электропроводки в однокомнатной квартире рисунок 5, на ней мы увидим, где нужно размещать розетки, выключатели, светильники и остальные изделия.

Рисунок 5 — Монтажная схема

Основное назначение монтажной схемы – руководство для проведения электромонтажных работ. Согласно подготовленному чертежу можно понять, где, что и как нужно подключать.

1.5. Объединенная схема

Ну и последней из применяемых в распределительных сетях электросхемой является объединенная рисунок 6, которая может включать в себя несколько видов и типов документов. Ее используют в том случае, если можно без сильного нагромождения чертежа обозначить все важные особенности цепи. Используют объединенный проект чаще всего на предприятиях. Домашним мастерам такой тип схемы вряд ли может встретиться. Пример Вы можете увидеть ниже:

Рисунок 6 — Объединённая схема

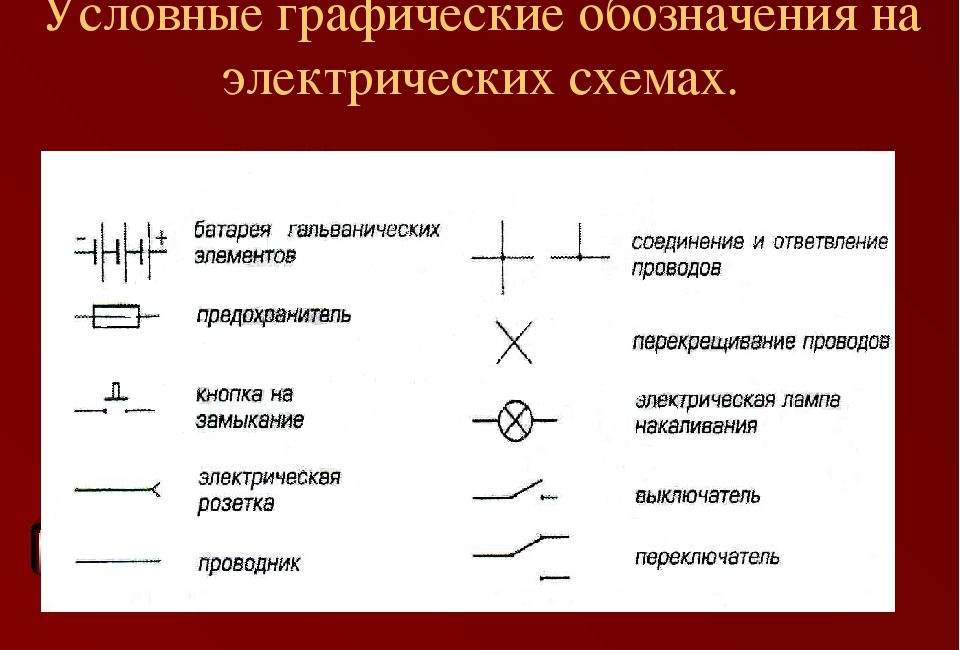

2. Условно-графические обозначения на электрических схемах

Все элементы на схемах изображаются условными графическими обозначениями, начертание и размеры которых установлены в стандартах ЕСКД (ГОСТ 2.721-74 … ГОСТ 2. 796-81).

В схемах, насыщенных условными графическими обозначениями, допускается все обозначения пропорционально уменьшать или увеличивать, при этом расстояние (просвет) между двумя соседними линиями условного графического обозначения должно быть не менее 1,0 мм. Условные графические обозначения элементов, используемых как составные части обозначений других элементов, можно изображать уменьшенными по сравнению с остальными элементами (например, резистор в ромбической антенне).

Расстояние между отдельными условными графическими обозначениями должно быть не менее 2,0 мм.

Изображения элементов вычерчиваются на схемах в положении, установленном соответствующим стандартом, либо повернутыми на угол, кратный 90°, по отношению к этому положению. В отдельных случаях допускается условные графические обозначения поворачивать на угол, кратный 45°, или изображать зеркально развернутыми.

Условные графические обозначения, содержащие буквенные, цифровые можно поворачивать против часовой стрелки только на угол 90° или 45°.

Условные графические обозначения, соотношение размеров которых приведено в соответствующих стандартах на модульной сетке, должны изображаться на схемах в размерах, определяемых по вертикали и горизонтали количеством шагов модульной сетки М.

Рисунок 7 – Модульная сетка

При этом шаг модульной сетки для каждой схемы может быть любым но одинаковым для всех элементов и устройств данной схемы.

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В таблице 1 Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Таблица 1 — Обозначение коробок, щитов, шкафов, пультов

Наименование	Изображение	Наименование	Изображение
Коробка ответвительная		Щиток групповой аварийного освещения
Коробка вводная		Шкаф, панель, пульт, щиток, одностороннего обслуживания
Коробка протяжная, ящик протяжной		Шкаф, панель двустороннего обслуживания
Коробка, ящик с зажимами		Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания ( на примере – из 2х шкафов)
Щиток групповой рабочего освещения		Щит открытый (на примере – из 3х панелей)
Щиток магистральный рабочего освещения		Шкаф, щит, пульт из нескольких панелей двустороннего обслуживания ( на примере – из 3х шкафов)

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Таблица 2 – Обозначение выключателей, переключателей и штепсельных розеток

Наименование		Изображение	Наименование		Изображение
Выключатель. Общее изображение.			Штепсельная розетка. Общее изображение.
Выключатель для открытой установки со степенью защиты от IP20 до IP23:	1- полюсный		Штепсельная розетка открытой  установки со степенью защиты от IP20 до IP23:	2х полюсная
	1- полюсный сдвоенный			2х полюсная сдвоенная
	1- полюсный строенный			2х полюсная с защитным контактом
	2хполюсный			3х полюсная с защитным контактом
	3хполюсный
Выключатель для скрытой установки со степенью защиты от IP20 до IP23:	1- полюсный		Штепсельная розетка для скрытой установки со степенью защиты от IP20 до IP23:	2х полюсная
	1- полюсный сдвоенный			2х полюсная сдвоенная
	1- полюсный строенный			2х полюсная с защитным контактом
	2хполюсный			3х полюсная с защитным контактом
Выключатель для отрытой установки со степенью защиты от IP44 до IP55:	1- полюсный		Штепсельная розетка со степенью защиты от IP44 до IP55:	2х полюсная
	2х полюсный			2х полюсная с защитным контактом
	3х полюсный			3х полюсная с защитным контактом
Переключатель на два направления без нулевого положения со степенью защиты от IP20 до IP23:	1- полюсный		Блоки с выключателями и двухполюсной штепсельной розеткой для открытой установки со степенью защиты IP20 до IP23:	Один выключатель и штепсельная розетка
	2х полюсный			Два выключателя и штепсельная розетка
	3х полюсный			Три выключателя и штепсельная розетка
Переключатель на два направления без нулевого положения со степенью защиты от IP44 до IP55:	1- полюсный		Блоки с выключателями и двухполюсной штепсельной розеткой для скрытой установки со степенью защиты IP20 до IP23:	Один выключатель и штепсельная розетка

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

Таблица 3 – Изображения светильников и прожекторов при совмещенном изображении на плане оборудования и электрических сетей

Наименование	Изображение	Наименование	Изображение
Светильник с лампой накаливания.  Общее изображение		Люстра
Светильник с лампой накаливания на тросе		Прожектор
Светильник с лампой накаливания на стене здания, сооружения для наружного освещения.		Группа прожекторов с направлением оптической оси в одну сторону
Светильник с люминесцентными лампами		Группа прожекторов с направлением оптической оси во все стороны
Светильник с люминесцентными лампами, установленными в линию		Светофор сигнальный(с тремя лампами)
Светильник с люминесцентной лампой на кронштейне  для наружного освещения		Патрон ламповый стенной
Светильник с разрядной лампой высокого давления на кронштейне для наружного освещения		Патрон ламповый: подвесной
Светильник с разрядной лампой высокого давления на опоре для наружного освещения		Патрон ламповый: потолочный

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Таблица 4 – Условно графическое обозначение электрических машин

Наименование	Изображение	Наименование	Изображение
Статор. Обмотка статора. Общее обозначение.		Ротор. Общее обозначение.
Ротор с обмоткой, коллектором и щетками.		Машина электрическая. Общее обозначение.
Машина асинхронная трехфазная с шестью выведенными концами фаз обмотки статора и с короткозамкнутым ротором.		Внутри окружности допускается указывать следующие данные: а) род машины (генератор – Г (G), двигатель – М (М), тахогенератор – ТГ(BR), и др.; б) род тока, число фаз или вид соединения обмоток
Машина асинхронная трехфазная с фазным ротором, обмотка которого соединена в звезду, обмотка статора – в треугольник.		Машина синхронная трехфазная неявнополюсная с обмоткой возбуждения на роторе; обмотка статора соединена в треугольник.
Машина постоянного тока с последовательным возбуждением		Машина постоянного тока с параллельным возбуждением
Машина постоянного тока с независимым возбуждением		Машина постоянного тока со смешанным возбуждением
Машина постоянного тока с возбуждением от постоянных магнитов		Двигатель коллекторный однофазный последовательного возбуждения.

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Таблица 5 — Условно графическое обозначение трансформаторов, автотрансформаторов, дросселей

Наименование	Изображение	Наименование	Изображение
Обмотка трансформатора, автотрансформатора, дросселя и магнитного усилителя.		Трансформатор однофазный с магнитопроводом
Трансформатор однофазный с магнитопроводом трехобмоточный		Автотрансформатор однофазный с магнитопроводом
Трансформатор тока с одной вторичной обмоткой		Дроссель с ферромагнитным магнитопроводом

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

Таблица 6 — Условно графическое обозначение некоторых электроизмерительных приборов

Наименование	Изображение	Наименование	Изображение
Электросчетчик		Датчик температуры
Амперметр		Гальванометр
Вольтметр		Осциллограф

А вот, кстати, полезная для начинающих слесарей — электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Таблица 7 – Линии электрической связи, провода, кабели и шины

Наименование	Изображение	Наименование	Изображение
Линия электрической связи, провод, шина, кабель		Графическое пересечение двух линий связи, электрически не соединенных
Корпус машины, аппарата, прибора		Линии электрической связи с двумя ответвлениями
Заземление

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока.

Таблица 8 – Род тока и напряжения, виды соединения обмоток, формы импульсов

Наименование	Изображение	Наименование	Изображение
Ток постоянный		Ток переменный, трехфазный 50 Гц
Ток переменный		Полярность отрицательная
Ток постоянный и переменный		Полярность положительная

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются эти устройства на электросхемах:

Таблица 9 – Коммутационные устройства и контактные соединения

Наименование	Изображение	Наименование	Изображение
Контакт коммутационного устройства. Общее обозначение:		Контакт концевого выключателя: 1)замыкающий
А) замыкающий Б) размыкающий В) переключающий		2) размыкающий
		Выключатель ручной
Контакт, замыкающий с замедлением, действующим:		Контакт контактного соединения
1) при срабатывании 2) при возврате		1) разъемного соединения 2) сборного соединения 3) неразборного соединения
3) при срабатывании и возврате
Контакт, размыкающий с замедлением, действующий: 1) при срабатывании		Соединение контактное разъемное
2) при возврате 3) при срабатывании и возврате		Переключатель однополюсный многопозиционный
Контакт термореле

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т. д.).

Таблица 10 – Условно графическое обозначение (диоды, резисторы, транзисторы)

Диод
Стабилитрон
Тиристор
Фотодиод
Светодиод
Фоторезистор
Солнечный фотоэлемент
Транзистор
Конденсатор
Дроссель
Сопротивление

В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

1. Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
2. КУ – кнопка управления.
3. КВ – конечный выключатель.
4. КК – командо-контроллер.
5. ПВ – путевой выключатель.
6. ДГ – главный двигатель.
7. ДО – двигатель насоса охлаждения.
8. ДБХ – двигатель быстрых ходов.
9. ДП – двигатель подач.
10. ДШ – двигатель шпинделя.

Помимо этого в маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

Таблица 11 — Буквенные обозначения элементов радиотехнических и электрических схем

Наименование	Обозначение	Наименование	Обозначение
Резистор	R	Телефон	Т
Конденсатор	C	Микрофон	Мк
Катушки индуктивности	L	Громкоговоритель	Гр
Прибор электронный (лампа, трубка)	Л	Звукосниматель (адаптер)	Ад
Трансформатор (автотрансформатор)	Тр	Предохранитель	Пр
Дроссель	Др	Элемент гальванический (батарея)	Б
Выключатель (переключатель)	В	Монтажная плата	П
Кнопка	Кн	Штепсельный разъем	Ш
Пьезоэлемент	Пэ	Прибор полупроводниковый	ПП
Диод	Д	Гнездо	Г
Реле, контактор, пускатель	Р	Элементы разные, электромагнит	Э

3.

Чтение электрических схем

Что значит прочитать схему.

В дальнейшем нам все время придется работать со схемами — читать схемы. А прочитать схему — это значит почерпнуть из нее сведения, необходимые для выполнения определенной работы. Так, например, если нужно рассчитать ток КЗ, то чтение схемы сводится к выборке из нес данных для расчета. В других случаях прочитать схему необходимо, чтобы: понять принцип: действия электроустановки; выяснить назначение того или иного ее элемента; определить, что с чем следует соединить; обнаружить ложную цепь и найти способ ее устранения; проверить, верно ли задан режим работы и т. п. Одним словом, разнообразных задач, которые решаются в результате чтения схем, — много, и задачи эти не только различны, но и разнообразны. Соответственно различны и разнообразны приемы, с помощью которых читают схемы.

К чтению схем нужно подготовиться, т. е. накопить необходимый минимум знаний, точно так же, как перед чтением текста нужно изучить алфавит, правила словообразования и словосочетания. Эти обстоятельства определили способ построения книги.

Что же такое схема? Слово схема употребляют в нескольких значениях.

1. Схема — это конструкторский документ (своеобразный чертеж), в котором составные части изделия — его элементы и связи между ними изображены условно, без соблюдения масштаба. Так, например, элементами электрической схемы являются резисторы, лампы, трансформаторы, двигатели и другие электротехнические изделия. А связями между ними служат проводники.
2. Схемой называют также предмет или набор предметов, например интегральная схема и т. п.
3. Когда говорит: схема работает, схема неисправна, элемент схемы перегревается, то ясно, что речь идет не о чертеже, а о самой электроустановке. Действительно, перегреваться может резистор (элемент схемы), но не его изображение. Одним словом, Электроустановка и ее схема далеко не одно и то же, точно так же как не одно и то же, машина и ее чертеж. В этом пособии под словом схема, как правило, подразумевается не собственно чертеж, а то, что на нем изображено.

Порядок чтения электрических схем и чертежей.

Прежде всего, необходимо ознакомиться с наличными чертежами (или составить оглавление, если его нет) и систематизировать чертежи (если этого не сделано в проекте) по назначению.

Чертежи чередуют в таком порядке, чтобы чтение каждого последующего являлось естественным продолжением чтения предыдущего. Затем уясняют принятую систему обозначений и маркировки.

Если она не отражена на чертежах, то ее выясняют и записывают.

На выбранном чертеже читают все надписи, начиная со штампа, затем примечания, экспликации, пояснения, спецификации и т. д. При чтении экспликации обязательно находят на чертежах аппараты, в ней перечисленные. При чтении спецификации сопоставляют их с экспликациями.

Если на чертеже имеются ссылки на другие чертежи, то нужно найти эти чертежи и разобраться в содержании ссылок. Например, в одну схему входит контакт, принадлежащий аппарату, изображенному на другой схеме. Значит, нужно уяснить, что это за аппарат, для чего служит, в каких условиях работает и т. п.

При чтении чертежей, отражающих электропитание, электрическую защиту, управление, сигнализацию и т. п.:

1. определяют источники электропитания, род тока, величину напряжения и т. п. Если источников несколько или применено несколько напряжений, то уясняют, чем это вызвано,
2. расчленяют схему па простые цени и, рассматривая их сочетание, устанавливают условия действия. Рассматривать всегда начинают с того аппарата, который нас в данном случае интересует. Например, если не работает двигатель, то нужно найти па схеме его цепь и посмотреть, контакты каких аппаратов в нее входят. Затем находят цепи аппаратов, управляющих этими контактами, и т. д.,
3. строят диаграммы взаимодействия, выясняя с их помощью: последовательность работы во времени, согласованность времени действия аппаратов в пределах данного устройства, согласованность времени действия совместно действующих устройств (например, автоматики, защиты, телемеханики, управляемых приводов и т. п.), последствия перерыва электропитания. Для этого поочередно, предполагая отключенными выключатели и автоматы электропитания (предохранители перегоревшие), оценивают возможные последствия, возможность выхода устройства в рабочее положение из любого состояния, в котором оно могло оказаться, например после ревизии,
4. оценивают последствия вероятных неисправностей: не замыкание контактов поочередно по одному, нарушения изоляции относительно земли поочередно для каждого участка,
5. нарушения изоляции между проводами воздушных линий, выходящих за пределы помещений и т. п.,
6. проверяют схему па отсутствие ложных цепей,
7. оценивают надежность электропитания и режим работы оборудования,
8. проверяют выполнение мер, обеспечивающих безопасность.

Единая система конструкторской документации — комплекс государственных стандартов, устанавливающих взаимосвязанные правила и положения по порядку разработки, оформления и обращения конструкторской документации, разрабатываемой и применяемой организациями и предприятиями.

Все элементы на схемах изображаются условными графическими обозначениями, начертание и размеры которых установлены в стандартах ЕСКД (ГОСТ 2.721-74 … ГОСТ 2.796-81).

Схема — это конструкторский документ (своеобразный чертеж), в котором составные части изделия — его элементы и связи между ними изображены условно, без соблюдения масштаба.

По освоению данного раздела обучающийся сможет оформлять и читать электрические схемы и чертежи, что является основой при изучении последующих модулей учебного пособия и использования рабочей документации на производстве.

Просмотров: 5 205

Как читать принципиальные схемы

> Edraw How-To > Как читать принципиальные схемы

Автор: Джеймс Фриман |

Принципиальная схема похожа на карту, которая показывает потоки электричества. Этот учебник покажет вам несколько общих символов и некоторые профессиональные термины, которые помогут вам читать принципиальные схемы.

Обучение чтению электрических схем подобно обучению чтению карт. Электрические схемы показывают, какие электрические компоненты используются и как они соединяются друг с другом. Состоящие электронные символы представляют каждый из используемых компонентов. Символы связаны линиями.

Распознавание терминов электрических схем

Вот некоторые из стандартных и основных терминов принципиальных схем:

• Напряжение: Напряжение – это «напор» или «сила» электричества, обычно измеряется в вольтах (В), а розетки в общежитии работают при напряжении 120 В. Выходные напряжения могут отличаться в других странах.
• Сопротивление: Сопротивление показывает, насколько легко электроны могут проходить через определенный материал, и измеряется в Омах (R или Ω). Ток может двигаться быстрее в проводниках, таких как золото или медь, в этом случае мы говорим, что сопротивление низкое. Движение электронов относительно медленно в изоляторах, таких как пластик, дерево и воздух, в этом случае мы говорим, что сопротивление велико.
• Ток: Ток — это поток электричества или, точнее, поток электронов. Ток измеряется в Амперах (Amps). Протекание тока возможно только при подключении источника напряжения.
• DC (Постоянный ток): DC — это постоянный ток, протекающий в одном направлении. Постоянный ток может течь не только по проводникам, но и по полупроводникам и изоляторам.
• AC (переменный ток): В переменном токе ток чередуется между двумя направлениями в соответствии с определенным периодом, он часто образует синусоидальную волну. Частота переменного тока измеряется в герцах (Гц) и обычно составляет 60 Гц.

Распознавание символов на принципиальных схемах

Когда вы знаете язык или термины принципиальных схем, вы уже на полпути к их чтению. На принципиальных схемах есть много электрических символов, которые используются для обозначения различных электрических компонентов и устройств. Вот обзор наиболее часто используемых символов на принципиальных схемах.

• Резистор: Резистор используется для ограничения величины тока, протекающего через устройство. Обычно обозначается буквой «R».
• Переключатель: Существует несколько типов переключателей. SPST (Singe Pole Single Throw) пропускает ток только при включенном выключателе. SPDT (Single Pole Double Throw) может направлять ток в двух направлениях. DPST (Double Pole Single Throw) используется для изоляции соединений под напряжением и нейтрали в основной электрической линии. Это наиболее часто используемые.
• Конденсатор Конденсатор — это устройство, которое используется для хранения электрической энергии. Обозначается буквой «С».
• Катушка индуктивности : Катушка индуктивности используется для создания магнитного поля при пропускании через провод определенного тока. Обозначается буквой «L».
• Источник: Это может быть батарея или что-то, что обеспечивает электричество.
• логических вентилей: Существует несколько различных типов логических вентилей. Ворота «И», ворота «И-НЕ», ворота «ИЛИ», ворота «НЕ», ворота «ИСКЛЮЧАЮЩЕЕ ИЛИ», ворота «ИСХ-НИ», ворота «НЕ» и т. д.

Как только вы узнаете язык и символы электрических чертежей, вы сможете читать принципиальную схему. Чтобы иметь возможность читать принципиальные схемы, важно иметь в виду базовые знания в этой области. Чем больше вы будете знать языки и рисовать символы электрических конструкций, тем лучше вы будете подготовлены при чтении принципиальных схем.

Загрузите этот замечательный конструктор схем и просмотрите примеры встроенных схем:

Скачать бесплатно Купить сейчас

EdrawMax — это передовой универсальный инструмент для создания профессиональных блок-схем, организационных диаграмм, интеллектуальных карт, сетевых диаграмм, диаграмм UML, планов этажей, электрических схем, научных иллюстраций и многого другого. Просто попробуйте, вам понравится!

Скачать бесплатно Скачать бесплатно Скачать бесплатно Купить сейчас

Советы и рекомендации по чтению электрических схем

5 июля 2019 г.

Эксперты отрасли предлагают свои советы, как извлечь максимальную пользу из электрических схем.

Stefanie Von Rueden

• При просмотре электрической схемы не пытайтесь сфокусироваться сразу на всей странице. Это потрясающе. Положите чистый лист бумаги рядом со схемой подключения и просто нарисуйте простую схему. Сосредоточьтесь на простой части и следите за потоком тока от питания к земле или от земли к источнику питания. Все сложные электрические схемы — это всего лишь набор простых схем, и на них трудно смотреть, если вы не сузитесь до схемы, которую вы делаете. – Джон Ренно, менеджер Центра передового опыта, Isuzu Commercial Trucks
• Распечатайте электрическую схему и используйте маркеры, чтобы проследить цепь. Когда вы используете палец или следите за схемой глазами, легко ошибиться в схеме. Один трюк, который я использую, заключается в том, чтобы распечатать одну и ту же схему соединений дважды. На одном я отслеживаю ток, как он работает, и это показывает мне, какие части схемы мне нужно проверить. Затем на другом я начну раскрашивать то, что было в порядке. Когда я закончу, все, что не выделено, будет подозрительными цепями, которые мне нужно идентифицировать. – Кейт Литтлтон, инструктор и владелец K&D Technical Innovations
• Чтобы правильно прочитать электрическую схему, нужно знать, как работают компоненты системы. Например, если на модуль подается питание, и он посылает сигнал половинного напряжения, а техник этого не знает, он может подумать, что у него проблема, так как он ожидает сигнал 12 В. Следовать диаграммам довольно просто, но использовать их в рамках того, как работает система, — совсем другое дело. Мой лучший совет — не только смотреть на схему, но и понимать, как работают компоненты при использовании. – Брюс Пурки, основатель Purkeys и консультант Auto Meter Products
• Прочтите электрические схемы от отрицательного к положительному и перерисуйте цепь в виде прямой линии. Все схемы одинаковые — напряжение, земля, отдельный компонент и переключатели.
