Какой провод лучше: одножильный или многожильный?
Перейти к списку
Все статьи /
тесли tesli провод эксперт многожильный одножильный инфо какой провод лучше
Провод и кабель состоят из токопроводящей жилы голой или покрытой одним или двумя слоями изоляции. Изоляция выполняется из диэлектрического материала, например, ПВХ, резина, полиэтилен, фторопласт. Жилы изготавливают из алюминия или меди. Также и по структуре жилы бывают:
- Однопроволочные — жёсткие. Состоят из цельного цилиндрического или фасонного (секторного) проводника, иногда их называют монолитными.
- Многопроволочные — мягкие. Состоят из 7 и больше тонких проволок. Точное количество проволок определяется в ТУ на изделие и в ГОСТ 22483-2012, это зависит от площади поперечного сечения ТПЖ и её класса гибкости.
Однопроволочные и многопроволочные провода отличаются классом гибкости.
В общем случае многожильные провода лучше подходят для питания нестационарного или подвижного электрооборудования. При стационарной прокладке их удобно укладывать в кабельных каналах, они легче проходят повороты и изгибы.
Для проводки в доме и прокладке в штробе лучше подходят одножильные кабели. Они выдерживают большие механические нагрузки типа сдавливания и растяжения, да и подвижность при таком способе прокладки совершенно не нужна.
В щитке с автоматами и УЗО соединения легче и лучше проводить однопроволочными изолированными проводами типа ПВ-1. Так они будут жёстко стоять на своих местах, не переломятся при случайных рывках, например, при замене автомата.
В информационных сетях, например, для видеонаблюдения, телефонии, интернета обычно используются специальные кабели с однопроволочной жилой, а для питания этих устройств — многожильные проводники. Либо они питаются прямо по кабелю связи.
Для подвижного оборудования используют шнуры, пример — дрели и другой электроинструмент, утюги, настольные лампы. В утюгах шнур покрыт тканевой оплеткой, для дополнительной защиты от высокой температуры и трения.
Другие статьи
Как управлять освещением в доме
Световые приемы и оборудования, которые помогут повысить качество жизни и улучшить самочувствие.
Светотехника Управление светом Arlight
Все статьи /
Выбираем подсветку для рабочей зоны на кухне
Дополнительное освещение рабочей поверхности на кухне — необходимый элемент, без которого невозможно представить комфортную и функциональную кухню.
Светотехника Подсветка Arlight
Все статьи /
Обзор магнитных трековых систем бренда Arlight
Магнитные системы от Arlight, которые помогут вам воплотить самые яркие идеи.
Arlight Светотехника Трековые светильники
Все статьи /
Новый уровень модульного оборудования – ARMAT IEK
Самая долгожданная новинка последнего года – новая линейка модульного оборудования ARMAT IEK.
IEK ARMAT
Все статьи /
Электроустановочные изделия в интерьере: как подобрать ЭУИ под дизайн помещения
Розетки и выключатели в квартире вполне способны не только гармонично вписаться в любой стиль, но и стать неотъемлемой частью интерьера.
дизайн интерьеров эуи электроустановочные изделия розетки и выключатели в дизайне выбрать розетки и выключатели для квартиры
Все статьи /
Электрощит для квартиры и частного дома: основные отличия
Электрический щит – это в первую очередь защита жизни и здоровья человека от поражения электрическом током, а во вторую защита имущества в виде не только электроприборов, но и дома, жилья в целом.
электрощит сборка электрощита купить электрощит подключение электрощита электрощит для дома электрощит в квартире
Все статьи /
Одножильный или многожильный провод: какой лучше выбрать?
Сравниваем одно- и многожильные провода
Какой провод лучше многожильный или одножильный? Такой вопрос часто возникает перед началом работ по замене проводки. Ответ на него не может быть однозначным, ведь каждый из этих видов проводов создан для своих целей. Поэтому чтобы ответить, давайте разберем достоинства и недостатки каждого из них.
Содержание
- Структура проводов
- Достоинства одно- и многожильных проводов
- Достоинства одножильных проводов
- Достоинства многожильных проводов
- Вывод
Структура проводов
Наш разговор о том, какой провод одножильный или многожильный выбрать, мы начнем с рассмотрения структуры провода.
Это позволит нам более детально разобрать, как он устроен.
Одножильный провод или многожильный: классы гибкости проводов
- Одним из основополагающих нормативных документов в этом вопросе является ГОСТ 22483 – 2012. Он говорит о том, какой должен быть провод по конструкции, устанавливает требования к техническим характеристикам, а также определяет параметры, которые позволяют относить провод к тому или иному виду или подразряду.
- Первое, что стоит упомянуть — это класс гибкости. Он определяет насколько сильно можно изгибать провод, и насколько он стоек к такому виду деформаций. Всего существует 6 классов гибкости.
Таблица номинальных параметров проводов первого класса гибкости
- К первому классу гибкости относятся все однопроволочные провода. Кроме того, к ним относят многопроволочные провода с сечением в 185 мм2 — такие сечения применяются только в промышленности, поэтому мы их рассматривать не будем.
- Второй класс является более гибким. Чтобы достичь этого свойства, провода делают состоящими из нескольких отдельных проволок, скрученных между собой. Таблица 4 ГОСТ 22483 – 2012 определяет их минимальное количество для проводов разного сечения.
Таблица номинальных параметров проводов пятого класса гибкости
- А вот для классов 3 и выше, минимальное число проволок не должно быть меньше, чем для второго класса, и определяющим фактором инструкция называет сечение каждой отдельной проволоки. Таблицы 5, 6, 7, 8 ГОСТ 22483 – 2012 определяют это максимальное сечение каждой отдельной проволоки в проводах разного сечения.
- Дабы лучше понять отличие одножильного провода от многожильного, а также отличия между разрядами гибкости, давайте возьмем конкретный пример. Допустим, у нас имеется провод третьего и пятого класса гибкости, сечением в 1 мм2. Провод третьего класса гибкости будет выполнен из нескольких проволок с диаметром не более 0,43 мм, а провод пятого класса — из проволок с диаметром не более 0,21 мм. Соответственно в проводе пятого класса отдельных проволок будет больше, и их общее число не должно быть меньше 7, что определено для провода второго класса.
Соответственно в проводе пятого класса отдельных проволок будет больше, и их общее число не должно быть меньше 7, что определено для провода второго класса.Таблица номинальных параметров проводов третьего класса гибкости
Обратите внимание! Существуют еще провода круглой, уплотненной и фасонной формы. В данной статье мы их не рассматриваем, так как преимущественно такие изделия встречаются с сечением в 25 мм2 и более. Это уже мощные силовые установки, которые требуют специального расчета.
Многожильный алюминиевый провод
- Сразу отметим, что данное правило распространяется не только на медные провода. Алюминиевые провода так же могут быть гибкими и многопроволочными. Только обычно это провода с сечением в 16 мм2 и более. При этом выше второго класса гибкости алюминиевые провода не встречаются.
Достоинства одно- и многожильных проводов
Разобрав отличие многожильного провода от одножильного, и различия разных многожильных проводов, можно приступать к анализу их преимуществ и недостатков.
И здесь нам следует дать ответ на следующие вопросы: как они отличаются по физическим свойствам, как отличаются по механическим свойствам, и в чем отличие этих проводов в плане монтажа и эксплуатации?
В данном видео подробно рассказывается об одно- и многожильных проводах.
Достоинства одножильных проводов
Начнем с разбора одножильных проводов. Данный вид проводников обычно относят к установочным. То есть к таким проводам, которые после монтажа не следует перемещать, гнуть и подвергать другим видам механических воздействий.
- Одним из главных преимуществ таких проводников является более низкое сопротивление 1 км провода. Например, для медного проводника в 1 мм2 сопротивление должно быть не больше 18,1 ОМ. Для сравнения, такой же проводник, но пятого класса гибкости, может иметь сопротивление до 19,5 Ом. Разница, конечно, не самая существенная, и вполне укладывающаяся в статистическую погрешность, но она есть.
Формула расчета сопротивления проводника
- Объясняется такое расхождение достаточно просто — чем меньше сечение единичного проводника, тем больше сопротивление. В идеале множество проволок в многожильном проводе соединены, и представляют собой единое целое, но все равно есть определенное сопротивление между отдельными проволоками, которое и приводит к большему суммарному сопротивлению провода.
- Следующим аспектом, на который стоит обратить внимание, выбирая многожильный или одножильный провод, является удобство монтажа.
- Если следовать правилам ПУЭ, то нам доступны винтовые, зажимные, сварочные, прессовочные и соединения методом пайки. Давайте рассмотрим каждый из них.
Обратите внимание! Наш дальнейший анализ соединений мы проводим для медного провода. Ведь, согласно ПУЭ с 2001 года, в жилых помещениях допускается применять только медный провод.
А наш выбор, что лучше, мы приводим именно для проводов небольшого сечения.На фото винтовые клеммы | Соединение при помощи винтовых клемм или винтов выполнить при помощи одножильного соединения проще. Винты не могут пережать проводник и уменьшить его сечение, а отдельные проволоки не вылезут из места контактного соединения. |
Клеммы WAGO | Если для соединения используются столь популярные сейчас зажимные клеммы WAGO, то одножильный провод подойдет идеально. А вот с многожильным могут возникнуть проблемы, но только при использовании клемм, отличных от представленной на картинке. |
Сварка проводов | Сварку одножильных проводов, также выполнить несложно. Хотя это вовсе не говорит о том, что многожильные провода нельзя сваривать. Просто проводники, особенно высокого класса гибкости, при сварке можно повредить, или оборвать у них часть проволок, что не скажется положительно на качестве такого соединения. |
Соединение проводов методом прессовки | Если выполнять соединение прессовкой, то можно использовать провод многожильный или одножильный. В то же время, если вы выполняете прессовку без специального инструмента, то выполнить качественную прессовку одножильного провода большого сечения немного сложнее. |
Соединение проводов методом пайки | Ну, и последним вариантом является пайка. Данный вид соединения обычно применяется для проводников небольшого сечения. Тут значительно проще работать с многожильными проводниками, так как место монтажа и прокладки провода обычно сильно ограничено и провод для этого приходится сильно изгибать. |

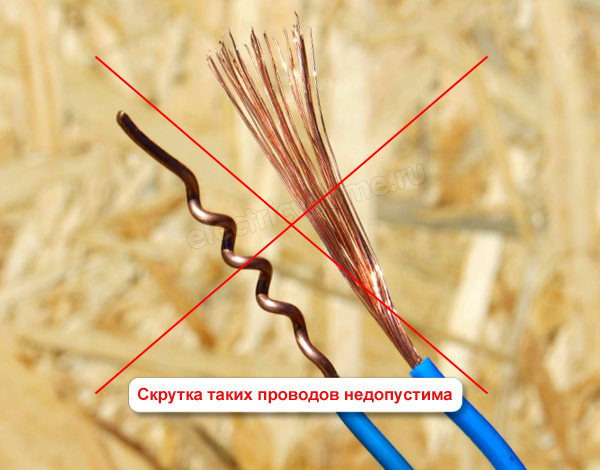

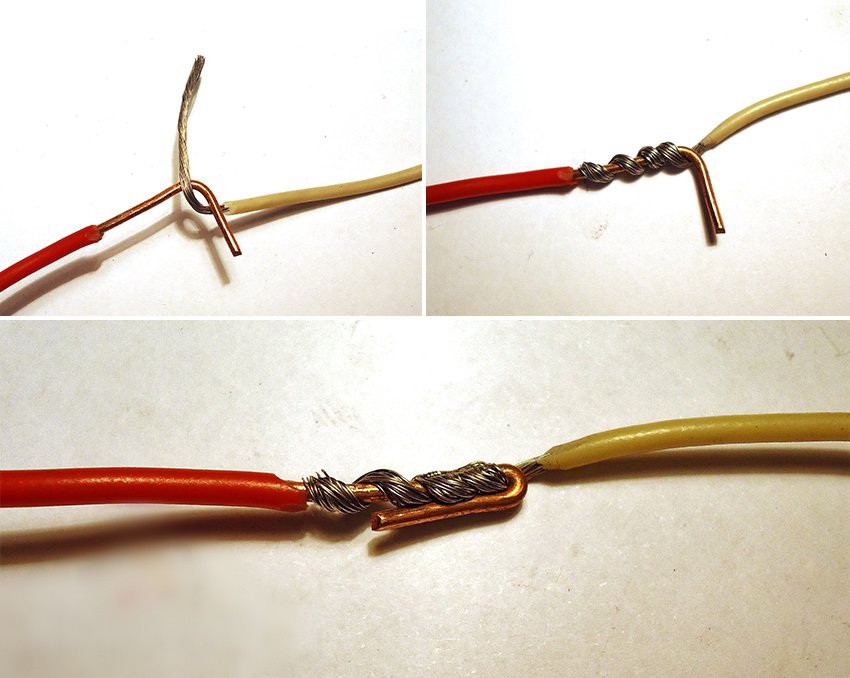

Читайте также: Как соединить многожильный и одножильный провод.
Последним преимуществом одножильного провода является его цена. Она обычно немного ниже, хотя в некоторых случаях эта разница может быть многократной.
Достоинства многожильных проводов
Прочитав первую часть нашего текста, у вас может сложиться впечатление, что выбирать какой провод лучше одножильный или многожильный, вообще не стоит, ведь выбор в пользу одножильного изделия очевиден.
Но это не совсем так.
И сейчас мы попробуем объяснить почему:
- Самым главным преимуществом многожильного провода является его гибкость. Это особенно актуально для проводов большого сечения в 10, 16 и более мм2. Конечно такие провода практически не применяются на бытовом уровне, но иногда могут потребоваться и они.
Радиус изгиба провода
- Такой провод удобнее монтировать и в случае необходимости его можно переместить, как на видео. При этом не стоит забывать о том, что даже самый гибкий провод имеет допустимый радиус изгиба. Обычно он колеблется от 5 до 10 диаметров провода и, отчасти, зависит от типа изоляции.
Обратите внимание! Для переносных электроустановок может применяться только гибкий провод. Раньше для этого класса, особенно гибких проводов, даже существовало специально обозначение – шнур. Но на данный момент от него отказались.
Наконечники для многожильного провода
- Что касается коммутации проводов, то все достоинства и недостатки мы уже описали выше. В пользу многожильных проводников можно добавить только то, что сейчас существуют специальные латунные наконечники, стоимость которых невелика. Смонтировать их вы сможете своими руками без дополнительного инструмента.
В пользу многожильных проводников можно добавить только то, что сейчас существуют специальные латунные наконечники, стоимость которых невелика. Смонтировать их вы сможете своими руками без дополнительного инструмента.Применение наконечников с клеммами WAGO
- Они применяются для соединения многожильного провода с винтовыми клеммами или могут быть использованы после специальной прессовки для клемм WAGO. Их применение полностью нивелирует все преимущества одножильного провода для этих типов соединений.
Вывод
Выбирая многожильный провод или одножильный, помните, что для каждого из них есть более предпочтительная сфера применения. Если вы монтируете скрытую проводку в стене, то вам, очевидно, дешевле будет остановить свой выбор на одножильном проводнике.
Если же вы монтируете временную электроустановку, то многожильное изделие будет гораздо практичнее. Если провод не планируется перемещать после монтажа – выбирайте одножильный, а в тех местах, где возможно изменение схем прокладки, лучше отдать предпочтение его многожильному собрату.
по сравнению со сплошным проводом в электрических приложениях Комментарии отключены на многожильный провод против сплошного провода в электрических приложениях
Одножильные и многожильные провода часто используются в электрическом оборудовании, таком как кабельные сборки и жгуты проводов. Одножильные провода состоят из сплошного сердечника, тогда как многожильные провода состоят из нескольких более тонких проводов, скрученных в пучок. Каждый из них имеет свои преимущества, и правильный выбор для приложения зависит от конкретных деталей проекта. Некоторые из факторов, которые могут повлиять на выбор между многожильным и одножильным проводом, включают:
- Амперная нагрузка
- Вариант использования
- Затраты
- Тип металла
- Калибр провода
Более подробная информация о различиях между двумя типами проводов облегчит выбор наилучшего варианта для ваших нужд.
Следующая информация должна помочь в процессе выбора.
Эти тонкие пучки проводов обжаты и изолированы непроводящими материалами. Многожильный провод является более гибким, что делает его идеальным для соединения электронных компонентов в ограниченном пространстве или для скручивания и изгиба, чтобы соответствовать сложной геометрии. Многожильный провод более гибкий и податливый, чем сплошной провод, и он не расколется и не порвется. Он часто используется для внутренних применений, таких как электронные устройства, печатные платы и провода динамиков.
Что такое сплошная проволока? Провод со сплошным металлическим сердечником намного тяжелее и толще, чем многожильный провод. Он идеально подходит для использования на открытом воздухе, где требуется большая долговечность и более высокие токи. Этот прочный недорогой провод устойчив к погодным условиям, экстремальным условиям окружающей среды и частому перемещению.
Он часто используется для передачи больших токов в строительной инфраструктуре, системах управления транспортными средствами и различных наружных применениях.
Сравнение многожильного и одножильного проводов включает изучение преимуществ и недостатков двух очень разных типов проводов. Сравнение сужает выбор на основе того, как конкретные характеристики проводов соотносятся с их предполагаемым использованием и требованиями проекта. Сначала вы должны определить требования вашего приложения к устойчивости к атмосферным воздействиям, гибкости и устойчивости к расщеплению или разрыву. Затем выберите провод, который наиболее точно соответствует этим потребностям.
Некоторые ключевые отличия многожильных и одножильных медных проводов включают:
- Токоемкость многожильных и одножильных проводов . Сплошной провод толще, что означает меньшую площадь рассеивания. Более тонкие провода в многожильных проводах содержат воздушные зазоры и большую площадь поверхности с отдельными жилами, что приводит к большему рассеянию. При выборе между одножильным или многожильным проводом для домашней электропроводки одножильный провод обеспечивает более высокую допустимую нагрузку по току.
- Маршрутизация . Многожильные провода обладают превосходной гибкостью и изгибаемостью, благодаря чему их легче прокладывать вокруг препятствий, чем сплошные провода.
- Гибкость . Многожильные провода более гибкие и могут выдерживать большую вибрацию и изгибаться, не ломаясь. Одножильные провода могут требовать более частой замены, чем многожильные провода, в приложениях со значительным движением или вибрациями.
- Стоимость . Себестоимость производства одножильного провода намного ниже, чем многожильного, что делает одножильный провод более доступным выбором.
- Простота изготовления . Одножильный характер сплошной проволоки значительно упрощает ее изготовление. Многожильные провода требуют более сложных производственных процессов для скручивания более тонких проводов вместе.
- Расстояние . Для более длинных цепей лучше использовать одножильные провода, поскольку они имеют меньшее рассеивание тока. Многожильный провод хорошо работает на более коротких расстояниях.
- Превосходство. Когда речь заходит о многожильном или одножильном проводе, однозначного выбора нет. Каждый вариант предлагает определенные преимущества в конкретных ситуациях.
При выборе между одножильным или многожильным проводом для домашней электропроводки одножильный провод обеспечивает более высокую допустимую нагрузку по току.
Consolidated Electronic Wire & Cable уже более 100 лет является ведущим производителем высококачественных стандартных и нестандартных электронных проводов, формованных кабельных сборок, жгутов проводов, кабелей и шнуров питания. Наше долголетие обусловлено нашей универсальностью, адаптируемостью и стремлением к постоянному совершенствованию процессов и продуктов. Наши многочисленные отраслевые сертификаты являются свидетельством нашей приверженности качеству и инновациям, в том числе:
- ИСО 9001
- RoHS
- Маркировка CE
- НЭК
- UL
- CSA
- VDE
- ЛФ
- Мил-спецификация
Сотрудничая с нами, вы получите полный опыт всей нашей команды, чтобы обеспечить успех вашего проекта.
Для получения дополнительной информации о наших возможностях и продуктовых линейках, свяжитесь с нами или отправьте запрос на расценки сегодня.
Одножильный и многожильный кабель — плюсы и минусы каждого — FireFold
Если вы сомневаетесь, следует ли использовать одножильный или многожильный кабель, вы не одиноки. Люди во всем мире борются с этим решением, и нет четких ответов. Лучший вариант для вас зависит от нюансов вашей конкретной ситуации. Давайте посмотрим на различия между двумя типами кабелей и рассмотрим случаи, когда один будет работать лучше, чем другой.
Одножильный и многожильный кабель: основы
Одножильный кабель состоит из одной жилы или сердечника провода с изоляцией из непроводящего материала. Этот тип кабеля используется для домашней электропроводки, разводки макетных плат и других ситуаций, когда провода не требуется постоянно изгибать. Многожильный кабель состоит из набора проводов малого сечения, которые изолированы и обжаты непроводящими материалами.
Этот тип кабелей обычно используется в ситуациях, когда провод должен быть проложен в ограниченном пространстве. Он также используется в местах со значительными изгибами или вибрациями. Примеры включают провода громкоговорителей, кабели для наушников и кабели для устройств.
Ситуации, в которых идеально подходят многожильные кабели
Те, кому требуются кабели для сложных целей, таких как печатные платы или электронные устройства, предпочтут многожильные провода, поскольку они останутся неповрежденными и защищенными, даже если они будут скручены или согнуты при соединении электрических компонентов.
Ситуации, в которых идеальны сплошные кабели
Те, кто работает на открытом воздухе или использует тяжелые условия эксплуатации, могут подвергать кабели воздействию коррозионных частиц, неустойчивых движений и суровых погодных условий. Твердые кабели лучше всего подходят для таких ситуаций.
Приобретайте кабели в магазине FireFold
Преимущества цельных кабелей
Часто предпочтение отдается сплошным кабелям, потому что они обычно более доступны по цене, чем многожильные, из-за более дешевых производственных затрат.
Эти кабели просты, но достаточно прочны. В виде отдельных толстых жил кабеля они достаточно устойчивы к угрозам и очень просты в изготовлении. Сплошные кабели также имеют гораздо более компактный диаметр по сравнению с многожильными кабелями. Тем не менее, этот уменьшенный размер не снижает токопроводящей способности цельных кабелей. Добавьте к этому тот факт, что цельные кабели не так подвержены поломкам в результате коррозии, и легко понять, почему они пользуются таким большим уважением.
Недостатки сплошных кабелей
Несмотря на то, что сплошные кабели имеют множество похвальных характеристик, у них также есть несколько недостатков. Одна из основных проблем с твердыми кабелями заключается в том, что они обычно продаются только небольшого сечения. Кроме того, при постоянном изгибании или вибрации кабель может в конечном итоге изнашиваться и ломаться, что приводит к необходимости замены. Следовательно, сплошные кабели не оптимальны для таких приложений, как робототехника или транспортные средства, требующие значительного количества движений.
Если кабель должен быть согнут в неудобную форму, твердый кабель не будет обладать достаточной гибкостью и прочностью, чтобы оставаться полностью неповрежденным.
Преимущества многожильных кабелей
Многожильные кабели легче прокладывать по сравнению с цельными кабелями. Они также чрезвычайно гибки. Многожильные кабели могут выдерживать невероятное количество вибраций и изгибов, не утомляясь и в конечном итоге не ломаясь. В результате вам не придется заменять многожильные кабели так часто, как это необходимо, на цельные кабели.
Недостатки многожильных кабелей
Многожильные кабели далеки от совершенства. Их диаметр довольно большой, но они обеспечивают такую же несущую способность, как и цельные кабели. Они также дороже, так как затраты на их производство значительно выше, чем у цельных кабелей. Эти затраты выше из-за сложного производственного процесса, необходимого для разработки этих замысловатых проводов.
