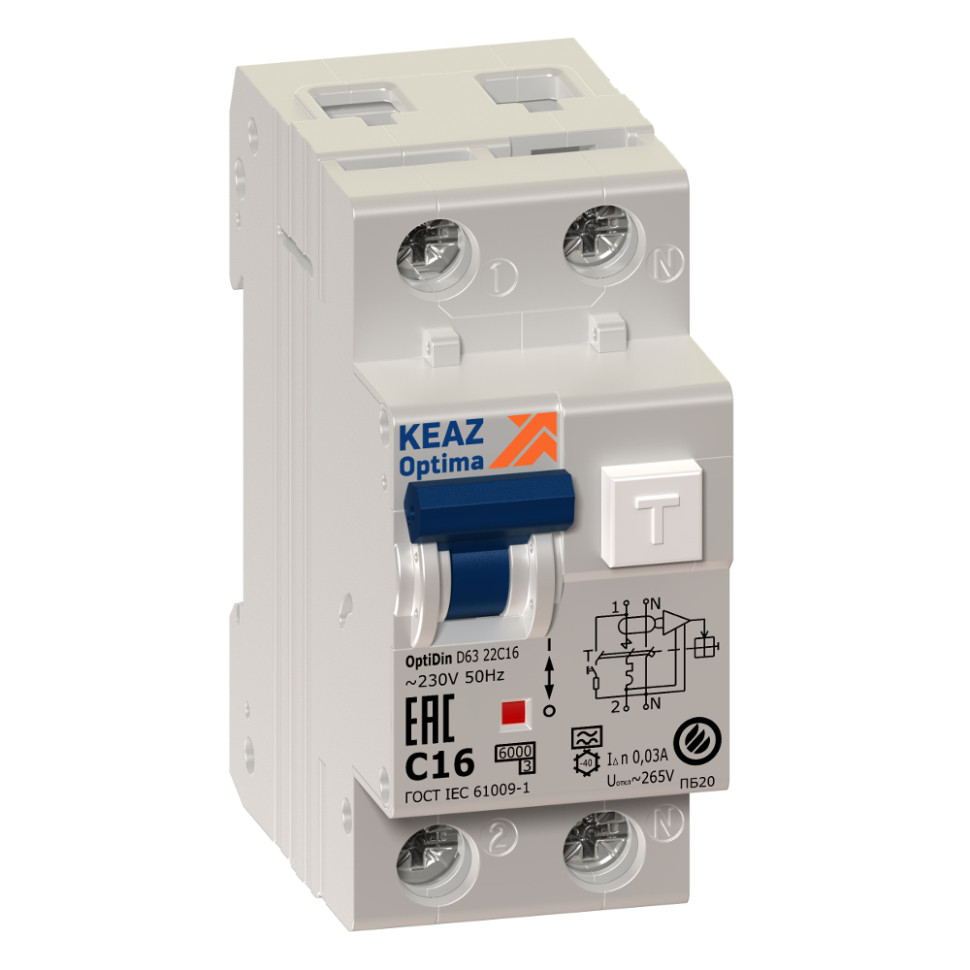

Что такое дифавтомат в электрике: принцип работы, характеристики, схемы подключения

принцип работы, характеристики, схемы подключения

В распределительных щитах, устанавливаемых на входе внутренней электросети дома или квартиры, практикуется использовать автоматические выключатели (АВ) и устройства защитного отключения (УЗО). Первые срабатывают при перегрузке и КЗ, вторые обеспечивают защиту от поражения электротоком.  Можно заменить такие два устройства одним дифавтоматом. Давайте рассмотрим принцип работы этого электроаппарата, его основные характеристики и назначение.

Принцип работы дифавтоматов АВВ

На лицевой стороне электроаппарата имеется схема его устройства (см. рис. 1). На ней видно, что помимо электромагнитной и тепловой защиты, у прибора также имеется дифференциальный трансформатор тока (ДТТ). С его помощью при возникновении утечки (например, при пробое на корпус) производится отключение электролинии.

Рисунок 1. Схема устройства дифавтомата АВВ и его размеры

Обозначения:

1. Электромагнитный и тепловой расцепитель;
2. ДТТ.

Принцип работы ДДТ продемонстрирован на рисунке 2.

Рис 2. Принцип действия выключателя дифференциального тока

Обозначения:

• А – дифтрансформатор;
• В – пороговое устройство;
• С – исполнительное устройство;
• D – кнопка включения цепи тестирования;
• E – контакты силового выключателя;
• F – контакт для отключения цепи тестирования;
• Rt – сопротивление тестовой цепи;
• 1, 2 и N – клеммы дифатомата.

При нормальном режиме работы устройства через первичные обмотки  ДТТ протекают встречные токи i₁ и i₂, с равным абсолютным значением.  Соответственно, величина их векторной суммы будет равна нулю. При таком условии возникшие в сердечнике магнитные потоки будут направлены навстречу друг к другу и взаимно компенсироваться, то есть их суммарное значение также будет равно нулю. Следовательно, подключенный к вторичной обмотке расцепитель не инициируется, и автомат остается включенным.

В аварийном режиме по одной из первичных обмоток дополнительно будет протекать ток, возникший в результате замыкания на землю. При таком условии значение векторной суммы токов будет больше нуля, соответственно, общий магнитный поток также будет положительным. Это вызовет появление тока во вторичной обмотке ТТ, что приведет к срабатыванию механизма расцепителя, который отключит внешнюю электрическую цепь.

Характеристики дифференциальных автоматических выключателей ABB

Как правило, основные параметры дифференциального защитного устройства указываются на его лицевой стороне, перечислим их:

• Величина номинального тока (указывается в амперах) и категория время-токовой характеристики (в быту используется «С»). В соответствии со стандартом, аппараты могут быть: С6, С10, С16, С25, С32, С50, С65 и С100. Номинал тока и категория (отмечены красным кругом)
• Указание величины отключающего дифференциального тока, стандартные значения: 10, 30, 100, 300 и 500 мА. Ток утечки
• Рабочее напряжение на некоторых моделях может не указываться. Как правило, это 220 В у двухполюсных моделей и 380 В у четырехполюсных.
• На лицевой панели маркируется, к какому классу относится дифзащита «А» или «АС». В первом случае она может отслеживать переменный и постоянный ток утечки, во втором -только переменный. Параметр приводится в виде соответствующего графического символа.
• Указание номинальной отключающей способности, то есть максимально допустимого тока КЗ, который сможет отключить электрический аппарат, не потеряв работоспособность. Стандартные параметры: 3000 А, 4500 А, 6000 А и 10000 А.
• Категория токоограничения, характеризует скорость срабатывания устройства. У первой категории это 2,5-6 мс, второй – 6-10 мс и третьей – более 10 мс.

А) тип дифзащиты; В) номинальная отключающая способность; С) класс токоограничения

Назначение дифавтоматов АВВ

Основная задача этих устройств — обеспечить защиту от поражения электротоком при контакте с токоведущими элементами оборудования или пробое на корпус. Помимо этого, аппараты отключают нагрузку в случае КЗ или превышения номинального тока (при перегрузке).

Существует ряд бытовых приборов, которые в обязательном порядке должны подключаться через УЗО (например, стиральные машинки и бойлеры). Но такие устройства не обеспечивают защиту от КЗ и перегрузки, поэтому их используют совместно с обычными АВ, что ведет к повышенному расходу свободного места в распределительном щитке.

Поскольку дифавтомат объединяет в себе функции УЗО и АВ, то можно заменить эти два устройства одним. Это позволяет использовать щит на меньшее количество юнитов, который будет более компактным.

Схемы подключения

Рассмотрим несколько типовых схем подключения дифавтоматов. Начнем с варианта, где используется один общий электроаппарат.

Схема щита с одним общим дифавтоматом

Подключение по приведенной схеме имеет свои сильные и слабые стороны. Этот вариант наиболее экономный в финансовом плане и позволяет собрать щит с минимальным количеством модулей. Слабая сторона заключается в том, что такая компоновка не позволяет определить, в какой линии происходит утечка тока, вызвавшая срабатывание защиты.

Второй вариант предполагает установку АВДТ на каждую линию, где требуется максимальный уровень безопасности (например, для стиральной машины).

Установка АВДТ на отдельные линии

Преимущества такого решения очевидны – при возникновении нештатной ситуации обесточивается только проблемная линия. Что касается недостатков, то к ним можно отнести высокую стоимость реализации проекта (АВДТ стоит дороже связки УЗО и АВ), а также увеличение задействованных модулей в щите.

Наибольший уровень безопасности обеспечивает селективная схема включения, при которой АВДТ устанавливается на общий ввод и на каждую линию. Чтобы обеспечить селективность, в качестве общего устройства должен использоваться электроаппарат с более высоким параметром тока утечки (например, 100 мА) или имеющий метку «S». Это обозначение наносится на приборы, у которых имеется задержка времени срабатывания.

Обозначение селективного дифавтомата

Правила подключения и установки

Выполняя подключение АВДТ, следует руководствоваться тремя основным правилами:

• Верхние клеммы устройства (1 и N) являются входом, нижние(2 и N) — выходом на нагрузку. Обратное подключение может привести к потере аппаратом работоспособности.
• Необходимо соблюдать полярность. Ноль должен подводиться к верхней клемме, с пометкой «N», а фаза подключается к контакту «1». Как правило, модуль с функциями АВ устанавливается только на фазу, следовательно, при неправильном подключении не будет работать защита от КЗ и перегрузки.
• Нельзя соединять между собой нулевые выходы (распространенная ошибка начинающего электрика), поскольку это вызовет срабатывание защитного устройства. То есть, к клеммам «2» и «N», находящимся в нижней части аппарата, подключается только соответствующая линия электропроводки.

Не рекомендуется устанавливать АВДТ в перевернутом положении, поскольку это может внести путаницу в схему распределительного щита.

После установки нужно проверить работоспособность устройства, делается это путем нажатия кнопки «Тест». Если прибор рабочий, произойдет срабатывание. Такое тестирование рекомендуется проводить раз в месяц.

Теперь вы владеете всей информацией, позволяющей получит ответ на вопрос «диф автомат АВВ – что это такое?». Осталось только дать советы, как подбирать эти устройства.

Как выбрать дифавтомат АВВ?

АВДТ компании АВВ или продукция других производителей подбирается по следующему алгоритму:

• В первую очередь необходимо определиться с количеством полюсов. Для однофазной сети используются двухполюсные аппараты, трехфазной – четырехполюсные. Как правило, первые — двух модульные, вторые занимают место четырех модулей.
• Осуществляем выбор рабочего напряжения. Как правило, с этим проблем не возникает, двухполюсные аппараты рассчитаны на 220 В, четырехполюсные — на 380 В. Но возможны нюансы, поэтому рекомендуем проверить указанное на приборе значение.
• Выбираем время-токовую характеристику (в быту используется категория «С») и параметры номинального тока. Например, для линий освещения можно использовать автоматы С10, для подключения групп розеток – С25, для общего прибора на несколько линий: С50, С65 и С100.
  Если предполагается селективная схема, то выбираем устройство с пометкой «S».
• Осуществляем подбор чувствительности тока утечки. Для осветительных сетей будет достаточно 10 мА, на группы розеток – 30 мА. У общего электроавтомата этот показатель должен быть в пределах 100-300 мА.
• Выбираем класс дифзащиты. В быту используется много оборудования, оснащенного преобразователями напряжения (например, компьютерная техника). Поэтому эффективную защиту смогут обеспечить только АВДТ с дифзащитой класса «А», отслеживающие как переменные, так и постоянные токи утечки.
• Проверяем наличие в автомате встроенной защиты сети от обрыва нуля. Это очень важный момент, поскольку, если произойдет такой обрыв, то АДВТ «не выбивает» при образовании цепи между фазным проводом и заземлением.

Список использованной литературы

• Нейман Л.Р., Демирчян К.С. «Теоретические основы электротехники» 1981
• Буль Б.К. «Основы теории электрических аппаратов» 1970
• Е. Д. Тельманова «Электрические и электронные аппараты» 2010
• Розанов Ю.К. «Основы силовой электроники» 1992

Виды дифавтоматов – в чем отличие между ними, и какие встречаются

В настоящее время выпускают огромное количество видов дифавтоматов на любой вкус. Чтобы выбрать среди них оптимальный вариант для конкретной электросети, нужно иметь представление об их классификации по функциональным возможностям. Это значительно облегчит выбор устройства. Пропустив их через сито нескольких наиболее важных характеристик, можно сильно сократить список подходящих приборов.

По типу сети и току утечки

Дифференциальные автоматы по типу контролируемой электрической сети делятся на однофазные напряжением 220 В и трехфазные с линейным напряжением 380 В, соответственно, разделяются на двухполюсников для однофазных и четырехполюсников для трехфазных сетей.

В зависимости от тока утечки, возникающего в контролируемой сети, дифавтоматы, как и УЗО, подразделяются на следующие категории.

Тип АС. Дифференциальный автомат этого вида реагирует на синусоидальный переменный ток утечки, который может появиться мгновенно или нарастать постепенно.

При превышении порогового значения тока отключения он срабатывает, разрывая защищаемую линию. На корпусе дифавтомата должно быть обозначение АС или символ переменного тока в рамке.

Тип А. Отличие устройства этой категории от первого типа состоит в том, что оно реагируют на мгновенное возникновение или постепенное увеличение переменного и постоянного (пульсирующего) тока утечки. При достижении значения уставки, дифавтомат срабатывает.

На его корпусе должно быть изображение буквы А или символа синусоиды и пульсирующего тока в рамке. Различия сказываются на цене. Эти дифавтоматы значительно дороже устройств первого типа из-за необходимости дополнительного контроля, пульсирующих токов.

Они имеют наибольшее распространение и рекомендуются в большинстве случаев. Это связано с большим количеством бытовой техники имеющей именно такого рода токи утечки. Некоторые производители прямо указывают на этот тип защитных приборов, для своих устройств.

Тип В. Дифавтоматы этого вида срабатывают при наличии переменного, постоянного или выпрямленного тока утечки. Независимо от того, как происходит превышение порогового значения, мгновенно или постепенно. Обычно используется на промышленных объектах.

На корпусе указываются символы постоянного, переменного и пульсирующего токов в рамке, как и в УЗО (кстати, на западе из принято называть дифреле).

В европейских странах тип АС практически не применяется. В России допускается применение всех типов устройств.

По току мгновенного расцепления

По время-токовой характеристике дифавтоматы, также как и автоматические выключатели делятся на несколько классов. Каждая категория указывает, во сколько раз ток мгновенного расцепления должен быть больше номинального, чтобы прибор сработал. По российскому ГОСТ Р 50345-99 этих категорий три:

1. вид В. Приборы этой категории мгновенно срабатывают при превышении контролируемого тока в 3-5 раз по сравнению с номинальным током;
2. вид С. Устройство с таким обозначением срабатывает в случае превышения номинального тока в 5-10 раз;
3. вид D. Дифференциальный автомат относящийся к данному классу среагирует при токах превышения номинала в 10-20 раз.

На корпусах устройств буквы с обозначением вида электромагнитного расцепителя по току мгновенного расцепления стоят перед цифрами обозначающими значение номинального тока. То есть, если на приборе написано С16, значит номинальный ток равен 16 А, а мгновенного расцепления 80-160 А.

В европейском союзе имеются приборы дополнительного типа А. В устройствах данного вида ток мгновенного срабатывания в 2-3 раза больше номинального тока.

Есть еще несколько типов (K, Z), которые установили сами производители. Здесь уже лучше обратиться к инструкции по эксплуатации на данный тип устройства, возможно, это будет именно тот прибор, который Вам нужен.

По времени срабатывания

По задержке времени срабатывания дифавтоматы бывают селективные и мгновенного действия. Первые обычно устанавливаются на вводе электрощита. Их основная функция – защита от пожара при нарушениях изоляции электропроводки.

Имеют значения отключающего тока 100 мА, 300 мА, 500 мА. Время задержки отключения составляет 0,15-0,5 секунды. Дифавтоматы мгновенного действия имеют значения отключающего тока в пределах 6-30 мА. Срабатывание происходит за сотые доли секунды, быстродействующие реагируют через тысячные доли.

Номинальная отключающая способность

По номиналу отключения дифавтоматы, также как и автоматические выключатели делятся на несколько видов. На корпусе устройства в прямоугольнике стоит число 3000, 4500, 6000 или 10000. Оно указывает, какой ток короткого замыкания в амперах выдержит дифавтомат без нарушения работоспособности при дальнейшем применении.

Приборы с максимальным значением применяют в производственных помещениях, мастерских. Устройства со значением 6000 А обычно используют в зданиях с новой электропроводкой, способной кратковременно выдержать большие токи.

В сельской местности обычно применяют приборы со значением 4500 А, там проводка похуже и линии электроснабжения послабее.

По токоограничению

Как бы быстро ни срабатывали расцепители, но это происходит за какое-то конечное время. Механическое размыкание контактов приводит к возникновению электрической дуги, пока расстояние между контактами не станет настолько большим, что дуга уже не сможет формироваться.

Класс токоограничения показывает, за какой интервал времени происходит размыкание контактов с момента начала размыкания и до гашения дуги.

Этот параметр очень важен для длительного и безопасного функционирования электропроводки. Чем меньше время размыкания, тем меньше страдают провода электросети от токов короткого замыкания.

Смысл токоограничения дифавтомата заключается в отключении защищаемой линии раньше, чем короткое замыкание наберет полную силу. Здесь он работает, как автоматический выключатель. Это позволяет защитить изоляцию от чрезмерного нагрева проводов и возгорания.

Выделяют 3 класса:

• устройства 1 класса имеют время гашения дуги в дугогасительгой камере более 10 мс;
• приборы 2 класса осуществляют гашение электрической дуги за 6-10 мс;
• устройства 3 класса токоограничения производят это за 2,5-6 мс.

Чтобы определить класс, надо взглянуть на переднюю панель корпуса дифавтомата. Он виден в прямоугольной рамке под значением номинальной отключающей способности. Первый класс никак не обозначают.

Другие различия

Дифавтоматы различаются и по климатическому исполнению. На передней панели устройства внутри изображения снежинки указывается нижняя рабочая температура. Приборы подразделяются и по номинальной частоте контролируемой сети. Разновидности дифавтоматов на этом не заканчиваются.

Ко всему прочему дифференциальный автомат подразделяется на два вида: электронный и электромеханический. Первые компактнее, но имеют один недостаток, при отсутствии питающего напряжения на электронной плате они не работают. Это может произойти при обрыве нулевого провода.

В этот момент происходит перераспределение токов и необходимо срочно отключить электросеть, но электронный дифавтомат не поможет. Здесь справятся только второй (электромеханический) тип устройства, который не нуждается в дополнительном питании, чем отличается от первых, ему достаточно токов утечки.

Чисто внешне приборы отличить очень трудно. Самый простой способ использовать батарейку типа «Крона». При подключении к устройству в обход дифференциального трансформатора, электромеханический дифавтомат должен сработать, а электронный нет.

Стоит ли выбирать

Разобравшись с классификацией дифавтоматов по различным характеристикам, можно приступать к выбору необходимого для данной цепи устройства. Но на этом выбор прибора не заканчивается.

Теперь важно понять, а нужен ли автоматический выключатель дифференциального тока вообще, а может, стоит заменить его на два различных прибора: автоматический выключатель и устройство защитного отключения.

Этот вопрос возникает у многих специалистов. На первый взгляд применение дифавтомата несет только благо: экономится место в электрическом щите, упрощается монтаж. Но есть и несколько моментов заставляющих задуматься перед выбором.

Первое, цена дифавтомата больше стоимости автоматического выключателя и устройства защитного отключения. Это справедливо, если сравнивать приборы одного производителя.

Второй момент связан с тем, что при срабатывании дифавтомата невозможно понять причину отключения. Было ли это короткое замыкание или пробой изоляции. Соответственно и дальнейшие действия тоже становятся неясными.

И третье, все когда-нибудь выходит из строя. В случае с дифавтоматом, придется менять весь прибор. В случае с двумя устройствами, достаточно заменить один.

Кстати, чем сложнее устройство, тем менее оно надежно. Только учтя все преимущества и недостатки, можно сделать правильный выбор.

Чем отличается Узо от Дифавтомата

Большинству потребителей, абсолютно все равно, что перед ними: УЗО (устройство защитного отключения) или дифатомат (дифференциальный автомат). Но при разработке проектов электросети частных домов или квартир, данный вопрос имеет определенное значение.

Вообще проблемы, которые возникают у наших граждан с организацией защиты собственного жилья, в плане электробезопасности, значительные. Да что говорить, если до сих пор во многих отдаленных районах такие вещи, как «жучки» в пробках, являются нормой жизни?

Недавно один мой знакомый обратился ко мне с вопросом, а что стоит в моем щитке УЗО или дифавтомат. Как их отличить. Поскольку проблема, на профессиональный взгляд, стоит очень остро, предлагаем вам небольшой ликбез на данную тему, в том числе и электрикам, особенно молодым.

Эти знания позволят точно понять, что же у вас «живет» в распределительном щите: УЗО или дифавтомат, зачем его туда помещать и насколько это поможет, или отчего спасет в будущем?

Опытного электрика, у которого не одно короткое замыкание за плечами, такие вопросы могут даже обидеть! Однако, среди молодежи, мало уделяется внимания теории, хотя потребители задают подобные вопросы постоянно. И сейчас я расскажу несколько вариантов чем отличается УЗО от дифавтомата.

Отличие узо от дифференциального автомата по функциональному предназначению

Если посмотреть на УЗО и дифавтомат, то по внешнему виду эти два устройства очень похожи между собой, но функции, которые они выполняют разные. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает, если в сети, к которой оно подключено, появляется дифференциальный ток — ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того при появлении тока утечки в электропроводке изоляция будет греться, что может привести к возгоранию и пожару.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром. Более подробно как работает это устройство, смотрите в статье принцип работы УЗО.

Теперь посмотрим на дифференциальный автомат. Это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

Теперь основной момент, где все начинают путаться: запомните, что УЗО в отличии от дифавтомата не защищает сеть от перегрузки и короткого замыкания. А большинство потребителей думают, что устанавливая УЗО, они защищены от всего!

Говоря простым языком, УЗО просто является индикатором, который контролирует утечку и что ток не идет мимо ваших основных потребителей: электроприборов, лампочек и т. п. Если где то в сети повредилась изоляция и появился ток утечки, УЗО на это реагирует и отключает сеть.

Если одновременно включить все электроприборы (обогреватели-фены-утюги), то есть намеренно создать перегрузку, УЗО не сработает. А проводка, если нет других устройств защиты, будьте уверены, сгорит вместе с УЗО. Если при включенном УЗО соединить фазу и ноль, и получить грандиозное КЗ, то УЗО также не сработает.

К чему я все это виду, просто хочу обратить ваше внимание на то что, так как УЗО не защищает сеть от перегрузок и коротких замыканий то вы наверное со мной согласитесь что его самого нужно защищать. Вот поэтом УЗО всегда подключают последовательно с автоматом. Работают эти два устройства так сказать в паре: одно защищает от утечек, другое от перегрузок и кз.

Применяя вместо УЗО дифавтомат вы избавляетесь от выше описанных ситуаций: он защитит от всего.

Подведём черту, основное отличие УЗО от дифавтомата заключается в том, что УЗО не защищает сеть от перегрузок и коротких замыканий.

Визуальное отличие узо от дифавтомата

На самом деле есть масса внешних признаков, по которым легко отличить УЗО от дифавтомата. Посмотрите на картинку. Визуально эти два устройства очень похожи: подобен корпус, переключатель, кнопка «тест», какая-то схема на корпусе и непонятные буквы.

Но если быть более въедливым, то вы заметите: схемы разные, тумблеры отличаются, буквы не повторятся. Какое же из этих устройств УЗО, а какое — дифавтомат?

Выше мы рассмотрели функциональные отличия этих устройств, сейчас рассмотрим ем отличается УЗО от дифавтомата визуально — так сказать отличия заметные невооруженным глазом.

1. Маркировка по номинальному току

Один из способов визуального отличия УЗО от дифавтомата это маркировка по току. На любом устройстве указываются его технические характеристики. Для устройств, которые рассматриваем мы основными характеристиками являются номинальный рабочий ток и номинальный ток утечки.

Если на корпусе прибора большими буквами указана только цифра (величина номинального тока) — это УЗО. На нашей картинке это прибор марки ВД1-63.

На его корпусе указана цифра 16. Это значит, что прибор рассчитан на номинальный ток 16 (А). Если в начале надписи присутствуют латинские буквы В, С или D, а далее идет цифра, то перед вами дифференциальный автомат. Например, у дифавтомата АВДТ32 перед значением номинального тока стоит буква «С», которая обозначает тип характеристики электромагнитного и теплового расцепителей.

>

Еще раз внимательно прочтите и запомните. Если пишется «16А» – это УЗО, номинальный ток которого должен быть не более 16 ампер. Если пишется «С16» — это диффавтомат, где буква «С» — характеристика расцепителей, «встроенного» в устройство, рассчитанное на номинальный ток 16А.

2. Электрическая схема, изображенная на устройстве

На корпуса любых исполнительных или защитных устройств, производитель всегда наносит его принципиальную схему. На УЗО и дифференциальном автомате они действительно похожи.

Не будем перечислять сейчас все, что там изображено (это тема отдельной статьи), а только выделим главные отличия. На схеме УЗО — это овал, которым обозначается дифференциальный трансформатор – сердце устройства, реагирующее на токи утечки и электромеханическое реле, которое и замыкает-размыкает цепь, силовые контакты для подключения проводов и т.п.

На схеме дифавтомата, кроме всех похожих элементов, отличительными являются обозначения теплового и электромагнитного расцепителя которые реагируют на ток перегрузки и короткого замыкания.

Поэтому, взглянув на схему подключения, которая изображена на корпусе, вы теперь знаете чем они отличаются. Если на схеме изображен тепловой и электромагнитный расцепитель — это дифференциальный автомат. В этом заключается схематическое отличие УЗО от дифавтомата.

3. Название на корпусе устройства

Если вам, как простому потребителю сложно запомнить, чем отличается УЗО от дифавтоматаm, сообщаем: зная о проблеме, которой посвящена статья, многие производители, чтобы покупатели не путались, специально пишут на корпусе название устройства.

На боковой поверхности корпуса УЗО написано — выключатель дифференциальный. На боковой поверхности корпуса дифавтомата написано — автоматический выключатель дифференциального тока. Хотя такие надписи наносится не на всех изделиях, как правило, на российских производителях и то не на всех на зарубежных изделиях такой маркировки я не встречал.

4. Аббревиатурная надпись на устройстве

В основном вопрос как отличить УЗО от дифавтомата задается по продукции иностранного производства. Если мы говорим об отечественной продукции то здесь вообще вопросов не возникает.

На таких устройствах как правило по русски написано что это УЗО (ВД) или диф автомат АВДТ.

Напомню что устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).

Подводим итоги как отличить узо от дифавтомата

По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.

Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов.

Что касается надежности срабатывания эти два устройства ничем не уступают друг другу.

Так как дифавтомат является комбинированным устройством, то из недостатков эксплуатации я бы отметил то, что при его срабатывании сложно определить, что стало причиной отключения: перегрузка, короткое замыкание или утечка тока. Правда устройство развивается: некоторые дифавтоматы оснащены индикаторами срабатывания по дифференциальному току.

Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше. Но если устройство сломается, то подлежит полной замене.

В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту. Если касаться простых схем квартирной проводки, то не принципиально АВДТ вы выберите или УЗО+автомат. Если говорить о большом частном доме, то нужно смотреть, какие линии садить на дифавтомат (например, котельную или хозблок: там больше разных нагрузок, а значит – и рисков больше), а какие на пару УЗО+автомат (линии освещения, группы розеток).

Вариантов реализации схем с данными устройствами можно придумать массу, главное чтобы вы понимали и помнили, зачем это делаете.

Разница между электрическими и электронными устройствами (со сравнительной таблицей)

Основное различие между электрическими и электронными устройствами состоит в том, что электрические устройства преобразуют электрическую энергию в другую форму энергии как тепло , свет, звук и т. д., тогда как электронное устройство управляет потоком электронов для выполнения конкретной задачи. Другие различия между электрическими и электрическими устройствами показаны ниже в сравнительной таблице.

И электричество, и электроны связаны друг с другом. Электроника — это поток электронов , а электроника — это техника , управляющая потоком электронов для выполнения определенной работы. Принцип работы у них обоих одинаковый, т. Е. Использует электрическую энергию для выполнения работы.

Содержание: электрические устройства против электронных

1. Таблица сравнения
2. Определение
3. Ключевые отличия
4. Сходства

Сравнительная таблица

Основа для сравнения	Электрическое устройство	Электронное устройство
Определение	Он определяется как устройство, которое использует электрическую энергию для выполнения работы.	Устройство, которое контролирует поток электронов для выполнения конкретной задачи, известно как электронные устройства.
Используемый материал	Металлы, такие как медь и алюминий, используются для проведения тока.	Полупроводниковые материалы, такие как кремний, германий и т. Д.
Принцип работы	Преобразуйте электрическую энергию в другие формы энергии.	Использует электрическую энергию для выполнения конкретной задачи.
Ток	Переменный ток	Постоянный ток
Напряжение	Работает от высокого напряжения.	Работает на низком напряжении
Потребляемая мощность	Больше	Меньше
Манипулирование	Не манипулировать данными	Манипулирует данными.
Время отклика	Быстро	Медленно
Требуемое пространство	Больше	Меньше
Сейф	Меньше	Больше
Использует	Для выполнения механических работ.	Для усиления слабого сигнала или для кодирования и декодирования информации.
Примеры	Трансформатор, двигатель, генератор и т. Д.	Транзистор, диод, микропроцессор, триггер, усилитель и т. Д.

Определение электрических устройств

Устройства, которые преобразуют ток в другие формы энергии или работают с такими устройствами, известны как электрические устройства. Он использует металл для проводимости.Электрические устройства в основном работают на сильном переменном токе. Потребляемая мощность электрических устройств также очень высока.

Электрические устройства более опасны и менее надежны, потому что они вызывают опасное поражение электрическим током. Размер электроприборов очень велик, а значит, требуется больше места.

Пример. Вентилятор — это электрические устройства, преобразующие электрический ток во вращательные движения. Электрическая лампочка, лампа, лампа накаливания преобразует ток в свет. Нагреватель преобразует ток в тепло и т. Д.

Определение электронного устройства

Устройства, которые управляют потоком электронов для выполнения конкретной задачи. Такой тип устройств известен как электронные устройства. Слово электроника означает изучение поведения электронов под действием электрического поля. Электронные компоненты в основном делятся на два типа; они являются активным и пассивным компонентами.

Компонент, который доставляет энергию, известен как активный компонент, а устройства, которые получают энергию, известны как пассивный компонент.Электроника состоит из трех основных активных компонентов и двух основных пассивных компонентов. Резистор, конденсатор и индуктор — это названия активных компонентов, а ламповые устройства и полупроводник — это пассивные компоненты электронных устройств.

Резистор препятствует прохождению тока, а конденсатор накапливает электрическую энергию. Индуктор производит индуктивности. Ламповые устройства и полупроводник — это платформы, используемые для движения электронов. Когда электрическое поле прикладывается к трубке и полупроводнику, электроны получают энергию и начинают ускоряться.

Например — Транзистор — это электронное устройство, используемое для усиления слабого сигнала. Фотодиод преобразует световую энергию в электрическую и т. Д.

Ключевые различия между электрическими и электронными устройствами

Ниже приведены основные различия между электрическими и электронными устройствами.

1. Электрическое устройство преобразует ток в другую форму энергии, такую ​​как тепло, свет и т. Д., Тогда как электронное устройство управляет движением электронов для выполнения операции.
2. В электрических устройствах используются медные и алюминиевые провода для протекания электрического тока, тогда как в электронных устройствах используется полупроводниковый материал.
3. Электрические устройства в основном работают на переменном токе, тогда как электронные устройства работают на постоянном токе.
4. Электрические устройства работают с высоким напряжением, а электронные устройства работают с низким напряжением.
5. Потребляемая мощность электрических устройств больше, чем у электронных устройств.
6. Электропроводность электрических устройств высокая, тогда как электронных устройств она низкая.
7. Электрические устройства не манипулируют данными, тогда как электронные устройства манипулируют данными.
8. Электрическое устройство напрямую воздействует на ток, благодаря чему он дает быстрый отклик. Электроны являются единственным движущимся зарядом электронного устройства, и, следовательно, их время отклика меньше.
9. Электрическое устройство тяжелое и больше по размеру и, следовательно, требует больше места, тогда как электронные компоненты намного меньше и размещаются на одном кристалле, или, можно сказать, для этого требуется очень меньше места.
10. Электрическое устройство более опасно по сравнению с электронным устройством, потому что в электрических устройствах возникает сильное короткое замыкание из-за неисправности, которая очень опасна для жизни.
11. Вентилятор, трансформатор, двигатель, генераторы являются примерами электрического устройства, тогда как транзистор, тиристор, микроконтроллер являются примерами электронного устройства.

Сходства

И электрические, и электронные устройства зависят от потока электронов при выполнении операции.Оба устройства используют трансформатор для передачи напряжения. В электрических устройствах используется как инструментальный, так и силовой трансформатор, а в электронных устройствах используется только инструментальный трансформатор.

Сокращения в области электротехники и электроники

На главную »Учебники» Прочие »Сокращения в области электротехники и электроники

мкА (микро)
мкА (микроампер)
мкКл (микроконтроллер)
мкГн (микро Генри)
мкП (микропроцессор)
мкВ (микровольт)
мкВт (микроватт)
16QAM (квадратурная амплитудная модуляция с 16 состояниями) )
2D (2 измерения)
3D (3 измерения)
64QAM (64-позиционная квадратурная амплитудная модуляция)
8DPSK (8-позиционная дифференциальная фазовая манипуляция)
A (ампер, ампер)
A (анод)
A / D (Аналого-цифровой)
AC (переменный ток)
AC / DC (переменный или постоянный ток)
ACT (активный)
AD (аналого-цифровой)
ADC (аналого-цифровой преобразователь)
AES Advanced Encryption Standard
AFC ( Автоматический регулятор расхода)
AFC (автоматическая регулировка частоты)
AFT (автоматическая точная настройка)
AGC (автоматическая регулировка усиления)
AGPS (вспомогательный (или вспомогательный) GPS)
AI (аналоговый вход)
AI (искусственный интеллект)
AIAG ( Группа действий в автомобильной промышленности)
ALU (блок арифметической логики)
AMOLED (активная матрица ix Органический светоизлучающий диод)
AMP (усилитель)
ANSI (стандарт U. Американский национальный институт стандартов)
AO (аналоговый выход)
AoA (угол прихода)
AOI (автоматический оптический контроль)
AP (точка доступа)
APFC (активная коррекция коэффициента мощности)
API (интерфейс прикладной программы)
API (Интерфейс прикладного программирования)
ARM (вычислительная машина с расширенным сокращенным набором команд)
ASIC (специализированная интегральная схема)
ASP (поставщик услуг приложения)
AT (AT-приложение)
ATAPI (AT-интерфейс для вложенных пакетов)
AUTOSAR (автомобильная промышленность) Архитектура открытой системы [http: // www.autosar.org])
AV (Аудио / видео)
AV (Среднее значение)
AVDD (Аналоговая мощность)
B (База)
B (Аккумулятор)
BAT (Аккумуляторы)
BER (Частота ошибок по битам)
BGA (Шаровая сетка Массив)
BiCMOS (двунаправленная CMOS)

BJT (биполярный переходный транзистор)
BL (загрузчик)
BLE (Bluetooth с низким энергопотреблением)
BOD (детектор потемнения)
BOD (обнаружение перерыва)
BOM (ведомость материалов)
BOM (ведомость материалов) )
BOP (начало процесса)
BOP (начало проекта)
бит / с (бит в секунду)
BQR (отчет о качестве сборки)
BSM (модуль управления кузовом)
BSW (базовое программное обеспечение)
BSW AUTOSAR (базовое программное обеспечение для автомобилей Open Системная архитектура [http: // www. autosar.org])
C (конденсатор)
C (катод)
C (коллектор)
CA (условный доступ)
CA (анализ критичности)
CAD (компьютерное проектирование)
CAM (модуль условного доступа)
CAN ( Сеть контроллеров)
CAPAD (Конденсаторы неполяризованные, осевой диаметр, горизонтальный монтаж)
CAPADV (Конденсаторы, неполяризованные, осевой диаметр, вертикальный монтаж)
CAPAE (Конденсатор, алюминиевый электролитический)
CAPAR (Конденсаторы, неполяризованные, осевые, прямоугольные)
CAPARV (Конденсаторы, неполяризованные, осевые, прямоугольные, прямоугольные) .Вертикальный монтаж)
CAPC (Неполяризованный конденсаторный чип)
CAPCAF (Конденсаторный массив плоских микросхем)
CAPCAV (Конденсаторный массив вогнутой формы)
CAPCP (Конденсаторный чип поляризованный)
CAPCWR (Конденсаторный конденсаторный провод, неполяризованный)
поляризованный)
CAPMP (Capacitor Molded Polarized)
CAPPA (Конденсаторы, поляризованные, осевой диаметр, горизонтальный монтаж)
CAPPRD (Конденсаторы, поляризованные, радиальный диаметр)
CAPRB (Конденсаторы, неполяризованные, радиальный диск, вертикальный)
CAPRD (Конденсаторы, неполяризованные, радиальный диаметр)
CAPRD (Конденсаторы, неполяризованные, радиальный диаметр) Неполяризованный радиальный прямоугольный вертикальный
CAS (система условного доступа)
CBC (режим цепочки блоков шифров)
CC (кабельная карта)
CCIPCA (инкрементальный анализ основных компонентов без ковариации)
CCN (сеть подключенных автомобилей)
CDR (обзор концептуального проекта) )
CEM (центральный электронный модуль)
CFM (кубические футы в минуту)
CFP (керамический плоский корпус)
CFT (кросс-функция ion Test)
CI (протокол общего интерфейса)
CiA (CAN в автоматизации, см. также CAN)
CIS (компонентная информационная система)
CLK (часы)
CLKIN (вход тактовой частоты)
CLKOUT (выход тактовой частоты)
CM (мультимедийный кодек Manager)
CMOS (комплементарный металл-оксидный полупроводник)
CMRR (коэффициент подавления синфазного сигнала)
CN (разъем)
CON (разъем)
CONV (преобразователи)
COR (рабочий диапазон коленчатого вала)
CPP (критический параметр процесса)
CPP (Критические параметры процесса)
ЦП (Центральный процессор)
CQFP (Керамические четырехугольные плоские пакеты)
CQM (Матрица квалификации компонентов)
CR (Запрос на изменение)
CR (Кристалл)
CS (Выбор микросхемы)
CSA (Общий алгоритм скремблирования )
CSA (усилитель чувствительности по току)
CSL (согласованный образец списка)
CSU (разделение затрат)
CSV (модуль контроля тактовой частоты)
CTE (коэффициент теплового расширения)
CVBS (гашение и синхронизация цветного видео)
D (обнаружение )
D (диод) 90 154 D (слив)
D&D (проектирование и разработка)
D / A (цифро-аналоговый)
DA (цифро-аналоговый)
DAC (цифро-аналоговый преобразователь)
DBS (двухдиапазонный одновременный)
DC (диагностический охват)
DC (постоянный ток)
DDR (двойное ОЗУ данных)
DDR (двойная скорость передачи данных)
DeCap (развязывающий конденсатор)
DES (стандарт шифрования данных)
DFA (конструкция для сборки)
DFHP (присутствие человека без устройства)
DFM (дизайн для производства)
DFMEA (дизайн FMEA см. FMEA)
DFN (двойной плоский без вывода)
DFSS (дизайн для шести сигм)
DI (ввод данных)
DI (цифровой ввод)
DIA (соглашение об интерфейсе разработки)
DIOAD (осевой диаметр диодов по горизонтали)
DIOADV (осевой диаметр диодов по вертикали)
DIOB (мостовой выпрямитель)
DIOC (диодный чип)
DIOM (литой диод)
DIOMELF (диодный металлический электрод с безвыводной лицевой панелью)
DIOS )
DIP (корпус с двумя линиями)
DIPS (разъемы с двумя линиями)
DK (Development Kit)
DMA (Прямой доступ к памяти)
DMAC (Контроллер прямого доступа к памяти)
DMTP (Design Master Test Plan)
DNC (Do Not Connect)
DO (Data Output)
DO (Digital Output)
DQM (Дельта-квалификационная матрица)
DRAM (динамическое запоминающее устройство с произвольным доступом)
DRBFM (анализ проекта на основе режима отказа)
DRM (управление цифровыми правами)
DRR (отчет об обзоре дизайна)
DS (техническое описание)
DSL (цифровая абонентская линия)
DSP (процессор цифровых сигналов)
DTC (концепция тестирования разработки)
DTC (диагностический код неисправности)
DTCP-IP (защита содержимого цифровой передачи по интернет-протоколу)
DTE (оконечное оборудование данных)
DTP (данные для производства)
DTV (Digital TeleVision)
DUT (тестируемое устройство)
DV (проверка конструкции)
DV (проверка конструкции)
DVB (цифровое видеовещание)
DVB-C (цифровое видеовещание — кабель)
DVB-S (цифровое видеовещание — Спутник) 9015 4 DVB-S2 (цифровое видеовещание — спутниковое второе поколение)
DVB-T (цифровое видеовещание — наземное)
DVB-T2 (цифровое видеовещание — наземное второе поколение)
DVDD (цифровое питание)
DVM (метод проверки конструкции)
Метод проверки конструкции DVM
DVP (План проверки конструкции)
e (электронный)
E (излучатель)
E (энергия)
E / E Система (электрическая и / или электронная система)
E2LP (встроенная платформа для обучения инженеров)
EBOM (Техническая ведомость)
ECAD (Электронное компьютерное проектирование)

ECB (режим электронной кодовой книги)
ECDM (управление данными электронных компонентов)
ECM (электрохимическая миграция)
ECM (управление правами)
ECO (приказы на технические изменения)
ECO (внешний кварцевый генератор)
ECU (электронный блок управления)
EDA (автоматизация проектирования электроники)
EDC (коды исправления ошибок)
EDLC (электрические двухслойные конденсаторы)
EDR (повышенная скорость передачи данных)
EDS (система распределения электроэнергии)
EE (инженер-электрик)
EEPM (электрическая энергия и Управление питанием)
EEPROM (электрически стираемое программируемое постоянное запоминающее устройство)
EGNOS (Европейская геостационарная навигационная служба)
EIA (Electronic Industries Alliance)
Электролитический Ni / Au (электролитический никель / золото)
EMC (электромагнитная совместимость)
EMI (электромагнитная совместимость) помех)
EMM (Сообщение управления правами)
eMMC (Встроенная мультимедийная карта)
EN (Включить)
ENG (Enginee r)
ENIG (золото с иммерсионным никелем)
ENIP (палладий с иммерсионным никелем)
EOL (конец линии)
EOLT (испытание в конце линии)
EOT (время аварийной работы)
ESC (эквивалентная емкость серии)
ESCL (Электронный замок рулевой колонки)
ESD (Электростатический разряд)
ESD (Электростатический разряд)
ESL (Эквивалентная серийная индуктивность)
ESOW (Техническое задание)
ESR (Эквивалентное последовательное сопротивление)
ETH (Ethernet)
ETM (Встроенная макроячейка трассировки)
ETSI (Европейский институт телекоммуникационных стандартов)
EV (электромобили)
EVM (величина вектора ошибки)
EVM (модуль оценки)
Ext (внешний)
F (Фарад)
f (частота)
F ( Частота)
FAA (Федеральное управление гражданской авиации)
FB (Ферритовый шарик)
FCI (Framatome Connectors International)
FET (Полевой транзистор)
FIC (Классификация важности функций)
FIFO (Первый пришел — первый ушел)
FIL (фильтры)
FIT (отказ во времени)
FLL (контур с частотной синхронизацией)
FM (режим отказа)
FMC (мезонинная карта FPGA)
FMEA (анализ видов и последствий отказов)
FMEA (анализ режимов и последствий отказов )
FMECA (Анализ видов отказов, последствий и критичности)
FMEDA (Виды отказов, их последствия и диагностический анализ)
FMMEA (Анализ режимов, механизмов и последствий отказов)
FPGA (Программируемая вентильная матрица)
FSC (Классификация состояний функций)
FSC (концепция функциональной безопасности)
FTA (анализ дерева отказов)
FTA (анализ дерева отказов)
FTTI (интервал времени отказоустойчивости)
FUS (предохранитель)
FUSER (сбрасываемые предохранители)
FUSM (литой предохранитель)
G (затвор) )
G (гига)
GDOP (геометрическое снижение точности)
ГЛОНАСС (глобальная навигационная спутниковая система)
GND (электрическая земля)
GND (земля)
GNSS (глобальная навигационная спутниковая система)
GPIO (вход общего назначения)
GPS (Глоба l Система позиционирования)
GPT (таймер общего назначения)
GUI (графический интерфейс пользователя)
GW (гигаватт)
H (Генри)
час (час)
H&R (анализ опасностей и оценка рисков)
HAL (уровень аппаратной абстракции)
HASL (уровень пайки горячим воздухом)
HD (высокое разрешение)
HDMI (мультимедийный интерфейс высокой четкости)
HDR (разъемы заголовка)
HDR (заголовок)
HDRRA (под прямым углом заголовка)
HDRV (заголовок вертикальный)
HDTV (высокий Definition TV)
HEV (гибридные электромобили)
HiZ (высокий импеданс)
HMI (человеко-машинный интерфейс)
HPC (High Pin Count)
HPM (High Power Mode)
HS (High Speed)
HS CAN (High Speed ​​Controller) Area Network)
HSD (High Side Driver)
HSDPA (High Speed ​​Downlink Packet Access)
HSI (Hardware Software Interface)
HSIC (High Speed ​​Inter Chip)
HSINK (Радиатор)
HSIS (Лист аппаратного программного интерфейса)
HSIS (Спецификация аппаратного и программного интерфейса)
HSSD (Драйвер переключателя высокого напряжения)
HSUPA (высокоскоростной пакетный доступ к восходящей линии связи)
HV (высокое напряжение)
HVAC (отопление, вентиляция и кондиционирование воздуха)
HVD (обнаружение высокого напряжения)
HW (оборудование)
HWA (архитектор оборудования )
HWL (световой сигнал опасности)
HYS (гистерезис)
I (ток)
I / O (вход-выход)
I2C (межинтегральная схема)
I2S (звук между интегральными схемами)
Ib (базовый ток)
Ic (Ток коллектора)
IC (интегральная схема)
ICU (блок ввода захвата)
ID (ток утечки)
Id (ток стока)
IDE (встроенная электронная система привода)
Ie (ток эмиттера)
IE (ток эмиттера)
IEEE (Институт инженеров по электротехнике и радиоэлектронике)
IF (интерфейс)
Ig (ток затвора)
IG (ток затвора)
IINV (обратный ток)
IL (ток нагрузки)
ILO (внутренний низкоскоростной осциллятор)
Imm Ag ( Иммерсионное серебро)
Imm Sn (иммерсионное олово)
IMO (внутренний основной осциллятор)
IN (вход)
IND (индуктор)
INDAD (горизонтальный монтаж с осевым диаметром индуктора)
INDADV (вертикальный монтаж с осевым диаметром индуктора)
INDC (индукторный чип)
INDCAF (индукторный массив плоских микросхем)
INDCAV (индукторный массив кристаллов вогнутый)
INDADM (индукторный массив вогнутой формы) )
INDP (прецизионная обмотка индуктора)
INDRD (радиальный диаметр индуктора)
Int (внутренний)
IO (вход-выход)
IoE (Интернет всего)
IoT (Интернет вещей)
IP (Интеллектуальная собственность)
IP ( Интернет-протокол)
IPC (Соединение и упаковка электронных схем)
IR (Инфракрасный)
Is (Источник тока)
ISO (Международная организация по стандартизации)
ISP (поставщик Интернет-услуг)
Дж (Джоуль)
JESD (стандарты JEDEC)
JSON (нотация объектов JavaScript)
JTAG (Joint Test Action Group — общее название для IEEE 1149. 1 Стандартный тестовый порт доступа, архитектура пограничного сканирования и интерфейс для инструментов отладки для отладки на кристалле внутри целевого MCU)
JTAG (Joint Test Action Group)
JUMP (Jumper)
k (килограммы)
kb (килобит)
KB (килобайт)
кбит / с (килобит в секунду)
кг (килограмм)
кДж (килоджоуль)
KL (немецкое сокращение от Klemme, англ. Контакт в автомобиле)
KL15 (это положение # 2 (включено) переключателя зажигания в автомобиль)
KL30 (положительный контакт аккумуляторной батареи, постоянно подключенный в автомобиле)
KL31 (отрицательный контакт аккумуляторной батареи, постоянно подключенный в автомобиле)
KL50 (это положение № 3 (пуск) переключателя зажигания в автомобиль)
KLR (означает положение № 1 (принадлежность) переключателя зажигания в автомобиле)
кПа (килопаскаль)
кВт (киловатт)
кВтч (киловатт-час)
л (индуктор)
л (минимальное состояние материала (уровень C) IPC-7351B Соглашение об именах суффиксов для посадочных мест)
L (нагрузка)
LC (логический компонент)
LCC (Quad Керамический несущий элемент для безвыводных микросхем )
LEDM (светодиодный литой)
LEDSC (светодиодный боковой вогнутый)
LF (низкочастотный)
LFM (метрическая система скрытых неисправностей)
LFM (линейные футы в минуту)
LGA (наземная сеть)
LIN (локальная межсоединительная сеть)
LLC (бессвинцовый чип-носитель)
LNA (малошумящий усилитель)
LOI (Letter of Intent)
LPC (Low Pin Count)
LPCM (линейная импульсно-кодовая модуляция)

LPM (режим низкого энергопотребления)
LPRF (маломощный RF)
LSB (младший значащий бит)
LSB (младший значащий бит)
LSD (драйвер низкого уровня)
LSR (отчет о состоянии запуска)
LSSD (драйвер переключателя низкого уровня)
LTE (Долгосрочное развитие)
LTI (Проверка выводов)
LTT (Тест на срок службы)
LV (Низкое напряжение)
LVD (Детектор низкого напряжения)
LVD (Директива по низкому напряжению)
LVD (Обнаружение низкого напряжения )
M (мега)
м (милли)
M (состояние большинства материалов (уровень A) IPC-7351B Соглашение об именах суффиксов для посадочных мест)
M (двигатель)
M2M (от машины к машине)
мА (миллиампер)
MAC (Контроль доступа к СМИ. Компонент не зависит от среды связи.)
макс. (Максимум)
MCAD (механическое компьютерное проектирование)
MCS (конфигурация микроконтроллера)
MCU (микроконтроллер)
MCWDT (сторожевой таймер с несколькими счетчиками)
MDIO (ввод управляющих данных Выход)
ME (инженер-механик)
мФ (миллифарад)
MFST (многофункциональный терминал для смартфона)
мГн (милли Генри)
MIB (база управляющей информации)
MIC (микрофон)
MICTOS (операционная система MICronas TV)
MII (Медиа-независимый интерфейс)
мин (минимум)
MISO (главный вход и выход подчиненного устройства)
МДж (мегаджоуль)
MLCC (многослойные керамические конденсаторы)
MMC (MultiMediaCard)
MMP (мультимедийный проигрыватель)
MMU (блок управления памятью)
мОм (миллиОм)
MOS (металлооксидный полупроводник)
MOSFET (металлооксидный полупроводниковый полевой транзистор)
MOSI (главный выход, подчиненный вход)
MOST (транспорт мультимедийных систем)
MOT (двигатель)
MPEG (группа экспертов по кинематографии)
MRDY (Master Ready)
MSB (наиболее значимый бит)
MSD (запоминающее устройство)
MSD (чувствительное к влаге устройство)
MSL (уровень чувствительности к влаге)
MTBF (среднее время наработки на отказ)
MTP (Генеральный план испытаний)
MTSAT (Многофункциональные транспортные спутники)
мВ (милливольт)
MW (мегаватт)
мВт (милливатт)
MWh (мегаватт-час)
n (нано)
n (нейтрон)
N ( Номинальное состояние материала (уровень B) IPC-7351B Соглашение о суффиксном именовании посадочных мест)
N. A. (Недоступно)
N / A (Неприменимо)
NA (Сетевой анализатор)
Nagra PRM (Постоянное управление правами Nagra Media)
NC (Нет соединения)
NFC (Связь ближнего поля)
NFND (Не для новой конструкции )
нГн (нано-Генри)
NIM (модуль сетевого интерфейса)
NM (не установлен)
NMEA (Национальная ассоциация морской электроники)
NMOS (N-канальный металлооксидный полупроводник)
номинальный (номинальный)
NPTH (сквозное отверстие без покрытия )
NSC (National Semiconductor)
NTC (отрицательный температурный коэффициент)
NTSC (Национальный комитет по телевизионным системам)
NVRAM (энергонезависимая память с произвольным доступом)
OC (открытый коллектор)
OC (перегрузка по току)
OCD (перегрузка по току) -Обнаружение)
OD (открытый сток)
OD (внешний диаметр)
ODVA (Ассоциация поставщиков открытых устройств)
OEM (производитель оригинального оборудования)
OHM (сопротивление)
OL (открытая нагрузка)
OL (перегрузка)
OMAC (Код аутентификации сообщения с одним ключом)
OPAMP (Операционный усилитель)
OPTO (оптоизолятор)
ORM (управление возможностями и рисками)
OS (операционная система)
OSC (осциллятор)
OSCCC (осциллятор вогнутой формы)
OSCJ (осциллятор с J-выводом)
OSCL (осциллятор L- Гибкий вывод)
OSCSC (вогнутая сторона осциллятора)
OSI (соединение открытых систем)
OSP (органический консервант паяемости)
OT (перегрев)
OTG (On-The-Go)
OUT (выход)
OV (перенапряжение)
OVD (обнаружение перенапряжения)
OVD (обнаружение перенапряжения)
P (Паскаль)
p (пико)
P (мощность)
P (вероятность)
p (протон)
PA (усилитель мощности)
PAB ( Приобретение автомобильной платы)
PAD (Определение приложения процесса)
PADS (Персональная автоматизированная система проектирования)
PAL (Линия с чередованием фаз)
PAL (логика программируемого массива)
PASE (среда портативных прикладных решений)
PATA (параллельный ATA)
PBL ( Первичная загрузочная нагрузка)
PBL (Первичный загрузчик)
PCB (Печатная плата)
PCMCIA (Международная ассоциация карт памяти для персональных компьютеров)
PCN (Уведомление об изменении продукта)
PDA (Оценка разработки продукта)
PDET (Детектор мощности)
PDN (Сеть распределения питания)
PDP (План разработки проекта )
PES (Инженер проекта по безопасности)
PFH (Вероятность опасного отказа в час)
PFMEA (FMEA процесса, см. FMEA)
PGA (Решетка с выводами)
PHASE (Среда системы доступа к портативному хосту)
PHODET (Фотодетектор)
PHY (физический слой.Электрический компонент для кодирования и декодирования данных между чисто цифровым и модулированным каналом)
PID (идентификатор пакета)
PIR (пассивные инфракрасные датчики)
PKE (пассивный вход без ключа)
PLC (жизненный цикл продукта)
PLCC (носитель микросхемы с пластиковым выводом)
PLCCS (квадратное гнездо для держателя микросхемы с пластиковыми выводами)
PLGM (модуль Power LiftGate)
PLL (фазовая синхронизация)
PLM (управление жизненным циклом продукта)
PM (управление питанием)
PMHF (вероятностная метрика для случайных отказов оборудования)
PMIC ( Интегральная схема управления питанием)
PMOS (металлооксидный полупроводник с P-каналом)
PNC (частичный сетевой кластер)
POR (сброс при включении питания)
POT (потенциометр)
PPAP (процесс утверждения производственной части)
PPU (блок периферийной защиты )
PQFN (Pull-back Quad Flat No-lead)
PROM (Программируемая память только для чтения)
PS (блок питания)
PSE (инженер по безопасности проекта)
PSON (Pull-back Small Outline No-Lead)
PTC (Prod Концепция эксплуатационных испытаний)
PTC (Положительный температурный коэффициент)
PTH (Металлическое сквозное отверстие)
PTN (Уведомление о прекращении действия продукта)
PTS (Спецификация испытания продукта)
PV (Проверка продукта)
PVR (Персональный видеомагнитофон)
PWM (Ширина импульса Модуляция)
PWR (питание)
Q (транзистор)
QFN (Quad Flat без выводов)
QFP (Quad Flat Package)
QMP (Менеджер по качеству продукта)
QMPP (Менеджер по качеству продукта в производстве)
QP (Квалификация Программа)
QZSS (квазизенитная спутниковая система)
R (сопротивление)
R (резистор)
R / C (цепь резистор-конденсатор (последовательно подключенный резистор и параллельный конденсатор на выходе))
RAM (оперативная память)
RB (обратная батарея)
RBP (обратная защита аккумулятора)
RC (цепь резистора-конденсатора (последовательно подключенный резистор и параллельный конденсатор на выходе))
RCA (Radio Corporation of America)
RCF (относительная центробежная сила)
Rd (демпфирование) резистор)
РД BS (Radio Broadcast Data System)
RDS (Radio Data System)
RDS (Сопротивление от стока к источнику)
RDS (Сопротивление от утечки к источнику)
ReDTC (Переконструирование с учетом стоимости)
REG (Регуляторы)
RESAD (Осевой диаметр резистора Горизонтальный монтаж)
RESADV (Вертикальный монтаж с осевым диаметром резистора)
RESAR (Осевой прямоугольный горизонтальный монтаж резистора)
RESC (Резисторный чип)
RESCAF (Резисторный массив плоских микросхем)
RESCAXE (Резисторный массив выпуклой формы E-версии (одинаковый размер вывода) )
RESCAXS (Выпуклая S-версия массива микросхем резисторов (боковые контакты))
RESM (литой резистор)
RESMELF (MELF резистора)
Rf (резистор обратной связи)
RF (радиочастота)
RFI (радиочастотные помехи)
RGMII (Пониженный интерфейс Gigabit Ethernet, независимый от носителя)
RH (Относительная влажность)
RHFT (Целевые значения случайных сбоев оборудования)
RISC (Компьютер с сокращенным набором команд)
RKE (Ключ удаленного доступа без ключа)
RL (Сопротивление нагрузки)
RoHS (ограничение содержания опасных веществ)
ROM (постоянная память)
об / мин (оборотов в минуту)
об / мин (оборотов в минуту)
RPN (число приоритета риска)
RSSI (индикатор уровня принимаемого сигнала)
RST (сброс)
RT (комнатная температура)
RTC (часы реального времени)
RTF (формат RTF)
RTOS (операционная система реального времени)

S (второй)
S (серьезность)
S (источник)
S / s (выборок в секунду)
S2E (Serial-to-Ethernet)
SAE (Society for Automotive Engineers)
SATA (Serial ATA)
SAW ( Фильтр поверхностных акустических волн)
SBAS (спутниковая система дополнения)
SBC (системный чип)
SC (короткое замыкание)
SC (смарт-карта)
SC (суперконденсаторы)
SCB (короткое замыкание на аккумулятор)
SCG (короткое замыкание к земле)
SCL (уровень управления системой)
SCTE Общество инженеров кабельной связи
SD (Secure Digital)
SD (стандартное разрешение)
SDR (Single Data Rate. Данные отбираются только один раз за такт. fDATA = ½ x fCLK)
SDRAM (синхронная динамическая память с произвольным доступом)
SDT (средства проектирования схем)
SDTV (телевидение стандартной четкости)
SECAM (Séquentiel Couleur Avec Mémoire (французский стандарт цветного телевидения))
SenML (язык разметки датчиков) )
SFPS (раннее выявление единичных точек отказа)
SFS (потоковая файловая система)
SG (цель безопасности)
SHE (безопасное расширение оборудования)
SHIELD (щит, готовый к использованию)
SIM (модуль идентификации абонента)
SIP ( Однолинейный корпус)
SIR (сопротивление изоляции поверхности)
SJB (интеллектуальная распределительная коробка)
SM (механизм безопасности)
SMC (контроллер шагового двигателя)
SMSC (Standard Microsystems Corporation)
SMT (технология поверхностного монтажа)
SnPb (Оловянно-свинцовый (для пайки))
SoC (система на кристалле)
SOD (малый контурный диод)
SODFL (малый контур диода, плоский вывод)
SOIC (малый контур интегральной схемы)
SOJ (малый контур IC с J-выводом)
СЫН (Small Outlin) e No-lead)
SOP (Small Outline Package)
SOP (Start Of Production)
SOTFL (Small Outline Transistor Flat Lead)
SOW (Техническое задание)
SPA (Масштабируемая архитектура продукта)
SPDT (Однополюсный, двусторонний)
SPDT (однополюсный, двойной переход)
SPFM (одноточечный, метрический)
SPI (последовательный периферийный интерфейс)
SPKR (динамик)
SPST (однополюсный односторонний переход)
SPST (однополюсный однополюсный переход)
SPT (тест короткой пластины )
SQFP (Shrink Quad Flat Packages)
SQM (Software Quality Manager)
SRDY (Slave Ready)
SRO (Устойчивое к пайке отверстие)
SSOP (Shrink Small Outline Package)
SSR (Solid State Relay)
SSS (Selective Solder Strip) )
SSTL (последовательная оконечная логика)
STB (телеприставка)
STBY (режим ожидания)
STIF (Stiffner)
STP (экранированная витая пара)
SW (программное обеспечение)
SW (коммутатор)
SWA (архитектор программного обеспечения )
SWBL (загрузчик программного обеспечения)
SWC (программное обеспечение Компонент)
SWCE (элемент конфигурации программного обеспечения)
SWD (отладка последовательного интерфейса)
SWDD (подробный дизайн программного обеспечения)
SWE (инженер-программист)
SWLM (модуль загрузки программного обеспечения)
SWP (локальный параметр программного обеспечения)
SWP (платформа программного обеспечения)
SWP1 (параметр программного обеспечения)
SWPC (программный код программного обеспечения)
SWRS (спецификация требований к программному обеспечению)
T (температура)
T (Tera)
T (Tesla)
T (транзистор)
TBC (подлежит подтверждению)
TBD (To Be Determined)
TCP (протокол управления передачей)
TCP / IP (протокол управления передачей / Интернет-протокол)
TCXO (кварцевый осциллятор с температурной компенсацией)
TDES (стандарт тройного шифрования данных)
THERM (термистор)
TI (Texas Instruments)
TLP (Техническая логическая схема)
TMPS (Система контроля давления в шинах)
TMPS (Система контроля давления в шинах)
TO (Контуры транзисторов (стандартный пакет JEDEC) — номер JEDEC)
TO (Регулятор напряжения (JEDEC Standard Pa ckage) — Номер JEDEC)
TP (План тестирования)
TP (Контрольная точка)
TP (Контрольная точка)
TQFP (Тонкий четырехугольный плоский корпус)
TR (Технический регламент)
TR (Технический регламент)
TRANS (Контуры транзистора, Custom)
TRIM (триммер)
TRM (Техническое справочное руководство)
TRNG (Генератор истинных случайных чисел)
TS (Транспортный поток)
TSC (Концепция технической безопасности)
TSD (Обнаружение теплового отключения)
TSD (Порог)
TSOP ( Thin Small Outline Package)
TSQFP (Thin Shrink Quad Flat Packages)
TSR (Требование технической безопасности)
TSSOP (Thin Shrink Small Outline Package)
TTFF (Время до первого исправления)
TTSC (Центр технической поддержки Telit)
TVS (Переходный процесс Ограничители напряжения)
TVSP (Ограничители переходного напряжения, поляризованные)
TW (Предупреждение о перегреве)
u (микро)
UART (Универсальный асинхронный приемник / передатчик)
uC (Микроконтроллер)
UDS (Единые диагностические службы)
UL (Напряжение нагрузки)
ULPI (интерфейс Utmi + с низкими выводами)
UM (режим использования)
UMM (диспетчер режимов использования)
UMM (диспетчер режимов использования)
UMTS (универсальная система мобильной связи)
UPnP (универсальная система Plug and Play)
USB (универсальная последовательная шина)
USM (модуль под капотом)
UV (под напряжением)
UWB (сверхширокополосный)
В (вольт)
V2X (от транспортного средства ко всему)
VAR (варистор)
VBATT (источник питания от батареи)
Vbe (напряжение база-эмиттер )
VBF (универсальный двоичный формат)
VCC (общее соглашение об именах для вывода источника питания)
Vcc (напряжение (на) коллектора)
VCC (Volvo Car Corporation)
Vce (коллектор-эмиттер напряжения)
VCO (генератор, управляемый напряжением)
VDD (напряжение (на) сток)
Vdd (напряжение (на) сток)
Vds (сток-источник напряжения)
Vee (напряжение (на) эмиттер)
Vf (прямое напряжение)
VFC (виртуальный функциональный кластер)
VGA (Видеографическая матрица)
Vgd (затвор-сток напряжения)
Vgs (затвор-источник напряжения)
В in (вход напряжения)
VMM (управление режимами автомобиля)
VNA (векторный анализатор цепей)
Падение напряжения (переходное падение напряжения)
Vout (выход напряжения)
VPP (план программы автомобиля)
VSS (общее соглашение об именах для вывода заземления)

VSWR (коэффициент стоячей волны по напряжению)
VT (пороговое напряжение)
Вт (Вт)
Вт (Weber)
WAAS (широкополосная система расширения)
WAN (глобальные сети)
WB (широкополосный)
WCA (анализ наихудшего случая) )
WCC (расчет наихудшего случая)
WCDMA (широкополосный множественный доступ с кодовым разделением каналов)
WCO (часовой кварцевый осциллятор)
WDT (сторожевой таймер)
WF (смачиваемые боковые поверхности)
Втч (ватт-час)
Wi-Fi (беспроводной Интернет бесплатно Интернет)
Win (Windows)
WLAN (беспроводная локальная сеть)
WLPSP (пакет Pico Scale на уровне межфланцевого соединения)
WPC (беспроводная зарядка)
WPS (защищенная настройка Wi-Fi)
Вт (Вт-сек)
WSI ( WLAN — последовательный интерфейс)
WSR (запрос на гарантийное обслуживание)
WU (устройство пробуждения)
WWW (World Wide Web)
XDCR (преобразователи (IRDA))
XFMR (трансформаторы)
xSP (поставщик услуг на хостинге)
XTAL ( Кристалл)
год (год)
Z (Импеданс)
Z (стабилитрон)
Z (стабилитрон)
ZIF (Zer o Усилие вставки)
Zin (входное сопротивление)
Zout (выходное сопротивление)

Уроки в категории: Другое

Сокращения в области электротехники и электроники

Полезные ссылки в области техники и науки

Что такое КСВН, коэффициент отражения, мощность отражения и прямая мощность?

Срабатывание стиральной машины, электрическое соединение с предохранителем

Обновлено 17 октября 2020 г. : Первая публикация 26 июня 2013 г.

A Отключение стиральной машины или перегорание электрики — неисправность, с которой невозможно справиться, если только вы иметь электротехнические знания и иметь специальный прибор для проверки изоляции.Однако вы можете выполнить некоторые базовые проверки, как описано в этой статье. Сплавление стиральной машины может быть вызвано множеством разных компонентов и множеством разных проводов или соединений.

Наиболее частые причины перегрева электрики в стиральной машине

• Двигатель
• Нагреватель
• Глушитель
• Замыкание провода где-то
• Попадание воды на электрическую часть

Измеритель проверки изоляции

Чтобы правильно Для диагностики термозакрепляющей стиральной машины вам понадобится прибор для проверки изоляции.Эти счетчики пропускают 500 вольт постоянного тока через прибор и его отдельные части. Они могут обнаружить малейшие утечки на землю (низкое повреждение изоляции). Так что это не работа своими руками. Если у вас есть подходящее оборудование, вы, вероятно, уже знаете, как диагностировать и устранять неисправности с низким уровнем изоляции. В противном случае вам следует пригласить кого-нибудь посмотреть на него, если вы не видите чего-то очевидного, например, натертой проволоки.

Если вы ничего не видите, было бы разумнее заказать ремонт прибора.

Если у вас нет измерителя проверки изоляции

Без измерителя проверки изоляции вы не сможете провести надлежащие испытания изоляции, но это может стоить тестирование обычным мультиметром, если это все, что у вас есть.Он должен подобрать прямое замыкание на землю. Например, если вы проверяете целостность цепи между контактами нагревательного элемента и его заземляющей биркой или любой частью металла на элементе (удалите провода перед испытанием), непрерывности быть не должно.

Forbes специализируется на аренде бытовой техники Bosch , поэтому они знают ее до мелочей. Они также берут напрокат другие бренды и многие другие товары — подробнее

Предупреждение

Никогда не проверяйте что-либо на приборе, когда он подключен к сети.Не пытайтесь тестировать токоведущие части. Перед тестированием отключите от сети.

Если вы все же получите показание целостности, то электричество, проходящее через нагреватель, найдет путь к земле. Это приведет к срабатыванию УЗО или предохранителю вилки. То же самое относится к любой другой части, такой как двигатель. Между любым электрическим соединением и землей (или металлическим корпусом детали) не должно быть непрерывности. Однако отсутствие показаний не означает, что вины нет.

Отсутствие непрерывности может означать, что неисправность не может быть обнаружена.Для проверки целостности цепи (или мультиметра) требуется всего 3 вольта. Он не может прыгать через промежутки или проходить по дорогам с высоким сопротивлением. Но 230 вольт от сети может , если есть неисправность. Вот почему необходим надлежащий измеритель сопротивления изоляции.

Peter Tyson Appliances предоставляет высококачественное обслуживание в сочетании со специальными предложениями и конкурентоспособными ценами на тщательно подобранную бытовую технику.

---

Когда именно отключается электрика?

Если у вас нет измерителя сопротивления изоляции и / или вы не можете найти что-либо с помощью мультиметра, лучше всего попытаться получить подсказки, точно наблюдая за тем, когда устройство отключается.Если это сразу после подключения, значит, это может быть подавитель (предупреждение: подавители и конденсаторы могут вызвать неприятный шок, даже если они отключены).

Если он срабатывает только после того, как начал заполняться водой и барабан сначала начал вращаться, возможно, это неисправность двигателя. (Если вы подозреваете двигатель, он также должен отключиться при вращении).

Если он отключает электрику через короткое время после того, как он закончил наполнение водой и несколько раз повернул барабан в норме, то подозревается нагреватель. (снятие ТЭНа со стиральной машины). Если он срабатывает только при вращении, это может быть оголенный провод в проводке, который касается чего-то металлического, когда барабан подпрыгивает. Это часто может быть прерывистым, срабатывая только с большими нагрузками, когда барабан раскачивается намного сильнее.

Купить новый Нагревательный элемент

Купите новый нагревательный элемент или любую другую часть прибора в Ransom Spares. Семейный бизнес с дружественным сайтом и гарантией соответствия цен — Элементы стиральной машины

Процесс устранения

Компетентный инженер сможет довольно быстро найти причину этой неисправности.Но без измерителя сопротивления изоляции все обстоит иначе. Вы можете отключить стиральную машину от сети и провести физическую проверку на предмет защемленных или отсоединенных проводов. Или для проводов, у которых пластиковая изоляция терлась о что-то, открывая медный провод. Это может привести к короткому замыканию, если он коснется чего-то металлического, когда ванна раскачивается при вращении с большой нагрузкой.

Если есть подозрение на какую-то деталь, вы можете отсоединить ее, чтобы посмотреть, не остановит ли она плавление. Однако это не идеальный метод. Это могло просто вызвать код ошибки.И если он остановит срабатывание, вы не можете гарантировать, что это значит, что деталь неисправна. Например, у вас может быть оголенный провод в жгуте проводов двигателя, который на что-то закорачивает. Вы можете отключить двигатель (отодвинув поврежденный провод от места короткого замыкания). Омыватель больше не отключает электрику. Итак, вы покупаете новый мотор по большой цене. Но дело не в двигателе.

Единственный способ провести настоящую проверку — это использовать измеритель сопротивления изоляции. Между прочим, они слишком дороги, чтобы протестировать один прибор.Обычно они стоят от 200 до 600 фунтов стерлингов и выполняются профессиональными инженерами по ремонту.

---

Отремонтируйте свое устройство

* Ремонт в Лондоне

---

Если шайба сработала УЗО или предохранитель — и теперь не работает должным образом

Большинство людей, естественно, сбросят или заменит предохранитель и попытаются снова включите прибор. Если он перегорит или снова отключится, не повторяйте этот бессмысленный цикл. Совершенно очевидно, что здесь что-то не так, и нужно исправить.Особенно в случае физического перегорания предохранителя. Если вы продолжаете позволять чему-то перегорать предохранитель, это может привести к большему повреждению компонентов.

Кроме того, было бы очень глупо пытаться обойти предохранитель!

Иногда стиральная машина могла работать нормально и, казалось, не было никаких негативных последствий. Если так, следите за этим. Если это произойдет снова, попробуйте понаблюдать, когда он это сделает, как описано выше, чтобы получить подсказки о возможных подозреваемых. Если прибор запускается, но что-то не работает должным образом, значит, он требует ремонта.То, что слилось, вышло из строя полностью или повредило что-то еще.

Если ничего не работает, кроме некоторых ламп, это может быть главный глушитель или главная печатная плата. Если двигатель больше не работает, возможно, проблема в двигателе, и он полностью вышел из строя. Однако это могло также повредить что-нибудь на плате. Без необходимых знаний и подходящего измерителя сопротивления изоляции вам необходимо вызвать инженера.

Предохранитель и дверь не открывается

Если дверь не открывается и стиральная машина отключила электрооборудование, это могло привести к срабатыванию внутренней блокировки дверцы.Обычно это должно происходить только в том случае, если была большая вспышка и, возможно, не установлен предохранительный щит УЗО (который должен срабатывать достаточно быстро, чтобы не взорвать детали внутри).

В качестве альтернативы, это может быть дверной замок, который сработал из-за короткого замыкания внутри (дверца стиральной машины не открывается).

Обратите внимание, как я все время говорю «мог бы»? Это не повод спекулятивно покупать новые детали. Вы должны убедиться, что какая-то деталь неисправна, прежде чем думать о ее покупке, если она не достаточно дешевая, чтобы вы были счастливы рискнуть.А также легко заменить.

Ремонт бытовой техники

Не увлекайтесь

За эти годы многие опытные мастера по ремонту бытовой техники получили серьезные травмы или погибли.

ИТ-поддержка для бизнеса | Управление ИТ-поддержкой

• Продукт Платформа
  • Поддержка в реальном времени
  • Управление устройствами и инвентаризацией
  • Управление сетью и сервером
  • Управление приложениями и облаком
  • Включение / увольнение сотрудников
  • Закупки и снабжение
  • Безопасность
  Проекты
  • Стратегические проекты
• Решения По необходимости
  • У нас нет ЭТО
  • Я управляю нашей ИТ
  • Мы аутсорсируем IT
  По роли
  • Электрика для оперативных групп
  • Электрика для кадровых / кадровых команд
  • Электрика для ИТ-команд

определение электрики по The Free Dictionary

свет при приближении к полосе движения из-за короткого замыкания в электрике — несчастье, которое может случиться с каждым. Он обогнул фрегат, который тогда делал четырнадцать узлов, и окутал его своими электрическими кольцами, как светящаяся пыль. Рассвет пробивался сквозь окна и затемнял электрические огни. Электрические органы рыб представляют собой еще один случай особой трудности; Невозможно представить себе, какими шагами были созданы эти чудесные органы; но, как отметили Оуэн и другие, их внутренняя структура очень напоминает структуру обычных мышц; и поскольку недавно было показано, что лучи имеют орган, очень похожий на электрический аппарат, и все же, как утверждает Маттеучи, не разряжают электричество, мы должны признать, что слишком невежественны, чтобы утверждать, что никакой переход не является возможно.Электрические звонки и переговорные устройства обеспечивали связь с нижними этажами; в то время как на каминной полке стояли электрические часы, точно такие же, как у мистера Барбикена, который регулировал свой хронометр с точностью до десятой доли секунды с помощью часов инженера Мерчисона, которому было поручено стрелять из ружья с помощью электрической искры В то же время, когда его электрические дороги прокладывались через холмы, сенокосы обследовались и разбивались на городские площади, а кое-где, в соответствии с лучшими современными методами, извивались бульвары и полосы парка. Фентолин, в черной накидке и черной тюбетейке, сидел немного впереди в своей электрической карете, положив руку на рычаг управления. Кажется, в каждой комнате была одна из машин странного вида, и эти две машины были связаны Признание Глюка перед тем, как он подошел к электрическому стулу, пролило свет на серию загадочных событий, многие из которых, по-видимому, не связаны между собой, которые так волновали мир между 1933 и 1941 годами. Он считал себя правомочным в Хэмптон-Корт. в отпуске забыть сами имена кардинала Вулси или Вильгельма Оранского; но от каких-то подробностей об устройстве электрических звонков в соседней гостинице его вряд ли утащили.Это было то удобное изобретение, электрический фонарик, оснащенный темным капюшоном Raffles для выполнения функций горки.

21+ известных зданий и памятников под влиянием римской архитектуры

Римская архитектура по-прежнему впечатляет сегодня, как и тысячелетия назад. После падения Римской и Византийской империй классическая архитектура на протяжении веков продолжала вдохновлять архитектурный дизайн и стили.

Начиная с эпохи Возрождения возникли различные архитектурные стили, в значительной степени заимствованные из классических стилей.Эти новые стили также будут экспортироваться за пределы Европы, поскольку их влияние распространяется по всему миру.

Архитектурные стили Римская империя дала нам

Вот некоторые из наиболее заметных архитектурных стилей, вдохновленных примерами древнего Рима, Греции и Византии. Эти примеры далеко не исчерпывающие и не расположены в определенном порядке.

Романская архитектура стала популярной в Европе примерно с середины 11 века. По сути, это сплав римской, каролингской, византийской и германской традиций, он был в значительной степени продуктом великого расширения европейского монашества в 10-11 веках.

Он считается первым по-настоящему «европейским» стилем архитектуры и возник из-за необходимости в больших церквях, необходимых для размещения растущего числа монахов и священников, а также паломников, которые приезжали посмотреть на мощи святых. Каменные своды заменили деревянные конструкции, чтобы предотвратить разрушительные пожары.

Колизей , технически называемый Амфитеатр Флавиев , является одним из самых знаковых римских зданий всех времен. Источник: notto86 / Flickr

Неоклассицизм возник в результате неоклассического движения середины 18 века, отчасти в ответ на более натуралистические и яркие стили барокко и рококо, которые ему предшествовали.Он черпал вдохновение в классической эпохе и в основном находился под влиянием античных форм греческой и римской архитектуры.

СВЯЗАННЫЙ: КОЛИЗЕЙ: ИНЖЕНЕРНОЕ ЧУДО РИМСКОЙ ИМПЕРИИ

Он был наиболее популярен примерно в 1850-х годах , но до сих пор является одним из самых популярных стилей государственных зданий в мире.

Здание в стиле романского возрождения стало популярным в середине 1800-х годов. На него повлияла ранняя средневековая романская архитектура, отсюда и название.

В отличие от более ранних романских влияний. формы возрождения, как правило, имеют более простые арки и окна.

Палладио — это архитектурный стиль, вдохновленный работами венецианского архитектора Андреа Палладио ( 1508-1580 ). Палладио находился под сильным влиянием классических форм Древней Греции и Рима.

То, что сегодня считается палладианской архитектурой, на самом деле является эволюцией его работ. Его продолжали разрабатывать архитекторы на протяжении 18 века .Сначала он стал популярным в Великобритании, но вскоре распространился по Европе.

Имея это в виду, давайте теперь совершим небольшой тур по зданиям, вдохновленным римской архитектурой, по всему миру.

1. Букингемский дворец (восточное крыло), Лондон

Знаменитый восточный фасад Букингемского дворца, Источник : Diliff / Wikimedia Commons

Стиль: Неоклассический

Букингемский дворец, как он сегодня известен, на самом деле является сочетание различных стилей строительства добавлено к оригинальному дому, который был построен 1703 . Самый большой этап строительства был осуществлен архитекторами Джоном Нэшем и Эдвардом Блором в 19 веке. Он состоял из сооружения трех крыльев вокруг центрального двора.

Букингемский дворец стал официальной лондонской резиденцией британского монарха в 1837 .

Последние крупные структурные дополнения были сделаны в конце 19-го и начале 20-го века . К ним относятся восточная возвышенность, закрывающая двор, и знаменитый балкон, на котором члены королевской семьи собираются, чтобы приветствовать толпу.

Это крыло было реконструировано в 1913 архитектором сэром Астоном Уэббом до его нынешнего вида.

2. Пизанская башня, Пиза

Источник : Saffron Blaze / Wikimedia Commons

Стиль: Романский

Башня на самом деле является колокольней (отдельно стоящая колокольня) соседнего Пизанского собора. Хотя башня наиболее известна своим наклоном, она на самом деле является прекрасным образцом поздней итальянской романской архитектуры.

Он был спроектирован Боннано Пизано, а основание было разбито в 1173 . Строительство башни будет происходить в три этапа в течение 199 лет до его окончательного завершения в 1372 .

Наклон башни начался, как только строительство достигло третьего этажа, начав битву умов с гравитацией, которая будет продолжаться и по сей день.

Фундамент башни, глубина которого составляет всего 9 футов (3 метра) , был построен на плотной глине, которая ударилась о почву и была недостаточно прочной, чтобы удерживать башню в вертикальном положении.В результате вес башни начал смещаться вниз, пока не нашел самое слабое место.

Галилео Галилей предположительно использовал башню для некоторых своих экспериментов с гравитацией.

3. Лондонский музей естественной истории, Лондон

Панорамный вид на Музей естественной истории, Лондон, Источник : Diliff / Wikimedia Commons

Стиль: Романское возрождение

Построенный в идиосинкразическом стиле романского возрождения, Natural Исторический музей в Лондоне — великолепное здание. Первоначально он был спроектирован инженером-строителем Фрэнсисом Фоуком, который выиграл конкурс 1864 на проектирование здания. Когда Фаук умер вскоре после этого, план был передан Альфреду Уотерхаусу, который пересмотрел согласованные планы и перепроектировал фасады в романском стиле, вдохновленный его частыми визитами на континент.

Оба мужчины широко использовали римские аркады (серия арок, поддерживаемых колоннами, опорами или колоннами) и архитектурную скульптуру, не говоря уже о колоннах.

Строительство началось в 1873 и было завершено семь лет спустя в 1880 . В изменениях, сделанных Уотерхаусом, использовалась терракотовая плитка, чтобы противостоять копной атмосфере викторианского Лондона.

Сегодня музей — один из самых любимых в Великобритании образцов зданий в романском стиле, вдохновленный архитектурой, и одна из самых знаковых достопримечательностей города.

4. Белая башня в Лондонском Тауэре, Лондон

Белая Башня в Лондонском Тауэре, Источник : Бернард Ганьон / Wikimedia Commons

Стиль: Романский

Белая башня в Тауэре Лондон — еще один британский образец дизайна, вдохновленного римской архитектурой.Фактически, это исторический норманнский замок ( донжон ), построенный в несколько этапов, с 11 по 14 века.

Норманны-завоеватели быстро начали оставлять свой след в Британии своим собственным взглядом на романский стиль; иногда называют нормандским романским. Лондонский Тауэр, в частности Белая башня, станет одной из их величайших работ.

Строительство началось в начале 1080-х годов , и первоначально он использовался для размещения короля и его приближенных, но также служил частной часовней.Часовня Святого Иоанна в башне имеет превосходные образцы округлой романской арки.

Генрих III позже приказал побелить его в 1240 .

5. Бранденбургские ворота, Берлин

Источник : Pedelecs / Wikimedia Commons

Стиль: Неоклассический

Бранденбургские ворота в Берлине — прекрасный образец 18-го века неоклассической архитектуры, построенный прусским королем Фридрих Вильгельм II.Он был построен в честь завершения Батавской революции.

Сегодня это одна из самых известных достопримечательностей Германии и одна из лучших триумфальных арок в мире. Он построен на месте бывших городских ворот, которые раньше обозначали начало дороги из Берлина в Бранденбург-на-Гавеле.

Строительство началось в 1788 и завершилось в 1791 . Вся конструкция была спроектирована архитектором Карлом Готтардом Лангхансом.

С момента постройки ворота были местом крупных исторических событий Германии.Сейчас он считается символом бурной истории Европы и Германии.

6. Здание Смитсоновского института, Вашингтон, округ Колумбия

Источник : Diliff / Wikimedia Commons

Стиль: Романское возрождение

Завершено в 1855 , Здание Смитсоновского института построено из красного песчаника Сенека в искусственном Нормандский стиль. Это сочетание романского возрождения и готики.

Это была победа Джеймса Ренвика младшего в общенациональном конкурсе 1846 за его дизайн.Первоначально предполагалось, что его построят из белого мрамора, а затем из желтого песчаника, но проектировщики и строительный комитет в конце концов остановились на песчанике Сенека.

Изменение материалов произошло из-за того, что он дешевле мрамора и очень прост в обработке.

В конце 1960-х годов был проведен капитальный ремонт для установки современной электрики, лифтов, отопления, вентиляции и кондиционирования воздуха. Сегодня в этом здании находятся административные офисы Смитсоновского института.

7.Башня Галата, Стамбул

Башня Галата, Источник: Хорхе Ласкар / Wikimedia Commons

Стиль: Романский

Башня Галата, или Галата Кулеси на турецком языке, или Christea Turris (Башня Христа на Генуэзский) — средневековая каменная башня в Стамбуле. Он расположен к северу от слияния бухты Золотой Рог с проливом Босфор.

Это одна из самых знаковых и ярких достопримечательностей этого древнего города и очень популярная туристическая достопримечательность.Башня девятиэтажная, общая высота 219 футов (66,9 метра) .

На момент постройки в 14 веке это было самое высокое сооружение в городе. Он построен в романском стиле и возведен во время расширения генуэзской колонии в Константинополе.

Хотя имя первоначального архитектора было утеряно для истории, он был отремонтирован османским архитектором Хайреддином в 1509 после сильных повреждений в результате землетрясения.

Когда город был захвачен турками, башня была изменена, чтобы действовать как смотровая башня для обнаружения пожаров в городе. Сегодня здесь есть ресторан и кафе на верхних этажах, откуда открываются бесподобные виды на город и реку Босфор.

8. Церковь Гроба Господня, Иерусалим

Поперечное сечение нынешней церкви, показывающее расположение двух самых святых мест христианского мира, Источник: Yupi666 / Wikimedia Commons

Стиль: Романский

Церковь Св. Гроба Господня в Иерусалиме — церковь в христианском квартале города, построенная на традиционном месте распятия и захоронения Иисуса.Хотя история церкви восходит к 4 веку нашей эры, она имеет долгую историю.

Он был сожжен персами в 614 году, восстановлен Модестом примерно в 620 году, разрушен халифом аль-Хаким би-Амр Аллах примерно в 1009 году и восстановлен византийским императором Константином IX в середине 11 века.

С тех пор возникла необходимость в частом ремонте, реставрации и модернизации. Нынешняя церковь датируется в основном 1810 годом.

Сегодня она по-прежнему является основным местом паломничества христиан всего мира.

9. Нью-Йоркская фондовая биржа, 18 Брод-стрит, Нью-Йорк

Источник : Арнольдиус / Wikimedia Commons

Стиль: Неоклассический

Нью-Йоркская фондовая биржа (NYSE) на сегодняшний день является крупнейшей биржей в мире. По состоянию на августа 2019 года общая рыночная капитализация составляла около 39,3 трлн долларов .

Главное здание, 11 Wall Street, было официально признано Национальным историческим памятником в 1978 .Это здание было открыто для бизнеса 1903 и было спроектировано архитекторами Троубриджем и Ливингстоном и Джорджем Б. Постом.

10. Мраморная арка, Лондон

Источник : Стивен МакКей / Wikimedia Commons

Стиль: Имперский римский стиль / неоклассический

Мраморная арка — это культовая триумфальная арка XIX века в стиле неоклассицизма, расположенная в Лондоне, Англия. Как и многие другие здания в Лондоне, вдохновленные романской архитектурой, оно было спроектировано и возведено архитектором Джоном Нэшем, хотя оно не так грандиозно, как планировалось изначально, из-за соображений стоимости.

Арка была спроектирована в 1827 и была спроектирована как грандиозное празднование британских побед в наполеоновских войнах и как ворота в расширяющийся Букингемский дворец. Строительство было приостановлено между 18:30 и 1832 годами и завершено в 1833 году . В 1851 он был перенесен на его нынешнее место.

В результате работ по расширению Парк-лейн в 1960-х годах арка была изолирована на островке безопасности на перекрестке с Оксфорд-стрит.

Джон Нэш основал свой проект Мраморной арки на прекрасно сохранившейся Арке Константина в Риме.Структура облицована каррарским мрамором, добытым в карьере недалеко от Серавеццы в Тоскане.

11. Капитолий штата Калифорния, Сакраменто

Сакраменто, вид на Капитолий штата Калифорния с 10-й улицы, Источник : Андре м / Wikimedia Commons

Стиль: Неоклассический

В здании Капитолия штата Калифорния находится двухпалатный законодательный орган штата и офис губернатора штата Калифорния. Он расположен в Сакраменто и представляет собой фантастический образец неоклассической архитектуры.

Спроектированный архитектором М. Фредериком Батлером, он был построен между 1860 и 1874 годами . Дизайн здания фактически основан на здании Капитолия в Вашингтоне, округ Колумбия.

Оно было внесено в Национальный реестр исторических мест в 1973 и в Реестр исторических памятников Калифорнии в 1974 .

12. Собор Святого Павла, Лондон

Источник : Марк Фош / Wikimedia Commons

Стиль: Неоклассицизм / английское барокко

Собор Святого Павла, спроектированный великим архитектором сэром Кристофером Реном, имеет долгую историю.Первоначальная церковь на этом месте была основана в 604, годах нашей эры, а нынешний собор датируется концом 17 века .

Строительство собора было частью крупной программы восстановления Лондона после разрушений Великого лондонского пожара. Завершено в , 1708, .

Сегодня это одно из самых узнаваемых и известных зданий в мире и обязательная туристическая достопримечательность Лондона. Самая выдающаяся особенность здания, купол, доминирует на горизонте Лондона более 300 лет .

Несмотря на то, что здание само по себе является великолепным, оно было кристаллизовано в сознании британцев во время Второй мировой войны, когда оно чудом уцелело во время Блиц. Знаменитые изображения, на которых он демонстративно стоит из окружающего дыма и огня, станут символом сопротивления Великобритании нацистской военной машине.

13. Британский музей, Лондон

Источник : Ham / Wikimedia Commons

Стиль: Неоклассический

Главное ядро ​​Британского музея было спроектировано архитектором сэром Робертом Смирком в 1823 .Он состоит из четырехугольника с четырьмя крыльями в каждом из четырех основных направлений компаса.

Здание было завершено в 1852 и теперь включает галереи классической скульптуры и ассирийских древностей. Смирке находился под сильным влиянием классической античности, включая римскую архитектуру.

Сегодня это популярная туристическая достопримечательность в Великобритании, ежегодно привлекающая миллионы посетителей.

14. Пантеон, Париж

Источник: Camille Gévaudan / Wikimedia Commons

Стиль: Неоклассический

Пантеон в Париже — это здание в римском стиле в Латинском квартале Парижа.Первоначально он был построен как церковь в честь Святой Женевьевы, но теперь функционирует как светский мавзолей.

Его часто называют фантастическим примером неоклассической архитектуры, якобы построенным по образцу Пантеона в Риме. Строительство началось в 1758 и завершилось в 1790 .

Он был спроектирован архитектором Жаком-Жерменом Суффло и содержит знаменитый маятник Фуко.

15. Рейхстаг, Берлин

Источник : Taxiarchos228 / Wikimedia Commons

Стиль: Неоклассика / необарокко

Рейхстаг, официально Deutscher Bundestag — Plenargebäreich в Германии.Он был спроектирован Полом Валлотом и был построен между 1884 и 1894 годами.

Здание изначально предназначалось для размещения Парламента Германии ( Бундестаг ), и служило ему до 1933 , когда оно было серьезно повреждено во время печально известного пожара Рейхстага. После окончания Великой Отечественной войны здание вышло из употребления.

Руины были обезврежены в 1960-х годах и полностью восстановлены только в начале 1990-х годов после воссоединения Германии.

16.L’Arc De Triomphe, Париж

Источник : Dietmar Rabich / Wikimedia Commons

Style: Neoclassical

L’Arc De Triomphe — вероятно, самая известная в мире триумфальная арка и одна из самых знаковых достопримечательностей Парижа. . Он расположен на западной оконечности Елисейских полей в центре площади Шарля де Голля.

Он был построен в честь тех, кто сражался и погиб во время Французской революции и наполеоновских войн. Имена выдающихся французских побед и генералов начертаны на его внутренней и внешней поверхности.После окончания Первой мировой войны под его своды пристроили Могилу Неизвестного солдата.

Дизайн арки олицетворяет неоклассический дизайн и в основном был разработан архитекторами Жаном Шалгруном и Луи-Этьеном Эрикар де Тюри. Он был непосредственно вдохновлен Триумфальной аркой Тита в Риме.

Был введен в эксплуатацию в 1806 и торжественно открыт в 1836 . Триумфальная арка была самой высокой триумфальной аркой в ​​мире до завершения строительства Монумента революции в Мехико в 1938 году.

17. Верховный суд США, Вашингтон, округ Колумбия

Вид на здание Верховного суда в 1935 году, Источник : Федеральная судебная власть / Wikimedia Commons

Стиль: Неоклассический

Здание Верховного суда США было спроектировано Кэсс Гилберт и был построен между 1932 и 1935 годами . Необходимость отдельной штаб-квартиры успешно обосновал главный юрист Уильям Говард Тафф в 1929 .

До этого Суд разделял резиденцию в здании Капитолия до 1935 .Последнее здание было фактически завершено $ 94,000 при его бюджете $ 9,740,000 ( $ 136 миллионов сегодня).

Касс Гилберт решила спроектировать здание в неоклассическом стиле с общественными фасадами из вермонтского мрамора.

18. Собор Хельсинки, Хельсинки

Источник : Alvesgaspar / Wikimedia Commons

Стиль: Неоклассический

Собор Хельсинки был построен между 1830 и 1852 как дань уважения Великому князю Финляндии. Николай 1 из России.До обретения Финляндией независимости в 1917 она была известна как церковь Святого Николая.

Первоначальный дизайн был разработан архитектором Карлом Людвигом Энгелем с изменениями, внесенными позже Эрнстом Лорманном.

Сегодня это одна из самых популярных туристических достопримечательностей Хельсинки. По оценкам, ежегодно его посещают около 350 000 человек. Здесь проводятся регулярные службы, а также специальные мероприятия, такие как свадьбы.

19. Конная гвардия, Лондон

Источник : Алистер Веттин / Wikimedia Commons

Стиль: Палладианский / неоклассический

Конная гвардия — одно из самых известных и исторических зданий Лондона.Строительство началось в 1750 , а строительство было завершено в 1759 .

Первоначально он был построен как казармы и конюшни для британской домашней кавалерии, но позже стал важным военным штабом британской армии.

Конная гвардия первоначально служила входом во дворец Уайтхолл, позже дворец Сент-Джеймс. Именно по этой причине его все еще церемониально защищают члены Королевской гвардии Королевы (Queen’s Life Guard).

Он был разработан Уильямом Кентом, Джоном Варди и Уильямом Робинсоном и вдохновлен модным палладианским стилем того времени.

20. Altare della Patria, Рим

Источник : Alvesgaspar / Wikimedia Commons

Стиль: Неоклассический

Altare della Patria («Алтарь Отечества»), также известный как памятник Виктору Эммануалу II, является монументальным Здание возведено в честь первого короля недавно объединенной Италии Виктора Эммануала. Памятник спроектирован Джузеппе Саккони в 1885 .

Последняя постройка была открыта в 1911 , а строительство было завершено в 1925 .Он построен в неоклассическом стиле и включает в себя коринфские колонны, фонтаны, конные статуи Виктора Эммануала и статуи богини Виктории на квадригах.

Громадные размеры памятника подверглись изрядной доле критики как за заметность, размер, так и за помпезный дизайн. Его строительство также разрушило большую часть древнеримского Капитолийского холма.

21. Белый дом, Вашингтон, округ Колумбия

Источник : Джим Грей / Flickr

Стиль: Неоклассический

Далее в нашем списке зданий, построенных под влиянием римской архитектуры, мы возвращаемся в Соединенные Штаты.

Белый дом был спроектирован Джеймсом Хобаном в неоклассическом стиле. Строительство началось в 1792 , и президент Джон Адамс и его жена Абигейл переехали в недостроенный дом в 1800 году.

Во время катастрофической войны 1812 года британские солдаты захватили Вашингтон и подожгли резиденцию.

В результате этого акта была полностью разрушена внутренняя часть и повреждена внешняя часть первоначального здания. Ремонтно-восстановительные работы начались сразу и были частично завершены в 1817 г.

Южный портик был построен в 1824 году, а Эндрю Джексон наблюдал за добавлением Северного портика в 1829 году.

В 1902 году президент Теодор Рузвельт начал капитальный ремонт, включая строительство Западного крыла. Преемник Рузвельта, президент Уильям Говард Тафт, построил Овальный кабинет в расширенном крыле офиса.

Менее пятидесяти лет спустя Белый дом проявлял признаки серьезной структурной слабости. Президент Гарри С.Трумэн начал ремонт здания, в котором было разобрано все, кроме внешних стен. Реконструкция была завершена в 1952 году под руководством архитектора Лоренцо Винслоу.

22. Union Station, Вашингтон, округ Колумбия

Источник : VeggieGarden / Wikimedia Commons

Стиль: Смешанный, но в основном неоклассический / изящное искусство

Один Станция Union Station в Вашингтоне, округ Колумбия, является еще одним зданием, отчасти вдохновленным великой архитектурой Римской империи.Она была спроектирована очень известным архитектором Дэниэлом Бернхэмом и официально открыла свои двери в 1907 году, но не была полностью завершена до 1908 года.

Станция достигла своего расцвета в 1940-х годах, когда она процветала как транспортный узел, обслуживающий более человек. 42 000 9 0004 пассажира в день. Эта огромная ступенька сказалась на здании, и ремонт часто проводился дешево, что со временем ухудшало эстетику здания.

Распространение личного автомобиля резко повлияло на полезность здания, и в 1950-х годах его владельцы начали искать альтернативные варианты использования исторического здания.

Станция Юнион была официально признана исторической достопримечательностью в 1964 году и позже была внесена в Национальный реестр исторических мест в 1969 году. Также в 1960-х годах федеральное правительство взяло на себя бразды правления и преобразовало его для использования в качестве Национального центра для посетителей.

К сожалению, как и многие другие проекты, находящиеся под государственным управлением, конверсия пострадала из-за недостаточного финансирования, плохого дизайна и неспособности угнаться за меняющимися вкусами. Проект был признан провальным вскоре после официального открытия в середине 1970-х годов.

Это когда-то гордое здание достигло своего пика в начале 1980-х годов, когда плохая погода еще больше повредила и без того ослабленную крышу, в результате чего она местами обрушилась. Здание закрыто надлежащим образом, проводятся ремонтные работы.

Это привело к принятию в 1981 году Закона о реконструкции станции Юнион, который обещал восстановить и защитить здание для будущего процветания. Работы были окончательно завершены в 1988 году, и сегодня он вернулся как один из самых загруженных железнодорожных узлов и многофункциональных зданий в стране.

С тех пор в здании были проведены ремонтные и пристройки.

23. Мемориал Джефферсона, Вашингтон, округ Колумбия

Источник : Служба национальных парков

Стиль: Возрождение неоклассицизма / классицизма

Еще одно известное современное здание, вдохновленное архитектурой римлян, — Мемориал Джефферсона в Вашингтоне, округ Колумбия

Построенное в период с конца 1930-х до середины 1940-х годов, здание было посвящено президенту Франклину Д.Рузвельта в апреле 1943 года.

Построенное в неоклассическом стиле здание находится в парке Западный Потомак на берегу реки Потомак. Мемориал стоит на одной линии с Белым домом и был спроектирован архитектором Джоном Расселом Поупом.

Знаменитая бронзовая статуя Томаса Джефферсона, созданная Рудольфом Эвансом, была добавлена ​​позже, в 1947 году. Любому изучающему архитектуру общая форма мемориала очень напоминает римский Пантеон и отчасти является данью уважения самому Джефферсону. дизайн ротонды в Университете Вирджинии.

Само здание представляет собой круглую структуру под открытым небом с мелким куполом, поддерживаемым 26 ионными колоннами . Есть еще 12 колонн , поддерживающих северный портик, и 4 колонны , которые стоят в каждом из проемов мемориалов.

Основное внешнее строение построено из мрамора Imperial Danby, добытого в Вермонте, и опирается на ряд гранитных и мраморных террас. Внутри памятник облицован белым мрамором Джорджии с отделкой топором и полом из розового мрамора Теннесси.

Сегодня здание находится в ведении Службы национальных парков, а в 2007 году оно заняло четвертое место в списке «Любимая архитектура Америки» Американского института архитекторов.

24. Federal Hall, Нью-Йорк

Источник: Служба национальных парков

Стиль: Неоклассическое / греческое возрождение

И, наконец, еще одно здание, вдохновленное архитектурой древнего Рима, — Federal Hall в Нью-Йорке. Расположенный в самом центре не менее известной Уолл-стрит, это место на самом деле представляет собой две отдельные постройки: первоначальное здание, построенное в 1703 году (а позже снесенное), и более современное здание, построенное в 1842 году под таможню.

Хотя, технически говоря, только оригинальное сооружение 1703 года называлось «Федеральный зал», оба они являются частью Национального мемориала Федерального холла, находящегося в ведении Службы национальных парков США.

Первоначальное строение сначала служило ратушей Нью-Йорка и было местом, где Конгресс колониального закона о гербовых марках собрался, чтобы составить историческое послание королю Георгу III . Сообщение было написано в отношении права американских резидентов на те же права, что и резиденты Великобритании, в соответствии со знаменитым протестом «нет налогообложения без представительства».
