Что такое дроссель в автомобиле: зачем нужна и как почистить

зачем нужна и как почистить

Алексей Федоров

почистил и адаптировал немало дроссельных заслонок

Профиль автора

Дроссельная заслонка — устройство, которое ограничивает и регулирует поток воздуха в бензиновых двигателях.

Их работа зависит от количества топливовоздушной смеси. В дизелях дело в ее качестве: воздух поступает без преград и регулируется только количеством топлива, которое попадает в цилиндр. Дроссельная заслонка тоже есть, но у нее другие задачи:

1. Заглушить ДВС — штатно или аварийно.
2. Ограничить поток воздуха для более эффективной работы системы EGR.

В этой статье я подробно расскажу про дроссельную заслонку в бензиновых двигателях: зачем она нужна, как она работает, а также зачем и как ее чистить.

О чем вы узнаете из статьи

• Какие дроссельные заслонки бывают
• Где искать дроссельную заслонку
• Неисправности дроссельных заслонок
• Как почистить дроссельную заслонку

Какие дроссельные заслонки бывают

Механическая заслонка мгновенно откликается на педаль газа, машина ведет себя предсказуемо и незамедлительно реагирует на команды водителя. Наиболее сложная, устаревшая и наименее надежная конструкция. Педаль газа соединена с дроссельной заслонкой тросиком. Чем сильнее водитель нажимает педаль газа, тем сильнее открывается заслонка.

В конструкции есть шаговый двигатель с клапаном на штоке, он же регулятор холостого хода — РХХ. Он необходим, чтобы открывать или закрывать отдельный канал воздуха для обеспечения стабильной работы, когда водитель не трогает педаль газа и двигатель работает на холостых оборотах.

/serious-damage-stories/

«Повезло еще, что не встали на трассе»: 10 историй о серьезных поломках автомобиля

Такие заслонки ставили почти на все Жигули с инжекторным двигателем, на БМВ Е34, Е36, Мерседес W123.

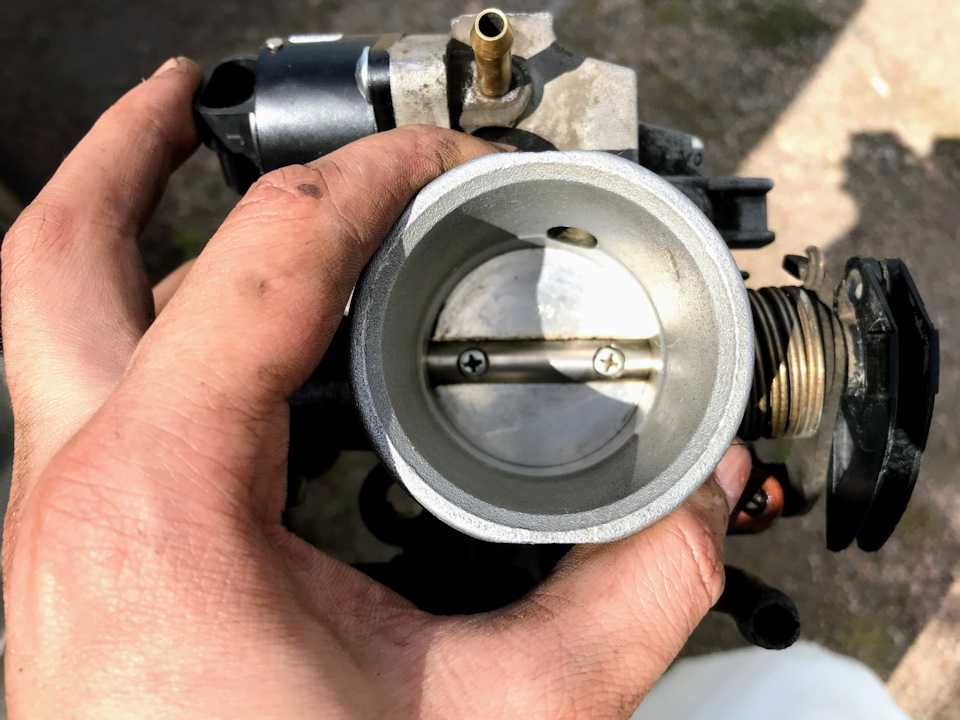

Механическая дроссельная заслонка. Черная деталь слева — сектор привода заслонки: к нему приходит тросик от педали газа. Под ним пружина, которая автоматически закрывает заслонку. Через обе детали проходит шкив привода датчика положения, к которому также прикреплена заслонка. Большая темная полость сверху справа — канал РХХ. Трубки в нижней части позволяют включить дроссельную заслонку в контур системы охлаждения двигателя, чтобы в мороз механические детали заслонки работали как положено. Источник: monte_a / Shutterstock

Электромеханическая. Такой же отклик на педаль газа, но мотор работает плавнее: если резко нажать педаль газа, он не будет дымить. На автомобиле с такой дроссельной заслонкой проще трогаться с места, он реже глохнет при ошибках водителя. Конструкция более простая и надежная. Вместо РХХ и датчика положения — блок управления: в нем несколько датчиков и моторедуктор. Между педалью газа и заслонкой есть дополнительная пружина.

Блок управления без участия водителя может изменять положение дроссельной заслонки через редуктор с электродвигателем. Вот какая от этого польза:

1. Двигатель более стабилен на холостом ходу.
2. Водителю проще трогаться с места и двигаться в гору под нагрузкой, если он недостаточно сильно нажимает на педаль.
3. Двигатель выбрасывает в атмосферу гораздо меньше вредных веществ.

6 способов сломать двигатель автомобиля

Такие дроссельные заслонки стояли на Фольксвагене Гольфе 4, а также на БМВ E36 и E46 с двигателями M52TU и частично M54.

Электромеханическая дроссельная заслонка. Источник: Aleksandr Kondratov / Shutterstock

Электрическая. Такая конструкция реагирует на педаль газа с задержкой. Дело в экологии: блоку управления нужны доли секунды, чтобы правильно рассчитать угол открытия дросселя и количество топлива, которое будет соответствовать экологическим нормам.

В результате пользы еще больше:

1. Формируется правильная смесь, которая полностью сгорает — из выхлопной трубы не идет дым и копоть.
2. Экономится топливо.
3. Двигатель работает более плавно, есть возможность обеспечить работу круиз-контроля.
4. Конструкция самая надежная: в ней буквально труба, заслонка и электрический блок, который ей управляет.

/avtokredit-podeshevle/

Как нам удалось добиться лучшей цены на новую Ладу Весту осенью 2021 года

Педаль газа и заслонка не связаны: на педали датчик, по которому блок управления ДВС считывает фактическое положение и скорость изменения положения педали газа. В соответствии с этими параметрами блок управления подает команды на дроссель, топливные форсунки и блок управления коробки передач. Моторы с таким дросселем более эффективны по показателям экономии топлива, экологичности и плавности хода. Такая стоит практически на всех автомобилях с 2008—2010 года.

Дроссельная заслонка атмосферного двигателя 1.6 MPI концерна Фольксваген

Где искать дроссельную заслонку

На атмосферных ДВС дроссельная заслонка установлена сразу после корпуса воздушного фильтра. На турбированных сначала стоит турбокомпрессор, за ним может стоять интеркулер, и только потом — дроссельная заслонка.

Неисправности дроссельных заслонок

Дроссельная заслонка работает некорректно, когда у нее засорены стенки и каналы. Все дело в далеко не чистых картерных газах. Вот что в них есть:

1. Пары моторного масла.
2. Выхлопные газы, которые просачиваются через поршневые кольца в картер ДВС.
3. Пары топлива, которые также просачиваются, если случился пропуск зажигания и смесь сгорела не полностью.

Через систему вентиляции картерных газов все это попадает во впускной коллектор и оседает на его стенках. Дроссельная заслонка обычно открыта не полностью, воздух проходит с затруднением, поэтому отложения масла и сажи более серьезные, чем до и после нее.

Со временем отложений становится больше, сечение дроссельной заслонки сокращается. В двигатель поступает меньше воздуха, проявляются симптомы неисправности: двигатель троит, он работает нестабильно и теряет мощность. Поэтому важно не забывать чистить дроссельную заслонку раз в 40—50 тысяч километров, чтобы она не доставляла проблем. Просто почистить недостаточно, ее нужно адаптировать — но об этом мы поговорим в следующей главе.

/bad-old-focus/

Как мы купили 15-летний Форд Фокус и постоянно его ремонтируем

Например, на турбированных двигателях автомобилей Опель первой половины десятых годов устанавливали дроссельную заслонку небольшого сечения: это позволяло сэкономить немного места под капотом. Но когда она засорялась, на панели приборов загорался «Чек энджин». Диагностика показывала ошибку «Недостаточное количество воздуха на холостых оборотах».

На этом проблемы электрических дроссельных заслонок заканчиваются. С механическими и электромеханическими все гораздо сложнее. Вот что может сломаться:

1. РХХ, датчик положения заслонки, шестерня в редукторе.
2. Трос, который соединяет заслонку и педаль газа, может перетереться, пострадать от коррозии и оборваться.
3. Трубки, по которым идет антифриз, могут потечь.

Дроссельная заслонка двигателя Фольксваген 1.6 CFNA до и после очистки

Как почистить дроссельную заслонку

Механически все просто: заслонку необходимо снять и почистить. Средство для очистки так и называется: очиститель дроссельной заслонки. Продают в любом автомагазине, на заправках, в гипермаркетах и в онлайне.

Когда дроссельная заслонка засоряется, ЭБУ двигателя вынужден подстраивать ее работу с поправкой на отложения на стенках. Это касается даже РХХ на классических Жигулях. Когда грязь убирают, заслонка продолжает работать так, как работала до чистки. Двигатель может запуститься с первого раза, может с третьего, может какое-то время работать нестабильно, а может зажечь «Чек Энджин» на панели приборов. Чтобы двигатель начал работать так, как должен, заслонку нужно адаптировать.

/drift-vaz2101/

Сколько стоит собрать машину для дрифта на базе жигулей

Дроссельную заслонку могут адаптировать по-разному, все зависит от конкретной модели автомобиля. Например:

• подключить диагностический прибор, выбрать пункт «Адаптация дроссельной заслонки». Будет слышно, как работает электромотор редуктора;
• скинуть клемму, выждать определенное время, при необходимости — повторить процедуру;
• в обязательном порядке отключить все потребители электроэнергии, запустить двигатель, и оставить работать на холостом ходу до тех пор, пока не заработают вентиляторы.

На станциях технического обслуживания за чистку просят от 1500 Р. Цена в большей степени зависит от того, насколько сложно добраться до дроссельной заслонки. В некоторых случаях для этого приходится снимать впускной коллектор: тогда услуга может стоить 5000—7000 Р.

Запомнить

1. Дроссельную заслонку стоит чистить ради профилактики раз в 40—50 тысяч километров. Если она засоряется чаще — есть проблемы с вентиляцией картерных газов.
2. Уточняйте про адаптацию. Обратите внимание, чтобы она не стояла в заказ-наряде отдельной строкой — это часть чистки дроссельной заслонки. В приличных мастерских за это не берут отдельные деньги.
3. Без адаптации машина может не запуститься, поэтому не стоит чистить дроссельную заслонку самостоятельно. Есть риск заплатить за эвакуатор или за выезд специалиста с оборудованием.

Новости, которые касаются всех, — в нашем телеграм-канале. Подписывайтесь, чтобы быть в курсе происходящего: @tinkoffjournal.

Дроссельная заслонка – назначение, устройство, принцип работы

Дроссельная заслонка является конструктивным элементом впускной системы бензиновых двигателей внутреннего сгорания с впрыском топлива и предназначена для регулирования количества воздуха, поступающего в двигатель для образования топливно-воздушной смеси. Дроссельная заслонка устанавливается между воздушным фильтром и впускным коллектором.

По своей сути дроссельная заслонка является воздушным клапаном. При открытой заслонке давление во впускной системе соответствует атмосферному давлению, при закрытии — уменьшается до состояния вакуума. Это свойство дроссельной заслонки используется в работе вакуумного усилителя тормозов, для продувки адсорбера системы улавливания паров бензина.

Дроссельная заслонка может иметь механический привод или электрический привод с электронным управлением.

Дроссельная заслонка с механическим приводом

Механический привод дроссельной заслонки в настоящее время применяется на большинстве бюджетных машин. Привод предполагает связь педали газа и дроссельной заслонки с помощью металлического троса.

Элементы дроссельной заслонки объединены в отдельный блок, который включает корпус, дроссельную заслонку на валу, датчик положения дроссельной заслонки, регулятор холостого хода.

Корпус дроссельной заслонки включен в систему охлаждения двигателя. В нем также выполнены патрубки, обеспечивающие работу системы вентиляции картера и системы улавливания паров бензина.

Регулятор холостого хода поддерживает заданную частоту вращения коленчатого вала двигателя при закрытой дроссельной заслонке во время пуска, прогрева и при изменении нагрузки во время включения дополнительного оборудования. Он состоит из шагового электродвигателя и соединенного с ним клапана, которые изменяют количество воздуха, поступающего во впускную систему в обход дроссельной заслонки.

Дроссельная заслонка с электрическим приводом

На современных автомобилях механический привод дроссельной заслонки заменен на электрический привод с электронным управлением, что позволяет достичь оптимальной величины крутящего момента на всех режимах работы двигателя. При этом обеспечивается снижение расхода топлива, выполнение экологических требований, безопасность движения.

Отличительными особенностями дроссельной заслонки с электрическим приводом являются:

• отсутствие механической связи между педалью акселератора и дроссельной заслонкой;
• регулирование холостого хода путем перемещения дроссельной заслонки.

Так как между педалью газа и дроссельной заслонкой нет жесткой связи, используется электронная система управления дроссельной заслонкой. Электроника в управлении дроссельной заслонкой позволяет влиять на величину крутящего момента двигателя, даже если водитель не воздействует на педаль газа. Система включает входные датчики, блок управления двигателем и исполнительное устройство.

Помимо датчика положения дроссельной заслонки в системе управления используется датчик положения педали акселератора, выключатель положения педали сцепления, выключатель положения педали тормоза.

В работе системы управления дроссельной заслонкой также используются сигналы от автоматической коробки передач, тормозной системы, климатической установки, системы круиз-контроля.

Блок управления двигателем воспринимает сигналы от датчиков и преобразует их в управляющие воздействия на модуль дроссельной заслонки.

Модуль дроссельной заслонки состоит из корпуса, собственно дроссельной заслонки, электродвигателя, редуктора, возвратного пружинного механизма и датчиков положения дроссельной заслонки.

Для повышения надежности в модуле устанавливается два датчика положения дроссельной заслонки. В качестве датчиков используются потенциометры со скользящим контактом или бесконтактные магниторезистивные датчики. Графики изменения выходных сигналов датчиков направлены навстречу друг другу, что позволяет их различать блоку управления двигателем.

В конструкции модуля предусмотрено аварийное положение дроссельной заслонки при неисправности привода, которое осуществляется с помощью возвратного пружинного механизма. Неисправный модуль дроссельной заслонки заменяется в сборе.





7 Признаки неисправного или неисправного корпуса дроссельной заслонки

11 ноября 2021 г.

В современных автомобилях корпус дроссельной заслонки является важной частью системы впуска воздуха, которая регулирует количество воздуха, поступающего в двигатель, который затем сжигает топливо в цилиндрах. В любой момент времени, чтобы двигатель работал в оптимальном режиме, очень важно обеспечить поступление необходимого количества воздуха. Когда корпус дроссельной заслонки грязный, неисправный или засоренный, он останавливает подачу воздуха в двигатель, что вызывает проблемы с производительностью, а также направляет несгоревшее топливо через выхлопную систему. Вот 7 признаков плохого или неисправного корпуса дроссельной заслонки, которые помогут вам определить проблему, пока не стало слишком поздно.

Корпус дроссельной заслонки

Обычно, когда корпус дроссельной заслонки работает правильно, он синхронизируется с подачей топлива и педалью акселератора. Нажмите на педаль акселератора, и поток топлива в двигатель увеличится, а корпус дроссельной заслонки втянет дополнительный воздух, чтобы сжечь дополнительное топливо, что позволит вашему автомобилю работать должным образом и работать плавно.

Симптомы следующие,

1. Отсутствие питания
   Недостаток мощности

   Когда корпус дроссельной заслонки работает неправильно, в смесь попадает больше или меньше воздуха, что приводит к недостатку мощности, и автомобиль не разгоняется должным образом. Когда вы нажимаете на акселератор, в идеале он должен пропускать больше воздуха для сжигания поступающего избыточного топлива, но если он неисправен, воздуха будет недостаточно, и из-за этого не будет скачка мощности.

2. Проблемы при разгоне
   Проблемы при разгоне

   Так как не хватает мощности, то при разгоне автомобиля точно будут проблемы. У автомобиля либо будет неравномерное ускорение, либо он не будет ускоряться после определенного момента, и оба они вызывают проблемы не только с мощностью и пробегом, но и с долговечностью двигателя.

3. Повышение или понижение холостого хода
   Высокий или низкий холостой ход

   Когда дроссельная заслонка работает неэффективно, одним из контрольных признаков является плохой или низкий холостой ход.

   Это включает в себя остановку двигателя после остановки, очень низкие обороты холостого хода после запуска или остановку двигателя при резком нажатии на педаль акселератора. Собранная грязь вызывает турбулентный поток воздуха в систему и приводит к колебаниям скорости холостого хода.

   Обслуживайте свой автомобиль в GoMechanic.

   Запишитесь на техническое обслуживание автомобиля с GoMechanic уже сегодня!

4. Грязь или скопление грязи
   Грязь или нагар

   Одной из основных причин засорения корпуса дроссельной заслонки является накопление грязи внутри детали, что также известно как нагар. Это создает шероховатую поверхность, которая мешает воздушно-топливному потоку и снижает эффективность вашего двигателя. Нагар вызывает аналогичную проблему, создавая неровную поверхность внутри детали.

5. Плохой пробег
   Плохой пробег

   На топливную экономичность автомобиля сильно влияет засорение корпуса дроссельной заслонки. Идеальным способом измерения пробега является метод от полного бака до полного бака. Сначала вы заправляете полный бак топлива, записываете показания одометра или обнуляете один из счетчиков пройденного пути, а затем проезжаете несколько сотен километров. Снова заполните бак и запишите общее количество израсходованного топлива. Расстояние, деленное на количество израсходованного топлива, даст вам четкое представление о пробеге вашего автомобиля. Если разница составляет более 15%, то высока вероятность того, что проблема с корпусом дроссельной заслонки.

6. Проблемы с электричеством
   Проблемы с электрикой

   Поскольку в наши дни автомобили становятся все более зависимыми от датчиков и электроники, электропроводка действует как нервная система. Если электронный датчик дроссельной заслонки покрыт грязью, это приведет к ненужным корректировкам воздушно-топливной смеси. Это может перевести автомобиль в режим вторичного пониженного энергопотребления, пока его не увидит сервисный механик.

   Для некоторых автомобилей, у которых нет этого режима, есть такие методы, как снижение мощности, ограничение оборотов двигателя и т. д.

7. Индикатор проверки двигателя
   Индикатор Check Engine

   Если есть проблема с работой корпуса дроссельной заслонки, он предупредит электронный блок управления дроссельной заслонкой. Это, в свою очередь, загорается контрольной лампой двигателя. Существует множество причин, по которым загорается это предупреждение, и неисправность корпуса дроссельной заслонки — лишь одна из них. Следовательно, было бы лучше, если бы вы вручную проверили, не скапливается ли вокруг детали грязь.

При рассмотрении этих отдельных симптомов можно увидеть множество причин, по которым они могут возникнуть. Но когда некоторые или все из них происходят одновременно, то, скорее всего, проблема связана с неисправным корпусом дроссельной заслонки и определенно потребует вашего немедленного внимания.

Очистка корпуса дроссельной заслонки является наиболее распространенным решением этой проблемы, и ее можно выполнить самостоятельно. Даже в этом случае всегда лучше проверить это у эксперта, подобного тем, которые доступны в GoMechanic, и продолжать сохранять душевное спокойствие.

Сообщите нам, о какой другой проблеме или решении вы хотели бы узнать больше. Мы будем более чем рады помочь и направить вас в правильном направлении.
