Применение трубчатых люминесцентных ламп позволяет изменить визуальную геометрию и дизайн освещаемых помещений.
Люминесцентные лампы являются вторым по распространенности источником света, а в некоторых странах (например, в Японии) они лидируют, оставив позади лампы накаливания. Каждый год в мире выпускается больше миллиарда этих ламп.
Первые люминесцентные лампы в том виде, в котором они дошли до наших дней, были созданы американской компанией General Electric в 1938 году. За прошедшие годы люминесцентные лампы проникли во многие сферы деятельности людей и сейчас используются практически в каждом магазине или офисе.
Принцип образования электромагнитного излучения в люминесцентных лампах
Люминесцентный источник — это газоразрядная лампа низкого давления, в которой электрический разряд образуется в смеси ртутных паров и инертного газа (обычно аргона). Колба лампы всегда выполняется в виде стеклянного цилиндра 12, 16, 26 или 38 миллиметров в диаметре.
Цилиндр может выполняться изогнутым в форме окружности, буквы U или другой сложной фигуры. По обеим сторонам цилиндра к нему герметично припаяны ножки из стекла, с внутренней стороны которых расположены электроды.
По своей конструкции электроды напоминают биспиральное тело ламп накаливания и тоже изготавливаются в виде вольфрамовой нити. В некоторых лампах электроды выполнены в форме триспирали, в которых из биспирали образована новая спираль. С внешней стороны электроды припаяны к цоколю. В прямых и U-образных люминесцентных лампах применяется две разновидности цоколей — G5 и G13 (цифры обозначают расстояние между ножками в миллиметрах).
Подобно лампам накаливания, воздух из колб люминесцентных ламп полностью откачивается штенгелем, впаянным в ножку. После откачивания воздуха в колбу нагнетается инертный газ и вводится небольшая капля ртути (около 30 мг) или сплав ртути с другими металлами (висмут, индий и т.д.). На устанавливаемые в лампах электроды наносится слой из смеси оксидов стронция, кальция, бария, тория для повышения их активности.
Продукция
ДСО02 Universal LED АСТЗ
Светодиодный светильник IP20, 22 Вт
Ардатовский СТЗ
ЛПО15 WP АСТЗ
Потолочный светильник IP54, 14-24 Вт
Ардатовский СТЗ
ЛПО46 Norma АСТЗ
Потолочный светильник IP20, 18-58 Вт
Ардатовский СТЗ
ЛПО46 Luxe АСТЗ
Потолочный светильник IP20, 18-58 Вт
Ардатовский СТЗ
Мы поможем подобрать светильники на ваш объект
Ответственный менеджер по запросу:
Евгений Чилимов
+7(495)649-86-94 доб.106
Если на лампу подано напряжение, превышающее напряжение зажигания, то между электродами происходит разряд, ток которого должен ограничиваться дополнительными внешними компонентами. Колба лампы заполнена инертным газом, но в ней постоянно находятся ртутные пары, объем которых зависит от температуры самого холодного участка колбы.
Частицы ртути ионизируются при разряде быстрее частиц инертного газа, поэтому свечение лампы и проходящий через нее ток определяются именно ртутью.
Меры, обеспечивающие увеличение доли видимого излучения
В ртутных лампах низкого давления доля излучения составляет не более двух процентов от мощности самого разряда, а светоотдача разряда — лишь 5–7 лм/Вт. Однако больше половины мощности разряда преобразуется в ультрафиолет с волнами длиной 254 и 185 нм. Из курса физики известно, что при сокращении длины волны излучения увеличивается энергия этого излучения. С помощью люминофоров можно преобразовать одно излучение в другое, причем в соответствии с законом сохранения энергии преобразованное излучение будет менее энергичным, чем первоначальное. Этим путем ультрафиолет можно преобразовать в видимое излучения, применяя люминофоры, а обратное преобразование невозможно.
Изнутри цилиндрическая колба покрыта слоем специального вещества – люминофора, который преобразует ультрафиолетовые лучи ртутных паров в видимый свет.
Корректировка цветопередачи
В 70-е годы прошлого века начался выпуск ламп с тремя люминофорами, обладающими максимумами спектра излучения в синей, зеленой и красной областях (450, 540 и 610 нм, соответственно). Эти люминофоры изначально создавались для кинескопов цветных телевизоров, и с их помощью формировалась качественная передача цветов. Совместное применение трех люминофоров дало возможность и в лампах добиться улучшения цветопередачи и светоотдачи по сравнению с применением одного люминофора.
В люминесцентных лампах электроды являются как источниками, так и приемниками электронов и ионов, которые обеспечивают протекание электрического тока через разрядный промежуток. Для попадания электронов в разрядный промежуток они должны нагреваться до 1100–1200 градусов. При таких высоких температурах вольфрам излучает слабое свечение вишневого оттенка, а его испарение очень незначительно. Для повышения числа электронов электроды покрываются слоем активирующего состава, имеющим значительно меньшую термостойкость, чем вольфрам, и в процессе работы слой распыляется и оседает на внутренних стенках колбы. Главным образом именно этот процесс распыления активирующего слоя определяет продолжительность службы ламп.
Потребность в разноразмерных колбах
Для повышения эффективности разряда, то есть для максимального излучения ртутного ультрафиолета, нужно поддерживать необходимую температуру самой колбы, для чего в каждом конкретном случае подбирается диаметр колбы. Все лампы имеют приблизительно равную плотность тока, исчисляющуюся отношением величины тока к площади сечения колбы, поэтому лампы разной мощности в одинаковых колбах обычно работают при одинаковых номинальных токах. Снижение напряжения на лампе пропорционально ее длине, а так как мощность является произведением величины тока на напряжение, то при равном диаметре колб мощность ламп пропорциональна их длине. У ламп мощностью 36–40 Вт длина колбы равна 1210 мм, а у ламп мощностью 18–20 Вт — 604 мм.
Укорачивание ламп и последующее достижение необходимых мощностей за счет повышения разрядного тока не оправдывает себя, так как при этом повышается температура колбы, что ведет к повышению давления ртутных паров и снижению светоотдачи ламп.
Производители ламп уменьшают их общую длину с помощью изменения формы ламп, изготавливая U-образные или кольцевые лампы. Уже в 50-е годы ХХ века в СССР изготавливались U-образные лампы мощностью 30 Вт с диаметром колбы 26 мм и мощностью 8 Вт с диаметром колбы 14 мм.
Полностью устранить проблему снижения размеров ламп получилось лишь в 80-е годы с началом применения люминофоров, которые допускают использование высоких электрических нагрузок. Колбы люминесцентных ламп стали изготавливать из трубок с диаметром 12 мм и изгибать их, уменьшая этим общую длину ламп. Началось производство компактных люминесцентных ламп, по конструкции и принципу работы не отличающихся от линейных ламп.
Люминесцентные лампы прочно вошли в нашу жизнь как один из экономичных источников света. Благодаря не ослабевающему вниманию к ним со стороны изобретателей, они продолжают быть интересны и производителям светотехнической продукции.
Мы поможем подобрать светильники на ваш объект
Ответственный менеджер по запросу:
Евгений Чилимов
+7(495)649-86-94 доб.
106
Освещение магазинов на объектах
Перейти в галерею
Статьи по теме #промышленное освещение
Оcвeтитeльныe oпopы типa HФГ для пpoмышлeннoгo нapужнoгo ocвeщeния
#промышленное освещение
С помощью опор типа НФГ инженеры могут спроектировать и построить эффективную систему наружного промышленного освещения, которая будет экономной в эксплуатации и прослужит не менее 25 лет
Классификация и обозначение люминесцентных ламп
#промышленное освещение
Люминесцентные лампы подразделяются на линейные и компактные. Варианты кольцевых и U-образных люминесцентных ламп относятся также к линейным, так как они выполнены в колбах тех же диаметров и имеют схожие с ними характеристики.
Способы использования промышленных светильников на производстве
#промышленное освещение
Промышленные светильники на производственных объектах нужны для создания общего заливающего освещения, подсветки рабочих мест и обеспечения безопасной эвакуации.
Читать все статьи
Люминесцентные лампы
- Главная
- Статьи
- Лампы
- Люминесцентные лампы
Изобретению люминесцентной лампы предшествовали многочисленные опыты по усовершенствованию газоразрядных источников света в 19-ом веке.
Свое широкое распространение люминесцентные осветительные приборы получили лишь после 1938 года. Но это не помешало им стремительно завоевать доверие потребителей – на сегодняшний день люминесцентные источники света являются вторыми по распространенности элементами освещения после ламп накаливания, а в некоторых странах занимают ведущую позицию.
Формы люминесцентных ламп могут быть довольно разнообразными: прямой, кольцевой, выполненной в виде буквы U и др.
Люминесцентные лампы являются газоразрядными осветительными приборами, внутри которых находятся смесь паров ртути и инертного газа. Колба люминесцентных ламп имеет вид стеклянного цилиндра различного диаметра (12, 16, 26 и 38 миллиметров). Изнутри она покрыта ровным слоем люминофора (галофосфат кальция с долей марганца и сурьмы), который преобразует ультрафиолетовое излучение, выделяемое в процессе взаимодействия электрического разряда и ртутных паров, в видимый свет. Формы люминесцентных ламп могут быть довольно разнообразными: прямой, кольцевой, выполненной в виде буквы U и др.
Прежде чем ввести в колбу инертный газ и смесь ртути, из нее откачивается воздух. Электроды в люминесцентных лампах покрываются слоем из смеси оксидов различных металлов (чаще всего стронция, бария, тория), что повышает их активность. Световое излучение люминофора в осветительном приборе характеризуется сплошным спектром и может обладать различными цветовыми оттенками. При большей доле сурьмы в составе люминофора лампа будет излучать оттенки дневного света; при добавлении большего количества марганца тона светового излучения перейдут в диапазон желтых оттенков.

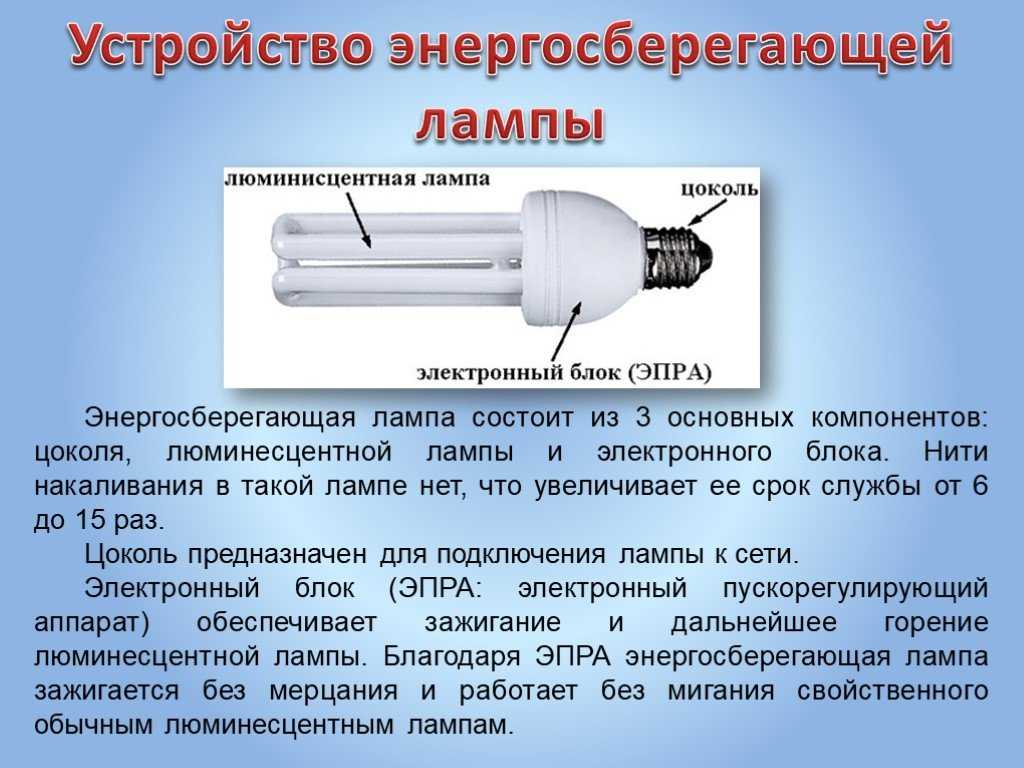

В отличие от электромагнитного балласта, ЭПРА обладает компактными размерами и меньшей массой
Поскольку люминесцентная лампа обладает отрицательным сопротивлением (при увеличении проходящего через нее тока падает ее сопротивление), ее невозможно подключить напрямую в электрическую сеть.
Для того чтобы обеспечить корректную работу люминесцентных светильников используются специальные устройства, называемые балластами (по-другому пускорегулирующая аппаратура). Среди самых распространенных видов можно выделить электромагнитные и электронные.
ЭмПРА представляет собой дроссель, который подключается последовательно с лампой. Ценится электромагнитный балласт за свою надежность, простую конструкцию и низкую стоимость. Но, в то же время, он обладает рядом значительных недостатков. Сюда относится длительный запуск, большое количество потребляемой энергии при работе, массивная конструкция. Также стоит отметить, что люминесцентные лампы с ЭмПРА начинают мерцать с удвоенной частотой сети, что может привести к негативным последствиям для здоровья человека.
Электронная пускорегулирующая аппаратура преобразует сетевое напряжение в высокочастотное (25—133 кГц), что значительно снижает эффект мерцания и гул при работе лампы. В отличие от электромагнитного балласта, ЭПРА обладает компактными размерами и меньшей массой.
Также использование электронного балласта более выгодно, поскольку при работе он потребляет меньшее количество электроэнергии.
Сделаем расчет за 15 минут
Заполните заявку. Наши инженеры с профильным образованием сделают расчет по вашему техническому заданию в соответсвии со всеми нормами.
Нажимая кнопку «Отправить», Вы даете Согласие на обработку персональных данных
Что нужно знать о люминесцентном освещении
Интересуетесь люминесцентным освещением? Узнайте о плюсах и минусах этого типа освещения, а также о трех основных типах люминесцентных ламп.
Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.
Флуоресцентное освещение представляет собой свет, излучаемый в стеклянной трубке с проходящим через нее электрическим током, который вступает в реакцию с парами ртути, создавая свет.
Наэлектризованный пар излучает ультрафиолетовый свет, который поглощается химическим покрытием внутри трубки. Это то, что создает свет, который мы видим, когда включены люминесцентные лампы.
Все люминесцентные лампы (также называемые люминесцентными лампами) требуют электрического балласта для регулирования тока, протекающего через них. Балласты удерживают ток на достаточно низком уровне, поэтому лампа остается стабильной.
На этой странице
Типы люминесцентных ламп
При покупке люминесцентных ламп необходимо учитывать два основных фактора: тип лампы и цветовая температура. Как и другие типы лампочек, флуоресцентные бывают разных цветов, обычно от холодного синего до теплого белого. Здесь личные предпочтения различаются, и выбор цвета зависит от атмосферы, в которой вы находитесь. Помимо цвета, люминесцентные лампы бывают следующих трех основных стилей:
Компактные люминесцентные лампы
Компактные люминесцентные лампы (КЛЛ) обычно оснащены стандартными цоколями с резьбой для установки в существующие светильники и лампы.
Они имеют небольшой размер и имеют тонкую изогнутую или скрученную трубку, из которой исходит свет. Они также имеют встроенные электронные балласты, поэтому им не требуется полная замена системы, чтобы начать освещать ваш дом.
Стандартные лампы
Прямые, простые люминесцентные лампы в виде ламп – это то, что большинство людей представляет себе, когда упоминают люминесцентные лампы. В течение многих лет они использовались в потолочных светильниках в офисах, магазинах и других коммерческих помещениях. Эти трубки бывают разной длины и диаметра и работают только в люминесцентных светильниках, оснащенных балластом.
U-образные лампы
Эти U-образные лампы, которые также иногда называют компактными люминесцентными лампами, обычно предназначены для работы в приборах со встроенными внешними электронными балластами. Они занимают промежуточное положение между компактными люминесцентными лампами с балластом и ламповыми лампочки в стиле. Помимо формы, самое большое отличие заключается в том, что вкручиваемые лампы CF имеют встроенный балласт, который позволяет им работать в стандартной розетке, а эти лампы — нет.
Плюсы и минусы люминесцентного освещения
Pros
Флуоресцентные лампы эффективны, производя гораздо больше света при заданном количестве энергии, чем лампы накаливания. В отличие от ламп накаливания, они не производят много лишнего тепла, что приводит к дополнительной экономии энергии. Хотя они дороже в расчете на одну лампочку, чем лампы накаливания аналогичной мощности, долгосрочная экономия энергии более чем компенсирует разницу в цене.
Большие люминесцентные лампы трубчатого типа дают много света. Хотя вам не нужен такой утилитарный источник света в вашем доме, эти лампы хорошо работают в мастерских, гаражах и коммерческих помещениях.
Минусы
Предварительные расходы на компактные люминесцентные лампы могут стать сдерживающим фактором, особенно при освещении больших площадей. Ртуть внутри них тоже может быть проблемой.
Если флуоресцентная лампа сломается, окружающая среда может быть загрязнена. Вот почему разбитые флуоресцентные лампы необходимо рассматривать как опасные отходы и убирать соответствующим образом.
Это включает в себя удаление всех из вашего дома, открытие дверей и окон на несколько минут, отключение всех систем вентиляции и кондиционирования воздуха с принудительной подачей воздуха, а затем методичный сбор осколков и помещение их в герметичный контейнер.
Кроме того, согласно данным Агентства по охране окружающей среды (EPA), даже если вы не разбили одну из них, отработавшие люминесцентные лампы следует утилизировать с осторожностью. В отличие от ламп накаливания или светодиодов, флуоресцентные лампы необходимо доставлять на сертифицированное предприятие по переработке или, что еще лучше, на предприятие по утилизации опасных отходов из-за содержащейся в них ртути.
И, наконец, люминесцентные лампы плохо работают в холодную погоду. Они наиболее яркие при комнатной температуре, но чем холоднее в помещении, тем меньше света они производят. Что-нибудь ниже точки замерзания, и они могут вообще не включиться.
Подходит ли вам флуоресцентное освещение?
Каждый потребитель должен выбрать те источники света, которые лучше всего ему подходят, и флуоресцентный свет по-прежнему является приемлемым выбором в определенных ситуациях.
Люминесцентные лампы, безусловно, более опасны, чем лампы других типов, из-за содержащейся в них ртути. Они также часто доставляют больше хлопот из-за необходимости использования электронных балластов, плохой работы на морозе и необходимости утилизировать их на объекте для опасных отходов.
Тем не менее, у них есть некоторые преимущества, и осторожный пользователь может справиться с проблемой ртути. Несмотря на их недостатки, они по-прежнему производятся и продаются в США и во всем мире и, безусловно, могут помочь вам сэкономить на счетах за электроэнергию в долгосрочной перспективе.
Что такое флуоресцентный свет?
Люминесцентные лампы существуют с 1901 , но профессионалам потребовалось более тридцати лет, чтобы усовершенствовать продукт и сделать его пригодным для общего коммерческого использования.
Q : Почему это был такой обидчивый продукт?
A : Старая добрая ртуть.
При неправильном обращении ртуть может быть опасна. К счастью, мы нашли способ использовать это уникальное вещество и использовать его в одном из самых известных методов промышленного освещения — люминесцентных лампах!
Из чего сделаны люминесцентные лампы?
Люминесцентные лампы используют функцию флуоресценция через ртуть для излучения света. Флуоресценция — это природное явление, при котором свет излучается веществом или живым существом, предварительно поглотившим его, или, иногда, излучением. Название «флуоресценция» происходит от минерала флюорита , который известен как самый красочный и яркий минерал в мире. (На ум приходит слово психоделический .)
Люминесцентные лампы наполнены парами ртути и покрыты люминофором на внутренней стороне стенок лампы. Когда в эту ртуть вводят электрический ток, она излучает ультрафиолетовый свет, который заставляет люминофор светиться.
Как работают люминесцентные лампы?
Для работы традиционных люминесцентных ламп требуется балласт , что делает их более дорогой альтернативой обычным лампам накаливания , хотя и более энергоэффективным.
Люминесцентные лампы бывают разных форм и размеров, наиболее популярными из которых являются T5 , T8 и T12 . «T» означает «толщина», а число, следующее за T, означает «восьмые доли дюйма», например: стандартный T12 имеет толщину толщина (или диаметр) двенадцать восьмых дюйма, также известный как полтора дюйма.
Балласты
В большинстве случаев один балласт используется совместно двумя или более лампами для повышения эффективности. Старые модели балластов обычно издают гудящий звук внутри лампы; с этим можно бороться с помощью заполненных смолой моделей балласта, которые снижают уровень шума.
Новые модели балластов больше полагаются на высокочастотные операционные системы и не издают неприятного жужжания.
Светодиод
Хотя светодиодная технология была открыта в середине 20-го века, только в 2000-х годах технология светодиодных трубок начала появляться, служащая подходящей заменой традиционным люминесцентным лампам. Светодиодные лампы выпускаются в тех же моделях, что и люминесцентные, только с более эффективной и экономичной технологией.
Как утилизировать люминесцентные лампы?
Люминесцентные лампы широко используются в повседневных помещениях, наиболее популярными из которых являются офисы, продуктовые магазины, розничные магазины и склады. Их можно найти даже в некоторых домашних приложениях. Люминесцентные лампы полезны в местах, нуждающихся в долговечном энергосберегающем освещении.
Из-за использования ртути в конструкции люминесцентных ламп они повсеместно считаются опасными отходами.
Утилизация люминесцентных ламп является обязательной для некоторых юридических организаций; в противном случае это универсально рекомендуемая форма утилизации, и любой другой метод утилизации крайне не одобряется.
Независимо от того, перегорела ли ваша лампочка или она полностью разлетелась у вас в руке, важно соблюдать строгие процедуры при утилизации люминесцентных ламп, чтобы избежать наихудшего сценария, ну… смерть.
- Если трубка не сломана, отключите все питание, подаваемое на люминесцентный светильник, снимите корпус и вывинтите колбу. Обращайтесь с ним осторожно и доставьте его в ближайший соответствующий центр утилизации. К сожалению, поскольку люминесцентные лампы считаются опасными отходами, они не могут быть переработаны с помощью каких-либо стандартных служб утилизации.
После того, как он окажется во владении службы утилизации по вашему выбору, большие машины будут использоваться для разрушения стекла и извлечения ртути из внутренней части трубки (которая может быть повторно использована в будущих трубках).
