Что является определением понятия изолированная нейтраль ответ: Что является определением понятия «Изолированная нейтраль»? — Интернет-магазин инструмента. — yato-tools.ru. Электротовары и инструмент.

Содержание

ЭБ 1256.2. Билет 8 | Тест 24

Что является определением понятия «Заземлитель»?

Проводящая часть, не являющаяся частью электроустановки

Проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду

Сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления

Что является определением понятия «Изолированная нейтраль»?

Нейтраль трансформатора или генератора, не присоединенная к заземляющему устройству или присоединенная к нему через большое сопротивление приборов сигнализации, измерения, защиты и других аналогичных им устройств

Нейтраль трансформатора или генератора, присоединенная к заземляющему устройству непосредственно

Нейтраль трансформатора или генератора, присоединенная к заземляющему устройству через активные токоограничивающие сопротивления

В течение какого времени должны храниться наряды, работы по которым полностью закончены?

В течение 30 суток

В течение полугода

В течение года

В течение трех лет

Какие плакаты из перечисленных относятся к запрещающим?

Не включать! Работают люди

Стой! Напряжение

Не влезай! Убьет

Осторожно! Электрическое напряжение

Что представляет собой система TN-S для электроустановок напряжением до 1 кВ?

Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении

Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников

Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены

Система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении

Каким образом должны проводиться аварийные сварочные работы?

Только по наряду-допуску

Только по распоряжению

Только под руководством начальника смены

Под непосредственным наблюдением начальника структурного подразделения

Какая информация может не сообщаться по телефону в пожарную охрану при обнаружении пожара или признаков горения в здании?

Адрес объекта

Место возникновения пожара

Фамилия звонившего

Меры, принимаемые для тушения пожара

Какие действия из перечисленных недопустимы, если у пострадавшего термические ожоги без повреждения целостности кожи и ожоговых пузырей?

Вскрывать ожоговые пузыри и туго бинтовать обожженную поверхность

Отдирать от обожженной поверхности остатки одежды

Смазывать обожженную поверхность маслами или жирами

Все перечисленные действия

В течение какого времени перед применением должны быть выдержаны в тепле в упакованном виде диэлектрические ковры после хранения на складе при отрицательной температуре?

В течение 8 часов

В течение 3 часов

В течение не менее 24 часов

В течение 16 часов

Какие требования по передвижению грузоподъемных машин по территории ОРУ и под ВЛ указаны неверно?

При проезде по ОРУ и под ВЛ подъемные и выдвижные части грузоподъемных машин и механизмов должны находиться в транспортном положении

На ОРУ скорость движения определяется местными условиями, но не должна превышать 5 км/ч

Под ВЛ автомобили, грузоподъемные машины и механизмы должны проезжать в местах наименьшего провеса проводов (у опор)

Допускается в пределах рабочего места перемещение грузоподъемных машин по ровной местности с поднятым рабочим органом без груза и людей на подъемной или выдвижной части, если такое перемещение разрешается по заводской инструкции и при этом не требуется проезжать под неотключенными шинами и проводами ВЛ

В каком случае работники, выставленные для охраны испытательной установки и испытываемого оборудования могут покинуть свой пост?

Если на рабочем месте будут находиться два члена бригады с группой III

При неблагоприятных погодных условиях

Только с разрешения производителя работ

Каково минимально допустимое расстояние по горизонтали от основания неукрепленного откоса выемки глубиной 4 м на песчаном грунте, до ближайшей опоры установленной строительной машины?

3,0 м

3,60 м

4,40 м

5,0 м

Как должны выполняться ремонтные работы на газопроводах водорода, если их проведение не требует проведения технических мероприятий по подготовке рабочих мест?

В порядке текущей эксплуатации

С записью в журнале ремонта

С записью в оперативном журнале

По распоряжению под наблюдением оперативного персонала, обслуживающего данную установку

Что должен содержать целевой инструктаж, проводимый ответственным руководителем работ, при работах по наряду?

Вопросы электробезопасности

Указания по технологии безопасного проведения работ

Указания по использованию грузоподъемных машин и механизмов, инструмента и приспособлений

Все перечисленное

Что запрещается при проведении осмотров электроустановок выше 1000 В?

Открывать двери щитов и сборок

Приближаться к токоведущим частям ближе минимально установленного расстояния для данной установки

Открывать двери пультов управления

В каком случае электродвигатели должны быть немедленно отключены от питающей сети?

Только при появлении дыма или первых признаках появления огня

Только при поломке приводного механизма

Только при нагреве подшипников сверх установленной температуры

Только при несчастном случае с персоналом

В любом из перечисленных случаев

Где должны находиться оперативные схемы электроустановок отдельного участка? Укажите три правильных варианта ответов. 1 На рабочем месте ответственного за электрохозяйство2 На рабочем месте оперативного персонала3 На рабочем месте технического руководителя организации4 На видном месте в помещениях обслуживаемых электроустановок

123

124

134

234

Какое напряжение, согласно Правилам устройства электроустановок, должно применяться для питания переносных светильников в помещениях с повышенной опасностью и особо опасных помещениях?

Напряжение не выше 110 В

Напряжение не выше 50 В

Напряжение не выше 220 В

Напряжение не выше 127 В

Какая ширина проходов для обслуживания аккумуляторных батарей должна быть в свету между аккумуляторами при двустороннем расположении аккумуляторов?

Не менее 1,0 м

Не менее 0,8 м

Не менее 1,2 м

Не менее 0,6 м

В каких местах из перечисленных должна применяться прокладка кабелей в блоках?

Только в местах пересечений с железнодорожными путями

Только в местах пересечений с железнодорожными проездами

Только в местах, где существует вероятность разлива металла

Во всех перечисленных местах

ЭБ 1258.

5. Билет 47 | Электротест 24

Каким образом должно быть выполнено присоединение заземляющих и нулевых защитных проводников и проводников уравнивания потенциалов к открытым проводящим частям?

При помощи болтовых соединений или сварки

Только при помощи болтовых соединений

Только при помощи сварки

Что является определением понятия «Изолированная нейтраль»?

Нейтраль трансформатора или генератора, присоединенная к заземляющему устройству непосредственно

Когда проводится внеочередная проверка знаний персонала?

По требованию органов государственного надзора и контроля

При введении в действие у Потребителя новых или переработанных норм и правил

При проверке знаний после получения неудовлетворительной оценки

В любом из перечисленных случаев

При перерыве в работе в данной должности более 6 месяцев

Кто имеет право проводить присоединение и отсоединение от сети электросварочных установок?

Электротехнический персонал данного Потребителя с группой по электробезопасности не ниже II

Сами сварщики

Электротехнический персонал данного Потребителя с группой по электробезопасности не ниже III

Электротехнический персонал данного Потребителя с группой по электробезопасности не ниже IV

Допускается ли в состав бригады, выполняющей работы по наряду, включать работников, имеющих II группу по электробезопасности?

На каждого работника, имеющего группу III, допускается включать одного работника, имеющего группу II, но не более трех в бригаду

На каждого работника, имеющего группу III, допускается включать двух работников, имеющих группу II

Не допускается

Каким образом члены бригады, имеющие III группу по электробезопасности, могут осуществлять временный уход с рабочего места в РУ?

Самостоятельно, в любое время

С разрешения производителя работ, в сопровождении работника, имеющего IV группу по электробезопасности

С разрешения производителя работ, самостоятельно

С разрешения производителя работ, в сопровождении работника, имеющего такую же группу по электробезопасности

Кто проводит первичный инструктаж командированному персоналу при проведении работ в электроустановках?

Специалист по охране труда, контролирующий электроустановки

Работник организации — владельца электроустановок из числа административно-технического персонала (руководящих работников и специалистов), имеющий группу V, при проведении работ в электроустановках напряжением выше 1000 В, — или имеющий группу IV, — при проведении работ в электроустановках напряжением до 1000 В

Работник командирующей организации из числа оперативных руководителей

С какой периодичностью должны проводиться электрические испытания изолирующих клещей до 1000 В?

Один раз в 12 месяцев

Один раз в 24 месяца

Один раз в 36 месяцев

Один раз в 6 месяцев

Куда должны складываться использованные промасленные обтирочные материалы?

В деревянные закрывающиеся ящики обработанные огнезащитными составами вместимостью не более 1,5 м

3 с надписью «Для ветоши»

В контейнеры из негорючего материала с закрывающейся крышкой

В металлические ведра с крышкой и надписью «Для ветоши»

В специальные контейнеры вместимостью не более 1,0 м³ с надписью «Для ветоши»

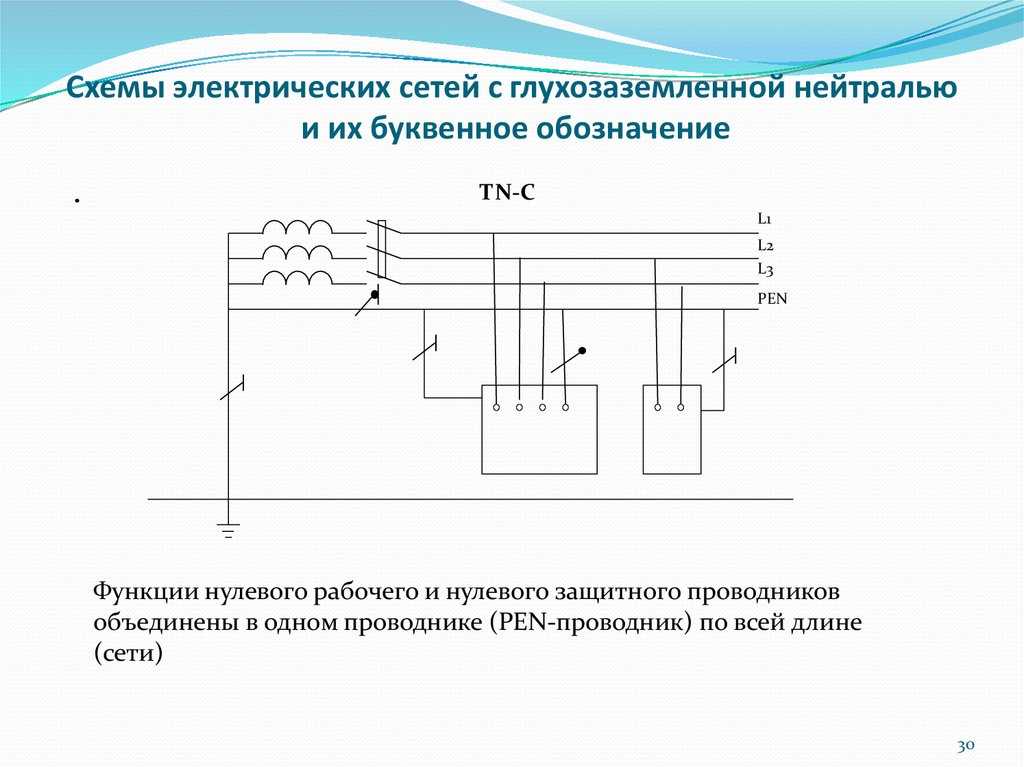

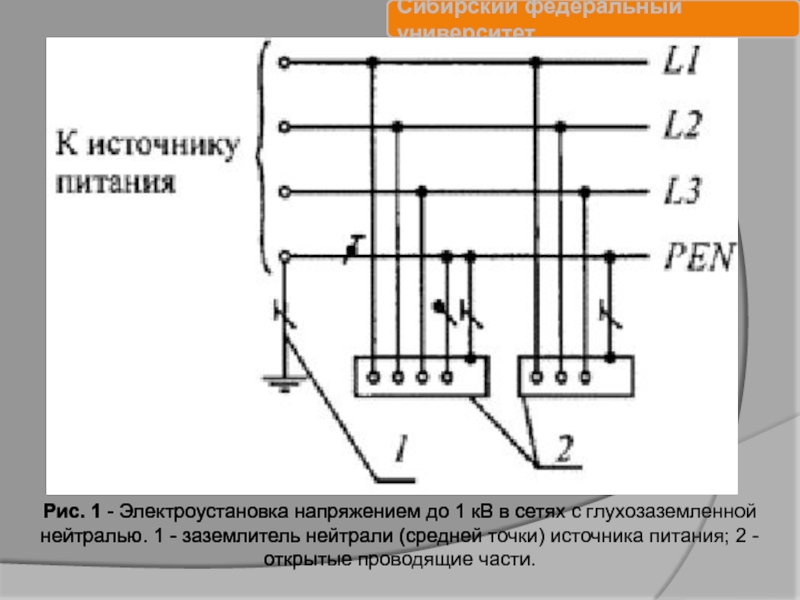

Что представляет собой система ТN для электроустановок напряжением до 1 кВ?

Система, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении

Требования к электрической изоляции и нейтральному проводу

Фараз Мирзаага

Руководитель отдела планирования энергосистем в Азиатско-Тихоокеанском регионе в DNV

Опубликовано 6 января 2016 г.

+ Подписаться

Спорная тема требований к изоляции и все вопросы, которые с этим связаны:

Достаточно ли изолировать активные проводники только в системе переменного тока (AC)?
Требуется ли изоляция нейтрали в одно- или трехфазных системах переменного тока?
Вы должны изолировать как минус, так и плюс в системе постоянного тока?

Независимо от того, в какой стране мы работаем, мы, как инженеры-электрики, должны серьезно относиться к этому вопросу. Ответ не прост: да или нет. Оценка должна проводиться в каждом конкретном случае. Я расскажу вам о ряде национальных и международных стандартов, чтобы прояснить этот вопрос. Надеюсь, это прольет свет на последствия изоляции в нашей отрасли.

В этой статье я в основном сосредоточусь на роли нейтрального проводника в целях изоляции. Как правило, цель «нейтрального» проводника состоит в том, чтобы обеспечить обратный путь для несимметричной части тока цепи, а также, в некоторых случаях, систему защитного заземления.

Система переменного тока

Чтобы изолировать устройство/установку, как указано в Австралийском стандарте (AS3000) и IEC 60364, все активные проводники переменного тока должны иметь возможность изоляции.

Теперь вопрос такой: Что такое активный проводник?

Активный проводник определяется как «любой проводник, который поддерживается при разнице потенциалов с нейтральным или заземленным проводником. В системе, которая не включает нейтральный или заземленный проводник, все проводники должны считаться активными проводниками». Это совершенно ясно, но как насчет Нейтрального? Мы все видели, как нейтральное становится активным (образно говоря).

Теперь есть два сценария, один — вы не переключаете нейтраль во время изоляции, а другой — когда вы май . Обратите внимание, что когда дело доходит до переключения, решение остается за вами в соответствии с конфигурацией вашей системы.

A) Без переключения нейтрали

Если провод питает сеть (распределительный трансформатор или аналогичный)
Если нейтраль выступает в качестве защитного заземления и нейтрали (PEN), некоторые из вас могут знать ее как TN-C. Это также относится к системе TN-C-S, где часть системы использует комбинированный PEN-проводник, который в какой-то момент разделится на отдельные линии PE и N. Эта система также известна как защитное множественное заземление (PME) в Великобритании и множественная заземленная нейтраль (MEN) в Австралии, см. рисунок ниже.

Одной из причин, по которой мы используем систему PME/MEN, является снижение риска поражения электрическим током в случае обрыва PEN-проводника. Глядя на левую схему, если ваше изолирующее устройство (например, CB) находится на красной линии, вы можете утверждать, что защитное заземление не прерывается во время изоляции, хотя вы изолировали нейтраль.

Таким образом, пока эта нейтраль заземлена в одной точке и используется в качестве защитного заземления на конце нагрузки, нам не разрешается ее переключать.

B) Переключение нейтрали

Если вы не выполнили условия, описанные выше в разделе «A», вы можете теперь управлять своей нейтралью, учитывая следующие факторы:

Если нейтральный проводник подключен к многополюсному выключателю/ выключатель вместе с другими активными проводниками. Этот выключатель должен иметь соответствующую отключающую и включающую способность при коротком замыкании. Все полюса соединены вместе в выключателе, где все активные и нейтральные проводники работают одновременно.
Если имеется несколько переключателей с одним нейтральным переключателем или нейтральный переключатель физически отделен от соответствующего активного переключателя. Вы можете использовать этот нейтральный переключатель до тех пор, пока нейтральный контакт не может оставаться разомкнутым, когда активные контакты замкнуты.

Вы можете управлять нейтральным полюсом, если нейтраль работает одновременно с другими соответствующими активными проводниками или если нейтральный полюс не размыкается до и не замыкается после активного полюса. Теперь вы можете начать понимать причины использования и отказа от использования Нейтрала.

Австралийский стандарт гласит: «Если элемент распределительного устройства требуется для отключения всех проводников цепи под напряжением, он должен быть такого типа, чтобы нейтральный проводник не мог быть отсоединен или повторно присоединен без отсоединения или повторного присоединения соответствующих активных проводников».

Плавающая нейтраль

Нейтраль должна быть заземлена только в одной точке, например MEN. Это создаст путь для тока, чтобы вернуться к работе через землю. В трехфазной системе заземленная нейтраль стабилизирует все три фазы. В случае обрыва земли будет присутствовать потенциал напряжения. Точно так же, если во время изоляции мы только разорвем нейтраль, у нас будет плавающая нейтраль . Во время этого процесса мы нарушаем текущий путь, который будет возвращаться из каждой фазы через нейтраль. В этом сценарии обычно ток возвращается через две другие фазы, что приводит к дисбалансу напряжения. Это когда вы увидите неожиданное высокое напряжение (~ 100 В в трехфазной системе 415 В) между землей и нейтралью, что довольно опасно и небезопасно.

Есть много причин для плавающей нейтрали, самая распространенная из них, я бы сказал, это проводка с общей нейтралью. Где электрик пытается сэкономить время и деньги. В настоящее время в зданиях большая часть электрооборудования нелинейна с определенным уровнем гармоник (цифровой мир!). Отсутствие выделенного нейтрального провода означает, что все эти токи будут складываться и возвращаться по одной линии. Линия с неадекватным номиналом приведет к перегреву и высокому напряжению между нейтралью и землей и, в конечном итоге, к ограничению напряжения питания.

См. приведенный ниже пример для дальнейшего разъяснения вопроса. Допустим, техник хочет выполнить техническое обслуживание нагрузки А, т. е. однофазного питания с нейтральным проводом и местным заземлением.

Техник изолирует завод А, размыкая выключатель А. Техник может быть поражен электрическим током через нейтральный проводник. Это может произойти из-за существующей разности потенциалов или неисправности на нагрузке B, которая создает разность потенциалов между распределительным щитом, нагрузкой A или нагрузкой B. Существует множество других сценариев, в которых существует уязвимость системы. Такие ситуации обычно случаются в местах со старой проводкой и плохой практикой, где электрик пытается сэкономить время и деньги!

По той же причине в нейтральный проводник нельзя вставлять плавкий предохранитель. Таким образом, в случае неисправности вы не потеряете нейтраль и сохраните непрерывность. Защитные устройства, выполняющие функцию переключения в нейтральном проводнике, должны соответствовать требованиям раздела B.

Как насчет безобрывного переключателя?

Переключение нейтрали «требуется» (в соответствии с такими кодами, как NEC и AS), если два источника заземлены независимо друг от друга, т. е. независимо производные системы. Это делается для того, чтобы избежать многократного заземления нейтрали и обеспечить надлежащее функционирование датчиков/защит по току замыкания на землю.

Как насчет дискаунтера переменного тока для фотоэлектрического инвертора?

В соответствии со стандартами BS 60947 и AS, для изоляции необходимо поменять местами все токоведущие и нейтральные проводники.

Система постоянного тока

Вообще говоря, и минус, и плюс в цепи постоянного тока должны быть изолированы. В следующих сценариях вы можете использовать только один полюс для изоляции:

Система сверхнизкого напряжения постоянного тока
Где один из полюсов соединен с землей. Например. некоторая система ИБП, заземленная отрицательная клемма постоянного тока в блоках батарей и средней точке цепочки фотоэлектрических модулей.

Примечание. Заземление одного полюса увеличивает количество возможных путей замыкания на землю и возможные проблемы с широко доступными европейскими типами инверторов и внутренней схемой обнаружения замыкания на землю.

Изолированная земля | JADE Learning

Изолированное заземление

Национальный электротехнический кодекс 2017 года

Автор: Jerry Durham | 09 мая 2019 г.

Изолированное заземление (IG) — это тип заземления оборудования, который, в теории , снижает помехи, создаваемые электроникой и приборами из-за радиочастотного (РЧ) шума, путем прямого подключения этого оборудования к заземлению. терминал сервисного оборудования, никогда не вступая в контакт с другим металлическим компонентом или заземленной поверхностью, которые потенциально могут служить антенной для воздушного радиочастотного шума.

Изолированная система заземления

Система Изолированное заземление (IG) основана на прокладке проводника заземления оборудования (EGC) на всем пути от точки заземления — источника (например, центра нагрузки / электрическая панель / и т. д.) до точки, где он подключается к нагрузке, которую он обслуживает — без контакта и с другим заземлением оборудования, металлической розеткой, металлической системой кабелепроводов и т. д. Этот метод специального заземления получил широкое распространение. практики для сведения к минимуму радиочастотной (РЧ) обратной связи на основании компьютерного и электронного сетевого оборудования в течение десятилетий.

Когда требуемый провод заземления оборудования (EGC) в ответвленной цепи подключен к чувствительным контрольно-измерительным приборам или чувствительной электронике, снижение или устранение «антеннового эффекта» этого проводника и его способность улавливать различные радиочастоты, находящиеся в воздухе, являются вершинами входит в список «необходимых дел» каждого, когда речь идет о защите чувствительного оборудования от повреждений, а также об установлении надежной базы для подключения оборудования для согласованных показаний и результатов. Радиочастотные помехи — враг «постоянства», когда вы имеете дело с оборудованием с низким выходом/входом.

Система изолированного заземления обычно обслуживает предполагаемую нагрузку или устройство в виде изолированной розетки заземления , подключенной к вышеупомянутому «изолированному» проводнику заземления оборудования (EGC). Этот проводник защищен от чрезмерных радиочастотных помех за счет обязательной изоляции по всей его длине. Опять же, этот изолированный заземляющий проводник должен оставаться удаленным (отсоединенным) от всех других заземляющих соединений в системе заземления до тех пор, пока он не достигнет своей цели: клеммная колодка EGC внутри панели .
Назначение: Предотвратить проникновение нежелательных радиопомех в нашу чувствительную электронику через EGC.

Изолируя изолированный заземляющий проводник по всей его длине, а затем запрещая дополнительное сращивание этого проводника, мы обеспечиваем заземляющему проводнику оборудования обратный путь к электрическому щиту, не позволяя ему когда-либо соприкасаться с другим проводящим элементом . металл уже в пути; а “ токопроводящий металл» что может служить антенной для РЧ-шума из-за преднамеренного контакта с металлическими конструкциями, сантехническими и электрическими системами по всему зданию.

Использование системы изолированного заземления является хорошо известным и широко распространенным методом уменьшения этого мешающего (если не вредного) «шума» в электронике, когда РЧ присутствует в изобилии. Однако, , есть некоторые, кто размышляет о том, работает ли практика установки изолированного заземления- вообще! И решительно выступаем против тех, кто рекомендует его в качестве решения, ссылаясь на то, что он может фактически УВЕЛИЧИТЬ РЧ-помехи, а не уменьшить их.

Независимо от того, к какому лагерю вы относитесь, «за» или «против» … .Изолированная Земля также может служить друг другу 5 цели. Он может функционировать как проводник заземления оборудования (EGC) для устройства или нагрузки, обеспечивая при этом защиту этой нагрузки от любого «нежелательного тока», который может возникать в системе заземления этой электрической системы .

Нежелательный ток не то же самое, что как РЧ-шум .
Нежелательный ток – это поддающийся измерению ток, протекающий по системе EGC, которого там быть не должно, но – это из-за неправильного соединения между заземленным проводником (он же белый проводник) и заземленной металлической поверхностью или заземляющим проводником, где-то еще внутри системы. Неприятный ток может также присутствовать из-за отказа где-либо подключенной нагрузки, что позволяет току просачиваться через изоляционный материал на землю этой нагрузки и, как следствие, на заземление система всей электрической системы.
Это минимальное количество нежелательного тока, которое иногда можно обнаружить в системах заземления больших и/или старых электрических систем, обычно не имеет значения для обычных индуктивных/резистивных нагрузок и, проще говоря, ничему не вредит. Но для деликатной твердотельной электроники этот минимальный ток на землю оборудования может вызвать электрический хаос.
С помощью изолированного заземляющего провода и , затем тот проводник (по умолчанию), не касающийся какой-либо части системы заземления потенциально «заряженного» оборудования, вы значительно уменьшили вероятность того, что этот минутный электрический заряд в системе заземления будет перенаправлен «вверх» через EGC вашей нагрузки и в электронику вашей деликатной нагрузки. И вместо этого вы переместили точку, в которой EGC вашей нагрузки соприкасается с этой слегка заряженной системой заземления оборудования, так что она будет так далеко от вашего деликатного оборудования и так близко к тому месту, где главная соединительная перемычка (MBJ) соединяет земля ing системы, с заземлением ed (нейтральным) системы, что нежелательный ток вообще не будет иметь выбора, но выбор «наименьшего сопротивления», при котором ток должен уйти проводку в помещении, а также вашу деликатную электрическую нагрузку, и выйти из помещения через нейтраль обслуживания, вплоть до заземленной коммунальной сети. трансформатор.
Почему это важно?
Справедливый вопрос относительно нежелательного тока, который может присутствовать на заземляющем проводнике, чтобы спросить, зачем вообще с ним иметь дело, ведь ЭГК, которая содержала бы этот минимальный ток, не нашла бы ничего в виде полной цепи, в которой можно было бы «течь» по заземляющему проводнику. металлические части вашего оборудования. Другими словами, проводник заземления оборудования в шнуре вашего оборудования прикрепляется к металлическому корпусу вашего оборудования, а затем останавливается на этом. Не существует полного пути для протекания тока, поэтому рядом с моим оборудованием не должно быть магнитного поля.
Я предлагаю это как разумный ответ: компьютерная башня под моим письменным столом собрана в металлическом корпусе. 3-жильный шнур от этой компьютерной башни имеет заземляющий провод, содержащийся в шнуре, и он припаян / закреплен к внутренней части металлического корпуса моей компьютерной башни.
