Прежде чем начинать изучение мультиметра, следует ознакомиться с существующими понятиями, и принципами применения этого прибора при следующих видах измерений:

• Прямые. Проводятся непосредственным соединением щупов прибора с измеряемой цепью, либо отдельным элементом, с мгновенным отображением информации на шкале или цифровом дисплее прибора. Например, при измерении силы тока, на дисплее отображается эта величина в амперах, если измеряется напряжение, то виден результат в вольтах, а при замерах сопротивлений – значение в Омах.
• Косвенные. Производятся несколькими последовательными шагами разных величин, с дальнейшим расчетом зависимого результата. Например, необходимо определить мощность подключенного устройства в цепи постоянного тока. Для решения этой задачи необходимо измерить напряжение, далее – силу тока, затем перемножить между собой полученные данные измерений. Таким образом, определяют индуктивность катушки, с помощью генератора переменного напряжения. При повышении частоты тока будет возрастать активное сопротивление катушки, а значит, будет снижаться сила тока. Чаще всего для проведения косвенных измерений требуется наличие нескольких приборов.
• Измерение неэлектрических величин выполняется с помощью различных преобразователей в виде датчиков, усилителей, шунтов и т.д. Например, многие мультиметры имеют функцию измерения освещенности, температуры, давления. Используя специальные электроды, можно измерить влажность деревянных досок, кислотность почвы и т.д. Эти вспомогательные преобразователи обычно приобретаются отдельно, но иногда имеются в комплекте в виде термометров, люксметров или клещей для измерения величины тока в кабеле без контакта с ним.

Такой универсальный мультиметр стал хорошим помощником для электромонтеров и радиолюбителей. Несмотря на наличие множества режимов, работать с прибором довольно просто.

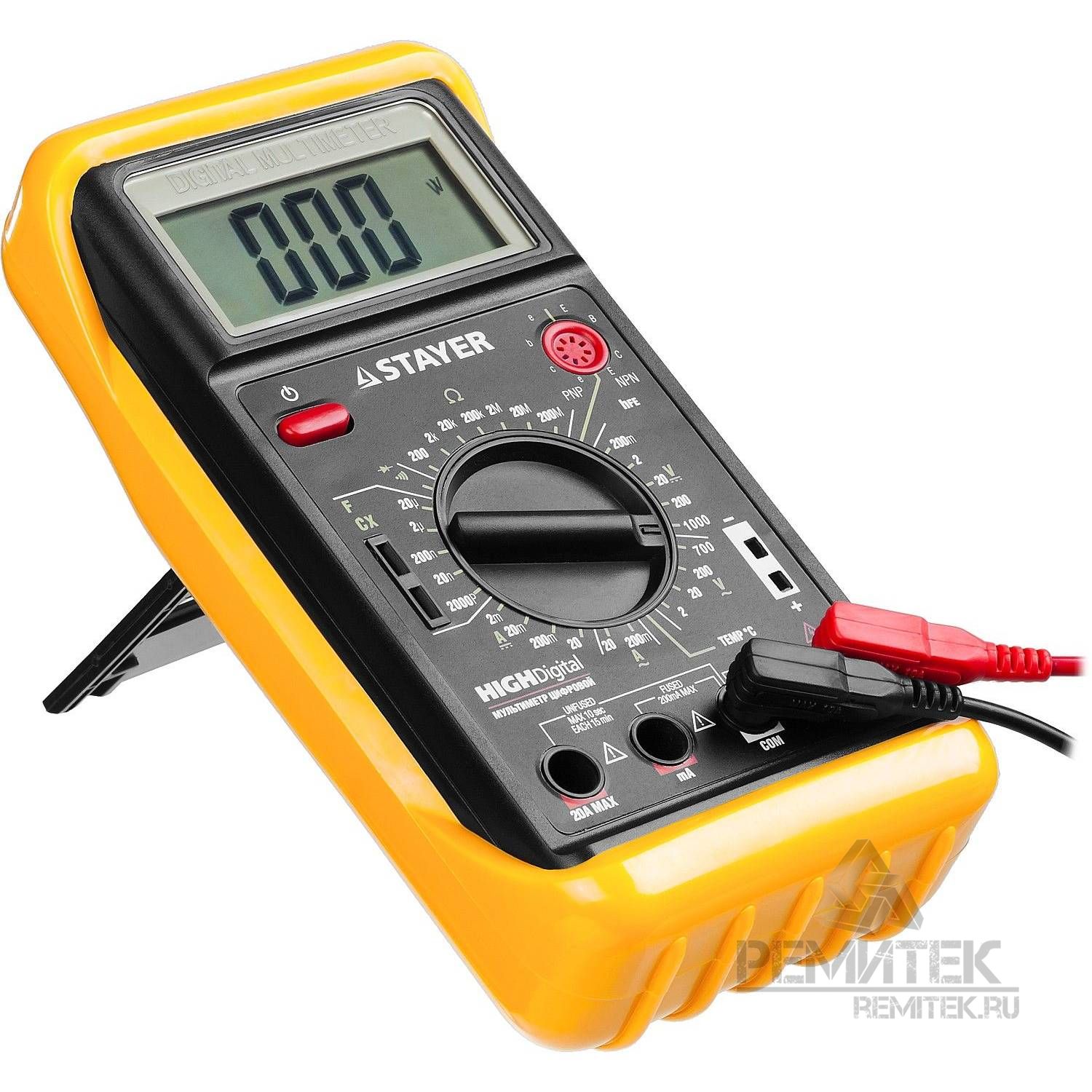

Большинство мультиметров похожи между собой по расположению индикаторов, управляющих элементов, а также по внешнему виду. В центре обычно находится главный переключатель в виде круглого диска с удобной ручкой, которая при вращении указывает, какой режим в данный момент включен.

Надписи диапазонов и названий режимов нанесены вокруг переключателя. Режимы, расположенные рядом друг с другом, объединены в группы и обведены в рамку.

Мультиметр оснащен жидкокристаллическим экраном, вокруг которого могут находиться вспомогательные кнопки для включения подсветки и другие дополнительные опции. Кнопки также могут располагаться по бокам корпуса.

Внизу лицевой панели находятся гнезда для подключения измерительных щупов. Гнездо «СОМ» является общей отрицательной клеммой для подключения щупа черного цвета. Другие два гнезда применяются для подключения щупа красной расцветки. Одно из них для широко распространенных измерений параметров, а другое – для измерения большой силы тока.

Чтобы измерить с помощью мультиметра такой параметр, как напряжение, достаточно воспользоваться двумя группами режимов для постоянного и переменного тока, которые обозначены соответственно DCV и ACV. Для замера напряжения в сети переменного тока нет необходимости в соблюдении полярности, так как переменный ток не имеет ее.

Диапазон измерений у разных исполнений приборов отличается. Чаще всего диапазон измерений для постоянного напряжения не более 1000 В, для переменного – до 750 В. Весь диапазон делится на несколько режимов измерений. Если, например, на режиме «до 20 вольт» измерять более высокое значение, то прибор выдаст ошибку. А если попытаться измерить величину, больше максимально допустимого предела, например, 2000 вольт, то прибор выйдет из строя. Некоторые модели выдерживают небольшое превышение пределов измерений, но вряд ли стоит рисковать своими деньгами.

Соблюдение полярности подключения щупов необходимо при измерении постоянного и импульсного тока. Так можно определить полярность источника, у которого неизвестно где плюс, а где минус. Если щупы будут подключены наоборот, то есть, красный щуп на минус, а черный на плюс, то на дисплее перед цифрами будет изображен знак «минуса». Напряжение измеряется путем параллельного подключения щупов к измеряемому объекту.

Наиболее популярной функцией в мультиметре является измерение сопротивления. Чаще всего группа интервалов для омметра расположена внизу круга изображения режимов, и маркирована символом «Ω». Имеется несколько диапазонов замера сопротивлений.

При неизвестной величине резистора необходимо начинать измерения от меньшего предела. Точность замеров прибора невысока, и отклонения могут составлять до 2%. Чем больше интервал измеряемой величины, тем больше будет отклонение от номинала, особенно для больших сопротивлений. Если аккумуляторная батарея в приборе разряжена, то точность значительно снижается. При измерениях малых сопротивлений в несколько Ом, следует учитывать сопротивление щупов и измерительных проводов. После касания щупов к измеряемой детали, необходимо подождать несколько секунд, для более точных показаний.

Мультиметр можно также использовать для измерения силы тока. Гнездо для таких замеров ограничено небольшими значениями – обычно от 0,2 до 0,5 ампер, в зависимости от исполнения прибора. Имеется отдельное гнездо для определения большого тока (до 10 ампер), однако в таком случае допускаемое напряжение уменьшается на 50% от наибольшего предела измерений.

Чтобы измерить силу тока, нужно переключатель поставить в соответствующее положение. В бюджетных моделях обычно имеется возможность измерять только постоянный ток, в отличие от дорогих моделей.

Для постоянного и переменного тока группы интервалов отличаются. Если их перепутать, с прибором ничего не случится, просто показания будут некорректными. Если превысить наибольшие допустимые значения, то может сгореть предохранитель, либо выйдет из строя электронная плата. В дешевых моделях из Китая два «плюсовых» гнезда могут быть соединены вместе, что приводит к невозможности измерения больших токов.

Для таких измерений существует отдельный режим для диодов с изображением его значка. Для его прозвонки необходимо прикоснуться к выводам щупами, затем изменить положение щупов между собой. В одном из вариантов на экране прибора будут иметься показания, в другом не должно быть никакой реакции, так как диод проводит ток только в одну сторону.

Если на экране показываются определенное значение, то черный щуп соответствует катоду диода, а красный – аноду. При таких измерениях мультиметр можно считать источником тока величиной 1 миллиампер, а значение, изображенное на экране — падение напряжения в милливольтах. Диоды можно прозванивать также и в режиме сопротивлений. При этом в одном направлении показания будут, а в другом нет. Но лучше проверять диоды в специально предназначенном для этого режиме, так как при этом определяется падение напряжения, по которому судят о параметрах диода, если он не имеет маркировки.

Многие модели таких приборов имеют опцию звуковой прозвонки цепи. Она включается при достижении наименьшего значения сопротивления (около 100 Ом). Звуковой сигнал может появляться с некоторой задержкой.

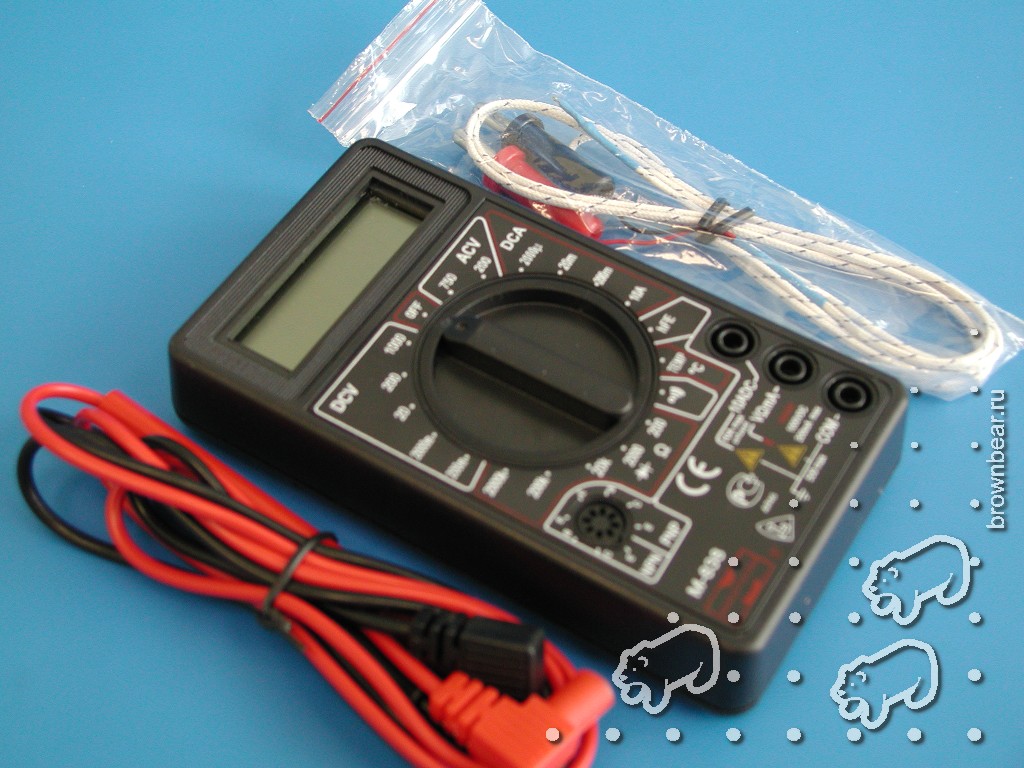

Многие модели таких приборов имеют в комплекте специальный датчик для измерения температуры – термопару. Максимальное значение измеряемой температуры может достигать 800 градусов. Термопара оснащена двойным штекером, который вставляется в гнездо «СОМ» и другой разъем, расположенный рядом, либо отдельную пару разъемов с маркировкой «С», в зависимости от варианта исполнения прибора.

На цифровом дисплее отображается температура в градусах Цельсия. Мультиметр может не иметь специального режима и разъемов для измерения температуры. В этом случае температуру можно определить на наименьшем пределе режима DCV, пользуясь графиком зависимости температуры от ЭДС.

Точность измерений при этом будет небольшой, так как при определении температуры будет рассчитана не фактическая температура, а разница температур прибора и измеряемого объекта. Эта погрешность может компенсироваться с помощью специальной функции, присутствующей во многих измерительных устройствах.

На самых простых и бюджетных моделях можно проверить цоколевку транзисторов. Специальный режим имеется для биполярных транзисторов (hFE), а также отдельное контактное гнездо, которое разделено на две части, для транзисторов с P-N-P и N-P-N переходами. Контакты промаркированы буквами Е (эмиттер), С (коллектор) и В (база).

Гнезда контактов расположены в таком виде, чтобы транзистор, у которого неизвестна цоколевка, можно было оперативно переставлять и изменять положения выводов. Когда цоколевка будет определена правильно, то на экране появится отображение коэффициента передачи полупроводника.

В гнездах контакты утоплены глубоко, поэтому проверить транзисторы с короткими выводами не получится. Мощные транзисторы также нельзя проверить таким прибором, так как создаваемого мультиметром тока будет недостаточно для открытия полупроводникового перехода.

Полевые транзисторы можно тестировать в диодном режиме, если цоколевка транзистора заранее известна. Сначала «минусовым» щупом касаются стока, а «плюсовым» — истока. Таким образом, определяется целостность внутреннего диода. Если щупы подключить, поменяв их между собой, то падения напряжения не будет.

Если прикоснуться «плюсовым» щупом затвора, при этом, не убирая «минусового» щупа от стока, то транзистор должен открыться, и падение напряжения уменьшится, и возникнет в двух направлениях. Транзистор закроется, если прикоснуться черным щупом к затвору, не отнимая красный щуп от истока.

Дорогостоящий мультиметр может быть оснащен важной кнопкой «HOLD», которая дает возможность закрепить текущее положение на экране.

У «навороченных» приборов могут быть специальные кнопки, нажав на которые, прибор покажет только минимальные или максимальные значения. Если включить какой-либо вспомогательный режим измерения, то на экране отобразится соответствующий символ.

Также существуют мультиметры с функциями проверки конденсаторов, частоты сигнала, индуктивности, функциями осциллографа.

Source: tehpribory.ru

Читайте также

Всё про цифровой мультиметр: принцип работы, как измерять

Мультиметр цифровой — это универсальный прибор для измерения электрических параметров, который сочетает действие амперметра, вольтметра и омметра в одном приборе, который выводит показания на небольшой дисплей. Существуют, как стендовые, так и переносные мультиметры.

Обратите внимание на основы электричества и на приборы электроники.

Преимущество цифрового мультиметра над приборами с измерительным механизмом заключается в том, что показание прибора по шкале должны пересчитываться в том случае, если стрелка прибора остановилась между отдельными делениями на шкале. Цифровые измерительные приборы не нуждаются в перерасчете показаний, изображая их в виде чисел на дисплее. Также цифровые мультиметры более чувствительны к малым изменениям тока и поэтому более точны по сравнению с другими приборами, измеряющими электрические параметры.

На постсоветском пространстве такой прибор известен под сленговым названием «Цэшка», т.к. названия советских мультиметров начинались с буквы «Ц».

Принцип действия цифрового мультиметра

В основе цифрового мультиметра лежит АЦП двойного интегрирования — аналого-цифровой преобразователь, в котором входной сигнал сравнивается с опорным.

Для того, чтобы измеритель показывал величину электрического параметра, измеритель должен быть электрически подсоединен к схеме или ее компоненту. Эти подсоединения выполняются набором проводов. Черный провод обычно называется общим или отрицательным, красный — положительным.

На одном конце каждого из проводов находится вилка, которая подключается в гнездо измерителя. Другой конец каждого провода используется для создания контакта со схемой или ее компонентом, который должен быть промерен.

Чтобы измерить постоянный ток, измеритель должен быть включен последовательно со схемой, в которой производятся измерения. Если прибор, который настроен на измерение тока, случайно будет включен параллельно с источником напряжения, напряжение может послужить причиной того, что избыточный ток потечет через измеритель и повредит его.

Чтобы измерить напряжение, измеритель должен быть включен параллельно с источником напряжения. Поскольку напряжение одинаково во всех ветвях параллельной схемы, напряжение, которое должно быть измерено, будет и на измерителе, в результате чего измеритель покажет уровень напряжения.

Измерения сопротивлений должны проводиться на обесточенных цепях. При измерениях сопротивлений используется небольшая внутренняя батарея для питания схемы измерителя и сопротивления, которое должно быть измерено.

Порядок измерения цифровым мультиметром

1) Включите измеритель нажатием кнопки ON/OFF
2) Выберите нужный тип измерения нажатием соответствующей кнопки
3) Выберите нужный диапазон измерений нажатием соответствующей кнопки переключения диапазонов
4) Подсоедините измерительные провода в соответствующие гнезда на панели.
5) Прижмите концы измерительных проводов к испытуемым точкам (или прикрепите провода к компоненту). Для измерения сопротивления нет необходимости выставления нуля, как это нужно было делать в вольт омметре, ламповом вольтомметре и вольтомметре на полевых транзисторах.
6) Снимите показания с дисплея.

Бытовой мультиметр, которого я так и не нашел на рынке / Хабр

Выкинув очередной сдохший DT-838, я крепко задумался. На рынке полно мультиметров на любую цену и точность измерений. Но когда тебе нужен простой бытовой мультиметр, который нужен в хозяйстве: для простого ремонта бытовой техники, машины, работ по электрике, то на рынке кроме DT-838 по сути ничего и нет. Не может же быть все настолько грустно, рассуждал я, наверняка в чистилище между индикаторной отверткой, лампочкой-пробником и DT-838 должны обитать какие-то другие приборы. Которые бы гармонично смотрелись в ящике с инструментами, извлекаемые оттуда раз в полгода для редких работ, или бы жили в машине круглый год. Таких не нашлось, и поэтому все что будет написано ниже — попытка описать желаемый мультиметр, отталкиваясь от требований предъявляемыми бытом обычного человека, далекого от электроники, но с прямыми руками.

Забегая вперед, скажу что нечто похожее на идеал я нашел в приборах YX-1000A, YX-2000A, YX360TRN, но к сожалению погода на Марсе, столь точно показываемая этими приборами, все же интересует меня меньше чем напряжение автомобильного аккумулятора, измеряемое в данный момент. В противном случае ему можно было бы простить даже отсутствие звуковой прозвонки. Такое ощущение что китайцы даже не пытались, потому что иначе объяснить погрешность до 30% я не могу.

Но именно этот прибор натолкнул меня на мысль, что бытовой мультиметр должен быть стрелочным. Во-первых для бытового применения точность дешевого стрелочника вполне допустима. Во-вторых это позволит сделать доступными хотя бы часть функций без батареи, типа измерения напряжения. Батарейки любят чахнуть в пренебрежении, особенно в приборах живущих а автобардачке, когда температура может гулять от +50 до минус сколько-то там. Заниматься же внезапной вынужденной автодиагностикой лучше всего с рабочим измерительным прибором. Аналогично и дома — прибор может лежать без применения в течение пары лет, если ваш быт достаточно хорошо налажен. В завершении темы стрелочности могу добавить, что видеть переходные процессы бывает полезно, просто чтобы видеть где обрыв цепи, а где плохой контакт.

Точность стрелочных приборов как правило уступает цифровым. Особенно точность дешевых стрелочных мультиметров точности дешевых цифровых мультиметров. Происходит это не только в силу особенностей конструкции стрелочного привода, но и из-за неизбежного процесса удешевления, которому подвергается каждая схема. Так, рано или поздно, из модификаций прибора исчезнет сперва подстроечный резистор, а потом и обычные резисторы сменят класс допуска до такого, что пользоваться прибором станет невозможно. Для борьбы с этим мне видится возможным лишь выкинуть как можно больше диапазонов измерений, чтобы уменьшить элементную базу, а сами диапазоны сжать так, чтобы с одной стороны они более подходили для бытовых нужд, а с другой — заставляли бы при небольшой погрешности стрелку гулять так, что даже китайские тетеньки на сборочной линии увидели, что дело не в масштабе шкалы. Ну и нам самим можно будет не щурить глаза до состояния китайских тетенек, чтобы разобрать число под стрелкой.

Есть чуть более дорогие стрелочные приборы типа YX-2000A и YX360TRN, но у них примерно та же проблема при бытовом использовании — куча универсальных диапазонов, для измерения в которых обычно покупают нормальный прибор. Причем эти стрелочные приборы будут стоить уже дороже все того же DT-838 при худших показателях точности.

Без батарейки мы можем мерять напряжение постоянного и перменного тока, его силу. Начнем с постоянного тока. Помня что мы имеем дело со стрелочником, для большей точности внутри диапазона и читабельности результата, я бы выделил 2 шкалы:

• 0 — 6 вольт. Для проверки батареек, кроме кроны, литий-ионных аккумуляторов, блоков питания мобильников. Маленький диапазон, но тут и отклонение в полвольта может быть решающими.
• 0 — 30 вольт. Для проверки линий блоков питания компьютера, БП ноутбука, автомобильного аккумулятора.

Что касается переменного тока то, тут в принципе хватит и одной шкалы до 400 вольт. При условии, что погрешность будет не больше 5%. Этой точности хватит чтобы понять правильно ли вы подключили фазы к электроплите, а также просело ли напряжение в сети настолько, что наблюдаемые неисправности электроприборов могут быть вызваны его падением.

С измерением силы постоянного тока сложнее. Диапазоны, используемые на современных дешевых мультиметрах мне кажутся малоприменимыми для быта. Обычно это условно 2 режима — от 0 до 500 мА, и до 10 А. Режимов может быть больше, но обычно они сидят на двух предохранителях — на 0.5 и на 10А. Проблема же в том, что телефоны, планшеты и все что питается по USB сегодня кушает от 500 мА и выше. Разве что ток утечки бортовой сети автомобился можно проверить в таком режиме. Но если мерять по нижнему диапазону 0-10 А, то точность будет никудышная и смотреть показания стрелочника будет тяжело. Думаю что диапазоны лучше сделать такими:

• 0 — 200 мА. Ток утечки в машине, ток потребления светодиодов.
• 0 — 4 А. USB зарядки, блоки питания мелкой бытовой техники. Некоторые потребители бортовой сети автомобиля, влезающие в этот диапазон. Неисправности в тех, что потребляют больше вы скорее всего и так обнаружите по сгоревшим предохранителям.

Не знаю насколько возможно измерение силы переменного тока на стрелочном приборе без существенного усложнения и удорожания схемы. И насколько это оправданно, поскольку я не могу вспомнить ситуацию когда приходилось бы мерять ток потребления бытовой техники. В смысле обычно на ней и так написано, или это что-то ТЭН-овое, кушающее более 10 А, или техника уже померла, тем самым сигнализируя, что с токопотреблением у нее далеко не все в порядке.

Теперь функции, которые требуют наличия батарейки. Звуковая прозвонка, тут все понятно, да хотя бы светодиодная, да хотя бы какая-то. Сюда же можно запихнуть и прозвонку диодов/светодиодов. Идеально так чтобы диод загорелся. Ради этого даже можно стерпеть питание от двух AA батареек. Крона — удобная батарейка только для того чтобы ее лизнуть. В остальных случаях AA, в крайнем случае AAA батарейки куда более распространены. В особенности у целевой аудитории воображаемого мультиметра.

Измерение сопротивления можно тоже ограничнить парой диапазонов.

• 0 — 200 Ом. Позволит проверять обмотки трансформаторов, исправность кабелей питания, а также некоторые КЗ, которые прозвонка уже не пробивает.
• 0 — 2 МОм. Позволит искать проводку с частично пробитой изоляцией и измерять сопротивление вашего тела.

Можно конечно добавить еще измеритель частоты и генератор импульсов на 50 Гц, чтобы можно было проверять динамики, наушники и их провода, но это уже от лукавого.

Вот в общем-то и все. Мне кажется что воображаемый прибор описанный выше, сделанный в копусе например того же YX-1000A или YX360TRN, и с гарантированной погрешностью не более 5% пользовался бы большой популярностью. Но кто ж его сделает?

Как устроен и работает стрелочный и цифровой мультиметр

Домашний мастер при ремонте квартиры своими руками сталкивается с необходимостью подключения светильников, розеток и выключателей по разным схемам. Такая деятельность требует выполнения электрических измерений и знания основных правил безопасности при работе под напряжением.

Наши советы помогут вам оптимально выбрать мультиметр для этих целей и понять основные правила безопасной работы с ним как в бытовой электропроводке, так и для ремонта подключаемых к ней приборов.

В материале статьи сравниваются два типа устройств измерителей: стрелочных аналоговых и цифровых. Это позволит оценить различные технологии замеров, сравнить их возможности, сделать выбор подходящей конструкции.

Содержание статьи

Назначение

Составное слово мультиметр обозначает своей первой частью «мульти» — много функций, которые выполняет этой прибор, а второй «метр» – измерение электрических величин.

Он позволяет определять:

• значение действующего напряжения;
• силу протекающего тока;
• электрическое сопротивление подключенной цепи;
• некоторые другие параметры.

Следует учесть, что прибор может иметь другие названия:

1. авометр, обозначающее сокращение от ампер, вольт, ом измерение;
2. или тестер, присвоенное первым аналоговым моделям.

На техническом языке его называют прибор многофункциональный измерительный.

Принципы измерения электрических величин

Поясняющая картинка из интернета с человечками призвана объяснить взаимосвязь процессов, происходящих в электрике, которые позволяет анализировать мультиметры любой конструкции.

Напряжение источника в вольтах старается пропихнуть ток в амперах через оказываемое ему противодействие сопротивлением в омах. Для анализа этих трех задач в мультиметр включены 3 отдельных измерительных прибора:

• амперметр;
• вольтметр;
• омметр.

Кратко рассмотрим их функции.

Как работает амперметр

За основу действия аналоговых приборов принята измерительная головка магнитоэлектрической системы.

При протекании через нее электрического тока поворачивается подвижная рамка с противодействующей пружиной и прикрепленной к ним стрелкой, указывающей на шкале его силу в микроамперах — тысячных долях ампера. На таком диапазоне протекают токи через измерительную головку.

Однако амперметр замеряет не доли ампера, а целые и даже значительно большие значения. Такие величины тока способны выжечь все токопроводящие магистрали головки. Чтобы этого не произошло, их ограничивают параллельным подключением калиброванного электрического сопротивления, называемого шунтом.

Принцип шунтирования дополнительным сопротивлением уменьшает величину протекающего через головку тока и делает его пропорциональным входному значению. За счет этого шкалу градуируют в амперах, а не в тысячных его долях.

В цифровых приборах используются датчики токи, которые работают по микропроцессорным технологиям.

Устройство вольтметра

Та же измерительная головка подключается последовательно к добавочным сопротивлениям — токоограничивающим резисторам. Шкала прибора градуируется в вольтах.

Переключатель режимов у амперметра и вольтметра позволяет расширять пределы измерения.

Цифровой вольтметр работает от датчика напряжения.

Конструкция омметра

Принцип замера сопротивления раскрыт в статье о прозвонке электрической цепи тестером, многофункциональным индикатором.

Омметр также работает с помощью измерительной головки.

Для этого используется встроенный источник напряжения, который выдает строго эталонную величину. Ее при подготовке омметра к работе необходимо вручную откалибровать.

Замеряемое сопротивление подключается к гнездам прибора. Через него проходит ток, ограничивающийся в зависимости от номинала резистора. Он отклоняет стрелку омметра на величину, пропорциональную значению электрического сопротивления.

Шкала омметра просто градуируется в омах.

Цифровые приборы вычисляют значение сопротивления по результатам информации, получаемой от датчиков тока и напряжения, но работают также от встроенного источника питания. Ручная калибровка им не требуется.

Разновидности мультиметров

Аналоговые приборы

Рассмотрим на примере тестера Ц4324.

Сразу бросаются в глаза многофункциональная шкала в несколько рядов и переключатели режимов с большим рабочим диапазоном.

Заводская схема внутренних соединений представлена на фото ниже.

Более подробно назначение шкалы измерительной головки показано на картинке.

При каждом замере необходимо анализировать положение стрелки на определённом диапазоне, соответствующем роду току и проверяемому сигналу.

Положения центрального переключателя разбиты на три главных сектора (амперметра, вольтметра и омметра) выделенные красными стрелками. При работе следует определять не только диапазон измеряемой величины, но и форму сигнала.

Цифровые приборы

Внутренняя конструкция этого типа мультиметра намного сложнее, а внешние органы выполнены проще для пользователя. В качестве образца выберем одну из типовых моделей с минимальным количеством автоматических настроек.

Вместо стрелочного указателя и сложной шкалы работает дисплей, а положением центрального переключателя можно выбрать все режимы измерения в любом секторе.

Подключение измерительных проводов выполняется к двум гнездам из трех:

• центральное — общее;
• левое — используется для замера токов более 10 ампер;
• правое — во всех остальных случаях.

Способы электрических замеров

Любой мультиметр сам ничего не измеряет. Он показывает только те величины, которые подготовил пользователь в созданном им режиме. Ошибки показаний чаще всего связаны с невнимательной работой человека.

Рассмотрим однотипные операции, которые необходимо выполнять на стрелочном и цифровом мультиметре.

Измерения тестером Ц4324

Замер напряжения

Работа с источниками постоянного тока

Выбираем соответствующий режим нажатием средней кнопки снизу и выставляем предел измерения больший, чем напряжение у замеряемой батарейки — 3 V.

Потребуется оценить полярность подключения проводов. Если пустить ток в обратном направлении через измерительную головку, то стрелка просто упрется в стопор слева от нуля. Замер не получится.

Для снятия отсчета необходимо выбрать правильно ту шкалу напряжения, на которой стоит знак постоянного тока. Следует учесть ее кратность на соответствующем положении переключателя.

Работа с источниками переменного тока

Обращаем внимание, что подобная операция относится к опасной и требует повышенного внимания.

Нажимаем до фиксации правую кнопку снизу со значком «~». Выбираем центральным переключателем соответствующий режим вольтметра и на нем положение 300 V. Только после этого устанавливаем концы в контакты розетки.

Со шкалы снимаем показания 250 V. Методика пользования ею та же, как и в предыдущем случае.

Замер тока

Положение переключателей и работа со шкалой выполняется по предыдущей методике.

Пальчиковая батарейка на 1,5 V выдала на лампочку 6,3 V ток 142 мА.

Замер сопротивления

В этом режиме важно:

• проверить выставление стрелки на ноль, используя регулятор натяжения пружины измерительной головки, расположенный под стрелкой;
• установить калиброванную величину источника питания ручкой потенциометра «Установка 0», размещенного в самой нижней части на лицевой стороне;
• обеспечить расположение корпуса строго по горизонту.

Для измерения потребуется нажать одновременно две левых кнопки и установить переключатель на значок омов. Отсчет показания по шкале Ω получился 1,5. Такое сопротивление у нити накаливания в холодном состоянии.

Режим измерения сопротивлений мультиметром создан для проверки резисторов и других элементов радиоэлектронных устройств. Он не предназначен для оценки качества изоляции диэлектрического слоя. Мощность источника питания недостаточна для подобного измерения.

Оценку сопротивления изоляции кабелей и проводов выполняют специальными приборами, питающимися от мощных источников: ручных генераторов или бытовой сети 220 либо встроенных преобразователей с комплектом батареек. Их называют мегаомметрами.

Три приведенных опыта с малогабаритной лампочкой накаливания и батарейкой позволяют показать, что мощность источника энергии и потребителя следует правильно подбирать по нагрузке и напряжению.

1,5 V у батарейки и 6,3 у лампочки — явное несоответствие. Источник работает в аварийном режиме и не справляется с задачей: нить еле-еле светится. Ему искусственно создан режим перегрузки.

Аналогичный случай может произойти и в бытовой сети 220, где защиту от перегрузок выполняет автоматический выключатель, снимающий питание с оборудования с выдержкой времени.

Подключая любой потребитель в электрическую сеть всегда оценивайте его возможность надежной работы и способность защит устранять аварийные ситуации.

Измерения цифровым мультиметром

Замер напряжения

Работа с источниками постоянного тока

Потребуется только установить центральный переключатель в положение замера напряжения на соответствующем пределе (=2 V), вставить провода в гнезда прибора и подключить их к проверяемой батарейке. Результат сразу отображается на табло.

Если полярность подключения источника к мультиметру перепутана, то на табло отобразится знак минус. Значит замер надо повторить, перевернув провода на батарейке.

Этот прием используют для определения полярности источника.

Когда замер выполняется на большем пределе, то точность результата будет занижена. Необходимо соблюдать соответствие величин.

Работа с источниками переменного тока

Вначале переключатель режимов устанавливают в положение «~600 V», а затем проверяют напряжение в розетке.

У нас получился результат 231 вольт.

Замер тока

Мультиметр врезают в цепь тока, предварительно переключив его в режим амперметра и установив на соответствующую позицию измерений. Мы имеем показание 145 мА на пределе 200.

Знак минус перед значением тока свидетельствует о том, что полярность подключения проводов прибора в схему перепутана. Ток через него идет в обратном направлении.

Электрикам, часто сталкивающимися с измерениями, рекомендуем приобрести мультиметр с разъемным магнитопроводом трансформатора тока —клещами. Им удобно выполнять безразрывное подключение и быстрый замер.

Замер сопротивления

Центральный переключатель мультиметра установлен в положение 200 Ω, а результат 9,75 отображен на табло.

Таким же способом прибор работает на шкале kΩ. На приведенном фото даже завышен предел измерения сопротивления. На результате это особенно не сказывается, хоть и влияет.

Режим прозвонки

Цифровой мультиметр в отличие от аналогового стрелочного имеет такую дополнительную функцию. Она позволяет просто определять наличие электрического контакта внутри проверяемой цепи.

В замкнутой и разомкнутой схеме меняется индикация на табло, а у многих моделей приборов дополнительно появляется звуковой сигнал.

Режим прозвонки создан для анализа маленьких сопротивлений, характерных для цепей тока. Но им не стоит пользоваться в цепях напряжения. Особенно он удобен для проверки полупроводниковых элементов.

Режим генератора

Еще одна полезная функция для радиолюбителей, называемая на их сленге «пищалкой». Мультиметр выдает высокочастотные сигналы, которые позволяют проверять тракты звуковых усилителей и различные каналы передатчиков или приемников.

У владельцев стрелочных приборов такой функции нет. Они вынуждены делать подобный генератор своими руками.

Проверка транзисторов

Еще одна полезная функция цифрового мультиметра, которая также встречается на более сложных конструкциях стрелочных моделей.

Для проверки биполярного транзистора достаточно правильно вставить его ножки в соответствующее гнездо, учитывающее структуру p-n-p или n-p-n полупроводникового перехода. Для этого создано четыре контактных отверстия, в которые устанавливают ножки за счет поворота корпуса в одну из сторон.

У исправного транзистора сразу высвечивается коэффициент усиления h31.

Эта же функция на стрелочных тестерах требует снятия показаний и выполнения математических расчетов.

Основные правила безопасности

Мультиметр создан для измерения электрических величин и позволяет работать под напряжением. Его корпус и провода выполнены с соответствующей степенью защиты как по классу IP, так и по нормативам электрической безопасности от поражения током.

Качество защиты цифровых приборов выше, а их дизайн более продуман. Однако, даже при их пользовании следует быть внимательным и осторожным, соблюдать рекомендации производителя.

Любой цифровой мультиметр можно вывести из строя неправильным обращением при его несомненных преимуществах перед стрелочным прибором:

• работе встроенных защит «от дурака», которые отключают схему от проникновения опасных токов, созданных при всех режимах измерения;
• повышенной диэлектрической прочности изоляции.

Стрелочные старые тестеры требуют еще больше внимания: при неправильном подключении к цепям токам или напряжения, особенно в бытовой сети 220, элементы их внутренней схемы выгорают. Если калибровочные резисторы еще можно заменить, то с контактами переключателей и кнопок ситуация ремонта усугубляется.

Но чаще всего у них выходит из строя токопроводящая пружинка или обмотка измерительной головки. В этой ситуации ремонт обходится дороже покупки нового цифрового мультиметра.

Рекомендуем посмотреть видеоролик владельца Andrey Tonurwator “Как пользоваться мультиметром”.

Ждем комментариев на статью и напоминаем, что сейчас ей удобно поделиться с друзьями в соц сетях.

Как пользоваться мультиметром

Представление о том, что универсальность сказывается на качестве работы устройств, снижая его, не относится к мультиметру. Этот прибор точно измеряет и напряжение, и силу тока. Компактный, понятный, доступный каждому – он является частью хозяйственного инвентаря домовитого хозяина. Как пользоваться мультиметром вы узнаете, прочитав нашу статью.

Введение

В современном мире сложно представить день без электрических приборов. Электричество и все, что с ним связано, требует контроля и периодической проверки. Измерить сопротивление, напряжение и силу тока электрической цепи, ее целостность, работоспособность диодов и транзисторов – все это можно сделать при помощи одного многофункционального устройства – мультиметра.

Для электронных вариантов чаще используют названия «тестер» или «авометр», в быту часто можно услышать просто «Цэшка». Им пользуются любители и профессионалы: автомобилисты, радиотехники, электрики, специалисты по ремонту электрических приборов и просто пытливые умы.

Внешнее строение и функции

Внешний вид аналогового и цифрового мультиметров отличаются незначительно. В большей степени эти отличия заключаются в раздичии экранов показаний.

У аналогового устройства табло содержит шкалу измерений, градуированную для разных режимов работы, и стрелку.

Цифровой вариант имеет ЖК-экран, на котором отображаются показания измерений в любом режиме работы устройства. У разных моделей экран может быть монохромный (2 цвета) и цветной. Минимальное число разрядов показаний – 4.

Увеличение числа разрядов не означает повышения точности. Точность, как погрешность, указывается в характеристиках прибора. На дисплее отображается выбранный режим, заряд батареи, для отрицательных значений предусмотрен знак «минус».

Под окном показаний расположен многопозиционный переключатель, положение которого определяет виды и пределы измерений.

1. Для измерения переменного напряжения следует повернуть ручку до положения ACV (англ. alternating current voltage — напряжение переменного тока).
2. В режиме DCA (англ. direct current amperage — сила постоянного тока) устройство позволяет измерить постоянный ток.
3. Переключатель в положении DCV позволит определить показатель постоянного напряжения.
4. Указатель на значке «Ω» – прибор готов измерять сопротивление, т.е. работает, как омметр.

В комплекте с устройством находятся два щупа; черный и красный. Три гнезда на передней панели позволяют подключить их к прибору для осуществления замеров.

Черный провод (его еще называют «масса», «минус», «общий») подсоединяют к устройству через нижнее (при вертикальном расположении) гнездо, помеченное как «минус» или «COM». Минусовый провод используется во всех режимах и для любых допустимых значений. Красный провод следует вставить в гнездо, помеченное знаком «+». Это гнездо предназначено для измерений во всех режимах, в диапазоне до 10А.

Третье гнездо, расположенное сверху или слева, используется для измерения постоянных токов больших значений (более 10А).

На передней панели может быть указано максимально допустимое значение измерений, например, «МАХ 600V».

Питает прибор батарейка типа «Крона».

Строение электронного мультиметра

Внешний вид прибора изменялся с момента его изобретения. Необходимость использования нескольких приборов и неудобство от ношения отдельных измерителей стала причиной появления в 1920 году первого карманного авометра.

Повсеместно используемые современные цифровые многофункциональные устройства имеют множество модификаций.

Внутреннее наполнение менялось с развитием технологий.

В основе современного цифрового универсального тестера – контроллер с модулем аналого-цифрового преобразователя. Микросхема, размещенная в корпусе, включает специальный блок, оценивающий входящее напряжение.

Принцип работы основан на сравнении двух сигналов: входного и опорного.

Наличие встроенных резисторов позволяет путем падения напряжения измерять ток.

Напряжение измеряется через прямое подключение к сети.

При подаче тока на резистор измеряется сопротивление.

Изменение предельных значений измерений возможно благодаря резисторным делителям.

Положение переключателя

1. Прибор выключен, если переключатель находится в положении OFF.
2. Для измерения переменного напряжения используется режим, обозначенный на панели знаком ACV или «~». Обычно в этом режиме предусмотрены 2 значения – 200 и 600 или 200В и 750В.
3. Диапазон доступных значений постоянного тока: 200 мкА, 2000 мкА, 20 мА, 200 мА, размещен под знаком DCA или «=».
4. hFE – режим для измерения коэффициента усиления по току транзистора.
5. Измерить значение сопротивления (режим «Ω») можно в диапазоне от 200 Ом до 2000 кОм.
6. Постоянное напряжение доступно для измерений в значениях 200 мВ, 2000 мВ, 20 В, 200 В, 600 В. На панели диапазон обозначен как «DCV».

Измерения

Среднестатистическим мультиметром можно измерить:

• Напряжение сети.
• Напряжение аккумулятора.
• Силу тока.
• Сопротивление.
• Частоту тока.
• Температуру.
• Емкость конденсатора.

Возможность проверки диодов и транзисторов (прозвон) – еще одна возможность, которую дает многофункциональный измерительный прибор.

ВАЖНО. До начала измерений необходимо центральную ручку провернуть до максимального значения измеряемого показателя. Это позволит избежать поломок прибора и получить предельно точные результаты измерений.

Соблюдение правил эксплуатации обеспечит продолжительную работу комбинированного электроизмерительного прибора и безошибочное определение показаний:

• Не следует измерять высокие токи и напряжения бытовым мультиметром – он может выйти из строя.
• Необходимо своевременно менять источник питания.
• До начала измерений необходимо убедиться, что установленный режим измерений соответствует предстоящим действиям.
• После завершения работ важно отключить прибор.
• Не следует производить замеры в условиях повышенной влажности.

ВАЖНО. Аналоговые устройства не применяются для измерения переменных напряжений и токов, поскольку требуют подключения к сети в соответствии с полярностью. Цифровые мультиметры решают эту проблему путем автоматического определения полярности.

Выбирать многофункциональный измеритель следует, исходя из потребностей. Набор функций и характеристик, включая подсветку экрана, точность измерений, будут определять модель и стоимость устройства. Для бытовых нужд можно выбрать мультиметр с ограниченным числом функций. Для автомеханика и радиоконструктора больше подойдет профессиональное устройство высокой точности.

Как измерить сопротивление мультиметром?

Универсальный тестер позволяет измерить сопротивление, находясь в режиме «омметр» – сектор «Ω».

До начала измерений следует проверить работоспособность устройства:

• если закоротить концы щупов, на экране появятся нулевые значения;
• при размыкании щупов, показания на экране равны 1.

ВАЖНО. До начала измерений сопротивления необходимо обеспечить отсутствие в сети напряжения.

Порядок измерений следующий:

1. Щупы закрепить на резисторе, номинал которого неизвестен.
2. Переключатель переместить в одно из положений сектора.
3. Если измеряемое сопротивление больше выбранного в диапазоне, на экране высветится значение 1. Следует сдвинуть переключатель на одно значение в сторону увеличения.

В случае измерения сопротивления, ошибка в выборе начального значения из предлагаемого диапазоне не станет причиной поломки устройства.

Как измерить силу тока?

Измерить силу тока возможно только в разрыве цепи питания нагрузки. Для этого устройство щупами включается последовательно в цепь, не внося изменений в схему. При измерении тока важно верно выбрать начальное значение из диапазона измерений. Во избежание поломки комбинированного электроизмерительного прибора, в качестве начального следует установить максимальное значение.

Постоянный ток

Постоянный ток присутствует везде, где есть «плюс» и «минус», например, в аккумуляторах и батарейках. Для проведения замеров необходимо выбрать режим постоянного тока – DCA.

Для измерения токов в диапазоне от 2000 мкА до 10 А, красный щуп должен быть установлен в гнездо VΩmAв.

Порядок действий следующий:

1. Ручку переключателя установить в режим DCA на максимальное значение диапазона.
2. Щупы последовательно закрепить на исследуемом участке электросети.
3. Зафиксировать измерения. Если показания равны нулю, следует переместить ручку переключателя на следующее, после максимального, значение, и произвести замер.
4. Если на экране устройства появилась 1, значит, выбранное значение предела ниже измеряемого – следует установить ручкой переключателя значение выше.

ВАЖНО. Для получения данных о силе тока свыше 200мА, во избежание перегорания предохранителя и выхода из строя всего устройства, необходимо установить красный щуп в гнездо 10ADC.

Переменный ток

Переменный ток всегда в домашней проводке. Для снятия показаний о параметрах переменного тока, необходимо использовать режим ACV. Существуют измерители, способные самостоятельно распознать, какой ток: переменный или постоянный. У таких приборов единый сектор для измерения тока промаркирован символом «V».

До начала снятия показаний следует убедиться, что режим выбран верно, а ручкой переключения установлено максимальное значение в диапазоне предлагаемых измерений.

ВАЖНО. Работы, связанные с переменными токами, относятся к опасным. Необходимы повышенное внимание и соблюдение правил техники безопасности.

Измерение напряжения

Одним из наиболее востребованных в быту замеров было и остается измерение напряжения. Заряд аккумуляторной батареи измеряют автомобилисты, напряжение в сети проверяют при перебоях в работе электрических приборов.

Учитывая, что напряжение – это разница потенциалов между двумя точками, для определения переменного напряжения щупы устройства необходимо подключить параллельно прибору, напряжение которого оценивается.

Как измерить напряжение, например, аккумуляторной батареи:

1. Подключить щупы.
2. Установить переключатель на максимальное значение в секторе ACV.
3. Удерживая щупы за изолированные участки, прикоснуться оголенными концами к разным контактам батареи.
4. Зафиксировать результаты измерений в вольтах, отображаемые на экране.
5. Если показания не точны, следует изменить значение предельного измерения путем перемещения ручки переключателя на оптимальное значение из предлагаемого диапазона.

Для измерения постоянного напряжения следует установить ручку переключателя на сектор DCV (режим вольтметр). Соблюдение полярности не обязательно, поскольку при обратном подключении на экране будет отображено отрицательное значение.

Прозвонка проводов с помощью мультиметра

Процесс оценки целостности проводников или p-n-переходов полупроводников среди специалистов обозначается коротко – прозвонка. Метод прозвонки позволяет определить места повреждения электропроводки, получая звуковой сигнал при замыкании цепи и отсутствие сигнала при выявленном обрыве.

Для производства работ следует:

1. Обесточить электрическую цепь.
2. Становить ручку переключателя в положение прозвонка, которое обозначено на панели знаком диода.
3. Проверить работоспособность мультиметра, закоротив щупы: наличие сигнала означает, что прибор к работе готов.
4. Последовательно проверять небольшие участки цепи до выявления обрыва.

Заключение

Контроль напряжения в электрической сети дома или квартиры позволит избежать поломки дорогостоящей бытовой техники или возместить ущерб, если скачки напряжения были зафиксированы многофункциональным измерителем. Контроль заряда автомобильной батареи гарантирует стабильный запуск двигателя.

Мультиметр стал надежным и простым помощником во многих жизненных ситуациях: от бытовых вопросов до конструкторских решений.

Что такое имя устройства?

Обновлено: 30.06.2020 компанией Computer Hope

Также известный как файл устройства или специальный файл , имя устройства — это идентификатор, который присваивается физическому аппаратному устройству, назначенному операционной системой.

Имя устройства обеспечивает интерфейс для периферийных устройств, таких как параллельный и последовательный порты, или доступ к разделу диска. Например, «hd» — это имя устройства для жесткого диска ATA.

Примеры названий устройств

В следующей таблице перечислены имена устройств Linux в иерархии / dev, и все они являются примерами имен устройств.

См. Наше определение зарезервированного слова для получения списка имен файлов устройств на компьютерах Windows и MS-DOS.

Термины, касающиеся оборудования, Операционная система, Термины операционной системы, Зарезервированное слово

| Определение и примеры

Периферийное устройство , также известное как периферийное устройство , компьютерное периферийное устройство , устройство ввода-вывода или устройство ввода-вывода , любое из различных устройств (включая датчики), используемых для ввода информации и инструкции в компьютер для хранения или обработки и для доставки обработанных данных человеку-оператору или, в некоторых случаях, машине, управляемой компьютером.Такие устройства составляют периферийное оборудование современных цифровых компьютерных систем.

Британская викторина

Компьютеры и технологии. Викторина

Компьютеры размещают веб-сайты, состоящие из HTML, и отправляют текстовые сообщения так же просто, как … LOL. Примите участие в этой викторине и позвольте некоторым технологиям подсчитать ваш результат и раскрыть вам содержание.

Периферийные устройства обычно делятся на три типа: устройства ввода, устройства вывода и устройства хранения (которые обладают характеристиками первых двух). Устройство ввода преобразует входящие данные и инструкции в последовательность электрических сигналов в двоичном коде, понятную цифровому компьютеру. Устройство вывода меняет процесс на обратный, переводя оцифрованные сигналы в форму, понятную пользователю. Когда-то для ввода широко использовались устройства чтения перфокарт и бумажных лент, но теперь они были вытеснены более эффективными устройствами.

Устройства ввода включают клавиатуры, похожие на клавиатуру пишущей машинки; карманные устройства, такие как мышь, трекбол, джойстик, трекпад и специальное перо с сенсорной панелью; микрофоны, веб-камеры и цифровые фотоаппараты. Они также включают датчики, которые предоставляют информацию об окружающей среде — температуре, давлении и т. Д. — на компьютер. Другой механизм прямого ввода — это оптический лазерный сканер (например, сканеры, используемые с кассовыми терминалами в розничных магазинах), который может считывать данные со штрих-кодом или оптические символьные шрифты.

Выходное оборудование включает терминалы видеодисплея, струйные и лазерные принтеры, громкоговорители, наушники и устройства, такие как клапаны потока, которые управляют механизмами, часто в ответ на компьютерную обработку входных данных датчика. Некоторые устройства, такие как видеотерминалы и концентраторы USB, могут обеспечивать как ввод, так и вывод. Другими примерами являются устройства, которые позволяют передавать и принимать данные между компьютерами, например, модемы и сетевые интерфейсы.

Большинство вспомогательных запоминающих устройств, таких как, например, приводы CD-ROM и DVD, флэш-накопители и внешние дисковые накопители, также служат устройствами ввода / вывода ( см. компьютерная память). Даже такие устройства, как смартфоны, планшетные компьютеры и носимые устройства, такие как фитнес-трекеры и умные часы, могут рассматриваться как периферийные устройства, хотя и могут работать независимо.
