Циркуляционный насос схема обмоток: Ремонт циркуляционного насоса отопления своими руками: видео, проверка, разборка

Содержание

устройство и принцип работы, схемы отопления с его применением, советы по выбору

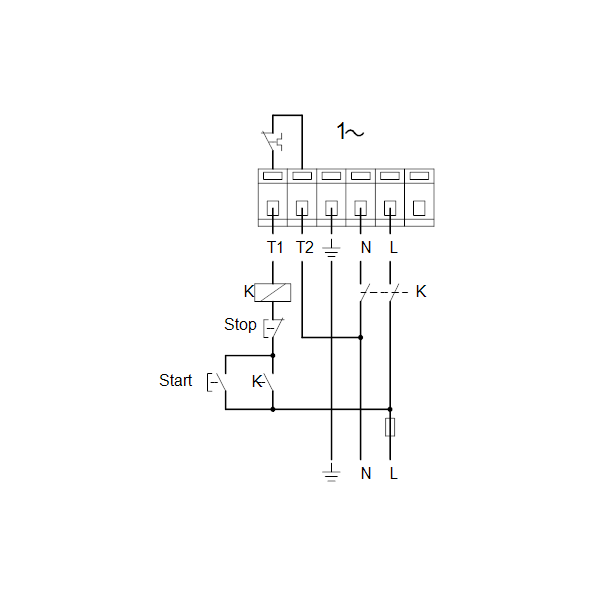

Электрическая схема подключения циркуляционного насоса отопления

  • Особенности работы систем отопления, оснащенных насосом
  • Какие показатели учитывать при выборе насоса
  • Какие материалы необходимы для подключения: ограничения при выборе насоса
  • Какие помпы подходят для установки в жилых помещениях
  • Рекомендации по правильной установке насоса
  • Принципы установки и подключения насоса

Загородные дома, оснащенные отдельной отопительной системой, могут неравномерно обогреваться за счет распределяемой тепловой энергии по всем комнатам. Наименьшее количества тепла будет доходить в те комнаты, которые находятся дальше от котла. Для решения данной проблемы можно не только остановиться на создании новых отопительных систем, имеющих трубопровод с большим диаметром, но и осуществить врезку насоса в систему отопления. присутствующую на данный момент.

Типовая схема установки циркуляционного насоса: 1 — котёл, 2 — автовоздушник, 3 — термостатический клапан, 4 — радиатор, 5 — балансировочный клапан; 6 — мембранный бак, 7 — шаровой кран, 8 — фильтр, 9 — циркуляционный насос, 10 — термоманометр, 11 — предохранительный клапан.

Подключение насос в отопительную систему не является такой дорогой процедурой, как подключение нового трубопровода.

При этом к старым отопительным системам в данном случае применяют процедуру демонтажа, что не может быть простой задачей. Установить насос намного дешевле, тем более его монтаж всегда можно выполнить своими руками.

Насос позволяет избежать образования пробок воздуха внутри труб, обеспечивая его нормальную циркуляцию по трубопроводу. С помощью насоса достигается стабилизация температурных показателей в каждом помещении дома.

Прибор в целом служит для оптимизации работы отопительной системы любого жилого помещения.

Схема обвязки циркуляционного насоса.

Тип герметичного бездроссельного насоса для системы отопления является наиболее распространенным по причине их несложной эксплуатации и удобной конструкции. Корпус данного типа насоса производится из чугуна. При этом в качестве материала для такой детали, как ротор, возможно применение пластика или стали.

Процесс работы таких устройств отличается бесшумностью. При этом не потребуется производить замену прокладок в системе отопления, которая будет заполнена не охлаждающим элементом и смазкой, а водой. Во время всего срока эксплуатации агрегат будет отличать высокая надежность.

Главным условием при этом является правильное подключение насоса к системе отопления.

Как работает циркуляционный насос: принцип подключения

Организовывая отопление загородного дома, важно учесть метраж жилища. Если это не маленькая дача, а двух или трёхэтажный дом, в котором общая площадь исчисляется сотнями квадратных метров, то для  решения отопительных задач будет недостаточно естественной циркуляции теплоносителя.

В таких системах давление в трубопроводе не будет выше 0,6 мПа и для эффективного движения горячей воды в системе нужно произвести подключение циркуляционного насоса. Чтобы правильно выбрать такой агрегат, подобрать подходящее место для установки, нужно понимать принцип работы этого прибора.

Особенности агрегата

Принцип действия циркуляционного насосного оборудования основан на создании непрерывной циркуляции жидкости в системе без изменения показателя давления

Циркуляционный насос – это прибор, работающий в замкнутой отопительной системе и выполняющий перемещение воды в трубопроводе. Агрегат поддерживает определённую температуру теплоносителя в системе. Прибор не восполняет потери теплоносителя и не наполняет систему. Наполнение системы осуществляется за счёт специального насоса либо определённого давления в трубах.

Принцип действия циркуляционного насосного оборудования основан на создании непрерывной циркуляции жидкости в системе без изменения показателя давления. Поскольку после установки прибор работает постоянно, главные требования к таким насосам – это низкий уровень шума при работе, экономное энергопотребление, надёжность, долговечность и простота использования.

Сфера использования циркуляционных агрегатов для отопительных систем довольно обширная. Они устанавливаются:

  • в традиционных радиаторных системах;
  • при обустройстве водяного тёплого пола;
  • в геотермальных системах;
  • при организации горячего водоснабжения коттеджей и дач.

В отличие от систем принудительной циркуляции, данное насосное оборудование не нуждается в трубах с увеличенным диаметром.  Кроме этого прибор имеет следующие преимущества:

  • быстрота нагревания помещения;
  • котёл можно установить в любое подходящее место;
  • потери теплоносителя и воздушные пробки сведены к минимуму;
  • за счёт термореле обеспечивается автоматическое управление температурными режимами;
  • затраты на электроэнергию снижаются благодаря использованию авторегулировки частоты вращения ротора;
  • поскольку в приборы отопления постоянно подаётся жидкость, продлевается срок их эксплуатации.

Разновидности циркуляционных насосов

Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия.

Внутри находится керамический или стальной двигатель

Чтобы понять, как работает это прибор, необходимо знать отличия между двумя видами циркуляционного насосного оборудования.

Хоть принципиально схема системы отопления на базе теплового насоса не меняется, два вида таких агрегатов отличаются особенностями работы:

  • Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель. Крыльчатка из технополимера крепится на валу ротора. При вращении лопастей крыльчатки приводится в движение вода в системе. Эта вода одновременно выполняет функции охладителя двигателя и смазки для рабочих элементов прибора. Поскольку схема «мокрого» прибора не предусматривает использования вентилятора, работа агрегата проходит практически бесшумно. Такое оборудование работает только в горизонтальном положении, иначе прибор просто перегреется и выйдет из строя. Главные преимущества мокрого насоса в том, что он не нуждается в техническом обслуживании, а также обладает отличной ремонтопригодностью. Однако КПД прибора всего 45 %, что является небольшим недостатком. Но для бытового использования этот агрегат подходит как нельзя лучше.
  • Насос с «сухим» ротором отличается от своего собрата тем, что его двигатель не соприкасается с жидкостью. В связи с этим агрегат обладает меньшей долговечностью. Если прибор будет работать «на сухую», то риск перегрева и выхода из строя невысокий, однако появляется угроза нарушения герметичности из-за истирания уплотнителя. Поскольку КПД сухого циркуляционного насоса составляет 70 %, его целесообразно применять для решения коммунальных и производственных задач. Для охлаждения двигателя схема прибора предусматривает использование вентилятора, который и вызывает повышение уровня шума во время работы, что является недостатком этой разновидности насосов. Поскольку в данном агрегате вода не выполняет функции смазки для рабочих элементов, в ходе работы агрегата периодически необходимо проводить техосмотр и выполнять смазку деталей.
  • В свою очередь «сухие» циркуляционные агрегаты по типу установки и соединения с двигателем делятся на несколько видов:

    • Консольные. В этих приборах у двигателя и корпуса есть своё место. Они разделены и прочно зафиксированы на нём. Приводной и рабочий вал такого насоса объединяет муфта. Для установки такой разновидности прибора потребуется соорудить фундамент, а обслуживание этого агрегата довольно затратное.
    • Моноблочные насосы могут эксплуатироваться на протяжении трёх лет. Корпус и двигатель располагаются отдельно, но объединяются моноблоком. Колесо в таком приборе устанавливается на валу ротора.
    • Вертикальные. Срок использования этих приборов доходит до пяти лет. Это герметичные усовершенствованные агрегаты с уплотнителем с торцевой стороны, изготовленным из двух отполированных колец. Для изготовления уплотнителей используется графит, керамика, нержавеющая сталь, алюминий. Когда прибор работает, эти кольца вращаются относительно друг друга.

    Также в продаже есть более мощные приборы, имеющие два ротора. Такая сдвоенная схема позволяет повысить производительность прибора при максимальной нагрузке. В случае выхода одного из роторов, второй может взять на себя его функции. Это позволяет не только усилить действие агрегата, но и экономить электроэнергию, ведь при снижении потребностей в тепле, работает только один ротор.

    Как работает агрегат?

    Принцип действия циркуляционного агрегата очень схож с работой дренажного насоса.

    Если этот прибор установить в отопительную систему, то он будет вызывать движение теплоносителя за счёт захватывания жидкости с одной стороны и нагнетания её в трубопровод с другой стороны

    Принцип действия циркуляционного агрегата очень схож с работой дренажного насоса.

    Если этот прибор установить в отопительную систему, то он будет вызывать движение теплоносителя за счёт захватывания жидкости с одной стороны и нагнетания её в трубопровод с другой стороны. Всё это происходит за счёт центробежной силы, которая образуется в процессе вращения колеса с лопастями.

      В ходе работы прибора давление в расширительном баке не изменяется. Если требуется повысить уровень теплоносителя в отопительной системе, устанавливают повышающий насос. Циркуляционный агрегат только способствует преодолению водой силы сопротивления.

    Схема установки прибора выглядит так:

    • На трубопроводе с горячей водой, поступающей от нагревателя, устанавливается циркуляционный насос.
    • На отрезке магистрали между насосным оборудованием и нагревателем монтируется пропускной клапан.
    • Трубопровод между пропускным клапаном и циркуляционным насосом соединяется байпасом с обратным трубопроводом.

    Такая схема установки подразумевает выброс теплоносителя из прибора только в том случае, если агрегат заполнен водой. Чтобы длительно удержива

    Неисправности циркуляционного насоса отопления и ремонт своими руками

    Устройство и принцип работы циркуляционного насоса

    Если не знать, в чем заключается принцип работы циркуляционного насоса, то вам трудно будет как производить ремонт, так и заниматься техническим обслуживанием.

    Циркуляционный насос сконструирован из следующих элементов:

    • корпус, который выполнен из нержавеющей стали или цветных сплавов;
    • электрический двигатель, вал которого соединен с ротором;
    • ротор, на котором крепится колесо с лопатками — крыльчатка (ее лопасти находятся в постоянном контакте с перекачиваемой средой, выполняются они из металла либо полимерных материалов).

    Циркуляционные насосы бывают двух видов:

    • с мокрым ротором;
    • с сухим ротором.

    Виды циркуляционных насосов описаны в этой статье

    У агрегатов с мокрым ротором эта деталь все время помещена в жидкую среду. Такими насосами обычно снабжаются бытовые отопительные системы. За счет того, что ротор располагается в жидкости, все движущиеся детали не только смазываются, но и эффективно охлаждаются.

    Главные плюсы такого типа циркуляционного насоса:

    1. В процессе работы они практически не издают шума, поскольку вода, в которой располагаются все детали устройства, хорошо поглощают вибрации.
    2. В установке они просты, достаточно их врезать в трубопровод, также ремонт и техобслуживание не отнимет много времени и сил.

    В качестве недостатков насосов с мокрым ротором стоит отнести небольшую производительность, монтировать их следует исключительно в горизонтальном положении. Также, если в отопительной системе будет отсутствовать жидкость, то такие устройства могут дать сбой.

    Циркуляционный насос и помпа

    Приводной двигатель насосов с сухим ротором выделен в отдельную группу. Вращение от вала электродвигателя передается крыльчатке при помощи специальной муфты. По сравнению с предыдущим видом, этот отличается более высокой производительностью, КПД доходит до 80 %. Также конструкция агрегатов с сухим ротором — более сложная, в связи с этим обслуживать и ремонтировать тоже несколько труднее.

    Как проводить регулярное техническое обслуживание насосов?

    Время от времени, желательно не реже раза в месяц, необходимо производить внешний осмотр и проверку качественной работы вашего циркуляционного насосного устройства.

    Вариант устройства насоса

    1. Включите насос и на рабочем режиме проверьте отсутствие посторонних шумов и чрезмерной вибрации.
    2. Проверьте напор теплоносителя, выдаваемый насосом. Он должен соответствовать показателям, заявленным в техническом паспорте.
    3. Удостоверьтесь в отсутствии чрезмерного нагрева электрического двигателя устройства.
    4. Проверьте наличие смазки на резьбовых фланцах и, при необходимости, восстановите её.
    5. Убедитесь в наличии заземления между корпусом насосного устройства и соответствующей клеммой.
    6. Осмотрите насос со всех сторон и удостоверьтесь в отсутствии течей. Обычно такими уязвимыми местами является узел сопряжения трубопровода и корпуса насосного устройства. Проверьте уровень затяжения болтов и нормальное состояние прокладок.
    7. Осмотрите клеммную коробку. Все провода должны быть надежно зафиксированы. В узле недопустимо присутствие влаги.

    Возможные неполадки и способы их устранения

    Какие поломки могут возникнуть и как сделать ремонт циркуляционного насоса своими руками? Давайте разбираться.

    Насос гудит, а рабочее колесо не вращается

    Возможные причины:

    1. Посторонний предмет в камере рабочего колеса.
    2. Длительный простой аппарата привел к окислению вала ротора.
    3. Подача электропитания к клеммам устройства нарушена.

    Устранить неисправности  в первом случае можно аккуратно сняв устройство и раскрутив корпус в зоне крыльчатки. При наличии постороннего предмета, удалить его и провернуть вал руками. Во избежание повторного попадания инородного тела следует установить на патрубок фильтр.

    Гудение помпы может наблюдаться и при длительном простое и окислении вала. Необходимо тщательно зачистить все окислившиеся места и смазать движимые части рабочего узла.

    Гудит циркуляционный насос и при нарушении электропитания. Сперванадо проверить напряжение тестером. При неисправности или порыве кабеля его следует заменить. Если кабель в порядке, смотрят напряжение на клеммах. Значок  бесконечность на тестере говорит о замыкании. Меньшее напряжение означает обрыв обмотки. В обоих случаях необходима замена клемм.

    Насос не работает совсем

    Насос не работает, когда в сети нет напряжения. Тестером проверяют напряжение, а также правильность подсоединения аппарата к питанию.

    Вал циркуляционного насоса

    При наличии в помпе плавкого предохранителя, есть риск его перегорания от скачков напряжения. Если такое происходит, предохранитель заменяют. Желательно установить надежный стабилизатор.

    Насос включается, но через пару минут останавливается

    Причинами могут быть:

    1. Накипь между движущимися частями устройства.
    2. Неправильное подключение насоса в районе клемм.

    Помпа может включаться, но и сразу останавливаться при наличии накипи. Известковый налет удалить  и смазать стыки между статором и ротором.

    Во втором случае проверяют плотность предохранителя на устройстве. Его снимают и чистят все зажимы. В клеммной коробке должны быть правильно подключены все провода.

    При включении насос шумит

    Если насос шумит, это может свидетельствовать о присутствии воздуха в системе. Необходимо спустить воздух из труб, в верхней части контура смонтировать узел для того, чтобы воздух выпускался автоматически.

    Шуметь помпа может также из-за износа подшипника крыльчатки. Требуется разобрать корпус аппарата, и при необходимости подшипник заменить.

    Насос вибрирует и шумит

    Если включение насоса сопровождается вибрацией и шумом, то причина в недостаточном напоре в замкнутом контуре. Решить можно, добавив воды в трубы или повысив давление у входного патрубка насоса.

    Слабый напор

    При слабом напоре или когда помпа почти не качает теплоноситель, проверяют направление вращения крыльчатки в корпусе аппарата. Если рабочее колесо крутится неправильно, то допустили ошибку при подключении насоса к клеммам по фазам, если используют трехфазную сеть.

    Снижение напора может стать следствием высокой вязкости теплоносителя. Крыльчатка при этом испытывает повышенное сопротивление и плохо работает, не в полную силу. Надо проверить сетчатый фильтр и прочистить его. Желательно проверить также сечение труб отверстий. После этого потребуется регулировка правильных параметров работы помпы.

    Оборудование не включается

    Помпа не включается при проблемах в электропитании. Надо проверить фазы и предохранители. Если они в порядке, значит, сгорела обмотка привода. В таком случае придется обратиться за помощью к специалистам.

    На внутренних поверхностях насоса не должно возникать ржавчины

    При диагностике оборудования можно воспользоваться индикатором – тестером вращения вала циркуляционного насоса. Он позволяет убедиться в исправности насоса без подключения к электросети.

    Насос не запускается

    Если после включения устройство не гудит и не функционирует, вероятно причина заключается в электропитании. Как устранить подобные неисправности, можно посмотреть на видео ремонта циркуляционного насоса. Однако следует понимать, что причины бывают разными.

    Для ремонта не всегда требуется разборка насоса. Следует с помощью мультиметра проверить напряжение в точках подключения агрегата. Возможно оно не соответствует нормам или вовсе отсутствует.

    Возможно помпа была неправильно подключена к электросети. В такой ситуации ее нужно отключить и правильно подключить согласно инструкции производителя.

    В электронике устройства имеется плавкий предохранитель. Если возникали сбои в электросети, возможно он перегорел. Следует разобрать устройство и произвести замену предохранителя на аналогичный.










    Циркуляционный насос постоянно выключается

    Если агрегат постоянно сам по себе выключается, скорее всего проблема заключается в засорении. Внутри устройства в патрубках, через которые проходит теплоноситель, постепенно накапливаются известковые отложения. Это приводит к заклиниванию насоса и его самопроизвольному отключению.

    Для исправления поломки нужно произвести демонтаж, разборку и чистку агрегата. Следует тщательно очистить все конструктивные элементы. Для очистки въевшихся отложений можно использовать растворитель.

    Чистить насос нужно регулярно, в противном случае электропривод может прийти в негодность из-за перегрузки.

    Как разобрать циркуляционный насос отопления своими руками

    Чтобы отремонтировать циркуляционный насос, необходимо произвести его демонтаж и качественную разборку.

    Изначально устройство нужно отключить от электрической сети. Для отсоединения кабеля от клеммной коробки необходимо снять корпус с блока питания прибора. Затем нужно осуществить перекрытие подачи воды посредством боковых вентилей и слить остаток в системе. Далее насос нужно открутить отверткой-шестигранником.

    Вы можете столкнуться с проблемой, когда болты прикипели. Их нужно смочить жидкостью WD-40 и через 20-30 минут попробовать открутить вновь.

    После того, как будет выполнен демонтаж, необходимо снять крышку устройства. Под ней располагается ротор с колесом и лопастями. Вам нужно снять ротор, который обычно зафиксирован при помощи болтов. Так вы получите свободный доступ к внутренним деталям насоса. Затем следует тщательно осмотреть устройство и устранить неполадки.

    Подводя итог всего вышеописанного, стоит еще раз отметить, что циркуляционный насос — это очень важный элемент отопительной системы, на которого возложены серьезные функции. Именно поэтому очень важно контролировать его работу и проводить регулярное обслуживание. В случае возникновения сбоев в работе и неполадок, нужно сразу принимать необходимые меры, иначе можно запустить и ваш агрегат просто выйдет из строя.

    Замена ремкомплекта

    Замена ремкомплекта циркуляционного аппарата включает в себя:

    • разборку насосной части устройства;
    • замену комплектующих;
    • проверку работы двигателя;
    • сборку устройства;
    • диагностику работы оборудования.

    Некоторые производители предлагают готовый ремкомплект для насосного оборудования. К примеру, ремкомплект циркуляционного насоса u4814с производительностью 5200 л/ч, напряжением 12/24 В и диаметром патрубков 38 мм. Покупка такого комплекта уменьшит трату времени и денежных средств.

    Схема удаления воздуха

    Проводить ремонт циркуляционного устройства  своими руками стоит только после истечения гарантийного срока или при невозможности вызвать специалиста по ремонту. Некоторые узлы насосов тяжело найти в свободной продаже, что объясняется торговой политикой фирм-производителей.

    Как почистить детали

    Засор насоса образуется из-за скопившихся известковых отложений. Чрезмерные загрязнения могут привести теплоагрегат к полному выходу из строя. Небольшие отложения на валу можно устранить самостоятельно с помощью обычной уксусной эссенции.

    Чтобы очистить внутренности помпы от загрязнений, разбавьте её водой 1:1. Полученный раствор залейте внутрь насоса через одно из крепёжных соединений.

    Через сутки известковые отложения частично растворятся, а для удаления остатков разберите агрегат и основательно его почистьте.

    Чистку внутренностей насоса проводите бережно, удаляя остатки отложений со всех поверхностей, при этом воспользуйтесь деревянным шпателем. Завершите обработку шлифовкой, которую можно сделать с помощью кусочка ткани или специальной пасты.

    Как смазать насос

    Герметичность обязательна для правильной работы оборудования. Избежать рассыхания деталей при перерыве в эксплуатации поможет консервирующая смазка, которая наносится на прокладки и патрубки входа и выхода.

    Профилактика и диагностика поломок

    Увеличить срок службы теплооборудования помогут несложные профилактические меры:

    Перед началом нового отопительного сезона проводится технический осмотр оборудования. Проведите тестовый запуск и проверьте состояние важнейших узлов:

    • правильность подключения к трубопроводу;
    • герметичность соединительных элементов;
    • состояние фильтров.

    Гарантийные обязательства

    При установке аппарата выдаются гарантийные талоны. Такие документы нужно сохранить. При возникновении неполадок в течение указанного срока ремонт произведут бесплатно.

    Фото 1. Циркуляционный насос модели ZP25, 3 скорости, максимальный напор — 3,7 м, производитель — «Volks».

    Характерные поломки насосов разных марок

    У оборудования популярных отечественных и зарубежных брендов есть свои характерные поломки. Приборы датского производителя Grundfos, несмотря на надежность и выносливость, нуждаются в регулярной замене торцовых уплотнителей. Если этого не сделать своевременно, вода проникнет внутрь и повредит обмотку.

    Обслуживать агрегат в домашних условиях не желательно. Специфическая конструкция требует, чтобы ремонт проводил специалист с опытом, в идеале, сотрудник фирменного сервисного центра.


    Выраженное гудение и упавший до минимума напор указывают, что в насосе износилась или сместилась по оси крыльчатка. Прибор необходимо разобрать, почистить от песка, заменить поврежденные элементы и установить новые уплотнители

    У агрегатов Джилекс часто вытекает жидкость из электродвигателя. Замена ее возможна, но только на аналогичный состав.

    Отдельные мастера считают, что покупать дорогостоящее вещество не обязательно. Можно обойтись глицерином или трансформаторным маслом. Однако, это – не самый удачный совет. Техника очень плохо переносит заливку альтернативными средствами и может полностью выйти из строя после такой операции.

    Лучше не чинить прибор самостоятельно, а поручить эту задачу квалифицированным специалистам. Они гарантированно зальют в двигатель оригинальный состав и сделают это в четком соответствии с пожеланиями производителя. После обслуживания будет работать также исправно, как и в первый день покупки.


    На износ сальников указывает понизившийся уровень масла в двигателе насоса. Их замену лучше произвести как можно быстрее. Это убережет мотор от перегрева

    В устройствах «Малыш» российского предприятия Ливгидромаш нередко выходят из строя катушки. Провоцирует эту неприятность работа «всухую». Сильный шум, раздающийся при включении без откачки воды, указывает на обрыв центральной оси, к которой крепятся мембраны с якорем. Эту поломку легко обнаружить после разборки агрегата.

    Замена оси даже в домашних условиях не представляет сложности. Но вот найти деталь в продаже – действительно, проблема.

    Насосы «Водолей» имеют свойство перегреваться. Особенно активно этот недостаток проявляется, когда оборудование работает в скважинах небольшой глубины. Ремонт обходится дорого и порой составляет около 50% от изначальной стоимости. Многие пользователи в таких случаях предпочитают купить новый аппарат, правда, уже другого производителя.

    Такая же проблема характерна для моделей «Ручеек» . Несмотря на современную конструкцию и соответствие актуальным евростандартам, они плохо переносят режим непрерывной работы.

    Производитель говорит, что устройства могут беспрерывно прокачивать воду не дольше 7 часов. Однако почти всегда такая нагрузка приводит к перегреву. Во избежание проблем лучше делать перерывы и давать оборудованию отдыхать каждый 2-3 часа. Таким способом срок службы насоса удастся продлить.


    Нельзя запускать приборы для перекачки воды при перекрытом запорном вентиле. В будущем это приведет к поломке насосного оборудования. Перед включением задвижку обязательно нужно открыть

    Насосное оборудование «Водомет» считается достаточно надежным и эксплуатационно устойчивым. Большинство поломок здесь возникает из-за неправильного использования. Также оборудование при контакте с загрязненной водой быстро забивается илом и песком. В этом случае требует замены насосная часть агрегата.

    Когда возникшая проблема не подлежит решению в домашних условиях, стоит обратиться за помощью к профессиональным мастерам сертифицированного сервисного центра. Они быстро определят, что случилось с оборудованием, и восстановят его работоспособность. Либо порекомендуют приобрести и поставить новый насос, если старый не подлежит ремонту или это экономически не выгодно.

    Как диагностировать поломку

    Чтобы избавиться от поломки, нужно найти ее причину. Диагностика состоит из следующих последовательно выстроенных этапов:

    1. Снимите своими руками распределительную панель.
    2. Отсоедините от двигателя крыльчатку.
    3. Проверьте, как она вращается, если нет нагрузки. Если впредь вы хотите, чтобы двигатель работал плавно и спокойно, зафиксируйте к детали сглаживающий конденсатор.
    4. Когда крыльчатка отложена в сторону, определите, находится ли мотор в рабочем состоянии, не сгорел ли он.
    5. Если вал не прокручивается, скорее всего, сломалась деталь, спровоцировавшая заклинивание двигателя. Тогда в агрегат вместе с водой попадают небольшие и наоборот крупные части почвы.
    6. Вполне вероятно, что сгорела обмотка статора, по причине накопления грязи и несвоевременного от нее избавления.

    Обратите внимание – если вал вращается правильно, собирается нижняя составляющая мотора.

    Ревизия моторной части

    Глубинные скважинные насосы снабжены однофазным, в основном бесколлекторным асинхронным двигателем. В схеме подключения имеется пусковой конденсатор. Статор электродвигателя имеет монолитное крепление к корпусу, часто он залит эпоксидным компаундом.

    В насосах монолитной конструкции двигатель нужно выдавить из стакана, нажав на отвод подключения отходящего трубопровода при снятых крыльчатках. В штоковых насосах моторная часть отсоединяется при расстыковке двух половин, в шнековых — после снятия рабочего винта. Во всех случаях к внутренностям двигателя (конденсатору, соединительным клеммам) можно добраться только после снятия герметичной пробки. Она фиксируется 2–3 винтами на боковой поверхности гильзы и мощным стопорным кольцом. В некоторых разновидностях насоса пробка может требовать применения специального съёмника.


    Статор двигателя скважинного насоса

    Все двигатели скважинных насосов наполнены маслом, выполняющим смазывающую, охлаждающую и диэлектрическую функции. Масло используется специальное пищевое, но оно имеется в свободной продаже. Признаками низкого качества может быть мутный цвет масла в случае смешивания с водой, потемнение или наличие механических примесей, а также недостаточный уровень. Если масло в норме, его нужно слить в чистую сухую ёмкость, оставив корпус мотора на 15–20 минут, пока остатки полностью не стекут со стенок. Недостаточная наполненность двигателя маслом говорит об износе сальниковых уплотнений.

    Помимо испорченного масла, причинами неисправности двигателя могут быть изношенные подшипники, что определяется по люфту и шуму свободного хода. Если насос долгое время эксплуатировался в экстремальных условиях, может быть поведён (скручен) вал, возможен перегрев изоляции обмоток. Сгоревшие статоры ремонту практически не подлежат, но их достаточно легко заменить.


    Подгорание обмотки статора из-за попадания воды в двигатель

    Ревизия насосного механизма

    Кроме загрязнений основной причиной поломки механизма перекачки служит долгая работа на сухом ходу. Блоки центробежных крыльчаток из-за отсутствия жидкости сильно греются и спекаются, поэтому единственным вариантом ремонта остаётся их замена. Аналогично обстоит дело со шнеком и посадочными втулками. Также при заклинивших крыльчатках возможен проворот вала в посадочных отверстиях, а в мощных насосах — его деформация и даже разрушение.

    В шнековых насосах винты и посадочные втулки — расходные материалы, их меняют каждые 3–5 лет в зависимости от интенсивности использования. Основными причинами служат естественное старение элементов и воздействие мелких абразивных частиц.


    Винт и втулка для шнекового насоса

    Заострим ваше внимание на том, что детали скважинных насосов имеют высокую точность подгонки, благодаря чему очищенный механизм легко собирается и разбирается. Если при сборке части не становятся на своих места свободно, значит порядок установки элементов нарушен. В разных моделях насосов имеются специфические отличия конструкции, но основные рекомендации по самостоятельному ремонту и разборке с целью ревизии всегда описаны в руководстве пользователя, зачастую включающему и сборочную схему.

    Как надолго сохранить двигатель


    Глубинный насос может иметь ряд иных дефектов, с которыми справиться в домашних условиях своими руками уже сложнее. Тогда ремонт проводится в мастерской. Избежать постоянных ремонтных работ реально, если провести профилактику.

    Специалисты рекомендуют очищать насос от грязи своими руками, иначе с накоплениями внутри ему сложнее работать, он больше нагревается. Подобные эксперименты чреваты сгоранием двигателя, и ремонт здесь уже не поможет.

    Как разобрать дренажный насос

    Разбор производится в несколько последовательных этапов:

    1. Переворачиваем насос фильтрами вверх и аккуратно зажимаем корпус в тисках. Снимаем фильтрующую сетку, затем защитный кожух, под которым установлено рабочее колесо. У разных моделей он крепиться на болтах, клипсах, или закручивается с помощью резьбы.
    2. Откручиваем фиксирующую гайку, удерживающую крыльчатку на штоке. Такие гайки имеют левую резьбу, поэтому откручиваются они поворотом по часовой стрелке. Снимаем крыльчатку, и, если она износилась, заменяем на новую.
    3. Когда рабочее колесо целое, следует продолжить разборку до выявления причины неисправности. Откручиваем соединительные болты на корпусе, в результате чего он разделяется на две составляющие, соединённые друг с другом шлейфом разноцветных проводов. Если потребуется их отсоединять, следует предварительно сфотографировать их расположение.
    4. Чтобы отделить электродвигатель от корпуса, следует слегка постучать по штоку молотком, поскольку он впрессовывается в корпус весьма плотно. После изъятия мотора из корпуса производится диагностика электрической части насосного оборудования.

    Как разобрать поплавок

    Иногда причина того, что насос не желает работать, кроется в неисправности поплавкового механизма. Он предназначается для защиты аппарата от работы на сухую. Для ремонта дренажного насоса с поплавком потребуется разобрать это устройство и осмотреть его изнутри. Чтобы вскрыть поплавок, следует отвинтить соединительные болты на его корпусе, затем поддеть стыковочный шов отвёрткой. Внутри находится свободно перекатывающийся шарик, перемещение которого включает/отключает электропитание.

    Бывает, что шарик самопроизвольно стопориться, блокируя запуск мотора. Причиной залипания бывает также потеря корпусом поплавка герметичности, вследствие чего шарик ржавеет, или обрастает минеральными отложениями. Для исправления ситуации нужно почистить его и хорошенько герметизировать швы.

    Как отключить поплавок на дренажном насосе

    В некоторых ситуациях потребуется полная замена поплавкового устройства. В этом случае понадобится сначала отсоединить его от насоса. Поплавок является частью электрической системы насосного оборудования, и снабжён рычажком с размыкателем цепи. Чтобы отключить его, потребуется отсоединить провода, и заменить неисправный узел.

    Если же в наличии запасного поплавка нет в наличии, а работоспособность насоса нужно восстановить немедленно, в качестве временной меры можно соединить провода, ведущие к поплавку напрямую, без размыкателя. При этом надо следить, чтобы место стыковки проводов было поднято выше уровня воды. В противном случае высока вероятность короткого замыкания. Следить за работой дренажного насоса с отключенным поплавком придётся «в ручном режиме», иначе возможно его поломка при понижении уровня откачиваемой воды.

    Заключение

    В любом случае, чтобы максимально редко сталкиваться с необходимостью проведения ремонта, нужно регулярно осматривать насос. Произвести осмотр можно самостоятельно, если имеете определенные навыки. В том случае если вы не имеете никаких знаний в ремонте, то лучше обратиться к специалистам, чтобы они отремонтировали систему.

    Источники


    • https://teplofan.ru/sistemy-otopleniya/cirkulyacionnye-nasosy/remont-cirkulyacionnogo-nasosa
    • https://kanalizaciyaseptik.ru/nasosnoe_oborudovanie/remont-cirkulyacionnogo-nasosa-svoimi-rukami.html
    • https://nasosovnet.ru/repair/remont-tsirkulyatsionnogo-nasosa.html
    • https://otopleniehouse.ru/remont-cirkulyacionnogo-nasosa/
    • https://ByreniePro.ru/nasosy/remont-tsirkulyatsionnogo-nasosa.html
    • https://ogon.guru/otoplenie/komponenti-sistemi/nasos/remont.html
    • http://teplosten24.ru/kak-proverit-rabotaet-li-nasos-otopleniya-17.html
    • https://sovet-ingenera.com/vodosnab/nasosy/kak-razobrat-pogruzhnoy-nasos.html
    • https://remont-system.ru/nasosnoe-oborudovanie/kak-razobrat-i-otremontirovat-pogruzhnoy-nasos
    • https://vodatyt.ru/nasos/remont-drenazhnyh-svoimi-rukami.html
    • https://rusolymp.ru/stroitelstvo/nasos-tsirkulyatsionnyj-dlya-otopleniya-remont-svoimi-rukami

    Установка циркуляционного насоса отопления. Куда правильно ставить?

    Высокая производительность оборудования гарантирована только при профессиональной установке. Такой подход уменьшит шум от системы во время эксплуатации, снижает затраты на ремонт и другие виды обслуживания. Установка насоса отопления в частном доме не связана со слождностями, надо только учитывать некоторые нюансы.

    Основная функция насоса

    Насосы меняют скорость, с которой движется жидкость, хотя давление не корректируется. Повышенная производительность – главная цель монтажа отопительных систем с этими элементами. У вентиляции принудительного типа этот элемент стал обязательным. Для гравитационного варианта – только если увеличивается тепловая мощность. Установка насоса отопления своими руками с поддержкой разных скоростей открывает доступ к разным количествам теплоносителей, изменяемым в зависимости от условий погоды. Это упрощает поддержание внутри помещений стабильных температур.

    Подобные агрегаты выпускаются в двух разновидностях:

    1. Мокрый ротор.
    2. Сухой ротор.

    КПД выше в последнем случае, тогда показатель достигает 80%. Но для таких приспособлений характерен шум, дополнительные требования по уходу. Бесшумность и бесперебойная работа на протяжении 10 лет минимум гарантирована мокрыми роторами. КПД меньше, но для обслуживания частных домов вполне хватает.

    Куда лучше ставить?

    В интернете есть много информации на эту тему, но пользователю всё равно бывает сложно разобраться и принять окончательное решение. Причина в том, что сведения противоречивы. Есть множество противоречий.

    Можно привести следующие цифры для опровержения информации о том, что подключать насосы отопления нужно только на обратку:

    • 110 градусов – максимум температуры теплоносителя, на которую рассчитывают насосы бытового назначения. Но в домашних сетях отопления показатель редко достигает и превышает 70 градусов. И сам котёл не нагревает воду больше, чем на 90 градусов.
    • 988 кг/м3 – плотность воды на 50 градусов. 70 градусов уменьшают показатель до 977.8 кг/м3. Разница в плотности перемещаемой среды 109 кг/м3 будет ничтожной для агрегата, имеющего 4-6-метровый водный столб давления и способного за 60 минут доставлять 1 тонну теплоносителя.

    Появляется вывод о допустимости установки как в обратный, так и в подающий тип трубопроводов. Эффективность обогрева здания и работоспособность агрегата из-за этого никак не страдают.

    Исключение можно сделать только для дешёвых котлов твердотопливной группы с прямым горением. Обычно такие устройства не оборудуются автоматикой. Теплоноситель внутри начинает закипать, если происходит перегрев. При этом горящие дрова нельзя потушить быстро и сразу. Установка устройств на подаче не избавляет от попадания внутрь воды и пара.

    Типовой угольный котел. Насосы установлены позади него

    После этого всё происходит следующим образом:

    1. У перекачивающих устройств рабочие колёса не созданы, чтобы перемещать газы. Из-за этого теплоноситель идёт внутри с меньшей скоростью, аппарат становится не таким производительным.
    2. Одна из причин увеличения перегрева – уменьшение количества воды, попадающей в котловой бак для охлаждения. Меньше количество газа.
    3. Пар увеличивается в количестве, перемещается внутрь крыльчатки, что приводит к остановке движения у теплоносителя. Итог – аварийная ситуация, когда увеличивается давление, появляется причина для работы аварийного клапана. Котельные помещения наполняются паром.
    4. При отсутствии мер по тушению дров сами клапаны не способны сбрасывать давление. Итог – взрыв, в результате которого оболочка котла разрушается.

    На практике проходит максимум 5 минут между началом процесса перегрева и срабатыванием клапанов. При установке насоса отопления на обратке пар не попадает внутрь, авария происходит с 20-минутной задержкой. Совсем от взрыва это не защитит, просто даёт временную отсрочку. Появляется больше времени, которое тратят на устранение проблем. Информация подтверждает выбор большинства в пользу монтажа на обратке.

    Удивительный факт. В настенных котлах с циркуляционными насосами отопления, они обязательно будут стоять на обратке.

    Правила установки

    Для оборудования насосного типа оптимальным местом станет площадь до первых ответвлений, после котлов. Современные агрегаты в большинстве своём изготавливаются из материалов, которым не страшны 110-115-градусные нагрузки.

    Работа с системами разных типов

    Отдельное внимание уделяют такому явлению, как отопительные открытые системы с двумя режимами. Как и способность поддержать самотёчный или принудительный вариант. Первый вариант полезен для жилья, где часто отключают электрическую энергию, но владельцам финансы не позволяют купить генератор или другой подобный источник. В этом случае на байпасы ставят аппараты, снабжённые отсекающими видами арматуры. В прямую линию врезают кран.

    Продаются готовые варианты байпасных углов с насосом отопления, где на протоке стоят обратные клапаны, а не обычные краны. Решение не относят к правильным из-за создания клапанами слишком высокого давления для самотёчных систем, составляющего 0,08-0,1 Бар. Лучше выбрать лепестковый клапан, но для него допустимо положение только в плоскости по горизонтали.

    Как выполняют обвязку?

    Предполагается установка оборудования, которое необходимо для нормального функционирования в дальнейшем, в том числе – и у насоса отопления.

    Сможете понять, где стоит насос?

    Сначала принимают решение относительно того, сколько всего будет насосов. Чем сложнее разводка – тем больше надо аппаратов, простым хватает одного. При наличии одновременно электрического и твердотопливного котла на каждое из устройств нужны насосы по отдельности.

    Шаровые краны – один из главных обогревательных элементов. Монтаж идёт в то же время, что и у насосов, сфера применения – аварийные ситуации.

    Теплоносители сохраняют одну сторону движения при эксплуатации обратных клапанов на чугуне, латуни. По трубе их ставят в том же направлении, куда идёт движение, после насосной части.

    Фильтр – «грязевик» предотвратит попадание внутрь устройства твёрдых частиц, способных забить корпус. Фильтры тонкой очистки внутри контуров отопления отсутствуют. При необходимости получить нормальную воду очищение жидкости проводят до её попадания внутрь системы.

    Корпус всегда связан с риском попадания внутрь воздушных масс, в связи с чем и требуется установка обратных клапанов. Большинство моделей работают автоматически, но есть и ряд ручных вариантов.

    Когда все элементы установлены, насос подключают к электропитанию. Стоит отказаться от применения обычных розеток, у которых нет заземления. Такой подход нарушает технику безопасности, становится угрозой для жизни.

    Есть способы электропитания, отличающиеся разумностью:

    • Соединение с котельной автоматикой.
    • Дифференциальные автоматы для обеспечения защиты.
    • Бесперебойники.

    Контакт и провода вместе с самим автоматом на 8 А – вот всё, что понадобится в случае с защитным автоматом. Но на практике удобнее пользоваться термостатами.

    Краткие советы по монтажу

    Среди распространённых вариантов – когда циркуляционный насос отопления устанавливают на байпас. Такую систему проще демонтировать при появлении необходимости, когда прибор временно отключают от сети. Работа потребует приобретения таких инструментов:

    1. Герметик.
    2. Пакля или льняная нить.
    3. Плоскогубцы.
    4. Сборка ведётся с участием ключей рожкового, разводного типа.

    Переходники со сгонами и краны готовят отдельно, «гайки-американки» становятся частью исходных комплектов. Диаметр изделия и надёжный материал – самые важные характеристики, на которые стоит обратить внимание.

    Действия выполняют при соблюдении такого порядка:

    • Сборка кранового узла. Один относят к прямой трубе, два других располагают по краям насоса. Точная сварка фрагмента с краном предполагает предварительный замер участка «обратки».
    • Собирают насосную петлю. Пока гайки только накручивают, а их затягивание отодвигают на один из финишных этапов работы.
    • Примеряют петлю байпаса. Отдельная разметка – для мест, где идёт приварка к трубе

    Подключение насоса к котлу отопления: грамотная схема

    Равномерность распространения тепла в жилище с независимой отопительной конструкцией зависит от типа насоса, благодаря которому теплоноситель принудительно перемещается по трубам и батареям.

    Преимущества и недостатки использования насоса

    Раньше в частных домах пользовались естественным отоплением. Источником тепла были печь, газовый котел, некоторые подключались к сети центрального отопления. Современные производители отопительного оборудования предлагают малогабаритные устройства, обладающие своими плюсами:

    1. Скорость перемещения теплой среды увеличилась. Тепло, вырабатываемое котлом, быстрее поступает в батареи, соответственно и помещение прогревается быстрее.
    2. При ускоренном движении теплового носителя увеличивается пропускные характеристики труб, то есть идентичное количество тепловой энергии может поступать в комнаты по трубам с меньшим диаметром.
    3. Магистраль допускается прокладывать с небольшим уклоном, и ее сложность и длина могут принимать любые значения. Главное, чтобы данные насоса соответствовали требуемой мощности.
    4. Появилась возможность осуществления теплых полов и более результативной отопительной системы закрытого вида.
    5. Возможность спрятать отопительные коммуникации, которые проходят через помещения.
    6. Трубы можно укладывать за навесными потолками, под полами, за стенами.

    К минусам насосного отопления относится необходимость использования электричества, расходуемого насосом. В случае, если на участке часто отключают электроэнергию, необходимой будет установка в доме агрегата, обеспечивающего бесперебойную ее подачу.

    В каком месте отопительной системы монтировать прибор

    Монтирование прибора осуществляется на линии сразу после установленного на ней теплогенератора до первой ветки разветвления.

    Где лучше установить аппарат

    Работоспособность насосов на подающей и на обратной ветке будет одинаково эффективной, так как разница статических давлений теплоносителя в одну и другую сторону не существенна и не влияет на обогрев комнаты.

    Есть ли исключения?

    Да, если используются дешевые котлы, функционирующие на твердом топливе. В них отсутствует автоматика. Поэтому, в случае перегрева теплоноситель закипает. Проблемы начинаются, когда электронасос наполняется водой с паром. Она выходит через корпус прибора с работающим колесом, и наблюдается следующее:

    1. Газы воздействуют на крыльчатку насоса, и его КПД снижается. Тепловой носитель начинает медленнее циркулировать.
    2. Жидкости в бачок станет поступать недостаточно. Перегрев устройства неизбежен, и пара формируется еще больше, при попадании которого в крыльчатку гретая вода прекращает свое движение. Повышенное давление приводит к срабатыванию заслонки предохранителя. Пар выбрасывается прямо в котельную. Аварийная ситуация на лицо.
    3. Если сразу не затушить источник тепла, клапан не сможет преодолеть нагрузку, и случится взрыв.

    Как правило, от момента перегрева до времени, когда срабатывает клапан предохранителя, проходит не более пяти минут. При монтировании насоса на обратной ветке это время составляет 30 минут, и его вполне хватает, чтобы прекратить подачу тепла.
    Отсюда вывод: нежелательно и к тому же опасно монтировать циркуляционный прибор на подающую ветку тепломагистрали. Насосы для котлов на твердом топливе лучше устанавливать в обратной линии трубопровода. К системам с автоматикой это условие не относится.

    Отопительная система с комплексом магистралей

    При схеме, разведенной на несколько отдельных отопительных линий, отапливающих разные этажи или стороны дома, на каждую ветку устанавливается свой насос. При монтаже конкретного устройства можно будет отрегулировать желаемый режим его работы. Так как тепло имеет свойство подниматься вверх, на верхнем этаже будет всегда теплее, благодаря чему можно понизить циркулирующую скорость теплоносителя. Врезка прибора осуществляется аналогично (после теплогенератора до первого ответвления). При установке двух устройств в двухэтажном особняке на отопление второго этажа теплоносителя будет расходоваться намного меньше.

    Схемы подключения прибора для разных систем отопления

    Если насос бытовой, его необходимо устанавливать на участок, удобный для его обслуживания. На подаче прибор монтируется после узла безопасности и отсечном блоке котла.
    На обратной ветке трубопровода устройство монтируется перед теплогенератором. Так как вода содержит разные примеси (песок и пр.), которые могут заклинить крыльчатку, перед насосом устанавливается фильтр-грязевик.
    Теплосеть открытого типа может функционировать в двух режимах циркуляции теплоносителя: самотечная (естественная) и принудительная. Первый вариант подходит для районов с частым отключением электричества. Это намного дешевле, чем покупать генератор или бесперебойник. Здесь шаровой отсечной кран монтируют на байпасе. Пока работает перекачка, кран закрыт, и система действует по принудительному принципу. Когда отключают электроэнергию, или в устройстве происходят неполадки, кран на байпасе открывают, а кран, ведущий к насосу закрывают. Система начинает действовать как гравитационная.

    Циркуляционный прибор и котел, действующий на твердом топливе

    Здесь насос подсоединяется к системе на обратной ветке и подключается со смесительным клапаном и байпасом в контур котла. На трехходовом клапане могут быть установлены сервопривод и накладной датчик температур. Так как отопительные приборы работают на полную мощность только в холодное время года, можно устанавливать теплоаккумулятор, способный поглощать избытки тепла, а потом, по требованию, возвращать его отопительной системе. На аккумуляторе с одной стороны имеется два патрубка для его подключения и два – с другой стороны для подсоединения к ветке радиаторов.

    Схема установки насоса

    Чтобы бытовое циркуляционное устройство нормально функционировало, необходимо его грамотно смонтировать на трубу или регулирующую арматуру. Крепление осуществляется с помощью накидных гаек. Такой способ фиксации дает возможность снять его в любой момент для проверки или починки. Монтаж элементов отопительной системы по всем правилам гарантирует равномерный нагрев магистрали. При установке насоса следует соблюдать правила:

    1. Прибор можно устанавливать в любых местах. Сам трубопровод может располагаться под наклоном, вертикально или горизонтально. Но роторная ось должна находится в горизонтальном состоянии.
    2. Пластиковую коробку с контактами электрического питания надо располагать так, чтобы они находились сверху корпуса, иначе при аварии они могут быть залиты водой.
    3. Насос устанавливают таким образом, чтобы стрелка на нем указывала направление потока.

    Дополнительное оснащение

    Независимо от вида системы, где тепло производится одним только котлом, будет достаточно смонтировать одно перекачивающее устройство. При сложной схеме теплообеспечения возможно использование второстепенных приборов. Необходимость в этом возникает в случаях, когда:

    • на обогрев здания требуется более одного котла;
    • схема обвязки наделена буферной емкостью;
    • отопительная система разветвляется на несколько линий;
    • используются гидроразделители;
    • протяженность тепломагистрали превышает 80 метров;
    • нужно организовать теплые полы.

    Чтобы правильно обвязать ряд котлов, работающих на разном топливе, необходимо установить дополнительные насосы. Для схемы с наличием термоаккумулятора необходимы также второстепенные перекачивающие аппараты. Магистраль, в данном случае, строится из двух контуров: котлового и отопительного.

    Гораздо сложная система реализуется в 2-х, 3-х этажных домах. Разветвление магистрали на несколько веток требует задействование двух и более насосов. Каждый из них подводит тепло на свой этаж к конкретным отопительным приборам.
    Если в доме запроектированы полы с подогревом, то монтируют два насоса. Один из них будет отвечать за теплоноситель, предназначенный для поддерживания температуры 30-40 град. по Цельсию.

    Подключение насоса к электросети

    Желательно провести специальную линию электропитания с автоматической защитой. Для подключения необходимо задействовать три провода: фазовый, заземляющий и нулевой. Подсоединение можно осуществлять одним из способов:

    • использовать устройство дифференциального автомата;
    • подсоединить к электросети с бесперебойником;
    • использовать автоматическую систему котла;
    • использовать термостат.

    Включать насос, используя вилку и стандартную розетку, специалисты не советуют. Этот метод не безопасен. Здесь отсутствует заземление и автомат защиты от скачков напряжения.

    Заключение

    При соблюдении всех правил не возникнет никаких сложностей с установкой насоса и его подключением к источнику электропитания. Самая трудная задача – это врезка прибора в стальную трубу. Но, если использовать лерки для нанесения резьбы на стальные трубы, можно самолично сформировать перекачивающий узел.

    ТАЙМЕР ДЛЯ ЦИРКУЛЯЦИОННОГО НАСОСА

    Представляем интересную электронную конструкцию, которая предназначена для включения насоса примерно на 5 минут и выключения на 15 минут. Конечно выбраны значения элементов, чтобы при необходимости можно увеличивать или уменьшать отдельные значения.

    Требования к таймеру насоса

    • Полностью аналоговый контроллер
    • Регулировка времени включения и выключения
    • Время выключения должно быть больше времени включения
    • Дешевая стоимость сборки и доступные используемые радиодетали.

    Схема таймера

    Сетевое напряжение, подаваемое на первичную обмотку трансформатора ТС-6/63, снижается до эффективного значения около 12 В. Выпрямительные диоды D1, D2, D3, D4 - это мост диодный, в котором происходит выпрямление. Интегральная микросхема 7809 стабилизирует напряжение до 9 В, конденсаторы С1, С2, С3, С4 идут для фильтрации напряжения. Резистор R1 ограничивает ток светодиода LED1, который информирует о включенном контроллере. Основным элементом контроллера является микросхема NE555. Видно, что тут он адаптирован к нестабильной работе. Конденсаторы C6, C10 заряжаются резисторами R4, R2, P1, P2, поэтому время срабатывания будет зависеть от значения обоих регулируемых резисторов.

    График сигнала на 3 выводе м/с выглядит следующим образом:

    Элементы R5, D5, R6, Q1 выполняют функцию инвертора, выход которого выглядит уже так:

    Значение резистора R7 устанавливает значение тока базы транзистора Q2. Резистор R8 ограничивает ток светодиода LED2, который информирует о включенном насосе. Диод D6 имеет связь с катушкой реле для поддержания непрерывности тока катушки и защиты от высокого напряжения.

    Сборка устройства управления

    Печатная плата была изготовлена методом термопереноса, дополнительно луженая. Использовались довольно старые электролитические конденсаторы, вероятно у вас найдутся гораздо меньше по размерам и посовременнее.

    В принципе такие большие конденсаторы можно уменьшить за счет увеличения сопротивления и трансформатор данного типа особо не требуется. Кроме того, стабилизатор будет вообще не нужен, если напряжение после выпрямления не превысит 15 В.

    Конечно использование, к примеру, МК AVR предлагает много преимуществ. После того, как схема сделана, ее можно применить для различных целей просто изменив программу. Но как более простой и надёжный вариант, таймер 555 предпочтительнее.

    ЦИРКУЛЯЦИОННЫЙ НАСОС ДЛЯ СИСТЕМ ОТОПЛЕНИЯ

    Работа водяного отопления основана на движении горячего теплоносителя от источника нагрева (котла) к радиаторам.

    Остывшая вода возвращается для повышения температуры по обратному трубопроводу. Для увеличения скорости движения жидкости монтируют циркуляционный насос. Также он может выполнять некоторые дополнительные функции.

    Назначение насоса.

    Рассматриваемое устройство предназначено для создания циркуляционного потока в отоплении. Насос устанавливается в системах закрытого принудительного типа, в гравитационных используется редко. Исключение – площадь отапливаемого дома свыше 100 м2.

    В этом случае естественная циркуляция не может обеспечить требуемую скорость горячей воды – происходит неравномерное распределение тепла. Поэтому радиаторы, расположенные дальше от котла, получают меньше энергии.

    Во многих случаях насос является непременным компонентом обвязки газового отопительного котла.

    Принцип работы.

    Крыльчатка насоса создает напор, который преодолевает гидравлическое сопротивление элементов системы. В результате происходит увеличение скорости движения воды.

    Кроме основного назначения циркуляционный насос выполняет также следующие функции:

    • оптимизирует расход энергоносителя, вода не успевает до конца остыть при вторичном попадании в теплообменник, следовательно на ее нагрев тратиться меньше энергии;
    • минимизирует разницу давления межу горячей и остывшей жидкостью;
    • предотвращает изменение направления движения горячей воды.

    Его установка обязательна для систем лучевого отопления и водяного теплого пола. Насосы стабилизируют давление на отдельных участках сети, предотвращая неравномерное распределение тепловой энергии.

    Виды, конструкция и особенности работы.

    Помпа состоит из литого корпуса, внутри которого расположен ротор из керамики или пластика, крыльчатка, статор и управляющий блок для подключения электропитания. Всасывающий патрубок сделан в форме улитки, нагнетающий находится с обратной стороны.

    Во время работы возникает тепловая нагрузка на ротор, поэтому требуется его охлаждение. В зависимости от способа отвода тепла различают два типа насосов – с мокрым или сухим ротором.

    Сухой ротор.

    В этих моделях ротор не соприкасается с теплоносителем. Компоненты электродвигателя изолированы от камеры с водой. Установлена уплотнительная система из нескольких стальных колец. Для уменьшения трения между ними всегда присутствует тонкая пленка смазывающей жидкости.

    По расположению компонентов помпы разделяются на три типа – консольные, вертикальные и блочные. Вертикально установленный двигатель повышает производительность, но могут возникнуть сложности с его монтажом.

    Особенности такого конструктивного исполнения:

    • продолжительный эксплуатационный срок;
    • КПД – до 80%;
    • при отсутствии энергоносителя не выходят из строя;
    • монтаж возможен в любом положении.

    Недостаток – высокий уровень шума. Модели монтируются на распределительных станциях централизованного отопления, в автономных системах теплоснабжения промышленных и коммерческих зданий.

    Мокрый ротор.

    Такие помпы предназначены для работы в системах со стабильным давлением жидкости, подходят для автономного отопления жилого дома или квартиры. Рабочее колесо и ротор постоянно омываются жидкостью. Она отводит тепло, частично выполняет функции смазки. Статор изолирован герметичным стаканом из углеродного волокна или немагнитной стали.

    В блоке управления можно регулировать число подключенных обмоток, тем самым меняя мощность. Регулировка производительности дает возможность адаптировать помпу под параметры отопления.

    Ключевые моменты:

    • низкий уровень шума;
    • не требуется периодической смазки;
    • автоматическое охлаждение конструкции;
    • относительно низкая стоимость и простое обслуживание.

    Недостатком является низкий показатель КПД – до 30%. Насосы не смогут работать без теплоносителя.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИРКУЛЯЦИОННОГО НАСОСА

    Выбор подходящей модели насоса для котла отопления начинается с изучения базовых параметров. Предварительно делается расчет отопительной системы и на основе полученных данных подбираются компоненты.

    Учитывается не только техническая составляющая, но и производитель. От качества сборки и соблюдения технологии зависит продолжительность безремонтной работы.

    Основные технические характеристики:

    • производительность;
    • высота подачи;
    • число скоростей;
    • установочные размеры;
    • потребляемая мощность;
    • максимально допустимая температура теплоносителя.

    Определяющая характеристика – производительность. Она указывает максимальный объем перекачиваемой жидкости за единицу времени. Для бытовых моделей варьируется от 25 до 60 л/мин. Зависит от фактического гидравлического сопротивления элементов системы.

    Высота подачи или гидравлическое сопротивление, определяет максимальную высоту, на которую насос может поднять водяной столб. Может составлять от 3 до 7 м. Каждые 10 метров высоты соответствуют одной атмосфере давления.

    Установочные параметры учитываются для правильного подключения помпы к системе отопления. Важно – диаметр патрубка насоса должен быть меньше сечения основной магистрали. В противном случае напор создаст область пониженного давления.

    Потребляемая мощность незначительная, не превышает 0,8 кВт. Но ее нужно учитывать при расчете нагрузок теплоснабжения. В особенности это касается электрического отопления.

    Количество скоростей для бытовых моделей не превышает трех. Этого достаточно для регулировки напора и оптимизации параметров работы.

    Максимально допустимая температура воздействия зависит от режима работы отопления. Для низкотемпературного теплоснабжения, до +75/400С этот параметр несущественен. Но для запаса рекомендуется покупать модели, рассчитанные на максимальные тепловые воздействия – до +1100С.

    Расчет параметров насоса.

    Для определения значений характеристик насоса нужно знать базовые параметры отопления – мощность котла и режим работы теплоснабжения. Они же зависят от тепловых потерь здания. По СНиП 2.04.07-86 при должном значении сопротивления теплопередачи наружных стен и оконных конструкций на 1 м² жилой площади необходимо 177 Вт тепловой энергии.

    При повышении этажности норма увеличивается до 101 Вт.

    Для одноэтажного здания площадью 120 м² с соблюдением норм теплоизоляции мощность котла будет равна:

    N=120*177= 21, 74 кВт.

    Расчет производительности, или расхода, насоса выполняется по следующей формуле:

    Q=N/(t2-t1).

    Где:

    • Q – производительность помпы, м³/ч;
    • N – расчетная мощность отопительного оборудования, кВт;
    • t1 и t2 – температура воды на выходе из котла и в обратной трубе, 0С.

    Для котла с номинальной мощностью 22 кВт и при температурном режиме работы 90/70 можно рассчитать расход помпы:

    Q=22000/(70-90)= 1100 л/час или 19 л/мин.

    Рекомендуется взять небольшой запас производительности, чтобы оборудование не работало постоянно на максимальной мощности.

    Высота подачи или напора, рассчитывается по сложным формулам. Для автономного теплоснабжения частного дома или квартиры можно взять приближенные значения. Опытным путем были выявлены данные гидравлического сопротивления определенных участков системы в зависимости от их конфигурации и назначения.

    Величины гидравлического сопротивления, Па/м, для компонентов отопления:

    • прямые участки трубопроводов – до 150;
    • фитинги – до 45;
    • трехходовые смесители – 30;
    • терморегулирующая аппаратура – 105.

    Значения для всех компонентов системы нужно суммировать. Для расчета напора полученный результат умножается на 0,0001.

    Важно – перепады высот не берутся в расчет, так как они компенсируются вертикальным участком обратной трубы. Но кроме них нужно учитывать поворотные узлы. Для них гидравлическое сопротивление зависит от диаметра магистрали и значения угла поворота.

    УСТАНОВКА И ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ОТОПЛЕНИЯ

    Перед монтажом насоса изучается руководство пользователя. В нем описаны основные правила монтажа, рекомендации по обслуживанию агрегата. Помпу не врезают в магистраль, а делают для нее байпас – п-образную конструкцию с шаровыми кранами для перекрытия подачи воды и фильтром грубой очистки перед входным патрубком.

    Это даст возможность оперативно заменить насос или выполнить ремонтные работы без отключения отопления.

    Этапы планирования монтажа:

    • выбор места для монтажа;
    • количество насосов;
    • положение помпы;
    • подключение к электросети.

    Место монтажа помпы – на основной трубе, сразу после котла или на обратной, после расширительного бака. Рекомендуется последний вариант – это приведет к стабилизации давления, будут отсутствовать рывки скорости движения воды.

    Число насосов зависит от схемы трубопроводов. Для классической однотрубной или двухтрубной системы достаточно одной помпы. Если есть одно или несколько ответвлений, характерные для лучевого отопления – на каждую ветку устанавливается отдельный насос.

    Общее правило положения насоса – направление ротора только горизонтальное. На каждом патрубке подключения есть стрелка, указывающая направление движения теплоносителя. Если выбрано вертикальное положение и это разрешено изготовителем – номинальная мощность может упасть до 30%.

    Подключение электричества стандартное, все модели работают от сети 220 В. Исключения – промышленные помпы и предназначенные для организации централизованного теплоснабжения. Рекомендуется сделать отдельную линию с установкой автомата защиты.

    Для подключения можно соединить три провода напрямую с клеммами коробки. Но лучше установить трехконтактную вилку и розетку.

    Дополнительно при выборе обращают внимание на производителей. Хорошо зарекомендовали себя модели Willo, Sprut, Grundfos. Кроме того, важно правильно подобрать оптимальный вариант по производительности и высоте подачи воды.

    © 2012-2020 г. Все права защищены.

    Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


    Циркуляционный и волновой насос по лучшей цене - Отличные предложения на циркуляционный и волновой насос от продавцов глобальных циркуляционных и волновых насосов

    Отличные новости !!! Вы находитесь в нужном месте для циркуляции и помпы. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний циркуляционный и волновой насос скоро станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть циркуляция крови и помпа на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в циркуляции и волновой помпе и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести циркуляционный и волновой насос по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

    Системы рециркуляции горячей воды - InterNACHI®

    Активация
    Системы рециркуляции горячей воды чаще всего активируются либо термостатом, либо таймером.Системы, в которых используется термостат или таймер, автоматически включают насос, когда температура воды падает ниже заданного значения или когда таймер достигает определенного значения. Эти системы гарантируют, что горячая вода всегда доступна из крана.


    Действительно ли они экономят энергию и воду?
    Независимо от того, управляются ли они вручную или автоматически, рециркуляционные системы сокращают количество воды, которая уходит в канализацию, пока домовладелец ждет желаемой температуры.Этот факт дает следующие три преимущества по сравнению с обычными системами водоснабжения:
    • Экономия времени. Рециркуляционные системы быстро доставляют горячую воду в краны, добавляя удобства домовладельцу.
    • Экономят воду. Согласно статистическим данным Министерства энергетики США и Бюро переписи населения США, от 400 миллиардов до 1,3 триллиона галлонов воды (или около 2 миллионов плавательных бассейнов олимпийских размеров) ежегодно расходуются домашними хозяйствами в национальном масштабе в ожидании нагрева воды. .
    • Они ограничивают отходы бытовой энергии. По оценкам Министерства энергетики, от 800 до 1600 киловатт-часов в год используется для обработки и перекачки воды в домохозяйства, которая в конечном итоге будет потрачена впустую, пока житель ждет, пока водопроводная вода нагреется до желаемой температуры.
    Однако, если системы рециркуляции работают непрерывно, они могут потреблять значительно больше энергии. Для насоса небольшого размера это может быть от 400 до 800 кВтч в год, если насос работает все время. Кроме того, потери тепла из труб могут быть значительными, если трубы с горячей водой плохо изолированы.В результате водонагреватель будет работать больше. Это дополнительное тепло может быть полезным зимой, но потеря тепла может добавить тепла в дом летом и может привести к более высоким счетам за использование кондиционера.

    Скидки
    В некоторых юрисдикциях, особенно в районах с дефицитом воды, предлагаются скидки на покупку и установку систем рециркуляции горячей воды. Например, в городах Санта-Фе и Альбукерке, штат Нью-Мексико, домовладельцам, приобретающим систему рециркуляции горячей воды, предоставляется скидка в размере 100 долларов.Город Скоттсдейл, штат Аризона, предлагает владельцам жилой недвижимости, которые устанавливают эти системы, до 200 долларов США, хотя они должны соответствовать стандартам UL в отношении продукции и установки. Некоторые системы могут не соответствовать стандартам эффективности, установленным этими муниципалитетами.

    Наличие и стоимость
    Системы рециркуляции горячей воды доступны по всей стране у производителей, дистрибьюторов, на оптовых складах сантехники и в отдельных розничных магазинах для дома. Первоначальная стоимость специализированных систем может помешать некоторым домовладельцам установить эти системы, поскольку они требуют покупки и установки насоса и большого количества трубопроводов.Интегрированные системы, напротив, требуют только насоса и фитингов. Экономия энергии будет варьироваться в зависимости от конструкции водопроводной системы, метода управления и эксплуатации, а также использования домовладельцем. Система легко устанавливается и стоит менее 400 долларов.


    Рекомендации по проверке

    Для всех этих систем требуется встроенный воздушный клапан и запорный клапан. Другие требования будут различаться в зависимости от конфигурации установки, но могут включать обратный клапан и дополнительный запорный клапан.Насос может быть подключен к датчику с верхним и нижним пределами температуры, так что насос будет циркулировать воду по контуру только тогда, когда датчик этого требует.

    Проверки должны ограничиваться правильной работой системы.

    PPT - Тепловой водяной насос естественной циркуляции Презентация PowerPoint

  • Тепловой водяной насос естественной циркуляции Стелленбошский университет

  • Содержание • Введение • Функция • Предыдущая работа • Цели • Подход • Экспериментальный набор -вверх • Заключение 1

  • Введение • Общее стремление к устойчивому развитию • Экологичное проектирование зданий • Энергоемкое кондиционирование воздуха - нормальное явление • Система пассивного нисходящего испарительного охлаждения (PDEC) 2

  • Введение (продолжение.) • TDNCWP: водяной насос естественной циркуляции с тепловым приводом • Применение принципов устойчивого проектирования • Используется с системой PDEC • Заменяет энергоемкий насос • Нацелен на снижение затрат жизненного цикла 3

  • Функция • Использует солнечную энергию и влажный воздух для транспортная вода • Циркуляционный контур, перепад давления, испарение, конденсация • Элемент архитектуры здания 4

  • Предыдущая работа • Моделирование трудностей из-за точки отбора воды • Одномерная модель довольно хорошо сравнивается с экспериментальной работой • Экспериментальная модель требует внимания • Чувствительность в соответствии с размерами контура / конструкцией теплообменника • Требуется подробный анализ CFD 5

  • Цели • Разработка модели численного моделирования с минимизированными допущениями • Создание экспериментальной установки для демонстрации и проверки модели • Исследование чувствительности к различным параметрам, таким как масштаб , температура окружающей среды • Inves Оценить возможность использования TDNCWP с системой PDEC 6

  • Подход • Недавно разработанная имитационная модель • Применение первого принципа уравнений теплопередачи / гидродинамики • Обширный экспериментальный анализ в качестве подтверждения • Анализ CFD • Технико-экономическое обоснование 7

  • Экспериментальная установка • Небольшая существующая установка • Будет адаптирована / расширена для текущего проекта 8

  • Заключение • Принципы экологичного проектирования обязательны • Кондиционирование воздуха - энергоемкий процесс • PDEC с TDNCWP обеспечивает возможная альтернатива • Цели исследования продемонстрируют выполнимость 9

  • Благодарности • Национальный исследовательский фонд • iThemba Labs • Кафедра машиностроения Стелленбошского университета • Г-н Роберт Добсон 10

  • Спасибо за внимание! • Кайл Хоббс • 15395936 @ солнце.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
