Цветовая маркировка резисторов

Сопротивление резистора в соответствии с ГОСТ175-72 и требованиями Публикации 62 IEC (Международной Электротехнической Комиссии) указывают тремя, четырьмя, пятью или шестью полосами. Как правило, первая полоса расположена ближе к одному из выводов резистора, иногда она шире остальных (надо заметить, что на практике выдерживается не всегда).

Если на корпус резистора нанесено четыре полосы, то цвет первых двух полос соответствует первым цифрам сопротивления. Третья полоса обозначает степень десяти, то есть множитель, на который надо умножить число, обозначенное первыми двумя полосами, чтобы получить сопротивление резистора в Омах, или иначе говоря число нулей после первых двух цифр. В случае пятиполосного обозначения первые три первые полосы соответствуют сопротивлению, четвертая — множитель, а пятая — допуск. Когда на резисторе лишь три полосы, его допуск — 20%, а все полосы означают только сопротивление. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС).

В дополнение, надо заметить, что помимо стандартной цветовой маркировки, некоторые фирмы применяют нестандартную (внутрифирменную) маркировку. Нестандартная маркировка может применяться для отличия резисторов, изготовленных по стандартам «Military», от стандартов промышленного и бытового назначения, или для указания на огнестойкость и т.п. Кроме этого дополнительную информацию может нести цвет корпуса резистора. Например резисторы производства Philips имеют стандартную маркировку полосами, но кроме этого цвет корпуса указывает на тип резистора. Кроме этого выпускаются резисторы с «нулевым» сопротивлением, в цилиндрических корпусах маркировка осуществляется черным кольцом посередине.

Таблица соответстивия цвета полос и номинала (первая-третья или первая-четвертая полоса)

#	Название цвета	Цвет	Значение
1	Серебристый		-2
2	Золотистый		-1
3	Черный		0
4	Коричневый		1
5	Красный		2
6	Оранжевый		3
7	Желтый		4
8	Зеленый		5
9	Голубой		6
10	Фиолетовый		7
11	Серый		8
12	Белый		9

Таблица соответстивия цвета полос и допусков (четвертая или пятая полоса)

#	Название цвета	Цвет	Значение
1	Не маркируется	—	20%
2	Серебристый		10%
3	Золотистый		5%
4	Коричневый		1%
5	Красный		2%
6	Зеленый		0,5%
7	Голубой		0,25%
8	Фиолетовый		0,1%
9	Серый		0,05%

Таблица соответстивия цвета полос и ТКС, ppm/C (шестая полоса)

#	Название цвета	Цвет	Значение
1	Коричневый		100
2	Красный		50
3	Оранжевый		15
4	Желтый		25
5	Голубой		10
6	Фиолетовый		5
7	Белый		1

Примеры обозначений

Резистор номиналом 2. 0 кОм 5%

Резистор номиналом 2.2 Ом 5%

Резистор номиналом 39 Ом 5%

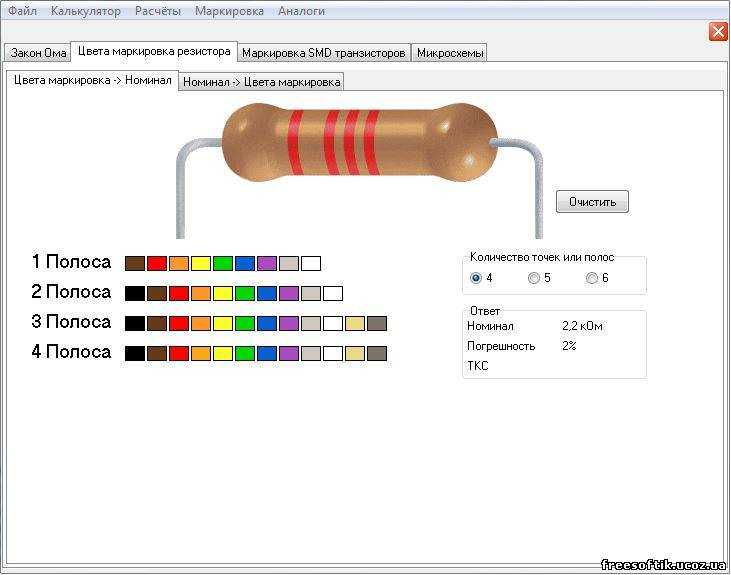

Программные средства

Кроме возможности определения номиналов с помощью таблиц, на сегодняшний день создано множество программ, позволяющих определять номинал по цветной маркировке. Кроме это есть программы для определения номинала резистора по разным видам нестандартных маркировок, а также программы универсальные, определяющие маркировку резисторов, конденсаторов, диодов, транзисторов, индуктивностей.

Цветная маркировка резисторов — таблица и программа онлайн-калькулятора для определения

Основное предназначение резисторов – преобразование силы тока в напряжение или выполнение обратного процесса, ограничения показателя силы тока, поглощение электрической энергии. Используется практически во всех сложных электрических схемах, поэтому следует обратить внимание на цветовую маркировку.

• Стандартная цветовая маркировка ↓
• Для чего нужна? ↓
• Онлайн-калькуляторы ↓
• Универсальная таблица цветов ↓
• Примеры ↓
• Сводная таблица цветной маркировки резисторов ↓
• Особенности маркировки проволочных резисторов ↓
• Нестандартная маркировка импортных резисторов ↓

Из-за небольших размеров, резисторы редко имеют маркировку в виде цифрового или буквенного значения. Чаще всего проводится нанесение цветов, которые определяют все основные качества. Для того, чтобы правильно подобрать резистор, следует знать особенности нанесения цветных точек или линий.

Стандартная цветовая маркировка

Для того, чтобы правильно проводить маркировку и таблицы получили широкое применение, были приняты международные стандарты, согласно которым на резистор могут быть нанесены от 3 до 6 полос, каждая из которых имеет определенное предназначение.

Рассмотрим особенности проведения стандартной цветовой маркировки:

1. Маркировка с 3 полосами проводится следующим образом: первых 2 кольца обозначают цифры, 3 – множитель. 4 кольца нет, так как для всех подобных резисторов принятое отклонение составляет 20%.
2. 4 кольца – маркировка, которая несколько отличается от предыдущего случая. Последнее кольцо означает отклонение. Все значения выбираются при помощи специальной таблицы. В данном случае отклонение составляет 5%, 10%.
3. 5 колец означает минимальный показатель отклонения, до 0, 005%. В данном случае первые 3 кольца означают цифры, которые затем нужно умножить на множитель. Найти множитель можно по все той же таблице, искать нужно значение цвета 4 кольца.
4. Есть варианты исполнения резисторов, которые имеют 6 колец. Их расшифровка проводится также, как и при 5 кольцах, только последнее из них означает температурный коэффициент изменения. Данное значение определяет то, насколько изменится показатель сопротивления при повышении температуры корпуса резистора.

Не все таблицы имеют столбец для расшифровки 6 кольца, что стоит учитывать.

Для чего нужна?

Малой мощности резисторы имеют очень небольшие размеры, их мощность составляет около 0,125 Вт. Диаметральный размер подобного варианта исполнения составляет около миллиметра, а длина – несколько миллиметров.

Прочитать параметры, которые часто имеют несколько цифр, достаточно сложно, как и нанести их. При указании номинала, если размеры позволяют, часто используют букву для того, чтобы определить дробную величину значения.

Примером можно назвать 4К7, что означает 4,7 кОм. Однако, также подобный метод в некоторых случаях не применим.

Цветовая схема маркировки имеет следующие особенности:

1. Легко читаемая.
2. Проще наносится.
3. Может передать всю необходимую информацию о номиналах.
4. Со временем информация не стирается.

При этом, можно отметить основное различие в данной маркировке:

1. При точности 20% используется маркировка, содержащая 3 полоски.
2. Если точность составляет 10% или 5%, то наносится 4 полоски.
3. Более точные варианты исполнения имеют 5 или 6 полосок.

Подведя итоги, можно сказать, что нанесение цветов позволяет узнать точность и номинальные значения резистора, для чего нужно использовать специальные таблицы или онлайн-сервисы.

Онлайн-калькуляторы

К наиболее популярным можно отнести:

1. http://www.chipdip.ru/info/rescalc – сервис, позволяющий проводить расчеты для вариантов исполнения, которые имеют 4 или 5 маркировочных полосок. Работает сервис следующим образом: таблица имеет столбцы, которые соответствуют той или иной цветовой полосе, а строки содержат цвета. Для того, чтобы провести расчет, достаточно отметить цвет в соответствующей линии. Рассматриваемый калькулятор позволяет провести расчет сопротивления и допуска, которые измеряются в МОм и процентах соответственно. Достоинством этого онлайн-калькулятора можно назвать наличие не только названия цвета, но и его образца. Данная особенность позволяет быстро провести сравнение для выполнения расчетов. В отличие от других подобных калькуляторов, в этом случае есть наглядная картинка, которая изменяется при выборе определенных цветов. Именно поэтому, он очень прост в использовании, так как наглядный пример позволяет понять то, какой резистор был выбран для проведения расчетов.
2. http://www.radiant.su/rus/articles/?action=show&id=335 – сервис, который позволяет также быстро провести расчет номинальных значений для варианта исполнения, имеющего 4 полосы. Этот вариант калькулятора имеет простую схему работы: есть 5 полей, при открытии которых отображается название цвета и его образец. После выбора проводится расчет показателя сопротивления, которые отображается в Ом, а также предельное отклонение в процентах. Рассматриваемый сервис имеет не только калькулятор, но и наглядные примеры проводимых расчетов, таблицы с необходимой информацией и многое другое.
3. http://www.qrz.ru/shareware/contribute/decoder.shtml – один из немногих сервисов, который позволяет проводить расчет для 3 линий, а также 4 и 5. В отличие от других вариантов исполнения, этот не имеет наглядной картинки того, как выглядит тот или иной вариант исполнения резистора при смене цвета линии. Также, можно сказать, что данный вариант исполнения калькулятора – один из самых сложных. Если резистор имеет 3 полоски, проводится ввод обозначений в 1, 2, 4 поле, если 4 – в 1 , 2, 4, 5, если 5 – нужно заполнить все поля. Результат выводится в виде значения сопротивления в КОм, также есть поле, указывающее погрешность впроцентом соотношении.

Все расчеты проводятся исключительно при выполнении маркировки согласно принятым правилам ГОСТ 175-72. Чтение линий всегда проводится слева на право. Стоит отметить, что согласно принятым правилам первая полоса всегда располагается ближе к выводу.

Если этого нельзя сделать, первую полосу делают более широкой, чем остальные. Эти правила следует учитывать при расшифровке резистора при помощи калькулятора.

Универсальная таблица цветов

Существует универсальная таблица цветов, которая позволяет проводить быстрый расчет номиналов каждого резистора при необходимости.

При создании подобной таблицы выделяют следующие поля:

1. Цвет кольца или нанесенной точки. При этом, указывается как название, так и приводится пример.
2. В зависимости от того, каким по счету стоит цвет, есть возможность перевести цветовую кодировку в числовое значение. Это необходимо при создании схемы для условного обозначения номиналов.
3. Множитель позволяет провести математическое вычисление того, какое сопротивление имеет рассматриваемый вариант исполнения.
4. Также, практически для каждого цвета имеется поле, которое обозначает максимально отклонение от номинала.

Стоит помнить, что каждый цвет может обозначать цифру в маркировке, значение множителя или максимальное отклонение.

Примеры

Пример 1:

Пример 2:

Еще одним более сложным примером назовем расчет номинальных значений следующего резистора: красный, синий, фиолетовый, зеленый, коричневый, коричневый. Данная маркировка состоит из 6 колец.

При расшифровке отмечаем следующее:

1. 1 кольцо, красное – число «2».
2. 2 кольцо, синее – число «6».
3. 3 кольцо, фиолетовое – число «7».
4. Все числа выбираем из таблицы. При их сочетании получаем число «267».
5. 4 кольцо имеет зеленый цвет. В данном случае обращаем внимание не на числовой значение, а множитель. Зеленый цвет соответствует множителю 10⁵. Проводим расчет: 267*10⁵=2,67 МОм.
6. 5 кольцо имеет коричневый цвет и ему соответствует значение максимального отклонения в обе стороны 1%.
7. 6 линия коричневая, что соответствует температурному коэффициенту в значении 100 ppm/°C.

Из вышеприведенного примера можно сказать, что провести расшифровку маркировки не сложно, и количество колец практически не оказывает влияние на то, насколько сложными будут расчеты. В рассматриваемом случае, резистор имеет сопротивление 2,67 МОм с отклонением в обе стороны 1% при температурном коэффициенте 100 ppm/°C.

Процедуру можно упростить, воспользовавшись специальными калькуляторами. Однако, не многие проводят вычисление 6 колец, что стоит учитывать.

Номинальные ряды резисторов можно назвать результатом проведения стандартизации номинальных значений. Постоянные резисторы имеют 6 подобных рядов. Также, введен один ряд для переменных номиналов и специальный ряд Е3.

На примере приведенного номинала проведем расшифровку:

1. Буква «Е» обозначает то, что проводится маркировка по ряду номинала. Эта бука всегда идет в обозначении.
2. Цифры после буквы означает число номинальных значений сопротивления в каждом десятичном интервале.

Существуют специальные таблицы с отображение номинальных рядов.

Для выявления стандартных рядов, был принят ГОСТ 2825-67. При этом, можно выделить несколько наиболее популярных стандартных рядов:

1. Ряд Е6 имеет отклонение в обе стороны 20%.
2. Ряд Е 12 имеет допустимое отклонение 10%.
3. Ряд Е24 обладает показателем максимально допустимого отклонения в обе стороны 5%.

Последующие ряды Е48 и Е96, Е192 обладают показателем отклонения 2%, 1%, 0,5% соответственно.

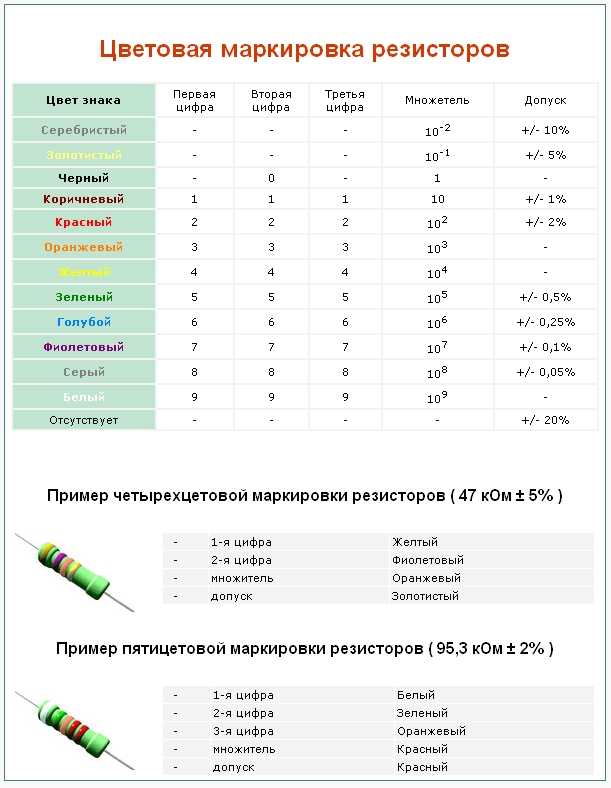

Сводная таблица цветной маркировки резисторов

Для каждодневного использования можно использовать сводную таблицу цветной маркировки, которая объединяет следующую информация:

1. Соответствие цветов определенным значениям.
2. Цифры номинального ряда.
3. Величина множителя.
4. Величина допуска.
5. Показатель коэффициента температурного изменения.
6. Процент отказов.

Подобная таблица позволит быстро провести расшифровку маркировки.

Особенности маркировки проволочных резисторов

Правила, принятые по цветной маркировке резисторов, распространяются на все их типы, в том числе на проволочные варианты исполнения.

В данном случае, есть только несколько отличительных признаков, которые нужно учитывать:

1. 1 полоса, которая шире других и обычно белого цвета, не является частью маркировки, а обозначает только тип резистора.
2. Десятичные показатели более 4 не могут быть применены при маркировке.
3. Последняя полоса может указывать на особые свойства, к примеру, огнестойкость.

Таблица, которая используется в этом случае, несколько отличается. Отличие заключается в величине множителя.

Нестандартная маркировка импортных резисторов

Несмотря на принятые правила цветной маркировки, некоторые компании используют свои стандарты. К ним можно отнести:

1. Philips – производитель бытовой и промышленной электроники, который ввел некоторые свои стандарты в область маркировки резисторов. Так можно отметить, что цвета компания использует не только для обозначения основных характеристик, но и для отображения о технологии производства и свойствах компонентов. Для этого сам корпус окрашивается в определенный цвет, а кольца располагаются в определенном порядке друг относительно друга.
2. CGW и Panasonic также ввели свои правила маркировки. Так эти производители проводят нанесение информации об особых свойствах резистора.

Практически все производители в мире приняли установленные правила, что позволяет упростить процедуру идентификации номиналов.

В заключение отметим, что кроме цветовой маркировки могут присутствовать буквенно-числовые обозначения. Они наносятся на поверхность довольно крупных вариантов исполнения резисторов и также могут использоваться для выявления рабочих характеристик.

Статья была полезна?

0,00 (оценок: 0)

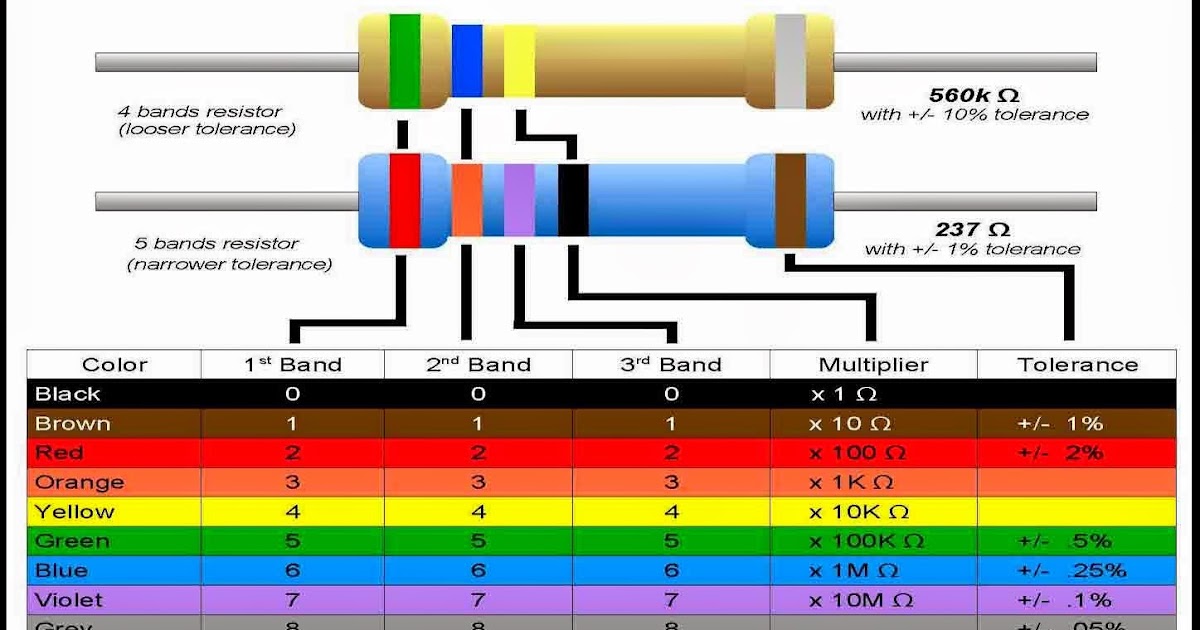

Цветовой код 5-полосного резистора

Если вы ищете информацию о цветовом коде 5-полосного резистора, вы попали в нужное место. В статье ниже вы найдете несколько полезных советов, чтобы понять значение цветовой маркировки резистора. Итак, обратите внимание на детали, упомянутые ниже, чтобы понять, как работают эти цветовые коды и почему эти цветовые коды важны.

Прежде всего, вы должны понимать важность этих цветовых кодов. Эти цветовые коды используются для определения омического сопротивления резистора. Существует стандартная таблица, которая используется для расчета сопротивления на основе цветового кодирования.

Что касается цветовых кодов, то первый код соответствует первому значимому значению, второй – второму значимому значению и третий – третьему значимому значению. Четвертый цветовой код сигнализирует о коэффициенте умножения, а пятый цветовой код определяет допуск. На рынке доступно множество различных типов резисторов, включая трехполосный резистор, четырехполосный резистор, пятиполосный резистор, а также шестиполосный резистор. Количество полос указывает на точность резисторов. Например, резисторы с пятью полосами более точны, чем резисторы с четырьмя полосами.

Этот метод цветового кодирования был разработан в 1920-х годах, поскольку доступная в то время технология печати не позволяла печатать числовые коды на таких небольших компонентах. Схема цветового кодирования теперь стала традицией, и большинство осевых резисторов мощностью до 1 Вт имеют цветовую кодировку, чтобы людям было легко выполнять расчеты. Что касается расчета цветных полос, в Интернете есть несколько ресурсов, которые могут помочь вам выполнить расчет. Эти онлайн-руководства содержат пошаговые методы, которые помогут вам выполнить расчет.

Резисторы используются в различных электронных устройствах. Если вы хотите узнать больше о том, зачем нужны резисторы и как их использовать, вам нужно будет прочитать эту тему, и это поможет вам понять, как использовать резисторы различной емкости. Например, в Интернете есть несколько веб-сайтов, где вы можете прочитать все, что нужно знать о резисторах, включая емкость резистора, индуктивность резистора, а также свойства резисторов и другие подобные вещи. Посетите прямые компоненты для получения дополнительной информации об электронных компонентах.

В дополнение к онлайн-ресурсам, есть также несколько книг, которые помогут вам понять все, что вы хотите знать о резисторах. Например, вы должны знать, что существует два основных типа резисторов, включая постоянные и переменные. Как следует из названия, постоянные резисторы поставляются с предопределенным омическим сопротивлением, и омическое сопротивление постоянного резистора не может быть изменено.

Где купить

Что касается тех, кто покупает резисторы, существует несколько веб-сайтов, которые продают все виды резисторов. Однако важно учитывать несколько важных факторов, чтобы выбрать правильный сайт для покупки резисторов. Прежде всего, вам важно понимать, что не каждый веб-сайт известен тем, что поставляет высококачественные компоненты. Резисторы имеют небольшие размеры, но играют важную роль, когда речь идет о снижении тока и других подобных вещах. Поэтому важно проверять отзывы покупателей на различных веб-сайтах, чтобы выбрать подходящего продавца для покупки резисторов.

Ценообразование

Что касается цены, они продаются по очень низкой цене, но вы не должны выбирать продавца только на основе цены. Самое главное, на что нужно обращать внимание, это репутация продавца и отзывы покупателей. Поскольку резисторы чрезвычайно дешевы, многие люди ошибочно думают, что все продают высококачественные резисторы. Нет ничего более далекого от правды. На рынке полно продавцов, которые продают некачественные электрические компоненты под разными торговыми марками. Таким образом, вам нужно сделать домашнее задание, чтобы выбрать правильное название бренда.

Один из лучших способов выбрать подходящего продавца для покупки резисторов — найти название марки в любимой поисковой системе. Это должно вернуть сотни тысяч результатов, включая реальные отзывы клиентов на различных веб-сайтах с обзорами, а также дискуссионные форумы, связанные со списком электрических компонентов. Вы должны просмотреть все обзоры, чтобы убедиться, что поставщик известен тем, что продает только высококачественные электрические компоненты, а продаваемые им электрические компоненты имеют низкий уровень отказов. Качество резисторов играет очень важную роль в общей схеме вещей, и вам нужно убедиться, что резисторы, которые вы используете, хорошего качества и будут работать именно так, как вы от них ожидаете.

В целом, приведенные выше советы должны помочь вам купить правильные резисторы у правильных продавцов. Не забудьте купить несколько книг по этой теме, если вы хотите больше узнать о том, как работают резисторы и как их можно использовать в различных проектах.

Несколько избранных частей

Cypress полупроводник # CY7C64613128NC

Zilog Part # Z0803606LMB

xilinx Номер детали: XC2S50-5FGG456C

9003

.Stulators. Производство печатных плат и сборка печатных плат

В электронике наиболее важным пассивным электронным компонентом, который широко используется во многих схемах, устройствах, оборудовании, приборах и машинах, является «резистор». Резистор является неотъемлемой частью любой электронной схемы и доступен во многих различных типах.

Резистор может быть изготовлен по технологии поверхностного монтажа (SMT) или через отверстие (THT). Эти два типа технологий монтажа относятся к сборке прототипа печатной платы и пайке.

В этой статье мы обсудим резисторы с технологией сквозных отверстий. Резистор со сквозным отверстием имеет две металлические ножки, которые могут проходить сквозь печатную плату или плату Vero. Эти металлические выводы легко сгибаются, и их можно согнуть до 90 ^O  , чтобы они проходили через отверстия платы Vero или печатной платы.

Значение резистора измеряется в омах Ω. Вы можете измерить значение резистора просто аналоговым или цифровым мультиметром. Но что, если у вас нет мультиметра и вы хотите знать номинал конкретного резистора.

В этом случае на корпусе резистора видны полосы разных цветов. Эти цветные полосы являются системой указания номинала резистора.

В основном существует 3 основных типа схемы окраски резисторов. Первый — это 4-полосный резистор, второй — 5-полосный, а третий — 6-полосный.

4-полосный/ленточный резистор:

В этом типе резистора вы видите, что всего 4 полосы цветов. Первая полоса показывает первую значащую цифру. Вторая полоса показывает вторую значащую цифру, третья полоса — это множитель, а четвертая полоса — уровень допуска.

В следующей таблице показаны эквивалентные числа для каждой цветовой полосы

Цветовая схема значащих цифр резистора для значения сопротивления: (Таблица 1)

выше таблицы и напишите соответствующий номер этой полосы. В этом случае резистор 1 кОм имеет первую полосу = «Коричневый», значение которой равно 1. Вторая полоса имеет черный цвет со значением 0. Третья полоса имеет красный цвет со значением 2. Теперь третья полоса представляет собой множитель 10. к власти.

Hence the value of resistor will be

R=10×10²Ω

R=1000Ω

Reading backwards from Value to the Color Band:

Now here if we know the значение резистора и хотите найти цветных полос , мы снова обратимся к таблице выше и найдем соответствующие цвета полос для чисел, указанных выше, как показано выше.

5- Ленточный/ленточный резистор:

Теперь мы обсудим 5-полосный резистор.

В резисторе с 5 диапазонами первая цифра — значащая цифра, вторая — значащая цифра, третья — также значащая цифра, но более известная как «точность» цифра, четвертая — множитель, а пятая — диапазон допуска. Дополнительная полоса 3 ^rd введена, чтобы сделать резистор точным до 2 знаков после запятой .

Приведенная выше таблица 1 также применима к этому 5-диапазонному резистору. Этот тип резистора имеет точность до двух знаков после запятой.

Например:

Мы видим, что точность составляет 2 знака после запятой.

r = 471 × 10²ω

R = 47,1Kω

Мультипликатор резистора Цветовые схемы для сопротивления: (Таблица 2) 9003 66669.STRIPLIE :

В этом типе резистора всего 6 полос. Первая полоса — значащая цифра, вторая — значащая, третья — значащая цифра и цифра точности, четвертая — множитель, пятая — допуск, шестая — температурный коэффициент. Эта шестая полоса показывает зависимость резистора от температуры окружающей среды. Он показывает, насколько изменяется значение сопротивления резистора при изменении температуры окружающей среды. Обратитесь к таблице 3, чтобы проверить различные цветовые полосы для соответствующего температурного коэффициента резистора.

Здесь частей на миллион / ^O C означает частей на миллион на градус Цельсия. Знак плюс и минус (+/-) означает, что значение сопротивления может отклоняться выше (+) или ниже (-) своего номинального значения.

В старом типе резисторов с 5 полосами мы видим, что полоса 4 ^th используется для допуска, а полоса 5 ^th — для температурного коэффициента. Так что не заморачивайтесь по этому поводу. Первая и вторая полосы являются значимыми, третья – множителем, а четвертая и пятая – допуском и температурным коэффициентом соответственно.

Обычно используется диапазон температурных коэффициентов «Коричневый». Это означает, что при изменении температуры на 10°C значение сопротивления изменяется на 0,1%.

Обычно используется золотая или серебряная лента для допуска. Золотая полоса означает допуск 5%, а серебряная — допуск 10%. Во многих упаковках резисторов вы видите, что золотая полоса на самом деле не является металлическим золотом, а имеет «желтый» цвет, а серебро — это не настоящее серебро, а «серый» цвет. Это сделано для того, чтобы частицы серебра/золота не мешали внешнему покрытию высоковольтных резисторов.

Цветовые схемы температурного коэффициента резистора для значения сопротивления: (Таблица 3)

Резистор с нулевым сопротивлением:

Во многих схемах мы также часто встречали резистор с одной полосой черного цвета. Этот резистор называется «резистор с нулевым сопротивлением». Обычно это используется для подключения проводов или для замыкания дорожек на печатных платах. Обычно это служит «перемычкой» на пользовательской печатной плате.

Общие правила, которые следует помнить:

• Всегда держите резистор в руке так, чтобы металлическая золотая/серебряная полоса была справа от вас
• Всегда читайте полосы сопротивления слева направо
• Запомните цвет полос (от черного (0) до белого (9) ), допуск золота (5%) и серебра (10%) и обычно используемый температурный коэффициент коричневого цвета (100 ppm/K).
