Теплый пол – это довольно сложная, слаженно работающая система, состоящая из нагревательного элемента, теплоносителем в котором, в зависимости от типа, может быть электрический ток или горячая вода. Наиболее популярны теплые полы, работающие от электричества. Монтаж этого типа системы подразумевает монтаж не только проводов, которые будут отдавать тепло, но и терморегулятора. Также устанавливается и датчик теплого пола.

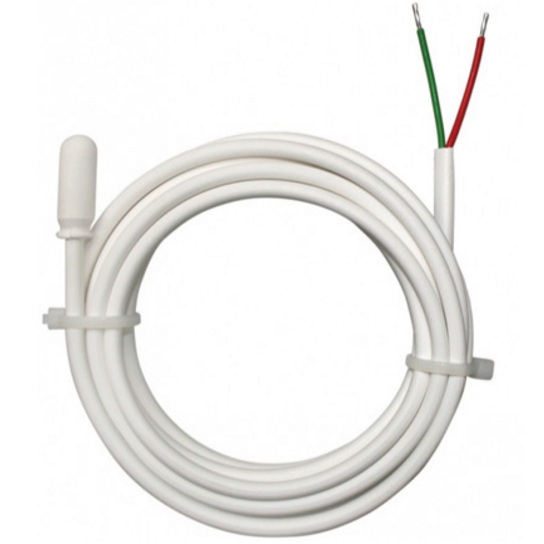

Датчик теплого пола

Как подключить датчик теплого пола

Содержание статьи

• 1 Особенности работы
• 2 Особенности и преимущества использования
• 3 Виды термодатчиков для теплого пола
• 4 Функции и выбор терморегулятора
• 5 Плюсы и минусы терморегуляторов
• 6 Датчик и регулятор температуры полов – как выбрать и установить
• 7 Выбор датчика теплого пола в зависимости от напольного покрытия
• 8 Монтаж терморегулятора и датчика
  • 8.1 Видео – Как подключить систему пола к терморегулятору
  • 8. 2 Видео – Установка термодатчика
• 9 Замена температурного датчика
• 10 Как быть если датчик не установлен

Особенности работы

Термодатчик – это одна из важнейших элементов, входящих в систему подогрева полов. Это проводник из меди, покрытый изоляционным материалом, конец датчика с целью защиты от различных внешних воздействий закрыт специальной колбочкой. Принцип работы устройства прост: датчик самостоятельно определяет температуру пола (при нагреве сопротивление устройства уменьшается) и затем сообщает полученную информацию терморегулятору.

Электрический теплый пол

Далее терморегулятор в зависимости от полученных данных – высокой или низкой температуры – автоматически включает/выключает систему нагрева полов. Обычно устройство срабатывает, если температура опускается ниже заданной отметки всего на 0,5 градусов. В целом, частота цикла «включить-выключить» зависит от нескольких факторов – это толщина стяжки, вид покрытия, температура нагрева воздуха в помещении, наличие или отсутствие утеплителя.

Датчик температуры теплого пола

На заметку! Термодатчик может располагаться на разном расстоянии до регулятора температур. Его информативность в этом случае практически не меняется.

Таким образом, эти устройства – и датчик, и регулятор – помогают создавать благоприятный микроклимат в помещении, управляя всей системой подогрева полов.

Термодатчик для теплого пола

Особенности и преимущества использования

Установка датчика температуры и терморегулятора в системе теплого пола необязательна. Но специалисты настоятельно рекомендуют не пренебрегать ими. Наличие этих маленьких, но важных приборов необходимо для правильной работы обогрева. Дело в том, что отсутствие термодатчика не позволит контролировать температуру нагрева полов, что может негативно сказаться на состоянии напольного покрытия в результате нарушения условий эксплуатации.

Термостат для теплого пола RTC 70.26

Например, ламинат и ковролин не должны эксплуатироваться при высокой температуре – допустимый показатель нагрева покрытий составляет всего +30 градусов. При превышении и ламинат, и ковролин начинают выделят в атмосферу соединения, что могут оказать негативное влияние на здоровье человека. Также ламинат склонен к деформации при значительном перегреве ламелей. Если в систему вмонтирован термодатчик, то при достижении определенного показателя температуры подогрев полов отключается, а покрытиям ничего не грозит.

Также устройство помогает контролировать расходы электроэнергии, а значит, значительно экономит средства, которые идут на оплату коммунальных счетов.

Терморегулятор — это устройство, контролирующее температуру теплого пола

Виды термодатчиков для теплого пола

К выбору термодатчика, который подойдет в конкретной ситуации, нужно подходить со всей ответственностью. И для начала следует изучить, какие виды этих устройств существуют.

Встраиваемый программируемый терморегулятор для теплого пола с ЖК дисплеем Lavita

На заметку! В большинстве случаев датчики для теплых полов идут в комплекте с терморегуляторами, что облегчает их монтаж и настройку.

Таблица. Типы датчиков для теплого пола.

Тип	Характеристика
Внешний	Такой датчик устанавливается там, где нет ветра и сквозняка, а также где он не подвергнется воздействию солнечных лучей. В противном случае показатели прибора будут неточными. Этот тип измеряет температуру воздуха вокруг себя.
Внутренний	Монтируется непосредственно в поверхность, которая будет подогреваться.

датчик для теплого пола

На заметку! Существуют виды терморегуляторов, которые сразу снабжены двумя термодатчиками. Считается, что в работе подобная система намного надежнее, чем обычная.

Сенсорный терморегулятор

Функции и выбор терморегулятора

Терморегулятор – тоже очень важное устройство, которое используется при монтаже системы нагрева полов. Он будет обрабатывать показатели, которые передает ему термодатчик, и, в зависимости от них, управлять системой.

Основные виды терморегуляторов

Функции терморегулятора:

• управление системой подогрева;
• контроль и поддержание оптимальной температуры пола;
• процесс контроля затраченной электроэнергии;
• оптимизация и улучшение работы подогрева полов.

Терморегулятор Warmehaus TOUCHSCREEN

На заметку! Затраты электроэнергии всей системой обычно соответствуют ½ ее мощности. Таким образом, можно вычислить примерные расходы.

Компактный удобный терморегулятор теплого пола Termo+ A008 16A с программированием на неделю

Таблица. Типы терморегуляторов.

Тип	Характеристика
Электронно-механический	Самый простой вид устройства и доступный по цене. Его основной рабочий элемент – особая пластина из металла, она реагирует на изменение температуры. При остывании системы, как только кривизна пластинки становится такой, что та прикасается ко второму контакту, происходит включение системы. Конкретное значение температуры обогрева полов установить устройство не позволит.
Электронный	Работает устройство так: оно оборудовано специальным элементом, который вырабатывает особый сигнал. Мощность напрямую зависит от показателей температуры окружающей среды. Такие терморегуляторы позволяют задать точную температуру подогрева, иногда даже до долей градуса. Управление устройством производится при помощи кнопок и маленького дисплея. Более дорогие и сложнее в управлении, чем предыдущие.
Программируемый	Самый дорогой тип термодатчика, зато позволяет задать определенные параметры, при достижении которых терморегулятор будет включать или выключать всю систему. Такое устройство позволит создать в квартире микроклимат, подходящий конкретному человеку. При этом программируемый терморегулятор можно настроить таким образом, чтобы он запускал систему в строго отведенное время. То есть он может подогревать полы непосредственно перед приходом владельца домой, не тратя электроэнергию во время его отсутствия в помещении. Однако в ванной комнате использовать его нецелесообразно.

Опытные мастера рекомендуют при монтаже устанавливать терморегулятор программируемый. Затраты на него быстро окупятся во время отопительного сезона, когда счета за электроэнергию будут в разы увеличиваться по сравнению с теплым периодом года.

Терморегулятор для теплого пола TOP FLOOR M6.716

Существуют также терморегуляторы с ограничителем. Этот тип устройства срабатывает в зависимости от максимально/минимально допустимой температуры. Его основные функции – не дать полу перегреться или слишком остыть.

Есть регуляторы и с сигнализацией. Если датчик зафиксирует перегрев покрытия, то устройство сообщит о нарушении владельцу дома при помощи специального сигнала.

Схема подключения механического термостата для водяного теплого пола

Плюсы и минусы терморегуляторов

Несомненно, использование термодатчика и терморегулятора уже само по себе является большим плюсом для работы всей системы теплого пола.

Цветовые схемы терморегулятора для теплого пола Thermoreg TI 970

Однако у каждого вида устройства имеются свои достоинства и недостатки.

1. Достоинства
   электромеханических устройств – универсальность, простота в использовании, высокие показатели надежности и невысокая стоимость. К тому же при необходимости этот тип устройства легко починить или заменить самостоятельно. Главный недостаток – необходимость управления системой вручную. На температуру окружающей среды она не реагирует.
2. Электрический терморегулятор (вместе с датчиком) оборудован дисплеем, демонстрирующим рабочие показатели. Также его достоинство в возможности задавать точные температурные значения.
3. Недостатки программируемого терморегулятора – высокая цена, сложность в эксплуатации. Но зато управлять некоторыми моделями можно даже при помощи телефона или компьютера.

Механический терморегулятор

В каждом отдельном случае может использоваться наиболее удобный терморегулятор.

Например, электромеханические приборы с целью экономии средств можно применять в ванной, туалете и других помещениях небольшого размера и где человек не находится на протяжении длительного времени. А вот программируемые – это лучший вариант для гостиных, детских, спален.

Датчик температуры теплого пола

Датчик и регулятор температуры полов – как выбрать и установить

Выбор термодатчика и терморегулятора для монтажа в систему теплого пола следует делать правильно. Тут важно оценить основные показатели и требования к эксплуатации.

1. Мощность. Этот показатель устройства должен обязательно соответствовать требованиям и нагрузке системы теплого пола. В противном случае прибор не будет работать правильно. Если система подогрева полов мощнее самого терморегулятора, то придется между ними дополнительно устанавливать магнитный пускатель, чтобы он защитил устройство от чрезмерной нагрузки.

   Удобное расположение терморегулятора

2. Набор функций. Что нужно от теплого пола? Все пожелания владельцев квартиры в этом случае важно учитывать, т. к. это позволит не только определиться с типом устройства и его функциональностью, но и обеспечит более рациональное и эффективное использование выбранного прибора.
3. Простота использования. Если программируемый датчик кажется слишком сложным, то не стоит его покупать даже с учетом всей его функциональности. Например, пожилым будет трудно с ним разобраться.
4. Простота подключения и внешний вид. И датчик, и регулятор должны не только быть простыми в монтаже, но и вписываться в интерьер. Так что внешний вид тоже играет роль.

Возможность подключения терморегулятора позволяет сочетать комфорт и энергосбережение

На заметку! Существуют виды терморегуляторов, которые могут фиксировать данные датчиков, расположенных сразу в двух зонах (комнатах). Иногда целесообразно приобретать именно такие устройства.

Выбор датчика теплого пола в зависимости от напольного покрытия

В зависимости от типа напольного покрытия, следует использовать определенные типы датчиков. Существуют следующие виды устройства.

1. Укладывается под мягкое покрытие (ковролин, линолеум, паркет, ламинат). Датчик в этом случае представляет собой маленький цилиндр, закрепленный на конце специального кабеля. Монтируется только после полного высыхания бетонной стяжки, в которой затем специально для прибора делается небольшая канавка.
2. Укладывается под твердое покрытие. Более крупный элемент, имеет специальную гелевую оболочку, оберегающую устройство от ударов и механических повреждений.

Установка терморегулятора для пленочного теплого пола

Монтаж терморегулятора и датчика

Монтаж этих двух устройств довольно прост и, как правило, даже у новичков не возникает никаких проблем, если они действуют в соответствии с инструкцией. Подключить термодатчик можно двумя способами.

1. Напрямую. В этом случае сам нагревательный кабель объединяется в одной связке с терморегулятором.
2. С использованием распаечной коробки. В этом случае от терморегулятора до распаечной коробки прокладывается один кабель, а затем к нагревательному элементу – уже другой.

Монтаж навесного терморегулятора теплого пола

Чтобы подключить систему контроля температуры, следует организовать отдельную линию от электрического щитка. Для этого прекрасно подойдет медная проводка сечением 2,5 мм².  Далее в стене штробится канавка, в которую будут укладываться гофры с проводом от термодатчика и нагревательным кабелем.

Шаг 1. Провод, на конце которого установлен термодатчик, просовывается в гофрированную трубку подходящего диаметра.

Кабель просовывается в гофрированную трубку

Шаг 2. Провод датчика также выводится из другого конца гофры.

Выведение провода из другого конца трубки

Шаг 3. Окончание трубки, где находится сам датчик, закрывается специальной заглушкой из пластика. Это необходимо для того, чтобы туда ничего не попало, в том числе строительная смесь, которой будет заливаться система.

Установка пластиковой заглушки

Шаг 4. Конец трубки с датчиком фиксируется между двумя отопительными контурами прямо посередине. Он закрепляется при помощи пластикового хомута или специальной ленты. При этом место установки датчика выбирается так, чтобы он был сравнительно недалеко от самого терморегулятора, желательно, чтобы имелась возможность относительно простого доступа к датчику. Оптимальное расстояние от прибора до стены – 50-60 см.

Фиксация конца трубки

Внимание! Термодатчик не должен располагаться близко к отопительным приборам или каминам, печам. В противном случае будут отмечаться погрешности в показаниях.

Шаг 5. Трубка от места расположения регулятора выводится в пол в специальной проштробленной канавке. Ее изгиб у пола не должен быть резким – не менее 5 см.

Выведение трубки в пол

Шаг 6. Канавка в стене после укладки в нее всех проводов и гофрированной трубки заделывается цементным раствором.

Канавка заделана раствором

Шаг 7. Провода необходимо облудить.

Далее провода нужно облудить

Шаг 8. После этого провода подсоединяются к терморегулятору. Регулятор устанавливается на свое место – отверстие в стене над канавкой для проводов.

Подсоединение проводов к терморегулятору

Шаг 9. Все электрические соединения проверяются, а затем на одну минуту система теплого пола включается. Это позволит проверить ее работоспособность.

Установленный терморегулятор

Шаг 10. Если все работает, то на панели терморегулятора загорится сигнальная лампочка, а также произойдет нагрев системы пола. На зарисованной схеме теплого пола обозначается место установки термодатчика.

Пример схемы теплого пола

Видео – Как подключить систему пола к терморегулятору

Видео – Установка термодатчика

Замена температурного датчика

Если термодатчик теплого пола вышел из строя, то его придется заменять. В противном случае терморегулятор не сможет управлять системой подогрева. Причину поломки поможет выяснить диагностика тестером. Как правило, он выявляет две причины неисправности – обе они связаны с контактами (либо он есть там, где не надо, либо отсутствует там, где нужен).

Тестер электронный

Первым делом тестируются входные провода – для этого придется разобрать корпус регулятора. При включенном электропитании тестером проверяется наличие напряжения в проводах. Если питания нет, значит, какой-то из выключателей не работает – тогда проверяется работоспособность приборов в сети до места установки регулятора. Если напряжение есть на контактах входных, то проверка продолжается уже на выходных. От регулятора при выключенном токе отсоединяются провода теплового контура. Если в этом случае при включенной энергии напряжения на выходных проводах нет, то поломка таится в блоке управления или в самом датчике. Сопротивление датчика проверяется при помощи омметра. Если датчик не работает, его нужно демонтировать по возможности и установить новый.

Подключение терморегулятора к теплому полу

Внимание! Починить датчик нельзя, его можно только заменить на новый. При этом придется покупать и новый регулятор.

Как быть если датчик не установлен

Использовать систему теплого пола без датчика температуры рискованно – можно испортить напольное покрытие. Решить проблему можно несколькими способами.

1. Оснащение системы датчиком воздуха (возможен монтаж только для кабельной системы подогрева. Мощность нагревательного контура должна быть равна 170 Вт/м²).
2. Установка датчика в стяжку (необходимо штробление пола с высокой точностью проведения работ, чтобы не повредить систему подогрева).

Датчик температуры теплого пола в середине комнаты

Во время монтажа системы теплого пола установить и термодатчик, и регулятор довольно просто. Сложнее произвести работы, если устройствами в свое время пренебрегли, а потом поняли, что они все-таки необходимы. К счастью, все поправимо.

Датчики температуры пола для терморегуляторов системы «Теплый пол»

Датчики температуры являются неотъемлемой частью кабельных систем обогрева. Обычно, это так называемый терморезистор, с подключенным к нему проводом. Неспециалисты зачастую называют термостат (терморегулятор), который управляет теплым полом, датчиком. На самом деле датчик подключается к термостату и физически располагается в зоне обогрева. Для возможности замены, рекомендуется устанавливать датчик в гофрированной трубке. В этой заметке мы поговорим именно о таких датчиках, не затрагивая датчики воздуха, инфракрасные датчики и датчики влажности для кабельных системах обогрева.

Принцип работы выносных датчиков температуры теплого пола заключается в следующем. С увеличением температуры их сопротивление уменьшается. Это изменение сопротивления анализируется термостатом, результатом чего является включение нагрева теплого пола или его отключение.

Производители термостатов указывают для своих датчиков характеристику NTC (Negative Temperature Coefficient), которая характеризует обратную зависимость сопротивления от температуры. При этом сопротивление датчиков для термостатов разных фирм-производителей при одинаковой температуре зачастую разное. Характер изменения этого сопротивления при изменении температуры также может быть различным. Это означает, что датчики разных фирм обычно несовместимы друг с другом. Этот фактор необходимо учитывать, например, при замене термостата теплого пола, т.е. если вы заменили неисправный термостат на термостат другой фирмы, оставив старый датчик, существует высокая вероятность того, что система не будет работать адекватно или не будет работать вообще.

При проверке состояния самого датчика на целостность необходимо замерить его сопротивление тестером и температуру при которой производилось измерение. Эти величины нужно сравнить с параметрами, приводимыми в паспорте на термостат (датчик). Параметры некоторых датчиков приведены в таблицах ниже. Иногда значение сопротивления датчика указывается на корпусе термостата. Подробней о том, как проверить исправность датчика можно узнать в статье Как проверить теплый пол: измерение сопротивления датчика температуры.

Дополнительно отметим, что нам приходилось неоднократно сталкиваться и со случаями, когда сопротивление датчика соответствовало паспортным значениям, однако, заведомо исправный термостат не работал, или работал неадекватно. Это было связано c неработоспособностью датчика при повышении температуры.

В настоящее время есть ряд термостатов нового поколения различных фирм, которые позволяют термостатам работать с различными типами датчиков. К таким моделям можно отнести OCD5-1999 (OJ Electronics, Дания), программируемый термостат с WiFi terneo sx, программируемый терморегулятор terneo pro. Нужно только выставить в настройках термостата правильное значение сопротивления. А в этом вам помогут таблицы ниже.

Характеристики датчика температуры ETF-144/99 (термостаты OJ Electronics)

Данный датчик, пожалуй, наиболее популярен и универсален, т. к. подходит для всех комнатных моделей терморегуляторов OJ Electronics (Дания) и некоторых моделей Thermo, Energy, Elektra, Nexans, сделанных на базе термостатов OJ Electronics.

Температура, °C	Сопротивление, кОм
-10	64,0
0	38,0
10	23,3
20	14,8
30	9,7

Характеристики датчика температуры NTC15K арт. 15992125 (термостаты DEVI)

Температура, °C	Сопротивление, кОм
0	42,0
20	18,0
25	15,0
50	6,0

Характеристики датчика температуры Eberle арт. 193720 (термостаты Eberle)

Температура, °C	Сопротивление, кОм
5	85,3
10	66,8
15	52,3
20	41,3
25	33,0
30	26,3
35	21,1
40	17,1

Характеристики датчика температуры ENSTO (термостаты ENSTO)

Температура, °C	Сопротивление, кОм
5	121
10	94
20	59
25	47
30	38
40	25
50	17
60	11

Характеристики датчика температуры AEG (термостаты AEG, Германия)

Температура, °C	Сопротивление, кОм
10	66,8
20	41,3
25	33,0
30	26,3
40	17,0
50	11,3

Характеристики датчика температуры E 85 816 71 (термостаты Ebeco, Швеция)

Температура, °C	Сопротивление, кОм
10	19,9
15	15,7
20	12,5
25	10,0
30	8,0

Упрощенная сводная таблица

Марка или модель термостата	Температура, °C	Сопротивление, кОм	Доступные аналоги
ABB (Германия)	25	10,0	R10 (DS Electronics)
ADAX (Норвегия)	22	24,0	—
Exolute (Bitcino, Франция)	25	100,0	—
Датчик SF 4х15 для моделей 540, 540S, 540r, 540 ps, UTH 620 (Caleo, Ю. Корея)	25	5,0	—
F190 021, F193 720 (Ceilhit, Германия)	30	26,0	—
Easy Control (EasyHeat, США)	23	11,0	—
Ebeco EB-Therm 55 и др. (Ebeco, Швеция)	25	10,0	R10 (DS Electronics)
Energy TK 01-04, TK 07-08	23	10,0	R10 (DS Electronics)
ETB/ETT-16 Electrolux (Швеция)	25	10,0	R10 (DS Electronics)
FEDE (Испания)	25	100	—
FRe 525 22,… (Eberle)	25	33	—
ETL-308B, NLC-527 H, SpyHeat и др. (Элтек Электроникс, Россия)	25	10,0	R10 (DS Electronics)
Glossa (Schneider Electric, Германия)	25	10,0	R10 (DS Electronics)
RTC70. 26 и др. (Menred, Китай)	30	8,3	—
O** (OJ Electromics, Дания)	30	9,7	—
Raychem NRG-Temp	25?	10,0	R10 (DS Electronics)
TI 200, TI 900, TI 950 (Thermo, Швеция)	25	12.0	144-99T (OJ Electronics) и 144-99 (OJ Electronics)
TP (Национальный комфорт, Россия), I-Warm, Специальные системы и технологии, Roomstat	25	6,8	—
Legrand (Франция)*	25	2,0	—
MGU0.502 и др. (Unica, Германия)	25	10,0	R10 (DS Electronics)
MST-1, MST-2, PST и др. (Grand Mayer, Голландия/Китай)	25	10,0	R10 (DS Electronics)
Nobo (Норвегия)	25	12. 0	144-99T (OJ Electronics) и 144-99 (OJ Electronics)

*Информация любезно предоставлена нашим коллегой Юрием Антоновым.

Для вашего удобства мы собирали данные по датчикам температуры в течение многих лет и будем рады, если информация вам пригодится. В то же время любая перепечатка наших материалов на других сайтах разрешается только при условии одновременного размещения ссылок на исходный материал и наш магазин теплых полов. Спасибо за понимание!

Будем признательны за пополнение нашей базы характеристик датчиков. Если у вас есть, чем поделиться, пишите нам через форму на сайте или в комментариях к этой статье.

Датчики для теплого пола | Nu-Heat

Что такое датчик теплого пола?

Температура системы обогрева пола регулируется термостатом, который считывает температуру в помещении с помощью датчиков. При напольном отоплении обычно устанавливаются датчики двух типов: обычный датчик воздуха (в самом термостате), а также датчик теплого пола или датчик пола. Есть несколько причин, по которым вы можете захотеть установить датчик теплого пола, и мы объясним их ниже.

Нужен ли напольный датчик для подогрева пола?

Не всегда — UFH будет работать только с датчиком воздуха — но есть несколько сценариев, когда рекомендуется установка датчика пола с подогревом.

Основной причиной установки датчика теплого пола является защита напольного покрытия. При UFH пол нагревается, а некоторые напольные покрытия могут быть чувствительны к теплу. Как винил, так и дерево обычно выдерживают максимальные температуры, которые они могут выдержать. Установив датчик пола, вы можете ограничить температуру пола и расслабиться, зная, что пол никогда не перегреется, поэтому напольное покрытие не отклеится и не деформируется.

Еще одна причина, по которой вы можете установить датчик пола, заключается в том, что вы можете достичь желаемой температуры пола, а не температуры воздуха. Это популярно в ванных комнатах или кухнях, часто с электрическим UFH и твердым полом, где вы можете захотеть, чтобы пол был действительно теплым под ногами. Термостат можно настроить для достижения определенной температуры пола, а не воздуха.

Как установить датчик датчика теплого пола?

При установке напольного датчика всегда следует следовать прилагаемым инструкциям производителя, однако существуют некоторые общие правила, которые следует соблюдать при установке любого датчика напольного отопления.

• Зонд должен располагаться на одинаковом расстоянии между нагревательными проводами и никогда не должен пересекать нагревательные провода.
• Зонд можно установить над или под ковриком с электрическим подогревом пола.
• Следует избегать мест, в которых возможно воздействие температуры, таких как наружные двери или трубы отопления.

Как проверить зонд для теплого пола?

Во время установки необходимо проверить датчик теплого пола, чтобы убедиться, что он работает правильно. Это сделает установщик. Для этого они будут использовать цифровой мультиметр. Мультиметр — это электронный измерительный прибор, который обычно может измерять напряжение, сопротивление и силу тока. В этом случае ваш установщик будет измерять сопротивление (Ом).

Чтобы проверить правильность работы датчика теплого пола, они прикрепляют щупы мультиметра к кабелю датчика пола. При нормальной комнатной температуре мультиметр должен показывать 10 кОм при 25°C. В этом случае кабель датчика работает правильно, и установка может быть завершена.

Для получения дополнительной информации о датчиках для подогрева пола, пожалуйста, свяжитесь с нашей командой!

Подробнее о Nu-Heat

Эксперты Nu-Heat по напольному отоплению, тепловым насосам и солнечному теплу делятся информацией о продуктах, идеями и отраслевыми знаниями.

Добавить датчик температуры пола (и логику) к универсальному термостату — Запросы функций

Toreca 11 февраля 2021 г., 00:22

#1

Для обогрева пола (электрического, водяного) поверхность пола не должна превышать определенной максимальной температуры (около 29 С) для комфорта ног человека. Также обязательна (в некоторых странах?) установка этих датчиков температуры пола под поверхностью пола при установке напольного отопления. Аппаратные термостаты затем работают с ними и гарантируют, что температура поверхности пола никогда не будет превышена.

В настоящее время универсальный термостат включает и выключает отопление только одним датчиком температуры target_sensor и это в основном датчик комнатной температуры воздуха . Таким образом, он включает обогреватель до тех пор, пока температура воздуха в помещении не достигнет target_temp (с учетом заданных допусков). Например, если у вас есть мощный электрический теплый пол, температура поверхности пола может быстро превысить максимальное значение, прежде чем отопление отключится, достигнув заданной температуры воздуха. Это нежелательно.

Предлагаю добавить в общую конфигурацию термостата еще один датчик, который будет получать значение датчика температуры пола. Тогда общий термостат выключит нагреватель , если температура пола превысит максимальное значение, даже если температура target_sensor еще не достигла значения target_temp . После того, как температура пола снова упадет ниже максимального значения, нагреватель снова включится (если комнатный воздух все еще нуждается в подогреве).

Максимальную температуру пола можно настраивать.

Весь этот добавленный функционал также должен каким-то образом отразиться в карточке термостата Generic в Lovelace, чтобы видеть, что именно происходит — что термостат в данный момент отключил нагреватель не потому, что целевая температура уже достигнута, а потому что он ждет для охлаждения поверхности пола. Установленная максимальная температура пола также должна быть указана на температурном круге на карточке.

БренданМоран 11 февраля 2021 г. , 00:47

#2

Кажется, это немного второстепенный вариант использования. Вероятно, вы могли бы добиться этого, используя автоматику для отключения нагревателя, когда температура пола превышает определенную температуру. Или вы можете использовать датчик шаблона, чтобы установить target_sensor на что-то абсурдно высокое, если температура пола превысит 29, и передать это значение в общий термостат.

 датчик:
  - платформа: шаблон
    датчики:
      target_sensor:
        friendly_name: "Датчик цели"
        unit_of_measurement: "градусы"
        шаблон_значения: >
          {% если состояния("sensor.floor_temp_sensor") > 29%}
          999
          {% еще %}
          {{состояния("sensor.air_temp_sensor") }}
          {% конец%}


Торека 12 февраля 2021 г., 20:06

#3

Хм, оба способа, которые вы предлагаете, кажутся выполнимыми. Однако мне они больше кажутся обходными путями. По первому: мне вообще-то не хотелось бы видеть в ловеласе, что климатическая сущность отключена — потому что так быть не должно. Его следует включить и отложить включение обогревателя только до тех пор, пока пол не остынет (отключенный климатический объект никогда не будет автоматически нагревать снова, а отложенный климатический объект в конечном итоге сделает это). Второй мне кажется немного странным, не совсем правильным системным решением. Тем не менее, оба ваших решения, безусловно, работоспособны, но, на мой взгляд, не совсем чистые. Я хотел бы иметь это поведение под одним капотом — встроенный в термостат Generic. Настоящие термостаты делают именно это — они следят за температурой воздуха и пола и действуют соответственно. Не знаю, как в других странах, но здесь каждый термостат, управляющий подогревом пола, должен это делать, так что мне это не кажется такой уж редкостью.

авштадт (Оштадт) 14 февраля 2021 г.
