Датчик света для уличного освещения обеспечит удобство, экономичность

Грамотно оборудованная система уличного освещения на загородном участке создает максимальный комфорт, безопасность. Однако управление светильниками может создавать определенные сложности. Несвоевременно включенные фонари причиняют неудобства. Не отключенный уличный фонарь напрасно расходует энергию. Датчик света для уличного освещения исключает все проблемы. Его установка позволяет не заботиться о включении и выключении светильника, создать на участке комфорт, не расходуя электроэнергию напрасно.

Конструкция датчиков света, механизм их работы

Пользователи и даже специалисты по-разному называют эти приборы: фотодатчики, фотореле, фотоэлементы, светоконтролирующие выключатели. Но предназначение устройства от этого не меняется. Датчик обеспечивает автоматическое включение светильника при снижении интенсивности естественного света, его отключение при повышении показателя.


В основе принципа работы прибора положена способность некоторых материалов изменять свою структуру под воздействием солнечных фотонов. Реле день ночь оснащаются фототранзисторами, фотодиодами или фоторезисторами.

Попадание на прибор солнечных лучей вызывает изменение в параметрах элемента, прекращается подача тока к фонарю, свет отключается. Снижение интенсивности воздействия фотонов при наступлении сумерек приводит к обратным изменениям в фотоэлементе, контакты соединяются, обеспечивается электропитание светильника, включается свет.

Основные критерии выбора датчиков

Производители предлагают датчики света для уличного освещения в обширном ассортименте. Для того чтобы приборы безупречно справлялись со своим предназначением в течение нескольких лет, выбирать их нужно внимательно. Нужно учитывать следующие параметры:

  • величина напряжения;
  • выходная мощность;
  • степень защиты;
  • диапазон рабочего режима.

Уличные фонари могут работать с напряжением 12 или 220В. Датчик должен соответствовать источнику света по этому параметру.

Датчики могут обслуживать один или несколько светильников. Следует при выборе устройств ориентироваться на мощность источников света. Причем желательно приобретать модели, в которых выходной показатель выше требуемого. Это позволит избежать сбоев в работе датчиков.

Все электротехнические приборы имеют определенную степень защиты. Поскольку датчик будет работать на открытом воздухе, он будет испытывать на себе весь комплекс климатических воздействий. Показатель класса защиты IP в таких устройствах должен быть не ниже 44. У приборов с высокой степенью защиты имеется герметичный, прочный корпус, не позволяющий влаге проникать к рабочим элементам.

Уличный датчик рассчитан на определенный температурный режим функционирования. Этот показатель выбирается с учетом климатических условий региона.

Как и в случае с выходной мощностью, следует выбирать устройства более широкого температурного диапазона, чтобы избежать проблем в случае непредвиденных сюрпризов погоды.

Дополнительные возможности приборов

Выбирая датчик освещения, стоит обратить внимание на дополнительные возможности этих приборов. В ассортименте некоторых производителей есть модели, оснащенные регулировкой чувствительности. Пользователь может по своему усмотрению изменять этот показатель. Диапазон пределов может быть различным от 10 до 100 Лк, от 2 до 100 Лк и др.

Наличие регулировки позволяет оптимально настроить работу прибора. К примеру, в зимнее время года снежный покров отражает естественный свет. При повышенной чувствительности этот эффект будет воспринят датчиком как наступление рассвета, освещение отключится ночью.


Есть в этих приборах еще один важный параметр. Датчики отличаются длительностью времени срабатывания.

Устройство с коротким периодом может создать определенные неудобства. Например, светильник может отключиться в ночное время при случайном попадании на реле света от автомобильных фар. Этого не произойдет, если датчик света для уличного освещения оснащен опцией задержки срабатывания.

Правила грамотной установки прибора

Качественная работа устройства, безупречность выполнения функций во многом зависит от правильности его размещения. При этом учитываются условия, необходимые для функционирования датчика:

  • прибор должен располагаться в зоне, открытой для солнечного света;
  • свет от ламп, окон дома, фонарей не должен попадать на датчик;
  • желательно устанавливать устройство в месте, на которое не попадает свет автомобильных фар;
  • прибор должен находиться в доступном месте, что позволит удалять с него регулярно пыль, снег.

Грамотно выбрать место для монтажа устройства порой бывает непросто. Возможно, придется несколько раз менять его местоположение, прежде чем найдется оптимальный вариант.

Нередко пользователи фиксируют датчики на столбе фонаря. Если прибор располагается слишком высоко, это обязательно вызовет неудобства в регулярном уходе за устройством. Практика показывает, что оптимальным вариантом является монтаж реле в удобном месте, к примеру, на стене дома. Обеспечить автоматическую работу светильника поможет кабель питания.

Электрическая схема монтажа датчика света

К прибору подключается нулевой провод и фаза. Нулевой кабель проводится с шины, автомата, подключается к реле и источнику света. Фаза присоединяется к светильнику на выходе. Места соединений должны быть надежно защищены от климатических воздействий. Обеспечить такие условия поможет специальная распределительная коробка.

Источники света с высокой мощностью оборудуются дросселями. В таком случае желательно оснастить схему контактором. Особенность этого устройства заключается в способности положительно воспринимать пусковые токи, что позволяет сохранять работоспособность в условиях частых включений и выключений.

На загородном участке есть зоны, в которых постоянное освещение не требуется. В светильниках, расположенных в таких местах, целесообразно дополнительно устанавливать датчик движения. Он обеспечит включение света только при попадании в зону человека. Этот прибор монтируется после светочувствительного реле. Это обеспечивает срабатывание датчика движения только с наступлением сумерек.

В целях упрощения задачи для пользователей, решивших самостоятельно заняться подключением, производители оснащают датчики света для уличного освещения проводами разного цвета. Синий предназначен для «0», коричневый или черный для входа фазы, красный подсоединяется к источнику света. Пользователям, которые никогда не занимались электропроводкой, стоит обратиться к специалисту.

Настройка оптимальной работы устройства

После монтажа, подключения прибора следует заняться его настройкой. Регулятор предела срабатывания располагается на нижней плоскости кожуха. Он имеет вид диска из пластика. Настройка осуществляется вращением, стрелочки на корпусе показывают направление поворота диска для снижения и повышения чувствительности.


Установка нужного показателя выполняется при наступлении сумерек. Днем регулирующий диск устанавливается на точку минимальной чувствительности. Как только интенсивность солнечного света снизится до показателей, при которых требуется искусственное освещение, нужно медленно вращать диск до включения фонаря. Теперь датчик света для уличного освещения будет автоматически включать светильник при наступлении сумерек.

Астрономические таймеры

Обеспечивать удобное управление светильниками, экономичную работу систем могут и другие приборы. Автоматическим включением и выключением света управляет астрономический таймер. Но его устройство, принцип работы отличаются от конструкции, работы реле. Датчик света для уличного освещения реагирует на интенсивность света. Астрономический таймер учитывает временные периоды.

В приборе заложены данные о наступлении сумерек, рассвета в различных поясах в определенные сезоны и даже дни. После монтажа, подключения астротаймера в нем устанавливаются координаты GPS местонахождения прибора, а также текущее время, дата. Устройство начинает работать по заложенной программе, автоматически включает, выключает уличный свет, согласно условиям данного климатического региона.

У этого прибора есть определенные достоинства:

  • в отличие от датчиков света, таймер исключает ложное срабатывание, свет включается, выключается независимо от капризов погоды;
  • место монтажа не ограничено, так как устройству не требуется воздействие естественного света;
  • есть возможность отрегулировать часы включения выключения света, в разных моделях предусмотрено изменение показателей в диапазоне 2-4 часов.

Удобство астрономических таймеров неоспоримо. Но стоимость таких приборов высокая, что не способствует популярности. В ближайшие несколько лет, скорее всего, главным регулятором работы светильников будет датчик света для уличного освещения.

Каталог нашего интернет магазина в большом ассортименте предлагает фотореле для уличных фонарей. У вас есть возможность приобрести качественные, надежные приборы от ведущих мировых производителей с учетом специфики системы. Они обеспечат экономичное, комфортное освещение на участке, исключат любые неудобства в пользовании. Умеренная стоимость датчиков света обеспечивает доступность для каждого потребителя.

Уличные датчики света для включения наружного освещения: блок B.E.G. об освещенности

Особенности уличных датчиков
Где установить датчик?
Уличные датчики освещенности B. E.G.

В автоматизированных системах наружного освещения используются разные способы управления приборами. Иногда для этого применяют таймеры, которые программируются с учетом продолжительности дня и ночи. Однако их настройки приходится регулярно корректировать и подстраивать под погоду. В качестве альтернативы можно использовать датчики, которые реагируют на фактический уровень освещенности.

Сенсоры устанавливают на придомовой территории, рядом с тротуарами и пешеходными дорожками, на фасадах зданий и любых других объектах. Датчик подает сигнал на включение, когда уровень освещенности падает ниже заданного значения. Такой принцип действия позволяет автоматически регулировать систему с учетом короткого зимнего и длительного летнего дня, пасмурной и солнечной погоды. Свет автоматически отключается утром, что обеспечивает экономию электроэнергии.

Особенности уличных датчиков

Сенсоры, которые будут использоваться под открытым небом, должны быть устойчивыми к попаданию влаги и грязи. Поэтому уличные датчики света обладают уровнем защиты не менее IP 44. В ассортименте B.E.G. представлены модели класса IP 54. Это значит, что они защищены от пыли и попадания брызг воды.

Еще один важный показатель – температурный режим эксплуатации устройства. Для всех датчиков освещенности B.E.G. он составляет от -25 до +50 °С, поэтому их можно использовать на улице как летом, так и зимой. Кроме того, при выборе стоит обратить внимание и на другие характеристики сенсора:

  • тип установки – выпускаются модели и решения для монтажа на DIN-рейку;
  • диапазон регулировок – обозначает минимальный и максимальный порог срабатывания датчика;
  • коммутационная способность – задает максимальную мощность осветительных приборов, которые можно подключить к сенсору.

Где установить датчик?

Место монтажа сенсора определяется при проектировании системы автоматизированного управления светом. От того, насколько правильно оно выбрано, во многом зависит эффективность работы оборудования. При проектировании полезно учитывать следующие факторы:

  • выбирайте место установки таким образом, чтобы на сенсор не попадал свет от автомобильных фар и других посторонних источников света;
  • не размещайте датчик слишком высоко – так с него будет неудобно удалять загрязнения;
  • позаботьтесь о том, чтобы естественный свет беспрепятственно попадал на сенсор.

Уличные датчики освещенности B.E.G.

В нашем каталоге представлены надежные и функциональные модели, которые помогут экономить электроэнергию и обеспечат комфорт. Прочный корпус защищен от пыли, влаги и механических повреждений, не выцветает на солнце. Все датчики имеют гибкие регулировки, позволяющие подстраивать их под индивидуальные потребности. Для управления их работой можно использовать удобные фирменные пульты ДУ.

comments powered by HyperComments

Датчики освещенности для включения света на улице

Уличные датчики освещенности

Компания B. E.G. предлагает автоматические датчики освещения, предназначенные для установки на улице. Все устройства имеют класс защиты IP54, являются пыле- и влагозащищенными, устойчивы к воздействию водяных брызг. Благодаря этому сенсоры для включения света могут монтироваться на улице (под навесом), во входных зонах, на фасадах и т. п.

Преимущества наружных датчиков освещенности от B.E.G.

Точность программирования. Настройка осуществляется как через поворотные регуляторы, так и удаленно, через ПДУ. Текущий уровень освещенности указывается при нажатии кнопки.

Удобная установка. Ряд уличных датчиков освещенности оснащен электронным модулем для монтажа на DIN-рейку. Это позволяет осуществлять регулировку через распределительный шкаф.

Наличие режимов энергосбережения. Встроенный таймер позволяет программировать периоды, в течение которых можно снизить уровень освещения, например в определенные ночные часы, в выходные или праздничные дни. Установка такой программы поможет уменьшить затраты на электричество.

Надежность. Все уличные датчики B.E.G. помещены в прочный корпус из поликарбоната, устойчивый к воздействию УФ-лучей. Рабочие характеристики сохраняются при температуре от -25 до +50 оС.

Универсальность. Датчики рассчитаны на установку с энергосберегающими и люминесцентными лампами, а также с лампами накаливания.

Для покупки продукции B.E.G. свяжитесь с официальными дилерами компании в ближайшем к Вам город. Список городов Вы можете найти в разделе «Где купить».

Обращаем внимание: мы также занимаемся разработкой систем автоматизированного освещения для объектов любой сложности – от загородных коттеджей до административных зданий.

Датчик света для уличного освещения, его выбор и правильный монтаж

Уличное освещение придумано человечеством ещё на заре цивилизации и сопровождает человека в его повседневной жизни по сей день. Сегодня невозможно даже представить себе города и другие населённые пункты без уличного освещения, которое постоянно обновляется и совершенствуется. Оно должно полноценно освещать пространство в нужное время суток, работать в автономном режиме и желательно быть экономичным.

Затраты на уличное освещение составляют внушительную часть бюджетов, как муниципалитетов так и семейных, а применение датчиков позволяет экономить до 70 процентов электроэнергии и существенно улучшить качество уличного освещения. Поэтому в настоящее время уделяется большое внимание и привлекаются значительные средства для развития современных технологий в этой сфере.

Пути развития уличного освещения

Современные технологии позволяют значительно усовершенствовать управление и эффективность уличного освещения. Производители осветительного оборудования предлагают большой выбор экономичных ламп освещения и прожекторов с продлённым сроком эксплуатации, а также различные устройства автоматического управления. К таким устройствам относятся датчики наружного освещения, которые в свою очередь подразделяются на фотореле, датчики движения, реле времени с отложенной функцией включения.

Применение таких датчиков позволяет эксплуатировать светильники и прожекторы в экономичном режиме и включать и отключать уличное освещение по необходимости. Такие приборы работают автономно без вмешательства человека длительные сроки. Остановимся более подробно на некоторых их них.

Фотореле

Фотореле или сумеречный выключатель, является наиболее распространённым прибором включения и выключения уличных светильников, который применяется в основном на промышленных объектах и в муниципалитетах. В его состав входит фотодатчик, который реагирует на изменение светового потока. Принцип действия фотодатчика основан на изменении свойств вещества под влиянием светового потока. При этом изменяется его внутреннее электрическое сопротивление, а также возникают другие физические явления, такие как эмиссия электронов из катода электронной лампы или электродвижущая сила между проводниками.

Производителями предлагаются фотореле с различными фотодатчиками, но наиболее распространёнными являются фотодатчики с изменяемым фотосопротивлением.

В таких фотодатчиках фототранзисторное сопротивление возрастает под воздействием сумерек и падает с восходом солнца. Такие датчики бывают встроенными и выносными. Встроенные датчики устанавливаются в блок управления уличным освещением, а выносные отдельно от него. Такие приборы очень надёжны и имеют длительный срок эксплуатации.

Установка сумеречных выключателей производится только специализированными и аттестованными организациями, которые предложат наиболее оптимальные варианты и произведут монтаж в соответствии с требованиями заводов производителей. Зачастую такие организации осуществляют также сервисное обслуживание данного оборудования.

Немного о датчике света

Такие приборы применяются в основном в частном секторе, где нет особой необходимости в постоянном освещении прилегающей к жилым строениям территорий, чем достигается значительная экономия электроэнергии, продлевает срок эксплуатации осветительного оборудования. Датчики движения более сложные в изготовлении и в эксплуатации, но при правильной настройке и своевременном техническом обслуживании, эксплуатируются бесперебойно длительный срок.

Принцип действия основан на изменении инфракрасного излучения, которое возникает при движении человека. При дневном свете тело живого существа не светится, а в инфракрасном (ИК) диапазоне светятся.

Устройство датчика движения

Устроен датчик движения следующим образом: внутри находятся специальные фотоэлементы с мультилинзой и играют роль фотоприёмника. Мультилинза состоит из большого количества линз от 20 до 60 штук, каждая из которых фокусирует ИК свет на сенсорный фотоэлемент. Когда человек пересекает сектор оптической системы, на фотоэлементе появляется импульсный сигнал, который усиливается, преобразовывается в цифровой формат и подаётся на исполнительный механизм, который включает или отключает светильник или другой прибор освещения.

Виды приборов и их особенности

Основные функции данного прибора, это охранное освещение прилегающих к домам участков, где применяются датчики с пассивной функцией и освещение тротуаров и площадок для передвижения людей, датчики с активной функцией. Датчики, которые устанавливаются на опорах освещения, имеют дальность действия до 12 метров и большой угол охвата.

В зависимости от того, какие лампы применяются при освещении, датчики бывают трёх полюсные для всех видов ламп и двух полюсные для ламп накаливания.

Отличаются они друг от друга, также углом обзора. В горизонтальной плоскости угол обзора может быть от 60 до 90 градусов, а в вертикальной 15-20 градусов. Датчики движения отличаются друг от друга номинальной мощностью, которая подключается к ним, поэтому правильной подбор датчика света по этому параметру имеет немаловажное значение в долговечности прибора. Существуют также для наружной эксплуатации и внутренней. Наружные имеют усиленную защиту от влияния атмосферных осадков и возможного физического проникновения.

Основные производители

В России всё большую популярность получают датчики света от российской компании ВКС г. Казань, которая разрабатывает и производит автоматизированные системы управления уличным освещением, позволяющие на модульном принципе, использовать только необходимые элементы света, при этом имеется возможность плавно изменять яркость практически каждой лампы, в зависимости от потребности в освещении. Такая технология очень перспективна и пользуется заслуженным авторитетом.

Хорошим спросом пользуются в России датчики света немецкой компании Theben. Особенно популярны продукция theluxa, которые отличаются высокой чувствительностью и практически незаметны на фасаде здания. Известная во всём мире французская компания Legrand, поставляет на российские рынки современные датчики освещённости и движения с регуляторами чувствительности, света и временной задержки.

Монтаж и эксплуатация

Для того, чтобы установить датчики уличного освещения в домашнем хозяйстве, необходимо получить квалифицированную консультацию специалиста, который определит место установки датчиков и произведёт монтаж оборудования. Необходимо учесть, что при монтаже прибора имеются некоторые особенности, которые необходимо обязательно учитывать.

Прежде всего, датчики движения должны быть мало заметны или находиться вне пределов досягаемости, не должны подвергаться воздействию электромагнитного и излучения и высокой температуры, а также располагаться на высоте не менее одного метра от поверхности земли, чтобы исключить реагирование на домашних животных.

Длительный срок эксплуатации зависит от бережного отношения к приборам и своевременным техническим обслуживанием. Некоторые, более простые по своей конструкции датчики движения, при наличии определённых навыков можно смонтировать своими силами, соблюдая все технические требования, изложенные в прилагаемых инструкциях.

Датчики освещения. Виды и устройство. Работа и применение

В настоящее время для включения внешнего освещения чаще всего используют датчики освещения. Они дают возможность экономить на потреблении электроэнергии, а также автоматизируют подключение освещения при наступлении темного времени суток.

Сумеречный выключатель (датчик освещенности) является устройством, входящим в систему автоматического управления приборами освещения, в зависимости от степени освещенности пространства. Он подключает и отключает свет в автоматическом режиме, чаще всего снаружи помещений: витрин магазинов, освещение автомобильных дорог, тротуаров, въездов в гаражи, подъезды домов.

Стоимость датчиков невысокая, поэтому быстро окупаются. Рассмотрим более детально их устройство, принцип работы и другие особенности, связанные с применением таких датчиков.

Устройство и принцип действия

Перед тем как выбирать датчики освещения, необходимо разобраться с их устройством и принципом работы. Чаще всего они изготавливаются на основе фотодиода, фоторезистора или фототранзистора. В обоих случаях принципиальная схема работы одна и та же.

Датчики уличного освещения для нормального функционирования должны подключаться к электрической бытовой сети. На клеммы датчика должны подходить фазный и нулевой проводники. В датчике имеется также третий вывод, подающий сигнал на линию освещения, который будет рассмотрен позже в разделе «подключение».

Датчик подключен к усилителю сигнала, который соединен с силовым реле, подающим питание на приборы освещения.

В зависимости от освещенности изменяется сопротивление чувствительного элемента. Чем меньше освещенность, тем больше его сопротивление. При достижении заданной величины напряжения датчик выдает сигнал на усилитель, который приводит в действие реле. Это реле замыкает цепь приборов освещения. Вследствие этого на них подается питание, и включается свет.

При наступлении светлого времени суток уровень освещенности повышается. В результате датчик размыкает контакты реле, которое выключает питание приборов освещения, и свет выключается.

Разновидности и выбор

По мощности до:
  • 1 кВт.
  • 2 кВт.
  • 3 кВт.
По типу установки:
  • Для установки в электрощит на дин-рейку.
  • Внешние, накладные (на стену).
  • С выносным чувствительным элементом.
  • Для уличной установки.
  • Для монтажа внутри помещений.
По типу нагрузки:
  • Для энергосберегающих ламп.
  • Для ламп накаливания.
По методу управления:
  • Программируемые.
  • С функцией энергосбережения в ночное время.
  • С принудительным отключением.
  • Автоматические.

Сначала необходимо выбрать эксплуатационное напряжение и степень защиты. Если датчик будет монтироваться снаружи помещения, то его класс защиты должен быть не менее, чем IР 44. Это означает защиту датчика от попадания посторонних предметов внутрь размером больше 1 мм, защиту от влаги.

Далее следует обратить внимание на режим эксплуатации по температуре. Нужно выбирать модели, которые способны работать при температуре в вашем регионе.

Мощность устройства также играет большую роль. Лучше выбрать датчики освещения с запасом по мощности.

Некоторые модели оснащены регулятором порога срабатывания. То есть, настраивается чувствительность датчика. Например, при выпадении снега лучше снизить чувствительность, так как снег отражает свет, который может повлиять на срабатывание датчика. Пределы настройки чувствительности также бывают разными.

Время задержки включения датчика также может регулироваться. Такая регулировка необходима для защиты от ложных срабатываний. Например, в темное время на чувствительный элемент может на короткое время попасть свет от случайного источника (фар автомобиля). При малом времени задержки датчик сработает и свет выключится. Если задержка достаточная, то датчик не сработает, свет будет продолжать гореть.

Место установки

При проектировании системы автоматического освещения большое значение имеет правильное расположение датчика освещения, для его корректной работы.

При выборе места монтажа датчика следует учесть следующие факторы:
  • Высота установки не должна быть слишком высокой, так как датчик придется периодически обслуживать: очищать от пыли и загрязнений, протирать.
  • Место установки должно исключать попадание на датчик света фар автомобилей.
  • Приборы освещения должны быть удалены как можно дальше.
  • Необходимо обеспечить беспрепятственное попадание света солнца на датчик, для его правильного срабатывания.

Иногда датчики освещения в виде эксперимента приходится располагать в разных местах, чтобы добиться его правильной работы.

Схемы подключения

Датчики освещения любых фирм изготовителей оснащены тремя выводами. Они имеют цвета: красный, синий и черный. Из них:

  • На черный провод подключается фаза.
  • К синему проводу подключают нулевой проводник.
  • Красный провод отходит на подачу питания на освещение.

Чаще всего все схемы изображают с соблюдением этих цветов.

Датчики освещения подключаются по схеме. На вход датчика поступают фаза и ноль, а выходит провод фазы на приборы освещения. Нулевой проводник на освещение подключают от шины сети.

Согласно правилам, провода нужно соединять в монтажных коробках. Сегодня не проблема купить любой вид коробки. При уличном монтаже лучше приобрести защищенную от влаги модель. Ее устанавливают в доступном месте. Датчик подключается по приведенной схеме.

Если датчик устанавливается для подключения мощного фонаря, имеющего дроссели, то в схему необходимо добавить магнитный пускатель, который способен функционировать при частом пользовании при выключении и включении освещения. Он рассчитан на прохождение пусковых значений тока.

Если освещение необходимо только при наличии людей, то в схему добавляют датчик движения. По такой схеме датчик движения сработает только в темноте.

Настройка чувствительности датчика

После монтажа датчика необходимо настроить его чувствительность. Чтобы отрегулировать границы срабатывания, внизу корпуса должен находиться регулятор. Вращая его, можно выполнить настройку чувствительности.

На корпусе датчика имеются изображения стрелок, обозначающих направление настройки для уменьшения или повышения чувствительности датчика.

При первой настройке лучше выставить минимальную чувствительность. При постепенном снижении освещения на улице, когда, по вашему мнению, должен уже включаться свет, производите подстройку, плавно поворачивая регулятор, пока свет не включится. На этом настройка закончена.

Достоинства
  • Автоматическое включение освещения и ручная регулировка экономят электроэнергию.
  • Увеличение уровня безопасности, так как работа освещения в автоматическом режиме отпугивает злоумышленников.
  • Оснащение многих моделей дополнительными функциями в виде таймеров и других функций.
  • Простая схема установки и подключения без привлечения квалифицированных специалистов.

Серьезных недостатков такие устройства не имеют, кроме расходов на их приобретение.

Похожие темы:

Фотореле для уличного освещения: критерии выбора и монтаж

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Технологии в современном мире постоянно развиваются. Одними из последних открытий стали усовершенствованные разработки в сфере наружного освещения. Кроме экономных и ярких LED-ламп, важным достижением является фотореле для уличного освещения. Новейшая техника относится к разряду интеллектуальной, так как светильники, благодаря специальному программному обеспечению, загораются и гаснут без вмешательства человека. Детально о приборе расскажет статья.

Фотореле – это прибор для регулировки и включения уличного освещения

Фотореле, или уличный датчик освещенности для включения света

Фотореле – это прибор для регулировки уличного освещения. Его применяют в разных местах с целью экономии электроэнергии. Принцип работы реле, в основе которого лежит фотоэффект, заключается в том, что при малом количестве лучей света происходит замыкание контактов. В результате включается уличный датчик. Когда освещение возрастает до необходимого уровня, контакты автоматически размыкаются и, соответственно, светильники выключаются.

Фотореле применяют в разных местах с целью экономии электроэнергии

Прибор имеет множество наименований и определений. В некоторых технических учебниках его называют светоконтролирующим выключателем, в других изданиях – автоматом светочувствительности. В неофициальной лексике чаще всего можно услышать словосочетание “датчик света” или “датчик освещенности”, “фотодатчик”. Есть и более простые названия, такие как “датчик сумерек” либо “переключатель день/ночь”. Все это наименования одного и того же предмета, который в промышленном производстве называют фотореле.

Фотореле устанавливают у входов в дома, на территориях административных зданий, в подъездах многоквартирных домов, на столбах электропередач. Таким образом, входы в помещения, улицы и дороги будут постоянно освещаться с наступлением сумерек. При наличии такого устройства принудительное включение и выключение фонарей и ламп уличного освещения на столбах не потребуется. Это будет происходить автоматически, причем затраты на электроэнергию прилично сократятся.

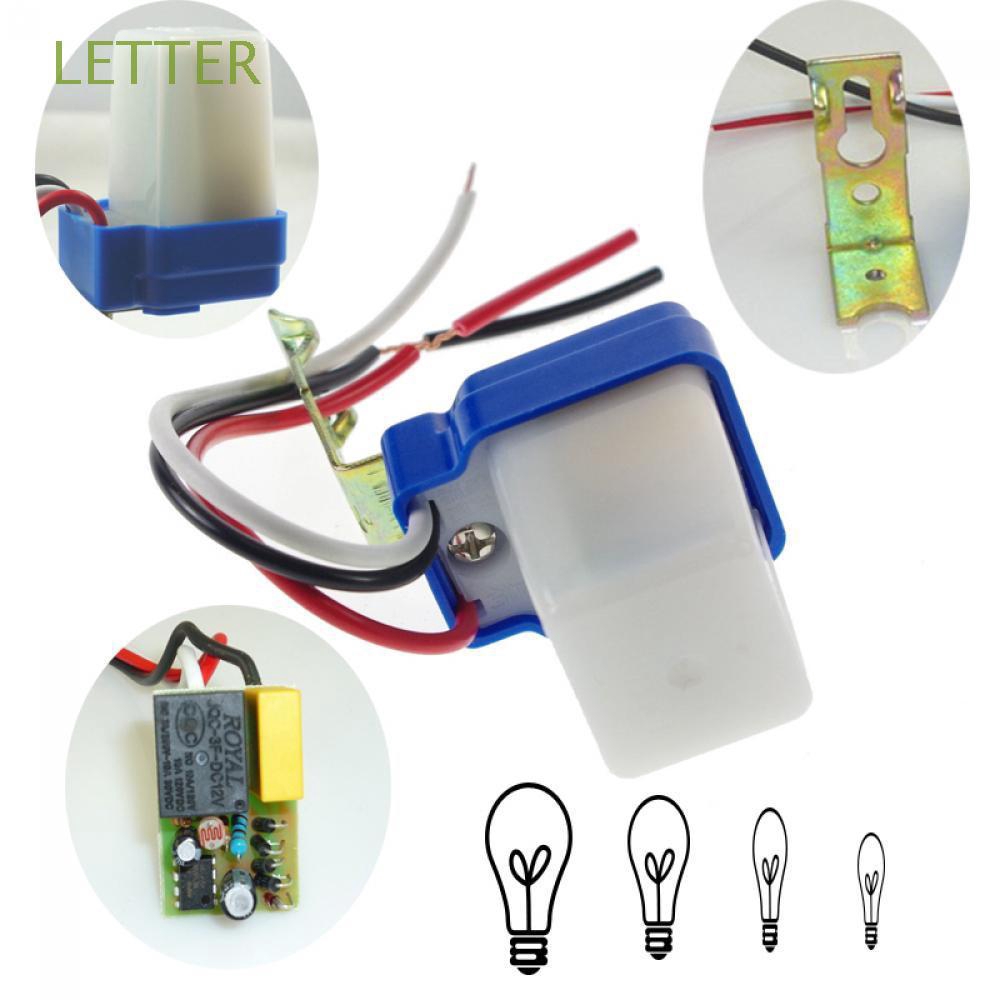

Принцип работы и устройство датчика света для уличного освещения

Основу фотореле составляют фоторезистор либо фототранзистор, меняющие свои параметры при определенном изменении освещенности. Если достаточно количества света, попадающего на них, то цепь электропитания разомкнута. С постепенным наступлением темноты фотоэлемент начинает реагировать, и в определенном показании, указанном в настройках, цепь замыкается. Процесс может происходить не только вечером, но и, например, при сильно пасмурной погоде. Когда освещение улучшается, то есть наступает утро (или тучи и туман рассеиваются), то цепь размыкается.

Основной блок и выносной датчик фотореле для уличного освещения

Интересно знать! Устройство фотореле считается универсальным, и его можно использовать в иных целях, например, для орошения газонов. Для этого прибор подключают к системе полива и, таким образом, каждую ночь будет обеспечено увлажнение лужайки или клумбы.

При установке уличного освещения нужно определиться, какими техническими характеристиками должно обладать фотореле. По этому принципу различают два типа устройств:

Прибор выносного датчика небольшой по размерам, его проще обеспечить защитой от внешних негативных воздействий и подсветки. Данное устройство можно разместить автономно, например, в электрощитовой. Примером таких фотореле являются модели под дин-рейку. Встроенный датчик должен располагаться в непосредственной близости с осветительным прибором, например, рядом со светильниками – на столбах уличного освещения. При этом очень важно выбирать такое место, чтобы ламповый свет не попадал на фотодатчик. Такой вариант чаще всего используют при установке уличного освещения на солнечных батареях.

При установке уличного освещения нужно определиться, какими техническими характеристиками должно обладать фотореле

Эксплуатационные характеристики уличного датчика освещенности

Выбрав нужный тип датчика, необходимо определиться с техническими параметрами прибора. Основные из них, которые непосредственно влияют на качество работы и срок эксплуатации фотореле, следующие:

  1. Напряжение сети. Может быть 220 либо 12 В – выбор зависит от напряжения, обеспечивающего уличное освещение. Двенадцативольтовые датчики включения света чаще всего используют для освещения от аккумуляторов.
  2. Эксплуатационный режим. Необходимо, чтобы фотореле работало при значительных перепадах температуры, что зависит от климатических условий в том или ином регионе. В идеале прибор должен выдерживать аномальную жару и сильные морозы.
  3. Класс защищенности корпуса. Для установки уличного освещения подойдет уровень IP44 и выше, обеспечивающий защиту прибора от брызг воды, попадания грязи и твердых частиц диаметром больше1 мм. Если же речь идет о монтаже фотореле в помещении, то подойдет уровень защиты, начиная от IP23.
  4. Мощность. Работа любого реле рассчитана на определенный уровень напряжения мощностной нагрузки, причем суммарная мощность всех подключенных устройств должна быть на 20% меньше допустимой нормы. Таким образом удастся сократить степень износа приборов и продлить срок их службы.
Фотореле работает при значительных перепадах температуры, независимо от климатических условий

Это основной, но не окончательный перечень характеристик фотореле, которые необходимо учитывать при выборе датчика. Грамотный подход в данном вопросе окажет положительное влияние на работоспособность устройства и продлит период его эксплуатации.

Полезный совет! Одним из главных условий бесперебойной работы фотореле является наличие стабильного напряжения в сети, которое должно быть на 30% выше, чем данный показатель самого прибора.

Варианты настроек подключения датчика света

Почти все устройства имеют автоматическую систему регулировки, позволяющую выбрать конкретный режим работы. Особенность данного элемента прибора состоит в том, что настраивать его приходится вручную. Для этого специальный регулятор поворачивают в нужном направлении и выбирают необходимую опцию.

Фотореле используется для того, чтобы автоматизировать систему уличного освещения и в то же время сэкономить электроэнергию

Фотореле может включать следующие регуляторы настроек:

  1. Порог реагирования. Эта настройка предусматривает увеличение или уменьшение чувствительности прибора. Рекомендуется понижать ее уровень зимой, особенно в снежную погоду, во избежание лишнего отражения света от снега, а также в местах с ярким уличным освещением, например, в мегаполисах.
  2. Секундное задержание на включение или отключение прибора. Если увеличить задержку на выключение, то удастся избежать ложных срабатываний, возникающих при попадании на фотореле случайного луча, например, света от фар автомобиля. Задержание включения предотвратит реакцию устройства на мимолетное затемнение прибора, например, от тучи или теней пролетающих птиц.
  3. Регулятор диапазона освещенности. При подключении фотореле, используя данную настройку, можно обеспечить необходимый уровень освещенности. При его нижней границе датчик срабатывает, включая подачу питания, и, наоборот, в верхних значениях отключает его. Диапазон может колебаться от 2 до 100 лк (2 лк – кромешная темнота) или от 20 до 80 лк, (в данном случае 20 лк – глубокие сумерки, когда очертания предметов еле видны).

Освоение и эффективное использование перечисленных настроек помогут обеспечить наиболее оптимальную работу фотореле, исключив ложные срабатывания, сделав тем самым освещение более комфортным, а потребление электроэнергии максимально экономным.

Фотореле может включать множество регуляторных настроек

Выбор оптимального места расположения датчика уличного освещения

Перед тем как подключить датчик света, необходимо определиться с местом его установки, учитывая при этом ряд важных моментов:

  • если фотодатчик выносного типа, то его месторасположение должно быть в прямой досягаемости дневного света;
  • источники искусственного освещения должны располагаться как можно дальше от датчика, главное, чтобы реле не реагировало на их включение или отключение;
  • желательно максимально исключить попадание света от автомобильных фар.

Оптимальная высота установки фотореле – от 180 до 200 см, что обеспечит возможность регулировки параметров, стоя на земле, не используя табуретов и стремянок.

Выполнить вышеперечисленные требования помогут некоторые хитрости. Например, можно оградить фотодатчик от засветки фонарей, используя отрезок трубы большого диаметра из пластика черного цвета длиной 15-20 сантиметров. С этой целью необходимо подпилить трубу внизу под углом 40-30° от вертикальной стены таким образом, чтобы она смотрела вверх.

Место установки фотореле выбирается с учётом ряда правил

Полезный совет! С целью стандартизации сборки устройств для указания фотореле на схемах и чертежах придумали специальные обозначения и термины. Их необходимо знать тем, кто решил самостоятельно осуществить установку прибора.

Если работа реле рассчитана на один фонарь, но большой мощности, то идеальным местом станет его размещение непосредственно позади плафона. Именно там случайный свет будет попадать меньше всего. Настроить работу датчика намного легче, если он расположен на восточной либо западной стороне здания. Главное условие при этом – отсутствие вблизи объектов с ярким светом. Поэтому в данном случае нужно выбирать ту сторону, где «засветка» максимально исключена.

Фотореле для уличного освещения: оснащение дополнительными функциями

Оба типа фотореле, как со встроенным, так и выносным датчиком, имеют свои разновидности. Классификация приборов основана в первую очередь на их предназначении и дополнительном функциональном оснащении. Оба типа устройств имеют подвиды.

Фотореле с датчик движения. Такой прибор устанавливают там, где освещение требуется только во время пребывания человека, например, в коридорах, во дворе загородного дома или в гараже. Устройство реагирует на движение и тепло, излучаемое человеческим телом.

Фотореле с датчик движения устанавливают там, где освещение требуется только во время пребывания человека

Фотореле с таймером. Такой вариант применяют, когда освещенность необходима на протяжении определенного времени. Пользователи устройства устанавливают желаемое время, когда оно включается или выключается. Соответственно, прибор оснащается таймером включения и выключения света. Такие датчики особенно актуальны в декоративной подсветке приусадебных участков или зданий.

Астротаймер – это не просто фотореле, а более усовершенствованный прибор, запрограммированный на восход или закат солнца в различных климатических зонах. Достаточно в памяти выбрать определенный часовой пояс. Устройство автоматически будет срабатывать в заданное программой время. Цена фотореле с астротаймером намного выше, но при этом не нужно беспокоиться о месте установки.

Приборы с дополнительными функциями не пользуются популярностью, так как цена фотореле для уличного освещения с вмонтированными датчиками может быть вдвое выше, чем стоимость обычного светореагирующего устройства. Поэтому для обеспечения дополнительных функций совсем не обязательно приобретать дорогостоящее мультифотореле, достаточно купить обычное устройство и дополнительно установить датчики движения или таймеры.

Астротаймер – это более усовершенствованный прибор, запрограммированный на восход или закат солнца

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Уличные светодиодные светильники на столбы: долговечность и эффективность

Виды, технологические особенности устройств, специфика установки. Соотношение цены и качества.

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

Полезный совет! Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами. Однако дешевле в покупке и обслуживании обойдутся два отдельных датчика, например, на свет и движение. Кроме этого, проще будет заменить деталь в одном из двух устройств, чем ремонтировать все фотореле в комплексе.

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

  • черный – фаза;
  • зеленый – ноль;
  • красный – фаза, коммутирующая на источник света.
Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

  1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
  2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
  3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
  4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

  1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
  2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки.

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

Полезный совет! Перед установкой и настройкой прибора рекомендуется тщательно изучить схему подключения освещения, которая прилагается к устройству. В документе четко и наглядно изображены все провода фотореле, а также показано, куда их необходимо подключать.

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Настройка уличного освещения для загородного дома

После того как подключили фотореле, необходимо произвести его настройку, учитывая при этом ряд нюансов. Как уже упоминалось ранее, у фотореле со встроенным фотодатчиком на выходе из корпуса расположены три провода. Их подключение происходит таким образом:

  • красный, отвечающий за электронагрузку, идет непосредственно к фонарю, лампе или прожектору;
После подключения фотореле, необходимо произвести его настройку, учитывая при этом ряд нюансов
  • провод коричневого либо черного цвета подключают к фазе, идущей от щитка;
  • синий проводок соединяют с нолем на корпусе щитка.

Необязательным, но важным моментом в обеспечении безопасности является подключение заземления. С этой целью отдельный провод присоединяют к клемме на корпусе. При этом сечение провода должно быть подобрано в соответствии с мощностью предполагаемой нагрузки фотореле. Схема подключения проводов подскажет, как правильно это сделать.

Настройку устройства производят после его монтажа. Для этого нужно дождаться момента естественной освещенности, когда желательно включение светильников. Регулируют прибор с помощью настройки путем закручивания подстроечного колесика. Крутить нужно до тех пор, пока светильник не включится.

Необходимо отметить, что порядок подключения реле с выносным датчиком немного отличается от подсоединения прибора со встроенным фотоэлементом. Здесь фаза подключается к клемме A1 (L), которая расположена вверху устройства, далее ноль заводится на клемму A2 (N). С выхода, в зависимости от расположения провода, фазу подают на фонари.

На фотореле со встроенным фотодатчиком на выходе из корпуса расположены три провода

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Полезный совет! Чтобы подключить несколько фонарей одновременно, необходимо приобрести специальный контроллер. На это устройство будет поступать сигнал, который управляет освещением.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.

Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.

Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности

Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т. д.

Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.

Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.

Датчик движения для включения света: виды, выбор, схемы

Включать освещение в некоторых помещениях или на улице на весь темный период неразумно. Чтобы свет горел только тогда когда нужно, в цепь питания светильника ставят датчик движения. В «нормальном» состоянии он разрывает цепь питания. При появлении в его зоне действия какого-то движущегося предмета, контакты замыкаются, освещение включается. После того, как объект пропадет из зоны действия, свет выключается. Такой алгоритм работы отлично показал себя в уличном освещении, в освещении подсобных помещений, коридоров, подвалов, подъездов и лестниц. В общем, в тех местах, где люди появляются только периодически. Так что для экономии и удобства лучше поставить датчик движения для включения света.

Содержание статьи

Виды и разновидности

Датчики движения для включения света могут быть разных типов, предназначены для различных условий эксплуатации. В первую очередь надо смотреть где может устанавливаться устройство.

Датчик движения для включения света нужен не только на улице

Уличные датчики движения имеют высокую степень защиты корпуса. Для нормальной эксплуатации на открытом воздухе берут датчики с IP не ниже 55, но лучше — выше. Для установки в доме можно брать IP 22 и выше.

Тип питания

Далее надо учесть, от какого источника питается датчик света. Есть следующие варианты :

  • Проводные датчики с питанием от сети 220 В.
  • Беспроводные, с питанием от батареек или аккумуляторов.

    Датчики движения бывают проводными и беспроводными

Самая многочисленная группа — проводные для подключения к 220 В. Беспроводных меньше, но их тоже достаточно. Они хороши если включать надо освещение, работающее от низковольтных источников тока — аккумуляторных или солнечных батарей, например.

Способ определения наличия движения

Датчик движения для включения света может определять движущиеся объекты используя различные принцип детекции:

  • Инфракрасные датчики движения. Реагируют на тепло, выделяемое телом теплокровных существ. Относятся к пассивным устройствам, так как сам ничего не вырабатывает, только регистрирует излучение. Эти датчики реагируют на движение животных в том числе, так что могут быть ложные срабатывания.
  • Акустические датчики движения (шума). Также относятся к пассивной группе оборудования. Они реагируют на шум, могут включаться от хлопка, звука открываемой двери. Они могут использоваться в подвалах частных домов, где шум возникает только туда кто-нибудь заходит. В других местах применение ограничено.

    Работа инфракрасных датчиков движения основаны на отслеживании тепла, выделяемого человеком

  • Микроволновые датчики движения. Относятся к группе активных устройств. Сами вырабатывают волны в микроволновом диапазоне и отслеживают их возвращение. При наличии движущегося объекта замыкают/размыкают контакты (есть разного типа). Есть чувствительные модели, которые «видят» даже через перегородки или стены. Обычно используются в охранных системах.
  • Ультразвуковые. Принцип действия такой же, как у микроволновых, отличается диапазон излучаемых волн. Этот тип устройств применяют редко, так как на ультразвук могут реагировать животные, да и длительное воздействие на человека (аппараты постоянно генерируют излучение) пользы не принесет.

    Разное исполнение, но цвет, в основном, белый и черный

  • Комбинированные (дуальные). Сочетают несколько способов обнаружения движения. Они более надежные, имеют меньше ложных срабатываний, но и более дорогостоящие.

Чаще всего для включения света на улице или дома используют инфракрасные датчики движения. Они имеют невысокую цену, большой радиус действия, большое количество регулировок, которые помогут настроить его. На лестницах и в длинных коридорах лучше поставить датчик с ультразвуком или микроволновой. Они в состоянии включить освещение даже если вы еще далеко от источника света. В охранных системах рекомендованы к установке микроволновые — они обнаруживают движение даже за перегородками.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

  • Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
    • на потолке;
    • на стене.

      Вид датчика движения по внешнему виду не определишь, можно лишь понять на потолке он устанавливается или на стене

  • Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

  • Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).
  • Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

    Для многих полезной функцией будет защита от срабатывания при появлении животных

  • Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны. Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции.

Где разместить

Установить датчик движения для включения освещения надо правильно — чтобы работал он корректно, придерживайтесь определенных правил:

  • Рядом не должно быть осветительных приборов. Свет мешает корректной работе.
  • Поблизости не должно быть отопительных приборов или кондиционеров. Детекторы движения любого типа реагируют на потоки воздуха.

    С увеличением высоты установки увеличивается зона обнаружения, но снижается чувствительность

  • Не должно быть больших объектов. Они заслоняют обширные зоны.

В больших помещениях устройство лучше устанавливать на потолке. Его радиус обзора должен быть 360°. Если датчик должен включать освещение от любого движения в помещении, его устанавливают по центру, если контролируется только какая-то часть, расстояние выбирается так, чтобы «мертвая зона» бала минимальной.

Датчик движения для включения света: схемы установки

В самом простом случае датчик движения подключается в разрыв фазного провода, который идет на лампу. Если речь идет о темном помещении без окон, такая схема работоспособна и оптимальна.

Схема включения датчика движения для включения света в темном помещении

Если говорить конкретно о подключении проводов, то фаза и ноль заводятся на вход датчика движения (обычно подписаны L для фазы и N для нейтрали). С выхода датчика фаза подается на лампу, а ноль и земля на нее берем со щитка или с ближайшей распределительной коробки.

Если же речь идет об уличном освещении или включении света в помещении с окнами, надо будет или ставить датчик освещенности (фотореле), или устанавливать на линии выключатель. Оба устройства предотвращают включение освещения в светлое время суток. Просто одно (фотореле) работает в автоматическом режиме, а второе включается принудительно человеком.

Схема подключения датчика движения на улице или в помещении с окнами. На месте выключателя может быть фотореле

Ставятся они также в разрыв фазного провода. Только при использовании датчика освещенности, его надо ставить перед реле движения. В таком случае оно будет получать питание только после того как стемнеет  и не будет работать «вхолостую» днем. Так как любой электроприбор рассчитан на определенное количество срабатываний, это продлит срок эксплуатации датчика движения.

Все описанные выше схемы имеют один недостаток: освещение нельзя включить на длительное время. Если вам надо вечером проводить какие-то работы на лестнице, вам придется все время двигаться, иначе периодически свет будет отключаться.

Схема подключения датчика движения с возможностью длительного включения освещения (в обход датчика)

Для возможности длительного включения освещения, параллельно с детектором устанавливается выключатель. Пока он выключен, датчик в работе, свет включается когда он срабатывает. Если вам надо включить лампу на длительный период, щелкаете выключателем. Лампа горит все время, пока выключатель снова не будет переведен в положение «выключено».

Регулировка (настройка)

После монтажа, датчик движения для включения света необходимо настроить. Для настройки почти всех параметров на корпусе есть небольшие поворотные регуляторы. Их можно поворачивать, вставив в прорезь ноготь, но лучше использовать маленькую отвертку. Опишем регулировку датчика движения типа ДД со встроенным датчиком освещенности, так как они чаще всего ставятся в частных домах для автоматизации уличного освещения.

Угол наклона

Для тех датчиков, которые крепятся на стенах, сначала надо выставить угол наклона. Они закреплены на поворотных кронштейнах, при помощи которых и изменяется их положение. Его надо выбрать так, чтобы контролируемая область была самой большой. Точные рекомендации дать не получится, так как зависит это от угла вертикального обзора модели и от того, на какой высоте вы его повесили.

Регулировка датчика движения начинается с выбора угла наклона

Оптимальная высота установки датчика движения — около 2.4 метра. В этом случае даже те модели, которые могут охватывать всего 15-20° по вертикали контролируют достаточное пространство.  Настройка угла наклона — это очень приблизительное название того, чем вам придется заниматься. Будете понемногу менять угол наклона, проверять, как срабатывает в таком положении датчик с разных возможных точек входа. Несложно, но муторно.

Чувствительность

На корпусе эта регулировка подписана SEN (от английского sensitive — чувствительность). Положение можно менять от минимального (min/low) до максимального (max/hight).

В основном, регулировки выглядят так

Это — одна из самых сложных настроек, так как от нее зависит будет ли срабатывать датчик на мелких животных (кошек и собак). Если собака большая, избежать ложных срабатываний не удастся. Со средними и мелкими животными это вполне возможно. Порядок настройки такой: выставляете на минимум, проверяете, как срабатывает на вас и на обитателей меньшего роста. Если необходимо, понемногу чувствительность увеличиваете.

Время задержки

У разных моделей диапазон задержки выключения разный — от 3 секунд до 15 минут. Вставлять его надо все также — поворотом регулировочного колеса. Подписано обычно Time (в переводе с английского «время»).

Время свечения или время задержки — выбираете как вам больше нравится

Тут все относительно легко — зная минимум и максимум вашей модели, примерно выбираете положение. После включения фонаря замираете и засекаете время, по истечении которого он отключится. Далее меняете положение регулятора в нужную сторону.

Уровень освещенности

Эта регулировка относится к фотореле, которое, как мы договорились, встроено в наш датчик движения для включения света. Если встроенного фотореле нет, ее просто не будет. Эта регулировка подписывается LUX, крайние положения подписаны min и max.

Находится они могут на лицевой или тыльной стороне корпуса

При подключении регулятор выставляете в максимальное положение. А вечером, при том уровне освещенности, когда вы считаете должен уже включаться свет, поворачиваете регулятор медленно к положению min до тез пор, пока лампа/фонарь включатся.

Вот теперь можно считать, что реле движения настроено.

Датчик света для уличного освещения обеспечит удобство, экономичность

Грамотно настроенная система уличного освещения на загородном участке система максимальный комфорт, безопасность. Однако управление светильниками может создавать сложность. Несвоевременно включенные фонари вызывают неудобства. Не отключенный уличный фонарь напрасно расходует энергию. Датчик света для уличного освещения исключает все проблемы. Его установка позволяет не заботиться о включении и выключении светильников, создать на участке комфорт, не расходуя электроэнергию напрасно.

Конструкция датчиков, механизм их работы

Пользователи и даже специалисты по-разному называют эти приборы: фотодатчики, фотореле, фотоэлементы, светоконтролирующие выключатели. Но устройство устройства от этого не меняется. Датчик обеспечивает автоматическое включение светильника при снижении естественного света, его отключение при повышении показателя.


В основе принципа работы прибора положена способность некоторых материалов проверить свою устойчивость под воздействием солнечных фотонов.Реле день ночь оснащаются фототранзисторами, фотодиодами или фоторезисторами.

Попадание на прибор солнечных лучей вызывает изменение параметров элемента, прекращается подача тока к фонарю, свет отключается. Снижение интенсивности фотонов при наступлении сумерек приводит к обратным изменениям в фотоэлементе, контакты соединяются, обеспечивается электропитание светильника, включается свет.

Основные категории выбора датчиков

Производители датчики света для уличного освещения в обширном ассортименте.Для того, чтобы приборы безупречно справлялись со своим предназначением в течение нескольких лет, выбирать их нужно внимательно. Нужно учитывать следующие параметры:

  • величина напряжения;
  • выходная мощность;
  • степень защиты;
  • диапазон рабочего режима.

Уличные фонари могут работать с напряжением 12 или 220В. Датчик должен быть источником света по этому параметру.

Датчики могут обслуживать один или несколько светильников. Следует при выборе устройств ориентироваться на мощность источников света. Причемательно желательно приобретать модели, в который выходной показатель выше необходимого. Это позволит избежать сбоев в работе датчиков.

Все электротехнические приборы имеют определенную степень защиты. Датчик времени будет работать на открытом воздухе, он будет испытывать на себе весь комплекс климатических воздействий.Показатель класса защиты IP в таких устройствах должен быть не ниже 44. У приборов с высокой степенью защиты имеется герметичный, прочный корпус, не позволяющий влаге проникать к рабочим элементам.

Уличный датчик рассчитан на определенный температурный режим функционирования. Этот показатель выбирается с учетом климатических условий региона. Как и в случае с выходной мощностью, следует выбирать устройство более широкого диапазона диапазона, чтобы избежать проблем в случае непредвиденных сюрпризов погоды.

Дополнительные возможности приборов

Выбирая датчик освещения, стоит обратить внимание на дополнительные возможности этих приборов. В ассортименте некоторых производителей есть модели, оснащенные регулировкой чувствительности. Пользователь может по своему усмотрению наблюдателя этот показатель. Диапазон пределов может быть различным от 10 до 100 Лк, от 2 до 100 Лк и др.

Наличие регулировки позволяет оптимально настроить работу прибора.К примеру, в зимнее время года снежный покров соответствует естественный свет. При повышенной чувствительности этот эффект будет воспринят датчиком как наступление рассвета, освещение отключится ночью.


Есть в этих приборах еще один важный параметр. Датчики отличаются длительностью времени срабатывания. Устройство с коротким периодом может создать неудобства. Например, светильник может отключиться в ночное время при случайном попадании на реле света от автомобильных фар.Этого не произойдет, если датчик света для уличного освещения оснащен опцией задержки срабатывания.

Правила грамотной установки прибора

Качественная работа устройства, безупречность выполнения функций во многом зависит от правильности его размещения. При этом учитываются условия, необходимые для функционирования датчика:

  • прибор должен располагаться в зоне, открытой для солнечного света;
  • свет от ламп, окон дома, фонарей не должен попадать на датчик;
  • желательно установить устройство в месте, на которое не попадает свет автомобильных фар;
  • прибор должен находиться в доступном месте, что позволит ему регулярно находиться в доступном месте, снег.

Грамотно выбрать место для монтажа устройства порой бывает непросто. Возможно, придется несколько раз изменить его местоположение, прежде чем найдется другой вариант.

Нередко пользователи фиксируют датчики на столбе фонаря. Это обязательно вызовет неудобства в регулярном уходе за соблюдением. Практика показывает, что оптимальным является монтаж реле в удобном месте, пример, на стене дома.Обеспечить автоматическую работу светильника поможет кабель питания.

Электрическая схема монтажа датчика света

К прибору подключается нулевой провод и фаза. Нулевой кабель проводится с шины, автомата, подключается к реле и источнику света. Фаза присоединяется к светильнику на выходе. Места соединений должны быть надежно защищены от климатических воздействий. Обеспечить такие условия поможет специальная распределительная коробка.

Источники света с высокой мощностью оборудуются дросселями.В таком случае желательно оснастить схему контактором. Особенность этого устройства заключается в способности положительно воспринимать пусковые токи, что позволяет учитывать работоспособность в условиях частых включений и выключений.

На загородном участке есть зоны, в которых постоянное освещение не требуется. В светильниках, используемых в таких местах, целесообразно установить датчик движения. Он обеспечит включение только света при попадании в зону человека.Этот прибор монтируется после светочувствительного реле. Это обеспечивает срабатывание датчика движения только с наступлением сумерек.

В упрощенных программах для пользователей, решивших самостоятельно заняться подключением, производители оснащают датчики света для уличного освещения проводами разного цвета. Синий для «0», коричневый или черный предназначен для входа фазы, красный подключается к источнику света. Пользователям, которые никогда не занимались электропроводкой, стоит обратиться к специалисту.

Настройка оптимальной работы устройства

После монтажа, подключения прибора следует заняться его настройкой. Регулятор предела срабатывания на нижней плоскости кожуха. Он имеет вид диска из пластика. Настройка осуществляется вращением, стрелочки на корпусе показывают направление поворота диска для снижения и повышения чувствительности.


Установка нужного показателя выполнения при наступлении сумерек.Днем регулирующий диск устанавливает на точку минимальной чувствительности. Как только интенсивность солнечного света снизится до показателей, при которых требуется искусственное освещение, нужно медленно вращать диск до включения фонаря. Теперь датчик света для уличного освещения будет автоматически включаться светильник при наступлении сумерек.

Астрономические таймеры

Обеспечивать удобное управление светильниками, экономичную работу систем и другие приборы.Автоматическим включением и выключением света управляет астрономический таймер. Но его устройство, принцип работы отличается от конструкции, работы реле. Датчик для уличного освещения реагирует на интенсивность света. Астрономический таймер учитывает временные периоды.

В приборе заложены данные о наступлении сумерек, рассвета в различных поясах в сезоны и дни. После, астротаймера в нем устанавливаются координаты установки GPS устройства подключения, а также текущее время, дата. Устройство начинает работать по заложенной программе, автоматически, выключает компьютерный свет, согласно условиям климатического региона.

У этого прибора есть достоинства:

  • в отличие от датчиков света, таймер исключает ложное срабатывание, свет включается, независимо от капризов погоды;
  • место монтажа не ограничено, так как устройство не требуется воздействие естественного света;
  • есть возможность отрегулировать часы включения выключения света, в разных моделях изменение показателей в диапазоне 2-4 часов.

Удобство астрономических таймеров неоспоримо. Но стоимость таких приборов высокая, что не имеет стоимости. Датчик света для уличного освещения будет скорее всего, главным регулятором работы светильников.

Каталог нашего интернет магазина в большом ассортименте предлагает фотореле для уличных фонарей. У вас есть возможность приобрести качественные, надежные приборы от ведущих мировых производителей с учетом специфики системы.Они обеспечат экономичное, комфортное освещение на участке, исключат любые неудобства в пользовании. Умеренная стоимость датчиков света обеспечивает доступность для каждого потребителя.

Датчики освещения. Виды и устройство. Работа и применение

В настоящее время для включения внешнего освещения чаще всего используют датчики. Они дают возможность экономить на потреблении электроэнергии, а также автоматизируют подключение освещения при наступлении темного времени суток.

007 Сумеречный датчик (датчик освещенности) является входящим в систему автоматического управления приборами освещения, в зависимости от степени освещенности пространства. Он подключает и отключает свет в автоматическом режиме, чаще всего снаружи помещений: витрин магазинов, освещение автомобильных дорог, тротуаров, въездов в гаражи, подъезды домов.

Стоимость датчиков невысокая, поэтому быстро окупаются. Рассмотрим более детально их устройство, принцип работы и другие особенности, связанные с применением таких датчиков.

Устройство и принцип действия

Перед тем как выбирать датчики освещения, необходимо разобраться с их соблюдением и принципом работы. Все они изготовлены на основе фотодиода, фоторезистора или фототранзистора. В обоих случаях принципиальная схема работы одна и та же.

Датчики уличного освещения для нормального функционирования должны подключаться к электрической бытовой сети. На клеммы датчика должны подходить фазный и нулевой проводники.В датчике имеется также третий вывод, подающий сигнал на линию освещения, который будет рассмотрен позже в разделе «подключение».

Датчик подключен к усилителю сигнала, который соединен с силовым реле, подающим питание на приборы освещения.

В зависимости от освещенности изменяется сопротивление чувствительного элемента. Чем меньше освещенность, тем больше его сопротивление. При достижении заданной величины напряжения датчик выдает сигнал на усилитель, который приводит в действие реле.Это реле замыкает цепь приборов освещения. Вследствие этого на них подается питание, и включается свет.

При наступлении светлого времени суток уровень освещенности повышается. В результате датчик размыкает контакты реле, которое выключает питание приборов освещения, и свет выключается.

Разновидности и выбор

По мощности до:
  • 1 кВт.
  • 2 кВт.
  • 3 кВт.
По типу установки:
  • Для установки в электрощит на дин-рейку.
  • Внешние, накладные (на стену).
  • С выносным чувствительным элементом.
  • Для уличной установки.
  • Для монтажа внутри помещений.
По типу нагрузки:
  • Для энергосберегающих ламп.
  • Для ламп накаливания.
По методу управления:
  • Программируемые.
  • С функция энергосбережения в ночное время.
  • С принудительным отключением.
  • Автоматические.

Сначала необходимо выбрать эксплуатационное напряжение и степень защиты. Это означает защиту датчика от попадания посторонних предметов размером больше 1 мм, что означает защиту от попадания посторонних предметов размером больше 1 мм.

Далее следует обратить внимание на режим эксплуатации по температуре. Нужно выбирать модели, которые могут работать при температуре в вашем регионе.

Мощность устройства также играет большую роль.Лучше выбрать датчики освещения с запасом по мощности.

Некоторые модели оснащены регулятором порога срабатывания. То есть, настраивается чувствительность датчика. Например, при выпадении снега лучше снизить чувствительность, так как снег отражает свет, который может повлиять на срабатывание датчика. Пределы чувствительности также бывают разными.

Время задержки включения датчика также может регулироваться. Такая регулировка необходима для защиты от ложных срабатываний. Например, в темное время на чувствительный элемент может на короткое время попасть свет от случайного источника (фар автомобиля). При малом времени задержки датчик сработает и свет выключается. Если задержка достаточная, то датчик не сработает, свет будет продолжать гореть.

Место установки

При проектировании системы автоматического освещения большое значение имеет правильное расположение датчика освещения, для его корректной работы.

При выборе места монтажа датчика следует учесть следующие факторы:
  • Высота установки не должна быть слишком высокой, так как датчик периодически обслуживать: очищать от пыли и загрязнений, протирать.
  • Место установки должно исключать попадание на датчик света фар автомобилей.
  • Приборы освещения должны быть удалены как можно дальше.
  • Необходимо обеспечить беспрепятственное попадание света солнца на датчик, для его правильного срабатывания.

Иногда датчики освещения в виде эксперимента располагать в разных местах, чтобы добиться его правильной работы.

Схемы подключения

Датчики освещения фирм изготовителей трех выводми.Они имеют цвета: красный, синий и черный. Из них:

  • На черный провод подключается фаза.
  • К синему проводу подключают нулевой проводник.
  • Красный провод отходит на подачу питания на освещение.

Чаще всего все схемы изображают с соблюдением этих цветов.

Датчики освещения подключаются по схеме. На вход датчика поступают фаза и ноль, выходит провод фазы на приборы освещения. Нулевой проводник на освещение подключают от шины сети.

Согласно правилам, провода нужно соединять в монтажных коробках. Сегодня не проблема купить любой вид коробки. При уличном режимеже лучше приобрести защищенную от влаги модель. Ее устанавливают в доступном месте. Датчик подключается по приведенной схеме.

Если установлен датчик для подключения мощного фонаря, имеющего дроссели, то в схему необходимо добавить магнитный пускатель, который функционирует при частом пользовании при выключении и включении освещения. Он рассчитан на прохождение пусковых значений тока.

Если освещение необходимо только при наличии людей, то в схему датчик движения. По такой схеме датчик движения сработает только в темноте.

Настройка чувствительности датчика

После монтажа датчика необходимо настроить его чувствительность. Чтобы отрегулировать границы срабатывания, внизу корпуса должен находиться регулятор. Вращая его, можно настроить настройку чувствительности.

На корпусе датчика имеются изображения стрелок, обозначающие направление уменьшения или повышения чувствительности датчика.

При первой настройке лучше выставить минимальную чувствительность. При возбужденном снижении освещения на улице, когда по вашему мнению, должен уже включаться свет, производите подстройку, плавно поворачивая регулятор, пока свет не включится. На этом настройка закончена.

Достоинства
  • Автоматическое включение и ручная регулировка экономят электроэнергию.
  • Увеличение уровня безопасности, так как работа освещения в автоматическом режиме отпугивает злоумышленников.
  • Оснащение многих моделей дополнительными функциями в виде таймеров и других функций.
  • Простая схема установки и подключения без привлечения квалифицированных специалистов.

Серьезных недостатков такие устройства не имеют, кроме расходов на их приобретение.

Похожие темы:

Уличные датчики света для включения наружного освещения: блок B.НАПРИМЕР. об освещенности

Особенности уличных датчиков
Где установить датчик?
Уличные датчики освещенности B.E.G.

В автоматизированных системах наружного освещения используются разные способы управления приборами. Иногда для этого применяются таймеры, которые программируются с учетом продолжительности дня и ночи. Однако их настройки необходимо регулярно корректировать и подстраивать под погоду. В качестве альтернативы можно использовать датчики, которые реагируют на фактический уровень освещенности.

Сенсоры устанавливают на придомовой территории, рядом с тротуарами и пешеходными дорожками, на фасадах зданий и любыми другими объектами. Датчик подает сигнал на включение, когда уровень освещенности падает ниже заданного значения. Такой принцип действия позволяет автоматически регулировать систему с учетом короткого зимнего и длительного летнего дня, пасмурной и солнечной погоды. Свет автоматически отключается утром, что обеспечивает экономию электроэнергии.

Особенности уличных датчиков

Сенсоры, которые будут объявить «открытым небом», должны быть устойчивыми к попаданию влаги и грязи.Поэтому уличные датчики света обладают уровнем защиты не менее IP 44. В ассортименте B.E.G. Модели представлены класса IP 54. Это значит, что они защищены от пыли и попадания брызг воды.

Еще один важный показатель - температурный режим эксплуатации устройства. Для всех датчиков освещенности B.E.G. он составляет от -25 до +50 ° С, поэтому их можно использовать на улице как летом, так и зимой. Кроме того, при выборе стоит обратить внимание и на другие характеристики сенсора:

  • тип установки - выпускаются модели и решения для монтажа на DIN-рейку;
  • диапазон регулирования - обозначает минимальный и максимальный порог срабатывания датчика;
  • коммутационная способность - задает максимальную мощность осветительных приборов, которые можно подключить к сенсору.

Где установить датчик?

Место монтажа сенсора определяется при проектировании системы автоматизированного управления светом. От того, насколько правильно оно выбрано, во многом зависит эффективность работы оборудования. При проектировании учитывать следующие факторы:

  • выбирайте место установки таким образом, чтобы на сенсор не попадал свет от автомобильных фар и других посторонних источников света;
  • не размещайте датчик слишком высоко - так с него будет неудобно удаление загрязнения;
  • позаботьтесь о том, чтобы естественный свет беспрепятственно попадал на сенсор.

Уличные датчики освещенности B.E.G.

В нашем каталоге надежные и функциональные модели, которые помогают экономить электроэнергию и обеспечат комфорт. Прочный корпус защищен от пыли, влаги и механических повреждений, не выцветает на солнце. Все датчики имеют гибкие регулировки, позволяющие подстраивать их под индивидуальные потребности. Для управления их работой можно использовать удобные фирменные пульты ДУ.

комментарии от HyperComments

Датчики освещенности для включения света на улице

Уличные датчики освещенности

Компания B.НАПРИМЕР. предлагает автоматические датчики освещения, предназначенные для установки на улице. Все устройства имеют класс защиты IP54, являются пыле- и влагозащищенными, устойчивыми к воздействию водяных брызг. Благодаря этому сенсоры для включения света могут монтироваться на улице (под навесом), во входных диаграммах, на фасадах и т. п.

Преимущества наружных датчиков освещенности от B.E.G.

Точность программирования. Настройка осуществляется как через поворотные регуляторы, так и удаленно, через ПДУ.Текущий уровень освещенности указывается при нажатии кнопки.

Удобная установка. Ряд уличных датчиков освещенности электронным модулем для монтажа на DIN-рейку. Это позволяет осуществлять регулировку через распределительный шкаф.

Наличие режимов энергосбережения. Встроенный таймер позволяет программировать периоды, в течение которых можно снизить уровень освещения, например в ночные часы, в выходные или праздничные дни. Установка такой программы поможет сократить затраты на электричество.

Надежность. Все уличные датчики B.E.G. помещены в прочный корпус из поликарбоната, устойчивый к воздействию УФ-лучей. Рабочие характеристики сохраняются при температуре от -25 до +50 оС.

Универсальность. Датчики рассчитаны на установку с энергосберегающими и люминесцентными лампами, а также с лампами накаливания.

Для продукции B.E.G. Свяжитесь с официальными дилерами компании в ближайшем к Вам город. Список городов Вы можете найти в разделе «Где купить».

Обращаем внимание: мы также занимаемся разработкой систем автоматизированного освещения для объектов любой сложности - от загородных коттеджей до административных зданий.

Датчик движения для включения света: виды, выбор, схемы

Включать освещение в некоторых помещениях или на улице на весь темный период неразумно. Чтобы свет горел только тогда когда нужно, в цепь питания светильника ставят датчик движения. В «нормальном» состоянии он разрывает цепь питания.При появлении в его зоне действия какого-то движущегося предмета, замыкаются, освещение включается. После того, как объект пропадет из зоны действия, свет выключается. Такой алгоритм работы отлично показал себя в уличном освещении, в освещении подсобных помещений, кори, подвалов, подъездов и лестниц. В общем, в тех местах, где люди появляются только периодически. Так что для экономии и удобства лучше поставить датчик движения для включения света.

Содержание статьи

Виды и разновидности

Датчики движения для включения света могут быть разных типов, предназначены для различных условий эксплуатации.В первую очередь надо смотреть где может устанавливаться устройство.

Датчик движения для включения света нужен не только на улице

Уличные датчики имеют высокую степень защиты. Для нормальной эксплуатации на открытом воздухе берут датчики с IP не ниже 55, но лучше - выше. Для установки в доме можно брать IP 22 и выше.

Тип питания

Далее надо учесть, от какого источника питается датчик света. Есть следующие варианты:

  • Проводные датчики с питанием от сети 220 В.
  • Беспроводные, с питанием от батареек или аккумуляторов.

    Датчики движения бывают проводными и беспроводными

Самая многочисленная группа - проводные для подключения к 220 В. Беспроводных меньше, но их тоже достаточно. Они хороши если включенное освещение, работающее от низковольтных источников тока - аккумуляторных или солнечных батарей, например.

Способ определения наличия движения

Датчик движения для включения света может определять движущиеся объекты, используя различные принципы детекции:

  • Инфракрасные датчики движения.Реагируют на тепло, выделяемое телом теплокровных существ. Относятся к пассивным устройствам, так как сам ничего не вырабатывает, только регистрирует излучение. Эти датчики реагируют на движение животных в том числе, так что могут быть ложные срабатывания.
  • Акустические датчики движения (шума). Также пассив к пассивной группе оборудования. Они реагируют на шум, могут включаться от хлопка, звука открываемой двери. Они могут в подвалах частных домов, где возникает шум только туда кто-нибудь заходит.В других местах применения ограничено.

    Работа инфракрасных датчиков движения основаны на отслеживании тепла, низкого уровня человеком

  • Микроволновые датчики движения. Относятся к группе активных устройств. Сами вырабатывают волны в микроволновом диапазоне и отслеживают их возвращение. При наличии движущегося объекта замыкают / размыкают контакты (есть разного типа). Есть чувствительные модели, которые «видят» даже через перегородки или стены. Обычно используются в охранных системах.
  • Ультразвуковые. Принцип действия такой же, как у микроволновых, отличается диапазон излучаемых волн. Этот тип устройств применяется редко, так как ультразвук может реагировать на животных, да и длительное воздействие на человека (аппараты постоянно генерируют излучение) пользы не использует.

    Разное исполнение, но цвет, в основном, белый и черный

  • Комбинированные (дуальные). Сочетают несколько способов обнаружения движения. Они более надежные, имеют меньше ложных срабатываний, но и более дорогостоящие.

Чаще всего для включения света на улице или дома используют инфракрасные датчики движения. Они имеют невысокую цену, большой радиус действия, большое количество регулировок, которые помогут настроить его. На лестницах и в длинных коридорах лучше поставить датчик с ультразвуком или разведку. Они в состоянии включить освещение даже если вы еще далеко от источника света. В охранных рекомендованы к установке микроволновые - они обнаруживают движение даже за перегородками.

Технические характеристики

После того, как определились с тем, какой датчик движения для света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости - от 90 ° до 360 °.Если к объекту могут подходить в любом направлении, ставят датчики с радиусом 180-360 ° - в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180 °, если на столбе - уже нужно 360 °. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и необходимой зоны обнаружения выбирают радиусом обзора

.

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика.Если в помещение входить с двух-трех сторон, модель должна уметь видеть, как минимум, на 180 °, а лучше - во все стороны. Чем шире »охват», лучше, но стоимость широкоугольных моделей значительно выше, так что стоимость исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20 °, но есть модели, которые могут охватывать до 180 °. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная.В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных».Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

датчик движения для включения света рассчитан на подключение к определенной нагрузке - он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, устройство которое будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, использовать не лампы накаливания, а более экономичные - газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

  • Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
    • на потолке;
    • на стене.

      Вид датчика движения по внешнему виду не определишь, можно лишь понять на потолке он устанавливается или на стене

  • Встраиваемые модели для скрытой установки.Миниатюрные модели, которые могут устанавливаться в углубление в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных систем. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

  • Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, просвет в светлое время суток нет необходимости - освещенность достаточная. В этом случае либо в цепи встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).
  • Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет.Зато с кошками и мелкими собаками она работает неплохо.

    Защита от срабатывания при появлении животных

  • Задержка отключения света. Есть устройства, которые выключают свет сразу после того, как объект покидает из зоны действия. В большинстве случаев это неудобно: свет еще нужен. Потому что модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны.Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции.

Где ссылка

Установить датчик движения для включения освещения надо правильно - чтобы он корректно работал.

  • Рядом не должно быть осветительных приборов. Свет мешает корректной работе.
  • Побережье не должно быть отопительных приборов или кондиционеров. Детекторы движения любого типа реагируют на потоки воздуха.

    С помощью установки установки зоны обнаружения, но снижается чувствительность

  • Не должно быть больших объектов. Они заслоняют обширные зоны.

В больших помещениях устройство лучше установить на потолке. Его радиус обзора должен быть 360 °. Если датчик должен включать освещение от любого движения в помещении, его устанавливаетют по центру, если контролируется только-то часть, выбирается так, чтобы «мертвая зона» бала минимальной.

Датчик движения для включения света: схемы установки

В самом простом случае датчик движения подключается в разрыв фазного провода, который идет на лампу. Если речь идет о темном помещении без окон, такая схема работоспособна и оптимальна.

Схема включения датчика движения для включения света в темном помещении

Если конкретно о подключении проводов, то фаза и ноль заводятся на входе датчика движения (обычно подписаны L для фазы и N для нейтрали).С выхода датчика фаза подается на лампу, а ноль и земля на нее берем со щитка или с ближайшей распределительной коробки.

Если же речь идет об уличном освещении или включении света в помещении с окнами, надо будет или поставить датчик освещенности (фотореле), или установить на линии выключатель. Оба устройства предотвращают включение освещения в светлое время суток. Просто одно (фотореле) работает в автоматическом режиме, а второе включается принудительно человеком.

Схема подключения датчика движения на улице или в помещении с окнами.На месте выключателя может быть фотореле

Ставятся они также в разрыв фазного провода. Только при использовании датчика освещенности, его надо ставить перед реле движения. В таком случае оно будет получать питание только после того, как стемнеет и не будет работать «вхолостую» днем. Так как любой электроприбор рассчитан на определенное количество срабатываний, это продлит срок эксплуатации датчика движения.

Все описанные выше один недостаток: освещение нельзя включить на длительное время.Если вам надо вечером проводить какие-то работы на лестнице, вам придется все время двигаться, иначе свет будет отключаться.

Схема подключения датчика движения с использованием длительного включения освещения (в обход датчика)

Для длительного включения освещения, параллельного включения выключателя. Пока он выключен, датчик в работе, свет включается когда он срабатывает. Если вам надо включить лампу на длительный период, щелкаете выключателем.Лампа горит все время, пока выключатель снова не будет переведен в положение «выключено».

Регулировка (настройка)

После монтажа, датчик движения для включения света необходимо настроить. Для настройки почти всех параметров на корпусе есть небольшие поворотные регуляторы. Их можно поворачивать, вставив в прорезь ноготь, но лучше использовать маленькую отвертку. Опишем регулировку датчика типа ДД со встроенным датчиком освещенности, как они чаще всего ставятся в частных домах для уличного освещения.

Угол наклона

Для тех датчиков, которые крепятся на стенах, сначала надо выставить угол наклона. Они закреплены на поворотных кронштейнах, при помощи которых изменяется их положение. Его надо выбрать так, чтобы контролируемая область была самой большой. Точные рекомендации не дать получится, так как это зависит от угла вертикального обзора модели и от того, на какой высоте вы его повесили.

Регулировка датчика движения начинается с выбора угла наклона

Оптимальная высота установки датчика движения - около 2.4 метра. В этом случае даже те модели, которые могут охватывать всего 15-20 ° по вертикали, контролируют достаточное пространство. Настройка угла наклона - это очень приблизительное название того, чем вам придется заниматься. Будете понемногу менять угол наклона, проверять, как срабатывает в таком положении датчик с разных точек входа. Несложно, но муторно.

Чувствительность

На корпусе эта регулировка подписана SEN (от английского чувствительности - чувствительность). Положение можно менять от минимального (min / low) до максимального (max / hight).

В основном, регулировки выглядят так

Это - одна из самых сложных настроек, так как она зависит от нее будет ли срабатывать датчик на мелких животных (кошек и собак). Если собака большая, избежать ложных срабатываний не удастся. Со средними и мелкими животными это вполне возможно. Порядок настройки такой: выставляете на минимум, проверяете, как срабатывает на вас и на животных меньшего роста. Если необходимо, понемногу чувствительность увеличиваете.

Время задержки

У разных моделей задержки выключения разный - от 3 секунд до 15 минут.Вставлять его надо все также - поворотом регулировочного колеса. Подписано обычно Time (в переводе с английского «время»).

Время свечения или время задержки - выбирайте как вам больше нравится

Тут все относительно легко - зная минимум и максимум вашей модели, примерно выбираете положение. После включения фонаря замираете и засекаете время, по истечении которого он отключится. Далее меняете положение регулятора в нужную сторону.

Уровень освещенности

Эта регулировка относится к фотореле, которое, как мы договорились, встроено в наш датчик движения для включения света.Если встроенного фотореле нет, ее просто не будет. Эта регулировка подписывается LUX, крайние положения подписаны min и max.

Находится они на лицевой или тыльной стороне корпуса

При подключении регулятора выставьте в максимальном положении. А вечером, при том уровне освещенности, когда вы должны включить свет, поворачиваете регулятор медленно к положению мин до тез пор, пока лампа / фонарьатся.

Вот теперь можно считать, что реле движения настроено.

Датчики движения уличные для включения света

Сортировать по:
  • По умолчанию
  • цена
  • по наличию
Сортировать по:
  • По умолчанию
  • цена
  • по наличию

Несколько слов обных датчиков движения

В настоящее время инфракрасую актуальность приобрёл вопрос максимальной экономии любых энергоресурсов.Постоянный рост цен на электроэнергию вынуждает использовать как можно больше устройств, принцип действия которых основан на использовании технологий энергосбережения. Потребление электрической энергии можно сократить повседневно, используя в быту и на работе, инфракрасные датчики движения .

На основе датчиков движения изготавливаются устройства, которые предназначены для использования в определенных условиях пространства, замыкают силовую цепь и происходит включение освещения, кондиционирования или вентиляции.Таким образом, все электрические приборы начинают работать только тогда, когда это необходимо и не происходит ненужного расхода электроэнергии. В случае сложившейся необходимости инфракрасные датчики движения можно применять и в условиях помещений, и на открытых пространствах.

Принцип, по которому работает датчик удивительно прост и основан на постоянном контроле за любым изменением инфракрасного излучения в контролируемом секторе пространства.Любое увеличение температуры в области наблюдения за 5 градусами. Если такое произошло, то сигнал при помощи линзы происходит подача сигнала на фотоэлемент, приводящий в действие устройство, которое и замкнётую электрическую цепь.

Если инфракрасные датчики движения в порядке 9032 разместите в контролируемом режиме в шахматном, то малейшее перемещение человека в нём приведёт к срабатыванию устройства и произойдет включение, вентиляции или всего одновременно.Период срабатывания датчиков можно отрегулировать под конкретную ситуацию.

Перед тем, как приобрести инфракрасный датчик движения , необходимо как можно более точно определиться с некоторыми требованиями.

Во-первых , нужно точно знать где будет датчик движения . Это может быть помещение, открытое пространство с навесом или без него. Во всех этих случаях устройство имеет различную степень защиты от атмосферных осадков, а также разный способ защиты.

Во-вторых , необходимо точно установить суммарную мощность устройства, которое необходимо коммутировать. Ведь от датчика движения может включаться и одна энергосберегающая лампа, и система освещения огромного пространства совместно с его вентилированием. Поэтому датчики, которые можно увидеть в продаже изготовлены, в зависимости от их моделей, для работы системы коммутации с суммарной потребляемой мощностью от 200 Вт до нескольких десятков кВт. Разные модели датчиков будут иметь совершенно разные размеры и способы их монтажа.

Приобретая инфракрасный датчик движения следует помнить, что у него имеется возможность настроить время его срабатывания на включение и на выключение. Эта функция очень актуальна для очень больших помещений и длинных коридоров. В таких случаях время срабатывания датчика настраивается таким образом, чтобы человек успел дойти от срабатывания одного устройства до другого.

Перед тем как приобрести инфракрасный датчик движения необходимо изучить конфигурацию его срабатывания.Здесь следует учесть, что любой объект или конструкцию, например, карниз, бра или подвесной светильник, находящиеся в границах сектора срабатывания датчика движения, способны уменьшать его радиус.

Необходимо знать, что современные датчики движения имеют угол обзора 180 и 360 градусов, в зависимости от модели. Монтаж датчиков угла обзора в 180 градусов устанавливается на стены и следят за входом в помещение, а датчики с углом обзора в 360 градусов крепятся к потолку и реагируют на присутствие в помещении.

Таким образом, представление об датчике движения и особенностях его тех или других моделей, можно с его помощью создать систему автоматического включения и выключения электроприборов, которая поможет сократить ненужные расходы на электроэнергию.

Детекторная продукция движения - детекторы или датчики

Все больше в лексикон россиян входит в понятие "умный" дом. На основе самых современных инженерных систем и их создается такое технологическое пространство в квартире, офисе и пр.), которое обеспечивает автоматическое функционирование контроля доступа, освещения, наблюдения, сигнализации и диспетчерского управления.

Одним из важнейших элементов создания подобной системы является детекторная продукция - детектор движения , где обнаружение объектов происходит за счет высокоточного приема инфракрасного излучения от объекта, движущегося со скоростью 0,6–1,5 м / с.

Важно отметить, что предлагаемые устройства изготовлены на основе новейшей SMD - технологии, которую сегодня специалисты ласково называют "SMT-Art" ("искусство технологии сборки").Это - высокоточный автоматизированный монтаж деталей с 5 - кратной проверкой качества изделий еще в ходе производства. Данная технология увеличивает производительность и снижает затратный механизм. Последнее обстоятельство прямым образом отражается на формировании цены, ее вполне доступной покупателю. Помимо этого, доступность детекторной продукции для российского потребителя определяется тем, что заданные требования к изделиям соответствуют отечественным климатическим и техническим условиям эксплуатации:

температурный режим - от -20 ° С до + 40 ° С;

относительная влажность воздуха -

Вся продукция является энергосберегающей.

Потребляемая мощность: 0,1 Вт - в ждущем режиме; 0,45 Вт - в рабочем режиме.

Производители электрооборудования
Нажмите на логотип производителя, чтобы посмотреть все его товары в этом разделе.

Фотореле, датчик включения уличного освещения 220В

Фотореле, датчик включения уличного освещения 220В используется для включения / выключения, в зависимости от степени внешней освещенности, разного рода электрических, установок.Номинально используется для включения / выключения осветительных приборов. Может работать в системах освещения витрин магазинов, фасадов, охраняемых территорий и пр.
Для использования фотореле, датчика включения уличного освещения 220В нужно подключить красный и черный проводники устройства к источнику питания 220 В переменного тока (например, бытовая розетка), а белый и черный проводники к коммутируемому устройству. Для закрепления на фасада или другой вертикальной поверхности на корпусе датчика есть подвесное ушко.Для защиты датчика от воздействий внешней среды схема датчика помещена в пластиковый просветляющийся корпус.
Фотореле, датчик включения уличного освещения 220В управляет микросхемой таймером NE555N. Датчик задержку включения и выключения для исключения ложных срабатываний при кратковременном изменении уровня освещённости (например, от фар автомобиля).
Фотореле, датчик включения уличного освещения 220В имеет три проводника для подключения питания и коммутируемого устройства.Красный проводник (напряжение питания), белый проводник (сигнал на коммутируемое устройство), черный проводник (общий контакт).
Питание фотореле, датчика включения уличного освещения 220В осуществляется от источника питания 220 В переменного тока (например, бытовая розетка). Напряжение питания датчика 220 - 240 В переменного тока диапазона 50 ~ 60 Гц.

Характеристики:

чувствительный элемент датчика: фотодиод;
датчик собран на микросхеме таймере: NE555N;
задержка включения и выключения, для исключения ложных срабатываний;
реле высокого тока: SONGLE SRD-12VDC-SL-A AC250V 10A, AC125V 10A; DC30V 10A, DC28V 10A;
включение при освещенности окружающей среды: 30 люкс;
выключение при освещенности окружающей среды: 150;
напряжение питания датчика: 220 - 240 В переменного тока диапазона 50 ~ 60 Гц;
максимальная ток нагрузки: 10А;
рабочая температура: от -20 до 60 ° С;
длина проводников: 20 см;
размеры (Д (выступ подвесного ушка) х Ш х В): 50 (100) х 36 х 44 мм;
вес: 50 г;
цвет: белый.

Объект детекции Освещенность
Тип Проводные
Иммунитет от домашних животных Нет
Тип монтажа Настенный
Сенсоры чувствительный элемент датчика: фотодиод
Дальность детектирования (порог срабатывания) 30–150 люкс
Питание 220 - 240 В переменного тока
Диапазон рабочих температур От -20 ° до +60 ° С
Дополнительные характеристики задержка включения и выключения: для исключения ложных срабатываний;
максимальная ток нагрузки: 10 А;
длина проводников: 20 см;
цвет: белый
Размеры 50 (100 - с ушком) х 36 х 44 мм
Вес 50 г
Страна-производитель товара Китай
Гарантия 1 месяц
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
