Диаметр отверстия под точечный светильник в гипсокартоне: Диаметр отверстия под точечные светильник для гипсокартона

Диаметр отверстия под точечные светильник для гипсокартона

В этой статье мы рассмотрим как грамотно и быстро установить точечный светильник своими руками в гипсокартоновый или реечный потолок.

Для начала монтажа мы должны провести подготовительные работы:

во первых обесточить данную группу электроприборов, но поскольку установка точечного светильника должна проводиться в хорошо освещенном месте, то необходимо позаботится о достаточном освещении помещения.

Совет: Электричество отключайте с помощью нужного «автомата или общего рубильника, не надейтесь на комнатный выключатель, часто он размыкает только «ноль а не «фазу».

Подготовительные работы

Если точечных светильников несколько и они находятся друг от друга на маленьком расстоянии ( до 500 мм), то будет достаточно протянуть провод к ближнему из них. Этот процесс производится до начала монтажа конструкции потолка. Потом после полной установки потолка кабель проводится от прибора к прибору.
Какой взять провод? Конечно с точки зрения удобства подключения к клеймам —гибкий многожильный, но с точки зрения качества и надежности монтажа необходимо выбрать такой же, как и для всей проводки. Чаще это жесткий медный провод, к примеру ВВГ-2х1,5.

Закрепляем провода в клеммнике

Если применяется понижающий трансформатор, то имеется один важный нюанс. При использовании низкого напряжения питания галогенных ламп(12 Вольт) огромное значение будет иметь падение напряжения в проводах. Если коротко, то провод обязан иметь сечение более 1,5 кв.мм, лучше — 2,5. И длина кабеля до каждого светильника обязана быть одинакова, для того чтобы было одинаковым и падение напряжения.

Делаем отверстия под точечные светильники

Правильная установка точечного светильника в гипсокартон или пластик производится так: нужно проделать под него отверстие необходимого размера. Диаметр изготовляемого отверстия часто указывают на упаковке светильника, но для проверки лучше его лишний раз замерить. Самые популярные диаметры отверстий для точечных светильников — 60мм и 75мм.

После разметки, прорезаем с помощью дрели и специальной «коронки в гипсокартоне отверстие необходимого диаметра(размер отверстия должен быть максимально приближен к размеру светильника), и пропускаем сквозь него провода подключения.

В подвесных потолках вида Армстронг сверления не потребуется — достаточно использовать острый канцелярский нож.

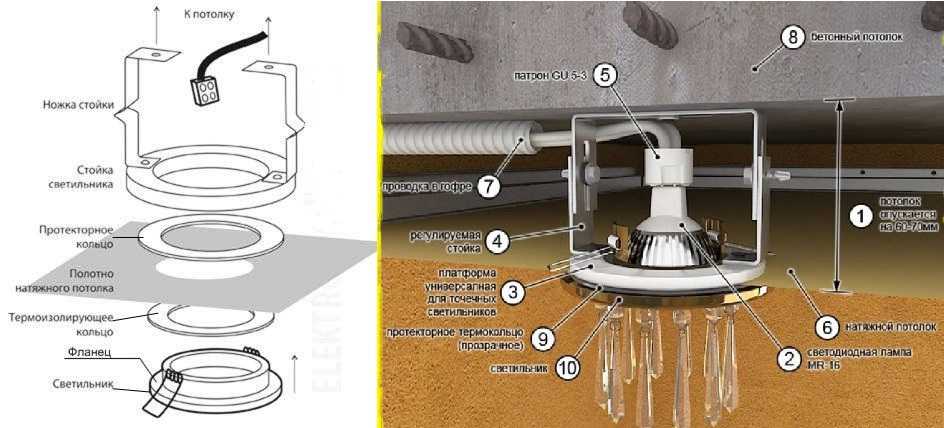

Если у вас натяжные потолки, то тут все сложнее — здесь все отверстия и их размеры и положение на полотне проектируются заранее на этапе прорисовки потолка. Монтируются специальные термокольца, которые препятствуют перегреву пленки потолка от температуры лампы. Термокольца к тому же добавляют механическую прочность зоне установки точечного светильника.

Установка точечного светильника своими руками

Монтаж нужно производить после окончания всех отделочных работ (оклейки или покраски потолка). Этот процесс уже относится к чистовым работам.

Начинать нужно с прокладки провода в каждое отверстие.

После приступаем непосредственно к монтажу точечного светильника. По его краям имеются специальные прижимные усики-пружинки, с помощью которых прибор держится в плоскости потолка. Нужно свести их вместе, затем всунуть светильник в просверленное отверстие в потолке, и после они разойдутся в стороны и прижмут светильник.

Все это не очень неудобно. К тому же, есть вероятность повреждения дорогого потолка, в особенности, если пружины тугие, а светильник сразу не встал на свое место, и его приходится перемещать.

В связи с этим, лучше усики свести вместе еще «на земле небольшим отрезком кабеля, который затем в потолке разрезать.

Такое решение довольно удобно, когда приходится устанавливать множество дорогих светильников в красивый потолок, и когда его нежелательно пачкать и царапать.

Что лучше: теплый пол или батареи?

Теплый полБатареи

Осторожно монтируем светильник на месте, затем кусачками перерезаем провод — и осветительный прибор стоит теперь как надо без особых усилий и проблем.

Подключение точечных светильников

Под подключением встраиваемых светильников подразумевается подключение нашего монтажного провода к цоколю с гибкими выводами.

Итак, приступаем к электромонтажным работам, зачищаем концы проводов подключения от изоляции и с помощью клеммников производим подключение к светильнику (если же у Вас осветительный прибор на 12v, то промежуточным звеном в этом подключении может оказаться трансформатор или электронный преобразователь)

Далее необходимо производить работы в перчатках, если у вас галогеновые лампы.

Одеваем на лампу патрон, устанавливаем лампу в светильник, и фиксируем ее с помощью защелки.

Все, установка точечного светильника завершена, подаем электричество и проверяем нашу работу.

Монтаж точечных светильников в гипсокартонный потолок

Дизайн интерьера помещений часто включает конструктивные изменения на потолке. Гипсокартонная плита – очень популярный материал, используемый для потолков. Ее применяют для различных вариантов оформления. Это либо сплошной подвесной потолок, либо рельефные потолочные конструкции. В любом случае между основной потолочной плитой и гипсокартоном делается зазор. Он используется под монтаж точечных светильников.

В любом проекте встроенные в потолок светильники из гипсокартона – это одно из самых лучших решений качественного освещения. В некоторых дизайнерских проектах эти источники света могут быть основным освещением вместо люстры. Эта статья расскажет о том, как установить светодиодные точечные светильники для гипсокартонных потолков, а также какие другие источники света можно применить в этих конструкциях.

С чего начать?

Перед началом работ по модернизации потолка рекомендуется сделать эскизный проект. На нем изображается потолок, контуры гипсокартонных листов, если предусмотрена какая-либо конструкция из них, потолочные светильники, встроенные в гипсокартонную конструкцию, электропроводка для питания источников света. Она должна крепиться к потолку прижимными скобами на дюбелях, в отверстиях, высверленных в потолочной плите. В правильно проложенной проводке используется трубка-гофра. Если основа потолка сделана из дерева, гофра выбирается из металла. Если перекрытие бетонное, она может быть пластиковой.

В тех местах несущей потолочной плиты, под которыми в гипсокартоне будут расположены врезные светильники, из кабеля делается петля. Место расположения петли должно совпадать с разметкой в точке для установки источника света на гипсокартоне. Лучше всего перед креплением листов к потолку насверлить небольшие базовые отверстия в гипсокартоне под светильники. Это надежнее, чем разметка карандашом или маркером. После монтажа электропроводки, которую удобнее выполнять многожильным кабелем на основном потолке, к нему крепится гипсокартон.

Применяемые источники света

Точечные светильники весьма популярны как в жилых, так и в офисных помещениях. Конструктивно все они похожи, несмотря на то, что источниками света могут быть галогенные и ксеноновые лампы, а также светодиоды. Модели для ламп сделаны как отражатель с патроном, в который вставляется лампа.

Обычно светодиодные светильники для получения минимальных габаритов снабжены светодиодами. Они встроены прямо в отражатель или рассеиватель света. У многих точечных светильников диаметр почти одинаков. Основные отличия бывают по их длине и глубине. Галогенные и ксеноновые лампы, установленные в потолочных светильниках, не должны нагревать корпус более 60–70 градусов по Цельсию. Высокая температура для гипсокартона не полезна.

Как делаются большие отверстия

Обычно установка точечных светильников в гипсокартон начинается с измерения базовых размеров корпуса. Для каждого из них надо вырезать посадочное отверстие. Для этого можно использовать одно из двух специальных сверлильных приспособлений для электродрели. Первое из них – набор круглых пил. Из набора под диаметр корпуса выбирается немного большее лезвие.

Другим приспособлением является фреза на коромысле. Она позволяет вырезать отверстия, диаметр которых больше, чем у пил в наборе. Если надо установить большие встраиваемые светильники в гипсокартон, фреза – наиболее подходящий инструмент. Эти два приспособления для электродрели дают возможность быстро сделать отверстия идеально круглой формы.

Но если дрели нет, можно обойтись и без нее, используя короткую пилу с узким полотном. Перед прорезыванием отверстий надо сделать разметку по шаблону. Шаблон можно подобрать из бывших в употреблении рулонов клейкой ленты, а также каких-либо крышек или коробочек подходящих размеров и круглой формы. К тем местам, в которых должна быть выполнена установка светильников в гипсокартонный потолок, прикладывается шаблон и обводится карандашом или маркером. Получается линия отреза.

Если на потолке уже наклеены обои, перед работой пилой поверхность внутри отверстия надо очистить от них, чтобы случайно не надорвать. Это делается надрезанием монтажного ножа по намеченной линии. Внутри полученного круга должно быть отверстие, достаточное для вхождения полотна пилы. Используя ее, легко можно получить круглое отверстие с достаточно ровными краями. После установки встраиваемые светильники закроют их собой.

Но все равно работа пилой требует определенной сноровки и аккуратности. Не следует двигать ее туда-сюда с большой амплитудой.

Присоединение светильников к электропроводке

Затем из полученного отверстия извлекается кабель. Его надо подготовить для присоединения к источнику света.

Далее можно приступать к установке корпуса в полученное отверстие. При этом сквозь него надо продеть провода.

После установки корпуса наступает очередь монтажа проводов. Наилучшее соединение для прохождения электрического тока делается пайкой. Предварительно подготавливаются соединители источников света. К ним припаиваются короткие провода, которые затем будут присоединяться к электропроводке. Поскольку это также будет пайка, концы проводов надо хорошо покрыть припоем. Перед присоединением провода к электропроводке на него надевается отрезок изолирующей трубки из термоусадочного материала.

При монтаже жилы кабеля электропроводки рекомендуется не перерезать. Сначала удаляется внешний слой изоляции, который охватывает оба проводника кабеля. Надрезы аккуратно делаются монтажным ножом по обе стороны от середины петли. Затем от одного разреза в направлении другого делается продольный надрез два – три сантиметра в длину. Это позволяет захватить внешнюю изоляцию, и стянуть ее с проводов, подрезав по мере необходимости. Затем каждый из двух проводов складывается пополам. В месте перегиба изоляция аккуратно удаляется монтажным ножом на длине 2–3 см.

После этого зачищенная жила складывается пополам так, чтобы она охватила конец короткого провода, который припаян к соединителю. После этого делается скрутка. Чтобы она получилась более прочной, рекомендуется использовать плоскогубцы.

Готовая скрутка подготавливается для пайки. Для этого она смачивается жидким флюсом на спиртовой основе для удаления жировой пленки. После этого скрутка хорошо пропаивается. На готовую скрутку надевается подготовленная заранее трубка из термоусадочного материала. Она прогревается паяльником до необходимой усадки. Затем к соединителю присоединяется источник света.

В нашем случае устанавливаемое устройство – это отражатель с несколькими встроенными светодиодами. Провода укладываются в нишу между гипсокартоном и основным потолком. Завершает монтаж светильников в гипсокартонный потолок в рассматриваемом случае окончательное крепление отражателя к корпусу специальной упругой скобой. На этом инсталляция завершена.

Диаметр отверстия под точечный светильник в гипсокартоне

Когда отверстия готовы из них нужно достать концы питающего провода, зачистить изоляцию и выполнить подключение. Потом проверить, горит лампочка или нет. Если горит можно продолжить монтаж, нет − разбираться в причинах неисправности.

Здравствуйте уважаемые читатели портала postremont.ru. В этой статье мы рассмотрим как грамотно и быстро установить точечный светильник своими руками в гипсокартоновый или реечный потолок.

1. Для освещения удобно прокладывать гибкий кабель с тремя жилами сечением 1,5 мм2.
2. Мощные источники света устанавливать не рекомендуется. Выбираются экономичные модели ламп, по силе света равноценные лампам накаливания мощностью 35–40 Вт.
3. Возможность быстрой замены светильника позволяет в дальнейшем подобрать прибор, наиболее подходящий по мощности, цветовой температуре и углу рассеивания.

Вставляя в просверленное отверстие светильник, нужно сжимать специальную пружинку в виде усиков. Потом она разжимается, и прибор оказывается хорошо зафиксированным. Производить все действия стоит аккуратно, так как всегда существует вероятность повредить отверстие в гипсокартоне.

Все, монтаж окончен, можно щелкнуть выключателем и полюбоваться новым, стильным освещением гипсокартонного потолка. Кроме того, стоит обратить внимание на степень защиты прибора. От нее зависит, в каких местах можно сделать монтаж светильника.

Первая цифра маркировки IP – размер частиц, которые могут попасть внутрь прибора, а вторая – степень влагозащиты. Защита от пыли бывает:

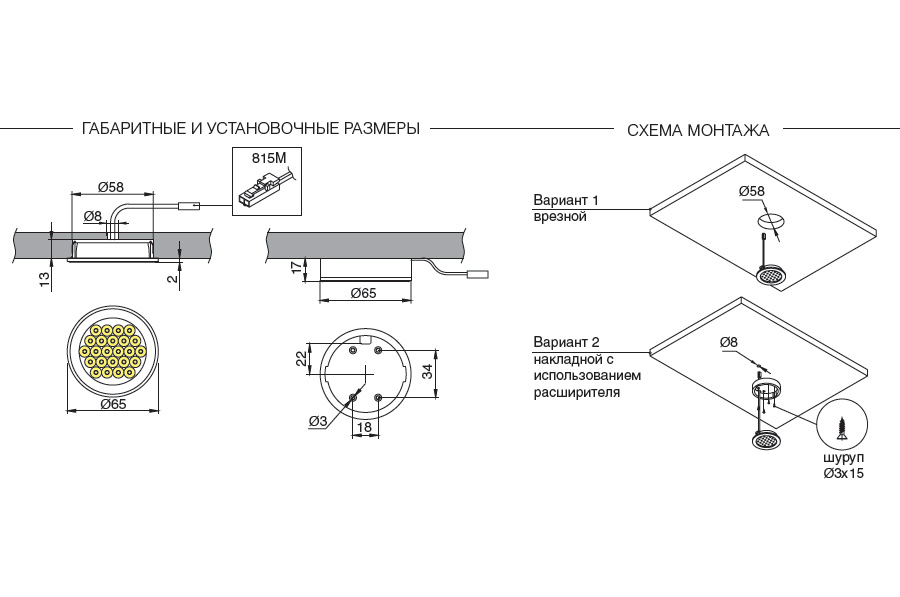

Диаметр врезного отверстия для точечных встраиваемых светильников

При монтаже таких изделий на гипсокартонный потолок или стену прорезание места для светильника производится уже на завершающем этапе проектирования (после выполнения финишной отделки). Если предусматриваются такие светильники в натяжном потолке, то отверстия необходимо сделать на этапе разработки.В зависимости от стиля помещения, выпускаются светильники с различной формой накладки: круглой, квадратной, прямоугольной. При выборе точечных светильников учитывается их количество.

А от этого зависит число проделанных отверстий в гипсокартоне, и других поверхностях.Как показывает практика, распространенный диаметр отверстия под точечный светильник колеблется от 60 мм до 75 мм. Этот размер не стоит путать с внешним диаметром изделия.

Например, если ширина светильника 90 мм, то диаметр врезки будет меньше — 60 мм. Поэтому отверстие необходимо проделать размером 59-60 мм. Для установки точечного источника света в потолок или мебель берется во внимание диаметр врезного отверстия.

Он указывается в основных характеристиках изделия. В помещениях с подвесными потолками предпочтительно устанавливать точечные светильники. Это оптимальный вариант освещения, ведь такие лампы равномерно распределяют свет даже в самой большой комнате.

Но перед установкой такого вида светильников следует разобраться в технологии их монтажа.
Отверстия под светильники в гипсокартоне сделать очень просто. Гипсокартон податливый в отделке материал и специальных приспособлений для его обработки обычно не требуется. Вырезать отверстие можно несколькими способами, при этом применяя профессиональные насадки на дрель или подручные средства:
Отверстия под светильники на потолке в гипсокартоне
После этого резким ударом выбить перфорированный элемент – оставшиеся зубчики можно подравнять строительным ножом или отшлифовать наждачной бумагой. Хорошим вариантом для проводки под гипсокартоном может оказаться кабель РКГМ соответствующего сечения. Этот гибкий и удобный в монтаже провод имеет двойную термостойкую изоляцию, выдерживает большие токи и может прокладываться без использования гофры.

С особой осторожностью стоит производить установку в гипсокартон галогенных источников света. Колба этих ламп даже в открытых светильниках нагревается до 250 градусов по Цельсию и выше. Встраиваемые светильники, диаметр врезного отверстия которых различается, идеально подходят для оформления и подсветки натяжных потолков. Но при их выборе необходимо внимательно изучить характеристики, чтобы правильно провести монтаж.

О том, какой должен быть диаметр отверстия для врезного светильника, можно узнать ниже. Конечно, все мы хотим выбрать не только эффективные, но и красивые точечные светильники, которые будут подходить под интерьер помещения и не важно в какую комнату Вы захотите их установить – в гостиную, ванную или на кухню. Всегда нужно все делать со вкусом!

Особенно это касается тех случаев, когда дизайн дома выполнен в каком-либо конкретном стиле.
Сегодня очень хорошим вариантом для потолков являются точечные светильники. Они имеют небольшие габариты, благодаря чему их можно установить на любую потолочную поверхность и при этом качественно осветить все пространство помещения. Для этого такие лампы размещают определенным образом по всему потолку. Кроме этого размеры прибора, а также глубина встраивания разных видов (натяжных, подвесных и из гипсокартона) будут зависеть от количества источников света.

По этому критерию выделяют две группы точечных осветительных установок: Про достоинства говорить много не надо. Прежде всего, это возможность воплотить любую задумку дизайнера и сэкономить место, спрятав лампочку и светильник в любую полость, которых в современной квартире немало. Например, подвесные, натяжные, гипсокартонные потолки, полые перегородки. Для того, чтобы установить точечный светильник в пластиковый или гипсокартонный потолок, надо прорезать под него отверстие соответствующего диаметра.

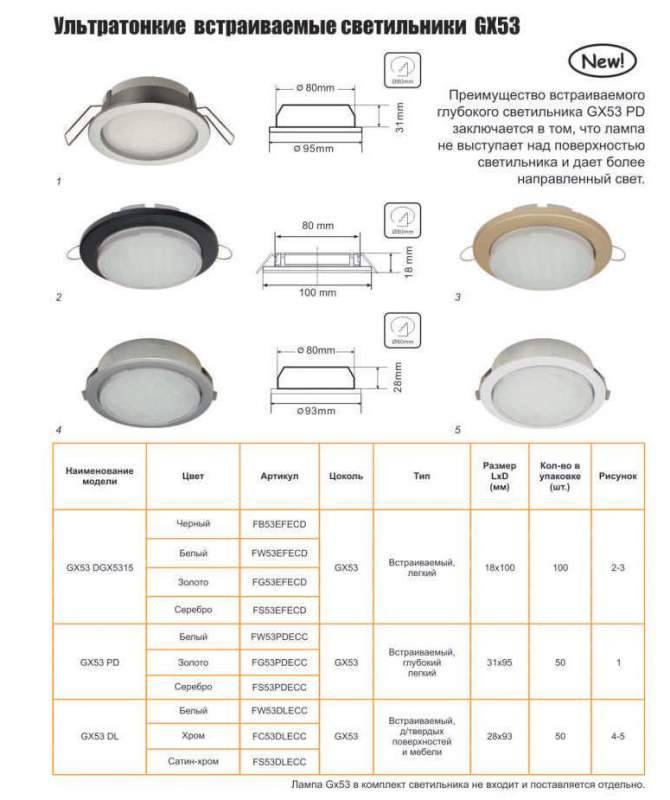

Диаметр отверстия под точечный светильник обычно пишут на упаковке светильника, но не лишне будет его лишний раз измерить. И в качестве последнего представлены светодиодные светильники, являющиеся наиболее современными и в настоящее время получившие самое широкое распространение. Они экономичны и долговечны, обладают высоким коэффициентом полезного действия.

Они формируют огромные возможности для создания расширенного цветового спектра, полной реализации творческой мысли. При монтаже следует учитывать их потребность в снижении напряжения трансформатором или другим понижающим устройством. Подвижные могут либо незначительно смещать угол направления света (примерно на 45 градусов), либо иметь выводное шарнирное соединение с более широкими возможностями смещения направления освещения (до 360 градусов).

---

Дополнительная информация по теме:

• Рисунок на потолке из гипсокартона в гостиной фото
• Сделать полки в гараже своими из профиля для гипсокартона
• Сколько подвесов нужно на один профиль на стену для гипсокартона
• Сравнение перегородки из гипсокартона и пазогребневой плиты
• Стены из гипсокартона с нишами и подсветкой фото в прихожей

---

Как обработать поверхность → Отделка помещений → Как правильно выбрать краску → Технологии обработки поверхностей → Выравниваем и отделываем стены → Выбор и нанесение грунтовки → Удаление с поверхности → Натяжные потолки и технологии→ Обзоры и отзывы

---

Установка точечных светильников в гипсокартон

Содержание

1. Типы встраиваемых потолочных светильников
2. Классификация по напряжению используемого источника питания
3. Деление на типы по виду осветительных элементов
4. Подбор комплектующих для установки светильников в гипсокартонный потолок
5. Осуществление монтажа и прокладки проводов
6. Монтаж точечных светильников в гипсокартон

На сегодняшний день все большее распространение получают точечные светильники. При их установке на навесной потолок формируется особый тонкий и изысканный стиль помещения. Можно выбрать яркие модели и собрать их над центром комнаты, а можно подобрать «тихие» разнящиеся цвета и расположить по диагонали тонкой загадочной нитью.

Помимо эстетических, установка точечных светильников для навесного потолка в гипсокартон обладает множеством практических преимуществ. Такие конструкции долговечны, их установка и возможная замена не требуют сложных специализированных навыков.

Типы встраиваемых потолочных светильников

В продаже представлено широкое разнообразие видов и форм светильников, используемых для монтажа в гипсокартон. Это позволяет сделать выбор с учетом всех технических условий и требований дизайна помещения.

Точечные светильники классифицируются по следующим параметрам:

• Напряжение источника питания.
• Используемые осветительные элементы.
• Конструктивные особенности.

Классификация по напряжению используемого источника питания

По данному критерию светильники делятся на две категории:

• Устройства, питающиеся от стандартной сети 220 Вольт.
• Устройства, рассчитанные на небольшое напряжение (в пределах 12 Вольт).

Напряжение в 220 Вольт зачастую используют традиционные модели ламп накаливания, ртутные светильники и люминесцентные энергосберегающие лампы. Их монтаж не требует дополнительных элементов для наладки электрической сети, подключение происходит напрямую к проводам основной сети.

К источникам света, работающим на малых уровнях напряжения, относят некоторые модели галогенных ламп и получившие широкое распространение светодиодные лампы. Такие светильники требуют понижения напряжения основной сети, и для них необходимо монтировать трансформаторы и диммеры, обеспечивающие оптимальный уровень тока.

Деление на типы по виду осветительных элементов

Различают следующие виды:

• лампы накаливания;
• люминесцентные лампы;
• галогенные лампы;
• светодиодные светильники.

При классификации видов перечисление зачастую начинают с ламп накаливания. Это классические устройства, они не требовательны в эксплуатации, но тем не менее обладают рядом отрицательных качеств. Одним из таких является их значительный размер. Этот фактор при установке устройств в навесной потолок из гипсокартона обуславливает увеличение расстояния между потолком и листом гипсокартона. Иногда это может быть нежелательно, если общая высота помещения небольшая.

Эксплуатация в точечных светильниках люминесцентных ламп дает возможность сделать оборудование экономичным. Основным недостатком таких светильников являются часто увеличенные габариты, что тоже ведет за собой увеличение подпотолочного расстояния. Кроме того, люминесцентные лампы проигрывают по характеру создаваемого света, порой не являющегося максимально комфортным для восприятия.

Чаще при монтировке светильников в гипсокартон используют галогенные лампы. Помимо прочего, они имеют небольшие размеры, характеризуются приятным световым спектром и малым уровнем энергопотребления. При работе галогеновые лампы формируют мощное освещение. Обычно их используют в большом количестве и равномерно размещают по потолку помещения.

И в качестве последнего представлены светодиодные светильники, являющиеся наиболее современными и в настоящее время получившие самое широкое распространение. Они экономичны и долговечны, обладают высоким коэффициентом полезного действия. Они формируют огромные возможности для создания расширенного цветового спектра, полной реализации творческой мысли. При монтаже следует учитывать их потребность в снижении напряжения трансформатором или другим понижающим устройством.

Классификация по типу конструкции

Светильники также делятся по своим конструктивным особенностям. Главным критерием зачастую является возможность изменять направление пучка света. Выделяют:

• подвижные конструкции;
• неподвижные конструкции.

Подвижные могут либо незначительно смещать угол направления света (примерно на 45 градусов), либо иметь выводное шарнирное соединение с более широкими возможностями смещения направления освещения (до 360 градусов).

Кроме того, выделяют открытые и закрытые конструкции. Последние снабжены оболочкой, защищающей от вредных влияний среды, имеют разнообразные уровни защиты от влаги и пыли.

Подбор комплектующих для установки светильников в гипсокартонный потолок

Для осуществления монтажа электрических ламп необходимо проверить наличие следующих компонентов:

• Провод диметром 1,5 мм. Длина подбирается соответственно масштабу помещения, оснащаемого осветительными устройствами.
• Компоненты электрических соединений. Ими могут быть специальные клеммы заводского производства, осуществляющие соединение проводов методом зажима, либо медные гильзы. Последние применяются для защиты мест скрутки, соединения проводов от воздействия окружающей среды.
• Собственно, осветительные приборы со всем прилагающимся в комплекте оборудованием.
• Понижающий трансформатор под необходимый уровень мощности светильников.
• Драйвер или диммер тока (в зависимости от потребностей монтируемых устройств).

Важно отметить тот факт, что трансформаторы, как и драйвера, должны соответствовать условиям необходимой мощности устройства. Допускается превышение мощности устройства на 20%.

В зависимости от способа подключения светильников определяется необходимое число драйверов для электрической сети. При последовательном подключении требуется всего один драйвер, тогда как при параллельном необходимо устанавливать по драйверу на каждый осветительный прибор. Преимуществом второго является факт, что при таком распределении оборудования при поломке одной из ламп остальные лампы будут исправно функционировать.

Осуществление монтажа и прокладки проводов

Для основного кабеля, применяемого для соединения светильников, используется медный трехжильный провод. Его мощность должна соответствовать мощности ламп. Оптимальным будет заключение провода в гофрированную трубу, позволяющую защитить его от воздействия вредных факторов окружающей среды, влаги.

Подключение осуществляется последовательно или параллельно. При соединении светильников через них пропускается провод заземления и N-фаза, а выключатель устанавливается через распределительную коробку в L-фазу. Не рекомендуется допущение перехлеста проводов, формирование мотков и запутанных участков.

Трансформатор и диммер в случае необходимости их использования устанавливаются в межпотолочном пространстве над плоскостью ГКЛ. Оптимальным будет разметку, закрепление и монтаж проводки осуществлять до установки навесного потолка. В этом случае провода закрепляются и соединяются на старом потолке, оставляя контакты для соединения с клеммами светильников.

Монтаж точечных светильников в гипсокартон

Начинается монтаж точечных светильников в гипсокартон с формирования отверстий в натяжном потолке под размер монтируемых устройств. Выделяют несколько способов:

• Специальной насадкой для электродрели – коронкой по гипсокартону. Данные насадки в различных видах повсеместно продаются в специализированных магазинах.
• Высверлить круговым сверлом по кафелю. Эффективное оборудование позволяет настраивать требуемую ширину дыры с максимальной точностью.
• Высверлить дрелью или вырезать полотном ножовки по металлу. Является более «домашним» способом. После операции необходимо счистить наждачной бумагой все возможные неровности и шероховатости.

После формирования необходимого количества отверстий следует закрепить все лишние петли и окончания проводов над гипсокартоном, в том числе понижающие трансформаторы и дриммеры. В отверстиях должны находиться контактные провода к эклектролампам.

Далее следует монтаж корпусов светильников. Осуществляется он в соответствии с правилами, прописанными в инструкции оборудования. На корпусах располагаются пружинные крепления. Они отгибаются, а после того как корпус оказывается в отверстии, отщелкиваются, и светильник максимально устойчиво фиксируется в листе навесного потолка.

Все манипуляции по установке и подключению светильников к электрической сети осуществляются с учетом всех правил техники безопасности.

После крепления корпуса светильников осуществляются подсоединение лампы к контактам электросети и ее установка. Чтобы лампа не выпала из корпуса снизу, ее блокируют фиксирующим кольцом.

В продаже представлено широкое разнообразие точечных светильников, различающихся не только цветами и внешней формой, но и техническими характеристиками, способом монтажа. В любом случае при таком оборудовании должна быть вся необходимая информация с данными напряжения потребляемой электроэнергии, условиями эксплуатации и рекомендациями по установке. Правильный выбор и монтаж точечных светильников с фиксацией в гипсокартонный потолок создаст долговечное, неприхотливое и стильное освещение.

Встраиваемые светильники какого размера? Правильный способ измерения

Встраиваемые светильники классифицируются по размеру. Наиболее распространенными размерами жилых домов являются 4 дюйма, 5 дюймов и 6 дюймов. Это приводит к общему вопросу; “ Что на самом деле означает этот размер? ”

Ответ – размер внутреннего диаметра корпуса  (также известного как «банка») со снятой накладкой или светодиодным модулем.

Как измерить размеры встроенных светильников

Сначала снимите окантовку фонаря или светодиодный модуль. Затем измерьте отверстие внутри корпуса в самом широком месте.

Размеры корпусов могут немного различаться у разных производителей, но они должны быть близки к целому числу — 3″, 4″, 5″ или 6″.

Неправильный способ измерения встраиваемых светильников

Распространенной ошибкой является измерение внешней стороны отделки, что даст вам большее (неточное) измерение. Еще одна ошибка – измерять диаметр вырезанного проема в гипсокартоне. Опять же, это будет больше, чем внутренняя часть корпуса, которая входит в отверстие.

Другие способы измерения встраиваемых светильников

Высота/глубина корпуса

Корпуса встраиваемых светильников также измеряются по высоте. Металлические «банки» бывают двух размеров: стандартная и мелкая . Это справедливо как для перестроенных домов, так и для новостроек.

Общепринятой практикой является использование стандартных корпусов, если только они не выше потолочных балок, в этом случае потребуются неглубокие корпуса. Если над потолком есть чердачное помещение, то можно использовать стандартные корпуса независимо от размера потолочных балок.

4-дюймовые корпуса —  Стандартные 4-дюймовые корпуса имеют высоту 5-1/2 дюйма, а неглубокие корпуса имеют высоту 3-1/2 дюйма.

5-дюймовые и 6-дюймовые корпуса —  Стандартные 5-дюймовые и 6-дюймовые корпуса имеют высоту 7-1/2 дюйма, а неглубокие корпуса имеют высоту 5-1/2 дюйма.

Максимальная мощность

Встраиваемые светильники можно определить по их номинальной мощности. При расчете мощности в плане освещения используется максимальная номинальная мощность светильника.

Лампы накаливания с номиналом IC обычно рассчитаны на максимальную мощность 75 Вт, что означает, что вы не можете безопасно использовать лампочку большего размера. Корпуса с лампами накаливания без ИС могут иметь мощность до 150 Вт, но они не предназначены для использования в потолках с изоляцией.

Эффективность

Эффективность встроенного светильника измеряется отношением потребляемой им мощности к количеству производимого света. Эта спецификация известна как люмен на ватт (лм/Вт) и является одним из решающих факторов при определении того, соответствует ли светильник требованиям строительных норм и правил по энергоэффективности.

Общие размеры для жилых помещений Встраиваемые светильники

4-дюймовые встраиваемые светильники

4-дюймовые встраиваемые светильники часто используются для акцентного и рабочего освещения, но они также становятся все более популярными для общего освещения. Стандартный размер выреза в потолке для 4-дюймовых корпусов составляет 4-3/8 дюйма, а внутренний диаметр корпуса со снятой отделкой составляет примерно 4 дюйма.

5-дюймовые встраиваемые светильники

Из трех наиболее распространенных размеров баночных светильников 5-дюймовый используется реже всего. Тем не менее, если ваши существующие лампы накаливания имеют размер 5 дюймов и вы хотите перейти на светодиоды, вам повезло. Большинство модулей LED Retrofit имеют « 5/6-дюймовый  совместим, что означает, что они имеют регулировку, позволяющую устанавливать их в 5-дюймовые или 6-дюймовые корпуса. Стандартный размер выреза в потолке для 5-дюймовых корпусов составляет 5-5/8 дюймов, а внутренний диаметр корпуса (без обшивки) составляет приблизительно 5 дюймов.

6-дюймовые встраиваемые светильники

Самый распространенный встраиваемый светильник размером 6 дюймов. Стандартный размер выреза в потолке для 6-дюймовых корпусов составляет 6-3/8 дюймов, а внутренний диаметр корпуса (без обшивки) составляет приблизительно 6 дюймов.

Менее распространенные размеры встраиваемых светильников

2-дюймовые и 3-дюймовые встраиваемые светильники

Поскольку технология светодиодного освещения продолжает развиваться, все более популярными становятся светодиодные светильники меньших размеров, такие как 2-дюймовые и 3-дюймовые. Эти небольшие светильники обычно используются для освещения шкафов, но они также хорошо работают в качестве акцентного освещения в небольших помещениях, например, на потолке.

8-дюймовые встраиваемые светильники

Несмотря на то, что они редко используются в жилых домах, 8-дюймовые встраиваемые светильники очень распространены в коммерческой недвижимости. Эти светильники обычно потребляют более высокую мощность и производят больше люменов, чем встраиваемые светильники меньшего размера.

Встраиваемые светодиодные светильники без рассеивателей Размеры

Встраиваемые светодиодные светильники без рассеивателей вообще не используют корпус. Если вам нужно определить размер встраиваемого светильника, я рекомендую измерить диаметр выреза в потолке и округлить до ближайшего целого числа, которое должно быть 3″, 4″, 5″ или 6″.

Заключительные мысли

Частой причиной, по которой кто-то хочет измерить размер своих встроенных светильников, является необходимость их замены. Если это вы и планируете сделать это самостоятельно, я рекомендую вам начать с успешной замены только одного. Таким образом, вы можете быть уверены, что новый свет подходит правильно, и проект — это то, чем вы хотите заниматься самостоятельно, а не нанимать подрядчика или электрика, которые сделают это за вас.

освещение — Установка точечных светильников, но отверстие в потолке слишком большое

спросил 5 лет, 11 месяцев назад

Изменено 5 лет, 11 месяцев назад

Просмотрено 1к раз

Я купил 4 таких плохих мальчика, которые я хочу прикрепить к моему бетонному потолку (регулируемый светодиодный прожектор Oriel Baril).

Они довольно легкие.

Диаметр монтажной чашки 80 мм

Однако расстояние между отверстиями для винтов внутреннего кронштейна монтажной чашки составляет всего 46 мм потолок вкручивать. При такой ширине я могу вкрутить только один винт.

Какие у меня есть варианты?

• освещение
• потолок

6

В распределительной коробке на потолке должна быть пара монтажных отверстий, но они выглядят так, будто замазаны штукатуркой. Я не знаю, как здесь раньше был свет (если он был), но в любом случае вам придется выяснить, где находятся монтажные отверстия.

Вот как выглядит коробка без гипса:

Вероятно, вы можете заглянуть или заглянуть в коробку ( с выключенным питанием! ), чтобы найти их, а затем либо просверлить, либо выколоть гипс. чтобы можно было добраться до крепежных отверстий.

Затем прикрутите монтажную планку к коробке.
