Диаметр подрозетников: Размеры подрозетников: диаметр, глубина, межосевое расстояние

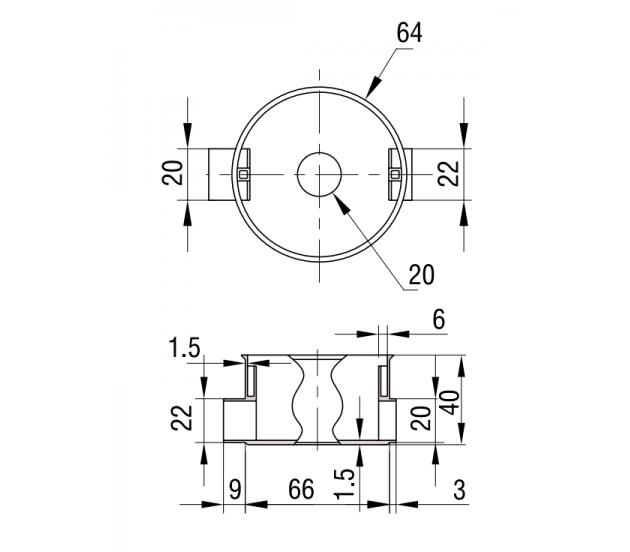

Размеры подрозетников: диаметр, глубина, межосевое расстояние

Установочная коробка для скрытой установки, предназначенная для крепления в ней розетки, называется подрозетником. Чаще всего подрозетник имеет круглую форму (реже квадратную) и стандартный размер. Главная функция подрозетника — обеспечить жесткое и надежное монтажное место для розетки внутри стены, вблизи плоскости ее поверхности.

Если вам потребовалось установить подрозетник, то вооружившись вполне обычными инструментами (карандаш, уровень, шпатель, кисть, молоток, зубило, дрель с коронкой, алебастр), вы сможете это сделать своими руками. Соблюдайте технику безопасности, предварительно отключите в щитке подачу электричества, аккуратно пользуйтесь инструментом, помните о стандартах — и все получится.

Монтаж подрозетника

Сначала делают разметку относительно провода, идущего к будущей розетке. Проводят горизонтальную линию на небольшом расстоянии от провода — это уровень центра будущей розетки, затем чертят вертикальную линию — это будет край подрозетника (провод должен будет зайти сверху сбоку), наконец прикладывают подрозетник, и обводят его карандашом — обозначают место для сверления.

Стандартный диаметр под сверление коронкой — 68 мм, причем глубина составит примерно 45 мм, это следует учитывать при выборе коронки. Вообще, насадка на дрель так и называется «коронка для подрозетника» (они есть для бетона, для дерева и т. д.), поэтому проблемы с ее приобретением не возникнет. Сверлят по разметке, если нужно, в процессе сверления смачивают насадку водой, чтобы она сильно не перегревалась.

Подрозетник примеряют к отверстию, удаляют при помощи зубила и молотка остатки высверленного материала.

Если подрозетник ставится одиночный, то переходные ушки с его краев срезают, чтобы они не мешали установке в посадочное отверстие, если же розеток будет несколько рядом (блок розеток), то нужные ушки оставляют для скрепления нескольких подрозетников друг с другом.

Если подрозетник легко входит в посадочное отверстие — все хорошо. Провод должен без проблем входить в диагональное отверстие подрозетника, которое находится сбоку возле задней его стенки.

Когда подрозетник нормально входит, подходит по диаметру и глубине, отверстие смачивают водой чтобы лучше приставал алебастр, затем замешивают раствор. Раствор готовят из расчета 4 к 1 — 4 части алебастра к 1 части воды. Наносят раствор на подрозетник со всех контактирующих со стеной сторон.

Осуществляют установку, выставляют подрозетник строго в плоскости стены, чтобы он и не выпирал, и не впадал слишком уж глубоко, края подрозетника должны находиться на одинаковом расстоянии от краев посадочного отверстия. Остатками раствора алебастра маскируют провод, идущий к подрозетнику.

Сверление стен под подрозетники на видео:

Установка новой розетки в старый подрозетник

Порой, при проведении ремонта в многолетних домах, оказывается, что старый металлический подрозетник намного шире чем нужно, новая розетка в нем болтается как в ведре, лапки не зацепляются. В этом случае можно поставить новый подрозетник прямо внутрь старой коробки.

Жесткая широкая старая коробка без дна потребует применения раствора алебастра, как в случае с установкой подрозетника в стену. Если же коробка прочно удерживает новый подрозетник, то его просто прикручивают на саморезы к старому, помня о том, что провод необходимо завести сзади сбоку, и не повредить его саморезами.

Блок из нескольких подрозетников

Если подрозетников ставится несколько в ряд, то это делают монтируя блок подрозетников. Коронка берется немного большего диаметратра — более 68 мм, вплоть до 80 мм — посадочные отверстия будут объединены между собой, а межосевое расстояние составит минимум 71 мм.

Делают разметку горизонтали относительно провода, который должен будет зайти справа, затем размечают стену под сверление посадочных отверстий с учетом нужного межосевого расстояния или по уже соединенным подрозетникам — просто обводят блок.

Высверливают отверстия, зубилом и молотком устраняют лишнее, убирают перегородки, заводят горизонтально провод. Запас по диаметру поможет ровно сориентировать блок. Переходные ушки выполняют здесь свою функцию — объединяют подрозетники в блок.

Установка подрозетника в гипсокартон

Универсальные подрозетники для гипсокартона имеют специальные распорные ушки, которые облегчают фиксацию, и не нужен с ними алебастр. Сверлится коронкой отверстие под размер подрозетника, производится установка, осуществляется фиксация отверткой — все. Крепежные ушки при закручивании отверткой распираются и хорошо держатся внутри тонкостенных поверхностей типа гипсокартона.

Универсальный подрозетник имеет расстояние между фиксирующими лапками около 83 мм, поэтому если выключатель или розетка отличаются большим чем у обычных расстоянием между креплениями — такие устройства встанут хорошо. Также универсальные подрозетники можно в принципе прикручивать к дереву или ставить в бетон, просто убрав фиксирующие лапки.

Монтаж под штукатурку или плитку

Если стена в дальнейшем будет штукатуриться или покрываться плиткой, то необходимо это учесть при монтаже подрозетника. Сделайте запас на выступ порядка 7 мм (или сколько будет покрытия), чтобы плоскость будущего покрытия стены совпадала с краем устанавливаемого подрозетника. Таким образом, подрозетник нужно оставить выступающим.

Вообще, устанавливая подрозетник в стену заранее, важно брать в расчет тот факт, что возможно глубина будущей розетки (выключателя) и ее диаметр будут отличаться от геометрических параметров подрозетника.

Провод в подрозетнике должен иметь запас

Несмотря на кажущуюся незначительность этого аспекта, предусмотрительный монтажник всегда принимает во внимание тот факт, что вероятно в будущем, при замене розетки или выключателя, потребуется зачистить провод или немного его укоротить. Если провод окажется коротким, то его придется наращивать, а это будет сопряжено с повышенной уязвимостью соединения, оно быстрее окислится и разрушится, будет искрить.

Провод берется с запасом примерно сантиметров 20, аккуратно скручивается в спираль или плавно (не круто) сгибается, и таким образом компактно укладывается внутри подрозетника. Это делается, конечно, для того, чтобы если в будущем хозяева затеют обновление интерьера, они смогли бы легко обновить розетки без лишних заморочек и проблем с наращиванием. Как нарастить короткий провод если стена, скажем, покрыта плиткой или штукатурной? Проще заранее оставить запас.

Смотрите также по этой теме: Особенности монтажа розеток и выключателей на различные поверхности

Андрей Повный

Источник: http://electrik. info

Диаметр подрозетника и другие параметры: глубина, межосевое расстояние

При выполнении ремонтных работ, смене старых точек питания на новые крайне важен диаметр подрозетника, поскольку под него нужно делать соответствующее гнездо в бетонной, кирпичной или гипсокартонной перегородке. Зная стандартные параметры детали, мастер выполняет работы быстро и без проблем.

Содержание

1. Назначение подрозетников
2. Размеры и виды
3. Стандартные параметры коробки
4. Монтаж коробки в бетонные и кирпичные стены
5. Монтаж по стене с кафелем
6. Монтаж подрозетника в гипсокартон
7. Как выбрать установочную коробку
8. Частые ошибки при монтаже установочной коробки

Назначение подрозетников

Следует учитывать, что внутренние и внешние диаметры и глубина отличаются

Специальные пластиковые коробки под розетку служат для надежной фиксации точек питания в стене при устройстве скрытой проводки. Дополнительно на деталь возлагается противопожарная функция. Если в проводке случается короткое замыкание, толстая полимерная стенка гнезда не поддерживает горение. Особенно это актуально для обшитых вагонкой деревянных стен.

Размеры и виды

Специальные электромонтажные коробки классифицируют по нескольким категориям:

• Форма. Чаще встречаются круглые изделия. Реже — квадратные. Второй вариант используется при монтаже нестандартных точек питания.
• Тип стены, в которую монтируется деталь. Здесь выделяют такие виды подрозетников — для бетонной, кирпичной, блочной стены или изделия под гипсокартон. Последние оснащены специальными фиксирующими лапками. Помимо панелей из ГКЛ такие подрозетники ставят в стены и перегородки из ДСП, фанеры, СМЛ листов.
• Тип детали. Есть одинарный подрозетник, а есть блочный элемент из 2-5 коробок, соединённых между собой общей рамкой. При помощи блоков можно монтировать одновременно несколько розеток или выключателей, расположенных в ряд по вертикали/горизонтали. У любых блочных коробок и одинарных элементов межосевое расстояние всегда равно 71 мм, что соответствует стандартам.

Дополнительно подрозетники классифицируют по размерам.

Стандартные параметры коробки

Считается, что любой подрозетник имеет стандартные размеры. Здесь диаметр приравнивается к 68 мм, а его глубина — к 45 мм. Но мастеру нужно знать, что речь идет о внешних габаритах изделия. Внутреннее сечение коробки будет равно 65 мм, а внутренняя глубина — всего 40 мм.

Есть на рынке и более мелкие установочные детали. Их глубина приравнивается к 25 мм. В самых объемных подрозетникахпараметр может достигать 80 мм. При этом диаметр иногда меняется на 60 мм. Мелкая глубина подрозетников особенно кстати, если нужно установить две точки питания в одну тонкую стену с обеих ее сторон. Стандартные элементы здесь просто не войдут или будут выпирать над уровнем плоскости перегородки.

Под формирование посадочного гнезда в стене нужно брать коронку сечением 70 мм для перфоратора. Эти параметры позволяют свободно установить любой диаметр стандартного подрозетника с применением нужного количества фиксирующего раствора. У мастера остается по 0,5-1 см от окружности монтируемого элемента.

Размеры коробки под розетку квадратного типа равны 70х70 мм. Реже встречаются изделия с габаритами 60х60 мм.

Под 70 мм подразумевается параметр детали у основания. То есть в расчет часто не берутся её выступающие грани, кромки и каёмки. Иногда мастеру приходится убирать их шкуркой, чтобы смонтировать коробку в гнездо.

Монтаж коробки в бетонные и кирпичные стены

Установка коробки в бетонную стену

Для диаметра подрозетников нет четкого регламента, в какую перегородку их нужно ставить. Значение 67-70 мм одинаково подходит под любую розетку и тем более под сечение алмазной коронки.

Перед формированием гнезда нужно демонтировать участок обоев (если монтаж выполняется уже по чистовой отделке) и нанести разметку на панель. Затем коронку крепят к перфоратору, устанавливают ее ось четко по центру и выполняют сверление. Инструмент при этом нужно удерживать строго под углом 90 градусов по отношению к стене. В ходе сверления и выборки бетона нужно подгонять гнездо так, чтобы глубина подрозетника ему соответствовала. Оптимальным вариантом считается тот, при котором круглая кромка установочной коробки  располагается вровень со стеной. Все это вымеряют строительным уровнем.

При формировании гнезда в кирпичной стене принцип сверления выглядит так же. Различие лишь составляет глубина гнезда. Установочную коробку нужно смонтировать таким образом, чтобы её края идеально сходились с финишной отделкой кирпичных стен. А это могут быть листы гипсокартона, обшивка вагонкой, штукатурка и др. Вероятно здесь правильнее будет использовать глубокий подрозетник. Главное – высчитать толщину финишного отделочного слоя. Если сделать это сложно, лучше выполнять сверление уже после относительно чистовых работ.

Монтаж по стене с кафелем

Следует помнить, что кафель — довольно хрупкий материал

Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.

Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.

Если стена уже облицована кафелем, рез нужно делать только коронкой.

Нежелательно ставить розетку на стыке двух или четырех плиток. При формировании гнезда таким образом прочность керамики снижается. Плитки на стене могут треснуть.

Монтаж подрозетника в гипсокартон

Монтаж подрозетника в гипсокартон

Для стен из ГКЛ мастер должен купить специальную коробку с фиксирующими лапками. Её не нужно крепить саморезами. Она просто ставится в панель за счет боковых крепежей.

При формировании гнезда в гипсокартонной стене работают специальной коронкой по ГКЛ. Не рекомендуется сильно давить на перфоратор, поскольку панель обладает относительной хрупкостью и может просто сломаться.

Как только мастер дойдет до основной стены из бетона или кирпича, нужно поменять коронку на соответствующую и продолжить сверление на заданную общую глубину.

Как выбрать установочную коробку

При покупке подрозетника нужно обращать внимание на такие его параметры:

• Назначение: в какую стену будут ставиться розетки (в бетон, кирпич, гипсокартон, деревянные щиты и др.).
• Глубина. Особенно актуален этот параметр, если мастер предполагает ставить две параллельные розетки на одной стене с двух её сторон. Здесь стоит обратить внимание на неглубокие стаканы по 25 мм.
• Форма. Самой востребованной считается круглая. Если мастер имеет дело с нестандартными точками питания, есть резон примениться к квадратным коробкам.
• Тип блочных подрозетников, способ их соединения в одну панель. Иногда подрозетники соединяют специально докупаемыми коннекторами. Но хорошо, если товар уже имеет специальные слоты для крепления.
• Толщина стенок изделия. Чем она больше, тем менее подвержена плавлению и горению деталь. На рынке представлены разновидности стаканов по этому параметру от 2 до 4 мм.

Цена и производитель являются не самыми последними критериями при покупке установочной коробки. Потребитель предпочитает покупать изделия от Kaiser (Германия), Courbi (Греция), SEZ (Словакия), Schneider-Electric (Франция) или Kopos (Чехия).

Частые ошибки при монтаже установочной коробки

Во время выполнения работ мастера нередко допускают такие огрехи:

• Забывают пропустить кабель проводки в технические отверстия подрозетника. Как результат, приходится демонтировать уже зафиксированное в стене изделие.
• Монтируют элемент до нанесения финишного отделочного слоя (штукатурки, декоративных панелей). Исключением считается кафельная плитка.
• Используют монтажную пену вместо строительного раствора для фиксации установочной коробки.
• Выполняют монтаж с отклонением от осей подстаканника по отношению к стене. В этом случае при заполнении ниши раствором он «плывет».
• Неправильная глубина гнезда (больше, меньше). И если минимальное можно увеличить, то слишком большое в диаметре или по глубине придется заполнять большим количеством раствора.

Правильно установленный подрозетник остается неподвижным в своем гнезде. Это обеспечивает дальнейшую полноценную фиксацию и точки питания.
