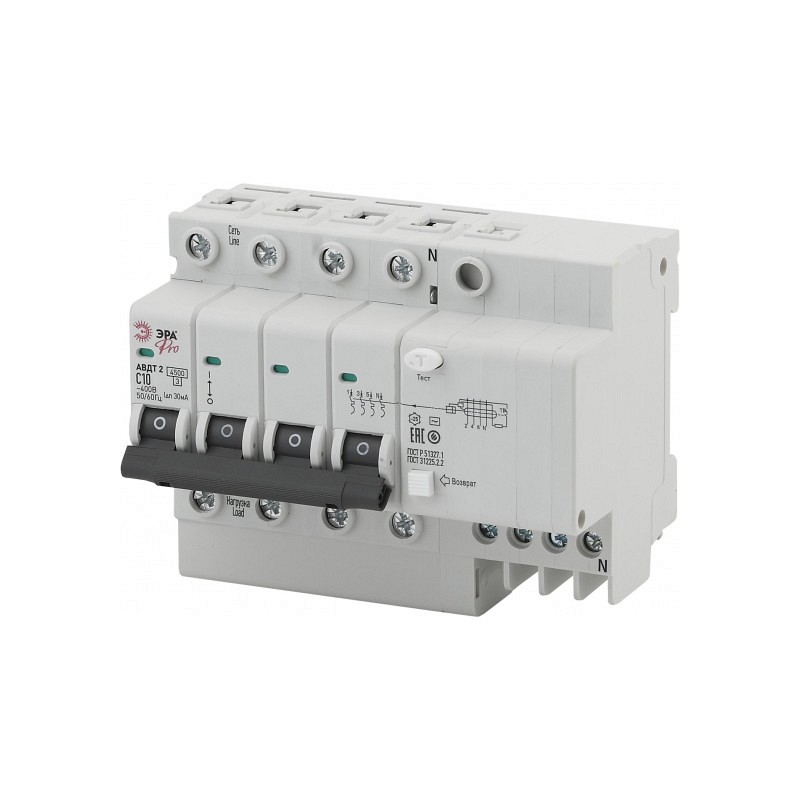

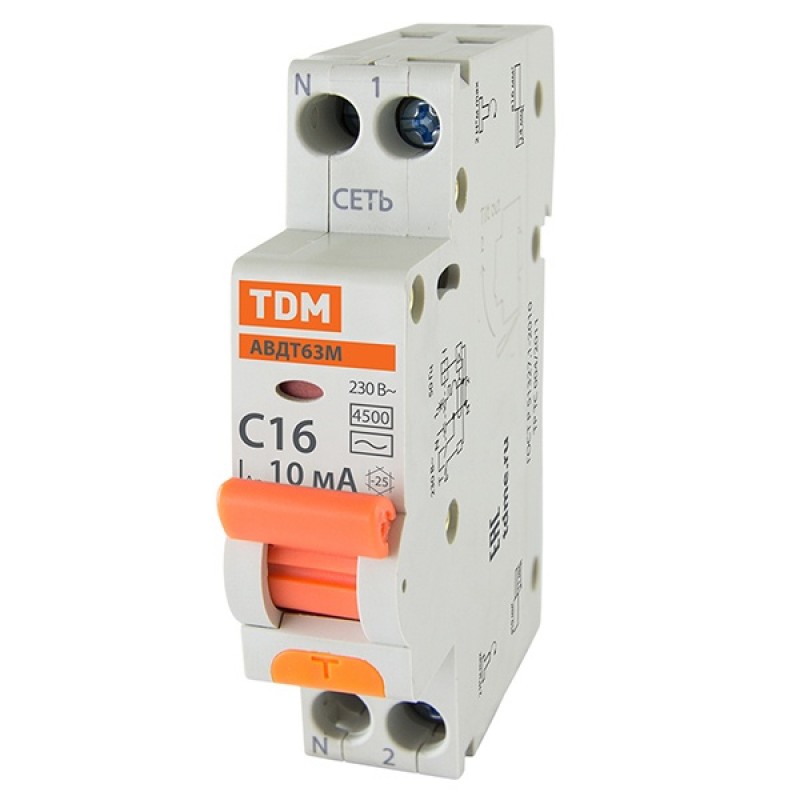

Дифавтомат 10ма: Купить дифавтомат 10мА недорого, цены на дифференциальные автоматы 10мА

Содержание

Дифавтомат IEK 2Р С16А 10мА

Дифавтомат IEK 2Р С16А 10мА - предназначен для защиты электроцепи от перегрузок,коротких замыканий и возникновения утечки тока,защита от переменного синусоидального тока замыкания на землю,отключение резистивных и индуктивных нагрузок.

Технические характеристики :

  • Тип/характеристика термомагнитного расцепителя: АC/С
  • Номинальный ток: 16 Ампер
  • Номинальный дифференциальный ток: 10 мА
  • Номинальное рабочее напряжение: 230-240 Вольт
  • Номинальная частота: 50-60 Гц
  • Номинальная отключающая способность (согласно IEC/EN 61009): 4500 Ампер
  • Электрическая износостойкость: 10000
  • Механическая износостойкость: 20000
  • Степень защиты: IP4X (корпус) и IP2X (зажимы)
  • Температура эксплуатации: от -25 оС до +55 оС



Производитель оставляет за собой право изменять страну производства, характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.

Уточняйте информацию у менеджеров!

1. Способы доставки

  до 100 кг до 300 кг до 500 кг** Постаматы и ПВЗ  PickPoint
Москва 390 руб 500 руб 900 руб 200 руб
МО, область 390 руб*  500 руб* 900 руб* 200 руб
Регионы, РФ       450 руб
Самовывоз

Выдача товара до 20:00, Раменский район, Михайловская слобода, Старорязанская улица, д.4. (при оплате - резерв товара)

Пункт выдачи по адресу: Москва, Рязанский проспект, д.79 (пн-вс с 09:00 до 20:00)

* каждый 1 км за МКАД дополнительно 30 руб

** полная информация по доставке крупногабаритных грузов смотрите в разделе Доставка и оплата

2.

Способы оплаты

      Банковской картой онлайн на сайте             ЮMoney (Я.Деньги)

     Наличными курьеру                                                    QIWI кошелек

     Сбербанк-онлайн                                                           WebMoney

     Безналичный расчет

Вы можете вернуть товар, если был обнаружен производственный брак, дефекты и прочие повреждения. Срок возврата осуществляется в течение 14 дней с даты покупки товара.

Возврат товара осуществляется в полном соответствии с законодательством РФ, включая Закон о Правах Потребителя.

Подробная информация о возратах и обмене

Выключатель автоматический дифференциального тока 2п (1P+N) C 16А 10мА тип A 4.5кА АВДТ-32М IEK MAD32-5-016-C-10 (ИЭК)

Технические характеристики АВДТ32М С16 10мА - Автоматического Выключателя Диф. Тока ИЭК MAD32-5-016-C-10

Количество полюсов: 2.
Количество защищенных полюсов: 1.
Номинальный ток: 16 А.
Номин раб напряжение: 230 В.
Отключающая способность по EN 60898: 4,5 кА.
Номин откл диф ток: 10 мА.
Тип тока утечки: Переменный (AC).
Характеристика срабатывания - кривая тока: C.
Ширина по количеству модульных расстояний: 18 мм.
Макс сечение входящего кабеля2: 6 мм.
Номин импульсное выдерживаемое напряжение: 4 кВ.
Тип монтажа: на DIN-рейку.
Частота: 50 Гц.
Степень защиты - IP: IP20.
Гарантийный срок, Лет: не менее 15

  • Способ монтажа DIN-рейка
  • Ширина 0.08 м.
  • Код товара IEK (ИЭК)#mad325016c10
  • Степень защиты (IP) IP20
  • Высота 0. 01 м.
  • Глубина 0.08 м.
  • Номин. ток 16 А
  • Частота 50 Гц
  • Количество полюсов 1
  • Номин. (расчетное) напряжение 230 В
  • Характеристика срабатывания (кривая тока) C
  • Глубина установочная (встраив.) 75 мм
  • Номин. ток утечки 0.01 А
  • Номин. отключающая способность по EN 60898 4.5 кА
  • Тип тока утечки AC (перемен.)
  • Модульная ширина (общ. кол-во модульных расстояний) 18
  • Вес 0.1 кг.
  • Общ. количество полюсов 2
  • Класс токоограничения 3
  • Степень загрязнения 20
  • Номинальное напряжение 230 В
  • Количество защищенных полюсов 1
  • Исполнение Стационарное
  • Сфера применения Промышленное
  • Тип изделия Выключатель автоматический дифференциального тока
  • Род тока Переменный (AC)
  • Максимальное сечение подключаемого кабеля 6 мм2
  • Климатическое исполнение УХЛ4
  • Нормативный документ ГОСТ Р 51327. 1, ГОСТ Р 31225.2.2
  • Дифференциальный ток 10 мА
  • Тип срабатывания по дифференциальному току AC
  • Ширина в числах модульных расстояний 1
  • Номинальный ток утечки 10 А
  • Тип по току утечки Переменный ток (AC)
  • Предельная отключающая способность 6 кА

Сертификаты товара

Дифавтомат. 16А 10ма тип А 2п (KZS-2M C 16/0,01(10kA)) 2173234

Дифавтомат. 16А 10ма тип А 2п (KZS-2M C 16/0,01(10kA),Крым,Севастополь, Бахчисарай, Евпатория,Саки,,Джанкой, Симферополь, Белогорск, Ялта, Алушта, Феодосия, Керчь

ООО Электро-Джаз. Автоматические выключатели, контакторы, распределительные щиты, реле, узо, предохранители, переключатели, выключатели нагрузки Крым, Севастополь, Бахчисарай, Евпатория, Саки, Черноморское, Джанкой, Симферополь, Белогорск, Ялта, Феодосия, Керчь

Автоматические выключатели, контакторы, распределительные щиты , реле,узо,предохранители, переключатели, выключатели нагрузки: Крым,Севастополь, Бахчисарай, Евпатория, Саки, Черноморское, Джанкой, Красноперекопск, Армянск, Симферополь, Белогорск, Ялта, Алушта, Феодосия, Керчь,

Главная / Автоматические выключатели ,Дифавтоматы (KZS), УЗО (EFI) и ограничители тока OSP / Дифавтоматы KZS / Дифавтомат. 16А 10ма тип А 2п (KZS-2M C 16/0,01(10kA)) 2173234

3,780.00₱

Дифавтомат. 16А 10ма тип А 2п (KZS-2M C 16/0,01(10kA)

  • Номинальный ток:16A;
  • Номинальный ток утечки: (mA)0,01;
  • Отключающая способность: (kA)10
  • Характеристика срабатывания:C
  • Тип тока:Тип A;
  • Страна производитель Словения.



Описание

Дифавтомат. 16А 10ма тип А 2п (KZS-2M C 16/0,01(10kA))

  • Артикул:002173234
  • Наименование:KZS-2M A C16/0.01
  • Вес:225g
  • Отключающая способность (kA)10
  • Характеристика срабатывания:C
  • Номинальный ток:16A;
  • Номинальный ток утечки: (mA)0,01;
  • Тип тока:Тип A;
  • Серия:KZS-2M Дифференциальный автоматический выключатель, 2 модуля, тип A
  • Тип ошибки сигнализация:Нет
  • В одном модуле совмещены два устройства- автоматический выключатель ( защита от перегрузки и токов короткого замыкания) и устройство защитного отключения.
  • Кнопка “Test” для контроля механизма расцепителя;
  • Возможность пломбирования в положении” ON/OFF”;
  • Возможность подключения специальной шины питания;

Похожее

Похожие товары

Автоматический выключатель etimat p10, автоматический выключатель etimat 6, автоматический выключатель защиты двигателя ms25-0,16, выключатели нагрузки lbs, клеммы, модульные контакторы, переключатели кулачковые cs, предохранители, промежуточное реле, промышленные автоматические выключатели, реле времени, реле дифференциальное (узо), реле контроля, светосигнальная арматура, силовые контакторы, сумеречные реле, электрофурнитура.

Диф. автомат 2Р С16А/10мА (АД12) MAD10-2-016-C-010

  • Характеристики

  • Описание товара

  • Наличие в магазинах

  • Отзывы (0)

  • Вопрос-ответ

Производитель:

ИЭК

Артикул:

MAD10-2-016-C-010

Вес:

0,345

Объем:

0,001

Фасовка:

5

г. Краснодар, ул Онежская, 60

Под заказ0

г. Краснодар, ул. Кр. Партизан, 194

Под заказ0

г. Краснодар, ул. Солнечная, 25

Под заказ0

г. Анапа, ул. Парковая, 62б

Под заказ0

г. Краснодар, ул. Дзержинского, 98/3

Под заказ0

г. Краснодар, ул. Уральская, 87

Под заказ0

г. Краснодар, ул. Российская, 252

Под заказ0

г. Краснодар Центральный склад

Под заказ0

г. Краснодар, ул. Западный обход, 34

Под заказ0

Раздел не найден.

Диф. автомат ИЭК АД-12 2п.

16А/10мА

Цена: 488,4

Краткие характеристики

Артикул MAD10-2-016-C-010 Производитель ИЭК Номинальный ток 16 Кол-во полюсов 2 Ток утечки 10

Технические характеристики дифференциального автомата ИЭК АД-12 2п.

16А/10мА

Номинальное напряжение частотой 50Гц: 230/400В

Номинальный ток: 16А

Характеристика срабатывания электромагнитного расцепителя: С

Ток уставки: 10мА

Количество полюсов: 2

Отключающая способность: 4500А

Условия эксплуатации: УХЛ4

Степень защиты выключателя: IP20

Габаритные размеры: 75х62х94мм

Масса: 0,25кг

Другие товары из категории

Артикул MAD10-2-006-C-010 Производитель ИЭК Номинальный ток 6

Кол-во полюсов 2 Ток утечки 10

Артикул MAD10-2-010-C-010 Производитель ИЭК Номинальный ток 10

Кол-во полюсов 2 Ток утечки 10

Артикул MAD10-2-010-C-030 Производитель ИЭК Номинальный ток 10

Кол-во полюсов 2 Ток утечки 30

Артикул MAD10-2-010-C-100 Производитель ИЭК Номинальный ток 10

Кол-во полюсов 2

Артикул MAD10-2-016-C-010 Производитель ИЭК Номинальный ток 16

Кол-во полюсов 2 Ток утечки 10

Артикул MAD10-2-016-C-030 Производитель ИЭК Номинальный ток 16

Кол-во полюсов 2 Ток утечки 30

Какой надо построить дом-2, или Эскиз дома электротехнический и пожарный

Второй подход к выполнению домашних заданий.

TL / DR - кто делал ремонт, ничего нового здесь не увидит. Тот, кто думает, что одного вводного автомата (или даже дифавтомата) вполне достаточно, увидит только бесполезную трату. Пожарная безопасность стоит дорого, редко требуется.

Как показывает многолетняя практика, электричество - довольно частая причина пожара.

Комментарии к первой статье показали, на мой взгляд, странное нежелание людей использовать современные схемы защиты оборудования, как связанные с управлением отдельными линиями электропередач, так и внедрение большой и толстой машины (или пишущей машинки) вместо них все сразу, а просто связано с нежеланием изучать и демонстрировать знания материальной части «в цифрах».«Что ж, напишу так, как вижу.

В общем, мы живем в странное время, когда электрики не знают про ПУЭ, на вроде бы техническом сайте пишут не просто ДНИВЭ о редактировании etc \ host, а полноценный DNOOOO - статьи про #vnemnegapon (впрочем, понятно, все хочу съесть). Стоит ли удивляться взрывам из прошлого со словами «нам не нужны ваши гарнитуры, одна большая квартира и хватит», и Так что электрики из бывших южных республик СССР, на фоне которых даже Евгений, главный горный инженер и Хабр, выглядит не так уж плохо.

Часть 1. Немного теории.
Часть 2. Современная матчасть.
Часть 3. Управление вводом и устройство современного щита
Часть 4. Грустная песня про розетки и нагрузку на них.
Часть 5. Системы пожаротушения для дома.
Часть 6. Это их учения по пожарному делу. Они все мальчишки с нашей лодки.
Часть 7. Пора валить

Часть 1. Немного теории

Многие не знают, что в домашней розетке нет плюса и минуса, как на батарейке АА (удивился, когда спросил пара геополитических и футбольных экспертов) - вместо них:
- фаза
- ноль
- заземление
Не вдаваясь в детали TN-S, TN-C, TN-CS и экспериментов по защитному зонированию, я бы упростил таким образом - электричество поступает в дом в трех фазах, напряжение ( какое-то среднеквадратическое от того, что есть - среднеквадратичное (эффективное) значение напряжения в электрической сети переменного тока ) между каждой фазой и нулем - 220/230 вольт, между любыми двумя фазами - 380/400 вольт.

В СССР было 220, сейчас вроде постепенно переводится на 230, для унификации (см. ГОСТ 29322-2014 (МЭК 60038: 2009))

При этом в РФ еще есть Остатки системы 127/220 - когда между фазой и нулем 127 вольт, между двумя фазами - 220. В итоге в розетке две фазы.

Бывает редко, но это было даже в Москве 10 лет назад, и вовсе не на окраине, а рядом с одной из станций кольцевой линии.

Надо помнить, что такое нормальный автомат, УЗО и дифавтомат. Обычный автомат (современный) имеет две схемы защиты, тепловую и электромагнитную. Тепловой контур работает медленно, до часов, с небольшим превышением номинального значения. Например, вы указали, что автомат на 16 ампер - какое-то время он выдерживает 17.

Какое время отображается на кривой время-токовой характеристики, и зависит от класса устройства. Таким образом, корпус рекомендуется использовать в основном тип B, за исключением холодильника и трансформаторов, и ставить во всем тип C.

Цепь соленоида срабатывает при значительном превышении тока -

тип - В - от 3 до 5 × In;
для типа - С - от 5 до 10 × В;

То есть автомат С16 будет работать "мгновенно" при токе 16 * 10 - примерно 160А.

Подробнее по этой ссылке вы можете прочитать, например, об устройстве автоматов - для этого.

Проблема с обычной машиной в том, что она не измеряет приходящий и уходящий ток - поэтому, если фаза внезапно исходит из стиральной машины (ЭТО НЕ НУЖНО, ЭТО СМЕРТЕЛЬНО ОПАСНО), то можно очень неудачно получить это само электричество.
Машинка не выбивает.

Поэтому для защиты от таких протечек ставят УЗО - прибор, который измеряет (очень точно) сколько электричества пришло, сколько ушло (в амперах). Прошло меньше, чем пришло - значит на линии течь, надо отключать. НО. НО.

- УЗО не защищает от перегрузки по току, т.е.от короткого замыкания
- УЗО не защищает от перенапряжения, то есть от таких неприятностей, как разбаланс фаз и сгорание нуля.
- Само УЗО должно быть защищено меньшим номиналом, иначе оно сгорит при большом токе короткого замыкания
- УЗО защищает не от протекания тока по линии фаза-ноль, а только от утечки на землю. В общем, не существует дешевого способа определить, течет ли ток по биологическому проводнику или по нормальному. Есть, наверное, дорогой способ.

Дифференциальный привод, или выключатель дифференциального тока - это 3 в одном, тепловая машина плюс электромагнитная плюс УЗО.

Есть еще так называемое «УЗО пожаротушение», и есть наследие СССР - предохранители и автоматики советские коричневые для щита и типа пробки (автоматические отвертки (ПАР)), но это тема для уроков истории - потому что надеюсь, что этого почти не осталось (зря , надеюсь - у меня на даче розетки 25А, а в доме коричневые старые советские машинки есть на каждом этаже ).

Часть 2. Современная техника.

В последние годы появилось еще два типа устройств:

- реле защитного напряжения.Это устройство, которое постоянно смотрит, сколько вольт в сети, и если больше (или намного меньше), чем вам нужно, оно отключается.
- защита от электрической дуги, AFCI - прерыватель дугового замыкания

Как я писал в неаналоговой рабочей нагрузке - В качестве однофазного реле напряжения могут использоваться устройства различных производителей, например, PH-113 от Новатэк-Электро, УЗМ-51 от Меандр, РВ-32А от EKF, CM-EFS. 2 от ABB, АЗМ-40А от Ресанта », ЗУБР Д40т от« DS Electronics »и им подобные.

Но техника не стоит на месте - теперь AFCI - Дуговой прерыватель, защита от возникновения электрической дуги, практикуется на бездуховном западе.

В Российской Федерации эти устройства описаны в ГОСТ IEC 62606-2016 «Устройства защиты бытового и аналогичного назначения при дуговом пробое» (на недуховном западе это нормы IEC 62606: 2013 + A1: 2017 для ).

В РФ такие устройства (два в одном) выпускает Меандр - Устройство противопожарной защиты от дугового пробоя с функцией защиты от скачков напряжения - МЕАНДР УЗМ-50МД или УЗМ-51МД - стандартное исполнение УХЛ4 (разница с показателями УХЛ2 по температуре эксплуатации, УХЛ2 это для Крайнего Севера какой-то).

ABB - Комбинированные прерыватели цепи дугового замыкания (AFCI) / прерыватели цепи замыкания на землю (GFCI) также имеют это, наверняка есть кто-то еще. В этом же меандре есть статья с описанием «какие конкуренты».

Довольно теории, перейдем к практике.

Часть 3. Управление вводом и устройство современного щита

Из всего, что было написано выше, получается, что в пульте должна быть защита от того, что идет много электричества и защита против того, что не хватает электричества.Кроме того, следует сохранить возможность отключать все сразу одной кнопкой.

Современная пластина с DIN-рейкой не избежала губительного и тлеющего эффекта запада - вместо предохранителей (с намотанным жуком) стало возможным поставить что угодно и сделать большой электрический щит, размером почти с завод .

Зачем нужен щит такого размера и почему раньше хватало двух замков, а то и автоматических?

В ответе нет ничего сложного.Где-то с середины 80-х, с ростом высоты строительства, в квартирах перестал появляться газ (с заменой на электроплиты), следовательно, в квартиру стали поступать 6 киловатт, то есть примерно 25-30 ампер больше. Потребляемая мощность стала нормой для 40-50 ампер или 9-11 киловатт. Специально для известного горного эксперта Евгения Валерьевича - это 6-8 горняков.

Потребляемая мощность стала расти, и появилась возможность воткнуть удлинитель с тройником, а там запитать тепловентилятор, утюг, тёплый ламповый телевизор... и все это по сути через хреновую розетку с алюминиевыми проводами на теплые скрутки ламп в раздаточных коробках ... что в сочетании с автоматами на 40А иногда приводило к крайне интересным эффектам.

Тоже приводит сейчас - если у вас один большой дифавтомат с большим током утечки на входе, то нет никаких гарантий, что он будет работать как надо и когда надо.

Но если у вас один дифавтомат с малым током утечки (а потом его разводят через обычные автоматы), то есть риск обесточить всю квартиру, а потом пойти в темноте искать фонарик, и потом копаться в приборной панели - не самое интересное.

Поэтому, на мой взгляд, все же лучше разделить защиту ЛЭП в направлении кухня - комнаты - свет - мокрая зона, чтобы не возникло замыкание или перегрузка или утечка (по любой причине) в одном из зон не везде выключает свет.

Далее нам просто нужно подсчитать необходимое количество модулей на приборной панели для примера с одной комнатой:

Di-Fautomat на группу розеток 1 в комнате (левая сторона комнаты)
Аварийные выключатели на розеточная группа 2 в помещении (правая часть помещения и кондиционер)
Аварийные выключатели на розеточную группу 1 на кухне
Аварийные выключатели на розеточную группу 2 на кухне (холодильник)
Аварийные выключатели на освещение группа - 1
Аварийные выключатели к группе освещения - 2
Аварийные выключатели в группе «прочие» розетки (кладовая, коридор)
Диффтомат на группу розеток в ванной (с током утечки 10 мА)

Итого 8 дифавтоматов.Размерность одного ДА - 2 или 3 модуля, поэтому в такую ​​простую схему уйдет всего 16-24 модуля. Плюс вам понадобится общий ввод одного большого автомата - 2 модуля, плюс упомянутый выше модуль управления вводом и модули защиты от дуги - еще 2 модуля набраны в 24 ячейки или 2 ряда по 12. Как минимум.

Пластина Plus, защищенная отдельной машиной. Раньше псто в комментариях писал об этом видео с реальной разводкой электриков на многокомнатную квартиру - на мой взгляд, это правильный пример «как надо».

Можно ли делать, как дедушки, хотя и ремонтировать ту самую качалку в Люберцах? Одна машина (даже не дифавтомат) на всех? Конечно, это возможно.

Если нужно? Щит на 24 модуля стоит около 1000 руб. Дифавтоматы - от 2000 рублей за штуку (примерно). Далее вы решите, нужно ли это лично вам.

Часть 4. Грустная песня о розетках и нагрузке на них

ГОСТ ( 30849.1-2002 (IEC 60309-1: 1999) Вилки, розетки и соединители промышленного назначения (Дата введения 01.01.2014) и ГОСТ 30851.2.2-2002
Соединители электрические бытового и аналогичного назначения. Часть 2-2. Дополнительные требования к вилкам и розеткам для соединения в устройствах и методы испытаний
указывают, что максимальный ток для вилок составляет 16 ампер или 3,5 киловатт при 220/230 вольт.

Но разве какой-то ГОСТ может остановить специалиста во всем, от футбола до электричества? Получается, что на входе ставится автомат «один за всех и больше», а в розетку без всякой защиты вставляются 2-3 удлинителя.При этом берут удлинители дешевле, с более тонкими проводами, а на выходе - сначала нагретые провода, потом как повезло.

Впрочем, удлинитель с защитой от перегрева здесь тоже не поможет - например, за год у меня был один такой «пилот-тип» (хоть это и был защитник, свен, или свен, или действительно пилот), сгорел с обычный домашний калорифер на 2 кВт - перегорели контакты переключателя.

В общем с этими удлинителями вечная беда - сейчас использую в том числе sven с маркировкой «10 ампер» - вот так на нем вылетает термовыключатель через полчаса работы ТЭН на 1 кВт, проще от Железный.

Тем не менее, такие семизводные конструкции «осьминоги» появляются в тех домах, где при строительстве или ремонте не поставили достаточно розеток в удобном месте, а с ними возрастают риски перегрева всего кабеля.

В данном случае проблема не в рисках разовой нагрузки, в конце концов, современные технологии потребляют гораздо меньше теплых ламп предков. Нет, риск возникает именно при длительной нагрузке одной розетки через всевозможные тройники (в том числе и советский тройник без удлинителя).

Может все же стоит при ремонте и разделении линий еще немного розеток проложить?

Часть 5. Системы пожаротушения для дома

Для тушения пожара человечество придумало много разных способов. К сожалению, некоторые из них, например тушение атомным взрывом (Урта-Булак, Памук, Факел, Кратер), сложно адаптировать для использования в многоквартирных домах.

Поэтому в доме остается тушитель, вода, пена и углекислый газ.Novec 1230 для дома еще не применяется, извините за ссылку на сайт про политику.

Оставив в стороне такую ​​тему, как автономные детекторы и всевозможные комплекты от умного дома и других систем с GSM алертом (даже если NAG напишет об этом), сразу перейду к системам.

Система пожаротушения бывает ручная и автоматическая.

Ручная система - это порошковые (ОП), пенные (ПН-10 - списанные) и углекислотные (НУ) огнетушители. Также можно поливать из тазика.

Порошковое пожаротушение.

Для составов пожаротушения изобретено 100 500 видов. Основные компоненты простые и дешевые - сода (карбонат натрия), соль (хлорид натрия) и другие минералы, вплоть до удобрений, мела и песка. Есть даже порошок силикагеля.

Пример:

Порошки ПСБ состоят из следующих компонентов:

бикарбонат натрия - 94%;
мел дробленый - 4%;
аэросил (диоксид кремния пирогенный) - 2%.

Плюсы: порох вполне способен потушить небольшой пожар или дать время на самое главное - на побег.

Минусы: порох мебели и бытовой техники. Попадание в глаза и легкие не так полезно, скорее, вредно. Огнетушители OP требуют ухода - пару раз в квартал переворачивайте, чтобы порошок не засорялся.

Вода.

С тушением чего-то в многоквартирном доме водой дело ни о чем. НЕЛЬЗЯ тушить горящее масло в поддоне (лучше и проще чем-то накрыть), ставить спринклерную систему (вешать в комнате автоматический душ) тоже не рекомендуется, водой не тушите приборы под напряжением от водопровода.

Пена для гашения.

В связи с снятием с работы ОНП - не применимо.

Тушение углекислым газом.

Она сухой лед. Чрезвычайно полезная вещь в доме, только что-то плохо тушит, но вполне достаточно.Однако это может помочь - например, дать время сбежать и / или дождаться прибытия МЧС.

Недостатки: выходящий газ очень холодный, поэтому лучше потренироваться заранее.

Автономные системы.

В офисных помещениях наиболее распространены автоматические системы распыления. В домашних условиях это сделать довольно сложно, и соседи могут быть недовольны. Novec 1230 не ставят дома, а также системы азота или углекислого газа, остается только система с порошком.

По опыту одного знакомого система нужна и полезна; дает время сбежать в штанах и с документами (альтернатива - бежать без штанов и документов).

Итог: в вопросе наличия дома огнетушителя полностью согласен с известным в узких кругах товарищем Бугаевым - мне дома нужен огнетушитель, пусть будет. ОУ-5, лучше ОУ-8 - вполне подходит.

Часть 6. Тренировка на случай пожара. Все с нашей лодки.

Главное и самое главное в такой неприятной ситуации - быть готовым к огневой встрече, как советский пионер, а то и штурманом. Тренинг «что и как делать» нужно проводить даже дома, желательно с обучающими проверками типа «что собираемся собирать, куда звоним и как убегаем».

Особенно такое обучение касается детей, и особенно сильно - детей в замкнутых пространствах, где вообще не может быть пожарной безопасности. Школы, кинотеатры, торговые центры, метро - мы живем в очень техногенном мире, где постоянно что-то горит, дымится и так далее.

Часть 7. Пора валить

Любой пожар в жилом доме опасен не только тем, что горит, но и задымлением и паникой. Современные пластмассы могут не поддерживать горение, но они создают столько дыма, что люди просто теряются - и это не считая недостатка кислорода в воздухе. Свежий пример.

Следовательно, мы должны понимать, что для «бегства сквозь дым и пламя» вам понадобится изолирующий противогаз или самоспасатель, плюс плащ (огнестойкий плащ противопожарный) плюс тренировка «как это работает».

Возможно, весь этот комплект никогда не понадобится. Может быть, надо - одному из моих друзей «повезло», у него два раза подожгли два разных соседа, оба раза пришлось бежать. Я сам сталкивался с пожарами всего пять раз, потом он горел в соседнем доме, потом горел в соседней машине, потом все вокруг горело в 2010 году, но в последнем случае помогла бензопила, радио и работа в организованной группе. гораздо более.

Instalacijski dijagram za ispravno spajanje difavtomat-a na jednofaznu i trofaznu mrežu, centrala, za razliku od RCD-a

Električna energija je kamen temeljac koji osigurava udobnost and udobnost životnog prostora i neometan rad komunalnih, kućanskih and tehničkih zgrada. Ali istodobno je električna Struja izvor povećane opasnosti za ljude. Električne ozljede: šok, opekotine, oštećenja živčanog sustava, uobičajeni su u svakodnevnom životu. У неким су slučajevima posljedice teške (ампутация удова, смрт).Loše ožičenje može dovesti do požara, eksplozija, kvara jedinica.

Da bi se osigurala sigurnost ljudi i tehničke opreme, sigurnosni ureaji su uključeni u električni krug. UZO uređaj (ureaj sa zaostalom Strujom) je čest, što se pokreće kršenjem izolacije, curenje Struje na zemlju, zaobilazeći nulu žice (ozljede ljudi).

Nedostaci RCD-a povezani su s tri проблема:

  • Nemogućnost rada bez prekidača, koji je ugraen u mrežu kao samostalni uređaj.
  • Rad УЗО с прекидыванием тока при токе 40 мА. To je 10 mA više od donjeg praga Struje opasnog za ljude, preun jake boli i opekotina.
  • Uređaj gubi zaštitna svojstva tijekom prekomjerne Struje. Ako iz nekog razloga prekidač nije instaliran u mrežu or nije uspio, RCD se nece nositi s kratkim spojem i rizik od kvara električne mreže će se povećati.

Da bi se poboljšala kvaliteta zaštite električnog ožičenja, koristi se inovativni tehnički ureaj - diferencijalni stroj (дифавтомат).

Изменение и предоплата уРЕЖАЯ

Дифавтомат - электрические производные коды, которые происходят за пределами зоны покрытия и исключаются из нее.

Razlikuje se od RCD-a po proširenim granicama automatskog rada: donji - 10 mA, gornji - kratki spoj.

Кад се появи дилема: дифавтомат или УЗО, избор у коридор прве опцие е очит.

Предложения диференциального строения су због ньегове великие приложения , поузданости, поузданости и укрытия:

  • Повечаана брзина одзива.
  • Zaštita agregata i ureaja od prenapona.
  • Побольшана температура стабильности. УРЕЖАЙ ДЖЕЛУЙЕ У РАСПОНУ ОТ МИНУС 25 0 S - 50 0 S.
  • Механичка и физическая снага, отпорность на хабанье.

Uređaj i Principal rada

Difavtomat spada u složenu električnu opremu . У стран, састоджи есть од неколико автономных структурных компонентов. Među njima:

  1. Sustav automatskog isključivanja. Nadgleda struju opterećenja.Kada se postignu maksimalne vrijednosti, na primjer, tijekom kratkog spoja или transcendentalne snage potrošača električne energije, ona djeluje u 0, 06 sekundi. У случаю тренутног лечения као результат изложености ожиченья (пробоя изоляция) или других кварова у кабловима и жикама, мрежа se prekida s kašnjenjem do 1 sata. Исключение с врши магнитным и топлинским затруднением. Brzina postupka ovisi o odstupanju struje od standardne vrijednosti. Stroj se aktivira kada je razlika između Struje i nazivne Struje veća od 25%.
  2. Трансформатор Диференцирани. Dizajniran za zaštitu ljudi i životinja od Strujnog udara. Rad se temelji na upotrebi elektromagnetske zavojnice. Kada se postigne razlika izmeu ulazne i izlazne Struje kritičnih vrijednosti, zavojnica odmah prekida krug.
  3. Uređaj za ručno mijenjanje brzina . Има два положая - включено и исключено. Koristi se tijekom radova na popravljanju i održavanju, kao i za spajanje potrošača električne energije.

Ugradnja diferencijalnog prekidača

Ugradnja diffavtomata izvodi se u strogom skladu sa zahtjevima PUE (Pravila za električnu instalaciju).Uređaj je postavljen u razvodnu pločicu na vodilicama na koje je pričvršćen pomoću posbnih stezaljki. Kompaktno kućište israđeno od dielektričnog materijala. Često se koriste polimerni kompoziti sa svojstvima požar.

Prekidač je pričvršćen na štit tako da su ulazne žice na vrhu. Ispravan smjer ugradnje prikazan je na kućištu kutije. Priključene žice na krajevima izložene su i uklonjene posbnim alatom za uklanjanje.Visokotehnološki uređaji su osjetljivi. Čak i manje oštećenje jezgre žice dovest će do nepravilnog rada zaštitnog sustava. U najmanju ruku, povećat će se broj lažno pozitivnih pozitivnih krugova prekidača.

Fazne i нейтральные žice moraju biti povezane s uređajem kroz posbne ćelije. Postoje slučajevi kada su jezgre spojene na proizvod zaobilazeći stroj. Takva shema povezivanja obiluje opasnim posljedicama.

Велика погрешка, повествование нейтральное жице на излазу урени с другим нулама на электрической площади.Prolazna Struja će premašiti nazivnu vrijednost za uređaj, uzrokujući beskontran rad. Исти учинак появлюе себе и кад спойите нулу на землю. Takav je plan zastario. Prikladan je za dvožilne mreže s grubim zaštitnimsustavom.

С два или три элемента у мрежной мрежи потребно и правильное оформление фазы и земли. Često se fazna žica s jednog ureaja dovodi do potrošača energije, a nula od friendog, što ellesira mogućnost zaštite mreže.

Классификация диференциальных прекидача

Proizvoači električne opreme proizvode razne vrste difavtomatova.Izbor određenog ureaja ovisi o snazi ​​i vrsti potrošača električne energy, funkcijama koje treba dati proizvodu, vrsti električne mreže. Да би се olakšala potraga за потребном opcijom osigurača, koristi se njihova klasifikacija prema vrsti i namjeni.

Prema тренутном пути, автомати су подиелени у три класе, од кодих свака показывает код коих тренутних вриедностей долази до тренутного прекида электрического круга.

  • Tip B. Proizvod se aktivira ako je Struja u mreži do 5 puta veća od nazivne vrijednosti.
  • Наконечник C. Критическая скорость струйе до 10 пута веча од называться струйе.
  • Tip D. Reakcija stroja nastaje kada je 10-20 puta višak Struje u mreži iznad norme.

Indikatori prekida elektromagnetsog kruga označeni su na tijelu stroja. Oznaka D 15 označava da je uređaj dizajniran za nazivnu Struju od 15 A, a pokreće se na 150-300 A.

  1. Prema vrsti električne mreže. Podijeljeni su na jednofazne (U = 220 V) и trofazne (U = 380 V). Одговараю единопольной и четвертой электрической опреми.
  2. Vrijeme odgovora je sistematizirano: za тренутно и селективно. Funkcije selektivnih ureaja su sprječavanje požara u slučaju oštećenja na izolaciji žica i kablova. Исключение срока действия при I = 100 - 500 мА. Vrijeme - до 0, 5 секунд. Za uređaje trenutnog djelovanja pokazatelji isključenja streje su u hodniku 6-30 mA, vrijeme - ne duže od 0, 05 sekunde.
  3. О граничной струи прекида: Ознака от 3000 до 10000 означава максимальную скорость струи у А, кою диференцялни прекидач может быть издржати за вриеме кратког споя без нарушалаванья радиоданных .U gradskom stanu, u kojem je malo moćnih potrošača, te u privatnim domaćinstvima, koriste se uređaji dizajnirani za pokazatelje najniže Struje (do 4500 A). Veće stope karakteristične su za industrial pogone. Prilikom odabira proizvoda mora se uzeti u obzir stanje ožičenja. Uz slabe vodove s napuštenom izolacijom žica rizično je koristiti prekidače s visokim graničnim vrijednostima uređaja.

Схема ожидания

У свакодневной практики uobičajene su jednofazne i trofazne mreže.Круги, которые тебе нравятся, с живым или више прекидача, са или без земли. Свака опция има преданности и недостатке.

Samostalni proizvodi

Koristi se nekoliko tehničkih sredstava. Svaki je uključen u neovisni dalekovod. Dizajniran je za određenu skupinu električnih potrošača or snažnu jedinicu. Други же урелай монтиран за заштиту самих прекидача.

Схема пределов:

  • Повечана мрежна сигурность.
  • Izuzetnost, olakšavajući provjeru cijele linije na otkrivanje проблема.Za to je ponekad dovoljno koristiti običan krug kontinuiteta uz pomoć testera.
  • Troškovi kupnje difavtomata brzo se isplaćuju zbog poboljšanih životnih uvjeta vlasnika kuća.
  • Mašina diferencijala obavlja funkciju uzemljenja. Новые власништва великих и приватных куча повезане су с чиньеником да се укида норма о открытой возрастной границе узловых уретей и круга. Umjesto toga, uvodi se zahtjev neophodne upotrebe prekidača koji štite ljude, životinje, tehničku opremu, kućansku i Industrijsku opremu od Strujnog udara i opasnosti.

Spajanje Строя на jednofazne и trofazne mreže

Схема повезения дифавтомата у jednofaznoj mreži bitno se ne razlikuje od onog za RCD.

Главни захтев ж пажня и точность. To je zbog činjenice da za proizvođače električne opreme ne postoje zajednički zahtjevi u pogledu ugradnje spojnih elemenata. Neke tvrtke stavljaju ćelije za žicu za uzemljenje na lijevu stranu kućišta, druge na desnoj.

Redoslijed izvođenja radova nakon instaliranja stroja i skidanja žica:

  • Spajanje vena u jednofaznoj mreži.Žice (faza i nula) koje dolaze s razvodne ploče (ulaz) prebacuju se gornjim kontaktima. Priključni elements usmjereni prema potrošačima električne energije (izlaz) spojeni su na stezaljke donjeg dijela uređaja. Strogo je zabranjeno mijenjati njihova mjesta.
  • Živjela je ispravna veza. На случай svake električne opreme, utičnice za povezivanje žica su označene bez greške. L значи челия за фазно повезивание, Н - нула. Jedan označava ulaznu fazu, a dva označava izlaznu fazu. Sukladnost s polarnošću ne uzrokuje poteškoće.

Опция povezivanja ureaja:

  • Pojedinačni difavtomat. Pogodno za apartmane u višekatnicama. Broj potrošača je mali. Snažne jedinice praktički ne postoje. «Предности су повезья с единоставно инсталляционных радова, прорачуном конструкцийских элементов». Nedostatak je što je, kada se stroj pokrene, cijeli stan ispražnjen. Овай минус очевидно нече узроковати озабоченности неугодности становничима стана. Ova je situacija uobičajena za stanovnike gradova.
  • Uobičajeni uređaj na ulazu, samostalni - na svakoj lineiji potrošača.Предности: повествования ступанй сигурности, поузданости, радне учинковитости. Преподавание того, как использовать селективные средства како быть избранным из возможных источников исключаемых неовисных и уобичаемых производств. Shema je prikladna za pojedince, poljoprivredna gospodarstva, vlasnike mini poduzeća. Недостаток: složenost instalacije, visoki trošak.
  • Nekoliko prekidača u nedostatku zajedničkog. Prihvatljiva shema с великим брошем potrošača male snage.
  • Spajanje na trofaznu mrežu.Razlika je u tome što se umjesto bipolarnog elementa koristi četveropolni element. Obavezna ako mreža ima potrošače koji rade na trofaznoj struji.

Difavtomati dobivaju sve veću Popularnost i postupno ih zamjenjuju RCD-ovi s tržišta. Новая достигнутая знания и структура усмотрения су на предпочтение технических характеристик уРЕЖАЯ, учитывающая сила дальинского управления мрежама.

¿Qué es el difavtomat? Consejos para todas las ocasiones.

El disyuntor de circuito de corriente Diferencial (Diferencial) es un dispositivo de conmutación que combina un disyuntor y un dispositivo cierre protector.Es necesario elegir difavtomata teniendo en cuenta las características inherentes tanto en "automático" como en RCD.

Numero de polos

Dado que los disyuntores de Corriente Diferencial Están configurados for interrupciones de fase y cabbels. Los Primeros son para redes monofásicas, el segundo - para trifásico, es decir, disñado para voltajes de 220 y 380 V.

Corriente nominal

El dispositivo automático diferencial debe apagarse a una corriente inferior al máximo allow кабели mismo tiempo debe conducir la corriente necesaria para alimentar todos los dispositivos de consumo conectados.Correctas son las relaciones de la corriente de difavtomats, secciones de cable de cobre y aluminio presentadas en las tablas, la Potencia de los Receptores y las asignaciones de líneas eléctricas:

cable de cobre

Corriente nominal de la máquina

Potencia de carga

Propósito de la línea eléctrica.

Lineas de iluminacion

Líneas de salida

Seccion cable de aluminio

Corriente nominal de la máquina

Potencia de carga

Propósito de la línea eléctrica.

Líneas de salida

Línea calentador de agua Instantáneo Potencia hasta 5 кВт.

Линеа календаря электрического или мгновенного приготовления с мощностью 5 кВт.

Entrando al apartamento con estufa de gas

Entrando al depamento con cocina eléctrica.

Característica tiempo-corriente

Para uso doméstico, los difavtomats se using con las características de tiempo-corriente B и C. dispositivo sin motores eléctricos): лампы, телевизоры, estufas eléctricas y placas. Los dispositivos tipo C están instalados para proteger las líneas que alimentan cargas activasasí como Receptores con grandes corrientes de arranque y poder reactivo: Refrigeradores, aires acondicionados, lavadoras.Por lo tanto, son más adecuados para su uso en apartamentos y casas privadas que los aparatos de tipo B.

En la industry, el tipo D difavtomaty se utiliza para proteger mecanismos con Potentes Eléctricos.

Corriente nominal de corte

La main característica de los dispositivos de corriente restual es la corriente de corte nominal o la corriente de fuga (I∆n). A la venta puede encontrar dispositivos en los siguientes valores de este parámetro: IΔn = 0.006; 0,01, 0,03; 0,1; 0,3; 0,5 A.

Protección contra la derrota descarga electrica logrado al instalar difavtomatov con una corriente de desconexión de 10 y 30 mA: los dispositivos de 10 mA se colocan en líneas separadas que alimentan dispositivos que funcionan de agras (c) , y 30 мА устанавливается в линиях связи. Pero, si, de acuerdo con los resultados de los cálculos, resulta que la corriente de fuga de la red eléctrica es más de 30 mA, la red debe dividirse en grupos y establecer el diferencial en cada uno de ellos.

Защита от поджигания для установки дифавтоматов с питанием от источника тока 100 и 300 мА. Los dispositivos se colocan después de las máquinas de Introduction: el primero, en los apartamentos, el segundo, en casas privadas y apartamentos con una ampia red.

La seguridad de las personas y los bienes depende del tiempo entre la aparición de la corriente de fuga y el funcionamiento del dispositivo, por lo que cuanto más corto sea este período, mejor. El tiempo de apagado (Tn) no debe exceder un valor de 0.3 с.

Marcado

Todas las características anteriores se pueden encontrar en las marcas del tipo de letra. Las designaciones son estándar, lo que simpleifica la búsqueda de los dispositivos necesarios.

При эксплуатации, по току 16 А 30 мА DSH941r 1P + N 4,5 кА, значение:

  • Диффавтомат, не имеющий номинального тока 16 А;
  • desconectar la corriente difavtomata - 30 мА;
  • модельных номеров - DSH941r;
  • el dispositivo tiene un polo de fase - 1P, uno нейтральный - N;
  • corriente cortocircuito Dispositivo - 4,5 кА.

El marcado 1P + H 32A 30mA C AC contiene indicaciones de las siguientes características:

  • difavtomat tiene un polo de fase - 1P, un нейтро - H;
  • el dispositivo está clasificado para una corriente nominal de 32 A;
  • de desconexión actual - 30 мА;
  • característica tiempo-corriente - C;
  • el dispositivo es de tipo AC y está Disñado para corriente alterna.

¡ATENCIÓN! Todo el trabajo eléctrico ¡Debe ser realizado por un electricista calificado!

Artículo de referencia basado en el dictamen pericial del autor.

Подробное описание и анализ материала:

  • ¿Qué es el difavtomat?
  • Su finalidad, aplicación y características.
  • ¿Averiguar qué distingue el RCD de diphavtomat?
  • Hablemos de los estándares y tipos de AVDT existentes.

¿Qué es el difavtomat?

Las máquinas diferenciales (тамбиен деноминадас дифавтоматами или AVDT) en la literatura tecnica se Definen como interruptores automáticos que operan cuando aparecen corrientes diferenciales en la red. Además, la máquina Diferencial necesariamente tiene protección contra sobrecorrientes en forma de liberación térmica y electromagnética. En este caso, el módulo Diferencial debe realizar simultáneamente tres funciones: detectar la corriente Diferencial, Comparla con el valor del punto de ajuste y desconectar la red protegida, si es diff. Corriente superó su valor.

Dicha Definición Crea condiciones para cierta confusión en los nombres y no response a la pregunta: cuál es la diferencia entre el autómata Diferencial y el RCD con protección de sobrecorriente inclrada? Es decir El критерий привычного es que el disño sea claramente insuficiente, ya que el RCD con protección integrationda include un interruptor que brinda protección contra sobrecorrientes.Entonces, ¿cuál es la diferencia difactomate de UZO?

Para obtener todas las respuestas, basta con consultar los documentos oficiales del reglamento técnico y leer con atención varias páginas de las normas ГОСТ Р 51326.1-99, ГОСТ Р 51327. 1-99 и ГОСТ Р 50807-95 (2001). Contienen información complete que excluye los desacuerdos. En base a estos datos, puede responseder otra pregunta muy conocida de los hazabantes, ouzo o difavtomat, ¿qué elegir?

Para un estudio y comprensión más rápidos de la información, se sistematiza y tabula a continación.Preste atención a la columna "cita".

Tabla 1. Diferencias de RCD, disyuntores diferenciales e interruptores de corriente Diferencial

УЗО или дифавтомат que elegir? - La respuesta a esta pregunta dependerá de la tarea asignada al dispositivo. Вамос акларар.

De los datos presentados anteriormente, se deduce que la major diferencia entre un difavtomat y un RCD no será tanto el disño, sino la posibilidad y el propósito. El módulo Diferencial AVDT está disñado para proteger a las personas con contacto косвенно, y la UZD - con косвенно y DIRECTO ** toques En otras palabras, el autómata Diferencial no está Disñado para rescatar a una persona que ha tocado un cable desnudo bajo voltaje, mientras que el RCD puede hacer frente a esa tarea.

Para el resto: protección contra sobrecorrientes y las Consuencias de las corrientes de fuga. Las posibilidades de protección de sobrecarga auxiliar y RCD con protección de sobrecorriente integrada son idénticas. Por consiguiente, возможно, ознакомится с принципами работы AVDT на страницах, описывающих различные функции () y.

Нормы

Los Requisitos generales, las características básicas y los métodos de prueba de AVDT en hogares y similares se establecen согласно ГОСТ Р 51327.1-99, а также ГОСТ Р 51327.2-99. Ambas normas son эквивалентен последней норме IEC. Su acción cubre AVDT a unatensión de no más de 440 V CA con una frecuencia de 50 o 60 Hz, Independiente e Independiente de latensión de la red, con corrientes nominales que no excedan los 125 A y con las Capacidades de conmutación más altas que no excedan los 25,000 A en el nominal.

Различные типы AVDT

En GOST R 51327.1-99, применяется классификация autómatas diferenciales por indicadores clave. Para un uso más comfort, todos los tipos seresumen en la Tabla 2.

Tabla 2. Clasificación de autómatas diferenciales.

Elisño de autómatas diferenciales (autómatas diferenciales).

Al comienzo de esta página, ya se proporcionó información acerca de la Disposición de los autómatas diferenciales (AVDT), por lo que es obvio que su Disño no contiene ningún elemento especial. Aquí, en un solo paquete se ensamblan: una unidad de conmutación mecánica con un disparo libre, un disparo electromagnético y térmico, más un módulo Diferencial.El funcionamiento de cualquiera de ellos lleva a la parada de la máquina. Por separado, estos nodos fueron considerados en las secciones sobre y. Меню, состоящее из фабричных изделий, использующих стандартные рецепты, и основные компоненты с вариациями вкусовых ощущений.

Características de los aparatos diferenciales del hogar (дифавтоматов)

La lista anterior описывает классификацию де лос autómatas diferenciales por sus características estructurales e indicadores técnicos más importantes. Casi todos ellos también se encuentran entre las características más importantes reportadas por los fabricantes, y el estándar GOST R 51327.1-99 da sus valores preferenceidos. Se muestran en la siguiente tabla.

Tabla 3. Características de las máquinas diferenciales domóticas.


El uso de autómatas diferenciales (autómatas diferenciales) ГОСТ Р 51327.1–99

AVDT ruso y extranjero (difavtomaty) fines domésticos y similares se utilizan Principalmente en el сектор жилого дома.También encuentran aplicación en la fuente de alimentación de pequeñas instalaciones Industriales y comerciales con un voltaje de hasta 400 V. Ayudan является защитником лос-эквипос электрикос против sobrecargas y reducen el riesgo de incendios debidoó la cuugandas deconexión desconex. Además, las máquinas automáticas diferenciales brindan protección al personal contra descargas eléctricas al tocar los gabinetes y partes de las instalaciones eléctricas en caso de falla del aislamiento.

Для решения проблем, связанных с защитным кабелем, и исправлением ошибок, которые используются по назначению: un disyuntor y un RCD.Pero el mismo проблема se resuelve con un disyuntor Diferencial, que combina ambos dispositivos en un solo paquete. Acerca de la conexión correa difavtomata y su elección y se discutirá más a fondo.

Objeto, especificaciones y selección.

Дифференциальные или дифференциальные комбинации функций и УЗО. Es decir, este dispositivo solo protege el cableado de sobrecargas, cortocircuitos y corrientes de fuga. La corriente de fuga se genera cuando un aislamiento funciona mal o al tocar elementos que transportan corriente, es decir, aún protege a una persona de ser golpeada por la electricidad.

Los difavtomaty se instalan en la mayoría de los casos en un carril DIN. Se ponen en lugar de un montón de + UZO automáticos, físicamente toman un poco menos de espacio. Cómo específicamente - иждивенец-дель-фабрика и типо-де-рендимьенто. Y esta es su main ventaja, que se puede reclamar al actualizar la red, cuando el espacio en el panel es limitado, y necesita conectar un cierto número de nuevas líneas.

El segundo punto positivo es el ahorro de costos. Como regla general, difavtomat cuesta menos que un par de + UZO automáticos con características similares.Otro punto positivo es que es necesarioterminar solo el valor nominal del disyuntor, y el RCD se construye por defecto con las características Requeridas.

También hay desventajas: cuando sale y falla una de las partes del difavtomat, tenrá que cambiar todo el dispositivo, y esto es más costoso. Además, no todos los modelos están equipados con indicadores por los que se puedeterminar el motivo por el que se activó el dispositivo, debido a la sobrecarga o la corriente de fuga, lo cual es решающим для детерминированных мотивов.

Características y selección.

Dado que el difavtomat combina dos dispositivos, tiene las características de ambos y al elegir, es necesario tener todo en cuenta. Veamos qué mean estas características y cómo elegir un autómata Diferencial.


Corriente номинал

Esta es la corriente máxima que la máquina puede soportar durante mucho tiempo sin pérdida de rendimiento. Общая индикация на передней панели. Las corrientes nominales estandarizadas y pueden ser de 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A.


Característica de tiempo-corriente o tipo de liberación electromagnética.

Aparece junto al nominal, indicado por las letras latinas B, C, D. Indica que durante las sobrecargas relativas al valor nominal se производит el apagado automático (para ignorar las corrientes de arranque a corto plazo).


Категория B: si la corriente se excede de 3 a 5 veces, C: cuando se excede la nominal de 5 a 10 veces, el tipo D se desconecta a las cargas que exceden el valor nominal de 10 a 20 veces.Los apartamentos tipo C se usan generalmente en apartamentos, B en áreas rurales pueden ubicarse, empresas con equipos Potentes y grandes corrientes de arranque pueden ubicarse en D.

Tensión nominal y frecuencia de red.

Para qué redes está destinado el dispositivo: 220 В, 380 В, с частотой 50 Гц. No hay otros en nuestra red comercial, pero aún así, vale la pena echarle un vistazo.


Los autómatas diferenciales se pueden etiquetar dos veces: 230/400 В.Esto sugiere que este dispositivo puede funcionar en la red a 220 V y 380 V. En redes trifásicas, dichos dispositivos se colocan en grupos de puntos de venta o en consumidores Individual, donde se utilizan. Solo una de las fases.

Como difavtomat de agua en redes trifásicas Se necesitan dispositivos con cuatro entradas y su tamaño es migerente. Невероятные конфундирки.

Corriente diferencial de disparo nominal o corriente de fuga (puntos de ajuste)

Muestra la sensibilidad del dispositivo a las corrientes de fuga resultantes y muestra en qué condiciones funcionará la protección.En la vida cotidiana, Solo se utilizan dos clasificaciones: 10 mA para la instalación en una línea en la que solo se instala un dispositivo o consumidor Potente, en el que se combinan dos factores peligrosos: electricidad y agua (o acumulativos). calentador de agua eléctrico, vitrocerámica, horno и т. д.).

Para las líneas con un grupo de tomas e iluminación external, los difavtomats se instalan con una corriente de fuga de 30 mA, por lo general no se colocan en las líneas de iluminación dentro de la casa, por lo que es económico.


El dispositivo se puede escribir simplemente en miliamperios (como en la foto de la izquierda) или se puede aplicar designación de la letra la configuración Actual (en la foto de la derecha), después de la cual los números aparecen en amperios мА - 0,01 А, 30 мА - 0,03 А).

Класс защиты

Muestra de qué tipo de corriente de fuga protege este dispositivo. Hay una carta y una imagen gráfica. Por lo general, coloca un icono, pero tal vez una letra (ver tabla).

Designación de la letra Designación gráfica Descifrado Alcance
Au Response a la corriente sinusoidal alterna Понять на линии, которая подключена к простому электрическому управлению грехом.
ООН Reacciona a la corriente alterna sinusoidal y pulsante DC Se aplica en líneas desde las que se alimenta el equipo con control electrónico.
En Captura una variable, impulso, constante y constante alisada. Se utiliza Principalmente en la producción con un gran número de equipos diversos.
S Con retraso de apagado de 200-300 ms. En esquemas complejos
G С задержкой по апагаду 60-80 мс. En esquemas complejos

La elección de la clase de protección differencial difavtomata se basa en el tipo de carga.Si se trata de una técnica de microprocesador, se Requiere clase A, iluminación en línea o encendido dispositivos simples clase adecuada AC. La clase B en casas privadas y apartamentos rara vez se coloca, no es necesario "atrapar" todos los tipos de corrientes de fuga. Conectar un difavtomat clase S y G tiene sentido en esquemas de protección multinivel. Se establecen como entrada si hay otros dispositivos de desconexión Diferencial en el circuito. En este caso, si se activa una de las fugas descendentes, la entrada no se desactivará y las líneas sanas estarán en funcionamiento.

Capacidad de ruptura номинальная

Muestra qué corriente es capaz de desicing el differencial cuando ocurre una falla y mantenerse saludable. Hay varios valores estándar: 3000 A, 4500 A, 6000 A, 10 000 A.


La elección de los difavtomas por este parámetro depende del tipo de red y el alcance de la subestación. En apartamentos y casas a una distancia suficiente de la subestación, los difavtomats se usan con una capacity de ruptura de 6.000 A, cerca de las subestaciones se establecen en 10.000 A. En las zonas rurales, con suministro de energía a través del suministro de aire y en las redes que no han sido mejoradas durante mucho tiempo, 4. 400 es suficiente.

En el cuerpo, esta figura se indica en un marco cuadrado. La ubicación de la etiqueta puede ser Diferente, зависит от фабричного производства.

Классический лимит фактический

Para que la corriente de cortocircuito tome el valor máximo, debe pasar algún tiempo. Cuanto más rápido se desconecte la fuente de alimentación de la línea dañada, es menos вероятно que reciba daños.La clase límite actual se muestra en números del 1 al 3. La tercera clase desicing la línea más rápido. Por lo tanto, la elección del difavtomat sobre esta base es simple: es comfort utilizar dispositivos de tercera clase, pero son caros, pero siguen siendo funcionales durante más tiempo. Entonces, si hay una oportunidad financiera, ponga el alfabeto en esta clase.


En el caso, esta característica se представляет en un marco cuadrado pequeño al lado de la Capacidad de corte nominal.Puede colocarse a la derecha (en Legranda) o más abajo (en la mayoría de los otros fabricantes). Si no encontró tal marca en el caso o en el pasaporte, entonces esta máquina no tiene un límite actual.

Modo de temperatura de uso

La mayoría de autómatas de protección Diferencial Disñados para el trabajo en el local. Pueden ser operados a temperaturas de -5 ° C до + 35 ° C. En este caso, nada se pone en el caso.


A veces los guardias están en la calle y los dispositivos de protección sizes no encajan.Para tales casos, los difavtomats están disponibles con un rango de temperatura más ampio, от -25 ° C до + 40 ° C. En este caso, se coloca un signo especial en el caso, que es un poco como un asterisco.

La presencia de marcadores en la causa de la reducción.

Нет todos los electricistas les gusta instalar dihavtomatas, porque creen que un grupo de disyuntores de protección + RCD son más confiables. La segunda razón, si el dispositivo funciona, es imposibleterminar qué causó esa sobrecarga, y solo necesita apagar algún dispositivo o corriente de fuga, y debe buscar dónde y qué sucedió.

Para resolver al menos el segundo problem, los fabricantes comenzaron a hacer banderas que indican la causa de la reducción del difavtomat. En algunos modelos, esta es una plataforma pequeña, cuya posicióntermina la causa del cierre.


Si el cierre causó una sobrecarga, el indicador permanece al ras con el estuche, así como la foto de la derecha. Si el difavtomat funcionó en presencia de una corriente de fuga, la bandera aparece a cierta distancia del caso.

Тип дизайна

Existen máquinas diferenciales de dos tipos: electromecánicas o electrónicas. Electromecánicos más confiables, ya que permanecen operativos incluso cuando se Pierde Potencia. Es decir, si la fase desaparece, podrán activarse y desicing también en cero. El trabajo Electrónico Requiere una fuente de alimentación, que se toma del cable de fase y pierde su Capacidad de trabajo cuando se pierde la fase.

Fabricante y Precio

En electricidad, no vale la pena ahorrar, especialmente en dispositivos que brindan protección para el cableado y la vida útil. Por lo tanto, se Recomienda comprar siempre components de fabricantes conocidos. Líder en el mercado Legrand (Легран) и Шнайдер (Шнайдер), Hager (Хагер), pero sus productos son caros y muchas falsificaciones. Los Precios no son tan altos para IEK (IEK), ABB (ABB), pero hay más issuesas con nm. En este caso, es mejor no incrarse con fabricantes desconocidos, ya que a menudo son simplemente inviables.

En realidad, la elección no es tan pequeña, incluso si nos limitamos solo a estas cinco empresas.Cada fabricante tiene varias líneas, que Difieren en Precio, y Mongativamente. Para entender la diferencia, es necesario mirar cuidadosamente características técnicas. Cada uno influenye en el Precio, así que lea atentamente todos los datos antes de comprar.

Cómo conectar difavtomat

Comencemos con los métodos de instalación y conexión de conexionodes. Todo es muy простой, без особых сложностей с сеном. En la mayoría de los casos, se monta en un dinrake. Para esto hay proyecciones especiales que mantienen el dispositivo en su lugar.


Conexion electrica

Conexión de la fuente de alimentación a la red eléctrica se realiza mediante cable aislados. La sección se selecciona sobre la base de nominal. Por lo general, la línea (fuente de alimentación) está conectada a los enchufes superiores: están firmados con números impares, la carga (en los más bajos) se firma con números pares. Dado que tanto la fase como el cero están conectados al autómata Diferencial, para no confundirse, las tomas para el "cero" están firadas con la letra latina N.


En algunas líneas, puede conectar la línea a las ranuras superior e inferior. Un ejemplo de un dispositivo de este tipo en la foto de arriba (izquierda). En este caso, la numeración se escribe en el diagrama con una fracción: 1/2 en la parte superior и 2/1 en la parte inferior, 3/4 en la parte superior и 4/3 en la parte inferior. Esto Meaninga que no importa conectar la línea desde arriba o desde abajo.


Antes de conectar la línea, los cable se retiran del aislamiento a una distancia de unos 8-10 mm del borde. En el terminal deseado, afloje ligeramente el tornillo de montaje, вставьте эль кондуктора, apriete el tornillo con una fuerza suficientemente grande. Luego, tyre del cable varias veces para asegurarse de que el contacto sea normal.

Chequeo de salud

Una vez que haya conectado la unidad, haya suministrado alimentación, debe verificar el funcionamiento del sistema y la instalación. Para empezar, probamos la propia unidad. Para hacer esto, hay un botón especial, firmado por "Prueba" или simplemente por la letra T.Después de que los conmutadores se hayan transferido a condición de trabajo, haga clic en este botón. En este caso, el dispositivo debe "нокаутировать". Este botón Crea искусственные уна корриенте де фуга, де модо que verificamos el rendimiento del tipógrafo. Si no hubo activación, es necesario verificar la corrección de la conexión, si todo es righto, el dispositivo está defectuoso


Si, al presionar el botón "T", el difavtomat funcionó, está operativo

Otra comprobación es conectar una carga simple a cada salida. Esto comprobará la desconexión correa de los grupos de salida. Y lo último - inclusión alternativa electrodomésticosCon líneas de alimentación independientes.

Эскемас

Al desarrollar un diagrama de cableado en un apartamento o casa, puede haber muchas opciones. Pueden diferir en comodidad y fiabilidad de operación, grado de protección. Hay opciones simples que Requieren un mínimo de costos. Suelen implementationarse en redes pequeñas. Por ejemplo, en casas de campo, en pequeños apartamentos con una pequeña cantidad de electrodomésticos.En la mayoría de los casos, debe instalar una gran cantidad de dispositivos que garanticen la seguridad del cableado y la protección contra descargas eléctricas.


Circuito simple

No siempre tiene sentido instalar un gran número dispositivos de seguridad. Por ejemplo, en la cabaña de verano, donde solo hay unas cuantas tomas e iluminación, basta con colocar un difavtomat en la entrada, desde donde las líneas separadas irán a grupos de consumidores: tomas e iluminación.


Este esquema no Requiere grandes gastos, pero cuando aparece una corriente de fuga en cualquiera de las líneas, el difavtomat funcionará, desenergizando todo. Hasta que la aclaración y destroyación de las causas de la luz no lo haga.

Protección más confiable

Como ya se mencionó, лос дифававатс индивидуалес се понен эн групос "хумедос". Estos includes la cocina, el baño, la iluminación external y los electrodomésticos que utilizan agua (excepto la lavadora).Esta forma de construir un sistema proporciona un mayor grado de seguridad y protege mejor el cableado, el equipo y las personas.


Реализация этого метода кабеля для диспозитивов, требующих больших затрат на материалы, обеспечивает надежную и надежную работу системы. Desde que uno de los dispositivos de protección se dispara, el resto permanecerá operativo. Dicha conexión difavtomata utilizada en la mayoría de los apartamentos y casas pequeñas.

Esquemas selectivos

En las extensas redes de suministro de energía, es necesario que el sistema sea aún más complejo y costoso. En esta variante, después del contador, se instala un autómata Diferencial de entrada de clase S o G. Luego, cada grupo tiene su propio autómata y, si es necesario, también se coloca en consumidores Individualuales. Vea la conexión para este caso en la foto de abajo.


Con esta construcción del sistema, cuando uno de los dispositivos lineales se dispare, todos los demás permanecerán en funcionamiento, ya que entrada automática El apagado differencial tiene un retraso en la respuesta.

Los Principales errores de conexión difavtomatov

A veces, después de conectar un difavtoma, no se enciende o se corta cuando se conecta cualquier carga. Это значит, что algo está mal hecho. Hay algunos errores típicos que ocurren cuando:

  • Alambres rasguño protector (tierra) y trabajo cero (нейтральный) en algún lugar combinado. Contal error, el difavtomat no se enciende en absoluto - las palancas no están fijas en la posición superior. Tendremos que buscar dónde se combinan o confunden la "tierra" y el "cero".
  • A veces, cuando se conecta un difavtomat cero a una carga o para bajar los autómatas ubicados, no se toma de la salida del dispositivo, sino directamente de autobús cero. En este caso, los interruptores de cuchilla están en la posición de trabajo, pero cuando intenta conectar la carga, se apagan instáneamente.
  • Desde la salida del difavtomat, el cero no se suministra a la carga, sino que vuelve al bus. La carga cero también se toma del autobús. En este caso, los interruptores están en la posición de trabajo, pero el botón "Prueba" no funciona y cuando intenta encender la carga, так производят эль apagado.
  • Conexión cero mixta. Desde el bus cero, el cable debe ir a la entrada apropiada, indicada por la letra N, que está en la parte superior, no hacia abajo. Desde el cero inferior el cable debe ir a la carga. Los síntomas son similares: los interruptores están encendidos, la "Prueba" no funciona, cuando la carga está conectada, la operación se activa.
  • Si hay dos difavtomats en el esquema, se confunden cero кабели. Con tal error, ambos dispositivos se encienden, la "Prueba" funciona en ambos dispositivos, pero cuando se enciende cualquier carga, ambos autómatas se excluded a la vez.
  • En presencia de dos difavtomatov, los ceros provientes de ellos en algún lugar más conectados. En este caso, ambas máquinas están cargadas, pero al hacer clic en el botón "probar" de una de ellas, se cortan dos dispositivos a la vez. Una situación аналогичное ocurre cuando se enciende cualquier carga.

Ahora no solo puede elegir y conectar una protección automática Diferencial, sino también comprender por qué él elimina excamente lo que salió mal y corregir la situación por su cuenta.

Primero Thinkremos el Principio de Funcionamiento del RCD. Dentro del RCD hay un transformador especial en el que cada uno de los condecors (fase L, N-cero) Crea un campo electromagnético. En la operación normal, se cancelan entre sí. Cuando se производит una corriente de fuga, se производит un desequilibrio del campo electromagnético en la bobina, como resultado, la varilla empuja la palanca para apagarse. Dicho dispositivo se activa al desconectarse de la corriente de fuga, pero no está disñado para proteger contra cortocircuitos y sobrecargas de red.

¿Cómo funciona el disyuntor diferencial (дифференциал. Automático)?

Ahora hablemos de la máquina Diferencial (protección de corriente diferencial y protección general). El dispositivo está disñado para proteger el circuito de la corriente de fuga (аналогично a la operación de Ouzo), pero la ventaja de la diferencia. El disyuntor consiste en el hecho de que está incorporatedrado un disyuntor, que cumple la función de proteger el circuito contra cortocircuitos y sobrecargas. Dos en uno: Прерыватель цепи RCD + = Diferencial automático. Результат una especie de simbiosis técnica.

Disyuntor Diferencial Trifásico

Si bajo los hunguales Ouzo se instalan 3 o 4 grupos de interruptores de Circuit Individual, Entonces la máquina Diferencial proporciona un grupo separado para la protección. circuito electrico. Los disyuntores automáticos no instalan disyuntores debajo del diferencial, es ответственный за независимую манеру кортоциркуито (кортоциркуто), la sobrecarga del circuito eléctrico y la fuga de corriente a tierra.Por supuesto, puede poner interruptores automáticos bajo la diferencia. Automático, pero es un desperdicio.

Lea los siguientes artículos sobre УЗО:

Analizando las cartas recibidas, llegué a laclusionión de que muchos de ustedes todavía no ven la diferencia entre el dispositivo automático Diferencial y el RCD, por lo que en este pequeño artículo decidí explicarle esta pregunta en detallele.

Se trata de funcional y externo. differencia de la máquina automática Diferencial de UZO .Para no confundirlo por Completeto, enmendaré inmediatamente el nombre y la designación de estos dispositivos:

  • dispositivo de corriente Остаточный (RCD): es un interruptor Diferencial (VD)
  • máquina automática diferencial o, en forma abreviada, difavtomat - también es un interruptor diferencial de corriente (AVDT)

Como ejemplo, considere los productos de la empresa IEK:

  • УЗО типо VD1-63, 16 (А), 30 (мА)
  • Máquina Diferencial tipo AVDT32, C16, 30 (мА)

Фотографии, которые вы видите на фотографиях, похожи на других.

Основная диференция де ла Máquina Automática Diferencial де UZO.

En primer lugar, debe saber que estos dos dispositivos tienen una funcionalidad Diferente, que es su Principal Diferencia.

1. El dispositivo de cierre de protección (RCD). - dispositivo de conmutaciónque protege y también controla el estado actual del cableado eléctrico y, si se productions algún daño en forma de fugas, lo desconecta. Escribí sobre esto en los siguientes artículos (haga clic en los enlaces y lea):

.

2.Autómata difeutomático o Diferencial. - es un dispositivo de conmutación que combina un interruptor automático y un RCD en un caso, es decir, La máquina differencial es capaz de proteger red electrica desde, así como desde la aparición de fugas asociadas con daños en el cableado elaraosctric y en contacto con una persona bajo voltaje.

Convencionalmente, el difavtomat puede submitarse como una identifydad:

Si es más sencillo decirlo, el difavtomat es el mismo RCD, solo con la función de protección contra corrientes de cortocircuito y sobrecarga.

Espero que todo esto quede Claro. Ahora veamos cómo strictir estos dos dispositivos entre sí.

¿Cómo identifyir UZO de diphiftomate?

1. La inscripción del nombre del dispositivo.

Actualmente, la mayoría de los fabricantes, para no engañar a los compradores (y más a menudo a los mismos vendedores), comenzaron a escribir el nombre del dispositivo en la parte frontal or lateral de la cubierta, ya sea RCD (дифференциальный прерыватель) o дифавтомат (дифференциальный прерыватель).



2. Маркадо

La segunda forma determinir el RCD del diphavtomate es prestar atención a la marca.

Si en el caso solo se indica el valor. номинальное соответствие, y falta la letra en frente del número, значение este dispositivo de corte de protección (RCD). En mi ejemplo, el VD1-63 en el caso muestra solo la corriente nominal de 16 (A), y la letra del tipo de la característica está ausente.


Si antes del dígito que indica el valor de la corriente nominal, se muestra la letra B, C o D, entonces este es un autómata Diferencial.Por ejemplo, en el autómata Diferencial AVDT32, antes del valor de la corriente nominal está la letra "C", que Signa.


3. Esquema

Si el diagrama muestra solo un transformador differencial con el botón "Probar", entonces este es un RCD.


Si el diagrama muestra un transformador differencial con el botón "Prueba" y los devanados de las liberaciones electromagnéticas y térmicas, entonces este es un difavtomat.


4. Общие размеры

Ahora este parámetro ya no es relatedante, pero cuando se lanzaron las primeras difavtomaty, eran un orden de magnitud más ampio que el RCD, ya que además, era necesario colocar las cámaras térmicas y liberadores electromagnéticos. En la actualidad, por el contrario, los difactomats comenzaron a producirse con Dimensions globales más pequeñas que el RCD.

Como puede ver, en mi ejemplo, el RCD VD1-63 y el difavtomat AVDT32 tienen excamente las mismas sizes.Por lo tanto, este elemento, cuando se distingue entre UZD y diphavtomat, no vale la pena considerar.


П.С. En este artículo, hemos desmantelado todos differencias de la máquina automática Diferencial de UZO. Y aprendí a Differentirlos unos de otros externamente. Ahora necesitamos hacer una elección en una u otra dirección. Lea sobre esto en mi próximo artículo: «¿Qué elegir? RCD o difavtomat ". Esperando sus preguntas y comentarios.

УЗО и дифавтомат. Изготовление устройства защиты от протечек

УЗО

монтируются в распределительные щиты после основной (вводной) машины. Допускается установка одного УЗО (ток утечки 30 мА) на всю квартиру (дом). В этом случае для его защиты целесообразно будет установить после него автомат с меньшим номиналом тока (если УЗО 32 А, то автомат должно быть 25 А). Недостатком такого способа установки будет полное отключение напряжения в квартире при его срабатывании.

Хорошей альтернативой связке станка RCD + будет установка дифференцированного станка, объединяющего автомат и RCD. Это хорошее решение, если в электрическом щитке недостаточно места. Разностный автомат занимает меньше модулей. Однако его стоимость будет намного выше стоимости автомата RCD + даже для дифференциальных автоматов отечественного производства.

Хороший вариант - одно «вводное» УЗО + дополнительные исходящие линии для каждой группы, линия (ванная, кухня, детская) выходящая из щита.Недостатком этого способа является более высокая стоимость электрооборудования и необходимость иметь место в щите для дополнительных УЗО.

Сколько устройств УЗО потребуется для конкретной квартиры, точно ответит только специалист после проведения соответствующих расчетов. Однако, зная принцип подсчета, вы можете самостоятельно провести предварительную раскладку. Например, в однокомнатной квартире достаточно подключить в цепь розеток одно УЗО, рассчитанное на ток утечки 30 мА.

В четырехкомнатной квартире, где установлено пятнадцать групп розеток, целесообразно использовать пять УЗО, а также одно устройство на всю группу освещения, и отдельно для электроплиты и водонагревателя. Желательно подключить к электросети стиральной машины более чувствительное устройство с номинальным отключающим дифференциальным током 10 мА.

Для контроля всей электропроводки на входе в коттедж или многокомнатную квартиру, помимо расчетной, может быть установлено одно общее УЗО с номинальным током отключения 300 мА.Однако, чтобы не перегружать домашнюю сеть обилием автоматики, можно использовать дифференциальные устройства, сочетающие в себе обе защитные функции.

Также выпускаются УЗО

встроенными в розетку - они устанавливаются вместо существующей розетки, либо в виде переходника, который просто вставляется в розетку, а уже в нее - вилку электроприбора. Есть аналог УЗО, встроенного в розетки, это встроенные в розетки УЗО.

Такие УЗО хороши простотой подключения, избавляя от необходимости заменять электропроводку в требуемых помещениях (обычно ванные комнаты, кухни), но по своей цене они намного хуже, чем УЗО, вмонтированные в электрические щиты - они будут примерно в 3 раза более дорогой.

Для повышения безопасности электрооборудования также используются дополнительные устройства, датчик перенапряжения (ДПН) или многофункциональное устройство защиты (УЗМ).

Датчик перенапряжения, ДПН 260 - предназначен для ограничения максимально допустимого напряжения нагрузки. DPN 260 работает совместно с УЗО или дифференциальным автоматическим выключателем с током утечки 30 - 300 мА. Рабочее напряжение DPN 260 устанавливается в пределах 255 - 260 В, время срабатывания 0,01 сек. Он выполнен в стандартном модуле (D = 18 мм) и предназначен для установки на DIN-рейку 35 мм.

В последнее время широко применяется УЗМ - многофункциональное устройство защиты (УЗМ 30, УЗМ 31, УЗМ 40, УЗМ 41). Он предназначен для защиты подключенного к нему оборудования от разрушительного воздействия мощных импульсных скачков напряжения, вызванных электромагнитными импульсами близких грозовых разрядов или работой электродвигателей, магнитных пускателей или электромагнитов, которые близко расположены и подключены к одной сети, так как а также отключать оборудование при выходе сетевого напряжения за допустимые пределы (170 - 270 В или 170 - 250 В в зависимости от используемого УЗМ) в однофазных сетях. Оборудование включается автоматически, когда напряжение в сети восстанавливается до нормального, по истечении задержки перезапуска.

В отличие от DPN 260, который работает только с УЗО, это независимое устройство, которое может быть подключено к существующей сети в качестве дополнительного средства защиты.

Фазный провод должен быть подключен к клемме «L», а нулевой провод - к клемме «N».

Основные параметры УЗМ:

Макс. токовые шунтирующие импульсы варистором 8000 A
Обеспечивает подавление импульсов с энергией до 200 Дж
Защита нагрузки от перенапряжения более 250/270 В
Защита нагрузки от пониженного напряжения менее 170 В
Фиксированная задержка 0.2с
Фиксированная задержка перезапуска: 1мин (UZM-30, UZM-40, UZM-31, UZM-41)
6мин (UZM-50)
Поддерживает работу в широком диапазоне
Напряжение питания 0 ... 440 В
Импульсная защита время отклика, нс:

Наименование Uup, В In max, A
UZM-31 250 30
UZM-41250 40
UZM-30270 30
UZM-40270 40
UZM-50270 50

Схема:

Разработана автором много лет назад и описана в статье «Защита от тока» («Моделист-конструктор», 1981, No. 10, с. 29, 30) срабатывает защитно-отключающее устройство при появлении напряжения более 24 В на незаземленном металлическом корпусе защищаемого устройства. земля. Сегодня заземление корпусов приборов стало обязательным и кажется более правильным контролировать ток в заземляющем проводе. В случае нарушения изоляции между корпусом и сетью допустимое значение этого тока (4 ... 10 мА) будет превышено, что послужит сигналом для отключения неисправного устройства от сети.

Устройство:
Схема устройства защиты, работающего по этому принципу, показана на рис. 1. Подключите XP1 к розетке с заземляющим контактом. Трехконтактная вилка защищаемого электроприбора подключается к розетке XS1. Электронный блок защитного устройства питается от сети через понижающий трансформатор Т2 и мостовой выпрямитель на диодах VD2-VD5. Напряжение питания микросхемы таймера DA1 и усилителя на транзисторе VT1 стабилизируется с помощью стабилитрона VD6.

Первичная обмотка трансформатора тока Т1 включена в разрыв провода, соединяющего заземляющие контакты вилки XP1 и розетки XS1 (цепь PE). Напряжение, пропорциональное протекающему по нему току, выделяется на резисторе R1 и после выпрямления полупериодным выпрямителем на диоде VD1 через усилитель постоянного тока на транзисторе VT1 поступает на вход S таймера DA1. .

При отсутствии тока утечки напряжение на коллекторе транзистора и на входе таймера высокое, а на выходе таймера (вывод 3) низкий логический уровень.При увеличении тока утечки выше допустимого значения высокий уровень напряжения на коллекторе VT1 сменится на низкий, что позволит таймеру DA1 сработать. На его выходе появятся импульсы положительной полярности, первый из которых откроет тринистор VS1. Реле К1, разомкнув контакты, отключит нагрузку от сети. Мигание светодиода HL1 будет свидетельствовать о срабатывании защиты. Частота мигания (1 ... 5 Гц) зависит от номиналов резисторов R7, R8 и конденсатора Sat.

После устранения утечки тиристор VS1 останется разомкнутым, а контакты реле К1.1 останутся разомкнутыми. Для подачи сетевого напряжения на нагрузку защитное устройство необходимо вернуть в исходное состояние: выключить на время, нажав кнопку SB1, и снова включить, отпустив.

Конденсаторы С1 и С4 устраняют ложные срабатывания сигнализации от кратковременных помех в сети. R6C5 предотвращает срабатывание таймера при переходных процессах при включении питания. Схема R9C8VD7 подавляет скачки напряжения переключения на катушке реле K1.

Печатная плата:

Печатная плата устройства защиты и расположение деталей на ней показаны на рис. 2.

Детали:
Транзистор КТ3102А можно заменить на другой из той же серии или серии КТ312, КТ315. Импортные аналоги таймера КР1006ВИ1 - NE555 и многие другие с 555 в обозначении. Тринистор КУ101Б в рассматриваемом устройстве можно заменить на один из серий КУ201, КУ202.
Реле К1 - РЭС47 исполнение РФ4.500.407-01 (сопротивление обмотки - 160 ... 180 Ом). При мощности нагрузки более 1 кВт ее необходимо переключать с помощью реле с более мощными контактами, а установленное на плате реле К1 использовать как промежуточное.
Трансформатор тока T1 состоит из согласующего трансформатора громкоговорителя вещания. Магнитопровод трансформатора - сталь Ш8х10. Обмотка с меньшим количеством витков удалена, а на ее место намотаны три витка изолированного провода диаметром около 2 мм - это первичная обмотка трансформатора тока.Бывшая первичная обмотка согласующего трансформатора теперь становится вторичной. Его выводы подключены к резистору R1. Силовой трансформатор Т2 - любой понижающий трансформатор с первичной обмоткой на 220 Vis, двумя вторичными обмотками, включенными последовательно на 9 В, 100 мА или с одной вторичной на 15 ... 18 В. Значение тока срабатывания защиты должно быть в диапазоне 4 ... 10 мА. Это достигается подбором резистора R2, а при необходимости - изменением количества витков первичной обмотки трансформатора тока Т1.Утечку 10 мА можно смоделировать, подключив первичную обмотку трансформатора Т1 к сети 220 В через резистор 22 кОм мощностью не менее 5 Вт.

Разработанный автором много лет назад и описанный в статье «Защита от тока» («Моделист-конструктор», 1981, № 10, с. 29, 30), защитно-отключающее устройство срабатывает при напряжении более На незаземленном металлическом корпусе защищаемого устройства появилось 24 В. земля. Сегодня заземление корпусов приборов стало обязательным и кажется более правильным контролировать ток в заземляющем проводе.В случае нарушения изоляции между корпусом и сетью допустимое значение этого тока (4 ... 10 мА) будет превышено, что послужит сигналом для отключения неисправного устройства от сети.

Схема устройства защиты, работающего по этому принципу, показана на рис. 1. Подключите XP1 к розетке с заземляющим контактом. Трехконтактная вилка защищаемого электроприбора подключается к розетке XS1. Электронный блок защитного устройства питается от сети через понижающий трансформатор Т2 и мостовой выпрямитель на диодах VD2-VD5.Напряжение питания микросхемы таймера DA1 и усилителя на транзисторе VT1 стабилизируется с помощью стабилитрона VD6.

Первичная обмотка трансформатора тока Т1 включена в разрыв провода, соединяющего заземляющие контакты вилки XP1 и розетки XS1 (цепь PE). Напряжение, пропорциональное протекающему по нему току, выделяется на резисторе R1 и после выпрямления полупериодным выпрямителем на диоде VD1 через усилитель постоянного тока на транзисторе VT1 поступает на вход S таймера DA1. .

При отсутствии тока утечки напряжение на коллекторе транзистора и на входе таймера высокое, а на выходе таймера (вывод 3) низкий логический уровень. При увеличении тока утечки выше допустимого значения высокий уровень напряжения на коллекторе VT1 сменится на низкий, что позволит таймеру DA1 сработать. На его выходе появятся импульсы положительной полярности, первый из которых откроет тринистор VS1. Реле К1, разомкнув контакты, отключит нагрузку от сети.Мигание светодиода HL1 будет свидетельствовать о срабатывании защиты. Частота мигания (1 ... 5 Гц) зависит от номиналов резисторов R7, R8 и конденсатора Sat.

После устранения утечки тиристор VS1 останется разомкнутым, а контакты реле К1.1 останутся разомкнутыми. Для подачи сетевого напряжения на нагрузку защитное устройство необходимо вернуть в исходное состояние: выключить на время, нажав кнопку SB1, и снова включить, отпустив.

Конденсаторы С1 и С4 устраняют ложные срабатывания сигнализации от кратковременных помех в сети. R6C5 предотвращает срабатывание таймера при переходных процессах при включении питания. Схема R9C8VD7 подавляет скачки напряжения переключения на катушке реле K1.

Печатная плата устройства защиты и расположение деталей на ней показаны на рис. 2. Транзистор КТ3102А можно заменить другим из той же серии или серии КТ312, КТ315. Импортные аналоги таймера КР1006ВИ1 - NE555 и многие другие с 555 в обозначении.Тринистор КУ101Б в рассматриваемом устройстве можно заменить на один из серий КУ201, КУ202.

Реле К1 - РЭС47 исполнение РФ4.500.407-01 (сопротивление обмотки - 160 ... 180 Ом). При мощности нагрузки более 1 кВт ее необходимо переключать с помощью реле с более мощными контактами, а установленное на плате реле К1 использовать как промежуточное.

Трансформатор тока T1 состоит из согласующего трансформатора громкоговорителя вещания. Магнитопровод трансформатора - сталь Ш8х10.Обмотка с меньшим количеством витков удалена, а на ее место намотаны три витка изолированного провода диаметром около 2 мм - это первичная обмотка трансформатора тока. Бывшая первичная обмотка согласующего трансформатора теперь становится вторичной. Его выводы подключены к резистору R1. Силовой трансформатор Т2 - любой понижающий трансформатор с первичной обмоткой на 220 Vis, двумя вторичными обмотками, включенными последовательно на 9 В, 100 мА или с одной вторичной на 15... 18 В. Значение тока срабатывания защиты должно быть в диапазоне 4 ... 10 мА. Это достигается подбором резистора R2, а при необходимости - изменением количества витков первичной обмотки трансформатора тока Т1. Утечку 10 мА можно смоделировать, подключив первичную обмотку трансформатора Т1 к сети 220 В через резистор 22 кОм мощностью не менее 5 Вт.

Подавляющее большинство бытовых электроприборов не имеют защитного заземления.Международный стандарт требует установки дополнительной клеммы заземления в сетевых вилках и розетках, но даже их наличие не обеспечивает безопасности при использовании электрического прибора.

Категорически запрещается использовать нейтральный провод в качестве линии заземления, так как обрыв линии может привести к появлению сетевого напряжения на нейтральном проводе.
Сетевые предохранители и автоматические защитные устройства могут не срабатывать при небольшом токе утечки, но достаточном для нанесения вреда человеку: например, автоматические машины в электрических щитах срабатывают током выше пяти ампер, а повреждающий ток для человека составляет одну десятую. ампера.

В бытовых розетках нет разницы между фазой и нулем.
Эксплуатация бытовых электроприборов без заземления во влажных и токопроводящих помещениях строго запрещена из-за возможного поражения электрическим током.
Повреждение изоляции питающей проводки или внутреннее короткое замыкание питающей сети на корпус устройства угрожает замкнуть линию и вызвать возгорание.
Избежать поражения электрическим током поможет автомат, который отключит неисправное электрическое устройство до срабатывания защиты сети, как только на корпусе появится напряжение утечки.

Блок-схема устройства защиты от тока утечки состоит из:
1. Триггер транзистора
2. Тиристорное реле
3. Трансформаторы тока утечки
4. Устройство питания выпрямителя
5. Светодиодная сигнализация сети и включение
6. Стабилизатор напряжения питания

Защитное устройство электрически не связано с нагрузкой и выполнено в виде адаптера.
Работа устройства основана на контроле тока в цепях питания нагрузки.

Напряжение на обмотках трансформатора Т1, Т2, создаваемое протекающим током нагрузки электрического прибора, алгебраически суммируется и на тех же уровнях равно нулю. Избыточный ток в одной из цепей (утечка) питания нагрузки создает разность магнитных полей и напряжение разности токов подается на триггер электронного устройства.

Конденсатор С2 на входе выпрямительного моста VD1 исключает возможное срабатывание схемы прибора от помех питающей сети нагрузки.
Выпрямленное напряжение с моста VD1 через подстроечный резистор R1 поступает на базу транзистора VT1 триггерного транзистора.
Рассогласование напряжения, усиленное транзистором VT1 в режиме триггера, переключит транзистор VT1 в открытое состояние, а транзистор VT2 - в закрытое состояние. Резистор
R3 позволяет установить чувствительность триггера на транзисторах VT1, VT2 в зависимости от их усилительных характеристик.
Тиристор VS1 откроется и включит реле К1, которое контактами К1.1 разомкнет цепь питания нагрузки.

Использование тиристорного режима работы в цепях постоянного тока, блокировка после подачи управляющего напряжения - оставляет нагрузку в отключенном состоянии. После обнаружения поломки или утечки в корпус электроприбора прибор снова включают.

Схема стабилизированного питания устройства защиты от тока утечки состоит из силового трансформатора Т3, с вторичным напряжением 12 Вольт 0,1 Ампера, выпрямительного моста VD3, сглаживающего конденсатора С3, С6 и аналогового стабилизатора на микросхеме DA1.
Устройство индицируется красным светодиодом HL1.

Настройка схемы устройства заключается в настройке чувствительности транзисторного триггера.
При отключенных от цепи трансформаторах Т1, Т2 установите резистор R3 в положение, определяющее включение реле К1, то есть чтобы оно сработало и верните ползунок резистора в режим отключения триггера.
Диаграммы режима переключения можно отследить по включению светодиода HL2, его свечение указывает на включенное состояние нагрузки, погасание - на то, что нагрузка отключена (аварийное состояние).

Концы обмоток трансформаторов Т1, Т2 соединены последовательно, так что при подключении нагрузки (временно в виде настольной лампы) переменное напряжение на конденсаторе С2 равно нулю. Создав искусственную утечку, подав через ограничительный резистор 100 Ом переменное напряжение 1-5 вольт от любого сетевого трансформатора с напряжением 5-12 вольт отследить отключение нагрузки. Трансформаторы Т1, Т2 отключать нельзя.

Имя

Замена

Примечание

Стабилизатор

Транзистор

Транзистор

Тиристор

Подстройка резистора

Диод.мост

Резисторы

Трансформатор

РЭС 47, РЭС59

Трансформаторы тока Т1, Т2 представляют собой ферритовые кольца 2000НМ - диаметром 18 мм, с намотанными на 96 витков ПЭЛ-2 диаметром 0.На 1 мм провода электропитания электроприбора пропущены через внутреннее отверстие ферритового кольца.

Для защиты потребителей мощностью более 200 Вт нагрузку электроприбора следует подключать через пускатель нулевой или первой величины, катушку пускателя запитать от сети через нормально замкнутые контакты реле К1 (1 -2).

Электросхема устройства защиты от тока утечки собрана в пластиковом ящике БП-1 с розеткой для подключения нагрузки электроустройства, на внешней панели корпуса размещены светодиоды, трансформаторы тока Т1, Т2 - фиксируется навесом.

Неприятной ситуации с затоплением вашего дома, а также квартир, расположенных на нижних этажах, можно избежать, установив систему, закрывающую приточные клапаны при появлении влаги на полу помещения. Такие устройства, разработанные специально для домашнего использования, давно существуют на рынке под общим названием «системы защиты от утечек». Широкому распространению этих устройств препятствует их высокая стоимость, связанная с доступностью импортных узлов и агрегатов. Защита от протечек своими руками , лишена этого недостатка и может быть изготовлена ​​из деталей, которые можно найти в любом гараже.

Рассмотрим два типа устройств: механические и электронные. Первое устройство очень легко изготовить. Второй потребует определенных знаний в области электроники и навыков работы с паяльником. Оба устройства были многократно повторены домашними мастерами и заслужили репутацию недорогих и эффективных систем защиты от протечек воды.

Устройство защиты от протечек изобретателя Рудика А.В.

Самодельный механизм, изобретенный изобретателем Александром Владимировичем Рудиком, чем-то напоминает мышеловку. Его конструкция включает в себя искусно изготовленный металлический корпус, пружину, бумажную ленту и кабель, прикрепленный к шаровому крану, перекрывающему подачу воды. Этот механизм работает следующим образом: когда бумажная лента намокает из-за попадания в нее влаги, она разрывается и освобождает натянутую пружину.Сжимая, пружина натягивает трос, который, в свою очередь, закрывает клапан.

Механизм Александра Рудика немного похож на мышеловку

Преимущество такого устройства в том, что не требуется вмешательства в систему водоснабжения, так как используются уже установленные в ней шаровые краны. Кроме того, при необходимости ничто не препятствует ручному закрытию клапанов.

Установка кабеля

Устройство защиты от протечек можно установить где угодно: на кухне под раковиной, в ванной или в туалете.Его конструкция позволяет использовать два кабеля для одновременного прекращения подачи холодной и горячей воды. Более того, механизм не требует обслуживания.

Изготовление устройства защиты от протечек

Для изготовления устройства защиты от протечек потребуется:

  • Тиски слесарные;
  • Ножовка по металлу;
  • Дрель;
  • Молот
  • Плоскогубцы;
  • Электрошлифовальный станок.

Из материалов следует запастись листовым металлом (желательно оцинковкой или нержавеющей сталью).Также вам понадобятся: кабель, подходящий деревянный брусок размером 360х50х30мм, пружина, бумага, шурупы, канцелярские кнопки.

Схема раскроя листового металла

Основание механизма - колодка, край которой срезан по короткой стороне под углом 93 °. На нем крепятся элементы 3, 4, 5, а также пружина и трос.

В качестве чувствительного датчика используется бумажная полоска, которая крепится к деревянной основе с помощью кнопок.

Обычная бумага используется в качестве сигнального устройства

Изготовить элемент No.3 можно использовать сплошной брус размером 150х20х50мм. Вырезанная из листа заготовка сгибается вокруг этой планки, делаются прорези для установки кабеля, после чего снимается с деревянного приспособления.

Третий и четвертый элементы конструкции лучше делать из нержавеющей стали, так как этот материал имеет более скользкую поверхность. Места, где нужно согнуть детали, показаны на чертеже красными линиями.

Установите кабель в пазы частей 4a и 4b

Кабель устанавливается в разъем частей 4a и 4b.Затем детали 4, 4a, 4b и пружину нужно соединить снизу винтом.

Механизм регулировки

Устройство удобно изготовить и настроить с помощью простого устройства, имитирующего часть водопровода. Для этого понадобится труба 20 мм с резьбовой частью, на которую нужно установить шаровой кран.

Кронштейн для крепления механизма к трубопроводу

С помощью такого устройства можно проверить и отрегулировать работу механизма прямо в мастерской.Также труба понадобится при сверлении отверстий в элементах 2 и 2а. Для этого между ними устанавливается труба и детали зажимаются в тисках. При этом убедитесь, что ручка клапана (элемент 1 и 1а) находится в закрытом состоянии, а пазы для кабеля и элемента 2 совмещены. После этого приступайте к сверлению сквозных отверстий элементов 2 и 2а.

Рукоять крана позволит установить механизм прямо в мастерской

Элемент 5 имеет отверстие для штифта (для установки пружины) и отверстие для крючка.Прокручивая витки, часть 5, вы можете регулировать жесткость пружины.

Механизм в «заряженном» состоянии

Сила натяжения пружины в рабочем положении должна быть не менее 10 кг. Основное условие: прикладываемое к бумажной ленте усилие 1-1,5 кг. Для измерения его стоимости можно использовать бытовые пружинные весы («галоп»). При необходимости величину силы можно изменить, уменьшив или увеличив угол на коротком конце штанги. Элементы 3,4 должны иметь одинаковый угол в области касания.

Пружинный кронштейн с отверстием для штифта

Хорошая пружина получается, отрезав от дверной пружины нужный кусок, который продается в любом хозяйственном магазине. Вы можете использовать велосипедный трос, укоротив его до нужной длины.

Для проверки работоспособности собранной системы бумажную ленту смачивают водой. Когда он намокнет, он должен сломаться и освободить пружинный механизм.

Требования к установке системы механической защиты от протечек

Если механизм сработал, последующую установку бумажной ленты следует производить только после полного удаления влаги с поверхности устройства.

Длина кабеля не должна превышать 2 м, при этом следует избегать его многочисленных изгибов (допускается не более одного изгиба под прямым углом).

Крепить кронштейн к трубе необходимо жестко, поэтому напорный трубопровод лучше сделать из металлических труб.

Так выглядит приводной механизм

Шаровой кран должен быть хорошего качества. Сопротивление закрывающему усилию и рывкам при повороте ручки не допускается.

Механизм защиты от протечек (видео)

Электронная система защиты от наводнений

Электронная система состоит как минимум из трех блоков. Это датчик протечки, устанавливаемый на полу помещения, блок управления и исполнительный механизм.

Такая система работает следующим образом: при появлении влаги замыкается цепь между электродами датчика. Это дает команду блоку управления подать напряжение на электропривод, который перекрывает подачу воды. Датчик протечки и блок управления можно сделать своими руками.Электроклапан или шаровой кран с сервоприводом требуется в качестве исполнительного механизма.

Изготовление сенсора

Самый простой датчик утечки - это два проводника, расположенные на некотором расстоянии друг от друга. Однако согласитесь, что оголенные провода на полу ванной или туалета будут смотреться как минимум нелепо, а как максимум представлять опасность поражения электрическим током. Поэтому можно сделать датчик, вытравив дорожки на печатной плате из печатной платы с фольгированным покрытием, а в качестве корпуса использовать кнопку от дверного звонка.

Использование корпуса дверного звонка в качестве датчика утечки

Работы выполнять в следующем порядке:

  • Обрежьте доску по размеру пуговицы;
  • Методом ЛУТ или фоторезистом необходимо протравить дорожки на поверхности плат;
  • Лужение печатных проводников паяльником;
  • Припаять скобы к проводникам как ножки;
  • Подключите соединительный провод;
  • Установите печатную плату в корпус кнопки звонка.

Компоновка печатной платы

При этом саму кнопку разбирать не нужно, с ее помощью можно закрыть линию для проверки работоспособности системы.

Электросхема блока управления

Система питается от небольшой аккумуляторной батареи 12 В. Основное требование к блоку питания - его низкий саморазряд. Поскольку ток, потребляемый схемой в режиме ожидания, незначителен, аккумулятор придется заряжать буквально пару раз в год.

Схема управления закрытием шарового крана работает следующим образом. В дежурном режиме ток через датчик отсутствует, транзисторы закрыты, реле обесточено. При появлении воды на базе транзистора VT1 появляется напряжение смещения, в результате чего транзистор открывается и подает питание на базу более мощного транзистора VT2. В свою очередь, открытый транзистор VT2 управляет электромагнитным реле, которое подает питание на исполнительный механизм.

Пример схемы управления закрытием шарового крана

В электрической схеме могут использоваться транзисторы n-p-n структуры с любой маркировкой.Транзистор VT2 должен быть средней мощности. Резисторы R1, R2 маломощные.

Расширенная электрическая схема показана на следующем рисунке. Он предназначен для соединения двух мотор-редукторов.

Пример улучшенной схемы подключения

Механизм исполнительный

Разумеется, привод можно собрать независимо, используя подходящий мотор-редуктор и концевые выключатели. Однако проще и надежнее будет приобрести заводской шаровой кран с сервоприводом.Приобретая такое устройство, убедитесь, что в его конструкции есть концевые выключатели, размыкающие цепь в крайних положениях.

Конечно, цена этих устройств намного выше их пластиковых аналогов, но надежность их работы не вызывает нареканий.

Исполнительный механизм

После подключения датчика, блока управления и электрического клапана к источнику питания проверьте систему. Для этого на место установки датчика наливают немного воды.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
