Обозначение УЗО и дифференциального автомата.
- Информация о материале
- Категория: Обозначения в электрических схемах.
- Просмотров: 164860
На данный момент в ГОСТ нет каких либо рекомендаций относительно условных графических обозначений УЗО и дифференциальных автоматов. Изображения обозначений, которые используют в схемах отличаются друг от друга.
По этому, в данной статье, я хочу дать свои рекомендации и предложить вариант обозначений УЗО и дифференциального автомата, который по моему мнению, будет соответствовать функциональному назначению этих электрических аппаратов.
Функционально УЗО можно определить как быстродействующий выключатель, реагирующий на дифференциальный ток — ток утечки в проводниках, подводящих электроэнергию к защищаемой электроустановке.
Из выше сказанного следует что изображение условного обозначения УЗО, должно состоять из обозначения выключателя и трансформатора тока нулевой последовательности, сигнал от которого (ток нулевой последовательности), воздействует на механизм отключения контактной группы аппарата.
Этому требованию подходят следующие обозначения:
Дифференциальный автомат, отличается от УЗО тем, что совмещает в одном электрическом аппарате два устройства, автоматический выключатель и устройство защитного отключения. По этому можно использовать следующее обозначение:
| С использование распространенного обозначения автоматического выключателя | |||
| | |||
С использованием обозначения автоматического выключателя по ГОСТ 2. 755 | |||
| | |||
Буквенно-цифровое обозначение УЗО и дифференциальных автоматов, на мой взгляд, можно наносить на схеме следующим образом:
| |
Где Q1 и QF1 обозначают функции выключателя и автоматического выключателя соответственно и порядковый номер аппарата в схеме. Значение дифференциального тока, обозначает функцию устройства защитного отключения
Второй вариант буквенно-цифрового обозначения, который часто применяется: QD1 для УЗО и QFD1 для дифференциального автомата. И хотя согласно ГОСТ 2.710 код буквы D обозначает схемы интегральные, более подходящего символа в данном ГОСТ нету. Будем считать, что D, от слова дифференциальный.
Данный вариант условных графических обозначений УЗО и дифференциальных автоматов, до момента публикации каких либо рекомендаций в нормативных документах, на мой взгляд является наиболее приемлемым.
Поэтому, я решил включить трафареты рассмотренных выше электрических аппаратов в Комплект для черчения электрических схем.
Дифавтомат обозначение на однолинейной схеме
Для автоматического выключателя дифференциального тока (АВДТ или дифавтомат) нет утвержденного в ГОСТ или СП, индивидуального графического и буквенного обозначения.
Даже в современном ГОСТ Р МЭК 60617-DB-12M-2015, содержащем в себе все условные графические знаки для электрических схем, который введен в действие в 2016г, не представлен АВДТ.
Поэтому, обозначение дифавтомата на электрических схемах, формируется согласно ГОСТ 2.702-2011 «Единая система конструкторской документации (ЕСКД), который разрешает самим создавать схематические обозначения оборудования или устройств, если они не определены в других нормативах, стандартах и правилах.
Согласно нему, дифавтомат на однолинейной схеме показывается следующим образом:
Как и сам дифференциальный автомат, его схематический вид, образуется слиянием обозначений АВ (автоматического выключателя) и УЗО, сочетая в себе их графические признаки.
Так как государственные стандарты не регламентируют вид дифавтомата, на всех планах, в обязательном порядке, добавляется блок с условными графическими обозначениями (УГО), в котором даётся расшифровка и пояснение использованным символам.
Буквенное обозначение
Правильная буквенная маркировка дифавтомата на схемах — QF , только она полностью соответствует ГОСТ 2.710-81 ЕСКД. При этом, такое буквенное обозначение не даёт точного определения функций устройства, не раскрывает принципа действия.
Более того, согласно того же стандарта, маркируются и АВ, и устройства защитного отключения- УЗО. Это часто вводит в заблуждение электриков или электромонтажников, поэтому проектировщики в электропроектах нередко самостоятельно вводят маркировки: Q, QD, QFD, QDF и т.д.
Различие УЗО и ДИФАВТОМАТА на схемах
Из-за внешнего сходства дифавтомата и УЗО на однолинейных схемах, многие их путают, хотя, при прямом сравнении, видны явные различия:
У автоматического выключателя дифференциального тока, в отличии от УЗО, добавлены дополнительные графические знаки, присущие модульным автоматам, это — автоматическое срабатывание и функция выключателя (отмечены на изображении выше).
Функция выключателя часто вообще не показывается проектировщиками электросхем, они оставляют лишь знак автоматического срабатывания, поэтому, лучше всегда ориентируйтесь именно на него и тогда точно не перепутаете эти устройства.
Обозначение УЗО и дифференциального автомата.
На данный момент в ГОСТ нет каких либо рекомендаций относительно условных графических обозначений УЗО и дифференциальных автоматов. Изображения обозначений, которые используют в схемах отличаются друг от друга.
По этому, в данной статье, я хочу дать свои рекомендации и предложить вариант обозначений УЗО и дифференциального автомата, который по моему мнению, будет соответствовать функциональному назначению этих электрических аппаратов.
Функционально УЗО можно определить как быстродействующий выключатель, реагирующий на дифференциальный ток — ток утечки в проводниках, подводящих электроэнергию к защищаемой электроустановке. В качестве датчика дифференциального тока и основного функционального элемента УЗО используется трансформатор тока, который часто называют трансформатором тока нулевой последовательности (что не совсем правильно, но думаю приемлемо).
Из выше сказанного следует что изображение условного обозначения УЗО, должно состоять из обозначения выключателя и трансформатора тока нулевой последовательности, сигнал от которого (ток нулевой последовательности), воздействует на механизм отключения контактной группы аппарата.
Этому требованию подходят следующие обозначения:
Дифференциальный автомат, отличается от УЗО тем, что совмещает в одном электрическом аппарате два устройства, автоматический выключатель и устройство защитного отключения. По этому можно использовать следующее обозначение:
| С использование распространенного обозначения автоматического выключателя | |||
| С использованием обозначения автоматического выключателя по ГОСТ 2.755 | |||
Буквенно-цифровое обозначение УЗО и дифференциальных автоматов, на мой взгляд, можно наносить на схеме следующим образом:
Где Q1 и QF1 обозначают функции выключателя и автоматического выключателя соответственно и порядковый номер аппарата в схеме.
Значение дифференциального тока, обозначает функцию устройства защитного отключения
Второй вариант буквенно-цифрового обозначения, который часто применяется: QD1 для УЗО и QFD1 для дифференциального автомата. И хотя согласно ГОСТ 2.710 код буквы D обозначает схемы интегральные, более подходящего символа в данном ГОСТ нету. Будем считать, что D, от слова дифференциальный.
Данный вариант условных графических обозначений УЗО и дифференциальных автоматов, до момента публикации каких либо рекомендаций в нормативных документах, на мой взгляд является наиболее приемлемым. Поэтому, я решил включить трафареты рассмотренных выше электрических аппаратов в Комплект для черчения электрических схем.
Обозначение УЗО и дифференциального автомата.
На данный момент в ГОСТ нет каких либо рекомендаций относительно условных графических обозначений УЗО и дифференциальных автоматов. Изображения обозначений, которые используют в схемах отличаются друг от друга.
По этому, в данной статье, я хочу дать свои рекомендации и предложить вариант обозначений УЗО и дифференциального автомата, который по моему мнению, будет соответствовать функциональному назначению этих электрических аппаратов.
Функционально УЗО можно определить как быстродействующий выключатель, реагирующий на дифференциальный ток — ток утечки в проводниках, подводящих электроэнергию к защищаемой электроустановке. В качестве датчика дифференциального тока и основного функционального элемента УЗО используется трансформатор тока, который часто называют трансформатором тока нулевой последовательности (что не совсем правильно, но думаю приемлемо).
Из выше сказанного следует что изображение условного обозначения УЗО, должно состоять из обозначения выключателя и трансформатора тока нулевой последовательности, сигнал от которого (ток нулевой последовательности), воздействует на механизм отключения контактной группы аппарата.
Этому требованию подходят следующие обозначения:
Дифференциальный автомат, отличается от УЗО тем, что совмещает в одном электрическом аппарате два устройства, автоматический выключатель и устройство защитного отключения. По этому можно использовать следующее обозначение:
| С использование распространенного обозначения автоматического выключателя | |||
С использованием обозначения автоматического выключателя по ГОСТ 2. 755 | |||
Буквенно-цифровое обозначение УЗО и дифференциальных автоматов, на мой взгляд, можно наносить на схеме следующим образом:
Где Q1 и QF1 обозначают функции выключателя и автоматического выключателя соответственно и порядковый номер аппарата в схеме. Значение дифференциального тока, обозначает функцию устройства защитного отключения
Второй вариант буквенно-цифрового обозначения, который часто применяется: QD1 для УЗО и QFD1 для дифференциального автомата. И хотя согласно ГОСТ 2.710 код буквы D обозначает схемы интегральные, более подходящего символа в данном ГОСТ нету. Будем считать, что D, от слова дифференциальный.
Данный вариант условных графических обозначений УЗО и дифференциальных автоматов, до момента публикации каких либо рекомендаций в нормативных документах, на мой взгляд является наиболее приемлемым.
Поэтому, я решил включить трафареты рассмотренных выше электрических аппаратов в Комплект для черчения электрических схем.
Чем УЗО отличается от дифавтомата?
Большинство людей не очень хорошо разбираются в видах защитных устройств для электрической сети, поэтому часто не понимают, в чем между ними разница. На самом деле эти устройства предназначены для решения разных задач, а потому знать, чем они отличаются и какую функцию выполняют, нужно знать даже обычному жителю — хотя бы в общих чертах. УЗО часто путают с дифференциальным автоматическим выключателем. Прочитав представленную вашему вниманию статью, вы узнаете, в чем отличие УЗО от дифавтомата, а также сможете понять, когда и какое из этих устройств лучше установить.
Содержание
- УЗО и дифференциальный автомат: выполняемые задачи
- Отличие внешнего вида УЗО от дифференциального автомата
- УЗО и дифференциальный автомат: отличие в маркировке
- Отличие устройств на электрической схеме
- Аббревиатура на корпус
- УЗО и дифференциальное АВ: какое из этих устройств выбрать?
- Заключение
УЗО и дифференциальный автомат: выполняемые задачи
Если рядом поставить УЗО и дифавтомат, сразу будет заметно их сходство.
Действительно, такие устройства легко спутать. Но они выполняют разные задачи. УЗО защищает людей и домашних животных от поражения электрическим током — это его единственная функция. При повреждении линии питания или любого из подключенных к ней устройств в цепи может появиться ток утечки. Прикосновение к такой проводке может привести к сильному поражению электрическим током.
Кроме того, утечка тока может привести к перегреву и последующему расплавлению изоляции, что часто приводит к пожару. Установка УЗО решит эту проблему — при обнаружении тока утечки оно сработает, и цепь разомкнется. После устранения неполадок машину можно снова включить.
Однако это устройство не обеспечивает защиту от всех потенциальных проблем с кабелем. Защищая линию от утечек, не реагирует на перегрузки и токи короткого замыкания. Чтобы избежать этих проблем, его следует устанавливать только вместе с автоматическим выключателем. Другой вариант – подключение дифференциального автомата к сети вместо УЗО.
Разница между устройствами наглядно показана на видео:
Для начала поясним, что такое дифавтомат. Так называют защитное устройство, способное одновременно выполнять работу УЗО и АВ. Таким образом, он сможет уберечь линию от любых возможных нарушений (утечка тока, короткое замыкание, перенапряжение). Проще говоря, это обычный автоматический выключатель для электрической сети с УЗО, входящим в его состав.
Само устройство защитного отключения можно сравнить с индикатором утечки, который покажет, поступает электричество к потребителям или уходит. Есть утечка — срабатывает УЗО и обесточивает сеть.
Если его нет, устройство не заметит ни перегрузок, ни коротких замыканий. Поэтому, если вы думаете о том, что вам все-таки нужно — УЗО или дифавтомат, и не знаете, что выбрать для защиты домашней линии, то помните: первое не является самодостаточным устройством и не устанавливается в линии без автоматического выключателя.
Сам дифавтомат может защитить сеть от описанных выше проблем и не нуждается в дополнительном оборудовании.
Отличие внешнего вида УЗО от дифференциального автомата
Определите, какое устройство перед вами — УЗО или дифференциал. автомат — довольно легко, даже визуально. Несмотря на внешнее сходство (рычаг переключателя, наличие кнопки «Тест», одинаковая часть корпуса с напечатанной на ней схемой, а также цифрами и буквами), достаточно внимательно присмотреться, чтобы увидеть, что обозначения на этих устройствах разные . Об этом мы поговорим ниже. А еще проще определить, УЗО перед вами или дифавтомат, по расположению кнопки «Тест» и переключателя. У АВДТ рычаг слева, кнопка справа, а у УЗО наоборот. Это хорошо видно на фотографии выше.
УЗО и дифференциальный автомат: разница в маркировке
Следующий вопрос: как отличить УЗО от дифавтомата по одному из признаков — маркировке, нанесенной на его корпусную часть.
На поверхности УЗО номинальный ток указывается исключительно цифрами.
Латинская буква (B, C, D) перед ними является составным знаком RCBO.
Давайте еще раз взглянем на фотографию выше. На корпусной части УЗО имеет маркировку «16А». Это значит, что номинальный ток в цепи, в которую включено это устройство, не должен превышать 16А. АВДТ, рассчитанные на такой же номинальный ток, имеют маркировку «С16». Буква обозначает характеристику встроенных расцепителей.
Несколько способов отличить УЗО от дифавтомата на видео:
Отличие устройств на электрической схеме

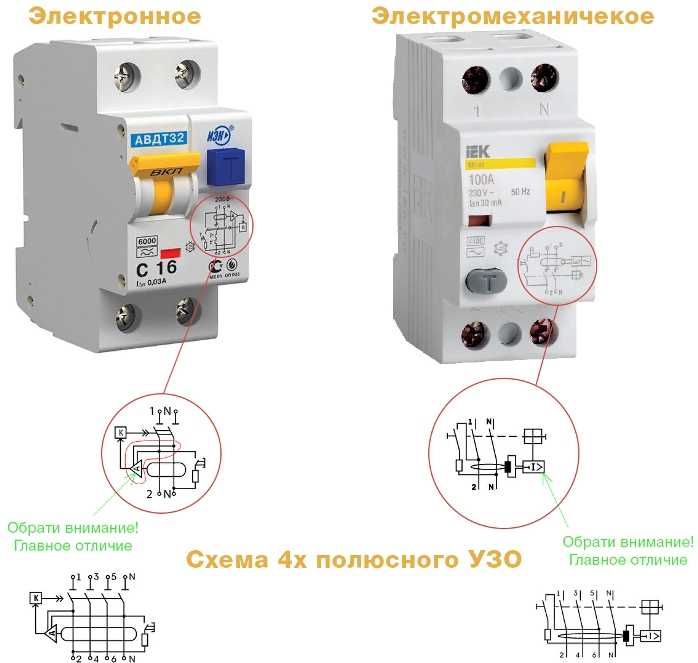

Схема применяется ко многим устройствам. Если смотреть на УЗО или на дифференциал. автомата, вы заметите, что применяемые к ним схемы похожи, но не идентичны. На схеме ВД есть овал — этим символом обозначен дифференциальный трансформатор, являющийся основной частью устройства. Он отвечает за обнаружение тока утечки. К отличительным символам на схеме АВДТ относятся обозначения расцепителей — электромагнитного соленоида и биметаллической пластины, обеспечивающих работу автомата при появлении в цепи токов короткого замыкания или перегрузок.
На устройстве защитного отключения нет символов отключения.
Аббревиатура на корпусе
Так как производители знают, что обычные люди часто путаются в этих устройствах, многие из них наносят соответствующие аббревиатуры сбоку на корпусе. Устройство защитного отключения соответствует буквам ВД (автомат дифференциального тока), техническая аббревиатура дифавтомата — ВДТ (что означает — выключатель дифференциального тока).
Эта функция позволяет точно понять, что представляет собой тот или иной прибор – УЗО или дифференциальный автомат. К сожалению, такие обозначения встречаются только на устройствах от российских производителей, импортные устройства этой маркировки не имеют.
УЗО и дифференциальное АВ: какое из этих устройств выбрать?
Итак, чем отличается УЗО от дифавтомата, мы разобрались. Теперь перейдем к вопросу, который часто задают на форумах: «Что лучше — УЗО или дифференциал?» Действительно, учитывая, что АВДТ представляет собой два устройства в комплексе, обеспечивает надежную защиту сети от утечек, перегрузок и токов короткого замыкания, при этом не требуя дополнительных устройств, можно прийти к выводу, что в любом случае необходимо установить дифавтомат.
Но это не так. Разберемся подробнее.
По цене АВДТ дороже УЗО. Однако общая стоимость УЗО и АВ выше, чем у дифференциального выключателя. В связи с этим покупка последних более выгодна.
По надежности работы эти устройства одинаковы. Отличаться могут только устройства разных производителей. Устройства российского производства нельзя назвать плохими, но тем не менее они уступают большинству зарубежных аналогов по времени отклика, да и качество материала, из которого изготовлена корпусная часть отечественных изделий, хуже. Естественно, цена на импортные устройства выше, чем на произведенные в России.
Теперь поговорим о недостатках, присущих АВДТ как комбинированному устройству. Если УЗО и автоматический выключатель установлены раздельно, то при неисправностях в цепи срабатывает один из них: при протечке — ВД, а при перегрузке или коротком замыкании — АВ. Это значительно упрощает устранение неполадок. Если дифавтомат сработал, то придется потратить много времени на выяснение причины его отключения.
Правда, с учетом этой особенности некоторые современные модели АВДТ снабжены индикаторами срабатывания, позволяющими установить, что вызвало срабатывание устройства. выключить.
Еще одна возможная неприятность — поломка. Любая техника может сломаться, защитные устройства не исключение. При выходе из строя одного из устройств в цепочке УЗО-АВ его замена обойдется дешевле, чем установка нового дифавтомата. В этом случае одна из частей АВДТ может прийти в негодность, и все устройство придется заменить. Поэтому при выборе между этими устройствами нужно учитывать стабильность сети и риск возможных сбоев.
Что касается простоты установки, то АВДТ в этом плане предпочтительнее — его проще и быстрее установить в распределительный щит, чем два устройства.
Возможные ошибки при подключении УЗО и дифавтоматов на видео:
Заключение
В этом материале мы разобрались, что такое УЗО и дифференциальный АВ, в чем особенности их функционирования, а также чем ВД отличается от автомата (дифференциала).
Помните, что при выборе УЗО или дифавтомата с целью защиты сети нужно обращать внимание на параметры защищаемой линии. Например, в квартире или небольшом частном доме можно установить как УЗО отдельно от АБ, так и УВДТ — принципиальной разницы в этом нет.
Что касается крупных зданий с большим количеством нагрузок (например, коттеджи с котельными и хозяйственными узлами), то предпочтение лучше отдать дифференциальному автомату.
по назначению, по параметрам и схемам
Все больше людей задумываются о необходимости защиты домашней электросети от возможных утечек, перегрузок и коротких замыканий. Средства защиты чаще всего имеют немалую стоимость, но негативное влияние этих факторов приводит к еще более неприятным последствиям в виде дорогостоящего ремонта или необходимости полной замены бытовой техники. Чтобы правильно выбрать оборудование, нужно знать, как оно работает, а также чем отличается УЗО от дифавтомата.
Содержание
- Функциональная цель
- Почему устройства выключают
- Различия в внешности
- Важные тонны
- Установка цепных выключателей
Функциональная цель
.
вся электрическая сетьУЗО срабатывает, если в подключенной к нему сети зафиксирована разница между токами в нулевом и фазном проводах, так как это свидетельствует об утечке. Такая ситуация чревата серьезными последствиями, наиболее опасным из которых является поражение человека электрическим током при прикосновении к поврежденному оборудованию.
Однако, если сразу включить все электроприборы, находящиеся в помещении и образовать серьезную перегрузку, УЗО не сработает. Проводка, если нет других вариантов безопасности, будет гореть вместе с этим устройством.
С помощью УЗО не удастся обеспечить безопасность электрической сети от возможного возникновения в ней короткого замыкания или чрезмерной нагрузки. Установив такое оборудование в свою сеть, вы не сможете добиться защиты от каких-либо внештатных ситуаций.
Дифференциальный автомат – это специальное устройство, совмещающее в себе функции УЗО и автоматического выключателя. Установка дифавтомата в доме обеспечивает гарантированную безопасность электрической сети.
Отличие дифавтомата от УЗО в том, что первый обеспечивает полную защиту от протечек, коротких замыканий и повышенных нагрузок, чего нельзя добиться с помощью УЗО.
Есть еще несколько обстоятельств, на которые важно обратить внимание при выборе того или иного устройства. В первую очередь это касается наличия свободного места на DIN-рейке распределительного щита. УЗО, независимо от того, о какой конкретно модели идет речь, должно иметь собственную защиту от короткого замыкания или перегрузки. Вдобавок к нему придется оборудовать специальный автоматический выключатель, а комбинация УЗО-автомат требует большого количества свободного места. Если на приборной панели нет свободного места для установки всего этого оборудования, вопрос выбора отпадает сам собой.
Если основной задачей является обеспечение защиты от любых неприятностей крупной бытовой техники вроде стиральной машины или бойлера, достаточно будет оснастить электросеть простым дифференциальным автоматом.
Главное в этой ситуации правильно подобрать модель, технические характеристики которой будут соответствовать имеющейся нагрузке.
Если требуется обеспечить защиту от повреждения всей линии электропроводки, в которую войдут каждая розетка, светильник и все другое оборудование, подключенное к сети, может быть поставлено УЗО и автоматический выключатель. Эта комбинация часто используется как наиболее рациональное решение. Если нагрузка на сеть со временем увеличивается, дифференциальный автоматический выключатель будет постоянно отключать питание внутри помещения из-за перегрузки, и его необходимо будет заменить, чтобы выдержать более высокий номинальный ток. При использовании УЗО достаточно просто поменять автоматический выключатель.
Следует также учитывать финансовый вопрос. Если защита отдельного участка электропроводки, которая будет обеспечиваться с помощью УЗО и автоматического выключателя, по тем или иным причинам выйдет из строя, потребуется менять только одно устройство.
При поломке дифференциального автомата его необходимо полностью заменить, а это будет на порядок дороже.
При выходе из строя УЗО по какой-либо причине электроснабжение в доме или квартире при необходимости можно восстановить, поставив между нагрузкой и выключателем специальную перемычку. При возникновении подобных проблем с дифференциальными автоматами восстановление питания придется проводить только с применением резервного автомата.
Почему отключаются устройства
Дифференциальный автомат и УЗО можно отключить разными способами. УЗО отключается при обнаружении тока утечки в сети. Если автоматический выключатель, обеспечивающий защиту УЗО, отключен, это свидетельствует о коротком замыкании или чрезмерной нагрузке. Если отключился дифференциальный автомат, причину можно определить с помощью специализированного механического индикатора, которым оснащено большинство подобных устройств. Индикатор работает только при утечке.
Различия во внешнем виде
Сами по себе УЗО и дифференциальный автомат имеют схожий внешний вид по размерам и форме.
В связи с этим приобретать устройство лучше при поддержке опытного электрика. Однако полезно знать основные тонкости выбора таких устройств.
Во-первых, следует обратить внимание на текущую маркировку. Если на корпусе устройства присутствует только обозначение силы тока, речь идет об УЗО. Если есть еще и латинская буква, то это дифференциальный автомат. Довольно часто современные производители предпочитают писать на корпусе сразу полное название, но такой подход встречается далеко не всегда.
Если защитное устройство изготовлено в России, перед цифровыми обозначениями прописывается ВД (дифференциальный выключатель). В связи с этим проблемы с выбором чаще всего возникают, когда вы хотите купить оборудование иностранных компаний.
Важные тонкости
Одно УЗО может быть подключено к группе из нескольких автоматических выключателей как один из вариантов обеспечения экономичной защиты.
Современные УЗО могут иметь разные пороги срабатывания. Если говорить о защите оборудования, которое подключается, например, к водопроводу или газопроводу, следует обратить внимание на устройство, в котором указан ток отключения 0,01 А.
