Дифференциальный автоматический выключатель – двойная экономия или снижение надежности?
Очень часто при монтаже электрических щитов перед исполнителем — будь то электрик или электромонтажник — встает вопрос, какой вариант лучше применить: установить связку последовательно установленных УЗО и автоматического выключателя либо установить одно устройство — диф. автомат или как его правильно называют автоматический выключатель дифференциального тока (далее по тексту — АВДТ). Казалось бы, вывод тут очевиден, зачем монтировать в щит два устройства, если их вполне может заменить одно? В этом случае и место в распределительном щите экономится, и схема соединений проводов упрощается, чего тут, казалось бы, раздумывать? Однако не все так просто как кажется на первый взгляд…
Для начала давайте повторим, что такое АВДТ. Это электроустановочное изделие, которое выполняет функции защиты от токов короткого замыкания и перегрузки (функции автоматического выключателя), а так же от токов утечки (функции устройств защитного отключения), при этом по габаритам АВДТ гораздо компактнее, чем УЗО и автомат установленные вместе.
Причем, как и УЗО, АВДТ есть электромеханического типа и электронного. Последние — гораздо компактнее. Грубо говоря, электромеханический АВДТ — это в корпус модульного автоматического автомата встроено еще и электромеханическое УЗО, у электронного АВДТ аналогично — встроено электронное УЗО.
Вот тут и кроется первый минус АВДТ — это последствия компактного размещения в одном корпусе множества деталей и механизмов, что привело к сложности конструкции. Посудите сами, например, в корпусе двухполюсного автоматического выключателя и так не очень много свободного места, а точнее сказать, его практически нет. А тут еще надо вмонтировать дифференциальный трансформатор с первичной, вторичной обмоткой исполнительным органом и соединить все это с механизмом расцепления. И поэтому такое устройство АВДТ совершенно не способствует полноценному сохранению всех рабочих характеристик, как автоматического выключателя, так и УЗО — в одном корпусе. Есть некоторые производители, у которых АВДТ выпускается даже в одном модуле шириной всего 18мм.
Второй минус — это то, что на механизм расцепления будут воздействовать три расцепителя: электромагнитный (срабатывает при токах короткого замыкания), тепловой расцепитель в виде биметаллической платины (срабатывает при токах перегрузки) и расцепитель от диф. трансформатора (реагирует на токи утечки). При этом все три расцепителя воздействуют на механизм отключения с разной силой и поэтому к механизму отключения предъявляются повышенные требования, исключающие его отказ на отключение. А это приводит опять же к усложнению конструкции привода, что совсем не способствует надежности.
Третий минус присущ только электронным АВДТ — им требуется наличие напряжения питания для установленной внутри электронной схемы и поэтому такое устройство может не сработать и не отключить, например, опасное замыкание фазного провода на корпус оборудования при обрыве нулевого провода до АВДТ.
Четвертый минус так же относится не ко всем АВДТ, а только некоторых производителей: при срабатывании АВДТ невозможно определить по какой причине он отключился — либо от КЗ, либо от перегрузки или от дифференциального тока утечки, что вызывает затруднение и увеличивает время определения и отыскания неисправности.
Пятый минус АВДТ заключается в том, что при выходе его из строя или изменении параметров нагрузки приходится выбирать новое устройство по двум параметрам — по номинальному току и по дифференциальному. И бывает так, что подобного АВДТ найти не удается, а на установку связки УЗО + автомат просто нет места в распределительном щите…
Шестой минус относится к электронным АВДТ — электронная схема внутри корпуса очень чувствительна к импульсным перенапряжениям.
Плюсы АВДТ — это естественно в первую очередь габаритные размеры и еще его стоимость — зачастую немного ниже стоимости вместе взятых УЗО и автомата. И еще к преимуществам АВДТ можно отнести упрощение электрической схемы и соединений в месте установки.

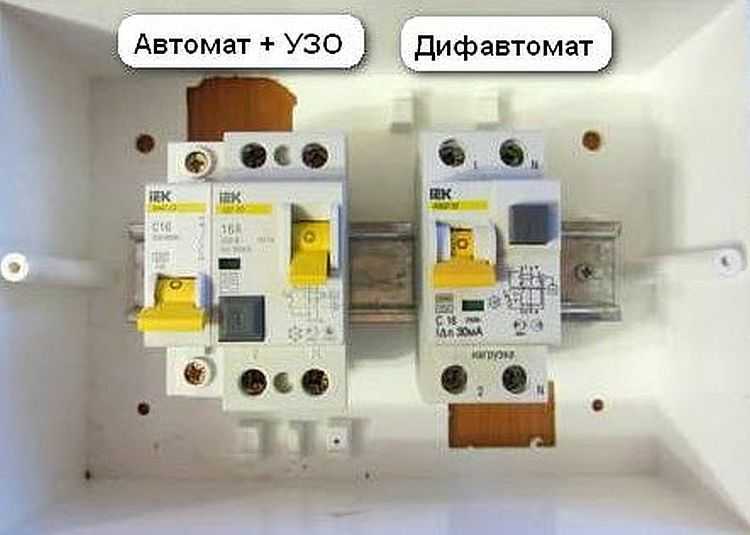

Сейчас посчитаем недостатки при применении в паре последовательно установленных УЗО и автоматического выключателя.
- Первый минус — больше стоимость (однако не намного) по сравнению с АВДТ.
-
Второй минус — увеличение количества присоединенных проводов в схеме щитка.
- Третий минус — габаритные размеры, они оказываются практически в два раза больше чем у АВДТ.
В принципе на этом все минусы и заканчиваются, далее идут только плюсы.
При сравнении этих двух вариантов применения АВДТ или УЗО + автомат зачастую складывается мнение, что надежность у двух последовательно установленных устройств гораздо ниже, чем у одного. И на самом деле — чем больше устройств в цепи, тем выше отказ, так как выйти из строя может любое из всех последовательно установленных устройств, и при этом в любом случае нагрузка останется без напряжения. Однако давайте определимся, какой может быть отказ.
Отказ возможен от ложного срабатывания устройства, поломки/износа механизма включения, потери питания на нагрузке от плохого прилегания силовых контактов и т.п. Чем грозит в этом случае такой отказ? Только отключением нагрузки от напряжения питания в самом крайнем случае, больше ничем. На электробезопасность это никаким образом не повлияет.
Простыми словами — даже если в квартире сработает ложно устройство защитного отключения или автоматический выключатель, то ничего страшного не произойдет. Ну, погаснет свет или перестанет работать бытовая техника — холодильник или телевизор, только и всего. В этом случае потребуется определить какое устройство вышло из строя и заменить его на исправное. А сейчас давайте рассмотрим более серьезный отказ с наиболее тяжкими последствиями, это — отказ устройства при аварийном событии.
Начнем с АВДТ.
Представьте себе что произошло замыкание фазного провода на заземленный корпус допустим микроволновки и при этом случилась поломка/отказ АВДТ, то есть вместо того что бы отключить поврежденный опасный участок электропроводки — дифавтомат остался во включенном положении (по какой причине это случилось не так важно, главное сам факт включенного состояния). В этом случае на корпусе микроволновой печи будет находиться опасный потенциал и, задев корпус человек, неминуемо окажется под воздействием электрического тока.
Сейчас посмотрим, что произойдет в аналогичной ситуации при применении связки УЗО + автомат. Здесь все намного лучше, чем в первом примере. При отказе УЗО (а именно оно должно первым отключиться, так как чувствительность и время отключения у него меньше) аварийный участок отключит автоматический выключатель, потому что ток короткого замыкания будет достаточно большой. И наоборот — при отказе автоматического выключателя его заменит устройство защитного отключения. То есть эти два последовательно включенных устройства как бы резервируют друг друга при подобной тяжелой аварийной ситуации.
Подытожим: при замыкании на корпус в случае отказа АВДТ будут самые тяжелые последствия — от поражения электрическим током до пожара. В случае использования последовательно установленных автомата и УЗО мы имеем надежное отключение поврежденного участка. Поэтому делайте выводы, так ли важно уменьшение размеров распределительного щита при применении АВДТ или все-таки упор сделать на установку УЗО и автомата? Все сказанное отнюдь не означает, что АВДТ совсем не надо применять. На отдельных электропотребителелях его вполне можно использовать, к примеру, на электроводонагревателе или погружном электронасосе. Однако когда требуется защитить группу автоматических выключателей, например, на вводе в дом, то тогда все-таки предпочтительнее установить последовательно УЗО и автоматический выключатель.
Изделие каких производителей следует выбирать? Это не такой простой вопрос, как может показаться. Рекомендуем скачать нашу PDF книгу о выборе подрядчика, там есть полезные рекомендации.
Конечно, почти всегда можно рекомендовать мировых лидеров: ABB, Legrand, Schneider. Только надо помнить, что на рынке существуют подделки, а с другой стороны, и у самих именитых производителей есть разные линейки продуктов. Например, достойный бренд DEKraft у Schneider. Интересны варианты импортозамещения, например привлекает активность отечественного производителя EKF, но у нас мало опыта использования продукции отечественных брендов. Будем признательны за Ваши отзывы не только о статье, но и по электротехнической продукции, которой Вы пользуетесь.
Оставляйте Ваши вопросы и комментарии и, конечно же — обращайтесь к нам, получите оптимальные решения для Вас и Вашего бизнеса по технологии ПССГ®!
Возврат к списку
Дифференциальный автоматический выключатель – устройство, принцип действия и область применения дифавтоматов
При проектировании электрики частного дома или квартиры часто возникает дилемма, какой автоматический прибор выбрать для защиты человека от косвенного прикосновения — УЗО или дифференциальный автомат?
Данная статья посвящена дифавтомату — что это такое и для чего он нужен.
Дифференциальный автомат является многофункциональным устройством. В число выполняемых им функций входят:
- коммутация электрических цепей;
- защита электрооборудования от сверхтоков короткого замыкания и перегрузок;
- выполнение автоматического защитного отключения при появлении токов утечки.
В состав дифференциального автомата входит автоматический выключатель, конструктивно объединённый с дифференциальным устройством защитного отключения (УЗО).
Такое функциональное объединение позволяет оптимизировать использование внутреннего пространства распределительных щитов, поскольку дифавтомат занимает меньше места, чем автоматический выключатель и УЗО. Кроме этого, устройство «два в одном» всегда дешевле двух отдельных приборов.
В соответствии с устоявшимся трендом последних лет, дифференциальные автоматы выпускаются в основном в модульном исполнении. Конструкция креплений, предназначенная для установки дифавтомата на din-рейку, позволяет легко интегрировать автомат в любой распределительный щит или шкаф с электрооборудованием.
К особенностям дифавтоматов относится то, что они разрывают не только фазную линию питания, но и нулевой провод. То есть, в однофазных цепях применяются двухполюсные дифавтоматы, а в трёхфазных — четырёхполюсные, что отличается от типовой схемы подключения обычных автоматических выключателей.
Конструктивно дифференциальный автомат представляет собой два устройства, включенных последовательно:
- автоматический выключатель;
- устройство защитного отключения.
Цепи фазных полюсов автоматов содержат электромагнитные и тепловые расцепители, обеспечивающие отключение питания при перегрузках и коротких замыканиях.
ПРИНЦИП ДЕЙСТВИЯ ТЕПЛОВОГО И ЭЛЕКТРОМАГНИТНОГО РАСЦЕПИТЕЛЕЙ
Электромагнитный расцепитель дифавтомата состоит из токовой катушки, внутри которой расположен подвижный магнитный сердечник (боёк). Электромагнитная система расцепителя настроена таким образом, что при достижении в катушке тока определённого значения происходит втягивание магнитного сердечника.
Втягиваясь, сердечник-боёк воздействует на привод защёлки, удерживающей автомат во включенном положении. Выбитая из зацепления защёлка освобождает привод автоматического выключателя, который под воздействием пружин перемещается в отключенное положение, разрывая токовые полюсы дифавтомата.
Электромагнитный расцепитель автомата играет роль защиты от сверхтоков, возникающих при коротких замыканиях.
Тепловой механизм расцепления дифавтомата содержит биметаллический элемент, меняющий свою форму при нагревании. Биметаллический элемент представляет собой соединение двух пластин из разнородных металлических сплавов, имеющих различные коэффициенты теплового расширения.
Нагревание такой конструкции вызывает её изгиб, обусловленный различием линейного расширения разнородных материалов. Нагревание биметалла осуществляется под действием электротока, протекающего непосредственно по пластинам, либо по намотанной на них спирали.
Деформируемый вследствие нагрева биметалл воздействует на защёлку привода автомата, что вызывает его отключение.
Характеристика теплового расцепителя автомата имеет интегральную зависимость. Величина линейного смещения биметалла, пропорциональная количеству теплоты, выделяемому проводником, определяется двумя факторами:
- величиной протекающего электротока;
продолжительностью его действия.
Таким образом, время автоматического срабатывания теплового расцепителя дифавтомата зависит от токовой величины.
УСТРОЙСТВО И РАБОТА ДИФФЕРЕНЦИАЛЬНОГО МОДУЛЯ
Дифференциальный модуль представляет собой трансформатор тока, вторичная обмотка которого намотана на тороидальном сердечнике. Первичной обмоткой служат проводники фазного и нулевого провода, пропущенные через середину сердечника.
При отсутствии утечек, электротоки фазного и нулевого проводов равны и направлены противоположно в любой момент времени. В этом случае суммарное значение магнитной индукции, наводимой этими токами в сердечнике равно нулю, следовательно, равен нулю и электроток вторичной обмотки трансформатора.
При возникновении токовой утечки в защитное заземление, ток нулевого провода становится меньше фазного. Возникновение дисбаланса вызывает появление электротока во вторичной обмотке трансформатора.
Система настроена таким образом, что при достижении токовой разности определённой величины срабатывает исполнительный орган, воздействующий на защёлку привода выключателя.
Поскольку модуль защитного отключения фактически реагирует на токовую разность фазного и нулевого проводов, он называется дифференциальным. Таким способом осуществляется автоматическая защита от косвенного прикосновения в случае повреждения изоляции электроприборов и оборудования.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДИФАВТОМАТОВ
Характеристики дифференциальных автоматов включают параметры устройств, входящих в их состав, то есть, автоматических выключателей и устройств защитного отключения. Рассмотрим их подробнее.
Номинальный ток дифавтомата — токовая нагрузка, на которую рассчитана работа автомата в длительном режиме.
Ряд токовых номиналов стандартизован.
Номинальное напряжение — класс напряжения сети, на которое рассчитан данный автомат. Дифавтоматы, предназначенные для работы в однофазной сети имеют номинальное напряжение 220 вольт, трёхфазные приборы — 380 вольт.
Частота переменного тока равна количеству полных периодов колебаний напряжения в единицу времени. Для большинства стран мира принят стандарт номинальной частоты сетевого напряжения 50 герц (50 колебаний в секунду).
Вид время-токовой характеристики автомата (B, C или D) определяет график зависимости времени срабатывания защиты от величины тока. Уставка дифференциального тока — значение тока утечки, при котором происходит отключение дифавтомата.
Тип дифференциальной защиты определяет, на какой род тока утечки реагирует данное устройство. Модули дифференциальной защиты типа AC фиксируют переменный синусоидальный ток утечки, устройства типа A кроме этого реагируют на пульсирующие однонаправленные токи.
Отключающая способность выражается максимальным значением тока, который способно отключить данное коммутационное устройство. Количество полюсов дифавтомата может быть 2 или 4 для однофазных и трёхфазных приборов соответственно.
Степень защиты в соответствии с международной кодировкой IP (International Protection Marking) определяет уровень защищённости оболочки прибора от воздействия внешних факторов.
Основными критериями являются пыле – влаго – защита, а также возможность проникновения внутрь устройства твёрдых частиц определённых размеров. Большинство моделей дифференциальных автоматических выключателей имеют степень защиты IP20.
КАК ПРАВИЛЬНО ВЫБРАТЬ ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ
Установка дифавтоматов целесообразна везде, где планируется размещение устройств защитного отключения. Поскольку дифавтомат совмещает в себе функции двух приборов, его выбор включает две задачи:
- выбор параметров автоматического выключателя;
- выбор характеристики УЗО.
Автомат выбирается в первую очередь по номиналу, который должен с некоторым запасом покрывать токовую нагрузку всех электроприборов на защищаемом участке электропроводки. По возможности должна быть обеспечена селективность работы защит.
Это означает, что при возникновении перегрузки электроприбора должен отключиться автоматический выключатель, непосредственно питающий этот электроприбор.
Для выбора выключателей по условиям селективности сопоставляются время – токовые характеристики приборов. Добиться селективной работы тепловых защит сравнительно несложно. Что же касается электромагнитных расцепителей, то согласовать их работу чаще всего не удаётся.
Например, при коротком замыкании в розетке отключается не только выключатель, питающий данную розеточную группу, а также автомат ввода. Впрочем, в бытовых условиях особых проблем это не создаёт.
При выборе дифференциального защитного модуля главным ориентиром служит токовая уставка утечки. Для защиты от косвенного прикосновения применяются дифавтоматы с номиналом 10-30 мА.
При установке дифференциального автомата на вводе квартиры или дома выбирается модель с номиналом 100-300 мА. Такие номиналы обеспечивают противопожарную защиту при повреждении изоляции электропроводки.
* * *
