Как устроена охлаждаемая система рециркуляции отработанных газов (EGR)? Для чего отработанные газы охлаждаются? Как функционирует система рециркуляции отработанных газов (EGR)? Из каких компонентов состоит система рециркуляции отработанных газов (EGR)? Для чего нужна система рециркуляции отработанных газов (EGR)? Какую функцию выполняют регулирующие заслонки и датчики расхода воздуха? Что такое «дизельный стук»? Ответы содержатся в этой статье.

0:25 – 1:03

Благодаря системе рециркуляции отработанных газов (EGR) сокращается количество вредных веществ в выхлопных газах бензиновых и дизельных двигателей.

Отработанные газы отбираются на выходе из цилиндров, дозируются клапаном EGR и затем смешиваются со впускным воздухом. Таким образом, в цилиндры попадает меньше кислорода. Это приводит к снижению температуры сгорания, в результате чего обеспечивается уменьшение количества оксидов азота почти на 70 %, поскольку, чем выше температура, тем больше вредных оксидов азота образуется. У бензиновых двигателей дополнительно снижается содержание углекислого газа в выхлопе, а также расход топлива.

1:03 – 1:30

Основным компонентом является клапан EGR: он определяет количество поступающих обратно отработанных газов.
Существуют различные виды исполнения и типы конструкции клапанов системы EGR:

• с пневматическим или электрическим управлением
• для дизельных или бензиновых двигателей
• с охлаждением

1:30 – 1:45

Во впускном тракте автомобилей с дизельным двигателем используются регулирующие заслонки. Они обеспечивают требуемую разность давлений между сторонами выпуска и всасывания, чтобы обеспечить необходимую высокую степень рециркуляции отработанных газов.



1:45 – 2:00

Среди прочего, в дизельных двигателях датчики расхода воздуха используются для управления системой рециркуляции отработанных газов. С их помощью рассчитывается масса подаваемых во впуск отработанных газов.

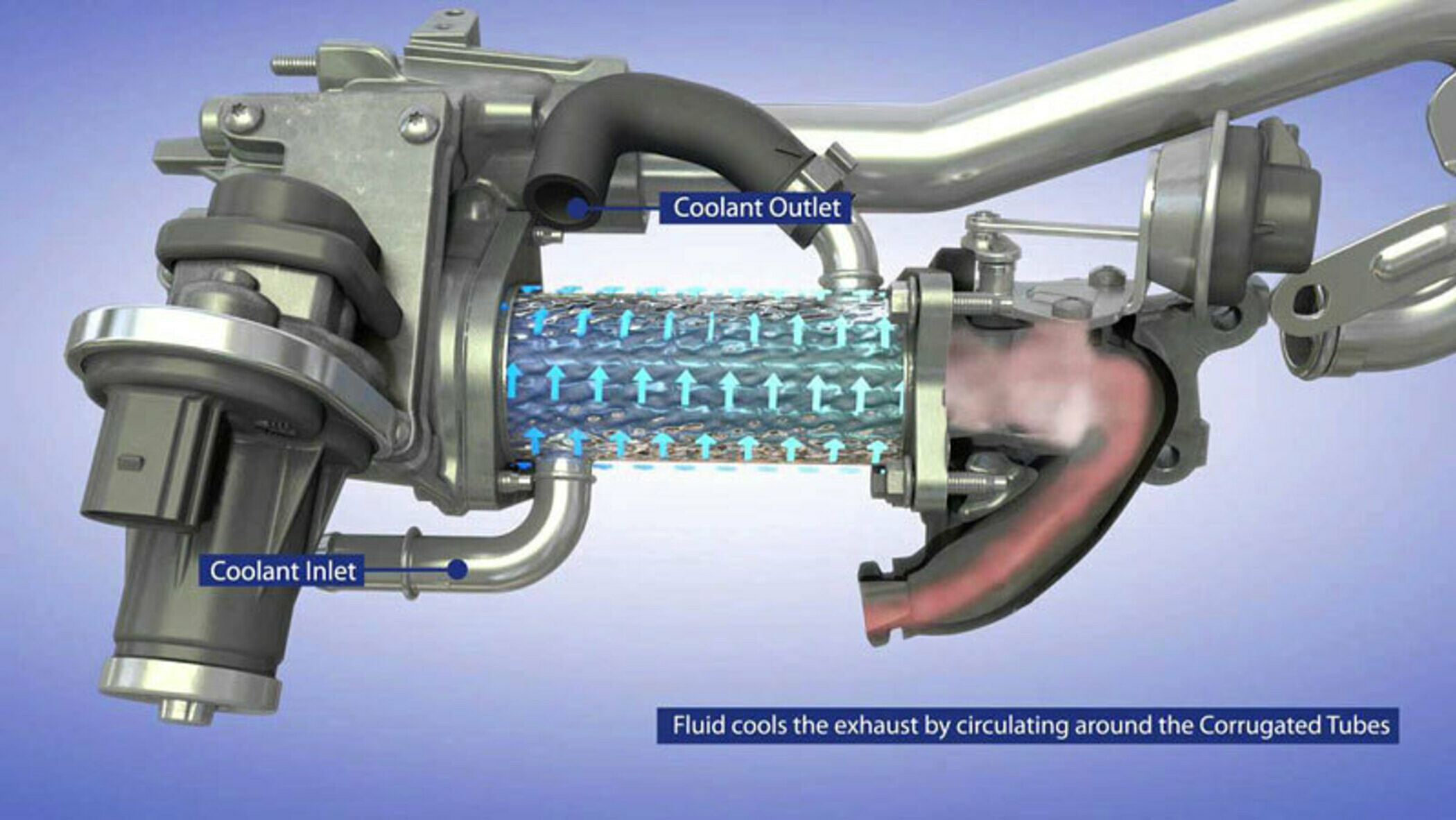

2:00 – 3:10

Поскольку обычной рециркуляции отработанных газов уже недостаточно для соблюдения актуальных норм токсичности, применяются охладители системы EGR. За счет охлаждения отработанных газов еще более снижается пиковая температура сгорания. Благодаря этому образуется намного меньше оксидов азота.

Сегодня многие охладители системы EGR оснащаются электрическими или пневматическими байпасными заслонками. Благодаря байпасной заслонке, в период фазы прогрева, отработанные газы проходят мимо охладителя клапана EGR, обеспечивая быстрый нагрев двигателя и катализатора до рабочей температуры. В результате этого уменьшается уровень шума, т. е. характерного дизельного стука, и выбросы углеводородов.

Ключевые слова :

клапан системы EGR, клапан EGR , радиатор системы EGR

Группы продуктов :

Рециркуляция выхлопных газов

видео

Простое объяснение рециркуляции отработанных газов (EGR)

Группы продуктов на ms-motorservice.

com

Это вас тоже могло бы заинтересовать

Информация о продукте

Поиск ошибок в системе рециркуляции отработавших газов (AGR) у дизельных и бензиновых двигателей

основы

Информация о диагностике

Поиск ошибок в системе рециркуляции отработавших газов (AGR) у дизельных и бензиновых двигателей (2)

Указания к поиску неисправности

Информация о диагностике

Неисправность системы EGR из-за инородных частиц из выпускной системы

Что означают сообщения об ошибках P1444 и P16786? Является ли причиной их появления датчик расхода воздуха? Почему возникают рывки автомобиля и снижается мощность? Здесь вы узнаете о причинах появления…

Только для специалистов. Мы сохраняем за собой право на изменения и несоответствие рисунков. Информацию об идентификации и замене см. в соответствующих каталогах или в системах, основанных на TecAlliance.

Использование куки и защита данных

Группа Motorservice использует на Вашем устройстве файлы куки с целью оптимального оформления и постоянного улучшения своих веб-страниц, а также в статистических целях. Здесь Вы найдете дополнительную информацию об использовании куки, наши Выходные данные и Указания по защите персональных данных.

Нажатием кнопки «OK» Вы подтверждаете, что Вы приняли к сведению информацию о файлах куки, заявление о защите данных и выходные данные. Ваши настройки в отношении файлов куки для данного веб-сайта Вы можете изменитьв любое время [ссылка]

Установки приватности

Мы придаем большое значение прозрачности в вопросе защиты персональных данных. На наших страницах Вы получите точную информацию о том, какие настройки Вы можете выбрать и какие функции они выполняют. Выбранную Вами настройку Вы можете изменить в любое время. Независимо от выбранной Вами настройки, мы не будем определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах). Информацию об удалении файлов куки Вы найдете в справке Вашего браузера. Дополнительная информация приводится вЗаявлении о защите данных.

Измените свои настройки приватности путем нажатия на соответствующие кнопки

• Необходимость
• Комфорт
• Статистика

Необходимость

Файлы куки, необходимые для работы веб-сайта, обеспечивают его надлежащее функционирование. При отсутствии файлов куки возможно появление ошибок и сообщенийоб ошибках.

Данный веб-сайт будет выполнять следующее:

• сохранять файлы куки, необходимые для работы веб-сайта.
• сохранять настройки, выполненные Вами на данном сайте.

При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:

• сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.
• анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
• определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).

Комфорт

Файлы куки делают посещение Вами веб-сайта более удобным и комфортным, сохраняя, например, определенные настройки, чтобы Вам не приходилось заново выполнятьих каждый раз при посещении сайта.

Данный веб-сайт будет выполнять следующее:

• сохранять файлы куки, необходимые для работы веб-сайта.
• сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.

При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:

• анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
• определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).

Разумеется, что мы всегда согласны с настройкой Do Not Track (DNT) Вашего браузера. В этом случае не устанавливаются отслеживающие файлы куки и не загружаются функции отслеживания.

что это и почему его часто отключают

Авто

26.08.22

И что делать, если он сломался: восстанавливать или глушить

Алексей Федоров

считает, что EGR лучше восстановить

Профиль автора

Систему рециркуляции выхлопных газов — EGR — применяют в бензиновых и дизельных двигателях, чтобы снизить токсичность выхлопных газов.

Обычно автолюбители узнают о ней, когда в мастерской говорят, что она сломалась. Нередко говорят, что проще и выгоднее ее удалить.

В узконаправленных сервисах, которые занимаются выхлопными системами и зарабатывают на удалении катализаторов и сажевых фильтров, такое решение будут всячески поддерживать. Мы же в этой статье будем разбираться, какая от этой системы польза и что будет с двигателем, который вдруг стал работать без нее. А в конце ответим на вопрос: глушить систему EGR или все-таки восстанавливать.

Как работает EGR

В режимах частичных нагрузок и на холостом ходу блок управления обедняет топливную смесь. Подача топлива снижается, воздуха в цилиндрах становится больше — в 1,4—1,7 раза больше, чем необходимо для работы. Все это, чтобы сэкономить топливо и снизить количество вредных выбросов.

Дизельные двигатели работают с избыточным воздухом почти всегда. Исключение — режим полной нагрузки, когда педаль газа выжимают полностью и валит черный дым. При частичных нагрузках избыток может быть десятикратным.

Смесь обедненная, но воспламеняется, двигатель работает ровно, но есть проблема: в камере сгорания слишком много кислорода. При высокой температуре несгоревший кислород вступает в реакцию с азотом воздуха. В процессе образуются оксиды азота — очень токсичные соединения. Исправная система EGR отправляет часть отработавших газов обратно во впуск. Максимальная температура горения смеси падает, воздуха в цилиндрах меньше, а значит, падает и количество вредных выбросов.

Газораспределительный механизм: что это и как работает

Системой EGR управляет блок управления двигателем: специальный клапан дозирует количество отработавших газов, которые должны отправиться в цилиндры.

Где искать клапан

Клапан EGR всегда размещают между впускным и выпускным трактом двигателя. Его могут установить рядом с дроссельной заслонкой на впуске, а могут наоборот — на радиаторе отработавших газов вблизи выпускного коллектора. Так или иначе перед ним или после него будет металлическая трубка, которая соединяет его с впускным или выпускным коллектором.

Фольксваген Амарок, двигатель 2.0 TDI. Клапан EGR в этом случае на впускном коллекторе под кучей трубок, сразу после дроссельной заслонки

Какими бывают клапаны EGR и как они устроены

В современных автомобилях можно встретить три разных типа клапана:

1. Пневматический, уже устаревший. Управляется разрежением воздуха во впускном коллекторе. Можно встретить на Шевроле Ланосе и Тойоте Карине E.
2. Пневмоэлектрический. Схож по конструкции с пневматическим, но вакуум в нем подводится через клапан. Клапан EGR в этом случае включает и выключает блок управления двигателем. Такие ставили на Фольксваген Транспортер T5 и Форд Транзит.
3. Электрический. Клапан отработавших газов приводит моторедуктор или соленоид, вакуум уже ни при чем. Степень открытия клапана полностью контролирует блок управления двигателя. Такой на Ниссане Икстрейле T31, Фольксвагене Амароке и Тигуане.

В зависимости от конструкции клапан может быть отдельным узлом, внешне похожим на дроссельную заслонку, а может быть отдельным клапаном, который внешне напоминает регулятор холостого хода.

Дроссельная заслонка: зачем нужна и как ломается

Основные неисправности

EGR работает с выхлопными газами — и это главная проблема. Сажа образует обильные отложения не только в клапане, но и на всем впускном тракте, вплоть до каналов ГБЦ. Подача воздуха в цилиндры затрудняется, двигатель из-за этого может работать нестабильно или вовсе заглохнуть.

Со временем канал клапана забивается настолько, что усилия на штоке становится недостаточно, чтобы его переместить: клапан заклинивает, причем чаще всего не в закрытом положении. Из-за этого выхлопные газы поступают во впускной коллектор постоянно: двигатель работает нестабильно и теряет мощность. Если клапан пневмоэлектрический или электрический, блок управления фиксирует неисправность, и на приборной панели загорается «Чек энджин».

Чтобы таких проблем не было, стоит регулярно чистить клапан ради профилактики. К сожалению, до него не всегда просто добраться. Иногда есть смысл отъездить 150—200 тысяч километров, дождаться, когда он перестанет работать, и поменять его.

8 проблем с автомобилем, который регулярно ездит на короткие расстояния

В качестве примера продолжим говорить про клапан на Фольксвагене Амароке с двигателем 2.0 TDI. Сам клапан у дилера стоит 28 000 Р, работы по его замене — 10 000—13 000 Р. За 200 000 км на профилактику придется потратить не меньше 70 000 Р, тогда как замена под ключ обойдется в 38 000—41 000 Р. В сторонних сервисах можно серьезно сэкономить. Оригинальный клапан можно заменить на что-нибудь аналогичное, но качественное. Работы также будут существенно дешевле.

Первый владелец машины обычно не знает ни о каком клапане, поэтому не обслуживает его — даже если до EGR несложно добраться. Получается, что это проблемы бедолаги, который будет владеть машиной на пробеге 150—200 тысяч км.

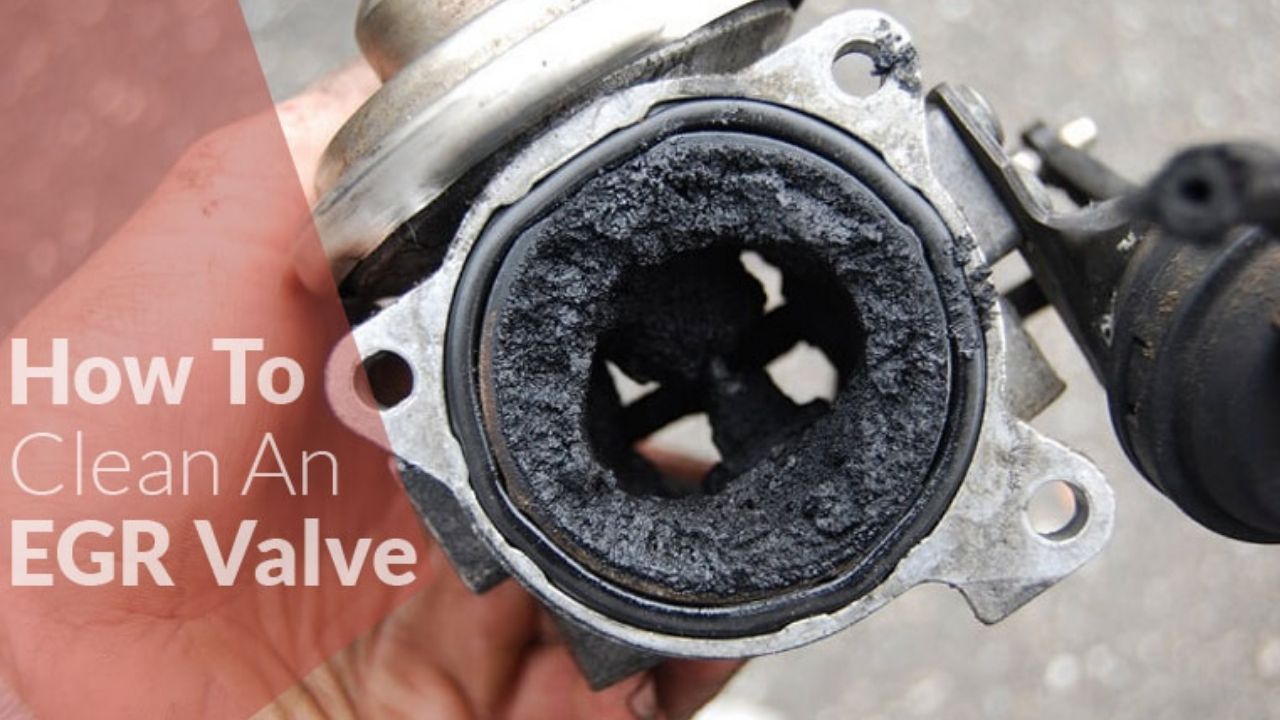

Неисправный клапан EGR Фольксвагена Амарока с двигателем 2.0 TDI

И на клапане, и на штоке привода слишком много сажи

Неисправный клапан EGR Фольксвагена Амарока с двигателем 2. 0 TDI И на клапане, и на штоке привода слишком много сажи

Вот как проверяют пневматический и пневмоэлектрический EGR:

1. Запускают двигатель. Он должен работать на холостых оборотах.
2. С клапана снимают вакуумный шланг, вместо него подключают вакуумный насос и создают разрежение. Если такого под рукой нет, можно использовать резиновый шланг и собственные легкие: достаточно попробовать втянуть из него воздух.
3. Если клапан исправен, двигатель начнет задыхаться. Если неисправен — все будет работать как обычно.

Электрический клапан не зависит от вакуума, поэтому никакого вакуумного шланга на нем нет. Любая неисправность пропишется в блоке управления двигателем, поэтому узнать о ней можно с помощью диагностического оборудования.

Как мы купили 15-летний Форд Фокус и постоянно его ремонтируем

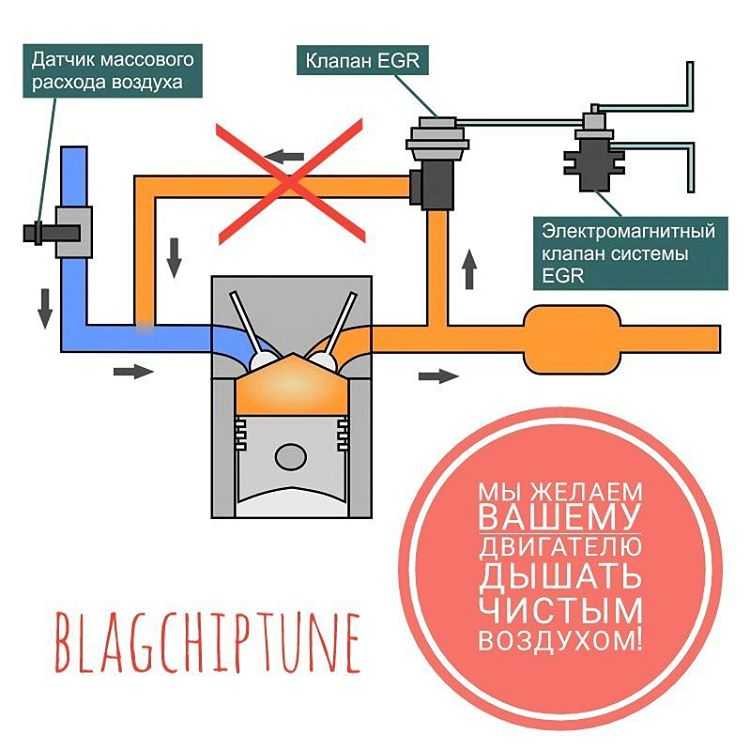

Чем плох клапан EGR, как его отключают и какие у этого последствия

Есть автовладельцы, которые удаляют клапан EGR, даже если он исправен. Потому что если смотреть на EGR с точки зрения здоровья двигателя — это сущее зло. Именно EGR загрязняет коллектор выхлопными газами и сажей, которая попадает и в цилиндры и повышает износ цилиндро-поршневой группы.

Проще всего избавиться от пневматического EGR: достаточно отключить и заглушить вакуумный шланг привода клапана. Фактически для двигателя клапан EGR будет всегда закрыт. Если не экономить, можно убрать всю систему, но вместо клапана и патрубков придется устанавливать заглушки, которые изготавливают индивидуально под каждый двигатель. Само собой, в оригинале таких запчастей не будет. Стоимость набора таких заглушек может достигать 5000—7000 Р. Их проще всего найти на маркетплейсах.

Чтобы удалить пневмоэлектрический или электрический EGR, механического вмешательства будет недостаточно. Нужно корректировать прошивку, иначе блок управления будет выдавать ошибку, а ДВС будет работать в аварийном режиме с пониженной мощностью. В случае с несложными в плане электроники машинами работа с прошивкой обычно стоит 3000—5000 Р. Но если речь идет о каком-нибудь БМВ или Вольво — могут попросить и 30 000 Р.

Как я делал капитальный ремонт двигателя Хонды Аккорд 2007 года

Заглушка повторяет форму отверстия, которое необходимо заглушить. Источник: ozon.ru

Допустим, систему EGR удалили механически и программно. Кажется, что теперь все в порядке, но нет. Вот что важно иметь в виду:

1. В конструкцию ДВС и прошивку вмешались, а значит, можно забыть про гарантию.
2. Прошивка может повлиять не только на гарантию. Официально такие не делают, фактически это чип-тюнинг, который владелец автомобиля делает на свой страх и риск. Неизвестно, кто эту прошивку разработал и что он в ней скорректировал. Никто наверняка не скажет, что будет с расходом топлива и ресурсом ДВС.
3. Вредных выбросов стало больше. В России за это не штрафуют — полно сервисов, которые вместе с EGR с удовольствием удалят сажевый фильтр и зальют прошивку Евро-2. Машина может поехать бодрее, но от нее будет резко пахнуть выхлопными газами. Особенно в гараже или закрытом паркинге.

Что в итоге

Более-менее современные двигатели и системы EGR не доставляют хлопот владельцам. В некоторых моторах есть фазорегуляторы и EGR нет с завода. Фазы газораспределения настроены так, что рециркуляция отработавших газов происходит через впускные и выпускные клапаны. Есть более современные системы EGR: отработавшие газы забираются после сажевого фильтра, в двигатель попадает гораздо меньше загрязнений.

6 способов сломать двигатель автомобиля

Если вам не плевать не экологию, то лучше оставить мотор в покое и не мешать машине работать так, как положено по заводу. Если же все-таки возникнут проблемы с клапаном EGR, не стоит его глушить и отшивать. Как минимум стоит посчитать, сколько будет стоить новый клапан и его замена, а потом сопоставить расходы на то, чтобы его удалить.

Что такое клапан EGR?

Что такое клапан EGR?

В современных двигателях внутреннего сгорания рециркуляция выхлопных газов (EGR) представляет собой метод контроля выбросов оксидов азота (NOx), образующихся в качестве побочного продукта в процессе сгорания.

Воздух из окружающей среды, в основном смесь кислорода и азота, соединяется с топливом и воспламеняется внутри камеры сгорания, температура повышается и образуются выбросы NOx.

Система EGR работает, возвращая небольшую часть выхлопных газов в камеры сгорания двигателя через впускной коллектор, снижая температуру сгорания и, следовательно, уменьшая количество выбрасываемых NOx.

Клапан EGR является основным компонентом системы EGR и нормально закрыт. Он соединяет выпускной коллектор с впускным коллектором и управляется либо вакуумом, либо встроенным электрическим шаговым двигателем. Функция клапана рециркуляции отработавших газов заключается в управлении потоком рециркулируемых отработавших газов в зависимости от нагрузки двигателя.

Оксид азота (NOx)

Оксиды азота представляют собой выбросы, образующиеся в качестве побочного продукта процесса сгорания. Газы азота и кислорода в воздухе реагируют во время сгорания, особенно при высоких температурах.

NOx является основным компонентом смога и может оказывать вредное воздействие на здоровье человека, а также на экосистемы и сельскохозяйственные культуры.

Таким образом, включение систем рециркуляции отработавших газов в конструкцию автомобиля важно с точки зрения снижения вредных выбросов для защиты окружающей среды и положительного влияния на здоровье человека.

Как работает клапан EGR?

Конструкция большинства современных автомобилей включает клапаны системы рециркуляции отработавших газов для снижения выбросов NOx и, следовательно, соответствия строгим нормам по выбросам. Системы рециркуляции отработавших газов возвращают часть выхлопных газов обратно в камеру сгорания, где они смешиваются со свежим всасываемым воздухом.

Это снижает количество кислорода и увеличивает содержание водяного пара в горючей смеси, что снижает пиковую температуру горения. Поскольку при повышении пиковой температуры сгорания образуется больше NOx, клапан рециркуляции отработавших газов эффективно снижает количество NOx, производимого двигателем.

Клапан рециркуляции отработавших газов начинает работать после запуска двигателя, достижения необходимой рабочей температуры и увеличения скорости автомобиля. Постепенно клапан EGR регулирует поток выхлопных газов.

Как только автомобиль замедлится и двигатель остановится, клапан рециркуляции отработавших газов вернется в закрытое положение и предотвратит поток выхлопных газов.

Проблемы с клапаном рециркуляции ОГ

Частая проблема с клапаном рециркуляции ОГ — залипание из-за нагара. В худших случаях клапан EGR и каналы EGR могут быть полностью заблокированы, препятствуя процессу рециркуляции выхлопных газов.

Засорение EGR часто является причиной выхода черного дыма из выхлопной трубы, а также повышенного расхода топлива или снижения производительности. Если клапан EGR не открывается или не закрывается, 9На приборной панели загорится контрольная лампа двигателя 0039.

Сильный запах расплавленного топлива внутри автомобиля также является признаком неисправности клапана рециркуляции ОГ, так как из-за увеличения расхода топлива через выхлопные газы будет выбрасываться больше углеводородов. Запах легко заметен из-за его раздражающего характера, который на самом деле может быть вредным для здоровья человека.

Клапан рециркуляции отработавших газов и техосмотр

В прошлом владельцы автомобилей пытались демонтировать клапаны рециркуляции отработавших газов и Сажевые фильтры (DPF) со своих автомобилей, чтобы избежать дорогостоящего ремонта.

Однако для автомобилей, соответствующих стандарту выбросов Евро 6, Министерство транспорта заявило, что удаление клапана рециркуляции отработавших газов или сажевого фильтра является незаконным, поскольку транспортное средство больше не будет соответствовать правилам дорожного транспорта.

Автомобили также не пройдут тест MOT из-за уровня выбросов, и владельцы могут столкнуться с поразительным штрафом в размере 1000 фунтов стерлингов за снятие клапана EGR или дизельного сажевого фильтра.

Беспокоитесь о клапане рециркуляции отработавших газов вашего автомобиля?

Клапан рециркуляции отработавших газов, безусловно, является положительным дополнением к транспортным средствам с точки зрения снижения вредных выбросов NOx, несмотря на их дорогостоящий ремонт.

Если вы считаете, что у вас неисправный клапан рециркуляции отработавших газов, вы можете записаться на бесплатную проверку состояния автомобиля в ближайшем дилерском центре Evans Halshaw .



Основные сведения о системах рециркуляции отработавших газов: что они делают, как они работают, как устранять неполадки

Неотъемлемая часть системы управления двигателем автомобиля, клапан рециркуляции отработавших газов, или, сокращенно, клапан рециркуляции отработавших газов, обеспечивает рециркуляцию точно отмеренных количеств выхлопных газов. газа в систему впуска двигателя для повышения эффективности двигателя, снижения расход топлива и снижение выбросов NOx.

В связи с растущим стремлением снизить выбросы клапан рециркуляции отработавших газов будет играть все более важную роль в будущем. Важно знать, что он делает, почему он выходит из строя и как заменить его, когда он выходит из строя.

Как работает клапан EGR?

Почти 80 процентов воздуха, которым мы дышим, состоит из азота. Однако, когда он подвергается воздействию чрезвычайно высоких температур в камере сгорания, плюс 1370°C, обычно инертный газ становится реактивным, создавая вредные оксиды азота или NOx, которые затем выбрасываются через выхлопную систему в атмосферу.

Примеры агрессивных сред для клапанов EGR:

Чтобы свести к минимуму это, клапан EGR позволяет определенному количеству выхлопных газов повторно поступать во впускную систему, эффективно изменяя химический состав воздуха, поступающего в двигатель. С меньшим количеством кислорода теперь разбавленная смесь горит медленнее, снижая температура в камере сгорания почти на 150°C, а также снижение образования NOx для более чистого и эффективного выхлопа.

Клапан рециркуляции отработавших газов имеет два основных положения: открытое и закрытое, хотя положение может варьироваться в любом промежуточном положении. Клапан EGR закрыт, когда двигатель запускается. На холостом ходу и на низких скоростях требуется лишь небольшое количество энергии, поэтому только небольшое количество кислорода, поэтому клапан открывается постепенно – может быть до 90% открыт на холостом ходу. Однако, когда требуется больший крутящий момент и мощность, например, при полном ускорении, клапан рециркуляции отработавших газов закрывается, чтобы обеспечить поступление в цилиндр как можно большего количества кислорода.

Клапаны рециркуляции отработавших газов не только сокращают выбросы NOx, но и могут использоваться в двигателях GDi уменьшенных размеров для снижения насосных потерь и повышения эффективности сгорания и устойчивости к детонации. В дизеле это также может помочь уменьшить детонацию дизельного двигателя на холостом ходу.

Типы клапана EGR

Хотя существует несколько типов клапана EGR — в более ранних системах используется клапан с вакуумным приводом, а в новых автомобилях используется электронное управление — основные типы можно в общих чертах свести к следующим:

Дизельные клапаны рециркуляции ОГ высокого давления отводят выхлопные газы с большим расходом и высоким содержанием сажи до того, как они попадут в сажевый фильтр – сажа может смешиваться с парами масла, образуя шлам. Затем газ возвращается во впускной коллектор либо через трубу или внутренние отверстия в головке блока цилиндров. Вторичный клапан также используется для создания вакуума во впускном коллекторе, поскольку он отсутствует в дизельных двигателях.

Дизель Клапаны EGR низкого давления отводят выхлопные газы после их прохождения через сажевый фильтр — этот газ имеет меньший поток, но почти полностью очищен от сажи. Затем газ возвращается во впускной коллектор по трубе.

Бензиновые клапаны рециркуляции отработавших газов отводят отработавшие газы так же, как дизельный аналог высокого давления. Вакуум, создаваемый разрежением цилиндра, втягивает выхлопные газы, а поток регулируется открытием и закрытием самого клапана рециркуляции отработавших газов.

Вакуумные клапаны EGR используют вакуумный соленоид для изменения разрежения на диафрагме и, в свою очередь, открытия и закрытия EGR. Некоторые клапаны также оснащены датчиком обратной связи для информирования ЭБУ о положении клапанов.

Цифровые клапаны EGR оснащены электромагнитным или шаговым двигателем и, в большинстве случаев, датчиком обратной связи. Эти клапаны получают от ЭБУ сигнал с широтно-импульсной модуляцией для регулирования потока отработавших газов.

Почему выходят из строя клапаны EGR?

Клапаны EGR работают в агрессивной среде, поэтому со временем изнашиваются. Тем не менее, самой большой причиной отказа является накопление частиц углерода из выхлопных газов вдоль каналов EGR и системы впуска. Через некоторое время это засорит трубки, каналы для выхлопных газов и, в конечном итоге, плунжерный механизм клапана, в результате чего он либо заклинит в открытом, либо в закрытом положении. Неисправности также могут быть вызваны разрывом или протечкой мембраны клапана.

На что обратить внимание при неисправности клапана рециркуляции отработавших газов?

Симптомы, связанные с отказом клапана EGR, аналогичны симптомам многих других компонентов системы управления двигателем, и из-за этого неисправности EGR продолжают вызывать головную боль у многих техников. Тем не менее, есть несколько признаков, на которые стоит обратить внимание out for:

• Индикатор проверки двигателя: Как и в случае с большинством компонентов управления двигателем, проблема с клапаном рециркуляции отработавших газов может привести к срабатыванию индикатора проверки двигателя.
• Проблемы с работой двигателя: , если клапан застрял в открытом положении, соотношение воздух-топливо автомобиля будет нарушено, что приведет к проблемам с работой двигателя, таким как снижение мощности, плохое ускорение и неровный холостой ход. Он также может производить турбонаддув утечка давления, из-за чего турбина работает тяжелее.
• Повышенный выброс NOx: когда клапан рециркуляции отработавших газов остается закрытым, возникающие в результате высокие температуры в камере сгорания оставляют много несгоревшего топлива в выхлопных газах, что приводит к увеличению выбросов NOx и снижению эффективности использования топлива.
• Детонация в двигателе: Более высокие температуры и NOx также могут привести к усилению детонации или детонации, которые слышны в двигателе в виде стука.

Поиск и устранение неисправностей клапана рециркуляции отработавших газов

Учитывая различные типы клапанов рециркуляции отработавших газов, всегда лучше следовать процедурам устранения неполадок, подробно описанным в руководстве по обслуживанию, однако есть несколько общих шагов, которые могут помочь в точной диагностике:

Читать любые коды неисправностей на клапанах EGR с электронным управлением с помощью диагностического прибора.

• Убедитесь, что все вакуумные линии и электрические соединения подключены и расположены правильно.
• С помощью вакуумметра проверьте шланг подачи вакуума на наличие вакуума при частоте вращения от 2000 до 2500 об/мин. Отсутствие вакуума при нормальных рабочих температурах указывает на ослабленный шланг, заблокированный или неисправный вакуумный переключатель или соленоид или неисправный вакуумный усилитель/насос.
• Проверьте вакуумный соленоид при работающем двигателе. На клапанах EGR с электронным управлением активируйте соленоид с помощью диагностического прибора и проверьте вакуум на конце трубы. Если соленоид не открывается при подаче питания, застрял в открытом положении или закрытом положении, или имеет корродированное электрическое соединение, ослабленный провод или плохое заземление, это повлияет на работу EGR. Перед заменой определите основную причину.
• Если возможно, проверьте движение штока клапана в диапазоне от 1500 до 2000 об/мин. Шток клапана должен двигаться, если клапан работает правильно, если нет и есть вакуум, значит, есть неисправность.
• Подайте вакуум непосредственно на клапан EGR с помощью ручного вакуумного насоса или диагностического прибора в зависимости от типа клапана EGR. Если нет изменения качества холостого хода, то либо неисправен клапан EGR, либо проходы полностью забиты. Если двигатель работает с перебоями на холостом ходу или глохнет, проблема вызвана неисправностью системы управления.
• Снимите клапан рециркуляции отработавших газов и проверьте его на наличие нагара. По возможности удалите нагар, стараясь не загрязнить диафрагму.
• Осмотрите канал рециркуляции отработавших газов в коллекторе на предмет засорения и при необходимости очистите.

Общие коды неисправностей EGR

На клапанах EGR последних моделей распространены следующие коды неисправностей:

• P0400: Неисправность потока EGR
• P0401 : EGR недостаточный поток обнаружен
• P0402 : Обнаружен избыточный поток EGR
• P0403: Неисправность цепи EGR
• P0404: Диапазон/функционирование цепи EGR
• P0405: 9009 2 Датчик A EGR, низкий уровень сигнала
• P0406: Датчик A EGR, высокий уровень сигнала
• P0407: Датчик EGR B, низкий уровень сигнала
• P0408 : Датчик EGR B, высокий уровень сигнала
• P1403: Соленоид EGR, низкий уровень
• P1404: Система рециркуляции отработавших газов — закрыта ошибка иглы клапана
• P1405: Соленоид EGR высокий
• P1406: Ошибка положения штифта системы EGR

Как заменить неисправный клапан EGR?

• Сначала снимите кожух двигателя.
• Затем ослабьте электрический кабель на клапане и снимите электрические соединения и/или вакуумные линии, проверив наличие признаков повреждения.
• Снимите крепежные винты и проверьте клапан на наличие повреждений, коррозии или нагара.
• Тщательно очистите монтажную поверхность клапана EGR и установите новый клапан и прокладку. Удалите также свободный углерод из порта подачи EGR.
• Совместите клапан рециркуляции отработавших газов с отверстиями для болтов и прокладкой и снова прикрепите к корпусу.
• Затяните все крепежные детали с рекомендованным крутящим моментом.
• После надежной установки подсоедините вакуумные линии и/или электрические соединения.
• Наконец, используйте диагностический сканер, чтобы сбросить индикатор управления двигателем и проверить наличие других ошибок. Убедитесь, что контрольная лампа неисправности погасла, затем проведите дорожное испытание. Многие автомобили теперь требуют EGR клапан, подлежащий сбросу под адаптацию.
