Для чего нужно реле времени: виды, принцип работы, с регулировкой включения и отключения

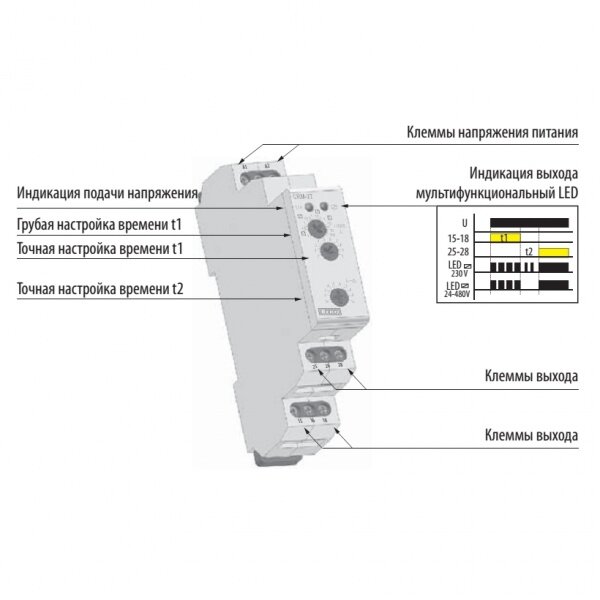

Многофункциональное реле времени – назад в будущее

Реле времени представляет собой специализированное устройство, которое срабатывает по истечению заданного количества времени. Это особого вида таймер. Широко используется в таких сферах деятельности, как электрика, электроника, электротехника. Прибор был создан для того, чтобы провести задержку по времени, а также обеспечить определенную последовательность работы элементов и деталей в системе.

Разработка реле началась в далеком 19 веке. В 20-30 годах того столетия ученые из разных стран мира демонстрировали свои изобретения, которые сейчас отдаленно напоминают современные реле. Основные идеи американских ученых по электромагнитным устройствам были реализованы художником Морзе. С того времени прошло много лет. В связи с тем, что наука развивается достаточно быстро, сейчас мы пользуемся более качественными и усовершенствованными приспособлениями, чем это было в 1830-х годах.

Неудивительно, что реле времени приобрело распространение во всех сферах деятельности человека. Оно делает жизнь лучше и комфортнее. Контроллер зачастую используют в различных системах автоматики для регулирования включения и отключения оборудования от сети.

К примеру, бытовые таймеры используются для освещения террариумов и аквариумов. Иногда они нужны в теплицах, птичьих кормушках и поилках. Самые простые приборы представленного типа нужны и для освещения приусадебных участков. Человек, в зависимости от своего образа жизни, может распределить суточное время на освещение усадьбы. Для экономии электроэнергии выставляется таймер отключения на дневное время суток и период, когда все проживающие на участке спят.

Часто таймер данного типа просто необходим в системах «Умный дом». Приспособление играет не последнюю роль в обеспечении комфортабельных условиях проживания. В заданное владельцем время контроллер включает или отключает систему отопления, свет, присылает уведомления. Да что там говорить, современные таймеры включают чайник в установленное время, чтобы, когда человек проснулся, горячая вода для чая или кофе уже была готова. Таймеры широко используются в медицинских целях, науке, робототехнике и других областях и сферах деятельности человека.

Устройство реле времени

В нашей компании вы сможете приобрести приспособление представленных типов:

•         С электромагнитным замедлением. Данные устройства работают при постоянном токе. Реле быстро срабатывает. На включение оборудования, системы отопления или света уходит 0,1 секунды, на отключение – не более 1,4. Магнитный поток увеличивается, когда электрический ток проходит через обмотку. Как результат этого процесса, создается задержка по времени.
•         Пневматические. Данный вариант является своего рода уникальным и эксклюзивным. Он работает благодаря демпферному механизму и регулировочному винту. Подвод осуществляется через сечение отверстия. Для регулирования время выдержки ее расширяют или, наоборот, сужают. Все зависит от того, что требуется человеку. Время срабатывания в среднем составляет 1-60 секунд. Такой большой диапазон объясняется разнообразием моделей с разными эксплуатационными свойствами и характеристиками. Иногда бывают неточности в плане задержки времени срабатывания. Погрешность составляет максимум 10% от нормы.
•         Часовые. Этот вид контроллеров времени приобрели наиболее широкое распространение в электрике. Оборудование нужно для конструкций выключателей, которые работают автоматически в диапазоне 500-10000 Вольт. Время срабатывания варьируется между 1 и 20 секундами. Внутри механизма установлена пружина, которая приходит в действие благодаря электромагниту.
•         Электронные. Такие приборы обладают наибольшей популярностью среди остальных типов реле ввиду отличных эксплуатационных показателей и большого количества преимуществ: маленького размера, точности срабатывания, удобной настройки, простой эксплуатации. Принцип действия основывается на работе импульсных счетчиков.





Возможности реле

Возможности устройства регулируются благодаря функциональности и технологическим характеристикам устройства. Допустим, электромагнитное реле нужно для запуска электрических двигателей высокой мощности. Это допускается ввиду того, что данный тип реле позволяет выполнить секундную выдержку. Для осуществления включения и выключения бытовых приборов, используют электронный таймер. Он может справиться с регулировкой света, системы отопления и других приборов в доме. А что касается цикличного реле, то оно зачастую используется для вентилирования внутреннего пространства в помещении с заданным по времени интервалом.

Эксплуатация приборов без представленного реле времени будет не такой эффективной и продуктивной, как с его использованием. Человеку нужно больше времени уделять бытовым приборам, а на предприятии – громоздкому оборудованию со сложным принципом действия и эксплуатацией. Использование реле времени обеспечит правильную последовательность работы оборудования, в чем иногда человек может ошибиться.



Почему стоит обратиться в нашу компанию

Мы предлагаем купить реле времени качественного образца. Гарантируем отличные эксплуатационные характеристики и технологические показатели прибора, его долговечность, продуктивность и отсутствие серьезных погрешностей.  Что касается цены, то на нашем сайте вы сможете ознакомиться с расценками. Они варьируются в зависимости от модели и ее характеристик. Однако в целом стоимость на реле времени является оптимальной. Каждый сотрудник обладает необходимой информацией о реле, поэтому сможет вам помочь с выбором.

Свяжитесь с нашими менеджерами любым удобным для вас способом. Вы можете позвонить по телефону, он указан на сайте, или связаться с менеджерами в онлайн-режиме. Мы в кратчайшие сроки вам ответим, проконсультируем, уточним стоимость и оформим заказ.

Как выбрать и установить фотодатчик для уличного освещения

апрель 26, 2022

Применение современной бытовой техники позволяет сделать любую домашнюю работу с минимальными временными затратами. Нужно лишь дождаться момента, когда вам удастся выкроить несколько часов, которые вы проведёте дома, нажав нужные кнопки и покрутив нужные ручки, или установить реле времени.

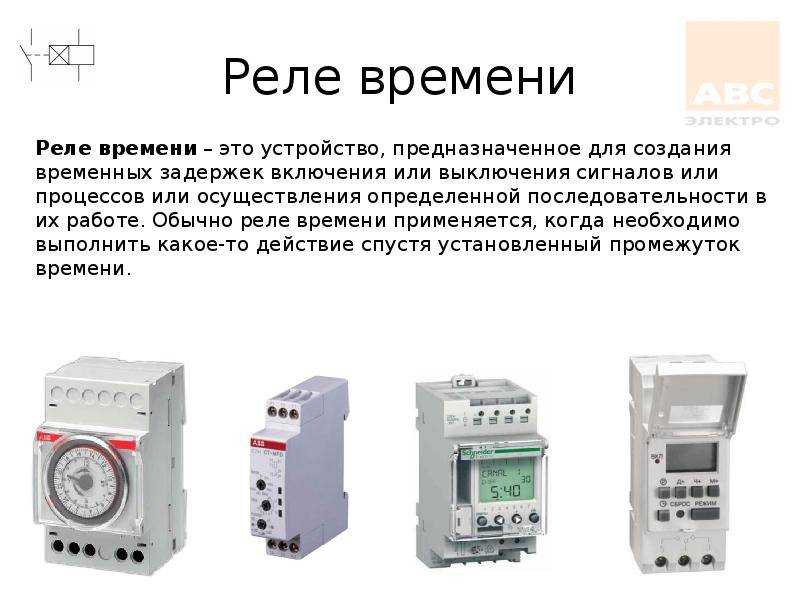

Реле времени: что это такое?

Реле времени – это электронное или электромеханическое устройство, предназначенное для автоматической коммутации электрической цепи в соответствии с заданными временными параметрами.

Виды реле времени

Классифицировать реле времени можно разными способами:

• по принципу работы – механические, электромеханические или электронные;
• по периоду работы – суточные, недельные, астрономические;
• по типу монтажа – розеточные и стационарные;
• по конструктивному исполнению – моноблочные, встраиваемые и модульные;
• по типу устройства – с электромагнитным замедлением, с пневматическим замедлением, с часовым механизмом, моторные, электронные, цикличные.

Какое реле времени выбрать, зависит от того, как вы планируете его использовать. Если, например, вы хотите обеспечить стабильную подсветку расположенного в глубине комнаты 250-литрового аквариума, купите циклическое модульное годовое программируемое реле времени. Линия, к которой подключено аквариумное оборудование, у вас наверняка запитана через автомат, установленный на DIN-рейку. Розеточный таймер больше подойдёт человеку с нестабильным графиком работы. С его помощью он сможет включить водонагреватель, до того как утром прозвенит будильник, чтобы успеть принять душ до завтрака, подсветить вход в дом в день, когда не сможет встретить ребёнка после занятий в секции.

Устройство и принцип действия реле времени

Несмотря на то что конструкция реле времени определяется его типом, в каждом таком приборе обязательно присутствуют следующие блоки:

• измерительный, выполненный микросхемами, полупроводниковыми элементами, электромагнитными катушками, которые каким-то образом должны отреагировать на поступающий электросигнал;
• блок задержки, представленный пневматическим или электромагнитным демпфером, мостом или часовым механизмом;
• контролирующий подачу напряжения в подключенную к нагрузке электрическую цепь рабочий элемент, выполненный выходом из цифровой или аналоговой схемы, контактами.

Принцип действия реле времени зависит от его типа, но, в общем, его можно описать следующим образом: «часовой механизм» создаёт задержку от момента, когда сигнал поступает на реле, до момента, когда его получит потребитель, а затем соединяет разомкнутые ранее контакты, давая току возможность пройти к нагрузке.

С электромагнитным замедлением

Задержка во времени на включение создаётся в результате ограничения роста магнитного потока основной обмотки катушки током её короткозамкнутого витка.

С пневматическим замедлением

Задержка является результатом работы демпферного механизма. Её время регулируется уменьшением или увеличением отверстия, через которое поступает воздух.

С анкерным или часовым механизмом

Коммутация выполняется по факту пройденного времени при ослаблении пружины, возводимой анкером электромагнита.

Моторные реле времени

Основа этого вида реле – двигатель, взаимодействующий с редуктором. Задержка происходит вследствие расцепления редуктора и вала двигателя электромагнитной муфтой.

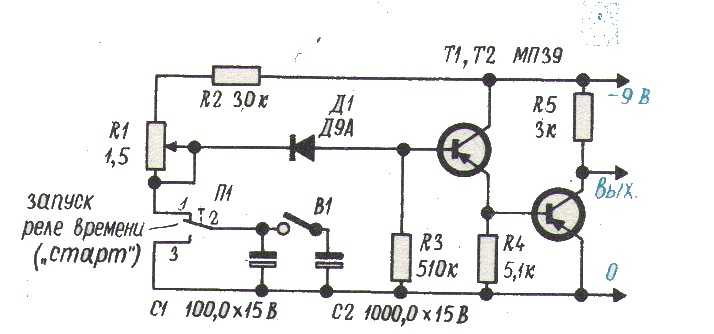

Электронные реле времени

Задержка определяется действием цифрового импульсного счётчика.

Цикличные

Заданные промежутки времени формируются непрерывно, автоматически.

Область применения

С помощью реле времени вы сможете:

• дистанционно запустить в работу и выключить кофемашину, электрочайник, подсветку для цветов, стиральную машину, полить приусадебный участок, покормить домашних животных;
• подсветить придомовую территорию, вывеску своего магазина или мастерской в тёмное время суток, даже если сегодня выходной и вы находитесь в другом городе;
• обеспечить стабильный график работы вентиляционной и насосной систем, отопления, фильтрационной установки, сигнализации и видеонаблюдения.

Программирование чёткого алгоритма включения и отключения сразу нескольких приборов и систем на день или неделю поможет вам найти свободное время для общения с близкими и хобби, даст возможность наконец-то записаться в спортзал или на курсы.

Как выбрать реле времени?

Выбирая реле времени, нужно уточнить:

• на какой по продолжительности период времени вы сможете запрограммировать его;
• какое напряжение в бытовой сети и какой ток нагрузки оптимальны для заинтересовавшего вас таймера;
• степень защиты, если предполагается, что реле будет работать, например, в условиях повышенной влажности;
• рассчитан прибор на монтаж с использованием распределительной коробки или его можно просто подключить к розетке;
• точность срабатывания.

Современные реле времени оснащены большим набором разнообразных функций. Убедитесь, что модель, которой вы отдаёте предпочтение, соответствует вашим требованиям, в том числе и по функционалу.

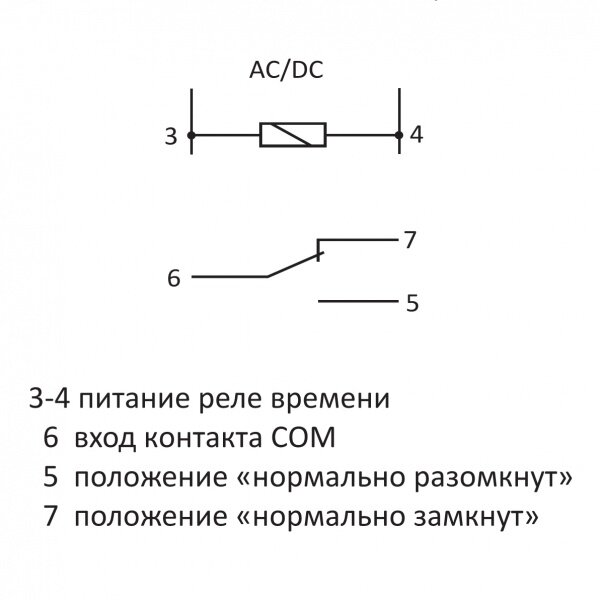

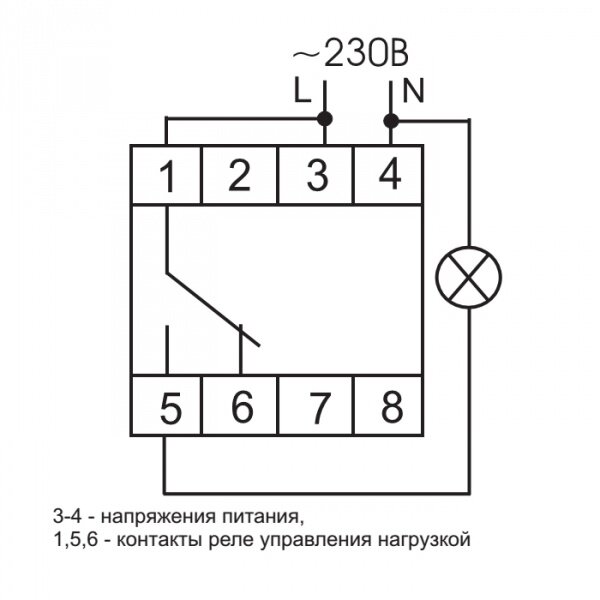

Примеры схем подключения реле времени

Несмотря на разнообразие видов, моделей и модификаций реле времени, способов включения такого прибора в электрическую цепь дома, квартиры, мастерской или участка немного. На рисунке 1 (см. ниже) вы видите одну из самых простых схем. И нагрузка, и сам прибор запитаны от одного и того же источника. Для питания реле «фаза» и «ноль» подаются через клеммы L и N. Нагрузка, «фаза» для которой вводится через клемму 2, подключена к клемме 1. «Ноль» подводится к ней напрямую. Клеммы 2 и 3 нормально замкнуты. Это значит, что если вы подсоедините нагрузку к клемме 3, а не 1, то при срабатывании реле лампочки, представляющие в данном случае нагрузку, будут выключаться.

Рисунок 1.

На рисунке 2 (см. ниже) представлены три варианта подключения астрономического реле:

• На первой схеме реле и нагрузка подключены к одному источнику. Само реле запитано через клеммы 3 и 4. «Фаза» для нагрузки вводится через клемму 1 и подключается к ней посредством клеммы 5. «Ноль» подведён к нагрузке напрямую. Клеммы 1 и 6 нормально замкнуты. Если вы подключите «фазу» к нагрузке через клемму 6, освещение в момент, когда сработает реле, отключится.
• Вторая схема демонстрирует вариант подключения, при котором реле и нагрузка питаются от разных источников. Питание к реле в данном случае может быть подведено через клеммы 3 и 4 от источника постоянного или переменного тока с напряжением 24–246 В. «Фаза» для нагрузки вводится через клемму 1 и подключается к ней посредством клеммы 5. Как и в предыдущем случае, клеммы 1 и 6 нормально замкнуты.
• Когда ток нагрузки больше 16 ампер, реле времени подключают в соответствии с третьей схемой. Как и в первом варианте, таймер на ней запитан через клеммы 3 и 4. Через клеммы 1 и 5 «фаза» подводится в данном случае к контактору, который в момент, когда реле срабатывает, включает запитанную от этой же линии нагрузку (или выключает, если вы подключили фазу посредством клемм 1 и 6).

Рисунок 2.

Установка тестирование и настройка реле времени

Для того чтобы поменять сгоревшее реле в стиральной машине или микроволновке, ввиду сложности процесса лучше обратиться в специализированный сервисный центр. Установить таймер на уличное освещение можно и самостоятельно. Схема подключения реле времени, которое вы купите, должна вместе с подробным описанием работ прилагаться к его инструкции. Чтобы проверить работоспособность таймера:

• подключите к его входным клеммам шнур с вилкой;
• запитайте от розетки;
• задайте время срабатывания и с помощью мультиметра убедитесь, что напряжение на выходе после того, как реле должно было сработать, исчезло.

Обесточьте электрическую цепь, к которой будете подключать реле. Зафиксируйте прибор в строго вертикальном положении на DIN-рейке после электросчётчика. Соедините выходные клеммы проводниками с входными контактами автомата, к которому подключено уличное освещение, а к входным подключите «фазу» и «ноль», идущие по направлению от счётчика к реле.

Электронно-механические реле настраивают, вращая лезвием отвёртки шток или штоки потенциометра, расположенные на передней стороне прибора. Настройка необходимого параметра достигается установкой прорези на штоке напротив заданного значения шкалы, размеченной по его окружности. Настройка программируемого реле выполняется с помощью расположенных на корпусе кнопок в соответствии с инструкцией к прибору.

Лучшие реле времени для установки в электрощит

Модель	Напряжение нагрузки, В / максимальная мощность нагрузки, Вт	Частота сети, Гц / рабочая температура, °C	Коммутируемый ток, А	Точность отсчёта времени, с/сутки	Степень защиты, IP	Особенности
Orbis OB178012Astro Nova City	220/3000	50 / от −10 до +50	16	1	20	Недельный таймер с электронным отсчётом времени рассчитан на 40 включений в сутки. Монтируется на на DIN-рейку
MicroREX D21 Plus Time Switch	230/3680	50–60 / от −20 до +55	16	1	20	Недельный цифровой таймер с 28 режимами работы монтируется на DIN-рейку
DigiTOP ПРВ-2H	220/2200	50 / от +5 до +50	10	Встроенные часы реального времени	20	Недельное программируемое реле времени с 8 режимами работы крепится на DIN-рейку
ABB AT1e	230/3500	50 / от −10 до +55	16	3	20	Электромеханическое суточное одноканальное реле с кварцевым механизмом и ручным управлением. Минимальное время выключения – 15 минут. Возможное количество переключений – 96. Монтируется на DIN-рейку
Feron TM41	240/3500	50 / от −10 до +40	16	1 минута в месяц	20	Недельное электронное реле времени для распределительного щита с 8 программируемыми режимами и минимальным интервалом в 1 минуту монтируется на DIN-рейку



Лучшие розеточные реле времени

Модель	Напряжение нагрузки, В / максимальная мощность нагрузки, Вт	Частота сети, Гц / рабочая температура, °C	Коммутируемый ток, А	Точность отсчёта времени, с/сутки	Степень защиты IP	Особенности
SAT-20p	230/3600	50 / от 0 до +55	16	15	20	Недельное электронное реле с 20 режимами работы и шагом в 1 минуту.
Robiton EL-04	240/3600	50 / от −10 до +40	16	1 минута в месяц	12	Недельный электронный таймер с 10 режимами работы и 1-минутным шагом
TDM Electric SQ1506-0002 ТРЭ-01	230/3500	50 / от −10 до +40	16	1 минута в месяц	20	Недельный электронный таймер с 20 режимами работы и 1-минутным шагом
REV 67073 1	230/1800	50 / от 0 до +25	8	1	20	Цифровой недельный таймер со встроенным генератором случайных чисел способен поддержать 10 программ в сутки и 140 в неделю. Минимальный интервал – 1 минута
Camelion BND-50/G5A	230/3500	50 / от +10 до +40	16	10 минут в неделю	20	Механический таймер рассчитан на 48 включений/выключений в сутки с интервалом 15 минут

Альтернативы реле времени

Даже самый простой таймер даёт возможность достаточно точно запрограммировать интервал времени, в течение которого ваше электрооборудование будет выполнять свои функции. Если вы хотите получить качественный результат, используйте прибор, рассчитанный на выполнение конкретной задачи, например фотореле или астрономическое реле.

Реле времени служит не один год. Поэтому прежде чем остановить свой выбор на какой-то конкретной модели, определите для себя, какой результат вы хотите получить. Запустить стиральную машину в удобный для вас момент сможет и недорогой механический таймер, но он не в состоянии сделать так, чтобы электрочайник утром вскипел одновременно со звонком будильника. А для того, чтобы во время вашей поездки на море непрошенные «гости» не забрались в дом, лучше запитать освещение через программируемое реле со встроенным генератором случайных чисел.

Реле задержки времени и проблесковые реле

Новый продукт



WDB4-U200N Однократное реле времени с задержкой включения

• Компактная съемная конструкция
• 3 перекидных и 1 размыкающий контакт
• Независимая регулировка задержки включения и длительности импульса
• Доступно множество опций и розеток

Скачать техническое описание

Подробнее

Новый продукт



Реле WDE4-U200N — Таймер, однократное, 4 полюса

• Реле однократного таймера
• Компактная вставная конструкция
• 4 перекидных контакта
• Время импульса регулируется запираемой ручкой
• Также доступен с фиксированным временем импульса (без ручки)
• Магнитное гашение дуги обеспечивает длительный срок службы контактов
• Два светодиода для индикации состояния, красный или зеленый
• Встроенный диод подавления обратной ЭДС
• Минимальный ток переключения, 1 мА
• Максимальный длительный ток 10 А
• Диапазон температур -40 ⁰C. ..+70 ⁰C
• Механический ресурс > 30 миллионов операций
• Электрическая долговечность напр. > 10 миллионов операций при 0,5 А, 24 В постоянного тока
• Код матрицы данных с серийным номером для прослеживаемости
• Встроенный замок с защелкой, внешний зажим не требуется
• Прозрачная крышка для визуального осмотра
• Доступно множество опций и розеток

Скачать техническое описание

Подробнее

Новый продукт



Реле CTD4-U200N – настраиваемый таймер, 4 полюса

• Полностью настраиваемое реле времени
• Компактная вставная конструкция
• 4 перекидных контакта с выдержкой времени или 2 перекидных контакта с выдержкой времени и 2 перекидных контакта мгновенного действия
• Время задержки/импульса регулируется с помощью 1 или 2 фиксируемых ручек
• Доступно с фиксированным временем задержки/импульса (без регуляторов)
• Время задержки/импульса: от 0 с до ∞ (без ограничений)
• Магнитное гашение дуги
• Два светодиода для индикации состояния, красный или зеленый
• Встроенный диод подавления обратной ЭДС
• Встроенный замок с защелкой, внешний зажим не требуется
• Прозрачная крышка для визуального осмотра
• Доступно множество опций и розеток

Скачать техническое описание

Подробнее



Реле TDB4-U200N — Таймер, задержка включения, 4 полюса

• Реле задержки времени, задержка включения
• Компактная вставная конструкция
• 4 перекидных контакта
• Время задержки регулируется запираемой ручкой
• Также доступен с фиксированной выдержкой времени
• Магнитное гашение дуги обеспечивает длительный срок службы контактов
• Два светодиода для индикации состояния, красный или зеленый
• Минимальный ток переключения 1 мА
• Максимальный длительный ток 10 А
• Широкий диапазон температур -40 ⁰C.
  ..+70 ⁰C
• Механический ресурс > 30 миллионов операций
• Электрическая долговечность напр. > 10 миллионов операций при 0,5 А, 24 В постоянного тока
• Код матрицы данных с серийным номером для прослеживаемости
• Встроенный замок с защелкой, внешний зажим не требуется
• Прозрачная крышка для визуального осмотра
• Доступно множество опций и розеток

Скачать техническое описание

Подробнее



Реле FDA4-U200N — проблесковое, 4-полюсное

• Реле проблесковое (симметричное)
• Рабочий цикл: 50 %
• Компактная вставная конструкция
• 4 перекидных контакта
• Частота импульсов регулируется запираемой ручкой
• Также доступен с фиксированной частотой импульсов (без регулятора)
• Магнитное гашение дуги обеспечивает длительный срок службы контактов
• Два светодиода для индикации состояния, красный или зеленый
• Минимальный ток переключения 1 мА
• Максимальный длительный ток 10 А
• Широкий диапазон температур -40 ⁰C. ..+70 ⁰C
• Механический ресурс > 30 миллионов операций
• Электрическая долговечность напр. > 10 миллионов операций при 0,5 А, 24 В постоянного тока
• Код матрицы данных с серийным номером для прослеживаемости
• Встроенный замок с защелкой, внешний зажим не требуется
• Прозрачная крышка для визуального осмотра
• Доступно множество опций и розеток

Скачать техническое описание

Подробнее



Реле FDC4-U200N — мигающее, 4-полюсное

• Реле мигания (асимметричное)
• Компактная вставная конструкция
• 4 перекидных контакта
• Время импульса регулируется запираемой ручкой
• Также доступен с фиксированной задержкой импульса (без регулятора)
• Магнитное гашение дуги обеспечивает длительный срок службы контактов
• Два светодиода для индикации состояния, красный или зеленый
• Минимальный ток переключения 1 мА
• Максимальный длительный ток 10 А
• Широкий диапазон температур -40 ⁰C. ..+70 ⁰C
• Механический ресурс > 30 миллионов операций
• Электрическая долговечность напр. > 10 миллионов операций при 0,5 А, 24 В постоянного тока
• Код матрицы данных с серийным номером для прослеживаемости
• Встроенный замок с защелкой, внешний зажим не требуется
• Прозрачная крышка для визуального осмотра
• Доступно множество опций и розеток

Скачать техническое описание

Подробнее



Реле TDE4N-UN — Таймер, задержка отключения, 4 полюса

• Реле задержки времени, задержка отключения
• Дополнительный источник питания не требуется
• Компактная вставная конструкция, 4 перекидных контакта
• Время задержки регулируется запираемой ручкой
• Также доступен с фиксированной выдержкой времени
• Диапазон общей задержки времени: 0 с. ..180 с
• Магнитное гашение дуги обеспечивает длительный срок службы контактов
• Диод подавления обратной ЭДС
• Один светодиод наличия напряжения, красный или зеленый
• Подходит для переменного и постоянного напряжения
• Минимальный ток переключения 1 мА
• Максимальный длительный ток 10 А
• Широкий диапазон температур -40 ⁰C…+70 ⁰C
• Механический ресурс > 30 миллионов операций
• Электрическая долговечность напр. > 10 миллионов операций при 0,5 А, 24 В постоянного тока
• Код матрицы данных с серийным номером для прослеживаемости
• Встроенный замок с защелкой, внешний зажим не требуется
• Прозрачная крышка для визуального осмотра
• Доступно множество опций и розеток

Скачать техническое описание

Подробнее



Реле TDBE4-U200N — с задержкой включения и выключения, 4 полюса

• Реле задержки времени, задержка при включении и отключении
• Необходим дополнительный источник питания
• Компактная вставная конструкция
• 3 перекидных контакта и 1 размыкающий контакт
• Оба времени задержки настраиваются независимо друг от друга с помощью 2 фиксируемых ручек
• Также доступны с 1 или 2 фиксированными временными задержками (1 ручка или нет)
• Диапазон общей задержки времени: 0 с. ..120 мин
• Магнитное гашение дуги обеспечивает длительный срок службы контактов
• Два светодиода для индикации состояния, красный или зеленый
• Минимальный ток переключения 1 мА
• Максимальный длительный ток 10 А
• Широкий диапазон температур -40 ⁰C…+70 ⁰C
• Механический ресурс > 30 миллионов операций
• Электрическая долговечность напр. > 10 миллионов операций при 0,5 А, 24 В постоянного тока
• Код матрицы данных с серийным номером для прослеживаемости
• Встроенный замок с защелкой, внешний зажим не требуется
• Прозрачная крышка для визуального осмотра
• Доступно множество опций и розеток

Скачать техническое описание

Подробнее



Реле TDB2-U200 — Таймер, задержка включения, 2 полюса

• Реле задержки времени, задержка включения
• Компактная вставная конструкция
• 2 перекидных контакта
• Время задержки регулируется запираемой ручкой
• Также доступен с фиксированной выдержкой времени
• Диапазон общей задержки времени: 0,1 с. ..30 мин
• Не привариваемые контакты
• Плоские, квадратные и посеребренные контакты реле для превосходного подключения к розетке
• Розетки широкого диапазона
• Встроенный замок с защелкой
• Прозрачная крышка
• Дополнительное положительное механическое ключевое реле к розетке

Скачать техническое описание

Подробнее



Реле TBAA 400 — втягивающее с задержкой, 4 перекидных контакта

• Вставное реле с задержкой
• Фиксированная выдержка времени < 10 с (устанавливается на заводе)
• Вставная конструкция с надежной блокировкой для максимального удобства обслуживания
• 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 8 A
• Срок службы контактов (механический) 100 миллионов циклов
• -40 °C. ..+85 °C рабочая температура

Скачать техническое описание

Подробнее



Реле TBBAO 400 — Задержка включения, 4 перекидных контакта

• Задержка включения
• Диапазон задержки от 0,25 с до 63,75 мин
• Временная задержка полностью программируется микропереключателем
• Светодиодный индикатор состояния
• Вставная конструкция с надежной блокировкой для максимального удобства обслуживания
• 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 12 A
• В стандартной комплектации со сваркой без переходных контактов
• -40 °C….+85 °C рабочая температура

Скачать техническое описание

Подробнее



Реле ТБСБАО 400 — Втягивание с задержкой, 4 перекидных контакта

• Модуль задержки включения
• Диапазон задержки 50 мс. ..1,023 с
• Временная задержка полностью программируется микропереключателем
• Светодиодный индикатор состояния
• Вставная конструкция с надежной блокировкой для максимального удобства обслуживания
• 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 12 A
• В стандартной комплектации со сваркой без переходных контактов
• Рабочая температура от -40 °C до +85 °C.

Скачать техническое описание

Подробнее



Реле TBAR 400 — Отключение с задержкой, 4 перекидных контакта

• Реле отключения с задержкой
• Фиксированная выдержка времени < 10 с (устанавливается на заводе)
• Вставная конструкция с надежной блокировкой для максимального удобства обслуживания
• 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 8 A
• Срок службы контактов (механический) 100 миллионов циклов
• -40 °C. ..+85 °C рабочая температура

Скачать техническое описание

Подробнее



Реле TBBOR 400 — Отключение с задержкой, 4 перекидных контакта

• Реле отключения с задержкой
• Диапазон задержки 0,25 с…63,75 мин
• Временная задержка полностью программируется микропереключателем
• Светодиодный индикатор состояния
• Вставная конструкция с надежной блокировкой для максимального удобства обслуживания
• 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 12 A
• Приварка без переходных контактов стандарт
• Срок службы контактов (механический) 100 миллионов циклов
• -40 °C. ..+8 5Cc рабочая температура

Скачать техническое описание

Подробнее



Реле NTBBOR 400 — Отключение с задержкой, 4 переключающих контакта

• Реле отключения с задержкой с отрицательной командой
• Диапазон задержки 0,25 с…63,75 мин
• Временная задержка полностью программируется микропереключателем
• Светодиодный индикатор состояния
• Вставная конструкция с надежной блокировкой для максимального удобства обслуживания
• 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 12 A
• Приварка без переходных контактов стандарт
• Срок службы контактов (механический) 100 млн циклов
• Рабочая температура от -40 °C до +85 °C

Скачать техническое описание

Подробнее



Реле TBAU 400 — с задержкой включения или отключения, 4 C…

• Вставное или отключающее реле с задержкой
• Диапазон задержки от 0,25 с до 63,75 мин
• Временная задержка полностью программируется микропереключателем
• Светодиодный индикатор состояния
• Вставная конструкция с надежной блокировкой для максимального удобства обслуживания
• 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 8 A
• Дополнительные сварные контакты без передачи
• Срок службы контактов (механический) 100 миллионов циклов
• -40 °C. ..+8 5°C рабочая температура

Скачать техническое описание

Подробнее



Реле TBLAU 400 — Втягивающее или отключающее реле с задержкой, 4 …

• Реле с задержкой втягивания или отключения
• Расширенный диапазон задержки 0,25 ч…255 ч
• Временная задержка полностью программируется микропереключателем
• Светодиодный индикатор состояния
• Вставная конструкция с надежной блокировкой для максимального удобства обслуживания
• 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 8 A
• Дополнительные приварные контакты без передачи
• Срок службы контактов (механический) 100 миллионов циклов
• -40 °C. …+85 °C рабочая температура

Скачать техническое описание

Подробнее



Реле TBBU 400 — с задержкой включения или отключения, 4 C…

• Вставное или отключающее реле с задержкой
• Диапазон задержки 0,25 с…63,75 мин
• Временная задержка полностью программируется микропереключателем
• Светодиодный индикатор состояния
• Вставная конструкция с надежной блокировкой для максимального удобства обслуживания
• 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 12 A
• Приварка без переходных контактов стандарт
• Срок службы контактов (механический) 100 миллионов циклов
• Рабочая температура от -40 °C до +85 °C

Скачать техническое описание

Подробнее



Реле TBLBU 400 — с задержкой включения или отключения, 4 …

• Вставное или отключающее реле с задержкой
• Расширенный диапазон задержки 0,25 ч. ..255 ч
• Временная задержка полностью программируется микропереключателем
• Светодиодный индикатор состояния
• Вставная конструкция с надежной блокировкой для максимального удобства обслуживания
• 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 12 A
• Приварка без переходных контактов стандарт
• Срок службы контактов (механический) 100 миллионов циклов
• Рабочая температура от -40 °C до +85 °C

Скачать техническое описание

Подробнее



Реле THBBU 400 — Приоритет, задержка при втягивании

• Приоритет задержки, реле втягивания с задержкой
• Реле может быть напрямую включено с помощью «0V» на контакте d3. Эта команда имеет приоритет при включении реле
.
• Временная задержка программируется микропереключателем от 0,25 с до 63,75 мин
• Светодиодный индикатор состояния
• Вставная конструкция с надежной фиксацией для максимального удобства обслуживания
• 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 12 A
• Приварка без переходных контактов стандарт
• Срок службы контактов (механический) 100 миллионов циклов
• Рабочая температура от -40 °C до +85 °C

Скачать техническое описание

Подробнее



Реле TEAU 400 — с задержкой включения или отключения, 4 C…

• Вставное или отключающее реле с задержкой
• Расширенный диапазон задержки 0,25 с. ..63,75 мин
• Временная задержка полностью программируется микропереключателем
• Светодиодный индикатор состояния
• Вставная конструкция с надежной блокировкой для максимального удобства обслуживания
• 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 8 A
• Дополнительные приварные контакты без передачи
• Срок службы контактов (механический) 100 миллионов циклов
• -40 °C….+85 °C рабочая температура

Скачать техническое описание

Подробнее



Реле TELAU 400 — Втягивающее или отключающее реле с задержкой, 4 …

• Вставное или отключающее реле с задержкой
• Расширенный диапазон задержки 0,25 ч. ..255 ч
• Временная задержка полностью программируется микропереключателем
• Светодиодный индикатор состояния
• Вставная конструкция с надежной блокировкой для максимального удобства обслуживания
• 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 8 A
• Дополнительные приварные контакты без передачи
• Срок службы контактов (механический) 100 миллионов циклов
• -40 °C….+85 °C рабочая температура

Скачать техническое описание

Подробнее



Реле TCBBU 400 — Мигание, 4 контакта

• Функция симметричного мигания
• Длительность импульса 0,25 с. ..63,75 мин
• Длительность импульса полностью программируется DIP-переключателем
• Светодиодный индикатор состояния
• Съемная конструкция с надежной фиксацией
• для максимальной простоты обслуживания
• 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 10 A
• Рабочая температура от -40 °C до +85 °C.

Скачать техническое описание

Подробнее



Реле T2CBBU 400 — асимметричный мигающий сигнал, 4 контакта

• 2 программируемых периода мигания
• 1-й период 0,1 с…1,5 с и 2-й период 1 с…15 с
• Задержка времени достигается комбинацией двухпозиционного переключателя реле
• Светодиодный индикатор состояния
• Вставная конструкция с надежной блокировкой для максимального удобства обслуживания
• 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 12 A
• Приварка без переходных контактов стандарт
• Срок службы контактов (механический) 100 миллионов циклов
• Рабочая температура от -40 °C до +85 °C

Скачать техническое описание

Подробнее



Реле T2CBLBU 400 — асимметричный мигающий сигнал, 4 контакта…

• 2 программируемых периода мигания
• 1-й период 0,1 с. ..7,5 с и 2-й период 1 с…150 с
• Задержка времени достигается комбинацией двухпозиционного переключателя реле
• Светодиодный индикатор состояния
• Вставная конструкция с надежной блокировкой для максимального удобства обслуживания
• 4 двойных замыкающих/размыкающих перекидных контакта (форма Z), 12 A
• Приварка без переходных контактов стандарт
• Срок службы контактов (механический) 100 миллионов циклов
• Рабочая температура от -40 °C до +85 °C

Скачать техническое описание

Подробнее

Общие сведения о функциях реле с выдержкой времени

Опубликовано: 05. 06.22 | Реле времени задержки

Поделиться этой статьей

Выпуск:

В чем разница между задержкой включения, задержкой выключения, одиночным выстрелом, интервальным включением и всеми этими другими функциями задержки времени?

Решение/Решение:

Понимание различий между всеми функциями, доступными в реле с задержкой, иногда может быть сложной задачей. При проектировании цепей с использованием реле задержки времени необходимо задать такие вопросы, как то, что запускает реле задержки времени, начинается ли отсчет времени с подачи или сброса напряжения, когда включается выходное реле и т. д.

Реле задержки времени — это просто реле управления со встроенной задержкой времени. Их назначение — управлять событием по времени. Разница между реле и реле задержки времени заключается в том, что выходные контакты размыкаются и замыкаются: на управляющем реле это происходит, когда напряжение подается и снимается с катушки; в реле задержки времени контакты могут размыкаться или замыкаться до или после некоторой задержки времени.

Обычно реле задержки времени инициируются или срабатывают одним из двух способов:

• подача входного напряжения
• открытие или закрытие триггерного сигнала

Эти триггерные сигналы могут иметь одну из двух конструкций:

• контрольный выключатель (сухой контакт), т. е. концевой выключатель, нажимной выключатель, поплавковый выключатель и т. д.
• напряжение (широко известное как триггер питания)

ПРЕДОСТЕРЕЖЕНИЕ: любое реле задержки времени, предназначенное для срабатывания триггера переключателя управления с сухими контактами, может быть повреждено при подаче напряжения на клеммы триггерного переключателя. Только продукты, которые имеют «триггер питания», должны использоваться с напряжением в качестве триггера.

Для лучшего понимания важны некоторые определения:

• Входное напряжение — управляющее напряжение , подаваемое на входные клеммы. В зависимости от функции входное напряжение либо инициирует устройство, либо готовит его к срабатыванию при срабатывании триггера.
• Триггерный сигнал — для некоторых функций синхронизации триггер используется для запуска устройства после подачи входного напряжения. Как отмечалось выше, этот триггер может быть переключателем управления (переключатель с сухим контактом) или триггером питания (напряжение).
• Выход (нагрузка) — каждое реле задержки времени имеет выход (либо механическое реле, либо полупроводниковый), который будет открываться и закрываться для управления нагрузкой. Обратите внимание, что пользователь должен подать напряжение для питания коммутируемой нагрузки через выходные контакты реле задержки времени.

Ниже приведены как письменные, так и визуальные описания того, как работают общие функции синхронизации. Временная диаграмма показывает взаимосвязь между входным напряжением, триггером (если есть) и выходом. Если вы не можете найти продукт, соответствующий вашим требованиям, или у вас есть какие-либо вопросы, инженеры по применению Macromatic предоставят техническую информацию, а также помогут выбрать продукт и применить его. Свяжитесь с нами для получения помощи.

ПРИМЕЧАНИЕ:  Не все функции доступны ни в одном из наших многофункциональных продуктов. Пожалуйста, проверьте страницы каталога или листы спецификаций каждого многофункционального продукта, чтобы подтвердить, какие функции включены.

ФУНКЦИЯ	ЭКСПЛУАТАЦИЯ	ГРАФИЧЕСКАЯ ДИАГРАММА
ЗАДЕРЖКА ВКЛ Задержка включения Задержка включения	При подаче входного напряжения начинается отсчет времени (t). По истечении времени задержки (t) на выход подается питание. Входное напряжение должно быть отключено, чтобы сбросить реле задержки времени и обесточить выход.
ИНТЕРВАЛ ВКЛ Интервал	При подаче входного напряжения на выход подается питание и начинается отсчет времени задержки (t). По истечении времени задержки (t) выход обесточивается. Входное напряжение должно быть отключено для сброса реле задержки времени.
ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ Задержка отключения Задержка отключения Задержка отключения питания	При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера на выход подается напряжение. При снятии триггера начинается отсчет времени задержки (t). По истечении времени задержки (t) выход обесточивается. Любое применение триггера в течение временной задержки приведет к сбросу временной задержки (t), и выход останется под напряжением.
ОДИНОЧНЫЙ Один выстрел Мгновенный интервал	При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера на выход подается питание и начинается отсчет времени задержки (t). В течение времени задержки (t) триггер игнорируется. По истечении времени задержки (t) выход обесточивается, и реле задержки времени готово принять другой триггер.
МИГАЕТ (сначала выключен)	При подаче входного напряжения начинается отсчет времени (t). По истечении времени задержки (t) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t). По истечении времени задержки (t) выход обесточивается, и последовательность повторяется до тех пор, пока не будет снято входное напряжение.
ФЛЭШЕР (первый)	При подаче входного напряжения на выход подается питание и начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается и остается в этом состоянии в течение времени задержки (t). В конце временной задержки (t) на выход подается питание, и последовательность повторяется до тех пор, пока входное напряжение не будет снято.
ЗАДЕРЖКА ВКЛ/ВЫКЛ	При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера начинается отсчет времени задержки (t1). По истечении времени задержки (t1) на выход подается питание. Когда триггер снят, выходные контакты остаются под напряжением в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается, и реле задержки времени готово принять другой триггер. Если триггер снимается в течение времени задержки (t1), выход остается обесточенным, а время задержки (t1) сбрасывается. Если триггер повторно применяется в течение периода задержки времени (t2), выход останется под напряжением, а время задержки (t2) будет сброшено.
ОДИНОЧНЫЙ ВЫСТРЕЛ ЗАДНЯЯ КРОМКА	При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера выход остается обесточенным. При снятии триггера на выход подается питание и начинается отсчет времени задержки (t). По истечении времени задержки (t) выход обесточивается, если триггер не будет удален и повторно применен до истечения времени ожидания (до истечения времени задержки (t)). Непрерывное срабатывание триггера со скоростью, превышающей время задержки (t), приведет к тому, что выход останется под напряжением на неопределенный срок.
WATCHDOG Одиночный выстрел с перезапуском	При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера на выход подается питание и начинается отсчет времени задержки (t). По истечении времени задержки (t) выход обесточивается, если триггер не будет удален и повторно применен до истечения времени ожидания (до истечения времени задержки (t)). Непрерывное срабатывание триггера со скоростью, превышающей время задержки (t), приведет к тому, что выход останется под напряжением на неопределенный срок.
ЗАПУСК ПО ЗАДЕРЖКЕ	При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера начинается отсчет времени задержки (t). В конце временной задержки (t) на выход подается питание, и он остается в этом состоянии до тех пор, пока сохраняется как триггерное, так и управляющее напряжение. Если триггер снимается в течение времени задержки (t), выход остается обесточенным, а время задержки (t) сбрасывается.
ПОВТОРНЫЙ ЦИКЛ (ВЫКЛ 1-й)	При подаче входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t2). В конце этой временной задержки выход обесточивается, и последовательность повторяется до тех пор, пока входное напряжение не будет снято.
ПОВТОРНЫЙ ЦИКЛ (НА 1-м)	При подаче входного напряжения на выход подается питание и начинается отсчет времени задержки (t1). По истечении времени задержки (t1) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). В конце этой временной задержки на выход подается питание, и последовательность повторяется до тех пор, пока входное напряжение не будет снято.
ИНТЕРВАЛ С ЗАДЕРЖКОЙ Один цикл	При подаче входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t2). По истечении этого времени задержки (t2) выход обесточивается. Входное напряжение должно быть отключено для сброса реле задержки времени.
ИНТЕРВАЛ С ЗАДЕРЖКОЙ Один цикл	При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера начинается отсчет времени задержки (t1). По истечении времени задержки (t1) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t2). В конце временной задержки (t2) выход обесточивается, и реле готово принять другой триггер. Как во время задержки (t1), так и во время задержки (t2) триггер игнорируется.
ЗАДЕРЖКА ИСТИННОГО ВЫКЛЮЧЕНИЯ	При подаче входного напряжения на выход подается питание. При снятии входного напряжения начинается отсчет времени задержки (t). По истечении времени задержки (t) выход обесточивается. Входное напряжение должно быть подано не менее 0,5 секунды, чтобы обеспечить правильную работу. Любое приложение входного напряжения в течение времени задержки (t) сбросит время задержки. Внешний триггер не требуется.
ЗАДЕРЖКА ВКЛ./ИСТИНА ЗАДЕРЖКА ВЫКЛ.	При подаче входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается питание. Когда входное напряжение снимается, выход остается под напряжением в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается. Входное напряжение должно быть подано не менее 0,5 секунды, чтобы обеспечить правильную работу. Любое приложение входного напряжения в течение временной задержки (t2) оставит напряжение на выходе и сбросит временную задержку (t2). Внешний триггер не требуется.
ОДИНОЧНЫЙ МИГАЕТ	При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера начинается отсчет времени задержки (t1), и выход активируется на время задержки (t2). По истечении этого времени задержки (t2) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). По истечении времени задержки (t2) на выход подается питание, и последовательность повторяется до тех пор, пока не истечет время задержки (t1). В течение времени задержки (t1) триггер игнорируется.
С ЗАДЕРЖКОЙ-МИГАЛКОЙ	При подаче входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t2). По истечении этого времени задержки (t2) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). В конце временной задержки (t2) на выход подается питание, и последовательность повторяется до тех пор, пока входное напряжение не будет снято.
ПРОЦЕНТ	При первоначальной подаче входного напряжения на выход подается питание и начинается задержка времени (t1). Временная задержка (t1) регулируется в процентах от общего времени цикла (t2). В конце временной задержки (t1) выход обесточивается на оставшуюся часть общего цикла (t2-t1). Затем последовательность повторяется до тех пор, пока входное напряжение не будет снято. Если входное напряжение снимается и снова подается, временной цикл продолжится с того места, где он был остановлен при снятии входного напряжения. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Найти:
