Для чего нужно УЗО — принцип работы, отличия от автомата
Аббревиатура УЗО расшифровывается как — устройство защитного отключения. Данный механизм также как и автомат являются аппаратами защиты. Для чего же нам нужны еще и УЗО, если есть автоматические выключатели? Дело в том, что изоляция проводов от времени изнашивается. Кроме этого, даже новую проводку можно повредить случайным образом в результате механического воздействия.
Контакты на эл.оборудовании при отсутствии регулярной ревизии ослабляются. Все это приводит к утечкам тока. А из-за этого образуется искрение и пожар.
Не исключена ситуация, когда человек может дотронуться до оголенного фазного провода. Или маленькие дети проявляя любопытство могут засунуть что-нибудь постороннее в электрическую розетку. И тогда ток пойдет сквозь тело человека. Величина этого тока может быть чуть более 100мА.
Простые автоматы на ток такой малой величины не сработают, т.к. они рассчитаны для отключения токов перегрузки и токов КЗ, а это несколько десятков и даже сотен ампер.
Тем временем даже небольшой ток в несколько десятков миллиампер способен оказать негативное воздействие на человека.
К примеру чтобы сработал автомат номиналом 16А, ток который через него пройдет должен превысить величину 18А. То есть ток минимум на 13% больше номинального тока самого автомата.
Более того, автомат отключится не сразу, а через время превышающее 1 час (согласно его токовых характеристик). Именно поэтому разработали и внедрили УЗО.
Еще один важный аспект при выборе использования УЗО — система заземления в доме. Если в вашем доме система TN-C (3 фазы и ноль), то вопрос зачем ставить в щиток УЗО даже не должен возникать. Фактически это является единственной действенной и экономичной мерой для обеспечения безопасности эксплуатации всей проводки и эл.приборов.
Параметры УЗО
По каким основным параметрам характеризуется УЗО? Два важнейших из них это:
- ⚡номинальный дифференциальный ток отключения (или ток утечки)
- ⚡номинальный ток нагрузки
В сетях 220-380В домашней эл.
проводки, чтобы защитить человека от воздействия эл.тока, применяется УЗО с чувствительностью или дифф. током отключения 10мА и 30мА. Дабы защититься от пожара требуется выбрать УЗО с чувствительностью 100мА и более.
Если у вас дома всего одна или две группы эл.проводки, можно установить одно УЗО на ток 30мА.
Оно будет играть роль как противопожарного, так и будет способно защитить вас от поражения эл.током.
Принцип работы
Из чего же состоит УЗО? Сама конструкция УЗО выполнена из диэлектрика. Внутри смонтирован маленький трансформатор тока. Он имеет три обмотки.
- ⚡обмотку управления
- ⚡две первичные обмотки
Первичные обмотки подключены встречно друг другу. По первой течет ток к нагрузке, по второй (которая образуется нулевым проводником), ток течет в обратном направлении (от нагрузки).
Что же заставляет срабатывать УЗО? В нормальной ситуации, когда нет замыкания или повреждения изоляции, все токи протекающие в обмотках одинаковы по величине, однако текут в разных направлениях.
При протекании они создают в сердечнике трансф. тока взаимно уравновешивающие магнитные потоки. Поэтому суммирующий магнитный поток будет нулевым и УЗО не сработает.
А что происходит, когда повреждается изоляция и образуется ток утечки? А происходит то, что ток в фазном проводнике будет не равен току в нулевом проводнике. То есть, к току который протекает по фазе, добавится еще ток утечки. Так как токи будут разные, то и магнитные потоки будут наводиться разные. И суммарный магнитный поток окажется не равным нулю. Следовательно будет наводиться электрический ток в обмотке управления.
В тот момент когда такой ток превысит величину 10-30-100-300мА (в зависимости от используемого УЗО), силовые контакты устройства под действием расцепителя отключатся и эл.оборудование с проводкой будут обесточены.
То же самое происходит если человек случайно дотрагивается до оголенных токоведущих частей или не изолированного корпуса оборудования с поврежденной изоляцией. Через наше тело в землю начинает течь ток.
Появляется разность токов в проводниках, и как следствие наводится ток в обмотке управления. Затем срабатывает расцепитель и отключаются силовые контакты.
Чтобы проверить УЗО нужно воспользоваться кнопой ТЕСТ. Нажимаете ее и искусственно создаете ток утечки. Исправное устройство защитного отключения обязано отключиться сразу же при нажатии этой кнопки.
//youtu.be/En8eQP49Vac
устройство защитного отключения или дифференциальный автомат?
Очень похожие внешне устройства защитного отключения и дифференциальные автоматы отличаются общей функцией — защитой от утечки. Так если разницы практически нет, то зачем платить больше? В статье разберёмся, какое из устройств спасёт Вас при близком контакте с оголённым проводом, а какое сэкономит место в щитке. Какое нуждается в «напарнике», а какое справится со всем самостоятельно.
Но для начал внимательно присмотритесь – есть 2 главных визуальных отличия между устройствами. УЗО отличается кнопкой «тест» слева и рычажком справа, а номинальный ток обозначается только цифрами.
У дифавтоматов всё наоборот: рычажок находится слева, кнопка – справа, а перед величиной номинального тока обязательно стоит латинская буква. Например, маркировка «16А» — признак УЗО, а «С16» характерна для АВДТ.
УЗО автоматически отключит питание только при утечке тока. Оно среагирует на изменение величины токов, проходящих в замкнутой цепи и при их отклонении их нормы сработает. То есть если Вы или Ваш питомец коснётесь оголенного провода устройство отключит напряжение, до того, как здоровье или жизнь пострадают. Также УЗО обесточит цепь, если в ней появились проводники с поврежденными защитными оболочками, и предотвратит возникновение пожара. Но оно не сработает при появлении токов короткого замыкания и перенапряжении. Поэтому его можно применить только в паре с автоматом.
847330d2-73bf-45d2-8256-5b42a0407243
УЗО ВД1-63 2п 40 А 30 мА AC 230 В KARAT ИЭК MDV10-2-040-030
2ce73eb7-742b-4275-ae7a-632ca3941a9e
УЗО ВД-100 2п 16 А 30 мА AC 230 В PROxima EKF elcb-2-16-30-em-pro
a9de45d3-5c11-4f44-b4a2-e65ced76b07b
УЗО 2п 25 А 30 мА AC 230 В ВД1-63 TDM SQ0203-0008
34f6506f-0b70-475f-adfb-8d6733b62f9f
УЗО 2п 25 А 30 мА AC 230 В ДОМОВОЙ Schneider Electric 11450
b885d751-553d-46a7-b001-c95040cb16ee
OptiDin DМ63-2340-AС-УХЛ4 (2P, 40, 100mA)

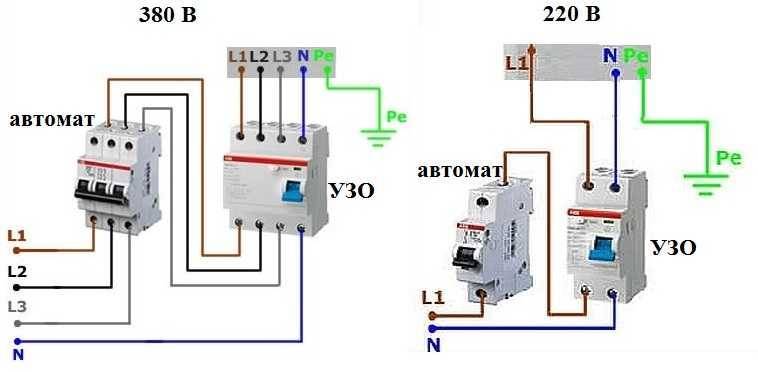

Если у Вас одновременно работает большое количество электроприборов и возникнет перегрузка сети, то УЗО без автомата не сработает и проводка перегорит.
Для таких случаев есть уже готовое решение — дифференциальный автомат, который по сути объединяет два устройства в одном корпусе. Он оперативно размыкает цепь и отключает питание при утечке тока, коротких замыканиях и перегрузках.
2fe2426e-6e6f-4a8d-9193-d7e517e93923
АВДТ 2п 16 А 30 мА 4,5 кА хар-ка C DSh301R ABB 2CSR245072R1164
19fa2a8b-b923-4089-afeb-17d1f009d638
АВДТ 2п 25 А 30 мА 4,5 кА хар-ка C ДИФ-103 DEKraft 16015DEK
ec4c82c7-8813-4b30-9806-8e40580ff946
АВДТ АД-32 2п 16 А 30 мА 4,5 кА хар-ка C PROxima EKF DA32-16-30-pro
d7367071-a400-407c-9899-cfa91ec60341
АВДТ 2п 25 А 30 мА 6 кА хар-ка C АВДТ63 TDM SQ0202-0004
003c9b78-a465-4d30-9ee1-64f921557925
АВДТ 2п 25 А 30 мА 6 кА хар-ка C АВДТ32 KARAT ИЭК MAD22-5-025-C-30
Когда стали понятны внешние и функциональные различия, сделать окончательный выбор помогут несколько простых советов. Если необходима защита квартиры или небольшого частного дома, то критичной разницы в выборе устройства нет.
И лучше обратить внимание на стабильность напряжения в сети и риск возможных неполадок. Если в тандеме УЗО и автомата выйдет из строя один аппарат, то заменить можно только сломанную часть. В случае АВДТ такой вариант не возможен и устройство придётся менять полностью, что будет существенно дороже.
Для больших коттеджей, небольших гостиниц и других крупных построек с большим количеством оборудования и нагрузок, например, с котельными, насосными, системами полива и так далее, лучше выбрать диффавтомат. Стоит сделать выбор в его пользу и при необходимо сэкономить место в щитке или монтаже электрощитовой с нуля.
Но если нужно усовершенствовать защиту, где уже имеется автомат, то менять его на дифференциальный смысле нет — проще и дешевле добавит УЗО, хоть это и будет занимать больше места.
